Свайный фундамент снип: СНиП 2.02.03-85 «Свайные фундаменты»

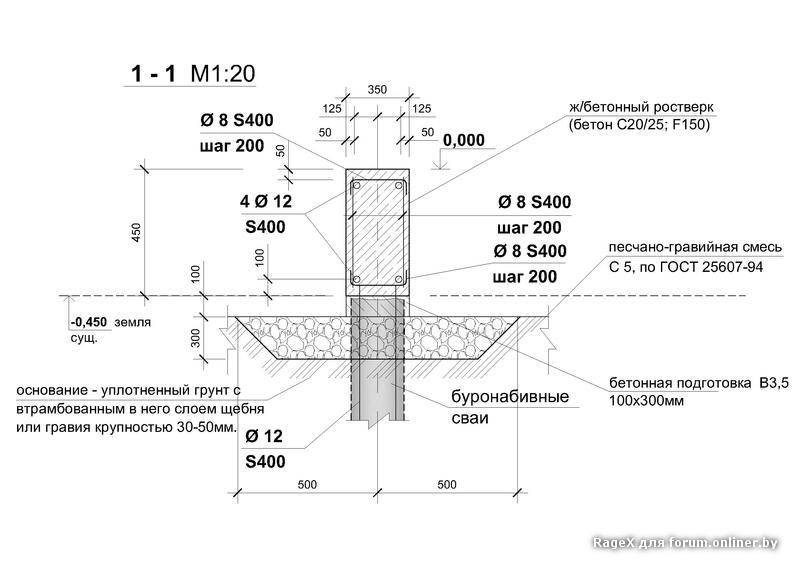

Буронабивные сваи СНиП

Устройство и проектирование буронабивных свай, как известно, должно выполняться в строгом соответствии со всеми требованиями, установленными СНиП.

В данном случае, к категории буронабивные сваи СНиПы будут относиться 2.02.03-85 под названием «Свайные фундаменты» и 3.02.01-87 под названием «Земляные сооружения, основания и фундаменты». Кроме того, во внимание при работе с буронабивными сваями СНиП берется еще один — это 2.03.01-84 «Железобетонные и бетонные конструкции».

Что собой представляют эти документы и почему необходимо ориентироваться на них? Рассмотрим подробнее в этой статье. Такая информация будет не лишней для всех, кто желает проектировать на своем участке свайный фундамент, и заботится о том, чтобы все работы были проведены качественно и согласно всем установленным стандартам.

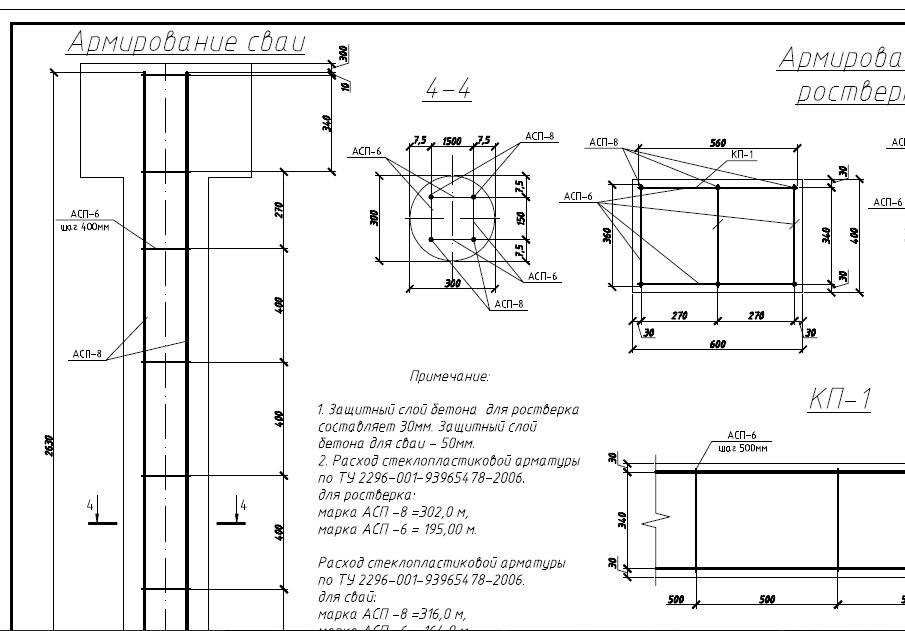

Согласно документу, при обустройстве буронабивных свай с использованием зарубежного оборудования, они непременно должны быть армированы сварными пространственными каркасами.

Рабочая продольная арматура равномерно распределяется по длине окружности, а общее количество стержней — как минимум шесть с диаметров не менее восемнадцати миллиметров.

Между каждым продольным стержнем буронабивных свай по СНиПу расстояние должно быть минимум сорок сантиметров. Сталь для продольных стержней арматуры должна быть преимущественно класса АIII.

Помимо этого, у арматурных каркасов должны быть фиксирующие элементы, выполненные из трубок из пластмассы диаметров девяносто миллиметров и длиной семьдесят миллиметров. Благодаря соблюдению этой нормы обеспечивается требуемая толщина, которая отводится для защитного слоя бетона.

Какие работы должны предшествовать устройству буронабивных свай согласно СНиП?

Любые изменения в готовом проекте фундаментов, которые повлекли за собой несоответствия фактических гидрогеологических, геологических и прочих условий, установленных проектом, согласно СНиПу, берет на себя проектная организация. Однако обязательным условием является предварительное согласование изменений с заказчиком.

Прежде чем обустраивать буронабивные сваи СНиП, предварительно следует распланировать строительную площадку на заданной отметке. При этом разбиваются оси сооружения и надежно закрепляются на местности установленные положения каждого ряда буронабивных свай например с обсадными трубами.

Оформляется такая разбивка актом с приложением к нему схем расположения всех знаков разбивки, данных о том, что они привязаны к высотной опорной сети и базисной линии.

В каких условиях, согласно СНиП, проводятся работы

Если вы планируете вести работы зимой, то следует знать, что в обводненных грунтах устройство буронабивных свай по СНиП проводится при температурных показателях не более минус 10 °С.

Если температурный показатель ниже указанной в СНиПе отметки, не исключается возможность принятия особых мер, которые позволят обеспечить нормальную и стабильную работу бура, а также если свежеуложенный бетон будет тщательно защищен от промерзания. Все это указывается в проекте организации запланированных работ.

Какова технология устройства буронабивных свай согласно СНиП

Перед началом бурения вся строительная площадка подготавливается ко всему комплексу работ, направленных на устройство буронабивных свай, а именно:

1. Площадку следует спланировать в требуемых документом отметках.
2. Площадку укладывают дорожными плитами по щебеночной подготовке.
3. Площадка непременно должна разместить весь комплекс необходимого технологического оборудования (бетононасос, буровая машина, бетоновозы, пневмоколесный погрузчик), а также иметь доступный и удобный въезд.

Сам процесс бурения скважин должен начинаться только после того, как будет осуществлена инструментальная проверка всех отметок спланированной поверхности местного грунта и положения осей будущих свай на строительной площадке.

Согласно СНиПу, бетонная смесь на стройплощадку должна доставляться в специальных автобетоносмесителях и автобетоновозах. Не исключается и возможность того, что может быть доставлена сухая смесь непосредственно перед тем, как бетонировать скважину, с последующим затворением сухой смеси водой уже на строительной площадке.

Таковы основные положения СНиПа, которые наша компания соблюдает от и до при устройстве буронабивных свай. За более подробной консультацией вы можете обратиться по телефону к нашим специалистам.



СНиП свайные фундаменты и основания сп 24 13330 2011

Для того чтобы избежать неприятных последствий неправильного возведения зданий, проявляющихся в обрушении, растрескивании стен, крена, работы по строительству регламентируются СНиП. Причем стандарты СП свайные фундаменты 2011 дает рекомендации не только по рабочим моментам, но и всем процессам, начиная от создания проекта, закладки основания, строительства стен и крыши.

• СП свайные фундаменты 2011
• Типы конструкций по способу заглубления

СП свайные фундаменты 2011

Для того чтобы избежать неприятных последствий неправильного возведения зданий, проявляющихся в обрушении, растрескивании стен, крена, работы по строительству регламентируются СНиП

Свайные фундаменты – основания, отвечающие всем требованиям современного строительства и позволяющие осуществлять процесс строительства на сложных, подтопляемых и излишне мягких грунтах, где традиционные типы основы не выдерживают нагрузки. Применение свайной технологии обеспечивает надежность основы, скорость возведения строения, простоту монтажных работ и немалую экономическую выгоду для пользователя.

Проектные, строительные процессы регламентируются следующими документами:

• СП 13330.2011 Свайные фундаменты. Редакция актуализирована СНиП 2.02.03-85;
• ДБН В.2.1-2009 Основания и фундаменты сооружений.

Можно также обратиться к Пособию по проектированию оснований зданий и сооружений к СНиП 2.02.01-83.

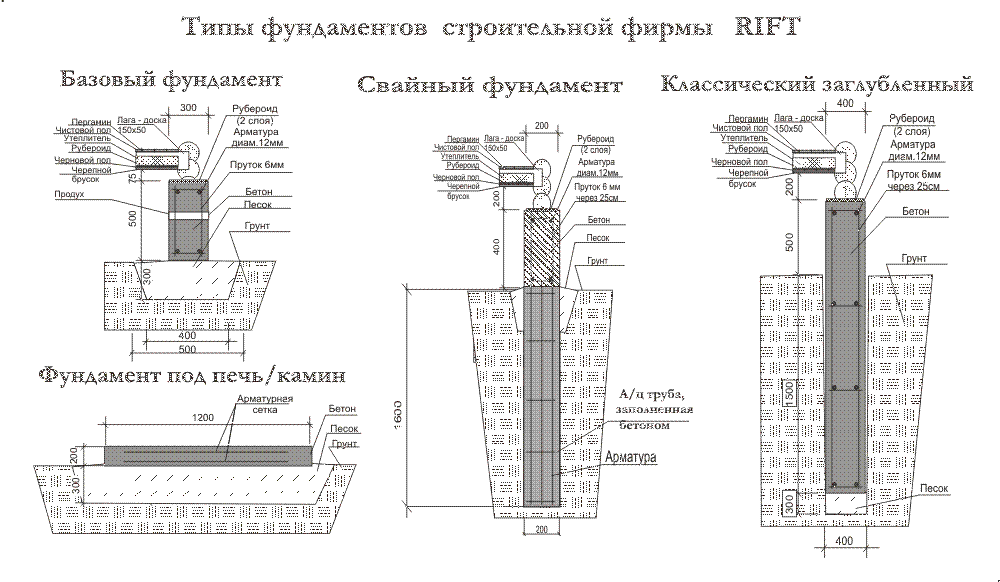

Типы конструкций по способу заглубления

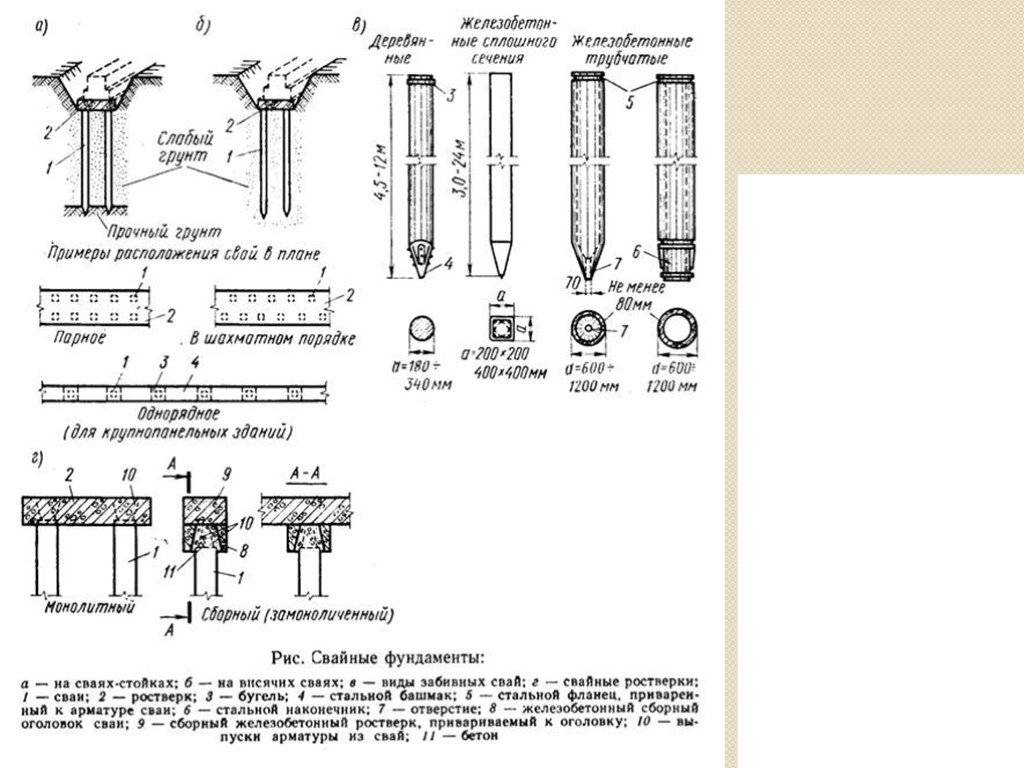

При закладке основания свайного типа, используемого в частном строительстве, необходимо знать, существует несколько типов свайных конструкций, отличных по способу заглубления в грунты:

1. Предварительно подобранные или изготовленные свайные элементы могут быть деревянными, стальными или железобетонными, заглубляться с выемкой грунта или без выемки;
2. Винтовые сваи — элементы, оснащенные лопастью для простоты заглубления, которая производится путем вкручивания свай в грунт. Как правило, винтовые сваи представляют собой пустотелую трубу, внутрь которой после монтажа засыпается песок, вставляются арматурные пруты и заливается бетонная смесь для гарантии устойчивости всей системы.

Размер заглубления основания рассчитывается из весовых особенностей, функционального назначения строения

Размер заглубления основания рассчитывается из весовых особенностей, функционального назначения строения. Принимаются во внимание и параметры глубины прокладываемых инженерных сетей, рельефные нюансы строительной площадки, тип грунта, точка промерзания и высота подъема грунтовых водоносных слоев. Рекомендуемый регламент учитывается в СП 24.13330.2011 Основы зданий и сооружений. При обустройстве свайных элементов допустимое отклонение от центра регламентируется СНиП 3.02.01-87 и составляет не более 5 см.

Важно! Как и любые другие основания, свайные фундаменты подвержены осадке. Расчет осадка выполняется в соответствии с дополнительными регламентами СП 24. 13330.2011 в актуализированной редакции СНиП. Все армировочные работы с плитой ростверка должны быть произведены только определенной марки арматурной сетки или металлических стержней, что соответствует СП 63.13330.2012.

Выполняя работы по обустройству основания, необходимо тщательно просчитывать все нюансы. При всей популярности свайные фундаменты не отличаются повышенной выносливостью, прочностью и не допускают возведения строений выше 2-3 этажей. Стандарты указаны в СП 24.13330.2011 Основы зданий и сооружений (смотреть актуализированную редакцию).

Моделирование свайного фундамента в Femap с помощью NX Nastran – Кужахметова

Полный текст

• Реферат
• Об авторах
• Ссылки
• Статистика

Реферат

Актуальность. Подземная часть здания (фундамент и грунт) оказывает существенное влияние на его напряженно-деформированное состояние и поведение под действием эксплуатационных нагрузок. Поэтому действующая нормативно-техническая документация регламентирует проектирование зданий (сооружений) с учетом совместной работы их надземной и подземной частей. На практике такой учет становится возможным на основе комплексного инженерного анализа здания как большой механической системы «здание — фундамент — грунт», который сегодня можно провести с помощью метода конечных элементов. В случае свайных фундаментов правильность результата во многом зависит от разумного выбора расчетной модели свайно-грунтовой подсистемы. В статье проанализированы три расчетные модели свай, работающих в массиве грунтового основания. Первая модель дискретная. В нем свая моделируется стержнями и опирается на упругие опоры (пружины) с обобщенными жесткостями. Вторая модель – пространственная, в которой свая и грунт набираются объемными элементами (Solid). Третья модель – пространственно-стержневая или комбинированная, в которой свая-стержень заделывается в сетку грунтового массива с помощью жесткого основания, образованного стержнями повышенной жесткости. Цель работы – определить рациональную расчетную модель подсистемы «свая – грунт», позволяющую, с одной стороны, снизить общий порядок системы разрешающих уравнений, а с другой стороны, сохранить точность оценки напряженно-деформированного состояния расчетной модели «свая – грунт» и здания в целом. Материалы и методы. Численные результаты анализа статики свайного фундамента по трем расчетным моделям «свая – грунт» выполнены в программном комплексе CAE – Femap с классом NX Nastran, реализующем метод конечных элементов. Полученные результаты. Сравнительно-численный анализ напряженно-деформированного состояния подсистемы «свайный фундамент – грунт» позволил определить преимущества, недостатки, а также области рационального использования стержневых, пространственных комбинированных расчетных моделей. В следующих статьях планируется рассмотреть расчет свай на вертикальные нагрузки, а также сравнительный анализ численных результатов с экспериментальными данными (в лабораторных или полевых условиях) на горизонтальные и вертикальные воздействия.

Ключевые слова

свая, свайный фундамент, грунт, дискретная модель сваи с грунтом, пространственная модель сваи с грунтом, стержневая модель, объемная модель, грунтовый массив, упругие опоры

Об авторах

Кужахметова Эльвира Робертовна

Иммануила Канта Балтийский федеральный университет

Автор для переписки.
Email: [email protected]
СПИН-код: 1949-1140

аспирант, старший преподаватель кафедры инженерных наук и технических систем

ул. Александра Невского, 14, г. Калининград. 236041. Российская Федерация

Ссылки

Copyright (c) 2020 Кужахметова Е.Р.

Эта работа находится под лицензией Creative Commons Attribution 4.0 International License.

Системы инженерных свайных фундаментов для ремонта, нового строительства — Alpine Engineering

Alpine Engineering работает над творческими решениями для нового строительства и модернизации существующих фундаментов с использованием различных типов свай. Существует множество свай, и в каждом случае для конструкции лучше подходят разные варианты. Пожалуйста, проконсультируйтесь с вашей местной геотехнической и инженерной компанией, чтобы определить, какая система глубокого заложения подходит для вашего применения.

Этот проект требовал ремонта существующего фундамента, потому что он был первоначально построен несколько десятилетий назад на глубокой неподходящей насыпи. В доме были признаки значительной осадки, которые можно было увидеть в наклонных полах, неровных оконных проемах и больших трещинах в существующем фундаменте. Большую часть свай удалось установить внутри подвала, что свело к минимуму шум в соседних домах. Для этого типа установки использовался пневматический молот для забивания стальной трубы в мягкий грунт. Молотом управляла команда из двух человек, и он был достаточно мал, чтобы поместиться в ограниченном пространстве. Установка сваи на гусеничном ходу в этой ситуации была невозможна.

Арматурная сталь, используемая для соединения сваи с бетонным оголовком сваи и существующим фундаментом.

Оцинкованная стальная труба, пробитая через неподходящий грунт, использовалась для стабилизации осыпающегося бетонного фундамента. Компания Alpine Engineering была привлечена к участию в проекте после того, как генеральный подрядчик обнаружил проблемы с фундаментом во время простого проекта реконструкции дома. Alpine Engineering с командой, в которую входили MTC и Foundation Restoration, разработали план стабилизации дома на месте. На этом фото сваи предназначены для установки внутри стены подвала и прикреплены к существующему бетону с помощью эпоксидной смолы. Затем была добавлена ​​арматурная сталь, чтобы обеспечить соединение между стальной трубой, существующей бетонной стеной и новой бетонной крышкой сваи.

Штыревая свая на изолированном фундаменте

Стальная свая, используемая для подпирания изолированного фундамента.

Стальная свая

В этой ситуации единственная свая была забита через неподходящий материал наполнителя для стабилизации существующего изолированного блочного фундамента. Позже свая была обрезана до нужной высоты, и был добавлен наголовник сваи, а затем привязан к основному основанию дома с помощью простого элемента натяжения балки. Часть существующего грунта под старой подушкой была выкопана таким образом, чтобы можно было уложить новый бетон под существующее основание, чтобы обеспечить передачу нагрузки на новую сваю.

Восстановление фундамента с установкой оцинкованной трубы с помощью пневматического молота.

Для этого проекта пристройки к дому в Беллингеме были выбраны винтовые сваи машинной установки, также известные как винтовые сваи. Эти типы свай могут иметь более высокую осевую нагрузку, чем обычные штифтовые сваи, поскольку они имеют спиральную форму и, как правило, больший диаметр ствола. При наличии места и подходящего типа почвы система этого типа экономична и обеспечивает длительную работу, гарантируя, что поддерживаемая конструкция будет поддерживаться в течение нескольких поколений. GoliathTech предоставила свайную систему и установку для проекта.

Компания Alpine Engineering предоставила критерии нагрузки и параметры свай, необходимые для поддержки вышеописанной конструкции. Очень важно проконсультироваться с консультантом по геотехнике, чтобы определить, подходит ли тип грунта для этого типа свайной системы. Обычно грунты с большим количеством булыжников могут затруднить установку винтовой сваи.

Установка винтовых свай от GoliathTech

Установка винтовых свай

Гусеничная машина с гидравлическим приспособлением используется для забивки винтовых свай. Сваи состоят из секций по 7 футов и при необходимости соединяются для увеличения длины. Запатентованная система GoliathTech использует опубликованные диаграммы нагрузки для определения осевой нагрузки. Установленная производительность документируется отмеченным гидравлическим давлением во время установки. В этой ситуации мы смогли достичь осевой нагрузки от 10 000 до 15 000 фунтов на каждую сваю.

Соединение в оголовке сваи

Соединение в оголовке сваи готово к установке арматурной стали для соединения балки с бетонным покрытием.

Оголовки свай, соединенные с вершиной сваи

Бетон низкой прочности укладывается вокруг вершины колонны свай в качестве дополнительной меры поперечной устойчивости свайной системы. Показанный ростверк сваи будет привязан арматурной сталью к бетонной балке над секцией из низкопрочного бетона.

Балка на уровне пола установлена ​​

Используется для распределения нагрузки от верхней конструкции на каждую нижнюю сваю.

На системе свай ниже установлена ​​железобетонная балка. В конечном итоге на желаемой высоте будет добавлена ​​короткая стенка ствола.

Каркас, опирающийся на систему наклонных балок/свай

Сейчас идет обустройство первого уровня на надежной системе фундамента.
