Светлобор Синтез – газогенераторная установка, производящая синтез газ. Установка работает на сухой древесной щепе. Синтез газ предназначен для использования в поршневых элетро генераторах, работающих на газе. Используются стандартные газовые поршневые электро генераторы. Требуется перенастройка системы регулирования, подачи и т.д.
Газогенераторная установка прямоточная, с нисходящим потоком топлива и газов, обращенного типа. Принципиальный вопрос использования синтез газа в поршневых ДВС – наличие или отсутствие смол и летучей сажи в газе. При наличии смол в газе, ДВС долговременно работать не может, поскольку залипают клапана и т.д. В газогенераторной установке обращенного типа — газы, образованные при пиролизе древесины, проходят через зону горения (окисления). При температуре в 1300°C, характерной для зоны горения, сгорают все смолы и летучая сажа. Поэтому это единственный тип газогенератора на древесном топливе, пригодный для подачи синтез газа в поршневой ДВС. В газогенераторах прямого или горизонтального типа, прохода газов через зону высоких температур нет, соответственно в исходящих газах полно смол, и эти газогенераторы не могут применяться для подачи газа в поршневые ДВС.
Газогенератор, обращенного типа имеет хорошо проработанные теоретические основы. Родоначальник Георг Имберт (француз или немец из Лотарингии) создал первый рабочий газогенератор, обращенного типа в 1919 г. В 30-50 годы, институты и заводы автомобильной, тракторной промышленности СССР провели доскональное изучение, и подбор параметров газогенератора обращенного типа. Газогенераторные автомобили и тракторы массово выпускались до 60-х годов, до эпохи дешевой нефти.
Патентный поиск западных и отечественных нововведений последних двадцати лет – мало что дал. Ничего сравнимого в инженерии, а тем более прорывных решений, с тех пор не появилось.
Отличительная черта Светлобор Синтез – установка выполнена в едином моноблоке, без дополнительных труб, соединений и т. д. Нечто похожее задекларировано в проспектах газогенераторных установок Hargassner, Австрия. Что характерно – аналогичное решение в виде моноблока, часто используется в поршневых холодильных компрессорах, работающих на фреоне, газе чрезвычайно склонном к утечкам.
За основу Светлобор Синтез принята конструкция котла Светлобор Эко. Установка состоит из самого газогенератора, обращенного типа, системы охлаждения и системы очистки синтез газа. Все системы расположены в герметичном водяном теплообменнике.
В газогенераторе поток щепы и газов идет в одном направлении, сверху вниз. Поэтому такие генераторы имеют второе название – прямоточные.
Газогенератор состоит из питателя, бункера, керамической камеры газогенерации, колосниковой решетки, вентилятора и ТЭНа розжига. Щепа подсушивается в бункере теплом, идущим от зоны горения. Затем в щепе начинается процесс пиролиза, выделение летучих газов и смол в парообразном состоянии. При этом с летучими уходит 80% веса и 70% теплотворной способности щепы. Оставшийся древесный уголь сгорает в зоне окисления. Смолы, проходя через зону окисления частично сгорают и частично разлагаются, в процессе крекинга. Из зоны окисления выходит СО и СО2. В зоне восстановления углекислый газ СО2 дополнительно превращается в оксид углерода СО. Конечные продукты CO, h3, CO2, Ch5 (метан), O2…
Температура в зоне пиролиза – 700°C, окисления 1300°C, восстановления 1200°C. Газ, выходящий из зоны восстановления при температуре 900°C, поступает в зону закалки – зону интенсивного охлаждения, образованной вертикальными керамическими теплоизолированными стенками колосниковой решетки и металлической стенкой топки, охлаждаемой водой. На выходе из зоны закалки температура синтез газа падает до 400°C.
Затем газ поступает в охладитель. Охладитель состоит из труб окруженных водяной рубашке. В трубах установлены подвижные спирали, предназначенные для интенсификации процесса теплообмены и очистки поверхности теплообмена. Температура газа в охладителе понижается до 80°C.
Газ поступает в двойную систему очистки. Фильтр грубой очистки представляет собой вертикальный перфорированный металлический цилиндр. Газ поступает внутрь цилиндра. Летучие частицы пыли и сажи налипают на отверстиях цилиндра, образую шубу. Проходя через шубу вновь поступившие частицы пыли застревают в шубе. Когда толщина шубы превышает расчетное значение, включается система очистки, которая подрезает шубу. Срезанные частицы падают в пылесборник.
На перфорированный цилиндр фильтра грубой очистки, надеты бумажные фильтры. Проходя через бумажные фильтры, газ дополнительно очищается. После всех очисток количество пыли не превышает 50 мг/м3. Температура газа 60гр.С. Производительность газогенератора более 100м3/час. Низшая теплотворная способность синтез газа не менее 1600 кал/м3. Очищенный синтез газ поступает в поршневой газовый двигатель.
При розжиге воздух подается вентилятором через ТЭН. Пока газ не достигнет нужной консистенции, работает система дожига, которая состоит из гермоклапана, дымососа и факела сжигания.
Весь газогенератор работает при давлении ниже атмосферного, поэтому утечек газа в атмосферу ни при каких условиях нет. На всех приводах имеются сальники. На устройстве золоудаления установлены пылевые затворы.
Расчетная производительность установки 40 кВт электрической мощности и 80 кВт тепловой. Топливо сухая щепа, влажностью до 10%. Рекомендуем использовать ленточную сушилку Светлобор Пре-сушилка. Расход щепы по сухому весу 32 кг.
Себестоимость электроэнергии по топливу, без учета тепловой энергии, при работе на пеллетах составит 7 руб*0,8 = 5,6 руб/кВт*час,
при работе на щепе 1,4 руб/кВт*час.
Для сравнения, себестоимость по топливу, при работе газопоршноевой электростанции на трубопроводном газе в районе 1 руб/кВт*час.
При использовании пре-сушилки Светлобор, можно эффективно применять щепу любой влажности. Например, при начальной влажности щепы 50% необходимо выпарить 32 литра воды, на это уйдет 35 кВт тепловой энергии газогенератора. Останется 45 кВт тепла и 40кВт электроэнергии.
Примерную планировку линии, работающей на влажной щепе, состоящей из рессорной мешалки, пре-сушилки и газогенератора можно представить по рисунку Светлобор комплекс в разделе Пре-сушилка.
Рис.1 Вертикальный разрез газогенератора Светлобор Синтез.
1. Питатель, состоит из противопожарного шлюза и подающего шнека;
2. Керамическая камера газогенерации, состоит из верхнего конуса, фурменного кольца и горловины, соответственно предназначенных для зоны пиролиза, окисления и восстановления;
3. Вентилятор и ТЭН розжига;
4. Колосниковая решетка керамическим горизонтальным диском поддерживает реакционную зону и наружными стенками вертикального керамического цилиндра образует зону закалки;
5. Пылевой затвор, препятствует перетеканию воздуха и газов из зоны большего давления в зону меньшего;
6. Привод шнека золоудаления;
7. Вход воды в рубашку;
8. Выход кондиционного синтез газа;
Двойной фильтр очистки, внутренний металлический перфорированный цилиндр грубой очистки, наружный бумажный фильтр тонкой очистки;
9. Устройство сжигания некондиционного газа при розжиге, состоит из гермо клапана, дымососа, факельной горелки;
10. Механизм очистки фильтра грубой очистки;
11. Механизм подъема и опускания спиралей – турбулизаторов охладителя.
Рис.2 Горизонтальный разрез газогенератора Светлобор Синтез.
Пеллетный котел Светлобор – параметры и отзывы владельцев. Жми!
Каждый человек старается, чтобы в его жилище было уютно и тепло. Добиться этого можно многими способами, каждый из которых имеет как свои преимущества, так и недостатки.
В последние годы, одним из наиболее популярных и востребованных методов обогрева помещения, стало использование твердотопливных пеллетных котлов.
В нашей статье расскажем о марке пеллетных пеллетных котлов российского производства Светлобор.
Особенности оборудования
Пеллетный котел — это необычный вариант отопления на пеллетах, работающий за счет твердого топлива — гранул. Это топливо получается вследствие прессовки стружек, опилок и прочих отходов, которые остаются при деревообработке.
В их состав не входят клей и химические добавки. С виду пеллеты похожи на цилиндры среднего размера под цвет дерева. Использование подобного топлива дает возможность не только эффективно обогревать помещение, но и с пользой избавляться от отходов деревообработки.
За пеллетами требуется тщательный контроль, важно, чтобы на них не попадала лишняя влага. С одного килограмма пеллет за час вырабатывается 5 кВт тепловой мощности.
Это можно сравнить с 0,5 л дизельного топлива. К тому же в отличие от другого топливного сырья пеллеты являются безопасными и экологически чистыми. Они не загрязняют окружающую среду, что является их несомненным плюсом.

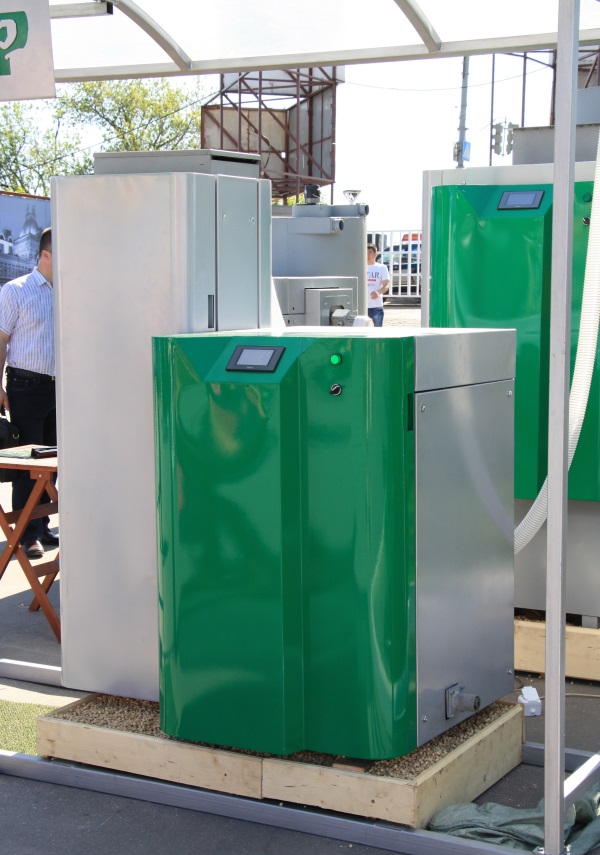

Один из наиболее популярных марок отечественных твердотопливных котлов – Светлобор. Благодаря своим многочисленным положительным свойствам и отличным характеристикам, он активно применяется не только в нашей стране, но и в ближнем зарубежье. Отзывы владельцев об этом котле лишь положительные. Они ценят его за простоту, надежность, долговечность и качество обогрева жилища.
Характеристики

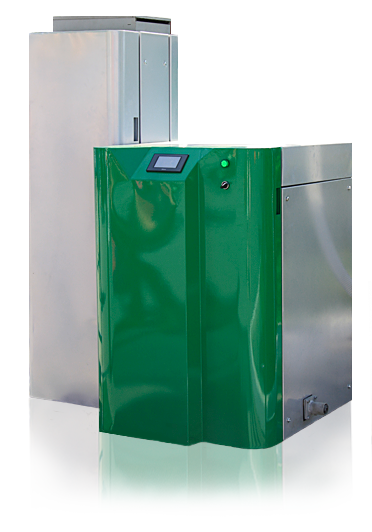

Этот котел оборудован современными технологиями (чистка пеллетных горелок котла, теплообменника) и механизмом, который выгружает золу.
За счет данной технологии вам не нужно будет осуществлять регулярную очистку руками, все будет сделано автоматически. По характеристикам эту марку твердотопливного котла приравнивают к аналогам котлов зарубежного производства — из Австрии и Германии.

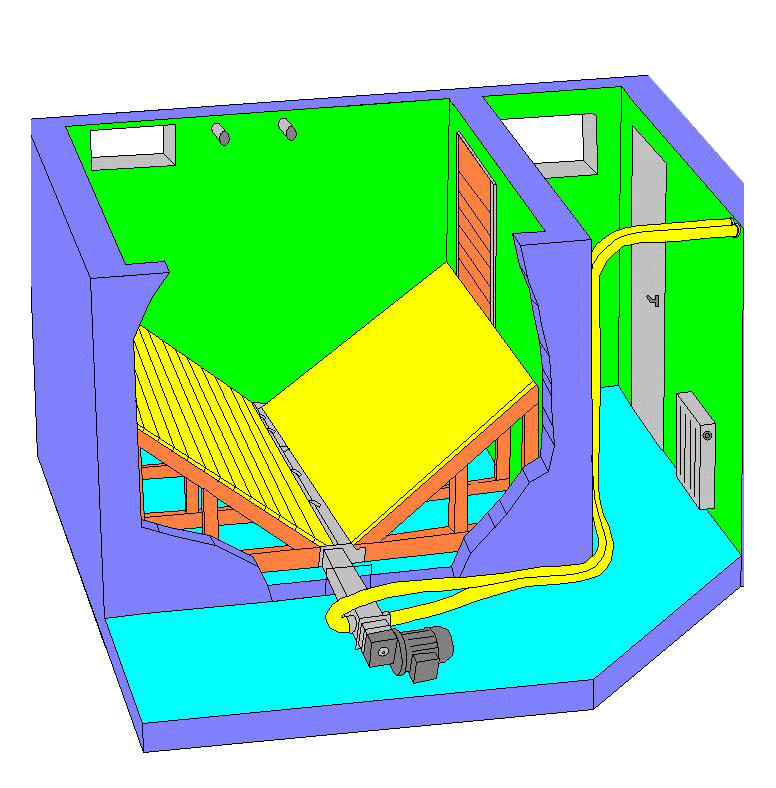

Обратите внимание: котел может работать автономно, без управления владельцем более месяца. Все это происходит благодаря автоматическому складу пеллет, который рассчитан так, чтобы подача топлива проходила без участия человека.
Такие котлы выпускают всего лишь несколько известных фирм Австрии и Германии. Управление таким котлом можно осуществлять дистанционно, с помощью SMS. Отзывы владельцев о подобных возможностях – восторженные.
Преимущества
Можно отметить следующие преимущества марки котлов Светлобор:
- Автоматическое управление на протяжении месяца.
- Самоочистка собравшейся золы в горелках и теплообменнике.
- Наличие GSM и WI-FI.
За счет того, что очистка колосниковой решетки проходит автоматически, допускается использование пеллет различного качества как европейского топлива, так и обыкновенного с примесями. Им не страшна лишняя влага и запыленность.
Это главный плюс Светлобора в сравнение с другими аналогичными котлами, выпускаемых в странах Западной Европы. Они, по сравнению со Светлобором, требуют внимательного к себе отношения. Лишь тогда они смогут эффективно и долго работать.
Стоимость пеллетных котлов с автоматической подачей Светлобор практически в 2 раза меньше в отличие от котлов Австрии и Германии. Цена «обычных» котлов на пеллетах доступна, но, если учитывать финансовые траты на дорогостоящие гранулы и регулярные ручные очистки, то Светлобор является более выгодным приобретением.
Пеллетный котел — это подходящее решение для человека, который хочет, чтобы в его доме было тепло, а стоимость отопления была невысокой.
Как работает котельная на базе котлов Светлобор, смотрите в следующем видео:
