Svw предохранительный клапан: Клапан предохранительный пружинный Watts SVW 1″ Ду25х32 Ру10 латунный, угловой, внутренняя резьба, давление срабатывания 6 бар (10004749) в г. Москва

Содержание

Клапан предохранительный пружинный Watts SVW 1″ Ду25х32 Ру10 латунный, угловой, внутренняя резьба, давление срабатывания 6 бар (10004749) в г. Москва

0 товаров (0 шт) 0 ₽

Корзина

Сумма 0 ₽ с НДС

В корзину Оформить заказ

Свернуть

О товаре

Производитель: Watts, Германия

Тип присоединения: резьбовой

Диаметр: Ду25

Корпус: Латунь CW617N

Артикул: D120-00756

Давление номинальное: 10 бар

Среды: вода техническая, водно-гликолевые растворы

Температура: 110 ℃

Тип действия: предохранительный

Уплотнение: EPDM

Все характеристики

Низкая цена

3 513 на 22.12.2022 ₽ $ €

мало (требует уточнения)

Доставка в г. Москва под запрос ?

Гарантия 12 месяцев

Возможна отсрочка до 90 дней

Перейти к сравнению Убрать из сравнения

Перейти к избранным Убрать из избранных

Другие характеристики

Ду15х20-6 785 ₽Ду15х20-8 785 ₽Ду20х25-6 1 193 ₽Ду25х32-6 3 513 ₽Ду25х32-8 3 635 ₽

Характеристики

Характеристики

Клапаны предохранительные мбранные торговой марки Watts предназначены для защиты закрытых систем отопления от превышения максимально допустимого рабочего давления. Клапан защищен от изменения давления настройки запрессовкой крышки. Давление настройки клапана указывается на его крышке.

Параметры клапана предохранительного


Watts SVW Ду25:
  • Тип клапана – предохранительный
  • Тип присоединения – резьбовой
  • Диаметр номинальный, DN – 25 мм
  • Давление номинальное, PN – 10 бар
  • Давление срабатывания – 6 бар
  • Тип уплотнения – EPDM
  • Температура максимальная – 110 С°
  • Температура рабочей среды – от -10 до 110 °C
  • Материал корпуса – Латунь CW617N
  • Присоединение – внутренняя / внутренняя резьба
  • Вес – 0.5 кг
  • Код производителя – 10004749
  • Страна производитель – Германия

Клапан предохранительный пружинный Watts SVW 1″ Ду25х32 Ру10 латунный, угловой, внутренняя резьба, давление срабатывания 6 бар (10004749)

Конструкция и материалы клапана предохранительного Watts SVW Ду25:

Деталь Материал
1 Корпус Латунь CW617N, прессованная
2 Поворотная крышка Ударопрочный пластик
3 Мембрана Этилен-полипропилен
4 Седло Этилен-полипропилен
5 Пружина хромоникелевая сталь

Деталировка клапана предохранительного Watts SVW Ду25

Габаритные и установочные размеры


клапана предохранительного Watts SVW Ду25:
  • Диаметр DN1 – 25 мм
  • Диаметр DN2 – 32 мм
  • Размер L – 55 мм
  • Размер H – 189 мм
  • Размер h – 40 мм

Предохранительный клапан Watts SVW 1/2″ x 3/4″ 8 бар 10004704

Аналогичные товары

Предохранительный клапан Stout 1/2″x3/4″, 8 бар для систем водоснабжения (SVS-0003-008015)

631 руб

Описание

Предохранительный клапан Watts SVW 1/2″x3/4″, 8 бар (арт. 10004704) предназначен для защиты водонагревателей (бойлеров) ёмкостью до 200 литров и мощностью до 75 кВт в системах горячего водоснабжения от превышения максимально допустимого рабочего давления. Предохранительный мембранный клапан Watts защищён от изменения давления настройки запрессовкой крышки.

Условия эксплуатации

Предохранительный клапан давления Watts SVW 10004704 может использоваться в системах горячего водоснабжения с давлением до 10 бар.
В качестве теплоносителя допускается применять воду и растворы гликолей с концентрацией до 50% с температурой от -10°C до +110°C.

Принцип работы

Отличительная особенность клапанов SVW – фиксированный порог срабатывания, обеспечивающийся тем, что сбросное отверстие клапана на один размер больше, чем присоединительное.

Рекомендации по монтажу клапанов предохранительных Watts

  1. Предохранительные клапаны необходимо монтировать в местах доступных для их обслуживания.
  2. Предохранительный клапан должен устанавливаться в непосредственной близости перед бойлером на трубопроводе холодного водоснабжения с учётом направления стрелки на клапане.
  3. Рекомендуемое положение установки вертикальное, тем не менее допускается установка клапана в горизонтальном положении. В этом случае сбросное отверстие должно быть направлено вниз или в сторону (горизонтально).
  4. Установка запорной и регулирующей арматуры, фильтров и других деталей, приводящих к сужению подводки к предохранительному клапану запрещена!
  5. Сливной шланг должен соответствовать диаметру выпускного отверстия клапана, иметь не более 2-х изгибов и не превышать 2-х метров по длине. Предохранительный клапан должен устанавливаться так, чтобы сброс воды или пара не подвер- гал людей опасности. Никакая нагрузка на поворотную крышку недопустима.
  6. Работа клапана должна проверяться непосредственно при монтаже, а затем минимум один раз в год. В клапане, не срабатывавшем в течение длительного времени, могут образоваться загрязнения, приводящие к утечкам. Для избежания этого клапан следует периодически промывать, повернув поворотную крышку в направлении стрелки.
    Большинство течей из клапанов вызваны загрязнениями между седлом и тарелкой клапана и устраняются промыванием.

Габариты

L – 34 мм
H – 75 мм
h – 24,5 мм

Технические характеристики

ПроизводительWatts
СерияSVW
Артикул10004704
Типпредохранительный клапан
Назначениесистемы горячего водоснабжения
Рабочая средавода и растворы гликолей до 50%
Температура рабочей средыот -10°C до +110°C
Рабочее давлениедо 10 бар
Давление срабатывания8 бар
Способ соединения с трубопроводомрезьба
Присоединительный размер1/2″x3/4″
Площадь проходного сечения1,43 см2
Условная пропускная способность kvs0,57 м3/час
Расход теплоносителя213,5 кг/час
Мощность бойлерадо 75 кВт
Ёмкость накопительного бойлерадо 200 л
Материал корпусапресованная латунь CW617N
Материал ручкиударопрочный пластик
Материал пружиныникель-хромированная сталь
Материал мембраныэтилен-полипропилен
Цвет ручкисиний
Официальная гарантия производителя1 год
Страна-родина брендаГермания
Страна производстваГермания

Качество товара

Наша компания закупает продукцию у крупных проверенных поставщиков.

Мы рады предложить Вам качественный оригинальный товар!


«ГидроТепло» – официальный продавец арматуры для котельного и отопительного оборудования по бренду Watts

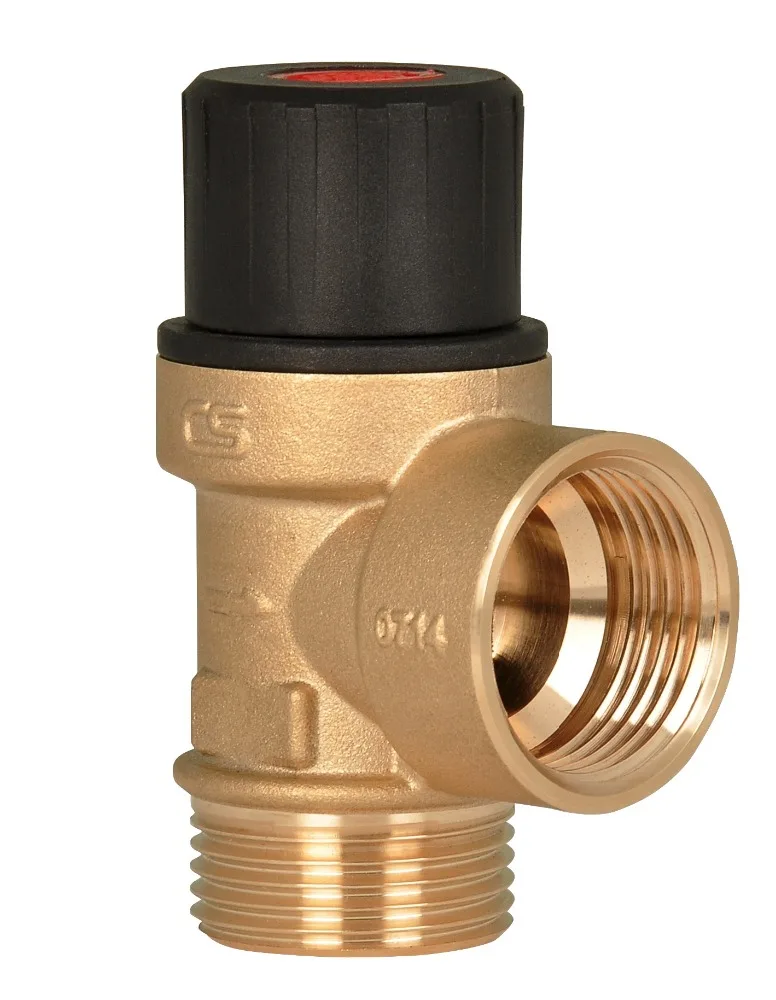

Предохранительный клапан SVW – Wili® Co., Ltd

Предохранительный клапан SVW Рабочая температура: макс. 120°С Стандарт резьбы: G – внутренняя резьба Материал корпуса клапана: Латунь EN 12165 CW617N Материал, уплотнение: EPDM Одобрения: Предохранительный клапан SVW представляет собой предохранительный клапан с высоким подъемом и мягким уплотнением для систем водопроводной воды и систем только с тепловым расширением. Начиная с входного диаметра ¾” и больше, предохранительный клапан можно также использовать для котельных установок мощностью более 50 кВт, макс. 2 МВт, макс. 100°C. Клапан нельзя использовать для пара. Предохранительный клапан устанавливается вертикально или горизонтально, т. е. ручкой клапана вверх или прямо в сторону. В случае горизонтальной установки выпускное отверстие должно быть расположено так, чтобы не образовывалась водяная пленка.

Соединительная резьба уплотняется обычным способом. В противном случае в соответствии с применимыми национальными правилами. Предохранительный клапан не требует технического обслуживания, но функцию открытия необходимо проверять 2–3 раза в год. Вручную поворачивайте пластиковую ручку против часовой стрелки до тех пор, пока клапан не начнет пропускать воду. Задержитесь в этом положении и дайте воде стечь в течение короткого времени. Затем продолжайте крутящий момент, пока клапан не закроется. Предохранительный клапан может открыться после большого слива воды из водонагревателя. Это нормальная функция, так как давление отключения водонагревателя может быть достигнуто из-за увеличения объема воды во время нагрева.

Артикул № Размер.
Давление открытия
Напорная способность A мм B мм C мм Вес (кг)
55139 ½ “x ¾” 0,4 МПа 120 KW
55153 ¾” x 1″ 0,4 МПа 149 кВт 86,5 37 34 0,3
55135 1 “x 1¼” 0,4 МПа 388 KW 189 55 40 0,7
55194 1¼ “x 1½” 0,4 МПа 509 кВт 204 60 43 0,1
55132 ½” x ¾” 0,6 МПа 167 кВт 75 34 24,5 0,2
55126 ¾ “x 1” 0,6 МПа 208 KW 86,5 37 34 0,3
55129 1 “x 1¼” 0,6 МПа 539 кВт 189 55 40 0,7
55196 1¼” x 1½” 0,6 МПа 708 кВт 204 60 43 0,9
55152 ½ “x ¾” 0,7 МПа 191 кВт 75 34 24,5 0,1
55154 ¾ “x 1” 0,7 МПа 238 кВт 86,5 37 34 0,1
55155 1″ x 1¼” 0,7 МПа 618 кВт 204 60 43 0,1
55197 1¼ “x 1½” 0,7 МПа 812 кВт 204 60 43 0,1
55124 ½ “x ¾” 0,8 МПа 213 кВт 75
34
24,5 0,2
55127 ¾” x 1″ 0,8 МПа 265 кВт 86,5 37 34 0,1
55156 1 “x 1¼” 0,8 МПа 688 KW 189 55 40 0,1
55198 1¼ “x 1½” 0,8 МПа 903 KW 204 60 43 0,1
55125 ½” x ¾” 1,0 МПа 266 кВт 75 34 24,5 0,2
55128 ¾ “x 1” 1,0 МПа 331 кВт 86,5 37 34 0,1
55199 1¼ “x 1½” 1,0 МПа 1129 KW 204 60 43 0,1

Конгти TNHH Вили Веб-сайт: Wili. com.vn Почта: [email protected] Лиен Хой: 0356 975 994 (Ян Тран)

Поставка Эдмондсона | Беспроводной электромагнитный клапан CPS SVW

Сэкономьте 13%

Первоначальная цена $118,07

Текущая цена 102,33 долл. США

SKU SVW

SVW — это компактный беспроводной соленоид с батарейным питанием и входными и выходными портами 1/4 дюйма SAE, которые быстро открываются или закрываются для управления потоком хладагента через подсоединенные шланги. может использоваться для процедур РУЧНОЙ зарядки, восстановления или эвакуации. Его также можно использовать для АВТОМАТИЧЕСКОЙ зарядки и восстановления при сопряжении с мобильным устройством, на котором запущено приложение CPS Link.

Ручная загрузка, восстановление или эвакуация

После включения SVW можно открыть или закрыть вручную, нажав кнопку ВКЛ/ВЫКЛ. Каждое нажатие этой кнопки будет «циклически» открывать или закрывать клапан (за 100 миллисекунд).

Автоматическая заправка или восстановление

В любом режиме SVW точно контролирует поток хладагента одним из двух способов;

  1. Выполните сопряжение SVW с весами CPS CC220EW Enhanced Wireless (продаются отдельно). Затем введите зарядный или восстановительный вес в проводной пульт ручного управления весов (память).
  2. Выполните сопряжение SVW с мобильным устройством, на котором запущено приложение CPS Link™. Затем соедините мобильное устройство с любыми беспроводными весами CPS и введите вес заряда или восстановления в мобильное устройство. В обоих методах вес, измеренный весами, передается на SVW, который открывается или закрывается для регулирования потока хладагента через шланги, подключенные к баку подачи или утилизации.

Основные характеристики SVW:

  • Обеспечивает быстрый и точный контроль хладагента во время сервисного обслуживания
  • Экономит время, снижает затраты и продлевает срок службы сервисного оборудования
  • Совместим со всеми распространенными хладагентами CFC, HFC, HCFC и их смесями
  • Работает с приложением CPS Link™

Дополнительные функции при сопряжении с мобильным устройством (работает приложение CPS Link™)

  • Сопряжение с другими беспроводными устройствами — для автоматизации зарядки, восстановления и эвакуации
  • Ключевые функции управления и индикации – удобно расположены на вашем мобильном устройстве
  • Сохранение данных о задании — рабочее задание, номер счета, клиент, журнал использования хладагента.
  • Создает и хранит данные о клиентах — имя, адрес, адрес электронной почты, телефон, заметки.
  • Журналы испытаний — измерения, результаты испытаний, связанных с выполненными услугами.
  • Экспорт — отправка определенных файлов по электронной почте клиенту или в домашний офис.
  • Tank Tracker™ — удобная система управления резервуарами с хладагентом для отслеживания хладагента, используемого на рабочих площадках (для резервуаров снабжения и регенерации и типа хладагента в каждом резервуаре), а также время, дата и геометка места использования.
  • Работает в диапазоне ISM – для международного использования.

      SVW ХАРАКТЕРИСТИКИ
      Управление с помощью беспроводных/проводных весов Используйте с CC220EW (с ЖК-дисплеем)
      Управление с помощью мобильного устройства с запущенным приложением CPS Link™ Используйте с CC220EW или другими беспроводными весами
      Включить Нажимайте кнопку ВКЛ/ВЫКЛ (2 секунды), пока светодиод не загорится зеленым. Отпустите кнопку для работы.
      ВЫКЛЮЧИТЬ Нажмите и удерживайте кнопку ВКЛ/ВЫКЛ (5 секунд), пока светодиод не погаснет. Кнопка спуска.
      Циклический соленоид ВКЛ/ВЫКЛ (при включенном SVW) Нажмите и отпустите (пульсируйте) кнопку.
      Автовыключение (ВКЛЮЧЕНО) SVW выключается после заданного периода бездействия (по умолчанию: 10 минут)
      Автовыключение (ОТКЛЮЧЕНО) Отключить через приложение
      Сигнализация зарядки/восстановления В блоке управления CC220EW и мобильном устройстве
      Дальность передачи (прямая видимость) До 150 футов
      Диапазон частот от 2400 до 2480 МГц
      Источник питания Щелочная батарея 9 В (в комплекте)
      Непрерывный срок службы батареи До 500 часов
      Индикатор состояния батареи На портативном проводном дисплее или мобильном устройстве
      Ширина x длина x высота, вес (+ мягкий чехол, батарея) 2,7 дюйма x 4,5 дюйма x 3 дюйма (70 x 83 x 76 мм), 11,5 унций (0,32 кг)
      Максимальное рабочее давление 500 фунтов на кв.
