Таблицы Лукиных для гидравлического расчета канализационных сетей

При проектировании системы отведения бытовых стоков чаще всего используются таблицы Лукиных для гидравлического расчета канализационных сетей. Это позволяет сделать правильные вычисления с минимальными данными.

Создание автономной канализации в частном доме выполняется на основе полученных результатов, при этом обязательно учитываются особенности системы.

Содержание

  1. Что такое гидравлический расчет
  2. Описание таблицы
  3. Расчет уклона
  4. Диаметр трубопровода
  5. Наполняемость
  6. Видеообзор:

Что такое гидравлический расчет

В большинстве случаев канализация в частном доме работает в безнапорном режиме. Это означает, что бытовые стоки движутся по коллектору произвольно. Обеспечить самотек жидкости позволяет уклон магистрали канализации. Кроме того необходимо понимать, что стоки должны двигаться по системе беспрепятственно. Для этого нужно правильно выбрать сечение магистрали.

Гидравлический расчет – это одна из составных частей проектирования, которая подразумевает вычисление таких параметров, как уклон стоков, их диаметр и пропускная способность. Облегчить вычислительную работу на этом этапе позволяют таблицы Лукиных. На основании имеющихся данных можно получить результат с небольшими погрешностями, которые не очень важны для системы отвода сточной жидкости.

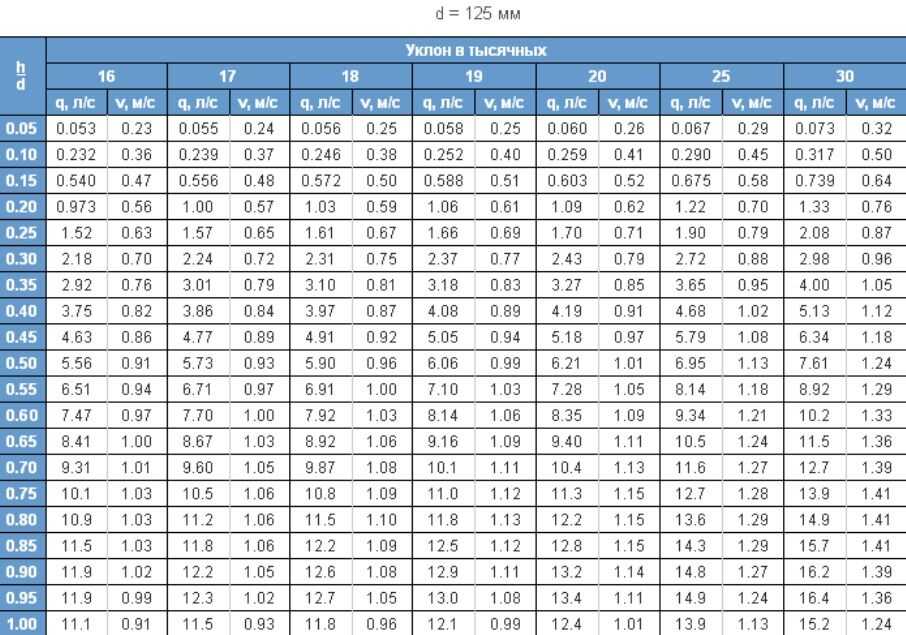

Описание таблицы

Основой таблицы гидравлических расчетов являются экспериментальные данные Лукиных и формула академика Павловского Н. Н., по которой можно рассчитать угол наклона трубопровода. При введении исходных параметров, включая ширину лотка и наполняемость коллектора, можно рассчитать оптимальный уровень уклона канализационного стока.

Таблица Лукиных для канализации помогает инженерам и проектировщикам правильно подобрать диаметр трубы, определить сечение прямоугольных форм, рассчитать наклон канализационной линии, вычислить максимальное наполнение коллектора.

Расчет уклона

Система отведения сточной жидкости должна иметь уклон от основного строения к центральному колодцу или автономному септику частного дома. Правильно уложенные элементы в  безнапорной канализации обеспечивают беспрепятственный поток жидкости от дома до септика. Угол наклона означает степень изменения положения трубного участка относительно уровня горизонта. Санитарные Нормы и Правила дают рекомендации в этом случае для популярных видов канализационных труб:

  • Система диаметром 11 см должен иметь уклон 1 см на каждый погонный метр.
  • Для трубных отрезков сечением 16 см этот параметр составляет 0,8 см.
  • При использовании изделий размером 22 см каждый погонный метр должен иметь наклон 0,7 см.
  • Укладка отдельных участков системы внутри дома выполняется с уклоном 1,5-2 см на 1 метр трубопровода.

Можно воспользоваться специальной формулой вычисления угла наклона канализации:

d * k.

Здесь d – диаметр сточной трубы, k – коэффициент, значение которого определяется индивидуально для каждого вида трубных изделий:

  • 0,6 применяется к изделиям диаметром 16 см.
  • 0,7 можно вставить в формулу расчета трубы сечением 22 см.
  • 1 применяют для труб, диаметр которых не превышает 50 см.
  • Для больших изделий берут коэффициент 1,1-1,3.

Таблица гидравлического расчета канализационных сетей помогает быстро определить необходимый наклон сети на основе исходных данных.

Диаметр трубопровода

Диаметр отводов от сантехнических приборов и сливных труб – это еще один важный параметр. Отклонение от него в меньшую стороны позволяет сэкономить на материалах, но может стать причиной постоянного образования заторов в сети.

Покупка изделия большего диаметра – это лишние затраты владельца частного дома. Сильный поток с агрессивными частицами способствует быстрому износу внутренних стенок системы. Кроме того следует учитывать неоднородность стоков. При большом уклоне жидкость будет стекать, а вязкие включения осядут на стенки трубопровода. Результатом может стать образование затора.

Определить правильно, какое сечение должен иметь  трубопровод, помогает таблица гидравлического расчета канализации.  Здесь на основе исходных данных подбирается значение для каждого конкретного случая.

В Санитарных Нормах и Правилах также можно найти рекомендации по выбору размеров канализационной трубы:

  • Отводы от мойки, раковины должны соответствовать диаметру выходного отверстия сантехнического прибора. Рекомендованные значения составляют 40 мм.
  • Сливы от душевой кабины, ванны должны иметь сечение не меньше 50 мм.
  • Унитаз подключают к отводу сечением 100-110 мм. Такие же изделия используют для канализационного стояка, но здесь размер может быть увеличен до 160 мм.
  • Обустройство наружной части отводящей магистрали предполагает применение материала сечением 160-220 мм.

Также читайте: Канализация автомойки: устройство и особенности

Наполняемость

Наполненность трубопровода – это достаточно важный параметр, он показывает максимальное количество сточной жидкости в момент работы сантехнических приборов. Отводящий участок не может быть заполнен на 100%, это приведет к аварийной ситуации при разовом сбросе большого количества воды. Свободное пространство стояка и отводящего трубопровода способствует беспрепятственному движению крупных фракций, содержащихся в бытовых стоках. Кроме того появляется возможность отведения накопившихся газообразных веществ.

Таблицы для гидравлического расчета канализационных сетей позволяет определить максимальный уровень стоков в системе водоотведения на основе размера трубы.

СНиП рекомендуют брать за основу следующие параметры:

  • Трубные изделия сечением 15-25 см могут максимально наполняться на 60%.
  • Сеть, состоящая из трубных отрезков сечением 30-40 см, может наполняться на 70%.
  • Наполняемость трубопровода размером более 90 см не должна превышать 80%.

На практике таблицы Лукиных для гидравлического расчета канализационных сетей применяются в том случае, когда система выполнена по индивидуальной схеме. При использовании различных коэффициентов можно получить более точный результат.

Видеообзор:

Всё полезное о канализации — gidkanal.ru

GidKanal | Яндекс Дзен

подбор диаметра по расходу и уклону, таблицы Лукиных и формулы

Эта статья посвящена подбору наружного самотечного канализационного трубопровода. Научим, как определить диаметр трубы канализации, а также назначить ей требуемый уклон.

Рассмотрим это на следующем примере:

Содержание

  1. Условие задачи
  2. Определяем минимальную скорость и максимальное наполнение
  3. Расчет по таблице Лукиных для диаметра 150 мм
  4. Расчеты для труб большого диаметра
  5. Заключение

Условие задачи

Расход на участке внутриквартальной хозяйственно-бытовой канализации составляет Q=3 л/c. Подобрать железобетонную трубу.

Расчет канализационной трубы (участка сети) заключается в назначении для него диаметра и подборе уклона, см. расчетную схему ниже:

Расчетная схема участка канализационной сети

В соответствии с СП32.13330, минимально возможный диаметр внутриквартальной канализации составляет 150 мм. Это имеется в виду внутренний диаметр.

Определяем минимальную скорость и максимальное наполнение

При подборе трубы мы стремимся назначить как можно меньший диаметр, обеспечив при этом минимально возможный уклон. Однако при этом действуют ограничения по минимальной скорости и максимально возможному наполнению трубы H/D:

Таблица: Минимальные значения скорости и максимальные наполнения для различных диаметров канализационных труб

Например, исходя из этой таблицы для диаметра трубы 300 мм скорость на участке должна быть не меньше 0,8 м/c, а предельное наполнение H/D – 0,8 (т. е. максимально возможный слой воды в такой трубе 300*0,8 = 240 мм).

Необходимо отметить, что эта таблица в части наполнения H/D не касается дождевой канализации (ее трубопроводы подбираются на полное наполнение).

Наполнение H/D

Также нужно помнить, что при гидравлическом расчете канализационной сети, состоящей из нескольких участков >>> скорость не должна уменьшаться по ходу движения.

Расчет по таблице Лукиных для диаметра 150 мм

В рассматриваемом случае речь идет о внутриквартальной канализации, поэтому постараемся подобрать трубу диаметром 150 мм.

Открываем таблицы Лукиных для данного типа труб:

Фрагмент таблиц Лукиных для диаметра Д=150 мм

Мы пытаемся подобрать минимальный уклон, т.к. это будет способствовать минимальной глубине заложения трубы и сократит объем земляных работ.

Читайте также:  Разница между умывальником, раковиной и мойкой

Берем уклон 0,008 (это значит понижение отметки трубы на величину 8 мм на каждый метр ее длины, еще могут сказать: 0,8% или 8‰). Ищем в соответствующем столбце расход 3 л/c > он заключен между 2,51 и 4,32 л/c. Точное наполнение h/d и скорость v могут быть найдены интерполяцией: H/D составляет 0,33, а скорость v = 0,58 м/c. Наполнение удовлетворяет требованиям нормативной таблицы (<0,6 для диаметра 150 мм), а вот скорость меньше минимально допустимой (0,7 м/c для диаметра 150 мм). При скорости 0,58 м/c труба будет заиливаться (т.е. на дно из-за медленного движения стоков будет выпадать осадок).

Таким образом, необходимо выбрать большее значение уклона трубы. Уклоны 0,01 и 0,012 также, очевидно, не подходят из-за скорости, а вот при уклоне 0,014 скорость составит 0,71 м/c (> 0,7 м/c). Поскольку наполнение H/D меньше 0,6, то можно считать трубу подобранной.

интерполяция значения скорости по значениям расхода (3 л/c между 1,49 л/c и 3,32 л/c)

Фрагмент таблиц Лукиных для диаметра Д=150 мм, подбираем уклон трубы для расхода Q = 3 л/c

ИТОГ: для транспортирования расчетного расхода 3 л/c во внутриквартальной хозяйственно-бытовой канализации подойдет труба диаметром 150 мм, положенная с уклоном 0,014 (14 ‰ ).

Расчеты для труб большого диаметра

При больших расходах возникает вопрос выбора диаметра трубы. Например, на расход Q = 20 л/c подходит, как минимум, три варианта:

Первый вариант — труба 200 мм, уклон 6 ‰.



Второй вариант — труба 250 мм, уклон 3,5 ‰.

Третий вариант — труба 300 мм, уклон 5 ‰. (для этого диаметра скорость уже должна быть не меньше 0,8 м/c)

Заключение

Окончательный выбор между вариантами можно сделать на основании их технико-экономического сравнения. Чаще всего при проектировании сетей канализации стремятся обеспечить наименьшую глубину заложения при выдерживании нормативных скоростей.

Читайте также:  Что такое перманганатная окисляемость, ХПК и БПК, их определение и нормы

Учитывая, что сопряжение участков канализации преимущественно выполняют «шелыга в шелыгу» (т.е. участки соединяются в колодцах по верхним точкам), то увеличение диаметра даже при уменьшении уклона может дать большую итоговую глубину заложения трубы. Поэтому из рассмотренных вариантов, первые два являются конкурирующими между собой, а третий им явно уступает.

Сопряжение участков канализации «шелыга в шелыгу»
