Таблица зависимости сопротивления от температуры
16.06.2019 admin

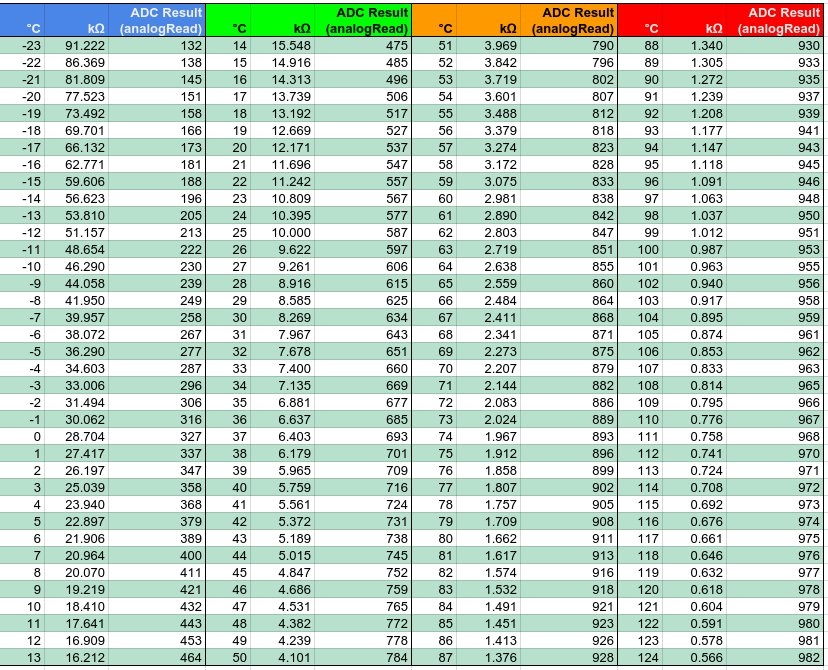

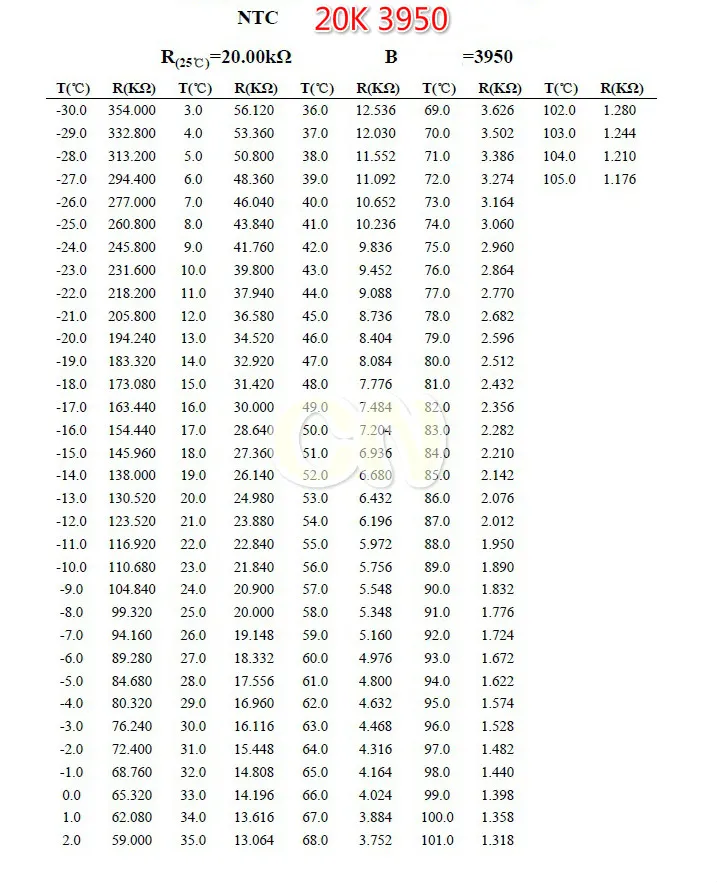

| Элемент | Pt100 | Pt1000 | Ni1000- LG | NTC1.8 | NTC2.2 | NTC10k (3950) | NTC10k (3435) | NTC20k |
|---|---|---|---|---|---|---|---|---|
| Temp. °C | Ω | Ω | Ω | Ω | Ω | Ω | Ω | Ω |
| 140 | 153.38 | 1533.8 | 1737 | 71 | 53 | 235 | 381 | 351 |
| 130 | 149.82 | 1498.2 | 1675 | 87 | 68 | 301 | 474 | 459 |
| 120 | 146.06 | 1460.6 | 1615 | 110 | 90 | 389 | 597 | 609 |
| 110 | 142.29 | 1422.9 | 1557 | 139 | 115 | 511 | 758 | 818 |
| 100 | 138.50 | 1385 | 1500 | 178 | 153 | 679 | 973 | 1114 |
| 95 | 136. 60 | 1366 | 1472 | 202 | 178 | 787 | 1108 | 1307 |
| 90 | 134.70 | 1347 | 1444 | 230 | 207 | 916 | 1266 | 1541 |
| 85 | 132.80 | 1328 | 1417 | 264 | 241 | 1071 | 1451 | 1823 |
| 80 | 130.89 | 1308.9 | 1390 | 303 | 283 | 1256 | 1668 | 2166 |
| 75 | 128.98 | 1289.8 | 1364 | 349 | 334 | 1480 | 1924 | 2585 |
| 70 | 127.07 | 1270.7 | 1337 | 403 | 395 | 1751 | 2228 | 3099 |
| 65 | 125.16 | 1251.6 | 1311 | 468 | 469 | 2082 | 2588 | 3732 |
| 60 | 123.24 | 1232.4 | 1285 | 545 | 560 | 2488 | 3020 | 4517 |
| 55 | 121. 32 | 1213.2 | 1260 | 638 | 673 | 2986 | 3536 | 5494 |
| 50 | 119.40 | 1194 | 1235 | 750 | 811 | 3602 | 4160 | 6718 |
| 45 | 117.47 | 1174.7 | 1210 | 885 | 984 | 4368 | 4911 | 8259 |
| 40 | 115.54 | 1155.4 | 1186 | 1049 | 1200 | 5326 | 5827 | 10211 |
| 35 | 113.61 | 1136.1 | 1162 | 1250 | 1471 | 6532 | 6940 | 12698 |
| 30 | 111.67 | 1116.7 | 1138 | 1496 | 1814 | 8055 | 8313 | 15887 |
| 29 | 111.28 | 1112.8 | 1132 | 1552 | 1893 | 8408 | 8622 | 16628 |
| 28 | 110.90 | 1109 | 1128 | 1610 | 1977 | 8777 | 8944 | 17407 |
| 27 | 110. 51 | 1105.1 | 1123 | 1671 | 2064 | 9165 | 9281 | 18228 |
| 26 | 110.12 | 1101.2 | 1119 | 1734 | 2156 | 9572 | 9632 | 19092 |
| 25 | 109.73 | 1097.3 | 1114 | 1800 | 2252 | 10000 | 10000 | 20000 |
| 24 | 109.35 | 1093.5 | 1109 | 1869 | 2353 | 10452 | 10380 | 20962 |
| 23 | 108.96 | 1089.6 | 1105 | 1941 | 2458 | 10923 | 10780 | 21973 |
| 22 | 108.57 | 1085.7 | 1100 | 2017 | 2572 | 11417 | 11200 | 23039 |
| 21 | 108.18 | 1081.8 | 1095 | 2095 | 2689 | 11938 | 11630 | 24164 |
| 20 | 107.79 | 1077.9 | 1091 | 2177 | 2813 | 12490 | 12090 | 25350 |
| 15 | 105. 85 | 1058.5 | 1068 | 2649 | 3538 | 15710 | 14690 | 32346 |
| 10 | 103.90 | 1039 | 1045 | 3241 | 4482 | 19900 | 17960 | 41567 |
| 5 | 14.02.1900 | 1019.5 | 1022 | 3989 | 5718 | 25400 | 22050 | 53812 |
| 0 | 100.00 | 1000 | 1000 | 4940 | 32660 | 27280 | 70203 | |
| -5 | 98.04 | 980.4 | 978 | 6159 | 9533 | 42340 | 33900 | 92322 |
| -10 | 96.09 | 960.9 | 956 | 7730 | 12460 | 55340 | 42470 | 122431 |
| -15 | 94.12 | 941.2 | 935 | 9771 | 16428 | 72980 | 53410 | 163777 |
| -20 | 92.16 | 921.6 | 914 | 12443 | 21860 | 97120 | 67770 | 221088 |
| -25 | 90. 19 | 901.9 | 893 | 15969 | 29398 | 130400 | 86430 | 301297 |
| -30 | 88.22 | 882.2 | 872 | 20659 | 39908 | 177000 | 111300 | 414698 |
| -35 | 86.25 | 862.5 | 851 | 26955 | 54751 | 243120 | 144100 | 576763 |
| -40 | 84.27 | 842.7 | 831 | 35480 | 75953 | 337270 | 188500 | 810861 |
| -45 | 82.29 | 822.9 | 811 | 47135 | 106603 | 473370 | 247700 | 1152992 |
| -50 | 80.31 | 803.1 | 791 | 63229 | 151470 | 672600 | 329500 | 1659082 |
Таблицы НСХ: номинальные статические характеристики. КИП-Сервис: промышленная автоматика

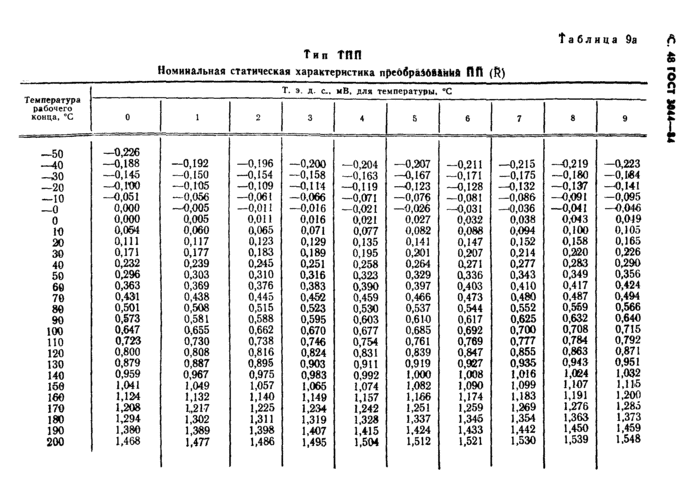

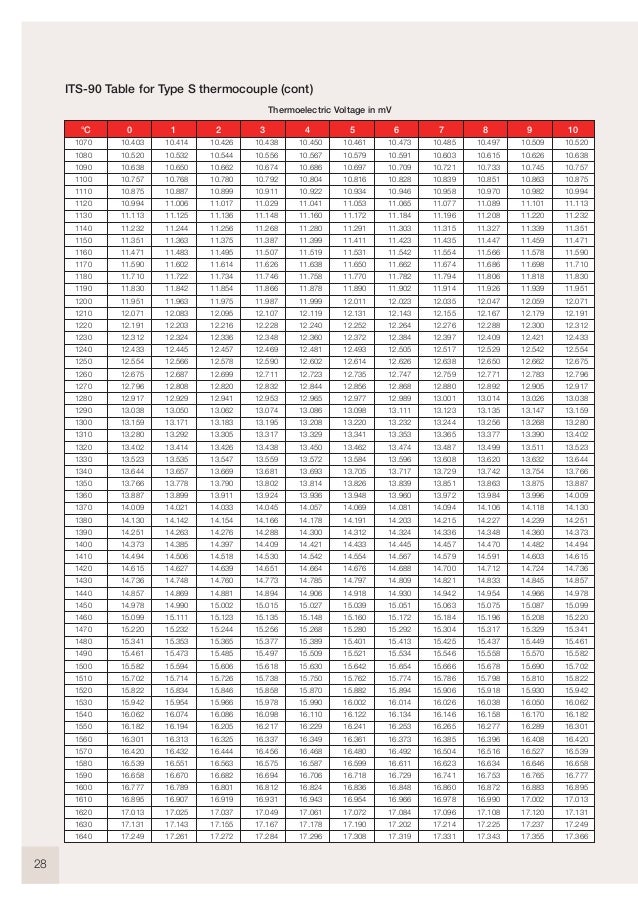

Термопары — в основе лежит эффект Зеебека. Он заключается в том, что при появлении разницы температур между местом контакта двух разнородных проводников (рабочим спаем) и свободными концами (холодным спаем), появляется температурная
ЭДС.
Величина этой ЭДС зависит от значения разницы температур. Зачастую применяются следующие комбинации проводников: хромель-капель (ХК, тип L), хромель-алюмель (ХА, тип K), железо-константан (ЖК, тип J). Зависимость между ЭДС и
температурой приведена в ГОСТ Р 8.585-2001
ГОСТ Р 8.585-2001: Преобразователь типа ТХА (K), характеристика преобразования ХА (К) (-200…+1300 °С)
ТХА (K) – никель – хром / никель – алюминий (хромель / алюмель).
| Температура раб. конца, °C | Термо-ЭДС, мВ |
|---|---|
| -200 | -5,891 |
| -150 | -4,913 |
| -100 | -3,554 |
| -50 | -1,889 |
| 0 | 0,000 |
| 50 | 2,023 |
| 100 | 4,096 |
| 150 | 6,138 |
| 200 | 8,138 |
| 250 | 10,153 |
| 300 | 12,209 |
| 350 | 14,293 |
| 400 | 16,397 |
| 450 | 18,516 |
| 500 | 20,644 |
| 520 | 21,497 |
| 540 | 22,350 |
| 560 | 23,203 |
| 580 | 24,055 |
| 600 | 24,905 |
| 620 | 25,755 |
| 640 | |
| 660 | 27,447 |
| 680 | 28,289 |
| 700 | 29,129 |
| 720 | 29,965 |
| 740 | 30,798 |
| 760 | 31,628 |
| 780 | 32,453 |
| 800 | 33,275 |
| 820 | 34,093 |
| 840 | 34,908 |
| 860 | 35,718 |
| 880 | 36,524 |
| 900 | 37,326 |
| 920 | 38,122 |
| 940 | 38,918 |
| 960 | 39,708 |
| 980 | 40,494 |
| 1000 | 41,276 |
| 1020 | 42,053 |
| 1040 | 42,826 |
| 1060 | 43,595 |
| 1080 | 44,359 |
| 1100 | 45,119 |
| 1120 | 45,873 |
| 1140 | 46,623 |
| 1160 | 47,367 |
| 1180 | 48,105 |
| 1200 | 48,838 |
| 1220 | 49,565 |
| 1240 | 50,286 |
| 1260 | 51,000 |
| 1280 | 51,708 |
| 1300 | 52,410 |
| 1320 | 53,106 |
ГОСТ Р 8.
585-2001 – Преобразователь типа ТХК (L), характеристика преобразования ХК(L) (-200…800 °С)ТХК (L) – хромель / копель.
| Температура раб. конца, °C | Термо-ЭДС, мВ |
|---|---|
| -200 | -9,488 |
| -190 | -9,203 |
| -180 | -8,894 |
| -170 | -8,562 |
| -160 | -8,207 |
| -150 | -7,831 |
| -140 | -7,433 |
| -130 | -7,014 |
| -120 | -6,575 |
| -110 | -6,118 |
| -100 | -5,641 |
| -90 | -5,147 |
| -80 | -4,636 |
| -70 | -4,108 |
| -60 | -3,564 |
| -50 | -3,005 |
| -40 | -2,431 |
| -30 | -1,843 |
| -20 | -1,242 |
| -10 | -0,627 |
| 0 | 0 |
| 10 | 0,639 |
| 20 | 1,290 |
| 30 | 1,951 |
| 40 | 2,624 |
| 50 | 3,306 |
| 60 | 3,999 |
| 70 | 4,701 |
| 80 | 5,413 |
| 90 | 6,133 |
| 100 | 6,862 |
| 110 | 7,599 |
| 120 | 8,344 |
| 130 | 9,096 |
| 140 | 9,857 |
| 150 | 10,624 |
| 160 | 11,398 |
| 170 | 12,179 |
| 180 | 12,967 |
| 190 | 13,761 |
| 200 | 14,560 |
| 210 | 15,366 |
| 220 | 16,177 |
| 230 | 16,994 |
| 240 | 17,818 |
| 250 | 18,642 |
| 260 | 19,474 |
| 270 | 20,310 |
| 280 | 21,150 |
| 290 | 21,995 |
| 300 | 22,843 |
| 310 | 23,695 |
| 320 | 24,550 |
| 330 | 25,409 |
| 340 | 26,271 |
| 350 | 27,135 |
| 360 | 28,002 |
| 370 | 28,872 |
| 380 | 29,743 |
| 390 | 30,617 |
| 400 | 31,492 |
| 410 | 32,369 |
| 420 | 33,247 |
| 430 | 34,126 |
| 440 | 35,007 |
| 450 | 35,888 |
| 460 | 36,769 |
| 470 | 37,652 |
| 480 | 38,534 |
| 490 | 39,417 |
| 500 | 40,299 |
| 510 | 41,182 |
| 520 | 42,064 |
| 530 | 42,946 |
| 540 | 43,828 |
| 550 | 44,709 |
| 560 | 45,590 |
| 570 | 46,471 |
| 580 | 47,350 |
| 590 | 48,230 |
| 600 | 49,108 |
| 610 | 49,986 |
| 620 | 50,864 |
| 630 | 51,740 |
| 640 | 52,617 |
| 650 | 53,492 |
| 660 | 54,367 |
| 670 | 55,241 |
| 680 | 56,114 |
| 690 | 56,987 |
| 700 | 57,859 |
| 710 | 58,729 |
| 720 | 59,599 |
| 730 | 60,467 |
| 740 | 61,333 |
| 750 | 62,197 |
| 760 | 63,058 |
| 770 | 63,917 |
| 780 | 64,771 |
| 790 | 65,621 |
| 800 | 66,466 |
ГОСТ Р 8.
585-2001 – Преобразователь типа ТЖК (J), характеристика преобразования ЖК(J) (-200…1200 °С)ТЖК (J) – железо / медь – никель (железо / константант).
| Температура раб. конца, °C | Термо-ЭДС, мВ |
|---|---|
| -210 | -8,095 |
| -200 | -7,890 |
| -190 | -7,659 |
| -180 | -7,403 |
| -170 | -7,123 |
| -160 | -6,821 |
| -150 | -6,500 |
| -140 | -6,159 |
| -130 | -5,801 |
| -120 | -5,426 |
| -110 | -5,037 |
| -100 | -4,633 |
| -90 | -4,215 |
| -80 | -3,786 |
| -70 | -3,344 |
| -60 | -2,893 |
| -50 | -2,431 |
| -40 | -1,961 |
| -30 | -1,482 |
| -20 | -0,995 |
| -10 | -0,501 |
| 0 | 0 |
| 10 | 0,507 |
| 20 | 1,019 |
| 30 | 1,537 |
| 40 | 2,059 |
| 50 | 2,585 |
| 60 | 3,116 |
| 70 | 3,650 |
| 80 | 4,187 |
| 90 | 4,726 |
| 100 | 5,269 |
| 110 | 5,814 |
| 120 | 6,360 |
| 130 | 6,909 |
| 140 | 7,459 |
| 150 | 8,010 |
| 160 | 8,562 |
| 170 | 9,115 |
| 180 | 9,669 |
| 190 | 10,224 |
| 200 | 10,779 |
| 210 | 11,334 |
| 220 | 11,889 |
| 230 | 12,445 |
| 240 | 13,000 |
| 250 | 13,555 |
| 260 | 14,110 |
| 270 | 14,665 |
| 280 | 15,219 |
| 290 | 15,773 |
| 300 | 16,327 |
| 310 | 16,881 |
| 320 | 17,434 |
| 330 | 17,986 |
| 340 | 18,538 |
| 350 | 19,090 |
| 360 | 19,642 |
| 370 | 20,194 |
| 380 | 20,745 |
| 390 | 21,297 |
| 400 | 21,848 |
| 410 | 22,400 |
| 420 | 22,952 |
| 430 | 23,504 |
| 440 | 24,057 |
| 450 | 24,610 |
| 460 | 25,164 |
| 470 | 25,720 |
| 480 | 26,276 |
| 490 | 26,834 |
| 500 | 27,393 |
| 510 | 27,953 |
| 520 | 28,516 |
| 530 | 29,080 |
| 540 | 29,647 |
| 550 | 30,216 |
| 560 | 30,788 |
| 570 | 31,362 |
| 580 | 31,939 |
| 590 | 32,519 |
| 600 | 33,102 |
| 610 | 33,689 |
| 620 | 34,279 |
| 630 | 34,873 |
| 640 | 35,470 |
| 650 | 36,071 |
| 660 | 36,675 |
| 670 | 37,284 |
| 680 | 37,896 |
| 690 | 38,512 |
| 700 | 39,132 |
| 710 | 39,755 |
| 720 | 40,382 |
| 730 | 41,012 |
| 740 | 41,645 |
| 750 | 42,281 |
| 760 | 42,919 |
| 770 | 43,559 |
| 780 | 44,203 |
| 790 | 44,848 |
| 800 | 45,494 |
| 810 | 46,141 |
| 820 | 46,786 |
| 830 | 47,431 |
| 840 | 48,074 |
| 850 | 48,715 |
| 860 | 49,353 |
| 870 | 49,989 |
| 880 | 50,622 |
| 890 | 51,251 |
| 900 | 51,877 |
| 910 | 52,500 |
| 920 | 53,119 |
| 930 | 53,735 |
| 940 | 54,347 |
| 950 | 54,956 |
| 960 | 55,561 |
| 970 | 56,164 |
| 980 | 56,763 |
| 990 | 57,360 |
| 1000 | 57,953 |
| 1010 | 58,545 |
| 1020 | 59,134 |
| 1030 | 59,721 |
| 1040 | 60,307 |
| 1050 | 60,890 |
| 1060 | 61,473 |
| 1070 | 62,054 |
| 1080 | 62,634 |
| 1090 | 63,214 |
| 1100 | 63,792 |
| 1110 | 64,370 |
| 1120 | 64,948 |
| 1130 | 65,525 |
| 1140 | 66,102 |
| 1150 | 66,679 |
| 1160 | 67,255 |
| 1170 | 67,831 |
| 1180 | 68,406 |
| 1190 | 68,980 |
| 1200 | 69,553 |
Термосопротивления — в основе лежит зависимость изменения сопротивления сенсора от окружающей температуры.
Ключевым параметром является номинальная статическая характеристика (НСХ) — она определяется сопротивлением при 0 °C (50 Ом,
100 Ом, 1000 Ом) и материалом сенсора (медь, платина, никель). Наиболее распространенные НСХ: 50М, Pt100, Pt1000. Зависимость между сопротивлением и температурой приведена в ГОСТ 6651-2009.

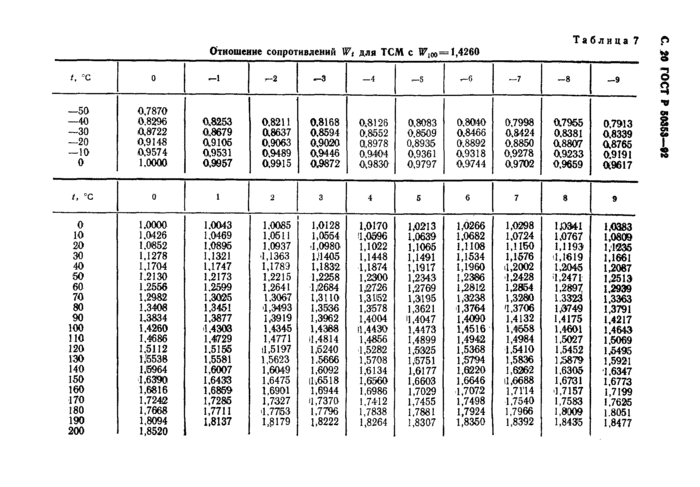

ГОСТ 6651-2009 – НСХ Термопреобразователи типа ТСМ 50М (-200…200 °С)
ТСМ 50М: Номинальная статическая характеристика для медных термопреобразователей сопротивления и чувствительных элементов R0= 50 Ом.
| Температура раб. конца, °C | Сопротивление, Ом |
|---|---|
| -200 | 6,085 |
| -190 | 8,14 |
| -180 | 10,29 |
| -170 | 12,57 |
| -160 | 14,84 |
| -150 | 17,105 |
| -140 | 19,355 |
| -130 | 21,595 |
| -120 | 23,83 |
| -110 | 26,05 |
| -100 | 28,265 |
| -90 | 30,505 |
| -80 | 32,695 |
| -70 | 34,875 |
| -60 | 37,055 |
| -50 | 39,225 |
| -40 | 41,39 |
| -30 | 43,55 |
| -20 | 45,705 |
| -10 | 47,855 |
| 0 | 50 |
| 10 | 52,14 |
| 20 | 54,28 |
| 30 | 56,415 |
| 40 | 58,555 |
| 50 | 60,695 |
| 60 | 62,835 |
| 70 | 64,97 |
| 80 | 67,11 |
| 90 | 69,25 |
| 100 | 71,39 |
| 110 | 73,525 |
| 120 | 75,665 |
| 130 | 77,805 |
| 140 | 79,945 |
| 150 | 82,08 |
| 160 | 84,22 |
| 170 | 86,36 |
| 180 | 88,5 |
| 190 | 90,635 |
| 200 | 92,775 |

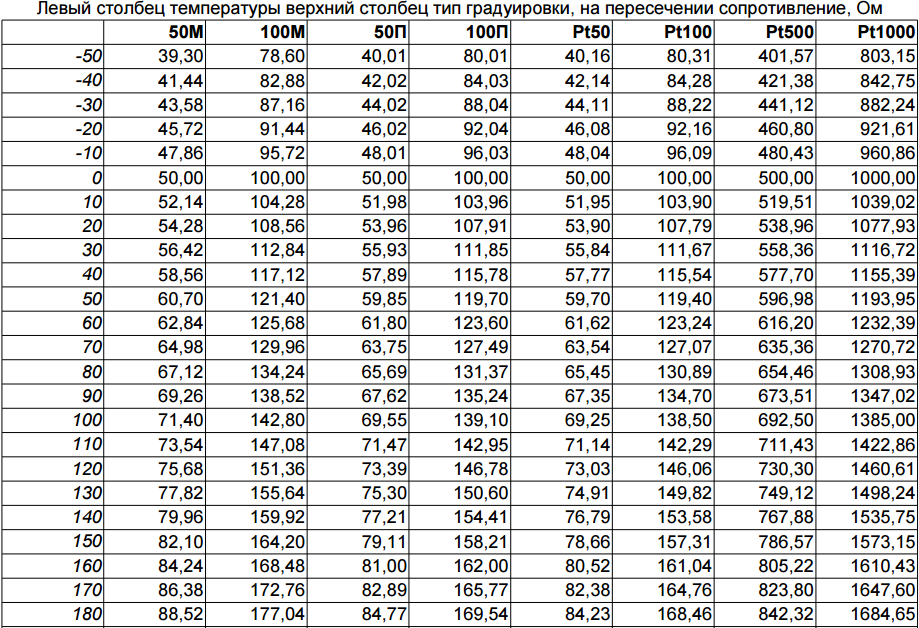

ГОСТ 6651-2009 – НСХ Термопреобразователи типа Pt100, ТСП 100П, ТСМ 100М
Pt100: Номинальная статическая характеристика для платиновых термопреобразователей сопротивления и чувствительных элементов R0 = 100, α = 0,00385 °C-1.
ТСП 100П: Номинальная статическая характеристика для платиновых термопреобразователей сопротивления и чувствительных элементов R0 = 100, α = 0,00391 °C-1.
ТСМ 100М: Номинальная статическая характеристика для медных термопреобразователей сопротивления и чувствительных элементов R0 = 100, α = 0,00426 °C-1.
| Тип термосопротивления | Pt100 | ТСП 100П | ТСМ 100М |
|---|---|---|---|
| Температура раб. конца, °C | Сопротивление, Ом | ||
| -200 | 18,52 | 17,24 | – |
| -190 | 22,83 | 21,62 | – |
| -180 | 27,10 | 25,96 | – |
| -170 | 31,34 | 30,26 | – |
| -160 | 35,54 | 34,54 | – |
| -150 | 39,72 | 38,79 | – |
| -140 | 43,88 | 43,00 | – |
| -130 | 48,00 | 47,20 | – |
| -120 | 52,11 | 51,37 | – |
| -110 | 56,19 | 55,51 | – |
| -100 | 60,26 | 59,64 | – |
| -90 | 64,30 | 63,75 | – |
| -80 | 68,33 | 67,83 | – |
| -70 | 72,33 | 71,91 | – |
| -60 | 76,33 | 75,96 | – |
| -50 | 80,31 | 80,00 | 78,7 |
| -40 | 84,27 | 84,03 | 82,96 |
| -30 | 88,22 | 88,04 | 87,22 |
| -20 | 92,16 | 92,04 | 91,48 |
| -10 | 96,09 | 96,03 | 95,74 |
| 0 | 100,00 | 100,00 | 100,00 |
| 10 | 103,90 | 103,96 | 104,26 |
| 20 | 107,79 | 107,91 | 108,52 |
| 30 | 111,67 | 111,85 | 112,78 |
| 40 | 115,54 | 115,78 | 117,04 |
| 50 | 119,40 | 119,70 | 121,3 |
| 60 | 123,24 | 123,60 | 125,56 |
| 70 | 127,08 | 127,50 | 129,82 |
| 80 | 130,90 | 131,38 | 134,08 |
| 90 | 134,71 | 135,25 | 138,34 |
| 100 | 138,51 | 139,11 | 142,6 |
| 110 | 142,29 | 142,95 | 146,86 |
| 120 | 146,07 | 146,79 | 151,12 |
| 130 | 149,83 | 150,61 | 155,38 |
| 140 | 153,58 | 154,42 | 159,64 |
| 150 | 157,33 | 158,22 | 163,9 |
| 160 | 161,05 | 162,01 | 168,16 |
| 170 | 164,77 | 165,78 | 172,42 |
| 180 | 168,48 | 169,55 | 176,68 |
| 190 | 172,17 | 173,30 | 180,94 |
| 200 | 175,86 | 177,04 | 185,2 |
| 210 | 179,53 | 180,77 | – |
| 220 | 183,19 | 184,49 | – |
| 230 | 186,84 | 188,20 | – |
| 240 | 190,47 | 191,89 | – |
| 250 | 194,10 | 195,57 | – |
| 260 | 197,71 | 199,25 | – |
| 270 | 201,31 | 202,90 | – |
| 280 | 204,90 | 206,55 | – |
| 290 | 208,48 | 210,19 | – |
| 300 | 212,05 | 213,81 | – |
| 310 | 215,61 | 217,43 | – |
| 320 | 219,15 | 221,03 | – |
| 330 | 222,68 | 224,62 | – |
| 340 | 226,21 | 228,19 | – |
| 350 | 229,72 | 231,76 | – |
| 360 | 233,21 | 235,31 | – |
| 370 | 236,70 | 238,86 | – |
| 380 | 240,18 | 242,39 | – |
| 390 | 243,64 | 245,91 | – |
| 400 | 247,09 | 249,41 | – |
| 410 | 250,53 | 252,91 | – |
| 420 | 253,96 | 256,39 | – |
| 430 | 257,38 | 259,87 | – |
| 440 | 260,78 | 263,33 | – |
| 450 | 264,18 | 266,78 | – |
| 460 | 267,56 | 270,21 | – |
| 470 | 270,93 | 273,64 | – |
| 480 | 274,29 | 277,05 | – |
| 490 | 277,64 | 280,46 | – |
| 500 | 280,98 | 283,85 | – |
| 510 | 284,30 | 287,23 | – |
| 520 | 287,62 | 290,59 | – |
| 530 | 290,92 | 293,95 | – |
| 540 | 294,21 | 297,29 | – |
| 550 | 297,49 | 300,63 | – |
| 560 | 300,75 | 303,95 | – |
| 570 | 304,01 | 307,26 | – |
| 580 | 307,25 | 310,55 | – |
| 590 | 310,49 | 313,84 | – |
| 600 | 313,71 | 317,11 | – |
| 610 | 316,92 | 320,37 | – |
| 620 | 320,12 | 323,63 | – |
| 630 | 323,30 | 326,86 | – |
| 640 | 326,48 | 330,09 | – |
| 650 | 329,64 | 333,31 | – |
| 660 | 332,79 | 336,51 | – |
| 670 | 335,93 | 339,70 | – |
| 680 | 339,06 | 342,88 | – |
| 690 | 342,18 | 346,05 | – |
| 700 | 345,28 | 349,21 | – |
| 710 | 348,38 | 352,35 | – |
| 720 | 351,46 | 355,49 | – |
| 730 | 354,53 | 358,61 | – |
| 740 | 357,59 | 361,72 | – |
| 750 | 360,64 | 364,82 | – |
| 760 | 363,67 | 367,91 | – |
| 770 | 366,70 | 370,98 | – |
| 780 | 369,71 | 374,05 | – |
| 790 | 372,71 | 377,10 | – |
| 800 | 375,70 | 380,14 | – |
| 810 | 378,68 | 383,17 | – |
| 820 | 381,65 | 386,18 | – |
| 830 | 384,60 | 389,19 | – |
| 840 | 387,55 | 392,18 | – |
| 850 | 390,48 | 395,16 | – |
Таблица зависимости сопротивления датчиков от температуры
Заказать звонок Наши преимущества
8 (495) 789-96-06zakaz@electrotest.
ru
Как с нами связаться?
Московский номер
8 (495) 789-96-06
Поддержка: Добавочный 106
Бесплатный номер
8 (800) 777-96-06
E-mail для вопросов и заказов
Техническая поддержка
Контакты, график работы
Москва, Походный проезд, д.14,
Бизнес-центр “GS-Тушино”, оф. 301
Схема проездаМеста парковки
Офис: Пн-Чт 9.30-17.30, Пт 9.30-16.30,
без обеда
Склад: Пн-Чт 10.00-17.00, Пт 10.00-16.00,
без обеда
| Temp.°C | Pt1000 Ом | Ni1000 Ом | Ni1000, TK5000 Ом |
|---|---|---|---|
|
-50 |
803,10 |
743,00 |
790,88 |
|
-40 |
842,70 |
791,00 |
830,83 |
|
-30 |
882,20 |
842,00 |
871,96 |
|
-20 |
921,60 |
893,00 |
913,48 |
|
-10 |
960,90 |
946,00 |
956,24 |
|
0 |
1000,00 |
1000,00 |
1000,00 |
|
10 |
1039,00 |
1056,00 |
1044,79 |
|
20 |
1077,90 |
1112,00 |
1090,65 |
|
25 |
1097,40 |
1141,00 |
1113,99 |
|
30 |
1116,70 |
1171,00 |
1137,61 |
|
40 |
1155,40 |
1230,00 |
1185,71 |
|
50 |
1194,40 |
1291,00 |
1234,97 |
|
60 |
1232,40 |
1353,00 |
1285,44 |
|
70 |
1270,40 |
1417,00 |
1337,14 |
|
80 |
1308,90 |
1483,00 |
1390,12 |
|
90 |
1347,00 |
1549,00 |
1444,39 |
|
100 |
1385,00 |
1618,00 |
1500,00 |
|
110 |
1422,00 |
1688,00 |
1556,98 |
|
120 |
1460,60 |
1760,00 |
1615,39 |
|
130 |
1498,20 |
1883,00 |
1675,18 |
|
140 |
1535,80 |
1909,00 |
1736,47 |
|
150 |
1573,10 |
1987,00 |
1799,26 |
Снятые с производства модели
Техническая документация
Бесплатный номер 8 (800) 777-96-06
Московский номер 8 (495) 789-96-06
Copyright © 2019 Electrotest Engineering
Политика конфиденциальности
Таблица преобразования датчика Pt100
Значения сопротивления в Омах от 0°С до +400°С
R (0) = 100 Ом 0°С
| °С | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 0 | 100,00 | 100,39 | 100,78 | 101. 17 | 101,56 | 101,95 | 102,34 | 102,73 | 103.12 | 103,51 |
| 10 | 103,90 | 104,29 | 104,68 | 105.07 | 105,46 | 105,85 | 106,24 | 106,63 | 107.02 | 107,40 |
| 20 | 107,79 | 108.18 | 108,57 | 108,96 | 109,35 | 109,73 | 110.12 | 110,51 | 110,90 | 111,28 |
| 30 | 111,67 | 112.06 | 112,45 | 112,83 | 113,22 | 113,61 | 113,99 | 114,38 | 114,77 | 115,15 |
| 40 | 115,54 | 115,93 | 116,31 | 116,70 | 117.08 | 117,47 | 117,85 | 118,24 | 118,62 | 119. 01 |
| 50 | 119,40 | 119,78 | 120,16 | 120,55 | 120,93 | 121,32 | 121,70 | 122.09 | 122,47 | 122,86 |
| 60 | 123,24 | 123,62 | 124.01 | 124,39 | 124,77 | 125,16 | 125,54 | 125,92 | 126,31 | 126,69 |
| 70 | 127.07 | 127,45 | 127,84 | 128,22 | 128,60 | 128,98 | 129,37 | 129,75 | 130.13 | 130,51 |
| 80 | 130,89 | 131,27 | 131,66 | 132,04 | 132,42 | 132,80 | 133,18 | 133,56 | 133,94 | 134,32 |
| 90 | 134,70 | 135,08 | 135,46 | 135,84 | 136,22 | 136,60 | 136,98 | 137,36 | 137,74 | 138,12 |
| 100 | 138,50 | 138,88 | 139,26 | 139. 64 | 140.02 | 140,39 | 140,77 | 141,15 | 141,53 | 141,91 |
| 110 | 142,29 | 142,66 | 143.04 | 143,42 | 143,80 | 144,17 | 144,55 | 144,93 | 145,31 | 145,68 |
| 120 | 146,06 | 146,44 | 146,81 | 147,19 | 147,57 | 147,94 | 148,32 | 148,70 | 149,07 | 149,45 |
| 130 | 149,82 | 150.20 | 150,57 | 150,95 | 151,33 | 151,70 | 152.08 | 152,45 | 152,83 | 153,20 |
| 140 | 153,58 | 153,95 | 154,32 | 154,70 | 155.07 | 155,45 | 155,82 | 156,19 | 156,57 | 156,94 |
| 150 | 157,31 | 157,69 | 158. 06 | 158,43 | 158,81 | 159,18 | 159,55 | 159,93 | 160,30 | 160,67 |
| 160 | 161.04 | 161,42 | 161,79 | 162,16 | 162,53 | 162,90 | 163,27 | 163,65 | 164.02 | 164,39 |
| 170 | 164,76 | 165,13 | 165,50 | 165,87 | 166,24 | 166,61 | 166,98 | 167,35 | 167,72 | 168,09 |
| 180 | 168,46 | 168,83 | 169,20 | 169,57 | 169,94 | 170,31 | 170,68 | 171,05 | 171,42 | 171,19 |
| 190 | 172,16 | 172,53 | 172,90 | 173,26 | 173,63 | 174,00 | 174,37 | 174,74 | 175. 10 | 175,47 |
| 200 | 175,84 | 176,21 | 176,57 | 176,94 | 177,31 | 177,68 | 178.04 | 178,41 | 178,78 | 179,14 |
| 210 | 179,51 | 179,88 | 180,24 | 180,61 | 180,97 | 181,34 | 181,71 | 182.07 | 182,44 | 182,80 |
| 220 | 183,17 | 183,53 | 183,90 | 184,26 | 184,63 | 184,99 | 185,36 | 185,72 | 186,09 | 186,45 |
| 230 | 186,82 | 187,18 | 187,54 | 187,91 | 188,27 | 188,63 | 189,00 | 189,36 | 189,72 | 190.09 |
| 240 | 190,45 | 190,81 | 191,18 | 191,54 | 191,90 | 192,26 | 192,63 | 192,99 | 193,35 | 193,71 |
| 250 | 194. 07 | 194,44 | 194,80 | 195,16 | 195,52 | 195,88 | 196,24 | 196,60 | 196,96 | 197,33 |
| 260 | 197,69 | 198.05 | 198,41 | 198,77 | 199,13 | 199,49 | 199,85 | 200.21 | 200,57 | 200,93 |
| 270 | 201,29 | 201,65 | 202.01 | 202,36 | 202,72 | 203.08 | 203,44 | 203,80 | 204.16 | 204,52 |
| 280 | 204,88 | 205,23 | 205,59 | 205,95 | 206,31 | 206,67 | 207.02 | 207,38 | 207,74 | 208.10 |
| 290 | 208,45 | 208,81 | 209.17 | 209,52 | 209,88 | 210,24 | 210,59 | 210,95 | 211,31 | 211,66 |
| 300 | 212,02 | 212,37 | 212,73 | 213. 09 | 213,44 | 213,8 | 214,15 | 214,51 | 214,86 | 215,22 |
| 310 | 215,57 | 215,93 | 216,28 | 216,64 | 216,99 | 217,35 | 217,70 | 218,05 | 218,41 | 218,76 |
| 320 | 219.12 | 219,47 | 219,82 | 220,18 | 220,53 | 220,88 | 221,24 | 221,59 | 221,94 | 222,29 |
| 330 | 222,65 | 223,00 | 223,35 | 223,70 | 224.06 | 224,41 | 224,76 | 225.11 | 225,46 | 225,81 |
| 340 | 226.17 | 226,52 | 226,87 | 227,22 | 227,57 | 227,92 | 228,27 | 228,62 | 228,97 | 229,32 |
| 350 | 229,67 | 230. 02 | 230,37 | 230,72 | 231.07 | 231,42 | 231,77 | 232,12 | 232,47 | 232,82 |
| 360 | 233,17 | 233,52 | 233,87 | 234,22 | 234,56 | 234,91 | 235,26 | 235,61 | 235,96 | 236,31 |
| 370 | 236,65 | 237,00 | 237,35 | 237,70 | 238.04 | 238,39 | 238,74 | 239,09 | 239,43 | 239,78 |
| 380 | 240,13 | 240,47 | 240,82 | 241,17 | 241,51 | 241,86 | 242,20 | 242,55 | 242,90 | 243,24 |
| 390 | 243,59 | 243,93 | 244,28 | 244,62 | 244,97 | 245,31 | 245,66 | 246,00 | 246,35 | 246,69 |
| 400 | 247,04 |

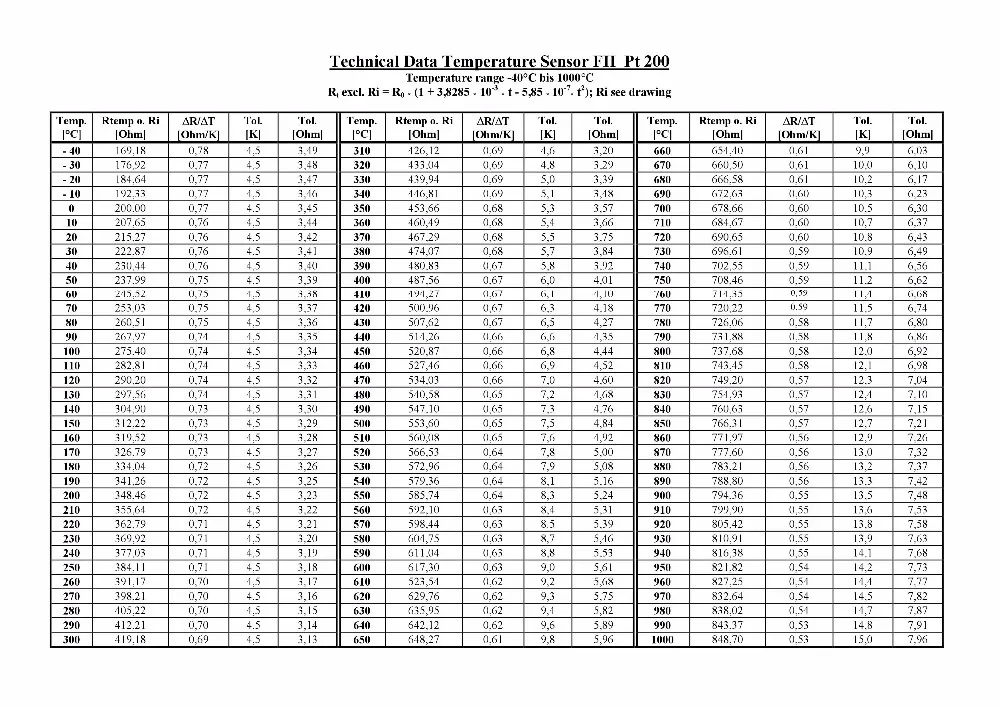

Термометр сопротивления Pt100 или Pt1000
Термометры сопротивления Pt100/Pt1000 производства WIKA
Датчик термометра сопротивления имеет электрическое сопротивление, зависящее от температуры.
Это увеличивается с температурой и поэтому известно как PTC (положительный температурный коэффициент). В соответствии с требованиями промышленных измерений в основном используются измерительные резисторы Pt100 или Pt1000. В IEC 60751 (DIN EN 60751) определены точные характеристики этих измерительных резисторов и основанных на них термометров. Для получения дополнительной информации о свойствах датчика температуры Pt100 или Pt1000 см. техническую информацию WIKA IN 00.17.
WIKA может поставить все термометры сопротивления с датчиками температуры Pt100 или Pt1000:
К обзору продукции
Видео Как работает термометр сопротивления? | Термометры сопротивления согласно IEC 60751Примечание
Ваши текущие настройки файлов cookie не позволяют отображать запрошенный контент, поскольку он предоставляется Google Ireland Ltd. (YouTube) или Google LLC (reCAPTCHA). С вашего согласия вы доверяете этим провайдерам и расширяете настройки файлов cookie для этого веб-сайта с помощью категорий «Функциональные возможности» и «Маркетинг».
Политику конфиденциальности Google и ваши настройки конфиденциальности можно просмотреть и изменить здесь.
Как устроены термометры сопротивления Pt100/Pt1000?
При промышленном использовании термометры сопротивления Pt100/Pt1000 обычно представляют собой измерительную вставку, которая устанавливается в соединительную головку и соответствующие защитные компоненты. Электрическое соединение выполняется внутри соединительной головки. Легко заменяемый блок термометра называется измерительной вставкой, состоящей из кабелепровода или кабеля из подходящего материала, чувствительный конец которого содержит один или несколько платиновых измерительных резисторов Pt100/Pt1000. Защищенная защитной гильзой точка измерения температуры может быть сконструирована таким образом, чтобы можно было заменить термометр в случае ремонта или калибровки, не мешая процессу.
Еще одним промышленным вариантом термометров сопротивления Pt100/Pt1000 являются датчики с кабелем. В этих случаях соединительный кабель соединяется непосредственно с металлической частью термометра.
Почему Pt1000 вместо Pt100?
Использование датчика температуры Pt100 или Pt1000 зависит от конкретного применения. В обрабатывающей промышленности датчики температуры Pt100 представляют собой наиболее часто используемый и самый распространенный тип датчика сопротивления во всем мире. Однако есть приложения, в которых использование датчиков температуры Pt1000 имеет смысл. Так, например, при двухпроводном подключении использование датчиков температуры Pt1000 имеет преимущество перед датчиками температуры Pt100, так как здесь влияние длины кабеля на общую погрешность измерения составляет лишь долю от влияния датчиков Pt100. Даже в термометрах с батарейным питанием более высокое номинальное сопротивление датчика температуры Pt1000 положительно влияет на энергетический баланс прибора. По этой причине аккумуляторы имеют более длительный срок службы, что означает более длительные интервалы обслуживания и, как следствие, снижение затрат на обслуживание. При использовании датчиков температуры Pt1000 необходимо убедиться, что последующая электроника обработки может действительно обрабатывать сигнал Pt1000.
В современных регуляторах температуры или устройствах отображения это обычно так, поскольку вход датчика можно свободно конфигурировать.
Почему необходимо регулярно калибровать термометры сопротивления?
С течением времени каждый измерительный прибор будет отображать изменяющиеся измеренные значения. Это связано с тем, что инструменты стареют под воздействием механических, химических или термических нагрузок. Благодаря калибровке это можно обнаружить своевременно. Поэтому необходимо регулярно калибровать термометры сопротивления Pt100/Pt1000.
Калибровка средств измерения температуры принципиально отличается от процедуры для средств измерения давления. Часто термометры калибруются только в одной фиксированной точке. Это может быть, например, тройная точка воды. Для калибровки датчиков Pt100/Pt1000 их обычно хорошо известная характеристическая кривая смещается вниз или вверх, чтобы прибор для измерения температуры показывал правильное значение в фиксированной точке.
Промышленные термометры обычно калибруются с помощью измерительного прибора более высокого качества. Это часто делается с помощью погружных ванн или печей. Как только установится тепловое равновесие между термометрами сопротивления Pt100/Pt1000 и жидкостью ванны, показания (или выходной сигнал) испытуемых элементов сравниваются с показаниями стандартного термометра. В частности, этот сценарий очень популярен на объектах, где используются сухоблочные калибраторы.
Вы можете узнать больше о калибровке в WIKA в нашем сервисном центре.
Часто задаваемые вопросы
Что означает «термистор с положительным температурным коэффициентом»?
Термисторы с положительным температурным коэффициентом хуже проводят электричество при более высоких температурах, чем при более низких. Они также известны как сопротивления PTC (положительный температурный коэффициент). Обычно PTC используются для измерения высоких температур …
более
Статьи блога
Нужна калибровка инструментов?
Мы калибруем и ремонтируем ваши измерительные приборы в аккредитованной калибровочной лаборатории DKD/DAkkS, принадлежащей WIKA, или на месте у вас.
| Принципы работы
Датчики температуры сопротивления Platinum 100 или Pt100 являются важной частью многих установок управления технологическими процессами.
Точное и воспроизводимое измерение температуры требуется для многих процессов, включая нагрев и охлаждение, химические реакции, пастеризацию и многие другие.
В этой статье мы:
– познакомим вас с принципами работы резистивного датчика температуры Platinum 100; Опишите способы интеграции термометров сопротивления Pt100 в систему измерения и управления.
Что такое датчик Pt100? R сопротивление t температура d etectors, или RTD, представляют собой класс датчиков, которые изменяют сопротивление при изменении температуры среды, в которую они вставлены.
Это изменение сопротивления пропорционально температуре и изменяется несколько линейно в зависимости от температуры.
Это означает, что при повышении температуры сопротивление RTD также увеличивается. Итак, если мы можем измерить сопротивление RTD, мы можем определить температуру. Почему это? Это полностью обусловлено физическими свойствами материала, из которого изготовлен РДТ.
В то время как RTD могут быть изготовлены из многих металлов, включая никель и медь , платина обладает физическими свойствами, которые делают его идеальным для использования в датчиках температуры RTD.
Физические свойства платины 1) Основной элемент Рассмотрим физические свойства платины. Во-первых, платина является основным элементом с химическим символом Pt . Это первая часть обозначения термометра сопротивления Pt100.
Платина имеет молекулярную массу 195, что делает ее довольно тяжелым металлом со свободными электронами, что делает ее хорошим проводником электричества, хотя и не таким хорошим, как медь или серебро.
2) Линейная формаПлатина демонстрирует электрическое сопротивление, которое изменяется почти линейно в зависимости от температуры и имеет сопротивление ровно 100,00 Ом при нуле градусов Цельсия. Именно здесь вторая часть обозначения Pt100 происходит от.
3) ИнертностьЕще одно свойство платины, которое делает ее очень ценной для измерения температуры, заключается в том, что она довольно инертна. Он не реагирует с другими соединениями в значительной степени.
Альфа Коэффициент Насколько сопротивление платины изменяется с температурой? Чистота используемой платины влияет на изменение сопротивления при изменении температуры.
Наиболее распространенный термометр сопротивления Pt100, используемый в промышленности, изменяет сопротивление со скоростью около 0,385 Ом при повышении температуры на каждый градус Цельсия.
Мы знаем, что сопротивление датчика Pt100 при нуле градусов Цельсия составляет 100 Ом, поэтому ожидаемое сопротивление при 100 градусах Цельсия будет равно 138,5 Ом.
Коэффициент 385 выводится из уравнения, которое аппроксимирует сопротивление RTD на основе его физических свойств.
Уравнение связывает сопротивление RTD при измеряемой температуре с сопротивлением при нуле градусов Цельсия. Коэффициент альфа в этом уравнении описывает скорость изменения сопротивления в зависимости от температуры.
Для Pt100 RTD мы описывали, если мы заменим значения сопротивления Pt100 RTD на ноль и на 100 градусов Цельсия, мы обнаружим, что значение альфа равно 0,00385 .
Зная альфу, мы можем рассчитать приблизительное сопротивление, которое RTD будет демонстрировать при любой температуре в пределах своего диапазона.
Резистор сопротивления Pt100 часто называют резистором сопротивления Pt100 (385) . Существуют платиновые термометры сопротивления, которые демонстрируют разные значения альфа, и они будут обозначаться соответствующими значениями альфа, например, датчик Pt100 (391) .

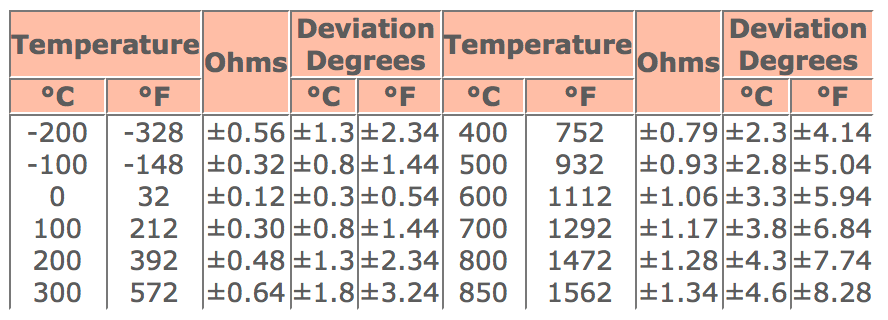

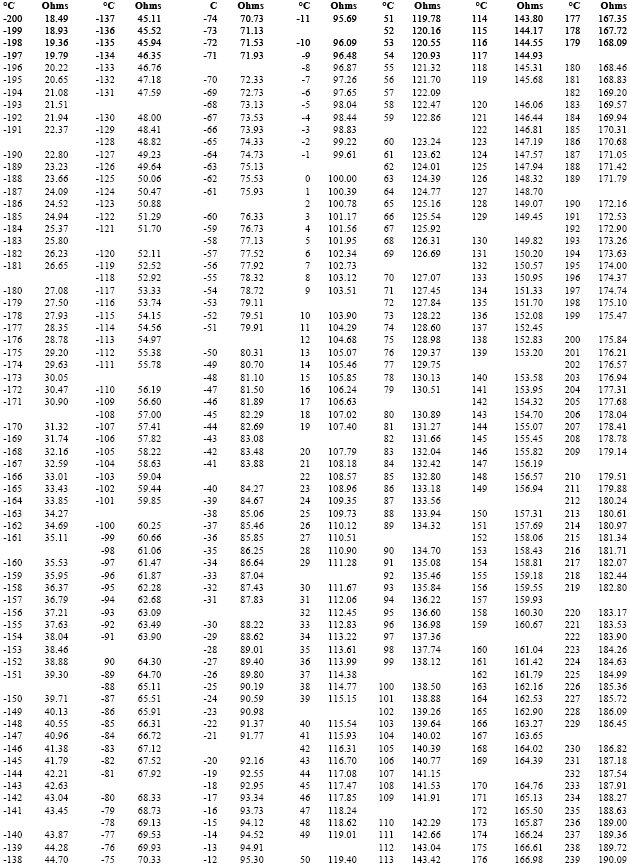

Стандартная таблица термометров сопротивления Pt100 (385)Уравнение является приблизительным, поэтому, чтобы узнать реальную температуру при любом измеренном сопротивлении, нам необходимо обратиться к опубликованной стандартной таблице сопротивлений для датчика Pt100 (385) , как показано здесь.
Резистор сопротивления Pt100 обычно изготавливается путем намотки тонкого платинового провода вокруг непроводящего сердечника, который поддерживает тонкий провод. Вся сборка заключена в оболочку для защиты датчика и придания ему устойчивости.
В промышленности термометры сопротивления обычно размещают внутри защитных металлических трубок, называемых защитными гильзами .
Длина RTD и конструкция защитной гильзы являются расчетными параметрами, определяемыми инженером по приборостроению.
Резистивные датчики сопротивления PT100 могут быть изготовлены из одного платинового провода, образуя датчик с двумя выводами.
Эти провода могут быть подключены к специальной плате ввода-вывода, предназначенной для приема входных сигналов RTD, или провода могут быть подключены к датчику температуры, который будет выдавать стандартный сигнал 4-20 мА.
В любом случае плата ввода-вывода или измерительный преобразователь будут иметь микропрограмму, которая будет определять температуру, считываемую термосопротивлением, по измеренному сопротивлению.
Таблица, которую мы показали вам ранее, запрограммирована в преобразователь и плату аналогового ввода RTD.
2-проводной Pt100 RTD Для определения сопротивления RTD используется специальная мостовая схема, называемая мостом Уитстона .
На этой схеме четыре резистора. Резисторы А, В и С одинакового номинала. Четвертый резистор — это сам RTD, и его сопротивление можно определить по напряжению, измеренному на двух ветвях моста.
Эта двухпроводная конструкция RTD не очень точна, потому что сами платиновые выводы имеют электрическое сопротивление из-за длины провода и точек подключения, в дополнение к сопротивлению из-за температуры, определяемой в точке измерения.
3-проводной Pt100 RTDЧтобы компенсировать это дополнительное сопротивление, к датчику добавляется второй платиновый провод на третьем выводе.
Этот третий вывод используется для определения сопротивления самого провода, и сопротивление вычитается из общего измеренного сопротивления, чтобы получить истинное сопротивление только из-за изменения температуры.
Эти 3-проводные RTD наиболее широко используются в промышленности. Несмотря на то, что он дороже, чем 2-проводной RTD, дополнительная стабильность и точность оправдывают добавленную стоимость.
