Класс допуска термометров сопротивления
Прежде, чем разобраться, что такое класс допуска термометров сопротивления, нужно затронуть понятие класса точности. Многие путают эти понятия, ставя их рядом, хотя они далеки друг от друга. Класс точности и класс допуска термометров сопротивления — не одно и то же!
“Класс точности” – это метрологическая характеристика измерительного прибора. Но задача термометра сопротивления не показать температуру, а преобразовать ее в электрическое сопротивление, представив ее в более удобный для измерения сигнал. То есть термометр сопротивления, по сути, не является измерительным прибором для температуры, а участвует в начальном этапе ее измерения — преобразовании, первичном преобразовании. Поэтому, если мы этим прибором не измеряем, то как мы можем использовать понятие класса точности?
Вместо класса точности мы оперируем понятием класс допуска термометров сопротивления. Во многих нормативных документах вы не найдете официального определения термина «класс допуска», там можно найти четкие определения терминов “единица допуска” или “поле”, но не “класса”.
В пункте 3.13 раздела “Термины и определения” международного стандарта МЭК 60751 “Термопреобразователи сопротивления” (введен в 2008 г) и в новом ГОСТ 6651-2009 (введен в России с 1 января 2011) максимум, что можно найти – это значение понятия “допуск”. Допуск – это максимально допустимое отклонение от номинальной статической характеристики (НСХ), выраженное в градусах Цельсия.
Термометр сопротивления преобразует температуру (градусы Цельсия) в сопротивление (Омы). Но нас интересуют только градусы Цельсия, поэтому мы обращаемся к таблице соответствий определённого сопротивления температуры. Разница фактической и вычисленной температур, взятая по модулю, не должна превышать определенного значения. Это значение и будет допуском.
Класс допуска имеет некую аналогию с погрешностью измерения. Точно так же, как величина погрешности определяет значение класса точности прибора, величина допуска определяет класс допуска термометров сопротивления: чем больше величина, тем ниже (“хуже”) класс!
Класс допуска термометров сопротивления
Существует четыре класса допуска (от «лучшего» к «худшему»): AA, A, B, C.
Следует знать, что класс допуска термометров сопротивления никак не зависит от его типа (платиновый, медный, никелевый), так же как и от чувствительного элемента (проволочный или пленочный). Класс допуска зависит только от величины допуска.
В стандарте МЭК 60751 и в ГОСТ 6651-2009 были приняты новые значения предельных отклонений ТС от стандартной функции сопротивление-температура. Также были изменены температурные диапазоны, для которых нормируется точность по стандарту. В классификацию допусков были включены пленочные термометры сопротивления. Рассмотрим таблицу.
Таблица 1. – Классы допусков и диапазоны измерений для термопреобразователей сопротивления и чувствительных элементовИз таблицы можно увидеть следующее:
- Самые точные термометры сопротивления и комплекты термопреобразователей сопротивления являются платиновые, наименее точные – никелевые;
- Класс допуска в какой-то мере определяется диапазоном измеряемых температур термопреобразователя: чем меньше диапазон, тем выше вероятность получить достоверный результат;
- Класс допуска, к которому относится термометр сопротивления определяет не только максимальное отклонение температуры от номинальной статической характеристики.
ГОСТ 6651-2009 показывает, что иметь максимальное отклонение должна не только температура, но и сопротивление термометра.
ГОСТ 6651-2009 показывает, что иметь максимальное отклонение должна не только температура, но и сопротивление термометра.Что касается последнего пункта, то максимальное отклонение сопротивления можно определить умножив величину допуска температуры (берем из таблицы) на коэффициент чувствительности термометра (вычисляется не только для каждой температуры, но и для каждого типа термометра путем решения интерполяционного уравнения, указанного в ГОСТе).
Например, допуски по сопротивлению платинового термопреобразователя сопротивления приведены в таблице 2.
Таблица 2. – Допуски по сопротивлению платинового термопреобразователя сопротивления (α=0,00391°С-1) номинальным сопротивлением 100 ОмЧтобы установить класс допуска, нужно провести испытания термометра путем сличения с показаниями эталонного термометра сопротивления. В зависимости от величины отклонения, термометру присваивается класс допуска, который в дальнейшем подтверждается или наоборот опровергается в процессе периодических поверок.
Необходимо отметить, что производитель, согласно п. 5.7 ГОСТ 6651, имеет право расширить диапазон измерений и установить допуски вне диапазона измерений по своим ТУ.
Стандарт МЭК и российский стандарт допускает задание производителем специальных допусков для платиновых термометров сопротивления, на основе допуска класса В. Эти допуски гарантируются заводом и составляют обычно 1/3 В или 1/6 В. Однако необходимо иметь в виду, что эти допуски могут реально означать только приближение термометра к номинальному сопротивлению при 0 °С, при этом зависящая от температуры часть погрешности не изменяется и соответствует классу В.
Какой класс допуска выбрать?
Класс допуска – не первая характеристика, на которую обращают внимание при выборе термометра сопротивления.
Естественно, термометры сопротивления класса С имеют наименьшую стоимость, поэтому они широко используются в сферах, где допустима погрешность, превышающая 1°С.
Оптимальное сочетание класса допуска и цены имеют термометры сопротивления класса В, используемые в промышленности практически повсеместно.
Термометры класса А используют в энергетике для определения температуры теплоносителя с максимальной точностью.
Сверхточные термометры класса АА используют исключительно в исследовательских и научных изысканиях.
НСХ термометров сопротивления
НСХ – номинальная статическая характеристика термометра сопротивления, которая представляет собой стандартную функцию сопротивление-температура R(t) . Для промышленных термометров функция установлена стандартами МЭК 60751 и ГОСТ 6651. Ввиду того, что таблицы функции объемные, мы предоставляем возможность посетителям сайта скачать их в формате pdf.
Скачать таблицы сопротивление-температура (НСХ) по ГОСТ 6651-2009>> (pdf)
Интерполяционные зависимости для рабочих термометров >>
Расчет температуры по показаниям термометра>>
Международные и национальные спецификации на термометры сопротивления
| Организация, страна | стандарт | тип проволоки (альфа) | Номинальное сопротивление при 0 °С |
| Платиновые термометры | |||
| Росстандарт (Россия) | ГОСТ 6651-2009 | 0. 003850.00391 | 100 100 |
| International Electrotechnical Commission (IEC) | IEC 60751 | 0.00385 | 100 |
| British Standards Association (BS) | BS 1904 | 0.00385 | 100 |
| FachnormenausschuB Elektrotchnek im Deutschen NormenausschuB (DIN) | DIN 43760 DIN IEC751 | 0.00385 | 100 |
| Japanese Standard Association (JIS) | JIS C 1604 | 100 | |
| МОЗМ (OIML) | OIML R84 | 0.00385 0.00391 | – |
| ASTM International | ASTM E 1137 | 0.00385 | 100 |
| American Scientific Apparatus Makers Association (SAMA) | RC21-4 | 0.003923 | 98.129 |
| US Department of Defense | MIL-T-24388 | 0.00392 | 100 |
| Медные термометры | |||
| Россия | ГОСТ 6651-2009 | 0. | 100 |
| МОЗМ (OIML) | OIML R84 | 0.00428 0.00426 | – |
| Minco (USA) | стандарт Minco | 0.00427 0.00427 | 9.035 100 |
| Thermometrics Corporation (USA) | отраслевой стандарт | 0.00427 0.00427 0.00427 0.00421 0.00421 | 10 9.035 100 (25 °C) 100 1000 |
| Никелевые термометры | |||
| Россия | ГОСТ 6651-2009 | 0.00617 | 100 |
| МОЗМ (OIML) | OIML R84 | 0.00617 | – |
| FachnormenausschuB Elektrotchnek im Deutschen NormenausschuB (DIN) | DIN 43760 | 0.00618 | 100 |
| Minco (USA) | Standard Minco nickel (“Nickel A”) | 0.00672 | 100 |
| Никель-железные термометры | |||
| Minco (USA) | стандарт Minco | 0. 005180.00527 0.00527 | 604 908.4 1816.81 |
00426 0.00428Прямой и обратный расчет зависимости сопротивление-температура реализован в программе TermoLab
Таблицы термопар, схемы RTD и другие файлы
Downloads – Таблицы термопар, схемы RTD и многое другоеДиаграммы и многое другое
ЗАГРУЗКИ
На этой странице вы найдете наши таблицы сопротивлений RTD, а также наши таблицы термопар. Мы также предоставляем вам дополнительные ссылки и загрузки, которые могут быть вам полезны.

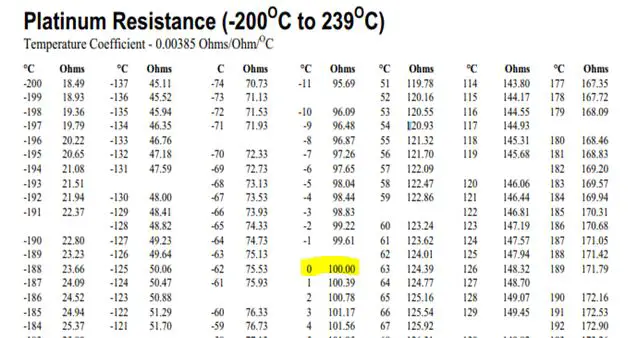

Таблица сопротивления Pt100
Таблица сопротивления Pt1000
Таблица термопар типа E
J Type Thermocouple Chart
K Type Thermocouple Chart
N Type Thermocouple Chart
T Type Thermocouple Chart
Company Brochure
This company brochure gives you an overview of our company.
Загрузить брошюру компании
Загрузка программного обеспечения
Если вы ищете наше программное обеспечение для настройки наших преобразователей, перейдите по этой ссылке.
Перейти к загрузке программного обеспечения
Заполните эту форму, и мы свяжемся с вами в течение двух рабочих дней.
Имя
Электронная почта
Интересующий продукт
Дополнительные требования (необязательно)
Страна
Конфиденциальность
Настоящим я даю согласие на то, чтобы Italcoppie обрабатывала мои данные, как указано в политике конфиденциальности, для ответа на мой запрос.
Мы используем файлы cookie на нашем веб-сайте. Некоторые из них необходимы, в то время как другие, которые можно активировать с вашего согласия, помогают нам улучшить этот веб-сайт и ваш опыт.
Настройки конфиденциальности- Существенный
- Статистика
Принять все
Сохранять
Закрывать
Индивидуальные настройки конфиденциальностиСведения о файлах cookie политика конфиденциальности
Настройки конфиденциальности
Здесь вы найдете обзор всех используемых файлов cookie.
Принять все Сохранять Закрывать
Настройки конфиденциальностиОсновные (1)
Основные файлы cookie обеспечивают выполнение основных функций и необходимы для правильной работы веб-сайта.
Показать информацию о файлах cookie Скрыть информацию о файлах cookie
| Имя | Печенье Борлабс |
|---|---|
| Провайдер | Владелец этого веб-сайта |
| Назначение | Сохраняет настройки посетителей, выбранные в окне файлов cookie Borlabs Cookie. |
| Имя файла cookie | печенье borlabs |
| Срок действия файла cookie | 1 год |
Статистика (1)
Статистика
Статистические файлы cookie собирают информацию анонимно. Эта информация помогает нам понять, как наши посетители используют наш веб-сайт.
Показать информацию о файлах cookie Скрыть информацию о файлах cookie
| Принять | Веб-аналитика Матомо |
|---|---|
| Наименование | Веб-аналитика Матомо |
| Провайдер | Датчики Italcoppie |
| Назначение | Cookie от Matomo, используемый для аналитики веб-сайта. Генерирует статистические данные о том, как посетитель использует веб-сайт. |
| Политика конфиденциальности | Matomo Cloud Privacy Policy |
| Хост(ы) | matomo.cloud |
| Имя файла cookie | Диспетчер тегов Матомо |
| Срок действия файла cookie | 2 года |
Внешние носители (1)
Внешние носители
Контент с видеоплатформ и социальных сетей по умолчанию заблокирован.
Если файлы cookie внешних носителей принимаются, доступ к этому содержимому больше не требует ручного согласия.
Показать информацию о файлах cookie Скрыть информацию о файлах cookie
| Принять | YouTube |
|---|---|
| Наименование | YouTube |
| Провайдер | Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Ирландия |
| Назначение | Используется для разблокировки контента YouTube. |
| Политика конфиденциальности | https://policies.google.com/privacy?hl=en&gl=en |
| Хост(ы) | google.com |
| Имя файла cookie | Ютуб |
| Срок действия файла cookie | 6 месяцев |
политика конфиденциальности
Обзор оборудования> Регистраторы данных LOG > RMS-LOG-T30-868/915 > Датчики
Принцип измерения
Устройство выполняет измерение температуры с регулируемым интервалом для каждого подключенного датчика PT100, сохраняет значения и, если возможно, передает их на сервер.
Устройство имеет два встроенных аналого-цифровых преобразователя (АЦП) для подключения двух датчиков PT100. PT100 можно подключить к АЦП по 2-, 3- или 4-проводной технологии.
Соединения PT100
Соединение | Описание |
4-проводная технология | 4-проводная технология обеспечивает наиболее точные результаты измерения, она полностью исключает влияние соединительных кабелей на результат измерения, так как также компенсируются любые различия в сопротивлении соединительного кабеля |
3-проводная технология | Влияние сопротивления линии в значительной степени компенсируется 3-проводной технологией. Предпосылкой для этого, однако, является то, что сопротивления линий одинаковы. |
2-проводная технология | В 2-проводной технологии сопротивление линий питания к датчику поступает в измерение как погрешность. |
Таким образом, 2-проводная технология дает самые неточные результаты измерения по сравнению с 3 различными методами подключения.
Номер | Маркировка | Функция | |
|---|---|---|---|
1 | В+ | Блок питания + | |
2 | В- | Блок питания – | |
3 | 1F+ | РДТ 1 Force+ | |
4 | 1С+ | RTD 1 Датчик+ | |
5 | 1С- | RTD 1 Датчик- | |
6 | 1F- | RTD 1 Force- | |
7 | 2F+ | Датчик сопротивления 2 Force+ | |
8 | 2С+ | RTD 2 Датчик+ | |
9 | 2S- | Датчик RTD 2 — | |
10 | 2Ф- | RTD 2 Force- |
Расчет температуры
Свойства платинового термометра сопротивления определены в стандарте IEC751 (Европа: EN60751).
Текущий стандарт EN60751+A2:1995 основан на ITS9.0, Международная температурная шкала 1990 года.
В соответствии с этим стандартом сопротивление платины преобразуется в соответствующую температуру по следующим формулам.
Диапазон температур | Формула |
|---|---|
от -200 °C до 0 °C | R(T) = R0 (1 + AT + BT2 + C( T – 100°C) T3) |
от 0 °C до 850 °C | R(T) = R0 (1 + AT + BT2) |
R(T) текущее измеренное сопротивление при температуре T | |
R0 => номинальное сопротивление PT100 и составляет 100 Ом при 0 °C (ITS90) | |
Коэффициент Каллендара ван Дузена
| А = 3,9083 * 10-3 °С-1 |
B = -5,775 * 10-7 °C-2 | |
C = -4,183 * 10-12 °C-3 |
С помощью этих формул и соответствующих таблиц расчета в диапазоне от -200 °C до +850 °C можно рассчитать или интерполировать каждую температуру для соответствующего измеренного сопротивления PT100.
Пример таблицы PT100: https://www.omega.de/temperature/Z/pdf/z252-254-de.pdf
Для высокоточных измерений PT100 коэффициенты Callendar van Dusen могут быть адаптированы к соответствующему датчику PT100.

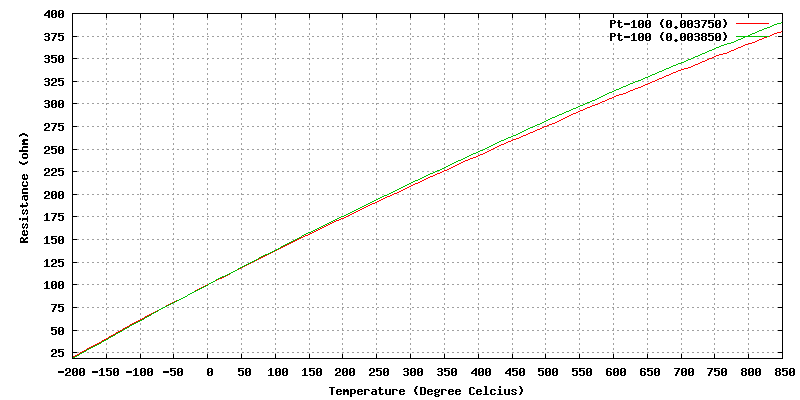

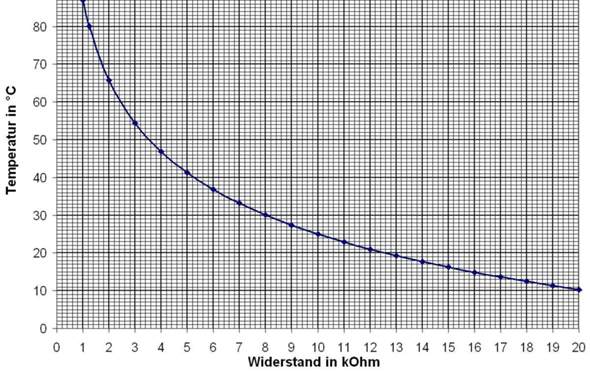

Характеристическая кривая
Это характеристическая кривая Pt100 с температурным коэффициентом α = 3,851 x 10-3 °C-1:
Преобразование значения сопротивления 90 в значение температуры a2 С помощью формул для расчета температуры, описанных выше, внутренне рассчитывается таблица, которая используется для преобразования измеренного значения сопротивления в соответствующую температуру. Эта таблица также учитывает возможное изменение коэффициентов Callendar van Dusen и рассчитывается для каждого изменения и каждого перезапуска.
Описание | Расчет |
|---|---|
Температура | T(R) = Tlow + ((R – Ilow) * ((Thigh – Tlow) / (Ihigh – Ilow))) |
| | R = текущее измеренное значение сопротивления (заводская настройка) |
Ilow = следующее значение таблицы (индекс) ниже RMeas | |
Ihighw = следующее значение таблицы (индекс), превышающее RMeas | |
Tlow = To Ilow значение связанной таблицы | |
Thigh = To Ihigh связанное значение таблицы |
Если текущее измеренное сопротивление выходит за пределы таблицы, измерение недействительно.
