Капает клапан водонагревателя – Почему капает воды из предохранительного клапана водонагревателя

24 Марта 2022

Просмотров:  3924213902

Время чтения:  8 минут

Содержание

Функции предохранительного клапана

Разновидности и конструкция клапана

Принцип работы клапана

Объем вытекаемой воды

Причины возникновения и способ устранения протечки

Коротко о главном

Водонагреватели пользуются популярностью среди владельцев квартир и частных домов. Благодаря им можно не зависеть от работы коммунальных служб, например при отключении горячей воды. В процессе эксплуатации некоторые детали могут выйти из строя, также некоторые пользователи сталкиваются с ситуацией, когда капает клапан водонагревателя. В этом случае необходимо как можно скорее найти причину протечки и устранить ее.

Протечка воды требует немедленного ремонта оборудования

Функции предохранительного клапана

Предохранительный клапан относится к основным элементам на водонагревателе. В период работы вода в баке нагревается, образуется пар, в итоге повышается давление в системе. Сбросить его через сток невозможно из-за того, что основные краны перекрыты. Лишнее давление собирается в бачке.

Когда температура воды достигнет 60-65 °C, начинает работать предохранительный клапан снижения давления – устройство выключается. В данный момент давление доходит до 3 бар в общей системе и до 4 бар в баке. Показатели считаются нормальными.

Если функциональность детали нарушена, то температура воды продолжит увеличиваться, давление также будет постепенно расти. При очень завышенных значениях вода перейдет в парообразное состояние и спровоцирует разрыв бака.

Главными функциями предохранительного элемента считаются:

• Защита от протекания жидкости в систему водоснабжения, когда в ней нет воды.
• Возможность сбросить избыточное давление вручную или автоматически.
• Компенсация гидроударов, от которых может пострадать бак (явление нечастое, но возможное).

Важно! Нарушение работы клапана может стать причиной снижения функциональности всей конструкции.

Выбрать водонагреватель и необходимые для него комплектующие можно в нашем интернет-магазине.

Предохранительный клапан защищает бак от разрыва при высоком давлении

Разновидности и конструкция клапана

Предохранительные клапаны по виду конструкции бывают:

• Монолитные. Это моноблок, во внутренней части которого запрессованы необходимые детали.
• Разборные. В них присутствует отверстие, через него открывается доступ во внутреннюю часть изделия после снятия крышки.

По способу отвода лишней воды выделяют изделия:

• У которых капли воды вытекают из выступающего патрубка.
• Которые оснащены замкнутым трубопроводом с выводом в канализацию.

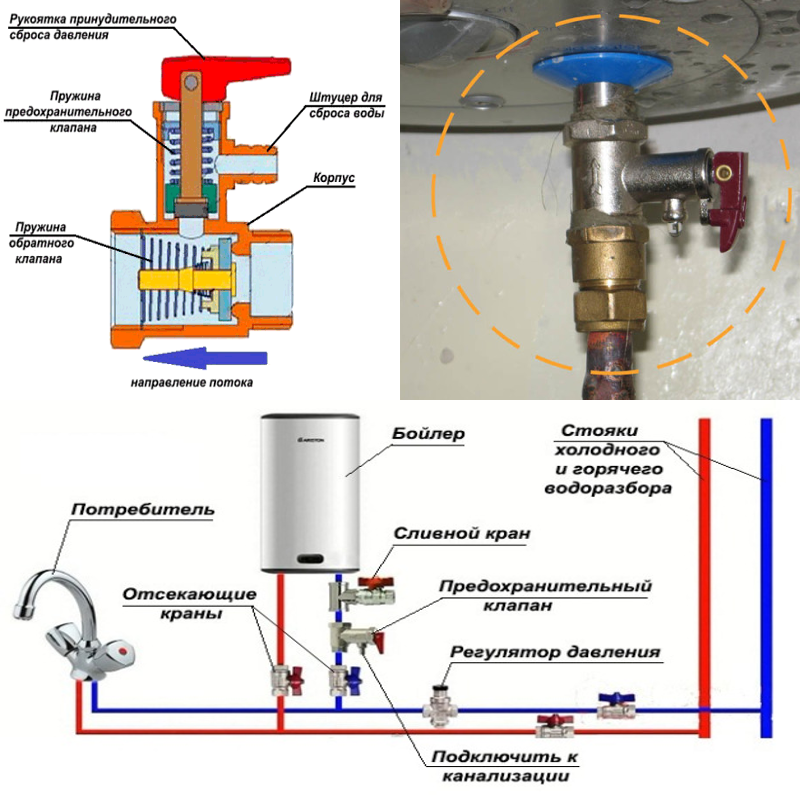

Основными элементами конструкции клапана являются:

• Корпус. Включает резьбу для крепежа (внутри и снаружи), а также патрубок в боковой части. Основными материалами для изготовления являются латунь или сталь. Покрытие выполняют из никеля, цинка или хрома.
• Большой цилиндр. Находится в нижней части корпуса. Открывается при включении крана на раковине и в момент заполнения бойлера. Когда значения давления внутри прибора и в общей системе сравняются, цилиндр закрывается. При этом вода не стекает обратно в трубу для подачи.

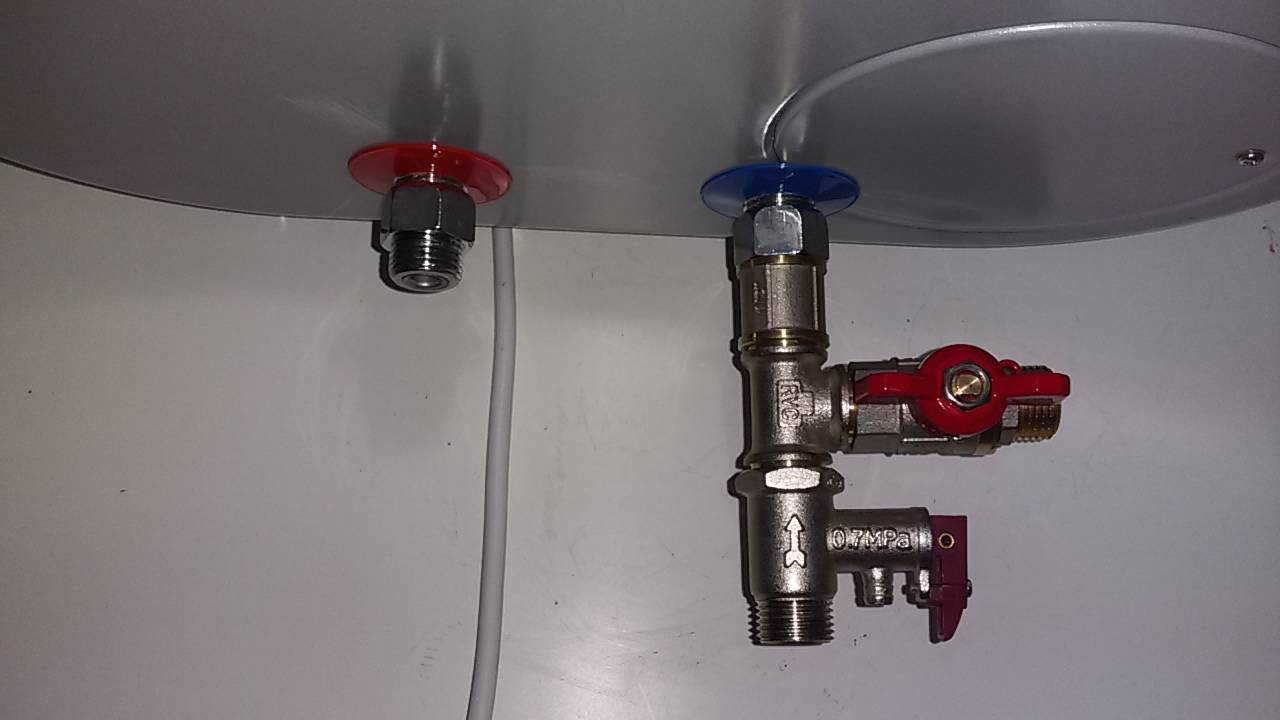

Предохранительный клапан находится на подводящей трубе к бойлеру

• Малый цилиндр. Расположен в середине изделия, отличается наличием пружины большой мощности. Если показатели давления становятся выше нормальных, она сжимается. В результате освобождается дренажное отверстие, куда сливается вода.

На рынке представлены модели с ручкой спуска. Подобные изделия позволяют контролировать работоспособность конструкции. Для этого необходимо слегка поднять рычаг вверх, после чего открывается пружинка, а вода сбрасывается. Действие рекомендуется осуществлять каждый месяц. Благодаря ручке легко слить всю жидкость из бака.

Ответственные производители всегда указывают на деталях маркировку, для изготовления используют качественные материалы. Стоимость подобных деталей существенно выше, однако они отличаются более длительным сроком службы и обеспечивают лучшую безопасность.

Принцип работы клапана

Прежде чем выяснить, почему капает вода из предохранительного клапана водонагревателя и как исправить данную проблему, стоит понять принцип работы элемента. Схема его функционирования достаточно простая:

• Когда давление в водонагревателе меньше, чем в системе, пластинка клапана находится в открытом положении под воздействием потока жидкости. При уравнивании показателей пружинка пододвигает заслонку ближе к корпусу, в результате чего вода перестает течь.

При постоянном обслуживании оборудования протечек не будет

• При нагреве происходит постепенное увеличение температуры воды и давления в баке. Если превышений в значениях нет, работа элемента не меняется.
• При достижении критической отметки давления происходит сжатие пружины, открывается выход к штуцеру, через него сливается небольшое количество воды. При понижении давления пружинка снова перекрывает отверстие, а вода перестает вытекать.

Исходя из принципа работы детали, понятно, что небольшой объем воды должен иногда подтекать. Это происходит при понижении давления и в период нагрева воды.

Объем вытекаемой воды

Если капает клапан на водонагревателе, допустимый объем воды, который может вытечь из него, довольно небольшой. Этот показатель зависит от многих параметров – давления, температуры, объема бака. Среднее значение варьируется от 1,5 до 3% в сутки.

Причины возникновения и способ устранения протечки

Существует несколько причин, почему течет предохранительный клапан водонагревателя.

В видео специалист предлагает несколько вариантов решения проблемы, связанной с протечкой клапана

Основными причинами, почему капает вода из предохранительного клапана водонагревателя, специалисты называют:

• Производственный брак. Основными проблемами в данном случае являются некачественные пружины и отсутствие герметичности цилиндров. Как правило, данными недостатками отличаются дешевые изделия и подделки. Вода будет подтекать в любом случае.
• Засоры. При использовании воды низкого качества либо при неправильной очистке элемента на нем скапливаются твердые частицы, которые не дают пружинкам разжаться. При данной проблеме подтекание будет происходить даже при отключенном водонагревателе и закрытом кране.
• Высокое значение давления в системе. Часто возникает в квартирах, расположенных на верхних этажах и отличающихся подачей воды сверху. Из-за регулярно повышенного напора подтекание воды будет происходить постоянно.
• Наличие механических повреждений. Нередко возникает во время перевозки либо установки. Также внутренние элементы легко нарушить при чистке устройства. В результате образуются небольшие отверстия, через которые будет подтекать жидкость.
• Протечки в накопительном баке. Как правило, вода более заметна на наружной части конструкции, однако иногда кажется, что протечка присутствует на клапане. Основные причины подобного явления – ржавчина или нарушение швов.

В видео рассказывают, почему с бойлера капает вода с клапана и опасно ли это

• Протечка в верхней части прибора. Происходит при слабых соединениях, затвердевании прокладки под гайкой, недостаточном количестве использованной ФУМ-ленты. Это самая частая причина, почему капает с клапана водонагревателя.
• Слабые и старые пружины. После некоторого периода использования детали становятся менее упругими, сжатие происходит при минимальном напоре, в результате наблюдается подтекание. В этом случае требуется полная замена детали.

Некоторые владельцы оборудования сталкиваются с тем, что вода подтекает из клапана и ночью. Это может происходить потому, что коммунальные службы часто не отлеживают разницу между ночным и дневным расходом воды. При этом давление в системе остается прежним, а водозабор меньше. В результате предохранительный клапан срабатывает, а вода подтекает.

Решить проблему можно двумя способами: заменить необходимый элемент или отремонтировать уже установленный. Если второй вариант предпочтительнее, то следует придерживаться следующего плана:

• Перекрыть воду на входе в оборудование.
• Отключить питание от электрической сети, а также провода от клемм под крышкой.
• Отделить подводные трубки, извлечь шаровой кран и предохранительный клапан.
• Подсоединить гибкие трубки к патрубкам, чтобы задать правильное направление потоку воды.

Для замены датчика выбирают аналогичную деталь

• Измерить давление воды с помощью манометра.
• Очистить детали от остатков ФУМ-ленты и тщательно проверить на наличие дефектов.
• Прочистить бак, ТЭН, промыть стенки, удалить накипь.
• Промыть клапан, чтобы избавиться от засорений. Для этого оставить его в растворе лимонной кислоты и воды (1/10) на 15 минут. После обработать элемент силиконовой смазкой и установить на место.

Если не удалось восстановить работоспособность старого элемента, стоит установить новый.

Коротко о главном

Если вода течет из предохранительного клапана водонагревателя, стоит как можно скорее установить причину. Выделяют несколько факторов, которые способны привести к подтеканию воды. Справиться с подобной проблемой возможно самостоятельно. Если поврежден клапан, можно попробовать провести его ремонт или полностью заменить. Если причина протечки заключается в неисправности бойлера, может потребоваться его замена.

Сталкивались ли вы с протечкой бойлера через клапан? Что вызвало протечку и как удалось ее устранить?

Автор

Геннадий Алексеев Специальность: Инженер

Поделиться

Поделиться

⚡Почему течет с клапана бойлера?✔️ santehservis.dp.ua

Добрый день уважаемые читатели!!! Хочу пролить свет на часто задаваемый вопрос, почему течет с клапана водонагревателя?

Что такое клапан сброса давления или как его еще называют обратный клапан или предохранительный клапан. Данная деталь – неотъемлемая часть водонагревателя и всегда идет в комплекте с ним!!! Монтаж клапана при установке водонагревателя – обязателен!!!

Итак, почему с клапана капает вода?

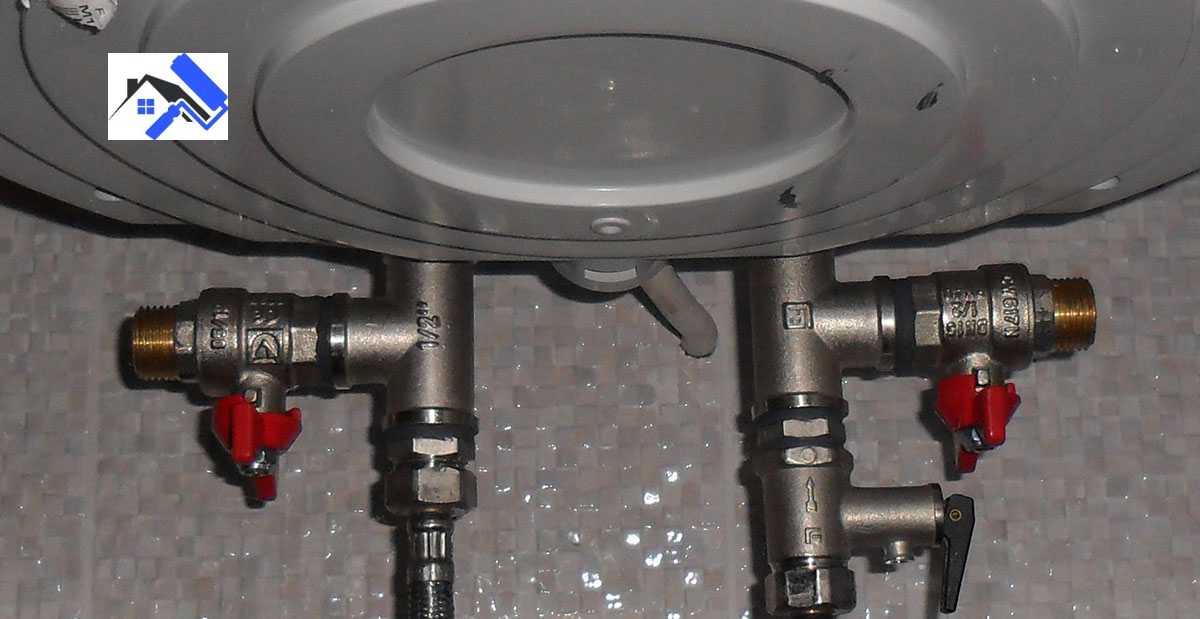

Клапан сброса давления устанавливается на патрубок холодной воды, расположенный в правой части водонагревателя!!!  И предназначен для сброса излишнего давления, с водонагревателя, которое образуется при нагреве воды в бойлере !!!

Рис 1.

Водонагреватели накопительного типа для бытовых нужд имеют объёмы от 5 до 200 л и все, поголовно, комплектуются этим клапаном. При нагреве воды в бойлере образовывается излишнее давление, данное условие известно еще из курса физики за 7 класс. И дабы бойлер не «разорвало» или же не выдавило фланцевое соединение, устанавливают клапан сброса давления! И при завышенном давлении внутри водонагревателя он срабатывает на сброс! При монтаже водонагревателей, зачастую ставят силиконовую (дренажную) трубочку и перенаправляют сброс прямо в канализацию (см. рис 2,3) при том условии если есть такая возможность. В худшем случае дренаж направляют в любую емкость.

      Рис 2

                                                                                    Рис 3

И на основании выше сказанного, делаем вывод!!! Когда с клапана капает вода – хорошо!!! Значит клапан работает и полностью выполняет заданную функцию!!! Плохо когда с клапана не капает вода – чревато выходом из строя водонагревателя и потопом для себя и соседей!!!

Но, если с клапана течёт сразу при подаче холодной воды в бойлер, то у вас в системе водопровода очень высокое давление – более 6 атм. !!! Срочно установите редуктор давления!!! И желательно ставить редуктор мембранного типа, а не поршневого. У них дольше срок службы и они держат динамическое и статическое давление. Поршневые – только динамическое.
Редуктор давления значительно сократит расход воды!!! Спасёт ваш бойлер от излишнего давления и от гидроударов!!! Тем самым значительно продлевает срок службы бойлера и любой другой сантехники! Также соответственно редуктор сокращает к минимуму сбрасывание воды с защитного клапана!

Ну а чтобы полностью избавиться от проблемы сбрасывания воды с защитного клапана, то нужно устанавливать расширительный бачок. Но для него соответственно нужно место.

Почему течёт с клапана бойлера и другие основные вопросы по водонагревателям смотрите также видео:

← Что такое магниевый анод? Зачем в бойлере нужен магниевый анод? Как часто нужно менять магниевый анод? | Почему с бойлера выходит очень мало горячей воды? →

Течь предохранительного клапана водонагревателя: почему он протекает и что с этим делать

Водонагреватели оснащены предохранительным клапаном температуры и давления, также известным как TPRV. Этот клапан позволяет воде или пару выходить из водонагревателя, если температура или давление становятся слишком высокими. Это предотвращает взрыв водонагревателя или превращение его в ракету.

При протечке ТТРВ на водонагревателе обычно несложно устранить; просто замените клапан. Эти клапаны стоят менее 15 долларов, и замена клапана является основной работой. На YouTube есть множество видеороликов, показывающих, как это сделать, и весь проект, вероятно, не займет больше пятнадцати минут.

Если снова не начнет течь.

Если при замене TPRV снова начинает течь, это, вероятно, означает, что клапан выполняет свою работу; это сброс избыточного давления. Когда это происходит, исправление становится немного более сложным, и необходимо устранить некоторые неполадки.

Убедитесь, что установлен правильный клапан

TPRV водонагревателя настроен на выпуск при 150 PSI или 210° по Фаренгейту. Эти номера будут напечатаны прямо на клапане или на бирке, прикрепленной к клапану. См. ниже.

Если предохранительный клапан для бойлера случайно установить на водонагреватель, он с самого начала будет течь как сумасшедший. Эти клапаны могут выглядеть одинаково, но они настроены на срабатывание при давлении 30 фунтов на квадратный дюйм, а не 150 фунтов на квадратный дюйм.

Если новый TPRV установлен правильно, но все еще протекает, возможно, у вас проблема с давлением.

Чрезмерное давление

Если давление в водопроводной системе превысит 150 фунтов на квадратный дюйм, TPRV даст течь. Докопаться до сути этого вопроса должно быть довольно просто и понятно. Купите манометр с дополнительным индикатором, показывающим скачки давления, и подключите его к водопроводной системе. Неважно, подключен он к трубе с горячей или холодной водой, потому что оба будут под одинаковым давлением.

Самый простой способ сделать это — взять манометр с резьбой для садового шланга, подсоединить его к внешнему крану для садового шланга и открыть кран. Если это не вариант, вы также можете использовать кран для горячей или холодной воды для стиральной машины. Вы должны ожидать, что давление будет где-то в диапазоне 40-80 фунтов на квадратный дюйм при отсутствии другой воды. Если давление превышает 80 фунтов на квадратный дюйм, его следует откорректировать. Это слишком много для вашей системы. Решение – установка регулятора давления. Попросите сантехника сделать это, так как им нужно будет установить расширительный бак одновременно. Я вернусь к ним через минуту.

Приемлемое давление

Если давление находится в допустимом диапазоне, возможно, у вас периодически возникает проблема с избыточным давлением, которую можно легко восстановить. Запустите горячую воду в сантехнику, пока не исчерпаете запас горячей воды в водонагревателе, и продолжайте пускать воду еще несколько минут. Если у вас открыто несколько приборов, это займет от десяти до пятнадцати минут. Теперь остановите подачу воды на все ваши светильники и подождите.

Вы только что заменили горячую воду в водонагревателе на холодную, поэтому водонагреватель некоторое время будет работать. Это приведет к значительному расширению воды до тех пор, пока термостат водонагревателя не будет удовлетворен. Это может занять около часа или двух. В большинстве случаев эта вода будет расширяться обратно через впускное отверстие для холодной воды, вплоть до водопровода, поступающего в дом. Муниципальный водопровод дома действует как гигантский расширительный бак… и никто этого не замечает. Это показано на диаграмме ниже.

Ваш манометр не должен немного измениться, пока это происходит. Однако, если давление увеличивается с этим тестом, вы сделали важное открытие. У вас закрытая система!

Закрытая система

Закрытая система существует, когда вода не может покинуть ваш дом. Один из способов добиться этого — установить обратный клапан на водопроводе, поступающем в дом. Я не часто их вижу в Миннесоте, но периодически вижу.

Другим способом создания закрытой системы является установка регулятора давления со встроенным обратным клапаном. При установке любого из них вода не может покинуть дом. Когда вода расширяется и не может никуда уйти, давление в системе возрастает. Посмотрите на свой манометр, чтобы убедиться в этом. Как только давление достигнет 150 фунтов на квадратный дюйм, TPRV должен выполнить свою работу и дать течь.

Исправление для закрытой системы

При наличии закрытой системы на трубопроводе распределения воды в доме необходимо установить расширительный бак где-нибудь в водопроводной системе. Это простое и понятное решение; расширительный бачок даст воде куда-то деться при расширении, а ТТРВ на водонагревателе перестанет доставлять проблемы.

Расширительные баки требуются, когда существует закрытая система, как производителями водонагревателей, так и нормами сантехники. Сантехнические нормы и правила штата Миннесота требуют наличия расширительного бака при установке регулятора давления (608.2):

В распределительном трубопроводе холодной воды после каждого такого регулятора должен быть установлен одобренный расширительный бак для предотвращения образования избыточного давления из-за теплового расширения и для поддержания заданного давления регулятора.

Кроме того, раздел 608.3 требует наличия расширительного бака при установке обратного клапана или обратного клапана на линию подачи воды:

Водяная система, оснащенная обратным клапаном, обратным клапаном или другим нормально закрытым устройством, препятствующим сбросу давления здания обратно в водопроводную сеть, должна быть оснащена одобренным, включенным в список и соответствующим размером расширительным баком или другим одобренное устройство, имеющее аналогичную функцию для контроля теплового расширения.

Если расширительный бачок уже установлен, а проблема с избыточным давлением все еще есть, значит проблема в расширительном бачке. Я расскажу о расширительных баках в блоге на следующей неделе.

5 вещей, которые вы должны знать

Где находится предохранительный клапан водонагревателя?

Если вы заметили какие-либо проблемы с предохранительным клапаном водонагревателя, вам необходимо знать, где он находится на водонагревателе. Обычно вы можете найти его сверху или сбоку этого прибора. Это клапан, соединенный с пластиковой или металлической выпускной трубкой, направленной вверх.

Давление водонагревателя уже установлено, когда вы получаете водонагреватель (или покупаете дом, в котором он уже есть). Он фактически приварен к баку; вы увидите резьбовое отверстие там, где оно находится.

Вы не можете заменить или удалить его. Сам клапан был ввернут во входное резьбовое отверстие.

Это сделано из соображений безопасности. Все сделано в соответствии со стандартами, установленными сантехническими нормами. Поэтому, если у вас возникли проблемы с клапаном, вам придется вызвать профессионала, чтобы он починил его.

Это говорит о том, что если у вас проблемы только с выпускной трубкой, ее легко заменить. Вам не придется сливать или выключать водонагреватель, и вы можете справиться с этим самостоятельно.

При этом, учитывая, что могут быть другие проблемы, вызывающие проблемы с выпускной трубой — проблемы, связанные с высоким давлением или температурой воды, — безопаснее всего обратиться к профессионалу.

Проверка предохранительных клапанов

Если вы подозреваете, что в вашем водонагревателе возникла проблема с предохранительным клапаном, вы можете провести проверку. На самом деле это хорошая идея, если у вас нет никаких проблем, так как этот тип обслуживания защитит ваш водонагреватель и вас самих.

Перед тестированием не забудьте переодеться в закрытую обувь, чтобы не обжечься.

Для начала определите, где находится предохранительный клапан. Обычно вы можете найти его на подводе холодной воды, который находится в верхней части резервуара для воды, с правой стороны, где входное отверстие.

Сделав это, осмотрите сливную трубку, чтобы убедиться, что она надежно закреплена. Затем возьмите ведро и поставьте его под сливную трубку.

Теперь слегка потяните металлический рычаг клапана, чтобы небольшое количество воды — четверть стакана или около того — вылилось в ведро.

Наконец, отпустите уровень, чтобы он быстро встал в исходное положение. Если он быстро не возвращается в исходное положение, значит, ваш клапан водонагревателя не работает и его необходимо заменить.

Ремонт предохранительного клапана водонагревателя

Если предохранительный клапан водонагревателя не работает должным образом, это обычно происходит по одной из двух причин. Он либо залипает, так что не открывается или закрывается должным образом, либо имеет течь, что означает, что он постоянно капает, понижая давление воды.

Фиксация залипшего клапана

Если ваш клапан заедает, он застревает в закрытом (внизу) или открытом (выдвинутом) положении. Если он закрыт, то клапан не сможет сбросить тепло или давление, которые накапливаются в закрытой системе водонагревателя. В результате может быть разрыв.

С другой стороны, если он открыт, из него будет постоянно вытекать вода, что может привести к затоплению вашего дома.

Иногда эту проблему легко решить, несколько раз открыв и закрыв рычаг клапана. Однако, если он продолжает прилипать, вам необходимо его заменить.

Устранение утечки клапана сброса давления

Протекает ваш водонагреватель? Перед заменой убедитесь, что он не исходит из клапана. Если ваш предохранительный клапан протекает, это может быть связано с тем, что он неправильно установлен в резьбовом отверстии бака. Это довольно распространенная проблема, если вы недавно заменили свой старый клапан на новый. Чтобы устранить эту проблему с этой причиной, вы должны предпринять несколько шагов.

Во-первых, выключите водонагреватель. Подождите, пока он полностью остынет. Затем снимите клапан и снова вкрутите его в отверстие резервуара для воды.

Еще одна причина, по которой клапан может протекать, заключается в том, что внутри разгрузочного отверстия скопился осадок или грязь.

Чтобы устранить течи в клапане, потяните назад рычаг металлического пружинного клапана, после чего вы спустите воду, которая падает в ведро.

Если рычаг защелкнулся в исходное положение и продолжает течь, необходимо перекрыть газовый клапан, повернув его в положение «выключено».
