Коаксиальный дымоход для двухконтурного газового котла

Содержание

• Отличие от обычных труб: что нового
• Конструкция и принцип работы
• Как работает конструкция
• Что входит в стандартную комплектацию
• Коаксиальный дымоход для газового котла: материалы для изготовления
  • Пластик
  • Нержавеющая сталь
• Достоинства и недостатки использования
• Как и где правильно установить коаксиальный дымоход газового котла
• Монтаж
• Установка коаксиального дымохода для газового котла: инструкция, требования и нормативы
• Требования к монтажу
• Проблема неправильного уклона
• Выбор типа установки
• Вентиляция

Тем, кому интересно, что это такое – коаксиальный дымоход для газового котла, пригодится материал этой статьи о самостоятельном монтаже и устройстве такой конструкции. Современный выбор на рынке отопительных приборов от различных производителей поражает своим разнообразием, все больше пользователей выбирают водогрейные устройства всевозможной конструкции для автономных систем теплоснабжения.

Отличие от обычных труб: что нового

Прежде всего, он выделяется большей эффективностью и безопасностью. Предназначен для отвода горячих дымовых газов, содержащих вредные вещества, образующиеся в процессе горения. Его усовершенствованная конструкция подходит для моделей с закрытой камерой сгорания.

Стоимость гораздо выше, чем простого стального изделия, но эксплуатационные качества полностью оправдывают такие вложения. Намного проще купить его, чем сделать самостоятельно, хотя возможен и этот способ. Принципиальное отличие такого газоотвода от обычного состоит в том, что чистый воздух заходит в него с улицы, а не забирается изнутри котельной.

Конструкция и принцип работы

Само название в переводе означает «двойной канал». Имеются в виду две трубы различных по диаметру, при этом одна вставляется во внутрь второй. По своей сути, устройство коаксиального дымохода для газового котла – комплект из пары труб, вложенных одна во вторую – узкая внутри широкой. Чтобы их центральные оси совпали между собой, их поверхности соединяются перемычками, удерживающими в нужном положении.

Внутренний контур диаметром от 60 мм предназначен для отвода продуктов сгорания. Через внешний, диаметром от 100 мм, осуществляется подвод воздуха, называемый «впуском». Поступление кислорода нужно для максимального сжигания топлива, что значительно увеличивает КПД котла и снижает вредность выбросов в атмосферу.

Как работает конструкция

Воздушные массы с улицы попадают внутрь по трубе большего диаметра. Проходя по внешнему каналу, они поглощают тепло от внутренней, служащей для отвода отработанных газов. Движение воздуха различного качества и температуры происходит в разные стороны. В топочную камеру он попадает уже горячим, не тратится дополнительная энергия на его нагревание, что существенно увеличивает КПД. Вместе с этим уменьшается расход газа в единицу времени, это делает отопительное оборудование гораздо более экономичным.

Нагреваясь от внутренней части, воздух наружного канала одновременно охлаждает ее, предотвращая перегревание. Такая особенность, во-первых, обеспечивает долгий срок службы, а во-вторых, делает возможным его установку даже в деревянном доме без какой-либо дополнительной защиты: в исправном состоянии он совершенно не пожароопасен. Но все же его часто дополнительно теплоизолируют базальтовым утеплителем, так как это значительно улучшает тягу и КПД.

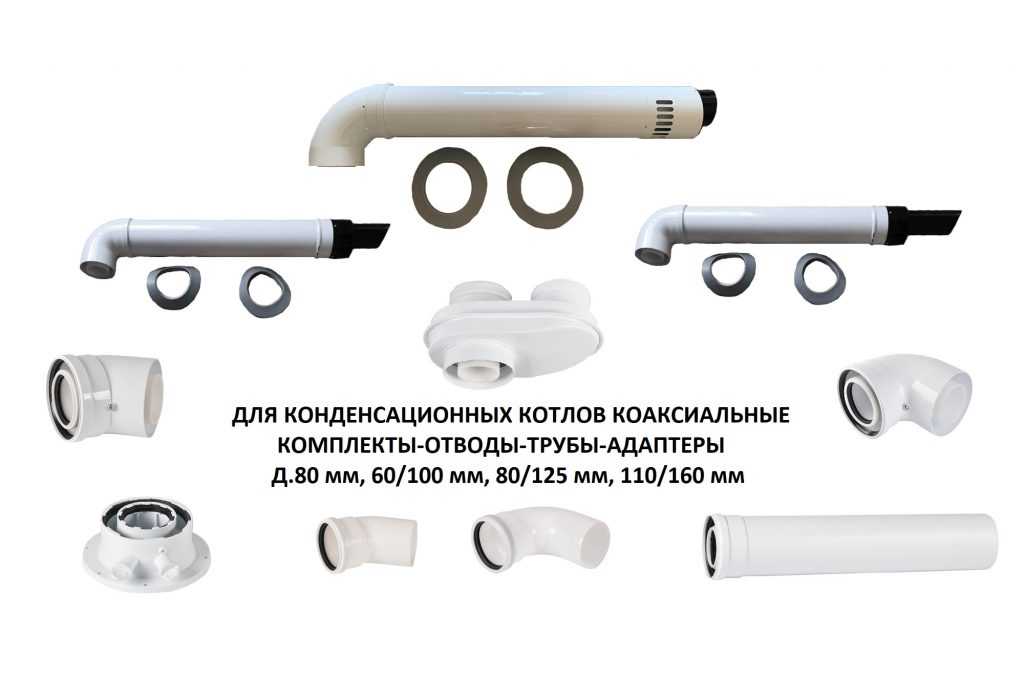

Что входит в стандартную комплектацию

Основная составляющая, – это коаксиальная труба, которая проходит от теплогенератора и выходит на улицу. Она состоит из трех деталей:

• адаптер;
• отвод на 90°, 30° и 45°;
• сама труба.

Если житель многоквартирного дома хочет иметь газовый котел с закрытой камерой сгорания, реализация этой идеи будет возможна только в случае наличия поквартирного отопления, и тогда труба будет входить в шахту.

Ориентировочный комплект выглядит следующим образом:

• коаксиальная труба 1,0 м и компенсатор 0,5 м;
• «колено» – угловой переходник, 45° либо 90°, для соединения;
• тройник для подключения;
• переходная муфта;
• регулятор тяги;
• узел для профилактической очистки устройства;
• конденсатоотвод;
• защитный экран наружной части;
• закрепляющие хомуты;
• опорная площадка;
• конус;
• фланец для крепления к стене дома;
• кольцевые прокладки для придания герметичности и плотности в местах соединений.

Ассортимент и цены деталей магазина Феррум можно уточнить в прайслисте на сайте.

Коаксиальный дымоход для газового котла: материалы для изготовления

На рынке отопительных приборов представлены различные варианты.

Пластик

Трубы из полимерного материала с высокой термоустойчивостью выдерживают нагревание до 205°C, подходят для устройств конденсационного типа. К их плюсам относят легкость установки, небольшой вес, а также доступную цену. Однако стоимость себя оправдывает: подобные изделия недолговечны, их приходится часто менять, к тому же они не годятся для других видов газовых котлов, так как имеют ограничения на подключение к ним.

Срок их службы составляет не более 5 лет. Пластиковые детали возможно использовать только для отвода газов в низкотемпературном режиме: максимальную температуру превышать запрещается, так как это приведет к неисправности устройства.

Нержавеющая сталь

Стальные детали гораздо более востребованы в суровых российских климатических условиях, особенно в северных регионах, где отопление приходится использовать большую часть года. Например, дымоходы серии Craft LAS выполнены из аустенитной нержавеющей стали AISI 316. Это позволяет использовать их с конденсационными котлами, имеющими низкие температуры продуктов горения.

Топливо в таких теплогенераторах насыщенно водородом и, как следствие, характеризуется высокими значениями температуры точки росы. В данных условиях высока опасность образования конденсата и агрессивной кислотной среды. Такая сталь пригодна для эксплуатации в широком температурном диапазоне и стойкая к большому количеству концентрированных кислот, поэтому идеально подходит для обслуживания систем поквартирного отопления.

Нержавеющая сталь устойчива к воздействию агрессивных веществ, ее термостойкость гораздо выше, чем самого прочного пластика – до 550°C. Изделия из «нержавейки» подразделяются на 2 вида:

• Неутепленные (двухконтурные) – имеют более примитивную конструкцию, внутренняя часть обладает кислотоустойчивостью. Она долговечна и может быть использована для жилых и промышленных помещений. К ограничениям относится ее обязательная термоизоляция, для уменьшения выхода конденсата в холодный период.
• Утепленные (трехконтурные: сэндвич-двухконтурная труба) – подходят для размещения на улице или в не утепленной шахте. Наиболее часто применяются для вертикального отвода дыма в многоэтажных домах сразу от нескольких котлов. Имеет возможность подключения к устройству как с естественной, так и с принудительной системой отвода дымовых газов. Такая конструкция обладает лучшими аэродинамическими характеристиками и долгим сроком эксплуатации – до 30 лет. К минусам относят необходимость предварительного сложного расчета, который приходится заказывать в проектной организации. Это обязательное требование, так как дымоход с вертикальным отводом и наружным воздухозабором монтируют на этапе строительства здания, а значит, он должен быть заложен в проект.

Наша продукция

Одностенные дымоходы

Двустенные дымоходы

Монтажные элементы

Достоинства и недостатки использования

Рассмотрим положительные и отрицательные характеристики.

Плюсы:

• Затягивание воздушных масс снаружи, что позволяет сохранить неизменным состав воздуха в котельной. Нет ни постороннего запаха в помещении, ни гари. Это значительно снижает требования к вентиляции и площади, а значит, уменьшает расходы. Котел с закрытой топкой разрешается устанавливать даже в непроветриваемых помещениях, ведь он потребляет кислорода немногим больше, чем обычная газовая горелка.
• Экономичность использования топлива и более высокий КПД оборудования.
• Экологичность: так как сырье полностью сгорает, в атмосферу выделяется с дымом меньше загрязняющих веществ.
• Быстрый монтаж и введение в эксплуатацию.
• Возможность совмещения с любым отопительным прибором, а также использования для многоквартирных жилых зданий с высотой в несколько этажей.
• Если монтаж произведен правильно, это позволяет значительно увеличить тягу.

Недостатки системы:

• Образование конденсата, содержащего токсичные вещества и требующего особых условий хранения и утилизации.
• Второй недостаток вытекает из первого: это необходимость согласования установки с Санэпиднадзором и получение разрешения, а также штраф в случае неправильной утилизации ядовитых отходов.
• Довольно высокая цена. Пластиковые детали более доступны, но и служить они будут недолго. В целях экономии некоторые пользователи пытаются изготавливать трубу из подручных средств. Однако это небезопасно, так как может привести к поломке и последующему тяжелому или даже смертельному отравлению ядовитыми газами. Так что в этом случае бережливость неуместна.
• Ограничен по конструкции отопительных приборов, так как подходит только для газовых с закрытой топкой.
• Без утепления при температуре ниже -10° наружный выход может покрываться наледью, а изоляция требует дополнительных расходов и работ.

Как и где правильно установить коаксиальный дымоход газового котла

Газоотвод такого типа устанавливают на конденсационных и турбированных отопительных приборах с закрытой топочной камерой или на конвекторе. Подача воздуха бывает естественной либо с механическим побуждением, для чего обычно используют приточный вентилятор. Такой способ газообмена подходит для любой автономной системы отопления с одним или двумя контурами.

Подобная система представляет собой две отдельно стоящие трубы, диаметром от 80 мм. Одна из них предназначена для подвода воздуха в камеру сгорания, вторая – для отвода дымовых газов. В конструктивном плане различий между деталями на «впуск» и «выпуск» не существует.

Монтаж

Процесс должен производиться профессионалами в соответствии с правилами пожарной безопасности в РФ и нормами проектирования, а по завершении необходима эксплуатационная проверка всей системы.

• Монтаж осуществляется от теплогенерирующего аппарата вверх к устью.
• Канал дымохода должен быть прикреплен к несущей конструкции здания при помощи кронштейнов или хомутов для избежания вибрации и шумов.
• Отдельные элементы должны соединяться друг с другом по раструбной системе.
• Герметичность канала по завершении монтажа необходимо проверить под рабочим давлением.
• В случае, если ось дымохода располагается в горизонтальной плоскости, канал прокладывается с уклоном 0,5 — 1,5% по направлению от котла.
• Перед началом эксплуатации необходимо проверить проходимость трубок для сбора конденсата и температуру на поверхности дымохода. При необходимости его теплоизолировать.
• Рекомендуется сборка элементов на силиконовый герметик стойкий к кислотам и температурам до 200°С.

Установочный набор снабжается руководством по сборке, так что с этим можно справиться самостоятельно. Наиболее важный момент – это подбор места выхода. В небольшом частном доме можно определить его самостоятельно, а в многоквартирном потребуется проектирование, причем еще на этапе строительства здания. В случае, если положение горизонтальное, он не может быть направлен на соседские окна, если расстояние между постройками составляет менее 50 м. Важна также высота от корпуса устройства до наружного выхода.

Напольный тип оборудования по нормативам требует метровой высоты, для настенного этот показатель вдвое меньше. Длина коаксиальной трубы для установки дымохода к двухконтурному газовому котлу по нормам может достигать 5 м в горизонтальном положении, со всеми поворотами и углами. Стыки уплотняют специальными муфтами: силиконовый уплотнитель или герметик не подходят для этой задачи. Рекомендуется сборка элементов дымохода на силиконовую смесь стойкую к кислотам и температурам до 200°С.

А также необходимо утепление для предотвращения образования наледи.

В пеноблочном здании газоотвод монтируется внутри стены. Кирпичные постройки позволяют установить его снаружи. При устройстве вывода учитываются как характеристики ограждающих конструкций здания, так и нормативы СНиП.

Установка включает несколько последовательных этапов:

• Место выхода может быть загерметизировано монтажной пеной, а затем украшено специальными декоративными решетками для эстетичного внешнего вида. Их сажают на клей или крепят жидкими гвоздями, а внутри укрывают оборудование гипсокартонным коробом.
• Присоединение выполняется при помощи адаптера, и дальнейшего подключения к нему тройника с конденсатоприемником. Диаметр патрубка у котла и дымохода должны обязательно совпадать. Эта деталь размещается сверху или сбоку на корпусе, первый вариант значительно легче монтируется.
• Удлинение трубы. Один конец вставляется в другой, затем они закрепляются обжимными хомутами. Для углов применяют муфты на 45° и 90°, которые также входят в комплектацию поставляемого оборудования. Всего конструкция должна включать не более 3-х колен и иметь общую длину до 3-х метров. Жесткая фиксация хомутами очень важна, так как она обеспечивает хорошую тягу.

Установка коаксиального дымохода для газового котла: инструкция, требования и нормативы

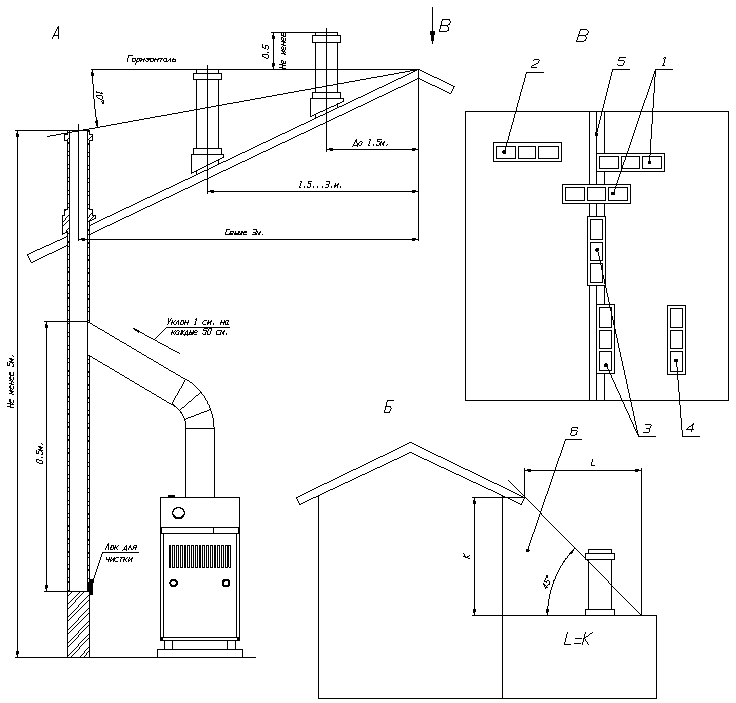

Процесс производится по правилам и нормам СНиП, под номером 2.04.08-87 и 2.04.05-91. Все проектные расчеты и монтаж выполняются с соблюдением существующих норм, в ином случае не будет согласования проекта Газовой службой и в получении разрешения на использование устройства может быть отказано.

Требования к монтажу

• В многоэтажных домах обязательно соблюдается условие расположения в удалении от дверных проемов и окон, находящихся с ней на одной высоте: минимально 0,5 м, а для проема, располагающегося непосредственно сверху – 1 м и больше. Вопреки распространенному мнению, опасность отравления вредными продуктами сгорания совершенно отсутствует. Дым быстро рассеивается в атмосфере, при правильной установке не влияет на жителей квартир на верхних этажах здания. Однако, при нарушениях монтажа на стеклах окон, находящихся по соседству, может выпадать конденсат, насыщенный вредными веществами.
• Соблюдение правил противопожарной безопасности: в деревянном здании необходимо прокладывать негорючие материалы (в идеале – теплоизолирующе на основе базальтового волокна) в зазоре дымоходом и стенкой.
• Если труба прокладывается горизонтальным способом через смежное нежилое помещение, то ее длина не должна превышать 3-5 м.
• При установке оголовка дымохода на фасаде здания его расположение не должно быть меньше 2 м над уровнем грунта.
• Диаметр выходного отверстия в кирпичной стене стоит делать больше сечения патрубка дымохода на 1 см, а в сооружении из дерева – на 5 см.
• Зазор между трубой и деревянной стеной должен быть от 5 см.
• Запрещается вывод отработанных дымовых газов от конденсационного котла в обыкновенную трубу.
• Минимальное расстояние до окон и дверей соседнего жилья по нормам допускается 1,5 м (если выход дыма не направлен на них).
• В многоквартирных жилых домах запрещено выводить в одну систему газоотвода дымовые газы от оборудования с естественной вытяжкой и с механическим побуждением.
• Должен соблюдаться отступ от стены, минимум 30 см.

Проблема неправильного уклона

Рекомендуется угол наклона дымохода не более 2-3° в сторону отопительного прибора. При другом варианте создаются условия для возможного стекания конденсата на землю придомового участка, что делать категорически запрещено, так как он насыщен отравляющими веществами.

Также при неправильном расчете зимой на оголовке образуется иней, а то и сосульки, которые приводят к повреждению детали, если льда накопилось слишком много и отключению газового котла. Причина этого явления в том, что внешняя часть устройства слабо нагревается и не может быстро растопить наледь. Поэтому на трубе, имеющей уклон к земле, в зимнее время могут образовываться большие сосульки.

Долго шли споры о том, действительно ли количество образования конденсата обратно пропорционально диаметру выходного отверстия. Но проблема была решена созданием специальной детали устройства – конденсатоприемника. Вместе с трехпроцентным уклоном он полностью устраняет проблему вытекания капель образующейся жидкости.

Выбор типа установки

У коаксиального дымохода может быть горизонтально либо вертикально расположенный отвод. У обоих вариантов есть свои существенные преимущества и недостатки.

Горизонтальный легче устанавливать, он требует меньшего количества деталей, зато вертикальный позволяет вывести наружную часть привычным образом – на крышу, и не проделывать отверстие в стене. Вертикальный чаще устанавливают в многоквартирных зданиях высотой более одного этажа, когда требуется выведение продуктов сгорания сразу от нескольких отопительных приборов.

В частных домах чаще используют горизонтальные, отводя отработанные газы на придомовую территорию с задней части здания, где они рассеиваются в воздухе. У этого способа есть ограничение: по санитарным нормам, в радиусе 50 м не должно находиться жилье.

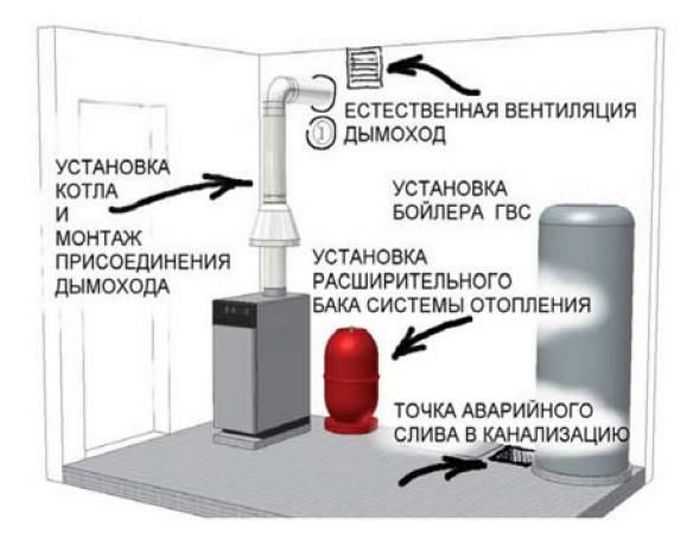

Вентиляция

По правилам, такие системы можно устанавливать даже в полностью закрытых помещениях. Но возникает необходимость поддерживать циркуляцию воздуха в комнате, для регуляции влажности, при повышении которой увеличивается риск коррозионных процессов.

Коррозия со временем приводит к деструктивным изменениям корпуса оборудования, и в итоге, к выходу его из строя и остановке. В этом случае в помещение все же может попадать некоторое количество ядовитых газов. Во избежание отравления ими рекомендуется регулярное проветривание и хорошая вытяжная система вентиляции с механическим побуждением. Отлично подойдут для этих целей, например, канальные центробежные вентиляторы, бытовые и промышленные.

Кондиционирование воздуха в помещениях с котельной не требуется. В маленькой комнате достаточно будет простого, но регулярного проветривания через окно или дверь.

Установка коаксиального дымохода для газового котла

Коаксиальный дымоход – это эффективная система притока кислорода и отведения продуктов сгорания, при которой одна труба вмонтирована в другую. Установка коаксиального дымохода для газового котла обеспечивает правильную работу оборудования, высокий КПД, эффективное вытягивание дымовых газов из камеры сгорания. «Сантехник Портал» поможет разобраться с нюансами выбора и монтажа коаксиальной системы дымоотвода своими руками.

Содержание

1. Устройство и принцип действия
2. Преимущества и недостатки установки
3. Разновидности коаксиальных труб
4. Правила монтажных работ
5. Горизонтальный или вертикальный?
6. Какие инструменты и материалы потребуются?

В ряду приспособлений для отведения продуктов сгорания для газовых котлов коаксиальный дымоход стоит особняком. Само значение слова «коаксиальный», значит «соосный», то есть, когда один предмет вставлен в другой. Здесь это две трубы, которые не соприкасаются между собой, благодаря системе перемычек.

Причина высокой эффективности установки коаксиального дымохода для газового котла этого заключается в разном предназначении труб:

1. Малая (внутренняя) — используется для отведения продуктов сгорания топлива.
2. Большая (наружная) — применяется для подачи кислорода в камеру сгорания.

В результате получается, что отходы сожжения газа и свежий приток воздуха не перемешиваются в одной трубе, как в случае с традиционным дымоходом. Системы подачи и отведения надежно изолированы друг от друга. Данная современная конструкция идеально подходит для газового прибора отопления с закрытой камерой сгорания, обеспечивая полную безопасность и высокую эффективность.

Чтобы создать коаксиальный дымоход своими руками, нужно взять две трубы разного диаметра и поместить узкую трубу в широкую. Кроме того, необходимо их зафиксировать и в то же время разделить специальными перемычками так, чтобы центральные оси обеих трубок совпадали. Ну вот, конструкция коаксиального дымохода для газового котла готова.

На практике данное приспособление легче приобрести в готовом виде, чем тратить силы и финансы на покупку всех компонентов конструкции и сборку устройства. Цена на готовые изделия с коаксиальным принципом работы немного выше, чем на стандартный дымоход, но затраты возместятся в полной мере.

Монтаж коаксиального дымохода даёт возможность захватывать воздух с улицы, а не из помещения, где находится котел, и подавать его напрямую в топку.

В итоге совершается абсолютно естественный теплообмен: горячий газ передает свое тепло соседствующему прохладному потоку воздуха.

Воздушная масса попадает в камеру сгорания уже в разогретом виде, что значительно повышает общий КПД котельного оборудования, поскольку отпадает необходимость тратить тепловую энергию на нагревание воздуха. При этом температура внешней трубы дымохода намного ниже, чем у стандартного дымохода. Данный фактор и делает устройство наиболее безопасным.

Добиться максимально эффективного действия, можно осуществив установку коаксиальных дымоходов для настенных газовых котлов с закрытой камерой сгорания и принудительной тягой. Впрочем, напольный вариант тоже неплох.

У такой конструкции имеется ряд преимуществ перед традиционной системой дымоотвода:

1. Возможность горизонтального размещения. В этом случае не нужно делать отверстие в потолке или крыше. Достаточно проделать дыру в стене или вывести трубу прямо в окно.
2. Отсутствие возможности проникновения угарных газов в помещение, поскольку система газохода полностью изолирована и не связана с воздушным пространством комнаты.
3. Воздушные массы с улицы попадают в камеру сгорания уже подогретыми, что значительно повышает КПД котла.
4. Безопасность. Соосный дымоход надежно защищен от риска возгорания, так как система в некоторой степени охлаждается уличным воздухом.
5. Не нужно оборудовать отдельное помещение для котельной. Строительные нормы позволяют установить газовый котел с коаксиальным дымоходом даже на кухне или в прихожей.
6. Отсутствие необходимости в организации принудительной вентиляции, что существенно облегчает процесс монтажа котельного оборудования.
7. Универсальность. Соосная система дымоотвода прекрасно сочетается с любым отопительным оборудованием – газовым, твердотопливным или на жидком топливе.

Кроме того, поскольку у данных конструкций несколько иные правила установки, чем у традиционных устройств, то коаксиальный дымоход занимает меньше места. Монтажные работы по его обустройству не требуют специальных знаний и особого мастерства.

Стоит сказать, что недоставки у соосного устройства также имеются:

1. Высокая цена. При этом вертикальный коаксиальный дымоход для газового котла на 40% больше стоимости классической конструкции, тогда как цена горизонтальных моделей выше лишь на 30%.
2. Протяженность максимальной длины коаксиального дымохода составляет всего 3 метра для горизонтального трубопровода и 6 метров для вертикального устройства.
3. Коаксиальная конструкция часто способствует образованию конденсата в процессе работы, поэтому такую систему иногда необходимо дополнительно утеплять и устанавливать специальные приемники.

Несмотря на перечисленные минусы, преимуществ у соосной системы больше, поэтому она пользуется популярностью.

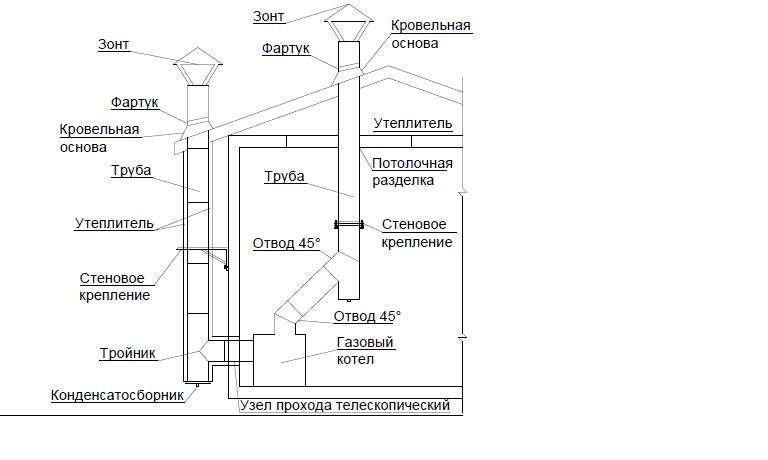

Монтаж каналов дымохода может выполняться двумя способами — вертикально и горизонтально. В первом случае труба проводится через крышу, а при втором методе вывод делается через стену или оконный проем. В основной массе применяется горизонтальная установка конструкции.

Технические свойства соосного газохода и период его эксплуатации во многом исходит от материала изготовления труб:

1. Алюминий. Легкий и недорогой материал. Главными его преимуществами считаются выносливость по отношению к температурным перепадам и высокие противокоррозионные свойства. При этом высокие температуры алюминий выдержать не способен, поэтому трубы из этого материала в коаксиальных системах применяются редко. Как правило его используют в комплексном сочетании с пластиком.
2. Пластик. Часто дымоотводы из термоустойчивой пластмассы применяют при монтаже конденсационных газовых котлов. Кроме легкого веса и возможности выдерживать нагрев свыше 200 градусов, пластик отличается сравнительно низкой стоимостью. Пластиковые соосные трубы без особых усилий монтируются. Однако продолжительность их эксплуатации все же невысока. Используются подобные газоходы только в системах дымоотвода с низким температурным режимом.
3. Нержавейка. Изделия из нержавеющей стали наиболее качественные и эффективные. Такой дымоход не деформирует от влияния внезапных температурных скачков и отлично переносит нагрев до 550 градусов. Нержавейка отличается высокой устойчивостью к агрессивным веществам, а срок эксплуатации достигает 35 лет.

Для коаксиальной системы вывода сгораемых газов могут использоваться два типа трубок из нержавеющей стали:

• Утепленные. Как правило, применяются для монтажа вертикальных дымоотводов. Данная труба значительно увеличивает аэродинамические свойства приспособления и устанавливается в ходе возведения строения.
• Неутепленные. Используются как для бытовых, так и для промышленных дымоходов коаксиального типа. Характеризуется продолжительностью эксплуатации. К недостаткам можно отнести высокую конденсацию паров.

При выборе труб для коаксиального дымохода надлежит обращать внимание на рекомендации, отмеченные производителем отопительного оборудования.

Дымоходы данной разновидности могут быть вмонтированы в горизонтальном или вертикальном положении. Первый вариант предпочтительнее, поскольку является более простым и отнимает меньше полезного пространства. Однако при монтаже необходимо соблюдать определенные нормы и правила установки:

• промежуток от трубы до уровня земли по внешней стороне дома должно быть не меньше 2 м;
• трубка должна быть размещена не менее, чем в 0,5 метра по горизонтали от окон, дверей, вентиляционных отверстий;
• такую же дистанцию до этих объектов необходимо выдержать и по вертикали;
• если над вентиляционным каналом расположено окно, промежуток до его нижнего края должно составлять не меньше 1 метра;
• свободное пространство перед коаксиальным дымоходом должно составлять не меньше 1,5 метров, то есть вблизи не должно быть стен, заборов, столбов и других подобных препятствий;
• если нет специального приспособления для сбора конденсата, то трубу соосного газохода следует расположить под уклоном к земле;
• величина подобного уклона может варьироваться в границах 3-12 градусов;
• запрещается выведение дымоходного канала не на улицу, а в другое здание или помещение: подъезд, подвал, тоннель, арку;
• дистанцию в 20-30 см необходимо выдержать между трубой дымохода и газовыми трубами, если они проходят рядом.

Ещё один значимый показатель – диаметр трубы и патрубка котла. По габаритам они должны совпадать. Ни в коем случае не допускается монтаж трубы, диаметр которой меньше, чем размер отводящего патрубка котла.

Отдельно стоит рассмотреть ситуацию, когда выход трубы соосного дымопровода размещен непосредственно под балконом или каким-нибудь навесом. Это вполне допустимая ситуация, однако при этом нужно учитывать следующий момент.

Следует мысленно провести окружность в плоскости, перпендикулярной стене. Центром окружности станет место соединения навеса и стены, а радиусом — длина навеса или балкона. Труба газохода должна выступать за пределы этой условной границы. Получается, что чем ближе к навесу располагается отверстие для дымохода, тем длиннее должна быть наружная часть трубки.

Перед началом монтажных работ нелишне тщательно изучить технический паспорт и устройство котла, чтобы убедиться, что размеры патрубка и дымохода соответствуют поставленным нормам. Патрубок котла может размещаться сверху или сбоку. Принято считать, что верхнее расположение патрубка облегчает процесс установки.

Горизонтальный или вертикальный тип установки исходит от особенностей строения, в котором размещено отопительное оборудование. В пространстве между котлом и стеной для вывода трубы не должно быть абсолютно никаких инородных объектов, это важнейшее требование безопасности.

В то же время место выхода дымохода из стены и патрубок нагревателя, к которому его подсоединяют, должно разделять не меньше1,5 м по вертикали. Трубка тоже должна располагаться под небольшим уклоном – около 3 градусов, чтобы создать условия для оттока конденсата.

Реализовать все условия, которые предъявляются к горизонтальной установке соосного газохода, порой невозможно. С затруднениями можно встретиться, если помещение с котлом очень малогабаритное. Проблемной может стать и наружная сторона постройки. К примеру, при наличии оконных проемов, близко расположенных друг к другу.

Случается, и так, что дистанция до соседних строений слишком маленькая, чтобы гарантировать нормальную тягу коаксиального газохода. Если исполнить абсолютно все требования горизонтального монтажа не получается, то следует выбрать вертикальную установку, то есть вывести трубопровод через крышу.

При вертикальном монтаже соосного дымохода пригодятся кронштейны, которые дают возможность удерживать приспособление в верном положении и на дистанции от стен. При выводе коаксиального газохода через кровлю необходимо уделить особое внимание вопросам пожарной безопасности.

Здесь нужно применять изолирующие патрубки и огнеупорную изоляцию. Также используются защитные кожухи для изоляции дымохода от контакта с другими объектами и материалами. Между соосной трубой и местом перекрытия стоит оставить небольшой воздушный зазор, однако кровлю на участке выхода трубки заделать тщательным образом. Место стыка дымохода и кровельного пирога закрывают плотным защитным кожухом.

Считается, что длина коаксиального дымохода при организации горизонтальной схемы монтажа не должна превышать трех метров. Это общее правило, но из него есть исключения.

Набор материалов и инвентаря для монтажных работ по обустройству коаксиального дымохода зависит от типа его расположения, но в целом список элементов может выглядеть следующим образом:

• непосредственно трубы дымохода;
• переходник для соединения котла с дымоходной конструкцией;
• колено, тройник и т.п.;
• обжимные хомуты для надежного соединения элементов.

Как правило, комплект соосного дымохода включает все необходимые для его установки комплектующие. Если трубу нужно нарастить, следует заказать дополнительные детали промышленного производства.

Чтобы провести трубу через стену, перекрытие или крышу, требуется применять огнестойкие прокладки, которые позволяют предотвратить перегрев и возгорание окружающих дымоход материалов.

Пошаговая установка коаксиального дымохода

В отличие от обычного дымохода, коаксиальная система не требует профессиональных навыков монтажа. Однако в процессе работ следует неукоснительно соблюдать инструкцию, чтобы добиться абсолютной безопасности.

Важно! Расстояние выходного отверстия на стене над котлом составляет 1,5 м и более. Диаметр отверстия в стене должен быть ненамного больше, чем диаметр внешней трубы.

Монтаж коаксиального дымохода для газового или твердотопливного котла выполняется по такому пошаговому алгоритму:

1. Определить место расположения котла. Настенные модели располагают на наружных стенах, напольные — на небольшом возвышении.
2. Установить специальный элемент для присоединения дымохода к котлу. Все стыки и повороты скрепить хомутами. При этом ни в коем случае нельзя применять ни герметики, ни склеивающие ленты.
3. Число поворотных колен на всю систему не должно превышать двух.
4. Канал отверстия, просверленного в стене, проложить утеплителем.
5. Закрепить трубопровод на стене при помощи кронштейнов.

Установка коаксиального дымохода для газового котла — удобное и простое решение, которое может значительно улучшить жизнь в частном доме. Но чтобы данная конструкция функционировала эффективно, необходимо четко соблюдать нормы и требования при его монтаже.

Как жарко? Прямая вентиляционная труба

• Дом
• Новые сообщения
• Часто задаваемые вопросы
• Календарь
• Поиск
• Новые сообщения
• Подрядный бизнес

• Форум
• Зона ARPA/Дискуссионные форумы открытого членства
• Камины
• Как жарко? Прямая вентиляционная труба

1. Согласие на использование файлов cookie

   Мы используем файлы cookie, чтобы улучшить работу вашего веб-сайта. Чтобы узнать об использовании нами файлов cookie и о том, как вы можете управлять своими настройками файлов cookie, ознакомьтесь с нашей Политикой использования файлов cookie. Продолжая использовать веб-сайт, вы соглашаетесь на использование нами файлов cookie.

2. Добро пожаловать на HVAC-Talk.com, сайт, не посвященный DIY, и главный источник информации и знаний по HVAC для профессионалов отрасли! Здесь вы можете присоединиться к более чем 150 000 профессионалов и энтузиастов ОВКВ со всего мира, которые обсуждают все, что связано с ОВКВ/Х. В настоящее время вы просматриваете как НЕЗАРЕГИСТРИРОВАННЫЙ гость, что дает вам ограниченный доступ к просмотру обсуждений

   Чтобы получить полный доступ к нашим форумам, вы должны зарегистрироваться; для бесплатной учетной записи . Как зарегистрированный гость вы сможете:

   • Участвуйте в более чем 40 различных форумах и ищите/просматривайте почти 3 миллиона сообщений.
   • Размещайте фотографии, отвечайте на опросы и получайте доступ к другим специальным функциям
   • Получите доступ к нашему бесплатному разделу AOP (Спросите профессионала), чтобы получить реальные ответы на свои вопросы.
   Все это и многое другое доступно вам абсолютно бесплатно, когда вы регистр ; для учетной записи, так что присоединяйтесь к нашему сообществу сегодня сегодня!

   Мы рекомендуем не регистрироваться с использованием адреса электронной почты AT&T, BellSouth, AOL или Yahoo. Если у вас возникли проблемы с регистрацией или входом в аккаунт, обратитесь в службу поддержки.

+ Ответить на тему

1. 01.10.2005, 20:23 #1

   Я установил около 15 футов 5 на 8 (5-дюймовый выхлоп внутри 8-дюймового впуска) для камина Mendota с прямой вентиляцией. Мой вопрос. Должна ли внешняя часть трубы быть такой же горячей, как, скажем, B-образное отверстие для газовой печи. Я бы подумал, что нет, мне это не показалось правильным. Кто-нибудь знает, каковы пределы того, насколько горячим он должен быть? Спасибо за любую информацию.

   Ответить Ответить с цитатой

   ---

2. 02.10.2005, 08:54 #2

   не знаю, каковы пределы, но это горизонтальное вентиляционное приложение? Вы использовали подходящие прокладки в своей установке? Лучше всего звонить производителю, у них есть вся статистика по их оборудованию. .

   удачи

   Ответить Ответить с цитатой

   ---

3. 02.10.2005, 13:50 #3

   Это около 5 футов по горизонтали и 5 футов по вертикали. Клиренс в порядке, только вроде должно быть круче, чем было, может я ошибаюсь.

   Ответить Ответить с цитатой

   ---

4. 02. 10.2005, 20:30 #4

   из него выходит горячий воздух, обычно через несколько минут он становится слишком горячим, чтобы до него можно было дотронуться. Как правило, перегрев происходит только при неправильной тяге, например, если воздух выходит слишком медленно из-за недостаточного количества поступающего воздуха. сквозняк плохой.

   Ответить Ответить с цитатой

   ---

5. 03. 10.2005, 17:16 #5

   Камин и установку должен осмотреть специалист по ремонту. Получение мнений в Интернете о такой проблеме не сокращает его.

   Возможны серьезные проблемы, вызывающие описанные вами симптомы, например перегрев горелки. Такие вещи могут стать причиной пожара или других проблем.

   Сиэтл Пионер

   Ответить Ответить с цитатой

   ---

6. 03. 10.2005, 17:42 #6

   или……………

   Рециркулирующие выхлопные газы могут нагревать воздухозаборник.

   Проведите техническое обслуживание до того, как у вас возникнут проблемы с угарным газом или пожар в здании.

   Это может быть проблемой.

   Ноэль

   Ответить Ответить с цитатой

   ---

7. 03.10.2005, 22:07 #7

   Стандарты испытаний ANSI.



   Во время испытаний фанера толщиной 3/4 дюйма, окрашенная в черный цвет, помещается в коробку вокруг Fp и вентиляции. С термопарами через каждые 6 дюймов выполняются различные итерации испытаний. не удается, и они должны переместить фанеру дальше в этой точке.Так получаются зазоры для горючих материалов.При температуре выхлопной трубы около 600F внешняя труба может превысить 200F, чего более чем достаточно, чтобы обжечь руку, поэтому не хватайтесь за горячую трубу.По этой причине, горячие вентиляционные трубы, будь то B-vent, заводской дымоход UL 103HT, каминный дымоход UL127 или труба DV, должны быть защищены от людей и людей от трубы.

   Производитель. инструкции являются частью списка. Если вы соблюдаете инструкцию, вы соблюдаете листинг. Вы можете купить комплект ANSI Z21.88 (комнатные обогреватели DV) примерно за 900 долларов США. Смешно, не так ли?

   Я согласен с S/P и Ноэлем – не с чем играть. Ваш врач не может вылечить вас по телефону, а мы не можем проверить или исправить частоту кадров через Интернет. Возможно, вы установили его идеально в соответствии с перечисленными инструкциями, но тем не менее, он был сделан человеком. Не хотел звучать резко – просто твердо. Мы заботимся.

   ХТХ,

   Держите огонь внутри камина.

   Ответить Ответить с цитатой

   ---

8. 04.10.2005, 22:00 #8

   Эй, ребята,
   Не поднимай такой шум. Трубу чинил сам. Исправлял работу одного из моих коллег-установщиков, которую он облажался. Я просто не знал, что труба ДВ от камина сильно нагревается снаружи, учитывая, что воздухозаборник охватывает выхлоп. Я уверен, что установка в порядке. Я просто один из тех людей, которые проверяют и перепроверяют мою работу, даже если это означает получение второго мнения о ней здесь… Спасибо.

   Ответить Ответить с цитатой

   ---

+ Ответить на тему

Сообщение vBulletin

Отменить изменения

« Предыдущая тема | Следующая тема »

Разрешения на публикацию

Руководство по покупке дымоходов и вентиляционных труб

Это руководство поможет вам разобраться в различных типах доступных систем трубопроводов и понять, какой из них подойдет для вашей системы.

Дымоходная труба — это термин, используемый для обозначения дровяных приборов, который включает дымоход класса А и печную трубу. Вентиляционная труба используется для газовых приборов и включает прямую вентиляционную трубу, газовую вентиляционную трубу типа B и вентиляционную трубу для пеллет.

Перед любой установкой обязательно прочитайте руководство по эксплуатации, чтобы определить требования к вентиляции для вашего устройства. Вы также должны свериться с местными строительными нормами, чтобы убедиться, что вы их соблюдаете.

Дымоход класса А используется для дровяных каминов и печей. Он также используется при переходе печной трубы через стену или потолок. Его часто называют двухстенным, трехстенным, цельнотопливным или изолированным дымоходом.

Он состоит из труб с двойными или тройными стенками, хотя большинство труб с тройными стенками становятся менее распространенными. Внутренняя труба удерживает тепло, выделяемое каминами, и выводит частицы горения наружу. Пространство между внутренней и внешней стенами функционирует как воздушная рубашка, изолируя трубу дымохода и предотвращая перегрев поверхности внешней стены.

Важно никогда не смешивать и не сочетать разные бренды в рамках одной дымоходной системы. Каждая марка специально разработана и должна использоваться вместе от начала до конца. Если бренд, который у вас есть, снят с производства или устарел, к сожалению, вам придется начинать с нуля.

Обычно у вас есть выбор между оцинкованной сталью или нержавеющей сталью. Поскольку оцинкованная сталь дешевле, есть смысл использовать ее, когда она не подвергается воздействию. Если труба будет открыта, лучше использовать нержавеющую сталь, потому что она выглядит лучше, а оцинкованная сталь в конечном итоге заржавеет и подвергнется коррозии, если она подвергается воздействию элементов. Если вы используете оцинкованную сталь снаружи, рекомендуется покрасить сталь высокотемпературной, устойчивой к ржавчине краской.

Прямая вентиляционная труба используется специально для прямых газовых или пропановых печей и каминов. Это один из самых популярных видов вентиляции из-за его эффективности и простоты установки.

Прямая вентиляция использует наружный воздух для горения и отводит все выхлопные газы обратно наружу, используя либо коаксиальные, либо колинеарные трубопроводы.

Коаксиальная труба представляет собой систему «труба в трубе». В нем используется меньшая внутренняя труба, которая закреплена внутри большей внешней трубы, разделенной прокладками. Внутренняя труба (выхлопная труба) удаляет побочные продукты сгорания и отводит выхлопные газы из прибора и дома. Внешняя труба (впускная труба) подает свежий воздух снаружи для сжигания.

Колинеарная труба использует две отдельные трубы, впускную трубу и выпускную трубу. Этот тип обычно используется только в том случае, если вы используете старый дымоход и если производитель камина проверил его.

Печная труба используется для вентиляции дровяных печей и должна использоваться только в помещении, где установлена ​​печь. Как только труба достигает стены или потолка, ее необходимо преобразовать в трубу класса А, потому что труба печи не спроектирована с необходимыми зазорами от горючих материалов , чтобы пройти сквозь стены или потолки.

Если вы выполняете трансформацию через потолок, потребуется потолочная опорная коробка или круглая потолочная опора. Если вы конвертируете через стену, требуется наперсток. Печную трубу также называют черной трубой и одностенной трубой.

Газоотводная труба типа B используется в основном в старых домах и сегодня не так распространена в вентиляции очага. Это металлическая труба с двойными стенками, используемая для вентиляции приборов с вытяжными колпаками.

Тип B менее эффективен, чем блоки с прямой вентиляцией и без нее, потому что он должен заканчиваться через крышу и потенциально может подавать холодный воздух в дом, если возникает нисходящий поток. Тип B также называют b-vent или естественным вентиляционным отверстием.

Вентиляционная труба для пеллет используется для печей, работающих на пеллетах или кукурузе. Эти трубы имеют небольшой диаметр (3-4 дюйма) и обычно требуют только 1-дюймового зазора до горючих материалов.
