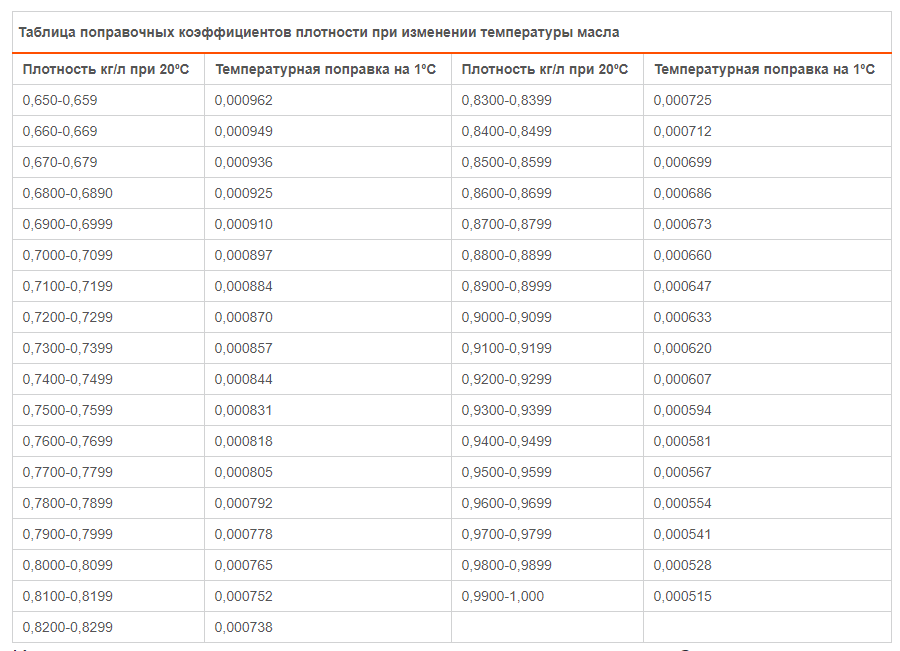

Температурный поправочный коэффициент: 04. ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ НА ТЕМПЕРАТУРУ ОКРУЖАЮЩЕЙ СРЕДЫ

alexxlab
19.02.2023
Комментарии: 0

Содержание

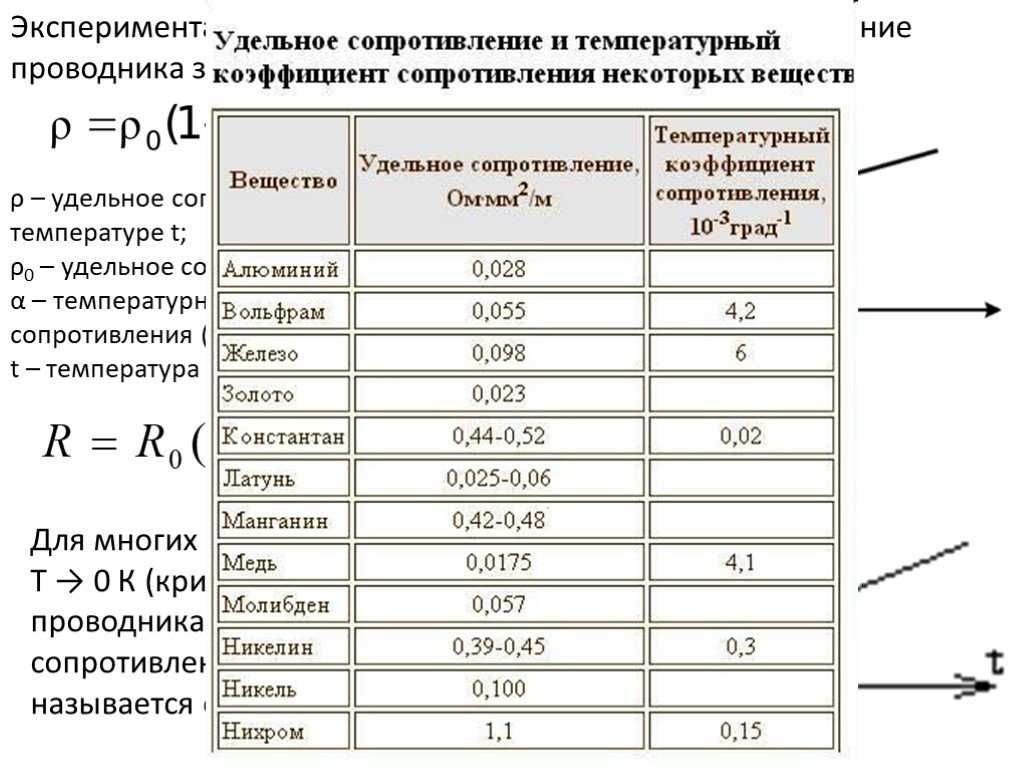

Поправочные коэффициенты на токи для кабелей, в зависимости от температуры

Подробности: Категория: Кабели

проводник
кабель
температура

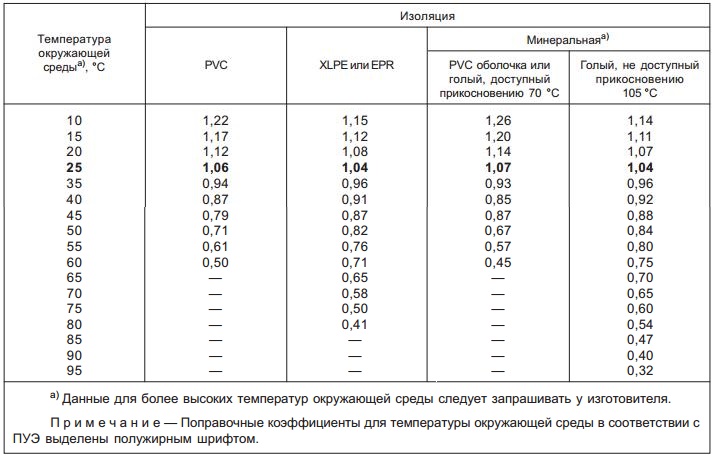

Поправочные коэффициенты на токи для кабелей, неизолированных и изолированных проводов и шин в зависимости от температуры земли и воздуха

Условная температура среды, °С	Нормированная температура жил, °С	Поправочные коэффициенты на токи при расчетной температуре среды, С
Условная температура среды, °С	Нормированная температура жил, °С	-5 и ниже	0	+5	+ 10	+ 15	+20	+25	+30	+35	+40	+45	+50
15	80	1,14	1,11	1,08	1,04	1,00	0,96	0,92	0,88	0,83	0,78	0,73	0,68
25	80	1,24	1,20	1,17	1,13	1,09	1,04	1,00	0,95	0,90	0,85	0,80	0,74
25	70	1,29	1,24	1,20	1,15	1,11	1,05	1,00	0,94	0,88	0,81	0,74	0,67
15	65	1,18	1,14	1,10	1,05	1,00	0,95	0,89	0,84	0,77	0,71	0,63	0,55
25	65	1,32	1,27	1,22	1,17	1,12	1,06	1,00	0,94	0,87	0,79	0,71	0,61
15	60	1,20	1,15	1,12	1,06	1,00	0,94	0,88	0,82	0,75	0,67	0,57	0,47
25	60	1,36	1,31	1,25	1,20	1,13	1,07	1,00	0,93	0,85	0,76	0,66	0,54
15	55	1,22	1,17	1,12	1,07	1,00	0,93	0,86	0,79	0,71	0,61	0,50	0,36
25	55	1,41	1,35	1,29	1,23	1,15	1,08	1,00	0,91	0,82	0,71	0,58	0,41
15	50	1,25	1,20	1,14	1,07	1,00	0,93	0,84	0,76	0,66	0,54	0,37	—
25	50	1,48	1,41	1,34	1. 26	1,18	1,09	1,00	0,89	0,78	0,63	0,45	—

Назад
Вперёд

Вы здесь:
Главная
Оборудование
Кабели
Способы соединения и оконцевания кабельных жил

Еще по теме:

Допустимые температуры нагрева изоляции силовых кабелей
Номинальное электрическое сопротивление жил многожильных кабелей при разных температурах
Конструкции нагревательных кабелей и области их применения
Типоразмеры силовых кабелей с повышенной температурой нагрева
Оттаивание мерзлого грунта споем горячего песка или шлака

Кабели

Силовые кабели
Шнуры и провода
Кабельная арматура

Поправочные коэффициенты на температуру окружающей среды к табл.

3.39-3.42

Условная температура среды ºС	Нормированная температура ºС	Поправочные коэффициенты на температуру окружающей среды, °С
Условная температура среды ºС	Нормированная температура ºС	-5 и ниже	0	+5	+10	+15	+20	+25	+30	+35	+40	+45	+50
15	80	1,14	1,11	1,08	1,04	1,00	0,96	0,92	0,88	0,83	0,78	0,73	0,68
25	80	1,24	1,20	1,17	1,13	1,09	1,04	1,00	0,95	0,90	0,85	0,80	0,74
25	70	1,29	1,24	1,20	1,15	1,11	1,05	1,00	0,94	0,88	0,81	0,74	0,67
15	65	1,18	1,14	1,10	1,05	1,00	0,95	0,89	0,84	0,77	0,71	0,63	0,55
25	65	1,32	1,27	1,22	1,17	1,12	1,06	1,00	0,94	0,87	0,70	0,71	0,61
15	60	1,20	1,15	1,12	1,05	1,00	0,94	0,88	0,82	0,75	0,67	0,57	0,47
25	60	1,35	1,31	1,25	1,20	1,13	1,07	1,00	0,93	0,85	0,76	0,66	0,54
15	55	1,22	1,17	1,12	1,07	1,00	0,93	0,86	0,79	0,71	0,61	0,50	0,36
25	55	1,41	1,35	1,29	1,23	1,15	1,08	1,00	0,91	0,82	0,71	0,58	0,41
15	50	1,25	1,20	1,14	1,07	1,00	0,93	0,84	0,76	0,66	0,54	0,37	–
25	50	1,48	1,41	1,34	1,26	1,18	1,09	1,00	0,89	0,78	0,63	0,45	–

Для кабелей с бумажной пропитанной изоляцией напряжением до 10 кВ, несущих нагрузки меньше допустимых, кратковременную перегрузку допускается принимать в соответствии с таблицей 3. 44.

Таблица 3.44

Кратковременная перегрузка кабелей напряжением 10 кВ с бумажной пропитанной изоляцией по отношению к допустимой нагрузке

Коэффициент предварительной нагрузки	Вид прокладки	Кратковременная перегрузка по отношению к продолжительно допустимой в течение, ч
Коэффициент предварительной нагрузки	Вид прокладки	0,5	1,0	3,0
До 0,6	В земле	1,35	1,00	1,15
	В воздухе	1,25	1,30	1,10
	В трубах (в земле)	1,20	1,15	1,00
Свыше 0,6 до 0,8	В земле	1,20	1,10	1,10
	В воздухе	1,15	1,15	1,05
	В трубах (в земле)	1,10	1,10	1,00

На период ликвидации послеаварийного режима для кабелей с изоляцией из сшитого полиэтилена допускается перегрузка до 17 % номинальной при их прокладке в земле и до 20 % при прокладке в воздухе, а для кабелей из поливинилхлоридного пластика и полиэтилена — до 10 % при их прокладке в земле и в воздухе на время максимума нагрузки, если его продолжительность не превышает 8 ч в сутки, а нагрузка в остальные периоды времени не превышает 1000 ч за срок службы кабелей.

Для кабелей, находящихся в эксплуатации более 15 лет, перегрузка по току не должна превышать 10 %.

Для маслонаполненных КЛ 110—220 кВ разрешается перегрузка до повышения температуры жилы не более, чем на 10 °С выше нормированной заводом. При этом длительность непрерывной перегрузки не должна превышать 100 ч, а суммарная — 500 ч в год. Этим условиям примерно соответствуют кратности перегрузок, указанные в табл. 3.45.

Таблица 3.45

Температурные поправочные коэффициенты — OmegaFlex Industrial

По мере увеличения рабочей температуры максимальное давление, которое может выдержать шланг в сборе, уменьшается. Материал, из которого изготовлен шланг, и способ крепления штуцера (механический, пайка, сварка, серебряная пайка) определяют максимальное давление, при котором можно использовать узел. Используя коэффициенты, приведенные в таблице ниже, можно рассчитать приблизительное безопасное рабочее давление при повышенных температурах для узлов со сварными или механически прикрепленными фитингами.

Temperature Correction Factors

9630029 .93

Temp (°F)	304, 316L Stainless	321 Stainless	Bronze	Monel	Hastelloy	Inconel
Room	1.00	1,00	1,00	1,00	1,00	1,00
150	.96	.97	.92	.97	.99
200	.92	.94	.89	.90	.94	.	.92	.86	.87	.92	.97
300	.86	.88	.83	.83	.
350	.85	.86	.81	.82	.89	.96
	.82	.83	.78	.	450	.80	. 81	.75	.77	.86	.94
	.	.94
600	.73	.74	–	.72	.84	.92
	.69	. 90
800	.64	.66	—	.70	.81	.89
900	—	.62	—	—	. 79	.87
1000	–	.60	–	–	.78	.86
	–	.
1200	—	.55	—	—	.73	.82
1300	—	.50	—	—	.69	.79
1400	—	.44	—	—	. 65	.77
1500	—	.40	—	—	—	.74

Пример:

Как определить, подходит ли 3⁄4″ кольцевой шланг из нержавеющей стали с приваренными фитингами для данных условий эксплуатации:

Дано:

Максимальная рабочая температура 9,0 °F0012 Максимальное рабочее давление составляет 200 фунтов на кв. дюйм изб.

Расчет:

Из таблицы спецификаций на стр. 5 — номинальное номинальное давление разрыва для ¾” 312-SP0075 с приваренными фитингами составляет 3200 фунтов на квадратный дюйм изб.
Из таблицы температурных поправочных коэффициентов — коэффициент для нержавеющей стали при 700°F равен 0,70
Номинальное давление разрыва: 3200 фунтов на кв. дюйм изб. x 0,70 = 2240 PSIG (с коэффициентом безопасности 4:1)

Результат:

Поскольку максимальное рабочее давление для 312-SP0075 при температуре 700˚F составляет 560 фунтов на квадратный дюйм изб. , шланг будет соответствовать требуемым условиям эксплуатации, описанным выше.

Насыщенное давление пар до температуры (PSIG)

)

Насыщенные пар (PSIG)	Temp (° F)	Насыщенные пар (PSIG)	Temp (° F)	Насыщенные Пару (PSIG)	Температура (˚F)
0	212	150	366	450	460
10	238	175	377	475	465
20	259	200	388	500	470
30	274	225	397	550	480
40	287	250	406	600	489
50	298	275	414	700	505
60	307	300	422	800	520
75	320	325	429	900	534
80	324	350	436	1000	546
90	331	375	442	1250	574
100	338	400	448	1500	606
125	353	425	454	2500	669

Насыщенное давление пар до температуры (HG)

Насыщенный пара вакуум (дюйм Hg)	Temp (° F)
—	0
29. 84	20
29.74	32
29.67	40
29.39	60
28.89	80
27.99	100
26.48	120
24.04	140
20.27	160
15.20	180
6.46	200

Скачать PDF

ТЕМПЕТА

Производительность на мембранный элемент обратного осмоса влияют два ключевых фактора; температура питательной воды и чистое рабочее давление на элемент. Эти два фактора необходимо учитывать перед сравнением или оценка производительности мембранного элемента или обратного осмоса система.

Следующее информация предоставляется, чтобы помочь вам в приблизительном расчете влияния температурного фактора. Информацию о коррекции давления см. пожалуйста, нажмите здесь.

Вода температура является одним из ключевых факторов, влияющих на работу реверса. осмотический мембранный элемент. Чем выше температура, тем больше поток продукта и наоборот. Все мембранные элементы обратного осмоса и системы рассчитаны на 77 по Фаренгейту (25 по Цельсию). Чтобы найти скорость проницаемости мембраны при другой температуре, выполните следующие действия. эти шаги:

Найти поправочный коэффициент температуры (TCF) из таблицы Ниже.

Разделить номинальное расход пермеата при 77 градусах по Фаренгейту с поправкой на температуру фактор. Результатом является поток пермеата при желаемой температуре.

Подача Температура воды		Поправочный коэффициент
С	Ф	Поправочный коэффициент
5	41. 0	2,58
6	42,8	2.38
7	44,6	2.22
8	46.4	2.11
9	48.2	2,00
10	50,0	1,89
11	51,8	1,78
12	53,6	1,68
13	55. 4	1,61
14	57.2	1,54
15	59.0	1.47
16	60,8	1.39
17	62,6	1. 34

Подача Температура воды		Поправочный коэффициент
С	Ф	Поправочный коэффициент
18	64,4	1.29
19	66. 2	1.24
20	68,0	1.19
21	69,8	1.15
22	71,6	1.11
23	73,4	1. 09
24	75.2	1.04
25	77,0	1,00
26	78,8	0,97
27	80,6	0,94
28	82,4	0,91
29	84. 2	0,88
30	86,0	0,85

ПРИМЕР

Вопрос
Для тонкопленочной мембраны скорость пермеата при 77 градусах по Фаренгейту = 1800 галлонов/день. Какой расход на 59?градусов по Фаренгейту?

Ответ
Поправочный коэффициент температуры (из таблицы) = 1,47
Расход пермеата при 59 градусах по Фаренгейту = 18001,47 = 1224 галлона/день

Пожалуйста Примечание: Для системы, необходимы более детальные расчеты для учета влияние перепада давления и изменения общего содержания растворенных твердых веществ (TDS) по всей системе.
