Теплоемкий камин: Что такое теплоемкий камин?

Разное

01.08.1972
Комментарии: 0

Содержание

как это работает?. Статьи компании «НОРДКАМИН»

     Вполне себе реальный объект, не где-то в Германии или Австрии, а на периферии Беларуси, в Гродно. Очень важно, что речь пойдет о материалах и продуктах, которые в свободной продаже можно с легкостью купить в любом областном центре.

     Итак начнем. Что же такое теплоемкий камин? Из названия следует, что это камин, обладающий какой-то теплоемкостью. В качестве камина в данном случае использовалась каминная топка Austroflamm 75x57K, а в качестве накопительного материала аккумуляционные блоки Lilatec, теплоаккумулирующий короб HMS и аккумуляционные накладки HMS. Почему выбор пал именно на эту топку? Помимо того, что она понравилась заказчику чисто эстетически (исполнение продукции фирмы Austroflamm выше всяких похвал), очень грамотно камин сделан технически и что не мало важно, все теплонакопительные материалы используемые в этой облицовке, разработаны этой же фирмой, что гарантирует идеальную совместимость и сбалансированность в работе. Так же, существует очень не много каминов, которые могут работать в закрытой облицовке (без решеток, или с закрытыми жалюзи) и при этом не перегреваться (имеющим допуск к системам “гиппокауст”). Austroflamm –  одна из них. Теплоаккумулирующий короб HMS – очень полезный элемент в системе, т.к. добавляет мощности, извлекая энергию из уходящих дымовых газов. Очень легко монтируется между топкой и дымосборником. Аккумуляционные накладки HMS – поглощают тепло непосредственно от стенок топки. Имея очень высокую плотность, более 3 кг/дм3, излучают сохраненное тепло на протяжении многих часов. Почему блоки Lilatec? Дело в том, что у аустрофламм`а есть разные шамотные плиты, соответственно с разной проводимостью. В зависимости от теплопроводности плит, можно регулировать время, через которое они начнут отдавать тепло в помещение. Коэффициент теплопроводности Lilatec таков, что облицовка начнет отдавать тепло спустя двух-трех часов, как вы разожжете камин. Очень удобно, т.к. у этой модели топки достаточно большое стекло, не нужно забывать, что через него вы получите около трети, всей вырабатываемой энергии. При закладке трех килограмм дров, этого тепла, излучаемого только через стекло, будет достаточно для комнаты 35 м.кв. при температуре на улице – 25 градусов по цельсию (данные приведены усреднено). Получается, пока вы наслаждаетесь красивым горением, облицовка если можно так сказать, заряжается, у вас в комнате тепло и комфортно (нету перетопа). Погас огонь, камин целую ночь горячий, облицовка разряжается. Если утром сделать одну закладку, то облицовка разогреется уже гораздо быстрее, т.к. она еще не успела остыть с ночи. Облицовка остывает уже целый день, вечером снова закладка и т.д. К слову, именно так этот камин работает у нашего клиента, именно в таком режиме он им пользуется.

     Немного еще о материалах и о том как устроен, на примерах:



Задняя стенка и пол изолированны изоляционной плитой IsolRath 1000. Первый слой блоков выставлялся на связующую огнеупорную смесь Austroflamm Haftmortel, обладающую очень быстрым временем схватывания (около 9 мин.). Потом они заливаются специальным раствором Lilatec Gussmasse, который по составу идентичный блокам. Ставим след. ряд, если нужно прихватываем Haftmortel, заливает раствором и т.д. Простую облицовку можно сложить за один день.



Под лавкой будет находится двигатель (элемент автоматики), который регулирует подачу кислорода в камеру сгорания.

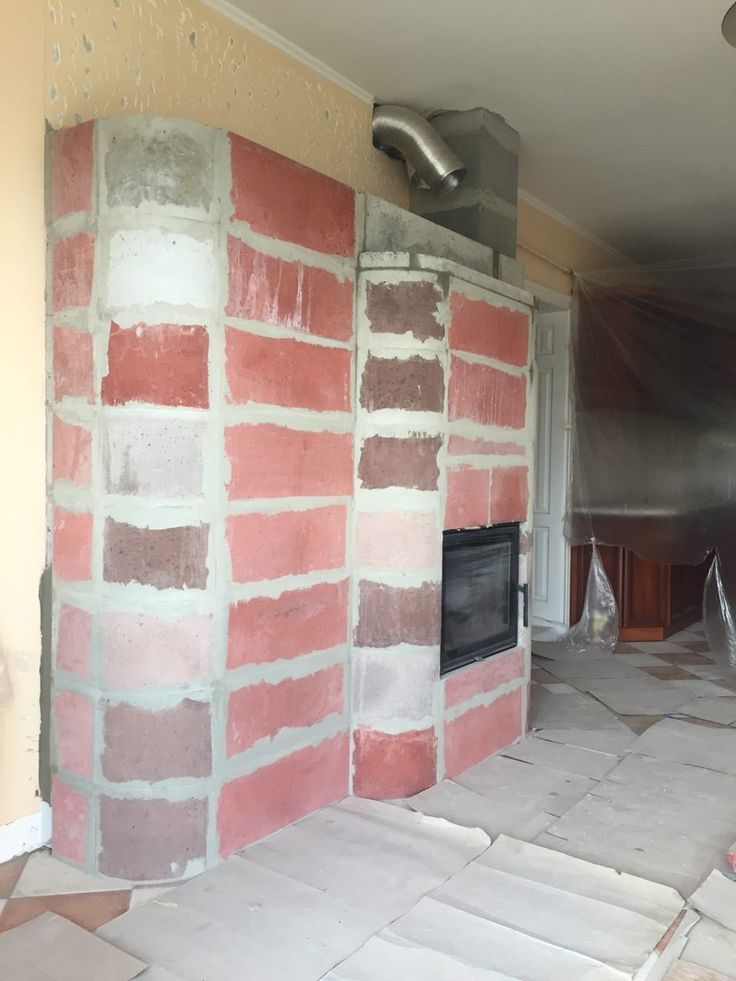

Для герметичности облицовки используем аморфное алюмосиликатное волокно Rath Alsitra.



В качестве перекрытия верха и лавки использовали керамическую плиту Hurdis. Плита длинной в 1 м выдерживает вес 150 кг. Она также является проводящей тепло, поэтому ее можно использовать для построения оболочек облицовок.



Ставим уголки, клеим печную сетку все на Austroflamm Hafnerflex. Смесью очень удобно работать, т.к. она мелкозернистая, эластичная (чем-то похожа на плиточный клей, только немного мельче зерно).



В таком виде ждем смесь для дизайна Fresco.

Отмечу, что в данном случае, решетки все-таки поставили, для того, чтобы хозяин мог быстро прогреть дом (комната, в которой стоит камин около 70 м кв, два больших окна в пол). Еще в качестве облегчения пользования камином была установлена автоматика Tatarek RT-08 OS (как она работает опишу в следующий раз).

Что хотелось бы еще отметить, несмотря на то, что камин достаточно удален от спальных комнат, температура спустя сутки практически выравнялась по всему дому. Поэтому, в случае непредвиденного выхода из строя газового котла, камин с легкостью станет основным источником отопления. При этом не будет необходимости каждые несколько часов делать новую закладку, как в случае конвекционного камина. Также клиент отметил плавность набора температуры в комнатах, не было скачков и резких перепадов. Еще важно, облицовка горячая, но не обжигает руку, поэтому посидеть и погреть спину на лавке можно вполне таки безопасно и комфортно!

Что же, ждем окончательной отделки и зимы, проведу еще небольшие измерения, о результатах обязательно отпишусь.

продолжение следует…



Павел Ковалевич, г. Гродно







Камины

  • Кассетный камин это не классический камин без дверцы. Классический камин предполагает открытый портал, а в кассетном камине огонь заключён в закрытую чугунную или стальную топку со стеклянной дверцей. Именно наличие металлической […]

  • Красивый теплоёмкий камин в тёмной, фактурной штукатурке. Я искренне считаю что печь с отделкой лучше чем печь в расшивку. Выгода декоративной отделки печи, камина. Качественные современные отделочные материалы долговечны и […]

  • Это простая и эффективная печь. Внутри огнеупорное ядро, снаружи красный кирпич и белая расшивка. Такие печи называют теплоёмкими каминами, но это не камин, а всё таки теплоёмкая печь. Настоящие камины […]

  • Эта печь-камин построена на загородной даче в Карельской деревне Кяргозеро. Печь сложена по типичной схеме противоточных печей каминов. Это не классический камин. Отопительный камин – теплоёмкая печь с большой стеклянной дверцей. Устройство дымоходов внутри […]

  • Особенностью конструкции этого кассетного камина стала топка SUPRA TERTIO 76 VL 1. У этой чугунной топки два стекла, таким образом создаётся стеклянный угол открывающий прекрасный обзор огня. Tertio – это […]

  • Этот теплоёмкий отопительный камин отделан талькохлоритной плиткой и фактурной штукатуркой. Теплоёмкий отопительный камин самая популярная конструкция печи в современных домах. Это не классический камин. Отопительный камин – теплоёмкая печь с большой стеклянной дверцей. Устройство […]

  • Этот теплоёмкий, отопительный камин построен в доме на берегу Карельского озера, в деревне Мунозеро. Это не классический камин. Отопительный камин – теплоёмкая печь с большой стеклянной дверцей. Устройство дымоходов внутри этой печи противоточное. Над […]

  • Отопительная печь камин в Карельской деревне, рядом с городом Кондопога. Это не классический камин. Отопительный камин – теплоёмкая печь с большой стеклянной дверцей. Устройство дымоходов внутри этой печи противоточное. Над топкой расположена камера дожига для более […]

  • Этот отопительный камин построен в доме на берегу Ладожского озера, в маленькой деревне возле города Сортавала, в Карелии. Это не классический камин. Отопительный камин – теплоёмкая печь с большой стеклянной […]

  • Кассетный камин это не камин в том понимании в каком он был в древнем Риме. Классический камин предполагает открытый портал без дверцы. В кассетном камине огонь заключён в закрытую чугунную […]

  • Это не классический камин. Отопительный камин – теплоёмкая печь с большой стеклянной дверцей. Устройство дымоходов внутри этой печи противоточное. Над топкой расположена камера дожига – для более эффективного сгорания топлива. Камера дожига вместе с противотоком обеспечивают хороший […]

  • Кирпичный камин с духовкой. Отделка камина штукатуркой и талькохлоритом. Построен этот кирпичный камин в Ленинградской области в Приозерске. Для декоративной отделки этого отопительного камина использована штукатурка и талькохлоритный камень. Это […]

  • Этот камин построен в небольшом дачном доме. У хозяев этого дома, есть идея, жить на даче зимой. Для комфортной жизни зимой на даче должна быть теплоёмкая печь. Раньше, в этом […]

  • Камин кассетный в Ужесельге. Топка Liseo L78 BG. Для постройки этого кассетного камина использованы: Топка Liseo L78 BG. Дымоход Вулкан. Газобетон. Кнауф лист ГКЛО. Гранитные плиты. Рещётки вентиляционные каминные Kratki (Кратки) […]

  • Этот отопительный камин в городе Суоярви мы строили зимой. Строить кирпичные печи зимой не очень удобно. Основные сложности строительства печей зимой: Основное неудобство зимней стройки это мороз. При строительстве печи, […]

  • Кассетный камин. Топка Каминити Reallit. Облицовка Stimlex, Rain Labrada. Когда мы встретились с хозяевами этого дома они хотели строить кирпичный отопительный камин. Но за время проектирования от идеи строить теплоёмкий […]

  • Камин отопительный противоточный. Этот кирпичный отопительный теплоёмкий камин был построен на месте, неудачно сложенной печи, прошлым печником. Мы полностью разобрали прежнюю печь и дымоход и выстроили из этого кирпича новый […]

  • В этом большом доме мы построили печной комплекс с хлебной, подовой, теплоёмкой печью и камином. Хлебная теплоёмкая печь обращена в кухню. Печной комплекс отделан фактурной штукатуркой. Перед покрытием фактурной штукатуркой […]

  • Этот отопительный камин противоточный, дымовые газы в нём опускаются вдоль боковых стенок по всей высоте камина. Противоточная система очень удачна именно для отопительных каминов, при таком устройстве камин стабильно работает и прогревается всем корпусом.

  • Этот отопительный камин был построен взамен металлического камина. Хозяева этого дома прожили 2 зимы с металлическим камином и пришли к выводу что выгоднее потратиться на теплоёмкий отопительный камин. В доме […]

  • Камин с г-образным стеклом. Этот кассетный камин построен на основе топки Nordflam, TRENT RIGHT. Топка чугунная с Г-образным стеклом. При открывании дверцы камина открывается весь угол. У этой топки, как и у большинства современных каминных топок есть режим длительного горения. Для отделки камина использован натуральный гранит (габродиабаз).

    Короб дымохода отделан фактурной штукатуркой.

  • Этот камин построен на основе чугунной топки Antek. lux. Здесь было важно чтобы камин занимал меньше места, и при этом дизайн оставался классическим, с полками. Данная топка Antek как раз подошла под эти задачи т.к. её ширина 600 мм.

  • Печной комплекс. Данный комплекс состоит из двух печей: Отопительный камин угловой, расположен в гостиной. Плита варочная, помещается в кухне. Дымоход совмещённый. Кирпичный  камин отопительный и кирпичная плита варочная это теплоёмкие […]

  • Теплоёмкая печь “отопительный камин с хлебной камерой.” Эта печь построена в городе Ковдор. Ковдор расположен за полярным кругом, поэтому печи придется, по настоящему, работать. Для строительства корпуса этого камина отопительного […]

  • Для устройства этого Кассетного камина использовалось: Топка Ferlux C-17. Ферлюкс С-17 недорогая чугунная топка с функцией длительного горения. Дымоход Вулкан. Сендвич дымоходы Вулкан давно зарекомендовали себя прекрасным качеством и удобной […]

  • Клиент:
    Частный заказчик

    Этот кассетный камин сделан на основе чугунной топки “Промо 700”. Облицовка заводская, литой бетон. Дымоходы “Вулкан”

  • Для этого камина, антикварная облицовка, времён Викторианской эпохи, была специально доставлена из Европы. К сожалению фотографии не передают изысканность и теплоту старого деревянного портала. Растопленный классический камин придаст неповторимое очарование и уют всему интерьеру.

  • Клиент:
    Владелец красивой дачи

    Кассетный камин на втором этаже дачи. Этот камин стоит на русской печи расположенной на первом этаже дома.

  • Отопительный камин. Этот отопительный камин сложен из кирпича “Победа ЛСР”. На мой взгляд этот кирпич  вполне подходящий для строительства печей в расшивку. Лицевой кирпич Победа ЛСР имеет хорошую плотность и […]

  • Камин отопительный с хлебной камерой сзади. В этом отопительном камине хлебная камера сзади. Фасад камина обращен в комнату, а хлебная камера в кухне. Подробнее про отопительные камины читай здесь. При  […]

  • Кассетный камин. Кирпичная облицовка чугунной топки. В облицовке этого камина применён полнотелый, керамический кирпич.

  • Камин отопительный, эркерный. Для постройки этого камина использованы: Дверца HTT 601. Полнотелый керамический кирпич LODE. Огнеупорный кирпич ШБ-8. Расшивка красная “Ветонит”.

  • Кассетный камин на основе топки Liseo. Облицовка этого камина выполнена из газобетона и огнестойкого листа Knauf.

  • При устройстве этого камина использована топка Ferlix, облицовка Chazelles, дымоход Вулкан. Кассетный камин отличное решение для домов и дач, основное отопление которых осуществляется посредством электро котла, центрального отопления или других […]

  • Установка, облицовка и отделка каминной топки Supra Tertio

  • Камин отопительный с хлебной камерой (духовкой). Отопительный камин, по праву, является наиболее популярной конструкцией печи сегодня. Отопительный камин сочетает в себе качества теплоёмкой печи и открытого камина. В режиме печи […]

  • Противоточная, теплоёмкая, отопительная печь с хлебной камерой и кассетной каминной топкой.

  • Облицовка и отделка каминной топки “Промо 700”

  • Камин отопительный угловой с хлебной камерой. Кирпичный корпус камина теплоёмкий. Отопительный камин это, скорее, не камин, а теплоёмкая печь. Для теплоёмких печей важно соблюдать отопительный режим. При соблюдении отопительного режима […]

  • Камин отопительный, противоточный. Этот отопительный камин теплоёмкий. При соблюдении отопительного режима достаточно одной топки дров для тепла на весь день. Для отделки этого камина использованы штукатурка и искусственный камень. Штукатурка […]

Портфолио

КАМИН кассетный Seguin PANO 7 для квартиры

08.11.2019

КАМИН кассетный Seguin PANO 7 для квартиры          Артикул: 1448/3
Проектировщик: Георгий Бородин

Тепловая камера камина радиальная, Топка Seguin PANO 7
Облицовка: Облицовка VICHY натуральный камень
Установка тепловой камеры со штукатурными работами

Год постройки – 2019

Подробнее

Камин сборный теплоемкий “Кенто”

08. 11.2019

Камин сборный теплоемкий “Кенто” и системой дымохода “Shiedel ”  Артикул: 2410/3
Проектировщик: Георгий Бородин

Камин сборный теплоемкий “Кенто” по эскизу (1200х720х2100)
Разделка противопожарная кровельная
Защитная стенка противопожарная (замена горючих материалов на негор.)
Облицовка: натуральный талькохлорит
Короб гидроизоляционный для дымохода в цвет кровли
Извещатель угарного газа ИПГ-435-1
Дымоход:  керамический сис-ы “Шидель” диам 200 6,5м армированный

Год постройки – 2019

Подробнее

Камин кассетный с топкой Эдилкамин

08.11.2019

Камин классический в облицовке из натурального мрамора с топкой Эдилкамин   и системой дымохода “Вулкан”  Артикул: 2409/3
Проектировщик: Георгий Бородин

Разделка противопожарная кровельная
Топка Эдилкамин
Облицовка: портал  натуральный мрамор
Короб для дымохода гидроизоляционный в цвет кровли
Дымоход:сис-ы «Вулкан» диам. 250\350 нерж\оцинковка

Год постройки – 2019

Подробнее

Печь-камин “Важенка” с верхним подключением

08.11.2019

Печь-камин “ВАЖЕНКА” в облицовке из натурального талькохлорита   и системой дымохода ДМК  Артикул: 2407/3
Проектировщик: Георгий Бородин

Разделки противопожарные перекрытия и кровли
Печь “Важенка” угловая Теплоемкая с верхним подключением с основанием из натурального камня.
Облицовка: талькохлорит

Дымоход: Дымоход сис-мы “ДМК” диам150\230 нерж\нерж

Год постройки – 2019

Подробнее

Камин кассетный “Вега” в мраморной облицовке

08.11.2019

Камин классический в облицовке из натурального мрамора с топкой ВЕГА 800 ( цвет черный шамот) и системой дымохода “Schiedel”  Артикул: 1402/3
Проектировщик: Георгий Бородин

Разделка кровельная  противопожарная.
Топка щелевая ВЕГА 800 ( цвет черный шамот) подача воздуха извне.

Облицовка: портал  натуральный мрамор Thalia

  Гидроизоляционный короб для дымохода.

Дымоход: Schiedel диам. 200 8 м.

Год постройки – 2019

Подробнее

камин отопительный с хлебной камерой в облицовке из талькохлорита

08.11.2019

Камин отопительный с хлебной камерой в облицовке талькохлорита, системой дымохода “Shiedel – Uni”  Артикул: 268/2
Проектировщик: Михаил Платонов
Кровельный противопожарный узел
Фурнитура (дверка хлебная, дверка каминная эркерная) SVT Финландия .
Облицовка: Талькохлорит


Проектировщик – Платонов Михаил Сергеевич ИП

Год постройки – 2019

Подробнее

Камин с топкой PROMO

30. 01.2018

Камин классический в облицовке, системой дымохода “Вулкан”  Артикул: 2317 Б/3
Проектировщик: Георгий Бородин
Кровельный противопожарный узел
Встроенная каминная топка PROMO.
Облицовка: СОЛО

Дымоход:  системы “Вулкан”

Год постройки – 2017

Подробнее

Камин классический

30.01.2018

Камин классический в облицовке из натурального мрамора с топкой INVICTA 700 и системой дымохода “Schiedel”  Артикул: 2305/3
Проектировщик: Георгий Бородин

Разделка кровельная  противопожарная.
Топка щелевая  INVICTA 700 DOUBLE PORTE
Облицовка: натуральный мрамор Paris (италия)
Гидроизоляционный короб для дымохода.
Дымоход: Schiedel Uni

Год постройки – 2017

Подробнее

Камин с топкой “Эко +Ками”

30. 01.2018

Камин с топкой “Эко +Ками”  и системой дымохода “Schiedel”  Артикул: 2295/3
Проектировщик: Георгий Бородин

Разделка противопожарная.
Топка щелевая “Эко+КАМИ” с греющим контуром.
Облицовка: керамика
Усиление фундамента
Дымоход: Schiedel Uni

Год постройки – 2017

Подробнее

Камин с металлической вставкой Kamwet

30.01.2018

Камин с облицовкой каминной вставки Supra Universe  Артикул: 1651 Б/1
Проектировщик: Георгий Бородин

Топка: Kamwet w17 16 кВт
Облицовка: Charleston blanc
Дымоход: “Вулкан”

Год постройки – 2017

Подробнее

Камин с металлической вставкой

30.01.2018

Камин с облицовкой каминной вставки Supra Universe  Артикул: 1651 Б/1
Проектировщик: Сергей Юрьевич Обозов,
Мастера-печники: Илья Агалаков, Петр Парфенов.
Кирпич: Витебский полнотелый
Lode лицевой
Перекрытие – жаропрочный бетон
Комплет полок – гранит
Дымоход: Schiedel Uni

Проектировщик – Обозов Сергей Юрьевич ИП

Мастер-печник – Агалаков Илья ИП

Год постройки – 2017

Подробнее

Печь камин с эркерной дверцей

26.01.2018

Камин отопительный с эркерной дверкой. Артикул: 1691А/1
Проектировщик: Сергей Юрьевич Обозов
Мастера-печники:    Илья Агалаков
Кирпич: Витебский крашеный,
Боровичи, шамотный.
Панно декоративное (эркер)

Проектировщик – Обозов Сергей Юрьевич ИП

Мастер-печник – Агалаков Илья ИП

Год постройки – 2017

Подробнее

Камин отопительный по эскизу

26.01.2018

Камин отопительный с задвижкой летнего хода. Артикул: 1696А
Мастера-печники: Сергей Юрьевич Обозов
Кирпич: Витебский крашеный

Проектировщик – Обозов Сергей Юрьевич ИП

Мастер-печник – Агалаков Илья ИП

Год постройки – 2017

Подробнее

Камин с металлической вставкой

26. 01.2018

Проектировщик – Обозов Сергей Юрьевич ИП

Мастер-печник – Ясинский Константин ИП

Год постройки – 2015

Подробнее

Печь-камин

Камин отопительный. Декоративные детали вырезаны из кирпича, подсветка — светодиоды. Подача воздуха с улицы (дополнительная задвижка в нижней части).

Артикул: ПК00064
Кирпич: Витебский, крашеный
Фурнитура: Рубцовск
Вес: 3500 кг

Проектировщик – Добрев Леонид ИП

Мастер-печник – Добрев Леонид ИП

Год постройки – 2015

Подробнее

Печь-камин

Камин отопительный

2-х контурный,

труба коренная.

Артикул: ПК00056
Кирпич: LODE, TERCA
Вес: 7000 кг
Фурнитура: SVT, Финляндия

Проектировщик – Обозов Сергей Юрьевич ИП

Мастер-печник – Агалаков Илья ИП

Год постройки – 2015

Подробнее

Печь-камин

Отопительная печь каминного типа.

Артикул: ПК00054
Кирпич: Витебский
Вес с трубой: 4000 кг
Отделка: краска
Мощность: 3.7 кВ/ч

Проектировщик – Добрев Леонид ИП

Мастер-печник – Добрев Леонид ИП

Год постройки – 2015

Подробнее

Печь-камин

Отопительная печь каминного типа.

Артикул: ПК00053

Проектировщик – Добрев Леонид ИП

Мастер-печник – Добрев Леонид ИП

Год постройки – 2015

Подробнее

Отделка камина

Отделка отопительной печи каминного типа.

Артикул: ПК00052
Отделка камина: декоративная штукатурка (белая), известняк с белой расшивкой, гранит «дымовский»

Год постройки – 2015

Подробнее

Камин отопительный футерованный

19. 08.2016

Год – 2014
Проект – Обозов С.Ю.
Выполнил – Агалаков Илья Иванович и Парфёнов Пётр Леонидович
Камин отопительный футерованный, труба коренная  на 5 кирпичей.

Проектировщик – Обозов Сергей Юрьевич ИП

Мастер-печник – Агалаков Илья ИП

Год постройки – 2014

Подробнее

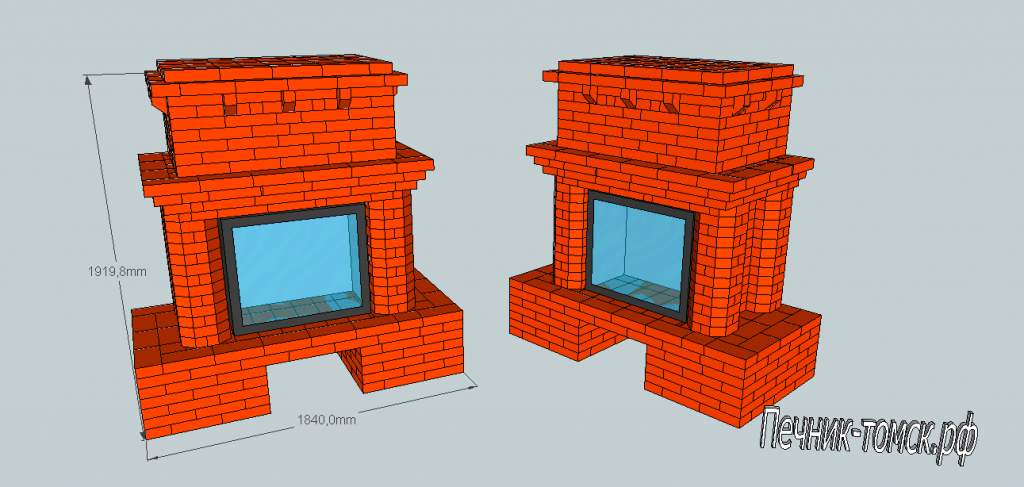

Теплоемкий камин своими руками пошаговая инструкция

Недорогие камины дровяные на даче или в собственном доме можно сложить из кирпича собственными силами. Печка камин для дачи на дровах строится начинается с изготовления под ним основания. Под массивный камин лучше сделать настоящий фундамент так как просадка может разрушить кладку.

Камин в стиле кантри

Основание

Фундамент можно сделать сплошным или столбчатым. Для этого выкапывают котлован глубина которого напрямую зависит от несущей способности самого грунта. Нельзя устанавливать фундамент на насыпных грунтах так как насыпной грунт постоянно уплотняется и в результате фундамент осядет. Дно котлована засыпают слоем щебня или гравия и утрамбовывают его заливают строительным жидким раствором. На этой готовой подушке можно возводить любой фундамент. Между фундаментом под камин и фундаментом под дом не должно быть связи и должен быть зазор не менее 50 см который засыпается песком и тщательно утрамбовывается. Связи не должно быть потому, что осадка здания и осадка камина будет разная. Между готовым фундаментом и кирпичной кладкой камина нужно укладывать слой гидроизоляции из 2 слоёв рубероида или толи.

Камины для дома дровяные фото

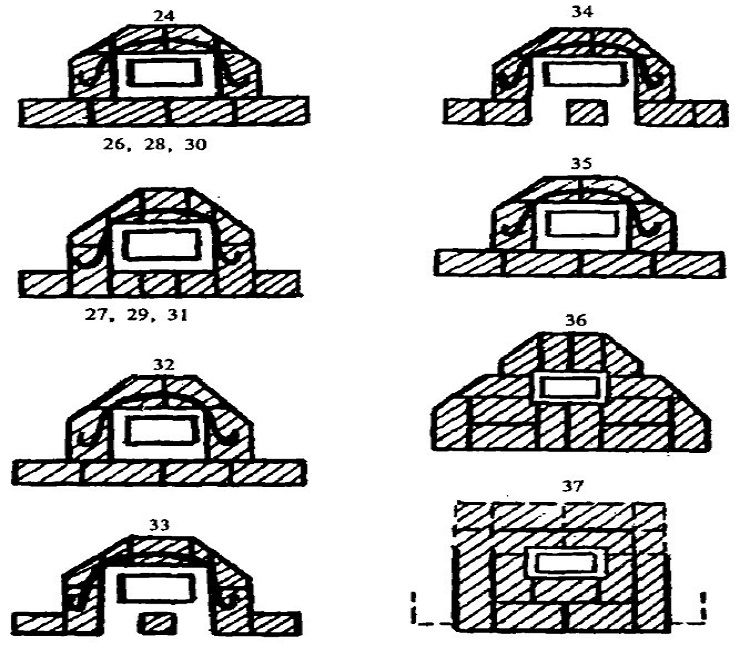

При кладке камина своими руками нужно соблюдать некоторые правила:

  • Размеры и форму камина нужно проверять метром, шпагатом, правилом и угольником.
  • В каждом прямоугольнике диагонали должны быть одинаковыми.
  • Кирпичная стенка должна получаться ровной особенно с внутренней стороны.
  • Все швы между кирпичами как по горизонтали так и по вертикали должны быть полностью заполнены раствором так как через незаполненные швы будет проникать
    в помещение дым и лететь искры из камина, а также уменьшится тяга.
  • Толщина швов между кирпичами не должна быть больше 5 мм.
  • Топку нужно делать глубиной в пределах 0,5 метра так как если сделать меньше то дым может просачиваться в помещение, а если сделать глубже то уменьшится сила тяги.
  • Если придётся обтесать кирпич то укладывать его нужно отёсанной стороной наружу.
  • Обыкновенный глиняный кирпич перед укладкой нужно замачивать в воде на протяжении 10 минут, а огнеупорный кирпич нужно только окунать в воде. Красный кирпич очень пористый и поэтому если его предварительно не замачивать то он быстро заберёт влагу из раствора и сделать ровный шов будет очень трудно. С огнеупорного белого кирпича нужно удалить пыль чтобы увеличилась сцепляемость раствора с кирпичом поэтому его перед укладкой макают в воду.
  • Нельзя дымоход изнутри обмазывать цементным раствором так как при нагревании затвердевший раствор трескается и может отвалится и засорить весь дымоход.
  • Кладку нужно делать прочной, а для этого нужно чтобы швы между нижележащими кирпичами перекрывались серединами вышележащих кирпичей. Если шов будет перекрываться меньше чем на одну четверть кирпича то это место будет считаться непрочным.

Сначала нужно определить в каком месте он будет стоять так как по местоположению бывает камин пристенный, центральный и камин угловой дровяной.

Даже так делают камины дровяные своими руками

Чтобы сложить камин своими руками в первую очередь нужно сделать необходимые проёмы в перекрытиях и кровле через которые будет проходит дымоход. При этом нужно учитывать и выдерживать зазоры между дымоходом и сгораемыми частями перекрытий по правилам расстояние от дыма в дымоходе до сгораемых вещей не должно быть меньше 30 см. Выкладывать камины для дачи дровяные начинают с укладывания основания из двух рядов кирпича. Раствор для кладки камина лучше приобрести в магазине.

Самодельный камин делать начинают с основания

Для первого ряда нужно использовать хорошо обожженный кирпич тщательно железнёный цементным раствором. Выложив первый ряд нужно всю поверхность выравнять по уровню с помощью цементного раствора. Поверх укладывается слой гидроизоляции состоящий из двух слоёв рубероида или толи чтобы грунтовые воды поднимаясь по фундаменту не проникали в вышележащую кладку. После этого укладывается второй ряд кирпичей который тоже выравнивается по уровню с помощью цементного раствора.

Кладка

Кирпичи для самого камина должны быть хорошо обожжены и не иметь сколов и трещин. Кирпичи железнёные, недообожженные и с примесями известняка не подойдут для кладки камина. Толщина стен камина зависит от конструкции камина и может быть выполнена в 1, 1/2, 1/4, 3/4 кирпича. Стены в один кирпич выкладывают поочерёдно рядами тычков и ложков то есть сначала укладывается ряд тычком, а следующий ряд ложком. Стены в 3/4 кирпича выкладывают двумя рядами, первый ряд кирпичей укладывается ложком в полкирпича, а второй ряд кирпичей укладывается ложком на ребро. При выкладывании дымохода из кирпича швы нужно заполнять так чтобы они были заполнены раствором вровень с кирпичами и не было выступаний или выемок на которых может осесть сажа и ухудшить тягу.

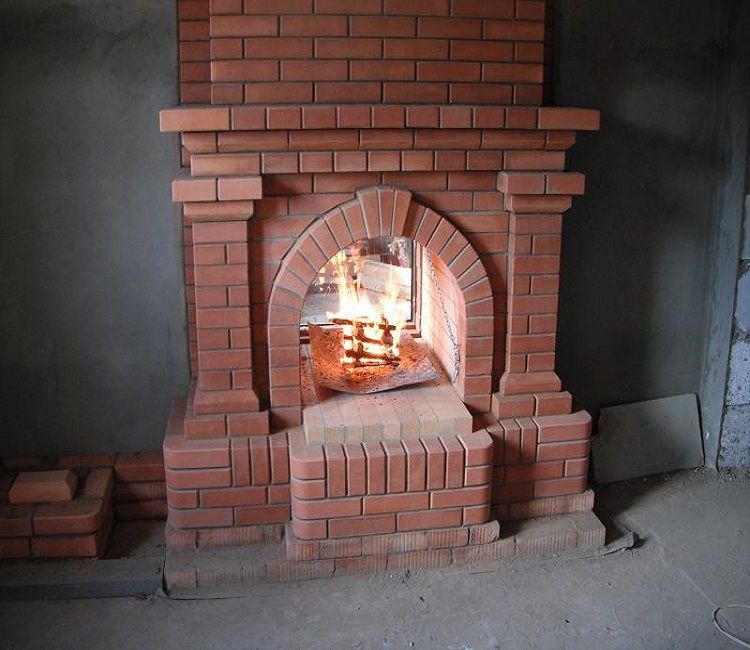

Делается опалубка и можно сложить печь камин

Перекрытие верха топки между стенками обычно выполняют в виде арочного свода но иногда укладывают лист железа который закладывается кирпичами.

  • Если перекрытие будет делаться из металлического листа то нужно в кирпичах с внутренних сторон стенок проделать выемки примерно 1 см глубиной и 3 см глубиной. Эти выемки будут опорами железного листа, причём лист должен не доходить до упора примерно 1 см с каждой стороны. Иначе из-за разницы коэффициентов линейного расширения металла и кирпича при нагревании металл сильно расширится и разрушит целостность кирпичной кладки.
  • Если перекрытие будет делаться из кирпича в виде свода то нужно будет со стороны топки сделать опалубку в виде свода. Кирпичи в опалубку нужно укладывать равномерно сразу от обоих стенок двигаясь к центру. Рекомендуется предварительно кирпичи обтесать в виде клина чтобы толщина швов между кирпичами была одинаковой. Выложенный свод на несколько дней оставляют набираться прочности и только потом убирают опалубку.

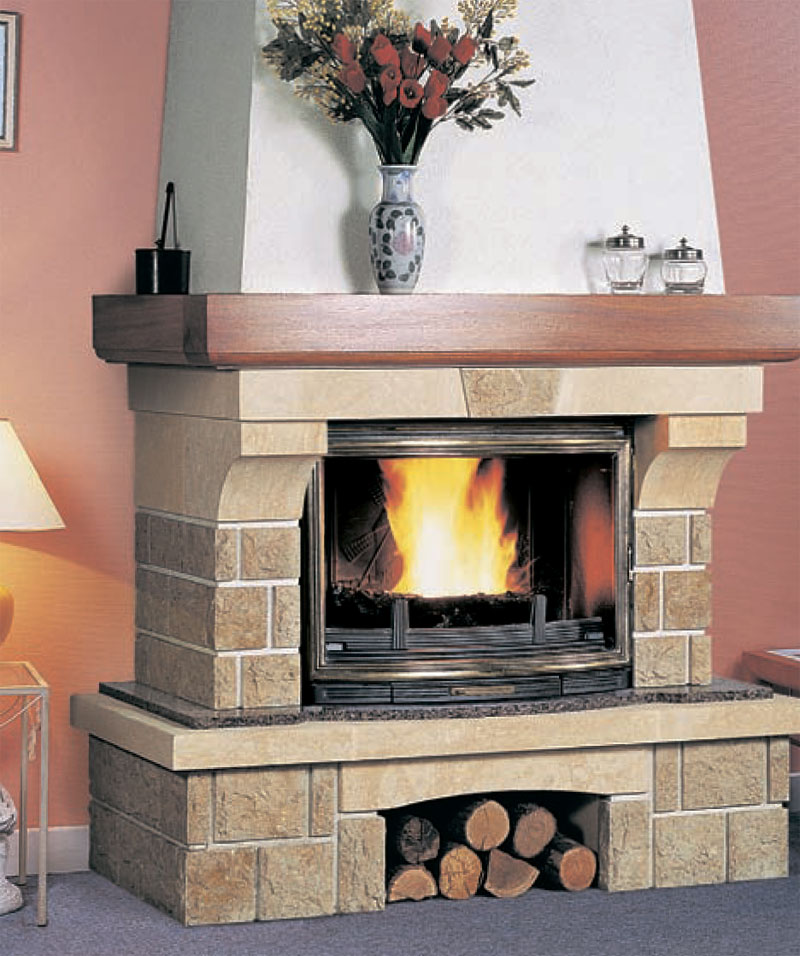

Топку изнутри со всех сторон нужно облицевать огнеупорным кирпичом. У камина имеется один важный элемент это декоративное обрамление камина которое называется порталом. Количество порталов может быть разным всё зависит от того какой у вас камин трехсторонний, двухсторонний или односторонний.

Двухсторонний камин

По форме портал можно выполнить в любом исполнении.
Любая печка камин для дома обязательно должна иметь дымосборник который при разогреве камина предотвратит опускание холодного воздуха по дымоходу. Дымосборник это пирамидально расширенная нижняя часть дымохода в котором собирается первый горячий дым. Также в дымосборнике скапливается сажа и копоть которые можно удалить через специальный люк сделанный в задней стенке камина. Между дымосборником и топкой устанавливают заслонку которая не даст холодному воздуху попасть в помещение когда камин не горит.
Еще в задней части дымохода делают газовый порог или по другому его называют дымовой зуб. Этот газовый порог делают в виде выступа который помогает смешиваться холодному воздуху и горячему дыму и в результате выходу дыма наверх по дымоходу. Ширина и вынос газового порога должна быть на 1 см больше ширины дымовой трубы. Напротив порога нужно сделать герметично закрывающуюся дверку для чистки этого порога от сажи.
В целях пожарной безопасности перед порталом обязательно устанавливают металлическую декоративную решётку или устанавливается специальная топка для камина со стеклом. Для хранения небольшого количества дров делается дровница для камина в виде ниши в самом камине или в стене рядом с камином.

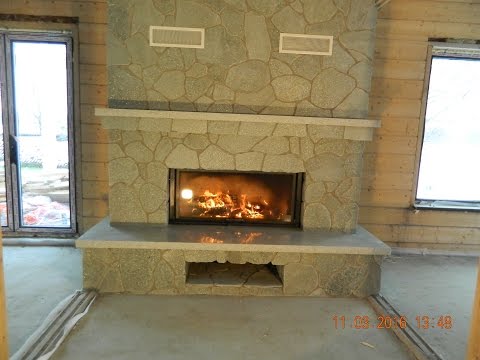

Облицовка

Делается облицовка камина своими руками если его сложили из не облицовочного кирпича. Для этого можно использовать какие-нибудь жаростойкие материалы. Очень красивые получаются изразцовые камины.

Так красиво будут выглядеть изразцовые печи и камины

Изготавливают изразцы для печей и каминов гладкими и потому они очень хорошо очищаются от грязи и пыли и к тому же они спокойно переносят температуру в 90 градусов. В последнее время с появлением термоустойчивых красок камины начали красить.

Такой вид придала краска для камина термостойкая

Окрашенные кирпичные камины выглядят необычно.

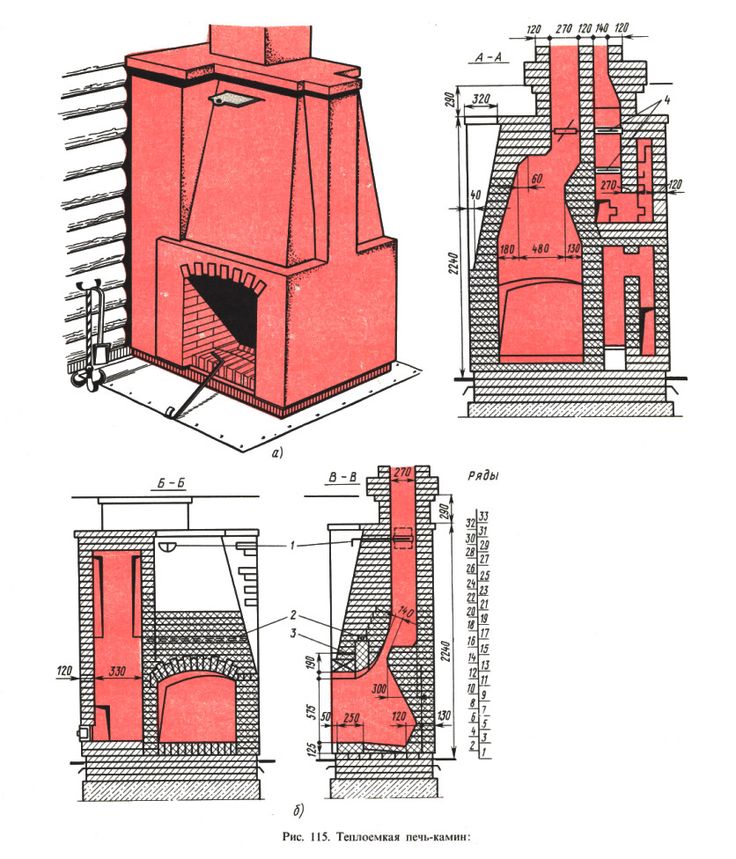

Угловой камин порядовка

Покажу один пример как выкладывать из кирпича угловые камины для дома дровяные. В этом примере показано как класть камин рядами. В зависимости от высоты помещения можно уменьшать или увеличивать раскладку камина высотой дымовой трубы.

Обычные угловые камины в интерьере гостиной

В целях пожарной безопасности нужно делать воздушный зазор между стенами дома и стенами топки камина.

Порядовка как выкладывать угловой камин своими руками фото

В третьем ряду делаются два канала по которым будет входить воздух и нагреваясь будет выходить через отверстия душники которые делаются в 17 и 18 ряду на фасаде.

Камин порядовка своими руками

С 13 ряда и по 15 ряд делается газовый порог который не даст быстро поступить холодному воздуху в помещение из вне.

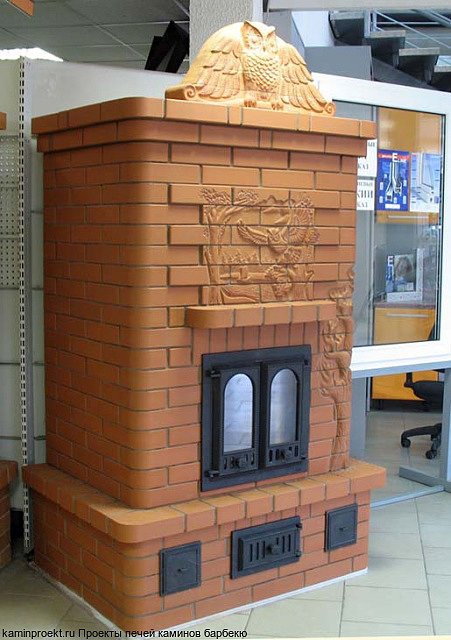

Печь камин порядовка

В 16 и 17 ряду на фасадной стенке устанавливается герметично закрывающаяся дверка с помощью которой можно будет убирать скопившуюся золу на газовом пороге.

Порядовка камина из кирпича

В 33 и 34 ряду делается два канала по которым будет поступать нагревшийся наружный воздух. Рекомендуется кирпичную кладку дымовой трубы армировать стальной проволокой Ф2,5 мм или Ф3 мм.

Возможно вам будет интересно:

Конвекционные и теплоёмкие камины ⋆ MiyKamin

Дома, в которых есть печи или камины отличаются особым уютом, теплом и индивидуальностью. Ведь среди огромного разнообразия каминов сложно найти два одинаковых изделия, поэтому такой конструкции как у вас, скорей всего, ни у кого не будет. Однако помимо внешних различий камины отличаются способом обогрева помещения. Сегодня мы хотим рассказать вам о двух популярных моделях каминов: конвекционном и теплоёмком.

Конвекционные камины

Иллюстрация: Как работает конвекционный камин.

Вы, наверное, уже слышали о конвекционных каминах, поскольку последние несколько лет на территории Украины и стран постсоветского пространства именно эта модель является лидером на потребительском рынке. Чтобы выяснить почему тысячи людей выбирают именно этот камин необходимо понять его принцип работы. Начнём с того, что данная конструкция состоит из закрытой топки, в которой находятся сразу несколько отверстий. Как правило, они располагаются внизу и вверху топки. Сделано это для того, чтобы холодный воздух, поступающий снизу нагревался и выходил через верх уже теплым. Это основной принцип работы данного изделия.

Фишка конвекционного камина заключается в том, что он не сохраняет тепло, как остальные камины, а постоянно его передаёт по дому. Данный вид изделия выбирают те, кто стремиться как можно быстрее прогреть помещение. Особенно это актуально в холодное время года. Зашел в дом, в нём прохладно. Закинул пару килограмм дров, развёл пламя и вот уже в помещении тепло и уютно. Идеальный вариант для загородного дома или дачи. Однако есть у данного изделия небольшой минус, камин также быстро перестаёт передавать тепло, после его погашения.

На сегодняшний день конвекционный камин считается одним из самых экономичных вариантов для обогрева дома. Обычно в качестве топлива используют дрова, однако можно пользоваться и природным газом. Но есть небольшой минус, как правило, конвекционные камины пересушивают воздух в помещении. Чтобы этого избежать установите увлажнитель воздуха. Он поможет сохранять правильный микроклимат в помещении.

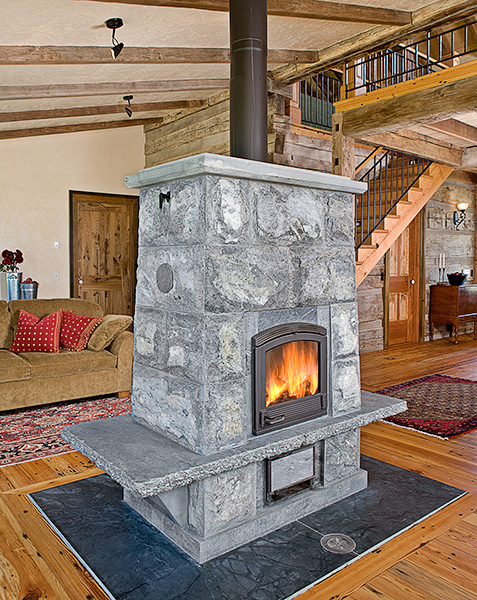

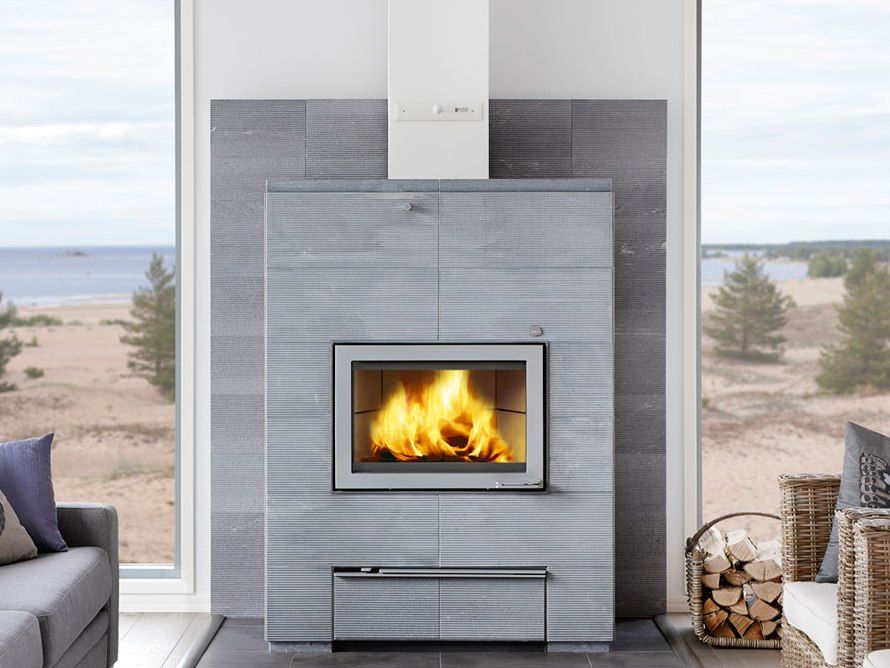

Теплоёмкие камины

Иллюстрация: Как работает теплоемкий камин.

Теплоемкий камин — это самый популярный вид конструкции в таких странах как: Германия, Чехия, Австрия и Венгрия. Аккумуляционная конструкция обладает рядом несомненных преимуществ. Начнём с того, что данный вид камина очень прост в эксплуатации. В современном мире из-за бешеного ритма люди просто не имеют времени ухаживать за камином должным образом, но при этом все мы хотим возвращаться в тёплый, уютный дом. С теплоёмким камином этого достичь очень просто. Данный вид изделия способен сохранять тепло до 32 часов всего при двух полных закладках дров.

Второе несомненное преимущество теплоемкого камина заключается в экономии. Всё тепло, которое образуется в топке поглощается аккумуляционными плитами и затем выходит в течение практически суток (до 32 часов). Такое количество тепла выделяется благодаря 1-2 закладке дров. Только представьте сколько топлива и времени вы экономите.

На третьем месте стоит безопасность изделия, что на самом деле немаловажно. Тепло, которое накапливается в теплоёмком изделие выходит не сразу, а постепенно. При этом оно разливается по комнатам  пропорционально количеству тепла, уходящего из помещения. Это помогает не перегревать помещение, а поддерживать одинаковый уровень тепла.



Теплоёмкий камин греет предметы, а не воздух. Замеры тепловизором камина построенного из модулей SUPERTERMIK АKKU.

Очень важно из какого материала будет построен данный вид камина. На сегодняшний день лучшими аккумулирующими и теплопроводными материалами для монтажа каминов считаются: изразцы, шамотные плиты, тяжелые бетоны специального предназначения, как Supertermik Akku. Это экологически чистые и безвредные материалы, которые при нагревании не выделяют вредных веществ. Шамот и изразцы сделаны из глины, а Supertermik Aкку на основе молотого камня разных фракций и характеристик. Все вышеописанные материалы представлены в различных формах и размерах, поэтому вы точно сможете построить понравившейся вам камин. Supertermik способен накапливать и отдавать тепло в течение десяти часов и более. Происходит это с помощью инфракрасного излучения, которое никак не вредит вашему здоровью, а даже наоборот улучшает его. Уже давно доказано, что инфракрасное излучение нормализует артериальное давление за счёт стимуляции кровообращения. Помимо этого оно способствует очищению организма от токсинов, нормализует гормональный фон и укрепляет иммунную систему. Во время инфракрасного излучения выделяются особые атомы и ионы, которые очищают воздух.

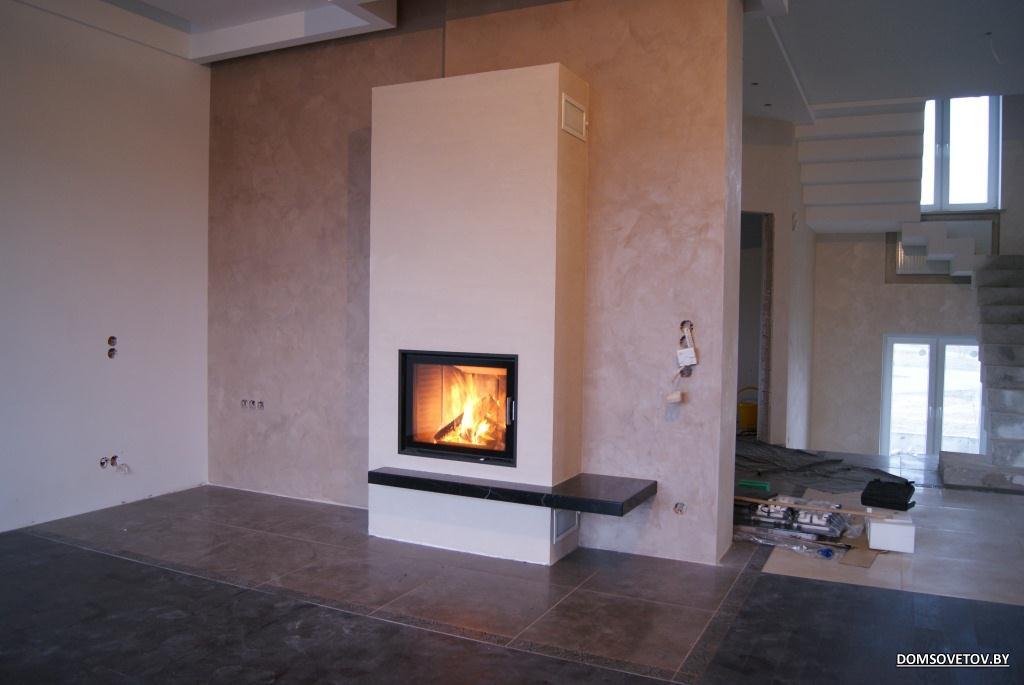

Теплоемкий камин из модулей SUPERTERMIK AKKU

Итак давайте перечислим все преимущества аккумуляционных каминов:

  1. Они способны прогревать помещение до 32 часов, всего при нескольких закладках дров.
  2. Данные камины не пересушивают воздух.
  3. Конструкция камина лёгкая и простая в эксплуатации.
  4. Аккумуляционные камины нагревают предметы в помещении, а не воздух, поэтому в доме дольше сохраняется тепло.
  5. Способ обогрева аккумуляционной конструкции благоприятно влияет на здоровье людей.

Надеемся эта информация поможет вам с выбором камина.





Каминные топки

Аккумулирующие кольца

Аккумулирующие кольца дают возможность значительно увеличить накопительную способность камина

Подробная информация

Механизм подъема дверцы

Сложный подъемный механизм гарантирует стабильно тихую и легкую работу дверцы.

Подробная информация

Дверной профиль

Дверной профиль из огнеупорной стали толщиной 2,5 мм предотвращает образование деформаций дверей при высоких температурах.

Подробная информация

Двойное остекление

Двойное остекление улучшает изоляционные свойства двери и уменьшает количество тепла, попадаемое через дверь в помещение.

Подробная информация

Индивидуальный дизайн

Нержавеющая сталь или нержавеющая сталь с черным тефлоновым покрытием

Подробная информация

Футеровка топки

В дополнение к стандартной светлой футеровке, доступна и темная футеровка каминных топок.

Подробная информация

Простота в эксплуатации

Детали управления предназначены для точной и интуитивно понятной работы каминной топки.

Подробная информация

  • Front
  • Tunnel
  • Corner
  • 3-side
  • Rear feeding
  • все

HAKA 37/50

  • Полезная мощность 5–12 kW
  • техническое описание pdf

HAKA 37/50G(N)

  • Полезная мощность 6–16 kW
  • техническое описание pdf

HAKA 60/50S

  • Полезная мощность 5–12 kW
  • техническое описание pdf

HAKA 63/51

  • Полезная мощность 6–16 kW
  • техническое описание pdf

HAKA 63/51a

  • Полезная мощность 6–16 kW
  • техническое описание pdf

HAKA 78/57

  • Полезная мощность 6–16 kW
  • техническое описание pdf

HAKA 78/57a

  • Полезная мощность 6–16 kW
  • техническое описание pdf

HAKA 80/50S

  • Полезная мощность 6–14 kW
  • техническое описание pdf

HAKA 67/38(N)

  • Полезная мощность 6–16 kW
  • техническое описание pdf

HAKA 89/45

  • Полезная мощность 8–16 kW
  • техническое описание pdf

HAKA 89/45a

  • Полезная мощность 8–16 kW
  • техническое описание pdf

HAKA 60/50Sh

  • Полезная мощность 5–12 kW
  • техническое описание pdf

HAKA 67/51h

  • Полезная мощность 6–16 kW
  • техническое описание pdf

HAKA 78/57h

  • Полезная мощность 6–16 kW
  • техническое описание pdf

HAKA 80/50Sh

  • Полезная мощность 6–14 kW
  • техническое описание pdf

HAKA 89/72h

  • Полезная мощность 9–18 kW
  • техническое описание pdf

Загрузи больше

Вдохновляйтесь

Посетить галерею

Тепловая мощность газового и дровяного камина

Перейти к содержимому

Предыдущий Следующий

Тепловая мощность газового или дровяного камина: что лучше?
  • Посмотреть увеличенное изображение

При принятии решения об установке в вашем доме нового газового или дровяного камина необходимо учитывать множество факторов. Стоимость, безопасность, атмосфера и удобство — все это среди них. Но если вы в первую очередь ищете способ обогреть свой дом, тепловая мощность, вероятно, является вашим главным приоритетом. Нас часто спрашивают, что лучше в этом отношении: газовый или дровяной камин. Ответ: Это зависит.

Первое, что нужно понять в отношении тепловой мощности, это то, как она измеряется – в БТЕ (сокращение от британских тепловых единиц). Определение BTU в учебнике звучит так: « количество тепла, необходимое для повышения температуры одного фунта воды на один градус по Фаренгейту при заданной температуре». Для наших целей просто представьте, что одна БТЕ примерно эквивалентна количеству тепла, выделяемому одной зажженной спичкой.

Количество БТЕ, которое может генерировать газовый или дровяной камин, сильно различается в зависимости от размера и модели камина. Вообще говоря, газовые камины могут производить от 8 000 до 60 000 БТЕ, а дровяные камины — от 20 000 до 40 000 БТЕ. Таким образом, в большинстве случаев подойдет любой тип камина.

Также важно помнить о более широкой проблеме энергоэффективности , например, о количестве энергии, которая теряется при производстве тепла: только 15-30% энергии древесины превращается в фактическое тепло. Например, если традиционный дровяной камин генерирует 20 000 БТЕ, он превращает в фактическое тепло только 3 000–6 000 БТЕ (20 000 * 15–30%).

К счастью, в настоящее время существуют высокоэффективные дровяные камины, которые имеют гораздо более высокий рейтинг эффективности (75%+), что обеспечивает гораздо лучшее производство тепла. Ключевое отличие от традиционных дровяных каминов в том, что топка отделена от интерьера жилища листом термостойкого стекла, а не находится на открытом воздухе. Тепло направляется через отдельное вентиляционное отверстие над стеклом и отправляет дым прямо через дымоход.

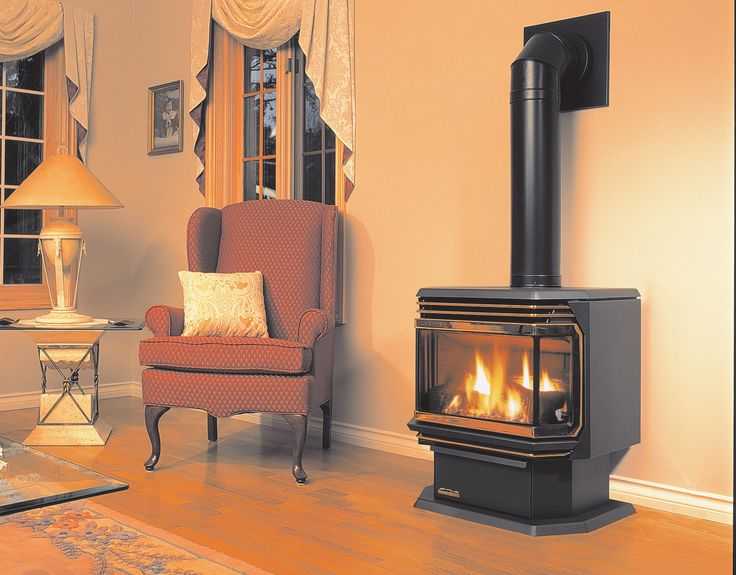

Эффективность газового камина

Газовые камины имеют отличный КПД (77%+). Как и в высокоэффективных дровяных каминах, топка газового камина отделена от интерьера жилища термостойким стеклом. Есть два разных типа газовых каминов: Direct Vent и Vent Free.

В каминах с прямой вентиляцией используются двусторонние вентиляционные отверстия для подачи наружного воздуха для горения. Из-за этого они не так эффективны, как камины без вентиляции. Безвентиляционные камины используют для горения воздух в помещении и не направляют выхлопные газы наружу (поэтому им не нужен дымоход или дымоход). Это делает их наиболее эффективными с точки зрения теплоотдачи.

Сколько БТЕ мне нужно для моего камина?

Чтобы узнать, сколько BTU вам понадобится, вам нужно определить, сколько квадратных футов вы хотите согреть, принять во внимание климат, в котором вы живете, и помнить, насколько хорошо ваш дом изолирован. Калькулятор БТЕ, предоставленный сайтом hearth.com, может помочь вам получить общее представление о том, сколько БТЕ вы должны получить от своего камина.

Поиск на нашем сайте

Поиск:

Предварительный просмотр пользовательских цветов и стилей с помощью инструмента визуализации!


Заинтересованы?
Позвоните по телефону 1-800-123-4567, чтобы подать заявку!
*В утвержденном кредите

Свяжитесь с нами

Тележка

Дайте нам знать, как мы это сделали.

Опрос удовлетворенности

Поиск продуктов

Контактная информация

Стокбридж
3530 North Henry Blvd.,
Highway 42 North,
Stockbridge, GA 30281

Розуэлл
ул. Альфаретта, 1110,
Розуэлл, Джорджия 30075

770.507.1529
[email protected]
