Теплофикационная вода что это: Теплофикационная вода – Большая Энциклопедия Нефти и Газа, статья, страница 1

Содержание

теплофикационная вода – это… Что такое теплофикационная вода?

теплофикационная вода

1) Heat: district heating water

2) Chemical weapons: heating water

Универсальный русско-английский словарь. Академик.ру. 2011.

  • теплофизический режим
  • теплофикационная выработка электроэнергии

Смотреть что такое “теплофикационная вода” в других словарях:

  • Вода – получить на Академике активный купон Ив Роше или выгодно вода купить по низкой цене на распродаже в Ив Роше

  • Теплоэнергетика — I Теплоэнергетика         отрасль теплотехники (См. Теплотехника), занимающаяся преобразованием теплоты в др. виды энергии, главным образом в механическую и электрическую. Для генерирования механической энергии за счёт теплоты служат теплосиловые …   Большая советская энциклопедия

  • Теплоэнергетика — I Теплоэнергетика         отрасль теплотехники (См. Теплотехника), занимающаяся преобразованием теплоты в др. виды энергии, главным образом в механическую и электрическую. Для генерирования механической энергии за счёт теплоты служат теплосиловые …   Большая советская энциклопедия

  • ТЕПЛОФИКАЦИЯ — ТЕПЛОФИКАЦИЯ, централизованное производство тепла, плановое его распределение и снабжение им потребителей на далеком от места производства расстоянии. Т. в виде районного отопления, отопления ряда зданий, расположенных на одной территории, из… …   Большая медицинская энциклопедия

  • Атомэнергопроект (Санкт-Петербург) — Проверить нейтральность. На странице обсуждения должны быть подробности …   Википедия

  • Водогрейный котёл —         устройство для нагревания воды, используемой в системах отопления, вентиляции и горячего водоснабжения зданий и сооружений. Для отопления жилых и общественных зданий применяют чугунные секционные В. к., в которых вода нагревается до… …   Большая советская энциклопедия

  • Елена (реактор) — У этого термина существуют и другие значения, см. Елена (значения). Елена Тип реактора Водо водяной ядерный реактор Назначение реактора Теплоэнергетика, электроэнергетика Технические параметры Теплоноситель …   Википедия

  • Ленинградская АЭС-2 — Ленинградская АЭС 2 …   Википедия

Системы теплоснабжения в Тюмени, Тобольске, Челябинске.

Знаете ли вы, что:

От 60 до 80 процентов многоэтажных жилых домов и большинство общественных зданий в городах присутствия «Фортум» отапливается в режиме теплофикации с применением систем, подключенных к теплоэлектростанциям компании.

Теплофикация – это процесс централизованного обеспечения потребителей тепловой энергией, полученной на ТЭЦ по комбинированному способу производства тепловой и электрической энергии в едином технологическом процессе. Теплофикация — самый энергосберегающий вид отопления.

Тепло и горячая вода составляют почти 80% от общего количества энергии, которую потребляют в домашнем хозяйстве. Эффективный и более экологичный способ производства тепла является для «Фортум» одной из важнейших задач и стимулов развития.

Теплофикация в полноформатном варианте гарантирует вам комфортабельное проживание. Вы спокойно можете переложить заботы о производстве тепла на наши плечи.

Мы гарантируем, что его будет достаточно каждому из вас независимо от погоды и времени года.

Станция

Система централизованного теплоснабжения включает источник тепла, тепловую сеть и теплопотребляющие установки. Комбинированные ТЭЦ – эффективные производители электрической и тепловой энергии.

Природный газ поступает на ТЭЦ по газопроводу. ТЭЦ имеют основные и резервные линии подачи газа для обеспечения надежности и безопасности.

При сжигании топлива вода в энергетических котлах нагревается до нескольких сот градусов и превращается в пар высокого давления. Пар вращает лопасти турбины, которая в свою очередь вращает генератор. Генератор вырабатывает электрический ток. Электрический ток поступает в электрические сети и передается в единую энергосистему страны. Часть отработанного пара с турбины поступает в теплообменники, где нагревает сетевую теплофикационную воду. Она поступает с ТЭЦ в систему централизованного теплоснабжения.

Сети

Распределение тепловой энергии происходит в теплофикационной сети. Она состоит из двух трубопроводов: подающего теплоноситель в дома (красный) и обратного (синий). По нему остывшая вода возвращается на электростанцию, чтобы снова нагреваться до нужной температуры.

Тепловые сети подразделяются на магистральные и распределительные, которые подводят тепло до «стены» дома и передают его во внутридомовые коммуникации.

Учет тепловой энергии начинается на выходе с ТЭЦ. Здесь стоят коммерческие узлы учета – производители энергии всегда знают точно, какое количество тепла они отпустили для потребителей. В свою очередь, приборы учета в доме указывают, какое количество тепла реально использовано потребителем. Более эффективны индивидуальные тепловые пункты (ИТП), в составе которых есть приборы учета. ИТП не только фиксируют потребленное тепло, но и помогают регулировать это потребление.

На пути транспортировки тепла установлены перекачивающие насосные станции. Насосы обеспечивают циркуляцию воды в сетях и позволяют теплу доходить до потребителей, отдаленных от ТЭЦ.

Центральный тепловой пункт (ЦТП) — здесь с помощью входящего теплоносителя более высокой температуры подогревается холодная вода из водопровода для горячего водоснабжения (бытовые нужды) и горячая вода для целей отопления. ЦТП одновременно обслуживают множество домов.

Индивидуальный тепловой пункт (ИТП) успешно заменяет ЦТП и работает только для вашего дома. Он выполняет функцию подготовки теплоносителя для горячего водоснабжения (бытовые нужды) и отопления. В отличие от ЦТП, индивидуальные установки делают это более эффективно и экономично, снижая потери тепла и улучшая качество теплоснабжения.

Контроль за доставкой тепла ведется из диспетчерского пункта. Диспетчеры отслеживают все параметры теплоснабжения, реагируют на аварийные ситуации и управляют ими.

Тепло — сложный технологический продукт

В процессе теплоснабжения и теплопотребления задействованы производители тепла, поставщики тепла и потребители. Контроль за теплом — наша общая задача!

Дом

Теплофикационная вода циркулирует во внутридомовых системах отопления (батареи), а также нагревает воду в бойлерах для обеспечения горячего водоснабжения (ГВС).

Горячее водоснабжение для бытовых нужд внутри дома устроено по открытой, или закрытой системе. При открытой схеме горячая вода попадает в краны непосредственно из внешней (уличной) тепловой сети. Более надежны закрытые системы, при которых системы отопления и горячего водоснабжения внутри дома независимы друг от друга.

«Мы производим тепло для 2 000 000 человек и заботимся о том, чтобы в Вашем доме всегда было комфортно»


Трубопроводы теплофикационные – Энциклопедия по машиностроению XXL

Наиболее мощной из них является одновальная четырехцилиндровая турбина Т-250/300-240-3, выпускаемая ПО Турбомоторный завод (ПО ТМЗ) [14].
Проточная часть турбины состоит из 40 ступеней, ЦВД и ЦНД – двухкорпусные, ЧСД разделен на два цилиндра для размещения трубопроводов теплофикационного отбора, 10 отборов турбины используются в системе регенерации, на питательный турбонасос и на нужды теплофикации.  [c.14]

Сварка поворотных стыков трубопроводов (теплофикационные трубопроводы, трубопроводы гидрозолоудаления, мазутопроводы, циркуляционные водоводы и т. д.)  [c.317]


Покрытия рубероидом или бризолом допускаются только по изоляции из несгораемых теплоизоляционных материалов на паропроводах, на трубопроводах теплофикационных сетей, а также на продуктопроводах с негорючими и горючими жидкостями, парами или газами при условии, что расстояние от указанных трубопроводов до оборудования и емкостей с легковоспламеняющимися или горючими смесями должно быть не менее 25 м.  
[c.304]

Трубопроводы горячей (прямой) и охлажденной у потребителя (обратной) воды образуют тепловую сеть. Вода, циркулирующая в сети, именуемая сетевой водой, нагревается в пароводяных теплообменниках ТЭП (сетевых подогревателях) паром из отборов теплофикационных турбин, в водогрейных котлах или котлах-утилизаторах.  [c.194]

Закрытая схема в генераторах тепла приготавливается теплоноситель (перегретая вода, пар), который по системе теплофикационных трубопроводов поступает к водонагревателю. Вода из системы холодного водопровода, проходя через водонагреватель, нагревается и поступает в систему ЦГВ.  [c.400]

Трубопроводы из новых труб, в том числе станционные паропроводы перегретого пара Теплофикационные паропроводы перегретого пара и водяные теплопроводы при деаэрации и химической очистке подпиточной воды  

[c.219]

В котельной могут быть трубопроводы и другого назначения для продувки котлов, для конденсата, теплофикационные трубопроводы, паропроводы для отборно-  [c.228]

На рис. 8.18 приведена схема сетевой подогревательной установки теплофикационного энергоблока с турбиной Т-250-240. Схема сетевых трубопроводов ТЭЦ секционная, обеспечивающая возможность связи по сетевой воде с соседним энергоблоком. Сетевая вода из обратной линии 1 посредством сетевого насоса первого подъема 2 прокачивается через сетевые подогреватели 3 w 4. Далее сетевым насосом II ступени подъема 5 сетевая вода прокачивается через пиковый водогрейный котел 6 и поступает в тепловую сеть. Предусмотрена рециркуляция сетевой воды насосом 116  [c.116]

Тепловая энергия, топливо, тепловой, теплофикационный, турбинный Тепловой потребитель, турбина приводная Трубопровод, транспорт (теплоты), трение Условный, уплотнения, установка Установленный Утечка  

[c.316]

Компоновка главного корпуса промышленной электростанции должна обеспечивать рациональную связь электростанции с цехами предприятия и минимально возможные коммуникации электросетей, теплофикационных трубопроводов, а также газопроводов и паропроводов при использовании горючих газов и пара от технологических агрегатов на электростанции.[c.238]


Обратная сетевая вода из магистральных трубопроводов различных районов подается в один или несколько коллекторов обратной сетевой воды (рис. 6.1). Из этого коллектора питаются все теплофикационные установки ТЭЦ, каждая из которых работает от своей турбины. В конечном счете все теплофикационные установки работают на один или несколько напорных коллекторов прямой сетевой воды, откуда она подается на отопление районов города.  [c.208]

Прежде всего, необходимо уяснить состояние теплофикационной установки перед пуском. С помощью задвижек она отключена от коллекторов обратной и прямой сетевой воды. Сетевые насосы и насосы конденсата греющего пара не работают. Пар в ПСГ-2 не поступает, так как арматура на трубопроводах подвода в него пара закрыта. В ПСГ-1 поступает пар, так как никакой запорной арматуры на линии подвода пара нет. Для конденсации этого пара через вентили 31 в трубную систему ПСГ подается небольшое количество химически очищенной воды. Она обеспечивает конденсацию поступающего небольшого количества пара, которая сбрасывается на воронку из трубной системы ПСГ-1. Задвижки 19, 21, 23 и 28 закрыты, и сетевая вода в ПСГ-2 не поступает. Образующееся небольшое количество конденсата греющего пара через гидрозатвор сливается в конденсатор.  [c.395]

Сетевые насосы предназначены для подачи горячей воды по теплофикационным сетям и в зависимости от места установки применяются в качестве насосов первого подъема, подающих воду из обратного трубопровода в подогреватели второго подъема для подачи воды после подогревателей в теплофикационную сеть рециркуляционных, установленных после водогрейных котлов.  [c.254]

Трубопроводы диаметром менее 800 мм (трубопроводы гидрозолоудаления, теплофикационные, технического водоснабжения и др.) из-за отсутствия доступа с внутренней стороны выполняются односторонней автоматической сваркой с У-образной подготовкой кромок.  [c.325]

Предельные толщины изоляции теплофикационных паропроводов в непроходных каналах не должны превышать предельных толщин, установленных для трубопроводов воздушной прокладки.[c.36]

Необходимая для восполнения потерь пара и конденсата (превращенного в воду пара) добавочная вода забирается насосами из канала по трубопроводам 35 и, пройдя через специальные водоподготовительные установки, поступает в деаэратор. Частично отработавший в турбине пар подводится к теплофикационным подогревателям (бойлерам) 58, где используется для нагрева воды, предназначенной для отопления. Конденсат греющего пара бойлеров возвращается в деаэратор.  [c.9]

Сальниковые компенсаторы (рис. 66) изготовляют с условным. 0 100—1000 мм, применяют при рабочем давлении до 1,6 МПа (16 кгс/см2), температуре до 300°С и устанавливают на теплофикационных и циркуляционных трубопроводах.  [c.101]

Сварные отводы (рис. 103) изготовляют резкой прямых труб на сектора с последующей их сваркой между собой. Размеры сварных отводов определяют по межведомственным нормалям, которые являются обязательными для всех станционных и теплофикационных трубопроводов.[c.146]

Основной причиной коррозии тепловых сетей является присутствие в транспортируемой по теплофикационным трубопроводам воде кислорода и свободной углекислоты, которые попадают в систему с добавочной водой, восполняющей утечки в сети, а также вследствие засоса воздуха через неплотности при наличии разрежения в трубах.  [c.175]

Станционные теплофикационные установки, предназначенные для снабжения потребителей теплом, но не горячей водой, состоят из пароводяных подогревателей и насосов и работают с замкнутой водяной сетью. Охлажденная в тепловой сети обратная сетевая вода поступает по трубопроводам к сетевым насосам. Последние создают необходимый напор для подачи воды в подогреватели, а затем теплофикационную сеть. Обратная вода из сети поступает к насосам под небольшим давлением. Расход пара теплофикационного отбора (1,2—2,5 ama) значительно выше, чем на регенеративный подогрев воды, и достигает-75% общего расхода пара на турбину. По параметрам пара теплофикационные подогреватели делятся на основные (БО) и пиковые (БП). Основные подогреватели используются в течение всего отопительного сезона, работают при давлении пара 1,2—2,5 ama из регулируемого отбора турбины и подогревают воду до 90—115°. Пиковые подогреватели включаются при сильных морозах, питаются паром более высокого давления из нерегулируемого отбора и предназначены для подогрева воды до температуры 130—150°, а в некоторых случаях и выше — до 180°. Они включаются по водяной стороне последовательно с основными подогревателями. Тепловые сети используются и для горячего водоснабжения, т. е. снабжения потребителя непосредственно горячей водой с температурой 60—65°. Применяются две основные системы горячего водоснабжения замкнутая (закрытая) и открытая.  [c.164]


Трубопроводы для воды подразделяются на питательные — от питательных насосов к котлам конденсатные — от конденсаторов турбин, регенеративных и сетевых подогревателей к деаэраторам циркуляционные для охлаждающей воды конденсаторов турбин, маслоохладителей и газо- или воздухоохладителей генераторов трубопроводы химической водоочистки технической воды для охлаждения подщипников вспомогательного оборудования теплофикационные трубопроводы сливные для 142  [c. 142]

На фиг. 361 изображены план подвала с нанесенной сетью трубопроводов отопления. Отопление здания — центральное водяное с верхней разводкой. Горячая вода поступает в систему отопления от районной теплофикационной сети. Подающий трубопровод (от теплофикационной сети до главного стояка) изображен сплошной линией, а обратная сеть трубопроводов — штриховой. Стояки системы отопления на трубопроводах отмечены большими черными точками и замаркированы порядковыми номерами, поставленными в двойных кружках, расположенных у стояков. В некоторых мес-  [c.317]

Аксонометрические схемы подающих и обратных трубопроводов (верхняя и нижняя разводки) изображены на фиг. 364 и 365. На схемах показаны запорные вентили, задвижки, переходные муфты и воздухосборник и проставлены диаметры труб в миллиметрах. Уклоны труб указаны стрелками. Главный стояк заканчивается воздухосборником, в котором собирается воздух, попавший из теплофикационной сети.  [c.321]

С этой же целью давление воды в водогрейном котле поддерживается на уровне, при котором температура кипения значительно превышает температуру нагрева воды. В схемах коммуникаций водогрейного теплофикационного котла обязательными элементами являются рециркуляционная линия с насосами на ней и перемычка для подмешивания обратной воды. Указанная схема позволяет применять рециркуляцию части нагретой в котле воды и подмешивание воды из обратного трубопровода тепловой сети. Рециркуляция воды применяется для защиты котлов от выпадания влаги из дымовых газов при сжигании природного газа и от сернокислотной коррозии при сжигании сернистого мазута. При сжигании природного газа температура сетевой воды на входе в котел искусственно (за счет рециркуляции) поддерживается не ниже 60° С, а при сжигании сернистых мазутов —не ниже 110° С. Подмешивание воды из обратного трубопровода применяется для поддержания температуры воды в подающем трубопроводе тепловой сети в соответствии с графиком. Таким образом, режимы работы водогрейного котла должны разрабатываться так, чтобы они обеспечивали требуемые температуры на входе и выходе из котла для его надежной и безопасной работы.[c.72]

Конструктивно снабжение сборочно-сварочного цеха теплотой и другими видами энергии осуществляют через -тепловые пункты, обычно расположенные в первом этаже служебно-бытовой пристройки. Помещения, занимаемые под тепловые пункты, имеют размеры в плане 12X6 м и высоту не менее 3 м. Тепловой пункт (их может быть и несколько) оборудован распределительными коллекторами, масловлагоотделителями на воздухопроводе, грязевыми фильтрами на трубопроводах теплофикационной воды. На каждом трубопроводе на месте ввода (внутри цеха) установлена отключающая предохранительная, и регулирующая арматура. Тепловой пункт оборудуют необходимыми контрольно-измерительными приборами для учета количества и параметров энергоносителей.  [c.189]

Разветвленная система теплофикационных трубопроводов ТЭЦ вызывает увеличение допустимых внутренних утечек до 1,5—1,8% в соответствии с правилами технической эксплуатации. Нормы качества питательной воды для ТЭЦ и КЭС практичееки совпадают.[c.338]

В условиях работы теплофикационного оборудования и трубопроводов горячего водоснабжения, а также подпиточного и сетевого трактов ТЭЦ возможна интенсивная углекислотная, кислородная и подшламовая коррозия. Развитие этих видов коррозии обусловлено отсутствием или некачественной деаэрацией воды, умягчением ее по схемам Ыа-катионирования или нодкисления,  [c.150]

От города до термального поля Банных ключей — одного из крупнейших камчатских источников — по прямой километров 85. Но провести теплофикационную трубу прямо через заболоченную дельту реки и скалистый горный хребет трудно. Линию трубопровода придется прокладывать в обход. Инженеры разворачивают перед нами карту. Острый грифель карандаша пробегает по извилистой линии намеченной трассы, держась долин рек, обходя коричневые пятна горных районов. Да, целых 140 километров должна будет пройти нагретая в подземной котельной вода, прежде чем попадет в батареи отопления Петропавловска, В мире нет теплопроводов такой длины. Б течение длительного времени считали, что транспортировать горячую воду можно на 20, ну, от силы — на 25 километров. Камчатские инженеры задумали внести свои поправки и в теорию и в практику теплоснабжения. Уже сейчас расчеты, приведенные инженером Д. И. Авербухом, подтверждают техническую и экономическую целесообразность нового проекта.  [c.233]

Регулирование количества теплофикационной воды в зависимости от температуры местной воды весьма просто осуществляется по схеме, разработанной Теплосетью Мосэнерго (рис. 4-9). В этой схеме датчиком температуры является термореле (рис. 4-10), а исполнительным органом — регулятор расхода типа PP. Термореле устанавливается на трубопроводе местной воды, а регулятор расхода — на подающем трубопроводе подогревателя. Импульсная трубка соединяет надсильфон-ную камеру регулятора с термореле и обратным трубопроводом от подогревателя. В импульсной трубке устанавливается дроссельная шайба и фильтр.  [c.211]

Для двухтрубных теплофикационных трубопроводов каналы проходного сечения применяются в исключительных случаях, например, при пересечениях трассы с многоколейными железнодорожными путями иод усовершенствованными мостовыми автострадами с большим движением автотранспорта, где не-  [c. 274]

Коллекторы для прокладки тепловых сетей целесообразно примг-нять при большом количестве параллельно прокладываемых теплофикационных трубопроводов, паропроводов, конденсатопроводов совместно с трубопроводами технологических нужд и др.  [c.276]


Для иодпиточной воды химическое обескислороживание сульфитом натрия применяют во избежание корродирования закрытых тепловых сетей.. Аппараты для этой цели обычно устанавливают рядом с теплофикационными трубопроводами. Ввод раствора сульфита натрия в питательные магистрали котлов и теплофикационные трубопроводы осуществляется с помощью щайбовых дозаторов.  [c.126]

Повышение надежности элементов достигается улучшением коррозионной стойкости трубопроводов, их гидроизоляции и применением высококачественного оборудования (спускники, задвижки компенсаторы и тд.). Повышение надежности источников теплоты обеспечивается резервированием теплофикационной группы и блочным построением всей станции [97]. Насосные станции и ГТП имеют достаточно высокую надежность за счет ежегодных ревизий и резервирования основных агрегатов (насосных и теплообменников).  [c.28]

Для температурной компенсации на прямолинейных участках трубопроводов при давлениях среды не более 1,6 МПа могут применяться сальниковые (рис. 8-3, г) и линзовые (волновые) (рис. 8-3, д) компенсаторы. Компенсирующая способность сальниковых компенсаторов сравнительно высока (до 400 мм). Однако им свойствен существенный недостаток — трудность обеспечения хорощей герметизации сальникового уплотнения. Их применяют обычно на теплофикационных трубопроводах с температурой среды до 300°С.  [c.152]

К ним относятся параметры на границах элементов оборудования различных систем ПТУ (регенеративного подогрева, теплофикационной установки и др.), в первую очередь термодинамические, а также расходные, определяемые конструктивными характеристиками элементов (эжекторов, уплотнений) и не зависящие прямым образом от процессов в цикле ПТУ. Для расчетов давлений в точках различных трактов и напоров насосов нужно знать гидравлические сопротивления элементов оборудования, трубопроводов, арматуры (например, значительны потери давления в регулирующем клапане питания паропроизводящей установки Арркп МПа), также зависящие от конструктивных характеристик элементов.  [c.358]

В результате коррозии внутренних стальных поверхностей нагрева и трубопроводов в конденсат-ном тракте образуются оксиды железа. Контакт кислорода с трубками ПНД, изготовленными из цветных металлов на основе меди, приводит к появлению в питательной воде оксидов меди. Разложение органических примесей, содержащихся в питательной воде, приводит к появлению нитратов и нитритов, которые усиливают коррозию. Значительное количество солей и оксидов попадает в тракт с при-сосами циркуляционной воды в конденсаторе, сетевой воды в подогревателях, с добавкой химически очищенной воды в конденсатор, с подпиткой теплофикационной установки и т.д.  [c.361]

На рис. 13.2 показана упрощенная пусковая схема турбины, состоящей из ЦВД и двухпоточного ЦНД. Для того чтобы не мешать пониманию процессов, происходящих при начальном этапе пуска, который ведется на конденсационном режиме, на схеме не показаны регулируемые отборы пара на сетевые подофеватели и теплофикационная установка (которые подключаются на последних этапах пуска), органы регулирования отборов (клапаны или диафрагмы в ЧНД), схематически показана система регенерации турбины, схема уплотнений содержит только трубопроводы, необходимые при анализе пусковых операций, не показан встроенный в конденсатор теплофикационный пучок. Многие из этих элементов будут рассмотрены ниже.  [c.377]

При гидравлическом расчете различают трубопроводы короткие и длинные. Короткими считаются трубопроводы сравнительно небольшой длины, в которых местные потери напора составляют не менее 5—10% потерь напора на трение по длине. При их расчете исходят из принципа наложения потерь, принимая 2Ап=2Адл+2Лмвот- К коротким трубопроводам обычно относят масло- и топливопроводы двигателей внутреннего сгорания, системы жидкостного охлаждения, внутридомовую теплофикационную сеть, трубопроводы гидроприводов станков, транспортных средств и других машин.  [c.115]

При устройстве водопроводной сети в городах и на промышленных предприятиях необходимо считаться с существующими подземными проводками, как-то трубопроводами (канализационными, водопроводнььми, дренажными, газовыми, теплофикационными, нефтепроводными и водосточными),кабелями сильных токов высокого и низкого напряжения, кабелями городских железных дорог, кабелями слабых токов — телефонными, телеграфными, пожарной сигнализации и других электросиг-нальных систем.  [c.121]

При применении плит в многослойной конструкции, последние предварительно склеиваются до требуемой толш,ины изоляции. Применяемая для подмазки изделий мастика должна иметь консистенцию, соответствующую 8 делениям консистометра. Укладка формованных изделий производится вразбежку в шахматном порядке, с толщиной швов при подмазке не более 3 мм, а при укладке насухо до 1 мм. Шов должен быть заполнен мастикой на всю глубину. При изоляции насухо просветы в швах не допускаются. Продольные швы должны быть параллельны оси трубопровода. Перед укладкой производится предварительное втирание от руки мастики в изделия на толщину 1—2 ж.к со всех Сторон. При изоляции теплофикационных сетей в бесканальной прокладке изделия укладываются только впритирку насухо без обмазки мастикой. Для лучшего сцепления мастики с изделиями, последние перед укладкой слегка смачиваются водой. При производстве работ при низких температурах, смачивание не допускается. Монтаж изоляции трубопроводов сегментами ведется при помощи резинового шнура, спирально обернутого вокруг трубопровода, или резиновых поясов, которыми изделия временно удерживаются на трубопроводе до закрепления их проволокой или бандажами, после чего резиновый шнур или резиновые кольца передвигаются дальше по трубопроводу па протяжении изолируемого участка. Изделия крепятся кольцами из проволоки, диаметром 1,2 мм, или бандажами из полосовой стали, либо проволочным каркасом или металлической сеткой. Крепежные материалы обязательно должны быть оцинкованными. Каждое изделие закрепляется по длине кольцами не менее, чем в двух местах. Расстояние между кольцами не более 200—250 мм. Концы проволоки при креплении изделий проволочными кольцами должны быть утоплены в изоляции.  [c.104]

Как показывают длительные эксплуатационные наблюдения за качеством деаэрированной воды, обработанной магнитным полем, барботажяый термический деаэратор полностью удаляет свободную углекислоту и надежно поддерживает содержание кислорода в пределах 110—20 мкг/кг (при норме 50 мкг/кг). Количество взвешенных частиц в воде после деаэратора, состоящих из карбоната кальция и окислов железа, не превышает 2,0—3,0 мг/кг. Норма содержания взвеси в подпиточной и сетевой воде составляет не более 5,0 мг/кг при учете частиц размером выше 50 мкм. Одинаковый порядок величин взвеси в подпиточной и сетевой воде подтверждает отсутствие оседания частиц из движущейся воды в теплофикационных пароводяных бойлерах, в магистральных трубопроводах и в разводящей абонентской сети. Многочисленные осмотры оборудования и теплосети также показали стабильность нагретой воды, не вызывающей загрязнения поверхностей работающего оборудования.  [c.137]

Одновременно с теплопроводами фирма Кабельметалл организовала производство мобильных теплофикационных камер, которые обеспечивают относительно простую и надежную их стыковку с трубопроводами.  [c.40]


Различают теплофикационные сети закрытого и открытого типов. При закрытой системе у потребителей устанавливаются поверхностные теплообменники, в которых сетевая вода подогревает до нулшой температуры водопроводную воду. При открытой системе расходуется горячая сетевая вода—непосредственный водо-разбор. Качество подпиточной воды должно обеспечить в подогревателях и трубопроводах отсутствие загрязнений, накипеобразования и интенсивной коррозии металла.  [c.134]

В тех случаях, когда в теплофикационных установках горячего водоснабжения (с непосредственным водоразбором) потребляют в больших количествах жесткую сырую воду, наряду с предварительной дегазацией последней может быть применен метод фильтрационной стабилизации воды с целью искусственного выращивания плотного защитного слоя карбонатной накипи на внутренней поверхности трубопроводов. Сущность этого метода заключается в фильтровании воды через обожженный природный минерал доломит, который связывает агрессивную углекислоту, благодаря чему транспортируемая вода приводится в стабильно равновесное состояние в отношении системы СО —НСОд —СО .  [c.185]

В целях предотвращения коррозии, а также отложений накипи и щлама в подогревателях, магистральных теплофикационных трубопроводах и отопительных системах абонентов качество подпиточной воды должно отвечать следующим требованиям  [c.195]


Индивидуальные тепловые пункты (ИТП) | Братск

Заказать котельную

Индивидуальный тепловой пункт (ИТП) — это комплексная система, предназначенная для перенаправления теплоэнергии из центральной сети в отдельное здание или в его часть, а также для регулирования и учёта потребляемого тепла. Один ИТП обрабатывает только одно здание, поэтому в его названии и фигурирует слово «индивидуальный»: этим индивидуальный тепловой пункт отличается от центрального теплового пункта (ЦТП), который обеспечивает теплом и горячей водой целую группу промышленных или жилых объектов.

Обычно индивидуальные тепловые пункты располагаются в подвале здания, но могут занимать и отдельное помещение.

Состав технологического оборудования ИТП включает в себя:

  • автоматическую систему регулирования и контроля;
  • узел отопления;
  • узел подпитки контура отопления;
  • узел горячего водоснабжения.

Узел отопления поддерживает в системе отопления определённую температуру. Контур отопления по зависимой или независимой схеме подключается к источнику теплогенерации. При зависимой схеме теплофикационная вода от объекта теплогенерации направляется в отопительные батареи напрямую. При независимой схеме она поступает в теплообменники, где нагревает воду для второго контура отопления. После теплообменников нагретая вода циркуляционными насосами перенаправляется в систему отопления. Обычно в такой схеме работают два циркуляционных насоса, активирующихся поочередно, чтобы при поломке одного из насосов автоматика сразу же включала резервный.

Регулирование температуры в системе отопления осуществляет трехходовой клапан с электроприводом, который монтируется на подающем трубопроводе. При зависимой схеме подключения клапан управляет количеством подаваемой теплофикационной воды в систему отопления. Если используется независимая схема, клапан определяет расход теплоносителя, поддерживая нужную температуру на выходе из теплообменников.

Узел подпитки контура отопления поддерживает нужное давление в контуре. Подпитка включается при падении ниже того давления, которое допустимо в контуре отопления. Функцию подпитки контура выполняют трехходовой клапан или подпиточные насосы.

Узел горячего водоснабжения выполняет функцию обеспечения горячей водой 55°С или 60°С. Теплоноситель от объекта теплогенерации проходит через теплообменники ГВС и нагревает в них воду до заданной температуры, затем нагретая вода циркуляционными насосами направляется потребителям. Функцию регулирования температуры ГВС выполняет клапан с электроприводом, который монтируется на подающем трубопроводе и регулирует расход теплоносителя для поддержание определённой температуры на выходе из теплообменников.

Автоматическая система регулирования и контроля предназначена для поддержания заданной температуры теплоносителя, осуществления погодозависимого регулирования, поддерживания требуемого перепада давления теплофикационной воды. Она позволяет избежать перетопов за счет системы регулирования внутренней температуры, которая основывается на температуре воздуха снаружи и на температуре в вентиляции.

Система автоматизация индивидуальных тепловых пунктов обеспечивает совмещение энергосбережения и комфорта в помещениях; задает правильный режим работы, зависящий от погоды, времени суток, праздничных и выходных дней. Автоматизация избавляет от необходимости содержать дефицитный сегодня высококвалифицированный персонал, обеспечивает бесперебойную работу ИТП и более продолжительные сроки его эксплуатации.

Данные аналитических обзоров говорят о том, что использование индивидуальных тепловых пунктов помогает минимизировать затраты на эксплуатацию вплоть до 60% по сравнению с центральными тепловыми пунктами, и до 15% снизить теплопотери за счет возможности выбора режимов теплопотребления и теплоснабжения.

Позвоните нам, если у Вас остались вопросы: 8(495)781-81-55

Для расчёта стоимости котельной, пожалуйста,
заполните опросный лист на котельную.
Опросный лист можно заполнить в онлайн-режиме или скачать.

По всем возникшим вопросам:
телефон: 8 (906) 700-40-55
электронная почта: [email protected]

1. Краткая характеристика теплофикационной установки.

1.1. Теплофикационная установка предназначена для подогрева циркулирующей в тепловой сети воды для централизованного обеспечения теплом коммунально-бытовых нужд промышленных предприятий и населения города (отопления, горячего водоснабжения). Теплофикационная установка включает в себя два основных подогревателя сетевой воды — БО-1 и БО-2, два пиковых подогревателя — БП-1 и БП-2, два вспомогательных сетевых подогревателя — ПСВ-А и ПСВ-Б, пять сетевых насосов, два насоса откачки конденсата бойлеров, два деаэратора подпитки тепловой сети — ДПТС-1 и ДПТС-2, два насоса подпитки тепловой сети, трубопроводы н необходимую запорную и регулирующую арматуру. Пиковый подогреватель БП-2 предназначен только для подогрева сетевой воды на теплично-овощной комбинат. На трубопроводе подачи сетевой воды на теплично-овощной комбинат установлены заглушки сразу после БП-2.

1.2. Техническая характеристика сетевых подогревателей.

Показатели

БО-1

БО-2

БП-1

БП-2

ПСВ-А

ПСВ-Б

1.

Тип

ПСВ-500-3-23

ПСВ-500-14-23

Инофирменные

2.

Расчетный пропуск воды, т/час

1150

1800

200

3.

Рабочее давление пара:

МПа

кгс/см2

0,25

2,5

0,7

7,0

0,5

5,0

4.

Рабочее давление воды в трубной системе:

МПа

кгс/см2

1,4

14

1,4

14

0,5

5,0

5.

Максимальная температура греющего пара, 0С

133

250

130

6.

Максимальная температура воды на выходе из подогревателя, 0С

110

150

100

7.

Уровень конденсата по водомерному стеклу

1/3

1/3

1/3

1.2.2. Техническая характеристика насосного оборудования.

Сетевые насосы

Конденсат-ные насосы бойлеров

Насосы подпитки теплосети

№ 1

№ 2

№ 3

№ 4

№ 5

№ 1

№ 2

№ 1

№ 2

1.

Тип

3В200х2

СЭ1250-140

8КСД10х3

6К-12

2.

Напор, м.в.ст.

500

1250

56

54

3.

Производительность, м3/час

500

1250

110

45

4.

Мощность электродвигателя, кВт

200

630

40

17

5.

Скорость вращения, об/мин

1450

1500

1450

2900

6.

Температура перекачиваемой воды, оС

70

70

120

105

1.3. Сетевые и конденсатные насосы оборудованы устройством Автоматического Включения Резерва (АВР), при отключении работающего насоса автоматически включается установленный на АВР резервный насос.

1.4. Техническая характеристика деаэраторов подпитки тепловой сети.

ДПТС-1

ДПТС-2

1.

Тип деаэрационной колонки

ДСА-25

2.

Емкость бака аккумулятора, м3

25

3.

Температура воды, оС

102

4.

Давление греющего пара,

МПа

кгс/см2

0,09

0,9

1.5. Схема циркуляции сетевой воды.

1.5.1 В отопительный период:

Сетевая вода на город и Комсомольский район из обратной магистрали (магистраль №1, №3) тепловой сети через один или два параллельно включенных вспомогательных подогревателя сетевой воды ПСВ-А и ПСВ-Б, через конденсатор турбины-2 насосами сетевой воды подается в прямую (подающую) магистраль. В зависимости от температуры наружного воздуха для поддержания температуры теплосети в соответствии с утвержденным графиком дополнительно, после сетевых насосов, могут включаться в работу основные подогреватели сетевой воды (один или два в зависимости от расхода сетевой воды и требуемой температуры сетевой воды) и (или) пиковый подогреватель сетевой воды БП-1.

1.5.2. В летний период:

Сетевая вода на город и Комсомольский район из обратной магистрали (магистраль №1, №3) тепловой сети через один или два параллельно включенных вспомогательных подогревателя сетевой воды ПСВ-А и ПСВ-Б, насосами сетевой воды через один из основных подогревателей сетевой воды подается в прямую (подающую) магистраль;

1.6. Подогрев сетевой воды в теплофикационной установке осуществляется:

  • во вспомогательных подогревателях сетевой воды ПСВ-А и ПСВ-Б — выпаром из дренажного бака 2-ой очереди и выпаром из расширителя чистых продувок 2-ой очереди, при форсировании испарительной установки ИУ-3 или ИУ-4 на ПСВ подается вторичный пар от испарителя;

  • в конденсаторе турбины-2 – отработанным паром турбины;

  • в основных подогревателях сетевой воды — паром теплофикационного отбора ТГ-3 или ТГ-4 (в линию теплофикационного отбора турбин, для форсированной работы испарителя ИУ-4, может быть подан вторичный пар ИУ-4), в качестве резервного источника используется редуцированный пар РОУ-7.8/0.12-0.25;

  • при работе электростанции в режиме котельной подогрев сетевой воды в основных подогревателях сетевой воды осуществляется редуцированным паром РОУ – 7.8/0.12-0.25;

  • в пиковых подогревателях – редуцированным паром РОУ-83/7, в качестве резервного источника может использоваться РОУ-83/13.

1.7. Конденсат греющего пара из пиковых подогревателей каскадно подается в корпус основных подогревателей, откуда насосами откачки конденсата откачивается во всасывающий коллектор деаэраторных насосов 1 или 2 очереди. Регулятор уровня в основных бойлерах включается в бойлерном отделении на отм. 10, 4 м и должен быть переведен на работающий бойлер, а при работе обоих бойлеров параллельно – на один из бойлеров.

Отсос неконденсирующихся газов из пиковых подогревателей осуществляется в основные подогреватели, а из них в конденсаторы турбин или на общий коллектор отсоса агрессивных газов.

1.8. Оборудование схемы подпитки теплосети.

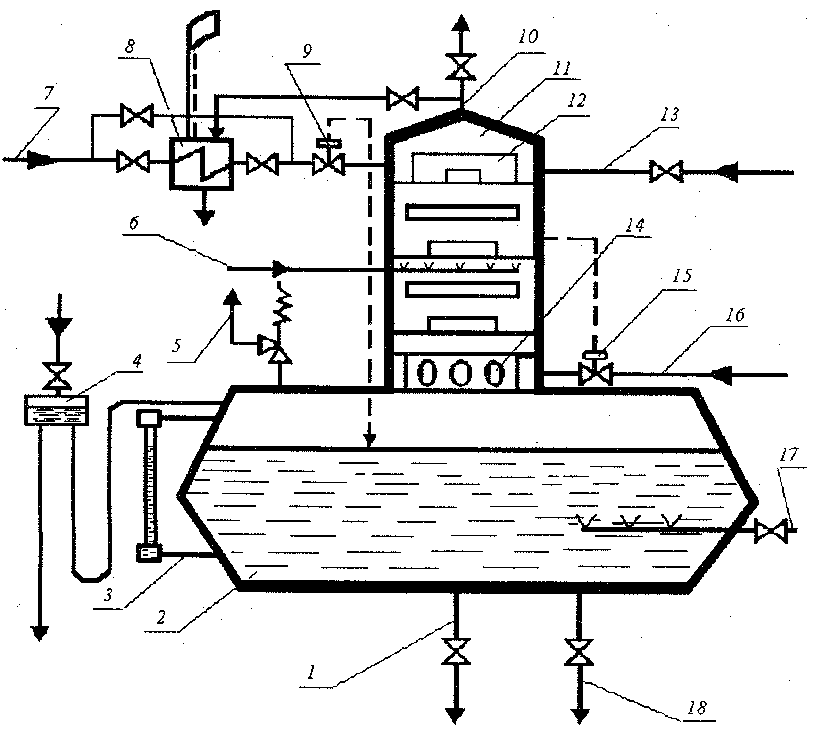

1.8.1. Установка для подпитки тепловой сети состоит из термических деаэраторов подпитки тепловой сети, работающих параллельно, насосов подпитки тепловой сети и автоматического регулятора подпитки. На линии подпитки установлен расходомер, указывающий расход воды на подпитку тепловой сети, а так же теплосчетчик, показания которого фиксируются и обрабатываются на компьютере в ПТО.

1.8.2. В деаэраторы подпитки теплосети поступает химически очищенная вода, подогретая до температуры 102 – 104 оС в подогревателях химически очищенной воды. В деаэраторах происходит ее деаэрация для удаления растворенных в ней агрессивных газов. Поэтому необходимо постоянно поддерживать в деаэраторах подпитки избыточное давление 0,02 МПа (0,2 кгс/см2), что соответствует температуре 102 – 104 оС. Для подогрева и деаэрации воды в ДПТС подведен пар из трубопровода теплофикационного отбора (в схеме предусмотрена подача в ДПТС по перемычкам пара II отбора, вторичного пара ИУ-1 и ИУ-2). Для удалении агрессивных газов из деаэратора обязательно на каждом включенном деаэраторе должна быть открыта арматура на трубопроводе выпара. Подача в деаэраторы воды с температурой ниже 102 оС приводит к излишним затратам пара на подогрев воды и ведет к потерям конденсата подаваемого пара.

При увеличении солесодержания, жесткости воды в ДБ-1, с целью уменьшения потерь воды и тепла, смонтирована схема подачи в деаэраторы подпитки теплосети воды из дренажного бака 1-ой очереди. Арматура на нагнетании насоса дренажного бака и на линии подачи ХОВ в деаэраторы подпитки теплосети находится на площадке РУ-2 (отм. 7 м).

1.8.3. Критерии и пределы безопасного состояния и режимов работы деаэраторных установок:

  • давление в корпусе деаэратора 0,2 кгс/см2;

  • гидрозатвор для предохранения бака от повышения давления сверх 0,02 МПа (0,2 кгс/см2) находится в работе и заполнен водой, арматура подачи ХОВ на заполнение гидрозатворов находится в районе деаэраторов на отм. 10,4 м;

  • температура воды в пределах 102-104 о С, в головку деаэратора постоянно подается пар;

  • уровень воды в деаэраторе в пределах не ниже нижнего допустимого и не выше верхнего допустимого уровня;

  • постоянно открыт выпар из ДПТС в атмосферу;

  • контрольно-измерительные приборы должны быть исправны, включены в работу, показания контрольно-измерительных приборов должны соответствовать показателям параметров нормальной работы.

1.8.4. Схемы подпитки теплосети.

  • основная линия подпитки, из деаэраторов подпитки теплосети деаэрированная вода поступает на всас насосов подпитки теплосети и через автоматический регулирующий клапан в обратную магистраль. В линию подпитки теплосети врезана перемычка от ДХОВ-1 для подачи воды на подпитку теплосети, арматура которой находится в районе БП-1, отм. 4 м.. Расход воды на подпитку теплосети по основной линии регистрируется расходомером;

  • резервная линия подпитки, для поддержания давления в теплосети в случае появления больших утечек воды служит резервная подпитка тепловой сети – подачей в обратную магистраль ХОВ непосредственно насосами ХОВ 2-ой очереди из ДХОВ-2. Арматура резервной подпитки находится в районе РУ-4 на отм. 2,9 м;

  • аварийная подпитка – подачей пресной воды от трубопровода пресной воды, в нормальных условия арматура подачи пресной воды должна быть закрыта и опломбирована, воздушник на данной линии открыт и опломбирован. Арматура находится в районе БО-1 и в конденсатном отделении напротив воздухоподогревателя ТГ-3 на отм 2,9 м;

  • для подпитки теплосети в аварийном положении вызванном отсутствием химически очищенной и пресной воды на станции, в теплопункте на ул. Яльцева существует схема аварийной подпитки тепловых сетей от городского водопровода.

Словарь терминов | ПАО «Т Плюс»

Словарь терминов | ПАО «Т Плюс»
  • Блочная теплоэлектростанция (ТЭС) – Электростанция, состоящая из отдельных энергоблоков, каждый из которых включает котел, паровую турбину, питательный насос и систему регенеративного подогрева питательной воды.
  • Вал ротора турбины – Элемент ротора турбины, соединенный с дисками, на которых располагаются рабочие лопатки.
  • Вертикальные сетевые подогреватели (ПСВ) – Подогреватели сетевой воды с вертикально расположенной трубной системой в вертикальном цилиндрическом корпусе.
  • Водогрейный котел – Котел для нагрева сетевой воды на районных тепловых станциях (РТС) для последующего направления в тепловую сеть для теплоснабжения жилых домов и предприятий.
  • Водоподогревательная установка – Установка для непрерывного подогрева обратной сетевой воды на ТЭИ паром из отборов теплофикационной паровой турбины типа Т, включающая паропроводы отбора, сетевые подогреватели, систему эвакуации конденсата греющего пара из подогревателей и подпиточную установку теплосети.
  • Газомазутная ТЭС – Тепловая паротурбинная электростанция, котлы которой приспособлены для сжигания газообразного и жидкого топлива (мазута) порознь или одновременно.
  • Горелка с предварительным смешением – Горелка, в которой топливный газ и воздух смешиваются перед подачей в зону горения.
  • Горизонтальный сетевой подогреватель (ПСГЭ) – Подогреватель сетевой воды, трубная система которого расположена горизонтально.
  • ГРЭС (Государственная районная электростанция) – Историческое название наиболее мощных ТЭС России, как правило, с энергоблоками 150-1200 МВт.
  • Градирня – Строительное сооружение в виде вытяжной башни, обеспечивающей тягу воздушной массы. Внутри башни с помощью разбрызгивающих устройств распыляется нагретая в конденсаторе охлаждающая вода. За счет ее испарения в количестве примерно 1 % происходит охлаждение воды, которая снова циркуляционными насосами подается в конденсатор.
  • Давление – Результирующая сила ударов молекул газа или пара, действующих на единицу площади сосуда, в котором они заключены.
  • Деаэратор – Основной элемент деаэрационной установки, служащий для удаления газов, растворенных в конденсате, вызывающих коррозию конденсатно-питательного тракта и внутренних поверхностей нагрева котла.
  • Деаэраторное отделение – Помещение главного корпуса ТЭС между турбинным и котельным отделением для размещения деаэраторов.
  • Диск ротора турбины – Элемент ротора турбины, соединяемый с валом ротора, на котором устанавливаются рабочие лопатки.
  • Диффузионная горелка – Горелка, в которой горение происходит на выходе из нее в факеле по мере перемешивания топлива и воздуха и протекания химической реакции.
  • Докритическое давление – Давление меньше 22,4 МПа.
  • Дочернее хозяйственное общество – по гражданскому законодательству РФ хозяйственное общество, в отношении которого другое (основное) хозяйственное общество или товарищество в силу преобладающего участия в его уставном капитале, либо в соответствии с заключенным между ними договором, либо иным образом имеет возможность определять решения, принимаемые таким обществом.
  • Дымовая труба – Вертикальный канал, служащий для рассеивания вредных продуктов сгорания и других выбросов, содержащихся в уходящих газах котлов и TУ, в атмосфере на возможно большей плошали.
  • Дымосос – Вытяжной вентилятор, служащий для создания разрежения в топке котла.
  • Зависимое общество – хозяйственное общество, более двадцати процентов голосующих акций (для акционерного общества) или двадцати процентов величины уставного капитала (для общества с ограниченной ответственностью) которого принадлежит другому хозяйственному обществу, которое является по отношению к нему контролирующим обществом.
  • Испаритель – Трубная система энергетического котла или котла-утилизатора ПГУ, в которой поступающая питательная вода испаряется и превращается в пар.
  • Комбинированная выработка тепла и электроэнергии – Производство электроэнергии электрогенератором, приводимым паровой турбиной, и тепла от пара отборов паровой турбины. Синонимом указанного комбинированного производства является термин «теплофикация».
  • Конденсатный насос – Насос, откачивающий конденсат из конденсатора, подавая его через систему регенеративных подогревателей в деаэратор.
  • Конденсатор – Теплообменный аппарат, основной элемент конденсационной установки, служащей для конденсации пара, отработавшего в турбине, при низком давлении, составляющем 3-8 кПа.
  • Конденсаторные трубки – Трубки, образующие теплообменную поверхность конденсатора, внутри которых непрерывно протекает охлаждающая вода, а снаружи конденсируется пар, поступающий из паровой турбины.
  • Конденсационная электростанция (КЭС) – Промышленное предприятие, служащее для выработки электрической энергии (как правило, КЭС вырабатывают и небольшое количество горячей воды для отопления станционного поселка).
  • Конденсационнонная установка – Совокупность конденсатора, системы подачи охлаждающей воды в конденсатор с помощью циркуляционных насосов, системы откачки образующегося из пара конденсата конденсатными насосами и системы удаления воздуха из парового пространства конденсатора, обеспечивающих выполнение конденсатором своих функций
  • Контрольный пакет акций – количество акций, обеспечивающее их владельцу фактический контроль над акционерным обществом. При широком распространении мелких акций достаточно владеть 20-30% (иногда меньше) акций, чтобы полностью контролировать деятельность общества. Поэтому антимонопольное законодательство не дает точного определения К.п.а., оставляя это право за соответствующими органами. Пакет 50% акций плюс 1 акция является контрольным при любом количестве мелких акций.
  • Котел – Совокупность устройств, обеспечивающих образование пара или горячей воды путем подвода к ним тепловой энергии от сжигаемого топлива. Различают котлы энергетические и водогрейные, барабанные и прямоточные.
  • Котельная установка – Совокупность котла и вспомогательных устройств, обеспечивающих получение пара высоких параметров на ТЭС.
  • Коэффициент полезного действия нетто ТЭС по выработке электроэнергии – Отношение количества электроэнергии, отпущенной с зажимов генератора, к той теплоте, которая затрачена на получение электроэнергии. Для ТЭЦ эта характеристика является чисто условной величиной.
  • Коэффициент полезного использования теплоты топлива – Доля теплоты, содержащейся в топливе, полезно используемой на выработку электроэнергии и тепла на электростанции. У КЭС коэффициент не превышает 40 %, а для TЭЦ он может достигать 85 %.
  • Критические параметры пара – Давление 22,1 МПа и температура 374,1°С, при которых теплота парообразования равна нулю, а плотность жидкой и паровой фазы одинаковы.
  • Мазут – Высококалорийное вязкое жидкое топливо для энергетических котлов, смесь тяжелых углеводородов, остаточный продукт перегонки нефти после отделения бензина, керосина и других легких фракций. В теплоэнергетике в основном используются сернистые мазуты, требующие системы сероочистки или использования специальных технологий сжигания.
  • Машинный зал – Помещение главного корпуса ТЭС для размещения турбоагрегатов.
  • Муфта – Узел, обеспечивающий соединение соседних роторов и передающий мощность с одного ротора на другой.
  • Надежность – Свойство энергоблока или паровой турбины обеспечивать бесперебойную выработку мощности при предусмотренных затратах топлива и установленной системе эксплуатации, технического обслуживания и ремонтов, а также не допускать ситуаций, опасных для людей и окружающей среды.
  • Оборотное водоснабжение – Система снабжения ТЭС технической водой с помощью ее циркуляции и охлаждения в прудах-охладителях или градирнях.
  • Обратная сетевая вода – Вода, возвращаемая от тепловых потребителей на ТЭЦ или РТС для последующего нагрева и возврата на теплосеть.
  • Отбор турбины – Пар, выводимый из проточной части турбины для нагрева питательной и/или сетевой воды.
  • Охлаждающая вода – Вода, поступающая в трубный пучок конденсатора для обеспечения его низкой температуры и, соответственно, низкого давления конденсации из реки, пруда-охладителя или градирни.
  • Паровая турбина – Энергетическая турбомашина, элемент парового турбоагрегата, преобразующий потенциальную энергию пара высоких параметров в механическую энергию вращения ее ротора, приводящего электрогенератор.
  • Парогазовая тепловая электростанция (ПГЭС) – Электростанция, оснащенная парогазовыми установками.
  • Парогазовая установка (ПГУ) – Энергетическая установка, в которой электроэнергия вырабатывается ГТУ и паровой турбиной за счет теплоты уходящих газов ГТУ.
  • Пароперегреватель – Трубная система энергетического котла или котла-утилизатора ПГУ в которой пар нагревается сверх температуры насыщения с целью повышения КПД турбоустановки и снижения конечной влажности пара в паровой турбине.
  • Пиковый водогрейный котел – Котел, устанавливаемый на ТЭЦ для дополнительного нагрева прямой сетевой воды сверх нагрева в сетевых подогревателях паровой турбины в холодное время года. Обычно этот нагрев осуществляется в пределах 100-150°С.
  • Питательная вода – Вода, поступающая в котел.
  • Питательный насос – Насос, служащий для создания давления перед котлом и в конечном счете начального давления пара перед турбиной. Различают питательные электронасосы (ПЭН) и питательные турбонасосы (ПТН).
    • Питательный электронасос (ПЭН) – Питательный насос, приводимый электродвигателем.
    • Питательный турбонасос (ПТН) – Питательный насос, приводимый паровой турбиной малой мощности, питаемой из отбора главной паровой турбины.
  • Подогреватель высокого давления (ПВД) – Теплообменник системы регенерации высокого давления, служащий для нагрева питательной воды паром из отбора турбины перед ее подачей в котел.
  • Подогреватель низкого давления (ПНД) – Теплообменник системы регенерации низкого давления, служащий для нагрева конденсата паром из отбора турбины на 30-40 °С перед его подачей в деаэратор.
  • Принципиальная тепловая схема – Схема, на которой приведены только основное оборудование и основные паропроводы.
  • Продукты сгорания топлива – Смесь газов, полученных в результате химических реакций горения и избыточного воздуха. Продуктами сгорания в энергетических котлах являются дымовые газы, а в камерах сгорания ГТУ — рабочее тело газовой турбины.
  • Производственный пар – Пар, отпускаемый из промежуточной ступени паровой турбины для нужд какого-либо производства. Повышение температуры пара в промежуточном пароперегревателе котла после его расширения в ЦВД. Служит для уменьшения конечной влажности в конце турбины и повышения экономичности турбоустановки.
  • Промышленная турбина – Турбина, предназначенная для выработки электроэнергии и тепла на промышленной электростанции.
  • Проточная часть турбины – Совокупность ступеней турбины, обеспечивающих преобразование потенциальной энергии пара или газа в кинетическую энергию вращения ротора турбины.
  • Прямая сетевая вода – Горячая вода (70-150°С в зависимости от времени года), нагреваемая в теплофикационной установке ТЭЦ или водогрейных котлах РТС, направляемая потребителям теплоты.
  • Прямоточное водоснабжение – Система снабжения ТЭС технической водой из реки и сливом отработанной воды в реку.
  • Рабочие лопатки – Профилированные элементы, установленные на диске специальным образом и образующие рабочую решетку.
  • Развернутая тепловая схема – Схема, на которой представлено все оборудование, все паропроводы, задвижки и арматура, позволяющие оперативно управлять оборудованием в любых эксплуатационных режимах.
  • Редукционно-охладительная установка (РОУ) – Установка, служащая для уменьшения давления пара и снижения его температуры путем впрыска воды.
  • Сверхкритическое давление пара – Давление, большее 22,1 МПа.
  • Сетевая вода – Непрерывно циркулирующее рабочее тело, подготовленное в специальных подпиточных установках теплосети и обеспечивающее доставку тепловой энергии от ТЭЦ или РТС ее потребителям. Различают прямую и обратную сетевую воду.
  • Сетевой подогреватель – Теплообменный аппарат, в котором за счет теплоты конденсации греющего пара, отбираемого из проточной части турбины, нагревается сетевая вода, проходящая внутри трубной системы.
  • Система водоснабжения – Комплекс устройств, обеспечивающих ТЭС технической водой для работы конденсаторов, маслоохладителей, водоструйных (или пароструйных) эжекторов, электрогенератора и других устройств. Различают системы прямоточного и оборотного водоснабжения.
  • Система зашиты турбины – Система, обеспечивающая прекращение подачи пара в турбину и ее остановку при возникновении аварийных ситуаций.
  • Статор турбины – Неподвижная (невращающаяся) часть турбины, включающая корпус, обоймы, диафрагмы и корпуса подшипников с опорными и упорным вкладышами.
  • Сухой насыщенный пар – Пар, не содержащий капель влаги и не перегретый по отношению к состоянию насыщения.
  • Температура насыщения – Температура, при которой начинается кипение воды или конденсация жидкости из пара. Температуры насыщения, конденсации, кипения и испарения — идентичные понятия. Их значение зависит только от давления.
  • Тепловая энергия – Неупорядоченная форма энергии, измеряемая в калориях (Ккал) и кратных ей величинах.
  • Теплосеть – Система теплопроводов, насосных станций и теплообменных аппаратов, обеспечивающая непрерывную подачу тепловой энергии в виде горячей воды потребителям и ее возврат на ТЭЦ или РТС.
  • Теплоснабжение – снабжение теплом жилых, общественных и промышленных зданий (сооружений) для обеспечения коммунально-бытовых (отопление, вентиляция, горячее водоснабжение) и технологических нужд потребителей.
  • Теплота сгорания – Количество тепловой энергии, которая выделяется при полном сгорании единицы рабочей массы (1 кг) жидкого или твердого топлива или 1 нм3 газа. Соответственно, теплота сгорания измеряется в кДж/кг, кДж/нмэ или ккал/кг, ккал/нмэ.
  • Теплофикационные паровые турбины – Турбины, предназначенные для выработки тепловой и электрической энергии, имеющие для этих целей электрогенератор и один или несколько регулируемых отборов пара.
  • Теплоэлектроцентраль (ТЭЦ) – Энергетическое предприятие, служащее для выработки тепловой энергии в виде горячей сетевой воды или пара сниженных параметров и электроэнергии. На ТЭЦ осуществляется комбинированная выработка тепла и электрической энергии, обеспечивающей экономию топлива в пределах 15 % по сравнению с раздельной выработкой на КЭС и РТС.
  • Топка котла – Пространство в котле, где происходит горение факела топлива.
  • Трансформатор – Электрическое устройство, служащее для повышения электрического напряжения, создаваемого электрогенератором, с целью уменьшения потерь электроэнергии в линиях электропередачи.
  • Турбоагрегат – Совокупность паровой турбины, электрогенератора и возбудителя, объединенных одним валопроводом, обеспечивающая преобразование потенциальной энергии пара в электроэнергию.
  • Турбоустановка – Последовательная совокупность паровой турбины, конденсатора, конденсатных насосов, ПНД, деаэратора, питательных насосов и ПВД, обеспечивающих преобразование потенциальной энергии пара, выходящего из котла, в механическую энергию вращения валопровода турбины и возвращение питательной воды в котел.
  • ТЭС с поперечными связями – Электростанция, на которой все котлы работают на общий коллектор свежего пара, из которого питаются все паровые турбины. Общими на таких ТЭС являются и коллекторы питательной воды, и деаэраторы.
  • Холдинг – компания, в состав активов которой входят контрольные пакеты акций других (дочерних) предприятий. Холдинг позволяет выстроить систему участий формально независимых фирм, которые могут обладать капиталами, существенно превосходящими капитал учредителя холдинга.
  • Центробежная форсунка – Устройство для распыления жидкого топлива в камере сгорания путем создания вращающейся конической струи, распадающейся на мелкие капли и легко перемешивающейся с воздухом.
  • Цилиндр высокого давления (ЦВД) – Цилиндр турбины, в который поступает свежий пар из котла. После расширения в ЦВД пар направляется либо в ЦСД, либо на промежуточный перегрев в котел.
  • Цилиндр низкого давления (ЦНД) – Цилиндр турбины, в который пар поступает из ЦСД; после расширения в ЦНД пар направляется в конденсатор.
  • Цилиндр среднего давления (ЦСД) – Цилиндр турбины, в который поступает пар из ЦВД; после расширения в ЦСД пар направляется в ЦНД.
  • Цилиндр турбины – Самостоятельный узел паровой турбины, имеющий собственный ротор и статор, паровпускной и выходной паровые патрубки.
  • Циркуляционный насос – Насос, подающий охлаждающую воду в трубный пучок конденсатора турбины
  • Экономайзер – Элемент трубной системы энергетического котла или котла-утилизатора, в которых происходит предварительный нагрев питательной воды перед ее подачей в барабан (или деаэратор).
  • Экраны – Система труб специальной конструкции, располагаемая по стенкам топки котла, внутри которых движется нагреваемое рабочее тело за счет лучистой энергии горящего факела топлива.
  • Электрическая мощность – Мощность на зажимах электрогенератора турбоагрегата.
  • Электрогенератор – Электрическая машина, преобразующая механическую энергию вращения ее ротора в электрический ток, подаваемый на трансформатор ТЭС.
  • Электроэнергетика – Подсистема энергетики, охватывающая производство электроэнергии на электростанциях и ее доставку потребителям по линиям электропередачи.
  • Энергетика – Совокупность больших естественных и искусственных подсистем, служащих для преобразования, распределения и использования энергетических ресурсов всех видов.

АКВА Композит – ХИМИЧЕСКИЕ РЕАГЕНТЫ ДЛЯ ПОДГОТОВКИ ВОДЫ В КОНТУРАХ ВОДОГРЕЙНЫХ КОТЛОВ И ТЕПЛОВЫХ СЕТЕЙ

ХИМИЧЕСКИЕ РЕАГЕНТЫ ДЛЯ ПОДГОТОВКИ ВОДЫ В КОНТУРАХ ВОДОГРЕЙНЫХ КОТЛОВ И ТЕПЛОВЫХ СЕТЕЙ

Основа предлагаемых нами решений – это реагенты для коррекционной подготовки воды. При реагентной водоподготовке, в воду дозируют специальные вещества, позволяющие избежать коррозии и образования отложений:



   Метод подготовки воды с использованием реагентов принципиально отличается тем, что с помощью специально подобранных компонентов предотвращается образование накипи и развитие коррозии на внутренних поверхностях конструкционных элементов систем отопления. При этом нет необходимости полностью удалять малорастворимые соединения, образующиеся при нагреве теплофикационной воды и формирующие накипь, а также кислород и углекислый газ, являющиеся причиной коррозии из воды. Представляемые нами реагенты для коррекционной подготовки воды являются комплексными. То есть, такие химические реагенты призваны обеспечить коррекцию сразу нескольких параметров теплофикационной воды: значение рН, содержание растворенного кислорода и углекислого газа, накипеобразующее действие растворенных солей.



Advantage K350 (фирма-производитель Ashland Water Treatment)


Химический реагент комплексного действия, предназначенный для предотвращения развития коррозии и образования отложений в системах отопления с местным нагревом. Данный товарный продукт эффективно связывает растворенный кислород даже при низких температурах, способствует коррекции уровня рН теплофикационной воды, поглощает свободную двуокись углерода. В состав химического реагента входят: N, N –диэтилгидроксиламин, 2-амино-2-метил-1-пропанол, гидроксид калия, смесь синтетических полимеров. и защищает медные и бронзовые компоненты. Синтетические полимеры, входящие в состав реагента, предотвращают образование отложений на внутренних поверхностях котлов, труб, теплообменников, запорно-регулирующей арматуры и измерительных устройств. Данный химический реагент, также, предохраняет от коррозии медные и бронзовые элементы.


В химических реагентах серии Advantage K350 для связывания кислорода используется N, N –диэтилгидроксиламин, который относится к классу органических аминов. N, N –диэтилгидроксиламин, также, способствует формированию магнетитовой пленки, предохраняющей от коррозии внутренние поверхности элементов систем отопления. 2-амино-2-метил-1-пропанол, в совокупности с гидроксидом калия составляют систему, которая эффективно увеличивает и стабилизирует в оптимальном диапазоне значение рН теплофикационной воды. Стабилизация рН теплофикационной воды способствует поддержанию остальных параметров водного режима и сохранению защитной магнетитовой пленки. 2-амино-2-метил-1-пропанол, как рН- стабилизирующий компонент, более прогрессивен по сравнению с гидроксидоми калия или натрия, так как не приводит к существенному увеличению солесодержания и электропроводности оборотной воды в системе отопления. Растворимые полимеры, входящие в состав реагента синтезированы специально для использования в условиях функционирования систем отопления, и имеют постоянный состав, что гарантирует постоянство качества продукции от партии к партии. Именно синтетические полимеры показывают наибольшую эффективность в действии по предотвращению образования и удалению отложений. При сбросе части теплофикационной воды в канализацию все компоненты химического реагента полностью разлагаются до безопасных соединений.
Когда система отопления заполнена и подпитывается предварительно умягченной водой рекомендуется использовать Advantage K350А; тип Advantage K350В рекомендуется для использования, когда необходимо существенно повысить уровень рН теплофикационной воды; тип Advantage K350D рекомендуется использовать, когда вода в системе отопления не проходила предварительного умягчения.

Advantage K350А и В дозируются в непосредственно в воду, циркулирующую по системе отопления, в количестве 0.2…0.4 л/м3.


Одним из основных требований для обеспечения надежной эксплуатации современного водогрейного котла, является поддержание правильного водного режима. Водный режим котельной установки определяется набором контролируемых показателей качества контурной воды и диапазонами нормативных значений этих контролируемых показателей. Требования к качеству воды для заполнения и подпитки систем отопления с водогрейными котлами регламентируются большинством производителей котельного оборудования, а также рядом специальных нормативных документов. Для соблюдения регламентированных норм и, соответственно, поддержания правильного водного режима котельной установки, требуется подготовка теплофикационной воды. В общем случае, подготовка воды для заполнения контуров водогрейных котлов и тепловых сетей состоит из предварительной (до-котловой) и коррекционной (внутри-котловой) стадий. В кругу профессионалов известно, что использование неподготовленной воды в качестве теплоносителя часто приводит к значительному снижению КПД котельного оборудования, вследствие образования различного рода отложений на теплообменных поверхностях, а также развитию коррозионных повреждений оборудования и трубопроводов.


Накипь возникает в результате образования отложений малорастворимых соединений кальция, магния, железа и кремния на внутренних поверхностях теплопередающих элементов систем отопления и, в результате, образует твердый слой, препятствуя эффективной теплопередаче. Наиболее чувствительными к образованию накипи являются теплообменные поверхности пучков жаровых труб, проходящие через водную часть жаротрубных – газотрубных водогрейных котлов /1/. Растущее тепловое сопротивление слоя накипи, приводит к увеличению температуры жаровых труб со стороны топочной части. В результате, нарушение теплообмена приводит к значительному перегреву трубных поверхностей, повреждению конструкционных элементов и аварийным остановкам котельного оборудования. Накипь также образуется в экономайзерах, запорно-регулирующей арматуре, циркуляционных насосах и в связанных с ними трубопроводах.


Растворенный кислород и углекислый газ вызывают так называемую точечную коррозию элементов оборудования, образуя мелкие кратеры на поверхности металла. Некоторые из этих кратеров продолжают увеличиваться до возникновения свищей и аварийной остановки оборудования. При высоких температурах агрессивность действия этих коррозионно-активных газов увеличивается.


Негативное воздействие на состояние металлических поверхностей в системах отопления оказывают низкие значения рН теплофикационной воды, а также накопление продуктов коррозии, прежде всего, соединений железа.


 Применение установок натрий-катионирования для снижения общей жесткости воды, перед подачей на заполнение или подпитку контура котла или тепловой сети, связано с определенными капитальными и эксплуатационными затратами. Повсеместное использование деаэраторов для удаления растворенных коррозионно-активных газов из теплофикационной воды оказывается экономически неэффективно, вследствие высоких энергетических затрат /2/.


Обычно такой процесс коррекционной подготовки воды организуют следующим образом: с использованием специального насоса-дозатора в воду, циркулирующую в системе отопления, подают относительно небольшие количества специальных химических соединений, препятствующих малорастворимым солям жесткости осаждаться на теплопередающих поверхностях в виде накипи. Иногда, при этом, общая жесткость воды в системе отопления остается равной общей жесткости исходной воды, поступающей на подпитку.


Существует целый ряд химических реагентов производимых в России, таких как: ИОМС, ОЭДФ, АФОН, ПАФ, НТФ и др, комплексонов на основе солей фосфорорганических кислот, рекомендуемых к применению в контурах водогрейных котлов и тепловых сетей для связывания части ионов жесткости в растворимые соединения. Не вдаваясь в химическую сущность действия этих реагентов можно сказать, что все они, только лишь, препятствуют росту кристаллов малорастворимых солей жесткости на внутренних поверхностях элементов оборудования, не оказывая влияния на значение рН теплофикационной воды и содержание коррозионно-активных растворенных газов. Цинковый комплекс оксиэтиледендифосфоновой кислоты, Nа2ZnОЭДФ, позиционировался как химический реагент, совмещающий действие пленкообразующего ингибитора коррозии и противонакипное действие. Однако появившиеся в последние годы результаты исследований /3/, показывают, что эффективность действия данного реагента весьма не высока и использование его связано с рядом ограничений, в том числе по рабочей температуре, что делает маловероятным эффективное использование Nа2ZnОЭДФ при рабочей температуре воды в системе отопления выше +60С. К тому же, при планировании условий эксплуатации системы отопления, следует учитывать определенную токсичность входящих в состав данных реагентов химических соединений.
 Как указано в /4/, широкое применение комплексонов на основе фосфонатов нередко приводит к отрицательным последствиям (забивание проходов в пучках теплообменных трубок сетевых подогревателей карбонатами кальция и магния). Это связывается с тем, что концентрация активного компонента в комплексоне менялась от партии к партии, что не позволяло выдерживать эффективную дозировку реагента достаточно точно.
 Таким образом, подготовку воды в контурах водогрейных котлов и тепловых сетей с использованием комплексонов типа ИОМС, ОЭДФ и т. д. следует совмещать с деаэрацией, иногда с частичной деминерализацией исходной воды, а также с дозированием дополнительных химических реагентов для корректировки рН. Для организации подачи дополнительных химических реагентов, обычно, требуется своя точка ввода, и, соответственно, собственный насос-дозатор и расходная емкость.

JurbySoft 9 (фирма – производитель Jurby Watertech International)
Химический реагент представляет жидкий товарный продукт, предназначенный для подготовки воды в системах отопления с водогрейными котлами, подпитка которых осуществляется предварительно деаэрированной или недеаэрированной водой. Функционально применяется для предотвращения развития процессов коррозии и образования отложений. Максимальная рабочая температура составляет + 200 0С. В состав химического реагента входят: органические и неорганические фосфаты, гидроксид натрия, лигнины, танины, дисперсанты. В техническом описании товарного продукта указано, что реагент связывает растворенный кислород, нейтрализует свободную угольную кислоту, предотвращает образование отложений, способствует разрушению существующих отложений, действуя как диспергент. В качестве агента для ингибирования коррозии выступают фосфаты, образующие на поверхности металла фосфатную пленку. Также, фосфаты способствуют растворению некоторых видов отложений. Присутствие щелочи увеличивает рН, тем самым способствуя нейтрализации растворенного углекислого газа, с его переводом в форму карбонат-иона. Лигнин является природным высокомолекулярными полимером. В состав химического реагента лигнин входит, по всей видимости, в виде лигносульфонатов, образующихся в процессах сульфитной варки древесины. Лигносульфонаты представляют собой своеобразные ПАВ, которые могут препятствовать образованию новых отложений на теплопередающих поверхностях водогрейного котла и внутренних стенках трубопроводов в теплосети и удалению уже имеющихся отложений. Природное происхождение лигнина обусловливает непостоянство его химического состава, а значит и непостоянство свойств товарного продукта на его основе. Практическая дозировка химического реагента JurbySoft 9 составляет 1 л на 1 м3 воды в системе отопления.

NALCO 77385 (фирма-производитель Nalco Company)


Химический реагент предназначен для предотвращения развития коррозии и образования отложений в закрытых системах тепло-водоснабжения. В состав химического реагента входит смесь органических и неорганических ингибиторов коррозии, включая компоненты на основе молибдат- и нитрит-ионов, щелочь для коррекции рН и дисперсанты. Следует отметить, что присутствие в составе товарного продукта токсичных молибдат- и нитрит-ионов сильно ограничивает возможность использования данного реагента в связи с трудностью его утилизации.Рекомендуемая дозировка химического реагента составляет 5000-7000 г на 1 м3 воды в системе отопления.Hydro X (фирма-производитель Hydro X)
 Химический реагент представляет собой жидкий товарный продукт, используется для коррекционной подготовки теплофикационной воды в контурах водогрейных котлов и тепловых сетей. Анализируя состав этого химического реагента, приведенный в техническом описании, можно сделать вывод о некоторой аналогии с Jurby Soft 9. Особенностью данного реагента является присутствие гидроксида натрия в сравнительно высокой концентрации (20 г/л), что ограничивает возможность эффективного его использования для коррекции рН. Химический реагент Hydro X позиционируется как универсальный для применения, как в водогрейных котлах, так и в паровых. Состав Hydro X включает лигнин, танин, гидроксид натрия, фосфат натрия, альгинат натрия, крахмал, гликоль.Рекомендуемая дозировка химического реагента Hydro X составляет 1 л на 1 м3 воды при заполнении системы отопления и 0,5 л на 1 м 3 при последующей подпитке.

Таким образом, необходимость стадии коррекционной (внутри-котловой) подготовки воды для водогрейных котлов и тепловых сетей с использованием специальных химических реагентов очевидна.

Список использованных источников.

1. Васильев А.В. Особенности водного режима при эксплуатации современных жаротрубных водогрейных котлов. // Новости теплоснабжения, апрель 2002, № 4 (20), С. 50-52.
2. Жаднов.О.В. Опыт оптимальной организации водно-химического режима отопительных котельных малой и средней мощности. // Новости теплоснабжения № 5, май 2007 С.28-29. 3.О применении цинкового комплекса ОЭДФ в системах теплоснабжения и горячего водоснабжения. // Потапов С. А. Дрикер Б. Н. Цирульникова Н. В., ФГУП “ИРЕА”, г. Москва Энергосбережение и водоподготовка. 2004. №3 с. 57-60 ( http://www.rosteplo.ru/Tech_stat/stat_shablon.php?id=539 )
4. Ковалева Н. Е., Рудакова Г. Я. Теория и практика применения комплексонов для обработки воды // “Новости теплоснабжения”, № 8, (24), август, 2002, С. 43-45

Авторы:
Мацура Виктор Александрович, к.х.н.
начальник отдела промышленной водоподготовки АКВА Композит
Жихарев Дмитрий Андреевич, к.х.н.
инженер-технолог отдела промышленной водоподготовки АКВА Композит

Нагрев воды для бытового потребления – Energy Education

Рисунок 1. Водонагреватель накопительного бака. [1]

Нагрев воды для бытовых нужд – это процесс нагрева воды для личного пользования, который может потреблять большое количество энергии. В канадских домах водяное отопление может потреблять 15-25 процентов энергии, используемой в доме, в зависимости от типа дома, количества жителей и образа жизни тех, кто в нем живет. Важно отметить, что водяное отопление часто превышает все потребности домашнего хозяйства в электричестве, см. График ниже. [2] Канадцы используют в среднем 75 литров горячей воды каждый день для мытья посуды, стирки одежды, уборки и личной гигиены. Этот объем воды довольно велик, и его нагрев может привести к большим счетам за электроэнергию. [2] Старые водонагреватели можно заменить, переработать или использовать повторно. Для получения дополнительной информации см. Think Tank Home.

Источник энергии для водонагревателей, как правило, тот же, что люди используют для отопления помещений, хотя это не всегда так. Возможные источники энергии включают электричество, природный газ, пропан и нефть. [3] У каждого источника есть свои преимущества и недостатки. Например, электрические обогреватели не требуют вентиляции, но не могут работать во время отключения электроэнергии и потребляют намного больше первичной энергии, чем природный газ. Для обогревателей, работающих на природном газе, требуется достаточный воздушный поток и вентиляция, но они нагреваются быстрее и потребляют меньше первичной энергии. Пропан имеет те же преимущества, что и природный газ, но топливо более дорогое и требует плановой доставки.

Расходы можно снизить, выбрав более энергоэффективный водонагреватель, уменьшив количество используемой горячей воды или установив устройство рекуперации тепла дренажной воды, чтобы снизить тепловую нагрузку.Эти устройства представляют собой просто трубы, которые отбирают тепло от отработанной теплой воды, стекающей в канализацию, и передают его на подогрев воды, поступающей в резервуар для горячей воды. [4] Кроме того, при покупке водонагревателя важно учитывать «второй ценник», то есть стоимость эксплуатации изделия в течение его срока службы. Иногда более рентабельно купить более дорогую и более энергоэффективную модель, так как это сэкономит деньги пользователя в долгосрочной перспективе. [2]

Способы нагрева воды

Как правило, все водонагреватели используют какое-то топливо для получения энергии.Затем эта энергия используется для повышения температуры холодной воды из системы водоснабжения перед использованием. Доступен широкий выбор водонагревателей, и некоторые из наиболее распространенных из них перечислены ниже. Их можно использовать независимо, но иногда их объединяют в системы. [4]

Водонагреватели резервуаров для хранения

Рисунок 2. Схема водонагревателя накопительного бака в разрезе. [5]

Водонагреватели с накопительным баком, такие как тот, что изображен на Рисунке 2, являются наиболее часто используемым типом водонагревателей для дома.В этих системах нагретая вода хранится в баке, так что определенное количество горячей воды доступно в любое время. Когда открывается кран для горячей воды, вода вытекает из бачка из-под крана. Затем в резервуар поступает ненагретая вода, чтобы заменить использованную воду. [4] Термостаты используются на горелке для поддержания температуры воды. Эти водонагреватели оснащены предохранительным клапаном температуры и давления для обеспечения безопасности.

Эти обогреватели могут быть неэффективными, но их можно сделать более энергоэффективными, если минимизировать потери в режиме ожидания или улучшить передачу тепла от сгорания воде за счет минимизации потерь тепла из вентиляционных отверстий или дымоходов обогревателей. [4]

Бесконтактные водонагреватели

Водонагреватели без резервуаров, как следует из их названия, представляют собой водонагреватели, которые нагревают проточную воду и, следовательно, не требуют резервуара для хранения. Вода нагревается только при необходимости, это увеличивает эффективность за счет исключения потерь в режиме ожидания. Большинство электрических водонагревателей по запросу не могут обеспечить всю воду, необходимую для дома, поэтому они редко используются для этих целей. Тем не менее, несколько газовых обогревателей без резервуаров могут обеспечить достаточное количество воды для снабжения большинства домов. [4] Газовые версии этих обогревателей обычно устанавливаются на внешней стене, чтобы было проще отводить дымовые газы.

Водонагреватели с тепловым насосом

Водонагреватели с тепловым насосом или HPWH используют электричество и забирают тепло из воздуха и передают его в воду вместо того, чтобы напрямую преобразовывать электричество в тепло. Воздух из помещения, в котором находится обогреватель, отводит тепло и передается резервуару с водой. Одна из проблем этих обогревателей заключается в том, что они не только удаляют тепло из воздуха, но и удаляют влагу, которая может вызывать дискомфорт. [4] Летом, однако, отвод тепла из дома от этих систем может быть полезным. Зимой они могут увеличить потребность в обогревателе.

Земляные тепловые насосы могут использоваться для нагрева воды в дополнение к обогреву и охлаждению помещений. В качестве источника тепла они используют температуру Земли или грунтовых вод.

Солнечные водонагреватели

основная статья

Энергия Солнца также может использоваться для нагрева воды в солнечных системах горячего водоснабжения.Обычно они не используются сами по себе, а вместо этого выбираются для обеспечения около 60% потребностей дома в горячей воде. [4] В этих системах используются солнечные коллекторы, циркуляционный насос, а также резервуары для хранения. Обычно они используются для предварительного нагрева воды, после чего используют обычный нагреватель.

Визуализация данных

Как упоминалось выше, для нагрева воды для бытового потребления используется значительное количество энергии. Чтобы получить представление о том, сколько энергии это соответствует по сравнению с другими потребностями в энергии для жилых домов, ниже приведен график.Можно навести указатель мыши на части круговой диаграммы, чтобы увидеть фактические значения энергии в ПДж. Приведенные ниже данные показывают, сколько энергии было использовано канадцами для различных бытовых нужд в 2012 году. [6] Обратите внимание, что в Канаде для нагрева воды используется больше энергии для конечного потребления, чем для всего потребления электроэнергии в жилых домах вместе взятых!

Список литературы

Теплоемкость и вода

• Школа наук о воде ГЛАВНАЯ • Темы о свойствах воды •

Теплоемкость воды частично отвечает за мягкий климат вдоль юго-западного побережья Англии.Есть пляжи, как на пляже Порткресса в Силли, где растут тропические растения.

Кредит: Викимедиа

Удельная теплоемкость определяется количеством тепла, которое необходимо для повышения температуры 1 грамма вещества на 1 градус Цельсия (° C). Вода имеет высокую удельную теплоемкость, которую мы будем называть просто «теплоемкостью», что означает, что для повышения температуры воды требуется больше энергии по сравнению с другими веществами. Вот почему вода важна для промышленности и в радиаторе вашего автомобиля в качестве охлаждающей жидкости.Высокая теплоемкость воды также помогает регулировать скорость изменения температуры воздуха, поэтому изменение температуры между сезонами происходит постепенно, а не внезапно, особенно вблизи океанов.

Эта же концепция может быть расширена до мирового масштаба. Океаны и озера помогают регулировать диапазоны температур, с которыми сталкиваются миллиарды людей в своих городах. Вода, окружающая город или близлежащая к нему, нагревается и остывает дольше, чем суша, поэтому в городах около океанов, как правило, будут меньше изменений и менее экстремальные температуры, чем в городах внутри страны.Это свойство воды – одна из причин, по которой штаты на побережье и в центре Соединенных Штатов могут так сильно различаться в температурных режимах. В штате Среднего Запада, таком как Небраска, будут более холодные зимы и более жаркое лето, чем в Орегоне, который находится на более высоких широтах, но расположен рядом с Тихим океаном.

Если вы оставите ведро с водой на улице летом на солнце, оно наверняка станет теплым, но недостаточно горячим, чтобы сварить яйцо. Но если в августе вы пройдете босиком по черному асфальту улицы в южной части Соединенных Штатов, вы обожжете себе ноги.Если в августовский день уронить яйцо на металл капота моей машины, получится яичница. Металлы имеют гораздо меньшую удельную теплоемкость, чем вода. Если вы когда-либо держались за иглу и вставляли другой конец в огонь, вы знаете, как быстро игла нагревается и как быстро тепло передается по длине иглы к вашему пальцу. Не так с водой.

Почему важна теплоемкость

Кредит: LENA15 | pixabay.com

Высокая теплоемкость воды во многом определяет экстремальные условия окружающей среды.Например, рыбки в этом пруду действительно счастливы, потому что теплоемкость воды в пруду означает, что температура воды будет оставаться примерно одинаковой днем ​​и ночью. Им не нужно беспокоиться о том, чтобы включить кондиционер или надеть шерстяные перчатки. (Также, для счастливых рыбок, посетите нашу страницу Растворенный кислород .)

К счастью для меня, тебя и рыб в пруду справа, вода действительно обладает очень высокой теплоемкостью. Одно из самых важных свойств воды – это то, что ей требуется много тепла, чтобы она стала горячей.Точнее, вода должна поглотить 4 184 джоулей тепла (1 калория), чтобы температура одного килограмма воды повысилась на 1 ° C. Для сравнения: чтобы поднять 1 килограмм меди на 1 ° C, требуется всего 385 джоулей тепла.

Если вы хотите узнать больше о теплоемкости даже на молекулярном уровне, посмотрите это видео об удельной теплоемкости воды от Khan Academy.

Как работает водонагреватель? Разъясним!

Руководство по основам газовых, электрических и безбаквальных водонагревателей

Как и большинство домашних удобств, чем меньше вам нужно думать о водонагревателе, тем лучше.Единственное, что действительно важно знать, это то, что он работает, чтобы обеспечить ваш дом горячей водой, в которой вы нуждаетесь. Тем не менее, всегда полезно иметь базовые знания о том, как работает ваш водонагреватель. Это особенно актуально для машины, которая используется ежедневно.

Каждый раз, когда вы принимаете душ, моете посуду или стираете белье, ваш водонагреватель отвечает за подачу воды по трубам в нужное место назначения и с надлежащей температурой.

Итак, как именно работает водонагреватель в вашем доме?

Компоненты водонагревателя

Во-первых, мы рассмотрим, как различные части работают вместе для производства необходимой вам горячей воды.Эти детали одинаковы как для электрических, так и для газовых водонагревателей, с небольшими отличиями. Возможно, это ответит на ваш вопрос «как работает водонагреватель?».

Резервуар

Большинство водонагревателей, которые можно найти в домах по всей территории США, имеют большие изолированные резервуары, в которых накапливается горячая вода. Эти баки водонагревателя бывают разных размеров, обычно вмещают от 20 до 80 галлонов. Размер резервуара должен соответствовать количеству людей в доме, нуждающихся в горячей воде, а средний бытовой резервуар имеет емкость 40-60 галлонов.

Погружная трубка

Погружная трубка – это место, где холодная вода из городского водопровода, колодца или другого источника воды попадает в резервуар. Ваша основная водопроводная линия разрывается непосредственно перед водонагревателем. Когда вы открываете кран для холодной воды, вода подается от главного клапана через линию подачи холодной воды. Вода, которая поступает из крана горячей воды, проходит через погружную трубку в резервуар. Это происходит до того, как вода пройдет по линии подачи горячей воды. Погружная трубка расположена в верхней части резервуара.Сюда поступает холодная вода, которая нагревается со дна резервуара.

Нагревательный элемент / газовая горелка

В электрическом водонагревателе вода в баке нагревается электрическим нагревательным элементом. У газового водонагревателя механизмом нагрева выступает газовая горелка. Оба расположены на дне резервуара.

Анодный стержень

Анодный стержень – еще одна мера безопасности. Это предотвращает коррозию резервуара в результате электролиза.Это означает, что стальной стержень с металлическим покрытием (обычно с покрытием из алюминия, цинка или магния) ржавеет вместо стальной футеровки внутренней части резервуара.

Термостат Водонагреватели

имеют снаружи термостат, который позволяет измерять и регулировать температуру воды.

Трубка отвода тепла

Это труба, по которой горячая вода выходит из бака в линию подачи горячей воды. Он расположен вверху. Так как горячая вода имеет меньшую плотность, чем холодная (а тепло поднимается по своей природе), самая горячая вода поднимается к верху резервуара.

Клапаны

  • Сливной клапан – Сливной клапан расположен рядом с дном, за пределами бака. Как следует из названия, сливной клапан используется для слива осадка, который накапливается внутри резервуара.
  • Запорный вентиль – Снаружи водонагревателя находится запорный вентиль. Это перекрывает поток воды в бак.
  • Клапан сброса давления – Вода внутри бака находится под высоким давлением. Клапан сброса давления предотвращает опасное повышение давления.

Как работает водонагреватель?

Итак, как эти части работают вместе? Как работает водонагреватель ? Ну вот и разбивка. Путь к горячей воде начинается от основного водопровода до душа, стиральной машины, раковины, посудомоечной машины и т. Д.

Газовые и электрические водонагреватели являются водонагревателями резервуарного типа. Это самые распространенные типы водонагревателей, которые можно найти в домах. Они работают в основном по одному и тому же принципу, но различаются в основном источниками тепла.Следующий процесс применяется независимо от механизма нагрева.

Вот как работает водонагреватель:

Вода попадает в ваш дом по водопроводу. Непосредственно перед водонагревателем линия разделяется на два отдельных участка, составляющих систему водозабора вашего дома.

Вы открываете кран с горячей водой. Холодная (но скоро станет горячей) вода проходит через запорный клапан, проходит через погружную трубку и попадает в бак водонагревателя.

Нагревательный механизм на дне резервуара нагревает воду в соответствии с настройкой термостата. Только что вошедшая вода вытесняется на дно емкости, а самая горячая вода поднимается вверх.

Итак, вы открыли кран с горячей водой, и через погружную трубку в бак попало больше воды. Под огромным давлением горячая вода из верхней части бака вытесняется по мере того, как в бак поступает новая холодная вода. Эта горячая вода поднимается по трубе отвода тепла к крану горячей воды.

Бесконтактные водонагреватели

Другой вариант, который менее распространен, но набирает популярность, – это безрезервуарный водонагреватель. Вместо того, чтобы хранить горячую воду в постоянно нагреваемом баке, водонагреватели без бака нагревают воду только тогда, когда это необходимо.

Когда вы открываете кран с горячей водой, срабатывает датчик потока в водонагревателе без резервуара. Если безбаковый агрегат работает на газе, этот датчик включает вентилятор внутри агрегата, всасывающий воздух, открывает газовый клапан и зажигает горелку.

В электрическом бесконтактном блоке датчик активирует электрический нагревательный блок. В любом случае теплообменник внутри агрегата нагревается, что нагревает воду до заданной температуры. Вода проходит через агрегат в кран. Это позволяет обойтись без процесса хранения бака с горячей водой и энергии, необходимой для поддержания высокой температуры на постоянной основе.

Водонагреватели без резервуара экономят электроэнергию, снижают риск утечек и не ограничены в ограниченном количестве, когда горячая вода пользуется большим спросом.Вы не можете исчерпать горячую воду с помощью бака без бака, так как в нем нет бака, который нужно опорожнять. Бесконтактные водонагреватели также более безопасны и долговечны. Однако эти преимущества имеют более высокую цену, чем у обычного водонагревателя.

Горячая вода, когда она вам нужна

Когда вы знаете основные принципы, разобраться в водонагревателе не так уж и сложно. Если у вас возникла проблема с водонагревателем, вам нужно выполнить общее обслуживание или рассмотреть варианты замены, вам нужен надежный сантехник, на которого можно положиться.

Если вы находитесь в Южном Джерси, свяжитесь с Laury Heating Cooling & Plumbing для получения сантехнических услуг высочайшего качества!

Все о водонагревателях с тепловым насосом

Скорее всего, вы не тратите много времени на размышления о своем водонагревателе, пока он работает. Но когда ваш водонагреватель перестанет работать по истечении 10-15 лет службы, вы можете просто принять холодный душ. Или, что еще хуже, резервуар обогревателя проржавел, превратив ваш подвал, гараж или подсобное помещение в мокрый беспорядок и увеличив расходы на ремонт гипсокартона и чистку ковров.

Тем не менее, большинству домовладельцев сложно потратить деньги на замену работающего водонагревателя; это все равно, что тратить на новую крышу – зачем что-то ремонтировать, если она не протекает? Но замена существующего электрического водонагревателя на новый, который использует тепловой насос и воздух в вашем доме для подогрева воды, поможет вашему банковскому счету и планете.

Начальная цена покупки водонагревателя с тепловым насосом (HPWH) выше, чем у обычного блока электрического сопротивления. Мой местный лесной склад с большими ящиками продает водонагреватели производства Рема.Обычный электрический водонагреватель на 50 галлонов со светодиодной панелью управления и 12-летней гарантией продается за 587 долларов. HPWH с аналогичным оснащением и гарантией стоит 1199 долларов.

Но это только самое начало уравнения. Если вы купите в 2016 году водонагреватель с тепловым насосом, имеющий сертификат ENERGY STAR, вы получите федеральный налоговый кредит в размере 300 долларов, что означает, что вы можете вычесть эту сумму из налогов, которые вы должны правительству в апреле следующего года. Узнайте больше о федеральной налоговой льготе на сайте www.energystar.gov/taxcredits.Для моделей ENERGY STAR также доступны скидки и возмещения для каждого штата и энергокомпании. Мой домашний штат Коннектикут предоставит мне мгновенную скидку до 400 долларов на стоимость HPWH, если я куплю его у участвующего дистрибьютора. Посетите www.dsireusa.org, чтобы найти базу данных государственных льгот с возможностью поиска. Посетите www.energystar.gov/rebatefinder, чтобы узнать о скидках на коммунальные услуги, или обратитесь к поставщику коммунальных услуг.

И еще есть низкие эксплуатационные расходы HPWH: Агентство по охране окружающей среды США (EPA) подсчитало, что семья из четырех человек будет тратить на горячую воду на 330 долларов меньше каждый год, переключившись на HPWH с обычного электрического блока.Это существенно, особенно в течение всего срока службы обогревателя.

Предоставлено Energystar.gov

Как HPWH почти окупается за два года

$ 1,199

– 100 долларов США 1

– 400 долларов США 2

$ 699

– 660 долларов США 3

$ 39

1. Реальная экономия на федеральном налоговом кредите в размере 300 долларов США для тех, кто имеет 30% -ную категорию

2.государственная скидка: Коннектикут

3. Годовая экономия электроэнергии 330 долларов x 2 года

Еще одно преимущество выбора водонагревателя с тепловым насосом, сертифицированного ENERGY STAR, заключается в том, что экологические преимущества также огромны. Согласно EPA, если бы каждый электрический водонагреватель в жилых домах в стране был заменен водонагревателем с тепловым насосом, можно было бы предотвратить 140 миллиардов фунтов ежегодных выбросов парниковых газов, что эквивалентно выбросам от более чем 13 миллионов транспортных средств.»Узнайте больше на сайте energystar.gov/waterheaters.

Ричард Третеви, Эксперт по водопроводу и отоплению этого старого дома говорит: «Нет никаких сомнений в том, что ваш существующий электрический водонагреватель в конечном итоге выйдет из строя. Замена его на водонагреватель с тепловым насосом до того, как это произойдет, имеет смысл ».

Тепло всегда переходит с горячего на холодное

Чтобы понять, как водонагреватель с тепловым насосом превращает воздух в помещении с температурой 68 градусов или ниже в воду с температурой 120 градусов, вам необходимо усвоить два факта: во-первых, тепло – это измеримая единица энергии, а во-вторых, тепловая энергия. всегда переходит от горячего к холодному.

Тепловая энергия выражается в калориях или, как правило, для бытовых целей в британских тепловых единицах (Btus). Одна британская тепловая единица равна количеству энергии, необходимому для повышения температуры фунта воды на один градус по Фаренгейту или почти 252 калории. (Сжигание калорий при поедании замороженного пончика на самом деле не имеет отношения к этому обсуждению.) Во всех комнатах есть несколько единиц тепловой энергии, но в теплой комнате больше, чем в более прохладной.

Тепловая энергия может быть перемещена, всегда в направлении от большего количества энергии к меньшему (или от более теплого к более холодному).Подумайте о том, как зимой ухватиться за стальную ручку инструмента. Ваша рука внезапно становится холодной, но это не холод металла, движущийся в вашу руку. На самом деле происходит то, что тепловая энергия от вашей руки перемещается в более холодный металл. Ваша рука может казаться холодной, но только потому, что в ней меньше тепловой энергии, и, по сути, сталь стала теплее от вашего прикосновения.

Как это работает

Во время работы вентилятор, установленный на верхней части водяного бака HPWH, проталкивает воздух помещения через решетку, подобную радиатору, заполненную холодным жидким хладагентом в замкнутой системе трубопроводов.Хладагент имеет низкую температуру кипения, а тепло воздуха поднимает температуру жидкости настолько, чтобы превратить ее в газ. Затем компрессор увеличивает давление газа, дополнительно повышая его температуру. Насос перемещает трубки, заполненные горячим сжатым газом, вниз и вокруг холодной воды в баке нагревателя. Тепло от горячего сжатого газа движется в сторону холодной воды, повышая ее температуру и охлаждая газ обратно до жидкости, где он затем перекачивается обратно в радиатор, и веселье начинается снова.Третуэй говорит: «Обычные водонагреватели выделяют тепло, а HPWH просто его отводит».

Побочным продуктом теплового насоса является охлажденный осушенный воздух. Некоторые модели позволяют выпускать этот кондиционированный воздух в другую комнату в доме, что может быть благом в летние месяцы, но большинство моделей просто выдувают охлажденный воздух в комнату, где он расположен. Подобно кондиционеру, HPWH также производит небольшое количество дистиллированной воды, которую необходимо направлять на улицу или в канализацию, что следует учитывать при выборе места для обогревателя.

HPWH потребляют немного электроэнергии, но намного меньше, чем обычный электрический агрегат. Электросеть необходима для работы вентилятора и компрессора. Кроме того, все HPWH, иногда известные как гибридные водонагреватели, имеют в резервуаре для воды электрические нагревательные элементы, которые обеспечивают резервное горячее водоснабжение во время очень интенсивного использования. Многие онлайн-обозреватели сообщают, что у них всегда много горячей воды без необходимости использовать резервную электроэнергию.

Светодиодная панель управления на блоках позволяет пользователю выбирать температуру воды и выбирать между режимом только теплового насоса, полностью электрическим режимом и гибридным режимом, который представляет собой комбинацию из двух и срабатывает только в том случае, если горячая вода потребность в воде высокая.В большинстве из них также есть режим отпуска, который позволяет вам ввести количество дней, в течение которых вы будете отсутствовать. В это время обогреватель не будет работать, но он включится, прежде чем вы вернетесь, чтобы вы могли прийти домой, чтобы принять горячий душ и постирать много вещей.

Рекомендации по установке

В отличие от других типов водонагревателей, вы не должны устанавливать HPWH в небольшом закрытом туалете, потому что в нем не будет достаточно теплого воздуха для питания теплового насоса. Большинство производителей рекомендуют площадь не менее 100 квадратных футов.

Имейте в виду, что HPWH будет отводить тепло и понижать температуру в комнате, где он установлен, поэтому размещение его в пространстве, которое вы уже платите за тепло, может отнять у Питера, чтобы он заплатил Полу. Но помимо Btus, производимого вашей системой отопления, в доме есть много других источников тепла: солнечная энергия от окон, кухонное оборудование, и имейте в виду, что каждый человек является источником тепла с температурой 98,6 градуса. Помещение с сушилкой для белья или подсобное помещение с печью – идеальное место.

Ваша экономия в долларах энергии может быть разной. HPWH, установленный в неотапливаемом гараже, может больше полагаться на режим электрического отопления, чем установка в подсобном помещении, особенно зимой. А более прохладная поступающая вода потребует большего количества БТЕ, чтобы нагреться.

Если вы заменяете обычный электрический водонагреватель, скорее всего, в комнате уже есть 220-вольтный провод, но если ваш существующий блок работает на газе, вам понадобится электрик, чтобы запустить цепь 220 В.

HPWH выше обычных водонагревателей из-за того, что тепловой насос расположен в верхней части резервуара.Перед покупкой проверьте спецификации производителя; вполне вероятно, что некоторые устройства не поместятся в подполье с низким потолком.

Еще одно важное соображение. HPWH могут быть такими же шумными, как некоторые оконные кондиционеры, что вы, возможно, не захотите слушать, если, например, вы думаете об установке наверху в прачечной рядом со спальнями.

Веб-сайты производителей – хороший источник дополнительной информации. В некоторых есть калькуляторы энергосбережения и рекомендации по выбору размера водонагревателя, основанные на количестве жителей в доме.Вы также найдете доступные для поиска базы данных установщиков и распространителей. И все сайты заполнены спецификациями их различных моделей, например, сколько изоляции окружает резервуар для воды. Изоляция замедляет движение тепла, что следует учитывать после того, как ваш новый водонагреватель с тепловым насосом передает тепло в воду.

Загрузите это полезное руководство по экономии при обновлении вашего водонагревателя до ENERGY STAR!

ресурса

Щелкните здесь, чтобы узнать, как установить собственный водонагреватель с тепловым насосом ENERGY STAR, из этого пошагового видео с Ричардом Третеви.И помните, что если ваш водонагреватель старше 10 лет, инвестиции сейчас обеспечат комфорт, экономию и душевное спокойствие. Посетите ENERGY STAR для получения дополнительной информации.

Почему в моем водонагревателе заканчивается горячая вода быстрее, чем обычно?

Хотите знать, почему в вашем доме горячее водоснабжение заканчивается быстрее, чем раньше? Ну, во-первых, ответьте на этот вопрос: Изменение произошло постепенно или все сразу?

Видите ли, если изменение было постепенным , проблема, скорее всего, заключается в накоплении осадка внутри бака водонагревателя.

Но если изменение было внезапным, проблема в следующем:

  • Плохой нижний элемент
  • Сломанная погружная трубка

Ниже мы расскажем об этих проблемах и о том, что вы можете сделать, чтобы навсегда избавиться от долгого горячего душа.

Нужен сантехник, чтобы диагностировать и исправить ошибку? Просто свяжитесь с нами. Мы пришлем один прямо сейчас.

Если изменение было постепенным…

…. вероятно, накопил осадок в баке водонагревателя .

Так что же такое «накопление осадка»? Ну, это в основном толстый слой из растворенных минералов , которые оседают на дно вашего резервуара.

Видите ли, даже если в вашем доме есть смягчитель воды, вода, поступающая в водонагреватель, содержит небольшое количество растворенных минералов (таких как кальций и магний). И со временем, поскольку минералы тяжелее воды, они оседают на дно резервуара, создавая отложения.

Небольшой осадок – это нормально и не повлияет на горячее водоснабжение. Однако, если вы не поддерживаете водонагреватель в надлежащем состоянии, этот слой отложений накапливается, и вытесняет горячую воду , уменьшая количество горячей воды, доступной для использования.

Подумайте об этом: Если у вас есть водонагреватель на 40 галлонов с 10 галлонами отложений в баке, теперь у вас есть водонагреватель на 30 галлонов.

Признаки накопления наносов:


Если клапан TPR начинает шипеть или из выпускной трубы начинает течь вода, возможно, в баке водонагревателя скопился осадок.

Что делать:
Попросите сантехника промыть водонагреватель. Это означает, что они будут опорожнять резервуар, очищать от осадка, проверять и обслуживать другие элементы и повторно заполнять резервуар.

Если изменение было внезапным…

… скорее всего, у вас либо:

  • Плохой нижний элемент
  • Сломанная погружная трубка

Давайте подробнее рассмотрим обе эти проблемы:

Плохой нижний элемент

Электрические водонагреватели имеют два элемента, которые нагревают воду; один на дне резервуара и один наверху.

Нижний элемент в основном выполняет основную работу. Холодная вода выталкивается на дно резервуара для нагрева нижним элементом. Затем, когда нагретая вода естественным образом поднимается вверх, верхний элемент включается только периодически, чтобы поддерживать постоянную температуру воды.

Итак, если этот нижний элемент внезапно выйдет из строя, вы сразу заметите резкое уменьшение количества доступной вам горячей воды.

Причины, по которым нижний элемент может выйти из строя, включают:

  • Накопленный осадок закапывает элемент, вызывая его перегрев
  • Неисправен термостат, управляющий элементом
  • Короткое замыкание в элементе проводки

Что делать:
Попросите сантехника осмотреть водонагреватель, чтобы убедиться, что элемент неисправен.Они могут отремонтировать или заменить элемент.

Сломанная погружная трубка

Каждый водонагреватель имеет «погружную трубку», которая направляет поступающую холодную воду на дно резервуара для нагрева.


После того, как холодная вода нагревается, она поднимается к верху бака, откуда ее можно вытащить, когда вам понадобится горячая вода где-нибудь в доме.

Но если эта погружная трубка сломается или упадет, поступающая холодная вода больше не будет выталкиваться на дно резервуара.Вместо этого он смешивается с уже нагретой водой в верхней части резервуара, понижая температуру воды, которая доставляется вам. И чем больше холодной воды поступает в бак , тем скорее у вас вообще закончится горячая вода r.

Причины выхода из строя погружной трубки:

  • Нормальный износ. Некоторые погружные трубки изготовлены из пластика и имеют меньший срок службы, чем другие.
  • Дефект. Многие производители водонагревателей продавали водонагреватели с неисправными погружными трубками в 1993–1997 гг.Эти погружные трубки были склонны к растрескиванию и разрушению задолго до того, как должны были.

Нужна дополнительная информация о сломанной погружной трубке? Просто прочтите наш блог «Моя горячая вода остывает через несколько минут».

Что делать:
Попросите сантехника осмотреть водонагреватель, чтобы убедиться, что это проблема. Если это так, они заменят погружную трубку.

Нужна помощь сантехника MN?

Мы здесь, чтобы помочь. Просто свяжитесь с нами, и мы в кратчайшие сроки пришлем квалифицированного и проверенного сантехника.

Ссылки по теме:

Стоят ли водонагреватели без резервуаров? 10 плюсов и минусов

Водонагреватели без резервуаров – один из новейших инструментов для создания более энергоэффективного дома. В отличие от стандартных агрегатов, которые постоянно нагревают и подогревают воду так, чтобы она всегда была горячей, безбаковые обогреватели мгновенно генерируют тепло с помощью мощных газовых горелок или электрических змеевиков. Да, для этого мгновенного нагрева требуется больше энергии, но поскольку воду не нужно повторно нагревать снова и снова, как в стандартной модели с «баком», безбаковые системы в целом потребляют меньше энергии.Согласно данным Consumer Reports, в которых эти приборы были тщательно изучены, газовые водонагреватели без резервуаров примерно на 22% эффективнее традиционных водонагревателей. Есть ли подвох? И да и нет. В правильной ситуации водонагреватель без резервуара – лучший вариант. Однако перед принятием решения рекомендуется взвесить все «за» и «против» этих относительно новых систем.

Прежде чем мы перейдем к плюсам и минусам безрезервуарных водонагревателей, если вы уже знаете, что собираетесь получить новый водонагреватель (с баком или без него), думали ли вы, как вы собираетесь платить за Это? Позвольте нам помочь! Нажмите ниже и получите одобрение в течение 30 минут (без проверки кредитоспособности)!

Получите разрешение на финансирование вашего нового водонагревателя сейчас

Теперь мы расскажем вам о нескольких плюсах и минусах безбаквальных водонагревателей, чтобы вы могли решить, подходит ли вам безбаковый водонагреватель или традиционный водонагреватель.

Pro # 1: Мгновенная горячая вода

После смыва холодной воды из труб из крана водонагреватели без резервуаров могут почти мгновенно обеспечить непрерывный поток горячей воды. Таким образом, на самом базовом уровне эти устройства действительно могут выполнять свои обещания по обеспечению отопления без неудобств, связанных с громоздкими резервуарами для хранения.

Con # 1: Несоответствующие температуры

В упомянутом выше исследовании Consumer Reports одной из самых больших жалоб покупателей названы нестабильные температуры воды.Эта проблема обычно возникает из-за того, что нагреватель не может подавать достаточно горячей воды одновременно на несколько выходов. Кроме того, безбаковые обогреватели не всегда включаются, если кран приоткрыт (например, при бритье или полоскании зубной щетки).

Pro # 2: Увеличенный срок службы

Существенным преимуществом безрезервуарных установок является их более длительный срок службы. Стандартный высококачественный водонагреватель прослужит около десяти лет, а модели без бака – в два раза дольше. Выбор более долговечной модели без резервуара может избавить домовладельца от необходимости замены каждые 10 лет.

Con # 2: Более высокая начальная стоимость

Их более продолжительный срок службы делает безтанковые юниты по своей сути более дорогими. Средняя традиционная модель стоит около 500 долларов, а самые дешевые варианты без бака начинаются с 1000 долларов. Эти специализированные модели также являются более дорогими и стоят дороже в установке, поэтому оплата труда должна быть учтена в общей цене.

Pro # 3: Снижение месячных затрат

Хотя эти системы дороже, они также более эффективны. Фактически, Consumer Reports показывает, что водонагреватели без бака на 22% эффективнее стандартных моделей.Ежемесячная экономия может быть номинальной, но домовладельцы могут рассчитывать ежегодно экономить сотни долларов.

Con # 3: Ограниченное горячее водоснабжение

Бесконтактные водонагреватели обеспечивают постоянный поток горячей воды, но подача не безгранична. Стандартные модели нагревают сразу несколько галлонов воды – идеально для одного человека, принимающего душ или мыющего посуду. Но если человек управляет посудомоечной или стиральной машиной, в то время как кто-то другой принимает душ (или два человека принимают душ в двух разных ванных комнатах одновременно), безбаковый обогреватель не успевает за ним.Традиционный водонагреватель, который может хранить от 30 до 80 галлонов в зависимости от модели, не будет иметь проблем с подачей горячей воды на несколько выходов одновременно.

Pro # 4: Экономия места

Бесконтактные водонагреватели намного меньше, чем громоздкие модели для хранения воды. Монтажники обычно монтируют их на стене в незаметном месте в подвале. В небольших домах экономия места – долгожданное преимущество.

Con # 4: Часто требуется дополнительное оборудование

Для обеспечения правильной работы безбаквального нагревателя обычно необходим умягчитель воды.Очевидно, это дополнительное оборудование увеличивает начальную цену устройства. Умягчитель также сведет на нет преимущество экономии места, поскольку громоздкий умягчитель (в дополнение к необходимым мешкам с солью) займет место рядом с настенным обогревателем. Фактически, этот прибор может занимать больше места, чем традиционный водонагреватель.

Pro # 5: Специальное финансирование и налоговые льготы

Финансирование вашего следующего проекта благоустройства дома

Готовы ли вы к следующему ремонту дома?

Поскольку они более эффективны, безрезервуарные обогреватели имеют право на получение федеральных налоговых льгот, которые помогают компенсировать высокие затраты на установку.По состоянию на декабрь 2016 года федеральное правительство предоставило 10% налоговую скидку на общую стоимость покупки и установки безбаквального водонагревателя. Сертифицированные Energy Star традиционные накопительные нагреватели также имеют право на такую ​​же 10% налоговую скидку.

Con # 5: Изменение маршрута газовых магистралей

Как упоминалось выше, безбаковые водонагреватели требуют нетрадиционной установки, что делает установку более дорогой. Подрядчик может даже быть вынужден изменить маршрут газопровода или добавить новую вентиляцию, увеличивая общую стоимость проекта.

Pro # 6: Безбаквальные водонагреватели устраняют «потери в режиме ожидания»

Самым большим преимуществом безбаквальных нагревателей является то, что они устраняют «потери в режиме ожидания». Традиционные агрегаты повторно нагревают воду, каждый раз повышая затраты на электроэнергию. Даже если никого нет дома, водонагреватель потребляет энергию, потому что он все еще нагревается, чтобы подогреть воду в своем баке.

Con # 6: Могут потребоваться годы, чтобы восполнить более высокую цену

Хотя ежемесячные расходы на нагрев воды дешевле с безбакерновым агрегатом, могут потребоваться годы, чтобы компенсировать высокую начальную стоимость.Со временем домовладелец, скорее всего, выйдет вперед, но, согласно Consumer Reports, экономия энергии при отказе от бака составляет в среднем до 75 долларов в год. Следовательно, может пройти от 6 до 12 лет (или больше), прежде чем месячная экономия покроет затраты на установку.

Pro # 7: Никогда не кончится горячая вода

В домах с интенсивным использованием горячей воды в резервуарах для хранения в конечном итоге закончится горячая вода (например, если три или четыре человека принимают душ подряд во время работы посудомоечной машины. ).Безбаквальный обогреватель гарантирует, что каждый получит одинаково теплый душ – при условии, что они принимаются последовательно, а не в одно и то же время, – потому что он не полагается на зарезервированную воду для удовлетворения спроса.

Con # 7: изменение привычки водопользования может сэкономить столько же денег, сколько отказ от использования безбака

Безрезервуарный водонагреватель – не единственный способ сделать систему водоснабжения дома более эффективной. Просто изменив привычки принимать душ, семья может значительно снизить свой счет за воду. Кроме того, сантехника с низким расходом или более эффективная посудомоечная машина могут сэкономить столько же денег, как новый водонагреватель, если ежемесячно складывать стоимость воды и отопления.

Pro # 8: Доступны как электрические, так и газовые модели

Бесконтактные водонагреватели часто работают на природном газе, но на рынке присутствуют и электрические модели. В зависимости от электрической инфраструктуры дома, установка, не относящаяся к газу, может решить проблему изменения маршрута газопровода или инвестирования в другие дорогостоящие и трудоемкие изменения.

Con # 8: Доступны другие варианты, такие как солнечное отопление

Бесконтактные водонагреватели – не единственный эффективный вариант; солнечное водонагревание набирает популярность по всей стране.Солнечные водонагреватели, оснащенные солнечными коллекторами и резервуарами для хранения воды, устраняют необходимость перенаправлять газовые линии или устанавливать новые электрические приборы. Солнечные водонагреватели можно использовать в любом климате и даже быстрее окупить затраты на установку, поскольку они не полагаются на газ или электричество – только на солнце.

Pro # 9: Бесконтактные обогреватели предлагают более длительную гарантию

Из-за их длительного срока службы на безбаковые обогреватели предоставляется более длительная гарантия. Следовательно, если что-то пойдет не так, домовладельцу не придется платить за ремонт или оплачивать счет за замену.Гарантия может составлять до 20 лет, что составляет средний срок службы безбаквального обогревателя.

Con # 9: Возможно дополнительное обслуживание

Для сохранения гарантии в силе владельцы должны выполнять ежегодное обслуживание и, возможно, использовать умягчитель воды. Домовладельцы также должны ежегодно промывать свою систему, чтобы предотвратить накопление минералов в нагревателе или водопроводе. Стоимость выполнения этих задач может нейтрализовать некоторую экономию, полученную за счет более низких энергозатрат безбаковых нагревателей.

Pro # 10: Идеально для небольших домов с минимальными требованиями к горячей воде

Если у вас небольшой дом и небольшая потребность в горячей воде, оптимальным вариантом будет водонагреватель без резервуара. Эти эффективные устройства устранят потери в режиме ожидания и обеспечат достаточно горячей водой для одного, двух или трех человек, чтобы принять душ, выстирать одежду и мыть посуду.

Con # 10: Стандартные водонагреватели Energy Star также эффективны

Традиционные накопительные водонагреватели, сертифицированные New Energy Star, также представлены на рынке.Эти единицы не только предлагают ежемесячную экономию при более низкой начальной стоимости – они также имеют право на налоговые льготы. Кроме того, домовладельцам не нужно вносить существенные изменения в свои газовые линии или электрическую проводку, поскольку почти все дома оборудованы для размещения этих традиционных водонагревателей.

Заключительное рассмотрение

Бесконтактные водонагреватели часто имеют право на финансирование PACE от Ygrene. Домовладельцы могут бесплатно профинансировать покупку и установку безбаквального водонагревателя в рамках своей местной программы PACE.Затем домовладельцы платят за обновление с течением времени (в виде строки в своих ежегодных счетах по налогу на недвижимость). Традиционные водонагреватели также могут претендовать на финансирование PACE во многих случаях, поэтому лучше рассмотреть плюсы и минусы каждого варианта, прежде чем выбирать тип водонагревателя для вашего дома. Если вы готовы установить в своем доме безбаковый водонагреватель или традиционный водонагреватель, нажмите ниже, чтобы получить одобрение на финансирование в течение 30 минут (или меньше!)

Получите разрешение на финансирование вашего нового водонагревателя сейчас


PACE может помочь вам профинансировать ряд модернизаций по повышению энергоэффективности, готовности к штормам, возобновляемым источникам энергии и водосбережению.Свяжитесь с Ygrene по телефону (855) 901 3999; [email protected], чтобы узнать больше.

Какова удельная теплоемкость воды? Как это особенное?

Если вы когда-нибудь гуляли по пляжу в солнечный день и окунали пальцы ног в воду, чтобы охладить их после горячего песка, вы воспользовались удельной теплотой воды.

Как бы это ни звучало, удельная теплоемкость не относится к точной температуре чего-либо. Это более широкая научная концепция, связанная с энергией, необходимой для нагрева вещества.Как вы могли заметить из примера, не все вещества нагреваются с одинаковой скоростью – отсюда разные температуры песка и воды.

Удельная теплоемкость воды – одна из самых интересных ее характеристик. В этой статье мы расскажем, что такое удельная теплоемкость, какое уравнение вы используете, чтобы найти удельную теплоемкость, и почему удельная теплоемкость воды такая высокая.

Плита, кастрюля, вода и пар имеют разную удельную теплоемкость.

Что такое удельная теплоемкость?

Удельная теплоемкость – это мера теплоемкости или того, сколько тепла материал может хранить при изменении температуры. Высокая теплоемкость означает, что вещество может поглощать много тепла, прежде чем регистрировать изменение температуры – подумайте о том, сколько времени требуется, чтобы горшок нагрелся на ощупь на плите, в сравнении с тем, как долго вода внутри теплый. Это означает, что вода имеет более высокую теплоемкость – она ​​может накапливать больше тепла до того, как изменится температура.

Удельная теплоемкость – это точное количество тепла, необходимое для того, чтобы сделать одну единицу массы вещества на один градус теплее. Возвращаясь к нашему примеру, удельная теплоемкость будет точно определять, сколько тепла требуется, чтобы сделать одну единицу воды, например, одну чашку, на один градус теплее.

Поскольку тепло на самом деле является мерой передачи энергии, точнее будет сказать, что удельная теплоемкость на самом деле является заявлением о том, сколько энергии вещество может поглотить до изменения температуры на один градус.

Удельная теплоемкость обычно измеряется в Джоулях и килоджоулях на один грамм массы, а градус Цельсия является мерой температуры. Можно использовать килограммы и градусы Фаренгейта, но они встречаются реже.

На удельную теплоемкость вещества могут влиять температура и давление, поэтому удельную теплоемкость обычно определяют при постоянных температуре и давлении, обычно 25 градусов Цельсия.


Что такое уравнение для удельной теплоемкости?

Уравнение для расчета теплоемкости:

$$ Q = s × m × ΔT $$

$ Q $ представляет количество тепла, $ s $ – удельную теплоемкость ($ {\ Joules} / {\ gram * ° \ Celsius} $), m – массу вещества в граммах, а $ ΔT $ – наблюдаемое изменение по температуре.

Различные виды воды, например морская, могут иметь разную удельную теплоемкость.

Какова удельная теплоемкость воды?

Некоторые вещества нагреваются быстро, а другие – медленно. Вода – одна из последних – она ​​имеет высокую удельную теплоемкость, поскольку для повышения температуры требуется больше энергии.

Вода имеет удельную теплоемкость 4182 Дж / кг ° C. Поскольку вода является таким важным и распространенным веществом, у нас даже есть особый способ определить количество энергии, необходимое для того, чтобы поднять один грамм воды на один градус Цельсия – калорийность.Это отличается от калорий, о которых мы говорим в пище. Такая калория эквивалентна 1000 калорий, поэтому калории, связанные с едой, также иногда называют килокалориями или ккал.

Удельная теплоемкость воды немного выше, чем у многих других обычных веществ. Например, удельная теплоемкость железа составляет 449 Дж / кг ° C, песка 830 Дж / кг ° C и древесины дуба 2400 Дж / кг ° C.

Это потому, что вода, состоящая из двух атомов водорода и одного атома кислорода, электроотрицательна.Электроотрицательный атом с большей вероятностью притянет к себе электроны, потому что одна сторона атома будет иметь частично положительный заряд, а другая – частично отрицательный. Противоположно заряженные стороны естественно притягиваются друг к другу, образуя более слабую водородную связь. Вот почему вода может течь мимо себя, но также и связываться вместе – она ​​постоянно образует и разрывает эти связи.

Эти связи также являются причиной высокой удельной теплоемкости жидкой воды. Любая энергия, направляемая на нагрев воды, распределяется между разрывом связей и нагревом воды.Из-за этого для нагрева воды требуется больше энергии, чем для других веществ.

Например, если вы находитесь на пляже в солнечный день, вы заметите, что песок часто бывает довольно горячим, но вода всегда кажется прохладной, даже на мелководье. Это потому, что песок имеет более низкую удельную теплоемкость – для повышения температуры на один градус требуется меньше энергии. Поскольку вода обладает высокой теплоемкостью, для повышения температуры на один градус требуется больше энергии.Солнце излучает более или менее постоянную энергию, которая быстрее нагревает песок, а воду – медленнее.

Песок имеет гораздо меньшую удельную теплоемкость, чем вода, поэтому он так быстро нагревается!

Таблица удельной теплоемкости

Если вы еще не знакомы с джоулями и калориями, эти числа могут показаться немного абстрактными. Взгляните на эту таблицу, чтобы ознакомиться с некоторыми общими значениями удельной температуры в соответствии с джоулями и калориями, и сравните их с тем, что вы знаете о том, как эти вещества нагреваются!

Материал Удельная теплоемкость, Дж / кг ° C Удельная теплоемкость, кал / грамм ° C
Золото 129 0.031
Воздух 1005 0,24
Кожа 1500 0,36
Оливковое масло 1790 0,43
Бумага 1336 0,32
Соль столовая 880 0,21
Кварцевый песок 830 0,19
Сталь 490 0.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
