Универсальная трубная теплоизоляция Thermaflex ThermaEco

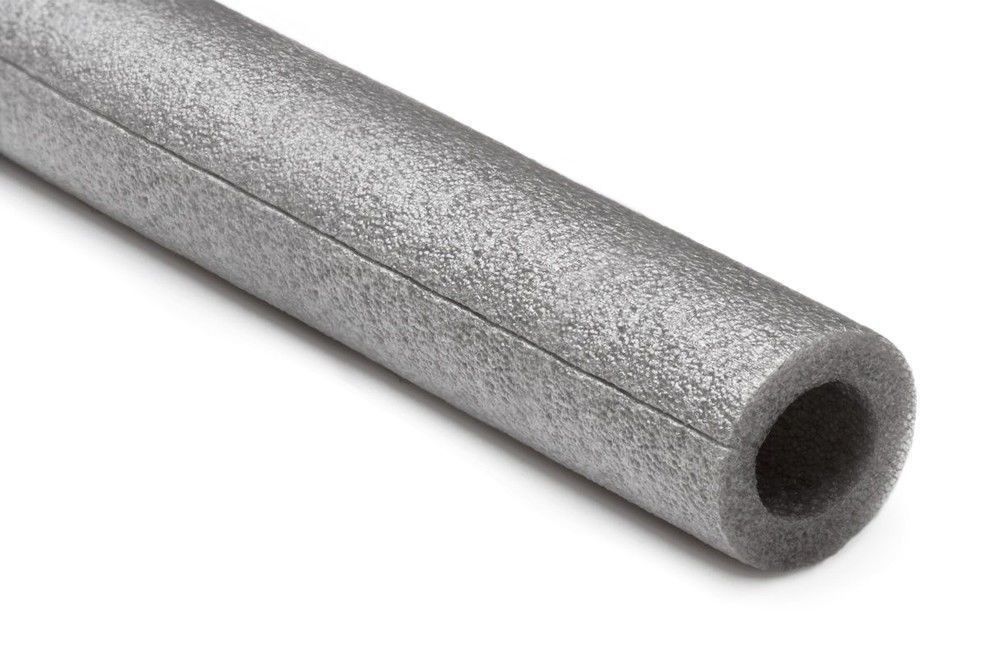

Универсальная трубная теплоизоляция ThermaEco из вспененного полиэтилена с закрытой ячеистой структурой предназначена для работы с системами отопления, вентиляции, водоснабжения и канализации.

В основе изоляции используется в основном отечественное сырье, что позволило сделать ее более доступной для широкого применения, в то же время использование уникальной производственной технологии Thermaflex и научно-конструкторских разработок позволило сохранить теплофизические характеристики и качество продукции на традиционном для Thermaflex высоком уровне.

  • Технические характеристики
  • Размерный ряд
  • Технические решения
  • Файлы

Технические характеристики

Свойство Размерность Метод испытания Результат
Максимальная рабочая температура °С ГОСТ EN 14707 + 95
Теплопроводность (λ) Вт/(м·°С) ГОСТ 7076, ГОСТ 32025 ≤ 0,038 при 25 °С
Коэффициент сопротивления диффузии водяного пара (μ) - ГОСТ 32303 ≥ 4 000
Плотность кг/м3 ГОСТ 17177 25…35
Водопоглощение кг/м2 ГОСТ 32301 0,04
Группа горючести - ГОСТ 30244 Г1

Размерный ряд

Размерный ряд составлен в соответствии с наиболее распространенными диаметрами стальных, медных и пластиковых труб и полностью отвечает запросам потребителей:

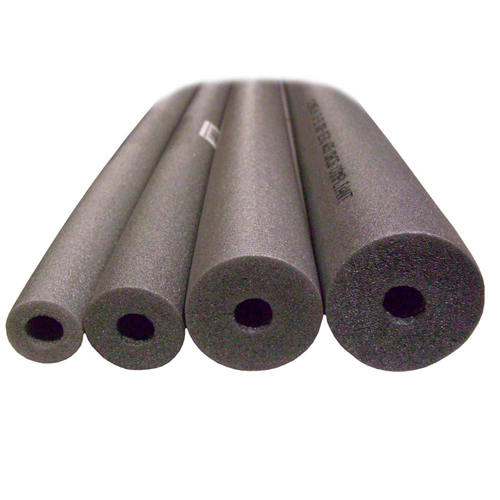

  • Трубки с продольным надрезом, отрезками по 2 метра, цвет темно-серый;
  • Диаметр изолируемой трубы – от 6 до 159 мм;
  • Толщина изоляции – 6, 9, 13, 20, 25мм;
  • Трубки упаковываются в полиэтиленовые пакеты. Размеры упаковки: высота 2100 мм, диаметр 500 мм.
  • Теплоизоляция типоразмеров: 6/6, 10/6, 12/6, 15/6, 18/6 поставляется в малых упаковках.
Тип труб Толщина изоляции, мм
Стальные Медные Пластиковые С = 6 Е = 9 J = 13 N = 20 P = 25

Дюймы

Условный проход, мм

Внешний диаметр, мм

Дюймы

Условный проход, мм

Внешний диаметр, мм

Внешний диаметр, мм

Код

м. п. в коробке

Код

м.п. в коробке

Код

м.п. в коробке

Код

м.п. в коробке

Код

м.п. в коробке




¼ 4 6,35
С-6 152 E-6
 152





1⁄8 6 10,2 3⁄8 8 9,52
С-10 152 E-10
 152








½ 10 12,70
С-12 152 E-12
 152





¼ 8 13,5 5⁄8 10 15,87 14,0 С-15 152 Е-15 348





3⁄8 10 17,2 ¾ 15 19,05 16,0 С-18 152/360 Е-18 288 J-18 200



½ 15 21,3 7⁄8 20 22,23 20,0 С-22 300 Е-22
248 		J-22 172 N-22 100 P-22 72


25 1 25 25,40 25,0 С-25 252







¾ 20 26,9 11⁄8 25 28,58 25,0 С-28 220 Е-28 188 J-28 134 N-28 90 P-28 66
1 25 33,7 13⁄8 32 34,93 32,0 С-35 160 Е-35 140 J-35 108 N-35 66 P-35 54
11⁄4 		32 42,4 15⁄8 40 41,27 40,0

Е-42 110 J-42 90 N-42 62 P-42 46
1½ 40 48,3 17⁄8
48,0


Е-48 84 J-48 70 N-48 48 P-48 42


52,0







J-52 70





54,0 21⁄8 50 54,0 50,0

Е-54 76 J-54 64 N-54 46 P-54 38
2 50 60,0 23⁄8




Е-60 70 J-60 58 N-60 40 P-60 34


63,0


63,0

Е-63 68 J-63 52 N-63 40 P-63 32


65,0







J-65 52



2½ 65 76,1 27⁄8 65 76,1 75,0

Е-76 46 J-76 40 N-76 28 P-76 26
3 80 88,9 3½ 80 88,9 90,0

Е-89 36 J-89 32 N-89 24 P-89 20
3¾ 100 108,0 41⁄8 100 108,0


Е-108 30 J-108 24 N-108 18 P-108 16
4
114,3 4½ 100 114,0 110,0

Е-114 28 J-114 22 N-114 18 P-114 14

125 133,0







J-133 20




150 160,0







J-159 16
