Теплообменник для теплого пола в квартире от центрального отопления: Теплообменник для теплого пола

Теплообменник для теплого пола

Комфорт, гигиеничность, безопасность и экономичность – основные факторы, определяющие концепцию обустройства жилища современного человека. И чтобы создать в помещении оптимальный температурный баланс люди все чаще люди монтируют водяной теплый пол в квартире или частном доме, тем более что по сравнению с электрическими аналогами такие системы отопления являются:

• Полностью безопасными для проживающих;
• Сочетаемыми со всеми видами напольных покрытий;
• Более надежными, энергоэффективными и экономичными;
• Универсальными и интегрируемыми с уже смонтированными контурами отопления и различными устройствами автоматики.

Основы обустройства и схемы подключения

Водяной теплый пол в квартире работает с носителем, температура которого не превышает 45 ˚С. Низкотемпературный режим работы способствует созданию более благоприятного климата и упраздняет перенасыщение воздуха положительными ионами, что особенно актуально для астматиков, аллергиков и семей с маленькими детьми.

Если комплектация оборудования и схема теплого пола в квартире выполнены грамотно и на основе инженерных расчетов, то можно не только добиться качественного обогрева, но и полностью отказаться от использования радиаторов отопление, расширив тем самым полезную площадь и существенно изменив концепцию дизайна интерьера.

Если вы заинтересовались, как сделать теплый пол в квартире, то вам потребуется изучить порядок расчета гидравлического сопротивления и коэффициента теплоотдачи, проработать вопрос комплектации системы функциональным и регулирующим оборудованием, процесс выполнения теплоизоляции и декоративного оформления полов. При обустройстве загородных домов и дач не следует забывать о вероятности замерзания системы, в таком случае в носитель лучше изначально добавить этиленгликоль.

Проживание в многоквартирных домах накладывает ряд технических ограничений на внедрение энергосберегающих технологий. Смонтированный теплый пол от центрального отопления в квартире значительно увеличивает общее гидросопротивление, что тут же отражается на качестве отопления соседних помещений.

И если в новых домах контур водяного отопления зачастую уже заложен конструктивно, то получить официальное разрешение на переобустройство старых домов практически не реально.

И выход найден! Сегодня большинство инженерных специалистов и тех, кто решился произвести монтаж системы самостоятельно, используют пластинчатый теплообменник для теплого пола. Благодаря установке этого малогабаритного устройства достигается:

• Увеличение эффективности отопления;
• Компактность и повышенная надежность схемы в целом;
• Гидравлическая автономность системы.

Пластинчатый теплообменник – компактен и эффективен

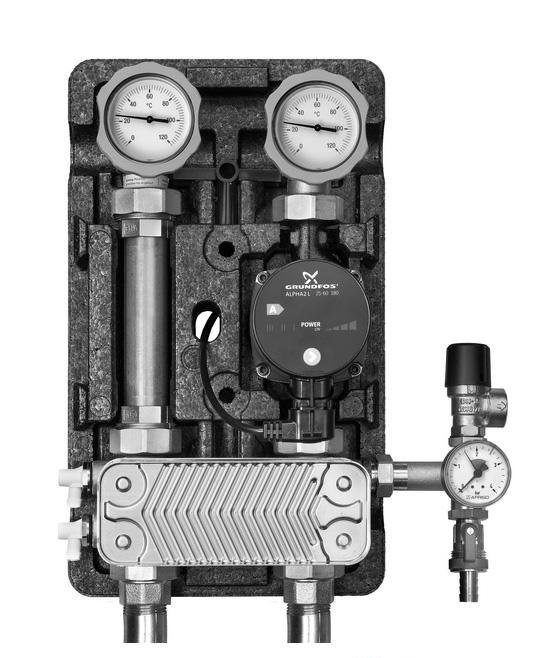

Функционально теплообменник для теплого пола в квартире – основное устройство, обеспечивающее процесс передачи тепла от внешнего носителя из общей теплоцентрали к внутреннему контуру. Он состоит из пластинчатых элементов с оригинальной штампованной конфигурацией. Они располагаются встречно-параллельно по отношению друг к другу и внутри устройства создаются два контура: отдающий и приобретающий тепловую энергию, которые независимо омывают каждую пластину. Внешние конструктивные элементы изолированы от теплопроводных частей, соответственно потери энергии сведены к минимуму и можно не бояться, что члены семьи, дети или домашние животные смогут получить термический ожог от случайного прикосновения к теплообменнику.

Малое гидравлическое сопротивление, незначительный внутренний объем при обширной площади контакта, хорошая турбулентность потоков обуславливают высокий коэффициент теплоотдачи и равномерный прогрев жидкой среды.

Репродуктивный обмен энергиями, который обеспечивает теплообменник для теплого пола от центрального отопления, позволяет избежать непосредственного контакта содержащего ржавчину и взвеси теплоносителя общей централи с более чистым хладогентом замкнутого контура отопления полов. А так как пластинчатые элементы изготавливаются из качественных легированных сталей, характеризующихся химической инертностью и высокой коррозионной стойкостью, чистота рабочей среды поддерживается на протяжении длительного периода и соответственно:

Минимизируется образование известковых отложений; Снижаются затраты на используемый внешний теплоноситель; Увеличивается эксплуатационный ресурс оборудования.

Разборной или паяный теплообменник? Обращайтесь к профессионалам!

Разнообразие конструкций, типоразмеров и коммерческих предложений вносит сумятицу и становится все сложней правильно выбрать теплообменник для теплого пола, купить наиболее оптимальную по цене и характеристикам модель. Поэтому перед покупкой необходимо:

1. Компетентно произвести расчет рабочего давления, объемов и скорости греющего и нагреваемого контуров, минимальной площади пластинчатых элементов. Для этого можно прибегнуть к услугам специалистов продающей компании или воспользоваться специализированным программным обеспечением.

2. Основательно произвести сравнительный анализ технико-эксплуатационных параметров и условий монтажного подключения. Менеджеры предоставят полный перечень технических характеристик и разъяснят специфику подключения различных вариаций.

3. Учесть вариант выполнения ремонтных и сервисных работ.

Теплообменник для теплого пола в квартире от центрального отопления или индивидуальной системы загородного коттеджа, как и любое технологическое оборудование, требует профилактического обслуживания. Разборным моделям потребуется чистка в сервисных центрах и возможно замена уплотнителей, паяные можно промыть самостоятельно или посредством услуг профессионалов.

4. Определиться с конструктивным исполнением. Разборные модели имеют ярко выраженный технический дизайн, в стандартном исполнении рассчитаны на предельное рабочее давление до 25 бар и требуют проведения периодического осмотра. Паяные модели более компактные, имеют обтекаемые формы и лаконичный дизайн, могут выдерживать гидроудары до 35 бар.

Монтируя теплый пол от отопления в квартире важно обеспечить его функциональность и гидробезопасность, предельно сохранить полезную площадь и соблюсти высокую эстетичность интерьера. Поэтому в квартире целесообразней установить паяный пластинчатый теплообменник для теплого пола, цена данных модификаций к тому же несколько ниже, чем у разборных конструкций.

Обращение в профильную компанию гарантирует разнообразие ассортимента, предоставление компетентных консультаций и соответствие продукции Госстандартам и заявленным параметрам.

Пластинчатый теплообменник для тёплого водяного пола

Пластинчатый теплообменник для тёплого водяного пола в квартире

5 (100%) голосов: 2

В этой статье мы с вами разберемся для чего нужен пластинчатый теплообменник в теплом водяном полу дома, посмотрим на принцип и преимущества его использования.

• Принцип действия
• Преимущества использования теплообменника

Обустраивая свое жилище, каждый старается сделать его максимально комфортным, уютным и безопасным. Водяные теплые полы появились относительно недавно, однако их популярность возрастает с каждым годом, и многие отдают предпочтение именно такой системе обогрева.

Водяной теплый пол более надежный, безопасный и экономичный, в отличие от электрического.

При его обустройстве от системы центрального отопления, часто применяется коллекторная система подачи теплоносителя. Однако наряду с насосами, коллекторными системами устанавливается теплообменник.

Система тёплого пола с теплообменником

Принцип действия

Теплообменник — это устройство, благодаря которому осуществляется обмен теплом в напольной и центральной системе отопления. Принцип его работы базируется на том, что вода, проходящая по системе центрального водоснабжения, передает тепло жидкости, циркулирующей в теплых полах.

Теплообменник для тёплого водяного пола

Таким образом, если у вас в доме отключат центральное отопление или оно вовсе отсутствует, то на температуре пола это никак не отразится. Но стоит учесть, что вам понадобится не только теплообменник, но и расширительный бак, узел с грязевиком и группа безопасности.

Самые элементарные образцы теплообменников выглядят как конструкция «труба в трубе».

Водяной теплый пол в квартире функционирует с носителем, температура которого до 45°. Благодаря работе при такой невысокой температуре создается более благоприятный климат и воздух насыщается положительными ионами.

Устанавливают теплообменник чаще всего по вертикали. Осуществляя монтаж устройства, нужно уделять внимание диаметрам подключения.

Самым распространённым является пластинчатый теплообменник. Он состоит из пластинчатых элементов с оригинальной штампованной конфигурацией. Эти элементы находятся параллельно по отношению друг к другу и внутри устройства создаются два контура: один отдает тепловую энергию, другой — приобретает. Внешние элементы конструкции обособлены от тех частей, которые проводят тепло. Это значит, что энергия практически не теряется и вы можете не беспокоиться, что кто-то из домашних получит ожог, если нечаянно коснется теплообменника. Пластинчатые теплообменники производятся из качественных сталей, которые отличаются химической инертностью и устойчивостью к коррозии.

Принцип работы пластинчатого теплообменника

Как сделать тёплый пол в квартире?

Преимущества использования теплообменника

Используя теплообменник при обогреве квартиры с помощью тёплого водяного пола, можно получить множество преимуществ:

1. 1. Водяной пол намного выгоднее электрического, а с теплообменником вы не будете зависеть от центрального отопления и сможете обогревать полы в любое время.

Мощность теплообменника для тёплого пола рекомендуется брать с запасом.

1. Такая система отопления не требует больших затрат электроэнергии и является более экономной.
2. Функционирование теплообменника устроено таким образом, что его температура снижаться не будет и давление в системе не понизится.
3. В трубах будет отсутствовать ржавая вода.

Про выбор труб для тёплого пола можете прочитать тут.

Всё это позволяет сделать вывод, что устанавливать теплообменник необходимо при монтаже тёплого водяного пола.

Теги: отопление квартиры теплообменник

Система теплообменника | |

Введение

Содержание

• Введение
• Система теплообменника с резервуарным водонагревателем
• Использование водонагревателя по требованию с системой теплообменника
• Монтаж и подключение 90 Теплообменник a08
• Внутренний и внешний теплообменники
• Подключение EPK к зональному коллектору

В этой системе используется эффективный теплообменник для отделения питьевой воды для бытовых нужд от незамерзающей смеси пола. Используется только один источник тепла, и можно полностью использовать преимущества защиты от замерзания.

Один из многих творческих способов использования теплообменника

Очень хороший пример системы теплообменника с 4 зонами, установленной владельцем дома.

Еще один пример системы теплообменника, установленной заказчиком

Схема теплообмена со стандартным водонагревателем

Однако всегда спрашивайте себя: «Действительно ли мне нужен теплообменник?»

Чаще всего теплообменники используются для защиты от замерзания, но другим применением может быть излучающая система с одним источником тепла, который по той или иной причине должен быть отделен от бытового водоснабжения. Это редкость. Даже потребность в защите от замерзания часто переоценивается, потому что излучающая система хранит так много тепла в массе дома.

Пример конструкции Radiant и плинтуса/фанкойла.

Система теплообменника, использующая антифриз, может защитить систему лучистого отопления при температуре до -60 градусов ниже нуля. Но компромисс – эффективность. Передача тепла от одной среды к другой (в данном случае от питьевой воды к антифризу через теплообменник) стоит БТЕ. Сам теплообменник становится теплым и излучается в окружающий воздух, хотя иногда это тепло помогает обогреть жилое помещение… даже если это всего лишь подсобное помещение. Довольно часто теплообменник изолируют, чтобы минимизировать этот эффект. Тем не менее, любое тепло, излучаемое теплообменником, — это тепловая энергия, которая могла уйти на ваши полы.

Кроме того, антифриз как теплоноситель уступает простой воде. В целом система теплообменника на 10–20 % менее эффективна, чем открытая система .

Конечно, вода имеет неприятную привычку замерзать при температуре ниже 32 градусов, и в некоторых ситуациях эта реальность намного перевешивает недостатки использования теплообменника. Отопление второго дома в удаленном месте, подверженном перебоям в подаче электроэнергии, было бы идеальным профилем для системы теплообменника. В этом случае вы можете слить бытовую водопроводную систему, если уезжаете на недели зимой, а антифриз защищает систему отопления.

Другим примером может быть отопление удаленного здания. Если вы отправляете воду по заглубленной изолированной трубе выше линии промерзания, антифриз необходим.

Солнечные коллекторы почти всегда используют антифриз, поэтому в этом случае также необходим теплообменник.

Важно понимать, что в большинстве случаев теплообменники не являются обязательными в радиационной системе.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И ПРЕДНАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «обычными» водонагревателями, поэтому не позволяйте компактным размерам обмануть вас! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы с учетом лучистого обогрева. Мы предлагаем устройства, которые будут нагревать как ваш Radiant (отопление помещений), так и горячую воду для бытовых нужд.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытый, закрытый или теплообменник, или тип требуемого источника топлива, пропан, природный газ, электричество или масло,… Компания Radiant Floor поможет вам!!!

Система теплообменника с водонагревателем бакового типа

Комплект теплообменника с водонагревателем Polaris

Высокоэффективный водонагреватель Polaris стандартно поставляется с двумя парами входных и выходных отверстий для горячей и холодной воды. Это делает его идеальным для использования с теплообменником.

Использование проточного водонагревателя с системой теплообменника

Многозонная система теплообмена с использованием водонагревателя по требованию

Однозонная система теплообмена с водонагревателем по требованию

Многозональная система теплообменника, работающая на жидком топливе, обеспечивает отопление Radiant с комбинированной системой с плинтусом, а также горячее водоснабжение, разделенное теплообменником.

С этим предварительно собранным сантехническим комплектом теплообменника (фото вверху, схема внизу) водонагреватель по запросу может обеспечивать как отопление помещений (с использованием антифриза), так и горячую (питьевую) воду для бытовых нужд.

Система теплообменника с несколькими зонами

Разрежьте плоский теплообменник пополам, и вы увидите стопки пластин из нержавеющей стали. Две разные жидкости (обычно вода с одной стороны, антифриз с другой) текут между чередующимися пластинами. Сами жидкости никогда не смешиваются, но тепло легко переходит от более горячей жидкости к более холодной.

Разрез теплообменника

Теплообменник сантехника

Монтаж и подключение теплообменника

Теплообменник смонтирован и подключен к трубопроводу

Важно установить теплообменник «противотоком», а не «параллельно». Противоток означает, что самая горячая жидкость, поступающая со стороны A теплообменника, течет к самой холодной жидкости, поступающей со стороны B на противоположном конце теплообменника (см. рисунок выше). Это максимизирует теплопередачу, заставляя самую холодную жидкость непрерывно течь к самой горячей части теплообменника.

Параллельное подключение приведет к тому, что Сторона A «горячая» и Сторона B «холодная» попадут в один и тот же конец теплообменника, и оба потока будут проходить параллельно по всей длине теплообменника. Конечно, эта неэффективная конфигурация водопровода по-прежнему будет передавать некоторое количество тепла от более горячей жидкости к более холодной, но при этом теряется целых 40% мощности теплообменника.

Внутренние и внешние теплообменники

Иногда теплообменник вовсе не плоский, а располагается ВНУТРИ накопительного бака. Неудивительно, что их называют «внутренними теплообменниками». Преимущества внутреннего стиля заключаются в простоте и эффективности. Простой, потому что для перемещения тепла необходим только один насос, и эффективный, потому что, хотя внешний теплообменник ОЧЕНЬ быстро передает тепло от одной среды к другой, он также излучает тепло в окружающий воздух.

Внутренние теплообменники не так быстро передают тепло, но теплу некуда идти, кроме как в окружающую воду (которая, можно возразить, тоже пропускает тепло в окружающее помещение — да ладно, ничего не бывает на 100% эффективнее) .

Таким образом, все зависит от области применения, т. е. от того, какой тип теплообменника лучше всего подходит для данной системы отопления. Некоторые системы используют оба типа, как показано ниже.

Это схема водопровода, которую мы нарисовали для клиента, который хотел, чтобы дровяной котел нагревал бак с водой, который, в свою очередь, обеспечивал как горячее водоснабжение дома, так и лучистое тепло пола. Да, и лучистый пол должен был содержать антифриз, т.е. он должен был быть «закрытым».

Как видите, это очень сложная система отопления. Большинство излучающих систем намного проще. Но, как пример того, как видение может стать реальностью, посмотрите фото готовой установки ниже.

Накопительный бак с внутренним теплообменником находится за рамкой этого фото, но является частью этого необычного примера мастерства своими руками. Наш клиент, Робин Эллинс, доказывает, что гордость за право собственности и внимание к деталям, наряду с предварительно собранными пакетами сантехники компании Radiant Floor, могут привести к созданию системы отопления, которая может конкурировать даже с самой сложной профессиональной установкой. 9. Эти фитинги и печатная копия этого чертежа входят в комплект поставки каждой закрытой системы и теплообменника .

Комплекты для расширения и продувки

ЗАПОЛНЕНИЕ И ПРОДУВКА С ГОРЯЧЕЙ СТОРОНЫ (водонагреватель) ВАШЕЙ СИСТЕМЫ ТЕПЛООБМЕННИКА:
В недавно установленной системе лучистого отопления первый запуск является наиболее важным, удаление воздуха из вашей системы является обязательным. Воздух в вашей системе – это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке, https://www.radiantcompany.com/system/opensystem/#Filling_the_Open_System, чтобы получить подробную информацию о регистрации и продувке открытой системы, а также об очистке / удалении фильтра водонагревателя по требованию. Выключите или отключите питание от водонагревателя, чтобы не тратить горячую воду во время этого процесса .

Помните, что простое открытие крана горячего водоснабжения в любом месте дома приведет к прохождению воды через зону. Тем не менее, открытие сливного клапана котла справа/над смесительным клапаном/термометром наиболее удобно и обеспечивает наилучший поток.

Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ и прокрутите половину страницы вниз для получения информации об очистке фильтра и сетчатого фильтра для вашей закрытой системы лучистого отопления.

ЗАКРЫТАЯ (отопление/зона) СТОРОНА СИСТЕМЫ:
Заполнение и продувка системы лучистого отопления – критический процесс! Когда воздух покидает систему, давление падает. Когда ваша система лучистого отопления нагревается, давление увеличивается, но когда она остывает, давление падает…..   Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… это создаст ОТРИЦАТЕЛЬНОЕ давление… Создавая ВАКУУМ, воздух будет засасываться в систему!

Ваш расширительный бачок заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это указывает на то, что воздух все еще находится в вашей системе,…. Воздух – это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/, чтобы получить информацию о заполнении и очистке вашей закрытой системы лучистого отопления.

Если у вас, например, три зоны, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если в зоне № 1 имеется несколько контуров трубопроводов, каждый контур будет иметь шаровой кран на стороне подачи контурного коллектора, перекрыть все контуров зоны № 1, кроме первого, и направить воду в этот первый контур. Когда контур № 1 Зоны № 1 будет продут, закройте контур № 1 и разомкните контур № 2. Повторите этот процесс для каждого канала в каждой зоне .

Если вы не используете домашнее давление (из шланга и т. д.), то вы можете использовать перекачивающий насос, чтобы закачать жидкость в вашу систему.

Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8″ Pex …  1,9 галлона на 100 футов 3/4″ pex… 1,3 галлона на 100 футов 1 /2″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Определите, какой процент смеси антифриза с водой рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют 20%, 30% антифриза, другие 50%. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «Предварительно разбавленными». Обязательно проверьте перед покупкой.

«ВСЕГДА СМЕШИВАЙТЕ АНТИФРИЗ, ПЕРЕД ЗАЛИВАНИЕМ В СИСТЕМУ»!

Перекачивающий насос насос — Дренажный насос НЕ должен использоваться при обратной промывке агрегата, а также при заполнении и продувке закрытой системы с использованием смеси антифриза. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, , или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45 фунтов на квадратный дюйм По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Как сделать водяной теплый пол из центрального отопления?

Домашний уют во многом обусловлен микроклиматом, царящим в доме. Однако система центрального отопления не всегда позволяет создать желаемые условия, поэтому зачастую оптимальным решением является система «теплый пол», эффективно справляющаяся со своей задачей даже в сильные морозы, обеспечивая быстрый и качественный обогрев. Помещение прогревается наиболее равномерно, в квартирах на первых этажах это настоящее спасение. В этой статье вы узнаете, как правильно подключить водяной теплый пол к центральному отоплению с помощью пластинчатого теплообменника.

Устройство теплообменника как посредника

Но сначала давайте подробнее разберемся, как именно он работает. Так, теплообменники этого типа делятся на неразборные (паяные) и разборные, изготавливаются они из самых разных материалов. Сталь и латунь предназначены для использования под высоким давлением. Медные варианты с большим успехом применяются в пивной промышленности, удобны для резкого охлаждения пива, нет высокого давления, но нужен хороший показатель теплопроводности, которым обладает этот цветной металл. Поэтому этот теплообменник подходит для подключения водяного пола к центральному отоплению.

В целом такие теплообменники имеют широкий спектр применения, их успешно применяют в системах охлаждения, отопления, при работе с химическими веществами, совместно с солнечными коллекторами при подключении к бойлеру, а также при подключении водяных теплых полов к центральному отоплению. .

Принцип действия

Теплообменник – это устройство, посредством которого происходит теплообмен в системах напольного и центрального отопления. Принцип его работы основан на том, что вода, проходящая по центральному водопроводу, передает тепло жидкости, циркулирующей в теплых полах.

Теплообменник для теплого водяного пола

Таким образом, если в вашем доме отключено центральное отопление или его нет вообще, то это никак не повлияет на температуру пола. Но стоит учесть, что вам понадобится не только теплообменник, но и расширительный бак, агрегат с отстойником и группа безопасности.

Самые элементарные примеры теплообменников имеют конструкцию «труба в трубе».

Теплый водяной пол в квартире функционирует с носителем, температура которого до 45°. Работа при такой низкой температуре создает более благоприятный климат, а воздух насыщается положительными ионами.

Теплообменник чаще всего устанавливается вертикально. При установке устройства нужно обращать внимание на диаметры соединений.

Наиболее распространенным является пластинчатый теплообменник. Он состоит из пластинчатых элементов оригинальной штампованной конфигурации. Эти элементы расположены параллельно друг другу и внутри устройства создается два контура: один отдает тепловую энергию, другой ее получает. Внешние элементы конструкции отделены от тех частей, которые проводят тепло. Это означает, что энергия почти не тратится впустую, и вам не нужно беспокоиться о том, что кто-то из вашей семьи обожжется, если случайно коснется теплообменника. Пластинчатые теплообменники изготавливаются из высококачественных сталей, химически инертных и устойчивых к коррозии.

Принцип работы пластинчатого теплообменника

Как сделать теплый пол в квартире?

Для чего нужен теплообменник?

Рассмотрим неразборный пластинчатый теплообменник. На корпусе имеется четыре вывода, то есть два контура. Устройство разделяет потоки по давлению, температуре и т. д., может использоваться для охлаждения, однако, нам оно необходимо для отопления, чтобы обеспечить правильное подключение теплых полов. Эта система подключена к одному контуру, а ТЭЦ подключена к другому. Прямое подключение водяного теплого пола к центральному отоплению может быть связано с опасностью быстрого выхода из строя теплого пола, так как для теплоносителя ТЭЦ характерны высокие температуры, сильное давление, также есть специальные химические вещества и много мусора … Все эти факторы явно не будут способствовать продлению срока службы теплых полов.

Итак, теплообменник позволяет создать дома автономную систему теплого пола с чистой водой и оптимальным напором. С одной стороны тарелки поступает грязная вода от ТЭЦ с высоким давлением, а с другой – чистая вода из нашей автономной системы с низким напором. Такая тарелка обеспечивает четкое герметичное разделение, качественный теплообмен, полностью исключается смешение потоков. Количество таких тонких пластин определяет мощностные характеристики теплообменника.

Теплообменники для теплого пола

Теплый пол является основным элементом современных энергоэффективных систем отопления. Они появились совсем недавно и завоевали доверие покупателей простотой монтажа и эффективностью обогрева. В отличие от радиаторов, поверхностью нагрева является весь этаж здания, что равномерно прогревает помещение и исключает возникновение зон перегрева или недогрева. Система теплого пола работает по довольно простому принципу. Теплоноситель от источника тепла поступает в теплообменник, где нагревает внутренний теплоноситель, поступающий в теплые полы, отдавая тепло в помещение. В этой статье мы подробно рассмотрим различные варианты теплообменников для теплого пола.
Почему теплые полы не работают без теплообменника?

Основной задачей любой системы отопления является передача тепла от теплоносителя к отопительным приборам, которые обогревают помещение. В теплых полах эту функцию выполняют теплообменники. В них происходит теплообмен между нагревателем и нагретым теплоносителем. Теплообменник – это ключевой элемент, без которого мы не можем передать тепло от источника тепла к отопительным приборам.

Теплообменники для теплых полов бывают двух типов: паяные пластинчатые теплообменники или разборные пластинчатые теплообменники. Далее мы сравним их более подробно и объясним, где и какие использовать.

Паяный пластинчатый теплообменник для теплого пола.

Этот теплообменник имеет компактную конструкцию, в которой пластины крепятся друг к другу с помощью пайки медью или никелем. Эта конструкция неразборная. Поскольку теплообменник компактен, его можно использовать в небольших помещениях или в квартире. Теплообменник имеет более привлекательную стоимость при использовании в небольших по площади теплых полах. Для этих теплообменников необходимо проводить техническое обслуживание (промывка, не реже одного раза в год), это увеличит срок службы оборудования. Каждый паяный теплообменник рассчитывается индивидуально и согласовывается с требованиями заказчика. Недостатком паяного теплообменника является невозможность увеличения мощности за счет добавления теплообменных пластин. Если требуется увеличить площадь теплых полов, то необходимо приобрести новый паяный теплообменник.

Технические характеристики:

1. Максимальная рабочая температура – 200C

1. Максимальное рабочее давление – 30 бар

.

1. Невозможность увеличения мощности

1. Очистка только химическим неразборным методом

Фото №1. Внешний вид пластинчатого паяного теплообменника.

Разборный пластинчатый теплообменник для напольного отопления.

В конструкции этого теплообменника пакет теплообменных пластин закреплен между двумя прижимными пластинами, стянутыми оцинкованными штифтами. Применяется для теплых полов больших площадей. Одним из важнейших преимуществ этого теплообменника является возможность увеличения мощности за счет добавления теплообменных пластин. Этот теплообменник также необходимо обслуживать не реже одного раза в год посредством разборной промывки. Если использовать на небольшой площади теплый пол, то по сравнению с паяным теплообменником он имеет более высокую стоимость. При увеличении площади теплого пола выгоднее взять разборный теплообменник.

Спецификации:

1. Максимальная рабочая температура – 160C

1. Максимальное рабочее давление – 16 бар

Преимущества:

1. . комплектующих и др.)

Недостатки:

1. Большие габариты по сравнению с паяными теплообменниками

1. При малой мощности теплого пола выгоднее взять паяный теплообменник

Фото № 2. Вид разборного пластинчатого теплообменника.

Вывод:

Вышеуказанные теплообменники применяются совместно с малопоточным коллектором с коллекторами, в случаях, когда необходимо разделить контуры теплого пола. Мощность теплообменника напрямую зависит от площади обогреваемого пола. Обратившись к нам, наши специалисты в кратчайшие сроки рассчитают для вас теплообменник и ответят на все технические вопросы. Паяные теплообменники до 100 кВт всегда в наличии на складе, а разборные до 1200 кВт. Мы работаем со всеми транспортными компаниями и осуществляем доставку во все регионы РФ.

Подбор теплообменника для подключения ТЭЦ

Для того, чтобы правильно подобрать теплообменник для подключения водяного теплого пола к центральному, необходимо определить степень загрязнения теплоносителя, чтобы понять, сколько воды нужно быть очищенным. Если налет небольшой, то достаточно будет фильтра грубой очистки, задерживающего стружку и накипь. Такой фильтр можно очистить специальными средствами, если через какое-то время он загрязнится и потребует очистки.

На каждом теплообменнике должна быть информация о типе изделия, производителе, максимальном и испытательном давлении, максимальной рабочей температуре, схема места монтажа, обозначение контуров, которые могут располагаться как по диагонали, так и в вертикальной плоскости , является обязательным. Специальная стрелка показывает направление установки изделия, то есть в каком именно положении он должен быть установлен. Важно понимать, как вытекает охлаждающая жидкость. Сама циркуляция осуществляется так называемым циркуляционным насосом.

На схеме в паспорте обычно можно найти как правильно установить установку. Например, один из вариантов — прижать изделие к стене крепежной лентой или консолью и при помощи специального уголка прикрутить. Фильтры обязательны, нужен как минимум фильтр грубой очистки.

Возможные схемы подключения

Как правило, теплый пол без циркуляционного насоса подключается к существующей системе радиаторного отопления. В подводящую линию делается врезка. Есть два варианта:

• в квартире с централизованным отоплением;
• в частном доме с индивидуальным отоплением от котла.

Внимание! Помните, что любые врезки в систему центрального отопления требуют согласования. При обнаружении несанкционированного подключения контролирующие организации выпишут штраф и обяжут демонтировать незаконно установленное оборудование.

В вашем доме для работы теплого пола без насоса рекомендуется выбирать мощный котел, неважно газовый он или электрический. Главное, чтобы его мощности хватало как на радиаторы, так и на теплый пол. Стоит выбирать котел со встроенным насосом.

Естественная циркуляция теплоносителя

Самый сложный в реализации вариант теплого пола. Сделать однотрубную систему отопления с батареями, в которой теплоноситель будет циркулировать самотеком, несложно.

Общее правило: центр нагрева (котел) должен быть ниже центра охлаждения … Но к этому контуру подключить теплые полы сложнее.

Для частного дома возможен следующий вариант:

Котел устанавливается ниже трансформаторной подстанции, например, в подвале. Для еще большего повышения циркуляционного давления можно увеличить количество секций в стояковых устройствах, компенсировать потери в них на циркуляцию и тепло (сопротивление теплого пола), а также увеличить диаметр стояка.

Контур естественной циркуляции

На схеме показан наиболее «сильный» вариант работы ТП. Также возможна установка котла на 1 этаже. Получается, что теплый пол находится ниже центра котла. Но циркуляционное кольцо через стояк и ТП тоже имеет свой центр охлаждения. Соединяя их вместе (стойка ЦО + ТП ЦО), мы образуем общий центр охлаждения, расположенный над центром котла. В этом случае также будет работать естественная гравитационная система.

Установка теплообменника

Установка чаще всего осуществляется вертикально. Диаметр подключения, размеры и мощность подключения водяного теплого пола к центральному отоплению могут быть разными в разных устройствах. Особое внимание хотелось бы обратить на диаметры соединений. Мощность лучше брать с запасом, так как этот параметр не соответствует размеру, разница может быть всего в несколько сантиметров. Это увеличивает инерцию отвода тепла. Особенно это актуально в тех случаях, когда температура от ТЭЦ не слишком высокая, например, если она не более семидесяти градусов.

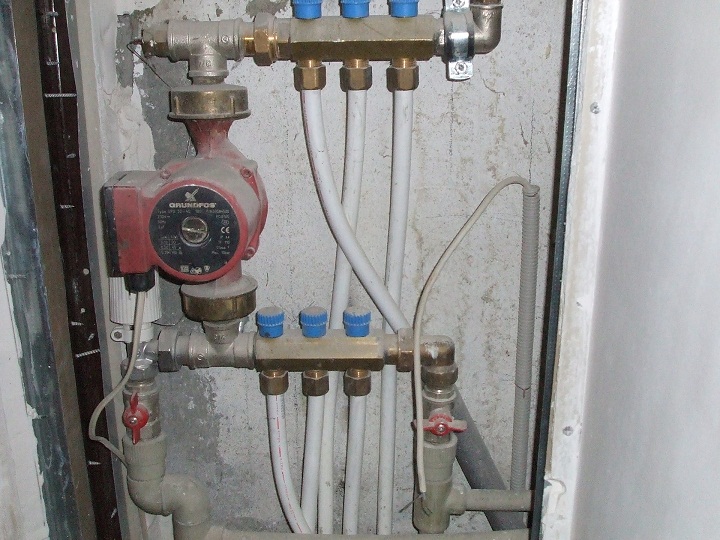

После установки распределителя теплого пола на него монтируется насос с трехходовым клапаном. Далее устанавливается электрокотел (для использования в межсезонье) с необходимыми насадками. То есть сначала подключается подача теплообменника от котла, затем врезаются тройники, подключается распределитель с вентилем, ставятся термометры и в наиболее удобном месте устанавливается расширительный бак, например, Вы можете сделать это под раковиной. Выполнять установку необходимо таким образом, чтобы был обеспечен легкий доступ ко всему оборудованию.

Посмотрите подробное видео о том, как подключить теплый водяной пол к центральному отоплению через теплообменник:

Если контур был смонтирован неправильно, то последствия могут быть негативными, поэтому ни в коем случае нельзя допускать ошибок. Эту работу лучше доверить опытным специалистам, знающим все возможные нюансы.

Водяной теплый пол в квартире, уютное тепло

Теплый пол в квартире

Качество инженерных систем в новостройках оставляет желать лучшего. Не секрет, что застройщики используют некачественные материалы. Их цель понятна – выполнить требования Госкомиссии по сдаче дома в эксплуатацию, а также принести максимально возможную прибыль при наименьших затратах, но это тема для отдельного разговора.
Если Вам необходима реконструкция отопления, наша компания предложит техническое решение, выполнит проект. ЛенОтопление профессионально выполнит монтаж водяных теплых полов, монтаж радиаторов, с гарантией надежности.

Проект

Отдельно стоящая квартира в многоквартирном доме является частью одной большой системы отопления. Установка водяных теплых полов или замена радиаторов без проекта – повод для конфликтов с соседями, управляющей компанией и властями. Для разработки документации отправной точкой являются поэтажные планы. На ней есть необходимые данные – размещение и выделяемая мощность по приборам для каждого помещения. Для проведения расчетов потребуются фактические внутренние размеры помещений и перегородок, материалы всех ограждающих конструкций (наружных стен), размеры окон. Остальные вопросы решаются в рабочем порядке.

Теплый пол водяной через теплообменник

Теплообменник пластинчатый – устройство, состоящее из спаянных медных пластин для передачи тепловой энергии от теплоносителя с высокой температурой к менее нагретому, смешения в процессе теплообмена нет , необходимо подключить водяной теплый пол к магистрали теплоснабжения, не нарушая баланса давления и не нарушая балансировку гидравлики всего дома.

Нельзя пренебрегать установкой данного узла при обустройстве теплых полов. В противном случае теплоноситель, запущенный в пол при высоких температурах, нарушит теплоснабжение здания и оставит без тепла ваших соседей. К сожалению, именно из-за такой небрежности и небрежности водяной пол раздражает домохозяек и жильцов, остающихся по вине таких «умельцев» с батареями, работающими на низких параметрах.

Установка теплообменного пункта является обязательным этапом создания индивидуального отопления в однокомнатной квартире в многоэтажном доме.

Выход! Теплообменник переводит систему в безопасный режим, помогает избежать конфликтов с регулировщиками и соседями. Перед запуском отдаем отопительный агрегат на осмотр инженеру ТСЖ. Водяной теплый пол в квартире допустим, так как сопротивление теплообменника меньше, чем общее сопротивление радиаторов. При профессиональном подходе противодействия со стороны ТСЖ мы не встретили.

Безопасный теплый пол

Популярный вопрос – можно ли заливать соседей при использовании водяных теплых полов? Конечно, никто не застрахован от утечек. Возможность прорыва вызывает опасения у жителей многоэтажек. В теплом поле, работающем через теплообменник, теплоноситель в трубах пола циркулирует по замкнутому контуру и составляет в объеме около 70 литров, под давлением 1,5 атмосферы. В цементной стяжке трубы надежно защищены, повредить их можно только целенаправленно просверлив отверстие в полу. Соединений в цепях панели отопления нет, режим работы щадящий, так что поводов для беспокойства нет.

Если, например, прорвется труба центрального отопления, поток теплоносителя под давлением от 4 до 6 атмосфер зальет квартиру площадью 80 метров на 30 см за 15 минут, пока не отключится аварийная служба подача через стояк.

Сами по себе теплые полы являются замкнутым контуром, при повреждении выльется 10 литров воды. Заблокировать участок с утечкой можно самостоятельно в пределах собственной квартиры.

Комфорт вождения

Предлагаемое отопление порадует возможностью регулировать климат в каждой комнате отдельно, в зависимости от назначения. Можно использовать программируемые термостаты для снижения температуры ночью, что актуально для спален. Производитель автоматизации Danfoss предлагает серию встраиваемых выключателей Icon, аналогичную типичным выключателям, с возможностью интеграции в корпуса Legrand, Gira, Jung для индивидуального дизайна. Рекомендуем устанавливать терморегуляторы с использованием полурезисторов, которые не издают громких щелчков при включении. Это актуально для спален и детских комнат, чтобы не беспокоить ночью.

Установка дополнительного электрокотла

Котел позволит не зависеть от графика отопительного сезона и включать теплый пол по желанию. Наличие бойлера позволит вам в периоды ремонта, аварий или других аварийных ситуаций самостоятельно решать, какую температуру в квартире вы будете поддерживать. Прогрейте летом ванную или плитку на кухне.

Предлагаем Вам ознакомиться с примером предварительного расчета стоимости замены системы отопления в одной из квартир в Санкт-Петербурге с водяными теплыми полами с применением теплообменника системы отопления, общей площадью 86,6 м².

. 046596. 0465 ″

4 Соединитель прямой0465

Артикул	Наименование	Кол-во	Шт.	Цена, руб.	Сумма, руб.
Оборудование для теплого пола
Труба для теплого пола PERT 5 слоев 16×2,2 мм.	580	44	25520
1881
Manifold distribution underfloor heating 11 circuits	1	15917	15917
3/4 ″ nipple for plastic / plastic fitting	1	168	168
Fitting комплект	24	122	2928
Демпферная лента	110	м.	24	2640
Хомут для теплого пола	21	pack	118	2484
Consumables	1	set	4260	4260
Automation in the apartment
ERT 30	Salus LCD thermostat	6	1842	11052
Servo Motor 220V SALUS	11	1291	142011965																1	3166	3166
Pump control module	1	1229	1229
Thermostat cable	90	m	24	2160
Corrugation for cable для термостатов	90	m.	16	1440
Оборудование радиаторной системы
Металлопластиковая труба 16	25	м.	58	1450
Corrugation 25	25	18	450
S-corner 25	2	72	145
Press fitting	2	171	343
Тройник-пресс 20х16х20	2	шт.	638	1276
Магистральный трубопровод
Металлопластик 20х2,0	25	м.	68	1722
Corrugated pipe 32 (for heating pipe 20×2.0) 25	25	29	725
S-corner press 32 (for warm floor)	4	231	924
Прямой соединитель HP 1/2 ″	4	152	610
4	165	662
Крепеж, расходные материалы	1	комп.	2260	2260
Thermal unit
Heat exchanger with pump	1	32144	32144
Thermostatic head Herz with external sensor	1	3169	3169
Электрокотел Руснит 3 кВт	1	7650	7650
Adjustment valve 1/2 ″	1	495	495
3/4″	1	588	588
Balancing valve 1 ″	1	2320	2320
Thermometer	2	637	1346
Ball valve 1/2 ″	1	298	298
3/4″	4	373	1492
1″	2	651	1302
Heat exchanger piping fittings	1	comp.	18333	18444
Construction Materials *
ShRV-5	Manifold cabinet 670×1044	1	5013	5013
The cost of equipment and building materials					175 385
Fare					4 112
Installation work cost					96 357
Underfloor проект отопления, цена					8 446
Итого стоимость работ и оборудования по объекту					284 085

* В расчет не включена стоимость тепло- и гидроизоляции, армирующей сетки, а также стоимость работ по подготовке и заливке бетонной стяжки.

Какой теплый пол выбрать?

Многое зависит от различных параметров и условий.
