Теплообменник для теплого пола
Комфорт, гигиеничность, безопасность и экономичность – основные факторы, определяющие концепцию обустройства жилища современного человека. И чтобы создать в помещении оптимальный температурный баланс люди все чаще люди монтируют водяной теплый пол в квартире или частном доме, тем более что по сравнению с электрическими аналогами такие системы отопления являются:
• Полностью безопасными для проживающих;
• Сочетаемыми со всеми видами напольных покрытий;
• Более надежными, энергоэффективными и экономичными;
• Универсальными и интегрируемыми с уже смонтированными контурами отопления и различными устройствами автоматики.
Основы обустройства и схемы подключения
Водяной теплый пол в квартире работает с носителем, температура которого не превышает 45 ˚С. Низкотемпературный режим работы способствует созданию более благоприятного климата и упраздняет перенасыщение воздуха положительными ионами, что особенно актуально для астматиков, аллергиков и семей с маленькими детьми.
Если вы заинтересовались, как сделать теплый пол в квартире, то вам потребуется изучить порядок расчета гидравлического сопротивления и коэффициента теплоотдачи, проработать вопрос комплектации системы функциональным и регулирующим оборудованием, процесс выполнения теплоизоляции и декоративного оформления полов. При обустройстве загородных домов и дач не следует забывать о вероятности замерзания системы, в таком случае в носитель лучше изначально добавить этиленгликоль.
Проживание в многоквартирных домах накладывает ряд технических ограничений на внедрение энергосберегающих технологий. Смонтированный теплый пол от центрального отопления в квартире значительно увеличивает общее гидросопротивление, что тут же отражается на качестве отопления соседних помещений.
И выход найден! Сегодня большинство инженерных специалистов и тех, кто решился произвести монтаж системы самостоятельно, используют пластинчатый теплообменник для теплого пола. Благодаря установке этого малогабаритного устройства достигается:
- Увеличение эффективности отопления;
- Компактность и повышенная надежность схемы в целом;
- Гидравлическая автономность системы.

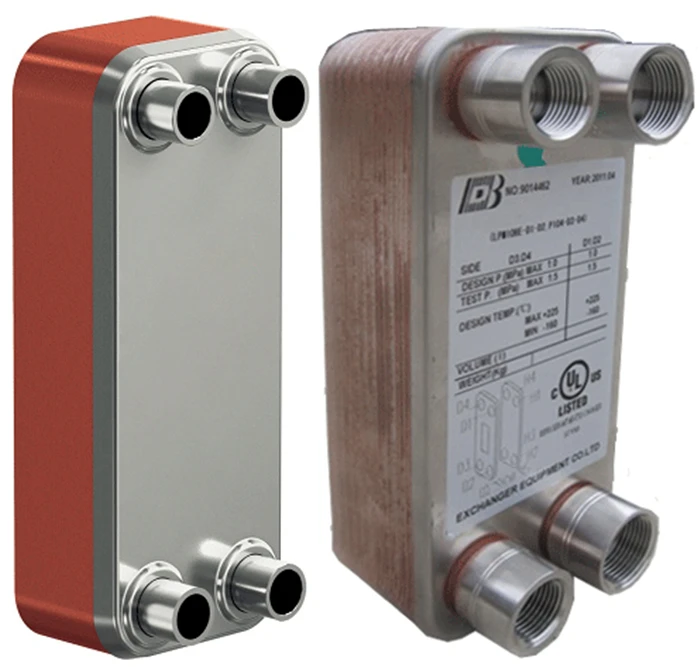

Пластинчатый теплообменник – компактен и эффективен
Функционально теплообменник для теплого пола в квартире – основное устройство, обеспечивающее процесс передачи тепла от внешнего носителя из общей теплоцентрали к внутреннему контуру. Он состоит из пластинчатых элементов с оригинальной штампованной конфигурацией. Они располагаются встречно-параллельно по отношению друг к другу и внутри устройства создаются два контура: отдающий и приобретающий тепловую энергию, которые независимо омывают каждую пластину.
Внешние конструктивные элементы изолированы от теплопроводных частей, соответственно потери энергии сведены к минимуму и можно не бояться, что члены семьи, дети или домашние животные смогут получить термический ожог от случайного прикосновения к теплообменнику.
Малое гидравлическое сопротивление, незначительный внутренний объем при обширной площади контакта, хорошая турбулентность потоков обуславливают высокий коэффициент теплоотдачи и равномерный прогрев жидкой среды.
Репродуктивный обмен энергиями, который обеспечивает теплообменник для теплого пола от центрального отопления, позволяет избежать непосредственного контакта содержащего ржавчину и взвеси теплоносителя общей централи с более чистым хладогентом замкнутого контура отопления полов. А так как пластинчатые элементы изготавливаются из качественных легированных сталей, характеризующихся химической инертностью и высокой коррозионной стойкостью, чистота рабочей среды поддерживается на протяжении длительного периода и соответственно:
Минимизируется образование известковых отложений;
Снижаются затраты на используемый внешний теплоноситель;
Увеличивается эксплуатационный ресурс оборудования.
Разборной или паяный теплообменник? Обращайтесь к профессионалам!
Разнообразие конструкций, типоразмеров и коммерческих предложений вносит сумятицу и становится все сложней правильно выбрать теплообменник для теплого пола, купить наиболее оптимальную по цене и характеристикам модель. Поэтому перед покупкой необходимо:
1. Компетентно произвести расчет рабочего давления, объемов и скорости греющего и нагреваемого контуров, минимальной площади пластинчатых элементов. Для этого можно прибегнуть к услугам специалистов продающей компании или воспользоваться специализированным программным обеспечением.
2. Основательно произвести сравнительный анализ технико-эксплуатационных параметров и условий монтажного подключения. Менеджеры предоставят полный перечень технических характеристик и разъяснят специфику подключения различных вариаций.
3. Учесть вариант выполнения ремонтных и сервисных работ.
Теплообменник для теплого пола в квартире от центрального отопления или индивидуальной системы загородного коттеджа, как и любое технологическое оборудование, требует профилактического обслуживания. Разборным моделям потребуется чистка в сервисных центрах и возможно замена уплотнителей, паяные можно промыть самостоятельно или посредством услуг профессионалов.
4. Определиться с конструктивным исполнением. Разборные модели имеют ярко выраженный технический дизайн, в стандартном исполнении рассчитаны на предельное рабочее давление до 25 бар и требуют проведения периодического осмотра. Паяные модели более компактные, имеют обтекаемые формы и лаконичный дизайн, могут выдерживать гидроудары до 35 бар.
Монтируя теплый пол от отопления в квартире важно обеспечить его функциональность и гидробезопасность, предельно сохранить полезную площадь и соблюсти высокую эстетичность интерьера. Поэтому в квартире целесообразней установить паяный пластинчатый теплообменник для теплого пола, цена данных модификаций к тому же несколько ниже, чем у разборных конструкций.
Обращение в профильную компанию гарантирует разнообразие ассортимента, предоставление компетентных консультаций и соответствие продукции Госстандартам и заявленным параметрам.
Пластинчатый теплообменник для тёплого водяного пола
Пластинчатый теплообменник для тёплого водяного пола в квартире
5 (100%) голосов: 2
В этой статье мы с вами разберемся для чего нужен пластинчатый теплообменник в теплом водяном полу дома, посмотрим на принцип и преимущества его использования.
- Принцип действия
- Преимущества использования теплообменника
Обустраивая свое жилище, каждый старается сделать его максимально комфортным, уютным и безопасным. Водяные теплые полы появились относительно недавно, однако их популярность возрастает с каждым годом, и многие отдают предпочтение именно такой системе обогрева.
Водяной теплый пол более надежный, безопасный и экономичный, в отличие от электрического.
При его обустройстве от системы центрального отопления, часто применяется коллекторная система подачи теплоносителя. Однако наряду с насосами, коллекторными системами устанавливается теплообменник.

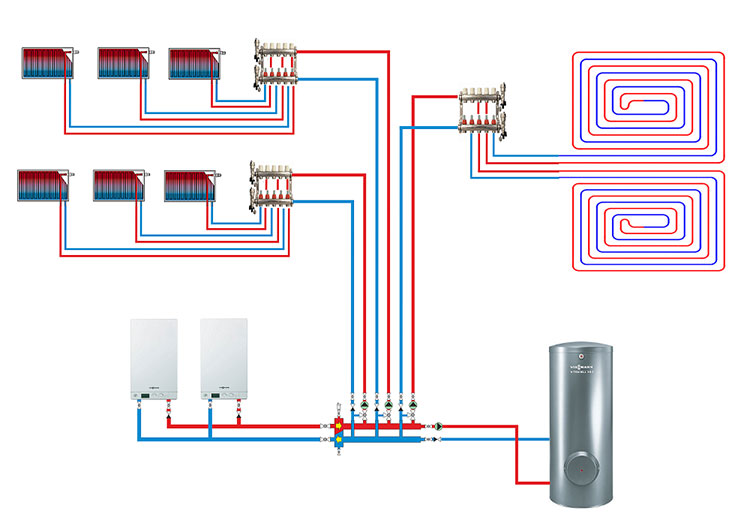

Система тёплого пола с теплообменником
Принцип действия
Теплообменник — это устройство, благодаря которому осуществляется обмен теплом в напольной и центральной системе отопления. Принцип его работы базируется на том, что вода, проходящая по системе центрального водоснабжения, передает тепло жидкости, циркулирующей в теплых полах.
Теплообменник для тёплого водяного пола
Таким образом, если у вас в доме отключат центральное отопление или оно вовсе отсутствует, то на температуре пола это никак не отразится. Но стоит учесть, что вам понадобится не только теплообменник, но и расширительный бак, узел с грязевиком и группа безопасности.
Самые элементарные образцы теплообменников выглядят как конструкция «труба в трубе».
Водяной теплый пол в квартире функционирует с носителем, температура которого до 45°. Благодаря работе при такой невысокой температуре создается более благоприятный климат и воздух насыщается положительными ионами.
Устанавливают теплообменник чаще всего по вертикали. Осуществляя монтаж устройства, нужно уделять внимание диаметрам подключения.

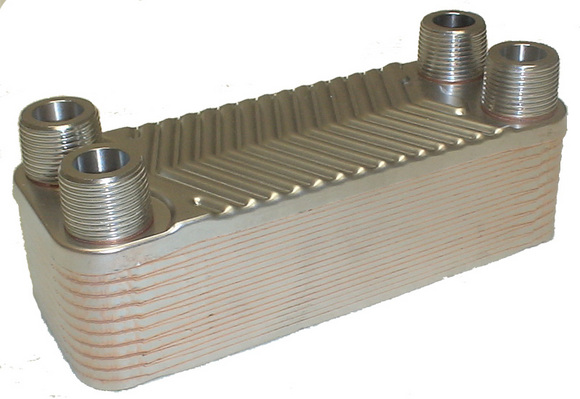

Самым распространённым является пластинчатый теплообменник. Он состоит из пластинчатых элементов с оригинальной штампованной конфигурацией. Эти элементы находятся параллельно по отношению друг к другу и внутри устройства создаются два контура: один отдает тепловую энергию, другой — приобретает. Внешние элементы конструкции обособлены от тех частей, которые проводят тепло. Это значит, что энергия практически не теряется и вы можете не беспокоиться, что кто-то из домашних получит ожог, если нечаянно коснется теплообменника. Пластинчатые теплообменники производятся из качественных сталей, которые отличаются химической инертностью и устойчивостью к коррозии.
Принцип работы пластинчатого теплообменника

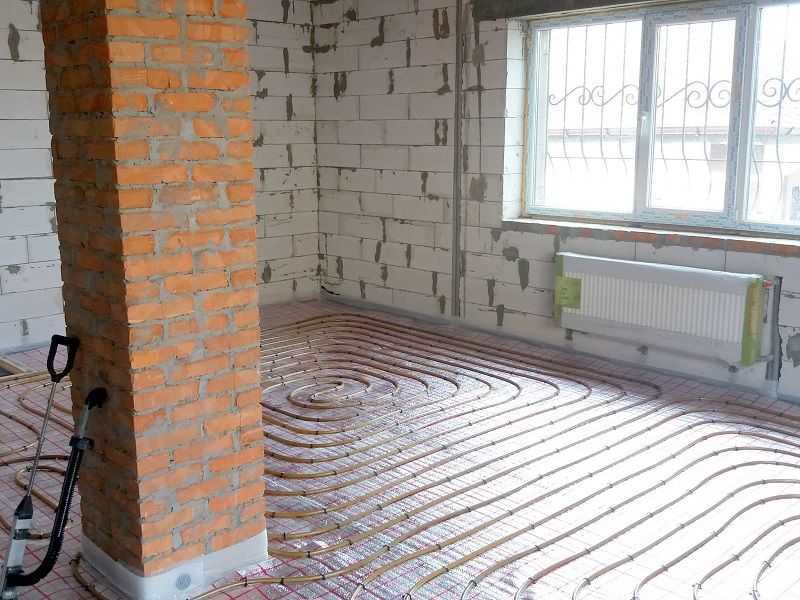

Как сделать тёплый пол в квартире?
Преимущества использования теплообменника
Используя теплообменник при обогреве квартиры с помощью тёплого водяного пола, можно получить множество преимуществ:
- Водяной пол намного выгоднее электрического, а с теплообменником вы не будете зависеть от центрального отопления и сможете обогревать полы в любое время.
Мощность теплообменника для тёплого пола рекомендуется брать с запасом.
- Такая система отопления не требует больших затрат электроэнергии и является более экономной.
- Функционирование теплообменника устроено таким образом, что его температура снижаться не будет и давление в системе не понизится.
- В трубах будет отсутствовать ржавая вода.
Про выбор труб для тёплого пола можете прочитать тут.
Всё это позволяет сделать вывод, что устанавливать теплообменник необходимо при монтаже тёплого водяного пола.
Теги: отопление квартиры теплообменник
Система теплообменника | | Теплый пол своими руками
Введение
Содержание
В этой системе используется эффективный теплообменник для отделения питьевой воды для бытовых нужд от незамерзающей смеси пола. Используется только один источник тепла, и можно полностью использовать преимущества защиты от замерзания.
- Один из многих творческих способов использования теплообменника
- Очень хороший пример системы теплообменника с 4 зонами, установленной владельцем дома.
- Еще один пример системы теплообменника, установленной заказчиком
Схема теплообмена со стандартным водонагревателем для бытового потребления
Однако всегда спрашивайте себя: «Действительно ли мне нужен теплообменник?»
Чаще всего теплообменники используются для защиты от замерзания, но другим применением может быть излучающая система с одним источником тепла, который по той или иной причине должен быть отделен от бытового водоснабжения.
Это редкость. Даже потребность в защите от замерзания часто переоценивается, потому что излучающая система хранит так много тепла в массе дома.
Пример конструкции Radiant и плинтуса/фанкойла.
Система теплообменника, использующая антифриз, может защитить систему лучистого отопления при температурах до -60 ниже нуля. Но компромисс – эффективность. Передача тепла от одной среды к другой (в данном случае от питьевой воды к антифризу через теплообменник) стоит БТЕ. Сам теплообменник становится теплым и излучается в окружающий воздух, хотя иногда это тепло помогает обогреть жилое помещение… даже если это всего лишь подсобное помещение. Довольно часто теплообменник изолируют, чтобы минимизировать этот эффект. Тем не менее, любое тепло, излучаемое теплообменником, — это тепловая энергия, которая могла уйти на ваши полы.
Кроме того, антифриз как теплоноситель уступает простой воде. В целом система теплообменника на 10–20 % менее эффективна, чем открытая система .
Конечно, вода имеет неприятную привычку замерзать при температуре ниже 32 градусов, и в некоторых ситуациях эта реальность намного перевешивает недостатки использования теплообменника. Отопление второго дома в удаленном месте, подверженном перебоям в подаче электроэнергии, было бы идеальным профилем для системы теплообменника. В этом случае вы можете слить бытовую водопроводную систему, если уезжаете на недели зимой, а антифриз защищает систему отопления.
Другим примером может быть отопление удаленного здания. Если вы отправляете воду по заглубленной изолированной трубе выше линии промерзания, антифриз необходим.
Солнечные коллекторы почти всегда используют антифриз, поэтому в этом случае также необходим теплообменник.
Важно понимать, что в большинстве случаев теплообменники не являются обязательными в радиационной системе.
КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И ПРЕДНАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»!
Эти высокоэффективные обогреватели созданы с учетом лучистого обогрева. Мы предлагаем устройства, которые будут нагревать как ваш Radiant (отопление помещений), так и горячую воду для бытовых нужд.
Независимо от того, какую систему лучистого отопления вы выберете, будь то открытый, закрытый или теплообменник, или тип требуемого источника топлива, пропан, природный газ, электричество или масло,… Компания Radiant Floor поможет вам!!!
Система теплообменника с водонагревателем бакового типа
Комплект теплообменника с водонагревателем Polaris
Высокоэффективный водонагреватель Polaris стандартно поставляется с двумя парами входных и выходных отверстий для горячей и холодной воды. Это делает его идеальным для использования с теплообменником.
Использование проточного водонагревателя с системой теплообменника
- Многозонная система теплообмена с использованием водонагревателя по требованию
- Однозонная система теплообмена с водонагревателем по требованию
- Многозональная система теплообменника, работающая на жидком топливе, для обогрева Radiant с комбинированной системой плинтуса, а также для горячего водоснабжения, разделенного теплообменником.
С этим предварительно собранным сантехническим комплектом теплообменника (фото вверху, схема внизу) водонагреватель по запросу может обеспечивать как отопление помещений (с использованием антифриза), так и горячую (питьевую) воду для бытовых нужд.
Система теплообменника с несколькими зонами
Разрежьте плоский теплообменник пополам, и вы увидите стопки пластин из нержавеющей стали. Две разные жидкости (обычно вода с одной стороны, антифриз с другой) текут между чередующимися пластинами. Сами жидкости никогда не смешиваются, но тепло легко переходит от более горячей жидкости к более холодной.
- Разрез теплообменника
- Теплообменник сантехника
Монтаж и подключение теплообменника
Теплообменник смонтирован и подключен к трубопроводу
Важно установить теплообменник «противотоком», а не «параллельно». Противоток означает, что самая горячая жидкость, поступающая со стороны A теплообменника, течет к самой холодной жидкости, поступающей со стороны B на противоположном конце теплообменника (см.
рисунок выше). Это максимизирует теплопередачу, заставляя самую холодную жидкость непрерывно течь к самой горячей части теплообменника.
Параллельное подключение приведет к тому, что Сторона A «горячая» и Сторона B «холодная» попадут в один и тот же конец теплообменника, и оба потока будут проходить параллельно по всей длине теплообменника. Конечно, эта неэффективная конфигурация водопровода по-прежнему будет передавать некоторое количество тепла от более горячей жидкости к более холодной, но при этом теряется целых 40% мощности теплообменника.
Внутренние и внешние теплообменники Иногда теплообменник вовсе не плоский, а располагается ВНУТРИ накопительного бака. Неудивительно, что их называют «внутренними теплообменниками». Преимущества внутреннего стиля заключаются в простоте и эффективности. Простой, потому что для перемещения тепла требуется только один насос, и эффективный, потому что, хотя внешний теплообменник ОЧЕНЬ быстро передает тепло от одной среды к другой, он также излучает тепло в окружающий воздух.
Внутренние теплообменники не так быстро передают тепло, но теплу некуда идти, кроме как в окружающую воду (которая, можно возразить, тоже пропускает тепло в окружающее помещение — да ладно, ничего не бывает на 100% эффективнее) .
Таким образом, все зависит от области применения, т.е. от того, какой тип теплообменника лучше всего подходит для данной системы отопления. Некоторые системы используют оба типа, как показано ниже.
Это схема водопровода, которую мы нарисовали для клиента, который хотел, чтобы дровяной котел нагревал бак с водой, который, в свою очередь, обеспечивал как горячее водоснабжение дома, так и лучистое тепло пола. Да, и лучистый пол должен был содержать антифриз, т.е. он должен был быть «закрытым».
Как видите, это очень сложная система отопления. Большинство излучающих систем намного проще. Но, как пример того, как видение может стать реальностью, посмотрите фото готовой установки ниже.
Накопительный бак с внутренним теплообменником находится за рамкой этого фото, но является частью этого необычного примера мастерства своими руками.
Наш клиент, Робин Эллинс, доказывает, что гордость за право собственности и внимание к деталям, наряду с предварительно собранными пакетами сантехники компании Radiant Floor, могут привести к созданию системы отопления, которая может конкурировать даже с самой сложной профессиональной установкой. 9. Эти фитинги и печатная копия этого чертежа включены в каждую систему закрытого типа и теплообменника .
Комплекты расширения и продувки
ЗАПОЛНЕНИЕ И ПРОДУВКА С ГОРЯЧЕЙ СТОРОНЫ (водонагреватель) ВАШЕЙ ТЕПЛООБМЕННОЙ СИСТЕМЫ:
В недавно установленной системе лучистого отопления первый запуск является наиболее важным, удаление воздуха из вашей системы является обязательным. Воздух в вашей системе – это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке, https://www.radiantcompany.com/system/opensystem/#Filling_the_Open_System, чтобы получить подробную информацию о регистрации и продувке открытой системы, а также об очистке / удалении фильтра водонагревателя по требованию.
Выключите или отключите питание от водонагревателя, чтобы не тратить горячую воду во время этого процесса .
Помните, что простое открытие крана горячего водоснабжения в любом месте дома приведет к тому, что вода будет проходить через зону. Тем не менее, открытие сливного клапана котла справа/над смесительным клапаном/термометром наиболее удобно и обеспечивает наилучший поток.
Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ и прокрутите половину страницы вниз для получения информации об очистке фильтра и сетчатого фильтра для вашей закрытой системы лучистого отопления.
ЗАКРЫТАЯ (отопление/зона) СТОРОНА СИСТЕМЫ:
Заполнение и продувка системы лучистого отопления – критический процесс! Когда воздух покидает систему, давление падает. Когда ваша система лучистого отопления нагревается, давление увеличивается, но когда она остывает, давление падает….
. Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… это создаст ОТРИЦАТЕЛЬНОЕ давление… Создавая ВАКУУМ, воздух будет засасываться в систему!
Ваш расширительный бачок заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это указывает на то, что воздух все еще находится в вашей системе,…. Воздух – это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/, чтобы получить информацию о заполнении и очистке вашей закрытой системы лучистого отопления.
Если у вас, например, три зоны, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.
Если в зоне № 1 имеется несколько контуров трубопроводов, каждый контур будет иметь шаровой кран на стороне подачи контурного коллектора, закройте все контуров зоны № 1, кроме первого, и направьте воду в этот первый контур.
Когда контур № 1 Зоны № 1 будет продут, закройте контур № 1 и разомкните контур № 2. Повторите этот процесс для каждого канала в каждой зоне .
Если вы не используете домашнее давление (из шланга и т. д.), то вы можете использовать перекачивающий насос, чтобы закачать жидкость в вашу систему.
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).
Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8″ Pex … 1,9 галлона на 100 футов 3/4″ pex… 1,3 галлона на 100 футов 1 /2″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).
Определите, какой процент смеси антифриза с водой рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют 20%, 30% антифриза, другие 50%. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься.
Некоторые антифризы поставляются «Предварительно разбавленными». Обязательно проверьте перед покупкой.
«ВСЕГДА СМЕШИВАЙТЕ АНТИФРИЗ, ПЕРЕД ЗАЛИВАНИЕМ В СИСТЕМУ»!
Перекачивающий насос Насос — Дренажный насос НЕ ДОЛЖЕН использоваться при обратной промывке агрегата, а также при заполнении и продувке закрытой системы с использованием смеси антифриза. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, , или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45 фунтов на квадратный дюйм По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).
Теплый пол | Теплообменники для обогреваемых полов
Перейти к содержимомуТеплые полыMax La France2021-10-18T23:18:14-05:00
Многие считают, что теплые полы являются наиболее удобным средством обогрева дома или здания.
Мы поставили теплообменники для лучистых полов с тепловой нагрузкой от 25 000 до 2 миллионов БТЕ/час.Системы лучистого пола обеспечивают циркуляцию теплой воды по ряду трубок, которые излучают тепло в дом или здание. Во многих случаях эти системы изолированы от источника тепла с помощью паяного пластинчатого теплообменника. Это чрезвычайно удобный способ отопления дома или здания.
Системы лучистого пола бесшумны, энергоэффективны и могут помочь предотвратить циркуляцию пыли и других аллергенов и перенос их по воздуху. Теплообменники для этих систем небольшие и легкие, что очень важно в средах с ограниченным пространством и тщательным планированием.
Контактная форма
Эффективность обогрева и сопутствующие теплообменники
Выбор подходящего паяного пластинчатого теплообменника для системы лучистого пола является ключом к оптимальной производительности и эффективности. Мы поставляем паяные пластинчатые теплообменники Альфа Лаваль, обладающие эффективностью теплопередачи мирового класса, упакованные в компактный блок с небольшой площадью основания.
Эти теплообменники идеально подходят для теплого пола и бытового водоснабжения, они просты в установке, самоочищаются и могут работать как при высоких давлениях, так и при высоких температурах.
В приведенной ниже таблице перечислены некоторые распространенные модели паяных пластинчатых теплообменников и их характеристики. Чтобы найти оптимальный и высокоэффективный паяный пластинчатый теплообменник для вашей системы лучистого отопления, свяжитесь со специалистом Valutech сегодня, и мы будем рады вам помочь!
Теплый пол: теплоноситель (вода) / холодоноситель (вода)
| Модель | Нагрузка (БТЕ/ч) | Котловая вода Температура на входе °F | Котловая вода Температура на выходе °F | Котловая вода Расход (гал/мин) | Котловая вода ΔP (фут·ч3О) | Котловая вода ΔP (PSI) | InFloor Температура на входе °F | InFloor Температура на выходе °F | InFloor Расход (гал/мин) | InFloor ΔP (фут·ч3O) | InFloor ΔP (PSI) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CBh26-17H | 10 000 20 000 30 000 40 000 50 000 | 150 | 130 | 1,0 2,0 3,0 4,1 5,1 | 0,2 0,8 1,8 3,1 4,7 | 0,096 0,3584 0,7727 1,333 2,035 | 90 | 110 | 1,0 2,0 3,0 4,0 5,0 | 0,2 0,8 1,7 3,0 4,5 | 0,096 0,3446 0,745 1,287 1,968 |
| CBh26-25H | 60 000 70 000 80 000 | 150 | 130 | 6,1 7,2 8,2 | 3,4 4,5 5,8 | 1,461 1,961 2,531 | 90 | 110 130 110 | 6,0 7,1 8,1 | 3,3 4,5 5,8 | 1,44 1,933 2,496 |
| CB30-18H | 90 000 100 000 | 150 | 130 | 9,2 10,2 | 6,9 8,5 | 3,003 3,698 | 90 | 110 130 | 9,1 10,1 | 5,6 6,8 | 2,421 2,956 |
| CB30-24H | 125 000 | 150 | 130 | 12,8 | 7,3 | 3,163 | 90 | 130 | 12,6 | 6,3 | 2,708 |
| КБ30-34Х | 150 000 175 000 200 000 | 150 | 130 | 15,3 17,9 20,5 | 5,4 7,3 9,5 | 2,325 3,154 4,108 | 90 | 130 | 15,1 17,6 20,1 | 4,9 6,6 8,5 | 2,129 2,857 3,687 |
| КБ30-44Х | 225 000 250 000 | 150 | 130 | 23,0 25,6 | 7,7 9,5 | 3,322 4,092 | 90 | 130 | 22,7 25,2 | 7,2 8,8 | 3. 101 3.794 |
| CB30-50H | 275 000 | 150 | 130 | 28,1 | 9,3 | 4.041 | 90 | 130 | 27,7 | 8,8 | 3.801 |
| КБ30-60Х | 300 000 | 150 | 130 | 30,7 | 8,5 | 3,698 | 90 | 130 | 30,2 | 8,2 | 3,549 |
| КБ30-70Х | 350 000 | 150 | 130 | 35,8 | 9,6 | 4,137 | 90 | 130 | 35,3 | 9,3 | 4. |
