Теплообменник первичный для котлов Protherm Гепард 11 MTV, 23 MTV v.19, 12 MTV H-RU в Уфе по цене 8520 руб.

1/1

Артикул: 0020142414

в наличии

Цена за штуку

8 520

Р.

По карте клуба

8 094

Р.

Узнать, как купить по этой цене?

Зарегистрируйтесь, мы внесем вас в список Членов клуба. Вы сразу сможете покупать со скидками до 50%

Узнать подробнее

Купить в один клик

Проконсультироваться с мастером

После обработки заявки, ответ будет выслан в whats app

Я даю согласие на обработку персональных данных

ПЕРЕЙТИ В WHATS APP

Описание товара

Характеристики

Оплата и Доставка

Подходит к моделям

Гепард 11 MТV v.19, 23 MТV v.19, 12 MTV, Пантера 12 KTO

Самовывоз по адресу г. Уфа, ул. Менделеева 137

Доставка по РФ и СНГ

Почтой России, транспортными компаниями СДЭК, Кит (GTD), Деловые Линии, ПЭК, Байкал Сервис, BoxBerry, DPD, DHL и другие

Подробнее о доставке

Способы оплаты

Теплообменник (0020142414) 0020142415, 0020098008 первичный для настенных газовых котлов Protherm моделей:

Гепард 11 MТV v.19
Гепард 23 MТV v.19
Гепард 12 MTV H-RU
Пантера 12 KTO H-RU

Запчасти для газовых котлов в Уфе
Доставка по России
Для оптовиков специальные цены.

Не забудь заказать

Ремонт газовых котлов

Сервисный центр 24/7. Ремонт даже в праздничные дни. Отремонтируем котел на долго.

Подробнее

Промывка теплообменника (ремонт)

Процедура внешней и внутренней очистки теплообменника любого типа (первичного, вторичного, чугунного, битермического и других) в целях профилактики его поломки. Рекомендуется проводить в конце отопительного сезона, 1 раз в 1-3 года.

Подробнее

Бесплатная доставка по Уфе. Экономьте ваше время на дороге и пробках

Выезд 24 часа в сутки 7 дней
в неделю по Уфе и в Регионы РБ

Широкий ассортимент
запчастей на складе

Почему выгодно выбирать газовое оборудование?

Сегодня растет потребительский спрос на газовое оборудование для отопления дома. Природный газ – хороший вариант для этих целей. В структуру газового отопления, кроме оборудования входят газопроводы, через которые подается топливо, трубы, радиаторы и другое вспомогательное оснащение.

Такое оборудование для отопления имеет ряд неоспоримых преимуществ:

· система быстро нагревается;

· уровень КПД в пределах 80-98%;

· не нужно поддерживать на постоянной основе топливные запасы;

· нет зависимости от электричества;

· максимально автоматизированный процесс отопления;

· не вредит окружающей среде;

· бюджетная стоимость топлива.

Сегодня потребители отдают предпочтение газовым котлам. Выбор осуществляют по мощности, которой будет хватать для обогрева конкретной площади помещения, а также по типу размещения и количеству контуров. Например, для обогрева небольшого частного дома достаточно агрегата мощностью до 60 кВт.

Модификации газовых котлов не только поставляют тепло в дом, но и дают горячую воду, без которой не обойтись в быту. Котлы могут различаться по типу размещения – на стене или на полу. Последние отличаются повышенной мощностью. Большая часть современных газовых котлов может работать и на магистральном, и на сжиженном топливе.

Индивидуальное или централизованное?

Централизованное отопление из-за протяженности может сопровождаться потерей тепла и поломками оборудования. Более того, на нестабильность работы такого способа получения тепла влияют изношенность оборудования и несвоевременное обслуживание системы.

Выбор индивидуального отопления дает важные для человека преимущества:

· нет зависимости от графика отопительного сезона;

· бережная эксплуатация оборудования обеспечит долгий срок бесперебойной работы;

· отсутствует тарификация и оплата производится только по факту;

· можно использовать совместно с централизованным. В таком случае форс-мажоры из-за поломок не оставят вас без тепла;

· возможно устанавливать тот температурный режим, который для вас комфортен.

Газовые котлы – основной конкурент централизованного отопления. Производство таких агрегатов востребовано и растет с каждым днем. Производители оборудования предлагают потребителям различный по стоимости и назначению ассортимент газовых котлов. Интернет-магазин Газпрофсервис представляет наиболее востребованные модели надежных поставщиков. На сайте вы не только сможете купить газовый котел, но и запастись комплектующими и аксессуарами по низким ценам. Эксперты Газпрофсервис помогут в выборе оборудования для обогрева всей площади помещения.

Компания «ГазПрофСервис» уже не один год занимается продажей запчастей к газовым котлам в Уфе и является официальным сервисом многих брендов мирового уровня, продающих о котлы для отопления и ГВС, и комплектующие к ним. Любой покупатель, заинтересованный в стабильной работе своей системы отопления, может у нас купить запчасти для газового котла, подобрав в каталоге интересующую деталь или узел.

Перед тем как приобрести запчасти для газовых котлов в Уфе, нужно точно определиться с назначением детали и маркой отопительного котла. О того, насколько грамотно сделан выбор сейчас, зависит стабильная работа оборудования в будущем. Как это сделать правильно? Запчасти для газовых котлов Протерм, Навьен, Бакси, других известных марок, имеют целый ряд идентификаторов: производитель, серия, модификация, различающаяся по году выпуска, артикул. Чтобы сделать более точный выбор, целесообразно обратиться к специалистам компании «ГазПрофСервис».

Магазин газовых котлов и запчастей предлагает только сертифицированные товары. У нас можно найти всё, что требуется для отопления и ГВС, в том числе запчасти для газовых котлов Baxi в Уфе, оборудование других популярных марок, например, Elsotherm, газовые котлы, запчасти к которым отличаются оптимальным соотношением цены и качества. Узлы и детали, представленные в каталоге, обязательно проверяются перед отправкой покупателю.

Комплект: теплообменник первичный, штуцеры, клипсы для Daewoo DGB 51001 / HYDROSTA HSG

Комплект: теплообменник первичный, штуцеры, клипсы для Daewoo DGB 51001 / HYDROSTA HSG – купить, цена, фото, характеристики, описание.

Доставка по России

8-831-214-02-22
8-987-751-70-85
8-910-102-68-62

8-831-214-02-22

8-987-751-70-85

8-910-102-68-62

Оставить заказ: [email protected]
Режим работы: ПН-ПТ с 9 до 20, СБ с 9 до 15, ВС с 10 до 15.

Внимание! Цены на сайте находятся в процессе правки. Просим уточнять актуальные цены и наличие у менеджеров.
График работы в праздничные дни:
с 31 декабря по 3 января магазин не работает,
4,5,6 работает с 10 до 16,
7,8 – выходной.

Каталог

Главная / Запчасти / Запчасти для котлов / Запчасти Daewoo / Комплект: теплообменник первичный, штуцеры, клипсы для Daewoo DGB 51001 / HYDROSTA HSG

Рейтинг:

Характеристики
Описание
Доставка и оплата
Отзывы

Тип запчасти:
теплообменники
Количество ребер – 85
В комплект входит:

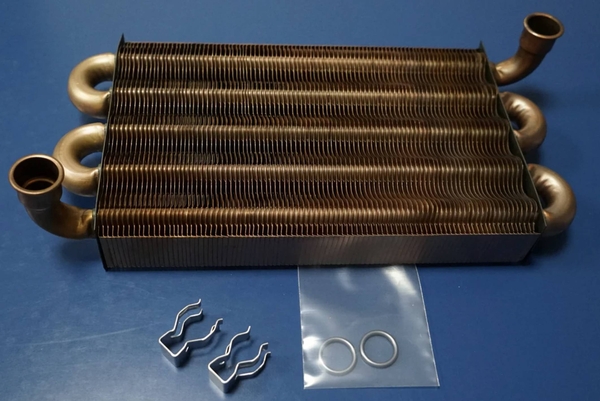

• C40. 158 Теплообменник первичный подходит для Daewoo DGB 51001
• C40.003 Штуцер подающей линии подходит для DAEWOO DGB 1
• C40.004 Штуцер обратной линии подходит для DAEWOO DGB 2
• C40.005 Клипса Daewoo DGB – 2 шт.
Обращаем внимание, что в первых версиях котлов DAEWOO латунные штуцера, предназначенные для подключения трубопроводов котла припаивались к теплообменнику, в дальнейшем теплообменники стали выпускаться со съемными штуцерами которые крепились с помощью клипс. Данная модель теплообменника подходит к котлам более поздних версий где крепление штуцеров осуществляется с помощью клипс, причем штуцера следует демонтировать со старого теплообменника и установить на вновь устанавливаемый.

Теплообменник первичный подходит для следующего оборудования:
DAEWOO аналог оригинального артикулам 51001
DGB
• 130 MSC
• 160 MSC
• 200 MSC
• 130 ICH
• 160 ICH
• 200 ICH
HYDROSTA
HSG
• 130 SD
• 160 SD
• 200 SD
Введите код с картинки:

Отправляя форму, я даю согласие на обработку персональных данных.
* — Поля, обязательные для заполнения

Похожие и сопутствующие товары

Комплект: теплообменник первичный, штуцеры, клипсы для Daewoo DGB 51001 / HYDROSTA HSG – выгодно купить в магазине «Термик»

Отправляем товар в любой город России. Работаем с различными транспортными компаниями.
Есть собственный склад в Нижнем Новгороде. Оказываем услуги по доставке.
Являемся официальными дилерами. Предоставляем гарантию на весь проданный товар.
Регулярно проводим акции. Работаем с оптовыми покупателями и монтажными организациями. Предоставляем скидки по запросу.
Консультируем по отоплению, водоснабжению, сантехнике и канализации.
Складской товар можно забрать самостоятельно в день оформления заказа.
Работаем с физическими и юридическими лицами, с НДС и без НДС. Принимаем оплату наличным и безналичным способом.

Обращаем Ваше внимание на то, что данный сайт носит исключительно информационный характер и ни при каких условиях материалы и цены, размещенные на сайте, не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ.

Актуальные цены рекомендуем уточнить у менеджера.

На этом сайте используются файлы cookie. Продолжая просмотр сайта, вы разрешаете их использование. Подробнее. Закрыть

Что такое теплообменники и как они работают в печах?

Натан Уоллес — старший техник по обслуживанию и эксперт по техническому обслуживанию и ремонту систем отопления, вентиляции и кондиционирования воздуха в компании Standard Heating & Air Conditioning, где он работает с 2001 года. Натан с удовольствием поделится своими знаниями о том, как работают ваши печи и теплообменники.

Многие домовладельцы не знают, что такое теплообменники и даже где они находятся в их доме, до тех пор, пока с ними что-то не случится. Когда ваша печь находится в хорошем рабочем состоянии, легко забыть, что теплообменник является самым большим компонентом печи. Как и все устройства, созданные человеком, время и использование сказываются на теплообменниках и могут привести к образованию трещин или отверстий. Когда это происходит, результатом может быть печь, которая производит неполное сгорание топлива и неприемлемые уровни окиси углерода (CO), потенциально опасные условия. Угарный газ, попадающий в ваш дом из-за плохой вентиляции или утечек в теплообменнике, может вызвать серьезное заболевание или даже смерть.

Существует множество различных типов теплообменников. Их целью является безопасная передача тепла, и они имеют множество применений, включая отопление помещений, охлаждение и охлаждение, электростанции, химические заводы и другие процессы. Этот блог о типах, которые можно найти в печи с принудительной подачей воздуха, например, во многих домах городов-побратимов.

Теплообменники, кожухотрубные и металлические кожухотрубные, работают путем передачи тепла из одного места в другое. Когда печь сжигает природный газ или пропановое топливо, его побочные продукты выхлопа/сгорания (также известные как дымовой газ) попадают в теплообменник и проходят через него. Горячие дымовые газы нагревают металл по мере того, как газ направляется к выпускному отверстию печи. При этом горячий металл нагревает воздух, циркулирующий снаружи теплообменника.

Первичный теплообменник

В этой части находятся самые горячие дымовые газы, находящиеся ближе всего к горелкам в печи. В результате пламя и тепло подвергают его наибольшей нагрузке, что со временем может привести к растрескиванию и тепловому стрессу. Печи с КПД 70-80% имеют один теплообменник. Чем эффективнее теплообменник, тем меньше энергии нужно тратить на обогрев дома. Некоторые печи имеют только один теплообменник, но более эффективные часто также имеют вторичный теплообменник.

Вторичный теплообменник

Если у вас есть печь, которая считается высокоэффективной (90%+), она содержит как первичный, так и вторичный теплообменник. Когда продукты сгорания покидают первичный теплообменник, они проходят во вторичный теплообменник, где больше тепла высвобождается из дымовых газов и начинает образовываться водяной пар. Это изменение состояния воды из пара в жидкое высвобождает скрытую теплоту во вторичном теплообменнике, выводя печь на еще более высокий уровень эффективности. Вот почему высокоэффективные печи иногда называют конденсационными печами. Вторичные теплообменники обычно изготавливаются из нержавеющей стали или стального материала с покрытием, способного противостоять нагреву, влаге и кислоте.

Опасность для здоровья при повреждении теплообменника печи

Поскольку теплообменники содержат дымовые газы, важно, чтобы на них не было отверстий, трещин или других повреждений. Этот тип износа, который допускает утечку и смешивание дымовых газов с нагретым воздухом, может привести к неполному сгоранию и образованию окиси углерода и других вредных побочных продуктов. Несмотря на то, что из вашей печи может не сразу произойти утечка угарного газа в жилое пространство, высокий уровень СО делает ее эксплуатацию небезопасной. Такая простая вещь, как засорение дымохода или повреждение выхлопной трубы, может привести к очень опасной ситуации.

Как определить проблемы с теплообменником в вашей печи

Если ваша печь не работает со сбоями или не срабатывает датчик угарного газа, практически невозможно узнать, возникли ли проблемы в вашем теплообменнике без непосредственного осмотра или тестирования на содержание CO. Это Вот почему регулярное техническое обслуживание и осмотры очень важны. Осмотр и анализ горения/испытание на CO — лучший способ определить, безопасно ли работает печь.

Визуальный осмотр теплообменника

Некоторые теплообменники можно проверить визуально. Другим требуются специальные инструменты для более тщательного изучения устройства. Наши специалисты оснащены камерой с гибким стержнем, которая может заглянуть в труднодоступные места вашей печи, чтобы обеспечить тщательный осмотр. Иногда мы обнаруживаем внутренние проблемы в теплообменниках, которые в противном случае были бы скрыты и выглядели бы в хорошем состоянии снаружи.

Свяжитесь с нами сегодня, чтобы запланировать техническое обслуживание или настройку теплообменника.

Объяснение теплообменников HVAC – Инженерное мышление

Объяснение теплообменников HVAC. В этой статье мы собираемся обсудить различные типы теплообменников, используемых в системах отопления, вентиляции и кондиционирования воздуха, а также в системах обслуживания зданий как для жилых, так и для коммерческих объектов. Мы также рассмотрим, как они применяются к системным компонентам для кондиционирования построенной среды, охватывающей принцип работы обычных теплообменников HVAC с анимацией.
Прокрутите вниз, чтобы посмотреть обучающее видео, включающее подробную анимацию для каждого теплообменника!

🏆 Ознакомьтесь с широким ассортиментом реальных теплообменников Danfoss нажмите здесь

Теплообменники Danfoss повышают эффективность, уменьшают количество хладагента и экономят место в вашей системе HVAC. Вы можете найти весь ассортимент и узнать больше о каждом из них на веб-сайте Danfoss. Узнайте больше о теплообменниках Danfoss: ссылка здесь

Что такое теплообменник?

Теплообменник – это именно то, что следует из названия, устройство, используемое для передачи (обмена) тепла или тепловой энергии. В теплообменники подается либо горячая жидкость для обогрева, либо холодная жидкость для охлаждения.

Жидкость может быть как жидкостью, так и газом
Тепло всегда переходит от горячего к холодному
Для передачи тепла должна существовать разница температур

Как происходит теплообмен?

Тепловая энергия передается тремя способами.

Кондукция
Конвекция
Излучение

В большинстве теплообменников для ОВиК используется конвекция и теплопроводность. Радиационный теплообмен имеет место, но он составляет лишь небольшой процент.

Кондуктивный теплообмен

Тепловое изображение Кондуктивный теплообмен

Теплопроводность возникает при физическом соприкосновении двух материалов с разной температурой. Например, мы ставим горячую чашку кофе на стол на несколько минут, а затем убираем чашку, стол будет проводить часть этой тепловой энергии.

Конвекционная теплопередача

Конвекция возникает, когда жидкости движутся и уносят тепловую энергию. Это может происходить естественным путем или под действием механической силы, например, при использовании вентилятора. Например, когда вы дуете на горячую ложку супа. Вы дуете на ложку, чтобы охладить суп, и воздух уносит это тепло.

Теплопередача излучением

Излучение возникает, когда поверхность излучает электромагнитные волны. Все, включая вас, излучает тепловое излучение. Чем горячее поверхность, тем больше теплового излучения она излучает. Примером этого может быть солнце. Солнечное тепло распространяется в виде электромагнитных волн через пространство и не достигает нас ни с чем.

Используемые жидкости

Жидкости, используемые в системе HVAC, обычно включают воду, пар, воздух, хладагент или масло в качестве среды передачи. Теплообменники HVAC обычно делают одну из двух вещей: они либо нагревают, либо охлаждают воздух или воду. Некоторые из них используются для охлаждения или обогрева оборудования по соображениям производительности, но большинство используется для кондиционирования воздуха или воды.

Типы теплообменников.

Большинство теплообменников имеют одну из двух конструкций. Либо катушка, либо пластинчатая конструкция. Давайте рассмотрим основы того, как они работают, а затем посмотрим, как они применяются к обычным теплообменникам в системах.

Змеевиковые теплообменники – упрощенные

Базовый змеевиковый теплообменник

В змеевиковых теплообменниках в их простейшей форме используется одна или несколько трубок, которые проходят туда и обратно несколько раз. Трубка разделяет две жидкости. Одна жидкость течет внутри трубы, а другая снаружи. Давайте посмотрим на пример отопления. Тепло передается от горячей внутренней жидкости к стенке трубы посредством конвекции, затем оно проходит через стенку трубы на другую сторону, а внешняя жидкость уносит его также за счет конвекции.

Пластинчатые теплообменники – упрощенные

Базовый пластинчатый теплообменник

Пластинчатые теплообменники используют тонкие пластины металла для разделения двух жидкостей. Жидкости обычно текут в противоположных направлениях, чтобы улучшить теплопередачу. Тепло самой горячей жидкости передается на стенку пластины, а затем передается на другую сторону. Другая жидкость, поступающая с более низкой температурой, затем уносит ее за счет конвекции.

Давайте более подробно рассмотрим, как эти типы теплообменников применяются в системах HVAC.

Ребристый змеевик (жидкость)

Ребристый змеевиковый теплообменник

Ребристые трубы часто называют просто змеевиком, например, нагревательным или охлаждающим змеевиком. Они чрезвычайно распространены. Вы найдете их в вентиляционных установках, фанкойлах, системах воздуховодов, испарителях и конденсаторах систем кондиционирования воздуха, на задней панели холодильников, в конвекторах, список можно продолжить.

В этих теплообменниках вода, хладагент или пар обычно проходят внутри, а воздух выходит наружу.

Например, при использовании для нагрева воздуха, используя нагретую воду, горячая вода течет внутри трубы и передает свою тепловую энергию посредством конвекции стенке трубы, существует разница температур между горячей водой и воздухом, поэтому тепло проводится через стенку трубы. Воздух, проходящий снаружи, уносит это за счет конвекции.

Ребра обычно соединяются между всеми трубами, они располагаются непосредственно на пути потока воздуха и помогают отводить тепло из трубы и передавать его в воздух, поскольку они действуют как расширение площади поверхности трубы. Больше площадь поверхности = больше места для передачи тепла.

Канальный пластинчатый теплообменник

Канальные пластинчатые теплообменники используются в вентиляционных установках для обмена тепловой энергией между потоками всасываемого и вытяжного воздуха без переноса влаги и без смешивания воздушных потоков. Теплообменник изготовлен из тонких листов металла, обычно алюминия, в котором две жидкости с разными температурами текут в противоположных диагональных направлениях. Обычно воздух используется в обоих, но также могут использоваться выхлопные газы чего-то вроде двигателя ТЭЦ.

Тепло от одного потока направляется конвекцией на тонкие листы металла, разделяющие потоки, затем проходит через металл, где принудительной конвекцией переносится в другой поток.

Конвектор внутрипольный

Конвекторы устанавливаются по периметру здания, обычно под окном или стеклянной стеной, и очень распространены в новых коммерческих зданиях. Внутрипольные конвекторы устанавливаются в пол и служат для уменьшения теплопотерь через стекло, а также предотвращения образования конденсата.

Они делают это, создавая стену конвекционных воздушных потоков. Конвекторы обычно используют горячую воду или электрические нагревательные элементы для нагрева воздуха. Их расположение на уровне пола означает, что они имеют доступ к самому холодному воздуху в помещении. Теплообменник передает тепло ему через ребристую трубу, в результате чего холодный воздух нагревается и поднимается к потолку. По мере того, как этот теплый воздух поднимается вверх, более холодный воздух в комнате устремляется, чтобы занять его место. Это создает конвективный поток и тепловую границу между стеклом и помещением.

Канальный электронагреватель – элемент с открытым змеевиком

Канальный электронагреватель

Нагревательные элементы с открытым змеевиком используются в основном в воздуховодах, печах и иногда в фанкойлах. Они работают с использованием открытых катушек под напряжением из металла с высоким сопротивлением для выработки тепла. Эти теплообменники помещаются непосредственно в поток воздуха, и когда воздух проходит через змеевики, тепловая энергия передается посредством конвекции. Они обеспечивают равномерный нагрев по всему воздушному потоку, хотя используются только там, где это безопасно и труднодоступно.

Микроканальные теплообменники

Микроканальные теплообменники представляют собой усовершенствование теплообменника с ребристыми трубами, обеспечивающее превосходный теплообмен, хотя они используются только в системах охлаждения и кондиционирования воздуха. Теплообменники такого типа можно найти в чиллерах с воздушным охлаждением, конденсаторных установках, жилых кондиционерах, осушителях воздуха, холодильных шкафах, крышных установках и т. д.

Теплообменники этого типа также используют конвекцию в качестве основного метода теплопередачи. Микроканальный теплообменник имеет простую конструкцию. С каждой стороны находится коллектор, между каждым коллектором проходит несколько плоских трубок с ребрами между ними. Воздух проходит через зазоры в ребрах, чтобы унести тепловую энергию.

Хладагент поступает через коллектор, а затем проходит через плоские трубки, пока не достигнет другого коллектора. Коллекторы содержат перегородки, которые контролируют направление потока хладагента и используются для многократного прохождения хладагента по трубам, чтобы увеличить время, проводимое внутри, и, таким образом, увеличить возможность передачи тепловой энергии.

Внутри каждой плоской трубки есть несколько небольших отверстий, известных как микроканалы, которые проходят по всей длине каждой плоской трубки. Эти микроканалы значительно увеличивают площадь поверхности теплообменника, что позволяет большему количеству тепловой энергии выходить из хладагента в металлический корпус теплообменника. Разница температур между хладагентом и воздухом приводит к тому, что тепло проходит через корпус плоской трубы к ребрам. Когда воздух проходит через зазоры, он уносит эту тепловую энергию за счет конвекции.

Змеевик испарителя печи

Испарители печи обычно используются в больших домах и небольших коммерческих объектах с небольшими системами воздуховодов. Вы можете получить катушки большего размера, которые работают по тому же принципу, но для более крупных систем, в основном для кондиционеров в средних и крупных коммерческих зданиях. Змеевик внутри печного испарителя работает так же, как теплообменник с ребристыми трубами, и использует хладагент внутри, а воздух поступает снаружи. Воздух, проходящий через трубы, передает свое тепло посредством принудительной конвекции, затем оно передается через стенку трубы посредством теплопроводности, хладагент внутри уносит это тепло посредством принудительной конвекции, хладагент кипит и испаряется в компрессоре.

Радиаторы

Они очень распространены, особенно в Европе и Северной Америке, в домах и старых коммерческих зданиях. Они крепятся к стенам, как правило, под окном, чтобы обеспечить обогрев помещения. Их функция очень проста, они обычно подключаются к трубе горячего водоснабжения, в которую подается горячая вода от бойлера.

Вода поступает по трубке малого диаметра и стекает внутрь радиатора. Внутренняя площадь радиатора больше, чем у трубы, что замедляет скорость воды, чтобы дать больше времени для передачи тепла.

Тепло воды передается за счет теплопроводности металлическим стенкам радиатора. На внешней стороне радиатора находится воздух помещения. Когда этот воздух соприкасается с горячей поверхностью радиатора, тепло передается воздуху, и это заставляет воздух расширяться и подниматься вверх. Затем более холодный воздух перемещается, чтобы заменить этот воздух, вызывая непрерывный цикл движущегося воздуха, который нагревает комнату, поэтому этот движущийся воздух представляет собой конвекционный теплообмен. Радиатор обычно имеет несколько ребер, соединенных сзади или между панелями, особенно на новых, они нужны только для увеличения площади поверхности радиатора, чтобы обеспечить больше возможностей для передачи тепла в воздух. Радиаторы названы неправильно, так как они переносят в основном за счет конвекции.

Иногда можно встретить радиаторы специальной конструкции, подключенные к паровым системам, но это становится все менее распространенным явлением, раньше также использовалось масло, но сейчас это довольно редко.

Водяной нагревательный элемент

Водяной нагревательный элемент обычно используется в калориферах и водонагревателях, а также иногда используется в бассейне открытых градирен для предотвращения замерзания воды зимой. В них используется металлическая катушка вдоль трубки, которая имеет высокое значение сопротивления. Это сопротивление генерирует тепло. Катушка изолирована, чтобы сдерживать поток тока, но допускает поток тепловой энергии. Нагревательный элемент погружается в резервуар с водой, и тепло передается от элемента в воду. Таким образом, вода, которая вступает в контакт с нагревательным элементом, нагревается, и это заставляет ее подниматься внутри бака, затем более холодная вода течет, чтобы заменить эту нагретую воду, где этот цикл будет продолжаться.

Вращающееся колесо

Вращающееся колесо теплообменника

Теплообменники этого типа обычно находятся в вентиляционной установке между потоками приточного и вытяжного воздуха. Они работают с помощью небольшого электродвигателя, соединенного с ременным шкивом, который медленно вращает диск теплообменника, который находится непосредственно в воздушном потоке между выхлопным и приточным воздухом. Воздух проходит прямо через диск, но при этом вступает в контакт с материалом колеса. Материал диска теплообменника поглощает тепловую энергию одного потока воздуха и при вращении входит во второй поток воздуха, где отдает эту поглощенную тепловую энергию. Этот тип теплообменника приведет к смешиванию небольшого количества жидкости между потоками всасываемого и вытяжного воздуха из-за небольших зазоров, присутствующих в месте вращения колеса, поэтому его нельзя использовать там, где используются сильные запахи или токсичные пары.

Эти теплообменники можно использовать в зимние месяцы для рекуперации тепла от выхлопных газов здания. Это тепло улавливается тепловым колесом и передается в поток приточного воздуха, который будет намного холоднее, чем воздух внутри здания.
Эти теплообменники также можно использовать в летние месяцы для рекуперации холодного воздуха из выхлопных газов здания и его использования для охлаждения поступающего свежего воздуха.

Водогрейный котел

Принцип работы котла

Такие большие бойлеры можно найти в основном в средних и крупных коммерческих зданиях в более прохладном климате. В домах и небольших зданиях будут использоваться гораздо меньшие версии, обычно настенные. Оба имеют много вариаций, но этот тип очень распространен.

Топливо сгорает в камере сгорания (обычно газ или мазут), а горячие выхлопные газы проходят через ряд труб, пока не достигнут дымохода и не выбрасываются в атмосферу. Трубки и камера сгорания окружены водой. Тепло конвектируется к стенкам трубы и затем передается воде, которая затем уносится конвекцией. В зависимости от конструкции системы вода выходит либо в виде нагретой воды, либо в виде пара. Эта вода нагнетается насосом, скорость насоса, а также количество сжигаемого топлива могут варьироваться для изменения температуры и скорости потока.

Тепловая трубка

Вы найдете их в солнечных водонагревателях и некоторых змеевиках рекуперации тепла. Если мы посмотрим на солнечное тепловое применение, у нас есть трубка, сделанная из специального стекла, из которой откачан весь воздух для создания вакуума, а затем запечатана. Внутренний слой трубки имеет специальное покрытие. Покрытие и вакуум работают вместе, чтобы предотвратить выход тепла после того, как оно войдет в трубку, а затем помогает передать его к тепловой трубке в центре.

Тепловая трубка имеет ребра с каждой стороны, соединенные с покрытием трубки для сбора тепловой энергии.

Тепловая трубка представляет собой герметичную длинную полую медную трубку, которая проходит по всей длине стеклянной трубки и имеет выступающий выступ наверху. Колба подключена к коллектору, и холодная вода проходит через коллектор, чтобы пройти через головку колбы.

Внутри тепловой трубки находится смесь воды, находящаяся под очень низким давлением. Это низкое давление позволяет воде испаряться в пар с небольшим подводом тепла. Затем пар поднимается в колбу, где отдает свое тепло воде, протекающей через коллектор. По мере того, как пар отдает свое тепло, он конденсируется и падает вниз, чтобы повторить цикл. Трубка поглощает тепловое излучение, которое затем передается в трубку. Вода внутри конвектирует ее до колбы, тепло передается через стенку трубы и уносится конвекцией в поток воды.

Охлаждающая балка

Охлаждающая балка теплообменников ОВКВ

Используются два типа охлаждающих балок: пассивные и активные. Оба используются в основном в коммерческих зданиях.

Активная охлаждающая балка работает, пропуская холодную жидкость, обычно воду, через ребристый трубчатый теплообменник. Затем воздух подается в охлаждающую балку и выходит через специально расположенные сопла. Этот воздух движется по оребренной трубе и выдувает холодный воздух в помещение. Поэтому используют принудительную конвекцию.

В пассивных охлаждающих балках также используется ребристый трубчатый теплообменник, но к ним не подключен канальный источник воздуха. Вместо этого они создают естественную конвекцию, охлаждая теплый воздух на уровне потолка. Затем этот охлажденный воздух опускается и заменяется более теплым воздухом, где цикл повторяется.

Нагреватель печи

Нагреватели печи обычно используются в домах с канальным кондиционированием воздуха. Они очень распространены в Северной Америке. В печных нагревателях используется теплообменник, помещенный непосредственно в канальный воздушный пар. Топливо сгорает, и горячий газ направляется через теплообменник, тепло от него передается в стенки теплообменника, более холодный воздух проходит через другую сторону, вызывая разницу температур, поэтому тепло газа передается через стены и будет унесен конвекцией.

Пластинчатый теплообменник

Существует два основных типа пластинчатых теплообменников: прокладочный и паяный пластинчатый. Они оба очень эффективны при передаче тепловой энергии, для еще большей эффективности и компактного дизайна вы можете использовать пластинчатые теплообменники для многих приложений. Ранее мы подробно рассмотрели все эти теплообменники.

Основное, что нужно знать об этих двух типах теплообменников, это то, что тип прокладки можно демонтировать, его мощность нагрева или охлаждения можно увеличить или уменьшить, просто добавив или удалив теплообменные пластины. Вы обнаружите, что они используются, особенно в высотных коммерческих объектах, для косвенного подключения чиллеров, котлов и градирен к контурам отопления и охлаждения, а также для подключения зданий к районным энергетическим сетям.

Паяный пластинчатый теплообменник

Паяный пластинчатый теплообменник представляет собой герметичные узлы, которые не могут быть разобраны, их мощность нагрева или охлаждения фиксирована. Они используются для таких применений, как тепловые насосы, комбинированные котлы, блоки сопряжения тепла, непрямое подключение калориферов и т. д.

Оба работают за счет прохождения жидкости, обычно в противоположных направлениях, в соседних каналах. Жидкости обычно представляют собой воду или хладагент. Тепловая энергия передается на пластину конвекцией, затем проходит через пластину, а жидкость на другой стороне уносит ее за счет конвекции.

Тепловые насосы

Тепловые насосы используются в основном в жилых домах, но иногда и в коммерческих объектах. Существует два основных типа тепловых насосов с воздушным и наземным источником. Воздушный источник обычно используется для обогрева помещений, тогда как наземный источник чаще используется для нагрева воды.

Источник воздуха работает как система кондиционирования, но наоборот, вместо отвода тепла из помещения, он добавляет его. Хладагент проходит от компрессора к внутреннему блоку, который содержит ребристый трубчатый теплообменник. Хладагент передает свое тепло путем конвекции стенкам трубы, а затем проходит через нее на другую сторону. С другой стороны, холодный воздух помещения проходит через теплообменник с помощью небольшого вентилятора, который затем отводит тепло за счет конвекции. Затем хладагент поступает к расширительному клапану, а затем к наружному блоку, который также представляет собой теплообменник с ребристыми трубами или микроканальный теплообменник.

Когда воздух проходит через этот теплообменник, окружающий воздух вызывает кипение хладагента и выделение тепла. Затем это тепло проходит через компрессор к внутреннему блоку, чтобы повторить цикл.

Наземный источник работает немного по-другому. Смесь воды и антифриза прокачивается по трубам в земле для сбора тепла. Затем он передается в небольшой холодильный цикл через паяный пластинчатый теплообменник. Хладагент переносит его во второй паяный пластинчатый теплообменник, который соединен с другим водяным контуром, на этот раз передавая свое тепло в бак с горячей водой, обычно через спиральную неребристую трубу.

Кожухотрубный теплообменник

Кожухотрубный теплообменник обычно используется в охладителях на испарителе и/или конденсаторе, иногда также в качестве охладителя смазочного масла.
Возможно, это упрощенная конструкция теплообменника. У них есть внешний контейнер, известный как оболочка. Внутри оболочки находится несколько труб, известных как трубки. Трубки содержат одну жидкость, а оболочка – другую жидкость. Две жидкости всегда разделены стенками трубы, они никогда не встречаются и не смешиваются. Жидкости будут иметь разную температуру, что приведет к передаче тепловой энергии между жидкостями, и эта тепловая энергия будет проходить через стенки трубы. При использовании в испарителе или конденсаторе двумя жидкостями будут вода и хладагент. В зависимости от конструкции вода может находиться в кожухе или трубке, а хладагент — в другой.

Чиллер

Теплообменники чиллера

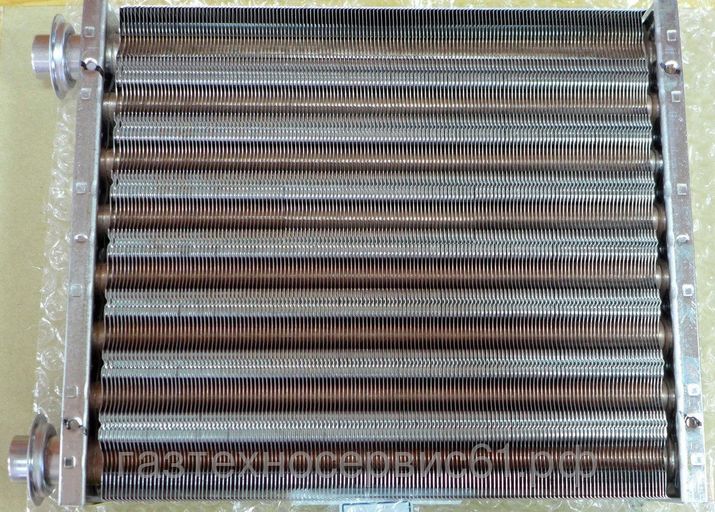

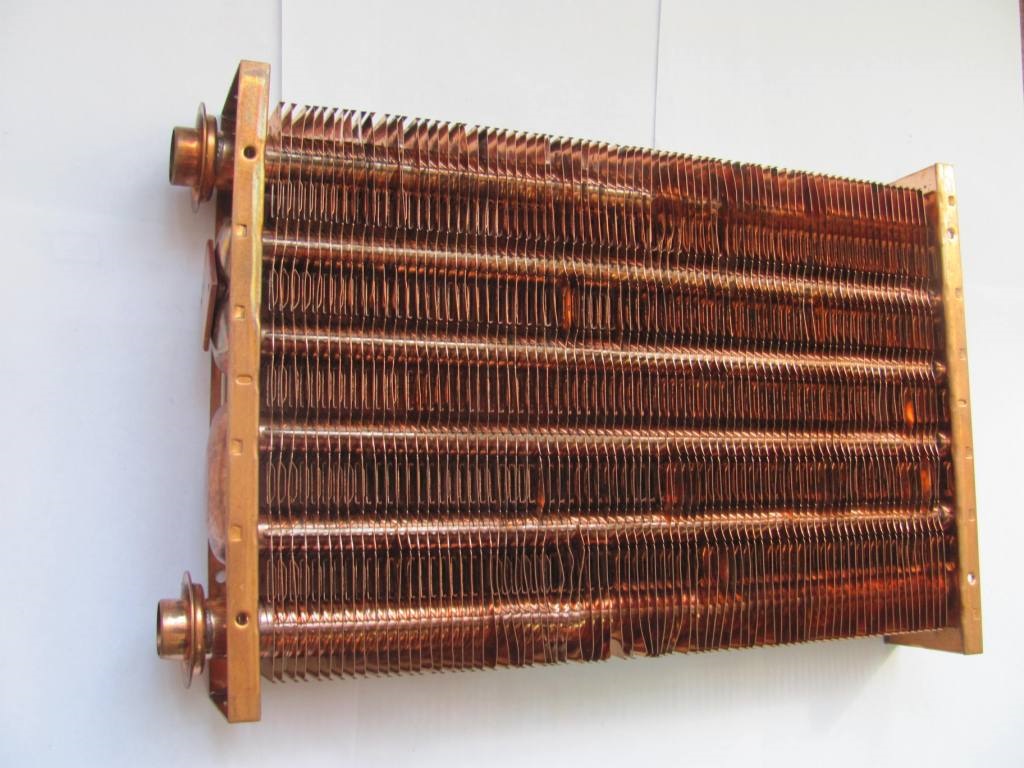

В чиллере используется кожухотрубный теплообменник, пластинчатый теплообменник или теплообменник с ребристыми трубами. Многие чиллеры на самом деле будут использовать комбинацию всего этого. Например, чиллер с воздушным охлаждением может использовать кожухотрубный теплообменник для испарителя, оребренный трубчатый или микроканальный теплообменник для конденсатора, паяный пластинчатый теплообменник для масляной смазки компрессора и пластинчатый теплообменник с прокладками для косвенного подключения.
