Теплообменники Alfa Laval серии AC

Теплообменники Alfa Laval серии AC | Alfa Laval
  • Документы
  • Отрасли промышленности
  • Модельный ряд AC
  • Отправить запрос

Теплообменники Alfa Laval серии AC, созданные на базе гибкой распределительной системы DynaStatic и оптимизированные с учетом специфики применения и хладагента, обеспечивают высочайшие тепловые характеристики в процессах испарения. Сочетание с уникальными FlexFlow ассиметричными канальными пластинами позволяет максимально повысить производительность систем.

Больше возможностей с теплообменниками AC

  • DynaStatic и FlexFlow обеспечивают оптимальную эффективность в процессах конденсации и испарения в различных применениях и с любым хладагентом
  • Теплообменники серии АС, применяемые в качестве испарителя, могут работать в диапазоне мощности от 5 до 1000 кВт
  • Возможность применения в двух системах, работающих от разных компрессоров, одного двухконтурного теплообменника
  • Благодаря высокому сопротивлению теплообменники AC могут также работать как конденсаторы в системах с обратным циклом
  • Диапазон расчетного давления от 32 бар до 60 бар, без применения усиленной рамы и болтов

Благодаря встроенной гибкой распределительной системе DynaStatic , теплообменники Альфа Лаваль серии АС, могут обеспечивать высокую производительность в процессах испарения и конденсации. Производительность таких теплообменников выше на 20-40% ,  чем у сопоставимых теплообменников без распределительной системы DynaStatic. Это дает большие преимущества как для систем с обратным циклом, так и для области применения, где оттайка является ключевой задачей.

Компания Alfa Laval специально разработала серию AC для применения в системах кондиционирования воздуха, чиллеров и тепловых насосах. Также эти теплообменники широко применяются  в качестве испарителей непосредственного расширения с водой или гликолем в качестве хладоносителя, конденсаторов для отвода или утилизации тепла, экономайзеров.

Области применения

Системы кондиционирования воздуха и чиллеры

Как следует из названия, серия теплообменников АС является оптимальным выбором для систем кондиционирования воздуха и чиллеров.

Скачать брошюру

Тепловые насосы

Паяные теплообменники Alfa Laval можно использовать в качестве конденсаторов, экономайзеров, испарителей и т.

д.

Скачать брошюру

Принцип действия

Паяные пластинчатые теплообменники серии АС, оснащенные распределительной системой DynaStatic, разработаны с учетом максимального соответствия предполагаемому применению. Как правило, система предназначена для обеспечения противотока среды, но также может быть настроена и на использование параллельного потока.

Посмотрите видеоролик для получения дополнительной информации.


Стабильность? Повысьте эффективность с помощью Alfa Laval AC74

Конструкция теплообменников Альфа Лаваль серии АС спроектирована для экологически чистых хладагентов с низким ПГП. Новое поколение AC74 — это гибкое и надежное решение для кондиционеров, промышленных холодильных машин и других установок.

Узнайте больше

.

Модельный ряд

AC16 AC18 AC30EQ AC70X AC72 AC112 AC220EQ AC230DQ AC230EQ AC232DQ AC500DQ AC500EQ AC502DQ AC1000DQ

Уникальные функции для повышения производительности

Компания Alfa Laval, обладающая более чем 80-летним опытом разработки инновационных решений в области теплообмена, знает, что необходимо для создания высокопроизводительных решений для любой сферы применения. Наши эксперты непрерывно разрабатывают новые инновационные решения, благодаря чему паяные пластинчатые теплообменники серии AC становятся более надежными и эффективными.

DynaStatic

Гибкая система распределения хладагента

Этот революционный метод производства позволяет адаптировать размещение, размер и количество входных отверстий к конкретному применению, обеспечивая оптимальное распределение хладагента. Результат этого более высокая эффективность и возможность использования хладагентов с низким ПГП.

PressureSecure

Непревзойденная прочность для решения сложных задач

Инновационная конструкция наших пластин подходят для самых разнообразных применений при высоких температурах и давлениях. Теплообменники имеют меньшую толщину пластин, а также меньший пакет пластин, что снижает затраты сырья, потребление энергии, сокращение количества используемого хладагента и увеличивает срок службы оборудования.

FlexFlow™

Исключительная теплоэффективность

Запатентованная асимметричная конструкция пластин Alfa Laval – это одно из многих уникальных инновационных решений, позволяющих повысить теплоэффективность оборудования за счет оптимизации перепада давления и увеличения турбулентности. Помимо сокращения энергопотребления это позволяет  уменьшить объем хладагента и сырья.

IceSafe

Неразрушающая контролируемая заморозка

Для тех применений, где требуется такая заморозка, мы можем предложить пластинчатые аппараты, в которых кристаллы льда образуются при определенных рабочих условиях и в зонах/областях, менее подверженных динамическим разрушениям. Это обеспечивает надежную работу и долгий срок службы продукта.

REFuture

Надежные инвестиции в хладагенты будущего

В качестве разработчика решений для природных хладагентов компания Alfa Laval обладает многолетним опытом работы с продуктами, которые позволяют использовать хладагенты нового поколения с низким ПГП, что поможет вам достичь целей в области устойчивого развития и обеспечить соответствие любым законодательным требованиям.


Выберите теплообменник Alfa Laval серии АС с учетом ваших требований

Паяные пластинчатые теплообменники Alfa Laval серии AC поставляются в четырех моделях, рассчитанных на работу при различных значениях расчетного давления и оптимизированных для использования разных хладагентов:

  • AC — 32 бар
  • ACH — 45 бар
  • ACK — 49 бар
  • ACP — 60 бар

Чтобы выбрать наиболее подходящую модель для ваших задач, Alfa Laval разработал “Руководство по быстрому выбору теплообменника”

Руководство по быстрому выбору теплообменника


.

Отправить запрос

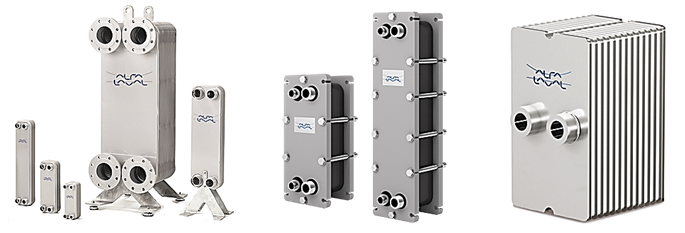

У вас есть вопросы по нашему модельному ряду паяных теплообменников и теплообменников, выполненных методами диффузионной сварки? Мы можем помочь вам подобрать оптимальную модель с учетом ваших конкретных требований.

Имя

Компания

Email

Ваш запрос:

Я даю согласие на обработку и хранение моих персональных данных для получения ответа на мой запрос.

Данная информация хранится и обрабатывается в соответствии с нашей политикой конфиденциальности.

Пластинчатые теплообменники Alfa Laval | АльфаТерм

Пластинчатые теплообменники Alfa Laval | АльфаТерм – официальный дилер

Alfa Laval


Купить пластинчатый теплообменник Alfa Laval в несколько кликов


Технические характеристики пластинчатых теплообменников Alfa Laval

Показатель Значение
Диапазон рабочей температуры °с от -30 до +200
Рабочее давление в атм, max 25
Материал теплообменных пластин AISI 304, AISI 316, SMO 254, TITAN
Материал уплотнений EPDM, NITRIL, VITON
Материал корпуса теплообменника Ст20, 10Х17Н13М2
Рабочие среды вода, пар, углеводороды, кислоты, пищевые жидкости и др.


Выберите удобный способ расчета теплообменника Alfa Laval

Подбор теплообменника Alfa Laval по каталогу

В каталоге вы сможете ознакомится с готовыми решениями и ценами на пластинчатые теплообменники Alfa Laval

Перейти в каталог

Расчет теплообменника Alfa Laval по параметрам

Заполните форму и инженер-теплотехник в течении 15 минут сделает расчет стоимости теплообменника Alfa Laval

Заказать расчет

Консультация по подбору тепллобменника

В случае, если у Вас нет никаких данных, наш специалист проконсультирует по подобору теплообменника

Заказать консультацию


Заказать расчет теплообменника

Горячая

Среда ВодаПарЭтиленгикольМолокоМасло моторное

м3/чт/ч

Гккал/чКкал/чКвт

Холодная

Среда ВодаПарЭтиленгикольМолокоМасло моторное

м3/чт/ч

Система

Отопления

ГВС

Пищевое

Нефтепереработка

Другое

*ПОЛЯ ПОМЕЧЕННЫЕ КРАСНЫМ ОБЯЗАТЕЛЬНЫ ДЛЯ ЗАПОЛНЕНИЯ

Нажимая кнопку, я даю свое согласие на обработку моих персональных данных в соответствии с Федеральным законом от 27.

07.2006 года №152-Ф3 “О Персональных данных”, на условиях и для целей, определенных в Согласие на обработку персональных данных

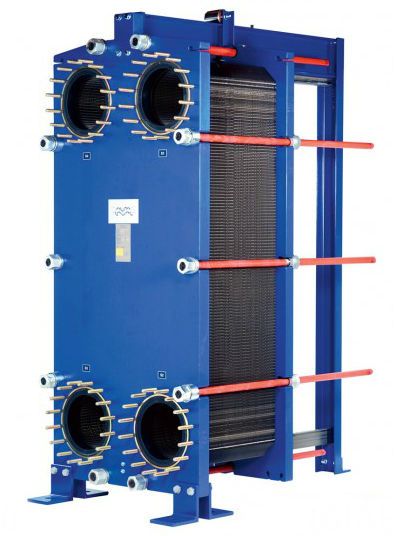

Пластинчатые теплообменники Alfa Laval разборного типа, первопроходцы на российском рынке теплообменного оборудования. Сочетая в себе широкий размерный ряд и множество вариантов исполнения, пластинчатые теплообменники Alfa Laval способны решить множество задач в системах нагрева или охлаждения рабочих сред.

Основные направления использования пластинчатых теплообменников Alfa Laval:

  1. ЖКХ;
  2. Химическая промышленность;
  3. Нефтегазовая промышленность;
  4. Пищевая промышленность;
  5. Судостроение и т.д.

Теплообменники Альфа Лаваль являются эталоном качества и надежности! Специалисты компании АльфаТерм всегда помогут разобраться в расчете Альфа Лаваль и подобрать теплообменник в точном соответствии с ТЗ.


Задача: отопление мноквартиного, 4-х подъездного жилого дома

Показатель греющая сторона нагреваемая сторона
Расход, т/ч 5.57 7.45
Температура на входе, °C 110 65
Температура на выходе, °C
70
95
Мощность, кКалл/ч 224 000
Потери давления, м.в.ст 0.81 1.43
Кол-во пластин 39
ДУ, мм 50 50
  • Расчетная температура, °C: 150
  • Материал пластин: AISI 316
  • Материал прокладок: EPDM
  • Масса: 255кг
  • Длина: 425мм

*данный расчетный-лист и цена являются примером, Вы можете заказать расчет пластинчатого теплообменника или консультацию специалиста-теплотехника

Заказать расчет Получить консультацию

Пластинчатый теплообменник Ридан НН14 для отопления – 44 230p.
с НДС

Задача: отопление мноквартиного, 6-и подъездного жилого дома

Показатель греющая сторона нагреваемая сторона
Расход, т/ч 11.02 14.73
Температура на входе, °C 110 65
Температура на выходе, °C 70 95
Мощность, кКалл/ч 443000
Потери давления, м.в.ст 1.29 1.94
Кол-во пластин 42
ДУ, мм 65 65
  • Расчетная температура, °C: 150
  • Материал пластин: AISI 316
  • Материал прокладок: EPDM
  • Масса: 255кг
  • Длина: 425мм

*данный расчетный-лист и цена являются примером, Вы можете заказать расчет пластинчатого теплообменника или консультацию специалиста-теплотехника

Заказать расчет Получить консультацию

Пластинчатый теплообменник Ридан НН14 для отопления – 44 230p.
с НДС

Задача: Модернизация ЦТП и системы теплоснабжения на микрорайон состоящий из 5 домов

Показатель греющая сторона нагреваемая сторона
Расход, т/ч 74.65 99.77
Температура на входе, °C 110 65
Температура на выходе, °C 70 95
Мощность, кКалл/ч 3000000
Потери давления, м.в.ст 1.21 1. 89
Кол-во пластин 103
ДУ, мм 200 200
  • Расчетная температура, °C: 150
  • Материал пластин: AISI 316
  • Материал прокладок: EPDM
  • Масса: 1105кг
  • Длина: 1000мм

*данный расчетный-лист и цена являются примером, Вы можете заказать расчет пластинчатого теплообменника или консультацию специалиста-теплотехника

Заказать расчет Получить консультацию

Пластинчатый теплообменник Ридан НН14 для отопления – 44 230p. с НДС

Задача: обеспечение горячим вооснабжением профилактория состоящего из 6 корпусов

Показатель греющая сторона нагреваемая сторона
Расход, т/ч 16. 69 8.35
Температура на входе, °C 70 5
Температура на выходе, °C 40 65
Мощность, кКалл/ч 500000
Потери давления, м.в.ст 1.93 0.51
Кол-во пластин 39
ДУ, мм 65 65
  • Расчетная температура, °C: 150
  • Материал пластин: AISI 316
  • Материал прокладок: EPDM
  • Масса: 240кг
  • Длина: 300мм

*данный расчетный-лист и цена являются примером, Вы можете заказать расчет пластинчатого теплообменника или консультацию специалиста-теплотехника

Заказать расчет Получить консультацию

Пластинчатый теплообменник Ридан НН14 для отопления – 44 230p.
с НДС

Задача: обеспчение горячим водоснабжением гостиницы, 98 номеров

Показатель греющая сторона нагреваемая сторона
Расход, т/ч 11.95 5.01
Температура на входе, °C 110 5
Температура на выходе, °C 75 65
Мощность, кКалл/ч 300000
Потери давления, м.в.ст 1.57 0.37
Кол-во пластин 23
ДУ, мм 50 50
  • Расчетная температура, °C: 150
  • Материал пластин: AISI 316
  • Материал прокладок: EPDM
  • Масса: 255кг
  • Длина: 425мм

*данный расчетный-лист и цена являются примером, Вы можете заказать расчет пластинчатого теплообменника или консультацию специалиста-теплотехника

Заказать расчет Получить консультацию

Пластинчатый теплообменник Ридан НН14 для отопления – 44 230p.
с НДС

Задача: отопление мноквартиного, 4-х подъездного жилого дома

Показатель греющая сторона нагреваемая сторона
Расход, т/ч
Температура на входе, °C
Температура на выходе, °C
Мощность, кКалл/ч
Потери давления, м.в.ст
Кол-во пластин
ДУ, мм
  • Расчетная температура, °C: 150
  • Материал пластин: AISI 316
  • Материал прокладок: EPDM
  • Масса: 255кг
  • Длина: 425мм

*данный расчетный-лист и цена являются примером, Вы можете заказать расчет пластинчатого теплообменника или консультацию специалиста-теплотехника

Заказать расчет Получить консультацию


Этапы покупки пластинчатого теплообменника

В работе с покупателем нам важно быть открытыми и делать этапы сделки максимально прозрачными!

1. Заявка

2.Подбор

3.Договор

4.Производство

5.Отгрузка

6.Доставка
