Компания Tranter является признанным в мире экспертом в сфере технологий теплообмена и специализируется на разработке и производстве различных видов эффективных и долговечных теплообменников.

Изначально небольшая фирма по производству аккумуляторных элементов для рефрижераторов, организованная в 1932 году, по прошествии пяти лет своей деятельности была приобретена Дж.Р. Трантером. Спустя несколько лет ассортимент продукции компании пополнился теплообменными панелями, нагревателями и охладителями на основе гладкотрубных змеевиков.

В результате приобретения в 80-х и 90-х годах ряда предприятий и расширения производственных мощностей, компания становится международной и фокусируется на выпуске пластинчатых теплообменников.

В дальнейшем, благодаря серьезным финансовым вложениям в научно-исследовательские и конструкторские разработки, новейшие технологии производства и оборудование, компания Tranter существенно расширяет номенклатуру своей продукции.

Сегодня компания глобально присутствует на мировом рынке теплообменного оборудования. Теплообменники Трантер широко востребованы в нефтехимической, химической, нефтегазодобывающей, энергетической и судостроительной отрасли, а также в сфере производства холодильного, вентиляционного и кондиционирующего оборудования.



1 Кожухо-пластинчатые теплообменники Трантер SUPERMAX®

1.1 Конструкция кожухо-пластинчатых теплообменников

1.2 Преимущества кожухо-пластинчатых теплообменников Tranter

2 Пластинчатые теплообменники с уплотнениями Tranter

2.1 Технические характеристики пластинчатых теплообменников с уплотнениями Tranter

3 Компактные сварные пластинчатые теплообменники MAXCHANGER®

4 Теплообменники с гладкими поверхностями PLATECOIL®

Кожухо-пластинчатые теплообменники Трантер SUPERMAX®

Кожухо-пластинчатые теплообменники Tranter SUPERMAX® разработаны с целью обеспечения максимальной производительности при малой занимаемой площади. Стандартные блоки кожухо-пластинчатых теплообменников SUPERMAX рассчитаны на давление до 200 бар, при температуре до 900 °C. Доступны также версии для более высоких значений температуры и давления.

Вихревой поток, даже при малых скоростях, упрощает регулирование мощности и минимизирует загрязнение. В охладительных и криогенных системах теплообменники Tranter SUPERMAX имеют низкий расход хладагента. Они также устойчивы к замерзанию из-за высокой турбулентности жидкой среды. Высокие значения температуры и давления SUPERMAX обеспечивают хорошую производительность при использовании природных хладагентов, таких как аммиак и диоксид углерода. Жидкости могут подвергаться фазовому изменению на стороне пластины или кожуха.

SUPERMAX особенно подходит для приложений с большим дисбалансом потока. SUPERMAX может быть установлен горизонтально или вертикально; горизонтальный монтаж рекомендуется для конденсации / выпаривания / кипения.

Конструкция кожухо-пластинчатых теплообменников





1. Крышка кожуха
2. Пластинчатый сердечник
3. Направляющие потока
4. Концевая пластина
5. Каркас
6. Прижимная пластина
7. Концевая пластинка
8. Кассета
9. Кожух
10. Крышка кожуха

Пластины свариваются в кассету по периметру соседних отверстий. Затем кассеты приваривают друг к другу, таким образом, образовывается гармошкообразный сердечник, который обладает высокой устойчивостью к тепловому расширению.

Пакет пластин вставляют в цилиндрический кожух. Направляющие потока, расположенные между корпусом и пакетом пластин, обеспечивают требуемый поток через боковые каналы кожуха. Приваренные к корпусу концевые пластины, сопла, верхние и нижние крышки формируют целостный сосуд высокого давления.

Пластины SUPERMAX® SPW, DPW, OPW и MAXCHANGER®



1. OPW-72
2. OPW-71
3. OPW-42
4. SPW-101, DPW-101
5. SPW-75
6. MX-24
7. SPW-55, DPW-55
8. SPW-40, DPW-40
9. SPW-30, DPW-30, HPW-30
10. MX-12
11. SPW-17



Преимущества кожухо-пластинчатых теплообменников Tranter

• Более чем в два раза меньший размер кожуха и трубки для сопоставимой производительности за счет большего коэффициента теплопередачи, достигаемого гофрированной поверхностью пластин.
• Вихревой (турбулентный) поток даже при низких скоростях способствует более длительному отсутствию образований осаждений и загрязнений, чем ламинарный поток в кожухах и трубках.
• Небольшие перепады температуры на концах обменника обеспечивают лучшую рекуперацию тепла и, соответственно, экономию затрат.
• Простота в обслуживании благодаря съемному сердечнику.
• Подходят для сварных теплообменников любого другого типа вследствие отсутствия угловых сварных швов, которые имеют решающее значение для других «четырехугольных решетчатых» конструкций.

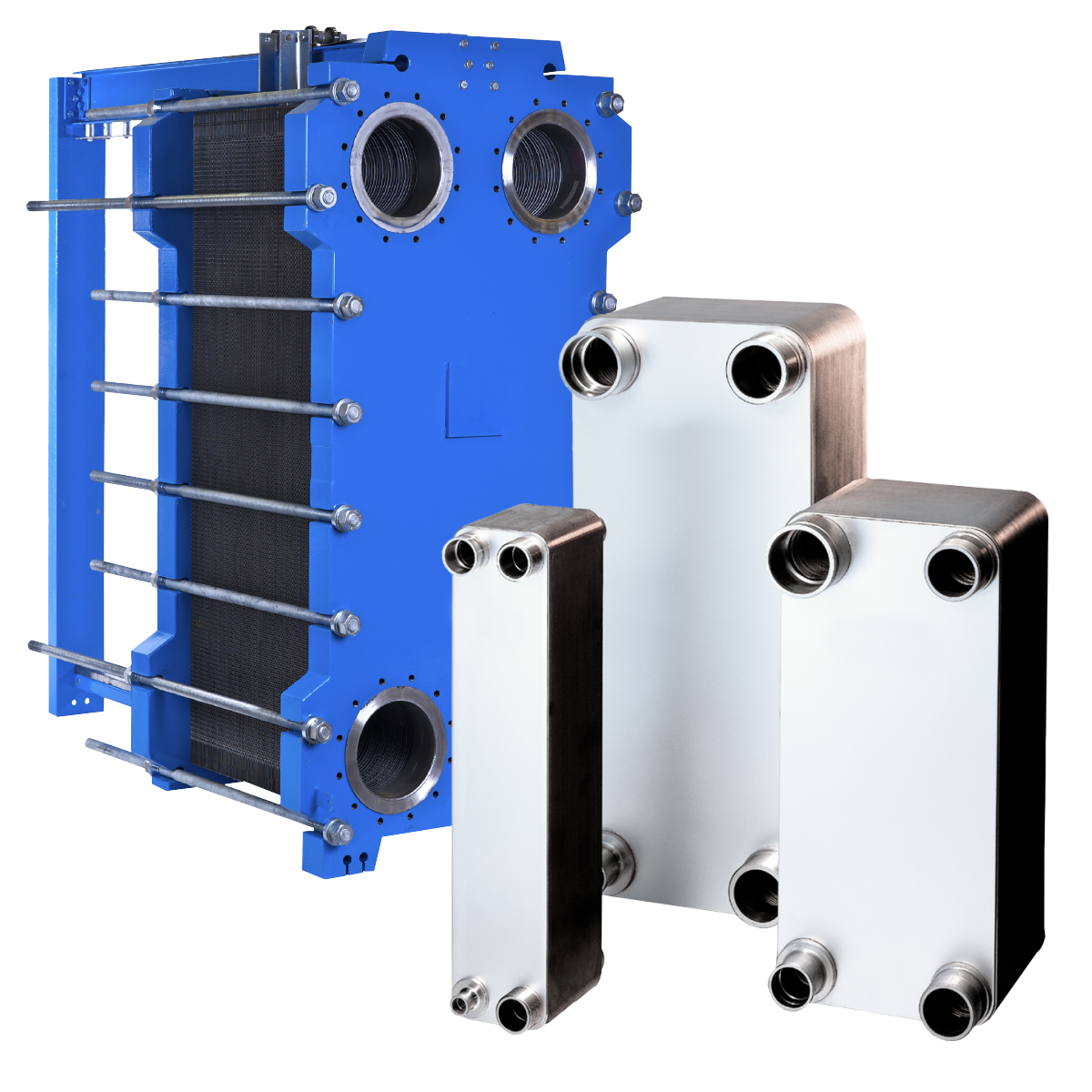

Пластинчатые теплообменники с уплотнениями Tranter

Tranter предлагает самый большой в мире ассортимент пластинчатых теплообменников с уплотнениями. Такие теплообменники построены на основе модулей и предназначены для обеспечения наилучшей передачи тепла между средами.

Основа устройства – это пластины с уплотнениями. Пластины соединены между собой болтами.

Технические характеристики пластинчатых теплообменников с уплотнениями Tranter

• поток: 0 – 4600 м³/час;
• максимальное давление: 25 бар;
• температура: от -40°C до 180°C;
• соединения: DN25 – DN500.

Важное преимущество пластинчатого теплообменника с уплотнениями состоит в том, что его можно легко расширить или адаптировать, добавив или заменив пластины.



Компактные сварные пластинчатые теплообменники MAXCHANGER®

Компактные сварные пластинчатые теплообменники Трантер из нержавеющей стали 316L SS или титана MAXCHANGER подходят практически для любого применения. Уникальная геометрия с выступающими пластинами дает чрезвычайно высокие значения «U». Каналы, образованные между рельефными свариваемыми пластинами, направляют две теплопередающие среды противотоком для максимальной эффективности, мгновенного теплового отклика и низкого температурного перепада (менее 1 °C).

Пластины устройства, толщиной 1 мм, плотно зажаты между верхними и нижними пластинами, чтобы выдерживать расчетное давление. Специальные прокладки разделяют пластины, изолируют каналы и создают противопоток. Четыре полутрубки приварены к боковым, верхней и нижней пластинам и к точкам теплообменной пластины, образуя впускные и выпускные сборники.

1. Полутрубка
2. Крышка
3. Концевая пластина
4. Прокладка

Технические характеристики:

• максимальное давление: 70 бар;
• температура: 538°C



Теплообменники с гладкими поверхностями PLATECOIL®

Теплообменники Tranter с гладкими поверхностями PLATECOIL® сочетают гибкость и функциональность, обеспечивающие более эффективное, экономичное и равномерное нагревание/охлаждение. Конструкция PLATECOIL соответствует требованиям ISO 9001. В основном теплообменники PLATECOIL состоят из двух сваренных между собой листов. Панели PLATECOIL имеют ряд каналов, через которые проходит агент.

Доступны 3 вида многозонных и 2 серпантиновых схем потока, что позволяет выбрать необходимую комбинацию расхода и коэффициента теплопередачи. Также предлагаются изготовленные на заказ теплообменники Tranter PLATECOIL.



Детальная информация о теплообменниках  Tranter на официальном мультиязычном сайте компании: www. tranter.com.

Теплообменное оборудование Tranter. Надежные решения для предприятий и ЖКХ сферы. Tranter теплообменники, пластинчатый теплообменник

Компания УЦСК представляет теплообменники tranter, которые являются высокоэффективным и надежным оборудованием, зарекомендовавшим себя на зарубежных и российских предприятиях.

Особенностью оборудования является его несомненное качество, использование при производстве как традиционных, так и современных технологий, а также низкая цена при непрерывном совершенствовании моделей. При выборе оборудования мы рекомендуем прежде всего, обратить внимание на теплообменники tranter, агрегаты и узлы которых доработаны с учетом российских реалий и отвечают надежностью и эффективностью. Наши специалисты не только подберут оборудования по указанным параметрам, но и рекомендуют наиболее рациональную комплектацию, произведут поиск теплообменника по оптимальным характеристикам.

Наша компания обеспечивает своих клиентов обязательной информационной поддержкой, которая касается эксплуатации оборудования, установки теплообменников и сервисного обслуживания.

Сотрудники компании, учитывая все необходимые процедуры, в максимально короткое время выполнят работы по подбору оборудования и поставят теплообменники tranter не позднее озвученных сроков. Приобретая у нас теплообменники tranter вы можете быть уверены, что изделия полностью соответствуют заявленным характеристикам. Продукция производится в условиях строго контроля за технологическим процессом, проходит все обязательные испытания и имеет все необходимые сертификаты и разрешения на эксплуатацию. Все элементы и комплектующие входящие в теплообменники tranter являются оригинальной продукцией и поставляются напрямую от изготовителя. Благодаря нашей деятельности вы сможете купить теплообменники tranter по конкурентным ценам, которые уставлены ниже, чем среднерыночная стоимость данного оборудования.

Сотрудничая с нашей компанией и покупая теплообменники tranter вы получаете неоспоримые преимущества:

• быстрый подбор необходимого оборудования по характеристикам и мощности;
• квалифицированная информационная поддержка;
• низкие цены и качество обслуживания;
• долговременные партнерские отношения.

Область применения:
Пластинчатые теплообменники Tranter имеют широкую область применения, чаще всего их используют в таких системах как:

1. горячее водоснабжение;
2. централизованное отопление;
3. кондиционирование.

Разборный пластинчатый теплообменник имеет следующие характеристики:

Поток: от 0 до 5000 м.куб./час
Макс. рабочее давление: 25 бар
Температура: от -40 до + 180 по Цельсию
Присоединения: от Ду 25 до Ду 500
Фланцевое, под приварку, резьбовое.

Преимущества разборного пластинчатого теплоомбенника перед кожухотрубными:

1. Большая эффективность;
2. Удобнее в обслуживании;
3. Больший коэффициент теплопередачи;
4. Меньшее накипеобразование;
5. Меньшие габаритные размеры.

Материалы пластин:

EN 1.4301 (AISI 304)
EN 1.4401 (AISI 316)
EN 1. 4404 (AISI 316L)
EN 1.4547 (254 SMO / X1CrNiMoCuN 20-18-7)
W. Nr. 3.7025 (98% Титан)
W. Nr. 3.7225 (Титано-палладиевый сплав)
Другие материалы.

Специальные исполнения:

– Исполнение “спина к спине” (параллельное подключение)
– Трехжидкостный ПТ
– Модуль охлаждения
– Двойные каналы
– Смешанные материалы уплотнений
– Присоединительные фланцы
– Встроенные фильтры
– Изоляция
– Лотки для сбора конденсата
– Доставка и страховка
– Исполнение по стандарту ASME VIII

– Специальная покраска
– Ультразвуковая дефектоскопия
– Разрешение на использование в морской воде
– Исполнение по стандарту API 662
– Расчет на сейсмоустойчивость
– Другие динамические расчеты
– И т.д.

Пластинчатый теплообменник SUPERCHANGER®

Пластинчатый теплообменник SUPERCHANGER®, иногда называемый разборным пластинчатым теплообменником или РПТО, обеспечивает выдающуюся эффективность передачи тепла от одной жидкости к другой, часто от воды к воде, или от пара в жидкость.

Этот модульный теплообменник сочетает в себе рамы, пластины и соединения для создания различных конфигураций. Он используется во многих из тех же функций, что и кожухотрубные теплообменники.

ВЫЗВАННАЯ ТУРБУЛЕНТНОСТЬ

Способствует максимальной теплоотдаче; вызывает очищающее действие, препятствующее образованию отложений или накипи

УМЕНЬШЕННАЯ ЗАНИМАЕМАЯ ПЛОЩАДЬ

Занимает 20–50% площади корпуса и трубы, включая пространство для обслуживания и обслуживания. И стоит меньше

ВЫСОКАЯ УНИВЕРСАЛЬНОСТЬ

Сотни стилей пластин, рисунков и глубин вытяжки для точного соответствия вашим требованиям

ТЕМПЕРАТУРНЫЕ ПРИБЛИЖЕНИЯ

Менее 1°C (2°F), значения «U» или «K» в 3-6 раз выше, чем у кожухотрубных теплообменников болты стяжных тяг и прикатывание подвижной рамы к опорной стойке

МАКСИМАЛЬНАЯ СОВМЕСТИМОСТЬ С ЖИДКОСТЯМИ

Ассортимент сплавов, включая титан, а также различные эластомерные составы прокладок для точного соответствия характеристикам вашей жидкости и максимального времени безотказной работы

ХОТИТЕ УЗНАТЬ БОЛЬШЕ О ТРЕБОВАНИЯХ К ПЕРЕПАДУ ДАВЛЕНИЯ ДЛЯ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ?

Укажите свой адрес электронной почты, и мы вышлем вам нашу техническую статью, в которой мы рассмотрим значение перепада давления в теплообменнике.

СООТВЕТСТВУЮЩИЕ ПРИМЕНЕНИЯ ДЛЯ ПЛАСТИН И РАМ

• Работа в теплообменниках везде, где рабочая температура и давление не превышают 180°C (356°F) или 27,5 бар (400 фунтов на кв. дюйм)
• Технологические расширения в ограниченном пространстве
• HVAC
• Рекуперация тепла из низкосортных отходов
• Вязкие жидкости или суспензии
• Промышленные жидкости, подходящие для высокой скорости теплопередачи при низких перепадах давления er Сервисные центры имеют заводской опыт и ноу-хау
• Предоставление услуг по обслуживанию теплообменников для всех марок пластинчатых и рамных теплообменников в наших магазинах или на вашем предприятии
• Безопасный осмотр и очистка пластинчатых и рамных теплообменников, а также услуги по замене прокладок и пластин, возврат устройств в исходное состояние и эффективность
• Все работы гарантируются письменными гарантиями на материалы и качество изготовления

ЛИТЕРАТУРА О ПРОДУКЦИИ

• Пластинчатый теплообменник Superchanger®
• Брошюра по линейке теплообменников Tranter
• Tranter FullServ® Полная поддержка для каждого марка
• Как обслуживать a Пластинчатый теплообменник (с прокладками) Брошюра

УЗНАТЬ БОЛЬШЕ О НАШИХ ПЛАСТИНАХ THERMOFIT™

• Самая высокая пластина NTU DN200 в линейке Tranter.
• Высокая турбулентность для уменьшения загрязнения, превосходная тепловая эффективность.
• Уменьшенный размер, вес и занимаемая площадь устройства — более низкая стоимость.
• Минимальная ширина плиты во всем диапазоне размеров.
• Уменьшенный перепад давления — меньшая насосная нагрузка.

Пластинчатые теплообменники Tranter ThermoFit создают высокую турбулентность, которая повышает эффективность теплопередачи и снижает образование накипи или загрязнения. небольшой след.

КАК РАБОТАЕТ ПЛАСТИНЧАТЫЙ ТЕПЛООБМЕННИК КОМПОНЕНТА

В конструкции пластинчато-рамного теплообменника штампованные гофрированные металлические пластины собираются в пакет и крепятся болтами к раме. Между каждой парой пластин имеется резиновая прокладка, которая предотвращает смешивание жидкостей и утечку из пакета пластин в окружающую среду. Пластины свисают с верхней несущей планки и располагаются на нижней планке. Все части стержней, непосредственно контактирующие с теплообменными пластинами, изготовлены из нержавеющей стали. В большинстве случаев несущие стержни поддерживаются и удерживаются на другом конце рамы опорной стойкой. Пакет пластин зажат между неподвижной пластиной рамы и подвижной прижимной пластиной и затягивается до заданной общей длины с помощью боковых стягивающих болтов. Используя различные типы пластин с различными характеристиками, теплообменники можно адаптировать для самых разных областей применения. Теплообменники легко разбираются для осмотра, обслуживания или даже расширения за счет добавления пластин.

https://youtu.be/HG9lmnwcrf4Видео не может быть загружено, так как отключен JavaScript: Разборные теплообменники Tranter (https://youtu.be/HG9lmnwcrf4)

Сварной пластинчатый теплообменник NOVUSBLOC™

Перейти к содержимому

Сварной пластинчатый теплообменник NovusBloc

^® , доступный для глобальных энергоемких рынков, воплощает в себе премиальную концепцию дизайна Tranter, обеспечивающую значительное повышение эффективности теплообмена и долговечности для этих процессов.

НОВАЯ КОНСТРУКЦИЯ ПЛАСТИНЫ

Запатентованная конструкция, которая обеспечивает современное качество сварки и устойчивость к циклическим изменениям давления и температуры при минимальных ненужных дополнительных потерях давления

УМЕНЬШЕННЫЕ РАЗМЕРЫ УСТРОЙСТВА для уменьшенного размер блока, вес и занимаемая площадь

ЧЕТЫРЕ РАЗМЕРА МОДЕЛЕЙ

Доступны модели четырех различных размеров в зависимости от требований пользователей к теплопередаче. Каждая модель может быть отпрессована из множества различных материалов, чтобы выдерживать коррозионно-агрессивные среды

ВЫДЕРЖАТЬ СЛОЖНЫЕ УСЛОВИЯ

Способны выдерживать тяжелые условия эксплуатации как с однофазным, так и с двухфазным потоком. Отсутствие прокладок для разделения жидкостей устраняет проблемы совместимости с агрессивными жидкостями

ПОВЫШЕННАЯ ДОЛГОВЕЧНОСТЬ

Уникальные конструктивные особенности снижают нагрузку на важные компоненты, тем самым снижая риск выхода из строя из-за повышенных температур и давлений

ПОЛНАЯ ДОСТУПНОСТЬ ДЛЯ ЧИСТКИ

Novusbloc полностью доступен для механической очистки и визуального осмотра. температура 3° С (5,4°F)).

Теплообменник охлаждающей воды:  Высокая энергоэффективность и высокая турбулентность помогают сократить эксплуатационные расходы на коммунальные услуги и техническое обслуживание

Конденсатор верхнего погона:  Горизонтальный монтаж обеспечивает рефлюкс и низкий перепад давления на верхнем потоке. Компактная конструкция помогает минимизировать затраты на установку

Ребойлер:  Более близкий температурный режим ребойлера позволяет использовать пар более низкого давления

ЛИТЕРАТУРА ПО ПРОДУКЦИИ

• Сварной пластинчатый теплообменник NovusBloc®
90 061

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ NOVUSBLOC

КАК ЗАВОД СВАРНЫХ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ NOVUSBLOC

• Сварной пластинчатый теплообменник Novusbloc имеет элемент теплопередачи, состоящий из двух квадратных пластин, сваренных вместе. Затем несколько пар пластин соединяются и привариваются друг к другу
• Жидкость течет по каналам, состоящим из двух сваренных пластин.
