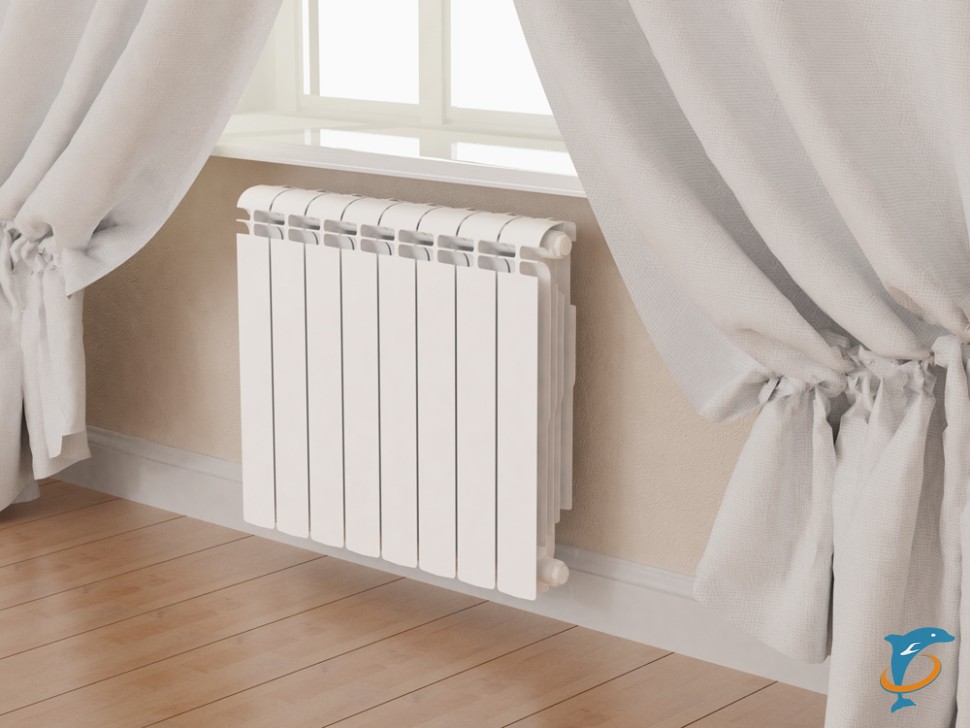

Биметаллический радиатор Теплоприбор BR1-500 11 секций

Биметаллические секционные радиаторы Теплоприбор модель BR1-500 предназначены для применения в системах водяного отопления жилых, административных и общественных зданий. Радиаторы могут устанавливаться в центральных и автономных системах с применением двухтрубных, однотрубных или лучевых схем монтажа. Высокая теплоотдача секций дает возможность устанавливать радиаторы в низкотемпературных системах отопления.

Радиаторы имеют Сертификат Соответствия.

Технические характеристики биметалличского радиатора Теплоприбор BR1-500:

Межосевое расстояние: 500 мм
Теплоотдача Т=70 ^оС: 2145 Вт
Рабочее давление: 20 атм
Испытательное давление: 30 атм
Максимальная температура теплоносителя: 110 ^оС
Диаметр горизонтального коллектора: 1”
Покрытие: порошковая эмаль RAL 9016
Глубина 1 секции: 90 мм

Высота 1 секции: 551 мм
Ширина 1 секции: 80 мм
Вес 1 секции: 1,94 кг
Объем секции: 0,21 л

Секции радиатора выполнены из трубчатого сварного каркаса из высококачественной стали, залитой снаружи алюминиевым сплавом под высоким давлением. Сборка секций осуществляется с использованием усиленных стальных ниппелей и прокладок типа «O-ring» из термостойкого силикона. Данная конструкция радиатора позволяет полностью исключить контакт теплоносителя с алюминиевым сплавом и обеспечивает эффективную теплоотдачу при максимальной прочности и коррозионной стойкости.

Все радиаторы модели BR1-500 имеют гарантию 15 лет со дня продажи. Застраховано Ингосстрах.

АРТИКУЛ	Количество секций	Доступность
BR1-500-14	14	Сегодня, завтра	14 910 Р
BR1-500-13	13	Сегодня, завтра	13 845 Р
BR1-500-12	12	Сегодня, завтра	12 780 Р
BR1-500-11	11	Сегодня, завтра	11 715 Р
BR1-500-10	10	Сегодня, завтра	10 650 Р
BR1-500-9	9	Сегодня, завтра	9 585 Р
BR1-500-8	8	Сегодня, завтра	8 520 Р
BR1-500-7	7	Сегодня, завтра	7 455 Р
BR1-500-6	6	Сегодня, завтра	6 390 Р
BR1-500-5	5	Сегодня, завтра	5 325 Р

Биметаллические радиаторы

Полновесные Биметаллические радиаторы SOLUR PRESTIGE B-500

Полновесные Биметаллические радиаторы “SOLUR PRESTIGE” разработаны итальянскими специалистами с учетом накопленного опыта эксплуатации в системах отопления и современных требований к энергосбережению и комфортному теплу. Идеально подходят для использования в закрытых системах отопления жилых, общественных и промышленных помещений, индивидуальных домов, коттеджей, гаражей. Благодаря использованию в конструкции цельных стальных вставок, выдерживающих перепады давления, биметаллические радиаторы идеально подходят для централизованного отопления в многоквартирных домах.

Биметаллические отопительные радиаторы – оптимальное решение для любой городской квартиры, индивидуальных домов, общественных и промышленных объектов:

они выдерживают перепады давления и гидравлические удары, свойственные централизованным системам отопления;
имеют эстетичный внешний вид;
только полный биметалл – в конструкции присутствует герметичный стальной каркас в виде Н-образной закладной детали, с высокой коррозионной стойкостью.
не имеют в конструкции ненадежных полубиметаллических моделей.

Только полный биметалл!

Стальная вставка для биметаллических радиаторов изготовлена из специальной бесшовной устойчивой к коррозии стали

Радиаторы “SOLUR PRESTIGE” – это итальянские технологические решения. Каналы наших радиаторов, по которым проходит теплоноситель, выполнены стальными трубками с высокой коррозионной стойкостью. Единый, герметичный стальной каркас успешно выдерживает гидравлические удары. При изготовлении секции радиатора, цельная Н-образная закладная деталь заливается алюминием в пресс-форме. Такая конструкция биметаллических радиаторов позволяет равномерно распределять тепло, следствием чего является высокая теплоотдача прибора. Для производства биметаллических радиаторов отопления важна вставка из прецезионной стальной трубы.

На заводе «SOLUR» установлен автоматический комплекс по производству стальных вставок, включающий механообрабатывающие центры и сварные автоматические машины Итальянского производителя INCOM.

Радиаторы “SOLUR PRESTIGE” несут в себе все преимущества алюминиевых и стальных радиаторов в одном приборе. Алюминий хорошо проводит тепло, а сталь выдерживает высокое давление. Специально разработанный дизайн объединяет приятный эстетичный вид с конструкцией, обеспечивающей максимальные конвективные потоки воздуха.

Радиаторы “SOLUR PRESTIGE”:

Не подвержены коррозии. С теплоносителем контактирует только сталь с антикоррозионными свойствами.
Отдают практически все тепло воздуху в помещении.
Быстро реагируют на изменение температуры теплоносителя.
Выдерживают значительные перепады давления. Рабочее давление – до 30 атмосфер.
Полновесный радиатор “SOLUR PRESTIGE” выглядит эстетично и впишется в любой дизайн-проект.

Радиаторы “SOLUR PRESTIGE” универсальны и отлично подходят для квартир с централизованным отоплением, где они в полной мере раскрывают свои технические характеристики, благодаря стойкости к гидроударам и высоким показателям теплоотдачи.

Как создают биметаллические радиаторы?

Радиаторы “SOLUR PRESTIGE” сертифицированы на территории России. Радиаторы соответствуют требованиям ГОСТ 31311-2005. Радиаторы регулярно проходят тестирование в НИИ Сантехники.

Секрет отличного качества радиаторов “SOLUR PRESTIGE” заключается в применении итальянских технологий. Производитель использует следующие решения:

Тщательная проверка качества исходных материалов и поэтапный контроль получения готового изделия.
Использование внутренней стальной конструкции. Теплоноситель циркулирует по трубкам из стали. Сталь передает тепло алюминиевому покрытию, которое обеспечивает высокую теплоотдачу. Такая конструкция гарантирует прочность радиатору. Внешний дизайн обеспечивает максимальные конвективные потоки воздуха.

Секционная система сборки. Для сборки используют ниппели и специальные прокладки. Секционная система сборки позволяет сделать радиатор необходимой длины.
Многоступенчатая подготовка поверхности, травление и пассивация на основе титана.
Двухэтапная покраска:
Продукция проходит регулярные испытания в лабораториях в России. Дизайн радиаторов “SOLUR PRESTIGE” разработан при условии обеспечения их долговечности при постоянном использовании, а также низком качестве теплоносителя и регулярных гидроударах.
Характеристики и особенности установки
Радиаторы “SOLUR PRESTIGE” можно применять в любых отопительных системах при теплоносителе температурой до 135 градусов по Цельсию. Количество необходимых секций определяется в соответствие с тепловыми потерями помещения.
Технические характеристики секции радиатора “SOLUR PRESTIGE”:
Максимальные показатели теплоотдачи возможны только при правильной установке.
Гарантии производителя
Биметаллические радиаторы “SOLUR PRESTIGE” служат, как минимум, 20 лет – при правильном монтаже и соблюдении требований и рекомендаций. Компания предоставляет гарантию, действующую в течение первых 10 лет с момента покупки. Вы сможете воспользоваться ей в случае, если будут обнаружены проблемы, возникшие по вине изготовителя. Радиаторы отопления “SOLUR PRESTIGE” – разумный выбор для квартиры и любого другого жилого помещения.
Помните: радиаторы – это прибор, работающий под давлением! Стоимость испорченного ремонта значительно превышает расходы на покупку качественных радиаторов SOLUR по демократичным ценам.
видов и моделей, как выбрать, фото каталог
Ключевым элементом системы отопления является радиатор. Сегодня к нему предъявляются различные требования, которые касаются не только способности эффективно отводить тепло, но и дополнять интерьер. При выборе важно учитывать такие факторы, как мощность, прочность и долговечность оборудования, способность выдерживать высокое давление и т. д. Биметаллические радиаторы на сегодняшний день являются лучшим оборудованием, успешно отвечающим всем этим требованиям. В этой статье мы рассмотрим, что такое новомодные аккумуляторы, в чем их преимущества, а также ознакомимся с рейтингом самых популярных производителей.
Основные характеристики
Если сравнивать биметаллические радиаторы с другими видами радиаторов, например, алюминиевыми, то можно уверенно отдать первое место. Это связано с улучшенными техническими характеристиками, которые позволяют устанавливать биметаллические радиаторы как в частных домах, так и в многоэтажках.
По внешним данным такие радиаторы ничем не отличаются от алюминиевых, весь секрет кроется во внутренней «начинке», а именно в двойной оболочке. Верхнее алюминиевое покрытие скрывает в своих недрах трубчатый сердечник из нержавеющей стали, препятствующий контакту с теплоносителем (водой). У такого устройства много преимуществ, например:
– Защита алюминиевого каркаса от воздействия кислот, щелочей, присутствующих в проточной воде, что обеспечивает долговечность изделия. Стоит отметить, что производитель устанавливает гарантийный срок до 20 лет;
– Узкие коллекторы делают конструкцию радиатора более экономичной, так как количество емкости теплоносителя значительно уменьшается, а нагрев происходит быстрее. Примером может служить небольшая батарея РИФАР, которая при габаритах 80х350 мм способна вместить 1,5 литра жидкости и нагреть до 14 кв.м. жизненное пространство;
– Способность выдерживать высокое давление и его возможные перепады, гидравлический удар за счет прочности конструкции;
– Современный дизайн и простота установки.
Такой ряд преимуществ позволяет утверждать, что биметаллические радиаторы являются лучшими устройствами для отопления многоэтажных домов. Если говорить о недостатках, то к ним можно отнести один момент – высокая стоимость, но долговечность изделия ее оправдывает.
Типы биметаллических радиаторов
В продаже можно найти дорогие модели таких устройств и дешевле. Отличие заключается в конструктивных особенностях. Виды дорогих аккумуляторов имеют прочный каркас из нержавеющей стали, который под высоким давлением заливается алюминием – это настоящие биметаллические устройства. Дешевые варианты – псевдобиметаллические – имеют только стальной сердечник в вертикальных плоскостях, поэтому их технические характеристики намного хуже. Также радиаторы можно разделить на две основные группы: монолитные и разборные. Первые больше подходят для городских квартир, а вторые отлично утепляют загородный дом.
Радиаторы монолитные
Литые конструкции самые дорогие. Их устройство состоит из единой платформы со стальными трубами, которую невозможно разобрать, уменьшить или увеличить в размерах. Они обладают способностью противостоять самому высокому давлению и его перепадам.
Складные радиаторы
Модели, собираемые из отдельных секций, позволяют подобрать оптимальную длину батареи для помещения, исходя из его размеров и расположения. Отдельные секции можно соединить между собой с помощью резьбовых металлических труб.
Биметаллический радиатор Размер
При выборе радиатора особое внимание уделяется выбору размеров. Так как привычным местом размещения становится зона под окном, то и батарея должна легко располагаться на участке. Высота является одним из эталонов и рассчитывается по величине зазора между входом и выходом коллектора, к которому добавляется еще 8 см запаса. Ширина будет зависеть от количества секций, из-за чего возникает новый вопрос: сколько отсеков нужно?
В этом вопросе стоит обратиться к техническим требованиям, которые предъявляются к отоплению жилых помещений. По их словам, чтобы обогреть помещение площадью 10 кв.м., необходима мощность в 1 кВт. Производители радиаторов обычно указывают на упаковке мощность одной секции. Опираясь на эту цифру и измерив габариты помещения, можно рассчитать, сколько секций понадобится. Например, если мощность одного агрегата 200 Вт, а площадь помещения 20 кв.м., можно установить систему из 10 секций. Для облегчения расчета используйте формулу: X = S/Q, где X – желаемое количество секций, S – площадь, Q – мощность секций, указанная производителем.
Так же есть нестандартные формы и размеры биметаллических радиаторов – конструкторские разработки, рассчитанные под индивидуальные особенности помещения. Так, низкие модели, которые устанавливаются под большими панорамными окнами, могут иметь высоту около 20 см, при этом отвечая всем техническим характеристикам. Этот факт объясняется тем, что конструктивно батареи не содержат изменений, какого бы размера они ни были. Вы также можете выбрать модель большего размера, до 90 см в высоту. Чаще всего такие изделия монолитны и могут не только эффективно обогревать, но и выполнять роль декоративного элемента, так как выпускаются в большом цветовом спектре.
Декор радиатора отопления
Хотя сами биметаллические радиаторы выглядят прилично, их можно дополнительно украсить, чтобы было, что называется, приятно и не стыдно гостям. Наиболее подходящими способами декорирования являются:
Окраска, которая осуществляется антикоррозийными составами с использованием баллончиков или кистей. Поскольку основной задачей батареи все-таки является обогрев помещения, слой краски должен быть как можно тоньше. Красиво смотрятся радиаторы, окрашенные в цвет интерьера комнаты.
Также радиатор можно сделать изюминкой комнаты, акцентным пятном, нанеся на его поверхность оригинальный рисунок, например, в виде каминной или клавиш пианино. Если у вас нет особых художественных навыков, вы можете использовать различные трафареты, доступные на рынке. Важно правильно подобрать краску – на упаковке должна быть отметка о том, что состав способен выдерживать температуру до +80°. Также нужно учитывать, что работы производятся только на холодных радиаторах;
Декупаж – простая техника, которая позволит украсить радиатор различными узорами, орнаментами. Суть в том, чтобы наклеить на чистую поверхность фрагменты рисунка, вырезанные из тонких салфеток, с помощью клея ПВА. После полного высыхания изображения необходимо покрыть лаком, чтобы надолго сохранить целостность и придать глянцевый вид;
Установка защитного экрана – этот способ поможет не только украсить батарею, замаскировав ее красивым полотном из дерева, металла или стекла, но и защитить жильцов от травм.
На что обратить внимание при покупке
Подводя итог всему вышесказанному, можно выделить основные моменты, которые необходимо учитывать при походе за покупкой, а именно:
– Размер – высота батареи должна позволять ей «поместиться» в зазор между пол и подоконник, а количество секций необходимо рассчитывать исходя из мощности одной из них и площади помещения;
– Толщина алюминиевого корпуса должна быть не более 1,5 см, во избежание потери тепла;
– Аккумулятор должен выдерживать нагрузку не менее 14 атмосфер;
– Самые надежные литые радиаторы.
Важным вопросом остается стоимость. Как мы уже упоминали, подлинные конструкции будут стоить дорого, а экономия может привести к покупке некачественного товара или неподходящего помещения.
Рейтинг лучших европейских производителей
Каждый, конечно же, хочет получить качественный, долговечный отопительный прибор. Стоит обратить внимание на модели европейских, в частности итальянских производителей, среди которых лидирующие позиции занимают такие как:
1. SiraGroup — итальянский бренд, предлагающий продукцию с высокой теплоотдачей, красивыми формами. Компания существует более полувека, и на сегодняшний день имеет множество производств, выпускающих качественную технику, пользующуюся большим потребительским спросом;
2. Global — бренд, основанный в семидесятых годах. Сначала производя алюминиевые батареи, компания быстро наладила выпуск более практичных биметаллических радиаторов, на которые установлен наивысший гарантийный срок – до 25 лет;
3. RoyalThermo – компания, возникшая в результате слияния британской корпорации Industrial Investment с итальянскими строительными организациями. Современные отопительные приборы этой марки адаптированы для любых климатических условий и успешно продаются как в Западной Европе, так и в Восточной;
4. Fondital – продукция этой марки востребована на всех континентах, так как имеет высокие качественные характеристики;
5. Rifar – самый молодой бренд, основанный в начале текущего века (2002 г. ). Отличительной чертой продукции является сверхмощная теплоотдача, позволяющая устанавливать радиаторы на больших площадях.
Механические и электрические термостаты
А термостат – это устройство для поддержания температуры системы в определенном диапазоне путем регулирования либо прямо или косвенно поток тепловой энергии в систему или из нее.
Механический
Биметаллический
Вкл. пар или горячая вода радиаторная система, термостат может быть полностью механическим устройством, включающим полоска из биметалла. Как правило, это представляет собой автоматический клапан, который регулирует поток в зависимости от температура. По большей части их использование сейчас редкость, так как современные радиаторные системы под полом использовать электрические клапаны, как и некоторые старые модернизированные системы.
Механический термостаты используются для регулирования заслонок в вентиляционных отверстиях турбины на крыше, потери тепла в прохладные или холодные периоды.
Ан Система отопления салона автомобиля имеет термостатическое управление. клапан для регулировки расход воды и температура на регулируемом уровне. В старых автомобилях термостат контролирует применение вакуума двигателя к исполнительным механизмам, управляющим водой клапаны и заслонки для направления потока воздуха. В современных автомобилях вакуум приводы могут управляться небольшими соленоидами под управлением центральный компьютер.
Воск пеллета
машина термостат двигателя
В автомобили с двигателем внутреннего сгорания двигателя Термостат является частью системы охлаждения двигателя. Водяной насос будет качать воду из радиатора через блок двигателя и головка блока цилиндров для его охлаждения. Термостат регулирует поток горячей воды от блока обратно к радиатору. В этом типе термостата вместо биметаллического устройства используется восковая таблетка, твердая при низких температурах. заключен в герметичной камере. Воск расширяется при нагревании и становится жидким. Камера имеет расширительный бачок, который приводит в действие стержень, который, в свою очередь, приводит в действие клапан. Этот клапан открывается при превышении рабочей температуры. Операционная температура фиксированная, но определяется конкретным составом парафина, поэтому термостаты этого типа доступны для поддержания различных температур, обычно в диапазоне от 70 до 90 ° C (от 160 до 200 ° F). Современный двигатели работают при температуре выше 80 ° C (180 ° F), чтобы работать более эффективно и уменьшить эмиссия загрязнителей. Термостат также будет иметь маленькое перепускное отверстие, чтобы часть горячей жидкости могла попасть внутрь. механизм, который находится на холодной стороне клапана. Современные системы охлаждения содержат подпружиненный герметичный колпачок и внешний резервуар для жидкости. Должен высокая температура, система охлаждения окажется под давлением до такой степени, разрешено рельефом. Дополнительное давление повышает температуру кипения жидкость выше, чем при атмосферном давлении – для воды 100 ° C (212 ° F).
антифриз (охлаждающая жидкость) представляет собой смесь воды и (исторически) этиленгликоля, повысит температуру кипения, а также обеспечит смазку водяного насоса уплотнения и подшипники, обладает свойствами ингибитора коррозии для защиты блок двигателя, насос, радиатор и обогреватель, а также снижает температуру замерзания.
Простой Двухпроводные термостаты
Термостат Механизм
На иллюстрации показана внутренняя часть обычного двухпроводного бытового термостата, работающего только на обогрев. используется для регулирования газового нагревателя с помощью электрического газовый клапан. Питание для этого клапана обеспечивается термопарой, нагретой пилотный свет (небольшое постоянно горящее пламя), которое также обеспечивает воспламенение основная горелка.
1. Набор рычаг управления точкой. Это перемещено вправо для более высокой температуры. круглый индикаторный штифт в центре второго прорезь видна через пронумерованную прорезь во внешнем корпусе.
2. Биметаллическая катушка. Центр катушка прикреплена к вращающейся стойке, прикрепленной к рычагу (1). Как катушка получает холоднее подвижный конец – несущий (4) – движется по часовой стрелке.
3. Гибкий провод. Левая сторона подключается одним проводом пары к управлению отопителем клапан.
4. Подвижный контакт прикреплен к биметаллической катушке.
5. Фиксированный контактный винт. Это регулируется производителем. Это связано электрически к другому проводу к термопаре и оттуда к управлению нагревателем клапан.
6. Магнит. Это обеспечивает хороший контакт при замыкании контакта, а также предотвращает кратковременный нагрев циклов, так как температура должна быть повышена на несколько градусов перед контакты разомкнутся.
Как альтернатива, некоторые термостаты вместо этого используют ртутный выключатель на конце биметаллической катушки. Вес ртути на конце катушки имеет тенденцию удерживать его там, также предотвращая короткие циклы нагрева. Однако, этот тип термостата запрещен во многих странах из-за его высокой и постоянной токсический характер при нарушении. При замене эти термостаты они должны рассматриваться как химические отходы.
- (не показан) – отдельный биметаллический термометр на внешнем корпусе показывает фактическую температуру в термостат.
Поиск и устранение неисправностей
Задолженность к слабому току термопары эта система чувствительна к проблемы с регулировкой и контактной коррозией. Редкая проблема – паутинное гнездо на месте контакта, предотвращения замыкания цепи. Гораздо более распространенная проблема это слабая, неисправная или плохо расположенная (относительно контрольной лампы) термопара в самом обогревателе. Иногда (но редко) главный рабочий клапан горелки срабатывает. потерпеть неудачу. Более опасная, но менее распространенная поломка — это когда маленькая частица мусора или другой дефект приводит к тому, что главный клапан не полностью перекрывает поток газа. Этот результирующий низкий поток газа недостаточен для зажигания основной горелки но может вызвать скопление газа, потенциально опасное и взрывоопасное состояние. Клапаны, демонстрирующие этот дефект, в любом обогревателе, сушилке для белья или другом природном прибор, работающий на газе или пропане, должен быть немедленно заменен квалифицированным специалистом. техник.
Строка термостаты напряжения
описанная выше установка типична и для полностью электрического обогревателя, будь то плинтус или централизованный. Поскольку в электрической системе нет контрольной лампы, нет термопара для подачи питания. В таких случаях термостат может использовать либо полный линейное напряжение (в США 120 или 240 вольт) или более низкое напряжение (обычно 20-30 вольт) обеспечивается с помощью трансформатора. Если линейное напряжение используется термостат, питание системы напрямую переключается термостатом. Если используется низковольтный термостат, необходимо использовать реле для переключения система включается и выключается. Использование низковольтного термостата в цепи сетевого напряжения привести как минимум к выходу из строя термостата и, возможно, к пожару. Напряжение сети термостаты иногда используются в других приложениях, таких как управление фанкойлами установки в больших системах с использованием централизованных котлов и чиллеров.
Комбинация Регулирование нагрева/охлаждения
В зависимости от на то, что контролируется, принудительная подача воздуха кондиционер термостат обычно имеет внешний переключатель для нагрева/выключения/охлаждения и еще один on/auto для включения вентилятора постоянно или только когда работает обогрев и охлаждение. К термостату подходят четыре провода от основной блок (обычно находится в чулане, подвале или иногда на чердаке): один 24-вольтовый для питания, один для тепло, один для охлаждения и один для вентилятора. Питание подается от трансформатора, и когда термостат вступает в контакт между питанием и другим проводом, реле на основном блоке активируется ту часть агрегата.
Тепло Регулировка насоса
В случае теплового насоса, который реверсирует кондиционер зимой обеспечить тепло, второй контакт обычно предусмотрен для «аварийного» теплоснабжения – резерва электрической нагревательные элементы, которые работать, когда температура падает слишком сильно (обычно примерно на 1°C или 2°F) ниже основная настройка. (Эти змеевики также работают, когда блок находится в режиме разморозки, хотя это контролируется наружным блоком, а не внутренним термостатом.) разница в проводке, так как вместо “тепло” и “крутые” провода, есть один для включения наружного компрессорного агрегата, а другой держать задний ход клапан для охлаждения летом и оттаивания зимой.
Цифровой
Новый цифровые термостаты не имеют движущихся частей, и вместо этого полагаться на термисторы для измерения температура. Как правило, одна или несколько обычных батарей должны быть установлен для его работы, так как электрический ток не течет, когда ничего не работает, и нет отдельного низковольтного питания провод от основная единица.
