Теплопроводность строительных материалов, что это, таблица
Последние годы при строительстве дома или его ремонте большое внимание уделяется энергоэффективности. При уже существующих ценах на топливо это очень актуально. Причем похоже что дальше экономия будет приобретать все большую важность. Чтобы правильно подобрать состав и толщин материалов в пироге ограждающих конструкций (стены, пол, потолок, кровля) необходимо знать теплопроводность строительных материалов. Эта характеристика указывается на упаковках с материалами, а необходима она еще на стадии проектирования. Ведь надо решить из какого материала строить стены, чем их утеплять, какой толщины должен быть каждый слой.
Содержание статьи
Что такое теплопроводность и термическое сопротивление
При выборе строительных материалов для строительства необходимо обращать внимание на характеристики материалов. Одна из ключевых позиций — теплопроводность. Она отображается коэффициентом теплопроводности.
Это количество тепла, которое может провести тот или иной материал за единицу времени. То есть, чем меньше этот коэффициент, тем хуже материал проводит тепло. И наоборот, чем выше цифра, тем тепло отводится лучше.
Материалы с низкой теплопроводностью используются для утепления, с высокой — для переноса или отвода тепла. Например, радиаторы делают из алюминия, меди или стали, так как они хорошо передают тепло, то есть имеют высокий коэффициент теплопроводности. Для утепления используются материалы с низким коэффициентом теплопроводности — они лучше сохраняют тепло. В случае если объект состоит из нескольких слоев материала, его теплопроводность определяется как сумма коэффициентов всех материалов. При расчетах, рассчитывается теплопроводность каждой из составляющих «пирога», найденные величины суммируются. В общем получаем теплоизоляцонную способность ограждающей конструкции (стен, пола, потолка).
Теплопроводность строительных материалов показывает количество тепла, которое он пропускает за единицу времениЕсть еще такое понятие как тепловое сопротивление.
Оно отображает способность материала препятствовать прохождению по нему тепла. То есть, это обратная величина по отношению к теплопроводности. И, если вы видите материал с высоким тепловым сопротивлением, его можно использовать для теплоизоляции. Примером теплоизоляционных материалов может случить популярная минеральная или базальтовая вата, пенопласт и т.д. Материалы с низким тепловых сопротивлением нужны для отведения или переноса тепла. Например, алюминиевые или стальные радиаторы используют для отопления, так как они хорошо отдают тепло.
Таблица теплопроводности теплоизоляционных материалов
Чтобы в доме было проще сохранять тепло зимой и прохладу летом, теплопроводность стен, пола и кровли должна быть не менее определенной цифры, которая рассчитывается для каждого региона. Состав «пирога» стен, пола и потолка, толщина материалов берутся с таким учетом чтобы суммарная цифра была не меньше (а лучше — хоть немного больше) рекомендованной для вашего региона.

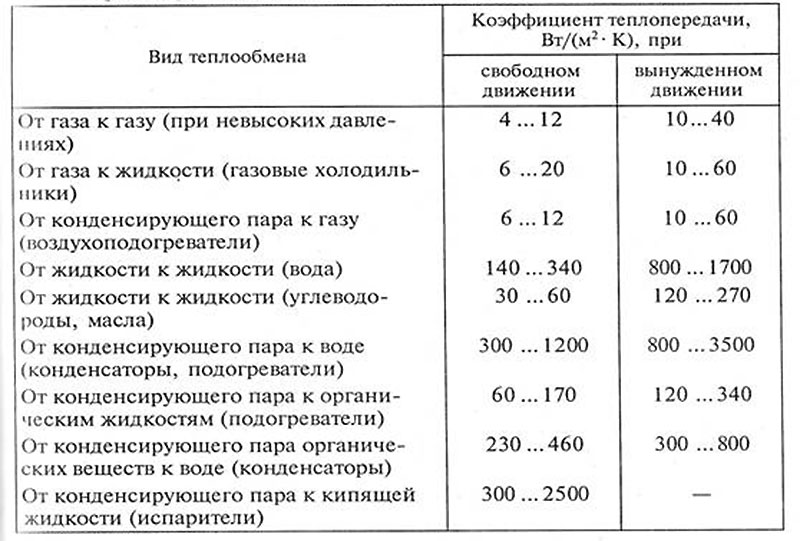

Коэффициент теплопередачи материалов современных строительных материалов для ограждающих конструкцийПри выборе материалов надо учесть, что некоторые из них (не все) в условиях повышенной влажности проводят тепло гораздо лучше.
Если при эксплуатации возможно возникновение такой ситуации на продолжительный срок, в расчетах используют теплопроводность для этого состояния. Коэффициенты теплопроводности основных материалов, которые используются для утепления, приведены в таблице.
| Наименование материала | Коэффициент теплопроводности Вт/(м·°C) | ||
|---|---|---|---|
| В сухом состоянии | При нормальной влажности | При повышенной влажности | |
| Войлок шерстяной | 0,036-0,041 | 0,038-0,044 | 0,044-0,050 |
| Каменная минеральная вата 25-50 кг/м3 | 0,036 | 0,042 | 0,,045 |
| Каменная минеральная вата 40-60 кг/м3 | 0,035 | 0,041 | 0,044 |
| Каменная минеральная вата 80-125 кг/м3 | 0,036 | 0,042 | 0,045 |
| Каменная минеральная вата 140-175 кг/м3 | 0,037 | 0,043 | 0,0456 |
| Каменная минеральная вата 180 кг/м3 | 0,038 | 0,045 | 0,048 |
| Стекловата 15 кг/м3 | 0,046 | 0,049 | 0,055 |
| Стекловата 17 кг/м3 | 0,044 | 0,047 | 0,053 |
| Стекловата 20 кг/м3 | 0,04 | 0,043 | 0,048 |
| Стекловата 30 кг/м3 | 0,04 | 0,042 | 0,046 |
| Стекловата 35 кг/м3 | 0,039 | 0,041 | 0,046 |
| Стекловата 45 кг/м3 | 0,039 | 0,041 | 0,045 |
| Стекловата 60 кг/м3 | 0,038 | 0,040 | 0,045 |
| Стекловата 75 кг/м3 | 0,04 | 0,042 | 0,047 |
| Стекловата 85 кг/м3 | 0,044 | 0,046 | 0,050 |
| Пенополистирол (пенопласт, ППС) | 0,036-0,041 | 0,038-0,044 | 0,044-0,050 |
| Экструдированный пенополистирол (ЭППС, XPS) | 0,029 | 0,030 | 0,031 |
| Пенобетон, газобетон на цементном растворе, 600 кг/м3 | 0,14 | 0,22 | 0,26 |
| Пенобетон, газобетон на цементном растворе, 400 кг/м3 | 0,11 | 0,14 | 0,15 |
| Пенобетон, газобетон на известковом растворе, 600 кг/м3 | 0,15 | 0,28 | 0,34 |
| Пенобетон, газобетон на известковом растворе, 400 кг/м3 | 0,13 | 0,22 | 0,28 |
| Пеностекло, крошка, 100 – 150 кг/м3 | 0,043-0,06 | ||
| Пеностекло, крошка, 151 – 200 кг/м3 | 0,06-0,063 | ||
| Пеностекло, крошка, 201 – 250 кг/м3 | 0,066-0,073 | ||
| Пеностекло, крошка, 251 – 400 кг/м3 | 0,085-0,1 | ||
| Пеноблок 100 – 120 кг/м3 | 0,043-0,045 | ||
| Пеноблок 121- 170 кг/м3 | 0,05-0,062 | ||
| Пеноблок 171 – 220 кг/м3 | 0,057-0,063 | ||
| Пеноблок 221 – 270 кг/м3 | 0,073 | ||
| Эковата | 0,037-0,042 | ||
| Пенополиуретан (ППУ) 40 кг/м3 | 0,029 | 0,031 | 0,05 |
| Пенополиуретан (ППУ) 60 кг/м3 | 0,035 | 0,036 | 0,041 |
| Пенополиуретан (ППУ) 80 кг/м3 | 0,041 | 0,042 | 0,04 |
| Пенополиэтилен сшитый | 0,031-0,038 | ||
| Вакуум | 0 | ||
Воздух +27°C. 1 атм | 0,026 | ||
| Ксенон | 0,0057 | ||
| Аргон | 0,0177 | ||
| Аэрогель (Aspen aerogels) | 0,014-0,021 | ||
| Шлаковата | 0,05 | ||
| Вермикулит | 0,064-0,074 | ||
| Вспененный каучук | 0,033 | ||
| Пробка листы 220 кг/м3 | 0,035 | ||
| Пробка листы 260 кг/м3 | 0,05 | ||
| Базальтовые маты, холсты | 0,03-0,04 | ||
| Пакля | 0,05 | ||
| Перлит, 200 кг/м3 | 0,05 | ||
| Перлит вспученный, 100 кг/м3 | 0,06 | ||
| Плиты льняные изоляционные, 250 кг/м3 | 0,054 | ||
| Полистиролбетон, 150-500 кг/м3 | 0,052-0,145 | ||
| Пробка гранулированная, 45 кг/м3 | 0,038 | ||
| Пробка минеральная на битумной основе, 270-350 кг/м3 | 0,076-0,096 | ||
| Пробковое покрытие для пола, 540 кг/м3 | 0,078 | ||
| Пробка техническая, 50 кг/м3 | 0,037 | ||
Часть информации взята нормативов, которые прописывают характеристики определенных материалов (СНиП 23-02-2003, СП 50.
13330.2012, СНиП II-3-79* (приложение 2)). Те материал, которые не прописаны в стандартах, найдены на сайтах производителей. Так как стандартов нет, у разных производителей они могут значительно отличаться, потому при покупке обращайте внимание на характеристики каждого покупаемого материала.
Таблица теплопроводности строительных материалов

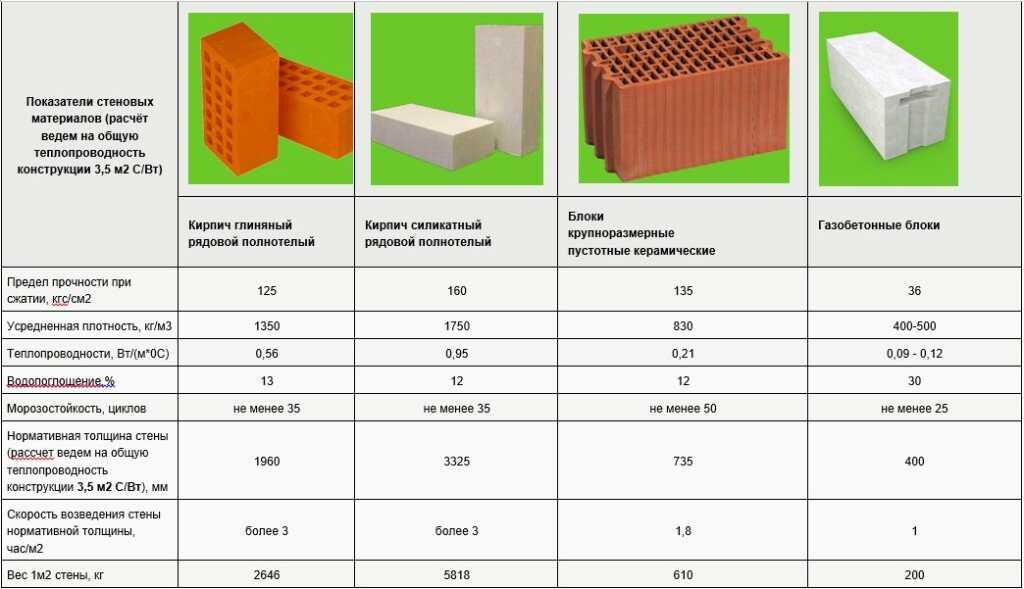

Стены, перекрытия, пол, делать можно из разных материалов, но так повелось, что теплопроводность строительных материалов обычно сравнивают с кирпичной кладкой. Этот материал знаю все, с ним проще проводить ассоциации. Наиболее популярны диаграммы, на которых наглядно продемонстрирована разница между различными материалами. Одна такая картинка есть в предыдущем пункте, вторая — сравнение кирпичной стены и стены из бревен — приведена ниже. Именно потому для стен из кирпича и другого материала с высокой теплопроводностью выбирают теплоизоляционные материалы. Чтобы было проще подбирать, теплопроводность основных строительных материалов сведена в таблицу.
| Название материала, плотность | Коэффициент теплопроводности | ||
|---|---|---|---|
| в сухом состоянии | при нормальной влажности | при повышенной влажности | |
| ЦПР (цементно-песчаный раствор) | 0,58 | 0,76 | 0,93 |
| Известково-песчаный раствор | 0,47 | 0,7 | 0,81 |
| Гипсовая штукатурка | 0,25 | ||
| Пенобетон, газобетон на цементе, 600 кг/м3 | 0,14 | 0,22 | 0,26 |
| Пенобетон, газобетон на цементе, 800 кг/м3 | 0,21 | 0,33 | 0,37 |
| Пенобетон, газобетон на цементе, 1000 кг/м3 | 0,29 | 0,38 | 0,43 |
| Пенобетон, газобетон на извести, 600 кг/м3 | 0,15 | 0,28 | 0,34 |
| Пенобетон, газобетон на извести, 800 кг/м3 | 0,23 | 0,39 | 0,45 |
| Пенобетон, газобетон на извести, 1000 кг/м3 | 0,31 | 0,48 | 0,55 |
| Оконное стекло | 0,76 | ||
| Арболит | 0,07-0,17 | ||
| Бетон с природным щебнем, 2400 кг/м3 | 1,51 | ||
| Легкий бетон с природной пемзой, 500-1200 кг/м3 | 0,15-0,44 | ||
| Бетон на гранулированных шлаках, 1200-1800 кг/м3 | 0,35-0,58 | ||
| Бетон на котельном шлаке, 1400 кг/м3 | 0,56 | ||
| Бетон на каменном щебне, 2200-2500 кг/м3 | 0,9-1,5 | ||
| Бетон на топливном шлаке, 1000-1800 кг/м3 | 0,3-0,7 | ||
| Керамическийй блок поризованный | 0,2 | ||
| Вермикулитобетон, 300-800 кг/м3 | 0,08-0,21 | ||
| Керамзитобетон, 500 кг/м3 | 0,14 | ||
| Керамзитобетон, 600 кг/м3 | 0,16 | ||
| Керамзитобетон, 800 кг/м3 | 0,21 | ||
| Керамзитобетон, 1000 кг/м3 | 0,27 | ||
| Керамзитобетон, 1200 кг/м3 | 0,36 | ||
| Керамзитобетон, 1400 кг/м3 | 0,47 | ||
| Керамзитобетон, 1600 кг/м3 | 0,58 | ||
| Керамзитобетон, 1800 кг/м3 | 0,66 | ||
| ладка из керамического полнотелого кирпича на ЦПР | 0,56 | 0,7 | 0,81 |
| Кладка из пустотелого керамического кирпича на ЦПР, 1000 кг/м3) | 0,35 | 0,47 | 0,52 |
| Кладка из пустотелого керамического кирпича на ЦПР, 1300 кг/м3) | 0,41 | 0,52 | 0,58 |
| Кладка из пустотелого керамического кирпича на ЦПР, 1400 кг/м3) | 0,47 | 0,58 | 0,64 |
| Кладка из полнотелого силикатного кирпича на ЦПР, 1000 кг/м3) | 0,7 | 0,76 | 0,87 |
| Кладка из пустотелого силикатного кирпича на ЦПР, 11 пустот | 0,64 | 0,7 | 0,81 |
| Кладка из пустотелого силикатного кирпича на ЦПР, 14 пустот | 0,52 | 0,64 | 0,76 |
| Известняк 1400 кг/м3 | 0,49 | 0,56 | 0,58 |
| Известняк 1+600 кг/м3 | 0,58 | 0,73 | 0,81 |
| Известняк 1800 кг/м3 | 0,7 | 0,93 | 1,05 |
| Известняк 2000 кг/м3 | 0,93 | 1,16 | 1,28 |
| Песок строительный, 1600 кг/м3 | 0,35 | ||
| Гранит | 3,49 | ||
| Мрамор | 2,91 | ||
| Керамзит, гравий, 250 кг/м3 | 0,1 | 0,11 | 0,12 |
| Керамзит, гравий, 300 кг/м3 | 0,108 | 0,12 | 0,13 |
| Керамзит, гравий, 350 кг/м3 | 0,115-0,12 | 0,125 | 0,14 |
| Керамзит, гравий, 400 кг/м3 | 0,12 | 0,13 | 0,145 |
| Керамзит, гравий, 450 кг/м3 | 0,13 | 0,14 | 0,155 |
| Керамзит, гравий, 500 кг/м3 | 0,14 | 0,15 | 0,165 |
| Керамзит, гравий, 600 кг/м3 | 0,14 | 0,17 | 0,19 |
| Керамзит, гравий, 800 кг/м3 | 0,18 | ||
| Гипсовые плиты, 1100 кг/м3 | 0,35 | 0,50 | 0,56 |
| Гипсовые плиты, 1350 кг/м3 | 0,23 | 0,35 | 0,41 |
| Глина, 1600-2900 кг/м3 | 0,7-0,9 | ||
| Глина огнеупорная, 1800 кг/м3 | 1,4 | ||
| Керамзит, 200-800 кг/м3 | 0,1-0,18 | ||
| Керамзитобетон на кварцевом песке с поризацией, 800-1200 кг/м3 | 0,23-0,41 | ||
| Керамзитобетон, 500-1800 кг/м3 | 0,16-0,66 | ||
| Керамзитобетон на перлитовом песке, 800-1000 кг/м3 | 0,22-0,28 | ||
| Кирпич клинкерный, 1800 – 2000 кг/м3 | 0,8-0,16 | ||
| Кирпич облицовочный керамический, 1800 кг/м3 | 0,93 | ||
| Бутовая кладка средней плотности, 2000 кг/м3 | 1,35 | ||
| Листы гипсокартона, 800 кг/м3 | 0,15 | 0,19 | 0,21 |
| Листы гипсокартона, 1050 кг/м3 | 0,15 | 0,34 | 0,36 |
| Фанера клеенная | 0,12 | 0,15 | 0,18 |
| ДВП, ДСП, 200 кг/м3 | 0,06 | 0,07 | 0,08 |
| ДВП, ДСП, 400 кг/м3 | 0,08 | 0,11 | 0,13 |
| ДВП, ДСП, 600 кг/м3 | 0,11 | 0,13 | 0,16 |
| ДВП, ДСП, 800 кг/м3 | 0,13 | 0,19 | 0,23 |
| ДВП, ДСП, 1000 кг/м3 | 0,15 | 0,23 | 0,29 |
| Линолеум ПВХ на теплоизолирующей основе, 1600 кг/м3 | 0,33 | ||
| Линолеум ПВХ на теплоизолирующей основе, 1800 кг/м3 | 0,38 | ||
| Линолеум ПВХ на тканевой основе, 1400 кг/м3 | 0,2 | 0,29 | 0,29 |
| Линолеум ПВХ на тканевой основе, 1600 кг/м3 | 0,29 | 0,35 | 0,35 |
| Линолеум ПВХ на тканевой основе, 1800 кг/м3 | 0,35 | ||
| Листы асбоцементные плоские, 1600-1800 кг/м3 | 0,23-0,35 | ||
| Ковровое покрытие, 630 кг/м3 | 0,2 | ||
| Поликарбонат (листы), 1200 кг/м3 | 0,16 | ||
| Полистиролбетон, 200-500 кг/м3 | 0,075-0,085 | ||
| Ракушечник, 1000-1800 кг/м3 | 0,27-0,63 | ||
| Стеклопластик, 1800 кг/м3 | 0,23 | ||
| Черепица бетонная, 2100 кг/м3 | 1,1 | ||
| Черепица керамическая, 1900 кг/м3 | 0,85 | ||
| Черепица ПВХ, 2000 кг/м3 | 0,85 | ||
| Известковая штукатурка, 1600 кг/м3 | 0,7 | ||
| Штукатурка цементно-песчаная, 1800 кг/м3 | 1,2 | ||
Древесина — один из строительных материалов с относительно невысокой теплопроводностью.
В таблице даны ориентировочные данные по разным породам. При покупке обязательно смотрите плотность и коэффициент теплопроводности. Далеко не у всех они такие, как прописаны в нормативных документах.
| Наименование | Коэффициент теплопроводности | ||
|---|---|---|---|
| В сухом состоянии | При нормальной влажности | При повышенной влажности | |
| Сосна, ель поперек волокон | 0,09 | 0,14 | 0,18 |
| Сосна, ель вдоль волокон | 0,18 | 0,29 | 0,35 |
| Дуб вдоль волокон | 0,23 | 0,35 | 0,41 |
| Дуб поперек волокон | 0,10 | 0,18 | 0,23 |
| Пробковое дерево | 0,035 | ||
| Береза | 0,15 | ||
| Кедр | 0,095 | ||
| Каучук натуральный | 0,18 | ||
| Клен | 0,19 | ||
| Липа (15% влажности) | 0,15 | ||
| Лиственница | 0,13 | ||
| Опилки | 0,07-0,093 | ||
| Пакля | 0,05 | ||
| Паркет дубовый | 0,42 | ||
| Паркет штучный | 0,23 | ||
| Паркет щитовой | 0,17 | ||
| Пихта | 0,1-0,26 | ||
| Тополь | 0,17 | ||
Металлы очень хорошо проводят тепло.
Именно они часто являются мостиком холода в конструкции. И это тоже надо учитывать, исключать прямой контакт используя теплоизолирующие прослойки и прокладки, которые называются термическим разрывом. Теплопроводность металлов сведена в другую таблицу.
| Название | Коэффициент теплопроводности | Название | Коэффициент теплопроводности | |
|---|---|---|---|---|
| Бронза | 22-105 | Алюминий | 202-236 | |
| Медь | 282-390 | Латунь | 97-111 | |
| Серебро | 429 | Железо | 92 | |
| Олово | 67 | Сталь | 47 | |
| Золото | 318 |

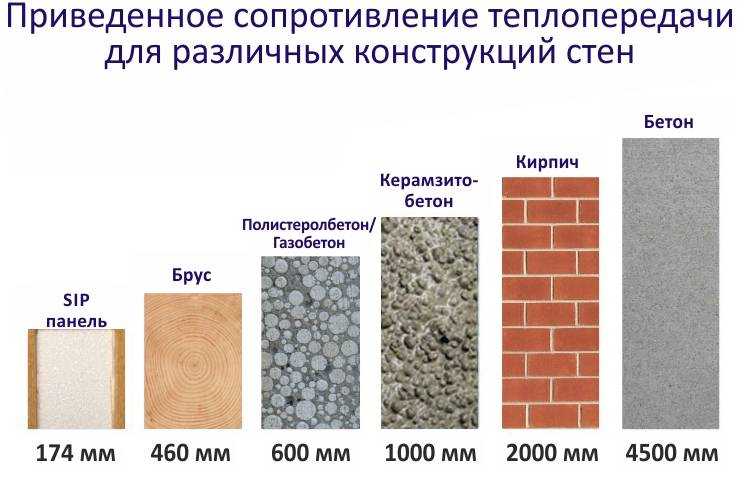

Как рассчитать толщину стен
Для того чтобы зимой в доме было тепло, а летом прохладно, необходимо чтобы ограждающие конструкции (стены, пол, потолок/кровля) должны иметь определенное тепловое сопротивление. Для каждого региона эта величина своя.
Зависит она от средних температур и влажности в конкретной области.
конструкций для регионов России
Для того чтобы счета за отопление не были слишком большими, подбирать строительные материалы и их толщину надо так, чтобы их суммарное тепловое сопротивление было не меньше указанного в таблице.

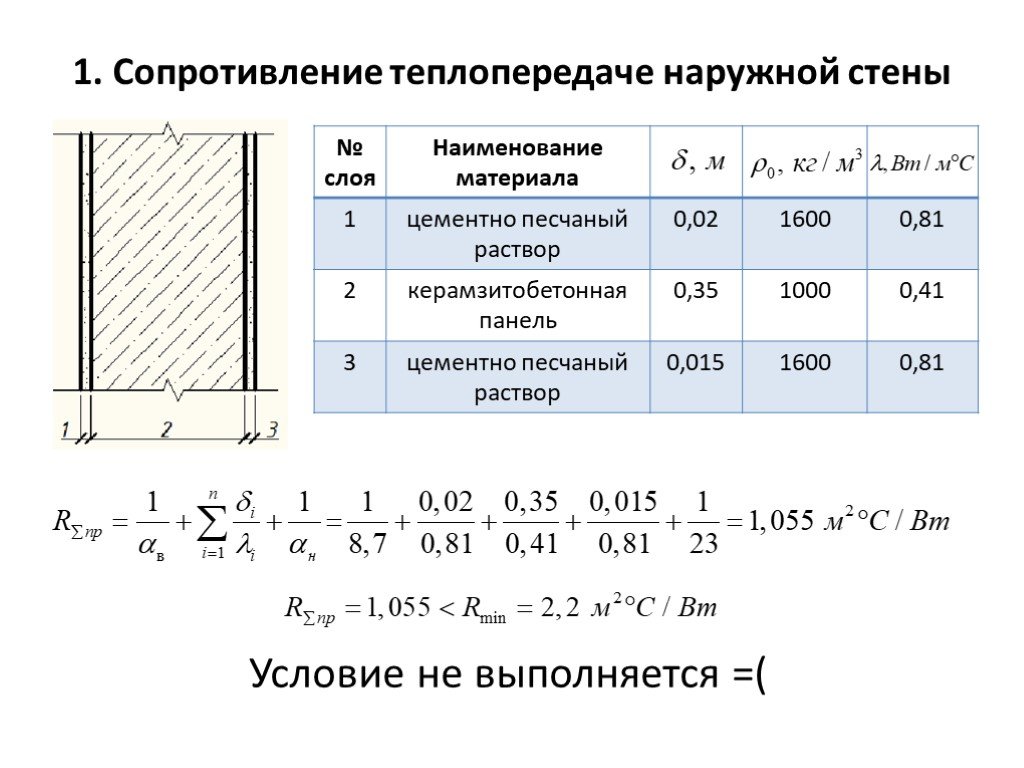

Расчет толщины стены, толщины утеплителя, отделочных слоев
Для современного строительства характерна ситуация, когда стена имеет несколько слоев. Кроме несущей конструкции есть утепление, отделочные материалы. Каждый из слоев имеет свою толщину. Как определить толщину утеплителя? Расчет несложен. Исходят из формулы:
Формула расчета теплового сопротивленияR — термическое сопротивление;
p — толщина слоя в метрах;
k — коэффициент теплопроводности.
Предварительно надо определиться с материалами, которые вы будете использовать при строительстве. Причем, надо знать точно, какого вида будет материал стен, утепление, отделка и т.
д. Ведь каждый из них вносит свою лепту в теплоизоляцию, и теплопроводность строительных материалов учитывается в расчете.
Сначала считается термическое сопротивление конструкционного материала (из которого будет строится стена, перекрытие и т.д.), затем «по остаточному» принципу подбирается толщина выбранного утеплителя. Можно еще принять в расчет теплоизоляционных характеристики отделочных материалов, но обычно они идут «плюсом» к основным. Так закладывается определенный запас «на всякий случай». Этот запас позволяет экономить на отоплении, что впоследствии положительно сказывается на бюджете.
Пример расчета толщины утеплителя
Разберем на примере. Собираемся строить стену из кирпича — в полтора кирпича, утеплять будем минеральной ватой. По таблице тепловое сопротивление стен для региона должно быть не меньше 3,5. Расчет для этой ситуации приведен ниже.
- Для начала просчитаем тепловое сопротивление стены из кирпича. Полтора кирпича это 38 см или 0,38 метра, коэффициент теплопроводности кладки из кирпича 0,56.
Считаем по приведенной выше формуле: 0,38/0,56 = 0,68. Такое тепловое сопротивление имеет стена в 1,5 кирпича. - Эту величину отнимаем от общего теплового сопротивления для региона: 3,5-0,68 = 2,82. Эту величину необходимо «добрать» теплоизоляцией и отделочными материалами.
Рассчитывать придется все ограждающие конструкции
- Считаем толщину минеральной ваты. Ее коэффициент теплопроводности 0,045. Толщина слоя будет: 2,82*0,045 = 0,1269 м или 12,7 см. То есть, чтобы обеспечить требуемый уровень утепления, толщина слоя минеральной ваты должна быть не меньше 13 см.
Считаем по приведенной выше формуле: 0,38/0,56 = 0,68. Такое тепловое сопротивление имеет стена в 1,5 кирпича.Если бюджет ограничен, минеральной ваты можно взять 10 см, а недостающее покроется отделочными материалами. Они ведь будут изнутри и снаружи. Но, если хотите, чтобы счета за отопление были минимальными, лучше отделку пускать «плюсом» к расчетной величине. Это ваш запас на время самых низких температур, так как нормы теплового сопротивления для ограждающих конструкций считаются по средней температуре за несколько лет, а зимы бывают аномально холодными.
Потому теплопроводность строительных материалов, используемых для отделки просто не принимают во внимание.
Утепление по СНиП, или как снизить расходы на отопление
Утепление по СНиП, или как снизить расходы на отопление Система отопления «КОУЗИ»Почему в одном доме на обогрев 100 м² расходуется 1500 кВт электроэнергии в зимний месяц, а в другом 3000 кВт? Отчего это зависит, помимо системы отопления? Можно ли исправить ситуацию и уменьшить расходы на отопление? Конечно, все в Ваших руках! Для этого надо посчитать теплопотери дома и постараться их минимизировать.
Дом в Сочи и дом в Якутске могут тратить энергию за отопление одинаково в отопительный сезон, при условии, что построены по СНиП 23-02-2003 – строительные нормы и правила для каждого региона, разработанные Министерством регионального развития.
Теплопотери дома
Воздух в доме остывает за счет потери тепловой энергии через ограждающие конструкции, вентиляцию и канализацию.
Основные теплопотери 60-80% идут через ограждающие конструкции.
Давайте проверим, а соответствуют ли толщина ограждающих конструкций вашего дома (наружных стен) нормам строительства для проживания в зимний период. И если нет, то узнаем, как это исправить. А для тех, кто только планирует строительство дома – решить вопрос из чего и какой толщины должны быть наружные стены, чтобы дома было тепло и уютно, и при этом за отопление платить гораздо меньше.
Какие цифры нужны, чтобы посчитать теплопотери стены?
Во-первых, это сопротивление теплопередаче наружных стен для жилых домов(Rreg) – насколько хорошо наружные стены «сохраняют» тепло внутри дома. В каждом регионе он свой, зависит от температуры внутри дома, средней температуры снаружи дома, и количества суток отопительного периода.
Ниже приведены минимальные значения сопротивления теплопередаче наружных стен Rreg для жилых домов для некоторых городов России:
1.
Астрахань – 2,76
2. Белгород – 2,9
3. Воркута – 5,6
4. Владивосток – 3,25
5. Волгоград – 2,91
6. Воронеж – 3,12
7. Екатеринбург – 3,65
8. Иркутск – 4,05
9. Казань – 3,45
10. Краснодар – 2,44
11. Красноярск – 4,84
12. Магадан – 4,33
13. Москва – 3,28
14. Нижний Новгород – 3,36
15. Новосибирск – 3,93
16. Омск – 3,82
17. Пермь – 3,64
18. Петропавловск-Камчатский – 4,9
19. Ростов-на-Дону – 2,75
20. Самара – 3,33
21. Санкт-Петербург – 3,23
22. Сочи – 1,79
23. Тверь – 3,31
24. Уфа – 3,48
25. Челябинск – 3,64
26. Хабаровск – 4,9
27. Якутск– 5,28
Во-вторых, коэффициент теплопроводности материала стены λ и его толщина – d.
Теплопроводность – это способность материала к теплообмену от его теплой части к холодной. У каждого материала она своя, и отличается довольно значительно.
Так, например, утеплитель из минеральной ваты в 20 см равнозначен по теплоизоляции со стеной из кирпичной кладки в 1,5 метра. Также теплопроводность может меняться в зависимости от их влажности у некоторых строительных материалов.
На это стоит обратить внимание, поскольку в сухом состоянии строительные материалы при расчете теплопроводности ограждающих конструкций не используются, а «нормальные А» и «влажные Б» строительные условия могут существенно отличаться, и можно совершить ошибку. «Влажные» — это не только баня и сауна.
Например, у газобетона в сухом состоянии коэффициент теплопроводности отличается от нормальных условий строительства от 0,03 до 0,16 – в зависимости от плотности. Вроде бы цифры мизерные, но толщина стены уже поменяется значительно: от 15 до 50 см!
Приведем коэффициенты теплопроводности популярных строительных материалов, в зависимости от условий эксплуатации в сравнительной таблице, которую можно скачать по ссылке
Соответствует ли толщина стены нормам по СНиП?
Приведем пример для дома в Нижнем Новгороде, построенного из пустотелого кирпича, плотностью 1300 кг/м³ на цементно-известковом растворе толщиной в 2,5 кирпича – 640 см.
Нижний Новгород относится к зоне влажности 2 – «Нормальная», влажностной режим в доме – «нормальный», поэтому коэффициент теплопроводности выбираем из столбика «Б».
Вычислим сопротивление теплопередаче внешней стены дома Rо:
Rо = d / λ,
d – толщина материала, м
λ – коэффициент теплопроводности материала, условия А или Б.
Rо = 0,64м/0,58 = 1,1 м²х°С/Вт.
Рекомендуемое значение Rreg для Нижнего Новгорода – 3,36 м²х°С/Вт., чему совсем не удовлетворяет наш расчет. В таком доме зимой будет холодно, потребуются более мощные отопительные приборы и счета за оплату будут значительно выше, чем у утепленного дома по СНиП.
Проверим тогда, какой должна быть толщина стены, чтобы она удовлетворяла нормам?
d = Rreg * λ
d = 3,36 * 0,58 = 1,95 м
Вот это стена! Но только такая толщина кирпичной кладки позволит Вам иметь теплый дом.
Кирпич обладает очень большой теплопроводностью, и чтобы дом хранил тепло намного дольше, приходиться городить такую стены. Понятно, что мало кто решится возводить такое «бомбоубежище».
Значит будем утеплять стены другим материалом, у которых теплопроводность низкая, а соответственно толщина стены будет намного меньше. Материалов для утепления очень много, плюсы и минусы которых — это отдельная история, а сейчас решим утеплить стену каменной ватой.
Какой толщины выбрать слой ваты? Рекомендуемое значение сопротивления теплопередаче в Нижнем Новгороде 3,36, у нас уже есть стена со значением сопротивления – 1,1. Остается «добрать» 2,26.
Из таблицы теплопроводности материалов берем значение коэффициента для каменной ваты, плотностью 25 кг/м³ – 0,045, и вычисляем какой толщины должен быть утеплитель:
d = 2, 26 * 0,045 = 0,10 м
0,1 метра – 10 см – это минимальная толщина утеплителя, которая позволит сделать дом теплым.
Вывод: утепляем стены дома до требуемых норм СНиП, а также не забываем про пол и потолок, т.к. через них также идут большие теплопотери. Чем больше толщина утеплителя, тем меньше теплопотери, тем меньше энергозатрат придется потратить на обогрев помещения.
Не будем Вас утомлять расчетами, а сразу скажем, что каменной ваты на пол и потолок в качестве утеплителя необходимо минимум по 20 см – для Центральной полосы России. Для Севера – 25-30 см. Тогда Ваш дом будет держать тепло очень долго, расходы на отопление будут радовать, а отопительные приборы будете выбирать не из расчета 1 кВт на 10 м², а, например, КОУЗИ 450Вт на 10м². Почему на такую площадь будет достаточно одного «КОУЗИ», читайте в следующих статьях.
Поделиться статьёй с друзьями:
Следующая статья Предыдущая статья
Читайте также:
-
Чем лучше отапливать загородный дом?
Самыми распространенными видами топлива являются твердое топливо (дрова и уголь), жидкое топливо (дизельное, природный газ, пропан), электричество.
Давайте рассмотрим все преимущества и недостатки – выбор должен быть продуманным и ответственным! -
Отопление дома газом или электричеством?
Вы построили или купили дом, или собираетесь это сделать, но возникает вопрос об отоплении дома: что лучше – газ или электричество? Давайте сравним эти два вида отопления.
-
Мифы об энергосбережении
Повинуясь законам природы все стремится к равновесию. Вот и температура у нас дома когда за окном мороз постоянно снижается. За счет того, что пространство вокруг нашего дома несравнимо больше размеров всего дома, то в конечном итоге температура внутри сравняется с температурой на улице.
-
Как правильно выбрать систему отопления?
В данной статье мы не будем затрагивать аспекты, связанные с типом используемого топлива, особенности того или иного вида топлива мы рассмотрели ранее.
-
Как утеплить Деревянный дом, чтобы снизить расходы на электроэнергию
В настоящее время очень популярно стало строить дачи из клееного бруса или из сруба. Много компаний предлагают собрать «коробку» за считанные дни, или уже готовые дома стоят на продаже.
-
Управление отоплением по GSM на даче или в загородном доме
Вы хотели бы приезжать в уже теплый дачный дом зимой? Как было бы приятно приехать уже в теплый дом, и не ждать когда отопительные приборы нагреют дом до комфортной температуры. Этот вопрос может решить система управления электрооборудованием по GSM.
-
Загородный дом: как меньше платить за отопление
Если Вы заинтересованы в уменьшении расходов на отопление, необходимо понимать, что расход электроэнергии или газа, или дров напрямую связан с теплопотерями ограждающих конструкций Вашего дома и коэффициентом полезного действия отопительного оборудования.
-
Как отопление кирпичного дома с «КОУЗИ» сделать выгодным и экономичным?
Вы обладатель кирпичного дома или только планируете строить но уже решили, что он будет кирпичным. Кирпич хороший материал, но наверняка Вы знаете, что дома в два кирпича не самые теплые.
-
Отопление котлом. Преимущества и недостатки.
Один из самых распространенных источников тепла в частном доме – отопительный котел: газовый, твердотопливный, жидко топливный и электрический. У каждого котла есть свои плюсы и минусы. Давайте сравним…
Давайте рассмотрим все преимущества и недостатки – выбор должен быть продуманным и ответственным!
Показать все статьи
Смета электроотопления «КОУЗИ»
Монтаж электроотопления «КОУЗИ»
Топ-10 теплопроводных материалов
Теплопроводность — это мера способности материалов пропускать через себя тепло.
Материалы с высокой теплопроводностью могут эффективно передавать тепло и легко поглощать тепло из окружающей среды. Плохие теплопроводники сопротивляются тепловому потоку и медленно получают тепло из окружающей среды. Теплопроводность материала измеряется в ваттах на метр на градус Кельвина (Вт/м•К) в соответствии с рекомендациями S.I (Международная система).
10 наиболее теплопроводных материалов с измеренной теплопроводностью и их значения приведены ниже. Эти значения проводимости являются средними из-за различий в теплопроводности в зависимости от используемого оборудования и окружающей среды, в которой были получены измерения.
Алмаз – 2000 – 2200 Вт/м•К
Алмазявляется ведущим теплопроводным материалом, и его значения проводимости в 5 раз выше, чем у меди, наиболее производимого металла в Соединенных Штатах. Атомы алмаза состоят из простой углеродной цепи, которая представляет собой идеальную молекулярную структуру для эффективной теплопередачи.
Часто материалы с простейшим химическим составом и молекулярным строением имеют самые высокие значения теплопроводности.Diamond является важным компонентом многих современных портативных электронных устройств. Их роль в электронике заключается в облегчении рассеивания тепла и защите чувствительных частей компьютера. Высокая теплопроводность алмазов также оказывается полезной при определении подлинности камней в ювелирных изделиях. Использование небольшого количества алмаза в инструментах и технологиях может оказать существенное влияние на свойства теплопроводности.
Серебро – 429 Вт/м•K
Сереброявляется относительно недорогим и распространенным теплопроводником. Серебро входит в состав многочисленных приборов и является одним из самых универсальных металлов благодаря своей ковкости. 35% серебра, производимого в США, используется для электрических инструментов и электроники (US Geological Survey Mineral Community 2013). Побочный продукт серебра, серебряная паста, пользуется все большим спросом из-за его использования в качестве экологически чистой альтернативы энергии.
Серебряная паста используется в производстве фотогальванических элементов, которые являются основным компонентом панелей солнечной энергии.Медь – 398 Вт/м•K
Медь является наиболее часто используемым металлом для производства токопроводящих приборов в Соединенных Штатах. Медь имеет высокую температуру плавления и умеренную скорость коррозии. Это также очень эффективный металл для минимизации потерь энергии при передаче тепла. Металлические кастрюли, трубы с горячей водой и автомобильные радиаторы — все это приборы, в которых используются проводящие свойства меди.
Золото – 315 Вт/м•К
Золото— это редкий и дорогой металл, который используется для специальных электропроводных применений. В отличие от серебра и меди, золото редко тускнеет и может выдерживать условия сильной коррозии.
Нитрид алюминия – 310 Вт/м•K
Нитрид алюминия часто используется в качестве замены оксида бериллия. В отличие от оксида бериллия, нитрид алюминия не представляет опасности для здоровья при производстве, но по-прежнему демонстрирует химические и физические свойства, аналогичные оксиду бериллия.
Нитрид алюминия является одним из немногих известных материалов, обладающих электроизоляционными свойствами наряду с высокой теплопроводностью. Он обладает исключительной стойкостью к тепловому удару и действует как электрический изолятор в механических микросхемах.Карбид кремния – 270 Вт/м•K
Карбид кремния представляет собой полупроводник, состоящий из сбалансированной смеси атомов кремния и углерода. При изготовлении и сплавлении кремний и углерод образуют чрезвычайно твердый и прочный материал. Эта смесь часто используется в качестве компонента автомобильных тормозов, турбинных машин и сталеплавильных смесей.
Алюминий – 247 Вт/м•К
Алюминийобычно используется в качестве экономичной замены меди. Хотя алюминий не обладает такой проводимостью, как медь, он широко распространен и с ним легко манипулировать из-за его низкой температуры плавления. Алюминий является важнейшим компонентом светодиодов L.E.D. Смеси меди с алюминием набирают популярность, поскольку они могут использовать свойства как меди, так и алюминия и могут производиться с меньшими затратами.
Вольфрам – 173 Вт/м•K
Вольфрам имеет высокую температуру плавления и низкое давление паров, что делает его идеальным материалом для приборов, подвергающихся воздействию высоких уровней электричества. Химическая инертность вольфрама позволяет использовать его в электродах, входящих в состав электронных микроскопов, без изменения электрического тока. Он также часто используется в лампочках и как компонент электронно-лучевых трубок.
Графит 168 Вт/м•K
Графит — это распространенная, недорогая и легкая альтернатива по сравнению с другими аллотропами углерода. Он часто используется в качестве добавки к полимерным смесям для улучшения их теплопроводности. Батареи — известный пример устройства, использующего высокую теплопроводность графита.
Цинк 116 Вт/м•К
Цинк — один из немногих металлов, которые можно легко комбинировать с другими металлами для создания металлических сплавов (смесь двух или более металлов).
20% цинковых приборов в США состоят из цинковых сплавов. При цинковании используется 40% производимого чистого цинка. Цинкование — это процесс нанесения цинкового покрытия на сталь или железо, которое предназначено для защиты металла от атмосферных воздействий и ржавчины.
Часто материалы с простейшим химическим составом и молекулярным строением имеют самые высокие значения теплопроводности.
Серебряная паста используется в производстве фотогальванических элементов, которые являются основным компонентом панелей солнечной энергии.
Нитрид алюминия является одним из немногих известных материалов, обладающих электроизоляционными свойствами наряду с высокой теплопроводностью. Он обладает исключительной стойкостью к тепловому удару и действует как электрический изолятор в механических микросхемах.
20% цинковых приборов в США состоят из цинковых сплавов. При цинковании используется 40% производимого чистого цинка. Цинкование — это процесс нанесения цинкового покрытия на сталь или железо, которое предназначено для защиты металла от атмосферных воздействий и ржавчины.Ссылки
Мохена, Т.С., Мочане, М.Дж., Сефади, Дж.С., Мотлунг, С.В., и Андала, Д.М. (2018). Теплопроводность полимерных композитов на основе графита. Влияние теплопроводности на энергетические технологии. doi:10.5772/intechopen.75676
Нитрид алюминия. (н.д.). Получено с https://precision-ceramics.com/materials/alluminum-nitride/
База данных материалов Thermtest. https://thermtest.com/materials-database
Автор: Каллиста Уилсон, младший технический писатель Thermtest
Сравнение методов теплопроводности – C-Therm Technologies Ltd.
Узнайте цены на лучшие в отрасли приборы для измерения теплопроводности
Ученым и исследователям, ищущим приборы для измерения теплопроводности, необходимо найти правильный инструмент для измерения материалов в различных физических состояниях, которые часто трудно охарактеризовать.
Когда вы запросите цену у C-Therm, мы предоставим рекомендации по приборам теплопроводности, настроенным специально для вашего приложения и отрасли.
Узнать цену
Стационарные методы используют постоянный источник тепла для образца материала. Они считаются традиционным стандартом в некоторых приложениях, таких как метод защищенной горячей плиты для строительных материалов. Точность измерения часто требует больших образцов, тщательной подготовки образцов для соответствия стандартам ISO и длительного времени испытаний. Этот разрушающий метод не работает для жидкостей или материалов с высокой теплопроводностью и требует специально обработанных образцов пластин.
Стационарные методы измерения теплопроводности включают:
- Защищенная нагревательная плита (ASTM C177)
- Расходомер тепла (ASTM C518)
- Защищенный сравнительный измеритель продольного теплового потока (ASTM E1225)
- Сравнительный осевой тепловой поток (режущий брус) Метод
Методы переходных процессов применяют источник тепла периодически или импульсно, что значительно сокращает время испытаний (минуты по сравнению с часами).
