Тепловычислитель НПФ ‘Логика’

Технические характеристики

Завод изготовитель:ЗАО НПФ «ЛОГИКА»
Вес (кг):0,95
Габариты208?206?87
Уровень пылевлагозашиты:IP54
Средний срок службы (лет)12
Средняя наработка на отказ (часов)75000
Межповерочный интервал (мес. ):48
Гарантийный срок (мес.):60

Тепловычислитель СПТ-943 двухканальный прибор, предназначенный для автоматизации учета теплопотребления. Рассчитан на работу в составе теплосчетчиков для открытых и закрытых систем водяного теплоснабжения.

Функциональные возможности
  • Обслуживание двух независимых тепловых нагрузок, для каждой из которых может быть выбрана любая из двенадцати схем учета с тремя преобразователями расхода, двумя преобразователями давления и двумя или тремя преобразователями температуры.
  • Подключаемые датчики:
    • шесть термопреобразователей сопротивления 100 П;
    • четыре преобразователя давления с выходным сигналом 4 – 20 мА;
    • шесть преобразователней расхода с числоимпульсным выходным сигналом частотой до 1000 Гц.
  • Возможность питания расходомеров, подобных SONO-2500СТ, непосредственно от тепловычислителя.
  • Архивирование средних и суммарных значений измеряемых и вычисляемых параметров с привязкой к расчетному дню и часу:
  • Ведение архивов изменений параметров настроечной базы данных и нештатных ситуаций.
  • Возможность измерения температуры холодной воды и температуры наружного воздуха.
  • Расширенная система диагностики – выбор алгоритмов обработки нештатных ситуаций.
  • Формирование двухпозиционного выходного сигнала по результатам диагностики.
  • Последовательный (RS232C-совместимый) и оптический (IEC1107) порты для обмена с внешними устройствами.
  • Работа с телефонными и GSM-модемами.
  • Считывание данных с помощью накопителя АДС90 и переносного компьютера.
  • Вывод отчетов на принтер (с помощью адаптера АПС45).
  • Скорость обмена 19200 бит/с.
  • Регистрация внешних событий (например пропадания напряжения питания расходомеров) с помощью специально предусмотренного дискретного входа.
  • Емкое табло – две строки по 20 символов, простой и удобный интерфейс пользователя, наглядные процедуры просмотра архивов.
Метрологические характеристики

Пределы погрешности при измерении:

  • расхода (относительная) ± 0,05 %;
  • температуры (абсолютная) ± 0,15 °С;
  • разности температур (абсолютная) ± 0,03 °С;
  • давления (приведенная) ± 0,1 %;
  • времени (относительная) ±0,01 %.

Пределы погрешности при вычислении:

  • количества тепловой энергии и массы (относительная) ± 0,02 %;
  • объема (относительная) ± 0,01 %.
Эксплуатационные показатели
  • Температура окружающего воздуха – от минус 10 до 50 °С.
  • Относительная влажность – 95% при 35 °С.
  • Степень защиты от пыли и воды – IP54.
  • Габаритные размеры 208x206x87 мм.

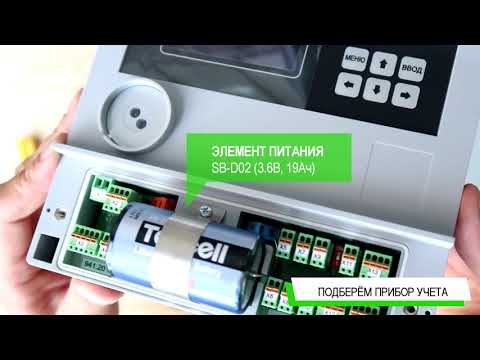

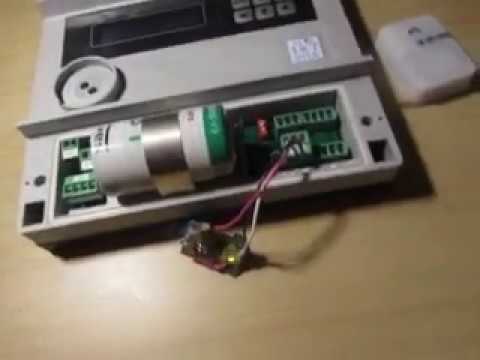

  • Питание – от литиевой батареи (возможность замены без демонтажа) или от внешнего источника 12 В.

Документация

EXL

Быстрый старт СПТ-943 с EL-1100

926 Kb

EXL

Руководство по эксплуатации СПТ-943

724 Kb

Логика СПТ 943 подключение, эксплуатация

Главная — Поддерживаемое оборудование — Счётчики — СПТ 943

* Тепловычислитель интегрирован в систему Линэрго Телематик Сервис.

Содержание:
Общее описание тепловычислителя Логика СПТ 943
Карта регионов, где эксплуатируется СПТ 943, стоимость СПТ 943
Характеристики СПТ 943
Сравнение программы Пролог и Линэрго-телематик сервис
Схемы подключения СПТ 943
Документация СПТ 943

Общее описание тепловычислителя Логика СПТ 943

Тепловычислитель СПТ-943 предназначен для автоматизации учета и измерения тепловой энергии в открытых и закрытых системах теплоснабжения.

СПТ 943 имеет два теплообменных контура, в которых могут быть установлены различные датчики:

  • Шесть датчиков объема, имеющие сигналы с частотой следования импульсов до 1000 Гц;
  • Шесть датчиков температуры Pt100, 100П, 100М;
  • Четыре датчика давления с сигналами 4-20 мА (в зависимости от модификации)

Теплосчетчики логика СПТ 943 имеют две различные модификации: СПТ 943.1 и СПТ 943.2. Принципиальное отличие между данными модификациями состоит в подключаемых датчиках давления, у счётчика СПТ 943.2, в отличие от СПТ 943.1, нет возможности подключения данных датчиков.

. Тепловычислитель СПТ 943 позволяет решать такие задачи как:

  • Диагностика нештатных ситуаций
  • Вычисление средних значений температуры и давления
  • Ведение и хранение часовых, суточных и месячных архивов в энергонезависимой памяти
  • Ведение и хранения архивов нештатных ситуаций и ввод настроечных параметров
  • Вывод отчетов на печать с помощью адаптера АПС45

Отличия от других моделей теплосчетчиков

Линейка тепловычислителей логика спт, насчитывает множество различных моделей, которые отличаются функциональными возможностями, характеристиками и схемами подключения.

Основные модели:

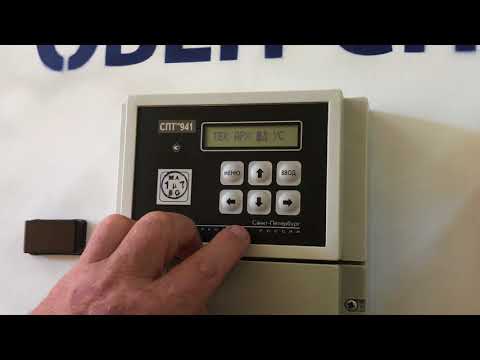

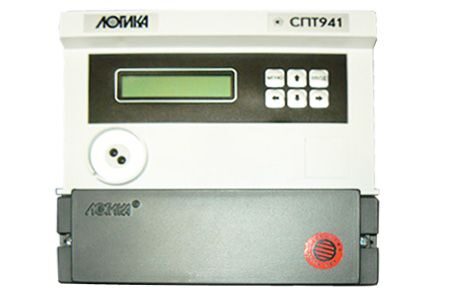

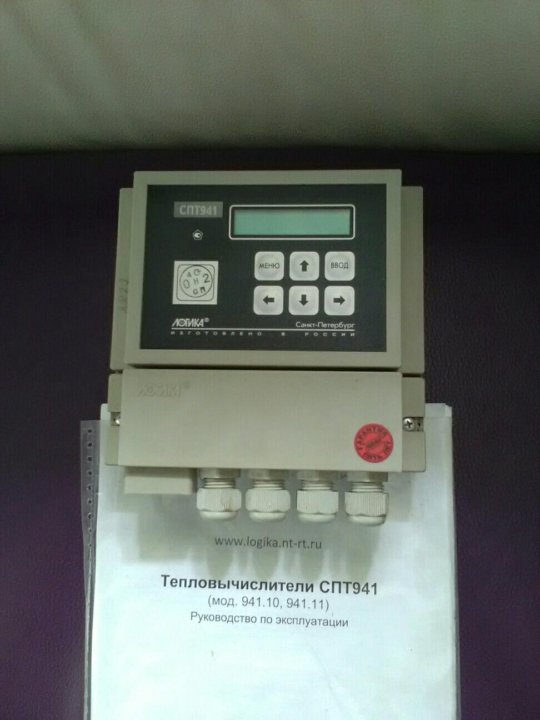

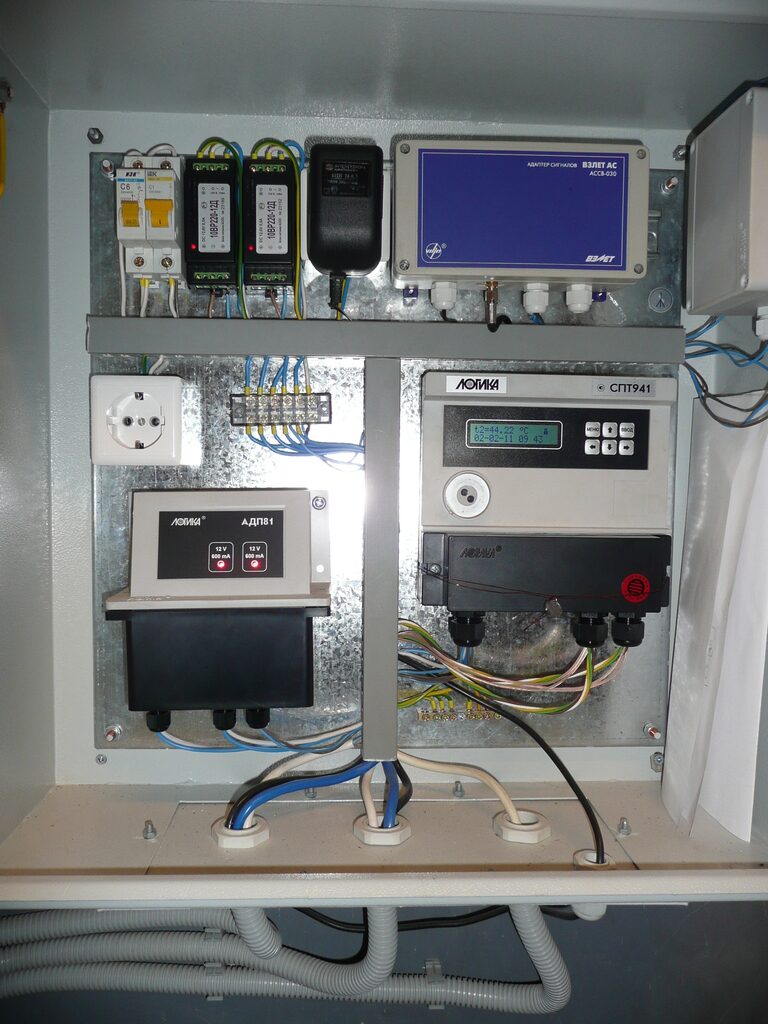

  • Логика СПТ 941. Данный тепловычислитель, имеет один тепловой ввод, что уменьшает количество подключаемых датчиков, в сравнении с СПТ 943, а так же не имеет возможности, для подключения датчиков давления. Может обслуживать три трубопровода, что в два раза меньше чем у тепловычислителя СПТ 943.
  • Логика СПТ 961. Данный тепловычислитель спт имеет две модификации: СПТ 961.1 и СПТ 961.2. Отличительной особенностью перед тепловычислителем СПТ 943, является подключение СПТ 961 по магистральному протоколу, через порт RS485.

Карта регионов, где эксплуатируется СПТ 943

Среди них:

  • Свердловская область
  • Тюменская область
  • Новосибирская область
  • Забайкальский край
  • Санкт-Петербург и Ленинградская область
  • Псковская область
  • Нижегородская область
  • Волгоградская область

Цена на тепловычислитель СПТ 943 по регионам находится в диапазоне от 21 000 р.

до 36 000 р., в зависимости от модификации.


Характеристики СПТ 943

Характеристика Значение
Кол-во возможных схем подключения СПТ 943 11
Кол-во подключаемых датчиков объема 6
Кол-во подключаемых температурных датчиков 6
Кол-во подключаемых датчиков давления 4
Кол-во обслуживаемых трубопроводов 6
Кол-во обслуживаемых тепловых вводов 2
Глубина часового архива 45 суток
Глубина суточного архива 12 месяцев
Глубина месячного архива 4 года
Сохранность архивов при отсутствии питания До 12 лет
Наличие архива настроечных параметров Да
Наличие архива нештатных ситуаций Да
Наличие защиты данных от изменения паролем Да
Контроль питания датчиков Да
Возможность передачи данных по каналу GPRS Да
Скорость обмена с внешними устройствами До 19200 бит/c

Сравнение программы Пролог и веб сервиса диспетчеризации Линэрго

Программа “Логика Пролог” предназначена для хранения данных, полученных в автоматическом режиме с приборов учета или перенесенных с накопителя АДС90, и вывода их в таблицы для печати отчетов.

Для установки локальной версии, нужно программу пролог логика скачать на компьютер. Пролог может работать в онлайн и офлайн режиме, но для скачивания программы нужен доступ в сеть интернет. При работе в режиме онлайн (через интернет) данные с приборов будут поступать автоматически, при офлайн, данные с приборов нужно будет снимать вручную и переносить через накопитель АДС90. Чтобы видеть нештатные ситуации и контролировать процесс, диспетчер должен всегда находиться на рабочем месте, с открытым окном данной программы. Все данные о показаниях счетчиков и нештатных ситуаций хранятся на вашем компьютере и не защищены от утраты в случае повреждения каких либо компонентов ПК.

Телематик Сервис Линэрго – простой и в тоже время мощный инструмент по диспетчеризации приборов учёта в том числе и СПТ 943 производитетеля НПФ Логика. Архивные данные приборов хранятся на защищенных серверах. Сервис автоматически следит за связью и регулярно раз в час опрашивает теплосчётчики, что позволяет вовремя реагировать на аварийные случаи и нештатные ситуации.

Данная АСКУЭ предоставляет гибкую настройку отчетов, нештатных ситуаций, а так же просмотр различных графиков, таблиц и схем подключения в режиме онлайн. Линэрго не требует обязательной установки на компьютер, умеет уведомлять пользователей о нештатных ситуациях по смс или email, это не требует постоянного присутствия диспетчера за работой в программе. С помощью данного сервиса, можно не только выводить на печать заводские отчеты, но и формировать свои собственные. Веб приложение имеет регулярные обновления, которые бесплатно доступны всем пользователям данной системы.

Подробно о сервисе диспетчеризации Линэрго Телематик вы можете почитать здесь .

Некоторые возможности Линэрго:

  1. Просматривать и печатать как заводские отчеты, так и полностью настроенные пользователем.
    Рисунок 1 – отчет настроенный пользователем, тепловычислитель логика СПТ 943
  2. Выбирать схему подключения тепловычислителя и просматривать на ней последние данные о потреблении энергоресурсов на различных датчиках
    Рисунок 2 – Схема теплоснабжения на объекте учёта с СПТ
  3. Просматривать температурные графики

    Рисунок 3 – Температурный график на основе СПТ 943
  4. Вовремя узнавать о нештатных ситуациях и авариях на объекте учёта
    Рисунок 4 – диагностика нештатных ситуаций тепловычислителя
  5. И множество других возможностей!!! Смотреть подробно о Линэрго Телематик Сервисе.

Схемы подключения СПТ 943

Схема подключения тепловычислителя логика СПТ 943 к модему IRZ

Рисунок 7 – СПТ 943 подключение к IRZ

Если Ваши объекты оборудованы модемами IRZ, Вы можете подключить их к сервису диспетчеризации Линэрго Телематик.


Схема подключения СПТ 943 к модему Moxa Nport

Рисунок 8 – Схема подключения СПТ 943 к модему типа Мокса

Если Ваши объекты оборудованы интернет модемами Мокса, Вы можете подключить их к сервису диспетчеризации Линэрго Телематик.


Схема подключения СПТ 943 к УСПД Ресурс

Рисунок 9 – СПТ 943 подключение к УСПД Ресурс

Подробно об УСПД Ресурс вы можете почитать здесь .

Документация СПТ 943


Руководство по эксплуатации тепловычислителя логика СПТ 943

Руководство эксплуатации спт 943 помогает подробно разобраться с данным тепловычислителем, его назначением, техническими данными, а так же получить сведения о конструкции СПТ 943. В документации по тепловычислителю имеется исчерпывающее описание различных схем потребления, рассматриваются структуры данных на данном устройстве. Ознакомившись с руководством, можно получить сведения о типах отчетов и контроле параметров, а так же рассмотреть общие указания по монтажу тепловычислителя СПТ 943.

Открыть файлСкачать файл

Протокол обмена СПТ 943 с внешними устройствами

Протокол обмена тепловычислителя СПТ 943 описывает, каким образом можно передавать и принимать данные от внешних устройств. В этом документе описана базовая структура запросов и ответов, обработка ошибок, расширенный формат запросов и ответов, защищенный обмен. Протокол описывает, каким образом можно получить доступ к различным архивам и как расшифровывать из них данные, как получать нештатные ситуации или выставить настроечные параметры.

Открыть файлСкачать файл
