Системы теплоснабжения приточных установок
Главная \ Статьи \ Вентиляция \ Системы теплоснабжения приточных установок
Приточные системы вентиляции, как правило, включают в себя одну или две—три ступени нагрева воздуха в зимний период. Нагрев наружного приточного воздуха осуществляется в теплообменниках-калориферах, которым подведены трубопроводы системы теплоснабжения. Главной задачей системы теплоснабжения является обеспечение заданной температуры приточного воздуха, вне зависимости от наружной температуры либо параметров теплоносителя источника тепла.
При подборе калориферов практически все проектировщики сталкиваются с ситуацией, когда производитель предлагает определенный типоразмер воздухонагревателя, который подбирается с некоторым запасом. Если подключать систему теплоснабжения к калориферу напрямую, без узла регулирования и системы автоматики, то температура приточного воздуха на выходе с калорифера не будет в расчетных диапазонах, а будет максимальной исходя из входных параметров.
Такие ситуации приводят к перерасходу количества тепла выше расчетного, к некомфортным условиям внутреннего воздуха. Следовательно, суть системы теплоснабжения приточных установок сводится к выбору типа узлов регулирования.
Разновидности узлов обвязки калориферов

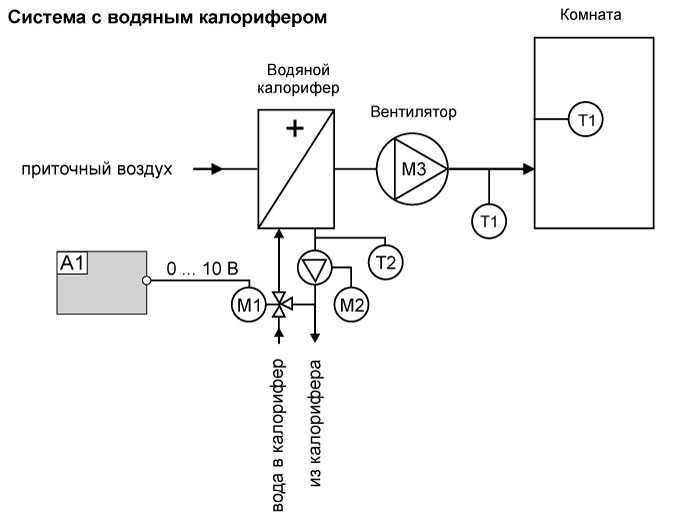

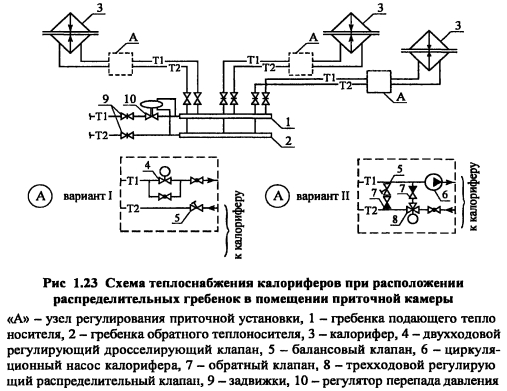

| Основные схемы присоединения узлов регулирования воздухонагревателей к источнику теплоснабжения | |
| С двухходовым клапаном — происходит количественное регулирование, то есть расход воды из тепловой сети регулируется двухходовым клапаном, установленным на обратном трубопроводе, в зависимости от потребности в нагреве. На внутреннем контуре устанавливается циркуляционный насос, который вне зависимости от состояния регулирующего клапана обеспечивает постоянную циркуляцию теплоносителя на калорифере через перемычку. Это необходимо для предотвращения остывания теплоносителя в калорифере в зимний период, что может угрожать разморозкой. | |
С трехходовым клапаном, работающим на перекрытие потока теплоносителя со стороны теплосети, без перемычки на калорифере. Порт со стороны источника теплоснабжения открывается или закрывается в зависимости от сигнала системы автоматизации. Циркуляционный насос на внутреннем контуре регулирующего узла работает либо на подмес воды от источника при открытом клапане, либо через перемычку самого клапана при закрытом патрубке. Такая схема также относится к количественному регулированию. Недостатком такой схемы является увеличение напора насоса на величину сопротивления регулирующего клапана в открытом состоянии. | |
С трехходовым клапаном, работающим на перепуск потока горячей воды в обратный трубопровод тепловой сети. При потребности в нагреве воздуха в калорифере порт регулирующего клапана входит в режим «открыто», циркуляция теплоносителя идет через калорифер на прямых параметрах. В случае, когда температура достигла уставки, система автоматики начинает закрывать порт клапана со стороны калорифера, тем самым осуществляя перепуск теплоносителя из подачи в обратный трубопровод. Циркуляция на нагревателе осуществляется циркуляционным насосом через перемычку во внутреннем контуре. | |
Принцип выбора схемы регулирования в зависимости от источника тепла
В зависимости от того к какому источнику теплоснабжения подключаются узлы регулирования приточных установок на стадии проектирования определяется выбор схемы узлов обвязки калориферов.
Так, например, если источником тепла является центральная водогрейная котельная, работоспособность оборудования которой не зависит от минимальной температуры возвращаемого теплоносителя, выбор останавливают на простейшей схеме регулирования № 3. В этом случае система теплоснабжения работает в стандартном режиме на постоянном расходе теплоносителя, что защищает контур котельных установок от перегрева и выхода из строя.
Схема №2 используется, если источником тепла являются тепловые сети с независимым подключением системы теплоснабжения при помощи пластинчатого теплообменника, а в сети поддерживается давление соответствующее рабочему давлению трехходового клапана. При этом сетевой насос на внутреннем контуре пластинчатого теплообменника должен иметь встроенный или внешний частотный преобразователь, для корректировки расходных параметров в контуре.
Также данную схему можно применять при зависимом или независимом подсоединении к котельной при условии частотного регулирования сетевых насосов контура вентиляции.
Схема №1 является наиболее универсальной схемой регулирования в узлах обвязок калориферов, но при этом и самая дорогая, так как двухходовые седельные клапаны, как правило, в несколько раз дороже трехходовых. Такая схема идеально подходит для зависимого присоединения к тепловым сетям, так как происходит контроль минимальной температуры обратного теплоносителя, перепад давления со стороны теплоносителя позволяет подбирать клапан с наименьшим коэффициентом Kv, что позволяет системе и автоматике максимально быстро реагировать на потребность калориферов в тепловой мощности.
Подбор основного оборудования для узлов теплоснабжения калориферов
Основное условие корректной работы узла обвязки воздухонагревателя — это соответствующий выбор схемы регулирования, правильный подбор регулирующего клапана и циркуляционного насоса.
Подбор регулирующих клапанов
Основными характеристиками регулирующих клапанов как двухходовых так и трехходовых являются диаметр, рабочее и максимальное давление и температура, а также главный коэффициент Kv.
Kv — это коэффициент пропускной способности клапана, означает как расход клапан способен пропустить через себя в открытом состоянии при потерях давления на нем 10 метров водяного столба.
Где G — расчетный расход воды калорифера, м3/ч;
∆p — перепад давления на клапане, бар
Ƥ — плотность теплоносителя.
При известном расходе теплоносителя и допустимом перепаде давления перед узлом по формуле определяется коэффициент Kv и в дальнейшем принимается ближайшее большее значение из каталога производителя. Также вместо расчета коэффициента по формулам можно воспользоваться номограммами подбора клапанов, которые каждый производитель разрабатывает под свой ассортимент регулирующей арматуры.
Правильность подбора можно определить сравнением с диаметром трубопроводов: клапан всегда должен быть меньшим диаметром.
Чем меньше диаметр клапана, тем быстрее система регулирует на незначительные колебания температур воздуха или теплосети.
Подбор циркуляционных насосов
Циркуляционные насосы внутреннего контура калориферов подбираются также исходя из принятой схемы регулирования с учетом расчетного расхода теплоносителя и сопротивления регулируемого участка.
Под сопротивлением регулируемого участка принято понимать следующий объем арматуры и трубопроводов:
- Схема регулирования №1 — гидравлические потери давления на воздухонагревателе при расчетном расходе теплоносителя, потери по длине трубопроводов с учетом местных сопротивлений на участке от портов присоединения к калориферу до двухходового клапана, потери давления на обратных клапанах и фильтрах-грязевиках при рабочем засорении. Потери давления на клапане в расчет напора насоса не берутся, т. к. в данной схеме клапан работает на перепаде давления теплосети.
- Схема регулирования №2 — гидравлические потери давления на воздухонагревателе при расчетном расходе теплоносителя, потери по длине трубопроводов с учетом местных сопротивлений на участке от портов присоединения к калориферу до трехходового клапана, сопротивление трехходового клапана через байпасную линию, потери давления на арматуре.
- Схема регулирования №3 — гидравлические потери давления на воздухонагревателе при расчетном расходе теплоносителя, потери по длине трубопроводов с учетом местных сопротивлений на участке от портов присоединения к калориферу через внутреннюю перемычку, потери давления на арматуре.
Как видно напор насоса при равных начальных условиях в 1 и 3-й схеме регулирования меньше, чем во 2-й схеме.
При известном расходе теплоносителя и рассчитанному напору, то есть рабочей точке насоса по графикам производят подбор серии и модели насоса. При подборе трехскоростных циркуляционных насосов аналогичных 100-й серии Grundfos – UPS, рекомендуется подбор выполнять на средней скорости.
| P/S. от директора компании ООО «Регион»: | |
Если вы зашли к нам на сайт не просто в процессе изучения «работы сайта», а с целью найти решения Вашей инженерной задачи, моя компания готова выполнить для Вас базовый инжиниринг или проект и помочь принять верное решение. Мы сотрудничаем с крупнейшими Российскими и Европейскими производителями, что позволяет предлагать максимально выгодные решения с точки зрения капитальных и эксплуатационных затрат. В отдельных случаях – при заключении контракта на поставку крупного инженерного оборудования мы готовы выполнить разработку рабочего проекта Бесплатно. Мы не навязываем оборудование собственного производства, мы предлагаем варианты решения Вашей инженерной задачи по открытой, обоснованной цене, на базе передовых решений и опыта. С уважением, генеральный директор ООО «Регион» Телефон для связи: +7 (812) 627-93-38 | |
| Связаться с нами вы можете с 9.00 – 18.00 (пнд – пят). Наш специалист всегда ответит на Ваши вопросы и проконсультирует по возможным решениям тех или иных задач по телефону или по запросу на почту market@dc-region.  ru. | +7 (931) 350 04 34 +7 (963) 306 04 27 | по номеру +7 (911) 130 08 19 Наш Skype: dc-region Наш Telegram по номеру: +7 (911) 130 08 19 |
Мы в социальных сетях
- Пользовательское соглашение
- Политика обработки персональных данных

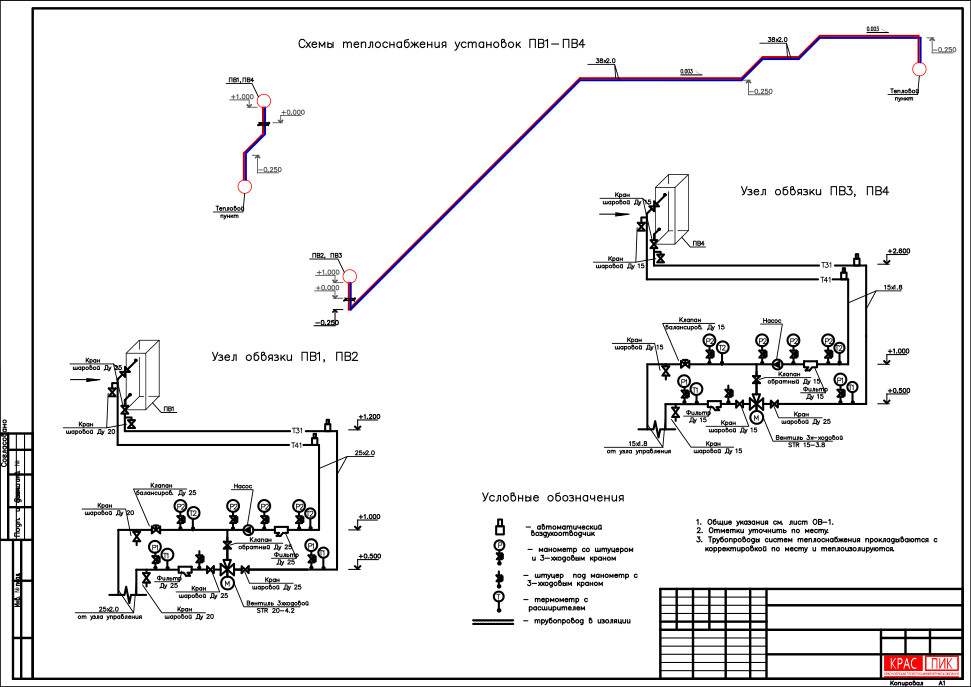

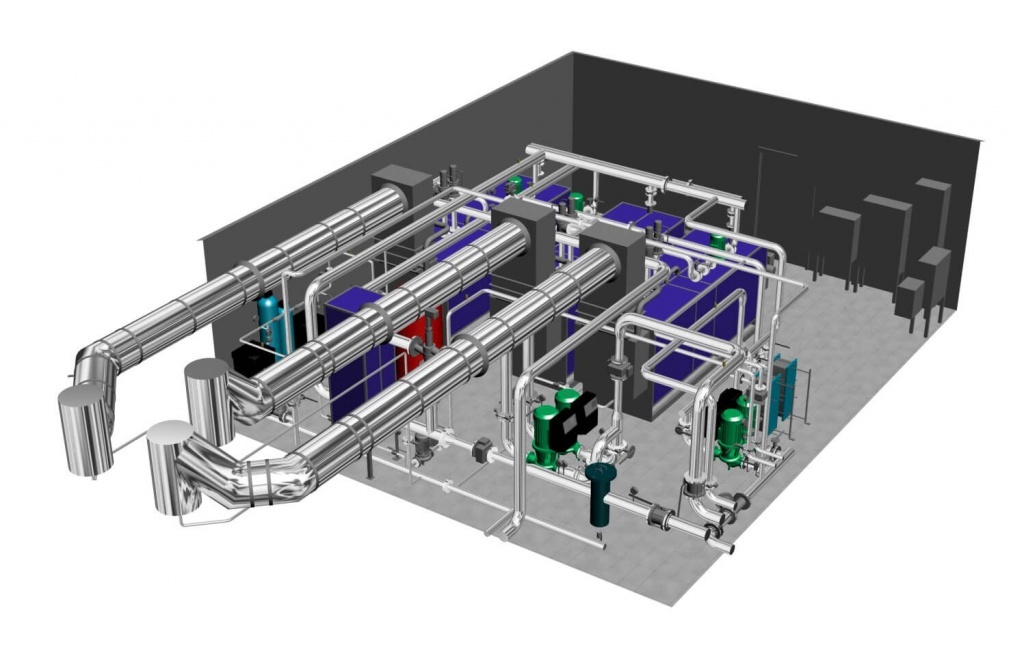

Теплоснабжение систем вентиляции – проектирование и монтаж.
|
В зимний период, в системах приточной вентиляции необходимо подогревать воздух с улицы, прежде чем подать в помещение.
Система призванная решать эту задачу и называется: теплоснабжение калориферов приточных систем.
Эта важнейшая сантехническая система часто бывает забыта при производстве работ, что влечет за собой впоследствии невозможность нормальной эксплуатации вентиляции. |
НАША КОМПАНИЯ ПРЕДЛАГАЕТ ВАМ И ВАШИМ КЛИЕНТАМ:
- Проектирование систем теплоснабжения калориферов;
- Поставку и сборку смесительных узлов;
- Монтаж системы теплоснабжения калориферов.

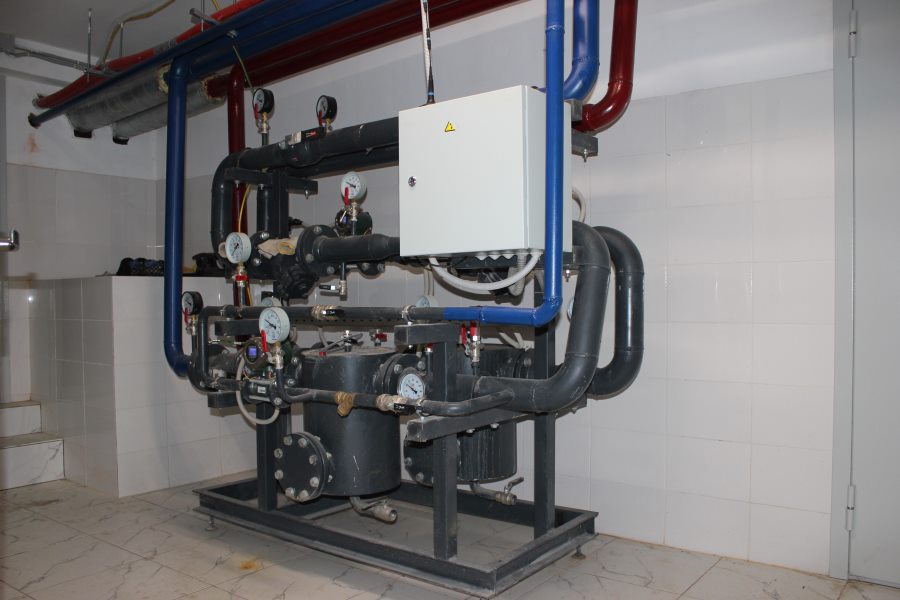

Система теплоснабжения калориферов чаще всего состоит из:

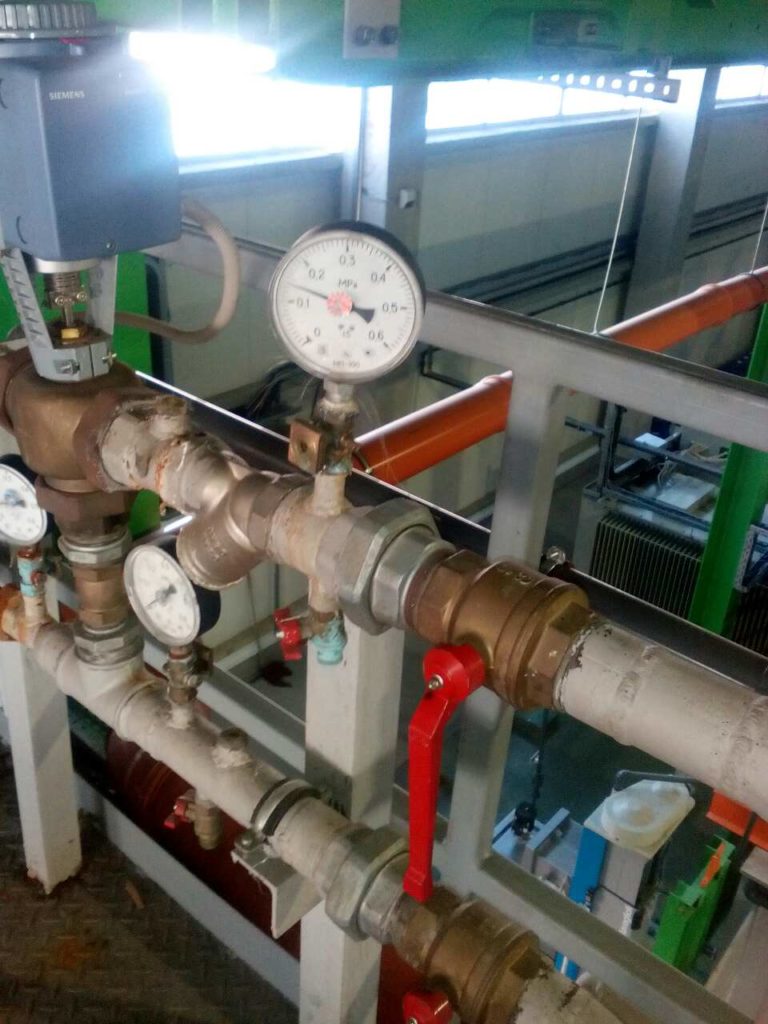

- Смесительных узлов, задача которых регулировать расход теплоносителя через калорифер посредством частичного открытия трех (двух) ходового клапана;
- Запорной арматуры, которая позволяет обслуживать узел обвязки, менять вышедшее из строя оборудование;

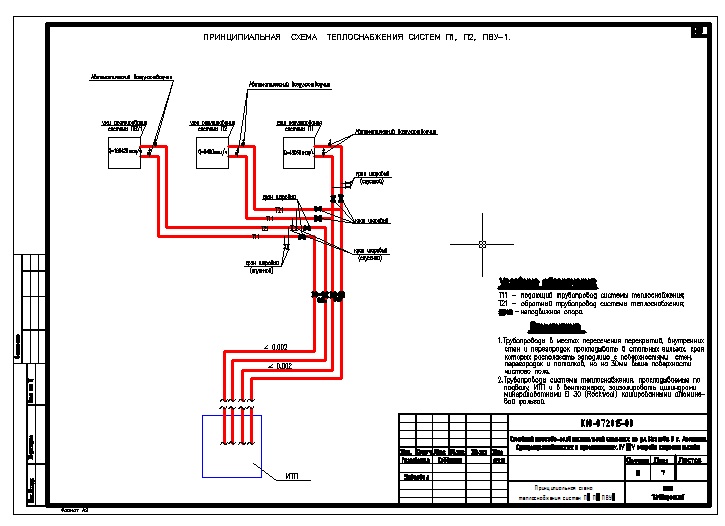

- Трубной разводки от источника тепла (ИТП) до калориферов систем.
Теплоносителем в системах теплоснабжения вентиляции служит:
- Вода с параметрами 90 / 70 гр. С, 80 / 60 гр. С;
- Перегретый пар с параметрами 110 / 70 гр. С;
- Раствор этиленгликоля в воде с различным процентным содержанием: от 10% до 40%.
Вода с различными параметрами наиболее распространенный теплоноситель. Для большинства объектов административного назначения именно вода предлагается тепловыми сетями в качестве источника тепла для нужд вентиляции.
Перегретый пар используется на больших промышленных объектах. Энергоэффективность такого теплоносителя выше, однако такое решение требует внимательности при заказе вентиляционного оборудования (теплообменники должны быть приспособлены для использования пара), тщательной изоляции трубопроводов, повышенной аккуратности при монтаже.
Раствор этиленгликоля используется в том случае, если приточные установки расположены на улице (в неотапливаемом помещении). Для предотвращения замерзания калориферов в зимнее время выполняется переход с традиционного теплоносителя (вода / пар) на этиленгликоль посредством установки переходного теплообменника, установки дополнительной насосной группы. При этом часть тепла (5-10%) теряется на переходном теплообменнике, однако система теплоснабжения гарантированно защищена от обмерзания в зимний период.
Обращаем Ваше внимание, что вода от системы отопления не подходит для нужд теплоснабжения вентиляции, она имеет другой температурный график, обычно ее банально недостаточно.
При проектировании Вашего ИТП не забудьте учесть расход теплоносителя для нужд вентиляции, выполнить врезки.
Оставить заявку
– инженерное мышление
Установки обработки воздуха Установки обработки воздуха. В этой статье мы узнаем, как работают блоки обработки воздуха или AHU. Мы рассмотрим различные примеры типичных кондиционеров, а также анимацию для таких компонентов, как заслонки, нагревательные и охлаждающие змеевики, тепловые колеса, увлажнители, вращающиеся змеевики, теплообменники и многое другое, чтобы помочь вам изучить проектирование ОВКВ.
Прокрутите вниз, чтобы просмотреть обучающее видео на YouTube
🏆 Хотите больше бесплатных курсов по HVAC? Создайте свой бесплатный профиль обучения Danfoss Learning, нажав здесь
Присоединяйтесь к обучению Danfoss и получите доступ к сотням онлайн-курсов по широкому кругу инженерных тем.
Регистрация бесплатна, и вы можете войти в систему в любое время, что означает, что вы можете учиться в своем собственном темпе. Сдайте экзамены и получите сертификаты по многим курсам.
Начните учиться прямо сейчас. Создайте свой бесплатный профиль обучения Danfoss — http://bit.ly/AHUDanfossLearning
Итак, где мы можем найти вентиляционные установки?
Расположение кондиционеров в зданияхУстановки кондиционирования воздуха, которые обычно имеют аббревиатуру AHU, находятся в средних и крупных коммерческих и промышленных зданиях.
Они обычно располагаются в подвале, на крыше или на этажах здания. Приточно-вытяжные установки будут обслуживать определенную область или зону внутри здания, например, восточную сторону, или этажи с 1 по 10, или, возможно, одну цель, например, только туалеты в здании. Поэтому очень часто можно найти несколько кондиционеров вокруг здания.
В некоторых зданиях, особенно в старых высотных зданиях, имеется только один большой кондиционер, обычно расположенный на крыше.
Они будут снабжать все здание. У них может не быть обратного канала, в некоторых старых конструкциях воздух просто выходит из здания. Эта конструкция больше не так распространена в новых зданиях, потому что она очень неэффективна, теперь чаще всего используется несколько небольших кондиционеров, снабжающих разные зоны. Здания также более герметичны, поэтому нам нужен обратный канал для регулирования давления внутри здания.
Итак, для чего предназначена вентиляционная установка?
Состояние вентиляционных установок и распределение воздуха в здании. Они забирают свежий окружающий воздух снаружи, очищают его, нагревают или охлаждают, возможно, увлажняют, а затем направляют его через воздуховоды в предусмотренные зоны внутри здания. У большинства агрегатов будет дополнительный воздуховод, чтобы затем отводить использованный грязный воздух из помещений обратно в вентиляционную установку, где вентилятор выбрасывает его обратно в атмосферу. Часть этого возвратного воздуха может быть рециркулирована обратно в подачу свежего воздуха для экономии энергии, мы рассмотрим это позже в этой статье.
В противном случае, если это невозможно, тепловую энергию можно извлекать и подавать на приток свежего воздуха. Опять же, мы рассмотрим это позже более подробно.
Давайте посмотрим на простые, типовые проекты, а затем рассмотрим более сложные.
Вентиляционная решетка агрегата кондиционирования воздухаВ этой самой базовой модели у нас есть два корпуса кондиционера для приточного и возвратного воздуха. В самой передней части на входе и выходе каждого корпуса у нас есть решетка для предотвращения попадания предметов и диких животных в механические компоненты внутри кондиционера.
Заблокирована воздухозаборная решетка агрегатаНа этом фото видно, что воздухозаборник агрегата засосал бы целую кучу мусора, если бы не было решетки, вот почему это важно.
Заслонки AHU На входе корпуса свежего воздуха и выпуске корпуса возвратного воздуха у нас есть несколько заслонок. Демпферы представляют собой несколько листов металла, которые могут вращаться. Они могут закрываться, чтобы предотвратить вход или выход воздуха, они могут открываться, чтобы полностью впускать или выпускать воздух, а также могут изменять свое положение где-то посередине, чтобы ограничить количество воздуха, которое может входить или выходить.
После демпферов у нас будут фильтры. Они там, чтобы попытаться поймать всю грязь и пыль и т. д. от попадания в аху и здание. Если у нас нет этих фильтров, пыль будет скапливаться внутри воздуховодов и внутри механического оборудования, она также попадет в здание и будет вдыхаться жильцами, а также сделает здание грязным. Итак, мы хотим удалить как можно больше этого. На каждом блоке фильтров у нас будет датчик давления. Это позволит определить, насколько загрязнены фильтры, и предупредит инженеров о том, что пришло время заменить фильтры. Поскольку фильтры собирают грязь, количество воздуха, которое может пройти через них, ограничивается, что вызывает падение давления на фильтрах. Как правило, у нас есть несколько панельных фильтров или предварительных фильтров для улавливания самых крупных частиц пыли. Затем у нас есть несколько мешочных фильтров для улавливания более мелких частиц пыли. Ранее мы подробно рассмотрели фильтры ahu. Вы можете посмотреть видеоинструкцию по этому вопросу, нажав здесь.
Следующее, что мы найдем, это охлаждающий и нагревательный змеевик. Они предназначены для нагрева или охлаждения воздуха. Температура приточного воздуха измеряется на выходе из кондиционера и на входе в воздуховод. Это должна быть расчетная температура, чтобы люди внутри здания чувствовали себя комфортно, эта расчетная температура называется заданной температурой. Если температура воздуха ниже этого значения, нагревательный змеевик будет добавлять тепло, чтобы повысить температуру воздуха и довести ее до заданного значения. Если воздух слишком горячий, охлаждающий змеевик будет отводить тепло, чтобы понизить температуру воздуха и достичь заданного значения. Змеевики представляют собой теплообменники, внутри змеевика находится горячая или холодная жидкость, обычно что-то вроде нагретой или охлажденной воды, хладагента или пара. Мы подробно обсуждали это ранее, вы можете посмотреть видеоурок, нажав здесь.
Вентилятор приточного агрегата Далее у нас будет вентилятор.
Это будет втягивать воздух снаружи, а затем через заслонки, фильтры и змеевики, а затем выталкивать его в воздуховоды вокруг здания. Центробежные вентиляторы очень распространены в старых и существующих вентиляционных установках, но теперь вентиляторы EC устанавливаются, а также модернизируются для повышения энергоэффективности. Поперек вентилятора у нас также будет датчик давления, он будет определять, работает ли вентилятор. Если он работает, то он создаст перепад давления, мы можем использовать это, чтобы обнаружить сбой в оборудовании и предупредить инженеров о проблеме. У нас также, вероятно, будет датчик давления в воздуховоде вскоре после вентилятора, он будет считывать статическое давление, а в некоторых вентиляционных установках скорость вентилятора контролируется в результате давления в воздуховоде, поэтому мы также очень часто находим привод с переменной скоростью, подключенный к вентилятору для систем с переменным объемом. Мы рассмотрели системы VAV отдельно, вы можете посмотреть видеоурок, нажав здесь.
Затем у нас есть воздуховоды, которые будут направлять воздух вокруг здания в предусмотренные зоны. Мы также вернем некоторые воздуховоды, по которым весь использованный воздух из здания будет возвращаться в отдельную часть кондиционера. Этот возвратный агрегат обычно располагается рядом с подачей, но это не обязательно, он может быть расположен в другом месте. Если вы хотите узнать, как рассчитать размеры и спроектировать воздуховод, вы можете посмотреть обучающее видео, нажав здесь.
Возвратная заслонка и вентиляторВозвратная установка в самой простой форме имеет внутри только вентилятор и заслонку. Вентилятор втягивает воздух со всего здания, а затем выталкивает его из здания. Заслонка расположена на выходе из корпуса агрегата и закрывается при выключении агрегата.
Это очень простая и типичная вентиляционная установка. Итак, что еще мы можем найти?
Вентиляционная установка Frost Coil Если вы находитесь в холодной части мира, где температура воздуха достигает точки замерзания или близка к ней.
Тогда, вероятно, мы найдем предпусковой подогреватель на входе в воздухозаборник. Обычно это электронагреватель. Когда температура наружного воздуха достигает примерно 6°C (42,8F), включается обогреватель и нагревает воздух, чтобы защитить внутренние компоненты от замерзания. В противном случае нагревательные и охлаждающие змеевики внутри могут замерзнуть и взорваться.
Что насчет контроля влажности? В некоторых зданиях необходимо контролировать влажность воздуха, который они подают в здание. Мы найдем датчик влажности на выходе приточного кондиционера для измерения влажности приточного воздуха, он также будет иметь заданное значение того, сколько влаги должно быть в воздухе по проекту.
Если содержание влаги в воздухе ниже этого значения, нам необходимо ввести влагу в воздух с помощью увлажнителя, обычно это одна из последних вещей в вентиляционной установке. Это устройство обычно либо добавляет пар, либо распыляет водяной туман в воздух.
Многие стандартные здания офисного типа в Северной Европе и Северной Америке отключили свои блоки влажности или удалили их для экономии энергии. Хотя они по-прежнему имеют решающее значение для таких мест, как магазины документов и компьютерные классы.
Если воздух слишком влажный, его можно уменьшить с помощью охлаждающего змеевика. Когда воздух попадает на охлаждающий змеевик, холодная поверхность вызывает конденсацию влаги в воздухе и ее вытекание. Под охлаждающим змеевиком вы найдете дренажный поддон для сбора воды и ее слива. Охлаждающий змеевик можно использовать для дальнейшего снижения содержания влаги за счет отвода большего количества тепла, но, конечно, это снизит температуру воздуха ниже заданного значения подачи, если это произойдет, то можно также включить нагревательный змеевик, чтобы снова поднять температуру. это будет работать, хотя это очень энергоемко.
Рекуперация энергии
Циркуляционный змеевик – установка обработки воздуха Если приточные и вытяжные агрегаты расположены в разных местах, то обычным способом рекуперации части тепловой энергии является использование циркуляционного змеевика.
При этом используется змеевик как в подающем, так и в возвратном кондиционере, которые подключаются через трубопровод. Насос обеспечивает циркуляцию воды между ними. Это заберет отработанное тепло из вытяжного агрегата и добавит его к приточному агрегату. Это снизит потребность нагревательного змеевика в тепле, когда температура наружного воздуха ниже заданной температуры приточного воздуха, а температура возвратного воздуха выше заданного значения, в противном случае тепло будет отбрасываться в атмосферу. Поэтому нам понадобится датчик температуры воздуха в возвратном агрегате на входе, и, вероятно, у нас будут датчики температуры воздуха после теплообменника возврата, а также перед входом свежего воздуха. Они будут использоваться для управления насосом, а также для измерения эффективности. Поскольку насос будет потреблять электроэнергию, его включение экономически выгодно только в том случае, если сэкономленной энергии больше, чем потребляет насос.
Еще одна очень распространенная версия, с которой мы столкнемся, заключается в установке воздуховода между вытяжкой и впуском свежего воздуха.
Это позволяет рециркулировать часть отработанного воздуха обратно во впуск свежего воздуха, чтобы компенсировать потребность в нагреве или охлаждении. Это безопасно и полезно для здоровья, но вам нужно убедиться, что выхлопной воздух имеет низкое содержание СО2, поэтому нам нужны датчики СО2, чтобы контролировать это. Если уровень СО2 слишком высок, повторное использование воздуха невозможно, смесительная заслонка закроется, и весь возвратный воздух будет выброшен из здания. В режиме рециркуляции основные впускные и выпускные клапаны не будут полностью закрыты в этой настройке, потому что нам все еще требуется минимальное количество свежего воздуха для входа в здание. Мы можем использовать это зимой, если возвратный воздух теплее наружного воздуха, и мы можем использовать это летом, если возвратный воздух холоднее наружного воздуха, в соответствии с заданной температурой приточного воздуха, поэтому нам также понадобится некоторая температура. датчики на впуске, обратке и сразу после зоны смешения.
Некоторым зданиям требуется 100% свежий воздух, поэтому эту стратегию нельзя использовать везде, это диктуется местными законами и правилами.
Еще один вариант, с которым мы можем столкнуться, — это тепловое колесо. Это очень распространено в новых компактных кондиционерах. При этом используется большое вращающееся колесо, половина которого находится в потоке отработанного воздуха, а половина – во впуске свежего воздуха. Колесо будет вращаться, приводимое в движение небольшим асинхронным двигателем, который при вращении забирает нежелательное тепло от потока выхлопных газов и поглощает его материалом колеса. Затем колесо вращается во впускной поток свежего воздуха, этот воздух имеет более низкую температуру, чем выхлопной поток, поэтому тепло будет передаваться от колеса в поток свежего воздуха, который, очевидно, нагревает этот входящий поток воздуха и, таким образом, снижает потребность в нагревательный змеевик. Это очень эффективно, но некоторое количество воздуха будет просачиваться из вытяжного в поток свежего воздуха, поэтому его можно использовать не во всех зданиях.
Еще одна версия, с которой мы можем столкнуться, это воздушный пластинчатый теплообменник. При этом используются тонкие листы металла для разделения двух потоков воздуха, чтобы они вообще не соприкасались и не смешивались, разница температур между двумя воздушными потоками вызовет передачу тепла от горячего выхлопного потока через металлические стенки теплообменник и в холодный впускной поток.
Приточно-вытяжная установка — различные системы ОВКВ
Приточно-вытяжная установка (AHU) — это основная система ОВКВ, состоящая из компонентов, предназначенных для кондиционирования и циркуляции воздуха. Компонентами AHU являются воздуходувка, нагревательные/охлаждающие элементы, смесительная камера, фильтрация, заслонки и органы управления.
Компоненты:
Воздуходувка/вентилятор
Он производит большее давление на объем воздуха, но производит больше шума, чем осевые вентиляторы. Загнутые назад или наклоненные лопасти имеют более высокий КПД, чем загнутые вперед или радиальные лопасти, а лопасти с аэродинамическим профилем, загнутые назад и имеющие двойную толщину, имеют самый высокий КПД.
Вентилятор регулирует скорость потока воздуха, работая на заданной или переменной скорости.
Большие коммерческие системы имеют несколько воздуходувок.
Нагревательный/охлаждающий элемент
Нагревательные и охлаждающие змеевики, обычно изготовленные из меди, нагревают или охлаждают воздух, когда он проходит над ними. Коммерческие кондиционеры обычно используют горячую воду или пар для нагревательных змеевиков и охлажденную воду для охлаждающих змеевиков. Бойлеры обеспечивают горячую воду или пар, а чиллеры обеспечивают охлажденную воду. Воздух также можно нагревать с помощью электрического, газового или масляного тепла.
Смесительная камера
Смесительная камера объединяет заданные пропорции наружного и возвратного воздуха с приточным воздухом. Смешивание с наружным воздухом сохраняет воздух в помещении свежим, снабжая его кислородом. Это также полезно для предварительного охлаждения или подогрева наружного воздуха перед его прохождением через змеевики с использованием возвратного воздуха, температура которого ближе к желаемой.
Фильтр
Фильтры удаляют из воздуха твердые частицы, включая пыль, пыльцу и плесень, и обычно представляют собой волокнистый материал. В зависимости от области применения для удаления молекулярных загрязнителей могут потребоваться фильтры более тонкой очистки или химические воздушные фильтры. Фильтры необходимо регулярно заменять, чтобы предотвратить засорение или загрязнение.
Заслонки
Заслонка – это клапан или набор лопастей, которые открываются и закрываются для управления потоком воздуха.
Амортизаторы
расположены в смесительной камере для контроля соотношения возвратного воздуха и
наружного воздуха и количество вытяжного воздуха. Они также регулируют расход приточного воздуха в системе.
Элементы управления
Элементы управления управляют различными компонентами кондиционера, регулируя расход воздуха, температуру, влажность и качество воздуха. Управление может быть ручным или автоматическим и различаться по сложности. Простые системы могут быть только двухпозиционными, с контролем температуры или без него. Более сложные системы управления могут быть полностью автоматизированы с использованием датчиков температуры, влажности, исполнительных механизмов и двигателей.
Увлажнитель
Увлажнитель необходим в холодном климате для повышения относительной влажности сухого наружного воздуха. Можно использовать несколько способов увлажнения. Испарительное увлажнение обдувает резервуар сухим воздухом для испарения воды.
Испаритель выдувает пар прямо в поток воздуха. Распылительный туман рассеивает воду в воздухе с помощью форсунки для распыления мелких капель. Ультразвуковой увлажнитель вибрирует пресную воду на ультразвуковой частоте, заставляя воду образовывать туман. Увлажненная среда представляет собой тонковолокнистую среду, которая остается влажной при прохождении через нее воздуха.
Устройство рекуперации тепла
Устройство утилизации тепла представляет собой теплообменник, расположенный между потоками вытяжного и приточного воздуха. Это обеспечивает экономию энергии и увеличение производительности за счет передачи тепла от вытяжного воздуха к приточному воздуху перед его кондиционированием. Некоторыми распространенными типами являются теплообменник с поперечными пластинами, тепловое колесо, вращающийся змеевик и тепловая трубка.
Виброизолятор
Воздуходувки, особенно в больших системах, создают большое количество вибрации и шума, которые могут передаваться по воздуховодам.
Виброизоляторы представляют собой гибкие секции, которые часто размещают на обоих концах воздухообрабатывающего агрегата и между вентилятором и остальной частью агрегата. Отсек вентилятора также может быть размещен на пружинах для дальнейшего ограничения вибрации. Виброизоляторы гасят вибрацию, передаваемую воздуховодам.
Взаимодействия:
Устройство рекуперации тепла расположено рядом со смесительной камерой для повышения энергоэффективности за счет предварительной обработки приточного воздуха. Затем приточный воздух проходит через фильтр перед основными частями воздухообрабатывающего агрегата для защиты этих компонентов. Вентилятор всасывает воздух над нагревательными или охлаждающими змеевиками и продувает его по воздуховодам. Весь процесс регулируется органами управления, которые определяют скорость потока и качество воздуха, регулируя заслонки и температуру воздуха, регулируя жидкость в змеевиках. Ниже показана типичная бытовая система обработки воздуха для отопления.
Взаимодействие системы показано на рисунке ниже.
Вентиляционная установка похожа на первичную/вторичную систему пакетного блока. Разница в том, что вентиляционная установка предназначена для использования внутри помещений, а агрегаты предназначены для использования вне помещений, обычно располагаясь на крыше.
Системные отношения
нагревательные/охлаждающие змеевики кондиционера взаимодействуют с другими первичными системами ОВКВ котлы и чиллеры. Котлы обеспечивают горячую воду или пар для нагревательные змеевики и чиллеры обеспечивают охлажденную воду для охлаждающих змеевиков. Горячая вода для нагревательных змеевиков также может быть обеспечена первичной системой солнечных панелей горячего водоснабжения.
вентиляционная установка также взаимодействует со вторичной системой блока VAV.
AHU обеспечивает кондиционированный воздух для здания и общий воздух.
