Теплотрасса от дома до бани
При строительстве загородного дома возникает необходимость в обеспечении коттеджа автономной системой отопления. Это проблема связана с тем, что вдали от населенных пунктов – в деревнях, коттеджных поселках или в садовых товариществах полностью отсутствую магистрали центрального отопления.
При создании проекта загородного дома нужно уделять особое внимание наличию помещения котельной. Там будет располагаться все необходимое оборудование для отопления.
Современные отопительные котлы и насосы обладают пониженным шумообразованием. Однако при их работе все равно присутствует незначительный шум.
По этой причине многие домовладельцы строят отдельно стоящее помещение котельной. Как правило, это помещение присоединяется к гаражу или другим хозяйственным постройкам.
При строительстве отдельно стоящего помещения котельной, как и при строительстве на участке бани, возникает необходимость прокладки теплотрассы от котельной (бани) до дома.
Можно, конечно, пойти по пути строительства теплотрассы магистральной системы отопления городского типа – железобетонные лотки. Данный способ строительства теплотрасс является более затратным. В большинстве случаев не подходит для частного использования.
Но есть способ лучше!
Монтаж теплотрассы из утепленной трубы
Теплотрасса от котельной до дома – самый идеальный способ организовать автономную отопительную в загородном доме. Если помещение котельной еще отсутствует, то необходимо заняться ее проектированием.
При строительстве котельной в непосредственной близости от загородного дома требуется, чтобы внешний вид котельной гармонично сочетался с дизайном дома и ландшафтом.
При наличии готового помещения котельной возникает вопрос о создании надежной теплотрассы от котельной до дома.
Для достижения этой цели используются специальные трубы для отопительной системы. Выбор производителей данной продукции сейчас довольно широк. Можно использовать и подручные средства и материалы.
Так же можно сделать теплотрассу от бани до дома своими руками.
Но, теплотрасса от котельной до дома – это ответственное сооружение. Работу по прокладке теплотрассы лучше всего доверить профессионалам. Это позволит вам наслаждаться теплом в доме долгие годы.
Специалисты строительной компании “Дом Мечты” при производстве работ по прокладке теплотрассы в загородном доме применяют специальные трубы. Мы работаем только с проверенными производителями Rechau и Uponor.
Трубам из сшитого полиэтилена не страшны временные отключения в помещении котельной котла системы отопления. Однако стоит учитывать еще один факт. При отключении отопления на долгий период времени какой бы хороший и дорогостоящий материал ни был, он все равно может прийти в негодность от действия морозов.
По этой причине при строительстве и проектировании помещения котельной необходимо предусматривать резервное обеспечение теплом. Оно должно поддерживать тепло при внезапном отключении основного котла.
При прокладке теплотрассы от котельной (бани) до загородного дома основная труба теплотрассы прокладывается на глубине, близкой к глубине промерзания.
Это позволяет снижать неблагоприятные воздействия окружающей среды на теплоноситель.
Строительная компания «Дом Мечты» для прокладки теплотрассы от котельной до загородного дома, применяет специальные теплоизолированные трубы Uponor и Rechau для отопления, горячего и холодного водоснабжения.

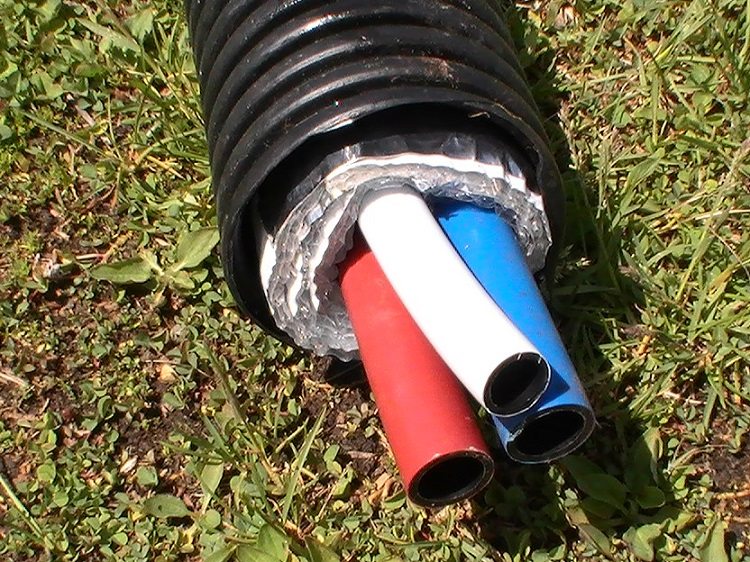

Данная конструкция трубы представляет собой защитный кожух из гофрированного полиэтилена. Внутри кожуха располагается теплоизоляция из вспененного РЕХ с закрытыми порами. Она обеспечивает защиту внутренних труб от замерзания и передачи тепла окружающей среде.
Внутри теплоизоляции располагается труба из сшитого полиэтилена для теплоносителя. В зависимости от назначения количество труб варьируется. Максимальная температура теплоносителя составляет 95 градусов Цельсия.
Для строительства теплотрассы от котельной (бани) до дома применяется обычно двухтрубная система. То есть, подающая и обратная трубы.
Кроме отопления в загородном доме необходима еще и горячая вода. При прокладке теплотрассы уже необходимо применение как минимум четыре трубы системы.
Это необходимо для обеспечения постоянной рециркуляции теплоносителя. Соединение труб осуществляется с применением специальных фитингов.
Как нас найти?
По вопросам строительства и прокладки теплотрассы от котельной (бани) до загородного дома обращайтесь по телефонам:+7(499) 391-22-85.
Свои вопросы и проекты для расчета стоимости строительства теплотрассы для загородного дома присылайте на нашу электронную почту – [email protected].
Специалисты строительно компании «Дом Мечты» проконсультируют Вас по любым вопросам строительства теплотрассы для вашего загородного дома, а также разработают необходимые проекты производства работ.
Стоимость работ по прокладке теплотрассы на вашем загородном участке вы можете узнать, оставив заявку в приведенной ниже форме.
Прокладка теплотрассы для системы отопления своими руками
В статье рассмотрен ряд аспектов, связанных с монтажом предварительно изолированных труб, влияющие на эксплуатацию, надежную работу, герметичность предварительно изолированных труб, заложенных в почву на поверхность земли или в помещении.
Современность и надежность – это требования, которые сейчас требуются в области технического оснащения каждого здания. Аналогичные требования должны быть применены и к внешним установкам. Внешние установки, находящиеся в земле, подвергаются воздействию многих факторов, таких как температура, влажность, большие нагрузки, напряжения и т. В соответствии с ISO15875, предполагается, что срок эксплуатации и нагрева трубопроводов отопления и водоснабжения планируется в течение 50 лет (например, при температуре 90 ° С и давлении до примерно 10 бар).
Предварительно утепленные трубы изготавливаются из опорной трубки, предназначенной для соответствующей среды с соответствующими параметрами (трубы нагрева, трубы для транспортировки питьевой воды, трубы, которые используются в системах отопления и охлаждения, и трубы для переноса других жидкостей) и изоляционный кожух. Среди других важных параметра, влияющих на быстрый монтаж, гибкость, которая облегчает прокладку и обход препятствий и т.
п., устойчивость к старению материала опорной трубы и изоляции.
Как правило использования предварительно изолированных труб стало весьма актуальным в настоящее время, ведь газовые котлы, которые требовали не много, дополняются альтернативными источниками тепла. Твердотопливные системы такие как котлы на дрова нуждаются в идеале отдельного помещения, или располагаются при гаражах или ином хозяйственном помещении на участке. Таким образом лучше всего располагать топливо для котла и оптимизировать процесс обслуживания установки в целом.
Современные решения мировых производителей расширяет выбор изоляционных материалов труб, их энергосберегающие свойства сведены к минимальным потерям. В качестве изоляционных материалов широко распространенные варианты изоляции с вспененного полиэтилена, пенополиуретана, вспененного циклопентаном пенополиуретана, каучука, минеральной или стеклянной ватой и пенопластом.
Изоляция трубы для теплотрассы должна обеспечивать тепловую защиту и защиту от повреждений трубы, размещенной внутри, внешних воздействий.
Важно учесть чтобы свойства материала изоляции обеспечивали долгосрочную надежную работу всей системы. Поверхностный слой должен обеспечивать герметичность, защиту от проникновения грунтовых вод, дождевой воды и тому подобное. Также во время работ, прокладки труб, намотка, сгибание верхней изоляционный слой испытывает нагрузки напряжения. В доступных на рынке трубах является защитный кожух, изготовленный из различных материалов, от тонкой ПЭ-фольги к пластиковым оболочек, устойчивых к внешним воздействиям, что обеспечивает защиту от повреждения и проникновения влаги и других факторов в слой изоляции.
Для обеспечения надежной работы установки, выполненной из предварительно изолированных труб, следует позаботиться о правильном транспортировки и хранения: избегать повреждений, ударов и солнечного излучения во время хранения. Трубы лучшего качества оснащены защитными пробками для защиты от попадания грязи внутрь трубы, их не следует удалять во время транспортировки/хранения и только после составления во время соединения.
Некоторые из производителей предлагают конечные колпачки, усадочные пробки, которые после монтажа труб защищают слой изоляции от влаги внешней среды и тому подобное. Защита труб с заглушками такого типа особенно важен в системах, где внешняя среда наносит вред изоляционном слоя (например, в предварительно утепленных трубах, где изоляционным слоем является пенополиуретан).

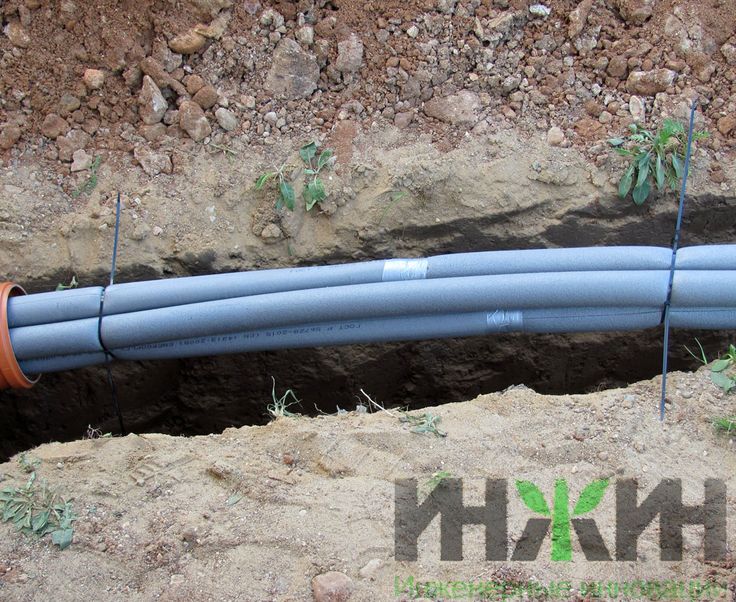

При глубине траншеи до 120 см рекомендуется выполнять раскоп без укрепления стенок траншей (в зависимости от грунта) для более глубоких раскопок рекомендуется выполнять V-образные раскопки. Предварительно изолированные трубы следует устанавливать, сохраняя глубину промерзания, в соответствии с зонами крупнейших морозов в Украине. В связи с необходимостью сохранения определенной гибкости трубы следует соблюдать требования производителей по прокладке труб при низких температурах (например, через затвердевания пластика не рекомендуется прокладывать трубы при температурах ниже 5°C ).
На рисунке 1 представлены примерные размеры отдельных почвенных слоев при установке двух несовместимое предварительно изолированных труб в траншеи.
Правильно подготовленный почвенный слой песка “B” имеет существенное влияние на допустимые нагрузки во время эксплуатации установки. Следует отметить, что минимальное покрытие “C+D” не учитывает нагрузку автомобильных транспортных средств, дорожное движение. При изготовлении установок с предварительно изолированных труб в грунте, чтобы обеспечить герметичность и надежность установок в случае разветвления, следует использовать направления, соответствующие изоляционные соединители, колодцы и т. Такие элементы также обеспечивают соответствующие условия работы, позволяющие нам осуществлять соединения (защищать от попадания почвы, грунтовые воды).

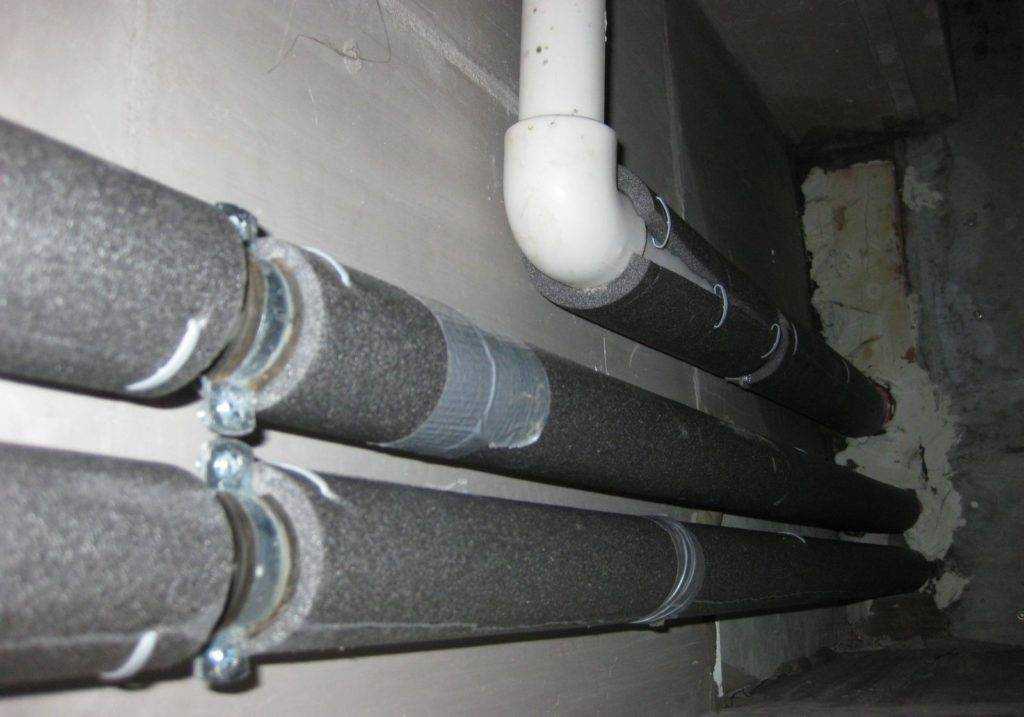

Как при установке в зданиях, по этажам, под потолками, вдоль стен и на земле, следует придерживаться рекомендаций поставщика системы, включая надлежащее размещение опорных точек. Пример установки в помещении ниже: используя опорные точки крепления, как на рисунке 2 (на расстоянии 1 м), мы обеспечиваем защиту трубы от сил на изгиб и перекос.
ненадлежащее устройства пунктов поддержки креплений может привести к серьезных повреждений, такие установки также исключаются из гарантийных условий, предоставляемых производителями.

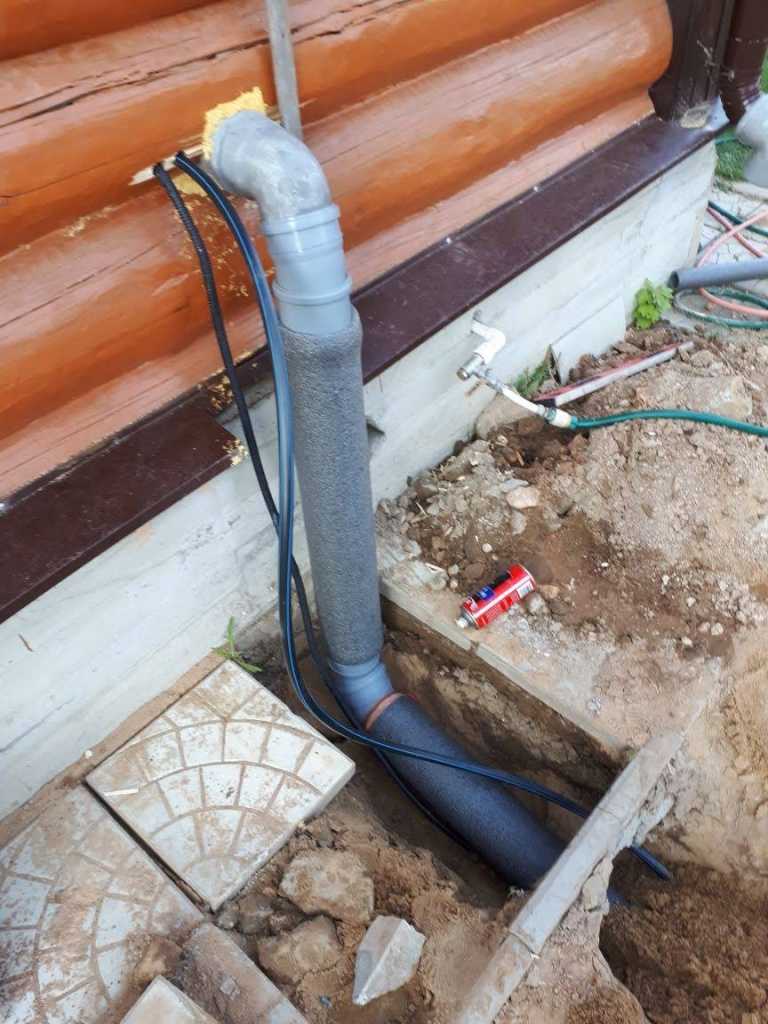

В случае прохода через стен следует позаботиться о том, чтобы отверстия были загерметизированы должным образом: гладкая поверхность с соответствующим диаметром просверленного отверстия позволит сделать плотное примыкание.
Для обеспечения правильной эксплуатации установки с предварительно утепленных труб, проложенных как в земле, так и на поверхности и т.д., очень важно сделать надежные соединения, чтобы обеспечить их герметичность и надежность системы в целом. Прежде чем осуществить соединение – независимо от того, с какой системой мы имеем дело – не забудьте подготовить трубу правильным способом, разрезать внутреннюю трубу под прямым углом, заглушку и тому подобное. При подключении соблюдайте инструкций поставщика, используя соответствующие прокладки, шайбы и т.
д. а также детали, которые обеспечат герметичность соединения. На рынке доступны системы с латунными и пластиковыми типами соединений.
После того, как соединение выполнено, необходимо испытания установки под давлением, которое должно пройти до засыпки траншей. При отсутствии документации о проведении таких испытаний гарантию подтвердить нельзя. Испытания на давление проводится в два этапа и заключается в обеспечении испытательного давления в 1,5 раза больше допустимого рабочего давления. Давление нужно давать два раза в течение 30 мин с интервалом 10 минут. В течение 30 минут наблюдения испытательное давление не должен опускаться ниже 0,6 бар, и одной точке испытываемой системы не было разгерметизации. После успешного начального испытания оставьте систему под давлением на 2 часа. По истечении этого времени давление, записанный после первоначального испытания не должен опускаться ниже 0,2 бар.
Теплотрасса от котельного помещения до дома-это самый идеальный метод организовать автономную отопительную система непосредственно в загородном доме.
Если котельное помещение еще отсутствует, то необходимо заняться его проектированием. При строительстве котельной в непосредственной близости от дома нужно, чтобы внешний вид котельного помещения гармонично сочетался с дизайном дома и ландшафтом.
При наличии готового помещения возникает вопрос о создании надежной теплотрассы от котельной до дома. Для достижения данной цели используются специальные трубы для отопительной системы. Выбор производителей данной продукции сейчас довольно широк. Можно использовать подручные средства и материалы и сделать теплотрассу от котельной до дома своими руками.
Теплотрасса от котельного помещения до дома – это ответственное оборудование. Работу по прокладке теплотрассы лучше всего доверить профессиональным монтажникам, имеющие много опыта в монтаже данного оборудования. При прокладке теплотрассы от котельного помещения к дому, основная труба должна монтироваться на глубине близкой о глубины промерзания.
Это дает возможность снижать неблагополучные воздействия окружающей среды на теплоноситель.
Теплотрасса представляет собой защитный кожух из гофрированного полиэтилена. Внутри кожуха расположена теплоизоляция из вспененного PEX с закрытыми порами. Она обеспечивает защиту внутренних труб от замерзания и передачи тепла окружающей среде.
Внутри теплоизоляции расположена труба из сшитого полиэтилена для теплоносителя. В зависимости от назначения количества труб она меняется. Максимальная температура теплоносителя составляет 95°C. Для строительства теплотрассы от котельного помещения до дома, часто применяется обычно двухтрубная система, это и есть подающая и обратная трубы. Так как кроме отопления в загородном доме необходимо еще и горячая вода, тогда при прокладке теплотрассы необходимо применение как минимум четырех трубной системе для обеспечения постоянной циркуляции теплоносителя. Соединение труб для теплотрассы осуществляется по применению специальных фитингов.
Несмотря на простоту доступности материалов, монтаж теплотрассы от котельного помещения до вашего дома, не стоит выполнять своими руками, необходимо довериться профессионалам. Именно они учтут все эти факторы, правильно рассчитывают тепловые потери, помогут подобрать нужные материалы, применяется специальный инструмент, который дает возможность быстро и эффективно выполнять монтаж теплотрассы.
Засыпки котлована должно выполняться слоями толщиной 20 см и ручной трамбовкой (до высоты около 50 см следует утрамбовать вручную, выше – с помощью вибрационного оборудования). Следите за тем, чтобы удалить острые предметы из почвы до засыпки. В почве над трубой, непосредственно над установленными трубопроводами, следует использовать предупредительную пленку с указанием опасности, внизу есть труба под давлением.
В статье рассмотрены многие аспекты, связанных с монтажом предварительно изолированных труб, влияющие на эксплуатацию, надежную работу, герметичность предварительно изолированных труб, заложенных в почву на поверхность земли или в помещении.
Благодаря надлежащей внимательности и соблюдению инструкций производителя, используя высококачественные системы, мы можем обеспечить безопасность и безопасность такой установки.
В частных домовладениях источник тепла не часто находится в доме. Для того, чтобы обеспечить эффективную систему отопления, доставить теплоноситель в помещение необходимо с минимальными потерями. Независимо от того, где проложена – под землей или над землей – следует позаботиться о выборе труб с наиболее подходящего материала и об обеспечении качественной теплоизоляции. В противном случае до 25% тепла даже не дойдет «до двери».
Рекомендуем посмотреть трубу для теплотрассы
Как эффективно отапливать большой старый дом
Старые дома имеют репутацию, верно? Они ломаются. Они сквозняки. Они могут быть дорогими в обслуживании и очень дорогими в обогреве. Но это не обязательно должна быть история вашего дома.
Варианты отопления для старых домов улучшились, и существует множество современных и эффективных вариантов отопления, вентиляции и кондиционирования воздуха для старых домов.
А если вы не совсем готовы финансировать новую систему отопления? Не бойтесь: есть еще хорошие способы снизить расходы на отопление вашего старого дома.
Вот что мы рассмотрим в этой статье:
- Распространенные проблемы эффективного обогрева большого старого дома
- 3 шага к эффективному обогреву старого дома
- Варианты обогрева старых домов
- Как герметизация вашего дома и модернизация изоляции могут навсегда остановить сквозняки
По сути, в этом руководстве вы узнаете, как наконец согреться в своем старом доме (а также получите всю необходимую информацию об умных вариантах ОВКВ для старых домов).
Готовы перестать смотреть телевизор в парке? Давайте углубимся.
Как обогреть большой старый дом — общие проблемы с обогревом старого дома
Во-первых, основная проблема отопления старого дома: стоимость.
Цена на отопление вашего дома сильно различается и зависит от того, где вы находитесь, какой вид топлива вы используете и сколько энергии стоит в вашем районе , но отопление — в целом — дорогое удовольствие.
По данным Energy.gov, отопление вашего дома обычно составляет около 42% вашего счета за коммунальные услуги (TK). Это очень много.
Не хочу подливать масла в огонь, но затраты на энергию выросли за последние пару лет
, что делает ваши счета за отопление еще более дорогими. (И если у вас есть старый дом со сквозняками, вы знаете, что ваши зимние счета могут резко возрасти.) Читать Почему природный газ такой дорогой? , чтобы узнать больше.Но почему обогрев старого дома вообще стоит так дорого? Есть несколько потенциальных злодеев, но сначала мы начнем с приманки.
Старые окна со сквознякамиЕсли ваши окна являются серьезной проблемой, это не обязательно означает, что вам нужно их заменить.
Большинство людей думают, что их старые окна виноваты в сквозняках в их доме, и это понятно.
Оконные компании потратили много денег, убеждая домовладельцев, что их окна являются источником всех их проблем с климат-контролем.
Но — сюрприз! — окна обычно не являются главной причиной. На самом деле, есть много других причин, по которым ваш дом может быть холодным (и вы, вероятно, лично сталкивались с ними, если у вас есть старый дом).
Еще кое-что, на что следует обратить внимание: если ваши окна являются серьезной проблемой, это не обязательно означает, что вам нужно их заменить. На самом деле, вы, вероятно, не должны!
Во многих случаях лучшим вариантом является герметизация окон с помощью метода, называемого герметиком. (Возможно, вы сможете сделать это без предварительной оплаты.)
Читать Работают ли комплекты для утепления окон? или Работают ли тепловые завесы? Узнать больше.
Пробелы в конструкции вашего дома
В старых домах полно дыр, щелей и щелей, через которые может просачиваться холодный воздух. Это не те щели, которые легко увидеть, но они, тем не менее, есть — и они могут заставить ваш дом чувствовать себя абсолютно ледяным внутри.
Вот почему в старых домах сквозит — конструкция старая и успела испортиться (даже в самом лучшем старом доме).
Узнайте , как найти утечки воздуха в вашем доме.
Старая изоляцияДругой распространенной проблемой является изоляция.
В старых домах он часто старый или некачественный, а в некоторых случаях может даже отсутствовать. Если вы не уверены, как выглядит ваша изоляция, вы можете попросить профессионала проверить ее.
(Не забудьте также проверить изоляцию чердака — это важно. Мы поговорим об этом позже в руководстве.)
Неэффективная система отопленияСлон в комнате заключается в том, что иногда ваша система отопления просто не справляется с задачей обогреть весь дом.
Ведь старые дома проектировались под старые системы отопления.
Эти старые системы отопления также работают на ископаемом топливе, что вредно для окружающей среды, качества воздуха в вашем районе и дома, а также для ваших счетов за электроэнергию, в зависимости от типа используемой системы отопления дома.
Узнайте о преимуществах перехода с жидкого топлива на электрическое.
Работа с сертифицированным подрядчиком по обслуживанию дома может помочь вам узнать, как эффективно отапливать большой старый дом и сохранять нагретый воздух внутри вашего дома .Вот 3 шага для эффективного обогрева старого дома
Правда об отоплении большого старого дома заключается в том, что это потребует немного усилий и даже может потребовать некоторых финансовых вложений.
Возможно, вам потребуется обновить изоляцию (или даже систему отопления), чтобы полностью решить проблему.
Хорошие новости? У вас есть варианты — возможно, больше, чем вы думаете.
На самом деле, почти всегда полезно посмотреть, сможете ли вы решить проблему, удерживая имеющееся у вас тепло. (Во многих случаях это может существенно изменить ощущение вашего дома.)
И еще одна хорошая новость: в некоторых местах вы можете обогреть свой старый дом без каких-либо предварительных затрат.
Теперь взгляните на три самых важных варианта.
1. Остановить сквозняки в старом доме
На первый взгляд, этот вариант довольно прост: найти, где есть отверстия, а затем заткнуть их чем-нибудь, чтобы холодный воздух не мог попасть внутрь (и не мог выйти теплый воздух).
Для этого есть две большие стратегии: одна временная, а другая постоянная.
Во-первых, вариант «Сделай сам».
Чтобы временно предотвратить холодные сквозняки, вам необходимо определить места, куда проникает холодный воздух. Вероятные кандидаты включают края дверей и окон и вентиляционные отверстия вашего кондиционера.
Затем вам нужно будет купить, одолжить или установить соответствующие «герметики» для каждой из этих проблем. Поищите в Интернете, и вы найдете множество продуктов, таких как ограничители сквозняков для нижней части дверей, магнитные вентиляционные крышки и уплотнители для пластиковых окон.
Воздушная изоляция настолько эффективна, что, по оценкам EPA, одна только воздушная изоляция может сэкономить до 15% ежемесячных счетов за отопление.
ЭНЕРГЕТИЧЕСКАЯ ЗВЕЗДА
Еще одно распространенное место проникновения холодного воздуха — через неиспользуемый, незапечатанный камин — это, по сути, супермагистрали для холодного воздуха.
Чтобы временно решить эту проблему, вы можете попробовать установить дымоход, каминное покрывало или дымоходную заглушку. Или, если вы никогда не пользуетесь своим камином, вы можете даже навсегда закрыть его.
Здесь есть множество возможных решений, но независимо от того, как вы их применяете, все равно остается основная проблема — заглушки не решают настоящую проблему.
Итак, давайте поговорим о решении, которое это делает.
Навсегда остановите сквозняки (и минимизируйте потери тепла) за счет герметизации вашего дома
Вот неудобная правда: если в вашем старом доме слишком холодно зимой или слишком жарко летом, то, наверное, не стоит винить дверные косяки и окна.
Вместо этого, есть большая вероятность, что виновником является ваш чердак, в частности, то, как ваши чердаки изолированы (или , а не ), а также все щели и щели в вашей крыше и потолках.
Почему ваш чердак вероятный виновник? Что ж, направляя сюда наших учителей третьего класса, жар поднимается. И когда тепловая энергия в вашем старом доме поднимается, ее нужно удерживать внутри.
Но если ваши чердаки плохо утеплены и если ваш старый дом не был загерметизирован профессионалом, тепловая энергия просто уходит через крышу. Когда это происходит, создается гигантский вакуумный эффект, называемый эффектом стека , который втягивает холодный воздух через все остальные щели в вашем доме.
(Если вы когда-нибудь задавались вопросом, почему кажется, что холодный воздух проникает в ваш дом через любую доступную щель, теперь вы знаете — буквально всасывается в .)
Зимой около четверти тепла среднего дома теряется через крышу. И этот процент может быть еще выше для более старого дома из-за того, как построены старые дома.
Вот почему важным шагом к сохранению тепла в вашем старом доме является герметизация .
Если вы никогда не слышали об этом, быстрое объяснение состоит в том, что это процесс поиска и герметизации всех маленьких отверстий в вашем доме, которые пропускают холодный воздух.
Некоторые из этих дыр, конечно, будут в ваших дверях и окнах, но многие из них будут на вашем чердаке, в вашей крыше, в вашем подвале и в ваших подпольях — во всех местах, которые вы, возможно, не проверяли (и, честно говоря, вероятно, не хочется проверять, потому что добраться до них неинтересно).
Герметизация — хорошая идея практически для каждого дома, и вы можете узнать все об этом в нашем Полном руководстве по герметизации воздуха.
Однако, несмотря на то, что воздушная изоляция эффективна, правильно реализовать ее самостоятельно может быть сложно.
Если вы не обучены этой специализированной работе, вы рискуете перегерметизировать свой дом или вообще не загерметизировать его должным образом, тратя впустую материалы, время и собственные усилия!
Короче?
Если в вашем доме много холодного воздуха, есть большая вероятность, что воздушная изоляция вашего фундамента, чердака и остальной части вашего дома будет иметь большое значение для того, чтобы вы чувствовали себя намного более комфортно.
(И, если вы живете в определенных районах, вы часто можете сделать эту работу по герметизации воздуха бесплатно.)
2. Утепление старого дома
Если у вас старый дом, велика вероятность того, что большая часть (или вся) изоляция, которая у вас есть, устарела или имеет низкое качество.
Технологии теплоизоляции сильно продвинулись за последние несколько десятилетий, и их модернизация может существенно повлиять на общий уровень комфорта.
И даже если ваша изоляция приличная, вам может понадобиться проверить, действительно ли она везде в вашем доме. Во многих старых домах и исторических домах есть незаконченные и неизолированные чердаки, которые могут пропустить целую кучу холодного воздуха, если их оставить без внимания.
Именно поэтому у вас наверху так жарко летом. В летнее время тепло излучается с плохо утепленных чердаков в ваш дом . (Прочитайте Как охладить верхний этаж двухэтажного дома, чтобы узнать больше о том, как поддерживать прохладу на верхнем этаже.)
Области вашего дома, которые могут нуждаться в дополнительной изоляции
Лучший способ определить, где вашему дому может потребоваться дополнительная теплоизоляция, — это пройти энергоаудит — систематический процесс определения того, как и где ваш дом теряет тепловую энергию.
Вы можете попытаться провести энергоаудит самостоятельно — некоторые люди так и делают, — но будем честными: это сложная задача, если вы не эксперт по энергетике.
Тем не менее, запланировать профессиональный энергоаудит несложно, и его можно провести дома или с помощью удаленной оценки с предоставленными фотографиями.
В Sealed мы видим, что наши клиенты являются поклонниками удаленного варианта, получая заключение эксперта по собственному графику, не назначая дополнительные встречи, чтобы встретиться с кем-то у вас дома.
Энергоаудит часто доступен бесплатно в вашей местной коммунальной компании, но если это не так, вы обычно можете получить его по разумной цене у специалиста в вашем регионе. (Как бы то ни было, если вы выберете Sealed, он будет включен в ваш общий пакет — ничего дополнительно делать не нужно.)
Создайте тепловую границу, утеплив чердак
Это большой. Как вы видели, ваш чердак может быть одной из основных причин, по которой ваш дом кажется замерзшим, поэтому создание тепловой границы с изоляцией может иметь большое значение для того, чтобы сделать ваше пространство более комфортным.
При правильно изолированном и герметичном чердаке, создающем достаточную тепловую границу, обогрев старого дома становится менее сложной задачей и сокращает потери энергии.
Материалы, используемые в вашем подвале и фундаменте, являются отличными мостами ( тепловые мосты, , если мы переходим к техническим аспектам) для проникновения холода в ваш дом.
Правильная изоляция стен подвала может смягчить эту проблему, а также обеспечить некоторые другие преимущества (например, некоторую защиту от проникновения влаги).
Многие люди думают, что им нужно заменить свои окна, но часто достаточно просто убедиться, что они хорошо изолированы и герметичны. (Правда!)
3. Выберите лучшую систему отопления для старого дома
Хорошо. Допустим, вы загерметизировали и изолировали свой дом (или, по крайней мере, заткнули некоторые дыры), а температура все еще не такая, какой должна быть. А может быть, в одной комнате холодно, а в другой тепло.
Пришло время перейти к следующей стратегии: новой системе отопления. Однако не паникуйте. Мы знаем, что это большие инвестиции, но они того стоят, они повысят стоимость вашего дома, и вы даже сможете получить свою новую энергоэффективную систему отопления без предварительной оплаты.
Небольшое предупреждение, прежде чем мы перейдем к вариантам: не пытайтесь самостоятельно определить размеры и приобрести систему отопления.
Когда вы рассматриваете варианты обогрева большого старого дома, очень важно, чтобы вы работали с кем-то, кто знает, что делает. (Вы же не хотите вкладывать значительные средства, а потом обнаружите, что не решили проблему.)
Вы можете сократить потребление энергии на 50 % при использовании высокоэффективной изоляции, профессиональной герметизации воздуха и обновлении систем отопления, вентиляции и кондиционирования с тепловым насосом с помощью Sealed. Узнать, как.
Способы обогрева старого дома
Во-первых, краткое примечание о вашей стратегии улучшения отопления.
Многие люди полагают, что просто покупка новейшей версии их текущей системы отопления будет наиболее эффективным использованием их долларов на обновление.
Но времена изменились, технологии отопления значительно улучшились, и если вы хотите получить максимальную отдачу от затраченных средств, вам следует серьезно рассмотреть новые, более энергоэффективные варианты отопления.
Рассмотрим основные варианты отопления старых домов:

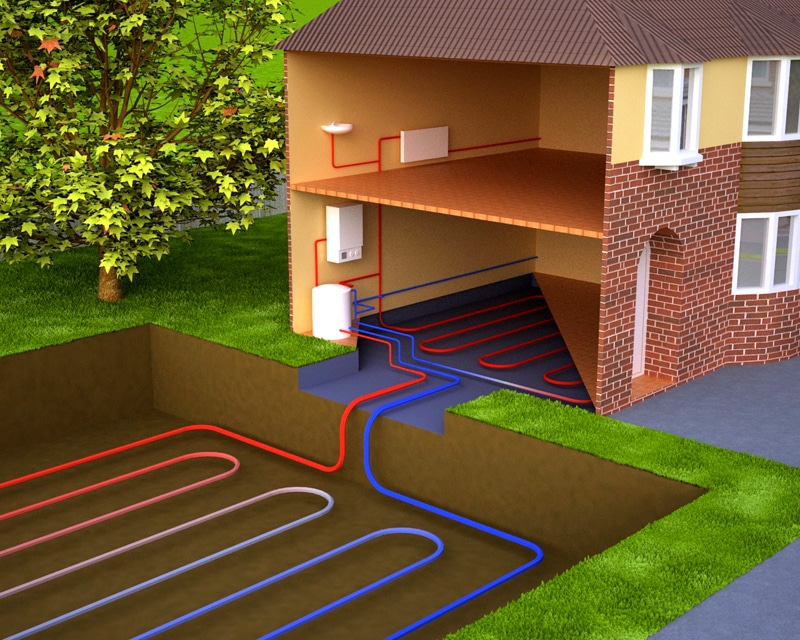

Тепловые насосы – воздушные и геотермальные тепловые насосы
Начнем с лучших. В большинстве случаев тепловые насосы являются наиболее эффективным способом обогрева вашего старого дома.
Они работают, передавая тепло снаружи вашего дома внутрь вашего дома, а также работают как система кондиционирования воздуха в теплое время года — беспроигрышный вариант. Узнайте больше о тепловых насосах в Полном руководстве по тепловым насосам.
Бойлер/радиатор
Нагревают воду до состояния пара.
Они работают на электричестве, газе или нефти и очень распространены в старых исторических домах. (К сожалению — и вы можете знать это из личного опыта — они не очень эффективны.)
Электрический теплый пол
Также известны как плинтусные обогреватели или электронагреватели сопротивления . Это устройства, которые можно индивидуально установить в помещениях, нуждающихся в дополнительном отоплении. Однако они не являются отличным решением для всего дома.
Лучистое локальное отопление
Быстрое решение: просто купите переносной обогреватель и установите его в холодной комнате. Хотя это может работать как временное решение, это один из наименее эффективных, наименее эстетичных и наименее эффективных вариантов.
Печь
Самый распространенный вид отопления в США. Печи работают, вырабатывая тепло на горелках внутри шкафа, и они могут работать на электричестве, природном газе или жидком топливе.
Подогрев пола
Этот тип системы распределяет тепло через пленку или мат под полом (или, иногда, через нагретую воду в трубах). Если в вашем старом доме его еще нет, это может быть чрезвычайно навязчивый процесс установки.
Чтобы получить более подробное (и действительно полезное!) руководство по всем вариантам обогрева дома, нажмите здесь.
Преобразование масляного нагревателя в электричество
Прежде чем мы двинемся дальше, поговорим еще об одном варианте, о котором вы, возможно, даже не задумывались: преобразование вашей системы отопления, работающей на жидком топливе, в систему, работающую от электричества.
Во многих старых домах есть масляные печи или котлы, и если они у вас есть, вы, возможно, привыкли к постоянной подаче масла (и очень коротким теплым душам).
Но так быть не должно. Во многих случаях домашнюю систему отопления можно переоборудовать для работы на электричестве, что является гораздо более чистым, безопасным и энергоэффективным способом обогрева.
Переход с масляного на электрический может сделать ваш дом гораздо более ценным для покупателей (поскольку им не нужна ваша старая масляная система больше, чем вам).
Откройте для себя 8 улучшений дома, которые могут повысить ценность и энергоэффективность.
Наконец, новые электрические воздушные тепловые насосы намного более эффективны, чем старые технологии на основе нефти или электрические печи прошлого, а это означает, что вы будете получать больше тепла за энергию, которую вы покупаете, если вы перейдете на тепловой насос.
В целом, электричество лучше для вас, лучше для вашего дома и лучше для планеты.
Тепловые насосы — лучший способ обогреть старый дом. Они обеспечивают невероятную регулировку температуры и обеспечивают постоянный комфорт в вашем доме.Почему электрические тепловые насосы являются лучшим выбором для обогрева старых домов
Полное раскрытие: мы большие поклонники тепловых насосов в целом, но, честно говоря, у нас есть веские причины.
Тепловые насосы — это наиболее эффективный способ обогреть практически любое закрытое помещение, они бесшумны и удобны, значительно сокращают счета за отопление, а летом могут использоваться как система кондиционирования воздуха.
Тем не менее, когда речь идет о старых домах, тепловые насосы проявляют себя еще ярче. Вот почему:
1. Тепловые насосы не требуют сложного процесса установкиПроще говоря: они прекрасно себя чувствуют. Тепловые насосы обеспечивают прекрасный климат-контроль, не имеют запаха и обеспечивают постоянную циркуляцию свежего, отфильтрованного воздуха.
При установке системы с тепловым насосом нет необходимости устанавливать воздуховоды или делать что-либо по-настоящему навязчивое. (Хотя, если у вас есть воздуховод, он будет работать с ним!)
Это делает систему теплового насоса идеальной для старых домов с незаменимыми архитектурными элементами и хрупкой конструкцией.
Просто к сведению, если вы выберете вариант без воздуховодов, их часто называют мини-сплит , мини-сплит-системы переменного тока или тепловые насосы без воздуховодов . Узнайте, как включить мини-сплит-блоки без воздуховодов в декор, здесь.
2.
Тепловые насосы служат двойному назначению (и не требуют особого обслуживания)Тепловые насосы — это предложение «два в одном»: когда вы устанавливаете систему теплового насоса, вы также получаете эффективный и удобный кондиционер (что означает еще меньше беспокойства в вашем старом доме).
3.
Тепловые насосы обеспечивают покомнатное регулирование температурыБлагодаря современной технологии тепловых насосов домовладельцы могут лучше регулировать определенную температуру по всему дому.
Традиционные однозонные системы отопления и охлаждения обычно используются в старых домах, которые не позволяют регулировать температуру в зависимости от отдельных помещений или комнат.
Вам нравится, когда в гостиной теплее, а в спальне прохладнее? Не проблема с мини-сплит тепловым насосом! Переход на тепловой насос дает вам больше гибкости и контроля.
4.
В тепловых насосах используются современные технологии, работающие от безопасного источника энергииВ старых домах часто используются старые технологии, такие как котлы, которые сопряжены с риском взрыва, или системы, работающие на легковоспламеняющемся, опасном топливе.
Тепловые насосы используют электричество, и не очень много, поэтому ваш дом будет безопаснее, чище и пахнет свежее.
Если вы подумываете о переходе с мазута на природный газ, почему бы не сделать следующий шаг (устранив впоследствии дополнительное преобразование энергии) и не выбрать систему, работающую на экологически чистой энергии?
5.
Тепловые насосы сделают старые дома похожими на новые У тепловых насосов есть неосязаемое преимущество, которое трудно объяснить, пока вы не побываете в доме, где он есть.
Проще говоря: они прекрасно себя чувствуют. Это означает, что вы, наконец, можете избавиться от спертого воздуха в доме, который никому не нравится.
Тепловые насосы обеспечивают прекрасный климат-контроль, они не пахнут и обеспечивают постоянную циркуляцию свежего, отфильтрованного воздуха. (Дополнительное преимущество? Они очень тихие.)
6.
Возможно, вы сможете получить его бесплатноНаконец, в зависимости от вашей ситуации и местоположения, вы можете получить свой тепловой насос, не заплатив ничего за него сначала.
На самом деле домовладельцы, отвечающие определенным требованиям, могут получить как воздушную изоляцию, так и систему теплового насоса, а затем заплатить за нее позже за счет экономии энергии. Это отличный способ получить необходимые энергосберегающие обновления, не опустошая свой банковский счет. Посмотрите, подходит ли ваш дом.
Хотите поговорить о системах герметизации воздуха или тепловых насосах для вашего старого дома?
Позвоните нам по телефону 888-985-7481, чтобы поговорить с одним из наших специалистов и узнать, какие обновления могут подойти вам и вашей ситуации.
(Кроме того, никто не заставляет вас использовать Sealed. Если мы вам не подходим, мы сообщим вам об этом.)
Хотите пойти дальше и прыгнуть? Вы можете получить расценки на модернизацию домашнего комфорта, такую как профессиональная герметизация воздуха, высокоэффективная изоляция и системы отопления, вентиляции и кондиционирования с тепловым насосом, если ваш дом соответствует требованиям. Пройдите наш быстрый (и веселый!) тест, чтобы узнать!
Примите участие в викторине
А вот и бонус, если вы улучшите свой старый дом с помощью Sealed!В течение ограниченного времени домовладельцы Нью-Йорка имеют право на тысяч от стоимости проекта со скидками.
И ВСЕ домовладельцы из любого из наших обслуживаемых регионов получат БЕСПЛАТНО комплект Google Smart Home Kit (стоимостью ~ 250 долларов США) при установке!
Проверьте, соответствуете ли вы требованиям.
Бесплатное предложение действует с пакетами обновлений «Запечатанный дом» до 31 декабря 2022 г.
Бойлер косвенного нагрева своими руками: устройство самодельного котла
Наличие водопровода с горячей водой является частью привычного комфорта для современного дома. Однако не всегда удается решить проблему подвода централизованных коммуникаций к загородной недвижимости.
Поэтому владельцы частных домовладений устраивают автономное снабжение горячей водой, используя в качестве источника отопления отопительный контур. Для решения проблемы нужно просто построить бойлер косвенного нагрева своими руками.
Мы расскажем, как сделать устройство полезным в быту. В статье подробно описаны правила установки и подключения оборудования, подающего санитарную воду к точкам водоснабжения. Вы узнаете, как подготовить котел к запуску и как ввести его в эксплуатацию.
Содержание статьи:
- Устройство бойлера косвенного нагрева
- Проектирование и монтаж своими руками
- Выбор емкости накопителя
- Расчет длины змеевика
- Изготовление и обработка змеевика
- Подготовка емкости котла
- Инструкция по подключению и запуску системы
- Выводы и полезное видео по теме
Устройство бойлера косвенного нагрева
По сути, аппарат представляет собой обычный теплообменник.
Правда, теплообменники традиционно строятся по принципу «труба в трубе», и в данном случае элементами теплообмена являются сосуд и трубчатый змеевик. Накопительный сосуд играет роль внешней «трубы», внутри которой размещается внутренняя «труба» или змеевик.
Фотогалерея
Фото
Приготовление санитарно-технической воды в бойлере косвенного нагрева осуществляется без непосредственного использования электроэнергии, газа, твердого или жидкого топлива
Вода для гигиенических процедур в бойлере косвенного нагрева производится путем теплоноситель, нагретый котлом
Котел подключается к системе отопления. Внутри него через змеевик, трубы или пространство между двумя баками проходит теплоноситель, прежде чем он далее попадет в отопительные приборы
Чаще всего бойлеры косвенного нагрева оснащаются теплообменниками в виде змеевиков. Такое решение особенно характерно для самодельных конструкций.
Змеевик, по которому течет теплоноситель, просто устанавливается внутрь бака.
Нагревает воду для бытовых нужд постоянно в такой форме накопительного водонагревателя
В качестве корпуса для изготовления самодельного бойлера подойдет любая герметичная емкость, бак, пустой газовый баллон, обычный бойлер
Сложность заключается не в изготовлении, а в подключении бойлера косвенного нагрева. Для его нормальной работы требуется циркуляционный насос, обратный клапан, мембранный бак для расширения при нагреве жидкости
Нет необходимости устанавливать собственную группу безопасности. Избыточное давление устранит общий предохранительный клапан для отопления. А вот воздухоотводчик совсем не помешает, т.к. внутри отдельной от системы емкости будет кипеть вода
Устройство энергосбережения
Заводское оборудование для косвенного нагрева
Вариант теплообменника бойлера косвенного нагрева
Самый распространенный теплообменник бойлера
Простая конструкция бойлера косвенного нагрева
Самодельный газовый баллонный бойлер
Сложность обвязки бойлера косвенного нагрева схема подключения котла
Проходит через трубчатый змеевик, а внутренняя часть бака заполняется холодной водой.
Теплоноситель нагревает стенки трубчатого змеевика, а те, в свою очередь, нагревают холодную воду в сосуде.
Традиционная схема подключения бойлера косвенного нагрева выглядит примерно так. В этом случае устройство работает в паре с котлом отопления
Схемаобычно выполняется по технологии противотока двух сред, различных по уровню температуры. Другими словами, если выход для нагретой воды предусмотрен в нижней части бака, а патрубок подачи холодной воды выше, то в этом случае теплоноситель подается в змеевик на верхнем уровне.
Обратная конфигурация выполняется, если вход и выход холодной воды перепутаны местами. На практике чаще встречаются схемы с верхним выводом нагретой воды.
Чтобы уменьшить потери тепла, бойлер косвенного нагрева своими руками следует утеплить. Хороший теплоизолятор – минеральная вата
Учитывая, что бойлер косвенного нагрева относится к тепловому сантехническому оборудованию, аппарат и примыкающие к нему трубопроводы подлежат теплоизоляции.
Целесообразно устанавливать систему в непосредственной близости от . Такой подход обеспечит меньшие затраты на монтаж, а потери тепла на пути от системы отопления до бойлера косвенного нагрева значительно сократятся.
Следующая фотоподборка ознакомит с примером изготовления простейшего бойлера косвенного нагрева:
Галерея изображений
Фото
Бак из нержавеющей стали в качестве корпуса
Сильфонный теплообменник
Трубы для подключения теплообменника к отоплению
Монтаж труб теплообменника с подвесками
Проектирование и монтаж своими руками
Главной задачей на этапе проектирования своими руками является подбор накопительного бака, который своим объемом покрывал бы потребность в горячей воде.
Выбор емкости хранилища
Для большинства случаев эксплуатации системы расчет потребности производится на 3-4 человека (средняя семья). По регламенту один человек потребляет около 70 л/сутки. То есть для среднестатистической семьи достаточно установить бойлер косвенного нагрева объемом 200 л.
При такой мощности потребность полностью удовлетворяется.
Особое внимание следует уделить выбору сосуда для переделки его в бойлер косвенного нагрева. Это должен быть резервуар прочный, долговечный, не подверженный коррозии
Бак для нагрева холодной воды обычно выбирают для вертикальной установки, но возможен и вариант монтажа в горизонтальном положении. В качестве бака котла допустимо использовать емкость из прочных термостойких материалов.
Безусловно, материал контейнера следует выбирать с учетом его высоких антикоррозионных свойств, допустимого теплового расширения и других эксплуатационных характеристик.
Подходящие материалы включают:
- алюминий;
- нержавеющая сталь
- специальные полимеры.
Следует помнить: котлы любого типа относятся к сосудам, работающим под давлением. Кроме того, теплоноситель системы отопления может нагреваться до высокой температуры (90°С и выше). Исходя из этих свойств котельных систем, следует спроектировать и построить систему своими руками.
На практике часто встречаются довольно нелепые конструкции, также сделанные своими руками, например, на основе обычной фляжки для молока или столовой кастрюли. Таких решений следует избегать.
Это пародия на бойлер косвенного нагрева. Сделано своими руками, но требуется совсем другой подход, чтобы сравнить с действительно надежным и эффективным устройством
В конструкцию бойлера косвенного нагрева, выполненного своими руками, входит и расчет трубчатого змеевика. Здесь необходимо рассчитать необходимую тепловую мощность этого устройства, чтобы по результатам расчета определить длину трубы змеевика и ее диаметр.
Расчет длины змеевика
Традиционным материалом для изготовления змеевиков котлов является медь или латунь. Рекомендуется выбирать именно один из этих материалов, так как оба материала имеют высокий коэффициент теплопередачи.
Эффективность змеевика (время нагрева и заданная необходимая температура) во многом зависит от правильного расчета.
Также важно правильно установить спираль внутри сосуда
Для расчета необходимых значений для изготовления змеевика котла подходит формула:
L = Q / D * (Tg – Tx) * 3,14
Буквенные обозначения здесь:
- L – длина трубы
- Q
- D
– тепловая мощность катушки – диаметр трубы, - Tg – температура горячей воды,
- Tx – температура холодной воды.
Рассмотрим на примере, как рассчитать длину медной трубы под спираль 20 кВт для бойлера косвенного нагрева.
Есть медная труба диаметром 10 мм, купленная на рынке в бухте. Под котел взят сосуд вместимостью 200 л. Расчетные температуры холодной и горячей воды составляют 15ºС и 80ºС соответственно.
Необходимо определить размер длины медной трубы, достаточной для изготовления теплообменной трубчатой спирали мощностью 20 кВт. По формуле осуществляется следующий расчет: 20/0,01*(80-15)*3,14.
Результат расчета: необходимая длина медной трубы 10 метров.
Изготовление и обработка змеевика
Для изготовления змеевика бойлера косвенного нагрева емкостью 150-200 литров, как правило, берется медная или латунная труба диаметром 10 – 20 мм. Трубка скручивается по спирали с учетом остаточного зазора 5-7 мм между витками.
Зазор нужно делать обязательно (допускается раздвигание витков после намотки), так как необходима компенсация расширения металла. Кроме того, при такой конструкции спирали достигается полный контакт воды с поверхностью медной (латунной) трубки.
Пример самостоятельной намотки змеевика для бойлера косвенного нагрева. В качестве барабана используется толстостенная полиэтиленовая труба. После намотки катушки раздвигаются на 1-2 мм
В принципе можно найти готовые к использованию медные или латунные катушки. Например, взять катушку от какого-нибудь технологического оборудования. Но тогда приходится учитывать размер располагаемой мощности и соответствие спирали по мощности теплоотдачи.
Часто не удается выполнить подбор в точном соответствии с параметрами. Поэтому, чтобы не терять драгоценное в этом смысле время, выгоднее сделать трубчатый спиральный нагреватель самостоятельно.
Катушку своими руками без опыта сделать сложно, но такая задача выполнима. Здесь главное выполнить качественную намотку спирали. Для намотки медной (латунной) трубки рекомендуется использовать барабан из подходящего материала.
Диаметр барабана меньше внутреннего диаметра котловой емкости примерно на 10-15%. В итоге, если внутренний диаметр бака 500 мм, то диаметр змеевика будет: (500 – 500/10) = 450 мм.
Один из вариантов установки резьбового фитинга на конец трубы змеевика. Свободный конец резьбового фитинга войдет в отверстие на стенке сосуда.
На концы трубы, скрученной в спираль, нужно будет смонтировать контактные резьбовые штуцеры. Для решения этой задачи необходимо:
- Получить ровный срез на концах трубы, обработав их труборезом.
- Накладка на конец трубы с обжимными гайками.
- Для обработки кромок выработки трубы.
- Установите фитинги и прочно затяните их на трубе с помощью гаек.
Нет необходимости использовать исключительно резьбовые двухсторонние фитинги. При наличии навыков пайки медных труб и соответствующего инструмента можно установить односторонние резьбовые фитинги методом пайки.
Также в зависимости от материала корпуса сосуда не исключен вариант припайки непосредственно к стенкам сосуда. Однако при самостоятельном изготовлении бойлера косвенного нагрева этот шаг не рекомендуется из-за сложной технологической операции.
В собранном на фитингах или спаянном состоянии теплообменный элемент (змеевик котла) уже можно считать готовым к монтажу и последующей эксплуатации. Осталось подготовить место для установки непосредственно на бак котла и ввести в сосуд водонагреватель.
Подготовка емкости котла
Как в бак котла вставить готовую медную (латунную) спираль, если бак цельный? В этом случае необходимо аккуратно срезать верхнюю часть и сделать крышку, которая будет крепиться болтами к корпусу сосуда.
Посадочные места крышки и бака выровнены, отшлифованы, снабжены резиновой прокладкой. Между тем внутренняя установка (и обслуживание) представляется более удобной, если сделать на баке две заглушки — верхнюю и нижнюю.
Пример устройства крышки на сосуд, который используется под бойлер косвенного нагрева. Герметичность достигается прокладочным и болтовым креплением по всей окружности
После установки крышки на бак котла проблема с установкой змеевика внутри бака отпадает сама собой. Теперь достаточно просверлить два отверстия на корпусе сосуда, ориентируясь на расположение концевых частей спиральной трубы. Диаметр отверстий должен соответствовать диаметру резьбовой части фурнитуры с запасом 1-2 мм.
Резьбовые части фитингов пропускаются в отверстия после установки прокладок. Затем на наружную стенку бака наматывают ответную арматуру и туго затягивают соединение.
При таком креплении нагревательный змеевик достаточно устойчив, но необходимо сделать дополнительные опоры.
Течение теплоносителя под давлением внутри трубы часто сопровождается появлением вибраций. Дополнительные опоры компенсируют дефект.
Вариант перехода от труб змеевика котла к магистралям с теплоносителем теплоносителя. Прямая фурнитура одновременно служит крепежом
На корпусе бойлера косвенного нагрева также необходимо сделать отверстия для сбора и слива воды, запрессовать в них короткие патрубки, а на патрубках установить запорную арматуру. При желании можно дополнить устройство стрелочный термометр.
После завершения монтажа всех компонентов корпус сосуда закрывается снаружи изоляционным материалом. Здесь подойдет минеральная вата с верхним фольгированным покрытием.
Инструкции по подключению и запуску системы
Прежде всего, самодельный бытовой бойлер косвенного нагрева необходимо подключить к теплотрассе. Там, где используется автономная система отопления, в сеть домашней котельной.
Механическое соединение выполняется при открытой крышке бака котла.
После подключения нужно открыть запорный кран, который соединяется с обраткой теплоносителя, и убедиться в отсутствии протечек как снаружи устройства, так и внутри.
Перед тем, как включить самодельный бойлер косвенного нагрева в полную силу, рекомендуется проверить систему на герметичность. На фото – заводской экземпляр
Если течи не обнаружено, открыть линию подачи охлаждающей жидкости. Необходимо некоторое время подождать, пока змеевик прогреется до температуры системы отопления. В режиме полного нагрева еще раз внимательно проверьте змеевик и все места соединения на наличие возможных утечек.
Если проверка показывает целостность системы, закройте крышку сосуда и подключите нагретую воду. Протестируйте систему в режиме реального теплообмена.
Выводы и полезное видео по теме
Используемый газовый баллон часто используется для изготовления самодельных устройств. Представляем видео как сделать БКН из корпуса цилиндра.
