Теплотрасса от котельной до дома своими руками: Ввод теплотрассы в дом

Прокладка теплотрассы для системы отопления своими руками

В статье рассмотрен ряд аспектов, связанных с монтажом предварительно изолированных труб, влияющие на эксплуатацию, надежную работу, герметичность предварительно изолированных труб, заложенных в почву на поверхность земли или в помещении.

Современность и надежность – это требования, которые сейчас требуются в области технического оснащения каждого здания. Аналогичные требования должны быть применены и к внешним установкам. Внешние установки, находящиеся в земле, подвергаются воздействию многих факторов, таких как температура, влажность, большие нагрузки, напряжения и т. В соответствии с ISO15875, предполагается, что срок эксплуатации и нагрева трубопроводов отопления и водоснабжения планируется в течение 50 лет (например, при температуре 90 ° С и давлении до примерно 10 бар).

Предварительно утепленные трубы изготавливаются из опорной трубки, предназначенной для соответствующей среды с соответствующими параметрами (трубы нагрева, трубы для транспортировки питьевой воды, трубы, которые используются в системах отопления и охлаждения, и трубы для переноса других жидкостей) и изоляционный кожух. Среди других важных параметра, влияющих на быстрый монтаж, гибкость, которая облегчает прокладку и обход препятствий и т.п., устойчивость к старению материала опорной трубы и изоляции.

Как правило использования предварительно изолированных труб стало весьма актуальным в настоящее время, ведь газовые котлы, которые требовали не много, дополняются альтернативными источниками тепла. Твердотопливные системы такие как котлы на дрова нуждаются в идеале отдельного помещения, или располагаются при гаражах или ином хозяйственном помещении на участке. Таким образом лучше всего располагать топливо для котла и оптимизировать процесс обслуживания установки в целом.

Современные решения мировых производителей расширяет выбор изоляционных материалов труб, их энергосберегающие свойства сведены к минимальным потерям. В качестве изоляционных материалов широко распространенные варианты изоляции с вспененного полиэтилена, пенополиуретана, вспененного циклопентаном пенополиуретана, каучука, минеральной или стеклянной ватой и пенопластом.

Изоляция трубы для теплотрассы должна обеспечивать тепловую защиту и защиту от повреждений трубы, размещенной внутри, внешних воздействий. Важно учесть чтобы свойства материала изоляции обеспечивали долгосрочную надежную работу всей системы. Поверхностный слой должен обеспечивать герметичность, защиту от проникновения грунтовых вод, дождевой воды и тому подобное. Также во время работ, прокладки труб, намотка, сгибание верхней изоляционный слой испытывает нагрузки напряжения. В доступных на рынке трубах является защитный кожух, изготовленный из различных материалов, от тонкой ПЭ-фольги к пластиковым оболочек, устойчивых к внешним воздействиям, что обеспечивает защиту от повреждения и проникновения влаги и других факторов в слой изоляции.

Для обеспечения надежной работы установки, выполненной из предварительно изолированных труб, следует позаботиться о правильном транспортировки и хранения: избегать повреждений, ударов и солнечного излучения во время хранения. Трубы лучшего качества оснащены защитными пробками для защиты от попадания грязи внутрь трубы, их не следует удалять во время транспортировки/хранения и только после составления во время соединения.

Некоторые из производителей предлагают конечные колпачки, усадочные пробки, которые после монтажа труб защищают слой изоляции от влаги внешней среды и тому подобное. Защита труб с заглушками такого типа особенно важен в системах, где внешняя среда наносит вред изоляционном слоя (например, в предварительно утепленных трубах, где изоляционным слоем является пенополиуретан).

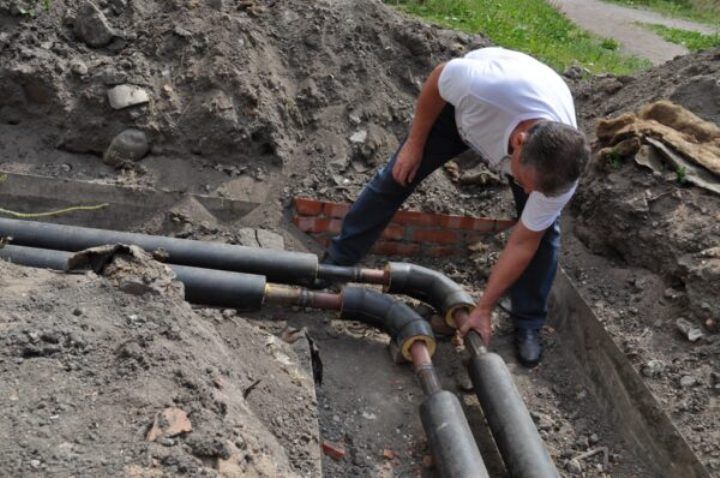

При глубине траншеи до 120 см рекомендуется выполнять раскоп без укрепления стенок траншей (в зависимости от грунта) для более глубоких раскопок рекомендуется выполнять V-образные раскопки. Предварительно изолированные трубы следует устанавливать, сохраняя глубину промерзания, в соответствии с зонами крупнейших морозов в Украине. В связи с необходимостью сохранения определенной гибкости трубы следует соблюдать требования производителей по прокладке труб при низких температурах (например, через затвердевания пластика не рекомендуется прокладывать трубы при температурах ниже 5°C ).

На рисунке 1 представлены примерные размеры отдельных почвенных слоев при установке двух несовместимое предварительно изолированных труб в траншеи.

Правильно подготовленный почвенный слой песка “B” имеет существенное влияние на допустимые нагрузки во время эксплуатации установки. Следует отметить, что минимальное покрытие “C+D” не учитывает нагрузку автомобильных транспортных средств, дорожное движение. При изготовлении установок с предварительно изолированных труб в грунте, чтобы обеспечить герметичность и надежность установок в случае разветвления, следует использовать направления, соответствующие изоляционные соединители, колодцы и т. Такие элементы также обеспечивают соответствующие условия работы, позволяющие нам осуществлять соединения (защищать от попадания почвы, грунтовые воды).

Как при установке в зданиях, по этажам, под потолками, вдоль стен и на земле, следует придерживаться рекомендаций поставщика системы, включая надлежащее размещение опорных точек. Пример установки в помещении ниже: используя опорные точки крепления, как на рисунке 2 (на расстоянии 1 м), мы обеспечиваем защиту трубы от сил на изгиб и перекос. ненадлежащее устройства пунктов поддержки креплений может привести к серьезных повреждений, такие установки также исключаются из гарантийных условий, предоставляемых производителями.

В случае прохода через стен следует позаботиться о том, чтобы отверстия были загерметизированы должным образом: гладкая поверхность с соответствующим диаметром просверленного отверстия позволит сделать плотное примыкание.

Для обеспечения правильной эксплуатации установки с предварительно утепленных труб, проложенных как в земле, так и на поверхности и т.д., очень важно сделать надежные соединения, чтобы обеспечить их герметичность и надежность системы в целом. Прежде чем осуществить соединение – независимо от того, с какой системой мы имеем дело – не забудьте подготовить трубу правильным способом, разрезать внутреннюю трубу под прямым углом, заглушку и тому подобное. При подключении соблюдайте инструкций поставщика, используя соответствующие прокладки, шайбы и т. д. а также детали, которые обеспечат герметичность соединения. На рынке доступны системы с латунными и пластиковыми типами соединений.

После того, как соединение выполнено, необходимо испытания установки под давлением, которое должно пройти до засыпки траншей. При отсутствии документации о проведении таких испытаний гарантию подтвердить нельзя. Испытания на давление проводится в два этапа и заключается в обеспечении испытательного давления в 1,5 раза больше допустимого рабочего давления. Давление нужно давать два раза в течение 30 мин с интервалом 10 минут. В течение 30 минут наблюдения испытательное давление не должен опускаться ниже 0,6 бар, и одной точке испытываемой системы не было разгерметизации. После успешного начального испытания оставьте систему под давлением на 2 часа. По истечении этого времени давление, записанный после первоначального испытания не должен опускаться ниже 0,2 бар.

Теплотрасса от котельного помещения до дома-это самый идеальный метод организовать автономную отопительную система непосредственно в загородном доме. Если котельное помещение еще отсутствует, то необходимо заняться его проектированием. При строительстве котельной в непосредственной близости от дома нужно, чтобы внешний вид котельного помещения гармонично сочетался с дизайном дома и ландшафтом.

При наличии готового помещения возникает вопрос о создании надежной теплотрассы от котельной до дома. Для достижения данной цели используются специальные трубы для отопительной системы. Выбор производителей данной продукции сейчас довольно широк. Можно использовать подручные средства и материалы и сделать теплотрассу от котельной до дома своими руками.

Теплотрасса от котельного помещения до дома – это ответственное оборудование. Работу по прокладке теплотрассы лучше всего доверить профессиональным монтажникам, имеющие много опыта в монтаже данного оборудования. При прокладке теплотрассы от котельного помещения к дому, основная труба должна монтироваться на глубине близкой о глубины промерзания. Это дает возможность снижать неблагополучные воздействия окружающей среды на теплоноситель.

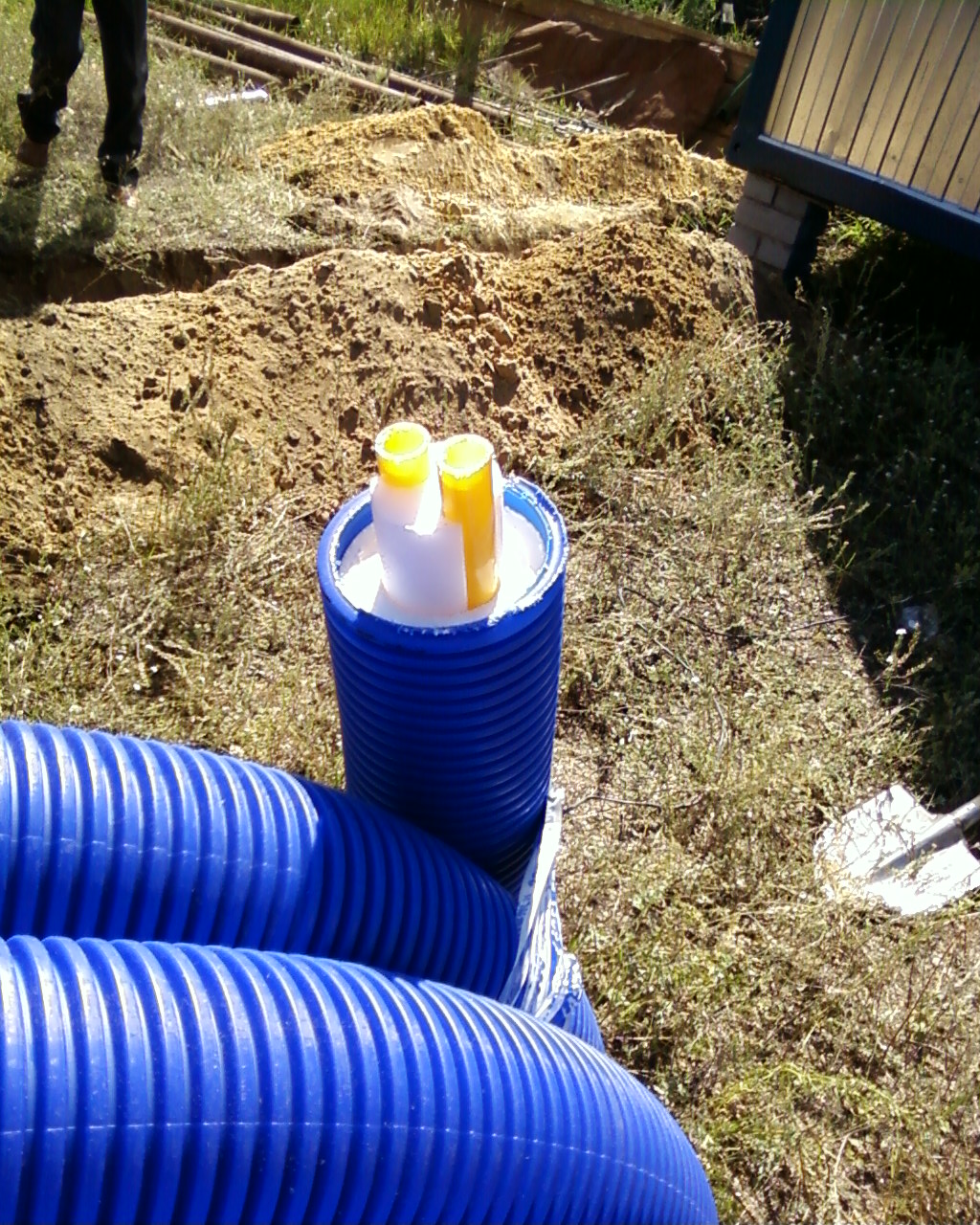

Теплотрасса представляет собой защитный кожух из гофрированного полиэтилена. Внутри кожуха расположена теплоизоляция из вспененного PEX с закрытыми порами. Она обеспечивает защиту внутренних труб от замерзания и передачи тепла окружающей среде.

Внутри теплоизоляции расположена труба из сшитого полиэтилена для теплоносителя. В зависимости от назначения количества труб она меняется. Максимальная температура теплоносителя составляет 95°C. Для строительства теплотрассы от котельного помещения до дома, часто применяется обычно двухтрубная система, это и есть подающая и обратная трубы. Так как кроме отопления в загородном доме необходимо еще и горячая вода, тогда при прокладке теплотрассы необходимо применение как минимум четырех трубной системе для обеспечения постоянной циркуляции теплоносителя. Соединение труб для теплотрассы осуществляется по применению специальных фитингов.

Несмотря на простоту доступности материалов, монтаж теплотрассы от котельного помещения до вашего дома, не стоит выполнять своими руками, необходимо довериться профессионалам. Именно они учтут все эти факторы, правильно рассчитывают тепловые потери, помогут подобрать нужные материалы, применяется специальный инструмент, который дает возможность быстро и эффективно выполнять монтаж теплотрассы.

Засыпки котлована должно выполняться слоями толщиной 20 см и ручной трамбовкой (до высоты около 50 см следует утрамбовать вручную, выше – с помощью вибрационного оборудования). Следите за тем, чтобы удалить острые предметы из почвы до засыпки. В почве над трубой, непосредственно над установленными трубопроводами, следует использовать предупредительную пленку с указанием опасности, внизу есть труба под давлением.

В статье рассмотрены многие аспекты, связанных с монтажом предварительно изолированных труб, влияющие на эксплуатацию, надежную работу, герметичность предварительно изолированных труб, заложенных в почву на поверхность земли или в помещении. Благодаря надлежащей внимательности и соблюдению инструкций производителя, используя высококачественные системы, мы можем обеспечить безопасность и безопасность такой установки.

В частных домовладениях источник тепла не часто находится в доме. Для того, чтобы обеспечить эффективную систему отопления, доставить теплоноситель в помещение необходимо с минимальными потерями. Независимо от того, где проложена – под землей или над землей – следует позаботиться о выборе труб с наиболее подходящего материала и об обеспечении качественной теплоизоляции. В противном случае до 25% тепла даже не дойдет «до двери».

Рекомендуем посмотреть трубу для теплотрассы

Выбор теплотрассы для дома – какие трубы лучше

В практике загородного строительства часто возникает задача доставки тепла от отдельного помещения котельной к основному дому или организация вынесенного контура отопления отдельно стоящего здания — бани, гаража, жилого флигеля, хозяйственной постройки.

Обе задачи решаются с помощью теплотрассы для дома, прокладка которой выполняется надземным или подземным способом. Такая теплотрасса используется для доставки тепла от центрального источника теплоснабжения непосредственно к частному дому. Рассмотрим варианты выбора теплотрассы, проектирования и строительства теплоизолированных трубопроводов.

Основные требования к теплотрассам

Теплоизоляция труб холодной или горячей воды дает возможность сохранить расчетные параметры систем отопления и водоснабжения в любое время года, а также свести к минимуму потери тепловой энергии при ее переносе от места выработки к отопительным приборам.

Еще одним фактором эксплуатации теплотрассы выступают отрицательные температуры в холодное время года, которые могут привести к перемерзанию труб во время ее обслуживания или ремонта. Использование антифриза в качестве теплоносителя исключает перемерзание, однако далеко не все производители котельного оборудования допускают использования антифриза в своих котельных установках.

Требования к параметрам и конструкции

• материал для теплоизоляции трубопроводов должен обладать резко выраженными гидрофобными качествами, которые исключают коррозию самих труб и предотвращают снижение параметров теплоизоляции по мере ее насыщения влагой;
• внешнее покрытие трубопроводов должно выдерживать влияние таких атмосферных факторов как ветер, дождь и солнечная радиация, а также сохранять теплоизолирующие свойства трассы при ограниченных механических нагрузках;
• особое внимание при проектировании теплотрасс уделяется долговечности материалов труб и утеплителя, что гарантирует сохранение расчетных параметров на всем протяжении жизненного цикла систем отопления или водоснабжения.

Важным параметром при проектировании выступает стоимость теплотрассы и материалов для ее монтажа. При этом необходимо учитывать, что очень часто более дорогие материалы и комплектующие имеют более высокую экономическую эффективность за счет уменьшения эксплуатационных расходов и простоты монтажа.

Виды теплотрасс

Вид проектируемой теплотрассы зависит от места ее положения относительно земли и варианта прокладки при подземном варианте расположения трубопроводов.

Распространенным способом прокладки является размещение трубопроводов над землей на специальных опорах или креплениях. Такой способ монтажа требует дополнительных затрат на организацию опор или креплений и часто мешает свободному передвижения техники или людей. Выбор в пользу такого способа размещения обычно связан с отсутствием возможности проведения земляных работ. Еще одним минусом такого размещения выступает более сильное влияние атмосферных факторов.

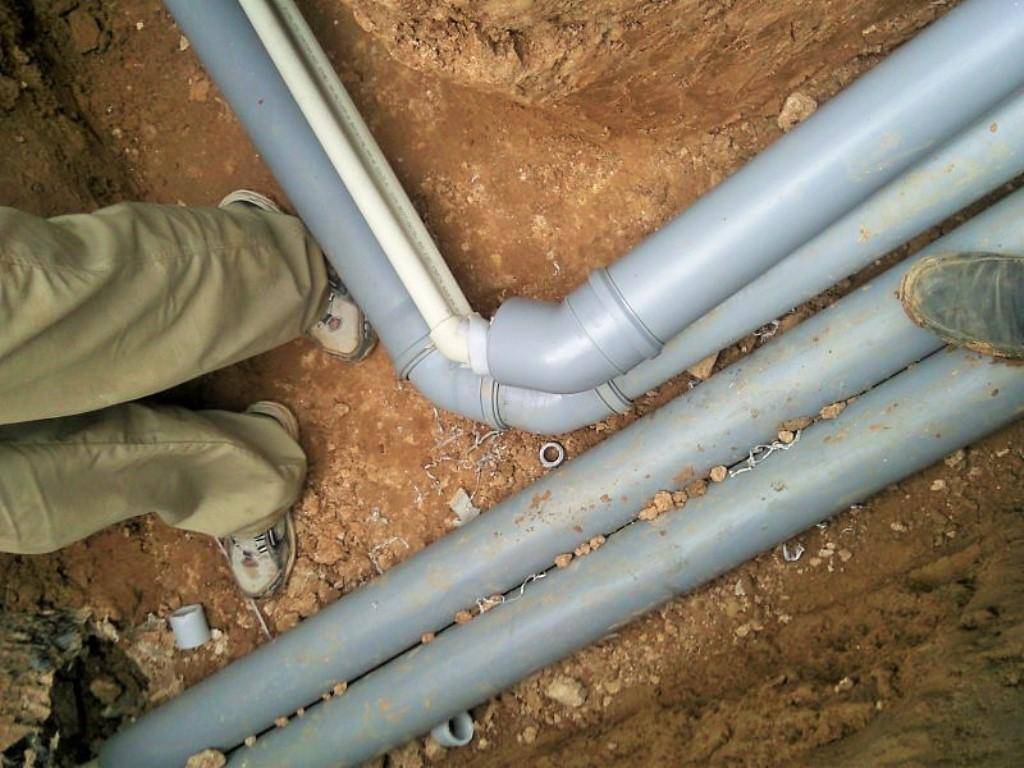

Подземная прокладка теплотрасс предполагает канальный или бесканальный способ их монтажа, последний из которых требует меньшего объема земляных работ и меньше дополнительных расходов на материалы для каналов. Стоит отметить, что для бесканальной прокладки теплотрасс очень хорошо походят теплоизолированные трубы, такие как Изопрофлекс или Касафлекс.

Материалы для труб

Выбор в пользу различных материалов труб базируется на учете двух основных факторов эксплуатации — давления и температуры. Свод строительных правил (СП 60.13330.2012) ограничивает температуру в контуре отопления котельной частного дома величиной 95°С. На практике температура теплоносителя редко превышает 80°С, а давление в системе ограничивается величиной 1,5-2 атмосферы.

Наиболее распространенные материалы труб

Из наиболее распространенных материалов для труб отопления частного дома отметим следующие:

• оцинкованная сталь выдерживает высокое давление, температуру и большие механические нагрузки, однако ее слабым звеном выступают сварные стыки. В этих местах отсутствует цинковое покрытие, что ведет в усиленной коррозии. Еще одним недостатком таких конструкций является повышенная электрохимическая коррозия при температурах используемого теплоносителя выше 60°С;
• трубопроводы из полипропилена (РЕХ) выдерживают давление до 9 атмосфер и температуру до 95°С, однако работа в таких экстремальных режимах ведет к существенному сокращению срока службы до 5-10 лет. Производители этих труб ограничивают рабочие параметры эксплуатации трубопроводов из полипропилена температурой 75°С и давлением до 6 атм. К достоинствам трубопроводов из полипропилена относятся их небольшой вес и простой способ монтажа;
• трубы из сшитого полиэтилена сходны по своим параметрам с трубопроводами из полипропилена и имеют такие же ограничения по температуре и давлению. Существенно лучшими параметрами обладают изделия из армированного сшитого полиэтилена (пример — Изопрофлекс-95А), который допускает работу в сетях с температурой 95°С и давлением до 10 атмосфер.

Конструкция трубы из сшитого полиэтилена

1. Напорная трубы из полиэтилена
2. Кабель-канал
3. Слой теплоизоляции (полужесткий пенополиуретан)
4. Барьерный слой
5. Защитная оболочка из полиэтилена
6. Идентификационные полосы

Общим недостатком всех пластиковых труб является их недостаточная стойкость к высоким температурам и давлениям, что исключает их применение в центральных и внутриквартальных системах отопления.

Однако характеристики этих труб вполне допускают их эксплуатацию в теплотрассах частных загородных домов, где температура редко превышает 80°С, а давление 4 атмосферы.

Теплоизоляционный материал

В частных домовладениях в качестве изоляции теплотрасс используют несколько видов материалов, каждый из которых обладает собственными достоинствами и недостатками:

• минеральная вата на основе стеклянных или базальтовых волокон относится к одному из самых популярных видов теплоизоляции по причине невысокой цены и доступности материала. Главным недостатком этой изоляции является ее невысокая стойкость к воздействию влаги. В качестве примера можно привести тот факт, что при объемном содержании влаги всего 5%, теплоизолирующие свойства минеральной ваты падают на 90%;
• вспененный полиэтилен не боится влаги и является одним из самых эффективных способов теплоизоляции. Легкий, пластичный материал легко монтируется, а его стоимость одна из самых низких. Главным недостатком вспененного полиэтилена выступает его ограниченная стойкость к воздействию высоких температур, что приводит к его деформации уже при температуре 75-85°С;
• утеплитель из пенополистирола наиболее привлекателен по стоимости, однако его невысокая механическая прочность, низкая эластичность и ограниченная стойкость к воздействию температур (не выше 75°С) существенно ограничивают распространение материала для изоляции теплотрасс загородного дома;
• пенополиуретан (ППУ) является одним самых эффективных и безопасных утеплителей для трубопроводов, однако его широкое распространение сдерживает относительно высокая цена. Широкое распространение на рынке изоляции трубных конструкций получила ППУ-скорлупа из двух полуцилиндров с пазо-гребневыми замками.

Самостоятельный монтаж теплоизоляции несет в себе риски нарушения герметичности конструкции под воздействием внешних факторов или по причине несоблюдения правил монтажа соединений и фитингов. Хорошим решением таких проблем выступают теплоизолированные трубы заводского изготовления.

Теплоизолированные трубы и их преимущества

Готовая теплоизолированная труба представляет собой многослойную сэндвич-конструкцию, где в качестве трубы для теплоносителя используют пластик или металл, внешняя сторона которого покрыта слоем пенополиуретана. Утеплитель по всей поверхности защищен оболочкой из полиэтилена, которая предохраняет утеплитель от механических повреждений.

Устройство теплоизолированной трубы Изопрофлекс 115А

Стойкость теплоизолированных конструкций к воздействию температуры и давления определяет материал внутренней трубы. Так применение сшитого полиэтилена (РЕХ), как например в серии Изопрофлекс, гарантирует работоспособность теплотрассы при давлении до 6 атмосфер и температурах до 95°С. Усовершенствованная линейка армированных изделий Изопрофлекс 75А, Изопрофлекс 95А и Изопрофлекс 115А расширяет диапазон давлений до 16 атм и температуры до 115°С.

Хорошим решением для организации особо ответственных участков является линейка Касафлекс, где в качестве материала используется хромированная сталь с витой конструкцией поверхности. Такие трубопроводы устойчиво работают при температурах до 160°С и давлениях до 16 атмосфер. Еще одним достоинством изделий серии Касафлекс является сигнальный кабель, который расположен под слоем теплоизоляции. Такая особенность позволяет проектировать системы оперативного удаленного контроля за состоянием теплотрасс.

Трубы Касафлекс с сигнальным кабелем

Этапы прокладки теплотрассы для частного дома

Надежная работа и долговечность трубопроводов отопления для частного дома зависят от ряда условий и соблюдения всех этапов, основными из которых выступают следующие:

• на этапе проектирования теплотрассы определяются рабочие и предельные параметры теплоносителя, а также необходимые диаметры условного прохода. В зависимости от этих параметров подбирается оптимальный тип трубы, который максимально учитывает отношение цены, качества и требуемых характеристик;
• на втором, подготовительном этапе выполняется организация технического пространства для укладки теплотрассы. Использование теплоизолированных серий Изопрофлекс и Касафлекс позволяет выбрать бесканальный метод подземной укладки, который сводит к минимуму объем земляных работ;
• на этапе установки трубопроводов производится окончательная сборка всей конструкции, которая включает в себя соединение труб в единое целое, теплоизоляцию стыков и проверку качества всей системы на допустимые значения давления и температуры.

После завершения испытаний, составляется акт приемки-сдачи работ, который является основанием для гарантийного или сервисного обслуживания.

Стоимость теплотрассы для частного дома

Общая стоимость теплотрассы для частного дома зависит от многих факторов, учет которых позволяет сохранить оптимальный баланс между качеством, стоимостью и надежность работы трубопроводов. Грамотное проектирование позволяет не только снизить общую стоимость теплотрассы, но и избежать скрытых дополнительных расходов на эксплуатацию

Компания ТК Флекс предлагает воспользоваться услугами экспертов в области теплоснабжения. Мы проектируем трубопроводы из комплектующих высокого качества: долговечных труб, устойчивых к механическим и химическим воздействиям.

13.11.2020. Актуально 19.07.2023.

Читать так же:

Расстояние от теплотрассы до здания

Многотрубный трубопровод для частного дома

Установочные комплекты для лучистого тепла «Сделай сам»

Сделай сам — сделай сам — с помощью установочных пакетов Radiantec

УСТАНОВОЧНЫЕ ПАКЕТЫ RADIANTEC позволяют получить
«ДОСТАТОЧНО КОМПЕТЕНТНЫЙ СДЕЛАЙ САМ [САМ]» 9000 8, чтобы получить преимущества ИЗЛУЧАЮЩЕГО ТЕПЛА по РАЗУМНОЙ ЦЕНЕ.

Это то, что вы можете СДЕЛАТЬ САМИ (DIY), СВОИМИ ИНСТРУМЕНТАМИ И СВОИМ ТРУДОМ . Вы можете обнаружить, что установка лучистого тепла является одним из лучших проектов по благоустройству дома, которые вы когда-либо делали.

ЭТО ТО, ЧТО СИЯНИЕ ДОБАВИТ В ВАШ ДОМ.

• Новый уровень комфорта и эффективности . Комфорт – это всегда приятно, а энергоэффективность становится все более важной с каждым днем.
• Значительно улучшенное здоровье . Да, лучистое тепло может сделать вашу семью более здоровой. Обычные системы разносят по дому грязь, пыль, микробы, вирусы, аллергены и перхоть домашних животных всю зиму. Легко понять, почему люди болеет зимой.
  Конструкция вашей системы отопления является очень важным фактором .
• Положительный вклад в защиту окружающей среды . Вы можете сделать что-то прямо, своими руками, чтобы сделать мир лучше для следующего поколения.
• Ценная энергетическая система за небольшую часть стоимости, которую должны платить другие. Купить напрямую у производителя , без посредников. Вы будете контролировать проект от начала до конца.
• Последние достижения в области энергоэффективных технологий.
• Повышенная стоимость вашего дома при перепродаже.
• Возможный налоговый кредит за энергоэффективность. Щелкните здесь, чтобы получить информацию о налоговом кредите.
• Рост гордости за свой дом и за себя.
• Щелкните здесь для получения дополнительной информации о преимуществах лучистого тепла.

СЛИШКОМ МНОГИЕ ЛЮДИ СЛЫШАЛИ, ЧТО ИЗЛУЧАЮЩЕЕ ТЕПЛО ЭТО

РОСКОШЬ, КОТОРАЯ НЕ ДОСТУПНА ДЛЯ БОЛЬШИНСТВА ЛЮДЕЙ.

НУ, ЭТО НЕ ДОЛЖНО БЫТЬ ПРАВДОЙ.

Вы можете использовать свои собственные инструменты, собственный труд и простые установочные пакеты от Radiantec и получить ценное дополнение к вашему дому примерно за вдвое дешевле .

Щелкните здесь, чтобы просмотреть установочные пакеты и узнать, как такие люди, как вы, улучшают свои дома. Узнайте, как они могут помочь вам выполнять работу быстрее и экономичнее.

ВОТ КАК НАЧАТЬ!

• Позвоните в службу поддержки клиентов. Вы получите честный и искренний совет . Ваш техник обещает относиться к вашему проекту, как если бы он был его собственным. Нажмите здесь, чтобы узнать, как служба поддержки клиентов может помочь
• Руководства по установке находятся на этом веб-сайте бесплатно. Щелкните здесь, чтобы просмотреть их.

ЕСТЬ МНОГО ВЕЩЕЙ, ЧТО ВЫ МОЖЕТЕ СДЕЛАТЬ С RADIANT!

обогревать полы снизу

обогревать потолки

обогревать стены

Некоторые люди просто обогревают небольшие помещения, такие как ванная комната или небольшая пристройка.
Другие люди отапливают весь дом. Это твой выбор.

ИСПОЛЬЗУЙТЕ СОЛНЕЧНУЮ ЭНЕРГИЮ СЕЙЧАС ИЛИ В БУДУЩЕМ.

Если у вас есть место для нескольких солнечных коллекторов, вы можете воспользоваться налоговыми льготами и меньшими счетами за электроэнергию. Не стесняйтесь просматривать остальную часть нашего сайта для получения дополнительной информации. См. множество вариантов, которые доступны для вас.

Технические специалисты Radiantec всегда готовы помочь.

Бойлер косвенного нагрева своими руками: устройство самодельного котла

Наличие водопровода с горячей водой является частью привычного комфорта для современного дома. Однако не всегда удается решить проблему подвода централизованных коммуникаций к загородной недвижимости.

Поэтому владельцы частных домовладений устраивают автономное снабжение горячей водой, используя в качестве источника отопления отопительный контур. Для решения проблемы нужно просто построить бойлер косвенного нагрева своими руками.

Мы расскажем, как сделать устройство полезным в быту. В статье подробно описаны правила установки и подключения оборудования, подающего санитарную воду к точкам водоснабжения. Вы узнаете, как подготовить котел к запуску и как ввести его в эксплуатацию.

Содержание статьи:

• Устройство бойлера косвенного нагрева
• Проектирование и монтаж своими руками
  • Выбор емкости накопителя
  • Расчет длины змеевика
  • Изготовление и обработка змеевика
  • Бойлер подготовка емкости
• Инструкция по подключению и запуску системы
• Выводы и полезное видео по теме

Устройство бойлера косвенного нагрева

По сути, аппарат представляет собой обычный теплообменник.

Правда, теплообменники традиционно строятся по принципу «труба в трубе», и в данном случае элементами теплообмена являются сосуд и трубчатый змеевик. Накопительный сосуд играет роль внешней «трубы», внутри которой размещается внутренняя «труба» или змеевик.

Фотогалерея

Фото

Приготовление санитарной воды в бойлере косвенного нагрева осуществляется без непосредственного использования электричества, газа, твердого или жидкого топлива

Вода для гигиенических процедур в бойлере косвенного нагрева производится теплоносителем, нагретым бойлером

Бойлер подключается к системе отопления. Внутри него по змеевику, трубам или пространству между двумя баками проходит теплоноситель, прежде чем он далее попадет в отопительные приборы

Чаще всего бойлеры косвенного нагрева оснащаются теплообменниками в виде змеевиков. Такое решение особенно характерно для самодельных конструкций.

Змеевик, по которому течет теплоноситель, просто устанавливается внутри бака. Он постоянно нагревал воду для бытовых нужд в такой форме накопительного водонагревателя 9.0012

В качестве корпуса для изготовления самодельного бойлера подойдет любая герметичная емкость, бак, пустой газовый баллон, обычный бойлер

Сложность заключается не в изготовлении, а в подключении бойлера косвенного нагрева. Для его нормальной работы требуется циркуляционный насос, обратный клапан, мембранный бак для расширения при нагреве жидкости

Нет необходимости устанавливать собственную группу безопасности. Избыточное давление устранит общий предохранительный клапан для отопления. А вот воздухоотводчик совсем не помешает, ведь внутри отдельной от системы емкости вода будет кипеть

Устройство энергосбережения

Заводское оборудование косвенного нагрева

Вариант теплообменника бойлера косвенного нагрева

Самый распространенный теплообменник котла

Простая конструкция бойлера косвенного нагрева

Самодельный газобаллонный бойлер

Сложность обвязки косвенного нагрева отопительный котел

Воздухоотводчик в схеме подключения котла



Проходит через трубчатый змеевик, а внутренняя часть бака заполняется холодной водой. Теплоноситель нагревает стенки трубчатого змеевика, а те, в свою очередь, нагревают холодную воду в сосуде.

Традиционная схема подключения бойлера косвенного нагрева выглядит примерно так. В этом случае устройство работает в паре с котлом отопления

Схема обычно выполняется по технологии противотока двух сред, различных по уровню температуры. Другими словами, если выход для нагретой воды предусмотрен в нижней части бака, а патрубок подачи холодной воды выше, то в этом случае теплоноситель подается в змеевик на верхнем уровне.

Обратная конфигурация выполняется, если вход и выход холодной воды перепутаны местами. На практике чаще встречаются схемы с верхним выводом нагретой воды.

Чтобы уменьшить потери тепла, бойлер косвенного нагрева своими руками следует утеплить. Хороший теплоизолятор – минеральная вата

Учитывая, что бойлер косвенного нагрева относится к тепловому сантехническому оборудованию, аппарат и примыкающие к нему трубопроводы подлежат теплоизоляции.

Целесообразно устанавливать систему в непосредственной близости от . Такой подход обеспечит меньшие затраты на монтаж, а потери тепла на пути от системы отопления до бойлера косвенного нагрева значительно сократятся.

Следующая фотоподборка ознакомит с примером изготовления самого простого бойлера косвенного нагрева:

Галерея изображений

Фото

Бак из нержавеющей стали в качестве корпуса

Сильфонный теплообменник

Трубы для подключения теплообменника к отоплению

Монтаж труб теплообменника с подвесками

Проектирование и монтаж своими руками

Основная задача на этапе проектирования своими руками – подбор накопительного бака, который своим объемом покрывал бы потребность в горячей воде.

Выбор емкости хранилища

Для большинства случаев эксплуатации системы расчет потребности производится на 3-4 человека (средняя семья). По регламенту один человек потребляет около 70 л/сутки. То есть для среднестатистической семьи достаточно установить бойлер косвенного нагрева объемом 200 л. При такой мощности потребность полностью удовлетворяется.

Особое внимание следует уделить выбору сосуда для переделки его в бойлер косвенного нагрева. Это должен быть резервуар прочный, долговечный, не подверженный коррозии

Бак для нагрева холодной воды обычно выбирают для вертикальной установки, но возможен и вариант монтажа в горизонтальном положении. В качестве бака котла допустимо использовать емкость из прочных термостойких материалов.

Безусловно, материал контейнера следует выбирать с учетом его высоких антикоррозионных свойств, допустимого теплового расширения и других эксплуатационных характеристик.

Подходящие материалы включают:

• алюминий;
• нержавеющая сталь
• специальные полимеры.

Следует помнить: котлы любого типа относятся к сосудам, работающим под давлением. Кроме того, теплоноситель системы отопления может нагреваться до высокой температуры (90°С и выше). Исходя из этих свойств котельных систем, следует спроектировать и построить систему своими руками.

На практике часто встречаются довольно нелепые конструкции, также сделанные своими руками, например, на основе обычной фляжки для молока или столовой кастрюли. Таких решений следует избегать.

Это пародия на бойлер косвенного нагрева. Сделано своими руками, но требуется совсем другой подход, чтобы сравнить с действительно надежным и эффективным устройством

В конструкцию бойлера косвенного нагрева, выполненного своими руками, входит и расчет трубчатого змеевика. Здесь необходимо рассчитать необходимую тепловую мощность этого устройства, чтобы по результатам расчета определить длину трубы змеевика и ее диаметр.

Расчет длины змеевика

Традиционным материалом для изготовления змеевиков котлов является медь или латунь. Рекомендуется выбирать именно один из этих материалов, так как оба материала имеют высокий коэффициент теплопередачи.

Эффективность змеевика (время нагрева и заданная необходимая температура) во многом зависит от правильного расчета. Также важно правильно установить спираль внутри сосуда

Для расчета необходимых значений для изготовления змеевика котла подходит формула:

L = Q / D * (Tg – Tx) * 3.14

Буквенные обозначения здесь:

• L – длина трубы
• Q – тепловая мощность змеевика,
• Д – диаметр трубы,
• Тг – температура горячей воды,
• Тх – температура холодной воды.

Рассмотрим на примере, как рассчитать длину медной трубы под спираль 20 кВт для бойлера косвенного нагрева.

Есть медная труба диаметром 10 мм, купленная на рынке в бухте. Под котел взят сосуд вместимостью 200 л. Расчетные температуры холодной и горячей воды составляют 15ºС и 80ºС соответственно.

Необходимо определить размер длины медной трубы, достаточной для изготовления теплообменной трубчатой ​​спирали мощностью 20 кВт. По формуле осуществляется следующий расчет: 20/0,01*(80-15)*3,14. Результат расчета: необходимая длина медной трубы 10 метров.

Изготовление и обработка змеевика

Для изготовления змеевика бойлера косвенного нагрева емкостью 150-200 литров, как правило, берется медная или латунная труба диаметром 10 – 20 мм. Трубка закручивается по спирали с учетом остаточного зазора 5-7 мм между витками.

Зазор нужно делать обязательно (допускается раздвигание витков после намотки), так как необходима компенсация расширения металла. Кроме того, при такой конструкции спирали достигается полный контакт воды с поверхностью медной (латунной) трубки.

Пример самостоятельной намотки змеевика для бойлера косвенного нагрева. В качестве барабана используется толстостенная полиэтиленовая труба. После намотки витки раздвигаются на 1-2 мм

В принципе, медные или латунные витки можно найти готовые к употреблению. Например, взять виток от какого-нибудь технологического оборудования. Но тогда приходится учитывать размер располагаемой мощности и соответствие спирали по мощности теплоотдачи.

Часто не получается подобрать в точном соответствии с параметрами. Поэтому, чтобы не терять драгоценное в этом смысле время, выгоднее сделать трубчатый спиральный нагреватель самостоятельно.

Катушку своими руками без опыта сделать сложно, но такая задача выполнима. Здесь главное выполнить качественную намотку спирали. Для намотки медной (латунной) трубки рекомендуется использовать барабан из подходящего материала.

Диаметр барабана меньше внутреннего диаметра котловой емкости примерно на 10-15%. В итоге, если внутренний диаметр бака 500 мм, то диаметр змеевика будет: (500 – 500/10) = 450 мм.

Один из вариантов установки резьбового фитинга на конец трубы змеевика. Свободный конец резьбового фитинга войдет в отверстие на стенке сосуда.

На концы трубы, скрученной в спираль, нужно будет смонтировать контактные резьбовые штуцеры. Для решения этой задачи необходимо:

1. Получить ровный срез на концах трубы, обработав их труборезом.
2. Накладка на конец трубы с обжимными гайками.
3. Для обработки кромок выработки трубы.
4. Установите фитинги и прочно затяните их на трубе с помощью гаек.

Нет необходимости использовать исключительно резьбовые двухсторонние фитинги. При наличии навыков пайки медных труб и соответствующего инструмента можно установить односторонние резьбовые фитинги методом пайки.

Также в зависимости от материала корпуса сосуда не исключен вариант припайки непосредственно к стенкам сосуда. Однако при самостоятельном изготовлении бойлера косвенного нагрева этот шаг не рекомендуется из-за сложной технологической операции.

В собранном на фитингах или спаянном состоянии теплообменный элемент (змеевик котла) уже можно считать готовым к монтажу и последующей эксплуатации. Осталось подготовить место для установки непосредственно на бак котла и ввести в сосуд водонагреватель.

Подготовка емкости котла

Как поставить готовую медную (латунную) спираль внутрь бака котла, если бак цельный? В этом случае необходимо аккуратно срезать верхнюю часть и сделать крышку, которая будет крепиться болтами к корпусу сосуда.

Посадочные места крышки и бака выровнены, отшлифованы, снабжены резиновой прокладкой. Между тем внутренняя установка (и обслуживание) представляется более удобной, если сделать на баке две заглушки — верхнюю и нижнюю.

Пример устройства крышки на сосуд, который используется под бойлер косвенного нагрева. Герметичность достигается прокладочным и болтовым креплением по всей окружности

После установки крышки на бак котла проблема с установкой змеевика внутри бака отпадает сама собой. Теперь достаточно просверлить два отверстия на корпусе сосуда, ориентируясь на расположение концевых частей спиральной трубы. Диаметр отверстий должен соответствовать диаметру резьбовой части фурнитуры с запасом 1-2 мм.

Резьбовые части фитингов пропускаются в отверстия после установки прокладок. Затем на наружную стенку бака наматывают ответную арматуру и туго затягивают соединение.

При таком креплении нагревательный змеевик достаточно устойчив, но необходимо сделать дополнительные опоры. Течение теплоносителя под давлением внутри трубы часто сопровождается появлением вибраций. Дополнительные опоры компенсируют дефект.

Вариант перехода от труб змеевика котла к магистралям с теплоносителем теплоносителя. Прямая фурнитура одновременно служит крепежом

На корпусе бойлера косвенного нагрева также необходимо сделать отверстия для сбора и слива воды, запрессовать в них короткие патрубки, а на патрубках установить запорную арматуру. При желании можно дополнить прибор стрелочным термометром.

После завершения монтажа всех компонентов корпус сосуда закрывается снаружи изоляционным материалом. Здесь подойдет минеральная вата с верхним фольгированным покрытием.

Инструкции по подключению и запуску системы

Прежде всего, самодельный бытовой бойлер косвенного нагрева необходимо подключить к теплотрассе. Там, где используется автономная система отопления, в сеть домашней котельной.

Механическое соединение выполняется при открытой крышке бака котла. После подключения нужно открыть запорный кран, который соединяется с обраткой теплоносителя, и убедиться в отсутствии протечек как снаружи устройства, так и внутри.

Перед тем, как включить самодельный бойлер косвенного нагрева в полную силу, рекомендуется проверить систему на герметичность. На фото – заводской экземпляр

Если течи не обнаружено, открыть линию подачи охлаждающей жидкости. Необходимо некоторое время подождать, пока змеевик прогреется до температуры системы отопления. В режиме полного нагрева еще раз внимательно проверьте змеевик и все места соединения на наличие возможных утечек.

Если проверка показывает целостность системы, закройте крышку сосуда и подключите нагретую воду. Протестируйте систему в режиме реального теплообмена.

Выводы и полезное видео по теме

Используемый газовый баллон часто используют для изготовления самодельных устройств. Представляем видео как сделать БКН из корпуса цилиндра.
