ЧТО ТАКОЕ СНИП

Строительные нормы и правила (СНиП) – свод правил, разработанных с учетом современных тенденций в проектировании промышленной теплоизоляции и рекомендаций международных организаций по стандартизации и нормированию. “СНиП 41-03-2003 Тепловая изоляция оборудования и трубопроводов” зарегистрирован Федеральным агентством по техническому регулированию и метрологии (Росстандарт) от 1 ноября 2003 года. Зафиксировано под исходящим номером: СП 61.13330.2012

ОБЛАСТЬ ПРИМЕНЕНИЯ

В работе с паровым и пароконденсатным оборудованием, где температура пара достигает 180 °С, все расчеты по теплоизоляции производятся по СНиП. Обзор на паровое и пароконтенсатное оборудование можно прочитать на нашем сайте.

ОБЩИЕ ПОЛОЖЕНИЯ

Чтобы обеспечить комфортные и безопасные температурные условия для работы, теплоизоляционная конструкция должна отвечать по четырем основным критериям:

• энергоэффективность;
• эксплуатационная надежность;
• долговечность;
• безопасность для окружающей среды и обслуживающего персонала при эксплуатации.

Материалы, используемые для теплоизоляции должны соответствовать нормативам ГОСТ стандарта и не выделять в процессе эксплуатации:

• вредные и взрывоопасные вещества;
• неприятнопахнущие вещества в количествах, превышающих предельно допустимые концентрации;
• болезнетворные бактерии;
• вирусы;
• грибки.

Подробнее о материалах теплоизоляции паропровода можно прочитать на нашем сайте.

ДЛЯ ЧЕГО НУЖНА ИЗОЛЯЦИЯ

Изоляция трубопровода – неотъемлемая часть работ при вводе оборудования в эксплуатацию. Что она дает:

• защита коммуникаций от явлений окружающей среды;
• предотвращение тепловых потерь;
• продление срока службы оборудования.

СОСТАВ КОНСТРУКЦИИ ТЕПЛОВОЙ ИЗОЛЯЦИИ

*При температуре ниже 12 °С также требуется предусматривать пароизоляционный слой. При температуре выше 12 °С пароизоляционный слой следует предусматривать для оборудования и трубопроводов с температурой ниже температуры окружающей среды, если расчетная температура изолируемой поверхности ниже температуры “точки росы” при расчетном давлении и влажности окружающего воздуха. Необходимость установки пароизоляционного слоя в конструкции тепловой изоляции для поверхностей с переменным температурным режимом (от “положительной” к “отрицательной” и наоборот) определяется расчетом для исключения накопления влаги в теплоизоляционной конструкции. ** Покровный слой допускается не предусматривать в утеплении конструкций на основе изделий из волокнистых материалов с покрытием (кэшированных) из алюминиевой фольги или стеклоткани (стеклохолста, стеклорогожи) и вспененного синтетического каучука для изолируемых объектов, расположенных в помещениях, тоннелях, подвалах и чердаках зданий, и при канальной прокладке трубопроводов. ***Предохранительный слой следует предусматривать при применении металлического покровного слоя для предотвращения повреждения пароизоляционных материалов.

ВАЖНО: антикоррозионные покрытия изолируемой поверхности не входят в состав теплоизоляционных конструкций.

НОРМАТИВЫ И РАСЧЕТЫ

Для проектирования тепловой изоляции согласно СНиП, расчет производится по формулам: Для нормы плотности теплового потока для плоской поверхности и цилиндрической поверхности с условным проходом, превышающим 1400 мм: qred = qK Для нормы плотности теплового потока для цилиндрической поверхности условным проходом не превышающим 1400 мм и менее: qlred = qlK Где: К – коэффициент, учитывающий изменение стоимости теплоты и теплоизоляционной конструкции в зависимости от района строительства и способа прокладки трубопровода (места установки оборудования). См. Таблица 1. q – нормированная поверхностная плотность теплового потока, Вт/м2. См. Таблица 2-7; ql – нормированная линейная плотность теплового потока (на 1 м длины цилиндрического объекта), Вт/м2. См. Таблица 2-12.

таблица 1

Ниже приведены нормы плотности теплового потока через изолированную поверхность объектов, расположенных в Европейском регионе России. Нормы плотности теплового потока оборудования и трубопроводов с положительными температурами на открытом воздухе.

таблица 2

таблица 3

Нормы плотности теплового потока оборудования и трубопроводов с положительными температурами в помещении.

таблица 4

таблица 5

Нормы плотности теплового потока оборудования и трубопроводов с отрицательными температурами на открытом воздухе.

таблица 6

Нормы плотности теплового потока оборудования и трубопроводов с отрицательными температурами в помещении.

таблица 7

Нормы плотности теплового потока оборудования и трубопроводов при прокладке в непроходных каналах для двухтрубных водяных тепловых сетей.

таблица 8

таблица 9

Нормы плотности теплового потока оборудования и трубопроводов при совместной прокладке в непроходных каналах для паропроводов с конденсатопроводами.

Наши специалисты помогут Вам в подборе оптимальной изоляции для трубопровода исходя из Ваших параметров.

Если у Вас остались вопросы, мы будем рады Вам помочь. С нами можно связаться любым удобным способом:

По почте: [email protected]

По телефону: +7 (343) 288-35-54 или WhatsApp

Подписывайтесь на наш Телеграм канал, там всегда много полезного и интересного.

тепловая изоляция оборудования и трубопроводов, виды теплоизоляций и требования к ним, порядок проведения расчетов

Содержание:

1. Какую функцию выполняет защита?
2. Тепловая изоляция трубопроводов и её суть
3. Какие именно требования предъявляются в данной сфере?
4. Изоляция и СНиПы
5. Порядок проведения расчётов
6. О толщине изоляции трубопровода и оборудования
7. Полиуретановая изоляция
8. ППМ и АПБ изоляция
9. О коэффициенте теплопроводности
10. Оптимальная толщина и дополнительные рекомендации
11. Каких ещё правил надо придерживаться?

Необходимо учитывать не только конструктивные особенности оборудования и трубопроводов, когда выбирается подходящей тип изоляционного материала, но и другие факторы. Этого требует СНиП для тепловой изоляции оборудования и трубопроводов.

Смотрите актуальный СНиП в формате pdf — СП 61.13330.2012 Тепловая изоляция оборудования и трубопроводов. Актуализированная редакция СНиП 41-03-2003

Рассмотрим факторы, влияющие на выбор изоляционных материалов.

1. Целевое назначение самих изоляционных материалов.
2. Пространственную ориентацию.
3. Возможные атмосферные воздействия.

Какие требования предъявляются к тепловой изоляции трубопроводов и оборудования, рассмотрим ниже в данной статье.

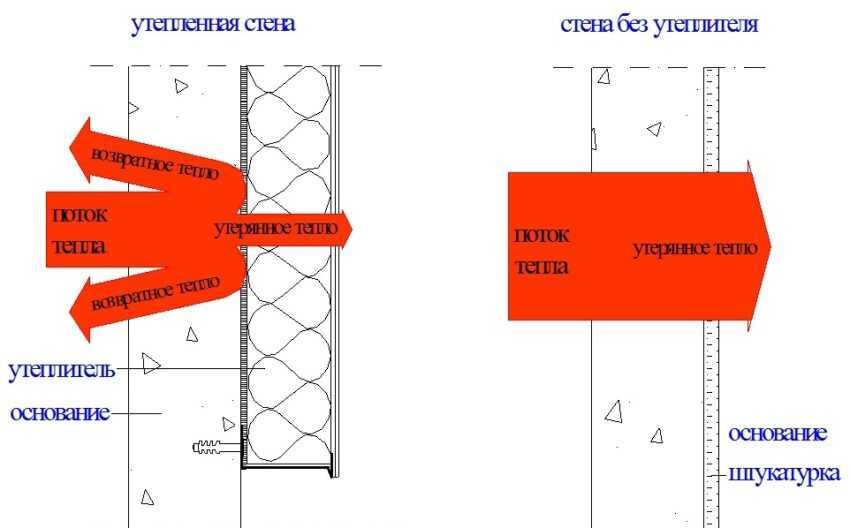

Какую функцию выполняет защита?

Одно из назначений тепловой изоляции оборудования и трубопроводов – в снижении величин по тепловым потокам внутри конструкций. Материалы покрываются защитно — покровными оболочками, которые гарантируют полную сохранность слоя, в любых условиях эксплуатации.

Большое внимание вопросам тепловой изоляции уделяют в разных направлениях промышленности и энергетики. В сооружениях и оборудовании в этих отраслях именно тепловая изоляция становится одним из наиболее важных компонентов.

Результатом становится не только снижение потерь по теплу при взаимодействиях с окружающей средой. Но и расширение возможностей по сохранению оптимального теплового режима.

Тепловая изоляция трубопроводов и её суть

Применяя изоляцию теплового вида, производители облегчают себе осуществление тех или иных процессов по технологии. Это решение широко используется во многих сферах промышленности:

1. Металлургической.
2. Пищевой.
3. Нефтеперерабатывающей.
4. Химической.

Но большего внимания изоляция удостаивается от представителей энергетики. В данном случае объекты теплоизоляции имеют вид:

• Труб для дыма.
• Устройств по обмену тепла.
• Аккумуляторных баков, где хранится горячая вода.
• Турбин с газом и паром.

Тепловая изоляция трубопроводов используется на аппаратах, которые располагаются как в вертикальной, так и в горизонтальной плоскостях. Это актуальное решение для теплоизоляции оборудования, например резервуаров, в которых хранится вода вместе с теплоносителями. Ряд жёстких требований предъявляется к эффективности изоляционных покрытий.

Какие именно требования предъявляются в данной сфере?

Перечень необходимых требований к материалам составляется на основе влажностных, механических, температурных и вибрационных нагрузок, которые испытывают конструкции во время монтажа. К теплоизоляционному покрытию предъявляется следующий ряд требований:

• Эффективность в теплотехническом смысле.
• Высокие показатели безопасности, в плане экологии и воздействия огня.
• Долговечность вместе с эксплуатационной надёжностью.

Изоляция и СНиПы

СНиПы – это разновидности нормативных документов. В производстве они получили достаточно широкое распространение. Благодаря использованию СНиПов есть возможность выполнить теплоизоляцию по всем нормам относительно плотности. Учитывается и такой показатель, как коэффициент теплопроводности для различных типов.

Смотрите это видео на YouTube

Например, отдельные требования СНиП предъявляют к поверхностям, которые имеют температуру не больше 12 градусов. В данном случае обязательным требованием становится наличие пароизоляционного слоя.

Расчёт проводится по специальной процедуре с поверхностями, у которых нет определённого температурного режима. И которые слишком быстро меняют технические характеристики.

Порядок проведения расчётов

Без выполнения расчётов нельзя выбрать оптимальный материал, определить подходящую толщину. Без этого невозможно определить, какой плотностью будет обладать тепловая изоляция оборудования и трубопроводов. Среди факторов, оказывающих влияние на конечный результат подсчётов:

• проведение тепла.
• Способность защищать от деформаций.
• Воздействия механического типа.
• То, какой является температура на изолируемых поверхностях.
• Вибрация на оборудовании и возможность его появления.
• Температурный показатель в окружающей среде.
• Предел по допустимой нагрузке.

Не обойтись и без учёта нагрузки, которая возникает при взаимодействии оборудования или трубопроводов с окружающим грунтом и транспортными средствами, которые проходят по поверхности. Специальные формулы используются для любых систем по передаче тепла, которые бывают стационарными, нестационарными.

Представляем серию формул для самостоятельного расчета толщины теплоизоляции.

Расчёт для теплоизоляции искусственно адаптируется ко всем условиям эксплуатации, характерным для того или иного и трубопровода или оборудования. Сами условия формируются при участии:

1. Строительных материалов для подготовки к сменам времён года.
2. Влажности, способствующей ускорению теплообмена.

Профессиональные компании предоставляют исполнителям инженерные данные для будущего строительства. Какие именно требования оказывают наибольшее влияние на выбор подходящих изоляционных покрытий?

• Теплопроводность.
• Звукоизоляция.
• Возможность поглощать или отталкивать воду.
• Уровень паропроницаемости.
• Негорючесть.
• Плотность.
• Сжимаемость.

О толщине изоляции трубопровода и оборудования

Обязательно опираться на нормативы, чтобы определить допускаемую толщину для каждого конкретного оборудования. В них производители пишут о том, какая плотность сохраняется в тепловом потоке. В СНиПах приводятся алгоритмы решения разных формул вместе с самими формулами.

Для выявления минимума толщины трубопроводов в том или ином случае определяют предел по допустимым значениям потерь на тех или иных участках.

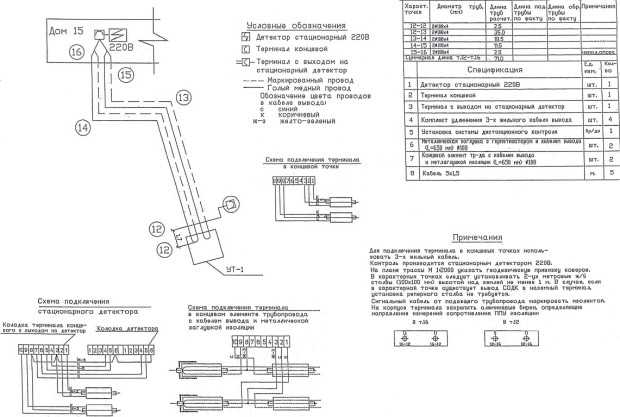

Полиуретановая изоляция

Трубопроводы с данным типом изоляции используются, когда надо укладывать конструкцию над поверхности земли, бесканального типа. При изготовлении стараются внедрить как можно больше новых технологий.

Из материалов к процессу допускаются только обладающие максимально высоким качеством. Заблаговременно их подвергают испытаниям в большом количестве, согласно СП, тепловая изоляция оборудования и трубопроводов не допускает брака.

Использование пенополиуретана позволяет снижать тепловые потери. И обеспечивает долговечность для самого материала теплоизоляции. В состав пенополиуретана входят экологически чистые компоненты. Это Изолан-345, а так же Воратек CD-100. По сравнению с минеральной ватой, теплоизоляционные характеристики пенополиуретана гораздо выше.

ППМ и АПБ изоляция

На протяжении более чем тридцати лет в трубопроводах используется так называемая пенополименарльная изоляция. Основным видом в данном случае выступает полимербетон. Его характеристики можно описать следующим образом:

• Включение в группу Г1 при испытаниях на горючесть согласно действующим ГОСТам.
• Температурный режим эксплуатации, позволяющий поддерживать 150 градусов.
• Наличие структуры интегрального типа, которая совмещает в себе функции покрытия для гидроизояции вместе со слоем изоляции от тепла.

Некоторые региональные производители до недавнего времени занимались выпуском армопенобетонной изоляцией. У этого материала очень низкая плотность. А теплопроводность, наоборот, приятно удивляет.

АПБ обладает следующим набором преимуществ:

1. Долговечность.
2. Гидрозащитное покрытие с высокой паропроницаемостью.
3. Оборудование не подвергается коррозии.
4. Способность трубопровода выдерживать высокие температуры.
5. Сопротивляемость огню.

Такие трубы хороши тем, что их можно применять для теплоносителя практически любой температуры. Это касается как сетей не только с водой, но и с паром. Вид прокладки не имеет значения.

Допустимо даже совмещение с подземной бесканальной и канальной разновидностями. Но продукция с ППУ теплоизоляцией всё ещё считается более технологичным решением.

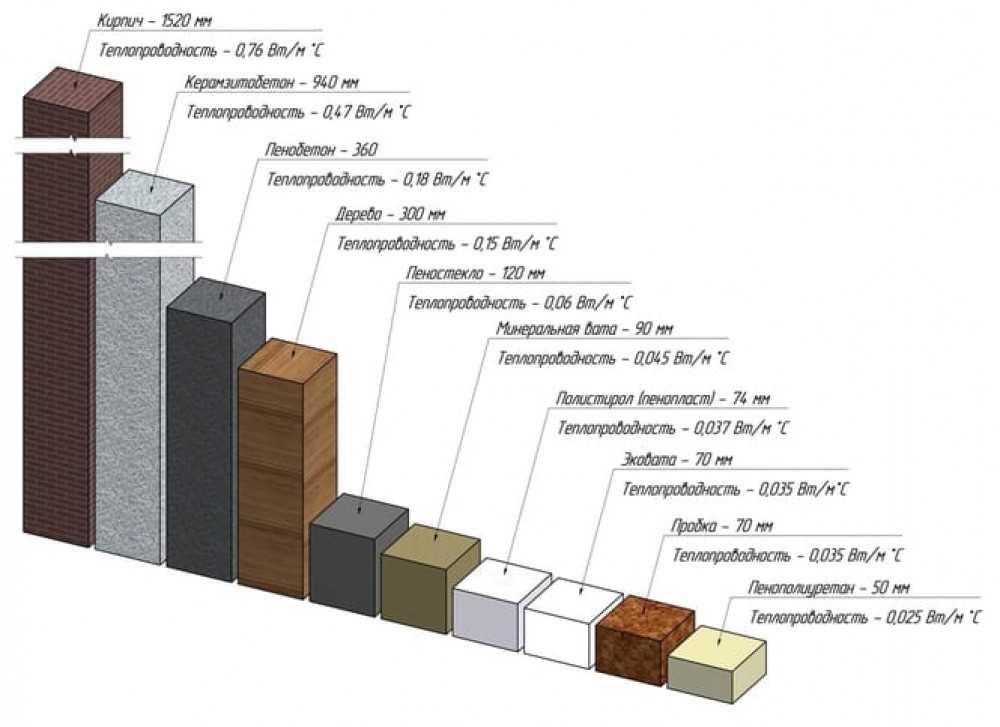

О коэффициенте теплопроводности

Оборудование, пока оно эксплуатируется, становится возможным увлажнение – вот что больше всего влияет на расчётный коэффициент теплопроводности.

Особые правила существуют для принятия коэффициента, который предполагает увеличение теплопроводности изоляционных покрытий. Основываются при этом на ГОСТах и СНиПах, но не обойтись и без других факторов:

• влажность грунта согласно СП.
• Разновидности, к которой относится материал для теплоизоляции.

Коэффициент равняется единице, если речь идёт о трубах с ППУ-изоляцией, в оболочке из полиэтилена высокой плотности. Не важно, каков уровень влажности в грунте, где установлено оборудование. Другим будет коэффициент у оборудования и труб с изоляцией АПБ, имеющих интегральную структуру. И допускающих возможность того, что изоляционный слой может высохнуть.

1. 1,1 – уровень коэффициента для конструкций, размещённых в грунтах с большим количеством воды, согласно СП.
2. 1,05 – для грунтов, где количество воды не такое большое.

При практических расчётах используются специальные инженерные методики. Они обычно учитывают сопротивления внешним воздействиям из окружающей среды. Двухтрубная прокладка предполагает учёт взаимного теплового влияния каждого из элементов на другие.

Оптимальная толщина и дополнительные рекомендации

Одним из определяющих факторов при выборе подходящей толщины становится фактор стоимости. А данные показатели могут определяться индивидуально для каждого конкретного региона.

Расчет и выбор тепловой изоляции оборудования и трубопроводов.

Смотрите это видео на YouTube

Есть и другие параметры, которые имеют значения. Вроде расчётной температуры теплоносителя. Важно и то, на каком уровне находится температура в окружающей среде.

Каких ещё правил надо придерживаться?

Производством оборудования и труб вместе с теплоизоляцией занимаются не только российские, но и зарубежные производители.

Некоторые технологические трубопрокатные линии способны за одни сутки выпускать общего объема до трёх километров трубопроката (с длиной самой трубы до 12 метров). Диаметр продукции находится в пределах 57-1020 миллиметров. Защитная обёртка бывает полиэтиленовой, либо металлической.

Но до сих пор существуют определённые недостатки, которые не удаётся устранить на этапе производства. Их выявили специалисты, путём неоднократных практических испытаний.

1. В процессе транспортировки труб с металлическим покрытием могут появляться деформации в изоляционном покрытии.
2. Полиуретановая изоляция отслаивается от трубы, которая подвергается термической обработке.
3. Защитная конструкция отсоединяется от внешних или внутренних слоёв трубы.

Главной проблемой считается способность металлических трубопроводов расширяться. Температурный нагрев приводит к тому, что качественные характеристики портятся. Потому важным фактором становится защита от таких видов воздействия.

На стабильность и устойчивость теплоизоляции объекта наибольшее влияние оказывает длина самой трубы. Не важно, для передачи какого носителя она используется. Чем больше длина – тем выше вероятность, что слой просто разрушится.

Потому и данный параметр необходимо выбирать как можно тщательнее. Сами специалисты разработали оптимальные показатели длины и диаметров труб, которые позволят сохранить конструкцию вне зависимости от того, в каких эксплуатационных условиях она находится.

Они опираются только на СНиП, ведь тепловая изоляция оборудования и трубопроводов особенно требовательна к соблюдению правил.

видов изоляции | Министерство энергетики

Энергосбережение


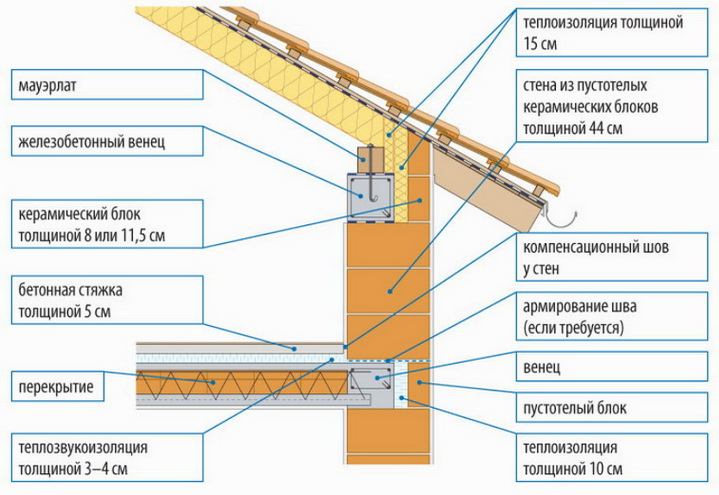

При утеплении дома вы можете выбрать один из многих типов изоляции. Чтобы выбрать наилучший тип изоляции, вы должны сначала определить следующее:

• Где вы хотите или должны установить/добавить изоляцию
• Рекомендуемые значения R для областей, которые вы хотите изолировать.

Установка изоляции

Максимальные тепловые характеристики или R-значение изоляции очень зависят от правильной установки. Домовладельцы могут установить некоторые виды изоляции, в частности, одеяла, доски и материалы, которые можно залить на место. (Жидкие пеноизоляционные материалы можно заливать, но они требуют профессионального монтажа). Другие типы требуют профессиональной установки.

При найме профессионального сертифицированного установщика:

• Получите от нескольких подрядчиков письменные сметы затрат на необходимое вам значение R, и не удивляйтесь, если указанные цены на установку с заданным значением R различаются более чем в 2 раза. два.
• Спросите подрядчиков об их опыте установки продукта, который вы рассматриваете. Применение может значительно повлиять на характеристики изоляции.
• Спросите подрядчиков об их услугах по герметизации и стоимости, потому что перед установкой изоляции рекомендуется устранить утечки воздуха.

Для оценки установки одеяла можно измерить толщину войлока и проверить наличие зазоров между войлоками, а также между войлоками и каркасом. Кроме того, проверьте изоляцию на предмет плотного прилегания к компонентам здания, проникающим через изоляцию, таким как электрические коробки. Чтобы оценить напыляемые или вдуваемые типы изоляции, измерьте глубину изоляции и проверьте наличие пробелов в покрытии.

Если вы решите установить изоляцию самостоятельно, внимательно следуйте инструкциям производителя и мерам предосторожности, а также ознакомьтесь с местными строительными и противопожарными нормами. Инструкции по изготовлению своими руками можно получить в торговой группе по стекловолокну и минеральной вате.

Группа по торговле целлюлозой рекомендует нанять профессионала, но если в вашем районе нет квалифицированного установщика или вы чувствуете себя комфортно, выполняя эту работу, вы можете получить рекомендации от производителей.

В таблице ниже представлен обзор наиболее доступных изоляционных материалов, способы их установки, места, где они обычно устанавливаются, и их преимущества.

Типы изоляции

Изоляция Подрядчики Дома

Тип	Материал	Где применимо	Методы установки	Преимущества
Одеяла: войлок и рулоны	Стекловолокно Вата минеральная (каменная или шлаковая) Пластиковые волокна Натуральные волокна	Незавершенные стены, включая стены фундамента Полы и потолки	Устанавливается между стойками, балками и балками.	Сделай сам. Подходит для стандартных расстояний между стойками и балками, относительно свободных от препятствий. Относительно недорогой.
Изоляция из бетонных блоков и изоляционные бетонные блоки	Пенопласт для укладки снаружи стены (обычно новое строительство) или внутри стены (существующие дома): Некоторые производители добавляют в бетонную смесь шарики пенопласта или воздух для повышения R-значения	Незавершенные стены, включая фундаментные стены Новое строительство или капитальный ремонт Стены (изоляционные бетонные блоки)	Требуются специальные навыки Изоляционные бетонные блоки иногда укладываются без раствора (сухая укладка) и приклеиваются к поверхности.	Изолирующие жилы увеличивают R-значение стены. Изоляция снаружи стены из бетонных блоков помещает массу в кондиционируемое пространство, что может снизить температуру в помещении. Кирпичные блоки из автоклавного ячеистого бетона и газобетона в 10 раз превышают теплоизоляционные свойства обычного бетона.
Пенопласт или жесткий пенопласт	Полистирол Полиизоцианурат Полиуретан Фенольный	Незавершенные стены, включая фундаментные стены Полы и потолки Невентилируемые пологие крыши	Внутренние применения: должны быть покрыты гипсокартоном толщиной 1/2 дюйма или другим материалом, одобренным строительными нормами для пожарной безопасности. Наружные применения: должны быть покрыты атмосферостойкой облицовкой.	Высокая изоляционная способность при относительно небольшой толщине. Может блокировать тепловые короткие замыкания при непрерывной установке на рамы или балки.
Изоляционные бетонные формы (ICF)	Пенопластовые плиты или пеноблоки	Незавершенные стены, включая стены фундамента для нового строительства	Устанавливается как часть конструкции здания. Ядра в блоках обычно заполняются бетоном для создания структурного компонента стены.	буквально встроена в стены дома, создавая высокое тепловое сопротивление.
Насыпной и задувной	Целлюлоза Стекловолокно Вата минеральная (каменная или шлаковая)	Закрыть существующую стену или открыть новые полости в стенах Незавершенные мансардные этажи Прочие труднодоступные места	Задувается с помощью специального оборудования и, хотя это не рекомендуется, иногда заливается.	Хорошо подходит для дополнительной изоляции существующих готовых участков, участков неправильной формы и вокруг препятствий.
Светоотражающая система	Крафт-бумага, пластиковая пленка, полиэтиленовые пузыри или картон	Незавершенные стены, потолки и полы	Пленка, пленка или бумага, прокладываемая между стойками деревянного каркаса, лагами, стропилами и балками.	Сделай сам. Подходит для обрамления на стандартном расстоянии. Пузырьковая форма подходит, если обрамление неправильное или имеются препятствия. Наиболее эффективен для предотвращения нисходящего теплового потока, эффективность зависит от расстояния и количества фольги.
Жесткая волокнистая или волокнистая изоляция	Стекловолокно Минеральная (каменная или шлаковая) вата	Воздуховоды в некондиционируемых помещениях Другие места, требующие изоляции, способной выдерживать высокие температуры	HVAC изготавливают изоляцию для воздуховодов либо в своих цехах, либо на стройплощадках.	Может выдерживать высокие температуры.
Напыляемая пена и вспениваемая на месте	Цементный Фенольный Полиизоцианурат Полиуретан	Закрытая существующая стена Открытие новых стенных полостей Неотделанные мансардные этажи	Наносится с использованием небольших распылительных емкостей или в больших количествах в виде распыляемого под давлением продукта (вспенивается на месте).	Хорошо подходит для дополнительной изоляции существующих готовых участков, участков неправильной формы и вокруг препятствий.
Структурные изолированные панели (SIP)	Пенопласт или жидкая пена для изоляции Соломенная изоляция сердечника	Незавершенные стены, потолки, полы и крыши для нового строительства	Строители собирают SIP вместе, чтобы сформировать стены и крышу дома.	, построенные из SIP, обеспечивают превосходную и равномерную изоляцию по сравнению с более традиционными методами строительства; они также занимают меньше времени, чтобы построить.



Одеяло: Изоляция Batt and Roll

Одеяльная изоляция — наиболее распространенный и широко доступный тип изоляции — поставляется в виде войлоков или рулонов. Он состоит из гибких волокон, чаще всего из стекловолокна. Вы также можете найти войлок и рулоны из минеральной (каменной и шлаковой) ваты, пластиковых волокон и натуральных волокон, таких как хлопок и овечья шерсть. Узнайте больше об этих изоляционных материалах.

Вагонки и рулоны доступны с шириной, соответствующей стандартному расстоянию между стенными стойками, чердачными фермами или стропилами, а также балками перекрытия: стены размером 2 дюйма x 4 дюйма могут вмещать валеты R-13 или R-15; Для стен размером 2 дюйма x 6 дюймов можно использовать продукты R-19 или R-21. Непрерывные рулоны можно разрезать вручную и обрезать по размеру. Они доступны с облицовкой или без нее. Производители часто прикрепляют облицовку (например, крафт-бумагу, крафт-бумагу из фольги или винил), которая действует как пароизоляционный и/или воздушный барьер. Войлок со специальной огнеупорной облицовкой доступен в различной ширине для стен подвала и других мест, где изоляция остается открытой. Облицовка также помогает облегчить обращение и крепление во время установки.

Обратитесь к вашему производителю и/или местному поставщику строительных материалов, чтобы определить фактическую толщину, коэффициент теплопередачи и стоимость полотен и войлоков из стекловолокна.

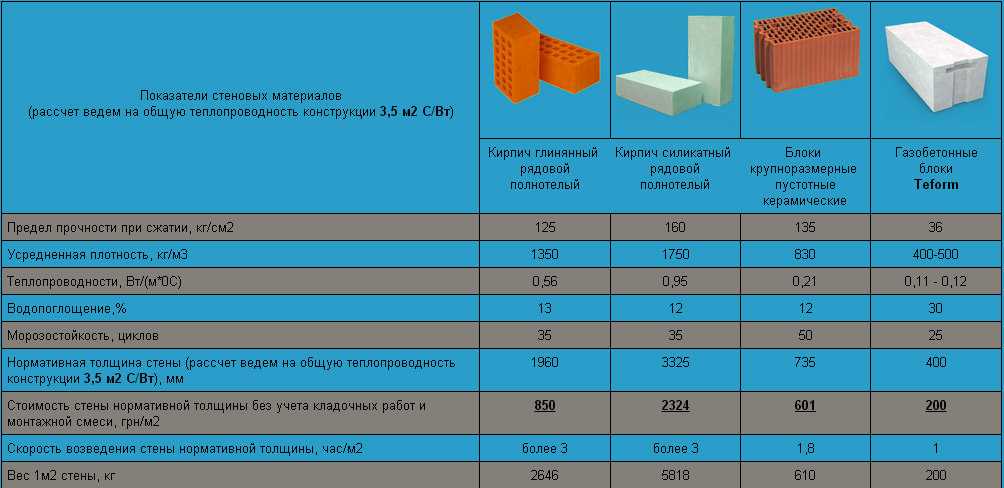

Изоляция бетонных блоков

Бетонные блоки используются для возведения фундаментов и стен домов, и существует несколько способов их утепления. Если ядра не заполнены сталью и бетоном по конструктивным причинам, они могут быть заполнены изоляцией, что повышает среднее значение R стены. Однако полевые исследования и компьютерное моделирование показали, что заполнение активной зоны любого типа дает небольшую экономию топлива, поскольку тепло легко проходит через твердые части стен.

Более эффективно укладывать изоляцию по поверхности блоков снаружи или внутри стен фундамента. Размещение изоляции снаружи имеет дополнительное преимущество, заключающееся в сдерживании тепловой массы блоков в кондиционируемом пространстве, что может снизить температуру в помещении.

Некоторые производители включают шарики полистирола в бетонные блоки, в то время как другие производят бетонные блоки со вставками из жесткого пенопласта.

В Соединенных Штатах теперь доступны две разновидности монолитных сборных блоков из автоклавного бетона: газобетон автоклавной обработки (AAC) и ячеистый бетон автоклавной обработки (ACC). Этот материал содержит около 80% воздуха по объему и широко используется в Европе с конца 19 века.40с. Автоклавный бетон может иметь до десяти раз большую теплоизоляционную способность, чем обычный бетон. Блоки большие, легкие, их легко пилить, прибивать гвоздями и придавать им форму с помощью обычных инструментов. Материал легко впитывает воду, поэтому требует защиты от влаги. Сборный ACC использует летучую золу вместо песка с высоким содержанием кремнезема, что отличает его от AAC. Летучая зола — это зола, образующаяся при сжигании угля на электростанциях.

Также доступны пустотелые блоки, изготовленные из смеси бетона и древесной стружки. Они устанавливаются путем укладки блоков друг на друга без использования раствора (сухая укладка) и заполнения стержней бетоном и конструкционной сталью. Одна потенциальная проблема с этим типом устройства заключается в том, что древесина подвержена воздействию влаги и насекомых.

Стены из бетонных блоков обычно изолируются или строятся из изолирующих бетонных блоков во время строительства нового дома или капитального ремонта. Блочные стены в существующих домах можно утеплять изнутри. Перейдите к изоляционным материалам для получения дополнительной информации о продуктах, обычно используемых для изоляции бетонных блоков.

Пенопласт или жесткая пена

Пенопластовые плиты — жесткие изоляционные панели — могут использоваться для изоляции практически любой части вашего дома, от крыши до фундамента. Они очень эффективны при обшивке наружных стен, внутренней обшивке стен подвала и в особых случаях, таких как чердачные люки. Они обеспечивают хорошее тепловое сопротивление (до 2 раз выше, чем у большинства других изоляционных материалов той же толщины) и снижают теплопроводность через элементы конструкции, такие как деревянные и стальные стойки. Наиболее распространенные типы материалов, используемых при изготовлении пенопласта, включают полистирол, полиизоцианурат (полиизо) и полиуретан.

Изоляционные бетонные формы

Изоляционные бетонные формы (ICF) в основном представляют собой формы для монолитных бетонных стен, которые остаются частью стенового узла. Эта система создает стены с высоким термическим сопротивлением, обычно около R-20. Несмотря на то, что дома ICF построены из бетона, они выглядят как традиционные дома из палочек.

Системы ICF состоят из соединенных между собой пенопластовых плит или сцепляющихся пустотелых изоляционных блоков из пенопласта. Плиты пенопласта скрепляются между собой пластиковыми стяжками. Наряду с пенопластовыми плитами можно добавить стальные стержни (арматуру) для армирования перед заливкой бетона. При использовании пеноблоков внутри пустотелых блоков часто используют стальные стержни для укрепления стен.

Пенная паутина вокруг заполненных бетоном сердцевин блоков может обеспечить легкий доступ для насекомых и грунтовых вод. Чтобы предотвратить эти проблемы, некоторые производители производят пеноблоки, обработанные инсектицидами, и продвигают методы их гидроизоляции. Для установки системы ICF требуется опытный подрядчик, доступный через Ассоциацию изоляционных бетонных форм.

Насыпная и вдуваемая изоляция

Насыпная изоляция состоит из мелких частиц волокна, пены или других материалов. Эти мелкие частицы образуют изоляционный материал, который может соответствовать любому пространству, не нарушая структуры или отделки. Эта способность приспосабливаться делает насыпную изоляцию хорошо подходящей для модернизации и мест, где было бы трудно установить другие типы изоляции.

Наиболее распространенные типы материалов, используемых для насыпной изоляции, включают целлюлозу, стекловолокно и минеральную (каменную или шлаковую) вату. Все эти материалы производятся с использованием переработанных отходов. Целлюлоза в основном производится из переработанной газетной бумаги. Большинство продуктов из стекловолокна содержат от 40% до 60% переработанного стекла. Минеральная вата обычно производится на 75% из переработанного сырья.

Некоторые менее распространенные насыпные изоляционные материалы включают гранулы полистирола и перлит. Насыпная изоляция может быть установлена ​​как в закрытых полостях, таких как стены, так и в незакрытых пространствах, таких как чердаки. Целлюлозу, стекловолокно и минеральную вату обычно вдувают опытные монтажники, умеющие добиваться правильной плотности и R-значений. Обычно насыпают гранулы полистирола, вермикулит и перлит.
Федеральная торговая комиссия издала «Правила регулирования торговли, касающиеся маркировки и рекламы домашней изоляции» (16 CFR, часть 460). Комиссия издала Правило R-значения, чтобы запретить в масштабах всей отрасли определенные недобросовестные или вводящие в заблуждение действия или методы. Правило требует, чтобы производители и другие лица, продающие домашнюю изоляцию, определяли и раскрывали R-значение каждого продукта и соответствующую информацию (например, толщину, площадь покрытия на упаковку) на этикетках упаковки и в информационных бюллетенях производителей. Рейтинги R-значения различаются для разных типов и форм домашней изоляции, а также для продуктов одного типа и формы.

Для насыпной изоляции каждый производитель должен определить значение R своего продукта при установленной плотности и создать диаграммы охвата, показывающие минимальную толщину осаждения, минимальный вес на квадратный фут и площадь покрытия на мешок для различных общих значений R.

Это связано с тем, что с увеличением установленной толщины насыпного утеплителя увеличивается его оседлая плотность за счет сжатия утеплителя под собственным весом. Таким образом, значение R насыпной изоляции не изменяется пропорционально толщине. В таблицах покрытия производителей указано количество мешков с изоляцией, необходимых на квадратный фут площади покрытия; максимальная площадь покрытия для одного мешка утеплителя; минимальный вес установленного утеплителя на квадратный метр; и начальная и установленная толщина установленной изоляции, необходимая для достижения определенного значения R.

Лучистые барьеры и отражающие системы изоляции

В отличие от большинства распространенных изоляционных систем, которые сопротивляются кондуктивному и конвективному тепловому потоку, лучистые барьеры и отражающая изоляция работают за счет отражения лучистого тепла. Радиационные барьеры устанавливаются в домах, обычно на чердаках, в первую очередь для уменьшения притока тепла летом, что помогает снизить затраты на охлаждение. Отражающая изоляция включает отражающие поверхности — обычно алюминиевую фольгу — в системы изоляции, которые могут включать различные подложки, такие как крафт-бумага, пластиковая пленка, полиэтиленовые пузыри или картон, а также теплоизоляционные материалы.

Лучистое тепло распространяется по прямой линии от любой поверхности и нагревает все твердое тело, поглощающее его энергию. Когда солнце нагревает крышу, главным образом лучистая энергия солнца нагревает крышу. Большая часть этого тепла проходит через теплопроводность через кровельные материалы к чердачной стороне крыши. Затем горячий материал крыши излучает полученную тепловую энергию на более холодные поверхности чердака, включая воздуховоды и чердачное перекрытие. Лучистый барьер уменьшает лучистую передачу тепла от нижней стороны крыши к другим поверхностям на чердаке. Чтобы быть эффективным, он должен быть обращен к большому воздушному пространству.

Излучающие барьеры более эффективны в жарком климате, особенно когда каналы охлаждающего воздуха расположены на чердаке. Некоторые исследования показывают, что излучающие барьеры могут снизить затраты на охлаждение на 5-10% при использовании в теплом солнечном климате. Уменьшение притока тепла может даже позволить использовать меньшую систему кондиционирования воздуха. Однако в прохладном климате обычно более рентабельно устанавливать дополнительную теплоизоляцию.

Изоляция из жесткого волокна

Изоляция из жесткого волокна или волокнистых плит состоит из стекловолокна или минеральной ваты и в основном используется для изоляции воздуховодов в домах. Он также используется, когда требуется изоляция, способная выдерживать высокие температуры. Эти изделия имеют толщину от 1 до 2,5 дюймов.

Установка в воздуховодах обычно выполняется подрядчиками по ОВиК, которые изготавливают изоляцию в своих цехах или на стройплощадках. На наружных поверхностях воздуховодов они могут установить изоляцию, насадив ее на приварные шпильки и закрепив зажимами или шайбами. Они также могут использовать специальные приварные штифты с цельными шайбами. Затем необлицованные доски можно покрыть армированным изоляционным цементом, холстом или атмосферостойкой мастикой. Ламинированные доски можно монтировать таким же образом, а стыки между досками заделывать самоклеящейся лентой или стеклотканью и мастикой.

Напыляемая пена и вспененная изоляция на месте

Жидкие пенопластовые изоляционные материалы можно наносить распылением, вспениванием на месте, впрыскиванием или заливкой. Пенопластовую изоляцию можно вдувать в стены, на чердачные поверхности или под полы для изоляции и уменьшения утечки воздуха. Некоторые установки могут давать более высокое значение R, чем традиционная изоляция из войлока при той же толщине, и могут заполнять даже самые маленькие полости, создавая эффективный воздушный барьер. Вы можете использовать небольшие герметизированные банки с пенопластовой изоляцией, чтобы уменьшить утечку воздуха через отверстия и трещины, такие как оконные и дверные рамы, а также электрические и сантехнические проходы.

Пластиковая изоляция Icynene взорвана в стены дома недалеко от Денвера. Icynene заполняет трещины и щели и прилипает к каркасу.

Пол Нортон, NREL

Виды пеноизоляции

Сегодня в большинстве вспененных материалов используются пенообразователи, в которых не используются хлорфторуглероды (ХФУ) или гидрохлорфторуглероды (ГХФУ), вредные для озонового слоя Земли.

Существует два типа изоляции из пенопласта: с закрытыми порами и с открытыми порами. Оба обычно изготавливаются из полиуретана. В пене с закрытыми порами ячейки с высокой плотностью закрыты и заполнены газом, который помогает пене расширяться, чтобы заполнить пространство вокруг нее. Ячейки пенопласта с открытыми порами не такие плотные и заполнены воздухом, что придает утеплителю губчатую текстуру.

Тип утеплителя, который вы должны выбрать, зависит от того, как вы будете его использовать, и от вашего бюджета. В то время как пена с закрытыми порами имеет большее значение R и обеспечивает большую устойчивость к влаге и утечке воздуха, материал также намного плотнее и дороже. Пена с открытыми порами легче и дешевле, но ее не следует использовать ниже уровня земли, где она может поглощать воду. Проконсультируйтесь с профессиональным установщиком изоляции, чтобы решить, какой тип изоляции лучше всего подходит для вас.

Другие доступные пенопластовые изоляционные материалы включают:

• Вяжущие
• Фенольный
• Полиизоцианурат (полиизо)

Некоторые менее распространенные типы включают пену Icynene и пену Tripolymer. Пену Icynene можно распылять или впрыскивать, что делает ее наиболее универсальной. Он также имеет хорошую устойчивость к проникновению воздуха и воды. Триполимерная пена — водорастворимая пена — впрыскивается в полости стен. Обладает отличной стойкостью к огню и проникновению воздуха.

Установка

Жидкая пеноизоляция в сочетании с пенообразователем может наноситься с помощью небольших распылительных емкостей или в больших количествах в виде продукта, распыляемого под давлением (вспениваемого на месте). Оба типа расширяются и затвердевают по мере отверждения смеси. Они также принимают форму полости, полностью заполняя и герметизируя ее.

Также доступны медленно затвердевающие жидкие пены. Эти пены предназначены для перетекания через препятствия перед расширением и отверждением, и их часто используют для заполнения пустот в стенах существующих зданий. Существуют также жидкие пеноматериалы, которые можно заливать из емкости.

Установка большинства видов жидкой пеноизоляции требует специального оборудования и сертификации и должна выполняться только опытными монтажниками. После установки утвержденный тепловой барьер, равный по огнестойкости полудюймовому гипсокартону, должен покрывать все вспененные материалы. Кроме того, некоторые строительные нормы и правила не признают изоляцию из напыляемой пены пароизоляцией, поэтому при установке может потребоваться дополнительный замедлитель парообразования.

Расходы

Изделия из пенопласта и их установка обычно стоят дороже, чем традиционная изоляция из войлока. Тем не менее, изоляция из пенопласта имеет более высокие значения R и образует воздушный барьер, что может устранить некоторые другие затраты и задачи, связанные с защитой дома от атмосферных воздействий, такие как герметизация, нанесение герметика и пароизоляции, а также герметизация швов. При строительстве нового дома этот тип изоляции также может помочь сократить время строительства и количество специализированных подрядчиков, что экономит деньги.

Структурные изолированные панели

Структурные изолированные панели (SIP) представляют собой сборные изолированные конструктивные элементы для использования в стенах, потолках, полах и крышах зданий. Они обеспечивают превосходную и однородную изоляцию по сравнению с более традиционными методами строительства (шпильки или «стержневой каркас»), обеспечивая экономию энергии от 12% до 14%. При правильной установке SIP также делают дом более герметичным, что делает дом энергоэффективным, тише и комфортнее.

SIP имеют не только высокие R-значения, но и высокое отношение прочности к весу. SIP обычно состоит из пенопластовой изоляции толщиной от 4 до 8 дюймов, зажатой между двумя листами ориентированно-стружечной плиты (OSB) или других конструкционных облицовочных материалов. Производители обычно могут настраивать материалы внешней и внутренней обшивки в соответствии с требованиями заказчика. Облицовка приклеивается к пенопластовой сердцевине, а затем панель либо прессуется, либо помещается в вакуум, чтобы соединить оболочку и сердцевину вместе.

SIP могут быть изготовлены различных размеров и размеров. Некоторые производители изготавливают панели размером до 8 на 24 фута, для монтажа которых требуется кран.

Качество производства SIP очень важно для долгого срока службы и производительности продукта. Панели должны быть склеены, спрессованы и отверждены должным образом, чтобы они не расслаивались. Панели также должны иметь гладкие поверхности и квадратные края, чтобы предотвратить появление зазоров при их соединении на рабочей площадке. Перед покупкой SIP узнайте у производителей об их процедурах контроля качества и тестирования, а также внимательно прочитайте и сравните гарантии. SIP доступны с различными изоляционными материалами, обычно пенополистиролом или полиизоциануратной пеной.

Установка

SIP производятся на заводе и отправляются на рабочие места. Затем строители соединяют их вместе, чтобы построить дом. Для опытного строителя дом из SIP возводится намного быстрее, чем другие дома, что экономит время и деньги без ущерба для качества. Эта экономия может помочь компенсировать обычно более высокую стоимость SIP.

Многие производители SIP также предлагают «комплекты панельных корпусов». Строителю нужно только собрать предварительно вырезанные детали, а дополнительные проемы для дверей и окон можно вырезать стандартными инструментами на строительной площадке.

При установке в соответствии с рекомендациями производителей SIP соответствуют всем строительным нормам и стандартам безопасности Американского общества по испытаниям и материалам (ASTM).

Области беспокойства

Пожаробезопасность является проблемой, но когда внутренняя часть SIP покрыта огнестойким материалом, таким как гипсокартон, он защищает облицовку и пенопласт достаточно долго, чтобы дать людям, находящимся в здании, возможность спастись.

Как и в любом доме, насекомые и грызуны могут стать проблемой. В некоторых случаях насекомые и грызуны туннелировали через SIP, и некоторые производители выпустили рекомендации по предотвращению этих проблем, в том числе:

• Нанесение инсектицидов на панели
• Обработка земли инсектицидами до и после первоначального строительства и обратной засыпки
• Поддержание уровня влажности в помещении ниже 50%
• Размещение наружных насаждений на расстоянии не менее двух футов (0,6 метра) от стен
• Обрезка нависающих ветвей деревьев.

Также доступны изоляционные панели, обработанные борной кислотой. Эти панели отпугивают насекомых, но относительно безвредны для людей и домашних животных.

Поскольку хорошо построенная структура SIP может быть очень герметичной, может потребоваться регулируемая вентиляция свежим воздухом для безопасности, здоровья и производительности, а также для соответствия многим строительным нормам. Хорошо спроектированная, установленная и правильно эксплуатируемая механическая система вентиляции также может помочь предотвратить проблемы с влажностью в помещении, что важно для достижения энергосберегающих преимуществ конструкции SIP.

• Учить больше
• Ссылки

Связано с энергосбережением

Изоляция

Изоляция экономит деньги домовладельцев и повышает комфорт.

Узнать больше

Изоляционные материалы

Узнайте о различных изоляционных материалах и изоляционных покрытиях.

Узнать больше

Где утеплить дом

Изоляция всей оболочки вашего дома экономит деньги и повышает комфорт.

Узнать больше

Изоляция для строительства нового дома

Строительство нового энергоэффективного дома требует тщательного выбора места размещения и установки изоляционных материалов.

Узнать больше

Добавление изоляции к существующему дому

Утепление вашего дома — это разумная инвестиция, которая, скорее всего, быстро окупится благодаря сокращению счетов за коммунальные услуги.

Узнать больше

Изделия и услуги для изоляции и герметизации воздуха

Найдите информацию о продукции и профессиональные услуги по изоляции и воздушной изоляции.

Узнать больше

• Домашнее энергосбережение
• Проектирование и строительство домов с учетом климатических условий — Building America

Pyrogel® XT — гибкий изоляционный материал для высокотемпературных применений

Pyrogel® XT — гибкая промышленная изоляция для высокотемпературных применений

Pyrogel® XT — высокотемпературный изоляционный материал, образованный аэрогелем кремнезема и армированный нетканым материалом. , стекловата.

Кремнеземные аэрогели обладают самой низкой теплопроводностью среди всех известных твердых тел. Pyrogel XT обладает лучшими в отрасли тепловыми характеристиками благодаря универсальному, экологически безопасному и простому в использовании продукту.

Pyrogel XT идеально подходит для изоляции трубопроводов, емкостей, резервуаров и оборудования и является незаменимым материалом для тех, кто ищет максимальную тепловую эффективность.

Физические свойства пирогеля

9007

Толщина*	0,20 дюйма (5 мм)	0,40 дюйма (10 мм)
Форма материала*	60 дюймов (1500 мм) в ширину x 260 футов (80 м) в длинных рулонах	60 дюймов (в ширину) x 1500 мм Длинные рулоны 155 футов (47 м)
Макс. Используйте темп.	1200 ° F (650 ° C)	1200 ° F (650 ° C)
Color	BEIGE	BEIGE
DENTION*
.	11 фунтов/фут3 (0,18 г/куб.см)
Hydrophobic	Да	Да
		*Номинальные значения

Advantage of Pyrogel xt® alt

. Толщина и профиль

Равное тепловое сопротивление при небольшой толщине
Меньше времени и трудозатрат на установку Легко режется и приспосабливается к сложным формам, крутым изгибам и местам с ограниченным доступом
Физически прочный Мягкий и гибкий, но с отличной упругостью, Pyrogel XT восстанавливает свои тепловые характеристики даже после сжатия до 100 фунтов на квадратный дюйм
Экономия на доставке и складировании Уменьшенный объем материала, высокая плотность упаковки и низкий процент брака могут сократить логистику стоимость в пять или более раз по сравнению с жесткой, предварительно сформированной изоляцией
Упрощенная инвентаризация В отличие от жестких заготовок, таких как покрытие трубы или плита, одно и то же одеяло Pyrogel XT может иметь любую форму или конструкцию
Гидрофобный, но воздухопроницаемый Пирогель отталкивает жидкую воду, но пропускает пары, помогая предотвратить коррозию под изоляцией
Экологически безопасный Одноразовый на свалке, без выстрела, без вдыхаемого волокна

Pyrogel® XT Теплопроводность

Средняя темп. °C	0	100	200	300	400	500	600
Средняя темп. °F	32	212	392	572	752	932	1112
k mW/m-K	20	23	28	35	46	64	89
k BTU-in/hr-ft2-°F	0.14	0.16	0.19	0.24	0.32	0.44	0.62

*Результаты ASTM c 177; Измерения теплопроводности выполнены при сжимающей нагрузке 2 фунта на кв. дюйм.

Pyrogel® XT Specification Compliance and Performance

Test Procedure	Property	Results
ASTM C 165	Compressive Strength	Stress при деформации 10 % = 14,8 фунта на кв. дюйм (102 кПа) Напряжение при деформации 25 % = 26,6 фунта на кв. дюйм (183 кПа)
ASTM C 356	Линейная усадка при замачивании тепла	<1,3% @ 1200 ° F (650 ° C)
ASTM C 411	HORMER SUPREM	Оценка максимальной рабочей температуры	1200°F (650°C)
ASTM C 592-04 (Раздел 11.11, измененный)
ASTM C 795	Insulation for Use Over Austenitic Stainless Steel	Passed
ASTM C 1101	Classifying the Flexibility of Mineral Fiber Blankets	Class: Resilient Flexible
ASTM C 1104	Water Поглощение паров	2,25% (по весу)
ASTM C 1338	Грибковая стойкость изоляционных материалов	Пройдено
ASTM C 1511	Liquid Water Retention After Submersion	4% (by weight)
ASTM E 84	Surface Burning Characteristics	Flame Spread Index = 0   Smoke Developed Index = 0
ASTM E 1354	Конина калориметрия	Нет зажигания при 50 кВт/м2
BS EN 13501-1: 2007	Реакция на пожарную деятельность	Пропустил Euroclass A2
ISO 1182: 1
ISO90	Негорючесть	Соответствует критериям, изложенным в ISO 1182:1990

Pyrogel XT Характеристики

Pyrogel XT можно резать с помощью обычных режущих инструментов, включая ножницы, ножницы по металлу и жестяные ножницы.
