Водяные тепловые завесы – принцип работы и характеристики. Тепловая водяная завеса “Тепломаш”: инструкция, отзывы и фото Вертикальные воздушные завесы с водяным контуром
Водяные тепловые завесы – принцип работы и характеристики. Тепловая завеса “Тепломаш”: инструкция, отзывы и фото Вертикальные тепловые завесы с водяным контуром
Тепловые завесы водяные от известных мировых и отечественных брендов с доставкой и установкой в течение 2-х дней, со скидкой 7% от официальный поставщик оборудования.
водяная завеса
Уникальная разработка в области теплосбережения с минимальным энергопотреблением.
водяная завеса основные узлы, представляющие собой металлический корпус, теплообменник, вентилятор и двигатель вентилятора, спроектированы и установлены в основном там, где электрическая завеса не соответствует техническим требованиям.
При нагреве воздуха за счет отвода тепла от водяной тепловой завесы вода имеет гораздо большую теплоотдачу, этому способствует возможность установки в данное оборудование более мощного вентилятора.
Таким образом, водяная воздушная завеса может значительно нагревать воздушный поток и при этом перекрывать значительно большие проемы и въездные ворота. Тепловые завесы управляются от отопления через 2-ходовой или 3-ходовой регулирующий клапан, открывающийся или закрывающийся с помощью электропривода.
Воздушные тепловые водяные завесы оснащены щитом управления, который подает сигнал на открытие или закрытие регулирующего клапана. При открытом кране вода как теплоноситель поступает в теплообменник, который продувается мощным потоком воздуха, таким образом, на выходе из тепловой завесы мы имеем мощный поток теплого воздуха, который при правильном расчете, полностью выполняет все функции воздушной защиты.
Очень важно правильно выбрать и купить водяную завесу, чтобы получить именно тот результат, который вы ожидаете от этого оборудования.
Приобретая водяные тепловые завесы, помните, что цена не самый важный фактор. Главное, учитывать очень важные характеристики, которые существенно влияют на эффективность воздушной завесы.
У нас правильный выбор водяная тепловая завеса купить можно абсолютно недорого и при этом она прослужит вам долго и качественно.
Тепловые водяные завесы относятся к классу климатических технологий. С их помощью создается устойчивый направленный поток горячего воздуха.
Направление струи нагретого воздуха может быть вертикальным или горизонтальным (параллельно или перпендикулярно полу).
Основным источником тепловой энергии является горячая вода. Воздушная завеса с водяным источником тепла может быть подключена к централизованной системе горячего водоснабжения или водяного отопления здания.
Агрегаты данного типа экономически выгодно устанавливать в помещениях, где недостаточно электроэнергии.
Тепловая завеса должна соответствовать характеристикам объекта, на котором она будет использоваться.
Основными критериями выбора являются:
- производительность: показатель характеризует объем воздуха, прошедшего через тепловую завесу.
- размеры: размер блока должен точно соответствовать ширине проема, в который он будет устанавливаться;
- центробежный вентилятор (турбина) длина: этот элемент должен быть равен по длине длине всей тепловой завесы;
- расход воздуха: для низких отверстий достаточно небольшого расхода нагретого воздуха.
- наличие термостата: встроен в конструкцию завесы, он значительно облегчает ее эксплуатацию, так как его задача поддерживать постоянную температуру в автоматическом режиме на протяжении всего периода работы устройства.
Например, для установки на дверной проем размером 2х1 метр необходимо использовать завесу, пропускная способность которой равняется 800-900 м.куб. м/час.
Если в такой проем установить агрегат меньшей мощности, то обогреваться будет только его верхняя зона. А через нижнюю часть проема в помещение будет поступать холодный воздух;
Большие проемы требуют высокой скорости . Часто в большие проемы необходимо вмонтировать несколько штор;
По мощности завесы делятся на:
- бытовые: образуют узкий поток теплого воздуха. Применяются для защиты окон киосков, касс. Можно использовать в жилом помещении.
- средний: применяется в проемах, высота которых не превышает трех метров. Эти настройки являются наиболее распространенными.
- большой: используется в небольших дверных проемах мастерских среднего размера высотой до семи метров.
- для тяжелых условий эксплуатации: устанавливается в проемах высотой до 12 метров. Такие мощные установки используются на складах, производственных цехах, крупных магазинах.
Устанавливаются над оконными проемами с целью снижения теплопотерь и защиты от сквозняков. В небольших комнатах дополнительным источником обогрева служат бытовые шторы;
Их задача – уменьшить теплопотери при открытых дверях и защитить людей внутри помещений от сквозняков;
Термозавесу можно использовать и дома, но есть и другие решения.
По типу защиты от открытия воздушные завесы делятся на:
- смесительные;
- раздвижной.
Воздушно-смесительные завесы работают следующим образом: в зоне их действия смешивается холодный воздух с улицы и теплый воздух, поступающий от установки.
Давление струи таких устройств невелико, но требуется высокая мощность нагревательных элементов.
Раздвижные установки характеризуются высоким напором воздушного потока, благодаря чему наружный воздух не поступает в помещение. 9
По способу установки шторы делятся на:

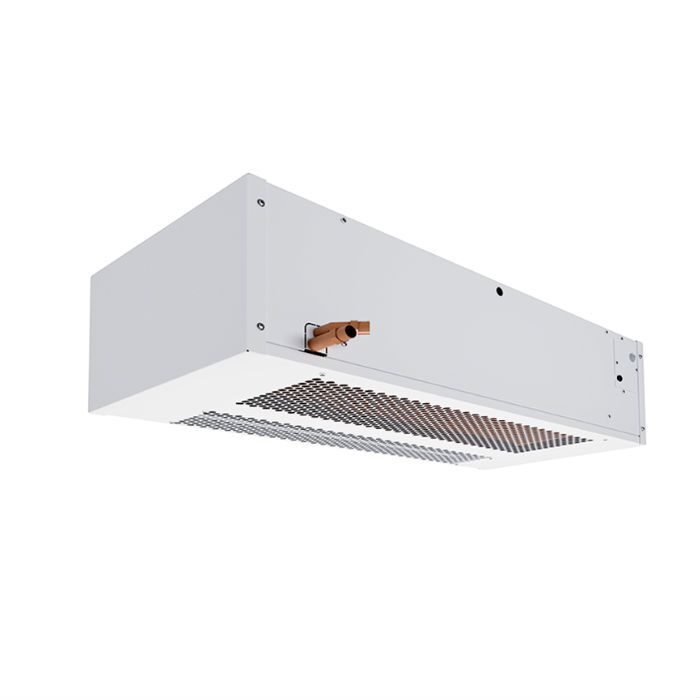

- горизонтальные: монтируемые над входом в помещение. Основное требование к такой установке – воздействие устройства на всю ширину проема;

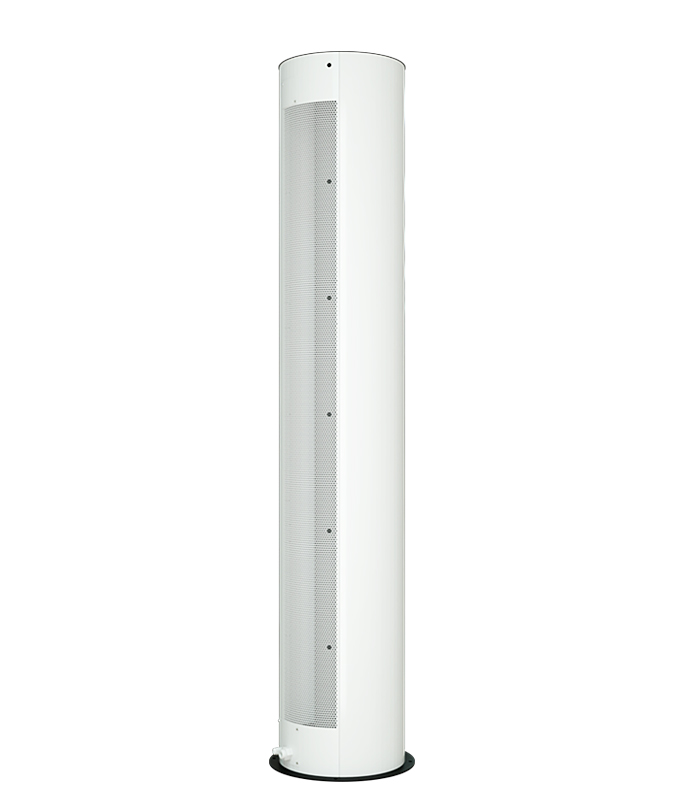

- вертикальные: установлены по бокам проема.
- 9
Тепловая завеса с водяным источником тепла состоит из:
- прочного стального корпуса с нанесенным на него защитным покрытием;
- двухходовой водонагреватель.
Современные воздухонагреватели изготавливаются из медной трубы с набранными на нее алюминиевыми пластинчатыми ребрами.
Воздухонагреватель нельзя демонтировать. Теплоноситель (горячая вода) поступает в него и выводится из него по патрубкам, расположенным в боковой части конструкции.
Приток воздуха обеспечивается осевыми вентиляторами. Двигатели вентиляторов имеют несколько скоростей.
Регулировка и управление шторами осуществляется либо с помощью пульта, либо пульта дистанционного управления (в зависимости от марки и модели устройства).
Воздух всасывается через перфорированные панели корпуса, а выбрасывается через щелевидное сопло, расположенное в нижней части блока.
В моторном отсеке любой марки завесы имеется болт заземления, который через внутреннюю связь подключается к клеммной колодке.
Для обеспечения нормальной работы воздушной завесы на входе теплоносителя должен быть установлен водяной фильтр.
Многие модели оснащены смесительным узлом, служащим для регулирования расхода теплоносителя (а, следовательно, и температуры воздуха на выходе из завесы).
Принцип работы водяной тепловой завесы ничем не отличается от работы устройств, использующих другие виды теплоносителей:
Вентилятор забирает воздух из помещения, прогоняет его через воздухонагреватель и направляет вниз с мощная струя (при горизонтальной установке) или боковая (при вертикальной установке). 9
Прежде чем приступить к монтажу водяных тепловых завес, составляется схема подключения установки и линий к источнику теплоносителя (центральная система горячего водоснабжения или котельное оборудование).
Наиболее простая схема состоит из следующих элементов:
- тепловые завесы;
- фильтр грубой очистки воды;
- кран-воздушник;
- запорный вентиль;
обратный клапан- ;
Циркуляционный насос- (при подключении к котельному оборудованию).
Для работы тепловой водяной завесы необходима постоянная температура теплоносителя. В большом помещении хорошим решением может быть производительность в десятки литров в минуту. Все об этих устройствах читайте в нашей статье.
И еще одна интересная статья, в которой описаны насосы для водяного отопления, их характеристики, цены и так далее, находится, сделайте правильный выбор!
После составления схемы приступаем к установке.
Кронштейны, на которые устанавливается завеса, крепятся равномерно по всей ширине проема с учетом того, что расстояние от края завесы до потолка должно быть не менее 30 см (если завеса установлен вертикально, то между ним и стеной должно быть выдержано такое расстояние).
Кронштейны крепятся анкерными болтами.
Тепловая завеса крепится к кронштейнам с помощью стандартных болтов.
Поскольку концы соединительных труб находятся на одном уровне, на одну из них для удобства устанавливается удлинитель (до 5 см).
На удлинителе упаковано быстроразъемное соединение (предназначено для быстрого монтажа и демонтажа завесы).Через запорную арматуру подключаем завесу к магистралям подачи-возврата теплоносителя.
После проверки соединений на герметичность с помощью манометров можно приступать к установке.При планировании обогрева любого помещения необходимо учитывать значение точки росы. Что это такое и почему это так важно — читайте в нашей статье! 9
НПО Тепломаш занимает лидирующие позиции в отечественном производстве водяных завес. Предприятие выпускает агрегаты мощностью от 2 до 230 кВт.
Модели, предназначенные для защиты небольших проемов, стоимость:
- Мощность 100 Вт – 16350 руб.;
- Мощностью 150 Вт – 20850 руб.
Стоимость изделий Тепломаш, предназначенных для защиты проемов высотой от 3 до 5 метров, составляет от 24 до 38 тысяч рублей.
Сверхмощные шторы с длиной струи 15 метров стоят около 80 тысяч рублей.
9 Водяные завесы марки Ballu предназначены для проемов различной высоты – от 2,5 до 4,5 метров. Все устройства этого бренда универсальны: их можно монтировать как вертикально, так и горизонтально.
Ориентировочная стоимость штор марки Ballu:
- Высота установки 3,5 метра, мощность 11 кВт – 18 тысяч рублей;
- высота установки 4,5 метра, мощность 18 кВт – 2 тыс. руб.
Интерьерные шторы, предназначенные для защиты входов в офисы и другие помещения с повышенными требованиями к внешнему виду, стоят значительно дороже – от 180 тыс. руб.
Тепловая завеса защищает микроклимат отапливаемого склада от холода, создавая воздушную преграду в ожидании складирования. Конечно, такая система требует постоянного энергоснабжения, но общее энергопотребление склада, оснащенного тепловой завесой, только снижается. Ведь воздушная преграда препятствует переохлаждению помещения, снижая затраты на обогрев хранилища.
Кроме того, существуют способы снижения энергопотребления самого термобарьера за счет оптимизации нагрева воздуха.
Преимущества водяных тепловых завес
- Во-первых, такие завесы потребляют минимум энергии, «питаясь» от теплового контура системы отопления склада.
- Во-вторых, такие шторы стабилизируют температуру в защищаемом помещении, создавая идеальные условия для хранения самых «капризных» предметов инвентаря.
- В-третьих, водяные завесы не только защищают, но и обогревают вход на склад.
- В-четвертых, тепловые завесы исключают появление сквозняков, улучшая условия работы складского персонала.
- В-пятых, такие шторы можно модифицировать, превратив из обогревателя в кондиционер. Причем такое преобразование осуществляется за счет отключения контура завесы от системы циркуляции теплоносителя в системе отопления. После этого штора начинает работать как огромный вентилятор, кондиционируя как вход на склад, так и сам склад.
Именно поэтому область применения водяных завес может быть самой широкой, начиная от теплозащиты порогов габаритных складских проемов и заканчивая защитой интерьера магазина или кафе от пыли и насекомых.
Как работает водяная завеса?
Тепловая завеса с водяным обогревом работает по принципу воздушного конвектора. То есть мощные вентиляторы продувают поток холодного воздуха – забранного на уровне пола – через отопительный контур (выход из системы отопления). В результате образуется плотная струя горячего воздуха, направленная параллельно плоскости защищаемого проема.
Причем воздушный поток завесы формируется специальной турбиной – радиальным вентилятором, прокачивающим воздух через корпус-улитку. Поэтому водяные завесы монтируются либо горизонтально (в районе перемычки), либо вертикально (со стороны проема, занимая ¾ его высоты).
Блок управления воздушной завесой может быть механическим или электрическим. Последний вариант предполагает возможность автоматизации процесса управления шторами.
Воздушная завеса запускается по команде с выносного или стационарного пульта управления или концевого выключателя. То есть в первом случае тепловая завеса работает постоянно или во время разгрузки и выгрузки товара. Во втором случае стартовым сигналом является факт открытия дверей склада. Соответственно, после закрытия проема воздушная завеса выключается.
Выбор водяной завесы для склада
В процессе выбора тепловой завесы, как правило, используются следующие критерии:
- Размеры турбины (длина корпуса).
- Питание устройства.
- Производительность воздушной завесы
- Тип узла управления устройством.
Кроме того, размеры самого проема, высота перемычки и расстояние от края до стены, которые будут определять тип шторы (горизонтальная или вертикальная), также могут иметь некоторое влияние в пользу выбора того или иного или другая модель.
При этом размеры турбины должны соответствовать либо ширине (для горизонтальных завес), либо высоте (для вертикальных устройств) проема. Хотя обычно размеры завесы укладываются в размерный ряд 0,6-2 метра, но если проем шире или выше, то подбираются устройства с более длинным корпусом.
Мощность завесы определяется объемом защищаемого помещения. А если на каждые 25-30 кубометров объема помещения придется не менее 1 кВт тепловой мощности, то воздушную завесу можно использовать и как утеплитель тамбура.
Производительность воздушной завесы определяется площадью защищаемого проема. При этом основным критерием производительности является скорость воздушного потока. В конце (у пола) она должна быть не менее 2 м/с. Именно этот критерий определяет мощность (производительность) турбины, измеряемую объемом перекачиваемого за один час воздушного потока. А на один квадратный метр площади проема приходится не менее 350 м3/час производительности турбины.
Одним словом, выбор шторы – очень сложная процедура. Поэтому при отсутствии практики инженерных расчетов шторы подбирают по рекомендациям производителей, ориентируясь на типовые модели.
Популярные модели водяных завес
Завесы промышленного типа выпускаются только некоторыми производителями теплового оборудования. При этом наиболее заметными участниками рынка промышленных тепловых завес являются компании Ballu, Тепломаш, Frico, Tropic. Поэтому ниже по тексту мы будем рассматривать популярные модели тепловых завес водяного типа только от этих брендов.
Водяные завесы Ballu
Российская компания Ballu предлагает около десятка моделей водяных тепловых завес. При этом стоимость промышленных вариантов штор, монтируемых в проем высотой до 4,5 метров, колеблется в пределах 20-35 тысяч рублей (горизонтальные шторы) или 180-220 тысяч рублей (вертикальные шторы).
К перспективным горизонтальным водяным завесам этой фирмы относятся следующие варианты:
- Модель Ballu BHC-h30-W45 представляет собой устройство с тепловой мощностью 41 кВт и производительностью до 5 тыс.
- Модель Ballu BHC-h20-W18 представляет собой устройство с тепловой мощностью 18 кВт и производительностью до 2,5 тыс. м3/ч, создающее тепловой барьер размером 1х4,5 метра. Стоимость этой модели 22-23 тысячи рублей.
К популярным вертикальным водяным завесам марки Ballu относятся следующие варианты:
Модель Ballu Stella BHC-D25-W45 представляет собой устройство с тепловой мощностью 45 кВт и производительностью до 5000 м3/ч. Такие шторы закрывают 3,5-метровый проем. Причем монтировать их можно как с левой, так и с правой стороны. А длина кузова BHC-D25-W45 составляет 2,5 метра! Стоимость этой модели достигает 250 тысяч рублей.
Модель Ballu StellaBHC-D20-W35 представляет собой устройство с тепловой мощностью 35 кВт и производительностью до 4700 м3/ч. Высота такой шторы 2,2 метра, а стоимость 218-220 тысяч рублей.
Тепловые водяные завесы Frico
Шведская компания Frico производит как высокопроизводительные завесы промышленного типа, так и устройства для обслуживания коммерческой недвижимости и торговых залов.
- Модель Frico AR3515W – устройство скрытой установки, обслуживающее проем 1,5х3,5 метра. При этом теплоотдача этой модели не превышает 23 кВт, а производительность составляет 1,3 тыс. м3/ч. Стоимость энергоэффективной воздушной завесы AR3515W достигает 235 тысяч рублей.
- Модель Frico AGIN4WH представляет собой устройство смешанного типа установки (как вертикального, так и горизонтального монтажа), обслуживающее проем размерами 2,5х6 метров. При этом теплоотдача такой установки достигает 90 кВт. А производительность до 14 тыс. м3/час. Стоимость AGIN4WN 627-628 тысяч рублей.
- Модель Frico ADCSV25WL представляет собой устройство со смешанной схемой мощности для контура отопления (водяной и электрический нагрев), образующее преграду размерами 2,5х3,5 метра. Более того, ADCSV25WL монтируется только вертикально.
Одним словом, у марки Frico есть достаточно интересные решения, демонстрирующие завидную энергоэффективность и универсальность процесса монтажа. Но шведские шторы не будут дешевыми – стоимость промышленных моделей достигает 1,5 млн рублей.

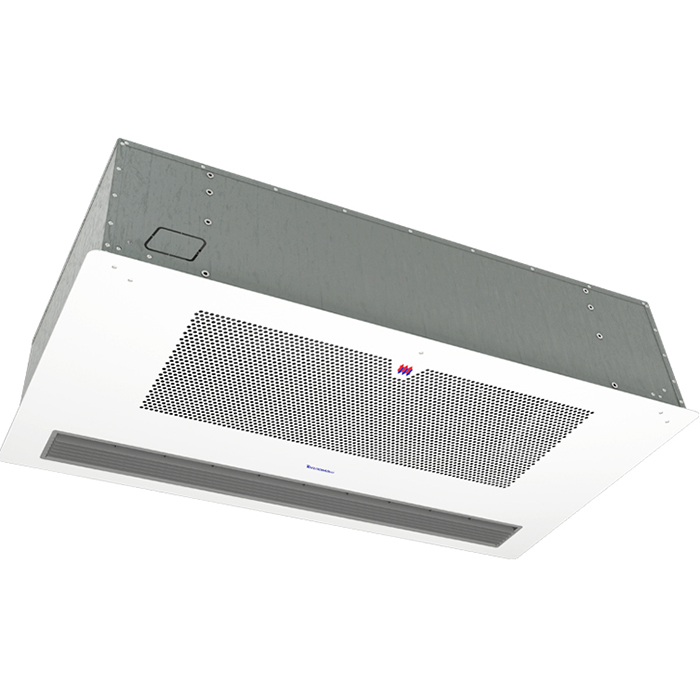

Бытовые завесы фирмы “Тепломаш”
Тепловые завесы российского предприятия “Тепломаш” можно отличить как по характеристикам, так и по привлекательному внешнему виду корпуса. При этом шторы «Тепломаш» обойдутся не дороже 30-80 тысяч рублей. А среди перспективных моделей стоит выделить следующие устройства:
- Завеса воздушная вертикальная Тепломаш КЭВ-52П6140W, обслуживающая проем высотой до 3,5 метров. Тепловая мощность такой установки достигает 28 кВт, а производительность до 2,4 тыс. м3/ч. При этом высота столба такой шторы 2 метра, а стоимость 58 тысяч рублей.
- Штора влагостойкая Тепломаш КЭВ-100П4060W предназначена для защиты ворот автомоек. При этом высота проема, защищаемого КЭВ-100П4060В, достигает 5 метров. Теплоотдача такой завесы составляет 56 кВт, а производительность – 6,2 тыс. м3/час. Стоимость этой модели достигает 63-64 тысяч рублей.
- Промышленная завеса Тепломаш КЭВ-170П7011W, которая может загораживать въезд в депо, склад, гараж, с высотой проема до 7 метров. Теплоотдача такой завесы 89 кВт, производительность 9800 м3/час. Однако цена промышленной версии КЭВ-170П7011W не превышает 58-60 тысяч рублей.
А еще у марки Тепломаш есть очень презентабельные и производительные световые горизонтальные шторы, предназначенные для обслуживания проемов магазинов, торговых центров, кафе, ресторанов.
Тепловые завесы марки Tropic
Данный производитель выпускает целую серию тепловых завес водяного типа – «Тропик Х». Но не каждая модель из этой серии относится к промышленному сегменту этого оборудования.
- Модель Tropic X432W, с помощью которых можно защитить даже 5-метровый проем. При этом производительность этой завесы составляет 5000 м3/час, а теплоотдача – 32 кВт. Более того, именно эта модель имеет высокую степень влагозащиты. Поэтому X432W можно установить у входа на автомойку. Стоимость данной модели составляет 71 тысяча рублей.
- Модель Tropic T224W, с помощью которой можно защитить проем высотой до 3,5 метров. Теплоотдача T224W достигает 24 кВт. А производительность до 2600 м3/час. Такими завесами можно защитить порог склада или мастерской. Стоимость T224W составляет 42 тысячи рублей.
- Tropic X540W предназначен для защиты складов и работы во влажной среде автомойки. При этом высота защищаемого X540W проема достигает 5 метров, а теплоотдача этой модели составляет 40 кВт. Производительность данной тепловой завесы составляет 6600 м3/ч, а скорость воздуха на выходе из сопла 16 м/с.
В итоге, несмотря на ограниченный ассортимент, серия Tropic X демонстрирует вполне достойную функциональность и производительность, которые можно приобрести за приемлемую цену.
Воздушные тепловые завесы предназначены для четкого разделения воздушных зон, где требуется разная температура, с помощью узконаправленного потока воздуха. Такие установки используются в различных помещениях для создания и поддержания условий климатического комфорта.
В зависимости от источника энергии, используемого для нагрева теплоносителя, различают разделительные устройства следующих типов:
- вода ;
- электрика.
Водяные тепловые завесы – климатические устройства, создающие узкий высокоскоростной поток воздуха для разделения двух разных температурных зон.
Горячая вода от центрального или автономного водопровода, подаваемая в водяные тепловые завесы как источник тепловой энергии. Заданная оптимальная температура нагреваемой воды задается специальным регулятором. Климатический бытовой прибор имеет дополнительную функцию, обеспечивающую эффективную вентиляцию без обогрева за счет использования встроенного однофазного электродвигателя с регулятором скорости.
Климат-контроль (THS-HW) Воздушные завесы
Климат-контроль (THS-HW) Воздушная завеса с подогревом воды
Горячая вода
Воздушная завеса THS-HW представляет собой нагретый воздушный барьер, который помогает повысить комфорт и энергоэффективность. Эта воздушная завеса идеально подходит для климат-контроля в торговых, коммерческих и офисных помещениях.
При запросе цен на водяную воздушную завесу укажите:
• Особенности входа и выхода воды/пара из воздушной завесы.
• Место для подачи и возврата воды/пара (оба с одной стороны или по одной с каждой стороны)Основные особенности конструкции
- Нержавеющая сталь 304 толщиной 18 мм с отделкой номер три.
- Двигатели мощностью 3/4 л.с., 1630 об/мин каждый. Двойная скорость
- Оцинкованные вентиляторы.
- Экран воздухозаборника изготовлен из перфорированной нержавеющей стали с мелкозернистой обработкой.
- Верхняя и нижняя панели доступа
- Высокоэффективная нагнетательная камера гарантирует, что выходящий воздух заполняет всю ширину и высоту проема.
- Направленная воздушная лопатка, установленная на заводе для облегчения отклонения воздушного потока на +/- 20 градусов.
- Панель управления в комплекте
Рекомендуемые органы управления воздушной завесой
- Переключатель LOW / OFF / HIGH
- Магнитный дверной выключатель для активации
- Реле задержки времени
360 View
Калькулятор экономии затрат
Этот инструмент поможет вам понять, на какую экономию средств вы можете рассчитывать в зависимости от выбранной вами воздушной завесы и вашего мнения о том, как и где она будет использоваться.
Рассчитать сейчас
Выбор воздушной завесы
Этот инструмент разработан, чтобы помочь вам найти лучшую воздушную завесу
для вашей ситуации, задав несколько основных вопросов.
Интересный вариант, помогающий решить проблему сквозняков и перепадов температуры – это теплый пол. Прочтите подробную статью об устройстве и многое другое, чтобы узнать обо всех преимуществах и недостатках такого решения. 9
При этом высота тепловой завесы должна быть не менее 2/3 высоты проема;
И хороший пример. Аналогичной оптимизированной схемой является водяная тепловая завеса, которая нагревает воздушную преграду за счет энергии теплоносителя, циркулирующего в системе отопления склада.
Однако независимо от того, управляется ли водяная завеса механикой или электроникой, этот узел должен регулировать как скорость вращения турбины, так и теплообмен отопительного контура.
м3/ч, создание воздушного барьера размером 2 х 4,5 метра. Стоимость BHC-h30-W45 составляет 35-37 тысяч рублей.
При этом в первом сегменте из ассортимента шведского бренда можно выделить следующие виды промышленных штор:
Тепловая мощность данной модели составляет 52 кВт, а производительность до 2000 м3/час. Стоимость модели ADCSV25WL составляет 568-570 тысяч рублей.
А если перебрать весь модельный ряд серии «Тропик Х», то к сегменту промышленного оборудования можно отнести только три комплектации, а именно:
То есть с помощью X540W можно защитить помещение и от холода, и от пыли, и от выдуваемых плотным потоком теплого воздуха выхлопных газов. Стоимость X540W 67-68 тысяч рублей.
Установка теплового устройства над дверным или оконным блоком обеспечивает создание мощного воздушного барьера, поддерживающего заданную температуру в помещении при открывании окон или дверей.
В высокоэффективной системе THS используется пленум, обеспечивающий постоянное и равномерное покрытие по всей ширине двери. Он идеально подходит для больниц, многоквартирных домов и других объектов, использующих систему отопления на основе горячей воды.
Это также снижает уровень шума при работе устройства.
