Тепловая завеса на входную дверь: выбор, способы установки, монтаж тепловой завесы своими руками. Выбираем тепловую завесу

Не прошло и полвека, как спрос на теплообменное оборудование в виде усовершенствованной тепловой завесы 1904 года, получил в Европе масштабное распространение. Сегодня, почувствовать на себе теплое дыхание тепловых завес можно, входя в открывающиеся двери крупных аэропортов, вокзалов и офисов.

Содержание

1 К барьеру!
- 1.1 Тепловая завеса отзывы
2 Требования, предъявляемые у организации защитных тепловых барьеров
3 Конструкция оборудования завес
- 3.1 виды, классификация и характеристики
4 Способы установки тепловых завес
5 Устанавливаем электрическую тепловую завесу своими руками
- 5.1 технология монтажа
- 5.2 подключение агрегата

Скажем откровенно, скептицизм к инновационным технологиям порождает недоверие. Пока еще не многие решаются приобретать и устанавливать подобные теплообменные агрегаты. Мы поможет открыть для себя тепловую завесу.

К барьеру!

Современное теплообменное оборудование надежно обосновалось в квартирах и домах. Разнообразные по назначению агрегаты систем приточной вентиляции снабжают холодным и нагретым воздухом помещения. Перспективным и высокоэффективным агрегатом считают тепловую завесу, создающую температурный барьер из подогретых воздушных потоков, перетекающих из одного помещения в другое.

Объясняя значение тепловой завесы, что это такое, подскажем, что принцип ее действия основан на перекрывании сечения прохода или проема помещения мощным тепловым потоком. По мнению специалистов, целесообразность установки струйной завесы предпочтительна для постоянно открывающихся дверей при большом потоке прохождения.

Намереваясь купить тепловую завесу, не помешает узнать конструктивные и эксплуатационные возможности агрегатов, а также требования по организации тепловой защиты.

Тепловая завеса отзывы

Александр Львович, предприниматель

Офис нашей фирмы расположен недалеко от станции метро. У нас всегда многолюдно – поставщики, менеджеры и персонал. Двери не закрываются, поэтому зимой в офисе холодно. Устанавливать дополнительное отопительное оборудование не рационально. Посовещались и купили тепловую завесу Тепломаш. Простота монтажа и подключения подкупает. Два специалиста практически за час все сделали. Естественно, с учетом требований для создания тепловых барьеров.

Требования, предъявляемые у организации защитных тепловых барьеров

Тепловую завесу относят к теплотехническому и климатологическому оборудованию, организацию которой регламентируют:

СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», раздел 7.7.
СНиП 23-01-99* «Строительная климатология».

Для организации струйной защиты тепловой завесы на входную дверь и выбора параметров мощности, расхода воздуха и угла установки, рекомендовано брать во внимание:

высоту и ширину проема
расчетный температурный режим воздуха внутри и снаружи помещения
расположение существующих окон, приточной вентиляции, аэрационных фонарей
степень сбалансированности воздушной смеси.

Кроме того, на выбор агрегата влияет мощность тепловой завесы, определяющая уровень производительности теплообмена.

Полезные советы

Приобретение дорогого теплообменного оборудования должно быть обосновано. Критериями обоснования выступают: целевое назначение завесы, производительность и самоокупаемость приобретения. Подсказкой является классификация и характеристики агрегатов: завесы с производительностью перегона 300 м3/ч обеспечат тепловой барьер окна, агрегаты производительностью до 1000 м3/ч – дверного проема.

Высокая производительность у тепловых завес электрических, работающих от 380 В. Вес промышленных завес в стальном гнутом корпусе более внушительный по сравнению с бытовыми моделями агрегатов.

Конструкция оборудования завес

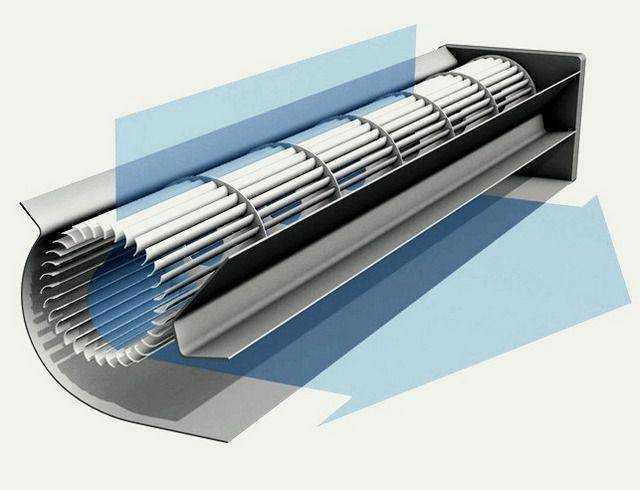

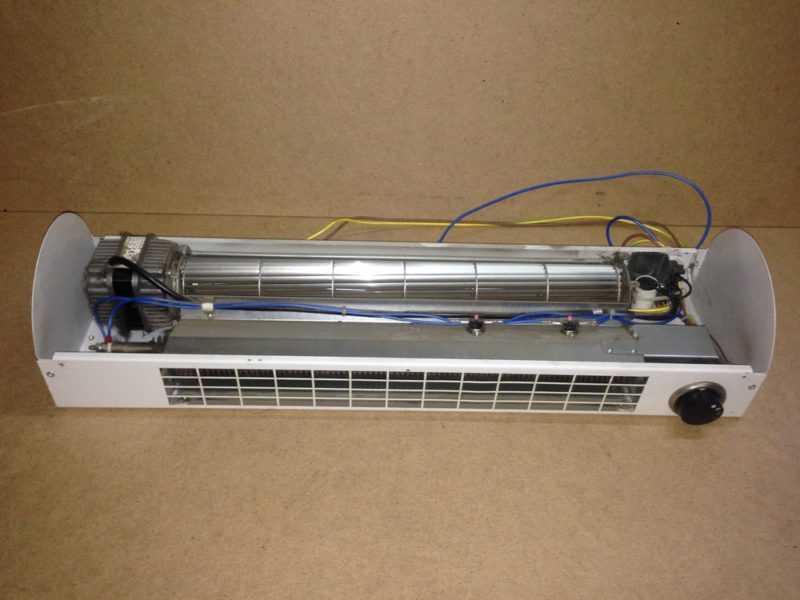

Конструктивно завеса тепловая состоит из элементов, участвующих в теплообменном процессе:

стального эргономичного корпуса с полимерным покрытием
электронагревателя под источник тепла
высокопроизводительного тепловентилятора
воздушного фильтра
воздуховода с равномерной раздачей тепла выходным соплом.

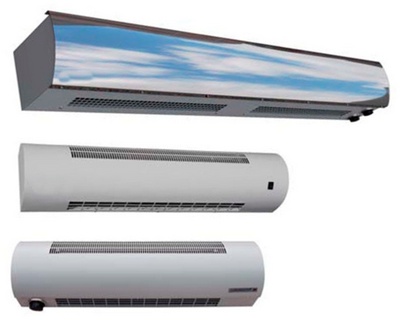

Выпускаемые промышленностью виды тепловых завес конструктивно предназначены для различной пространственной установки и монтажа агрегата промышленного и бытового назначения.

виды, классификация и характеристики

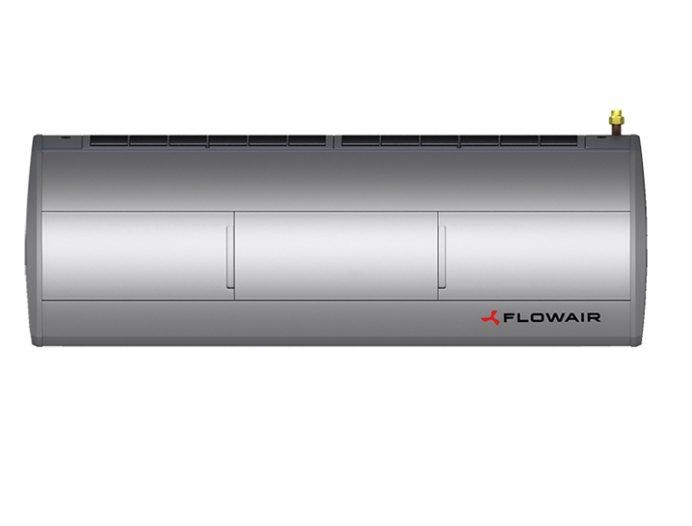

Различают завесы по нагревательному элементу (водяные и электрические), производительности и способу монтажа.

Функции нагрева завес смесительного типа (бытовые) и шиберующего типа (промышленные) выполняют:

электрических агрегатов — ТЭН и спираль
водяных – горячая вода.

Для удобства чтения параметров и характеристик агрегатов завес используют стандартную маркировку по сериям 100-600, где заградительный эффект агрегата соответствует мощности завесы.

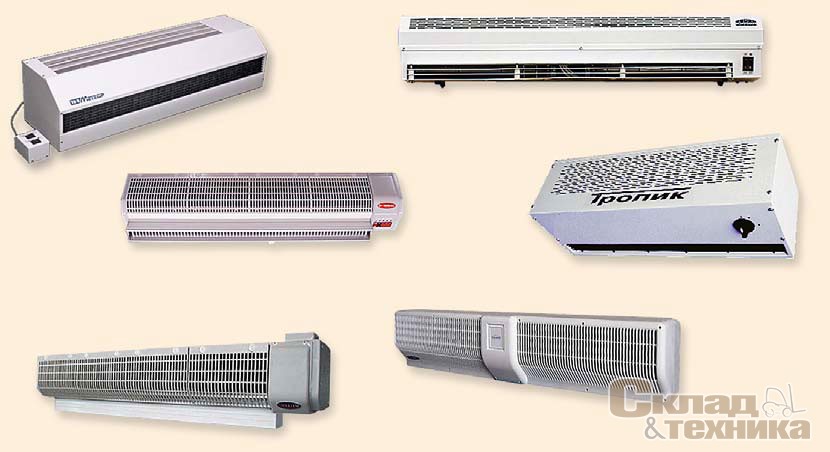

Например, тепловая завеса тропик представлена маркировками компактной серии Т , К, А, М для установки в дверные проемы до 3 м с максимальной мощностью и производительностью.

Полезные советы

Использовать водяные завесы можно круглый год, Однако, установка водяной тепловой завесы потребует наличия смесительного узла, обеспечивающего напор и температуру воды, а также трубопровод к системе ЦО. Судя по отзывам, тепловая завеса водяная, отличающаяся высокой стоимостью, сложна для собственноручной установки. Кстати, не следует подбирать завесу для обогрева, у нее совершенно иные функции.

Как подобрать агрегат, показано в видео.

Способы установки тепловых завес

В зависимости от номенклатуры изделий, способы установки агрегатов предполагают горизонтальную и вертикальную схемы монтажа.

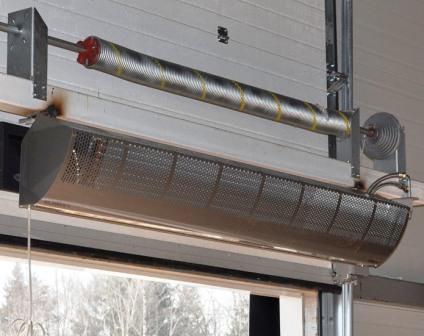

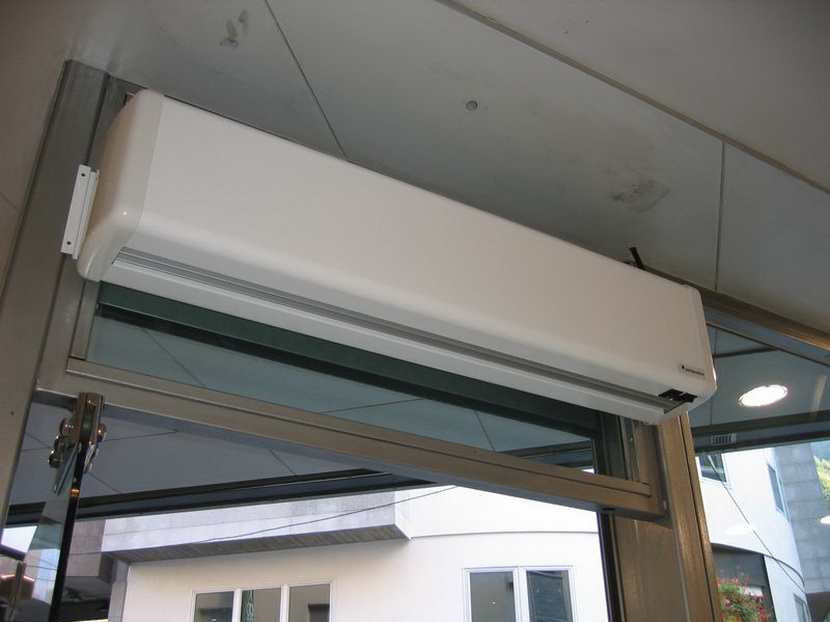

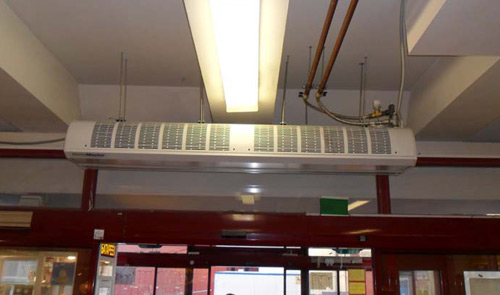

Горизонтальный способ монтажа наиболее востребован. Завесу устанавливают над дверным проемом с учетом ширины рабочей зоны агрегата, превосходящей ширину двери.

Вертикальную воздушно тепловую завесу целесообразно использовать для нешироких проемов высотой более 3 м, установку осуществляют на одной или двух боковых сторонах проема с учетом минимального расстояния от стены 200-300 мм.

Монтаж агрегата производят в близости от проема с внутренней стороны помещения. Компоновку завес гаражных или ангарных производят в зависимости от габаритных размеров проема.

Устанавливаем электрическую тепловую завесу своими руками

Установка тепловой электрической завесы состоит из этапов: монтажа агрегата по месту на кронштейны или каркасные конструкции (вешалки и планки) и подключения по прилагаемой схеме.

Любой агрегат промышленного производства оснащен на задней панели корпуса посадочными отверстиями в виде замковой скважины под крепление.

технология монтажа

На рабочую поверхности переносим разметку расположения пазов задней панели, намечаем и просверливаем места под крепеж с учетом межосевого расстояния.

В просверленные отверстия устанавливаем монтажные скобы, кронштейны, консоли или гребенки с шагом установки до 0,5 м.

Закрепляем монтажный элемент с использованием анкеров или болтов.

Для предотвращения возникновения самораскручивания крепежных изделий рекомендуется использовать шайбы с зубцами из пружинной стали с электроцинкованием и граверы.

Подготовленный теплообменный агрегат навешиваем или устанавливаем на крепежный элемент.

Производим обтяжку крепежа.

Крепежные винты затягиваем с использованием динамометрических ключей.

Полезные советы

Агрегаты завес обладают солидным весом. Если добавить, что при их работе возникает вибрация, то простым стандартным креплением не обойтись.

Возможными вариантами крепления считают:

штатные болты М10 (основные отверстия)
страховочные скобы для горизонтальной установки
стержни резьбовые и подвески для потолочного крепления
соединительные комплекты стыковки торцевых соединений
демпферные прокладки для гашения вибрационной нагрузки.

подключение агрегата

Условием подключения агрегата завесы является выделенная линия электропитания и соответствующее нагрузке сечение кабеля.

Например, для подключения к трехфазной сети 380 В однофазной тепловой завесы кэв 4П121Е к клеммам А, В, С, N и земля используют пятижильный кабель.

Не помешает помнить, что агрегат не рекомендуют размещать непосредственно под или над силовой розеткой.

Любая схема подключения обеспечивает безопасность эксплуатации оборудования, поэтому необходимым условием является заземление корпуса и силовых элементов цепи.

Полезная информация по монтажу и подключению завесы показана здесь.

Монтаж тепловой завесы от выбора до первого запуска

Тепловая завеса – это достаточно мощный тепловентилятор, предназначенный для того, чтобы не пропускать воздух, пыль, насекомых в помещение извне и не допускать выхода воздушных масс за пределы помещения. Для того чтобы тепловентилятор качественно выполнял возложенные на него функции, требуется грамотный расчет, правильная установка и подключение устройства.

О том, как правильно установить тепловую завесу и пойдет речь в этой публикации.

Содержание

Особенности выбора
Способ установки
Размеры горизонтальных теплозавес
Выбор прибора исходя из скорости воздушного потока
Расчет производительности теплозавес
Инструкция по монтажу горизонтальных теплозавес
Инструкция по подключению устройства

Особенности выбора

Правильный выбор теплозавесы базируется на таких параметрах:

Способ установки устройства.
Размеры.
Производительность установки.

Кроме этого, стоит обращать внимание на мощность обогрева и скорость воздушного потока создаваемую тепловентилятором.

Способ установки

Все тепловые завесы делятся на две группы по способу монтажа: горизонтальные и вертикальные. Есть и небольшая третья группа таких тепловентиляторов с универсальной возможностью монтажа.

Наиболее простой и поэтому распространенной группой тепловых завес являются установки горизонтального расположения. Если высота проема более 3.5 м и существует большая вероятность интенсивного открывания дверей, то в таких случаях специалисты рекомендуют устанавливать одну горизонтальную и дополнительно вертикальную завесу. В особо сложных случаях допускается монтаж горизонтальных теплозавес в несколько уровней.

Если по причинам низкого потолка или сложной геометрии стен, горизонтальная установка тепловентилятора невозможна, следует выбрать вертикальные установки.

Размеры горизонтальных теплозавес

Длина стандартных установок варьируется в пределах 60 см до 2 м. Такие устройства необходимо располагать в верхней части дверного или оконного проема. Для максимальной эффективности следует выбирать устройство точно по ширине проема или немного шире его.

Если длина проема больше чем 2 м, то лучшим вариантом будет использовать несколько устройств, расположенных в верхней части проема. Устанавливать приборы необходимо как можно ближе друг к другу, чтобы не получалось «провалов» в воздушном потоке.

Выбор прибора исходя из скорости воздушного потока

Скорость движения воздуха, которую вырабатывает тепловая завеса, написана в технической документации к устройству. При выборе следует учесть, что скорость воздушного потока написана только на выходе из установки, следовательно, при ее подъеме на высоту проема скорость будет падать.

Опытным путем доказано, что наиболее эффективная работа теплозавесы тогда, когда скорость воздуха у пола, варьируется в пределах 2,5 м/сек. – 3,5 м/сек. Ниже, представлена диаграмма зависимости скорости воздуха от диаметра ротора.

Расчет производительности теплозавес

Чтобы узнать, как рассчитать тепловую завесу по производительности нужно проконсультироваться со специалистом или произвести расчет самостоятельно, используя приблизительные данные, или воспользовавшись формулами.

Чтобы правильно подобрать производительность тепловой завесы следует воспользоваться подсказкой: эффективная защита проема, длиной 1м и высотой 2,5м, следует приобретать установку с производительностью 1000 -1200м³. При таких условиях, скорость воздушного потока на выходе из устройства будет в пределах 8-10м/с, а у пола – 2,5-3,5м/с.

Можно воспользоваться формулой расчета необходимой скорости воздушного потока.

Изначально нужно рассчитать скорость воздуха, поступающего через проем. Это делается по формуле:

L_пр = V * H * В

где:
H – высота проема;
В – ширина проема;
V – скорость движения воздушных масс.

После получения нужного значения, следует рассчитать необходимую скорость воздуха, вырабатываемую устройством для защиты проема от проникновения воздушных масс извне. Сделать это можно воспользовавшись формулой:

L_зав=L_пр / j * (B / b + 1)

где:
J – коэффициент, равный 45;
b — ширина воздушного канала завесы;
В – ширина проема;

Для правильного подбора мощности нагревательного элемента теплозавесы необходимо знать температуру воздуха в помещении. Отталкиваясь от этого, можно сделать подбор оборудования, так как в документации каждый производитель указывает разницу между всасываемым и исходящим воздухом.

Можно необходимую мощность обогрева рассчитать самостоятельно, воспользовавшись формулой

Q_зав = 0,24 * L_зав * (t_кон — t_нач)

где:
t_нач — температура воздуха в помещении во время всасывания;
t_кон — исходящая температура воздушного потока из устройства.

Инструкция по монтажу горизонтальных теплозавес

Устанавливать тепловые завесы должны специалисты. Но часто так происходит, что после приобретения, и с подробной инструкцией принимается решение производить установку изделия самостоятельно. И в этом, по большому счету, нет ничего страшного, только необходимо наличие рук, необходимого инструмента и неукоснительного соблюдения правил монтажа и техники безопасности.

Перед установкой теплозавесы следует знать, что ее необходимо максимально приблизить к верхнему срезу проема. Прибор не должен быть в проеме дверей или окна. Крепиться он должен сразу над проемом и по его центру. Кроме этого, следует соблюдать рекомендации производителя касательно отступа от потолка до прибора и отступов от приборов до стен. По умолчанию, расстояние от установки до потолка не может быть меньше 50 мм, а до стены 100 мм.

Выберите способ установки: настенный, потолочный.
Сделайте разметку для монтажных скоб согласно расположению прибора и рекомендациям по минимальным расстояниям до заграждений (стены, потолок).
Если следует установить тепловую завесу на подвесной потолок, то обратите внимание на работу вентиляционной системы, которая может стать значительной помехой в работе установки.
Просверлите отверстия и хорошо закрепите монтажные кронштейны.
Пододвиньте завесу к креплениям таким образом, чтобы установочные винты попали в соответствующие пазы.

Некоторые модели не имеют крепежных кронштейнов. Для монтажа на стену в корпусе таких приборов сделаны штатные отверстия. Для крепления устройства следует просверлить отверстие, вставить пластиковую пробку и ввернуть в нее саморез. После чего надеть устройство на такие крепления.

Инструкция по подключению устройства

Большинство тепловых завес, с завода оснащены подключенным кабелем с евровилкой. Такие установки необходимо только включить в соответствующую розетку. Перед включением следует поставить все переключатели на приборе в положение Выкл. или OF.

Есть установки (как правило, более мощные), которые оснащены проводным пультом дистанционного управления. Следует знать, что монтаж пульта следует выполнять в месте, куда недостает горячий воздух из завесы.

Существуют теплозавесы, которые не оснащены кабелем питания. Чтобы узнать, как подключить тепловую завесу такого типа, следует проконсультироваться с квалифицированным электриком или выполнить подключение самостоятельно.

Для этого нужно снять установленную теплозавесу с креплений.
Отвернут винты кожуха и демонтировать его.
Согласно схеме, приведенной в техдокументации к устройству подключить кабель к клеммной коробке.
Закрыть и завинтить кожух прибора.
Подключить кабель к евровилке или к электрощиту через автоматический выключатель.
Установить прибор на штатные крепления.
Проверить, чтобы все переключатель на устройстве были в выключенном состоянии.

Только после этого можно сделать пробный пуск, включив на установке соответствующий переключатель, предварительно подав напряжение из щитка.

Электромонтажные работы должен проводить только квалифицированный электрик, с соответствующим допуском к работам. Пренебрегая правилами техники безопасности, вы рискуете получить поражение электрическим током.

Изготовить водяной тепловентилятор своими руками за 4 шага

Главная » Монтаж и схемы вентиляции » Сложно ли сделать водяной тепловентилятор своими руками?

Монтаж и схемы вентиляции

Автор Евгений Апрелев На чтение 5 мин Просмотров 8. 8к.

На сегодняшний день современные производители климатических систем предлагают массу вариантов создания комфортного микроклимата в помещении. Многие из них отличаются большим энергопотреблением, а некоторые необоснованно высокой ценой.

Особенно востребованы устройства, которые могут обогреть помещение, причем не только жилое, но и производственное. Желательно, чтобы энергопотребление его было низким, притом, что газ, и твердое топливо не должно использоваться, по санитарным нормам. Вот такую дилемму иногда приходится решать нашему человеку. Именно для таких случаев и были придуманы водяные тепловентиляторы, которые комбинируют в себе водяную и воздушную отопительную систему.

[contents]

Устройство такого тепловентилятора достаточно простое, поэтому почему бы его не сделать своими руками. Ведь все знают: «Если хочешь сделать что-нибудь действительно хорошо, то сделай это самостоятельно». Но для этого нужно изначально познакомиться с принципом работы водяного тепловентилятора.

Содержание

Принцип работы устройства
Выбор места монтажа
Материал, необходимый для создания тепловентилятора
Процесс сборки

Принцип работы устройства

Водяной тепловентилятор состоит из корпуса, в который установлен теплообменник и вентилятор.

Вентилятор благодаря лопастям, создает воздушный поток, который огибая теплообменник с циркулирующей горячей водой нагревается и, соответственно, повышает температуру в помещении. Основным достоинством этого устройства является низкий расход электроэнергии, при достаточно высокой эффективности, простота в обслуживании и отсутствие частей, кроме вентилятора, которые могут ломаться. Высочайшая пожаробезопасность делает водяной тепловентилятор незаменимым отопительным прибором, для использования в зонах повышенной взрыво и пожароопасности, и в тех местах, где устанавливать другие системы отопления экономически нецелесообразно, например, на СТО, АЗС или автомойке.

Выбор места монтажа

Правильный выбор места монтажа является залогом успеха в предприятии, по созданию водяного тепловентилятора. Прежде всего, следует разобраться, как будет распределяться температура по помещению. Поток горячего воздуха не должен отсекаться благодаря особенностям архитектуры помещения.

Следует выбрать такое место установки, с которого максимально дальше будет распределяться нагретый воздух. Стоит понимать, что вентилятору для создания потока воздуха, его нужно где-то брать, поэтому нельзя устанавливать будущее устройство вплотную к стене.

Материал, необходимый для создания тепловентилятора

Для создания тепловентилятора с водяным источником тепла своими руками вам потребуется:

Лист оцинкованного металла, а лучше нержавейки, толщиной около 1 мм. Из него будет делаться корпус, поэтому толщиной материала обеспечивается прочность корпуса.
Трубка медная для теплообменника. Проще всего, если она будет диаметром в полдюйма. Можно использовать и тонкостенную металлическую трубу, но у меди теплоотдача значительно лучше. Идеальный вариант теплообменника – это радиатор от любого малолитражного авто. Его можно приобрести на авторазборках, в пунктах приема металлолома.
Два концевых крана с муфтами для присоединения теплообменника к центральной отопительной системе. Некоторые специалисты рекомендуют стыковать устройство и отопительную систему фланцевыми соединениями. Считается, что такое крепление значительно надежнее, чем муфтами.
Вентилятор, лучше канальный, но можно использовать любую подходящую по размеру модель. Главное – чтобы он создавал достаточную мощность и имел питание от бытовой электросети 220 В.
Четыре пружины для крепления вентилятора. Пружины не должны быть сильно жесткими. Они являются амортизаторами вибрации для вентилятора. Благодаря пружинному креплению, ваш водяной тепловентилятор будет работать практически бесшумно.

Очень неплохо было бы приобрести кран Маевского, для стравливания воздушных пробок, которыми так «богата» центральная система теплоснабжения.

Инструмент, необходимый для создания обогревателя

Электролобзик с пилкой по металлу или болгарка с отрезным диском. Идеальный вариант и то и другое.
Дрель, набор сверел по металлу, пассатижи, фигурная (крестовая) отвертка, набор метизов (гайки болты шайбы и т.д).
Плашка, чтобы нарезать резьбу на медной трубке. Если выбор пал на фланцевое соединение, то в таком случае необходим мощный паяльник, флюс для пайки меди и сами металлические фланцы, с отверстием, равным сечению медной трубки.
Линейка, карандаш, ножницы по металлу.

Совет:
Гораздо проще сочленять центральную систему отопления и ваш теплообменник муфтами на полдюйма.

Процесс сборки

Создание водяного тепловентилятора своими руками, условно нужно разбить на четыре этапа: создание корпуса, в зависимости от размаха лопастей вентилятора, создание теплообменника, размеры которого будут зависеть от размеров корпуса, монтаж на выбранное место и подключение к отопительной системе.

Делаем разметку. При помощи лобзика, болгарки или ножниц по металлу вырезает полосу металла, чтобы сделать импровизированную рамку. Ширина полосы будет равна ширине корпуса вашего устройства. Длина полосы будет равна длине четырех сторон устройства.
Отмечает на полосе линии сгибов. Процесс гибки металла достаточно трудоемок, он требует навыков.
Соединяем противоположные концы полосы болтиками или заклепками. Для этого на противоположных торцах полосы нужно сделать отбортовку, около 1-2 см.
Из остатков материала делает переднюю панель, в которой следует сделать много больших отверстий для выхода горячего воздуха.
Крепим ее жестко на лицевую сторону рамки.

Этап 2

Заполняем чистым и сухим песком медную трубку, затыкаем один конец и производим гибку теплообменника. Песок нужен, чтобы в местах сгиба не получилось заломов. После чего, освобождаем теплообменник от песка и тщательно его продуваем.
Сверлим в боковой стороне корпуса два отверстия, для вывода концов теплообменника.
На концах теплообменника нарезаем резьбу для присоединения к муфтам.
В верхнюю точку теплообменника впаиваем кран Маевского.

Этап 3

Производим сборку устройства. Сначала в готовый корпус монтируется теплообменник. С двух сторон его концы крепятся к корпусу гайками. Оставшаяся резьба будет для накручивания муфт.
После этого, за теплообменник устанавливается вентилятор. Для этого в углах корпуса следует просверлить небольшие отверстия, для крепления пружин. Другую сторону каждой пружины следует одеть на вентилятор так, чтоб он находился по центру устройства, как на растяжках.

Этап 4

Крепим устройство на стену так, чтобы между стеной и обогревателем был зазор, не менее 10 см.
К трубам центрального отопления присоединяем краны.
После чего, через муфты, подсоединяем к нашему вентилятору.

Наш водяной тепловентилятор готов. Рекомендуется перед запуском стравить воздух при помощи крана Маевского.

Подогрев воздуха в вентиляции

Как сделать обогреватель для гаража: советы и подсказки

Любой автовладелец подтвердит, что обогреватель для гаража — прибор просто необходимый, особенно в зимнее время. Выбор устройств для отопления гаражных помещений огромен! Но зачастую все эти устройства и стоят немало. А вот как сделать обогреватель для гаража самому, чтобы и тепло было и много средств тратить на него не пришлось?

Такой обогреватель станет просто находкой, если гаражное помещение не имеет подключения к системе центрального отопления, а подключение к электросети невозможно из-за скачков напряжения или просто недостаточной мощности в сети. Но прежде чем рассматривать вариант самодельного обогревателя необходимо, выполнить определенные требования. Им прибор должен обязательно соответствовать, поскольку от этого зависит его безопасная и эффективная работа. (См. также: Как сделать дымоход для буржуйки своими руками)

Основные требования

И, конечно же, стоимость. Учитывая тот факт, что весь процесс затеян в основном только из экономии денежных средств, нет никакого смысла тратить большие суммы на покупку комплектующих для его сборки.

Рассмотрим вариант, как сделать самый простой обогреватель для гаража своими руками. Такое устройство состоит из обычного стеклотекстолита и хромовой проволоки. Все элементы сажаются на клей. (См. также: Электрическое отопление)

Основным элементом накаливания, как раз и станет хромовая проволока. А стеклотекстолит служит изолирующим материалом, который замечательно сумеет обогреть небольшое помещение.

Сборка устройства

Для того чтобы не ломать голову о том, какой размер основного материала потребуется для будущего обогревателя воспользуемся уже известными размерами. Оптимальным вариантом станут две одинаковые заготовки, со сторонами равными 50 см. Можно сделать детали прямоугольными, придерживаясь данных параметров, а именно, площадь поверхности листов должна быть равна примерно 2,5 м2.

Внутренние стороны будущего обогревателя следует обязательно обработать наждачкой. С боковых сторон следует отступить 3 см., а от нижнего и верхнего края оставить расстояние равное 2 см. (См. также: Печи на отработке своими руками)

Далее лучше нарисовать схему, по которой будет крепиться ваш нагревательный элемент. По краям заготовок просверливаются небольшие отверстия, в которые вставляются зубочистки или спички. Далее на них будет наматываться токопроводящая проволока. Обогреватель из подручных средств требует внимания и аккуратности. Ни в коем случае не натягивайте проволоку слишком сильно, она должна укладываться свободно.

В процессе укладки проволоки, примерно через 7 см, ее лучше закрепить, используя бумажные полоски, которые обрабатываются клеем, например, «Монолит». Не забудьте убрать спички или зубочистки, после того, как вся проволока будет уложена. После этого внимательно осмотрите, как прикрепилась проволока к листам, в случае необходимости добавьте пару креплений из полос бумаги.

Для того чтобы можно было подключить токоведущие устройства, у основания высверливают два небольших по диаметру отверстия, в них вставляют заклепки из меди, на которые накручивают концы проволоки. Для того чтобы крепко зафиксировать заклёпку, с обратной стороны ее крепят шайбами. Подсоединить провод с вилкой можно прямо к спирали. Для этого концы провода следует зачистить и аккуратно намотать вокруг каждой заклепки. (См. также: Отопительный котел своими руками)

Теперь обязательно следует взять такой электрический прибор, как омметр, и замерить сопротивление прибора. Если все соответствует норме, два листа скрепляют между собой, промазывая герметиком. после полного высыхания можно непосредственно использовать по назначению ваше самодельное устройство.

Тепловые пушки

Если по каким-то причинам вы не хотите заниматься поделками или просто у вас нет времени, то для обогрева можно использовать, например, газовые тепловые пушки для гаража. Это, пожалуй, самое распространенное и оптимальное устройство из всех обогревателей.

Принцип действия

Принцип работы тепловой пушки схож с принципом работы обычного домашнего тепловентилятора или «ветерка». Основное отличие в том, что для работы пушка может использовать не только электричество, но и газ, или дизельное топливо.

На этом отличительные особенности не заканчиваются. Тепловые пушки отличаются достаточной мощностью, а потому требуют проводки, которая позволяет подключить прибор к сети, мощность которого составляет 380 Вольт. Без соблюдения этого условия нормальная работа пушки, да и работа вообще просто невозможна.

Такое требование, это единственный минус данного устройства. Ведь если проводка в гараже стандартная на 220 вольт, перед тем как покупать дизельные тепловые пушки для гаража, придется еще разориться на модернизацию проводки. А это процесс не только затратный, но еще и длительный.

Виды тепловых пушек

В основном различия устройств заключаются в том топливе, на котором они работают.

Газовые тепловые пушки очень быстро нагревают помещение. При их мощности им потребуется всего лишь несколько минут, при полной ее мощности. После того, как в гараже станет тепло, обороты можно уменьшить. Таким образом, в гараже пушка будет поддерживать нужную вам температуру, не тратя много электричества.
Дизельные тепловые пушки для гаража работают на отработанном масле, то есть обогрев помещения вам практически ничего стоить не будет. Но, такие устройства, в отличие от газовых, не способны быстро нагреть помещение. Если вы беспокоитесь о веществах, которые образуются после сгорания масла, то все приборы имеют специальную систему, которая отводит отработанные газы. Стоимость таких приборов значительно выше, чем тех же пушек, работающих на газе.
Тепловая пушка электрическая для гаража недостаток имеет только один. Она потребляет много электроэнергии, за которую естественно придется платить. Во время использования такого прибора нет необходимости устраивать дополнительную принудительную вентиляцию помещения. Никаких вредных для здоровья веществ и запахов она не выделяет.

Подводя итоги при использовании всех видов тепловых пушек, можно сказать следующее. Все приборы могут хорошо прогреть помещение даже в самые сильные морозы. Что касается вентиляции, то любой гараж должен быть оснащен ею. Ведь работа в нем выполняется с такими по своей сути вредными веществами как моторное масло бензин и многие другие.

Дышать парами, которые образуются в воздухе от этих веществ крайне не рекомендуется. Поэтому независимо от того какую вы будете использовать тепловую пушку или не будете использовать вообще, вентиляцию должна быть обязательно. О том, как сделать дымоход в гараже должны были позаботиться строители или вы (если строили самостоятельно) еще на этапе проектирования здания.

Если у вас в наличии есть тепловая пушка, но вам кажется, что она недостаточно справляется с обогревом вашего гаража, то подумайте о том, что может быть вам стоит приобрести такой устройство, как тепловая завеса для гаража. Сразу хочется оговориться, что данное устройство не используется в качестве основного источника обогрева помещения. Оно предназначено для того, чтобы исключить потери тепла, а также проникновение внутрь холодного воздуха с улицы.

Очень полезная вещь, особенно. Если во время работы в гараже приходится часто выходить на улицу. Если вы решитесь приобрести данное устройство, то его размеры будет определять ширина гаражных ворот. Прибор будет устанавливаться непосредственно над ними. А вот чтобы завеса работала функционально, ее размер должен либо соответствовать ширине ворот, либо быть больше, но ни в коем случае не меньше, потому что эффекта от ее работы вы тогда просто не получите.

Если ваш гараж находится на территории вашего частного дома или есть возможность подключиться к системе центрального отопления в гаражных комплексах, то можно выполнять обогрев гаража и с помощью радиаторов отопления. Самодельная батарея отопления в гараже предполагает подвод отопительной системы к гаражу. Это накладно и достаточно проблематично. Ведь если гараж находится на некотором расстоянии от дома, то придется либо дополнительно делать к нему отвод газа, далее устанавливать специальный котел и монтировать батарею.

Такие действия совершенно не выгодны, хотя бы с точки зрения свободного пространства, которого и так недостаточно. Правда, есть умельцы, которые монтируют к гаражу подвод труб, подсоединяя их к отопительной системе дома. В таком случае следует очень постараться, чтобы трубы не промерзли зимой. Как минимум нужно использовать антифриз в системе отопления.

классификация, виды, конструкция, обзор 5 популярных моделей, их плюсы и минусы

При формировании микроклимата в помещении в первую очередь учитывают теплопотери. Качественные стеклопакеты с несколькими контурами уплотнения помогут избежать проникновения холода через окна, утепление кровли и стен — через несущие элементы конструкции. Но как быть с входной дверью. Ведь при её открытии холодный воздух неизбежно проникнет снаружи.

Содержание

В чём смысл установки такого устройства
Конструкция
Классификация устройств
- Расположение
- Размер
- Вид нагревателя
- Мощность
- Производительность
Лучшие модели для жилых домов и общественных мест со средними показателями посещаемости
- Ballu BHC-L06-S03
- Тропик M3
- Hyundai H-AT2-50-UI531
- Timberk THC WT1 24M
- Тепломаш Эллипс 600
Заключение
Видео-совет: как подобрать тепловую завесу

Особенно актуально эта проблема стоит в помещениях, где нет возможности организовать тамбур или веранду, а также в общественных местах — магазинах, торговых центрах — где дверь либо открывается часто, вообще не закрывается, чтобы сделать вход потенциальным клиентам максимально удобным. В таких случаях на помощь приходит тепловая завеса.

В чём смысл установки такого устройства

Тепловая завеса — это устройство, которое устанавливается в районе створа входной дери или ворот и создаёт воздушный поток, параллельный дверному проёму. Благодаря этому происходит отсечка холодных масс, приходящих в помещение извне. Если воздушная струя нагревается внутри прибора, то она служит более эффективным барьером для прохладного уличного климата.

Мнение эксперта

Торсунов Павел Максимович

Даже без нагревания воздушный поток от завесы создаёт преграду на пути движения тепла и холода. А в летнее время завеса с выключенным ТЭНом может отсекать пыль и мелких насекомых и не пускать жару, то есть работать противоположным способом.

Конструкция

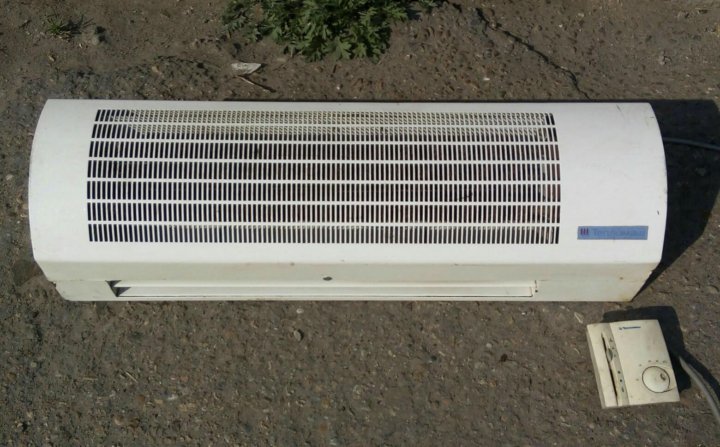

Тепловая завеса чаще всего имеет вытянутую форму. Корпус делается из тонкостенного металла или пластика. В корпусе есть две группы отверстий: через одну воздух засасывается в аппарат из помещения, а через другую выходит. Непрерывный ток воздуха, протекающий через корпус устройства, обеспечивает вентилятор барабанного типа — такой же, как и в кондиционерах.

Сразу за входной решёткой размещён нагревательный элемент. Благодаря ему воздух нагревается до нужной температуры. Работу тепловой завесы регулирует блок управления — полностью электронный или электронно-механический. Некоторые приборы обладают функцией дистанционного управления через инфракрасный сигнал или по радио.

Классификация устройств

Хотя физический принцип работы тепловой завесы един, конструкция аппаратов может значительно отличаться. Есть целый ряд оснований, по которому приборы подразделяются на несколько классов.

Расположение

Для того, чтобы наиболее эффективно отсекать поступающий с улицы холодный воздух применяют две наиболее распространённые схемы:

Горизонтально, над входным проёмом. Поток воздуха направлен сверху вниз, обеспечивая эффективную отсечку воздуха.
Вертикально, сбоку от входного проёма. Наиболее эффективно работает двойная система, когда модули тепловой завесы размещают с обеих сторон от двери. По высоте они должны полностью перекрывать проём, в противном случае внизу или вверху будет оставаться канал для прохождения холодного воздуха

Размер

Под размером обычно понимается ширина устройства. При верхнем горизонтальном расположении прибор прокачивающий через себя воздух для нагрева не должен быть уже ширины проёма входной двери. Производители и монтажники рекомендуют выбирать технику даже с небольшим запасом по габаритам. Стандартными считаются устройства в 60 см до 1,2 м в ширину. Для широких проёмов в магазинах и супермаркетах, а также для гаражей, боксов и складских помещений с большими воротами тепловые завесы устраивают из нескольких модулей — юнитов, которые размещают в ряд.

В бытовых моделях ширина барабан-вентилятора обычно не превышает 800 мм. Более крупные элементы обычно сильно вибрируют и требуют улучшенной подвески, которая дорого стоит и устанавливается в промышленные тепловые завесы. Иногда производители идут на хитрость — размещают привод двигателя посередине, а вентилятор делают двойным и разносят по краям корпуса. В стандартных моделях систему выдувных сопел организуют так, чтобы поток воздуха распределялся на большую ширину

Вид нагревателя

Принципиальное отличие разных видов тепловых завес кроется в типе нагревательного элемента. На данный момент есть три типа, использование которых определяется предназначением устройства и условиями его эксплуатации:

Газовые. Нагрев воздуха происходит с помощью газовой форсунки, а вентилятор дозирует подачу воздуха так, чтобы не задуть факел. Газовые нагреватели тепловых завес используются только в заводских цехах и на производстве. Во-первых, они требуют соблюдения детальной техники безопасности, а во-вторых, предъявляют особые требования к вентиляции помещения, так как создают продукты горения. В магазинах, домах и квартирах такие условия можно соблюсти далеко не всегда.
Водяные. Нагревательный элемент представляет собой радиатор с сетчатой рубашкой, по которому прокачивается горячая вода, берущаяся из отопительного контура. Система отличается высокой экономичностью и низким энергопотреблением, но сложна в монтаже и проектировании. К тому же, в большинстве торговых помещений не предусмотрено водяных контуров отопления и такую тепловую завесу просто некуда подключить.
Электрические. Несмотря на высокое энергопотребление, этот вид термоэлементов наиболее востребован и популярны, ведь электрическая сеть есть везде. Такие устройства пожаробезопасны, так как имеют встроенную защиту от перегрева, а также не требуют никаких специфических условий при монтаже и эксплуатации. Тепловую защиту, питающаяся только от розетки, разделяется на два типа по характеру термоэлемента:

Вид электронагревателя	Спиральные	с ТЭНом
Конструкция	Спираль из нихромовой проволоки в оболочке	Металлический корпус нагревательной трубки заполнен кварцевым песком, спираль нагрева в керамической рубашке
Преимущества	Простота и дешевизна, легко найти замену	Равномерное распределение тепла, сушит воздух незначительно
Недостатки	Сильно сушит воздух	Стоит дороже, замену нужно поискать

Какой тепловой завесой пользуетесь Вы?

ВертикальнойГоризонтальной

Мощность

Электрические модели потребляют довольно много, ведь энергия расходуется и на нагрев воздуха, и его прокачивание путём непрерывного вращения вентилятора. Совокупная мощность устройства может достигать нескольких киловатт. Как правило, один универсальный модуль потребляет от 2 до 9 кВт электроэнергии. Более мощные устройства уже относятся к категории промышленных. Они намного производительнее и часто имеют подключение к сети на 380 вольт.

Производительность

Чтобы эффективно отсекать холодную среду, которая стремится проникнуть в помещение, воздух должен выходить из вентиляционной решётки тепловой завесы со скоростью, которая бы не падала ниже 2,5 м/с у самого пола при верхнем расположении или у противоположного дверного косяка при боковом. Это значит, что через более производительные устройства для достижения данного показателя должен прокачиваться определённый объём воздуха.

Если этот объём слишком маленький, то прибор покажет низкую эффективность, если чрезмерно большим — неоправданно вырастет расход электроэнергии. По средним расчётам для стандартного дверного проёма высотой в 2 м и шириной в 1 м необходимым и достаточным будет производительность от 700 до 900 кубометров воздуха в час.

Лучшие модели для жилых домов и общественных мест со средними показателями посещаемости

Тепловые завесы небольшой мощности и компактных размеров хорошо подойдут для жилых домов, где остро стоит вопрос с теплосбережением. Обрадуются им сотрудники и посетители небольших торговых точек с входными дверями стандартной конфигурации. Устройства помощнее целесообразно ставить на магазины и торговые павильоны с двойными дверями и высокими проёмами, чтобы сократить теплопотери через входы.

Ballu BHC-L06-S03

мощность 3000 Вт;
термостат;
вентиляция без нагрева;
установка: горизонтальная;

максимальный воздухообмен 350 м³/час;
макс. высота установки 2.5 м;
ширина 58.5 см.

Одна из наиболее дешёвых моделей. Имеет ширину всего 60 см, а мощность 3 кВт, что позволяет отнести её к устройствам оконного типа. Входные двери редко бывают меньше 80 см, и узкая тепловая завеса всё равно будет пропускать холодный воздух. А вот повесить устройство над постоянно открытым окном — значит создать для находящегося внутри человека комфортные условия. Прибор пригодится для диспетчерских пунктов, киосков и павильонов общественного питания с раздаточным окном и других заведений, в которых по роду деятельности должно быть открыто окно.

Плюсы	Минусы
Низкая шумность	Низкая мощность
Компактность	Высота установки завышена
Малое потребление энергии

Тропик M3

мощность 3000 Вт;
термостат;
пульт ДУ;
вентиляция без нагрева;

установка: горизонтальная/вертикальная;
максимальный воздухообмен 380 м³/час;
макс. высота установки 2.3 м;
ширина 62 см.

В России есть огромное количество компактных торговых павильонов, которые называются метким словом «ларьки». Если помещение совсем маленькое, то в нём даже нет своей системы отопления. А тепловая завеса спасает продавца от простуды и переохлаждения, так как окно для выдачи товаров и приёма заказов всегда открыто. Лучше всего данный прибор подойдёт небольшим точкам общепита, торгующими различного рода фаст-фудом — от пирожков до пиццы и кофе на вынос. Также подходит для установки в тамбур, чтобы минимизировать поступление холодного воздуха.

Плюсы	Минусы
Лёгкий монтаж	Высокая шумность на максимальных оборотах
Пульт управления в комплекте
Есть летний режим без обогрева

Hyundai H-AT2-50-UI531

мощность 4500 Вт;
управление: механическое;
вентиляция без нагрева;
установка: горизонтальная/вертикальная;

максимальный воздухообмен 1000 м³/час;
макс. высота установки 2.2 м;
ширина 85 см.

Бренд Хёндэ давно отдан корейцами в субаренду, поэтому искать родственный связи между автомобилями и тепловой завесой не стоит. Хотя общее всё же есть: аппарат не дорогой, но и не дешёвый, со средними характеристиками, вполне подходящий для большинства бытовых и малых коммерческих задач. Электроника в конструкции почти полностью отсутствует. Переключение режимов осуществляется механическими кнопками, как на тепловентиляторе. Кажущийся примитивизм может оказаться весомым плюсом, так как простая конструкция меньше подвержена поломке, а если она всё же выйдет из строя, её ремонт обойдётся недорого.

Плюсы	Минусы
Простая конструкция	Шумновата на максимальных оборотах вентилятора
Хорошая производительность
Достаточная тишина для средней входной двери в небольшой магазин

Timberk THC WT1 24M

мощность 24000 Вт;
термостат;
пульт ДУ;
вентиляция без нагрева;

установка: горизонтальная/вертикальная;
максимальный воздухообмен 3050 м³/час;
макс. высота установки 3 м;
ширина 192 см.

Одно из самых удачны сочетаний цены и мощности изделия. По своим габаритам тепловая завеса Тимберк подходит не только к двустворчатым дверям и входам в супермаркеты с раздвижными панелями, но и для гаражей, СТО, и автомоек. Мощность устройства требует подключения отдельного кабеля с УЗО, рассчитанного на высокую нагрузку. Панель завесы может быть установлена как вертикально, так и горизонтально.

Плюсы	Минусы
Большая мощность	Большое энергопотребление
Ширина на двойные двери или ворота
Низкая цена

Тепломаш Эллипс 600

метод нагрева водяной;
мощность, кВт 20,1;
режимы мощности, кВт 4,9/20,1;
эффективная длина струи, м 3,5;

скорость воздуха на выходе из сопла, м/с 6;
расход воздуха, куб.м/ч 1850/2200/2600;
подогрев воздуха min/max, °С 6/26;
вес, кг 43.

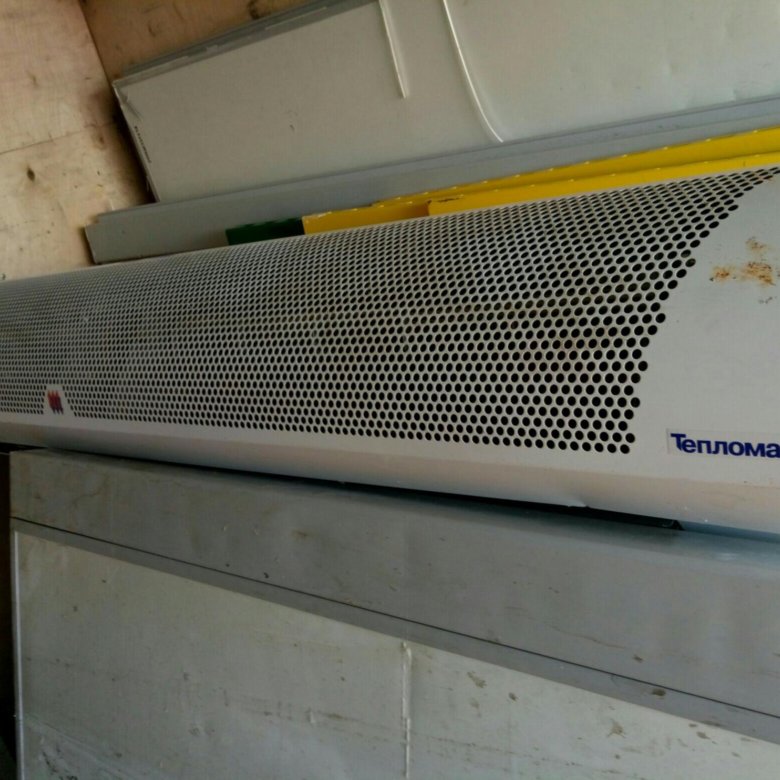

Мощная тепловая завеса от отечественного производителя. Нагрев воздуха происходит за счёт водяного контура, снабжённого радиаторной решёткой. Воздух, пробегая через неё, нагревается до температуры 26 градусов — очень приличный показатель, учитывая объём воздуха, прокачиваемый через устройство. При впечатляющих габаритах и производительности завеса Тепломаш отличается экономичностью по сравнению с традиционными электрическими тепловыми отсечками. Рекомендуется к установке в различные учреждения, а также в частные дома, имеющие отопительные котлы с водяным контуром.

Плюсы	Минусы
Экономичный режим работы	Сложное подключение
Эстетичный внешний вид	Большой вес
Высокая производительность

Заключение

Установка тепловой завесы на входе в помещение, где наблюдается интенсивное движение людей — залог стабилизации комфортного микроклимата в холодный период года. Отсечка холодного воздуха с улицы позитивно сказывается на работе персонала и нравится посетителям. Кроме того, данное оборудование позволяет уменьшить затраты на отопление.

Видео-совет: как подобрать тепловую завесу

Тепловые завес над дверью — создаем комфортный микроклимат

Использование тепловых завес весьма популярно благодаря удобству пользования и высокой эффективности работы устройства.

Такой обогреватель создает желаемый климат в помещении.

Представляет собой тепловая завеса специфический вентилятор, обладающий высокой степенью мощности, что позволяет обогревать достаточно большие по площади помещения.

Удобство применения тепловой завесы обусловлено еще и тем, что она не занимает места в комнате, ведь прикрепляется она над входной дверью.

Содержание

1 Тепловые завесы над дверью: характеристики
2 Возможность самостоятельного ремонта
3 Отзывы

Тепловые завесы над дверью: характеристики

Когда дело касается приобретения какого-либо оборудования, то в первую очередь обращают внимание на его характеристики, что позволяет подобрать нужное устройство.

Характеристики и параметры, которые важны при выборе тепловой завесы:

габариты устройства;
производительность по воздуху;
площадь, которую обогревает завеса;
мощность;
тип управления;
способ установки;
диапазон температур.

Важно: одним из самых важных параметров тепловой завесы является ее производительность по воздуху. От нее зависит количество и скорость выделяемого теплого воздуха, а также оптимальный уровень высоты, на которую проводят установку завесы.

Устанавливать тепловую завесу можно как вертикально, так и горизонтально, некоторые модели позволяют выбирать положение установки самостоятельно.

Немаловажным является и диапазон температурного режима, который способно выдать устройство, это обеспечивает возможность регулировки климатических условий в помещении.

Из производителей тепловых завес, выделяют Ballu и Тепломаш серии КЭВ. Для правильного выбора устройства стоит ознакомиться со сравнительной характеристикой параметров тепловых завес данных производителей.

**Таблица 1**. Сравнение параметров тепловых завес Ballu и Тепломаш серии КЭВ
Параметр	Ballu BHC 5.000 SB	Тепломаш (КЭВ-6П2011E)
Габариты	865 x 230 x 140 мм	705 x 140 x 130 мм
Нагревательный элемент	ТЭН	ТЭН
Производительность	470 м³/час	800-950-1100 м³/час
Способ установки	горизонтально	горизонтально
Способ управления	Выносной (пульт)	Встроенный
Диапазон температур	10-30 ^оС	10-35 ^oC
Максимальная площадь обогрева	30 м²	40 м²
Мощность	5,0 кВт	0-3-6 кВт

Возможность самостоятельного ремонта

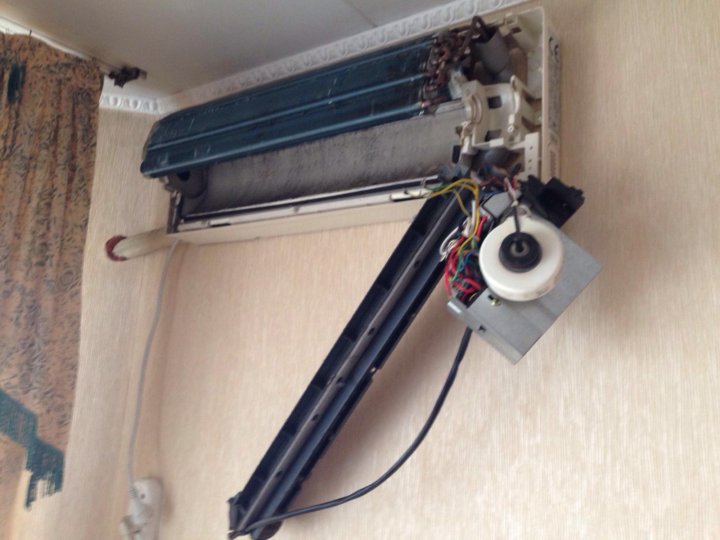

Ни одно оборудование не застраховано от поломок. В случае с тепловой завесой, лучшим вариантом устранить неисправности является обращение к специалисту. Однако в некоторых случаях ремонт проводят самостоятельно. В следующих ситуациях допустимо отремонтировать обогреватель своими силами:

Завеса не начинает свою работу после подключения к электросети. Вероятной причиной является отсутствие напряжения в сети, если ток есть, то проверяют предохранители на предмет их исправности. В случае перегорания предохранителя его заменяют, пользуясь прилагаемой к устройству инструкцией.
Включена команда «Нагрев», но соответствующих действий устройство не выполняет. Вероятнее всего неисправен переключатель или отсутствует контакт в электроцепи. В первом случае проводят замену переключателя, во втором — проверяют правильность подключения всех контактов.
Самопроизвольное включение и выключение обогревателя. Это происходит из-за накопившейся пыли внутри завесы, которую при возникновении такой неполадки удаляют.

Совет: для обеспечения оборудованию долгой и качественной работы, рекомендуется проводить чистку тепловых завес раз в месяц.

Схема однофазной тепловой завесы выглядит следующим образом (см. рисунок ниже).

Подключение проводят, сняв перемычки и присоединив пятижильный кабель к элементам, обозначенным буквами А, В, С, N и «земля» (расположена под N).

Отзывы

Ангелина, 36 лет:

«Установили тепловую воздушную завесу в офис над дверью, и стало сразу очень комфортно работать. Температуру выставляем так, как хочется. Очень удобно».

Алексей, 34 года:

«Поставил себе в комнату тепловую завесу, вид деятельности у меня такой, что температура должна быть стабильная в помещении и определенного уровня. Такой обогреватель очень хорошо справляется».

Анна, 27 лет:

«Уже 3 года пользуюсь в офисе тепловой завесой, никаких проблем. Один раз только выключилась неожиданно сама, но это я быстро исправила. Пыли в ней много было, теперь чищу почаще и все в порядке».

Достаточно хорошим решением создать комфортный микроклимат в помещении, особенно офисного типа, является применение тепловых завес. Приспособления не только обеспечивают теплом помещение, но и защищают от возникновения сквозняков.

Очень важно и то, что завеса оснащена системой автоматического отключения, если наступит перегрев, что является плюсом и гарантирует безопасность во время использования.

Как сделать потрясающие тепловые завесы

Замечательные тепловые завесы в CCAT.

Авторы	Келли Мут Мария Хестер Хайди Халверсон Келси Кнутсон Александра МакГи Елена Флорес Лонни Графман
Местоположение	Арката, Калифорния
Состояние	Развернуто
Сделано?	Да
Инструменты	швейная машина, нитки, булавки, ножницы, рулетка, люверс, ножницы для ткани, монтажная доска, колпачок
Стоимость	70 долларов США
Использование	Теплоизоляция
Экземпляр	Тепловые завесы
Манифест OKH Манифест открытого ноу-хау	Скачать
Загрузите свой проект тоже!

Для общего удобства актуальная информация от различных визуальных и процедурных методов до создания собственных тепловых завес объединена на одной странице. Тексты были написаны разными людьми в разное время, но все они преследовали одну и ту же цель: предоставить простые в использовании инструкции по минимизации потерь тепла, экономии затрат на отопление и дать вам замечательный проект с соответствующей технологией. Более подробная процедура, приведенная ниже, будет полезна тем, кто лучше ориентируется в диаграммах, чем в следующих фотографиях и описаниях.

Если вы живете в холодных общежитиях или просто нуждаетесь в быстрой помощи в холодной квартире, доме или на чердаке, обратите внимание на термозавесы Quick and Dirty Thermal Curtains.

Содержание

1 Зачем использовать тепловые завесы?
- 1.1 Факты
- 1.2 Экономика
- 1.3 Наука
2 Необходимые материалы
3 Процедура
- 3.1 И вуаля!
4 Демонстрация видео
- 4.1 Советы
5 альтернатив нашим потрясающим тепловым завесам
- 5. 1 Подготовка штор
  - 5.1.1 При покупке
  - 5.1.2 Для строительства
- 5.2 Раскрой ткани
- 5.3 Подвешивание штор
  - 5.3.1 Боковая вытяжка
  - 5.3.2 Римские шторы
  - 5.3.3 Рулонные шторы
- 5.4 Герметизация штор
6 Глоссарий
7 Завершение Примечание

Факты[править | править код]

В большинстве домов окна являются самым большим источником потерь тепла. Стекло является очень плохим изолятором, его R-значение равно 1 (для отдельных стекол). Старые окна могут терять тепло из-за разрушения уплотнителя вокруг рамы. Обычные шторы сами по себе обеспечивают небольшую изоляцию от холода снаружи, но использование тепловых штор может увеличить изоляционную ценность ваших окон до 7 раз (значение R 7), сохраняя больше тепла в вашем доме. По сравнению с другими функциями теплосбережения, тепловые завесы являются одновременно наиболее экономичными и эффективными.

Они не только полезны для вашего кошелька и сокращения выбросов углекислого газа, но и типичная конструкция тепловой завесы довольно проста, используемые материалы доступны по цене, и вы также сэкономите ресурсы, используемые для отопления вашего дома. Тепловые завесы достигают цели эффективной изоляции ваших окон благодаря эффективному и продуманному дизайну и сборке. Изготовление тепловых завес включает в себя сочетание изоляционного материала, пароизоляционного материала и материала покрытия (эта часть не является обязательной). Материал необходимо прикрепить к подвесному механизму и прижать к оконной раме, чтобы избежать утечки воздуха вокруг занавески.

Экономика[править | править код]

Сравнение стоимости обработки окон

Самодельная тепловая завеса-$40-70
Занавес на заказ (установлен) $70-200
Окно с двойным остеклением (установлено) $150-500

Наука[edit | править источник]

Чтобы понять, как работает изоляция окон, полезно знать роль термодинамических принципов теплопроводности, конвекции и инфракрасного нагрева. Что касается окон в доме, оконное стекло будет проводить (терять) тепло через стекло к холодному наружному воздуху. Проводимость возникает из-за того, что нагретые (высокоэнергетические) частицы воздуха естественным образом стремятся перейти в более низкие энергетические состояния (более холодные, менее энергичные частицы воздуха). Когда тепло теряется за счет теплопроводности воздуха рядом с окнами, охлажденный воздух затем опускается и притягивает к окну больше теплого воздуха. Этот процесс, называемый конвекцией, создает непрерывный поток, который будет охлаждать ваш дом в течение ночи. Инфракрасное излучение — это солнечное тепло, которое исходит от света, проникающего через ваши окна, и согревает ваш дом. Даже в пасмурный день свет, проникающий через ваши окна, соберет солнечную тепловую энергию внутри вашего дома.

Изоляционный ватин (полученный через CCAT в Cal Poly Humboldt или заказанный в компании Warm Windows.)
Декоративный материал покрытия
Деревянный или металлический карниз или дюбель (предпочтительно тонкий утяжеляющий стержень диаметром 25–0,5 дюйма. Примечание: это не требуется для конструкции с боковой вытяжкой.)
Кронштейны для карнизов или дюбели
Кольца для штор или шторки для душа
Липучка
Швейная машина, нитки, булавки, ножницы, рулетка
Набор пробойников с втулками
Ножницы для ткани
Монтажная панель (такая же длина по горизонтали, как и у занавеса, хорошо подходят размеры 1 x 2 дюйма. Примечание: в конструкции с боковой вытяжкой это не требуется.)
Заглушка (предотвращает конвекционный поток, не позволяя воздуху обтекать верхнюю часть окна. Примечание: требуется только при использовании конструкции с боковой вытяжкой.)

Рисунок 1: Покупка ткани

Измерьте окна до лечиться тепловыми завесами. Будьте осторожны с тем, как вы конвертируете свои измерения в ярд ткани.

Рисунок 1. Приобретение материалов

Приобретите ватин и материал для декоративной ткани. Лучше всего, если вы можете использовать переработанный или устойчивый материал. Имейте в виду, что вам нужен прочный материал, который не будет легко растягиваться или рваться. Саржа работает лучше всего, а трикотаж непрактично. Постирайте декоративный тканевый материал перед изготовлением термозавесы.

Рис. 1: Отрезка и измерение ткани

Вырежьте ватин и ткань в соответствии с размерами окна, оставив припуск в 2 дюйма по периметру декоративного тканевого материала. Помните, лучше быть немного больше, чем слишком мало.

Рис. 1: Материал для пришивания булавками и шитьем

Прикрепите ткань булавками к ватину, чтобы облегчить шитье. При использовании ватина «Теплые окна» тканевая сторона ватина должна быть обращена к декоративной стороне тканевого материала.

Рис. 1. Материал для подворота

С помощью швейной машины пришейте ткань к ватину. Сшейте три края вместе, а затем переверните занавеску, чтобы обнажить внешнюю сторону.

Рис. 1: Подворачивание и пришивание материала

По незашитому краю заправьте оставшийся материал в занавеску и сшейте их вместе. Благодаря этому шов останется внутри, а готовое изделие будет выглядеть красиво.

Рис. 1. Изготовление отверстий для люверсов

Сделайте отверстия в материале вдоль верхней части, чтобы вставить люверсы.

Рис. 1. Изготовление отверстий под втулки

Забейте втулки молотком.

Рисунок 1: Изготовление отверстий для люверсов

Вот как должны выглядеть ваши люверсы.

Рис. 1: Пришивание липучки

Пришейте липучку по бокам панелей занавеса, которые необходимо прикрепить к стене. Расположите и установите липучки на стенах относительно положения липучек на шторах. Это позволяет улучшить изоляцию.

Рис. 1. Установка карнизов

Установите карниз и повесьте шторы.

Рис. 1: Подвесной занавес

Наденьте кольца стержня на подвесной стержень.

Рис. 1: Неподвижно висящие шторы

Когда вы поднимаете стержень на крючки над окнами, чувствуйте себя прекрасно.

Рис. 1. Еще один пример подвески

Гордитесь и хвастайтесь.

Рисунок 1: Изготовление завязок для штор

Если вы хотите иметь возможность завязывать шторы, когда они не используются, сделайте завязки из лишнего материала.

И вуаля![edit | править код]

Потрясающие тепловые завесы

Потрясающие тепловые завесы несколько лет спустя.

Советы[править | править код]

Вопросы измерения : Перед изготовлением тепловых завес для вашего дома вам необходимо решить, какие окна вы хотите закрыть. В северном полушарии окна, выходящие на север, и большие окна выделяют больше всего тепла, поэтому закрытие этих окон окажет наибольшее влияние. Необходимо измерить высоту и ширину окон. Обязательно имейте в виду, что вы хотите, чтобы ваши шторы выходили за пределы окна, чтобы получить наилучшие результаты.

Также обратите внимание, что холодный воздух со стороны окна шторы будет течь вниз, а теплый воздух внутри дома будет подниматься вверх. Из-за этого вы можете помочь предотвратить циркуляцию воздуха (и, следовательно, холодные сквозняки), установив над шторами ламбрекен. Ламбрекен складывается вдвое, чтобы скрыть фурнитуру для штор (рейку и т. д.).

Альтернативы нашим потрясающим тепловым завесам[edit | править код]

Если вы предпочитаете другой способ изготовления теплозащитных экранов, вам также будут полезны следующие схемы. Это можно сделать с помощью одного из трех дизайнов: бокового отвода, рулона или римской шторы.

Подготовка штор[edit | править источник]

Для покупки[править | править код]

Лучшей уже собранной тканью для термозавесы является продукт под названием Warm Windows от The Warm Company (954 East Union St, Settle WA. 98122). Их продукт сочетает в себе несколько тонких изоляционных слоев (синтетический ватин), майларовый пароизоляционный слой и тонкий подкладочный материал, похожий на парусину, все в одном. Для комплектации ткани для абажура достаточно пришить декоративную ткань-чехол поверх Теплых окон со стороны, обращенной в комнату (это делается исключительно в эстетических целях и на эксплуатационные качества не повлияет). Теплые окна стоят примерно 22 доллара за ярд и бывают шириной 3,75 и 5 футов. Он продается в CCAT, а иногда и в крупных магазинах тканей.

Для строительства[править | править код]

В качестве альтернативы, вы можете сделать свои собственные шторы , используя комбинацию изоляционного синтетического материала (например, старого ватина или наполнителя спального мешка) в сочетании с материалом, отражающим тепло и предотвращающим поглощение влаги (например, пластиковой пленкой). ) и покровный слой ткани на ваш выбор.

Не пытайтесь самостоятельно добавить майларовый слой. С ним чрезвычайно трудно работать на швейной машине, он очень легко рвется и его трудно найти. Вместо этого найдите что-то, в чем уже есть светоотражающий материал (хороший спальный мешок, с которым кто-то устал) и используйте пластиковую пленку, чтобы предотвратить поглощение воды.

Всегда используйте синтетический материал для слоя, который соприкасается с окнами. Это предотвратит появление плесени, вызванной конденсатом на окне.

Раскрой ткани[edit | править код]

При измерении окна не забудьте включить в него раму, которая держит стекло, а затем прибавьте 2 дюйма с каждой стороны. Если вы используете рулонную конструкцию или конструкцию с римскими шторами, добавьте 6 дюймов сверху и 4 дюйма к низу (для утяжеляющей планки).Этот важный шаг обеспечит достаточное количество затеняющей ткани для надлежащего прилегания шторы к стене, чтобы предотвратить потерю тепла посредством теплопроводности и конвекции.

После того, как вы приобрели и раскроили ткань, соберите ее таким образом, чтобы изоляционный слой ткани для штор был обращен к внешней стороне дома, а пароизоляционный слой был обращен к внутренней части комнаты. Если у вас есть несколько слоев утеплителя, слой можно разместить с любой стороны пароизоляционного материала. Прошейте строчки через ткань с интервалом 4 дюйма, а затем зашейте края со всех сторон. Пришейте карман для утяжелителя в нижней части занавески, если это необходимо, и вшейте утяжелитель в карман так, чтобы не выпадает Наконец, пришейте ткань чехла к шторам со стороны, обращенной в комнату.

Повесьте шторы[edit | править исходный код]

Боковая вытяжка[править | править код]

Вытяжка сбоку – самый традиционный дизайн, требующий наименьшего количества оборудования и навыков шитья. Их можно прикрепить либо в душе занавески с помощью карниза и колец или с помощью приобретенной системы шкивов. Для этой конструкции требуется крышка с деревянным каркасом, чтобы предотвратить циркуляцию воздуха за верхней частью занавески.

Римские шторы[править | править код]

Римские шторы часто считаются самым красивым типом штор. Их сложнее собрать, потому что они требуют следующих шагов. Пришейте достаточное количество О-образных колец к абажуру так, чтобы каждая линия квилтинга получала равномерно расположенный ряд колец на расстоянии 8–12 дюймов друг от друга. Винты с проушиной (по одному на каждую вертикальную линию колец) и шкив занавеса ввинчиваются в монтажную плату, винты с проушиной совмещаются с линиями уплотнительных колец и шкива с одной стороны. Отдельные струны привязываются к самым нижним уплотнительным кольцам на занавеске, проходят через линию колец, через винты с проушиной, а затем вниз через шкив. Это позволяет поднять занавеску, потянув за нити. Обернув веревку вокруг скобы для штор на стене, можно удерживать занавеску. Римские шторы крепятся к монтажной доске 1×2 либо с помощью степлера, либо с помощью липучки. Липучки позволяют снимать для периодической чистки.

Рулонные шторы[edit | править код]

Рулонные шторы могут быть очень простыми или немного сложными, в зависимости от выбранного вами метода. Занавес необходимо прикрепить к монтажной доске 1×2 либо с помощью степлера, либо с помощью липучки (липучку можно снимать для периодической чистки). Самый простой способ установки такой конструкции — вкрутить в стену над монтажной доской небольшой крючок, а к задней части шторы (вверху по центру) прикрепить петлю из материала. Чтобы поднять шторы, достаточно свернуть их вручную и надеть петлю на крючок, чтобы штора удерживалась на месте. Другой метод выглядит красиво и его легче вытащить, хотя и несколько сложнее в установке. Сначала вкрутите 2–3 винта с проушиной в верхнюю часть монтажной платы и 2–3 в нижнюю. Затем вкрутите в доску с одной стороны шкив для штор. Привяжите отдельные струны к каждому из нижних винтов с проушиной. Эти нити обвиваются вокруг нижней части шторы, проходят спереди, а затем проходят через винты с проушиной в верхней части монтажной доски. Оттуда они подаются через шкив занавеса. Важно измерить все струны с опущенной шторой. Занавес теперь можно поднять, потянув за ниточки. Обернув веревку вокруг скобы для штор на стене, можно удерживать занавеску.

Для чистки штор вы можете использовать сухую чистку, «влажную» сухую чистку, ручную стирку или использовать чистящие средства для обивки, которые распыляются и удаляются пылесосом.

Никогда не сдавайте в химчистку термозавесы , если вы делаете их с помощью магнитов, так как клей на их основе растворится.

Запечатывание штор[edit | править код]

Чтобы быть эффективной, ваша тепловая завеса должна быть плотно прилегает к стене, чтобы остановить движение воздуха вокруг окна. Герметизация может быть достигнута с помощью магнитов, липучек, скользящих металлических направляющих или небольших досок на петлях, которые прижимают занавеску к стене. Добавление утяжелителя, липучки или магнитов к основанию занавески поможет удерживать ее на окне.

Магниты нужно приклеить или вшить в шторы. Соответствующие магниты нужно прикрепить к стене. Их можно покрасить в тон стене, чтобы они не бросались в глаза. Липучка сработала хорошо для некоторых и может быть ненавязчивой, если она того же цвета, что и краска, хотя в конечном итоге ее придется заменить.

В компании CCAT тепловые завесы герметизируются по бокам оконной рамы соответствующими окрашенными досками размером 1×2 дюйма, которые составляют примерно 2/3 длины завесы по вертикали. Эти доски крепятся на подпружиненных петлях шкафа и плотно прилегают к занавес для циркуляции воздуха вокруг окна.Этот последний метод хорошо работал в течение многих лет в CCAT.

Для боковых завес: последний шаг к созданию термозавес. Над вашими шторами должен быть создан колпачок, чтобы остановить конвекционные потоки. Обычно он изготавливается из дерева, но может быть из пластика или листового металла.

Колпачок: используется для боковых штор, представляет собой раму (обычно деревянную) шириной с занавес, которая проходит от стены над занавесом, над верхней частью занавеса и на 12 дюймов спереди. Это предотвращает образование конвекционных потоков вокруг вашей шторы.

Теплопроводность: поток тепла через материал.

Конвекция: поток тепла через воздушные потоки. Образует петли, в которых падает охлажденный воздух и заменяет его теплым, теплый воздух охлаждается и падает, втягивая более теплый воздух.

Отражающий барьер для пара: алюминизированный пластик, отражающий инфракрасное тепло и блокирующий водяной пар.

R-значение: мера того, насколько хорошо материал сопротивляется потоку тепла, общепринятой мерой изоляции является отверстие в стене, около 6 дюймов изоляции из стекловолокна.

Эта страница была первоначально создана Келли Мут из Eng 114 в штате Гумбольдт. Другими членами группы являются Мария Хестер, Хайди Халверсон и Келси Кнутсон. Без них тепловые завесы не были бы такими крутыми. Спасибо за все! И особая благодарность Лонни Графману, который провел отличный курс и научил меня большему, чем я мог знать о инженерии всего мира.

Последующие правки были внесены Еленой Флорес и Александрой МакГи в ENGR 308. Такие изменения включают в себя включение тепловых завес CCAT, которые сначала были составлены Лизой Мергатори, а затем отредактированы Эдди, Кендрой и Кристал. Их ресурсы включают в себя:

Подвижная изоляция, Уильям Лэнгдон. Rodale Press, Эммаус, Пенсильвания. 1980
Тепловые жалюзи и тень, Уильям А. Шерклифф, Brick House Publishing Co., 1980
Изолирующие оконные шторы, Рэй Вольф. Rodale Press, Эммаус, Пенсильвания. 1980
Изоляция окон, Брюс Андерсон.
www.warmcompany.com

Другие правки включают в себя встраивание видео CCAT, обновленные фотографии CCAT и общий синтез информации.

Часть	Engr114 Целая Земля Инженерия
Тип	Проект
Ключевые слова	шторы, энергосбережение, теплоизоляция, энергоэффективность, изоляционный ватин, материал декоративного покрытия, карниз, дюбель для штор, кронштейны, липучки, кольца для штор, инструкции, отопление и охлаждение, обогрев, охлаждение, зеленая жизнь, шитье
Цели устойчивого развития ЦУР	SDG11 Устойчивые города и сообщества, SDG07 Доступная и чистая энергия
Авторы	Келли Мут, Мария Хестер, Александра МакГи, Лиза Мергатори, Эдди, Кендра, Кристал
Опубликовано	2008
Лицензия	CC-BY-SA-4. 0
Филиалы	Кампусный центр соответствующих технологий (CCAT), Cal Poly Humboldt
Указывать как	Келли Мут, Мария Хестер, Александра МакГи, Лиза Мергатори, Эдди, Кендра, Кристал (2008). «Как сделать потрясающие тепловые завесы». Appropedia. Проверено 3 октября 2022 г.

Как сделать потрясающие тепловые завесы

Замечательные тепловые завесы в CCAT.

Авторы	Келли Мут Мария Хестер Хайди Халверсон Келси Кнутсон Александра МакГи Елена Флорес Лонни Графман
Местоположение	Арката, Калифорния
Состояние	Развернуто
Сделано?	Да
Инструменты	швейная машина, нитки, булавки, ножницы, рулетка, люверс, ножницы для ткани, монтажная доска, колпачок
Стоимость	70 долларов США
Использование	Теплоизоляция
Экземпляр	Тепловые завесы
Манифест OKH Манифест открытого ноу-хау	Скачать
Загрузите свой проект тоже!

Содержание

1 Зачем использовать тепловые завесы?
- 1.1 Факты
- 1.2 Экономика
- 1.3 Наука
2 Необходимые материалы
3 Процедура
- 3.1 И вуаля!
4 Демонстрация видео
- 4.1 Советы
5 альтернатив нашим потрясающим тепловым завесам
- 5. 1 Подготовка штор
  - 5.1.1 При покупке
  - 5.1.2 Для строительства
- 5.2 Раскрой ткани
- 5.3 Подвешивание штор
  - 5.3.1 Боковая вытяжка
  - 5.3.2 Римские шторы
  - 5.3.3 Рулонные шторы
- 5.4 Герметизация штор
6 Глоссарий
7 Завершение Примечание

Факты[править | править код]

Экономика[править | править код]

Сравнение стоимости обработки окон

Самодельная тепловая завеса-$40-70
Занавес на заказ (установлен) $70-200
Окно с двойным остеклением (установлено) $150-500

Наука[edit | править источник]

Изоляционный ватин (полученный через CCAT в Cal Poly Humboldt или заказанный в компании Warm Windows.)
Декоративный материал покрытия
Деревянный или металлический карниз или дюбель (предпочтительно тонкий утяжеляющий стержень диаметром 25–0,5 дюйма. Примечание: это не требуется для конструкции с боковой вытяжкой.)
Кронштейны для карнизов или дюбели
Кольца для штор или шторки для душа
Липучка
Швейная машина, нитки, булавки, ножницы, рулетка
Набор пробойников с втулками
Ножницы для ткани
Монтажная панель (такая же длина по горизонтали, как и у занавеса, хорошо подходят размеры 1 x 2 дюйма. Примечание: в конструкции с боковой вытяжкой это не требуется.)
Заглушка (предотвращает конвекционный поток, не позволяя воздуху обтекать верхнюю часть окна. Примечание: требуется только при использовании конструкции с боковой вытяжкой.)

Рисунок 1: Покупка ткани

Рисунок 1. Приобретение материалов

Рис. 1: Отрезка и измерение ткани

Рис. 1: Материал для пришивания булавками и шитьем

Рис. 1. Материал для подворота

Рис. 1: Подворачивание и пришивание материала

Рис. 1. Изготовление отверстий для люверсов

Сделайте отверстия в материале вдоль верхней части, чтобы вставить люверсы.

Рис. 1. Изготовление отверстий под втулки

Забейте втулки молотком.

Рисунок 1: Изготовление отверстий для люверсов

Вот как должны выглядеть ваши люверсы.

Рис. 1: Пришивание липучки

Рис. 1. Установка карнизов

Установите карниз и повесьте шторы.

Рис. 1: Подвесной занавес

Наденьте кольца стержня на подвесной стержень.

Рис. 1: Неподвижно висящие шторы

Когда вы поднимаете стержень на крючки над окнами, чувствуйте себя прекрасно.

Рис. 1. Еще один пример подвески

Гордитесь и хвастайтесь.

Рисунок 1: Изготовление завязок для штор

И вуаля![edit | править код]

Потрясающие тепловые завесы

Потрясающие тепловые завесы несколько лет спустя.

Советы[править | править код]

Альтернативы нашим потрясающим тепловым завесам[edit | править код]

Подготовка штор[edit | править источник]

Для покупки[править | править код]

Для строительства[править | править код]

Раскрой ткани[edit | править код]

Повесьте шторы[edit | править исходный код]

Боковая вытяжка[править | править код]

Римские шторы[править | править код]

Рулонные шторы[edit | править код]

Запечатывание штор[edit | править код]

Теплопроводность: поток тепла через материал.

Подвижная изоляция, Уильям Лэнгдон. Rodale Press, Эммаус, Пенсильвания. 1980
Тепловые жалюзи и тень, Уильям А. Шерклифф, Brick House Publishing Co., 1980
Изолирующие оконные шторы, Рэй Вольф. Rodale Press, Эммаус, Пенсильвания. 1980
Изоляция окон, Брюс Андерсон.
www.warmcompany.com

Другие правки включают в себя встраивание видео CCAT, обновленные фотографии CCAT и общий синтез информации.

Часть	Engr114 Целая Земля Инженерия
Тип	Проект
Ключевые слова	шторы, энергосбережение, теплоизоляция, энергоэффективность, изоляционный ватин, материал декоративного покрытия, карниз, дюбель для штор, кронштейны, липучки, кольца для штор, инструкции, отопление и охлаждение, обогрев, охлаждение, зеленая жизнь, шитье
Цели устойчивого развития ЦУР	SDG11 Устойчивые города и сообщества, SDG07 Доступная и чистая энергия
Авторы	Келли Мут, Мария Хестер, Александра МакГи, Лиза Мергатори, Эдди, Кендра, Кристал
Опубликовано	2008
Лицензия	CC-BY-SA-4. 0
Филиалы	Кампусный центр соответствующих технологий (CCAT), Cal Poly Humboldt
Указывать как	Келли Мут, Мария Хестер, Александра МакГи, Лиза Мергатори, Эдди, Кендра, Кристал (2008). «Как сделать потрясающие тепловые завесы». Appropedia. Проверено 3 октября 2022 г.

Как сделать потрясающие тепловые завесы

Замечательные тепловые завесы в CCAT.

Авторы	Келли Мут Мария Хестер Хайди Халверсон Келси Кнутсон Александра МакГи Елена Флорес Лонни Графман
Местоположение	Арката, Калифорния
Состояние	Развернуто
Сделано?	Да
Инструменты	швейная машина, нитки, булавки, ножницы, рулетка, люверс, ножницы для ткани, монтажная доска, колпачок
Стоимость	70 долларов США
Использование	Теплоизоляция
Экземпляр	Тепловые завесы
Манифест OKH Манифест открытого ноу-хау	Скачать
Загрузите свой проект тоже!

Содержание

1 Зачем использовать тепловые завесы?
- 1.1 Факты
- 1.2 Экономика
- 1.3 Наука
2 Необходимые материалы
3 Процедура
- 3.1 И вуаля!
4 Демонстрация видео
- 4.1 Советы
5 альтернатив нашим потрясающим тепловым завесам
- 5. 1 Подготовка штор
  - 5.1.1 При покупке
  - 5.1.2 Для строительства
- 5.2 Раскрой ткани
- 5.3 Подвешивание штор
  - 5.3.1 Боковая вытяжка
  - 5.3.2 Римские шторы
  - 5.3.3 Рулонные шторы
- 5.4 Герметизация штор
6 Глоссарий
7 Завершение Примечание

Факты[править | править код]

Экономика[править | править код]

Сравнение стоимости обработки окон

Самодельная тепловая завеса-$40-70
Занавес на заказ (установлен) $70-200
Окно с двойным остеклением (установлено) $150-500

Наука[edit | править источник]

Изоляционный ватин (полученный через CCAT в Cal Poly Humboldt или заказанный в компании Warm Windows.)
Декоративный материал покрытия
Деревянный или металлический карниз или дюбель (предпочтительно тонкий утяжеляющий стержень диаметром 25–0,5 дюйма. Примечание: это не требуется для конструкции с боковой вытяжкой.)
Кронштейны для карнизов или дюбели
Кольца для штор или шторки для душа
Липучка
Швейная машина, нитки, булавки, ножницы, рулетка
Набор пробойников с втулками
Ножницы для ткани
Монтажная панель (такая же длина по горизонтали, как и у занавеса, хорошо подходят размеры 1 x 2 дюйма. Примечание: в конструкции с боковой вытяжкой это не требуется.)
Заглушка (предотвращает конвекционный поток, не позволяя воздуху обтекать верхнюю часть окна. Примечание: требуется только при использовании конструкции с боковой вытяжкой.)

Рисунок 1: Покупка ткани

Рисунок 1. Приобретение материалов

Рис. 1: Отрезка и измерение ткани

Рис. 1: Материал для пришивания булавками и шитьем

Рис. 1. Материал для подворота

Рис. 1: Подворачивание и пришивание материала

Рис. 1. Изготовление отверстий для люверсов

Сделайте отверстия в материале вдоль верхней части, чтобы вставить люверсы.

Рис. 1. Изготовление отверстий под втулки

Забейте втулки молотком.

Рисунок 1: Изготовление отверстий для люверсов

Вот как должны выглядеть ваши люверсы.

Рис. 1: Пришивание липучки

Рис. 1. Установка карнизов

Установите карниз и повесьте шторы.

Рис. 1: Подвесной занавес

Наденьте кольца стержня на подвесной стержень.

Рис. 1: Неподвижно висящие шторы

Когда вы поднимаете стержень на крючки над окнами, чувствуйте себя прекрасно.

Рис. 1. Еще один пример подвески

Гордитесь и хвастайтесь.

Рисунок 1: Изготовление завязок для штор

И вуаля![edit | править код]

Потрясающие тепловые завесы

Потрясающие тепловые завесы несколько лет спустя.

Советы[править | править код]

Альтернативы нашим потрясающим тепловым завесам[edit | править код]

Подготовка штор[edit | править источник]

Для покупки[править | править код]

Для строительства[править | править код]

Раскрой ткани[edit | править код]

Повесьте шторы[edit | править исходный код]

Боковая вытяжка[править | править код]

Римские шторы[править | править код]

Рулонные шторы[edit | править код]

Запечатывание штор[edit | править код]

Теплопроводность: поток тепла через материал.

Подвижная изоляция, Уильям Лэнгдон. Rodale Press, Эммаус, Пенсильвания. 1980
Тепловые жалюзи и тень, Уильям А. Шерклифф, Brick House Publishing Co., 1980
Изолирующие оконные шторы, Рэй Вольф. Rodale Press, Эммаус, Пенсильвания. 1980
Изоляция окон, Брюс Андерсон.
www.warmcompany.com

Другие правки включают в себя встраивание видео CCAT, обновленные фотографии CCAT и общий синтез информации.

Часть	Engr114 Целая Земля Инженерия
Тип	Проект
Ключевые слова	шторы, энергосбережение, теплоизоляция, энергоэффективность, изоляционный ватин, материал декоративного покрытия, карниз, дюбель для штор, кронштейны, липучки, кольца для штор, инструкции, отопление и охлаждение, обогрев, охлаждение, зеленая жизнь, шитье
Цели устойчивого развития ЦУР	SDG11 Устойчивые города и сообщества, SDG07 Доступная и чистая энергия
Авторы	Келли Мут, Мария Хестер, Александра МакГи, Лиза Мергатори, Эдди, Кендра, Кристал
Опубликовано	2008
Лицензия	CC-BY-SA-4. 0
Филиалы	Кампусный центр соответствующих технологий (CCAT), Cal Poly Humboldt
Указывать как	Келли Мут, Мария Хестер, Александра МакГи, Лиза Мергатори, Эдди, Кендра, Кристал (2008). «Как сделать потрясающие тепловые завесы». Appropedia. Проверено 3 октября 2022 г.

Как сделать дешевые утепленные оконные покрытия своими руками!

В этом посте вы узнаете, как сделать своими руками изолированные оконные покрытия, которые обеспечивают изоляцию окон, а также действуют как затемняющие шторы своими руками. Они помогут сохранить тепло зимой и прохладу летом. Это простой швейный проект, который может сильно повлиять на ваши счета за отопление и охлаждение, если у вас нет больших окон.

Утепленные оконные покрытия своими руками

Одна из лучших особенностей нашей новой квартиры — это то, что в ней МНОГО окон. Однако это не новое здание, поэтому окна не очень энергоэффективны. Несколько недель назад у нас была первая ночь, когда температура опустилась ниже нуля (в октябре!), и вы буквально чувствовали, как холодный воздух просачивается через окна.

Даже если вы не заботитесь об экономии энергии, всем нравится меньший счет за отопление. Пара плохо изолированных окон с двумя людьми, которым нужна полная темнота для сна, и термозащитные шторы были в порядке.

В нашей спальне уже повешены плотные шторы (на фото ниже и здесь), и они хорошо справляются со своей задачей, но свет по-прежнему проникает через верхние и боковые окна. И несмотря на то, что они позиционируются как утепляющие шторы, кажется, что они мало что делают для защиты от холода (хотя летом они отлично блокируют солнечный свет). Подтвердите мою идею сделать теплоизоляционную затемняющую штору, закрывающую все окно.

Чтобы узнать о более простых проектах для дома, ознакомьтесь с моей статьей о заделке треснувших косоуров лестницы, установке фартука из самоклеящейся стеклянной плитки и создании органайзера для специй!

Используйте жалюзи для утепления окон своими руками и для блокировки света

Идея «тепловой» части этих жалюзи на самом деле довольно проста: представьте гигантскую прихватку. Внутри прихваток есть материал, который отражает тепло или холод обратно к его источнику.

Вы можете приобрести этот материал Insul-Bright на Amazon или в любом другом магазине тканей. Что касается затемняющей части, я сшил два куска ткани вместе, один затемняющий и один декоративный, оставив нижнюю часть открытой, чтобы вставить кусок Insul-Bright, прежде чем зашивать его.

Поскольку мои окна довольно большие, я собираюсь показать вам пошаговые фотографии гораздо меньшей версии, воображаемого окна размером 8 дюймов на 12 дюймов. Процесс будет одинаковым, независимо от того, насколько большим или маленьким вы сделаете свой оттенок. Размер зависит от окна, на которое вы его устанавливаете. Итак, давайте начнем.

Список поставок

Insul-Bright
Ткань Blackout
Сантиметровая лента, ножницы
Декоративная ткань
Швейная машина или иголка с ниткой (см. в конце этого поста некоторые советы по шитью этих штор вручную)

А вот как сделать утепленные оконные покрытия своими руками

Шаг 1: Измерьте окна и ткань

Серьезно. Я всегда забываю мерить, а потом проверяю мерки в магазине. Тогда у меня остается либо недостаточно ткани, либо слишком много ткани. Убедитесь, что вы знаете, как размеры вашего окна переводятся в ярды.

Вам также нужно решить, хотите ли вы, чтобы штора вписывалась в окно или располагалась на нем. Я измерил свое окно, чтобы убедиться, что мой оттенок поместится в окно. Давайте представим, что мое окно имеет размер 8 дюймов x 12 дюймов для этого урока.

Вам понадобится достаточное количество Insul-Bright, чтобы поместиться в окно, но не забудьте добавить к своим меркам не менее 1/2 дюйма при покупке затемняющей ткани и декоративной ткани. Дополнительные 1/2 дюйма будут вашим припуском на шов.

Шаг 2: Отрежьте ткань

Отрежьте Insul-Bright по размеру вашего окна (в моем случае 8 x 12 дюймов). Затем снимите эти размеры и добавьте припуск на шов 0,5 дюйма, чтобы получить размеры затемнения и декоративных элементов (в моем случае 8,5 на 12,5 дюймов).

Блэкаут (слева), Инсул-Брайт (в центре), Декоративная ткань (справа… просто не очень декоративно, ха-ха)

Шаг 3: Сшейте затемняющую и декоративную ткань

Поверните затемняющие и декоративные элементы лицевой стороной друг к другу и сшейте с трех сторон. Когда вы зашьете три стороны, выверните абажур на лицевую сторону. Вы можете прогладить швы, если хотите четкую отделку.

(Одна секция остается открытой)

Шаг 4: Добавьте ткань Insul-Bright

Вставьте деталь Insul-Bright в два куска ткани, которые вы сшили вместе. Лучший способ сделать это — дотянуться до верхних углов абажура и прикрепить кусок Insul-Bright снаружи. Или вы можете просто вставить его внутрь. Как только Insul-Bright окажется на месте, загните открытые края, закрепите их булавками и зашейте.

Завершенный абажур с вшитым Insul-Bright

А вот и настоящая вещь — большие самодельные утепленные оконные покрытия, которые мы сделали для наших ужасных квартирных окон в спальне.

Советы и модификации для самостоятельного изготовления Тепловые оконные шторы:

Если вы не возражаете против открытой ткани Insul-Bright или затемняющей ткани, вы можете пропустить шаг декоративной ткани и вместо этого использовать двустороннюю ткань затемнения. Я решил использовать декоративную ткань, потому что хотел, чтобы она выглядела относительно красиво, когда я ее повесила.
Если у вас нет швейной машинки и вы будете шить вручную, ничего страшного! Просто это займет немного больше времени. Я бы посоветовал отказаться от декоративной части — это сэкономит вам время и почти наверняка приведет к некоторым разочарованиям. Если вы даже не хотите шить вручную, обратите внимание на этот клей для ткани.
Я вырезал куски плотной ткани из старых плотных штор. Тем не менее, вы можете купить ткань блэкаут во дворе. Любой вариант работает.

У меня было несколько вопросов о том, как я вешаю, сворачиваю и храню шторы. Прочтите этот пост о решениях для подвешивания штор и абажуров без отверстий!

Материалы

Инсул-Брайт
Ткань блэкаут
Рулетка, ножницы
Декоративная ткань
Швейная машина или игла с ниткой

Инструкции

Измерьте окна и вырежьте три куска ткани: затемняющую ткань, ткань Insul-Bright и декоративную ткань. Отрежьте Insul-Bright точно по размерам вашего окна; Вырежьте две другие детали точно по размерам окна плюс припуски на швы.
Сколите затемняющую ткань и детали декоративной ткани лицевыми сторонами друг к другу. Сшейте верх и бока, оставив низ открытым.
Выверните наизнанку и просуньте кусок Insul-Bright через отверстие, как подушку с наволочкой.
Сложите открытые края и закрепите булавками. Подвешивайте с помощью крючков, прочных липучек (таких как липучки или 3M) или гвоздей.

Примечания

Можно ли сшить своими руками утепленные оконные покрытия?

Если вы шьете вручную, я бы посоветовал использовать только ткань Insul-Bright и затемняющую ткань. Это сэкономит вам много времени и облегчит работу, так как ткань, которую вам придется прошивать, не будет такой толстой.

Как повесить оконные шторы, не проделывая отверстий?

Поскольку мы жили в квартире, нам не хотелось делать большие дыры в оконной раме. Я использовал комбинацию крючков и полосок для подвешивания картин, чтобы повесить и свернуть свой абажур. Вот полный пост.

Приколите мои утепленные оконные покрытия, сделанные своими руками!

9 быстрых шагов по изготовлению изолирующих штор

10 апреля 2021 г. от Jenifer Bond

Вы можете сделать самодельный проект по изготовлению изолирующих штор за час, да, это все. Учтите, что вам даже не обязательно быть профессионалом в шитье.

Любой, от новичка до эксперта, может сделать эти изолирующие шторы своими руками. В этой статье приведены пошаговые инструкции по изготовлению изолирующих штор.

Потеря тепла и получение его через окна в десять раз больше, чем через стены в том же месте. Однокамерные окна в старых традиционных домах могут терять даже больше тепловой энергии, чем новые дома с изолированными окнами, которые часто имеют двойное остекление.

Однако, эти два типа также пропускают холодный воздух, что дает противоположный эффект летом. Чтобы контролировать потери энергии, потребуются изолирующие драпировки. Вместо того, чтобы покупать оконные покрытия с полки, вы можете сэкономить деньги и сделать их самостоятельно.

Пошаговая инструкция по изготовлению изолирующих штор

Было бы полезно начать с подготовки следующих материалов и инструментов:

Изоляционный ватин
Декоративный материал покрытия
Деревянный или металлический карниз или дюбель (Вы можете выбрать световую планку диаметром от четверти до половины дюймов. Обратите внимание: вам это не нужно, если вы делаете дизайн с боковой вытяжкой.
Кронштейны для карнизов или дюбели
Кольца для штор или шторки для душа
Липучка
Швейная машина,
Резьба
Штифты
Ножницы
Рулетка
Набор пробойников и люверсов
Монтажная доска (равная горизонтальной длине занавески, хорошо подойдут 1″ x 2″. Она также не понадобится, если вы создаете конструкцию с боковой вытяжкой.)
(предотвращает конвекционный поток) предотвращает попадание воздуха в верхнюю часть окна. Примечание. Это необходимо только в том случае, если вы используете конструкцию с боковой вытяжкой.)

Шаг № 1: Измерьте свои окна, чтобы вам потребовалась обработка для использования изолирующих штор. Убедитесь, что вы точно выполнили свои измерения, чтобы определить свой двор ткани для штор.

Шаг № 2: Возьмите ватин по вашему выбору, включая материал для декоративной ткани. Предпочтительно использовать устойчивый и переработанный материал, потому что использование прочного тканевого материала, который не будет легко растягиваться или рваться, является идеальным. Убедитесь, что вы сначала постирали декоративную ткань, прежде чем делать из нее изолирующие шторы.

Шаг № 3: Точно вырежьте ватин и тканевую занавеску, следуя размерам окна. Дайте припуск до 2 дюймов вокруг области вашего декоративного тканевого материала. Имейте в виду, что лучше иметь немного лишней ткани, чем ее недостаточно.

Шаг № 3: Чтобы сделать изолирующие шторы, нужно сшить. Чтобы начать шить, приколите ткань для штор к ватину. Таким образом, ваше шитье может быть проще. Обратите внимание, что на этом этапе ваш ватин должен быть обращен к декоративной стороне ткани.

Шаг № 4: С помощью швейной машины пришейте ткань для штор к ватину. Соедините три края, сшив их вместе; затем вы обнажаете внешний вид занавески, переворачивая ее.

Шаг № 5: На краю, который вы не прострочили, заправьте остальную часть материала в перевернутую штору и сшейте их вместе. В результате шов окажется внутри, и у вас получится красиво готовая штора.

Шаг № 5: Проделайте отверстия в ткани для штор вдоль верхней части люверсов, в которые вы ее вставляете, и забейте люверсы молотком, чтобы закрепить ее на месте.

Шаг № 6: Теперь пришейте липучки с обеих сторон панелей штор, которые необходимо прикрепить к стене. Разместите и закрепите липучки на стенах в соответствии с их работой на панелях гардин. Этот процесс приводит к лучшей изоляции ваших штор.

Шаг № 7: Закрепите карнизы, наденьте несколько колец на карниз для подвешивания штор.

Шаг № 8: Повесьте только что сделанные изолирующие шторы.

Шаг #9: Вы можете добавить дополнительный материал, используемый для изготовления завязок для штор, если он у вас остался, чтобы завязать шторы, когда вы их не используете.

Защищают ли изолированные шторы от холода?

Следуя инструкциям по изготовлению изолирующих штор, вы создадите изолирующие шторы, которые помогут эффективно блокировать холодный воздух, поступающий снаружи, не позволяя ему проникать в ваш дом.

Изолирующие шторы также имеют пароизоляционное покрытие, декоративную наружную ткань для штор, включающую слой отражающей пленки, которая отводит тепло в помещение.

В чем разница между утепленными и тепловыми завесами?

Что касается тепловых завес, то они создают в пространстве между окном и прихожей воздух, уменьшая количество инфильтрации воздуха и теплопередачи.

Когда вы устанавливаете изоляционную штору на окно, она сохраняет тепло в вашем доме зимой. А летом он отражает тепло от солнца наружу.

Заключение

Научившись самостоятельно делать изолирующие шторы, вы сможете регулировать температуру в доме, снизить расходы на коммунальные услуги и сэкономить деньги. Использование изолирующих штор своими руками в вашем доме легко сделать и относительно просто установить, если следовать описанным выше шагам.

Занавески для кемперов своими руками в сравнении с утепленными оконными покрытиями

Если у вас есть кемпер или дом на колесах, вам нужно будет сделать шторы или оконные покрытия, чтобы блокировать свет (и, конечно же, придать вашему крошечному дому дополнительную конфиденциальность!). Мы сравниваем различные типы оконных покрытий, а также предоставляем подробное, но простое руководство, которое поможет вам быстро и недорого сделать шторы для дома своими руками!

Изолированные оконные покрытия Campervan | Учебник «Сделай сам»><noscript><img decoding= Независимо от источника, вы не сможете хорошо выспаться при свете, проникающем внутрь…

Итак, это приводит нас к вопросу о том, какой тип оконного покрытия лучше всего подходит для вашего дома на колесах…

Шторы для кемперов своими руками

предложить конфиденциальность
блокировать свет
не помогают регулировать температуру (в отличие от утепленных чехлов)
дешевле
проще сделать
вполне возможно сделать своими руками

Изолированные оконные покрытия

они магнитятся и плотно закрываются, обеспечивая полную конфиденциальность
блокирующий свет
помогите утеплить ваш фургон (который огромен, и мы подробно рассмотрим его ниже)
дороже
больше времени, чтобы сделать
вполне возможно сделать своими руками

Что лучше: шторы или утепленные оконные покрытия?

twowanderingsoles.com/wp-content/uploads/2021/07/img_60ee6b4e5ffff.jpg” alt=”Крышка окна фургона по сравнению с занавеской для фургона”>

Оба варианта хороши по разным причинам.

Короче говоря, изолированные оконные покрытия будут более высокого качества и дадут вам больше преимуществ (изоляция, полное затемнение, полная конфиденциальность), чем простые шторы.

При этом шить шторы проще и немного дешевле . Не на тонну, но если экономия времени и денег является вашим главным приоритетом, я думаю, у вас есть ответ.

Прочитав приведенные выше основные пункты, вы, возможно, уже имеете представление о том, какое решение будет для вас лучшим.

Если вы все еще не уверены, здесь мы собираемся углубиться, чтобы вы знали, что связано с каждым вариантом. Мы рассмотрим, как сделать каждый, а также предполагаемый бюджет и сроки.

Шторы для кемперов своими руками

Простой учебник»>

Для нашей первой постройки дома на колесах у нас был ограниченный бюджет, поэтому мы пошли очень просто. Мы сделали шторы своими руками, которые были невероятно дешевы (я использовал простыни, найденные в комиссионном магазине, и одолженную швейную машину!).

Хотя они были хороши для того, чтобы свести наш бюджет на постройку фургона к минимуму, они выполняли только самую основную функцию — давали нам некоторую конфиденциальность. И когда я говорю некоторая конфиденциальность , я действительно имею в виду только некоторая конфиденциальность.

Шторы немного щели по краям, и они были довольно легкими, а это значит, что ночью сквозь них можно было увидеть наши тени. Поскольку они были такими легкими, вполне логично, что они не очень хорошо блокировали свет.

И они абсолютно ничего не сделали для контроля температуры внутри нашего фургона. Я даже не знал, что это так, пока не увидел в Instagram еще одного фургона с этими милыми на вид изолированными оконными покрытиями…

Изолированные оконные покрытия для кемперов

Учебник «Сделай сам»>

После того, как я увидел, как несколько других людей в восторге от своих магнитных крышек на окнах, которые волшебным образом защелкиваются на месте, я был убежден.

«Мы определенно получим это», сказал я Бену, когда мы начали строить наш второй дом на колесах. И тут я увидел цену.

Если вы когда-нибудь изучали вопрос о покупке изоляционных оконных покрытий для своего автомобиля, вы, вероятно, заметили, что они недешевы.

На самом деле мы искали предложения от четырех разных компаний — от небольшого семейного предприятия, которое использует этические материалы и имеет действительно симпатичный дизайн (самый дорогой!) самый дешевый из всех). А между ними было два.

Средняя цена (между 4 компаниями) составила 627 долларов.

Да, верно…

Самая низкая цена, которую мы видели, составляла 460 долларов за 4 оконных покрытия (вот эта компания, если вы хотите их проверить!).

Хотя для некоторых это достойное вложение — конфиденциальность + затемняющая штора + контроль температуры — мы полностью понимаем это, если у вас слезятся глаза при такой цене. Наши тоже были.

Есть другие варианты …

Вместо этого сделайте шторы

Если у вас очень ограниченный бюджет, вы, безусловно, можете следовать нашему простому руководству по изготовлению штор своими руками. Просто знайте, что изолированная магнитная крышка будет намного, гораздо лучшим способом закрыть ваши окна. Это то, что вы всегда можете «обновить» позже.

Сделайте свои собственные утепленные оконные покрытия и сэкономьте $$$!

В качестве альтернативы, если вы читаете это, кивнув головой, «Да, мне нужны утепленные оконные покрытия сейчас, но я не хочу выкладывать сотни долларов», У меня для вас очень хорошие новости.

Я часами исследовал, рисовал и проектировал собственные оконные покрытия. Я купил и попробовал все виды различных материалов.

И я сорвал джекпот.

Я придумал, как сделать эти заведомо дорогие жалюзи совершенно самостоятельно… , и я делюсь с вами своим точным процессом!

Я даже не могу вам сказать, насколько сильно изменились эти оконные покрытия… они серьезно меняют правила игры. Я думал, что мои шторы, сделанные своими руками, были довольно приличными, но после того, как я обнаружил эти изолированные оконные покрытия, для меня нет пути назад!

Тсс! Я совсем не опытный швея. Я обещаю, что если я могу сделать эти оконные покрытия, то и вы сможете.

a) Контроль температуры

В летние месяцы эти изолированные покрытия помогали сохранять прохладу внутри нашего фургона. Когда мы оттягивали их, вы чувствовали тепло на стекле, которое не пропускала крышка.

В качестве альтернативы, зимой в Орегоне мы были внутри нашего фургона, и наши магнитные шторы на окнах не пропускали холодный воздух.

б) Конфиденциальность

Помните, я говорил, что наши шторы немного щели по краям? Было несколько неловких моментов, когда нас где-то отрывали, и мы ловили людей, пытающихся заглянуть в эти щели. Ммм, почему?!

Но с этими магнитными оконными крышками вообще нет зазоров (это слово?!). Никто не может заглянуть внутрь.

c) Статус затемнения

Учебник «Сделай сам»>

Если бы нам снова пришлось делать шторы для кемперов своими руками, я бы, наверное, выбрал более тяжелую и темную ткань. Мне понравился внешний вид более легкого материала, но он действительно не очень хорошо блокировал свет.

Смущающая история time: Вскоре мы поняли, что даже когда мы полностью задернули шторы, вы могли видеть наши тени снаружи. Бен обнаружил это, возвращаясь к нашему фургону после того, как пошел в ванную и увидел, как моя тень раздевается. Ой!

Наши магнитные крышки, с другой стороны, имеют полный статус затемнения . Посреди ночи мы вышли на улицу, чтобы посмотреть на звезды, и вы не видите даже пятнышка света, исходящего из нашего фургона. Тотальное затемнение. Будучи прохожим, вы никогда не узнаете, что в фургоне кто-то есть, что может быть приятно, когда вы находитесь в городском кемпинге.

Это также удобно для засыпания, потому что нас никогда не разбудит свет фар или полная луна.

Единственным маленьким недостатком является то, что бывает трудно проснуться, так как внутри очень темно! Но для этого и нужны будильники, верно?!

d) Простота

Благодаря магнитам по периметру оконной крышки эти малыши сразу же встают на место.

Помните те притягательные браслеты с кнопками, которые были популярны в конце девяностых? (Или я старею?!) Что ж, эти оконные жалюзи на ощупь похожи — они защелкиваются на месте с приятным щелчком .

В отличие от штор, которые нужно регулировать или завязывать, когда они не используются, эти оконные шторы очень гладкие.

Как сделать изотермические оконные покрытия для фургона

Я так в восторге от них, что создал руководство, чтобы другие тоже могли испытать на себе волшебство этих оконных покрытий, меняющее правила игры!

Что вы получите:

список материалов, которые я использовал, чтобы вы могли сразу приступить к работе
мои фирменные пошаговые инструкции, которые избавят вас от догадок
Видеоурок
, в котором я прохожу каждый шаг вместе с вами

Получите учебник по утеплению окон прямо сейчас!

Приступим к шитью!

Остались вопросы?

Понадобится ли мне швейная машина для этого проекта?

Да, вам понадобится швейная машина. Если у вас его еще нет, посмотрите, можете ли вы одолжить машину у друга или члена семьи. В качестве альтернативы спросите в местных группах FB, есть ли у кого-то машина, которую вы можете одолжить (группы «Ничего не покупай» — отличный ресурс для этого!).

Хотите купить швейную машину? Я купил сверхбюджетный Singer Start специально для этого проекта (и для будущего использования!), и он прекрасно работал.

Сколько будут стоить материалы?

Общая сумма для вас будет зависеть от того, сколько оконных покрытий вы сделаете, а также от конкретной ткани, которую вы выберете. Я подсчитал каждый цент, потраченный на материалы для этого проекта, и в итоге получилось 86,42 доллара за 4 разных оконных покрытия.

Это чуть меньше 22 долларов за обложку — абсолютная ВОРОВСТВО по сравнению с тем, сколько вы заплатили бы за то, чтобы их сделали для вас.

В общем, с учётом материалов и урока, вы потратите около 100 долларов на оконные покрытия, сэкономив буквально сотни долларов! И вы получите гораздо, намного лучший результат, чем если бы вы выбрали маршрут занавеса.

Доверься мне. У меня были оба, помните ?

Сколько денег я сэкономлю, изготовив их самостоятельно?

Самостоятельное изготовление оконных полотен буквально сэкономит вам сотни долларов. Покупка готовых утепленных оконных переплетов – НЕ ДЕШЕВО!

Мы получили предложения от 4 разных компаний, и, сделав их сами , мы сэкономили колоссальные 540,58 долларов! (Правдивая история!)

Мы хотим, чтобы вы тоже сэкономили! Этот урок проведет вас через все шаги, чтобы вы могли сделать красивые и функциональные оконные покрытия с первой попытки!

Я никогда в жизни не шила. Могу ли я по-прежнему следовать этому руководству?

АБСОЛЮТНО! Я почти ничего не шила с 8-го класса по домоводству, и мои оконные шторы получились великолепными. Если я могу сделать их, вы тоже можете!

Могу ли я использовать это руководство, если мои окна отличаются от ваших по размеру?

Конечно! Этот урок научит вас, как делать шторы именно для ваших окон (независимо от размеров).

Возьмите мой учебник сейчас!

Не хотите заниматься своими руками?

Если у вас нет времени (или терпения!), чтобы сделать эти оконные покрытия самостоятельно, купить их — неплохая идея. Они действительно имеют значение, и есть несколько крупных (небольших) компаний, которым ваша покупка поможет.

Присмотритесь и посмотрите, какие из них лучше всего подходят для вашего фургона:

Xplr Outfitters : Самый дешевый из найденных нами вариантов покупки готовых оконных стекол для фургонов.
Overland Gear Guy : Продажа стекол и других аксессуаров для фургонов
CocoVan : Имея некоторые модели, этот предлагает немного больше «индивидуальности», чем два варианта выше.
Moohah : Благодаря тканям, полученным из этических источников, этот семейный бренд имеет самых красивых оконных покрытий из (по нашему мнению!), но они также и самые дорогие.

Учебное пособие по созданию простого занавеса для кемпера своими руками

Все еще собираетесь идти по маршруту занавеса?

Совершенно нормально! Как мы упоминали ранее, сделать шторы для кемперов своими руками, безусловно, немного дешевле и проще, чем использовать утепленные оконные покрытия.

Мы рассказываем, как мы сами изготавливали наши собственные недорогие шторы для кемперов, а также сообщаем вам о некоторых вещах, которые мы бы изменили, если бы делали это снова.

Оглядываясь назад, верно?!

Хорошо, приступим…

Необходимые материалы:

Ткань или лист
Проволока для подвешивания картин
- Берите с пластиковым покрытием! Это немного дороже, но гораздо проще задвигать шторы. Мы использовали оба и хотели, чтобы все наши были с покрытием. Опять же, необходимое количество будет зависеть от того, сколько штор вам нужно сделать.
Шурупы (по 4 на окно)
Резьба
Английские булавки
Карандаш
Рулетка
Ножницы
Швейная машина (ручное шитье займет бесконечно больше времени!)
Дрель
Липучка (дополнительно)
Шпагат или веревка (дополнительно)

1. Спланируйте

, где вам нужны шторы

Очевидно, вы захотите, чтобы они закрывали каждое окно, но есть и другие менее очевидные места, где вам, вероятно, понадобятся шторы.

Разделяющая шторка: Мы сделали большую шторку, которая повешена прямо перед водительским и пассажирским сиденьями, чтобы не пускать весь свет (и блуждающие глаза!) с передней части автомобиля.
Занавески для хранения: Мы также сделали занавеску под столешницей на нашей простой кухне в автофургоне, чтобы мы могли хранить кастрюли, сковородки, ведро для мусора и баки для воды. (см. фото ниже)

№

Это забавный и практичный способ добавить ярких красок в интерьер, скрывая не очень красивые вещи. Поговорите о дешевом и креативном решении для хранения вещей в кемпере!

2. Измерьте

Некоторые окна могут немного отличаться по размеру, поэтому обязательно измерьте каждое окно по отдельности. Запишите каждое измерение. =Затем добавьте 2 дюйма к высоте каждого окна по вертикали и два дюйма к длине окна по горизонтали. (Каждая часть должна быть больше самого пространства. )

Совет: Не забудьте сделать одну гигантскую штору, которая блокирует свет от основного лобового стекла — самого большого окна в машине! Мы держали эту занавеску открытой в течение дня, но закрывали ее ночью, чтобы блокировать свет и обеспечить уединение.

3. Получите материалы

Вы найдете все материалы, перечисленные выше. В этом разделе у нас есть несколько советов по двум наиболее важным материалам.

а) Ткань

Мы купили 2 листа в Goodwill по 3 доллара каждый. Нам бы понадобился только один, но мне понравились оба паттерна, и я не был уверен, насколько сильно я «облажаюсь».

Совет по экономии денег: Кстати, покупать простыни было намного дешевле, чем покупать ткань в магазине для рукоделия. А те, что мы выбрали в Goodwill, были в идеальном состоянии. Вы даже можете использовать старые, которые завалялись дома!

Что мы бы изменили: Хотя использование простыней сэкономит деньги, вы можете выбрать более тяжелую ткань, чтобы лучше блокировать свет и обеспечивать больше уединения. Мне очень понравился внешний вид белых простыней, но, как мы уже упоминали, тонкий материал не был лучшим в плане блокировки света или обеспечения полной конфиденциальности. Возможно, даже лист более темного цвета сработал бы в нашем случае лучше.

b) Проволока для картинок

Измерения также должны дать вам представление о том, сколько проволоки для картинок вам понадобится.

Вам понадобится 2 детали на окно, которые растягивают горизонтальную длину проема. Добавьте 2 дюйма к фактическому размеру, чтобы у вас было достаточно, чтобы прикрепить его к винту.

И прежде чем вы спросите, да, вам понадобится проволока вдоль нижней части окна. Сначала я не думал, что это необходимо, но без этой второй линии проволоки шторы упадут внутрь и оставят неловкую щель.

Где купить картинную проволоку? Проволоку для картин можно найти в магазинах товаров для рукоделия, Walmart/Target или дешевле в Интернете здесь.

4. Вырежьте шторы по размеру окна

Подробнее см. Шаг №1.

Не забудьте добавить 2 дюйма к вертикальной высоте окна и два дюйма к горизонтальной длине окна.

4. Сложите и скрепите булавками

Положите ткань на рабочий стол изнаночной стороной вверх. Он должен лежать перед вами горизонтально, так, чтобы он закрывал окно.

С помощью рулетки и карандаша сделайте две отметки:

Сложите ткань так, чтобы складка находилась на отметке 1/2 дюйма. Используйте английские булавки по всей длине ткани, чтобы зафиксировать сгиб на месте. (Поскольку вы обрезали ткань на 2 дюйма выше высоты окна, вы уже учли эти складки.)

5. Сшейте «туннель»

Теперь прошейте прямую линию рядом с отметкой в 1 дюйм, чтобы создать «туннель» для протягивания проволоки.

Убедитесь, что «туннель» не слишком тесный, потому что через него будет протянута проволока. Если он будет слишком тугим, вы не сможете легко сдвинуть занавеску. Я случайно сделал это с первой попытки, и мне пришлось начинать сначала.

6. Повторите шаг №6 для нижнего края ткани.

Теперь у вас должен получиться «туннель» сверху и снизу этого куска ткани.

7. Разрежьте каждую часть пополам

(по вертикали)

Мы будем создавать 2 занавески для каждого окна — одну слева и одну справа. Это позволяет вам легче открывать их, и вы просто тянете их к середине, когда хотите, чтобы они закрылись.

Теперь, когда у вас есть нижний и верхний «туннели», найдите середину ткани и разрежьте ее пополам по вертикали.

8. Подчистите края

Теперь ваши горизонтальные края должны выглядеть хорошо, но вертикальный край все еще необработан. Подогните вертикальный край и сшейте его с обеих сторон.

Вам не нужно беспокоиться о создании «туннеля», так как через этот вертикальный край не будет протянута проволока.

Примечание: Подгибая этот край и подшивая его, вы будете зашивать туннели сверху и снизу ткани. Не волнуйтесь, мы рассмотрим это на шаге № 11.

Повторите этот шаг на другой половине ткани, чтобы связать две шторы на каждое окно.

9. Повторите процесс для всех окон

Повторяйте этот процесс, пока не будут сшиты все шторы.

10. Прикрепите проволоку к каждому окну

С помощью дрели вкрутите шурупы в 4 угла каждого окна, ввернув их только наполовину.

Начните с верхнего левого винта и прикрепите провод изображения, плотно обернув его вокруг винта. Теперь просверлите винт, пока он не встанет на место и не удержит провод.

11. Проденьте шторы

Сначала вырежьте ножницами небольшое отверстие на внешнем крае каждого угла ткани, в которое можно вставить проволоку.

Теперь проденьте проволочную занавеску через «туннель», который вы создали в складке ткани.

Повторите этот процесс для нижнего края. Теперь проденьте вторую половину шторы.

12. Просверлите его на месте

Теперь протяните проволоку вдоль окна, сохраняя ее очень натянутой.

Оберните провод вокруг второго винта и используйте дрель, чтобы затянуть винты, пока провод не будет надежно закреплен.

13. Последние штрихи (дополнительно)

Если между шторами есть щели, вы можете закрыть их липучками. Вы также можете использовать шпагат или веревку в качестве завязок, чтобы удерживать шторы, когда вы их не используете.

Теперь у вас есть шторы для уединения, которые не только защищают от света, но и добавляют нотку стиля вашему новому дому.

Остались вопросы?

Мы постараемся ответить на них…

Сколько стоят шторы для кемперов своими руками?

С простынями, нитками, проволокой для картин, винтами и липучками из комиссионного магазина мы потратили в общей сложности 26 долларов на все наши шторы.

Стоимость будет выше, если вы приобретете ткань в магазине товаров для рукоделия.

Имейте в виду, , что наши изолированные оконные покрытия стоят всего 86,42 доллара США за 4 различных оконных покрытия (то есть чуть менее 22 долларов США за одно покрытие). Это не намного дороже, чем изготовление штор (особенно если вы решите использовать более тяжелую ткань). Так что, возможно, стоит потратить немного денег на «обновление» до изолированного покрытия.

Сколько времени потребуется, чтобы сделать шторы для кемпера своими руками?

Это зависит от вашего опыта шитья. Мне немного неловко признаться, что мне пришлось начать с видеоурока по использованию швейной машины, поэтому я начал довольно медленно.

Личный опыт: Я работал над этим проектом по пару часов в день в течение 3 дней. Я бы сказал, что в общей сложности я потратил около 6 часов на этот проект.

Если вы неплохо разбираетесь в швейной машинке, держу пари, вы сможете сшить несколько штор всего за пару часов.
