Тепловой расчет котла excel: Программа Entalpia_a в Excel |

фунтов/стм/час x 0,002 =

Фунт/стм/ч x 1000 = БТЕ/ч (номинальная полная мощность)

Галлон воды при 70°F x 8,34 = фунт воды

2,31 x PSIG = фут воды

6,9 x PSIG = кПа

27,71 x PSIG = в вод.

1,73 x унция = в вод. ст.

1 фунт пара = 970,2 БТЕ

1 кв. фут EDR (пара) = 240 БТЕ в час

БТЕ/час Расчет мощности водогрейного котла

1. Рассчитайте расход воды через водогрейный котел в фунтах. /час.

Пример: 800 галлонов в минуту – расход через котел 9.0003

800 гал/мин * 60 мин/ч. = 48 000 галлонов в час

48 000 галлонов в час * 8,31 фунта. /гал = 398 880 фунтов. /час.

2. Рассчитайте ΔT расхода воды через водогрейный котел в F.

Пример: 160°F на входе и 180°F на выходе – 180°F – 160°F = 20°F

3. Рассчитайте БТЕ/ч. мощность котла. (один фунт воды на один градус Фаренгейта)

Пример: 398 880 фунтов. /час. * Δ 20°F = 7 977 600 БТЕ/ч.

Мощность котла должна быть больше 7,977 600 БТЕ/ч.

Сокращенная версия той же формулы: (8,31 x 60) ≈ 500 x GPM x ΔT = Btu/Hr

1 куб. фут воды = 7,48 галлона воды или 62,4 фунта

Типовые значения топлива

1 CU/FT Природный газ при 60°F = 1000 BTU/CU/FT

1 Therm = 100 000 BTU (100 CU/FT природного газа)

1 Dekatherm = 1 000 000 BTU (1 000 CU/FT природного газа)

1 галлон СНГ (жидкий пропан) при 60°F = 91 600 БТЕ/галлон

1 CU/фут паров сжиженного нефтяного газа (газ пропан – сырой) при 60°F = 2500 BTU/CU/фут (типично при 1,53 SG)

ПРИМЕЧАНИЕ. Сжиженный нефтяной газ можно смешивать с воздухом для приближения рабочих характеристик к природному газу. Он может иметь номинальное содержание BTU от 1300 до 1500 BTU/CU/FT (определяется приложением).

1 галлон Топливо № 2 = 140 000 БТЕ/галлон

1 галлон Топливо № 5/6 = 150 000 БТЕ/галлон

Водогрейный котел Размер:

Британская тепловая единица (БТЕ) ​​ = количество энергии, необходимое для охлаждения или нагревания одного фунта воды на один градус Фаренгейта за один час.

Один (1) галлон воды весит 8,31 фунта. /галлон

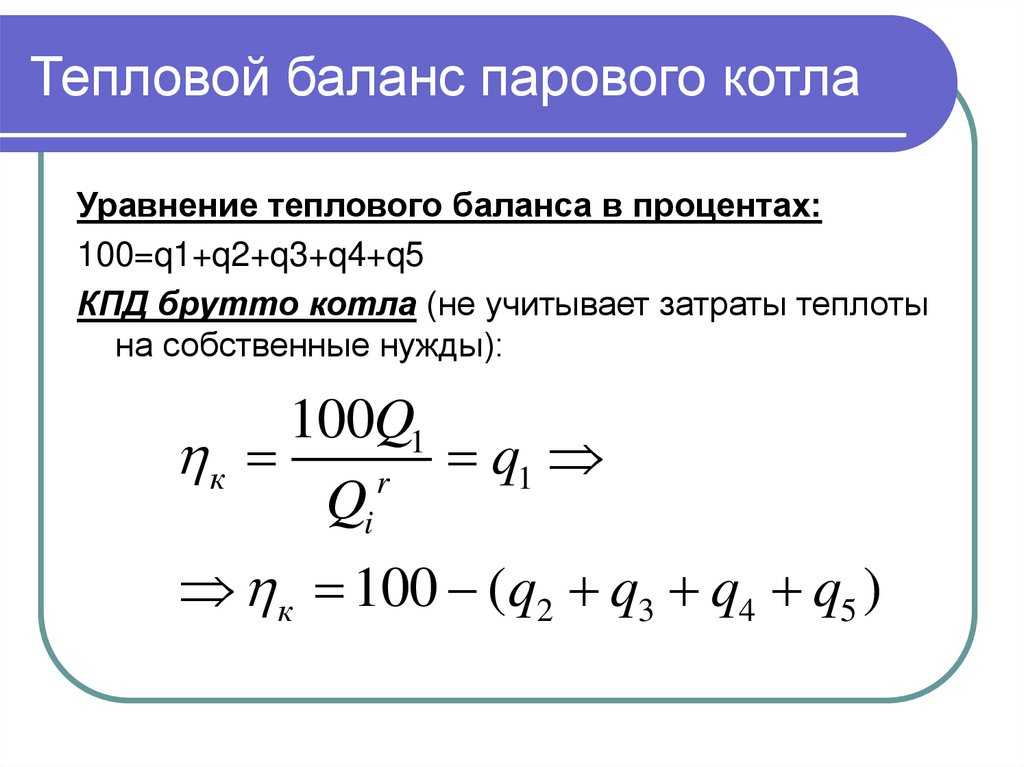

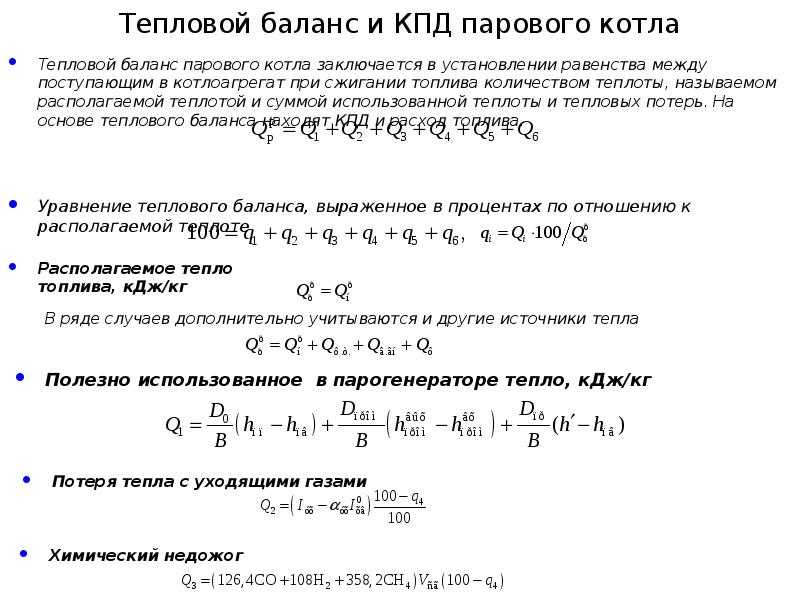

КПД котла

В статье, написанной Forbes Marshall, приводится формула для определения прямого КПД котла. Формула выглядит следующим образом:

η=(выход энергии)/(вход энергии) X 100

Чтобы рассчитать эффективность котла, мы делим общую выработку энергии на общую потребляемую энергию, умноженную на сто.

Далее эта формула распадается на:

E= [Q (H-h)/q*GCV]*100

Где,

Q= Количество произведенного пара (кг/час)

H= Энтальпия пара (ккал/кг)

ч = энтальпия воды (ккал/кг)

GCV= Высшая теплотворная способность топлива.

Формулы HVAC: основные расчеты тепловой нагрузки в листе Excel

Наука, стоящая за HVAC, сложна и может быть трудной для понимания. Следуя основным формулам и уравнениям HVAC и представляя их в реальном времени Excel, вы лучше поймете, как работает ваша система отопления и охлаждения.

Если вы изучаете системы отопления, вентиляции и кондиционирования воздуха или хотите узнать больше о системах отопления/охлаждения вашего дома, то эта статья для вас! Вы узнаете некоторые из наиболее часто используемых основных формул ОВК в отрасли ОВКВ, которые помогают рассчитать количество воздуха, необходимого в помещении, и как рассчитать температуру, уровни влажности и относительную влажность внутри здания. Эти формулы HVAC разработаны таким образом, чтобы вы могли понять, что они означают, в простых для понимания терминах.

• Live Расчеты предоставляются в Excel для следующего. Пожалуйста, прокрутите вниз
• Какие типы математики используются в HVAC?
• Нужно ли хорошо разбираться в математике, чтобы стать специалистом по ОВиК?
• Электрические формулы
  • Общие термины по электрике HVAC
• Некоторые полезные формулы
  • Закон Ома
  • Формула мощности
  • Трехфазный дисбаланс напряжения двигателя
• Математика измерения и проверки производительности
• Полезные формулы HVAC
• Какова цель расчета тепловой нагрузки?
• Калькулятор тепловой нагрузки (БТЕ) ​​
• Назовите три важные причины, по которым вам необходимо знать полные расчеты нагрузки HVAC?

Программное обеспечение ServiceFolder для управления выездным обслуживанием предоставляет полные программные решения для бэк-офиса и технического обслуживания на местах для предприятий HVAC.

1. Закон Ома
2. Формула мощности
3. Дисбаланс напряжения
4. Калькулятор тепловой нагрузки (БТЕ) ​​

Формулы HVAC используются для расчета температуры и расхода воздуха в кондиционере или системе отопления. Наиболее распространенные формулы, используемые в HVAC, предназначены для расчета количества воздуха, необходимого в помещении, для расчета уровней температуры и влажности внутри здания и для расчета БТЕ, необходимых для обогрева или охлаждения.

Формулы, используемые в HVAC, основаны на фундаментальных математических принципах. Эти принципы лежат в основе многих расчетов, которые технические специалисты используют для определения воздушного потока, температуры и уровня влажности в зданиях. Понимание этих формул может помочь техническим специалистам повысить свою эффективность и рост как специалистов по HVAC.

Математика широко используется в HVAC для расчета различных факторов. Одним из таких расчетов является количество воздуха, необходимого в помещении. Это рассчитывается путем умножения объема помещения на желаемую скорость воздушного потока. Кроме того, математика используется для расчета уровней температуры и влажности внутри зданий. Для этого необходимо знать размеры здания, показатели изоляции и характеристики окон.

Чтобы рассчитать необходимый расход воздуха в помещении, уровни давления и температуры внутри здания или другие связанные факторы, вам потребуется использовать некоторые основные формулы и уравнения. Расход воздуха измеряется в кубических футах в минуту (CFM), давление измеряется в фунтах на квадратный дюйм (PSI), а температура может измеряться в градусах Фаренгейта или Цельсия.

Узнайте больше о возможностях ServiceFolder для вашего

Связаться с намиБесплатно – 3 пользователя

На этот вопрос нет универсального ответа, поскольку навыки и умения, необходимые специалистам по ОВКВ, различаются в зависимости от конкретной области работы. Однако некоторые базовые математические навыки пригодятся при работе с системами кондиционирования и отопления. Вам также может понадобиться уметь читать и интерпретировать диаграммы и схемы.

Чтобы быть успешным специалистом по ОВиКВ, важно хорошо разбираться в математике и физике. Работа техника HVAC вращается вокруг расчета и измерения различных переменных для поддержания правильной среды внутри здания. Хотя полезно иметь сильные математические навыки, любой может стать техником HVAC, если у него есть необходимые навыки и квалификация.

В дополнение к прочным знаниям в области математики и естественных наук важно иметь сильные навыки решения проблем. Это связано с тем, что часто, когда что-то идет не так с системой кондиционирования воздуха, технический специалист должен иметь возможность устранить проблему. Кроме того, умение использовать формулы, читать схемы и понимать диаграммы необходимо для того, чтобы стать успешным специалистом по ОВКВ.

Попробуйте все в одном HVAC Business Software — бесплатно — 3 пользователя

Электрические формулы — это математические уравнения, которые используются для расчета различных электрических свойств и значений для работы HVAC. Некоторые общие примеры включают величину тока, протекающего через цепь, напряжение на компоненте или мощность, рассеиваемую резистором. Многие из этих формул можно комбинировать с другими математическими понятиями для более быстрого решения задач.

При работе с электрическими цепями важно понимать общие термины. Напряжение, или Е, — это электрическое давление, которое толкает электроны по проводу. Сила тока, или I, — это количество электронов, движущихся по проводу в секунду. Сопротивление, или R, является препятствием между напряжением и током. А мощность, или Р, — это количество энергии, используемой для создания эффекта в электрической цепи.

Нагрузка (или коэффициент нагрузки), также называемый U-фактором (U для «единицы»), показывает, сколько энергии потребляет устройство по сравнению с его номинальной мощностью при работе на полную мощность без потерь между этапами рабочего цикла ( т. е. понижающий трансформатор). Обычно он выражается в процентах и ​​может быть найден на упаковке продукта или в Интернете. Например, если устройство имеет нагрузку 50%, это означает, что оно использует 1/2 мощности, на которую рассчитано.

Фарад (F), названный в честь американского ученого-электрика Майкла Фарадея, является стандартной единицей измерения электрической емкости и напряжения. 1 фарад — это количество электричества, которое пройдет через проводник с сопротивлением 1 Ом, когда он заряжается от 0 до 100 вольт и разряжается до 0 вольт.

Кроме того, есть несколько общепринятых терминов, касающихся ОВиК, которые следует знать каждому. Миллиампер-час (мАч) — единица хранения энергии в системе СИ, равная одной тысячной ампер-часа. Его часто можно найти на упаковке продукта или в Интернете.

В мире HVAC существует множество электрических терминов, которые важно знать. К ним относятся условия воздушного потока и давления, двигателей и элементов управления, изоляции и проводки. Поняв эти термины, вы сможете более эффективно работать с системами HVAC.

Попробуйте все в одном HVAC Business Software — бесплатно — 3 пользователя

Некоторые полезные формулы

Закон Ома — это фундаментальный принцип электричества, согласно которому сила тока в проводнике между двумя точками прямо пропорциональна напряжению в этих точках. Этот закон назван в честь Георга Симона Ома, который открыл его в 1827 году.

Закон Ома — это основной закон, управляющий потоком электричества в электрической цепи. Его можно использовать для расчета выходной мощности электрического устройства или цепи, а также для определения сопротивления провода при проверке на протекание тока.

По сути, закон Ома гласит, что напряжение (E) прямо пропорционально току (I), протекающему через резистор. Математический символ этого закона: E = I x R. При расчете сопротивления объекта важно использовать правильные единицы измерения: омы в единицах СИ или ватты в британских тепловых единицах (БТЕ). Чтобы рассчитать мощность, протекающую через цепь, используйте уравнение мощности: P = VI x I

Попробуйте все в одном HVAC Business Software — бесплатно — 3 пользователя

Формула мощности — это расчет, который можно использовать для определения мощности, необходимой для выполнения задачи. Он учитывает напряжение и ток электрической цепи для расчета мощности.

Формула мощности используется для расчета потребляемой мощности электрического устройства. Однако множитель необходимо корректировать в зависимости от высоты и температуры местности. Например, если вы используете формулу мощности в Денвере (высота 5280 футов), вы должны использовать множитель 1,073 вместо 1,0. Кроме того, если вы используете формулу мощности в Долине Смерти (высота -282 фута), вы должны использовать множитель 0,9.17 вместо 1,0

Формула мощности также основана на весе стандартного воздуха (0,075 фунта воздуха на куб. фут/мин). Это означает, что при расчете мощности воздуходувки или вентилятора вам необходимо знать, сколько воздуха он перемещает. Вы можете найти эту информацию в характеристиках продукта или на веб-сайте производителя.

Попробуйте все в одном HVAC Business Software — бесплатно — 3 пользователя

Источник

Когда в компрессоре двигателя возникает дисбаланс напряжения между клеммами двигателя, это может привести к перегреву компрессора. Чтобы определить величину дисбаланса, вам необходимо измерить разницу между напряжением каждой фазы и средним напряжением.

Если в трехфазном двигателе существует дисбаланс, наибольший дисбаланс будет разделен на среднее значение напряжения для расчета процента. Этот процент затем будет умножен на два, чтобы определить увеличение температуры обмотки. Другими словами, небольшой дисбаланс напряжения может привести к значительному увеличению температуры обмотки и потенциальному отказу компрессора. Таким образом, персонал предприятия должен знать об этой проблеме при осмотре компрессоров.

Когда дело доходит до измерения и проверки производительности, важно использовать правильную метрику. Это гарантирует, что вы получите точные результаты. Можно использовать множество различных показателей, но одними из наиболее распространенных являются температура, влажность и воздушный поток.

Для измерения и проверки производительности требуется много математики. Это включает в себя понимание основных формул для расчета количества воздуха, необходимого в помещении, как рассчитать уровни температуры и влажности внутри здания и многое другое. Понимая эти формулы, инженеры могут гарантировать, что они соответствуют или превосходят стандарты производительности.

Для измерения производительности можно использовать несколько различных показателей. Наиболее распространенной метрикой является пропускная способность, которая представляет собой количество единиц данных, обрабатываемых в единицу времени. Другие показатели, которые можно использовать для измерения производительности, включают задержку, то есть время, необходимое для обработки запроса; ошибки — количество обработанных некорректных запросов; и время отклика, которое представляет собой количество времени, необходимое для обслуживания запроса.

Попробуйте все в одном HVAC Business Software — бесплатно — 3 пользователя

Существует несколько основных формул HVAC, которые подрядчики используют для расчета и расчета расхода воздуха в здании. Одним из наиболее важных является стандарт HVAC SMACNA (Национальная ассоциация подрядчиков по обработке листового металла и кондиционеров). Этот стандарт помогает обеспечить равномерное охлаждение и обогрев всех зданий.

Одной из наиболее часто используемых формул HVAC является линейное уравнение для определения размера воздуховода. Это уравнение помогает определить, сколько воздуха необходимо циркулировать в помещении для поддержания желаемой температуры и уровня влажности.

Существуют дополнительные формулы HVAC, которые могут помочь рассчитать количество воздуха, необходимого в помещении, уровни температуры и влажности внутри здания, а также работу или мощность в лошадиных силах. Знание этих формул может помочь вам принимать более обоснованные решения о вашей системе HVAC.

Чтобы понять, как контролируется расход воздуха и регулируется температура, необходимо выполнить расчет тепловой нагрузки. Целью этого расчета является определение скорости теплопередачи путем расчета термического сопротивления. Термическое сопротивление будет зависеть от плотности воздуха, которая, в свою очередь, будет зависеть от атмосферного давления и температуры.

Расчет тепловой нагрузки используется для расчета общей холодопроизводительности единицы оборудования. Эта информация используется для определения размера и типа блока HVAC, необходимого для конкретного помещения.

Расчет тепловой нагрузки используется для определения количества тепла или охлаждения, необходимого для поддержания желаемой температуры в здании. При расчете учитываются температура окружающей среды, тип конструкции и погодные условия. Результаты могут быть использованы для принятия решений по системам отопления и охлаждения, уровням изоляции и другим мерам безопасности здания.

Попробуйте все в одном HVAC Business Software — бесплатно — 3 пользователя

Калькулятор тепловой нагрузки представляет собой формулу, представленную в Excel, которая позволяет пользователю вводить различные параметры для расчета количества воздуха, необходимого в помещении, как рассчитать температуру и уровень влажности внутри здание и другие связанные расчеты. Калькулятор прост в использовании и дает точные результаты.

Есть три основные причины, по которым вам необходимо иметь возможность выполнять полные расчеты нагрузки ОВКВ. Первая причина заключается в том, что он может помочь с комфортными условиями в помещении. Если вы знаете, какой объем воздуха должен циркулировать в помещении, а также правильные уровни температуры и влажности, вы можете создать более комфортную среду для людей. Вторая причина заключается в том, что это может сэкономить вам деньги на счетах за электроэнергию. Зная, сколько воздуха необходимо циркулировать, вы можете убедиться, что вентиляторы и обогреватели не работают больше, чем нужно. Наконец, третья причина заключается в том, что в некоторых случаях это требуется по закону. Чтобы получить разрешение на использование или другой сертификат для вашего здания, вам может потребоваться предоставить подтверждение того, что вы выполнили расчет нагрузки.

Расчеты нагрузки HVAC важны, поскольку они помогают правильно диагностировать и устранять проблемы HVAC. Кроме того, эти расчеты могут помочь вам поддерживать правильные уровни температуры и влажности внутри здания. Наконец, знание того, как выполнять эти расчеты, поможет вам сэкономить энергию и деньги.

Чтобы работать быстрее и надежнее, технические специалисты и инженеры должны хорошо разбираться в расчетах нагрузки ОВКВ. Расчеты помогают им определить, сколько воздуха необходимо в помещении, какие уровни температуры и влажности должны быть внутри здания и другие факторы, необходимые для поддержания оптимальной среды.

Это руководство содержит все основные формулы, необходимые для расчета нагрузок ОВКВ. Все вышеперечисленные формулы HVAC окажут большую помощь технику в его повседневной работе.

Введение и методы расчета

Общеизвестно, что первоначальная стоимость котла составляет небольшую часть общих затрат, связанных с котлом в течение всего срока его службы. В течение срока службы котла основные затраты возникают из-за затрат на топливо. Обеспечение эффективной работы котла имеет решающее значение для оптимизации затрат на топливо.

Не всегда котел будет работать с номинальным КПД. Почти всегда было обнаружено, что котлы работают с КПД намного ниже номинального, если не проводится надлежащий контроль КПД.

КПД котла

КПД котла представляет собой совокупный результат эффективности различных компонентов котла. Котел имеет множество подсистем, эффективность которых влияет на общий КПД котла. Пара показателей эффективности, которые в конечном итоге определяют эффективность котла:

1. Эффективность сгорания
2. Тепловая эффективность

Помимо этого КПД, существуют некоторые другие потери, которые также играют роль при определении КПД котла и, следовательно, должны учитываться при расчете КПД котла.

Эффективность сгорания

Эффективность сгорания котла является показателем способности горелки сжигать топливо. Двумя параметрами, определяющими КПД горелки, являются количество несгоревшего топлива в выхлопных газах и избыточный уровень кислорода в выхлопных газах. По мере увеличения количества избыточного воздуха количество несгоревшего топлива в выхлопных газах уменьшается. Это приводит к снижению потерь несгоревшего топлива, но увеличению энтальпийных потерь. Следовательно, очень важно поддерживать баланс между энтальпийными потерями и непрогоревшими потерями. Эффективность сгорания также зависит от сжигаемого топлива. Эффективность сгорания жидкого и газообразного топлива выше, чем твердого топлива.

Тепловой КПД

Тепловой КПД котла определяет эффективность теплообменника котла, который фактически передает тепловую энергию со стороны топки на сторону воды. Тепловая эффективность сильно зависит от образования накипи/сажи на трубах котла.

КПД котла прямого и косвенного действия

Общий КПД котла зависит от многих других параметров, помимо эффективности сгорания и теплового КПД. Эти другие параметры включают потери на включение-выключение, потери на излучение, конвекционные потери, потери на продувку и т. д. На практике обычно используются два метода для определения эффективности котла, а именно прямой метод и косвенный метод расчета эффективности.

Прямой КПД

Этот метод позволяет рассчитать КПД котла по базовой формуле КПД:

η=(Выход энергии)/(Потребляемая энергия) X 100

Чтобы рассчитать КПД котла этим методом, мы делим общую энергию мощность котла по общей подводимой к котлу энергии, умноженной на сто.

Расчет прямого КПД-

E= [Q (H-h)/q*GCV]*100

Где,

Q= количество произведенного пара (кг/час)

H= Энтальпия пара (ккал/кг)

h= Энтальпия воды (ккал/кг)

GCV= Высшая теплота сгорания топлива.

Косвенный КПД

Косвенный КПД котла рассчитывается путем определения отдельных потерь, происходящих в котле, и последующего вычитания суммы из 100%. Этот метод заключается в выяснении величин всех измеряемых потерь, происходящих в котле, путем отдельных измерений. Все эти потери складываются и вычитаются из 100%, чтобы узнать конечный КПД. Продувочный клапан остается закрытым во время процедуры. Этот метод должен быть реализован в соответствии с нормами, предусмотренными стандартами BS845. Рассчитанные потери включают потери дымовой трубы, радиационные потери, потери при продувке и т. д.

Сравнение прямого и косвенного КПД-

Оба упомянутых выше метода определения КПД котла имеют как преимущества, так и недостатки. Наибольшее преимущество косвенного метода заключается в том, что он также говорит об источниках потерь. Выяснив косвенную эффективность, можно узнать, где потери увеличиваются, а где можно уменьшить. С другой стороны, значения прямого КПД ближе к реальности по сравнению с косвенным КПД за счет непокрытых потерь, таких как радиационные потери, потери включения-выключения и т. д. Но прямой КПД может сказать нам только о величине общих потерь. Никакой информации об отдельных потерях и их величинах из непосредственного расчета КПД не передается. Всегда существует некоторая разница в значениях прямой и косвенной эффективности. Косвенный КПД измеряется в определенное время, тогда как прямой КПД измеряется в течение определенного периода времени, и, следовательно, также учитываются потери из-за колебаний нагрузки, включения-выключения котла и т. д.

Мониторинг КПД в режиме реального времени

КПД котла не остается фиксированным, и в процессе работы имеют место большие отклонения от идеальных значений. Переход к мониторингу эффективности в режиме реального времени может значительно повысить эффективность котла в зависимости от типа котла и реальных условий на объекте. В двух словах, мониторинг и поддержание эффективности котла в течение всего срока службы котла является обязательным условием для сокращения счетов за топливо и уменьшения углеродного следа.

Калькулятор теплового насоса и печи для замены природного газа

Впервые опубликовано 27 января 2021 г. | Обновлено 14 июля 2021 г. автор Номер Касерес. Опубликовано в Новости –

Калькулятор MassLandlords для тепловых насосов и печей был разработан, чтобы помочь владельцам, менеджерам и строителям оценить эксплуатационные расходы полностью электрических зданий. Калькулятор электронных таблиц позволяет участникам моделировать квартиру, печь или котел, работающий на природном газе, а также различные имеющиеся в продаже воздушные тепловые насосы. Тогда каждый тепловой насос можно сравнить с газовой печью или котлом по годовым эксплуатационным затратам. Этот инструмент доступен только участникам и может использоваться для сравнения тепловых насосов с плинтусами или канальным отоплением.

Перейти к

• Веб-семинар: Калькулятор теплового насоса и печи
• Разве новые газовые печи и котлы не очень эффективны?
• Часто задаваемые вопросы по техническим вопросам/электронная таблица не работает

Ключевые отличия: Вам нужно 3 таких тепловых насоса, чтобы равняться 1 такому котлу. Тепловой насос перемещает гораздо больше тепла, чем вы платите, потому что тепло исходит от воздуха, а не от топлива.

Зачем нам нужен калькулятор теплового насоса и печи?

Этот инструмент необходим, потому что цены на природный газ близки к исторически низким ценам, поэтому многие проекты по модернизации и новому строительству продолжают использовать природный газ в качестве основного источника тепла, не задумываясь. Природный газ уже более века является важной и совершенствующейся технологией. Почему бы нам не продолжать использовать его? Потому что природный газ, к сожалению, является тупиковой технологией, как и многие другие технологии до нее. Основных причин четыре:

Во-первых, природный газ взрывоопасен, как мы трагически видели во время взрывов газа в долине Мерримак в 2018 году. Инфраструктура, необходимая для его безопасной транспортировки, устарела и быстро стареет.

Во-вторых, природный газ является мощным источником парниковых газов не только при его сжигании, но и особенно при утечке. Природный газ в основном состоит из метана, а метан является более сильным парниковым газом, чем углекислый газ. Утечки газа из труб только в Массачусетсе составляют десятки тысяч метрических тонн в год из примерно десяти тысяч новых утечек ежегодно.

В-третьих, даже если вы не заботитесь о безопасности или климате, природный газ становится все менее доступным для бизнеса: моратории на природный газ в Западной Массачусетс вступили в силу, а в других частях штата новые подключения были отложены или отклонен. (Моратории на газ даже заманили владельцев в ловушку с ранее существовавшими услугами после того, как предыдущий арендатор не смог оплатить свои счета.)

И в-четвертых, природный газ невозобновляем. Если не произойдет какой-нибудь непредвиденной революции в химическом машиностроении, мы в конечном итоге извлечем все, что остается нам доступным, что приведет к росту цен в долгосрочной перспективе. (EIA прогнозирует, что цены на газ для населения будут расти на 1% в год в течение следующих 30 лет, тогда как цены на электроэнергию для населения будут падать. )

Эти четыре причины добавляются к пятой проблеме, которая заключается в том, что Массачусетс, вероятно, будет взимать налоги или регулировать природный газ, чтобы повышать его цену быстрее, чем можно было бы предположить с точки зрения экономики.

Все эти факторы делают неясным, сколько будет стоить эксплуатация новой газовой печи или котла в течение срока службы системы. Ясно одно: плюсов нет. Природный газ, вероятно, никогда не будет дешевле или более доступным, чем на момент написания. Отопительные системы следует выбирать на срок службы от 10 до 30 лет, в течение которого неопределенность, связанная с природным газом, становится большой.

имеют очень предсказуемые эксплуатационные расходы. Цена на электроэнергию растет более или менее с инфляцией. Местная солнечная генерация дает вам возможность взять расходы на поставку в свои руки и монетизировать солнечную энергию с арендаторами. Это позволяет с относительной уверенностью узнать эксплуатационные расходы воздушного теплового насоса в течение всего срока службы. В отличие от печей и котлов, работающих на природном газе, которые вряд ли когда-либо станут дешевле, воздушные тепловые насосы, похоже, никогда не будут дороже, чем сегодня (с поправкой на инфляцию).

Обратите внимание, что мы фокусируемся на эксплуатационных расходах, которые являются лишь одной из трех основных статей расходов наряду с затратами на установку и техническое обслуживание. Этот инструмент фокусируется на эксплуатационных расходах тепловых насосов по сравнению с природным газом.

Этот инструмент беспристрастен. Это показывает, что некоторые воздушные тепловые насосы, включенные в модель, в три раза дороже в эксплуатации в пересчете на БТЕ, чем печь или котел, работающий на природном газе. С другой стороны, это показывает, что другие тепловые насосы дешевле, чем газовые печи или котлы. Этот инструмент использует реальные данные о производительности и фактическую погоду, чтобы доказать, что выбор системы имеет значение.

Впервые мы написали о том, что тепловые насосы стали дешевле природного газа, в апреле 2018 года. С тех пор мы получили возражения против этой статьи, подобные следующим:

«Если в агрегате есть резистивное тепло, изоляция и установка теплового насоса — отличные идеи, но концепция перехода от котла к тепловому насосу никогда не будет экономически оправдана».

Электронная таблица доказывает, что этот комментарий был в целом правильным, если бросить дротик в любое количество моделей тепловых насосов. Но комментарий конкретно неправильный, когда квартира утеплена, тепловой насос оптимизирован для холодов, а система рассчитана и подобрана под пространство.

Инструмент электронной таблицы «Тепловой насос и природный газ» моделирует квартиру как простой прямоугольник с площадями и значениями R для различных поверхностей, включая окна, двери и т. д.

Как использовать электронную таблицу калькулятора теплового насоса и печи

Электронная таблица калькулятора сравнения тепловых насосов с воздушным источником и природного газа оценивает относительные эксплуатационные расходы тепловых насосов с воздушным источником по сравнению с котлом или печью, работающим на природном газе.

Электронная таблица использует встроенное форматирование Excel:

1.) Внесите данные в оранжевые ячейки рабочих листов «Квартира», «Газ» и «Источник воздуха» этой рабочей тетради.
2.) Посмотрите на лист сравнения. Выберите модель теплового насоса, которую вы хотите сравнить.

Инструмент использует ежедневные данные о погоде за 2019 год со станции Национальной метеорологической службы в региональном аэропорту Вустера, штат Массачусетс, недалеко от географического центра Массачусетса.

В инструмент можно добавлять и сравнивать новые модели тепловых насосов. Инструкции приведены в таблице.

Таблица известных ограничений калькулятора теплового насоса и природного газа

Как и любая модель реального мира, этот инструмент для работы с электронными таблицами не является реальностью. Он предназначен только для приблизительной оценки реальных различий между котлами, печами и воздушными тепловыми насосами, работающими на природном газе.

Этот инструмент требует знакомства с Microsoft Excel. Вы можете изучить эксель онлайн.

Фактическая погода 2019 года, загруженная по умолчанию, была записана в региональном аэропорту Вустера, недалеко от геометрического центра Массачусетса. Массачусетс имеет несколько различных климатических регионов. Данных по центральной равнине не обязательно достаточно для сравнения Беркшира, Северного или Южного берега, мыса и островов. Если Вустер находится недостаточно близко к вашему климату, вам нужно будет обновить таблицу «градусо-дни отопления» на листе. Вы можете загрузить данные из другого места с помощью DegreeDays.net.

Погода в прошлом не является гарантией того, что погода в будущем будет такой же. Этот инструмент приблизит правильный ответ для регионов за пределами Массачусетса, только если вы обновите инструмент местными данными.

Этот инструмент сравнивает только нагрев, а не охлаждение. Инструмент действительно оценивает затраты на охлаждение источника воздуха, но в Новой Англии нет широко используемого варианта охлаждения природного газа для сравнения.

Качество произведенного сравнения зависит от введенных вами данных. Убедитесь, что вы правильно ввели данные, относящиеся к рассматриваемому котлу или тепловому насосу. Печь по умолчанию составляет 80% AFUE, что указывает на старую систему (модернизацию). Новое строительство может установить 90% или лучше.

Прежде чем принимать решение о покупке, проконсультируйтесь с лицензированным установщиком ОВКВ, чтобы убедиться, что размер системы, которую вы хотите приобрести, подходит для вашего здания и климата. Установщик HVAC может отказать в переоснащении существующего здания тепловыми насосами на том основании, что ваша изоляция неадекватна, или по другим причинам. Эта модель Excel может не точно отражать условия вашего здания.

Этот инструмент не сравнивает стоимость капитала (стоимость установки).

Этот инструмент не сравнивает стоимость обслуживания.

Техническое обслуживание является важным фактором, особенно если выбранный тепловой насос требует замены линий хладагента и фитингов через более короткий интервал, чем сравниваемая газовая система. Многие газовые системы не требуют особого обслуживания в течение всего срока службы, составляющего 30 лет. С другой стороны, тепловые насосы могут следовать десятилетнему циклу технического обслуживания, как водонагреватель. Они могут быть «с очень низким уровнем обслуживания или вообще не требовать обслуживания» в течение примерно десяти лет, а затем, в зависимости от марки и модели, может потребоваться новый конденсатор, частичный ремонт и/или новые фитинги и уплотнения для хладагента.

Этот инструмент не учитывает исторические колебания цен на газ и электроэнергию. Этот инструмент не учитывает вероятность того, что цены на газ или электроэнергию могут измениться в будущем.

Калькулятор теплового насоса и печи будет работать для котлов, печей или любого источника тепла на природном газе. Тепловые насосы широко моделируются. Удобное меню позволяет оценить различные тепловые насосы. Пользователи Excel, добавьте свой тепловой насос и сравните.

Как работает таблица расчета теплового насоса и печи

Калькулятор тепловых насосов в сравнении с печами предназначен для получения данных о производительности из «Списка тепловых насосов с воздушным источником холодного климата» Северо-восточного партнерства по энергоэффективности (NEEP). Набор данных NEEP предоставляет множество показателей для тысяч номеров моделей десятков брендов. На каждой странице набора данных указано, сколько тепла данный тепловой насос может производить при данной температуре окружающей среды и сколько энергии это требует. Многие тепловые насосы из списка NEEP имеют переменную скорость. Таблица расчета теплового насоса по сравнению с природным газом предполагает, что все тепловые насосы имеют переменную скорость. Инструмент электронной таблицы также предполагает, что производительность изменяется линейно от низкой до высокой скорости.

Рассмотрим производительность примера теплового насоса с регулируемой скоростью: многозонного бесканального многозонального агрегата Trane Mitsubishi (модель TUMYH0481AK40). При температуре окружающей среды 17 градусов по Фаренгейту эта система перемещает минимум 11 628 БТЕ/час при стоимости 0,92 кВт. Он может увеличиваться до полной скорости и перемещать 59 011 БТЕ / час при стоимости 5,44 кВт.

Когда температура окружающей среды ниже, эффективность обогрева обычно ухудшается. Приведенной выше модели Trane Mitsubishi потребуется 7,92 кВт для производства всего 54 000 БТЕ/ч при температуре 5 градусов по Фаренгейту. Другими словами, он будет производить на 8 % меньше тепла при 45 % большем усилии. (Если вы занимаетесь новым строительством, вам следует рассматривать тепловые насосы, использующие грунт, как альтернативу воздушному источнику. Тепловые насосы, использующие грунт, работают по тому же принципу, что и тепловые насосы, работающие на воздухе, но выигрывают от постоянной, более высокой температуры грунта около 50°С. Ф.)

Для каждого дня в 2019 году (или любого другого года, который вы введете) калькулятор воздушного теплового насоса по сравнению с природным газом оценивает потери тепла из квартиры в единицах БТЕ/ч. Затем инструмент вычисляет, сколько конденсаторов требуется для ежедневного поддержания заданной температуры в квартире. Размер системы автоматически рассчитывается для самого холодного дня в году, при этом один или несколько конденсаторов моделируются по мере необходимости. Каждый день в году система такого размера будет переключать еще один конденсатор между отключением, минимальной и максимальной мощностью.

Показатели, такие как «Коэффициент эффективности отопительного сезона» (HSPF), Сезонный коэффициент энергоэффективности (SEER) и другие показатели, относятся к , а не к , которые рассматриваются в этом инструменте. Эти показатели полезны для определения интересующих марок и моделей. Но поскольку эти показатели являются грубыми оценками эффективности, на них нельзя всегда полагаться при определении размера системы в условиях изменчивости реального мира.

В модели предполагается, что производительность теплового насоса изменяется линейно между расчетными точками, даже несмотря на то, что таблица разбита на дискретные расчетные точки 5 °F, 17 °F и 47 °F. Пример: выходная мощность и потребляемая мощность при 11 °F будут на полпути между производительностью при 5 °F и 17 °F.

Избранные сравнения

Квартира по умолчанию в электронной таблице представляет собой прямоугольный блок площадью 1000 квадратных футов, расположенный под изоляцией чердака и над другим блоком, отапливаемым отдельно. Предполагается, что в стенах есть 15 больших окон EnergyStar, 2 двери со стальной обшивкой и вспененная целлюлоза в стиле MassSave. Предполагается, что утечек нет.

Тепловой природный газ по умолчанию в электронной таблице представляет собой котел с КПД 80%, способный потреблять 80 000 БТЕ/ч (64 000 БТЕ/ч на выходе). Смоделированная годовая стоимость отопления для этого котла составляет 79 долларов США.7 в год.

Мы отобрали для оценки полдюжины разновидностей тепловых насосов без какой-либо предвзятости, кроме узнаваемости торговой марки. Некоторые из них имеют воздуховоды, которые, вероятно, не будут использоваться в ситуации модернизации. Другие выбранные были без воздуховодов.

В целом, тепловые насосы, показавшие впечатляющие результаты, были недостаточно мощными для холодного климата. Например, рассмотрим Fujitsu AOU18RLXFZH с максимальной производительностью менее 25 000 БТЕ/ч при температуре 47 градусов по Фаренгейту. Несмотря на то, что он рассчитан на холод, то есть может генерировать тепло в холодном климате, он не оптимизирован для холодного климата. Для этой системы требуется 2 конденсатора, чтобы поддерживать в хорошо изолированной квартире заданную температуру в самый холодный день в году. Смоделированные годовые затраты на отопление для этой системы превышают 2404 доллара в год. Это в три раза дороже природного газа. С точки зрения HSPF это эквивалентно теплу электрического сопротивления. Этот тепловой насос действительно предназначен для работы в качестве кондиционера большую часть времени.

Производительность теплового насоса зависит от температуры наружного воздуха, а это означает, что то, что лучше всего работает в Средней Атлантике, не будет оптимальным для Новой Англии, и наоборот. Сплошным цветом показан тепловой насос Trane Mitsubishi; пунктирная, Fujitsu. Бренд не важен. Что важно, так это общая высота линии (сколько тепла, то есть сколько конденсаторов) и пики линии. Сплошная модель будет лучшим выбором для Новой Англии, в то время как пунктирная модель может быть лучшим выбором для нижней части Средней Атлантики и округа Колумбия.

С другой стороны, рассмотрим многозональный без воздуховодов Trane Mitsubishi TUMYH0481AK40. Максимальная производительность этой системы составляет 59 011 БТЕ/ч при температуре 17 градусов по Фаренгейту. При такой выходной мощности он такой же мощный, как газовый котел. Для этой системы требуется один конденсатор, чтобы поддерживать заданную температуру в квартире. Даже в самый холодный день года тепловой насос не превышает долю времени работы в одну треть, что означает, что он будет выключен две трети времени. Это очень похоже на циклы мощных котлов, работающих на природном газе. Смоделированные годовые затраты на отопление для этой системы составляют 628 долларов в год, что меньше, чем у котла, работающего на природном газе, на 169 долларов.в год.

Эта модель Trane Mitsubishi PH имеет коэффициент полезного действия отопительного сезона (HSPF) 13,5, что делает ее как холодостойкой, так и эффективной при низких температурах. https://www.trane.com/ Residential/en/products/ductless-systems/mini-split-indoor-unit/ph-series-outdoor-heat-pumps/

Табличный калькулятор позволяет рассчитать безубыточную стоимость обслуживания и установки. Например, если этот тепловой насос требует менее 169 долларов дополнительного капитала каждый год с точки зрения обслуживания и амортизации, то он будет безубыточным по отношению к природному газу.

Что если мы изменим предположение о котле с КПД 80% и вместо этого смоделируем котел с КПД 95%? Затем стоимость природного газа падает до 671 доллара в год. Это делает природный газ дешевле, чем тепловой насос Trane Mitsubishi, или чуть дороже.

Как обсуждалось во введении, экономия от более эффективных газовых печей и котлов может быть компенсирована будущим увеличением затрат на поставку природного газа.

В зависимости от вашего местного тарифа на электроэнергию вам может потребоваться уменьшить или увеличить тариф в электронной таблице.

Любой из этих факторов может повлиять на сравнение данного теплового насоса с данным котлом или печью, работающим на природном газе.

Ключевой момент: правильно подобранный тепловой насос, работающий на сетевом электричестве, стоит не дороже котла, работающего на природном газе.

Во всех сценариях тепловые насосы обеспечивают летнее кондиционирование воздуха примерно на 5 % дороже. В Новой Англии кондиционер не является движущим фактором. Как правило, требуется гораздо больше тепла, чем кондиционер.

Солнечные панели не моделируются. В зависимости от размера крыши типичный трехэтажный дом будет производить порядка 10 000 кВтч в год. (Может быть всего 7000, может быть 15000, ваша крыша будет другой.) Смоделированный тепловой насос Trane Mitsubishi требует для работы 3000 кВт-ч в год. Это означает, что от двух до трех единиц можно отапливать без электричества из сети.

Ключевой момент: правильно подобранные тепловые насосы в трехэтажном или меньшем корпусе могут в значительной степени или полностью питаться от солнечной энергии на крыше.

Стоимость установки и обслуживания ваших тепловых насосов и/или солнечных панелей должна моделироваться отдельно.

Обратите внимание, что в приведенном выше анализе, в котором Trane Mitsubishi с оптимизированным нагревом противопоставляется Fujitsu с оптимизированным охлаждением, мы не поддерживаем прямо или косвенно какую-либо торговую марку. У любого производителя могут быть модели с оптимизированным нагревом и охлаждением. Вы должны выбрать тепловой насос, который оптимизирует вашу расчетную точку.

Как найти тепловой насос для холодного климата (CCHP)

Выходная мощность в холодную погоду кажется наиболее важным показателем того, будет ли тепловой насос работать хорошо в электронной таблице. Ищите тепловые насосы с высокой мощностью БТЕ в нижней части температурного диапазона. Особенно обратите внимание на тепловые насосы, максимальная мощность которых находится в диапазоне 17 градусов по Фаренгейту. Тепловой насос, оптимизированный для охлаждения при температуре 90 градусов по Фаренгейту, не будет работать так же хорошо, как тепловой насос, оптимизированный для нагрева, даже если он так называемый «холодный».

Обратите внимание, что сезонный коэффициент энергоэффективности (SEER) равен , а не предсказывает производительность теплового насоса. SEER — это показатель эффективности охлаждения . Тепловые насосы могут иметь SEER, но это относится только к их охлаждению. Для отопления тепловые насосы оцениваются по коэффициенту эффективности отопительного сезона (HSPF). HSPF рассчитывается как общее количество доставленных БТЕ, деленное на общую стоимость энергии в Вт-ч. Калькулятор теплового насоса и природного газа рассчитывает неофициальный HSPF на основе фактической погоды.

Будут ли арендаторы платить надбавку за «зеленое тепло»?

Возможно, но это не имеет значения. Уже известно, что арендаторы платят надбавку за «включенное тепло», а рекомендуемая монетизация тепловых насосов подробно описана в нашей статье «Могут ли арендодатели Массачусетса взимать плату за солнечную энергию?». В этой статье описывается, как вы можете обеспечить тепло с нулевыми эксплуатационными затратами и эффективно взимать стоимость включенного тепла на жидком топливе. Это простая возможность «раннего внедрения» для арендодателей и поставщиков арендного жилья.

Разве новые газовые печи и котлы не очень эффективны?

Возможно, вы слышали, как другие домовладельцы или подрядчики говорили о том, насколько эффективным может быть их новый высокоэффективный газовый котел или печь. Даже если котел или печь на 100 % эффективны в преобразовании газа в тепло, они все равно производят почти столько же CO ₂ , сколько любой менее эффективный котел или печь. Это потому, что вы не можете производить тепло из природного газа, не производя CO ₂ .

КПД котла или печи показывает, сколько тепловой энергии высвобождается из природного газа. Он ничего не говорит о том, сколько CO ₂ выпускается. Типичный квартирный газовый котел или печь, нагревающая прилично хорошо изолированную и герметизированную квартиру, будет производить примерно 3 тонны CO ₂ в год.

Тепловые насосы и тепло плинтуса

В этой модели учитываются только эксплуатационные расходы воздушных тепловых насосов по сравнению с природным газом. Затраты на установку являются важным фактором, особенно при рассмотрении возможности модернизации. Чтобы установить мини-сплит-головки, вам, возможно, придется установить несколько головок или конденсаторов на единицу, как внутри установки, так и снаружи.

Как правило, в новых строительных проектах или капитальном ремонте внутренних помещений затраты на установку теплового насоса будут ниже.

Возможна замена печи или котла, работающего на природном газе, без входа в устройство. Типичный газовый котел выдает воду при температуре 180 градусов по Фаренгейту. Если вы можете отрегулировать температуру вашего котла до 120 градусов по Фаренгейту, и ваши квартиры по-прежнему поддерживают свою температуру в течение зимы, то вы являетесь кандидатом на так называемую модернизацию теплового насоса «воздух-вода». При этом будут использоваться существующие трубы с принудительной подачей горячей воды, но вместо сжигания природного газа в котле тепловой насос с воздушным источником будет нагревать воду. Обратите внимание, что у вас не будет доступа к кондиционированию воздуха при использовании модификации «воздух-вода».

Сравнение тепловых насосов и природного газа Заключение

Независимо от того, используете ли вы тепловые насосы или природный газ, лучшими первыми инвестициями, которые вы можете сделать, являются теплоизоляция и герметизация.

Если попытаться отапливать неутепленную, негерметичную квартиру тепловыми насосами, это будет очень дорого и/или безуспешно.

Если вы выберете случайно выбранный тепловой насос с «холодным рейтингом», он не подойдет для вашей квартиры.

Лучшие «холодные» тепловые насосы оптимизированы для теплоотдачи при низких температурах. Ищите высокий HSPF.

Если вы выберете оптимизированный тепловой насос с «холодным рейтингом» и правильно подберете систему для вашей изолированной и герметичной квартиры, его работа будет дешевле, чем использование природного газа.
Если вы соедините тепловые насосы с солнечными батареями, ваши эксплуатационные расходы могут свести к нулю.
Затраты на техническое обслуживание и установку необходимо моделировать отдельно от эксплуатационных расходов.

Часто задаваемые вопросы по техническим вопросам/электронная таблица не работает

Я не могу распознать новый тепловой насос

Скорее всего, это вызвано несогласованным именованием. Четыре вещи должны иметь одинаковое имя:

1. Рабочий лист, содержащий данные о производительности вашего теплового насоса;
2. Таблица, которая находится на этом листе (см. Excel > «Конструктор таблиц»).
3. Любой столбец Ячейка в рабочем листе «Реестр».
4. Оранжевое выделение на листе сравнения.

Имя, которое чаще всего пропускают, находится в разделе «Дизайн стола».

См. также

• Тепловые насосы теперь дешевле на БТЕ, чем природный газ
• Установка и монетизация тепловых насосов
• Могут ли арендодатели Массачусетса взимать плату за солнечную энергию?
• Должен ли природный газ быть запрещен в новом строительстве?
• Пример модернизации Deep Energy: дом на одну семью в Массачусетсе
• Что такое законы штата Массачусетс об тепле?
• Преимущество горящего дома домовладельца

Внешние ссылки

Управление энергетической информации

• Исторические розничные цены на электроэнергию с течением времени, Массачусетс
• Историческая розничная цена на природный газ с течением времени, MA
• Прогнозы цен на электроэнергию и природный газ до 2050 года

Департамент энергетики

Полезный обзор эффективности котлов и печей

Прошлые презентации

• Вебинар 19 февраля 2021 г.

Веб-семинар: Калькулятор теплового насоса и печи

Тепловой насос и печь Веб-семинар

Ведущий:

Дуглас Кватрочи – Дуг

Ассистент:

Наоми Ричардсон – Наоми

[Начало 0:00:00]

Даг : Прежде чем мы начнем, несколько фактов о MassLandlords. Мы некоммерческая торговая ассоциация 501(c)6. Наша миссия состоит в том, чтобы создавать лучшее арендное жилье, в частности, помогая владельцам зарабатывать прибыльные и качественные предприятия. Мы должны зарабатывать деньги каждый год, чтобы обеспечить жилье на длительный срок. Мы должны следовать всем законам, чтобы быть эффективными сторонниками их изменения. Мы хотим гордиться тем, что связаны друг с другом.

У нас демократическое правление. Я являюсь исполнительным директором и подотчетен избранному совету директоров, и у нас постоянно проводится исследование приоритетов политики, в ходе которого мы решаем, как распределять ресурсы. У нас 2 000 членских взносов с хорошей репутацией, 6 000 подписчиков, круглые цифры, 300 000 посетителей сайта. Подобные мероприятия обычно поддерживаются членскими взносами и так далее, поэтому, пожалуйста, присоединяйтесь, если вы думаете о вступлении в MassLandlords. Это того стоит. Взносы окупаются сами.

Помимо меня есть еще много народу, хотя вы видите меня, я много участвую в этих мероприятиях. Многие люди работают в MassLandlords на условиях полной и неполной занятости. Кстати говоря, мы проводим ускоренный курс. у нас есть адвокат, который помогает преподавать это вместе со мной. У нас еще есть свободные места. Завтра два дня, 20-го, а затем через неделю после этой субботы, 27-го. Мы ^{покрываем все, что вам нужно знать, чтобы управлять недвижимостью, сдаваемой в аренду. Мы также собираемся сосредоточиться на изменениях с начала пандемии, поэтому многое изменилось в судебном процессе и так далее, и мы ограничиваем его до 16 участников, чтобы у каждого была возможность задать все вопросы, которые они хотят.}

На сегодняшнем вебинаре мы поговорим о тепловых насосах, о которых мы недостаточно часто рассказываем. Мы действительно хотим помочь участникам в построении множества структур и инфраструктуры, поэтому сегодня мы сосредоточимся на этом. Это будет подробный пошаговый обзор инструмента электронных таблиц, который мы разработали, чтобы помочь вам сравнить природный газ с тепловыми насосами.

Сегодня мне помогает Наоми Ричардсон. Она наш общественный деятель и бухгалтер. Если у вас возникли проблемы со входом в систему или вы знаете, что у кого-то возникли проблемы с доступом к вебинару, вы можете написать по электронной почте [email protected], и Наоми ответит там, так что давайте начнем.

Это наш калькулятор сравнения тепловых насосов и печей, и я собираюсь начать, я собираюсь изменить долю экрана пару раз. Я собираюсь дать вам только обзор электронной таблицы, как она работает в первую очередь. Вы можете увидеть, к чему мы движемся, затем мы вернемся к слайдам, и я дам вам более общий взгляд на то, как работают тепловые насосы и что мы освещаем, а что нет. , а затем вернемся к электронной таблице в последний раз для подробного пошагового руководства.

Сначала позвольте мне просто остановить эту акцию, и я открою вид инструмента для работы с электронными таблицами, чтобы начать следующую акцию. У меня есть два монитора, с которыми я работаю. Спасибо за терпеливость.

Итак, вот инструмент теплового насоса, который я скачал с нашего веб-сайта, калькулятор теплового насоса и печи для замены природного газа. Вы также можете увидеть много этого контента в статье, и вы можете скачать электронную таблицу оттуда.

Одно замечание. Наш список событий ранее ссылался на эту страницу с буквой S в слове тепловые насосы. Мы исправили это, поэтому, если вы видели список событий и не смогли найти страницу, просмотрите этот список событий еще раз, перезагрузите его, и вы правильно перейдете на эту страницу.

Итак, к чему мы движемся, так это к этой вкладке сравнения. Я немного объясню все эти вкладки. Однако вкладка сравнения является основным выводом модели. Это говорит о том, что мы рассматриваем конкретную квартиру. У нас есть определенная система газового отопления по умолчанию. У нас есть эксплуатационные расходы на эту газовую систему отопления, так что они идут вместе, и для сравнения у нас есть система воздушного отопления, поэтому она не использует природный газ для получения энергии.

Здесь есть меню, которое вы можете щелкнуть, и вы можете выбрать разные модели, и когда вы выберете разные модели, это поможет вам сравнить, какие из них будут дороже, чем природный газ, где вы их установите или какие из них могут быть дешевле чем природный газ, и для наглядности мы загрузили в таблицу различные модели, в том числе некоторые из них просто ужасны.

Эти модели не предназначены для использования в качестве тепловых насосов, поэтому они могут работать в обратном направлении. В первую очередь это кондиционер, поэтому у нас есть множество различных вариантов, на которые можно смотреть по умолчанию, и он действительно дает оценку стоимости, иногда намного выше, чем на газе, иногда ниже, чем на газе, и у нас есть пара графиков. это мы также показываем, чтобы вы могли видеть, как часто должен работать тепловой насос и как выглядят его конструктивные особенности, так что это то, к чему мы движемся очень просто, просто сравните, будет ли это дороже или дешевле дороже природного газа. Я подробно расскажу, как мы можем сделать эту оценку.

Сразу замечу, что эти цифры не предназначены для реального бюджета, поэтому, например, если у вас есть печь определенной марки или модели, вы не будете тратить на нее 797 долларов в год, потому что ваша уставки будут другими, погода будет другой, возможно, котел или печь состарятся, засорятся, загрязнятся или что-то в этом роде, так что вариаций много. Это не должно быть точным предсказанием реальности. Это предназначено для точного сравнения двух разных систем, поэтому я думаю, что сравнение является основным моментом здесь, а отдельные цифры не должны нас утомлять.

[0:05:23]

Я остановлю этот общий доступ к электронной таблице, который показывает, куда мы движемся, и вернусь к PowerPoint здесь.

Мы просто пройдемся по общей перспективе, так что позвольте мне вернуться на секунду и объяснить, как работают тепловые насосы. Слева у нас воздушный тепловой насос. Справа у нас газовая печь или котел. Я знаю, что печи и котлы разные, но для целей этого сравнения мы относимся к ним одинаково.

Тепловые насосы обычно имеют вентилятор, который всасывает воздух и пропускает его через теплообменник, который нагревает хладагент. Для этого нужно электричество. Вы можете получить это из сетки. Вы можете получить его от солнечных батарей. Будет некоторое количество электричества, и ради нашей модели мы предполагаем, что электричество, которое вы тратите на работу вентилятора и перемещение хладагента, по существу тратится впустую, поэтому на самом деле тепловой насос работает так, что он получает энергию от окружающий воздух.

Если воздух очень холодный, скажем, на улице 20 градусов по Фаренгейту, хладагент, который циркулирует внутри него, еще холоднее 10 градусов по Фаренгейту, ноль градусов по Фаренгейту или что-то еще отрицательное, и так вы получаете передачу тепла от уже холодного воздуха к какому-то очень холодному хладагенту. Затем с помощью магии термодинамики вы запускаете этот хладагент через цикл, и когда он проходит через вашу квартиру, он очень горячий, и таким образом вы получаете передачу тепла от горячего хладагента воздуху квартиры.

Это отличается от того, как работает котел или печь. Вы берете природный газ в качестве горючего топлива и используете немного электричества для запуска пилота и управления некоторыми клапанами, вентиляционными отверстиями и так далее, и вы сжигаете газ. Котлы имеют определенный КПД. Годовая эффективность использования топлива – это число, используемое для описания конкретной печи. Есть федеральный минимум 80 процентов. Если вы устанавливаете новую печь, она должна иметь КПД не менее 80 процентов, вот что мы имеем в этом примере. Вы сжигаете 80 000 БТЕ, британских тепловых единиц, газа. Это мера тепловой энергии, часть которой уходит в дымоход. 20-процентная эффективность, 20-процентная потеря — это те же цифры. Затем вы превращаете оставшуюся часть в горячую воду в случае котла с водяным отоплением или в горячий воздух в случае печи с воздуховодами, который идет на обогрев квартиры.

В этом и есть основная разница. Воздушный тепловой насос использует электричество для запуска хладагента по термодинамическому циклу, извлечения тепла из уже холодного воздуха и подачи его в уже теплую квартиру, в то время как котел будет сжигать топливо.

Мы используем наш анализ тепловых насосов в контексте списка тепловых насосов с воздушным источником для холодного климата Северо-восточного партнерства по энергоэффективности. NEEP, Северо-восточное партнерство по энергоэффективности, имеет этот огромный список, который я покажу позже, где у них есть все виды отличного поиска, и вы можете увидеть отдельные модели тепловых насосов, и они сообщают вам все, что вам нужно для расчета или прогнозирования производительности. Это сложно, вот где мы тратим большую часть наших усилий. Наша модель печи относительно проста.

Я просто хочу отметить тот термодинамический цикл, о котором я говорил ранее с тепловым насосом. Эта диаграмма не блестящая, потому что три из этих шагов, вероятно, происходят здесь, и у вас есть эта линия, которая делает неясным, где находится компрессор или где находится расширительное устройство. Они, вероятно, все в этом блоке, и тогда у вас есть, если это мини-сплит без воздуховодов, у вас есть голова в блоке, это горячая сторона. Это холодная сторона.

Как я уже говорил, хладагент работает по замкнутому кругу. Магия термодинамики работает следующим образом: вы можете сделать его очень, очень холодным, вы можете втянуть тепло извне, а затем сжать его, вложить в него немного электрической энергии, в основном, чтобы довести его до более высокой температуры и давления, а затем именно это позволяет ему отдавать тепло, поэтому он вытягивает энергию из холодного воздуха и отдает ее на горячую сторону, и проходит через расширительный клапан или устройство, которое изменяет термодинамические свойства. Он изменяет давление и, следовательно, изменяет температуру, пока вы продолжаете использовать электричество, вы продолжаете использовать хладагент в цикле.

Я могу рассказать об этом более подробно, если кто-то действительно хочет это знать, но примите как должное то, как работают холодильники, как работают кондиционеры и как работают тепловые насосы. Каждый тепловой насос имеет определенную схему проектирования. Например, вы смотрите на общее количество произведенных БТЕ как функцию наружного воздуха. Обычно, когда мы смотрим на тепловые насосы, мы пытаемся нагреть дом, когда холодно, поэтому важно знать, что когда температура наружного воздуха составляет около 20 градусов по Фаренгейту, тепловой насос может производить много тепла на выходе. Когда температура составляет около 80 градусов по Фаренгейту, эти расчетные точки предназначены для охлаждения. Его можно назвать тепловым насосом, но помните, что он обычно работает в двух направлениях, поэтому зимой у вас может быть тепло, а летом — кондиционер.

[0:10:34]

Теперь не все тепловые насосы одинаковы. Верхняя линия здесь, темная линия для чего-то, что производит эквивалентное количество БТЕ в час, как печь или котел. Печь или котел, которые мы используем в качестве примера, имели мощность около 80 000 БТЕ. Есть тепловые насосы, производящие от 50 000 до 60 000 БТЕ, они мощные и прочные, и один из них может нагреть квартиру наравне с котлом или печью.

Исторически сложилось так, что тепловые насосы были слабыми, специально предназначенными для кондиционирования воздуха, и поэтому, даже если они могут работать в обратном направлении, они могут быть предназначены для обеспечения ограниченного охлаждения, когда на улице жарко, поэтому тот факт, что они работают в обратном направлении, является чем-то вроде помимо того факта, что они в основном являются кондиционерами, и, конечно, их общая мощность с точки зрения подачи тепла или охлаждения будет ниже.

Как видите, мы рассматриваем разные марки и модели. Нет никаких суждений о марке или модели. Вы должны помнить, что некоторые из них предназначены для разных целей. Некоторые из них спроектированы так, чтобы быть слабыми, потому что у них есть только небольшая нагрузка. Некоторые из них разработаны, чтобы быть сильными, потому что они предназначены для обогрева всей квартиры.

Наша электронная таблица разбита на несколько разделов. Сначала мы собираемся смоделировать настоящую квартиру. Мы не собираемся делать его очень сложным, мы просто сделаем его прямоугольником. У нас будут стены. У нас будет изоляция в стенах, если мы хотим, или мы можем снять изоляцию. У нас будут окна и двери. Можем поменять номер. От всего этого зависит, сколько нужно отапливать квартиру.

Наша таблица будет моделировать фактическую погоду. Мы используем 2019 год в качестве отправной точки только потому, что когда мы впервые разработали электронную таблицу, мы еще не завершили 2020 год, но вы можете выбрать любой период времени. Вы можете выбрать самые последние 12 месяцев и обновить электронную таблицу. Это сила инструмента.

Примерно так же моделируем газовую печь или котел. Мы просто предполагаем, что у вас есть некоторое количество газа, который производит некоторое количество тепла и некоторое количество отработанного тепла, исходя из неэффективности, довольно простой модели котла. Мы могли бы углубиться в детали, но поскольку мы особенно стараемся понять новую технологию тепловых насосов, мы прилагаем усилия для понимания деталей тепловых насосов, а не нюансов работы котлов или печей.

Мы очень подробно моделируем этот тепловой насос, поэтому у нас разные настройки скорости, разные выходные мощности. Можем даже размер. Электронная таблица определит количество необходимых вам компрессоров. Помните, я сказал, что некоторые из них слабы и не производят большого объема продукции. Ну, если по какой-то причине они вам нужны, вы можете иметь несколько таких для обогрева квартиры. Вы можете иметь два или три компрессора на квартиру, если хотите.

Мы моделируем что-то о стоимости газа и электричества. Мы как бы предполагаем, что это фиксировано, но там есть цена. Это дает нам непрерывные эксплуатационные расходы, поэтому электронная таблица может сказать нам, учитывая, что нам нужно нагревать в течение года и, возможно, немного охлаждать, сколько нам это будет стоить.

Стоимость установки не моделируем. Те из вас, кто знаком с модернизацией, знают, что тепловые насосы могут быть очень сложными. Добавление воздуховодов может быть очень трудным. Вот почему многие люди склонны выбирать тепловые насосы без воздуховодов. Они подводят линию хладагента прямо к блоку, но у вас может быть тепловой насос с воздуховодом, надлежащая система вентиляции и кондиционирования. Вместо печи вы получаете тепловой насос, который подает этот воздух, поэтому ваши затраты на установку будут сильно различаться в зависимости от того, есть ли у вас доступ к воздуховодам, должны ли вы использовать линии хладагента, выполняете ли вы модернизацию или новую установку. конструкции, это очень трудно понять.

Конечно, размеры систем зависят от того, есть ли у вас изоляция. Если вы смотрите на неизолированный трехъярусный автомобиль, лучший совет — сначала изолировать его, а затем посмотреть, каковы ваши характеристики после того, как он действительно будет изолирован. Затем, если вы все еще хотите добавить тепловые насосы, вы можете это сделать, и тем временем вы сэкономите на своем котле или печи, эксплуатационных расходах, выбросах углерода и так далее.

Конечно, если вы хотите добавить солнечные панели и учесть тот факт, что вы можете получать бесплатную энергию от солнечного света для приведения в действие насосов, так что тепловые насосы будут практически свободны в работе. Вы не платите за природный газ. Вы не платите за электроэнергию, это все хорошо, но стоимость установки солнечных панелей — это еще одна капитальная затрата, к которой вы должны быть готовы.

Стоимость установки очень сложно оценить. Цены на системы не указаны в списке тепловых насосов NEEP, поэтому нам нелегко моделировать, поэтому мы не моделировали его и не моделировали затраты на техническое обслуживание. Я разговаривал с арендодателями, которые установили их в арендуемых помещениях и в собственных домах. Тепловые насосы могут работать на удивление хорошо, но все они имеют какой-то фильтр, и в зависимости от окружающей пыли, есть ли у вас ковер или что-то в этом роде, эти фильтры могут нуждаться в очень частой очистке.

В соответствии с Массовым санитарным кодексом вы знаете, что домовладельцы несут ответственность за техническое обслуживание системы отопления, а это означает, что домовладельцы должны чистить эти фильтры. Если их нужно чистить каждые пару недель, и вы должны быть там, чтобы чистить их, это, очевидно, не очень хорошее решение для сдаваемой в аренду недвижимости. Это не означает, что вы должны чистить фильтр каждые пару недель. Если у вас малопыльная среда и твердые полы, а арендаторы готовы время от времени пылесосить или делать что-то еще, что требуется для поддержания чистоты, то у вас может вообще не быть никакого обслуживания.

[0:15:45]

Еще одна вещь, которую мы не моделируем, связана с хладагентом. В любое время, когда у вас есть сантехника, у вас есть шанс на утечку, и если вы выбираете вариант без воздуховода, то у вас есть эти линии хладагента, проходящие повсюду, и эти фитинги могут протечь со временем. Возможно, его необходимо заменить. Возможно, вам придется иметь дело с этим, так что это то, с чем мы не можем справиться на данный момент.

Возможно, потребуется заменить конденсаторы. Если они используют нестандартный размер фитинга, вам, возможно, придется заменить сантехнику при замене конденсатора. Они усердно работают над стандартизацией, но не все системы являются стандартными, и вам, возможно, придется заменить лопасти вентилятора, если вы заметите колебания и тому подобное. Мы надеемся смоделировать все эти вещи в будущем и предоставить такое руководство, но сейчас это не то, чем мы занимаемся.

Последний отказ от ответственности в отношении слайдов, затем мы перейдем к электронной таблице. У меня есть опыт работы в области инженерии и термодинамики, но я не лицензированный специалист по ОВКВ. Я не могу устанавливать тепловые насосы, поэтому я не смогу ответить на некоторые вопросы, которые касаются фактических хитростей их установки. Это скорее высокоуровневый вопрос, стоит ли на него вообще смотреть. Возможно ли, что эти вещи станут дешевле в долгосрочной перспективе?

Прямо сейчас таблица ограничена участниками. Мы пытаемся обеспечить стимул для людей, чтобы присоединиться. Плата за сборы установлена ​​по доступной цене, поэтому мы надеемся, что вы присоединитесь, чтобы получить доступ к электронной таблице, но я также покажу ее здесь, и вы можете использовать эти знания, чтобы создать свою собственную, если вы не хотите присоединяться.

Я остановлю этот общий ресурс и позволю себе снова запустить свой основной общий ресурс здесь.

Давайте подробно рассмотрим эту таблицу. Во-первых, мы покинем вкладку сравнения, которая показывает здесь основной результат, где мы смотрим на стоимость газа по сравнению со стоимостью теплового насоса. Это основной вывод, и мы пройдемся по всем вкладкам, чтобы дать вам представление о том, как обстоят дела, а затем подробно рассмотрим вкладки.

Итак, первая вкладка — это ReadMe, где у нас есть общие рекомендации. Я вернусь к этому. Вторая вкладка, мы отслеживаем изменения, чтобы вы могли видеть, как мы изменили электронную таблицу, большинство из них являются внутренними. Мы выпустили электронную таблицу в версии 1.2. Я уверен, что после ваших отзывов сегодня у нас будет версия 1.3 и несколько дополнительных моделей, на которые стоит обратить внимание.

У нас есть электронная таблица, моделирующая квартиру. Как я уже упоминал, просто простая коробка с высотой и глубиной окон и так далее. Я объясню, как все это работает. Перед нами очень простая модель газового оборудования. Печь или котел обрабатываются одинаково, в основном это мощность, эффективность, а затем вы получаете некоторые цифры.

У нас есть более сложное представление о тепловых насосах, где мы смотрим на некоторые БТЕ на выходе и киловаттах на входе, и эта таблица динамически обновляется на основе набора, из которого вы выбираете. Помните, я показывал вам вот это меню. Вы можете выбрать разные варианты. Эта таблица тепловых насосов заполняется на основе выбора меню. Я объясню это. Я объясню эту электронную таблицу градусо-дней отопления, это ядро ​​модели, которая рассматривает все эти разные дни, какие температуры на улице или были, и сколько тепловых насосов вам нужно запустить, и сколько это стоит. рисовать и какой вывод он производит.

У нас есть похожая таблица для градусо-дней охлаждения, хотя в Новой Англии, в штате Массачусетс, охлаждение практически не проводится. Это немного летом, если предположить, что уставка 70 градусов и вкладка сравнения показывает это. Опять же, мы не можем точно предсказать общую стоимость кондиционирования воздуха, потому что в зависимости от вашей уставки и от того, как часто вы его включаете, если вы включаете его всю ночь, если в вашем доме становится очень жарко, потому что в вас проникает много солнечного света. окна и так далее, ваши расходы на кондиционирование воздуха будут выше. Но дело в том, что они не того же порядка, что и затраты на отопление, поэтому не стоит зацикливаться на охлаждающей способности теплового насоса.

Если вы хотите нагреть устройство, самое главное – сосредоточиться на производительности нагрева, и вы можете предположить, что охлаждение сработает.

Те из вас, кто знаком с Excel, поймут эту вкладку реестра. Это проверка, если вы собираетесь перечислить элемент в этом меню теплового насоса здесь, он должен быть указан на этой вкладке реестра, а затем эта вкладка реестра по существу регистрирует модель теплового насоса. Тепловой насос Daikin DZ20VC имеет различные уставки для нагрева и охлаждения, и это вход.

[0:20:20]

Я укажу здесь, что мы используем значения по умолчанию для Excel, поэтому, если вы посмотрите на стили ячеек, это может быть некрасиво, но все, что оранжевого цвета, является входным значением, поэтому ожидается, что вы добавите точки проектирования на основе списка NEEP. . Я покажу вам это через секунду, и это похоже на все эти. У нас есть все эти различные модели тепловых насосов, описанные здесь, и это все, что осталось до конца. Если вы посмотрите вниз, это все, что есть в конце инструмента электронной таблицы. Он просто переходит к последнему, и вы можете добавить свой собственный, а затем дублировать этот рабочий лист, ввести новые факторы производительности, зарегистрировать его, а затем он автоматически появится для выбора на листе сравнения. Таково положение вещей.

Давайте рассмотрим подробно. У нас есть ReadMe, и у нас есть несколько функций этой электронной таблицы. У нас есть несколько кнопок, которые вы можете нажимать, поэтому, если вы откроете электронную таблицу и скажете, что знаете, что я действительно недостаточно знаю Excel, чтобы это работало для меня, это нормально. Ты в хорошей компании. Вот почему первая кнопка на рабочем листе должна привести вас к обучению Microsoft по Excel. В общем, Excel очень полезен для понимания того, будет ли ваша недвижимость приносить денежный поток, стоит ли ее иметь, хранить или покупать, поэтому я настоятельно рекомендую вам изучить Excel не только ради этого инструмента, но и вообще.

Теперь на этой странице ReadMe у нас есть некоторые рекомендации о том, как использовать электронную таблицу. Я пропущу это, потому что этот вебинар именно об этом. Я сосредоточусь на ограничениях, которые вам необходимо знать в Excel.

Мы используем фактическую погоду 2019 года, зарегистрированную в региональном аэропорту Вустера. На самом деле это недалеко от географического центра Массачусетса, так что это полезно, но это не совсем ваш микроклимат. Вы можете быть в Беркшире. Возможно, вы находитесь на мысе и островах. Ваша погода будет сильно отличаться от той, которую испытывает Вустер, поэтому вы можете пойти и получить свои собственные данные о градусах нагрева и загрузить их, если вы ищете конкретную собственность.

Мы сравниваем только нагрев. Как я уже упоминал, мы производим оценку холодопроизводительности, но на самом деле мы не сравниваем ее для печей или котлов, работающих на природном газе. Хотя иногда эти системы часто можно увидеть в сочетании с кондиционером, часто кондиционер представляет собой электрическую систему, которая встроена в воздуховод и питается снаружи, поэтому кажется, что у вас есть кондиционер, но вы не используете природный газ для отопления. поставить кондиционер, если это имеет смысл. Можно использовать природный газ для запуска цикла хладагента, но это делается очень редко, поэтому мы не сравниваем охлаждение. Это совсем не существенно по сравнению с отоплением, которое есть у нас в Новой Англии.

Помните первое правило использования любого вида мусора модели или компьютерной системы в мусор, поэтому, если вы вставите недопустимые числа или что-то бессмысленное, вы не получите полезного сравнения. Убедитесь, что то, что вы вводите, является точным, и, конечно, это должно быть само собой разумеющимся, но прежде чем принимать какое-либо решение о покупке, поговорите с кем-то, у кого есть лицензия на это, кто может видеть вашу собственность, кто может ходить и знает такие вещи, как вы знаете что, потому что у нас течет тепловой насос, и мы получаем поток воздуха в этом направлении, вы не собираетесь дотягиваться до этого угла, чтобы нагреть помещение. Здесь нам нужна секунда, так что это очень сложно по сравнению с нашим моделированием просто прямоугольника.

Как я уже говорил, мы не моделируем капитальные затраты на установку. Модернизация отличается от нового строительства, и выбор воздуховода или воздуховода имеет большое значение с точки зрения общей стоимости, и мы не рассматриваем колебания цен на газ и электроэнергию. Я перейду к этому через секунду, но мы просто устанавливаем фиксированную цену, поэтому, если цена сильно изменится, нам придется обновить инструмент.

Мы лицензируем эти материалы в соответствии с лицензией Creative Commons, поэтому вы можете поделиться ими, но опять же, мы хотели бы сохранить стимул для членства, поэтому, пожалуйста, присоединяйтесь, чтобы загрузить электронную таблицу.

Теперь, как я уже упоминал на вкладке «Редакции», большая часть того, что мы сделали до этого выпуска, была внутренней. У нас будет новая версия, и когда мы это сделаем, мы добавим описания того, что это такое, чтобы вы могли видеть, что знаете, если вы основываете какую-то старую работу на версии 1. 2 электронной таблицы или 1-2, вы можете знать, нужно обновлять или хочешь или нет.

Что касается вкладки “Квартира”, то это первая настоящая работа для этой таблицы. Как я уже упоминал, мы моделируем юнит как прямоугольник. То широко то глубоко. Он высокий, у него есть высота окна и ширина окна. У него есть высота двери и ширина двери, поэтому вы можете установить размер квартиры. Это 20 в ширину и 50 в глубину, это тысяча квадратных футов пространства, поэтому очевидно, что если ваша квартира меньше по размеру, вы можете обойтись меньшим тепловым насосом. У нас есть высота потолка. Мы не моделируем никакого температурного градиента, который, как вы знаете, поднимается горячим воздухом. Мы просто используем это как высоту стены, через которую мы теряем тепло во внешний мир.

Моделируем кол-во окон. В этой квартире, наверное, много окон. Мы моделируем ширину окна и высоту. Это очень высокие окна. В строительстве конца 19-го века было обычным делом иметь столько окон таких размеров, но очевидно, что если у вас есть более новая единица или что-то в этом роде, вы просто хотите пройтись с рулеткой и убедиться, что модель подходит. точно отражает.

[0:25:32]

Окна не являются первичными теплопотерями. Они значительны, но не по сравнению со стенами и потолком и так далее. У нас есть возможность моделировать двери без первичных потерь тепла, потому что их обычно несколько, но они есть, а затем у нас есть некоторые значения изоляции, взятые из таблицы ниже. Так это все оранжевое. Мы ожидаем, что вы напечатаете его.

У нас есть R-значение стены. У нас есть чердак R-значение. Ясно, что чердак очень хорошо изолирован, вероятно, там много продуваемой целлюлозы. Мы получили минимальное значение R. Мы используем 40. Я думаю, что эта модель предполагает, что у вас есть кондиционированное пространство внизу, поэтому очевидно, что если вы покупаете трехэтажный дом, вам нужно отапливать в три раза больше квартир, и вам нужно соответствующим образом скорректировать свою модель. . Это смотрит только на одну конкретную квартиру, поэтому для этой одной квартиры я заменяю здесь газовую печь или котел тепловым насосом или нет. Мы получили значения R для дверей и окон.

Это вы вводите на основе того, что вы видите здесь, так что они могут быть не совсем точными, и вы можете обновить их, но я думаю, что они примерно правильные. Если у вас есть потолочная бита из стекловолокна 12 дюймов, у вас есть значение R 37,2, поэтому вы можете просто ввести 37,2, и это эквивалентно 12 дюймам вашей летучей мыши там и аналогично для других видов дверей и окон. и так далее. Старое окно имеет R-значение два, а энергетическая звезда – четыре.

Обратите внимание, что здесь используются британские единицы измерения. Это просто то, что нам знакомо, что мы можем найти на рынке. Очевидно, было бы более понятно использовать правильную международную систему, потому что в ней не учитывались бы различные факторы, но, используя эти R-значения и геометрию, мы можем примерно рассчитать, какова площадь, каково R-значение для этого вся поверхность и вид примерно, что скорость потери тепла. Это вы идея, оценка его.

Итак, вы видите в этой квартире со стенами, которые менее изолированы, чем на чердаке, что стены являются вашими основными потерями тепла, поэтому вы отапливаете их, чтобы заменить. Очевидно, вы можете все это изменить, и как модель она ограничена допущениями, которые вы в нее заложили, но она дает вам представление. Это вкладка квартиры. Вот что у нас есть.

Теперь давайте посмотрим на первую системную вкладку, газ. Мы используем оранжевый цвет для обозначения входных данных, которые вы можете ввести, например, это котел Maple Tree Lane номер три, который я пытаюсь здесь смоделировать, и я могу указать входную мощность 80 000 БТЕ в час, и я могу ввести в эффективности. Я пропустил это. На вкладке степени нагрева происходит много математических вычислений, до которых я доберусь, но в основном это говорит о том, сколько вам нужно. Учитывая, что эта квартира довольно хорошо изолирована, сколько вам нужно, чтобы ваш котел производил, и вы можете увидеть здесь с мощностью 80 000 БТЕ котел или печь, эта конкретная хорошо изолированная квартира с учетом 2019 годаWeather в Вустере для работы требовалось всего около 16 000 БТЕ, поэтому у вас есть избыточная мощность.

Это очень распространено в газовых котлах и печах, и причина этого интересна. Я пришел к пониманию, что многие из этих систем слишком велики, потому что они были разработаны для поддержания тепла в помещении с открытыми окнами, особенно после пандемии испанского гриппа в 1910-х годах, они хотели иметь воздушную вентиляцию, и поэтому особенно такие системы парового отопления, как то, что вы видите в высотных зданиях, особенно в Нью-Йорке, они были спроектированы так, чтобы быть слишком мощными, чтобы они могли поддерживать это место достаточно комфортным даже с большой циркуляцией свежего воздуха, потому что люди беспокоились о заражении в вентиляции, так забавно, как история повторяется.

У нас есть показатель эффективности. Это AFUE, годовая эффективность использования топлива, если это печь. Дело в КПД, если это котел. Можно поставить разные числа. У вас может быть старая система, и ее стоит заменить тепловыми насосами, потому что она очень неэффективна, или у вас может быть новая система, и она очень эффективна, и вам будет труднее обосновать необходимость тепловых насосов. Вы можете поставить любую эффективность, которую хотите.

Учитывая входную мощность, он использует эффективность для расчета выходной доставки. Мы берем стоимость газа в долларах за 1000 кубических футов. У нас есть теплосодержание этого газа в БТЕ на кубический фут. это дает нам стоимость BTU, и у нас также есть оценка выбросов углерода на кубический фут входного газа.

[0:30:00]

Мы старались быть очень строгими в отношении всех наших источников. Вы можете нажать эту кнопку здесь, чтобы узнать о годовой эффективности использования топлива. Об этом есть хороший сайт Penn State. Мы также предоставили источники для таких вещей, как стоимость газа, поэтому, например, если вы нажмете эту ссылку здесь, она откроет историю.

Думаю, стоит подтянуть историю. Это может быть потому, что я недавно открыл его, я сломал его. Ну вот. Да, теперь он откроется три раза, потому что я был нетерпелив и много раз нажимал на него.

Но здесь у вас есть стоимость природного газа, и вы можете увидеть некоторую изменчивость. Мы не моделируем это. Если вы нажмете на историю здесь, вы сможете увидеть общую тенденцию с течением времени. Недавно мы выбрали средний балл. Вы можете видеть, что природный газ имеет тенденцию дорожать с течением времени, но в последнее время он очень стабилизировался в течение длительного времени, поэтому в целом он довольно стабилен. Это вкладка газа, довольно простая.

Теперь вкладка источника воздуха стала более сложной. У нас есть средняя цена на электроэнергию. Мы исходим из розничной цены. Если вы масштабно работаете в коммерческом здании в промышленном здании, очевидно, вы хотите обновить фактическую цену, и мы также предоставили источник для этого, чтобы вы могли щелкнуть страницу EIA. Он покажет вам различные тарифы на электроэнергию.

Не обращайте внимания на мое напоминание о хорошей осанке.

Здесь тоже есть графики. Вы можете смотреть на разные вещи.

Где график электричества, который у меня был? Может быть под этим.

ОВОС вообще содержит много полезных данных. Да, так что поехали.

Как видите, электричество со временем дорожает. Это, вероятно, то, что вам следует учитывать, если вы проектируете недвижимость на 10, 20, 30 лет. Вы хотите знать, что цены на электроэнергию растут. Это дает вам больше стимула компенсировать использование солнечной энергии, но это также увеличивает ваши капитальные затраты, и, самое главное, у нас есть эти точки проектирования. Нагрев для этих разных температур, охлаждение для этих других температур, то есть нагрев на 5 градусов по Фаренгейту, нагрев на 17 градусов по Фаренгейту, нагрев на 47 градусов по Фаренгейту и сколько тепла он может производить.

Тепловые насосы обычно рассматриваются как насосы с регулируемой скоростью. Вы можете получить какую-то фиксированную скорость, но все новые эффективные, они будут переключаться с минимальной скорости на минимальную, а затем они могут циклически увеличиваться до максимальной, так что в зависимости от того, как быстро они вращаются, как быстро они циркулируют жидкости. насколько быстро они могут нагреть или охладить квартиру.

Так, например, этот конкретный тепловой насос, загруженный на основе нашей сравнительной таблицы, GE Endure Ash и т. д., рассчитан на 5 градусов по Фаренгейту для производства не менее 6000 БТЕ в час при стоимости 1,56 киловатта. Он может вращаться до быстрой максимальной скорости 36 000 БТЕ в час при стоимости 5,27 киловатт. Это основные входные данные, и они указаны на вкладке GE Endure, поэтому, если я перейду к этому здесь, это входные данные. Я просто беру это из этой конкретной строки для этой уставки 5 по Фаренгейту.

Помните, что если вы проводите собственный анализ, у нас есть ссылка на сайт NEEP прямо здесь. щелкните здесь, чтобы найти технические характеристики теплового насоса, так что загрузка приведет нас прямо к этому очень мощному бесплатному ресурсу от Северо-восточного партнерства по энергоэффективности. У них может быть всплывающее окно в зависимости от того, как недавно вы посещали сайт, спрашивая, кто вы. Можно сказать, что я конечный пользователь или потребитель.

Вы можете искать по бренду. Есть тонна брендов. Вы можете искать по модели, если хотите. Вы можете выполнить поиск по конфигурации воздуховода. Помните, я упоминал. у вас воздуховод или воздуховод. У вас есть выбор между одной зоной или несколькими зонами, когда у вас есть несколько комнат, отапливаемых одним внешним блоком, который будет мультизональным.

Можно посмотреть емкость. Вы просто щелкаете по списку здесь, не указывая никаких входных данных, и вы увидите огромное количество вариантов, 10 883 доступных моделей тепловых насосов.

Теперь многие из них будут очень повторяющимися и похожими, но некоторые из них будут уникальными. Вы хотите, чтобы HSPF был высоким фактором эффективности отопительного сезона. Вот эта девятка, это действительно кондиционер. Это не очень хорошо. Этот 15, он выглядит довольно хорошо, и он даже фирменный. Все они отмечены HAIEIR как арктические модели следующего поколения с очень низким рейтингом.

[0:35:00]

Таким образом, вы можете увидеть все эти данные, которые мы подтянули, если я нажму просмотреть подробности, что у нас есть в электронной таблице, что расчетная точка 5 по Фаренгейту – это именно то, что у нас есть. Сколько БТЕ он выдает на низкой скорости при какой стоимости в киловаттах? Доставляет ли он на максимальной скорости? Какая стоимость в киловаттах? Вы просто загружаете это на вкладку Excel, а затем используете в модели, поэтому давайте посмотрим, что является ядром модели. Это самая важная вкладка во всем.

градусо-дней отопления, эти данные взяты с сайта Degreedays.net. Вы можете перейти на этот сайт. Думаю, я не сделал ссылку, но вы можете зайти на этот сайт и посмотреть, как это работает. Вы просто выбираете метеостанцию. Это тянет на основе национальной службы погоды, а также на международном уровне. Я знаю, что в Вустере это KORH, так что я могу получить свою собственную погоду. Понятно, что интернационально. Это касается Индии, Таиланда и т. д. Это просто отличный ресурс, на который можно кликнуть. KORH — это метеостанция, которую я хочу. Я хочу тепла и градусо-дней.

Мы собираемся использовать базовую температуру 70, потому что именно на ней большинство людей реально держат свой термостат. Очевидно, вы могли бы измениться, иметь любую базовую температуру, которую вы хотите. Он просто рассчитает дельту, скажем, ежедневно на основе охваченного периода. Если вы собираетесь просмотреть полный календарный год, вы, вероятно, захотите выбрать больше, чем просто 12 месяцев. Вероятно, вы захотите выбрать что-то вроде 24, чтобы получить весь прошлый год, и щелкнуть «Создать». Он не спрашивает вашу электронную почту или что-то в этом роде. Это просто сайт общественного блага.

Он рассчитает разницу между заданным значением и температурой в различные моменты в течение дня и даст вам оценку того, насколько холодным был этот день, и этот вывод будет выглядеть точно так же – дата и градусо-дни отопления и более время столько, сколько вы хотите, мы загружаем данные ежедневно, поэтому, например, если вы посмотрите на февраль, это 2019 год. вы можете обновить его до 2020 года. 19 февраля 2019 года, 52,8 градусо-дней отопления. Это очень холодный день. Это означает, что по сравнению с вашим заданным значением 70 в среднем у вас на 52,8 градуса холоднее, чем снаружи в течение всего дня по сравнению с днем ​​​​в июле, вы даже не подумали бы, что тепло здесь применимо, но это работает, если наружная температура падает ниже заданного значения в любой момент времени, вы получаете небольшую разницу в градусо-день. В ту ночь было холодно, за это вы получаете 2,6 градуса в день, что, очевидно, немного, поэтому мы просто оставили все точно так, как рассчитано, это относится к печи, а также к воздушному тепловому насосу, так что это делает для допустимое сравнение, даже если в этот момент у вас не будет включена печь или тепловой насос. Мы не прогнозируем фактические затраты. Мы просто пытаемся сравнить их, так что все в порядке.

На сайте степени нагрева есть раскрытие. Если у них нет реальных данных, они могут сделать оценку. Большинство данных для национальных систем метеорологической службы не оцениваются, поэтому процент оценки равен нулю, это нормально. Затем мы можем рассчитать потери тепла, так что это относится к листу квартиры. Он ссылается на то, насколько холодно на улице, и вычисляет, сколько тепла мне нужно обеспечить каждый час, чтобы поддерживать в этой квартире заданную температуру, которая для этого составляет 70 градусов.

Просто для проверки у нас есть отчет о температуре наружного воздуха в градусах Фаренгейта, а затем мы получили некоторые данные для конкретной расчетной точки, в которой работает тепловой насос, каковы предполагаемые минимальные киловатт-часы и максимальный киловатт-час. Итак, учитывая, что на улице 32 градуса, какая минимальная мощность для этого теплового насоса и какая максимальная мощность.

Мы проводим линейную интерполяцию между расчетными точками, поэтому, если я посмотрю на таблицу сравнения этого теплового насоса, вы увидите, что этот GE Endure, который стоит дороже по сравнению с природным газом, не так хорош. Это оптимизировано для 47 градусов по Фаренгейту, так что на самом деле это не очень оптимизированный тепловой насос для холодного климата. Может быть, этот был разработан для Джорджии или где-то в этом роде, или Сан-Франциско, где бывает холодно, где зимой хочется тепла, чтобы чувствовать себя комфортно, но вам не нужно беспокоиться об этих действительно холодных днях, так что, очевидно, это не лучшая модель для рассмотрения, но просто для иллюстрации мы можем показать, почему она не лучшая, и потому что ее мощность, ее способность производить тепло, когда становится очень холодно, падает.

Когда на улице очень холодно, мы знаем, какая низкая скорость, какая максимальная скорость и сколько нужно работать, чтобы поддерживать заданное значение. Мы можем посмотреть на количество необходимых единиц, чтобы увидеть, не превышает ли общее количество тепла мощность одной системы. В этом случае требуется только один, но помните, что был Fujitsu, который выглядел довольно плохо.

[0:40:00]

Вот этот, если мы сейчас вернемся к таблице градусо-дней отопления, вы увидите, что есть момент, когда действительно холодно и для работы требуются две системы, два компрессора, так что это, вероятно, будет в феврале 2019 года. было очень холодно.

Посмотрим, смогу ли я найти его здесь.

Да, в этот конкретный день, февраль или 31 января, когда наружная температура была 1 по Фаренгейту. Ну, очевидно, все в порядке, поэтому, если вы хотите спроектировать свою систему так, чтобы она действительно обеспечивала эту уставку, и вы не согласны с тем, что она опускается ниже этой уставки, вам понадобятся два устройства для этого. Учитывая количество единиц, вы можете вычислить, к скольким вы примените это, если это размер за год, вы примените это к точкам общего проектирования, так что у вас есть два работающих устройства, и у вас есть минимальная настройка, вы получаете максимальную настройку.

[0:40:48]

Кстати, мы предполагаем, что эти вещи имеют цикличность, поэтому им не нужно работать постоянно, если они не нужны. Если они достаточно нагрелись за час, то могут сами отключиться. Это показано в процентах времени выполнения. Это статистика, которую вы иногда видите используемой, поэтому один компрессор должен работать 125 процентов времени, а это означает, что вам нужно два компрессора. Если ему нужно работать только в 40 процентах случаев, это означает, что он выключен в 60 процентах случаев.

Все эти ежедневные расчеты того, сколько тепла требуется и сколько электроэнергии оно стоит, дают ваши общие потери тепла в БТЕ, которые используются для оценки печи, а также теплового насоса и киловатт-часов, особенно с точки зрения правильного теплового насоса. там.

Мы делаем аналогичное сравнение для градусо-дней охлаждения просто для иллюстрации, но оно не является существенным. Необходимо сделать так мало охлаждения по сравнению с обогревом, что ваша проектная точка действительно должна быть связана с обогревом.

Все это приводит к вкладке сравнения, в которой мы теперь готовы разобраться в деталях. Итак, мы знаем, каковы наши требования к печи, потому что мы знаем, сколько тепла уходит в квартиру, и мы знаем КПД, поэтому мы должны вводить больше, чем нам на самом деле нужно, потому что мы собираемся отправить много тепла. вверх, дымоход 20 процентов от этого. С точки зрения стоимости БТЕ в долларах БТЕ это превращается в годовую стоимость печи, и вы можете увидеть, какова стоимость доставки на тысячу БТЕ. Это статистика, которая обычно используется в Интернете для просмотра различных систем.

Вы также можете увидеть выбросы углекислого газа в год. Теперь обратите внимание, даже если вы перейдете на 100-эффективную печь или котел, вы никогда не устраните выбросы углекислого газа, потому что эффективность не зависит от того, нужно ли вам вообще сжигать газ. Речь идет о том, сколько уходит в дымоход, и поскольку вам нужно сжигать газ, чтобы поддерживать базовое тепло, у вас всегда будут выбросы углерода с системой, работающей на газе.

По сравнению с воздушным тепловым насосом, это зависит от того, откуда вы получаете электроэнергию. Если вы получаете электроэнергию от угольной электростанции, у вас определенно есть выбросы углерода, но я не могу смоделировать это, потому что я не знаю, откуда берется электричество для теплового насоса, и, очевидно, если вы решите использовать экологически чистую энергию или возобновляемые источники энергии. ваш счет за электроэнергию или вы устанавливаете солнечные батареи, тогда ваши выбросы углерода будут ограничены в случае теплового насоса только стоимостью их производства, доставки и установки, потому что они, вероятно, будут ездить на грузовиках, работающих на ископаемом топливе, и так далее. Та же логика применима и к печи. Опять же, мы не пытаемся рассчитать ваши фактические затраты на выбросы углерода, а просто пытаемся сравнить, поэтому воздушные тепловые насосы потенциально могут быть нулевыми.

Теперь, учитывая все эти градусо-дни отопления, мы можем увидеть в основном сводку расчетных точек. Мы можем увидеть, сколько киловатт-часов вам нужно. Это очень полезно, потому что системы солнечных панелей разрабатываются с учетом того, сколько киловатт-часов они производят в течение года, так что это сразу скажет вам, может ли ваша система солнечных панелей питать ваши тепловые насосы или нет.

Очевидно, что Fujitsu — ужасный бренд, на который стоит обратить внимание. Это требует много энергии. Требуется два конденсатора, которые вы получаете в два раза дороже капитальных затрат. Эксплуатация будет очень дорогой. Давайте не будем смотреть на это, потому что это будет угнетать. Давайте посмотрим на другой Fujitsu. Этот дешевле, да? Для его работы требуется очень мало киловатт-часов, потому что он предназначен для производства большого количества тепла в пиковой точке. Он не оптимизирован для холода, поэтому его не стоит покупать.

Мы не даем конкретных рекомендаций по этой марке или модели, но она мощная, и вы можете видеть, основываясь на проценте времени работы, что, поскольку она мощная, она никогда не должна превышать более 50 процентов работы, поэтому в основном она выключена половину времени даже на самый холодный день в году, так что это хороший кандидат. Он достаточно эффективен там, где будет дешевле газа.

Как я уже упоминал, мы можем зарегистрировать новую модель, так что это простой способ взломать ее, и я сохранил здесь отдельный файл, поэтому я не меняю официальную версию, но простой способ взломать ее — просто ввести здесь разные числа. от любого другого теплового насоса, который вы хотите. Вы можете просто делать все, что говорит веб-сайт NEEP, а затем вы можете оставить имя и знать, что это действительно другое, или вы можете просто переименовать электронную таблицу и назвать ее, вы знаете, второй версией или чем-то еще, а затем вы можете снова зарегистрировать это на эту вкладку здесь и назовите эту версию второй, и тогда у вас сразу же будет зарегистрирована эта опция в электронной таблице здесь, версия вторая, так что вы можете моделировать.

[0:45:12]

Он не работает, потому что мне не удалось что-то обновить. Я не был готов демонстрировать здесь, но дело в том, что в принципе невозможно изменить электронную таблицу, и, очевидно, если это произойдет, мы собираемся выпустить версию 1-3. Это облегчит вам настройку. Очевидно, мы хотим, чтобы вы загрузили свои собственные рекомендации по HVAC, так что есть что-то. До сих пор у нас неплохо получалось работать с демонстрацией, до сих пор все было хорошо без всего этого, но в любом случае это Excel. Это не идеально. Идея заключается в том, что это инструмент, которым вы можете научиться пользоваться и получить некоторые рекомендации.

На данный момент все в порядке, поскольку я делаю демонстрацию экрана, мне было нелегко увидеть вопросы и ответы, поэтому я просто посмотрю здесь некоторые комментарии.

Итак, Мэг говорит: «Я думаю, что вы продемонстрировали очень плохую теплопроизводительность AOU18RLXFZH, но я думаю, что у устройства высокая теплопроизводительность».

Итак, давайте проверим это утверждение. Где был AOU, вот этот Fujitsu. Да, я собираюсь перейти по ссылке, которой поделилась Мэг, на веб-сайт NEEP. Мы собираемся найти этот конкретный продукт и посмотреть, что он говорит, если он загрузится.

Итак, мы смотрим на это, поэтому здесь важно указать, так что тот, на который я как-то нахмурился, многокомнатные мини-сплит-системы Fujitsu Halcyon. Это тепловой насос. Он будет отдавать тепло. Как я уже говорил, он не особенно мощный. Что может ввести в заблуждение, так это то, что у него очень высокий сезонный рейтинг энергоэффективности SEER. SEER применяется к охлаждению, и вам нужно обратить внимание на производительность отопительного сезона, так это HSPF, и 9 — не очень большое число по сравнению с тем, что мы видели, что более высокая система имеет 15. Так что это очень хорошо для охлаждения, и я уверен, что это был оптимизирован для этой проектной точки, но для нагрева он просто не работает так хорошо.

Частично эта таблица предназначена для того, чтобы действительно смоделировать ее, потому что эти числа предназначены для представления какой-то конкретной точки холодного проектирования или точки теплого проектирования, и поэтому, прежде всего, важно понять, что на самом деле представляют числа, будь то они говорят о нагреве или охлаждении. Во-вторых, важно видеть, как они на самом деле живут. Это очень возможно, и я недавно разговаривал с арендодателями, у которых есть системы тепловых насосов, которые не выдерживают, когда на улице становится 15 по Фаренгейту, и они сказали, что у меня есть тепловой насос с холодным рейтингом, почему это не так. работает, и ответ в том, что он работает недостаточно хорошо. Тепло отдает, но его недостаточно для поддержания заданной температуры в квартире.

Думаю, я поддержу прогноз модели о том, что эта конкретная модель, хотя она и рекламируется, и выглядит так, как будто она рассчитана на жару, общая эффективность для этой погоды Вустера не в лучшую сторону по сравнению с газовой печью. Я надеюсь, что это будет иметь смысл для людей только потому, что при переходе на тепловые насосы вы рискуете, что ваше газовое оборудование станет чем-то, чего вам отчаянно не хватает.

Да. «Как расчет квартиры соотносится с табличными потерями тепла 15 612? В каких единицах указаны теплопотери квартиры?»

Потери тепла в квартире будут БТЕ в час, поэтому, если я вернусь к этому здесь, это БТЕ в час на градус Фаренгейта, в частности, так что это небольшое число 216 там, а затем, когда вы переходите к градусо-дням тепла, я должен указать out, с которым, вероятно, будет связано имя переменной. Если я пойду туда, где я увижу формулы или имена.

Ой! У меня есть таймер перерыва, который напоминает мне, что я слишком долго сидел за компьютером. Я отключу это.

Здесь будет формула потерь тепла для дельты T, которая указана в таблице градусо-дней отопления, поэтому мы смотрим на дельту, и в квартире есть определенные потери тепла с точки зрения дельты температуры, поэтому мы собираемся рассчитать общие потери на час для этого дня, поэтому я надеюсь, что это имеет смысл, учитывая 24 часа в сутках.

Похоже, SJ указывает, что данные для Fujitsu неверны при 5 по Фаренгейту в электронной таблице. Были вставлены данные минус 15 градусов по Фаренгейту, а не данные 5 градусов по Фаренгейту.

Возможно. Всегда возможно, что мы сделали опечатку. Позвольте мне просто взглянуть на это, так что да, если у нас есть, если вы открыли реальный веб-сайт NEEP, что я не смогу сделать быстро, потому что у меня нет ссылки здесь, очевидно, есть ошибка в этом, и это ожидается. Я прошу прощения за то. Мы хотим исправить эту опечатку, так что не могли бы вы просто отправить ссылку на [email protected], SJ, и сообщить нам об этом.

Мы обновим эти данные, но я думаю, что в общих чертах то, что я здесь смотрю, может быть, Fujitsu ошибается. Помните, что я напечатал некоторые из этих вещей ранее, чтобы показать изменения.

[0:50:45]

Лео спрашивает: «Можете ли вы порекомендовать тепловой насос, который можно использовать в качестве единственного источника тепла бостонскими зимами?»

Я имею в виду, нет, у меня нет конкретной марки или модели. Мы намеренно избегали говорить, что это действительно хорошо. Суть инструмента в том, чтобы зайти и понять, как он работает, оценить его самостоятельно. Я укажу, что в стандартном наборе вещей, который мы загрузили здесь, есть ряд тепловых насосов, которые находятся за пределами погрешности с точки зрения их производительности, и это фактически картина, которую мы использовали изначально.

У Trane Mitsubishi эта конкретная модель имеет очень высокий коэффициент эффективности отопительного сезона, равный 15. Все, что имеет значение HSPF 15 или подобное, будет хорошим вариантом, и это будет полностью зависеть от того, с чем установщику удобно работать, можете ли вы модернизировать его в своем блоке, сколько головок вам понадобится, учитывая размер вашего блока, конфигурацию дверей и все остальное, так что это то, о чем мы говорим с точки зрения отсутствия моделирования стоимости установки. На самом деле очень трудно понять, во что это действительно обойдется вам и некоторым из них, если вы просто придете и скажете, что мне нужны тепловые насосы, и я хочу, чтобы вы отапливали это место, это может стоить вам руки и ноги из-за конфигурации, так что это сложный вопрос для ответа.

Хорошо, Джон спрашивает: «Ваш пример по умолчанию показывает только около 120 долларов ежегодной экономии затрат на газ и тепловой насос с учетом эксплуатационных расходов. Это реальный пример? Я правильно читаю? Я ожидал увидеть что-то более значимое, учитывая стоимость установки теплового насоса?»

Джон, ты попал в самую точку. Я имею в виду, что мы не пытаемся сказать, что тепловые насосы плохи, но к тепловым насосам нужно подходить очень осторожно, потому что вы можете легко покупать электроэнергию вне сети, не имея собственных солнечных батарей. Вы много заплатили за этот капитал. Линии хладагента необходимо будет заменить через 10 лет, и это сравнение не в пользу газовой системы.

Вы покупаете газовую печь, газовую печь или котел, вы ожидаете, что он прослужит 30 лет. Вам почти не придется делать сантехнику с гидроникой, если предположить, что у вас нет замерзания, и она продолжает работать плинтусы с принудительной подачей горячей воды или печь продолжает работать. Нельзя просто сказать, что тепловые насосы — это все, что нужно, и экономия может быть довольно незначительной в зависимости от того, конфигурируете ли вы их с солнечными панелями, сколько блоков вы установили и каковы индивидуальные настройки.

Теперь еще раз стоит отметить в контексте сравнения, что с помощью теплового насоса можно отключить комнаты, чего нельзя сделать с помощью печи или котла, поэтому, если семья сосредоточена на кухне в течение нескольких часов в столовая или другая, а спальни не используются, вы можете запустить их прямо до низкой уставки, и это реальный уровень контроля, который значительно улучшит перспективы для тепловых насосов, которые здесь не моделируются. На самом деле можно просто отключить треть квартиры. Но дело в том, что да, Джон, ты прав, ты должен быть осторожен с тем, как ты подходишь к этому решению.

Стивен спросил: «Похоже, что некоторые модели тепловых насосов выделяют меньше тепла при повышении температуры наружного воздуха. Будет интересна наука, стоящая за этим».

Это интересно. У меня есть для этого какое-то нестандартное объяснение? Я не уверен, Стивен. Если я узнаю, я дам вам знать.

Эрик спрашивает: «Как насчет тепловых насосов для водяного отопления? Это хороший вариант? Я еще не очень много об этом слышу».

Да, Эрик, я хотел бы, например, переоборудовать свой дом водяным тепловым насосом. Для тех, кто не знает, что это такое, у вас работает тепловой насос, но вместо того, чтобы прокладывать линии хладагента по всему дому, вы проводите их туда, где сейчас находится ваш котел, и вместо того, чтобы что-то менять в блоке, никаких разветвлений или чего-то еще. внутри вы просто нагреваете трубы принудительной горячей воды. Вы, очевидно, не можете обеспечить охлаждение таким образом, потому что, если вы будете запускать холодную воду по трубам, вы получите конденсат, который сгниет на ваших стенах, создаст плесень и все такое, но вы можете использовать горячую воду таким образом.

[0:55:00]

Вот загвоздка с тепловыми насосами для водяного отопления. Если вы посмотрите на максимальную температуру на выходе, эти тепловые насосы, как правило, производят максимальную температуру на выходе 120 градусов по Фаренгейту. Котел с водяным обогревом имеет тенденцию производить максимальную температуру на выходе 180 градусов по Фаренгейту, поэтому, когда вы встаете холодным утром, а на улице 10 градусов по Фаренгейту, вы можете включить нагрев, и он будет нагрет до температуры через час или два, потому что по этим трубам течет очень горячая вода. Но с системой теплового насоса, водяными тепловыми насосами, вы должны сначала убедиться, что воды в 120 градусов по Фаренгейту достаточно, чтобы поддерживать в квартире заданную температуру, потому что может случиться так, что она даже не может работать непрерывно. Это не слишком хорошо. Он не может подняться до заданного значения, поэтому я думаю, что это загадка.

Теперь, когда я укажу еще на одну вещь, на которую стоит обратить внимание, и, возможно, если вы узнаете, вы можете сообщить мне. Если у вас есть тепловой насос, производительность, температура на выходе определяется разницей между источником тепла и мощностью на выходе, поэтому вы получаете мощность 120 на тепловом насосе, потому что вы как бы предполагаете, что вам нужно тянуть воздух снаружи, когда на улице 5 градусов по Фаренгейту. Геотермальная энергия потенциально предлагает другой подход к этому, потому что у вас есть постоянная температура земли в 50 градусов по Фаренгейту, так что та же самая дельта, та же самая максимальная производительность может довести вас до температуры, необходимой для водяной системы отопления, и я думаю, что это было бы очень передовым, если бы он там был. Люди, как правило, вообще не смотрят на геотермальную энергию, но я хотел бы узнать об этом больше.

Итак, способ проверить это, если у вас есть котел, который позволит вам выводить температуру воды и изменять ее, вы можете уменьшить ее до 120, запустить ее в течение сезона и посмотреть, удерживает ли она заданное значение, и это удобно и если это правда, то вы являетесь непосредственным кандидатом на тепловой насос с гидравлической модернизацией, и вам даже не нужно вникать в агрегаты. Это длинный ответ на ваш вопрос, я надеюсь, что это полезно.

SJ, я вижу, вы пытались уточнить, где у нас опечатка, но, учитывая, что мы живем здесь, на вебинаре, я не сразу могу посмотреть, где это, поэтому я просто скопирую ваши вопросы. и сделайте заметку здесь, чтобы связаться с вами позже, потому что, очевидно, никто не идеален, и эта таблица не будет идеальной, поэтому мы просто хотим попытаться получить все отзывы. Если вы видите другие неправильные вещи, сообщите нам об этом.

Билл спрашивает: «Исходя из вашего опыта, как бы вы в общих чертах оценили степень влияния всех деталей данных об окнах, дверях и т. д. на производительность и окончательное сравнение затрат. Например, будет ли в целом верно, что если у вас есть тепловой насос, который считается эффективным по этой причине, разве это не будет выбором, независимо от деталей конструкции?»

Да, это может быть справедливым замечанием, но я действительно думаю, что это сводится к компоновке, как будто они есть, так что, особенно если у вас есть вариант без воздуховода, и он дует воздух, вы можете дуть только в одном направлении . Нельзя дуть по углам. Вы не можете дуть через закрытые двери, поэтому вы, как правило, сразу же увязаете в затратах на установку.

«Сколько головок нужно внутри юнитов? Даже если бы я нашел одну эффективную мультизону, действительно ли лучше было бы установить одну систему в одной части дома и провести эти водопроводные линии по всему дому, или было бы лучше иметь две системы, расположенные в разных частях дома? собственность, которая питается, и каждый из них нападает на нее с той или иной стороны?»

Опять же, я не лицензированный установщик ОВКВ, но я понимаю, что здесь много сложностей, и вы не сможете найти единственную настоящую систему для установки, не поговорив с кем-то, кто действительно может посмотреть на пространство, так что Надеюсь, это было полезно, Билл.

Хорошо, сейчас 1 час, так что на этом мы закончим. Мое обязательство перед всеми, кто здесь, если у вас есть дополнительные вопросы, особенно если вы хотите найти дыры в электронной таблице или показать нам, где мы сделали что-то не так, мы должны услышать, что мы хотим это услышать. Пишите нам по адресу [email protected]. Мы прочитали все, что можем сделать обновленную версию, чтобы исправить любые опечатки и данные, или у нас появилась эта ошибка ссылки, когда я попытался переименовать вещь, поэтому мы ее обновим.

Тогда, пожалуйста, убедитесь, что вы ищете наилучшие варианты модернизации и т. д., потому что я думаю, что есть много преимуществ от понимания этой новой технологии, и я не хочу, чтобы кто-то совершил ошибку, заменив то, что вполне исправная газовая система с чем-то, что не сможет угнаться за ней. С другой стороны, я хотел бы, чтобы все перешли на углеродно-нейтральные устройства, при условии, что они будут работать, не требуют особого обслуживания и помогут нам выполнять нашу работу в качестве арендодателей, так что на этом мы закончим. Пишите по электронной почте [email protected].

Всем спасибо, берегите себя и берегите себя.

[Конец 1:00:09]

Получите доступ к этому табличному калькулятору.

Реклама

Реклама

Реклама

Калькулятор тепловой мощности

Расход и тепловая мощность

Тепловая мощность (P)

ВткВтл.с.фут фунт-сила/часфут фунт-сила/минфут фунт-сила/сБТЕ/часБТЕ/минБТЕ/с

объемный расход (q)

м³/см3 минм³/час/сл/мин/часфут³/фут³/минфут³/час дюйм³/sin³/minyd³/mingps UKgpm UKgph UKgps ​​USgpm USgph US

массовый расход (ṁ)

кг/skg/minkg/hourg/sg/ming/hourslug /sslug/minslug/hourlbm/slbm/minlbm/houroz/soz/minoz/hour

Диаметр и скорость

внутренний диаметр (D)

cmmmftin

скорость (V)

м/см/мин/часкм/скм/минкм/час/фут/сфт/минут/см/с

выход (T2)

K°C°F

разница температур (ΔT)

K°C°F

Свойства жидкости

плотность (ρ)

кг/м³кг/лг/лг/см³фунт/дюйм³фунт/фут³фунт/ярд³фунт/гал СШАфунт/галлон UKoz/дюйм³унция/фут³слаг/дюйм³слаг/фут³слаг/ярд³

Удельная теплоемкость (с)

Дж/кгКкДж/кгКкал/кгКккал/кгКБТЕ/фунт F

На эксклюзивной странице калькулятора вы можете использовать онлайн-калькулятор без помех от рекламы, дополнительный текст, ссылки и другой контент, который не требуется для самих расчетов. чистый опыт использования калькулятора как с настольным приложением.

Зарегистрированным пользователям доступна эксклюзивная версия калькулятора. Выберите правильную продолжительность подписки и начните пользоваться эксклюзивным сервисом.

Эксклюзивный

Описание

P – тепловая мощность

Тепловая энергия в единицу времени, обмениваемая в устройстве.

q – объемный расход

Объемный расход жидкости при фактическом давлении и температуре.

ṁ – массовый расход

Расход жидкости в единицах массы в единицу времени

T ₁ – температура на входе

Температура жидкости перед теплообменником

T ₂ – температура на выходе

Температура жидкости после теплообменника

ΔT – изменение температуры

Разность температур жидкости до и после теплообменника. Полученная или потерянная температура в зависимости от того, является ли устройство нагревателем или охладителем

ρ – плотность жидкости

Фактическая плотность жидкости в пересчете на массу на единицу объема при реальном давлении и температуре

C – удельная теплоемкость

Теплоемкость (удельная теплоемкость) жидкости; Удельная теплоемкость газа при постоянном давлении в единицах энергии на единицу массы и температуры.

D – диаметр трубы

Внутренний диаметр трубы

V – скорость потока

Скорость потока жидкости в трубе теплообменника

Настройка расчета

Выберите тип расчета

P

Расчет тепловой мощности для известного расхода

q / ṁ

Расчет расхода для известной тепловой мощности

Выберите значение для ввода. Вы должны ввести выбранный. Другой будет рассчитан

q

объемный расход

ṁ

массовый расход

Выберите значение для ввода. Вы должны ввести выбранный. Другой будет рассчитан

T2

температура после нагревателя/охладителя

ΔT

разница температур в устройстве

Выберите значение для ввода. Вы должны ввести выбранный. Другой будет рассчитан

D

внутренний диаметр трубы

В

скорость жидкости

Выберите тип устройства

Нагреватель

Устройство, имеющее температуру на выходе ниже температуры на входе за счет выделения тепловой энергии из жидкости в окружающую среду

Чиллер

Устройство, у которого температура на выходе выше, чем на входе, из-за увеличения тепловой энергии жидкости и охлаждения окружающей жидкости

Смотреть пример №1

Доступен в скачиваемой версии

сохранить/открыть несколько результатов
экспортировать в word и excel
распечатать результаты
пользовательские свойства жидкости
K-фактор для фитингов, коэффициент сопротивления
выбор шероховатости поверхности трубы
выбор между манометрическим и абсолютным давлением
сжимаемый изотермический поток
сухой воздух изотермический поток
расход газа
расход природного газа

Скачать

РОЛЬ АДМИНИСТРАТОРА НЕ ТРЕБУЕТСЯ

Выбор начала калькулятора

скачать
начать с рабочего стола

онлайн
запуск из браузера

веб-запуск
запуск с Java™

Android
запуск с телефона

Читать все о доступных развертывания. При любом использовании калькулятора подключение к Интернету не требуется, но желательно иметь его хотя бы для аутентификации.

Если вам нужен быстрый расчет, но вы еще не знаете, как пользоваться калькулятором, вы Вы можете заказать услугу расчета у разработчика калькулятора.

Услуга расчета заказа

Вопросы и ответы

Возникли проблемы с использованием калькуляторов? Узнайте больше об известных проблемах и неполадках и способ ее решения.

Вопросы и ответы

Вычислители нагрузки на отопление и охлаждение
