Содержание

VTS Тепловентиляторы и тепловые завесы

Водяные тепловентиляторы “ВОЛКАНО” с ЕС-технологией. Тепловентиляторы “VOLCANO” с электронно-коммутируемым ЕС-двигателем.

Volcano mini EC | Volcano VR1 EC | Volcano VR2 EC | Volcano VR3 EC

Благодаря использованию EC-технологии тепловентиляторы ВоЛКАНо ЕС оснащены энергосберегающими двигателями и находят свое применение везде, где идет речь об энергосбережении в долгосрочной перспективе. Малошумный ЕС- вентилятор с серповидными лопатками лопатками, в сравнении с обычными АС-двигателями имеет повышенную энергоэффективность и комфорт благодаря более широкому диапазону регулирования оборотов вентилятора (от 0 до 100%) и плавному регулированию оборотов при помощи новейшей компьтеризированной автоматики.

Еще одним важным преимуществом является низкое энергопотребление, в частности, когда прибор работает не на полную мощность его потребление может снижаться в 10 раз.

В настоящее время специалисты ВОК (вентиляция, отопление, кондиционирование) все чаще ориентируются на приобретение энергосберегающего оборудования. По сравнению с традиционным оно более дорогое (+10%), но полностью окупает себя в процессе эксплуатации. ЕС-двигатели, позволяют уменьшить энергопотребление, снизить шум от лопастей, но при этом увеличить производительность оборудования Volcano и срок его бесперебойной работы (с 7 до 10 лет).

Регулирование: Новинка: электронный регулятор числа оборотов HMI Volcano EC, предназначен для тепловентилятора в исполнении с EC-двигателем. Возможно параллельное подключение до 8 тепловентиляторов. Также возможно подключение и других 2-трубных систем серии EC, например тепловых и холодных завес WING EC. Вычисление среднего значения температуры воздуха в помещении выполняется с помощью встроенного или выносного датчика температуры NTC.

Система воздушного отопления. Тепловентиляторы водяные VOLCANO

В настоящее время при проектировании систем отопления, вентиляции и кондиционирования все больше внимания уделяется вопросам энергосбережения.

Все чаще специалисты ориентируются на приобретение энергосберегающего оборудования. По сравнению с традиционным оно более дорогое, но полностью окупает себя в процессе эксплуатации. ЕС-двигатели, которым посвящена данная статья, позволяют уменьшить энергопотребление, при этом увеличить производительность оборудования и срок его бесперебойной работы.

Технический отдел нашей компании поможет Вам в правильном технологическом подборе тепловентиляторов и комплектации строительного объекта оборудованием “под ключ”. Мы рассчитаем правильную потребность в теплоснабжении Вашего помещения и подберем рациональное количество аппаратов с правильными техническими характеристиками. Так же мы можем сделать предпроектный расчет или проектные работы. Со всеми вопросами звоните!

Volcano EC потребляет в 8 раз меньше электроэнергии чем в любые другие тепловентиляторы. Вы не переплачиваете за электроэнергию.

Тепловентилятор Volcano EC изготовлен с наивысшими стандартами качества и является одним из лучших тепловентиляторов на территории России и Европы.

Корпус тепловентилятора Вулкан изготовлен из качественного пластика, оснащен специальными аэродинамическими управляемыми жалюзи.

Электронно-коммутируемый (ЕС) двигатель вентилятора тепловентилятора VOLCANO:

Двигатель Volcano расположен в специальном диффузоре сформированном в задней части аппарата. Такое решение обеспечивает равномерное распределение потока воздуха по всей поверхности теплообменника, обеспечивая самый эффективный режим его использования. Новое расположение вентилятора так же уменьшает шум, который создает выходящий поток воздуха в обычных тепловентиляторах.

Аппараты VOLCANO EC комплектуются электронно-коммутируемыми ЕС ― вентиляторами.

У EC-вентиляторов двигатель располагается внутри рабочего колеса и не содержит “щеток”, что максимально защищает его механических повреждений. Эффективное регулирование двигателя обеспечивает электронный (бесконтактный) коммутатор.

Двигатель серии EC более устойчив к колебаниям напряжения сети, в сравнении асинхронным двигателем с частотным преобразователем, являясь при этом безколлекторным двигателем, что увеличивает ресурс его работы.

Теплообменник тепловентилятора VOLCANO:

Теплообменник воздушного тепловентилятора VOLCANO состоит из медных труб с напрессованными на них алюминиевыми ламелями. Медно-алюминиевый теплообменник обладает высоким КПД, не боится коррозии и имеет длительный срок эксплуатации.

Рекомендуемое размещение тепловентилятора VOLCANO в помещении.

VOLCANO VR можно расположить в помещении вдоль длинных стен, в шахматном порядке, или по углам.

В соответствии с Федеральным законом № 261 ФЗ от 03.11.2009 г. «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» рациональное использование энергетических ресурсов отнесено к проблемам государственной важности.

Известно, что системы Отопления потребляют до 30 % энергоресурсов в промышленных, больших коммерческих или общественных зданиях. В связи с этим использование наиболее эффективных энергосберегающих средств и методов в данной области становится чрезвычайно актуальной задачей. Одним из новых направлений в данном вопросе является применение так называемых EC-двигателей, о которых специалистам по отоплению известно сравнительно мало. Тем не менее, ряд зарубежных, а в последнее время и отечественных поставщиков климатической техники рассматривают EC-двигатели как опции, доступные к практическому применению.

С 2017г. в странах ЕС – разрешены к применению исключительно EC двигатели. В России, переход на ЕС технологии запланирован на 2018г.

Покажем действительную целесообразность данного новшества (в противовес расхожему мнению, что это просто дорого, а следовательно, и не столь интересно с коммерческой точки зрения), определить в общих чертах основные области и условия востребованности в плане обеспечения экономической и технической эффективности достигаемых результатов.

Итак, что такое

ЕС-двигатель VOLCANO?

ЕС-двигатель – это бесколлекторный синхронный двигатель со встроенным электронным управлением, или, более кратко, электронно-коммутируемый (Electronically Commutated) двигатель. Его иногда также называют BLDC-двигателем (Brushless DC motor), то есть бесщеточным двигателем постоянного тока. Вентиляторы, построенные на базе данного двигателя, называются ЕС-вентиляторами.

ЕС-двигатель имеет внешний ротор, в котором располагаются сегменты с постоянными магнитами. Управление вращением ротора ЕС-двигателя осуществляется за счет контролируемой подачи электроэнергии на обмотку статора в зависимости от положения ротора, которое отслеживается при помощи датчиков Холла, а также заданных параметров регулирования, поступающих, например, от внешних датчиков соответствующего типа в виде токовых (4–20 мА) или потенциальных (0–10 В) сигналов. При этом встроенный PID-регулятор позволяет, наряду с пропорциональным управлением, устанавливать скорость реагирования двигателя на изменение управляющего сигнала в зависимости от его дифференциальных и интегральных показателей.

Устройство энергосберегающего ЕС-двигателя VOLCANO

Принцип работы ЕС-двигателя VOLCANO основан на том, что в поле, создаваемом встроенными в ротор постоянными магнитами, осуществляется управление вектором магнитного поля путем изменения направления тока в обмотке статора. В каждый момент времени контроллер вычисляет и подает на обмотку статора полярность тока, которая необходима для того, чтобы обеспечить непрерывное вращение ротора с заданной скоростью.

VTS Тепловентиляторы и тепловые завесы – с EC двигателями

Растущий спрос на электроэнергию, возникающий в результате экономического роста в России, и параллельный рост стоимости кВт/ч приводит к необходимости снижения издержек на потребление электричества. Мощности электричества, применяемые на разных устройствах, составляют значительную долю в потреблении энергии любым предприятием. Поэтому производители современных приборов и устройств стремятся использовать двигатели с пониженным энергопотреблением (ЕС). Компания VTS, специализирующаяся на продаже тепловентиляторов и тепловых завес, также подготовила предложение по агрегатам с энергосберегающими двигателями EC.

Двигатель EC представляет собой электронно-коммутируемый бесщеточный двигатель постоянного тока. Он состоит, в частности, из ротора с постоянными магнитами и статором с обмотками. Неприменение коммутатора и щеток – элементов, используемых в традиционных двигателях, которые очень быстро изнашиваются – позволили значительно продлить срок службы электронно-коммутируемых двигателей.

Основным преимуществом EC-двигателей, по сравнению с традиционными AC, является их эффективность при широком диапазоне регулирования, а также превосходное время работы при практически нулевых эксплуатационных расходах. Электродвигатель EC как электрическая машина бесшумна даже при значительных оборотах, что оказывает благоприятное влияние на акустику устройств, в которых установлены эти двигатели – Volcano EC и WING EC.

Двигатели EC являются ключевыми элементами, которыми оборудованы высокоэффективные нагреватели Volcano и воздушные завесы Wing от VTS.

Установка этого типа двигателей в устройствах VTS приносит особые выгоды для клиентов: снижение эксплуатационных расходов и затрат на обслуживание, бесшумную работу и расширенный срок эксплуатации. Другим преимуществом является простое соединение с контроллерами. Электродвигателю, подключенному к сети 220В, для управления нужно всего лишь обеспечить подачу сигнала 0-10 В постоянного тока, чтобы он мог работать и изменять свои обороты.

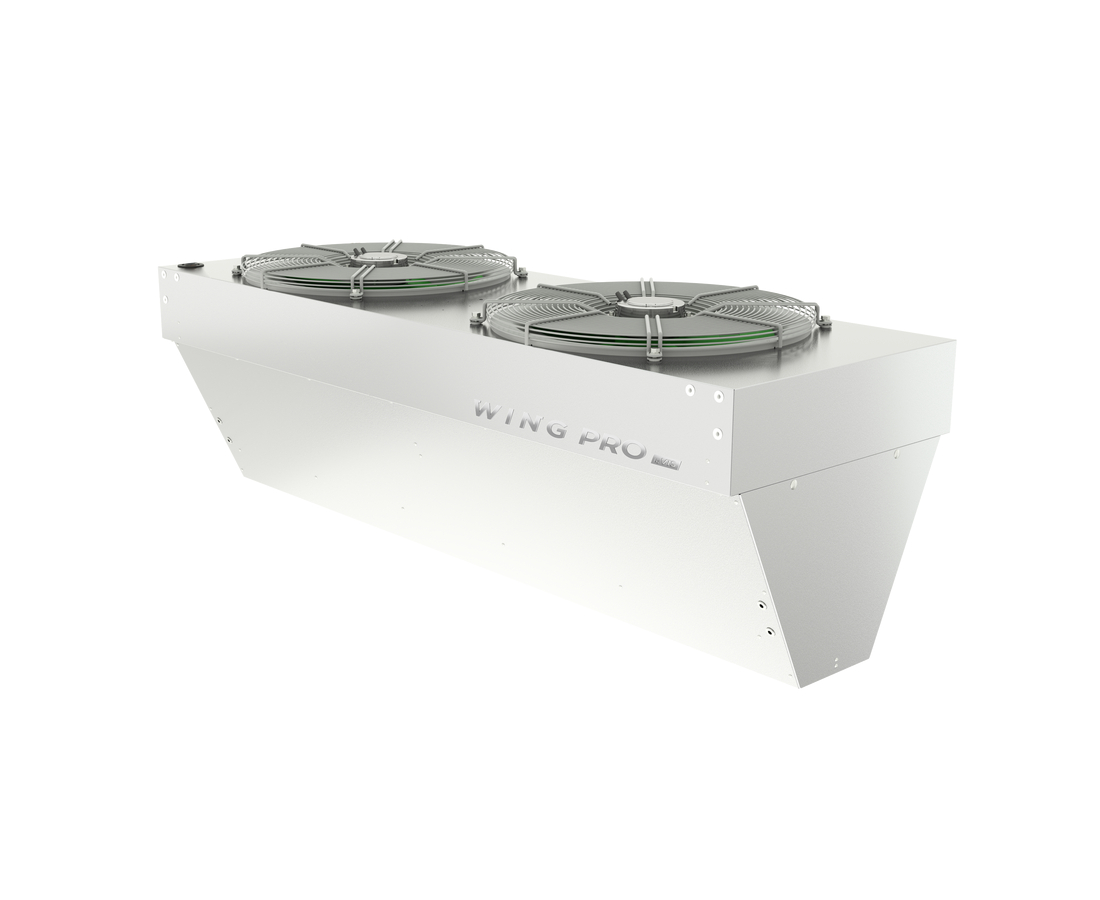

Самая тихая работа агрегатов с EC двигателями. Воздушно-тепловая завеса VTS WING W150 EC.

Вентилятор, то есть двигатель в сочетании с оптимизированным аэродинамическим корпусом, специальной формой лопастей рабочего колеса, позволил добиться максимально эффективного потока воздуха. Его точная установка в корпусе нагревателей вулкано и точное направление воздушного потока внутри устройства являются гарантией максимальной эффективности с наименьшим уровнем акустического шума.

Что касается воздушных завес WING, акустическая работа устройства также является ключевым элементом, поскольку устройства такого типа работают, например, В представительных зонах входа в здания (театры, рестораны и т. д.). Завесы WING, оснащенные двигателями EC, имеют очень низкий уровень излучаемого звука, а также адаптивно уменьшают его за счет точной адаптации мощности и дальности потока воздуха к потребностям места установки, благодаря использованию контроллера WING EC.

Сравнение эксплуатационных расходов устройства

В следующей таблице представлено сравнение затрат на инвестиции, состоящее в покупке 8 нагревателей VR2 в версии EC или AC, обогрев здания с кубической емкостью 6600 м3. Расчеты не включают затраты на нагрев теплоносителя и затраты на его поставку, предполагая, что в обоих проанализированных вариантах они будут равны.

Предположения относительно строительных и окружающих условий:

Размеры помещения: 55 x 30 x 4 м (1650 м2),
Теплоизоляция здания: плохая,
Средняя наружняя температура: -20^oC,
Ожидаемая температура в помещении: 15^oC,
Спрос на тепловую мощность: 150 кВт,
Температура теплоносителя: 60/40^oC,
Electric energy price: 7.00 РУБ/кВт/ч

Параметры работы EC водяных тепловентиляторов-нагревателей

VOLCANO:

Установка скорости вентилятора: 2
Количество часов работы обогревателей в течение года: 8760 ч
Количество лет работы нагревателей для расчетов: 5 лет

Сравнение затрат на покупку и эксплуатацию нагревателей вулкан в версии AC и EC
Устройство	VR 2 AC	VR 2 EC
Устройство	Скорость II	Скорость II
Расход воздуха:	3600 м³/ч	3600 м³/ч
Мощность электричекого мотора	0,243 кВт	0,089 кВт
Стоимость покупки 8 устройств Volcano VR 2 вместе с элементами управления и обвязкой	РУБ 224 500	РУБ 266 500
Годовая стоимость потребления энергии (7руб за 1 кВт) (8 x VR2)	РУБ 119 206	РУБ 43 660
Стоимость электроэнергии, потребляемой в течение 5 лет (8 x VR2)	РУБ 599 030	РУБ 218 300
Общая стоимость после 5 лет использования	РУБ 823 530	РУБ 484 800
Экономия в течение 5 лет	– 338 730 РУБ (41%)

Расчеты показывают, что стоимость покупки нагревателей с электродвигателями EC окупится приблизительно за 2 года, а пятилетняя эксплуатация позволит добиться экономии почти РУБ 338 000.

В связи с тем, что производительность двигателей переменного тока и переменного тока имеет наибольшую разницу в работе при самых низких настройках вращения вентиляторов (см. Рисунок ниже), сравнение затрат в таком случае продемонстрировало бы возможность получения еще больших преимуществ. Принимая во внимание тот факт, что нагреватели, как правило, работают на пониженных передачах, очевиден эффект сбережения, связанный с применением электродвигателей ЕС.

Сравнение значений производительности двигателя EC и AC.

Изменения в законодательстве и дальнейшие тенденции в технологии. Volcano тепловентиляторы и Wing воздушно-тепловые завесы.

Государства ЕС, обязались сократить выбросы CO2 не менее чем на 20% к 2020 году. Для достижения поставленной цели необходимо уже сейчас вводить все более ограничительные стандарты и со ссылкой на сегмент ОВК, использовать больше и Более эффективные электрические устройства, то есть двигатели или вентиляторы ЕС.

Согласно одному из правил ЕС по этому вопросу (Постановление WE640 / 2009), Европейский союз с определенными интервалами времени устанавливает минимальные пороги эффективности и классы используемых двигателей, в то же время уменьшая количество энергии, расходуемой впустую. Последнее изменение в этом выпуске было введено в 2017 году. Существует также множество других стандартов и положений, направленных на то, чтобы заставить производителей постепенно уменьшать количество потраченной впустую энергии и лучше управлять уже сгенерированной энергией.

В соответствии с этими тенденциями естественно применять энергосберегающие решения (например, двигатели EC) и более эффективно управлять энергией. Это, в свою очередь, требует инвестиций в возобновляемые источники энергии и устройства с использованием таких источников, как, например, VOLCANO VR3 и тепловые насосы.

Тепловентилятор volcano – отапливает нагретым через внутренний конвектор воздухом, как правило, помещение в зоне 15-25 метрового сектора.

Тепловентилятор Volcano mini EC Model (Модель) 1-4-0101-0455

Тепловая мощность (кВт) при tо воды вход/выход 95/70 C: 20
Габаритные размеры ДхШхВ, мм, без патрубков: 530x395x530
Вес без воды, кг: 17,5
Гарантия производителя, мес: 36
Монтаж: настенный, потолочный
Расход воздуха, м3/час: 2100

Model (Модель) 1-4-0101-0442Volcano VR1 ECТепловентилятор

Тепловая мощность (кВт) при tо воды вход/выход 95/70 C: 30
Габаритные размеры ДхШхВ, мм, без патрубков: 700x425x700
Вес без воды, кг: 27,5
Гарантия производителя, мес: 36
Монтаж: настенный, потолочный
Расход воздуха, м3/час: 5300

Тепловентилятор Volcano VR2 EC Model (Модель) 1-4-0101-0443

Тепловая мощность (кВт) при tо воды вход/выход 95/70 C: 50
Габаритные размеры ДхШхВ, мм, без патрубков: 700x425x700
Вес без воды, кг: 29
Гарантия производителя, мес: 36
Монтаж: настенный, потолочный
Расход воздуха, м3/час: 4850

Тепловентилятор Volcano VR3 EC Model (Модель) 1-4-0101-0444

Тепловая мощность (кВт) при tо воды вход/выход 95/70 C: 75
Габаритные размеры ДхШхВ, мм, без патрубков: 700x425x700
Вес без воды, кг: 31
Гарантия производителя, мес: 36
Монтаж: настенный, потолочный
Расход воздуха, м3/час: 5700
