Содержание

Нормирование и расчет теплозащитных характеристик окон — Окна.ua

Светопрозрачные конструкции состоят из светопрозрачного материала и обрамляющих его элементов, класс которых влияет на окна цену. При этом характер теплообмена принципиально различен для остекления и элементов коробки и переплетов (рамы и створки).
В зависимости от применяемой оконной системы и заданных геометрических размеров, на непрозрачные участки окна может приходиться до 30% его площади. Вместе с тем, вопросы теплообмена в тонкостенных профилях, из которых собираются все современные окна, за исключением деревянных, на сегодняшний день являются наименее освещенными в доступной для отечественных проектировщиков специальной литературе.

Таблица 1 Термическое сопротивление оконных профилей различной конструкции

Система	Термическое сопротивление пакета профилей	Коэффициент теплопередачи пакета профилей
Система	R, м² °С/Вт	U, Вт/м2 °С
ПВХ Пакет профилей (коробка + створка), включая армирование
2-х камерная система	0.52	1.9
3-х камерная система	0.59	1.7
4-х камерная система	0. 71	1.4
АЛЮМИНИЙ
	0.40	2.3
ДЕРЕВО – СОСНА l = 0.18 Вт/м °С
Толщина коробки d = 80 мм	0.44	2.3
Толщина коробки d = 120 мм	0.67	1.5
ДЕРЕВО – ДУБ l = 0.23 Вт/м °С
Толщина коробки d = 80 мм	0.35	2.9
Толщина коробки d = 120 мм	0.52	1.9

Сегодня мы можем с достаточной основательностью утверждать только то, что однокамерный ПВХ профиль холоднее двухкамерного, двухкамерный, в свою очередь, холоднее трехкамерного и т.д. Иными словами, констатировать очевидный факт того, что увеличение числа воздушных прослоек в конструкции профиля приводит к увеличению его термического сопротивления. Для использования в расчетах приведем данные по термическому сопротивлению профилей различных систем (табл. 1), а также по теплопроводности материалов, из которых они изготовлены (табл.

2).

Таблица 2 Коэффициенты теплопроводности материалов оконных профилей и усилителей

Материал	Теплопроводность, l Вт/м °С
Дерево	0.15 – 0.25
ПВХ	0.25
Стеклопластик	0.30
Алюминий	170 -195
Сталь	45 – 60
Нержавеющая сталь	10 – 20

Следует отметить, что несмотря на ощутимое влияние, которое оконные профили могут оказывать на температурный режим окна и на теплопотери через него, определяющая роль все же сохраняется непосредственно за остекленной частью. Остекление непосредственно влияет на пластиковые окна размеры и цены.

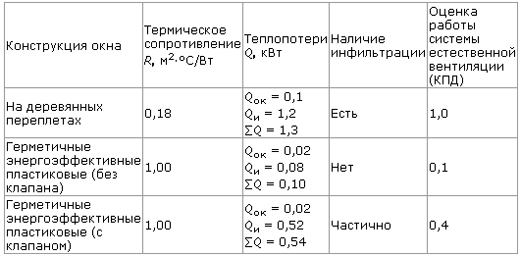

Приведенное термическое сопротивление
Основной нормируемой величиной, отражающей теплозащитные качества светопрозрачной конструкции, является приведенное термическое сопротивление окна R0пр.
Приведенное термическое сопротивление окна R0пр определяется в соответствии со следующими нормативными документами:

СНиП II-3-79* “Строительная теплотехника”

Изменение N 4 к СНиП П-3-79* “Строительная теплотехника” в соответствии с постановлением Госстроя России N 18-8 от 19.01.98 г.
В соответствии со СНиП П-3-79*, базовой расчетной величиной для определения сопротивления теплопередаче является показатель градусосутки отопительного периода — ГСОП, определяемый по формуле

ГСОП = (tB – tOT) ZOT (1)

где tB — температура внутреннего воздуха помещения
tOT и ZОТ — средняя температура и продолжительность отопительного периода (периода со средней суточной температурой воздуха ниже или равной 8°С по СНиП 2. 01.01-82 “Строительная климатология и геофизика”). Значение R0пр для помещений гражданских зданий следует принимать в соответствии с табл. 3.

Таблица 3

Здания и сооружения	Градусосутки отопительного периода°С х сут	Приведенное сопротивление теплопередаче окон и балконных дверей не менее R0тp, м² °С/Вт
Жилые, лечебно-профилактические и детские учреждения, школы, интернаты	2 000 4 000 6 000 8 000 10 000 12 000	0.35 0.45 0.60 0.70 0.75 0.80
Общественные, кроме указанных выше, административные и бытовые, за исключением помещений с влажным или мокрым режимом	2 000 4 000 6 000 8 000 10 000 12 000	0.30 0.40 0.50 0.60 0.70 0.80

Приведенное термическое сопротивление окна R0пр определяется по формуле

Поделитесь с друзьями
Share

где Foс и Fпер — площади остекления и непрозрачной части (рамы и переплета), [м2]
Rоос — сопротивление теплопередаче остекления, [м2 °С/ Вт]
Rопер — сопротивление теплопередаче непрозрачной части (рамы и переплета), [м2 °С/Вт]

Значения сопротивлений теплопередаче стеклопакетов приведены в табл. 4, значения сопротивлений теплопередаче оконных профилей — в табл. 1.

Таблица 4 Термическое сопротивление и коэффициент светопропускания стеклопакетов различной конструкции

Конструкция	K=1/R	R	Видимая часть спектра			ИК солнечное излучение
	K=1/R	R	t v — пропускание r v — отражение av — поглощение			t е — пропускание r е — отражение a е — поглощение
	Вт/м2°С	м²°С/Вт	t v	r v	a v	t е	r е	a е
F4-12-F4 F4-16-F4 F4-12Ar-F4 F4-12Kr-F4 F4-16-K4 F4-Ar16-K4 К4-16-К4 К4-Аг16-К4 K4-Kr16-K4 K4-SF16-K4 F4-10-F4-10-F4 F4-12-F4-12-F4 F4-16-F4-16-F4 F4-ArlO-F4-ArlO-F4 F4-Arl6-F4-Arl6-F4 F4-Krl2-F4-Krl2-F4 F4-SF12-F4-SF12-F4 F4-10-P1-10-F4 F4-ArlO-P1-Ar10-F4	2. 86 2.74 2.68 2.56 1.74 1.51 1.54 1.29 1.19 2.28 1.99 1.90 1.78 1.81 1.66 1.59 1.97 1.44 1.20	0.35 0.36 0.37 0.39 0.58 0.66 0.65 0.78 0.84 0.44 0.50 0.53 0.56 0.55 0.60 0.63 0.51 0.70 0.83	0.80 0.80 0.80 0.80 0.75 0.75 0.71 0.71 0.71 0.71 0.72 0.72 0.72 0.72 0.72 0.72 0.72 0.60 0.60	0.14 0.14 0.14 0.14 0.17 0.17 0.19 0.19 0.19 0.19 0.20 0.20 0.20 0.20 0.20 0.20 0.20 0.21 0.21	0.06 0.06 0.06 0.06 0.08 0.08 0.10 0.10 0.10 0.10 0.09 0.09 0.09 0.09 0.09 0.09 0.09 0.19 0.19	0.68 0.68 0.68 0.68 0.60 0.60 0.54 0.54 0.54 0.54 0.56 0.56 0.56 0.56 0.56 0.56 0.56 0.43 0.43	0.12 0.12 0.12 0.12 0.14 0.14 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.16 0.16	0.21 0.21 0.21 0.21 0.26 0.26 0.31 0.31 0.31 0.31 0.29 0.29 0.29 0.29 0.29 0.29 0.29 0.40 0.40

Поделитесь с друзьями
Share

Пример

Поделитесь с друзьями
Share

Окно 1.

2 x 1.8 м. Профиль — Veka Softline AD — трехкамерный. Стеклопакет — двухкамерный F4 — 12 — F4 — 12 — F4. Район строительства — г. Москва.
1. Термическое сопротивление пакета профилей Ronep = 0.59 м² °С/ Вт (табл. 1).
2. Ширина пакета профилей (коробка + створка) —
d = 123.5 мм (рама 67 мм, створка 82.5 мм — прил. 1).
3. Площадь непрозрачной части:
Fпер = (0.123 x1.8) x2 + (0.123 x((1.2 — 0.123) x2)) = = 0.442 + 0.265 = 0.71 м² .
4. Термическое сопротивление стеклопакета —
R0 = 0.53 м² °С/ Вт (табл. 1).
5. Площадь остекления
Foc = (1.8 x1.2) — 0.71 = 1.45 м².
6. Для г. Москва в соответствии со СНиП 2.01.01-82:
— продолжительность отопительного периода
Zот = 213 сут;
— средняя температура отопительного периода
tOT = – 3.6°С;
— ГСОП = (20 + 3.6) 213 = 5027
7. Интерполяцией по табл. 3 находим
R0тp = 0.55 м² °C/Bт
8. Подставляя значения в формулу (2), получаем

Поделитесь с друзьями
Share

9. Для наглядности результаты расчета могут быть сведены в таблицу

Fпер	Rопер	Fос	Rоос	R0ос Foc+R0пер Fпep	Roпp
0.71	0. 59	1.45	0.53	0.59 x 0.71 + 0.53 x 1.45	0.55

10. Вывод. Окно заданной конструкции на пределе (без запаса
по термическому сопротивлению) удовлетворяет нормативным требованиям.

Температура точки росы
Помимо определения непосредственно термического сопротивления окон, регламентируемого соответствующими нормативными документами, необходимо прогнозировать температуру воздуха, при которой будет происходить запотевание окон и выпадение на них конденсата.
Парциальное давление водяного пара, содержащегося в воздухе помещения (абсолютная влажность внутреннего воздуха ев зависит от температуры внутреннего воздуха tв и относительной его влажности jв как

ев = Е (t) x j (3)

Зависимость (3) представлена в графическом виде на Рис. 2.
При низкой температуре наружного воздуха температура на внутренней поверхности остекления (tв.п.), окажется существенно ниже температуры воздуха внутри помещения (в середине помещения на высоте 1.5 м от пола). В этом случае предельное значение парциального давления водяного пара Е, соответствующее температуре tв.п , может быть ниже, чем расчетное ев = f (tв, jв), что приведет к выпадению “лишнего” водяного пара на холодной внутренней поверхности остекления в виде конденсата или изморози. Значение температуры, при котором Е = f (tв.п ) и eв = f (tв, jв) будут равны, соответствует температуре точки росы.

Поделитесь с друзьями
Share

Рис. 2. График для определения точки росы

Поделитесь с друзьями
Share

Пример
Определить вероятность выпадения конденсата на внутренней поверхности однокамерного стеклопакета 4-12-4, установленного в помещении с температурой внутреннего воздуха tв = 20°С и влажностью внутреннего воздуха jв = 60%, при условии, что наружная температура падает до значения tн = –30°С.

1. Согласно табл. 4 находим:
— коэффициент теплопередачи однокамерного стеклопакета 4-12-4
К = 2.86 Вт/м2 °С;
— соответственно термическое сопротивление
R = 1/К = 1/2.86 = 0.35 м² °С/Вт

2. Определяем точку росы (температуру выпадения конденсата на внутренней поверхности остекления) при температуре внутреннего воздуха в помещении tв = 20°C и относительной влажности jв = 60%.
В соответствии с Рис. 2 предельное значение парциального давления водяного пара Е при температуре tв = 20°С равно 17.53 мм. рт. ст. Согласно уравнению (3), абсолютная влажность воздуха е = E (t) j = 17.53 і 0.6 = 10.52 мм. рт. ст., что соответствует температуре точки росы t = 12.0°С.

3. Определяем температуру на внутренней поверхности стеклопакета jв.п. при понижении температуры наружного воздуха до –30°С. Полный температурный перепад в этом случае равен
dТ = Тв – Тн = 20 + 30 = 50°С.
Исходя из того, что падение температуры в толще ограждающей конструкции изнутри помещения наружу пропорционально изменению термического сопротивления, а именно
dtв = (dТ/ Rо) xRB*,
получаем dtв = (50/0. 35) x 0.12 = 17.1°С

Температура на внутренней поверхности стеклопакета будет равна tв.п. = 20 – 17.1 = + 2.9°С, что существенно ниже температуры точки росы для данного помещения (t = 12.0°C).

Таким образом, температура на внутренней поверхности однокамерного стеклопакета, установленного в помещении с температурой внутреннего воздуха tв = 20°С и влажностью внутреннего воздуха jв = 60%, при условии падения наружной температуры до значения tн = –30°С, будет существенно ниже температуры точки росы, что приведет к выпадению обильного конденсата и образованию наледи на стекле внутри помещения.
Приведенные выше рассуждения отражают характер физических процессов, имеющих место в остеклении, однако неудобны для применения в практических задачах.
В большинстве случаев при установке стеклопакетов с заведомо заниженным термическим сопротивлением (с целью сокращения единовременных затрат на окна), возникает проблема прогнозирования тех периодов на протяжении холодного сезона, когда внутри помещения будет выпадать конденсат.
Такой режим может быть приемлем для некоторых промышленных предприятий, автостоянок, торговых комплексов и т.п., иными словами, для помещений, не предназначенных для постоянного пребывания людей.
Для приближенной оценки в задачах такого рода могут быть использованы диаграммы, разработанные концерном “Veka” (Рис. 3).

Поделитесь с друзьями
Share

Рис. 3. Диаграммы для определения точки росы

Поделитесь с друзьями
Share

Пример
Определить температуру точки росы для помещения со следующими параметрами внутреннего микроклимата:
tв = 20°С, jв = 60 %
В помещении установлен однокамерный стеклопакет 4-12-4 с коэффициентом теплопередачи К = 2.

6 Вт/м2 °С (или термическим сопротивлением R = 1/К = 1/2.6 =
= 0.38 м² °С/Вт).
На верхней диаграмме линию “относительная влажность воздуха” 60% проводят горизонтально до пересечения с кривой К = 2.6. От этой точки опускают перпендикуляр до пересечения с горизонтальной линией “температура помещения 20°С” на нижней диаграмме.
После этого проводят линию, параллельно кривым направо вниз до пересечения с осью “наружная температура”.
Получаем, что точка росы (выпадение конденсата на внутренней поверхности остекления) происходит при температуре 0°С.

И.В. Борискина, А.А. Плотников, А.В. Захаров
“Проектирование современных оконных систем
гражданских зданий”

Метод прогнозирования термического сопротивления окон | Архив С.О.К. | 2006

Рис. 1. Расчетная схема стены с окном

Рис. 2. Термическое сопротивление теплопередаче окна с двойным остеклением

Рис. 3. Термическое сопротивление теплопередаче тройного остекления

Дискомфорт проявляется как в увеличении интенсивности «холодного» излучения поверхности окна в сторону человека, так и повышении влажности в помещении. Уменьшение передачи теплоты через окна может быть достигнуто при повышении термического сопротивления прослойки между стеклами и снижении теплового потока, передаваемого излучением.

Уменьшение радиационного потока теплоты возможно за счет увеличения толщины воздушной прослойки, за счет применения многослойных конструкций (трехслойное остекление, многокамерные стеклопакеты) и использования селективного (теплоотражающего) покрытия, отражающего излучение в инфракрасной области спектра. Сложность и многофакторность задачи исследования и прогнозирования теплотехнических характеристик окон определяет и методы их исследования.

Поскольку экспериментальные исследования являются длительными и дорогостоящими, то их следует использовать на завершающем этапе разработки конструкции, а для проведения предварительных исследований и проведения сравнительной оценки эффективности оконных конструкций целесообразно использовать методы математического моделирования процессов в светопрозрачных ограждающих конструкциях зданий на базе современных компьютерных систем, позволяющих с высокой степенью достоверности и приближения к реальным условиям прогнозировать качественные характеристики как ограждающих конструкций в целом, так и отдельных узлов.

Процесс теплопередачи через окна включает перенос теплоты теплопроводностью через стекла, а также теплопроводностью, конвекцией и излучением через воздушные прослойки. На формирование температурного поля в воздушных прослойках оказывает влияние конструкциястены (рис. 1). Поэтому задачу необходимо рассматривать как сопряженную, а система уравнений, описывающая процесс теплопередачи через стену с окнами, должна включать:

уравнения конвективного теплообмена в воздушных прослойках (внутренняя прослойка i = 1 и наружная i = 2):
уравнения теплопроводности стекол (внутреннее стекло j = 1, среднее j =2 и наружное j = 3) —λ∇2 &thetasym;j = 0, j =1,2,3;
уравнение теплопроводности оконной рамы, оконного переплета и участка стены —λ∇2 θ = 0.

На границах газонаполненной полости задаются условия сопряжения температурных полей воздушных прослоек, стены, оконного переплета и стекол. На внутренней и наружной поверхности стены, окна и переплета задается конвективный теплообмен. Результирующий поток теплового излучения на поверхностях Fi, участвующих во взаимном облучении, вычислялся в результате решения системы уравнений:

Задача записана для окон с тройным остеклением. Для прогнозирования теплотехнических характеристик окна с двойным остеклением из формулировки задачи следует исключить уравнения конвективного теплообмена одной из прослоек. На рис. 2 приведено термическое сопротивление теплопередаче через окна с двойным остеклением высотой 1 м с различной толщиной воздушной прослойки и при различной температуре наружного воздуха.

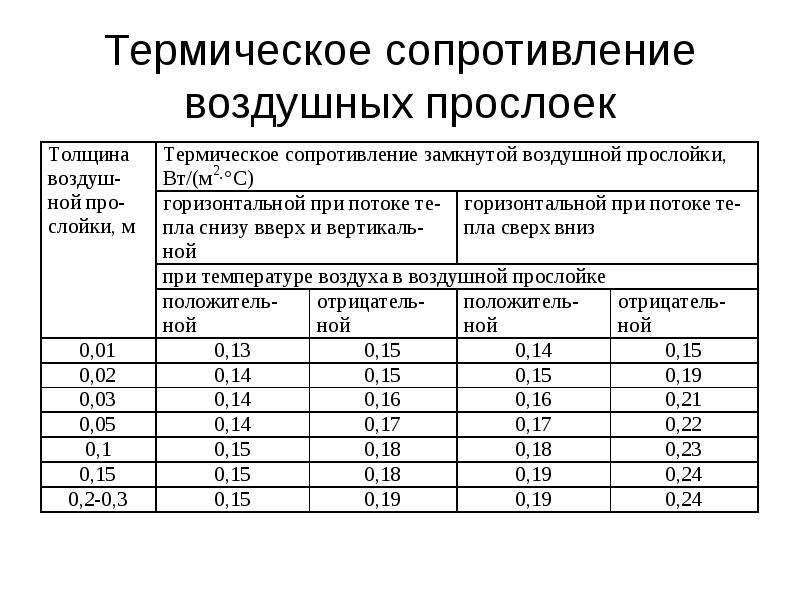

Для окон с толщиной воздушной прослойки до 8–10 мм теплопередача происходит в основном теплопроводностью и излучением (прослойка докритической толщины). Конвекция в таких прослойках либо отсутствует, либо пренебрежимо мала. С увеличением толщины увеличивается доля лучистой составляющей, т.к. увеличивается разность температуры на поверхностях внутреннего и наружного стекол, но вследствие того, что термическое сопротивление теплопроводности из-за увеличения толщины прослойки увеличивается в большей степени, термическое сопротивление теплопередачи увеличивается. При воздушных прослойках толщиной больше 8–10 мм начинает развиваться конвективное течение и возникает неравномерность распределения температуры по высоте стекол.

Теплота в этом случае передается кондуктивно-конвективным способом и излучением. Вклад конвекции в кондуктивно-конвективное сопротивление начинает увеличиваться. Суммарное кондуктивно-конвективное термическое сопротивление оказывается меньше, чем термическое сопротивление при отсутствии конвекции. Термическое сопротивление теплопередачи начинает уменьшаться.

Таким образом, при толщине воздушной прослойки приблизительно 16–20 мм термическое сопротивление теплопередачи достигает максимума. Снижение термического сопротивления теплопередачи происходит до значения толщины 30 мм, затем оно начинает увеличиваться. Лучистый тепловой поток при этом уменьшается вследствие увеличения неравномерности распределения температуры по высоте окна.

Конвективный теплообмен увеличивается из-за перехода одноячейкового режима к многоячейковому режиму течения [1]. При дальнейшем увеличении толщины воздушной прослойки степень увеличения конвективного теплообмена и увеличения кондуктивного термического сопротивления выравниваются, и кондуктивно-конвективный тепловой поток изменяется незначительно.

Термическое сопротивление теплопередачи при этом увеличивается из-за увеличения толщины воздушной прослойки. В воздушной прослойке более 70 мм (окна со спаренными и раздельными переплетами) происходит смена многоячейкового течения течением в режиме пограничного слоя. При этом соотношение между конвективно-кондуктивной и лучистой составляющей изменяется незначительно, но начинает сказываться отвод теплоты через оконный переплет и стену — с увеличением толщины прослойки термическое сопротивление сначала увеличивается, а затем уменьшается.

Кроме того, на термическое сопротивление заметное влияние оказывает температура наружного воздуха. Тройное остекление применяется в виде двухкамерных стеклопакетов различной толщины, а также в виде комбинации однокамерного стеклопакета малой (докритической) толщины и одинарного стекла в рамах со спаренными или раздельными переплетами.

Поэтому в отличие от двухслойного остекления предусматривается меньшая толщина прослоек между стеклами трехслойного остекления. В подобных конструкциях окон важно правильно установить прослойку докритической толщины (снаружи или изнутри). Для остекления принято обозначение Fδ_c1 – δ₁ – Fδ_c2 – δ₁ – F δ_c3, где δ_c— толщина стекла; δ— толщина воздушной прослойки.

Толщина внутреннего стекла δ_c1, среднего стекла δ_c2 и наружного стекла δ_c3 принималась одинаковой — 4 мм. Расчеты проведены для стекол, полученных флоат-методом (Fδ_c1 = Fδ_c2 = Fδ_c3 = F4). Термическое сопротивление теплопередаче тройного остекления имеет максимальное значение для окон с воздушными прослойками равной толщины (рис. 3). Для остекления с воздушной прослойкой докритической толщины, расположенной изнутри, термическое сопротивление меньше термического сопротивления остекления с воздушными прослойками равной толщины меньше на 2,2–3,4%.

Для остекления с воздушной прослойкой докритической толщины, расположенной снаружи, термическое сопротивление меньше термического сопротивления остекления с воздушными прослойками равной толщины на 3,7–4,9%. Снижение термического сопротивления в этом случае обусловлено выравниванием лучистого теплового потока по поверхности внутренней воздушной прослойки.

Максимальное значение термического сопротивления получено при толщине воздушных прослоек с конвективным теплообменом 22–23 мм (отметим, что для двухслойного 16–20 мм), а минимальное при толщине ~~35 мм. Дальнейшее увеличение толщины воздушных прослоек приводит к увеличению термического сопротивления, как и для окна с двойным остеклением. Если сравнить термическое сопротивление окна с обеими прослойками докритической толщины (до 10 мм), то термическое сопротивление увеличивается:

при толщине 22 мм на 11% и при толщине 35 мм на 9,7% для варианта с равной толщиной;
при толщине 22 мм на 7,4% и при толщине 35 мм на 6,7% для варианта с прослойкой докритической толщиной изнутри;
при толщине 22 мм на 5,7% и при толщине 35 мм на 5,1% для варианта с прослойкой докритической толщиной снаружи.

Положительное влияние конвекции обусловлено наравномерностью температуры и плотности теплового потока по высоте окна, в результате чего интегральный тепловой поток, проходящий через окно с тройным остеклением, уменьшается.

теплые окна, энергосберегающие окна, зимние стеклопакеты, теплый стеклопакет

Теплые окна Калеве

Окна Калеве на страницу Теплые окна попали не случайно.

Наша компания энергосберегающие окна в полном смысле этого слова предлагает в основном только этой марки.

Теплый стеклопакет – это стеклопакет, на одно стекло которого нанесено тончайшее серебряное покрытие, которое препятствует обмену тепловыми лучами.

Благодаря этому покрытию зимние стеклопакеты надежно сохраняют тепло зимой и препятствуют зною летом.

Теплые окна так устроены, что практически в любую погоду температура внутренней повехности стекла примерно такая же, как температура в самом помещении.

Еще одним моментом, которым энергосберегающие окна отличаются от обычных, это заполнение стеклопакета аргоном. Тепловые характеристики окна при этом значительно улучшаются.

Наиболее теплый стеклопакет сочетает в себе стекло с покрытием и наполнение аргоном. По настоящему зимние стеклопакеты должны быть именно такими.

Теплопроводность стеклопакетов

Теплопроводность стеклопакетов принято выражать обратной величиной, которая называется Тепловое сопротивление стеклопакета.

Чем больше тепловое сопротивление стеклопакета, тем меньше теплопередача стеклопакета, тем лучше для сохранения тепла в помещении.

Справочные данные, отражающие сопротивление теплопередаче стеклопакета, приведены в таблице ниже.

номер     формула стеклопакета     теплосопротивление стеклопакетов

Однокамерные:
  1         4М1-16-4М1               0. 35 м2/(Вт*град. С)
  2         4М1-16Ar-4М1             0.37 м2/(Вт*град. С)
  3         4М1-16-К4                0.54 м2/(Вт*град. С)
  4         4М1-16-И4                0.58 м2/(Вт*град. С)
  5         4М1-16Ar-К4              0.59 м2/(Вт*град. С)
  6         4М1-16Ar-И4              0.63 м2/(Вт*град. С)

Двухкамерные без покрытия:
  7         4М1-8-4М1-8-4М1          0.49 м2/(Вт*град. С)
  8         4М1-10-4М1-10-4М1        0.51 м2/(Вт*град. С)
  9         4М1-10Ar-4М1-10Ar-4М1    0.49 м2/(Вт*град. С)
  10        4М1-12-4М1-12-4М1        0.53 м2/(Вт*град. С)
  11        4М1-12Ar-4М1-12Ar-4М1    0.56 м2/(Вт*град. С)

Двухкамерные с покрытием:
  12         4М1-8-4М1-8-К4          0.57 м2/(Вт*град. С)
  13         4М1-8-4М1-8-И4          0.61 м2/(Вт*град. С)
  14         4М1-8Ar-4М1-8Ar-К4      0.63 м2/(Вт*град. С)
  15         4М1-8Ar-4М1-8Ar-И4      0.65 м2/(Вт*град. С)
  16         4М1-12-4М1-12-К4        0.61 м2/(Вт*град. С)
  17         4М1-12-4М1-12-И4        0.66 м2/(Вт*град. С)
  18         4М1-12Ar-4М1-12Ar-К4    0.67 м2/(Вт*град. С)
  19         4М1-12Ar-4М1-12Ar-И4    0.72 м2/(Вт*град. С)

Полную расшифоровку формулы стеклопакета можно уточнить в ГОСТах или на нашем сайте в разделе статьи.

Если в кратце, то цифры – это толщина стекла/камеры в мм, а буквы обозначают: М – обычное стекло; К – стекло с т. н. “твердым” покрытием; И – стекло с т. н. “мягким” покрытием; Ar – наполнение аргоном.

“Твердое” покрытие стоит дешевле, его легче обрабатывать, но сопротивление теплопередаче стеклопакета с таким покрытием хуже, чем у стеклопакета с “мягким” покрытием.

Лиц знакомых с теплотехникой может смутить единица измерения величины, характеризующей теплопотери стеклопакетов – в теплотехнике обычно принимается обратная. Удивляться не нужно, здесь все верно – это не коэффициент теплопередачи стеклопакета, а коэффициент сопротивления, то есть обратная величина.

Коэффициент сопротивления теплопередачи стеклопакетов, характерный для описываемой модели окна, находится в таблице посленим и составляет 0. 72 м2/(Вт*град. С).

Сопротивление теплопередаче двухкамерного стеклопакета, применяемого для большинства стандартных окон, который можно принять “обычным”, находится по номером 8.

Сопротивление теплопередаче стеклопакета, принимаемого за обычный, составит 0.51 0.72 м2/(Вт*град. С). Сравнивая эти цифры можно сказать, что предлагаемое окно почти в полтора раза лучше будет сохранять тепло, чем обычный двухкамерный стеклопакет.

В первой строке указана величина, характеризующая теплопроводность стеклопакетов, которые используются в простейших однокамерных окна. Видно, что эта величина в два раза хуже, чем у окна Калеве и в полтора раза хуже, чем сопротивление теплопередаче двухкамерного стеклопакета.

Анализируя первую часть таблицы, которая посвящена коэффициенту теплопередачи стеклопакета с одной камерой, можно заметить, что все однокамерные стеклопакеты с покрытием, даже без наполнения аргоном, показывают лучшие тепловые характеристики, чем обычные двухкамерные.

Но выбирая стеклопакеты следует помнить, теплосопротивление стеклопакетов – это не единственный параметр. Не менее важной является шумоизоляция.

А нормальная шумоизоляция возможна только у многослойных конструкций, таких как двухкамерные или многокамерные.

Кроме этого, двухкамерные стеклопакеты с обычными стеклами стоят дешевле, чем однокамерные с покрытием, особенно с “мягким” покрытием, у которого коэффициент сопротивления теплопередачи стеклопакетов самый высокий.

Так как предлагаемое окно – это окно с двухкамерным стеклопакетом с “мягким” покрытием, у такого окна во-первых, самые низкие теплопотери стеклопакетов, а во-вторых отличная шумоизоляция.

Этим и объясняется несколько высокая цена этой модели окна.

Стеклопакет и коэффициент сопротивления теплопередачи.

14.01.2016

Мы уже не один раз рассказывали о том, какие возможные решения различных проблем предлагает современное окно. И, как правило, многие из этих проблем решаются с помощью стеклопакета.

Тепло дома – это важная составляющая комфортного проживания. И, безусловно, основная задача окна – это сохранить тепло в вашем доме. Сегодня все чаще мы слышим об улучшении энергоэффективности, энергосбережении и тому подобном. Поэтому для думающего хозяина важно рационально использовать свои средства. Выбирая окно, особенно при наличии индивидуального отопления, важно понимать, что поставив, например, энергосберегающий стеклопакет, вы заметно сэкономите.

Так, при сравнении, например, устаревшего двухкамерного стеклопакета с обычными стеклами(4-10-4-10-4) и однокамерного стеклопакета с одним низкоэмиссионным(4-16-4И*) видно, что показатели сопротивления теплопередачи выше у однокамерного энергосберегающего стеклопакета( 0,53>0,47). При этом удельный вес меньше. Соответственно конструкция будет легче и энергоэффективнее.

Стеклопакет	Толщина стеклопакета, мм	Удельный вес, кг/м²	Коэффициент сопротивления теплопередачи, М2°С/Вт *
4-16-4	24	20	0,36
4-16Ar-4И*	24	20	0,65
4С-16Ar-4И*	24	20	0,65
6-14-4	24	25	0,32
6-14Ar-4И*	24	25	0,64
4-10-4-10-4	32	30	0,54
4-10Ar-4-10Ar-4И*	32	30	0,71
6-10-4-8-4	32	35	0,46
6-10Ar-4-8Ar-4И*	32	35	0,69
4-16-4-12-4	40	30	0,51
4-16Ar-4-12Ar-4И*	40	30	0,75
6-14-4-12-4	40	35	0,50
6-14Ar-4-12Ar-4И*	40	37	0,74

Используя более одного энергосберегающего стекла или комбинируя низкоэмиссионные стекла с мультифцнкциональными, выбирая заполнение камер стеклопакета инертным газом (аргоном) мы можем добиться показателя коэффициента сопротивления теплопередачи более 1.

Конечно, энергосберегающее стекло дороже обычного, однако окно быстро окупится в результате экономии на отоплении. Тем не менее, напомним, что, для жилых помещений рекомендовано устанавливать двухкамерные стеклопакеты.

Кроме того, в компании «Русские Окна» вы можете приобрести энергосберегающие(мультифункциональные) окна по цене обычных до 31 января 2016 года.

В Европе уже давно на государственном уровне существуют соответствующие требования по энергоэффективности зданий, в том числе и окон. В России также был предложен законопроект о необходимости контроля и приведения в соответствие жилых зданий по показателям теплосбережения. В 2016 году планируется его вступление в силу.

Исходя из всего вышесказанного, можно сделать простой вывод – правильно подобранный стеклопакет/окно позволит Вам не только сохранить тепло в доме, но и уменьшить траты на отоплении.

Выбирая окна и стеклопакеты компании «Русские окна» вы получаете не только индивидуальный подход и качественный продукт, но и разумную экономию!

Ждем Вас в наших офисах продаж!

Профили пластиковых окон VEKA – Статьи о пластиковых окнах

Компания VEKA AG является крупнейшим производителем пластикового профиля для оконных и дверных конструкций, имеющим дочерние предприятия во многих странах мира, в том числе и в России. Вся продукция компании VEKA имеет единый стандарт качества, независимо от того, сделана она в Германии или в любой другой стране.

Ее филиал в нашей стране, VEKA RUS, выпускает профильные системы, специально предназначенные для использования в сложных климатических условиях, характерных для всей территории России, способные выдерживать экстремально низкие температуры зимой и высокие летом.

Более того, на сегодняшний день VEKA RUS является единственной компанией в нашей стране, выпускающей профили пластиковых окон и дверных конструкций, чья продукция прошла сертификацию в соответствии с европейскими требованиями и получила знак качества RAL.

Для простого потребителя сам по себе профиль не интересен, он предназначен для оптовых покупателей, а именно для предприятий, занимающихся изготовлением светопрозрачных конструкций различного назначения.

Именно для них важно иметь широкий выбор различных профильных систем, отличающихся по ширине, дизайну, цвету, качеству уплотнителя и, наконец, по цене. Все это дает возможность производителям светопрозрачных конструкций делать окна и двери любой формы, размера и цвета, имеющие различные теплоизоляционные и шумопоглощающие свойства.
Разумеется, все это важно и для конечного потребителя, имеющего возможность изготовить окна на заказ по своему желанию и в соответствии со своими финансовыми возможностями. Но еще большее значения для покупателей имеет прочность, надежность и долговечность, купленных ими окон и дверей, присущие всем изделиям, изготовленным из профиля ВЕКА.

Убедиться в этом несложно, достаточно посмотреть на ассортимент компании VEKA RUS . На сегодняшний день это профильные системы:

EUROLINE – классический профиль для оконных и дверных систем
EUROLINE Pro – усовершенствованный профиль для окон и дверей с уникальной уплотнительной системой
PROLINE – новая система в оконном бизнесе
SOFTLINE – пять воздушных камер в профиле рамы, классический дизайн
TOPLINE – система профилей, характеризующаяся прямыми линиями
SWINGLINE –система профилей с характерными закругленными линиями и пятью воздушными камерами
ALPHALINE 90 – система профилей высокого качества, характеризующихся высокой теплоизоляционной способностью
TOPLINE Plus – система характеризуется самыми высокими теплоизоляционными свойствами
SUNLINE – новейшая раздвижная система, предназначенная специально для балконов и лоджий
VEKASLIDE – новейшая система, предназначенная для подъемно раздвижных дверей

Потребителям важно знать, чем отличаются профили пластиковых окон. Для этого нужно рассмотреть технические характеристики каждого из них и провести сравнение.

Количество камер в профиле	4
Установочная ширина системы	58 мм
Сопротивление теплопередаче с установленным армированием	0,64
Размер комбинации рама-створка в световом проеме	96-156 мм
Класс защиты от шума	2:4
Звукоизоляция	VDI 2719
Глубина установки стеклопакета	18 мм
Ширина стеклопакета при установке в раму и в створку	от 4 до 32 мм
Исполнение створок	смешанное и полу-смешанное

Для производителей окон приведенные технические характеристики понятны, а вот для простых потребителей важно знать, что количество камер в профиле означает наличие в его плоскости свободного пространства, образованного ребрами профиля и заполненного воздухом.

Чем больше таких воздушных камер, тем выше термическое сопротивление профиля пластикового окна, а, значит, и выше его способность сохранять домашнее тепло. Но производители профильных систем ВЕКА обращают внимание потребителей на тот факт, что увеличение количества воздушных камер без увеличения ширины профиля бесполезно, эти два параметра неразрывны между собой. В свою очередь ширина профиля определяется по его установочной ширине. В этом профиле всего четыре воздушные камеры, это максимально возможное их количество для данной установочной ширины.

Эта модель профильной системы получила название «классической». Ее установочный размер такой же, как и у традиционных деревянных окон, используемых ранее в Европе. По своим свойствам профиль превосходит эти окна, но незначительно. Его способность удерживать домашнее тепло такая же, а вот герметичность и прочность намного превосходят традиционные окна из дерева.

В доме с окнами из профиля EUROLINE никогда не будет сквозняков, они прочны и надежны. Идеальный вариант для установки на даче, в загородном доме или в квартире, расположенной вдали от шумных улиц и оживленных проспектов.

Количество камер в профиле	4
Установочная ширина системы	58
Сопротивление теплопередаче с установленным армированием (м2С/Вт)	0,64
Размер комбинации рама-створка в световом проеме	109 мм
Класс защиты от шума	2:04
Звукоизоляция	VDI 2719
Глубина установки стеклопакета	18 мм
Ширина стеклопакета при установке в раму и в створку	до 32 мм
Исполнение створок	смешанное и полу-смешанное
Защита от взлома	DIN V ENV 1627 – 1630

Отличительной особенностью этого профиля является наличие специального теплоизоляционного уплотнителя, изготавливаемого методом коэкструзии. Иными словами, уплотнительный материал может играть роль дополнительного слоя теплоизоляционного материала, делая профиль пригодным для использования даже в районах с суровыми зимами.
Изготовленное из него окно будет иметь такие же теплотехнические характеристики, как и изделие из профиля с шестью воздушными камерами, а вот стоить будет намного дешевле. К тому же уплотнитель можно выбрать любого цвета: черного, серого или бежевого.

Единственное, что может насторожить потребителей при выборе окон из этого профиля, так это отсутствие достоверных данных об эксплуатации оконных систем с этим видом уплотнителя, ведь профильные системы EUROLINE Pro «делают свои первые шаги», хотя и очень успешно.

Сравнение профилей пластиковых окон EUROLINE и EUROLINE Pro, позволяет выбрать оптимальное для потребителя решение из двух близких по качеству вариантов.

Количество камер в профиле	4
Установочная ширина системы	70
Сопротивление теплопередаче с установленным армированием (м2С/Вт)	0,75
Размер комбинации рама-створка в световом проеме	112мм
Класс защиты от шума	2:04
Звукоизоляция	VDI 2719
Глубина установки стеклопакета	21 мм
Ширина стеклопакета при установке в раму и в створку	от 4 до 42 мм
исполнение створок	смешанное и полу-смешанное
защита от взлома	DIN V ENV 1627 – 1630

В этом профиле также четыре воздушные камеры, но их геометрический размер больше, чем в предыдущих профильных оконных системах, что позволяет говорить об их более высоком термическом сопротивлении и более полной защите от шума.

К тому же в этом профиле используется особая армирующая система, применение которой делает окна более прочными. В итоге их можно смело устанавливать даже в высотных зданиях, расположенных вблизи автомобильных магистралей, они надежно защитят ваш дом от уличных шумов и с достоинством выдержат порывы сильного ветра.

Единственным недостатком профилей пластиковых окон этого вида следует считать сравнительно низкое сопротивление теплопередаче. Для районов с суровым климатом нужны окна с большим числом воздушных камер.

Количество камер в профиле – 5
Установочная ширина профиля – 70
Сопротивление теплопередаче с установленным армированием (м2С/Вт) – 0,78
Размер комбинации рама-створка в световом проеме от 81 до 158 мм
Класс защиты от шума – 2:4
Звукоизоляция – VDI 2719
Глубина установки стеклопакета – 21 мм
Ширина стеклопакета при установке в раму и в створку – от 4 до 42 мм
исполнение створок – смешанное и полу смешанное
защита от взлома – DIN V ENV 1627 – 1630

Как видите, в этом профиле пластиковых окон уже пять воздушных камер, а это значит, что светопрозрачные конструкции, сделанные из него, надежно сохранят тепло вашего дома. Еще одним достоинством профиля является использование для его изготовления особого высококачественного пластика, имеющего улучшенные эксплуатационные качества.

Количество камер в профиле – 5
Установочная ширина профиля – 70
Сопротивление теплопередаче с установленным армированием (м2С/Вт) – 0,74
Размер комбинации рама-створка в световом проеме от 108 до 176 мм
Класс защиты от шума – 2:5
Звукоизоляции – VDI 2719
Глубина установки стеклопакета – 21 мм
Ширина стеклопакета при установке в раму и в створку – от 4 до 42 мм
исполнение створок – смешанное и полу смешанное защита от взлома – DIN V ENV 1627 – 1630

Это эксклюзивные профили высокого качества, с уникальным модным дизайном. Можно использовать уплотнители нескольких цветов. Предусмотрены специальные ручки, подчеркивающие элегантность и выразительность профиля. Может использоваться для изготовления любых оконных систем: поворотных, поворотно-откидных, раздвижных и штульповых, а также для изготовления дверей в форме «гармошки».

Количество камер в профиле – 5
Установочная ширина профиля – 70
Сопротивление теплопередаче с установленным армированием (м2С/Вт) – 0,77
Размер комбинации рама-створка в световом проеме от 108 до156 мм
Класс защиты от шума – 2:5
Звукоизоляция – VDI 2719
Глубина установки стеклопакета – 21 мм
Ширина стеклопакета при установке в раму и в створку – 42 мм
исполнение створок – смешанное и полу смешанное защита от взлома – DIN V ENV 1627 – 163

Профили пластиковых окон высокого качества с оригинальным внешним оформлением и мягкими округлыми линиями. Идеальный вариант для претворения в жизнь эксклюзивных дизайнерских проектов. Уплотнители из силикона, могут иметь различный цвет.

У профиля SWINGLINE нет недостатков, разве только кому-то не понравятся его приятные обтекаемые линии, но это дело вкуса. К тому же в этом случае можно просто выбрать профиль TOPLINE.

Количество камер в профиле – 6
Установочная ширина профиля – 90
Сопротивление теплопередаче с установленным армированием (м2С/Вт) – 0,94
Размер комбинации рама-створка в световом проеме от 108 до 156 мм
Класс защиты от шума – 2:5
Звукоизоляция – VDI 2719
Глубина установки стеклопакета – 24 мм
Ширина стеклопакета при установке в раму и в створку – от 6 до 42 мм
исполнение створок – смешанное и полу смешанное.

С окнами ALPHALINE 90 можно смело строить дома на крайнем севере, ведь в их профиле шесть воздушных камер при монтажной ширине 90 мм. Они надежно хранят домашнее тепло и не дают никаких шансов сквозняку пробраться в помещение. В этот профиль можно установить трех-камерные стеклопакеты и не сомневаться при этом в их надежности и прочности.

Установочная ширина системы – 104
Ширина светового проема 130 мм
Сопротивление теплопередаче с установленным армированием (м2С/Вт) – 1,37
Коэффициент Uw менее 0,8 W/m2K
Класс защиты от шума – 2:3
Звукоизоляция – VDI 2719
Глубина установки стеклопакета – 33 мм
Ширина стеклопакета при установке в раму и в створку – 44 мм
исполнение створок – смешанное

Особое предложение от фирмы ВЕКА Рус с уникальными теплоизоляционными свойствами. Возможна также установка дополнительных элементов, препятствующих взлому. Профиль имеет особую форму сечения, увеличение которого позволило получить самые высокие показатели теплового сопротивления. Идеальное предложение для состоятельных людей и для тех, кто выбирает лучшее.

При этом для эксклюзивных моделей, для которых использовался, например, профиль пластиковых окон TOPLINE, предлагаются специальные варианты ручек и силиконовый уплотнитель цвета карамели.

Установочная ширина профиля -58мм
Остекление- двойное и одинарное
Система- многокамерная
Сопротивление теплопередаче с установленным армированием(м2С/Вт)-0,37

Эта профильная система специально предназначена для остекления балконов и лоджий любой формы, устройства террас и зимних садов.

Она сравнительно недорога, но при этом позволяет надежно защищать помещения от ветра. Ее недостатком является сравнительно низкий коэффициент теплового сопротивления, поэтому для изготовления обычных окон этот профиль лучше не использовать.

Створка:
Количество камер в профиле-5
Монтажная ширина 70мм
Высота профиля 50мм
Рама:
Количество камер в профиле 7
Монтажная ширина 100мм
Высота профиля 50мм
коэффициент теплопередачи двери до 0,8 Вт/м²K

Система состоит из створки и рамы и является инновационным решением для изготовления раздвижных и подъемных дверей. Используются специальные силиконовые уплотнители и фальцевая система уплотнения. Скольжение по направляющим обеспечивается специальным тефлоновым покрытием.

Кроме того, фирма Века предлагает широкий ассортимент профилей с покрытием различного цвета из высококачественного прочного материала. На сегодняшний день покупателям предлагается 36 цветовых оттенков профиля. При этом возможна имитация природных материалов: массива дерева и камня (посмотрите, от чего еще зависит цена на профили пластиковых окон).
Покупая окна и двери из профиля ВЕКА, Вы можете быть уверены, что приобретаете абсолютно безвредные и экологически безопасные изделия. Их можно использовать в любых климатических условиях, не опасаясь повреждения изделия из-за перепада температур или дождей.
Уход за такими окнами предельно прост. Их достаточно периодически протирать влажной тканью, при этом не нужны специальные чистящие средства или полироли. Впрочем, при желании можно использовать любые моющие средства, поверхность всех профилей ВЕКА устойчива к воздействию как кислотных, так и щелочных сред.
Светопрозрачные конструкции из профилей ВЕКА могут применяться как в офисных зданиях и производственных цехах, так и в жилых домах и помещениях, предназначенных для детей.
Найти недостатки профильных систем ВЕКА практически невозможно и причина этого не в том, что их плохо ищут, а в том, что их просто нет!

Объединение ВЕКА ТРЭЙД предлагает продукцию, изготовленную из самых популярных профилей пластиковых окон компании VEKA.

характеристики и свойства остекления, цены на стеклопакеты

Что влияет на свойства стеклопакета и сколько это стоит:

Каждый лист стекла в стеклопакете создает преграду на пути шума. Образуемая между двумя стеклами камера служит естественным теплоизолятором. При увеличении числа стекол – увеличиваются и изолирующие свойства.

Максимальное количество стекол в стеклопакете ГОСТ не нормирует. Тем не менее, у стеклопакета с большим числом стекол есть свои недостатки.

При увеличении листов стекла – увеличивается вес конструкции и снижается светопропускание окна. Цена, естественно, тоже увеличивается.

Вес стеклопакета определяется весом его стекол. Однокамерный стандартный стеклопакет (2×4 мм) весит примерно 20 кг/кв.м
Двухкамерный стандартный стеклопакет (3×4мм) весит 30 кг/кв.м. Таким образом легко высчитать вес 1 мм стекла площадью 1 кв. метр – 2,5 кг.

Двухкамерный или трехкамерный стеклопакет

Что лучше 4 стекла или 3 стекла?

Двухкамерный или однокамерный стеклопакет

Что лучше 3 стекла или 2 стекла?

Стекла тоньше 4 мм для жилищного остекления не используются в виду высокой хрупкости. Однако чем меньше вес стеклопакета, тем меньше изнашивается фурнитура и тем исправнее прослужит окно. Подробнее в материале: Лишний вес – причина поломки окна

На что влияет толщина стекла

Чем толще стекло используется в стеклопакете, тем лучше стеклопакет изолирует от шума.

Толщина стекла	Вес 1 м²	Звукоизоляция
4 мм	10 кг	28-30дБ
5 мм	12,5	29-31дБ
6 мм	15 кг	30-32дБ
8 мм	20 кг	32дБ

Звукоизоляция

Для звукоизоляции, согласно лабораторным испытаниям, подходят конструкции в изготовлении которых используется толстое листовое стекло или многослойное стекло.

Характеристика звукоизоляции стеклопакетов расчетная

Формула	Звукоизоляция по отношению к прямому шуму воздушных судов Rw, dB
4 мм	30
4М1-16-4М1	30
8 мм	32
4М1-10-4М1-10-4М1	33
4М1-16Ar-4М1-14Ar-И4	33
6CGSolar-16Ar-4М1-14Ar-И4	36
44.1М1-14-4М1	40
44.1М1-12-66.1М1	47

44.1 – два стекла 4 мм с ПВБ пленкой между стеклами.
66.1 – два стекла 6 мм с ПВБ пленкой между стеклами

Как видно, 8-ми миллиметровое стекло лучше изолирует от шума (32 дБ), чем однокамерный стеклопакет 4М1-16-4М1 (30 дБ).

Подробнее: Лучшие по показателю звукоизоляции стеклопакеты

Низкоэмиссионные стекла

Низкая эмиссия – способность отражать тепловое излучение. Чем меньше коэффициент эмиссии – тем лучше материал отражает энергию, а значит является лучшим теплоизолятором.

В отечественном ГОСТ 24866-2014 применяется характеристика “Приведенное сопротивление теплопередаче”- обратная коэффициенту эмиссии. Чем выше сопротивление теплопередаче – тем лучше теплоизолирующая способность стеклопакета.

Существуют низкоэмиссионные стекла с жестким и мягким покрытиями.

Низкожмисионное К-стекло (стекло с жестким покрытием) может использоваться покрытием наружу, так как оно устойчиво к атмосферному воздействию и истиранию. Может быть закаленным.
Низкоэмисионное И-стекло (стекло с мягким покрытием) используется только покрытием внутрь пакета – оно не устойчиво к внешним воздействиям, но имеет лучшие теплоизолирующие свойства (почти в 1,5 раза).

Обозначаются стекла в стеклопакете окна: 4k и 4i соответственно, где 4 – значение толщины стекла в миллиметрах.

Мягкое низкоэмиссионное покрытие (i-стекло) используется для изготовления теплосберегающих и энергосберегающих стеклопакетов чаще.

Низкоэмиссионное стекло

Низкоэмиссионное стекло (Low Emission) со специальным теплоотражающим напылением работает по принципу термоса: изолирует от внешней среды, сохраняя температуру внутри.

Нанесенное на поверхность стекла покрытие сохраняет прозрачность и, в отличие от пленок, не может отклеиться. Само покрытие может быть нанесено :

на внешнее стекло (внутрь камеры) – для лучшего теплоотражения на улицу;
на внутреннее стекло (внутрь камеры) – для лучшего теплоотражения в помещение.

Видео: производство низкоэмиссионных стекол для стеклопакета

Теплоизоляция

Для лучшей теплоизоляции стеклопакета сегодня используются специальные теплоотражающие стекла с низкой эмиссией тепла (Low E), низкоэмиссионные, о которых мы уже упоминали. Самый распространенный вид низкоэмиссионных стекол – с мягким напылением серебра. В формуле стеклопакета обозначается буквой “И”.
Как отличить энергосберегающий стеклопакет от обычного

По ГОСТ 30674-99 стеклопакет из двух стекол, одно из которых низкоэмиссионное, – лучше стеклопакета из трех стекол по главному параметру – сопротивлению теплопередаче. Чем выше значение – тем лучше конструкция защищает от холода.

Ниже в таблице приведены характеристики теплоизоляции оконных блоков c типовым стекольным заполнением. Детально ознакомиться с теплоизоляционными свойствами стеклопакетов можно по ссылке: теплоизоляция стеклопакетов.

Формула стеклопакета	Сопротивление теплопередаче м²С/Вт
4М1-16-4М1	0,35 (ГОСТ)
4М1-16-И4	0,58 (ГОСТ)
4М1-16Ar-И4	0,63 (ГОСТ)
4М1-10-4М1-10-4М1	0,51 (ГОСТ)
4М1-16Ar-4М1-14Ar-И4	0,95 (расчетное)
6CGSolar-16Ar-4М1-14Ar-И4	1,45 (расчетное)

Теплосберегающий стеклопакет для теплых окон VEKA

C появлением низкоэмиссионного И-стекла теплопотери через окна существенно сократились. В быту стали употребляться выражения “теплые окна”, “теплый стеклопакет”, теплосберегающий стеклопакет.

Влияние стеклопакета на теплозащитные свойства окна VEKA Softline 70
Расчетные значения, согласно конфигуратору Guardian

Формула стеклопакета	Сопротивление теплопередаче м²С/Вт
4М1-16-4М1-14-4М1	0,59
4М1-16-4М1-14-И4	0,83
4М1-16Ar-4М1-14Ar-И4	0,97
4CGSolar-16-4М1-14-4М1	0,85
4CGSolar-16Ar-4М1-14Ar-4М1	1,00
4CGSolar-16-4М1-14-И4	1,17
4CGSolar-16Ar-4М1-14Ar-И4	1,45

Окна с теплосберегающим стеклопакетом можно посоветовать для всех теплолюбивых хозяев.

Однако, что делать, если в жаркие дни вы ощущаете чрезмерный нагрев воздуха? Такому помещению нужны специальные стеклопакеты – стеклопакеты, способные отражать тепловую солнечную энергию наружу.

Светопропускание, защита от солнца и УФ излучения

Желание сделать окна максимально изолирующими может привести к тому, что сама прозрачность конструкции будет потеряна.
Каждый дополнительный лист стекла в среднем на 10% ухудшает прозрачность вашего окна. Также на светопропускание влияет само стекло (низкоэмиссионное стекло хуже обычного пропускает свет, а специальное просветленное стекло – лучше обычного).

Характеристика стекол и стеклопакетов по пропусканию света и УФ излучения, расчетная

Формула	Пропускание света τ_v(%)	Солярный фактор g (%)	Пропускание УФ лучей τ_uv(%)
4 мм	90	88	75
8 мм	88	82	66
4М1-16-4М1	83	80	60
4М1-10-4М1-10-4М1	76	72	50
4М1-16Ar-4М1-14Ar-И4	73	60	30
6CGSolar-16Ar-4М1-14Ar-И4	58	38	14

При этом, как видно из таблицы, стекло триплекс 8 мм не значительно уменьшает прозрачность, в отличие от двух стекол по 4 мм в конструкции стеклопакета.

Окна с 4 стеклами по 4 мм почти на 40% лишат дом естественного освещения.

Высокое светопропускание – важный фактор для нормальной жизнедеятельности. Тем не менее с солнечным светом в дом проникает солнечная энергия, которая способна нарушить микроклимат помещения, негативно воздействует на декоративную отделку помещения и мебели.

Солнцезащитные стекла и стеклопакеты

Солнцезащитный стеклопакет с применением напыления тонкого слоя оксида титана позволяет создать преграду на пути у тепловых солнечных волн. Снаружи такой стеклопакет обладает легким зеркальным глянцем, а изнутри прозрачен как обычное стекло.

Ключевая роль солнцезащитного стеклопакета:

Снижается нагрев помещения солнцем
Снижается выгорание мебели и интерьера

Солнцезащитные свойства стеклопакета определяет стекло с защитой от солнечной энергии, снижающее “солярный фактор”.

Солярный фактор (солнечный фактор) обозначается в документации “g” и указывает процент от солнечной энергии, проходящей сквозь стеклопакет.

Чем солярный фактор ниже, тем лучшую защиту от солнца обеспечит стеклопакет. Например, солярный фактор в 40% указывает на то, что лишь 40% солнечной энергии пропускает стеклопакет.

Значение этого параметра напрямую связано с степенью защиты от ультрафиолетового излучения. Солнцезащитные стекла с низким солнечным фактором устанавливаются для помещений с произведениями искусства, чтобы избежать их выцветание от УФ излучения. В отличие от тонированных стекол, солнцезащитные стекла нового поколения прозрачны для видимого глазу света.

Энергосберегающий стеклопакет с мультифункциональным стеклом

Следующим этапом развития технологии стало совмещение в напылении сразу двух свойств: теплосбережения и солнцезащиты. Удачным решением стали так называемые мультифункциональные энергосберегающие стеклопакеты – прозрачные для света и непроницаемые для жары и холода.

Присутствие двойного напыления – титана и серебра – дает двойной эффект: экономия энергии происходит и летом и зимой:

Летом нет необходимости в дополнительном кондиционировании.
Зимой не тратятся средства на отопление.

Все свойства мультифункционального стеклопакета

Узнайте сколько стоят пластиковые окна с мультифункциональным стеклопакетом прямо сейчас используя онлайн калькулятор пластиковых окон .

Для расчета точной цены по проекту отправьте сообщение через “обратную связь” в разделе “Контакты”.”

И-стекло и мультифункциональное: какое лучше, в чем отличие?

И – стекло – низкоэмиссионное стекло с высокой способностью отражать инфракрасное (тепловое) излучение.

Мультифункциональное – стекло – стекло, сочетающее в себе две функции. Первая – способность И-стекла отражать инфракрасное (тепловое) излучение. Вторая – способность солнцеотражающего стекла отражать тепловую энергии солнца.

Сравнение И-стекла (ClimaGuard N) и Мультифункционального стекла (ClimaGuard Solar)

Формула	Пропускание света τ_v(%)	Солярный фактор g (%)	Пропускание УФ лучей τ_uv(%)	Сопротивление теплопередаче м²С/Вт
4М1-16Ar-4М1-14Ar-И4	73	60	30	0,95 (расчетн.)
4CGS-16Ar-4М1-14Ar-4M1	62	40	24	1,0 (расчетн.)

Вывод: мультифункциональное стекло в стеклопакете делает его не только теплосберегающим, но и лучше затеняет помещение, сохраняет его от жары.

Тонированные стекла и стеклопакеты

В остеклении домов, витрин, при устройстве офисных перегородок внутри помещений также часто используются тонированные стекла, как и в тонировке стекол автомобилей. Как правило, используется одно окрашенное в массе стекло, реже два стекла в составе одно- и двухкамерного стеклопакета. Таким образом можно достичь требуемой степени декоративного и защитного оформления.

Для каких целей используется тонированное (окрашенное) стекло в стеклопакетах:

Внешнее оформления остекления в соответствии с архитектурным проектом;
Защита от подсматривания;
Внутреннее затенение помещения.

Необходимое цветовое решение, помимо окрашенного в массе стекла, может быть найдено за счет поклейки тонирующей или зеркальной пленки.

Преимущества тонированного в массе стекла	Преимущества пленки
Тонированный стеклопакет включает окрашенное в массе стекло. Исключено отслаивание пленки и появление пузырьков воздуха и иных визуально видимых дефектов в процессе эксплуатации.	Тонировочная пленка служит упрочняющим элементом и может использоваться для создания безопасного безосколочного остекления. Тонированный стеклопакет таким свойством не обладает.

Важным отличием тонированного стеклопакета от солнцезащитного является существенное снижение проникновения видимого света. Попадающий в помещение свет в технической документации указывается в процентах (по ГОСТ обозначается τ_v(%)). С тонированным стеклом светопропускание составляет до 20-30%, тогда как с солнцезащитным прозрачным стеклом в двухкамерном стеклопакете светопропускание не опускается ниже 50%.

Противоударные стеклопакеты

Для обеспечения высоких показателей по безопасности: защите от удара, разбития и пр., – применяются специальные типы стеклопакетов – противоударные.

Стойкость к удару может обеспечиваться применением одного из типов защитных стекол в составе стеклопакета:

Закаленное стекло – стекло с лучшей в 2-3 раза, по сравнению с обычным стеклом, стойкостью к удару;
Ламинированное стекло – стекло с противоударной пленкой, поклеенной на одну из поверхностей;
Армированное стекло – стекло внутри которого стальная сетка;
Многослойное стекло триплекс – несколько слоев листового стекла, склеенных между собой поливинилбутеральной пленкой или смолой (в первом случае речь идет о пленочном ламинировании триплекса, во втором – жидкостном).

Говоря о различиях в производстве триплекса следует учитывать следующее:

– Поскольку при изготовлении триплекса методом пленочного ламинирования одна из стадий – подогрев до температуры 80-90 градусов Цельсия, – использование низкоэмиссионных стекол в составе пленочного триплекса не рекомендуется (нагрев может испортить покрытие). Изготовление низкоэмиссионного триплекса по технологии жидкостного ламинирования возможно.

Противоударные стеклопакеты подробнее

<p>Видео: пластиковые окна и стеклопакеты</p>

Особые свойства стеклопакетов

Герметично соединенные в стеклопакете стекла позволяют придать остеклению качественно новые характеристики. С практической точки зрения такая конструкция удобнее так как мыть стекла изнутри нет необходимости – они остаются чистыми в течение всего срока службы изделий, что для современных пластиковых окон составляет примерно 60 лет в умеренной климатической зоне.

Современные технологии производства стекол позволяют вводить новые типы остекления за счет использования различных декоративных, защитных и физических свойств. В частности одним из наиболее перспективных считаются разработки самоочищающихся стеклопакетов.

Самоочищающиеся стеклопакеты – стеклопакеты с гидрофобным покрытием, которое благодаря отталкивающему молекулы воды свойству сохраняет стекло чистым существенно дольше, в сравнении с обычным стеклом.

Греющие стеклопакеты или стеклопакеты с элетрообогревом стекла – стеклопакеты в которых устанавливается специальное многослойное стекло с структурированным токопроводящим слоем. При циркуляции тока по проводнику стекло способно выделять тепло до +50 ⁰C. Подробнее.

Огнестойкие стеклопакеты – или противопожарные стеклопакеты, представляют собой конструкцию с участием многослойного стекла и огнезащитных прослоек. Такая прослойка при высоких температурах образует плотную твердую пену, защищающую от распространения пламени за счет удержания осколков стекла на месте и препятствует тепловому излучению от очага пожара.

Декоративные стеклопакеты – внутрь стеклопакета для визуального разделения на секции могут быть встроены шпросы (раскладка). Для ценителей узорного рисунка стеклопакет может быть украшен орнаментом, витражным узором в стиле витража тиффани.

Стеклопакеты с встроенными жалюзи – особенно востребованы в медицинских учреждениях, где высокие требования к гигиене из-за санитарных норм. Обычные жалюзи не подходят для оборудования ими помещений – они никак не защищены от статической пыли, в отличие от встроенных. Герметичная камера в стеклопакете служит надежным изолятором от загрязнения, тогда как управление жалюзи вынесено наружу.

Размер камеры и газ в стеклопакете

Размер камеры – расстояние между стеклами в стеклопакете – также оказывает влияние на его свойства. От того, чем заполнена эта камера - воздухом или инертным газом – также зависит теплоизоляция (см. результаты испытаний стеклопакетов с аргоном).

Принято считать что внутри стеклопакета вакуум, что в корне неверно, так как в таком случае стеклопакет просто лопнул бы сразу после выхода с конвейера под воздействием атмосферного давления.

На самом деле внутри стеклопакета обычный (осушенный) воздух или специальный инертный газ.

На что влияет размер камеры

Улучшение звукоизоляции	Нет
Улучшение теплоизоляции	Да (+50%)

Улучшение теплоизоляции происходит с увеличением расстояния между стеклами – от 8 до 24 мм. Дистанция между стеклами менее 8 мм, например, 6 мм, допускается по ГОСТ 24866-2014 “Стеклопакеты клееные” только для стеклопакетов внутреннего остекления.

В двухкамерном стеклопакете увеличение дистанционной рамки более 16 мм ведет к обратному эффекту – теплоизоляция снижается.

Формула	Пропускание света τ_v(%)	Солярный фактор g (%)	Пропускание УФ лучей τ_uv(%)	Сопротивление теплопередаче м²С/Вт
4CGS-6Ar-4М1-6Ar-И4	59	39	15	0,88 (расчетн.)
4CGS-16Ar-4М1-14Ar-И4	59	39	15	1,45 (расчетн.)
4CGS-18Ar-4М1-18Ar-И4	59	39	15	1,43 (расчетн.)
4CGS-16Ar-4М1-24Ar-И4	59	39	15	1,41 (расчетн.)

Некоторые наблюдения демонстрируют увеличение теплоизоляции при увеличении ширины камеры, но при незначительной разнице температур стекол, ограничивающих камеру. Широкая дистанция между стеклами предпочтительнее, когда эта камера – вторая в стеклопакете, то есть расположена ближе к помещению.

Для лучшей теплоизоляции эффективно заполнить камеру газом, более плотным чем воздух. В частности, повышает изоляционные свойства стеклопакета закачивание аргона. Подробнее: Зачем нужен газ в стеклопакете

Дистанционные рамки в стеклопакете

Разделяющие стекла в стеклопакете рамки выполняют одновременно несколько функций:

формируют теплоизоляционную воздушную камеру,
заполненный в рамки силикагель осушает внутрикамерный воздух,
декоративную – может быть выбран один из нескольких цветов.

Дистанционные рамки различаются по типу и материалу из которого изготовлены. Наиболее распространенные: пластиковые, алюминиевые, комбинированные (TGI).

Материал, например алюминий, применяемый в производстве рамки – хороший теплопроводник. Пластик – напротив, теплоизолятор. В зависимости от заказанного в производство стеклопакета, а точнее типа рамки, может возникать (или не возникать) мостик холода и запотевание. Дистанционные рамки для стеклопакета и их свойства

Как читать формулу стеклопакета

Каждый стеклопакет имеет строение, определяемое формулой. Это своеобразный паспорт изделия, по которому можно понять из каких материалов он изготовлен.

Например: 6М1-10-4М1-10Ar-И4

где, читается слева-направо:
6 – толщина внешнего стекла 6 мм;
М1 – марка стекла М1;
10 – дистанционная рамка толщиной 10 мм;
4 – толщина внутреннего стекла 4 мм;
М1 – марка стекла М1;
10 – дистанционная рамка толщиной 10 мм;
Ar – заполнение камеры инертным газом Аргон;
И – нанесение низкоэмиссионного мягкого (И) – покрытия на внутреннюю (к камере) поверхность стекла;
4 – толщина внутреннего стекла 4 мм.

При указании считается стекло крайнее левое – внешнее (уличное), крайнее правое – интерьерное (в помещение)

4М1-10Ar-4М1-10Ar-И4 — двухкамерный стеклопакет 32 мм, энергосберегающий слой есть только на внутреннем стекле + аргон в двух камерах.

Другие варианты популярных формул двухкамерных стеклопакетов:

4EnergyL-14Ar-4-14Ar-4И – мультифункциональное прозрачное стекло Energy Light + одно и-стекло + в двух камерах шириной по 14 мм газ аргон.

4PhBr-20Ar-4-20Ar-4И – феникс бронза или тонированное “в массе” стекло бронзового цвета + два аргона + и-стекло в стеклопакете толщиной 52 мм.

4STR35SISR-10ar-4-10ar-4И – это стеклопакет с серебряной тонировочной пленкой с аргоном в двух камерах и одним и-стеклом, 32мм.

4-14-4-14-4 — обычный стеклопакет толщиной 40 мм, где нет ни энергосберегающего напыления, ни заполнения аргоном.

4-10-4-10Ar-4i — один энергосберегающий слой и аргоном заполнена только внутренняя камера.

4PhCl-12ar-4-12ar-4.4.1 – бесцветное феникс-стекло (Phoenix Clear, просветлённое, обладает зеркальностью) + стекло триплекс (стратобель, многослойное стекло, повышенная ударопрочность и звукоизоляция) + аргон в двух камерах, 2-камерный стеклопакет (3 стекла), толщина стеклопакета 40мм.

Цены на стеклопакеты

Объективная цена стеклопакета определяется теми материалами, которые использовались для его производства. Чем более дорогие комплектующие – тем стоимость будет выше. Так, в частности, двухкамерный стеклопакет будет дороже однокамерного, а однокамерный с мультифункциональным стеклом и заполненный аргоном будет дороже обычного двухкамерного.

Цены на стеклопакеты за квадратный метр:

Цены на стеклопакеты

Обратитесь к специалисту оконной компании Бизнес-М за дополнительной консультацией по телефону или через обратную связь на сайте в разделе Контакты.

О стеклопакетах подробнее:

Выбрать пластиковые окна со стеклопакетом »

Спасский район

Глава местного самоуправления Спасского муниципального района

Бирюкова Татьяна Валентиновна

Председатель Земского собрания Спасского муниципального района

Хашкин Фёдор Борисович

Дорогие друзья!

Мы искренне рады приветствовать Вас на страницах официального сайта администрации Спасского муниципального района. Спасский район – сельскохозяйственный район, расположенный на юго-востоке лесостепного Правобережья Нижегородской области. Площадь района – 707 кв. км, или 70,7 тыс. га. Из них 54.4 тыс. га (77%) занято сельскохозяйственными угодьями (пашней, сенокосами, пастбищами), небольшими островками между которыми разбросаны леса (всего 6,7 тыс. га, или 9,5% площади района).

Административный центр Спасского района – село Спасское – является одним из старинных населенных пунктов Нижегородской области (основано в 1399 году) с типичными для районной «столицы» организациями, учреждениями и предприятиями обрабатывающей промышленности. Но есть у этого села и особые приметы. Даже его географическое положение примечательно: улицы разбросаны на семи холмах, точь-в-точь как в Москве или Древнем Риме.

Надеемся, что первое знакомство с нашим сайтом вызовет Ваш искренний интерес к Спасскому району, положит начало плодотворному и взаимовыгодному сотрудничеству. В настоящее время главная цель районной власти – обеспечить дальнейшее развитие Спасского района, поднять благосостояние его жителей. О том, как это будет достигаться в повседневной работе администрации района можно узнать, посетив страницы нашего официального сайта.

Хочется верить, что обновленный официальный сайт Спасского муниципального района поможет Вам найти ответы на интересующие Вас вопросы и окажет вам помощь в разрешении многих проблем.

Администрация Спасского муниципального района Нижегородской области доводит до сведения граждан и организаций информацию о переходе на работу в системе электронного документооборота с использованием электронной подписи должностных лиц. При этом обращаем внимание, что бумажная копия документа, подписанного электронной подписью, идентична электронному документу и оформляется на бланке с изображением герба Нижегородской области с проставлением отметки об электронной подписи должностного лица в соответствии с требованиями ГОСТ Р 7.0.97−2016 «Организационно-распорядительная документация. Требования к оформлению документов».

Дата публикации 01.08.2019 г.

Новейшие окна с высокой изоляцией почти так же эффективны, как стены

Традиционно окна были самым слабым звеном энергоэффективности в ограждающих конструкциях здания, а первые одинарные оконные проемы были самыми вопиющими нарушителями. Согласно www.efficientwindows.org, окна с одинарным остеклением с прозрачным стеклом обеспечивают «максимальную передачу энергии (например, теплопотери или приток тепла в зависимости от местных климатических условий) при максимальной пропускании дневного света». Неудивительно, что в жилой архитектуре такие окна практически исчезли.

Стандартным сегодня является низкоэмиссионное окно с двойным остеклением и изоляцией между стеклами. Значительное улучшение по сравнению с одинарным стеклом, изолированные окна лучше предотвращают потерю тепла и приток тепла, сохраняя внутреннюю температуру дома относительно стабильной. В зависимости от вашего региона страны, такое окно – если оно имеет рейтинг Energy Star – имеет коэффициент U (скорость теплопередачи и показатель того, насколько хорошо изолирует окно) от 0,30 до 0,60 и коэффициент солнечного тепла ( который указывает, насколько хорошо окно блокирует тепло, вызванное солнечным светом) 0.27 до 0,40. Тем не менее, лучшее двухкамерное окно неадекватно внешней стене.

В последние годы набирает обороты новое поколение окон – так называемые сверхвысокопроизводительные изделия, и все стало довольно интересно. Окна обычно вдвое эффективнее, чем двухкамерные, а некоторые сокращают разрыв в производительности между проемом и стеной, на которой они установлены.

Ранее в этом году компания Ply Gem Windows из Кэри, Северная Каролина, представила серию R-5, версию высокоэффективного окна компании.«Окна с коэффициентом R, равным 5, являются одними из самых энергоэффективных окон, коммерчески доступных в США», – заявила компания во время запуска. «Для сравнения, окна с рейтингом Energy Star обычно имеют R-значение 3. При увеличении R-value с 3 до 5 средние потери тепла через окно снижаются на 30-40 процентов». Разработанные для проектов нового строительства и замены окон, коэффициент U может достигать 0,15.

Ply Gem – не единственная компания, производящая продукцию со сверхвысокой эффективностью.Среди других производителей – компания Andersen Windows and Doors из Бэйпорта, штат Миннесота; Кламат Фоллс, штат Орегон, Джелд-Вен; Горелл Энтерпрайзис в Индиане, штат Пенсильвания; MI Doors and Windows в Граце, штат Пенсильвания; «Серьезная энергия» из Саннивейл, Калифорния; и Marvin Windows and Doors в Варроуде, Миннесота, среди многих других.

Технологические препятствия

Некоторые критики говорят, что окна R-5 все еще отстают от времени, особенно потому, что доступна технология для производства окон с гораздо более высоким рейтингом производительности.Например, компания Serious Energy поставила перед отраслью задачу не делать более значительных достижений в области энергоэффективности и довольствоваться традиционными продуктами с низким энергопотреблением. «Окна с двойным остеклением были изобретены еще в 1865 году. Так что в 1870 году они были действительно лучшими в своем классе», – публично заявил президент и главный исполнительный директор Serious Energy Кевин Сураче. «Но я думаю, 140 лет спустя, и мы называем это энергоэффективным?»

Сураче говорит, что все окна должны работать не ниже R-5, но он считает, что R-7 должен (и будет) стандартом.Компания, со своей стороны, производит одни из самых эффективных продуктов на рынке, в том числе изделия из стекловолокна и винила в диапазоне от 5,9 до 11,1 долларов США.

Окна R-5 – это наименее производительный продукт, который предлагает Intus Windows. Управляющий директор Ауримас Сабулис говорит, что проблема большинства оконных компаний заключается в том, что их продукция недостаточно универсальна, чтобы быть эффективной в Соединенных Штатах. По его словам, Intus специализируется на производстве окон с высокими эксплуатационными характеристиками, которые подходят для любого региона страны.«Одно решение не подходит для всех», – отмечает он. «В США семь различных климатических зон».

Intus, производитель из Литвы, который недавно открыл подразделение в США в Вашингтоне, округ Колумбия, предлагает цельнодеревянные и облицованные алюминием деревянные окна со значением R до 10. Компания также производит продукцию, сертифицированную для пассивного дома. вот почему студенты Новой школы дизайна Парсонса; Миланская школа международных отношений, управления и городской политики в Новой школе; Технологический институт Стивенса выбрал окна для своего проекта Empowerhouse, который стал участником конкурса Solar Decathlon 2011 года.

«Окна Intus дают нам общий годовой прирост энергии», – говорит Лаура Бриггс, руководитель факультета и председатель отдела устойчивой архитектуры в Parsons. «Наша команда тщательно проанализировала размер и расположение окон, чтобы в полной мере использовать солнечное излучение и дневное освещение для повышения комфорта и соответствия стандартам пассивного дома». Бриггс добавляет, что правильный размер окон также был экономичным. «Окна Intus представляют собой красивые деревянные рамы, которые тщательно спроектированы специально для уменьшения тепловых мостиков за счет небольшого количества проводящих разрывов в раме», – объясняет она.«Они предотвращают проникновение воздуха из-за полностью закрытых створок, а тройная панель дает нам значения U, которых мы хотели достичь».

Министерство энергетики заявляет, что не существует специального определения окон с «высокой изоляцией», но, по словам агентства, этот термин обычно относится к окнам с U-фактором около 0,2 или меньше для стационарных блоков (вентиляционные блоки должны соответствовать 0,22). «Обычно это трехкамерные окна с расширенными функциями, такими как газовые наполнители, подвесные пленки, передовые распорки и низкоэмиссионные покрытия», – говорится в заявлении Министерства энергетики США.«Коэффициент U измеряет изолирующие способности окна; чем ниже коэффициент теплопередачи, тем меньше потери тепла через окно ». Хороший коэффициент теплопроводности окон делает их идеальными для холодного климата, когда вам нужна лучшая изоляция и сопротивление тепловому потоку, но некоторые архитекторы также используют эти изделия в теплом климате.

Архитектор Эрик Льюис, AIA, LEED AP, использовал окна в рядном доме в Балтиморе, когда он хотел сохранить виды с большими стеклянными проемами и высокой производительностью. «Из-за ориентации [северной стороны дома] мы использовали окна с тройной изоляцией, поэтому мы все равно получили бы нашу R-ценность, много видов и открытости», – говорит Льюис, старший научный сотрудник Alexander Design Studio в Элликотте. Город, мкр.

Прайси Эндевор

Несмотря на восторженные отзывы архитекторов и рекомендации Министерства энергетики, сверхвысокопроизводительные окна все же имеют некоторые недостатки. Поскольку во многих высокоэффективных изделиях используется конструкция из трех окон, изделия могут быть толще и тяжелее, чем традиционные блоки, поэтому вам придется тщательно решать детали окон. Но стоимость может быть самым серьезным препятствием: продукты дороже в производстве и, как следствие, дороже покупать. Сабулис из Intus Windows говорит, что его компания, по крайней мере, решила эту проблему.

«Мы придумали, как делать окна с тремя стеклами с минимальными затратами», – говорит он. Не раскрывая никаких секретов, Intus утверждает, что предлагает продукцию на 20-30 процентов дешевле, чем у других производителей, что означает, что типичное окно размером 4 на 2 фута будет стоить примерно от 300 до 400 долларов.

Тем не менее, высокоэффективные окна стоят дорого – от 70 долларов за квадратный фут до 150 долларов за квадратный фут для некоторых брендов – что является основной причиной того, что Министерство энергетики запустило программу массовых закупок высокопроизводительных Windows.«Целью программы является расширение рынка окон с высокой изоляцией и штормовых окон с низким энергопотреблением за счет снижения рыночных барьеров и предложения оконной продукции по привлекательным ценам, что сделает окна с высокой изоляцией более доступными», – говорится в сообщении агентства.

Подробнее о Ply Gem Windows

Найдите продукты, контактную информацию и статьи о Ply Gem Windows

Техническая информация | Стекло и теплоизоляция

Теплообменник

Всякий раз, когда существует разница в температуре между поверхностями, тепло будет перемещаться из более теплой области в более прохладную.
Это верно для всех поверхностей. Однако особенность глазурованной поверхности состоит в том, что она также прозрачна для солнечного излучения, что приводит к свободному притоку тепла.

Теплообмен через поверхность

Тепло передается через поверхность и, следовательно, теряется любым из трех способов:

– теплопроводность – это передача тепла внутри тела или между двумя телами, находящимися в прямом контакте. Во время этого типа передачи физически материал не перемещается.
Тепловой поток между двумя гранями листа стекла зависит от разницы температур между гранями и теплопроводности материала.
Коэффициент теплопроводности стекла: Ï = 1,0 Вт / (м · К)

– конвекция – это передача тепла между поверхностью твердого тела и жидкостью или газом. Этот тип передачи предполагает движение через циркуляцию.

– излучение – это передача тепла излучением между двумя телами при разных температурах.

При температуре окружающей среды это излучение происходит в инфракрасной полосе спектра с длинами волн более 5 мкм. Он пропорционален излучательной способности этих тел.
– коэффициент излучения связан с характеристиками поверхности тела. Чем ниже коэффициент излучения, тем слабее теплопередача.
Нормальная излучательная способность стекла εn составляет 0,89. Некоторые типы стекла можно модифицировать с помощью покрытия с низким коэффициентом излучения, и в этом случае εn может составлять всего 0,02.

Коэффициенты поверхностного обмена

Поверхность будет обмениваться теплом с воздухом, с которым она контактирует, за счет теплопроводности и конвекции.Он также будет передавать тепло своему окружению за счет излучения.
Обычно эта теплопередача в строительстве связана со скоростью ветра, температурой и уровнем излучения. Они характеризуются он для внешних обменов и привет для внутренних обменов.
Стандартные значения этих коэффициентов: he = 23 Вт / (м2.K) hi = 8 Вт / (м2.K)

Теплопередача поверхности

Значение U

Коэффициент теплопередачи через поверхность за счет теплопроводности, конвекции и излучения выражается ее значением U *.
Это коэффициент теплопотерь на квадратный метр при разнице температур в 1 градус Кельвина или Цельсия между внутренним и внешним пространством.
Он рассчитывается с использованием коэффициентов поверхностного обмена he и hi, определенных выше, в соответствии с BS EN 673.
Можно рассчитать конкретное значение U *, используя расчетные значения коэффициентов поверхностного обмена, которые будут учитывать варианты окружающей среды, такие как скорость ветра.
Чем ниже значение U, тем меньше потери тепла.

Коэффициент теплопроводности * остекления

Двойное остекление обеспечивает лучшую теплоизоляцию, чем одинарное. Принцип двойного остекления заключается в том, что за счет помещения полости с сухим неподвижным воздухом между двумя листами стекла теплообмен за счет конвекции уменьшается, а низкая теплопроводность воздуха ограничивает теплопотери за счет теплопроводности.
* Значение U в соответствии с европейскими стандартами, в некоторых странах ранее называвшееся коэффициентом К.

Улучшение U-значения окон

Повышение коэффициента теплопередачи означает уменьшение передачи тепла за счет теплопроводности, конвекции и излучения.
Поскольку невозможно изменить коэффициенты внутренней и внешней теплопередачи, любые улучшения достигаются за счет уменьшения теплообмена между двумя стеклянными компонентами стеклопакета:
• Излучаемую теплопередачу можно уменьшить, используя стекло с покрытием с низким коэффициентом излучения или низким энергопотреблением.

Опираясь на эту концепцию, компания SAINT-GOBAIN GLASS разработала ряд стекол с покрытием с низким коэффициентом излучения, обеспечивающих улучшенную теплоизоляцию:
• Стекло с напыленным покрытием, нанесенным в условиях вакуума: серия SGG PLANITHERM и серия SGG COOL-LITE SKN

• Потери тепла за счет теплопроводности и конвекции можно уменьшить, заменив воздух в полости устройства на газ с более низкой теплопроводностью (обычно аргон).

Энергетический баланс

Окна являются источником как потерь тепла, измеряемых значением U, так и притока тепла от солнечной энергии, выражаемого солнечным фактором.
Общий энергетический баланс окна равен приросту солнечной энергии за вычетом тепловых потерь.
В средах, где преобладает отопление, наиболее энергоэффективные окна сокращают тепловые потери до уровня, при котором они превышаются за счет солнечного тепла, таким образом становясь чистым источником энергии. Энергоэффективность окон в умеренном климате более подробно обсуждается в разделе «Энергетические рейтинги окон».

Тепловой комфорт

Повышенная температура стенок

Человеческое тело обменивается теплом с окружающей средой за счет излучения. Стоя у холодной стены, даже если температура в помещении комфортная, иногда возникает ощущение, что мы стоим на сквозняке.
Зимой температура внутренней поверхности окна с низким значением U, вероятно, будет выше, что снижает так называемый «эффект холодной зоны» вокруг окна.
Следовательно:

мы можем оставаться ближе к окнам, не чувствуя дискомфорта
меньше риск образования конденсата.

Коэффициент теплопередачи

– Glew Engineering

[FreeImages.com Content License]

В нашем последнем сообщении в блоге я писал о тепловом сопротивлении (R-значение) и пропускании (U-фактор) изоляции и окон. Значение R показывает, насколько хорошо материал предотвращает теплопередачу через свою толщину, а коэффициент U является обратным ему, представляя, сколько тепла будет проводить материал.Эти значения довольно просто вычислить для большинства строительных материалов, таких как кирпичи и панели на Рисунке 1, поскольку они в основном испытывают только кондуктивную теплопередачу. Однако окна представляют собой более сложную задачу, поскольку передача тепла через них включает излучение во всем спектре, а не только видимый свет, который мы видим, и инфракрасный свет, который мы ощущаем. Кроме того, сочетание стекла, рам, распорок и перегородок из разных материалов усложняет расчет теплопроводящего сопротивления.В этом посте я рассмотрю, как количественно и оценивается передача тепла через окна.

Рейтинги энергоэффективности NFRC

В какой-то момент вы могли видеть наклейку на окне, как на рисунке 2. Этот ярлык означает, что окно оценено Национальным советом по исследованиям окон, американской некоммерческой организацией, которая сертифицирует окна, двери и световые люки в отношении их энергоэффективности. Это дает архитекторам и подрядчикам стандартную метрику, с помощью которой можно сравнивать спецификации продуктов с различными конструкциями, материалами и производителями.NFRC предоставляет рекомендации по рейтингу для пяти различных характеристик:

Коэффициент теплопередачи: Это U-фактор, о котором я писал ранее, хотя он определяется более сложным методом, который я объясню в этом посте. Более низкий U-фактор означает меньшую теплопередачу через материал.
Коэффициент увеличения солнечного тепла: SHGC представляет собой количество солнечной энергии, передаваемой через окно, с учетом не только стекла и покрытия, но и любых створок, затенения или экранов.Диапазон значений от 0 до 1, при этом более низкие значения соответствуют лучшему предотвращению тепловыделения.
Коэффициент пропускания видимого света: Это количество видимого света, которое пропускает остекление. Диапазон значений от 0 до 1, причем более высокие значения указывают на больший переход дневного света.
Утечка воздуха: Показывает, сколько воздуха просачивается через окно в кубических футах в минуту / фут ². Поскольку этот воздух уносит с собой тепло, чем меньше величина утечки, тем лучше.
Устойчивость к конденсации: Показывает, насколько хорошо продукт сопротивляется конденсации на внутренней поверхности.Диапазон от 1 до 100, где более высокие числа означают лучшее сопротивление.

Коэффициент теплопередачи окон, мансардных окон и дверей

Расчет коэффициента U для окон – непростой процесс из-за сложности их конструкция и передача энергии через них. Оконные и рамы в сборе, состоящие из нескольких материалов, будут по-разному проводить тепло в разных точках, но покупателям по-прежнему требуется единое значение, которое они могут использовать для сравнения коэффициента теплопередачи различных продуктов.Это единственное значение должно учитывать остекление, раму и границу между ними. Метод, описанный в NFRC 100, разделяет окно на отдельные области, как показано на рисунке 3. Помимо рамок и областей остекления, NFRC определяет «краевую» область толщиной 2,5 дюйма по периметру каждого застекленного стекла. После разделения метод NFRC затем вычисляет средневзвешенное значение U-факторов для этих областей с использованием уравнения 1.

(1)

Где

U _t = U-фактор всего продукта
U _f = U-фактор рамы
U _d = U-фактор делителя
U _e = U-фактор кромки остекления
U _de = кромка U-фактор делителя
U _c = U-фактор центра остекления

A _pf = площадь проекции оконного проема
A _f = площадь рамы
A _d = площадь разделителя
A _e = край остекления
A _de = край разделителя
A _c = центр остекления

За пределами США производители используют ISO 10077 для определения эквивалента U-фактор для оконной сборки.Он использует тот же метод средневзвешенной площади, но отказывается от краевых областей в пользу умножения периметра каждой застекленной панели на значение «линейного коэффициента теплопередачи», как показано в уравнении 2.

(2 )

Где

U _t = U-фактор всего окна
U _г = U-фактор остекления
U _p = U-фактор непрозрачных панелей
U _f = коэффициент теплопередачи рамы
Ψ _г = линейный коэффициент теплопередачи за счет комбинированного теплового воздействия остекления, распорки и рамы
Ψ _p = линейный коэффициент теплопередачи для непрозрачных панелей

A _г = площадь остекления
A _p = площадь непрозрачной панели
A _f = площадь рамы
л _г = длина периметра остекления
л _p = длина периметра непрозрачной панели

Оба стандарта NFRC 100 и ISO 100 77 можно переработать, чтобы рассчитать эквивалентные коэффициенты U для световых люков и дверей, просто применив средневзвешенное значение площади для различных компонентов остекления, рамы и панели, если это необходимо.

U-факторы компонента

Рисунок 4: Поперечное сечение многокамерной оконной рамы
Автор Kozuch [CC BY-SA 3.0], через Wikimedia Commons

Уравнения, используемые в NFRC 100 и ISO 10077, зависят от U -факторы для рам, остекления и других компонентов, но эти компоненты слишком сложны, чтобы полагаться на простое соотношение U = k / L, которое я указал в последнем сообщении в блоге. Каждый компонент окна имеет различные характеристики теплопередачи, которые необходимо учитывать при определении их U-фактора.

Коэффициент теплопроводности оконного остекления должен учитывать не только теплопроводность, но и пропускание излучения через окно. В различных окнах используются многочисленные типы покрытий с низким коэффициентом излучения, солнцезащитные пленки или цветные покрытия, которые влияют на количество излучения, проходящего через окно, без заметного изменения теплопроводности.
Оконные рамы непрозрачны и передают тепло в основном за счет теплопроводности, но их сложная конструкция может помешать простому расчету теплопроводности.Чтобы облегчить их вес и снизить коэффициент теплопередачи, современные оконные рамы часто проектируются с многочисленными полыми камерами по всей их длине, как показано на Рисунке 4. Кроме того, рамы могут быть изготовлены из нескольких материалов, таких как сочетание дерева, металла и пластика, в дополнение к резиновым или полимерным прокладкам, прокладкам и термическим разрывам между отдельными компонентами.
Границы между остеклением и рамой объединяют комплексные факторы как для окна, так и для рамы, и поэтому их будет еще труднее рассчитать математически.

Таким образом, и NFRC 100, и ISO 10077 требуют, чтобы U-факторы, используемые в их эквивалентных расчетах U-фактора, определялись экспериментально или использовали ранее табулированные экспериментальные данные.

Выбор окон по U-коэффициенту

К счастью, сложный метод определения эквивалентного U-фактора окна обычно не предоставляется потребителю или подрядчику, устанавливающему его. Компании, производящие окна и рамы, сделают эти расчеты заранее в соответствии со стандартами ISO или NFRC.Они должны предоставлять информацию о теплопередаче вместе с другими техническими характеристиками и показателями производительности окон, такими как коэффициент солнечного тепловыделения (SHGC), коэффициент пропускания видимого света, утечка воздуха и сопротивление конденсации. Архитектор или подрядчик должен определить соответствующий коэффициент U для окон здания на основе климатической зоны, требований к отоплению или охлаждению здания, внешнего затенения деревьями или навесами, а также любых обязательных стандартов энергоэффективности для данного местоположения.Я буду обсуждать некоторые из этих соображений в следующих сообщениях блога, поскольку я подробно расскажу о SHGC и других рейтингах производительности.

Ссылки

NFRC. 2004. NFRC 100-2004: Процедура определения U-факторов продукта фенестрации
ISO. 2006. Тепловые характеристики окон, дверей и ставен – Расчет коэффициента теплопередачи – Часть 1: Общие.

8. Передача тепла через окна

Окна – это застекленные проемы в оболочке здания, которые обычно состоят из одинарного или множественного остекления (из стекла или пластика), обрамления и затенения.В оболочке здания окна имеют наименьшее сопротивление теплопередаче. В обычном доме около трети всех потерь тепла зимой происходит через окна. Кроме того, большая часть инфильтрации воздуха происходит по краям окон. Летом большая часть охлаждающей нагрузки приходится на солнечное тепло через окна. Чистое влияние окна на тепловой баланс здания зависит от характеристик и ориентации окна, а также от солнечных и погодных данных. Качество изготовления очень важно при строительстве и установке окон, чтобы обеспечить эффективное уплотнение по краям, позволяя легко открывать и закрывать окна.

Несмотря на то, что окна являются нежелательными с точки зрения энергосбережения, они являются неотъемлемой частью ограждающих конструкций любого здания, поскольку они улучшают внешний вид здания, пропускают дневной свет и солнечное тепло, а также позволяют людям смотреть и наблюдать за окружающей средой без выходя из дома. В малоэтажных зданиях окна также обеспечивают удобный выход во время чрезвычайных ситуаций, например пожара. При выборе окон важными факторами являются тепловой комфорт и энергосбережение. Окно должно иметь хороший коэффициент пропускания света и одновременно обеспечивать эффективное сопротивление теплопередаче.Требования к освещению здания можно минимизировать, максимально используя естественный дневной свет. Потери тепла через окна зимой можно минимизировать, используя воздухонепроницаемые окна с двойным или тройным стеклопакетом со спектрально-селективными пленками или покрытиями и пропуская как можно больше солнечного излучения. Прирост тепла и, следовательно, охлаждающую нагрузку летом можно свести к минимуму, используя эффективное внутреннее или внешнее затенение окон.

РИСУНОК 41
Три области окна, рассматриваемые при анализе теплопередачи.

Даже при отсутствии солнечного излучения и проникновения воздуха передача тепла через окна сложнее, чем кажется. Это потому, что структура и свойства рамы сильно отличаются от остекления. В результате теплопередача через раму и краевую часть остекления, прилегающую к раме, становится двумерной. Поэтому при анализе теплопередачи через него принято рассматривать окно в трех областях: (1) центр стекла, (2) край стекла и (3) области рамы, как показано на Инжир.41. Затем общая скорость теплопередачи через окно определяется путем сложения теплопередачи через каждую область как

, где

– коэффициент теплопередачи или общий коэффициент теплопередачи окна; Окно – это область окна; Центр , край A _{и рамка} A _{являются областями центральной, краевой и рамной секций окна, соответственно; и U _центр, U _край и U _рама – это коэффициенты теплопередачи для центральной, краевой и рамной секций окна.Обратите внимание, что окно = центр + край + кадр} , и общий коэффициент окна U _{определяется из взвешенных по площади U-факторов каждой области окна. Кроме того, коэффициент, обратный коэффициенту U, является значением R, которое представляет собой единицу теплового сопротивления окна (тепловое сопротивление для единицы площади).}

РИСУНОК 42
Сеть термического сопротивления для передачи тепла через одиночное стекло.

Рассмотрим устойчивый одномерный теплообмен через однослойное стекло толщиной L и теплопроводностью k.Схема термического сопротивления этой задачи состоит из поверхностных сопротивлений на внутренней и внешней поверхностях и сопротивления проводимости стекла последовательно, как показано на рис. 42, а общее сопротивление на основе единицы площади может быть выражено как

Используя стандартные значения 3 мм для толщины и 0,92 Вт / м · ºC для теплопроводности стекла и зимние расчетные значения 8,29 и 34,0 Вт / м ² · ºC для коэффициентов теплопередачи внутренней и внешней поверхности, Тепловое сопротивление стекла составляет

. Обратите внимание, что отношение сопротивления стекла к общему сопротивлению составляет

, то есть сам слой стекла составляет около 2 процентов от общего теплового сопротивления окна, что незначительно.Ситуация не сильно изменилась бы, если бы вместо стекла мы использовали акрил, теплопроводность которого составляет 0,19 Вт / м · ºC. Следовательно, мы не можем эффективно уменьшить теплопередачу через окно, просто увеличивая толщину стекла. Но мы можем уменьшить его, удерживая неподвижный воздух между двумя слоями стекла. В результате получается окно с двойным остеклением, которое стало нормой в оконном строительстве.

РИСУНОК 43
Сеть теплового сопротивления для передачи тепла через центральную часть двухкамерного окна (сопротивлениями стекол пренебрегают).

Теплопроводность воздуха при комнатной температуре составляет k _air = 0,025 Вт / м · ºC, что составляет одну тридцатую теплопроводности стекла. Таким образом, тепловое сопротивление неподвижного воздуха толщиной 1 см эквивалентно тепловому сопротивлению слоя стекла толщиной 30 см. Без учета термического сопротивления слоев стекла тепловое сопротивление и коэффициент U двойного окна можно выразить как (Рис. 43)

, где h _пробел = h _рад, пробел + h _conv, space – это комбинированный коэффициент радиационной и конвективной теплопередачи в пространстве, заключенном между двумя слоями стекла.

Примерно половина теплопередачи через воздушное пространство двойного окна происходит за счет излучения, а другая половина – за счет теплопроводности (или конвекции, если есть движение воздуха). Следовательно, есть два способа минимизировать h _{пространство} и, следовательно, скорость теплопередачи через двойное окно:

1. Минимизировать радиационную теплопередачу через воздушное пространство. Это можно сделать,
снизив излучательную способность стеклянных поверхностей путем покрытия их материалом
с низким коэффициентом излучения (или для краткости «low-e»).Напомним, что эффективный коэффициент излучения
двух параллельных пластин с коэффициентами излучения ε ₁ и ε ₂ равен

Коэффициент излучения обычной стеклянной поверхности составляет 0,84. Следовательно, эффективная излучательная способность двух параллельных стеклянных поверхностей, обращенных друг к другу, составляет 0,72. Но когда стеклянные поверхности покрыты пленкой с коэффициентом излучения 0,1, эффективный коэффициент излучения снижается до 0,05, что составляет одну четырнадцатую от 0,72. Тогда при тех же температурах поверхности радиационная теплопередача также снизится в 14 раз.Даже если покрыта только одна из поверхностей, общий коэффициент излучения снижается до 0,1, что является коэффициентом излучения покрытия. Поэтому неудивительно, что около четверти всех окон, проданных для жилых домов, имеют покрытие low-e. Коэффициент теплопередачи h _{, пространство} для воздушного пространства, заключенного между двумя вертикальными параллельными слоями стекла, приведен в таблице 16 для толщины 13 мм (1/2 дюйма) и 6 мм (1/4 дюйма). воздушные пространства для различных эффективных коэффициентов излучения и перепадов температур.

Можно показать, что покрытие только одной из двух параллельных поверхностей, обращенных друг к другу, материалом с коэффициентом излучения e снижает эффективный коэффициент излучения почти до ε.Поэтому обычно экономичнее покрывать только одну из облицовочных поверхностей. Обратите внимание на рис. 44, что покрытие одной из внутренних поверхностей окна с двойным стеклом материалом, имеющим коэффициент излучения 0,1, снижает скорость теплопередачи через центральную часть окна наполовину.

РИСУНОК 44
Изменение коэффициента U для центральной секции двух- и трехкамерных окон с равномерным расстоянием между стеклами.

2. Сведите к минимуму теплопередачу через воздушное пространство.Это можно сделать, увеличив расстояние d между двумя стеклами. Однако это нельзя делать бесконечно, поскольку увеличение расстояния сверх критического значения инициирует конвекционные токи в замкнутом воздушном пространстве, что увеличивает коэффициент теплопередачи и, таким образом, сводит на нет цель. Кроме того, увеличение шага также увеличивает толщину необходимого обрамления и стоимость окна.

Экспериментальные исследования показали, что когда расстояние d меньше примерно 13 мм, конвекция отсутствует, а передача тепла через воздух происходит за счет теплопроводности.Но при дальнейшем увеличении расстояния в воздушном пространстве появляются конвекционные потоки, и увеличение коэффициента теплопередачи сводит на нет любые преимущества, получаемые за счет более толстого слоя воздуха. В результате коэффициент теплопередачи остается почти постоянным, как показано на рис. 44. Следовательно, нет смысла использовать воздушное пространство толщиной более 13 мм в двухкамерном окне, если только тонкая полиэфирная пленка не используется для разделения окон. воздушное пространство на две половины для подавления конвекционных потоков. Пленка обеспечивает дополнительную изоляцию, не увеличивая вес или стоимость окна с двойным остеклением.Тепловое сопротивление окна можно еще больше увеличить, используя окна с тремя или четырьмя стеклами, если это экономически выгодно. Обратите внимание, что использование окна с тремя стеклами вместо двух окон снижает скорость теплопередачи через центральную часть окна примерно на одну треть.

Другой способ уменьшения теплопроводности через окно с двойным остеклением заключается в использовании менее проводящей жидкости, такой как аргон или криптон, для заполнения зазора
между стеклами вместо воздуха.Зазор в этом случае нужно хорошо загерметизировать, чтобы газ не просачивался наружу. Конечно, другой альтернативой является полное удаление зазора между стеклами, но это нецелесообразно.

U-фактор кромки стекла окна

Стекла в двух- и трехкамерных окнах удерживаются друг от друга на одинаковом расстоянии с помощью металлических прокладок или изоляторов, таких как алюминий, стекловолокно, дерево , и бутил. По периметру стекла размещены сплошные разделительные полосы для обеспечения герметичности кромок и равномерного зазора.Однако прокладки также служат нежелательными «тепловыми мостами» между стеклами, которые имеют разные температуры, и это короткое замыкание может значительно увеличить теплопередачу через окно. Теплообмен в краевой области окна является двумерным, и лабораторные измерения показывают, что краевые эффекты ограничиваются полосой шириной 6,5 см по периметру стекла.

РИСУНОК 45
U-фактор края стекла относительно U- центра стекла для окон с различными распорками.

U-фактор для краевой области окна приведен на рис. 45 относительно U-фактора для центральной области окна. Кривая была бы прямой диагональной линией
, если бы два значения U были равны друг другу. Обратите внимание, что это почти так для изоляционных прокладок, таких как дерево и стекловолокно. Но U-фактор для краевой области может быть вдвое больше, чем для центральной области для проводящих прокладок, например, из алюминия. Значения для стальных прокладок находятся между двумя кривыми для металлических и изоляционных прокладок.Эффект края не применим к окнам с одним стеклом.

Коэффициент U рамы

Обрамление окна состоит из всего окна, за исключением остекления. Теплопередачу через каркас трудно определить из-за различных конфигураций окон, разных размеров, различных конструкций и различных комбинаций материалов, используемых в конструкции каркаса. Тип остекления, например одинарное, двойное или тройное, влияет на толщину рамы и, следовательно, на передачу тепла через раму.Большинство рам изготавливаются из дерева, алюминия, винила или стекловолокна. Однако использование комбинации этих материалов (таких как дерево с алюминиевым покрытием и алюминий с виниловой оболочкой) также является обычным явлением для улучшения внешнего вида и долговечности.

Алюминий – популярный материал для обрамления, потому что он недорогой, прочный и простой в изготовлении, он не гниет и не впитывает воду, как дерево. Однако с точки зрения теплопередачи это наименее желательный материал для каркаса из-за его высокой теплопроводности.Неудивительно, что U-фактор массивных алюминиевых рам является самым высоким, и поэтому окно с алюминиевым обрамлением будет терять гораздо больше тепла, чем сопоставимое окно с деревянным или виниловым обрамлением. Теплопередачу через алюминиевые элементы каркаса можно уменьшить за счет использования пластиковых вставок между компонентами в качестве тепловых барьеров. Толщина этих вставок сильно влияет на теплопередачу через каркас. Для алюминиевых рам без пластиковых полос первичное сопротивление теплопередаче обусловлено коэффициентом теплопередачи внутренней поверхности.U-факторы для различных рам перечислены в Таблице 17 в зависимости от материалов разделителя и толщины стеклопакета. Обратите внимание, что коэффициент U металлического каркаса и, следовательно, скорость теплопередачи через металлическую оконную раму более чем в три раза выше, чем у деревянной или виниловой оконной рамы.

Коэффициенты теплопередачи на внутренней и внешней поверхности

На теплопередачу через окно также влияют коэффициенты конвективной и радиационной теплопередачи между стеклянными поверхностями и окружающей средой.Воздействие конвекции и излучения на внутреннюю и внешнюю поверхности остекления обычно объединяют в комбинированные коэффициенты конвективной и радиационной теплопередачи hi и ho соответственно. В условиях неподвижного воздуха комбинированный коэффициент теплопередачи на внутренней поверхности вертикального окна можно определить из

, где T _г = температура стекла в K, T _i = температура воздуха в помещении в K, ε _г = коэффициент излучения внутренней поверхности стекла, обращенной в комнату (принимается равным 0.84 для стекла без покрытия), s σ = 5,67 x 10 ^-8 Вт / м ² · K ⁴ – постоянная Стефана – Больцмана. Здесь температура внутренних поверхностей, обращенных к окну, принимается равной температуре воздуха в помещении. Это предположение
является разумным, когда окно обращено в основном к внутренним стенам, но становится сомнительным, когда окно подвергается воздействию нагреваемых или охлаждаемых поверхностей
или других окон. Обычно используемое значение h _i для расчета пиковой нагрузки составляет

, что соответствует расчетным зимним условиям T _i = 22ºC и T _g = -7ºC для стекла без покрытия с ε _g = 0.84. Но то же значение hi может также использоваться для летних расчетных условий, поскольку оно соответствует летним условиям: T _i = 24ºC и T _g = 32ºC. Значения h _i для различных температур и коэффициентов излучения стекла приведены в таблице 18. Обычно используемые значения ho для расчетов пиковых нагрузок такие же, как и для поверхностей наружных стен (34,0 Вт / м ² · ºC для зимой и 22,7 Вт / м (² · ºC летом).

Общий коэффициент U для окон

Общие коэффициенты U для различных типов окон и световых люков оцениваются с помощью компьютерного моделирования и лабораторных испытаний для зимних расчетных условий; Репрезентативные значения приведены в таблице 19.Данные испытаний могут предоставить более точную информацию для конкретных продуктов, и им следует отдавать предпочтение, когда они доступны. Однако значения, перечисленные в таблице, можно использовать для получения удовлетворительных результатов в различных условиях при отсутствии данных по конкретному продукту. U-фактор изделия с оконными проемами, который значительно отличается от приведенных в таблице, может быть определен путем (1) определения долей площади рамы, центра стекла и края стекла (при условии, что 65 -мм шириной полосы по периметру каждого остекления), (2) определение U-факторов для каждой секции (U-факторы центра стекла и края стекла могут быть взяты из первых двух столбцов таблицы 19 и коэффициент U кадра можно взять из таблицы 18 или других источников), и (3) умножая доли площади и коэффициенты U для каждого раздела и складывая их (или из уравнения.34 для окна U ).

Системы застекленных стен можно рассматривать как несъемные окна. Также данные для двустворчатых окон можно использовать для одностекольных дверей. Из данных таблицы можно сделать несколько наблюдений:

1. U-факторы окна в крыше значительно больше, чем у вертикальных окон. Это связано с тем, что площадь светового люка, включая бордюр, может быть на 13–240 процентов больше, чем площадь грубого проема. Наклон мансардного окна тоже имеет некоторое влияние.

2. Коэффициент теплопроводности стеклопакетов можно значительно снизить, если заполнить полости аргоном вместо сухого воздуха. Блоки, заполненные CO2, по своим характеристикам аналогичны блокам, заполненным аргоном. U-фактор можно еще больше снизить, заполнив полости остекления газом криптоном.

3. Покрытие поверхностей остекления пленками с низким уровнем излучения (низкой излучательной способностью) значительно снижает U-фактор. Для стеклопакетов достаточно покрыть одну из двух поверхностей, обращенных друг к другу.

4. Чем толще воздушное пространство в стеклопакетах, тем ниже коэффициент U для толщины воздушного пространства до 13 мм (дюймов). При определенном количестве остеклений окно с более толстыми воздушными слоями будет иметь более низкий коэффициент теплопередачи. Для заданной общей толщины остекления, чем больше количество остеклений, тем ниже U-фактор. Следовательно, окно с тройным стеклом с воздушным зазором 6,4 мм (два таких воздушных зазора) будет иметь более низкий коэффициент теплопередачи, чем окно с двойным стеклом с воздушным зазором 12.7 мм.

5. Окна с деревянными или виниловыми рамами имеют значительно более низкий коэффициент теплопроводности, чем окна с аналогичными металлическими рамами. Поэтому окна с деревянными или виниловыми каркасами необходимы в энергоэффективных конструкциях.

window.xp

% PDF-1.6 % 3 0 obj > эндобдж 231 0 объект > эндобдж 232 0 объект > поток заявка / pdf

глина Джонсон

window.xp

1997-04-15T14: 48ZQuarkXPress ™ 2010-11-08T15: 22: 54-05: 002010-11-08T15: 22: 54-05: 00Acrobat PDFWriter 2.0 для Macintoshuuid: 3afa008d-7247-46ef-82b8-5eecd1783b8duuid: d113cf2e-425e-465a-9516-55db2964f7cf конечный поток эндобдж 217 0 объект > эндобдж 216 0 объект > эндобдж 233 0 объект > эндобдж 284 0 объект > эндобдж 285 0 объект [234 0 R 238 0 R 239 0 R 240 0 R 241 0 R 235 0 R 236 0 R 237 0 R] эндобдж 286 0 объект [242 0 R 243 0 R 246 0 R 244 0 R 245 0 R] эндобдж 287 0 объект [247 0 R 248 0 R 250 0 R null 295 0 R 296 0 R 297 0 R 298 0 R 299 0 R 300 0 R 301 0 R 302 0 R 303 0 R 304 0 R 305 0 R 306 0 R 307 0 R 308 0 R 309 0 R 310 0 R 311 0 R 312 0 R 313 0 R 314 0 R 315 0 R 316 0 R 317 0 R 318 0 R 319 0 R 320 0 R 321 0 R 322 0 R 323 0 R 324 0 325 0 R 326 0 R 327 0 R 328 0 R 329 0 R 330 0 R 331 0 R 332 0 R 333 0 R 334 0 R 249 0 R] эндобдж 288 0 объект [335 0 R 336 0 R 252 0 R 253 0 R 255 0 R 254 0 R] эндобдж 289 0 объект [256 0 R 257 0 R 258 0 R] эндобдж 290 0 объект [259 0 R 260 0 R 261 0 R 262 0 R 264 0 R 263 0 R] эндобдж 291 0 объект [265 0 R 266 0 R 268 0 R 269 0 R null 337 0 R 338 0 R 339 0 R 340 0 R 341 0 R 342 0 R 343 0 R 344 0 R 345 0 R 346 0 R 347 0 R 348 0 R 349 0 R 350 0 R 351 0 R 352 0 R 353 0 R 354 0 R 355 0 R 356 0 R 357 0 R 358 0 R 359 0 R 360 0 R 361 0 R 362 0 R 363 0 R 364 0 R 365 0 366 0 R 367 0 R 368 0 R 369 0 R 370 0 R 371 0 R 372 0 R 373 0 R 374 0 R 375 0 R 376 0 R 377 0 R 378 0 R 379 0 R 380 0 R 381 0 R 382 0 R 383 0 R 384 0 R 385 0 R 386 0 R 387 0 R 388 0 R 389 0 R 390 0 R 391 0 R 392 0 R 393 0 R 394 0 R 395 0 R 396 0 R 397 0 R 398 0 R 399 0 R 400 0 R 401 0 R 402 0 R 403 0 R 404 0 R 405 0 R 406 0 R 407 0 R 408 0 R 409 0 R 410 0 R 411 0 R 271 0 R] эндобдж 292 0 объект [272 0 R 273 0 R 274 0 R 275 0 R] эндобдж 293 0 объект [276 0 R 277 0 R 278 0 R 279 0 R 280 0 R 281 0 R] эндобдж 294 0 объект [282 0 R 283 0 R] эндобдж 282 0 объект > эндобдж 283 0 объект > эндобдж 109 0 объект > / ProcSet [/ PDF / Text / ImageB] / XObject >>> / StructParents 9 / Type / Page >> эндобдж 412 0 объект > поток ÁA 0xr3 # qȸd5 ! p04c! Z0r2P / $ D ༚ C $ D! CD ^ T * Q # RWKcD * BjCb6uРn2Sq y’Ky @ a} Xz36iB * 1`} “2Glg; Ӌa] g ] QP [& ht]) ReWJ% (@ 24PZEM ߊ0 w93Yg4AM`PQ [Ѧ ֋ b9 = @ ː @ Œ # @ 2 @ 9 / aHbH * K .! Ҙʶ (@ 0c9 # hAà @ 9ZbDʶ¯

U-значений | Что они собой представляют и что они значат для вас

Конечно, стены тоже должны выиграть от современных достижений. Чтобы измерить коэффициент теплопередачи стены, необходимо учитывать все элементы, составляющие основную часть ее конструкции.

Это означает, что необходимо учитывать внутреннюю и внешнюю части стены, а также изоляционное наполнение между ними. Даже внешняя штукатурка влияет на расчет коэффициента теплопроводности, поэтому для внутренних и внешних стен доступна специальная изоляционная штукатурка.Такая штукатурка легко наносится при ремонте.

Старая, даже потенциально опасная штукатурка легко отламывается от стен и заменяется новой. Исторические здания являются особенно популярными предметами ремонта штукатурки, поскольку применение современных методов изоляции к стенам, изначально не построенным в соответствии со спецификациями теплоизоляции, может быть сложной задачей. Новая штукатурка, сделанная из изоляционных материалов, наносится в качестве грунтовки перед нанесением наружного слоя штукатурки.

Между тем, внешний слой штукатурки обычно устойчив к атмосферным воздействиям и обеспечивает эстетическую независимость от внешнего вида изоляционного материала. Этот способ оштукатуривания имеет особое значение для исторических построек, позволяя им сохранять первоначальный вид. Между тем, в новых зданиях этот метод нанесения обеспечивает эффективную теплоизоляцию, а также позволяет полностью контролировать визуальное представление фасада дома.

Эстетика может и не быть неотъемлемой частью экономии денег на счетах за отопление, но в конце концов, она делает здание уютным.

Дерево снова обеспечивает лучшую теплоизоляцию в качестве строительного материала для стен, в то время как бетон без дополнительной теплоизоляции имеет особенно высокий коэффициент теплопроводности. Автоклавный газобетон – особенно эффективный материал, коэффициент теплопроводности которого может достигать даже среднего значения, обеспечиваемого древесиной.

Автоклавный газобетон технически не относится к типу бетона, поскольку материал обычно изготавливается из мелкоизмельченного песка, отвержденного паром. При этом этот конкретный тип бетона относительно легкий и имеет низкую плотность, что делает его идеальным материалом для внутренних или внешних стен.

Несмотря на то, что этот материал в среднем обеспечивает отличные показатели коэффициента теплоизоляции, его звукоизоляционные свойства уступают большинству других материалов. В районах с особенно интенсивным движением следует принять дополнительные меры для обеспечения достаточной звукоизоляции. Например, окна с звукоизоляцией можно легко найти на сайте windows24.com, что обеспечит тишину и покой в любом доме.

Windows для разных регионов | HGTV

Выбрать окна – не так просто, как создать то, что вам нравится.Долговечность и производительность являются ключевыми факторами, которые следует учитывать, и окна будут работать и стареть по-разному в разных регионах страны. Вот руководство, на что обращать внимание и чего следует избегать в зависимости от того, где вы живете.

Жителям этого района нравятся виды, поэтому очень важно найти окна с большим количеством остекления без ущерба для энергоэффективности.

Лучший выбор: Влагостойкие оконные материалы, такие как винил, композит на основе древесной смолы и стекловолокно, хорошо выдерживают нагрузку.Обязательно выбирайте окна с высокой устойчивостью к переносу температур; для оптимальных изоляционных свойств ищите значения U 0,3 или ниже. С другой стороны, лето здесь традиционно мягкое, короткое время года, поэтому ищите окна с коэффициентом солнечного тепла (SHGC) на выше .

Худший выбор: Большинство деревянных окон сегодня изготавливают из мягких, быстрорастущих пород, таких как сосна, которые мало устойчивы к гниению, и могут быть рискованным выбором во влажном климате.Если в облицовке есть дефекты, вода может просочиться и проникнуть в структуру дерева.

Этот регион – один из климатических контрастов: умеренный летом и прохладный зимой. Нужны окна с некоторой изоляционной защитой.

Лучший выбор: Для защиты от сильного солнца выбирайте окна с хорошей устойчивостью к солнечному нагреву; любой SHGC ниже 0,3 – отлично.Спектрально-селективные покрытия, которые позволяют видимому свету проходить через стекло, но сопротивляются тепловым лучам, могут быть хорошим выбором для максимального использования естественного света без ущерба для эффективности.

Худший выбор: Жилой бум стал для региона второй золотой лихорадкой. Строители со всей страны ринулись на раскаленный рынок в надежде добиться на нем большого успеха. Сообщения о некачественной конструкции стали обычным явлением, в том числе и о проблемах с окнами.Дешевые однослойные окна с очень низким сопротивлением солнечному теплу могут стать кошмаром для домовладельцев на Юго-Западе.

Дома в этом районе подвержены проливным дождям, порывам ветров и возможности возникновения торнадо. Лето бывает жарким и влажным, а зимой – минусовой погодой.

Лучший выбор: Большинство домов на юге и в центре Среднего Запада выиграют от установки окон с показателем SHGC и U, равным 0.3 или ниже. Но самые северные участки выиграют от более высокого SHGC. Домовладельцам, живущим в особо ветреных районах, следует также рассмотреть створчатые окна; оконные эксперты говорят, что они лучше работают во время сильного ветра.

Худший выбор: Пропускные оконные рамы из проводящих материалов, например алюминия; будучи сильными, они передают тепловую энергию. Однослойные окна – худший выбор стекла, но окна с двойным остеклением без изолирующего газового наполнения или покрытия с низким коэффициентом излучения также не обеспечат значительно улучшенных тепловых характеристик.

Двустворчатые деревянные окна изобилуют колониями и Кейп-Кодом в этой области.

Лучший выбор: Дерево – один из материалов с наименьшей теплопроводностью, а качественные деревянные окна могут прослужить десятилетия. Ищите окна со значениями U и SHGC 0,3 или ниже; у них будет как минимум два слоя стекла, разделенных газовым барьером, а также низкоэмиссионные покрытия.

Худший выбор: Худшее, что может сделать домовладелец, – это вынуть историческое окно из твердой древесины, которое все еще в хорошем состоянии, и заменить его новым.Эксперты говорят, что эти деревянные окна обладают удивительной изоляционной способностью и были изготовлены с гораздо лучшим мастерством, чем любые современные окна заводского производства. Если вы все еще беспокоитесь об эффективности, подумайте об установке штормовых окон.

В этом регионе окна, блокирующие солнечное тепло, снимут нагрузку с вашего кондиционера и уменьшат ваш летний счет за электричество.

Лучший выбор: Относительно простое виниловое окно с двойным остеклением, заполненное газом, должно обеспечивать достаточную защиту домов в этом климате в холодную погоду.Вместо того, чтобы тратить деньги на более дорогие материалы для каркаса или конструкции с более низким значением U, которые будут предлагать уменьшающуюся отдачу, домовладельцы из Юга должны тратить деньги на спектрально-селективное стекло с низким E, которое блокирует весь солнечный спектр, за исключением видимого света. В результате солнечное тепло сокращается на 70 процентов по сравнению с обычным стеклопакетом.

Термическое сопротивление современных окон: Насколько окна ПВХ холоднее стены – теплопроводность

Нормирование и расчет теплозащитных характеристик окон — Окна.ua

Метод прогнозирования термического сопротивления окон | Архив С.О.К. | 2006

теплые окна, энергосберегающие окна, зимние стеклопакеты, теплый стеклопакет

Теплые окна Калеве

Теплопроводность стеклопакетов

Стеклопакет и коэффициент сопротивления теплопередачи.

Профили пластиковых окон VEKA – Статьи о пластиковых окнах

характеристики и свойства остекления, цены на стеклопакеты

На что влияет толщина стекла

Звукоизоляция

Характеристика звукоизоляции стеклопакетов расчетная

Низкоэмиссионные стекла

Низкоэмиссионное стекло

Теплоизоляция

Теплосберегающий стеклопакет для теплых окон VEKA

Светопропускание, защита от солнца и УФ излучения

Характеристика стекол и стеклопакетов по пропусканию света и УФ излучения, расчетная

Солнцезащитные стекла и стеклопакеты

Энергосберегающий стеклопакет с мультифункциональным стеклом

И-стекло и мультифункциональное: какое лучше, в чем отличие?

Сравнение И-стекла (ClimaGuard N) и Мультифункционального стекла (ClimaGuard Solar)

Тонированные стекла и стеклопакеты

Противоударные стеклопакеты

Особые свойства стеклопакетов

Размер камеры и газ в стеклопакете

Дистанционные рамки в стеклопакете

Как читать формулу стеклопакета

Цены на стеклопакеты

Спасский район

Новейшие окна с высокой изоляцией почти так же эффективны, как стены

Технологические препятствия

Прайси Эндевор

Техническая информация | Стекло и теплоизоляция

– Glew Engineering

Рейтинги энергоэффективности NFRC

Коэффициент теплопередачи окон, мансардных окон и дверей

U-факторы компонента

Выбор окон по U-коэффициенту

Ссылки

8. Передача тепла через окна

window.xp

U-значений | Что они собой представляют и что они значат для вас

Windows для разных регионов | HGTV

Добавить комментарий Отменить ответ
