Термокоррекция в бытовых и коммунальных счетчиках газа

Автор: Наталья Тарасенко

Возвращаясь к теме выбора счетчика газа, одним из «трендов», набирающих обороты, является счетчик с термокорректором. Давайте разберемся что за «зверь» такой этот термокорректор.

Термокоррекция — это преобразование показаний прибора, в зависимости от температуры измеряемой среды.

Поэтому, когда тепло или жарко, важно не допустить, чтобы счетчик накручивал лишние кубометры.

Задача приведения измеряемого объема к стандартным условиям это классическая задача для инженеров в любой отрасли. И измерение объема газа — не исключение. Потому что каждый потребитель должен быть уверен в точности и достоверности показаний. Ведь от числа на экране прибора зависит, сколько вы будете платить за газ.

И эта задача решена как в линейке бытовых приборов «Принц», так и для коммунальных счетчиков газа. Коррекция температуры происходит бесшумно. Стандартное значение +20°С, что соответствует усредненной годовой температуре в помещении, квартире или доме.

Что же такое Термокорректор?

1. История вопроса термокоррекции
   1. Развитие стандартов
   2. Физика процесса
2. Приведение к нормальным условиям измеряемого объема газа
   1. Какие бывают термокорректоры
   2. Сравнительное применение прибора с термокоррекцией и без
   3. Устройства в составе коммерческих узлов учета газа
3. Выводы

История вопроса термокоррекции

С развитием промышленности ударными темпами в СССР встал вопрос о точности единиц физических величин и об унификации мер, весов, калибров и т.п. Далее по мере накопления базы стандартов дошла очередь и до сферы учета потребления газа.

Развитие стандартов

Так в далеком 1963 году появился ГОСТ 2939-63 «Газы. Условия для определения объема» — ССЫЛКА, который наконец определил конкретные значения температуры, давления газа и влажности для точного расчета потребляемого объема газа, именуемые стандартными. Этот документ на одну страничку действует и применяется и по сей день.

Но прогресс не стоит на месте, и появились требования уже к методам измерений, которыми производится тот самый пересчет к стандартным условиям, требования к условиям измерений, а это: точная температура в потоке, давление газа в потоке, коэффициент сжимаемости газа и др. параметры.

В связи с новыми требованиями был разработан ГОСТ Р 8.741 в редакции от 2019 года, который нормирует требования к методикам измерений.

Уф со стандартами разобрались. В последнем из них расписан процесс приведения к стандартным условиям, кому любопытно могут кликнуть на ссылочку и посмотреть. Там формулы, для ручного пересчёта рабочего объема газа – это объем, накопленный в естественных условиях, к объему приведенному, то есть к тому, который из накопленного рабочего с помощью реальных значений температуры и давления газа корректируется под стандартные значения. Этот процесс пересчета и называется «приведение измеренного значения объема к стандартным условиям». Для того чтобы пересчитать то самое реальное значение температуры газа в потоке на стандартное значение и применяется термокорректор.

Вот мы и добрались до этих самых устройств.

Физика процесса термокоррекции

У газа есть определенные физические свойства. Объемное тепловое расширение/сжатие газа известно еще из школьного курса физики.

Соответственно если на улице жарко, то газа через ваш счетчик пройдет больше, и счетчик без термокорректора насчитает лишнего, которого по факту не было. При отрицательных температурах картина конечно выглядит гораздо выгоднее для потребителя, но практически все газораспределительные станции обеспечены функцией подогрева, т.е. газ, который газораспределительная компания измеряет у себя, теплее. И можно подумать ну и что здесь такого, но ни одна компания не хочет терпеть убытки, отсюда и вытекают постоянные повышения тарифов, что отражается на кошельке потребителя.

Предположим, мы за честность, и хотим чтобы в любых условиях при любой температуре и конечный потребитель и поставщик получали корректные показания, не завышенные и не заниженные, а такие как будто температура газа всегда равна 20 ^°С.

Расширяем и сжимаем

Для того чтобы все это происходило автоматически и поправка к 20^°С была максимально точной, в счетчиках газа должно присутствовать дополнительное устройство, измеряющее реальную температуру газа.

Приведение к нормальным условиям измеряемого объема газа

Термокорректоры бывают разные: зеленые, синие, красные. А если серьезно, то они бывают:

• Механические
• Электронные:
  • теоретические
  • с установленным датчиком температуры.

Все термокорректоры важны, все термокорректоры нужны. Дело в том, что разные виды приборов коррекции могут встретиться в различных газовых счетчиках, и было бы неплохо понять, где какой установлен и в чем его плюсы/минусы.

Какие бывают термокорректоры

Начнем пожалуй с самых первых устройств, которые до сих пор принимаются к установке — механические.

Идея заключается в том, чтобы изменять скорость вращения механического колесика счетного механизма, если через счетчик проходит теплых газ то колесико вращается медленнее, компенсируя чрезмерный учет, если газ холодный, то специальная пластинка изгибается в другую сторону и колесико начинает вращаться быстрее. Таким образом счетчик с механической коррекцией будет считать проходящий через него газ так, как-будто его температура равна 20 ^°С.

У такого метода имеется ряд проблем. Одна из них это то, что используются механические части, которые со временем изнашиваются, требуют смазки и дополнительного ухода, кроме того механическая коррекция не достаточно точная чтобы скомпенсировать все изменения температуры газа, поэтому механическое устройство это некоторый компромисс.

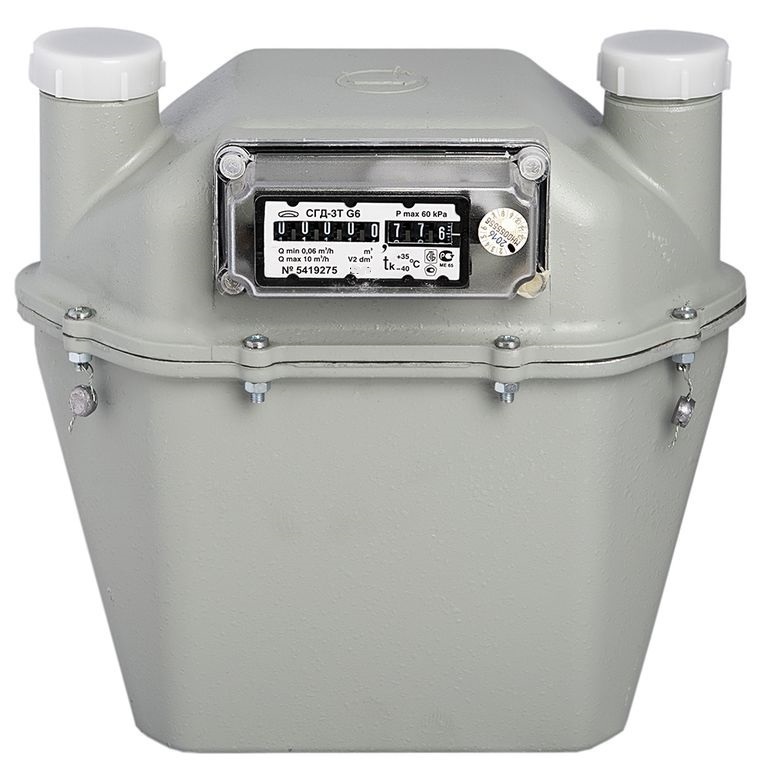

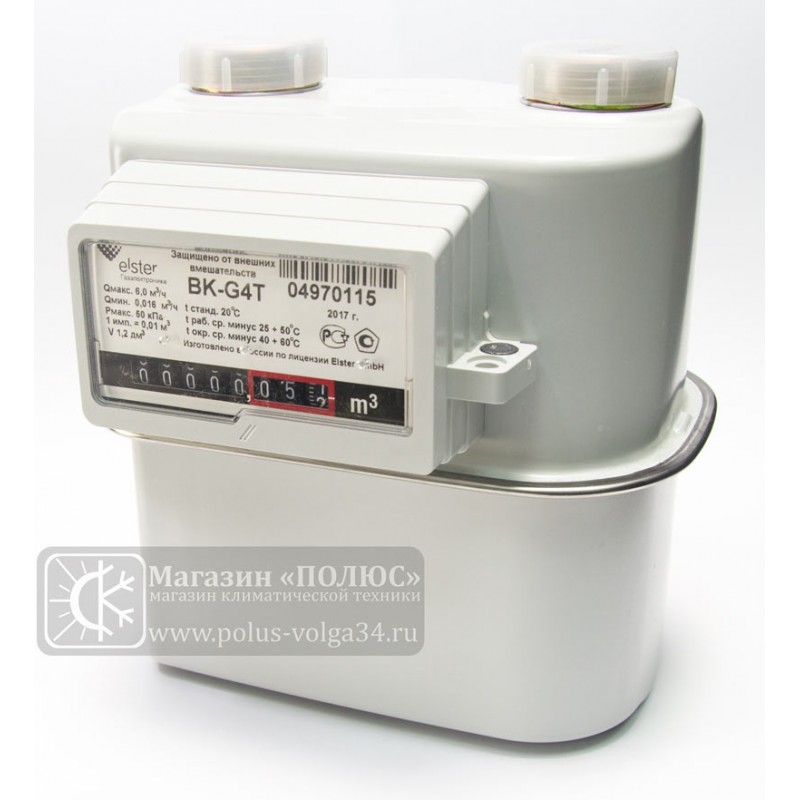

Счетчики с механической коррекцией

Механические термокорректоры имеют значительный размер, устанавливаются на мембранных счетчиках газа, в составе узлов коммерческого учета, особенно там, где позволяет место. Специализированный корректор в зависимости от применяемого металла (медь, платина, иридий) может стоить значительных денег, его стоимость может достигать стоимости счетчика газа и даже превышать его. Особенно когда речь идет о приборах учета для измерения больших расходов. Однако вполне допустимо повесить такую «кастрюльку» у себя на кухне, бытовые счётчики с механическим термокорректором по цене практически не отличаются от электронных.

Электронные термокорректоры встречаются двух видов:

1. теоретические, которые учитывают в процессе приведения измерений к стандартным условиям теоретические показания, вычисления происходят на основании средних показаний температуры. Прямо скажем точность такого устройства под сомнением, формулы подогнать под реальные условия оказалось еще сложнее чем термочувствительные пластинки в механических устройствах. Но, несмотря на это такие приборы тоже выпускаются и принимаются к установке в некоторых регионах;
2. электронные термокорректоры с встроенным датчиком температуры бывают внешние и внутренние. Внешнее устройство можно при желании подсоединить к любому прибору учета газа. Однако их стоимость просто космическая и применяются они в основном в составе узлов коммерческого учета, соответствуют множеству требований, и нуждаются в ежегодном обслуживании.

Однако не все так плохо, на рынке существует ряд счетчиков газа как бытовых так и коммунальных, в которых датчик температуры располагается в корпусе прибора, который измеряет температуру газа непосредственно в потоке, и эти показания в виде сигнала передаются на термокорректор, который корректирует показания, использующиеся для автоматического пересчета значений накопленного объема в соответствии с нормальными условиями. Приборы такие имеют высокую точность и срок службы встроенного коррекционного устройства обычно равен сроку службы прибора.

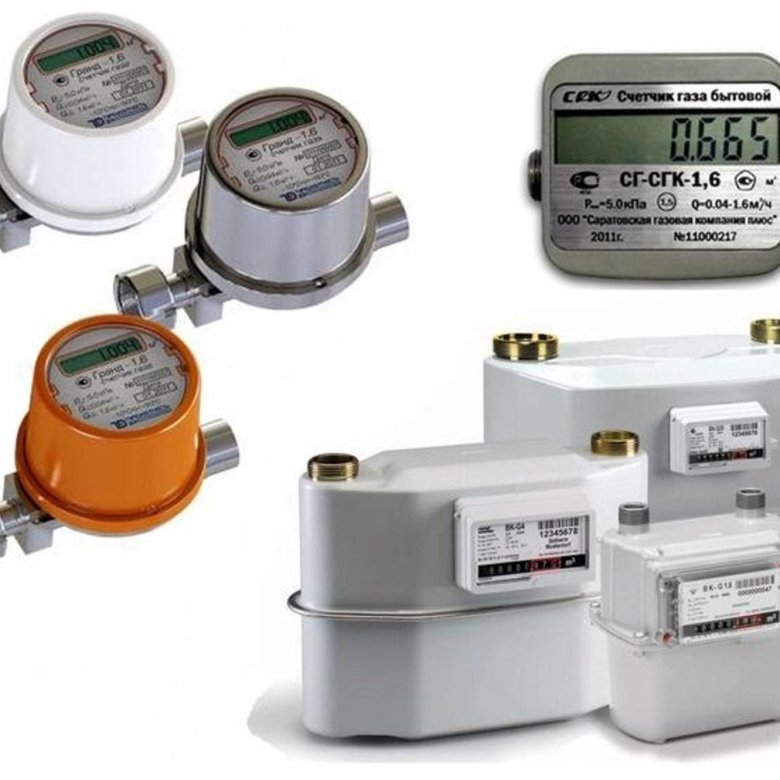

Cчетчики со встроенными электронными корректорами

Сравнительное применение прибора с термокоррекцией и без него

Как же ведут себя приборы учета газа с термокоррекцией и без.

За 120 секунд разница приведенного и рабочего объема составит не более 0,72%, но что будет, если счетчик будет работать в течении часа?

На графике видно, какие показания будут у счетчиков при наличии приведения к стандартным условиям и без них.

Расход газа, м³/ч	Время, сек	Экономия за 9 месяцев, руб
0.10803	120	69.984
0.21891	100	48.988
0.5888	100	39.657
1.0273	100	55.987
2.321	100	1071.922
3.3483	100	2772.533
10.125	100	4904.712
15.64	100	7512. 782

Таблица 1. Расход газа / Экономия за отопительный сезон из расчета 9 месяцев, в среднем показателе температур 20°С

А если счетчик будет установлен 6 лет соответственно его межповерочному интервалу?

Разница в показаниях будет весьма ощутима, особенно если приборы учета установлены в южных регионах. Так зачем платить больше? Есть конечно и обратная сторона медали, о которой говорилось ранее.

Узлы коммерческого учета газа

В соответствии с требованиями закона «Об обеспечении единства измерений» на узлах коммерческого учета газа должны быть установлены: расходомер (счетчик газа), корректор по температуре, корректор по давлению, если коррекция по давлению не происходит в соответствии с аттестованной методикой измерений и давление не задается как условно постоянная величина. Такой набор оборудования может стоить очень большие деньги. Для крупной компании это конечно тоже пустяки, но что делать если компания небольшая, а узел учета газа организовать нужно? В таком случае на помощь придут счетчики газа, у которых приведение к нормальным условиям является их неотъемлемой частью.

Счетчики газа с термокорректором сильно сэкономят место и деньги. При установке таких приборов упрощается процедура приема узла учета в эксплуатацию, большинство из них имеет дополнительные блоки для дистанционного съема показаний и диспетчеризации.

Узлы учета газа

Настоящая идея как потратить на узел учета в 10 раз меньше чем в обычном случае – это поставить счетчики газа со встроенным термокорректором.

Выводы по теме термокоррекции

Итак мы разобрали: 1) что такое приведение к нормальным условиям; 2) что такое термокорректор; 3) плюсы и минусы термокорректоров различных видов. Теперь можно обобщить информацию и сделать соответствующие выводы.

Первое на что хочется обратить внимание, что на узлах учета и для юридических лиц термокорректор обязательная штука. Так что как бы не хотелось, придется выбрать прибор, у которого есть приведение к нормальным условиям, либо приобрести корректор отдельно. В некоторых случаях это может влететь в копеечку.

Если вы физическое лицо, то установка счетчика газа с термокорректором будет выгодна в тех регионах, где среднегодовая температура выше 20 °С. При таком подходе у Вас получится серьезно сэкономить на счетах за газ.

Сегодня все чаще поставщики газа выдвигают обоснованные требования по установке счетчиков газа с корректором, по вполне понятной причине. Никто не хочет не дополучать прибыль за ресурсы, которые реально были потрачены на нужды потребителя.

Вот теперь вы можете принять осознанное решение по выбору прибора с корректором или без. Если Вас обязуют ставить термокорректор, то мы рекомендуем выбрать надежный прибор, который окупит себя, а не заставит тратить деньги впустую.

Будьте внимательны и не дайте себя обмануть, приобретайте проверенные приборы с термокоррекцией.

Газовый счетчик с термокорректором: особенности выбора счетчика

Одно из наиболее популярных устрой газовый счетчик с термокорректором, все чаще устанавливается в домах обычных горожан. Это связанно с тем, что устройства с термокоректором позволяют максимально точно определять расход газа. Плюсы и минусы приборов учета газа рассмотрим подробнее.

Виды приборов учета газа

Содержание

• 1 Виды приборов учета газа
• 2 Оптимальный вариант для квартиры
• 3 Оптимальный счетчик для дома
• 4 Какой прибор подобрать для установки на улице
• 5 Электронное или механическое устройство: что лучше

Специалисты выделяют следующие виды приборов:

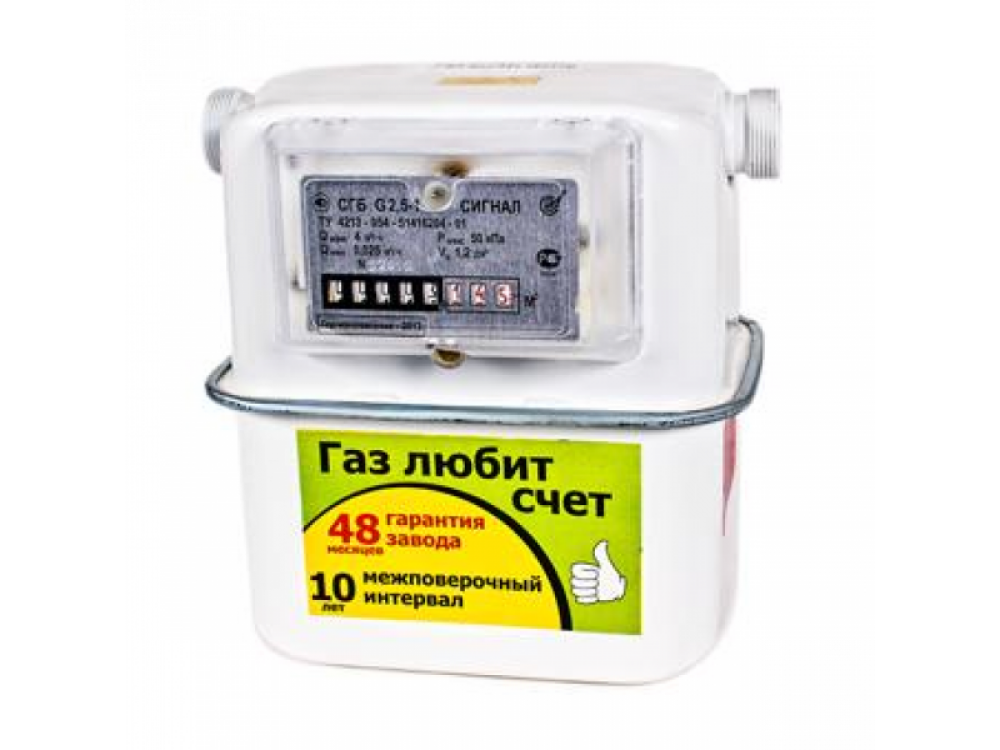

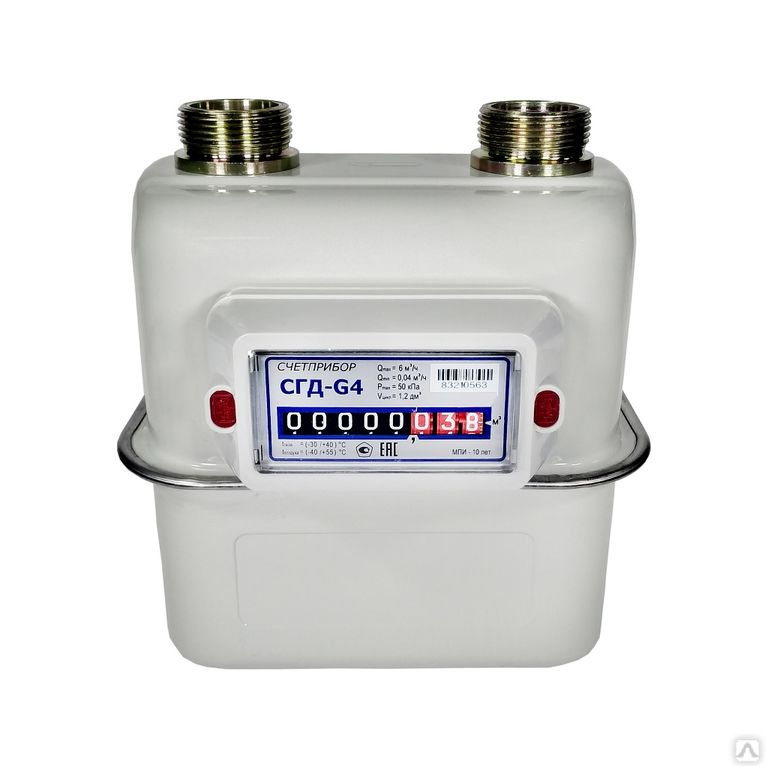

• Мембранный газовый счетчик.

Главная особенность таких устройств заключается в их высокой надежности и предельно простой конструкции. Такой счетчик газа с термокорректором имеет определенные недостатки. К примеру, большие размеры и необходимость часто диагностики. Сам по себе термокорректор в газовом счетчике, что это определенная деталь, которая стабилизирует показания газа при температуре, отличающейся от нормы.

• Электронный газовый счетчик.

Такие приборы отличаются довольно высокой точностью и небольшими размерами. Кроме того, проверять их нужно довольно редко. Главный минус такого прибора учета газа заключается в его стоимости.

• Ротационный газовый счетчик.

Прибор учета газа с термокоректором такого типа довольно небольшого размера, он не издает сильный шум, что также является один из его плюсов. Недостаток такого изделия заключается в необходимости периодической проверки. Чаще всего такие приборы используются в промышленности, однако, в последнее время уровень их популярности для бытового использования значительно увеличился.

• Объемный газовый счетчик.

Такие устройства выгодно отличаются от других высокой пропускной способностью, а также доступной ценой. Периодичность проверки таких изделий составляет 1 раз в 10 лет. Главный недостаток это большие размеры.

Оптимальный вариант для квартиры

Счетчик газа с термокоррекцией довольно редко ставят в квартирах. Чаще всего в таком жилье устанавливаются ротационные или электронные изделия. Достоинства и недостатки этих устройств были рассмотрены выше, но прежде чем сделать окончательный выбор нужно обязательно учесть такие нюансы:

• Место, в котором будет располагаться счетчик.
• Размер прибора.
• Уровень шума от устройства.
• Объем газа.
• Необходимость проверки.
• Уровень надежности.
• Стоимость прибора.

Кроме того, подобрать правильный счетчик, чтобы установить в квартире можно на основании следующих данных:

• Для жилья, в котором установлена исключительно плита или колонка лучше всего подойдет электронный или ротационный счетчик газа.
• Если в квартире функционирует автономное газовое отопление, то можно применить специальный объемный, ротационный или электронный счетчик определяющий уровень расхода газа.

Оптимальный счетчик для дома

Для установки в частном доме лучше всего подойдет прибор с термокорректором. Это связано с тем, что довольно часто устройства располагаются на улице, а приборы с термокорректором позволяют снизить влияние перепадов температуры на показания.

Также при подборе стоит учесть следующие критерии:

• Общий объем потребляемого топлива.
• Оснащено ли устройство термокорреткотором.
• Место в котором будет располагаться прибор.
• Частоту проверки изделия.
• Уровень надежности.
• Стоимость изделия.
• Габариты.
• Уровень шума.

Также стоит обратить внимание на то, что при использовании системы автономного отопления лучше всего использовать объемные и ротационные приборы учета. Если в доме функционирует только плита, то можно ограничиться использованием электронного или ротационного прибора.

Какой прибор подобрать для установки на улице

При установке прибора на улице нужно учесть такого рода нюансы:

• Наличие устройства регулирующего температуру. Стоимость такого рода устройств значительно выше, чем обычных приборов.
• Определить температурный режим. Такого рода данные можно найти в паспорте устройства. Стоит обязательно учесть, что в зимнее время температура может опускаться до -30 градусов, что повлияет на точность прибора.
• Определить количество потребителей и максимальный объем потребляемого топлива.

Для установки на улице можно использовать приборы любого вида.

Электронное или механическое устройство: что лучше

Механическое изделие отличается небольшой стоимостью и предельно простым устройством. При этом показатели его надежности находятся на довольно высоком уровне. Однако, он подвержен значительному влиянию низких температур и отличается весьма шумной работой.

Электронный прибор идеально подойдет для использования внутри помещений. Главное достоинство этой модели заключается в высоком уровне точности, бесшумной работе и небольших габаритах. Кроме того, это устройство хорошо функционирует в достаточно большом температурном диапазоне.

Весьма важными преимуществами этого устройства являются также такие факторы, как возможность подключения оборудования для диагностики и электронной передачи информации. Главный недостаток прибора – высокий уровень стоимости.

Одно из наиболее важных измерительных устройств, которое есть в каждом доме это прибор определяющий расход газа. Установка такого устройства позволяет сэкономить значительные средства на оплате услуг ЖКХ и вести четкий контроль над расходом голубого топлива.

Как считывать показания счетчиков электроэнергии и природного газа в жилых домах

Энергосбережение


Вы можете считывать данные со своих счетчиков, чтобы контролировать потребление электроэнергии или газа. В течение отопительного сезона потребление энергии следует сравнивать с количеством градусо-дней отопления за тот же период времени; в сезон охлаждения сравните потребление энергии с количеством градусо-дней охлаждения.

Градусо-дни отопления и охлаждения являются простой мерой влияния погоды на ваши потребности в энергии: при использовании средней температуры за каждый день каждый градус Фаренгейта ниже 65°F считается одним градусо-днем отопления, а каждый градус Фаренгейта выше 65 °F считается за один градусо-день охлаждения. Ваше использование отопления и охлаждения должно быть пропорционально количеству градусо-дней отопления и охлаждения за рассматриваемый период времени. Можно сравнить с аналогичным периодом прошлого года.

Вы также можете связаться с местными коммунальными службами для получения дополнительной информации о показаниях счетчика. Если ежемесячная информация достаточно хороша, ваши счета за коммунальные услуги могут содержать всю необходимую информацию. Просто убедитесь, что счета основаны на фактических, а не расчетных показаниях счетчиков, и помните, когда были сняты показания счетчика, потому что период времени между показаниями может варьироваться. Свяжитесь с местной коммунальной службой, если вы не уверены в этом.

Электрические счетчики

Электромеханический электросчетчик на стене дома. | Фото предоставлено © iStockphoto/epantha

Основной единицей измерения электроэнергии является ватт. Одна тысяча ватт называется киловаттом. Если вы используете тысячу ватт энергии в час, вы используете киловатт-час (кВтч). Ваша электроэнергетическая компания выставляет вам счета за кВтч.

Стандартный электросчетчик представляет собой устройство, похожее на часы, приводимое в действие электричеством, проходящим через него. Когда дом получает ток от линий электропередач, набор маленьких шестерен внутри счетчика движется. Количество оборотов записывается циферблатами, которые вы можете видеть на лицевой стороне счетчика. Скорость вращения зависит от количества потребляемого тока — чем больше энергии потребляется в любой момент, тем быстрее будут вращаться шестерни.

При считывании показаний электросчетчика прочтите и запишите цифры, как показано на циферблатах от  справа налево . Когда указатель находится прямо на цифре, посмотрите на циферблат справа. Если он преодолел ноль, используйте следующее большее число. Если он не преодолел ноль, используйте меньшее число. Запишите показанные числа, сначала записав значение шкалы справа от себя, а остальные по мере приближения к ним. Если стрелка циферблата находится между двумя цифрами, используйте меньшую из двух цифр.

Счетчики природного газа

Счетчик природного газа на дом. | Фото любезно предоставлено ©iStockphoto/fstockfoto

Природный газ обычно измеряется в кубических футах, а счета выставляются в тысячах кубических футов (MCF) или сотнях кубических футов (CCF). Вам также может быть выставлен счет по терме, что примерно равно CCF или 100 кубическим футам. Для измерения количества электроэнергии или газа, которое вы используете, коммунальное предприятие устанавливает счетчик между входящими линиями электроэнергии или газа и точкой распределения в доме.

Газовый счетчик приводится в действие силой движущегося газа в трубе, а также быстрее вращается по мере увеличения расхода. Каждый раз, когда циферблат с более низким значением делает один полный оборот, указатель на циферблате с более высоким значением перемещается вперед на одну цифру.

При снятии показаний газового счетчика прочитайте и запишите цифры, как показано на циферблатах слева направо (напротив электрического счетчика).
