Содержание

Термоголовка для радиатора отопления | Гид по отоплению

Содержание:

1 Устройство термоголовки
2 Принцип работы термоголовки
3 Установка термоголовки на радиатор
4 Видео

Термостат Herz.

Термоголовка для радиатора отопления – устройство, позволяющие с высокой точностью (±1°С) поддерживать необходимую температуру в помещении.

Использование терморегулирующей арматуры позволяет более экономично использовать тепловую энергию. В зависимости от настроек и температуры окружающего воздуха, термостатическая головка увеличивает или уменьшает поступление теплоносителя в отдельно взятый радиатор. В результате этого, создаются не только комфортные условия в помещении, но и благодаря тому, что комната не перегревается, происходит экономия тепловой энергии (в зависимости от модели экономия может составлять 10-20%).

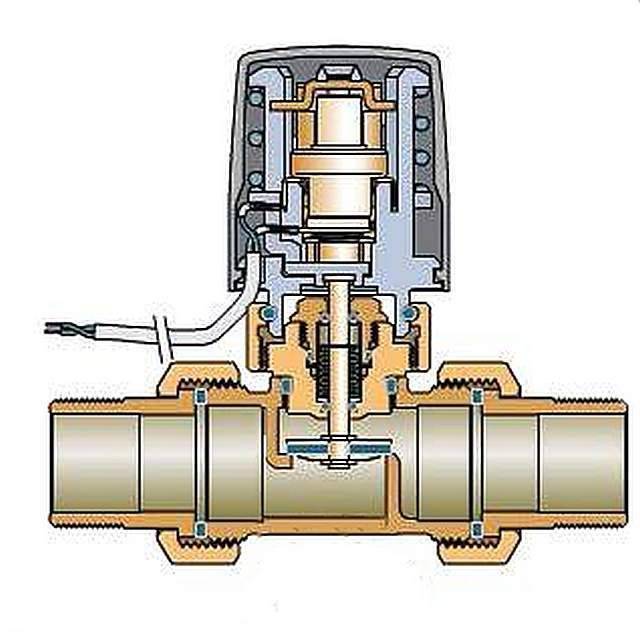

Устройство термоголовки

Термостатическая головка представляет собой изготовленный методом горячего штампования белый (черный, серый, золотистый или прозрачный) пластиковый корпус, в котором расположена сильфонная емкость (сильфон, термобаллон) из оцинкованной стали или латуни. Емкость наполнена этилацетатом или толуолом – веществами с высоким коэффициентом температурного расширения. Некоторые производители в качестве наполнителя сильфонной емкости используют газоконденсат (к примеру, в моделях Danfoss RTD), который имеет самую высокую скорость реакции на изменение температуры в помещении.

Термостатическая арматура на распределительном коллекторе теплого пола.

Примечание! Существуют модели, в которых в качестве термоэлемента используется воск, также обладающий высоким коэффициентом расширения.

Термоголовка используется совместно с термостатическим радиаторным клапаном (вентилем).

Полипропиленовый или нержавеющий стальной шток, под воздействием вещества в сильфоне, сужает или увеличивает сечение проходного канала клапана, тем самым регулируя объем поступающего в радиатор теплоносителя.

В верхней части корпуса расположен стопорный элемент, который позволяет зафиксировать настройки.

Устройство термостатической головки. Модель Danfoss RTD-N.

Некоторые производители для подсоединения клапана к трубопроводу используют конусообразное соединение по принципу «металл к металлу» без уплотнительных прокладок. Такое решение позволяет увеличить срок службы и надежность соединения, особенно при высоких температурах и химически агрессивном, загрязненном теплоносителе. Однако для предотвращения появления на металле вмятин и царапин, перед монтажом рекомендуется смазать соприкасающиеся поверхности техническим жиром. Уплотнительные кольца и прокладки относительно быстро приходят в негодность, что увеличивает вероятность появления течи. К тому же, отсутствие уплотнительных материалов позволяет осуществлять частый демонтаж/монтаж соединения.

Термоголовка для радиатора отопления оборудована системой безопасности, которая защищает прибор отопления от замораживания. Так например, если температура в помещении опускается до +5°С — +8°С (у различных моделей свой минимальный уровень температуры), термоголовка автоматически поднимает шток, тем самым запуская теплоноситель в радиатор.

Принцип работы термоголовки

Температура воздуха рядом с термоголовкой влияет на состояние вещества в сильфонной емкости. Увеличиваясь или уменьшаясь в объеме, вещество воздействует на положение штока, тем самым регулируя объем поступающего в радиатор теплоносителя.

Терморегулятор Danfoss на панельном радиаторе.

Если температура воздуха в помещении повышается, вещество в сильфоне начинает расширяться, выдавливая шток, который в свою очередь уменьшает сечение канала, и объем поступающего в радиатор теплоносителя сокращается. При понижении температуры происходит обратный процесс: вещество в сильфоне сжимается, благодаря чему шток поднимается, увеличивая сечение канала, и объем поступающего теплоносителя повышается.

Открытию и закрытию штока способствуют две нержавеющие стальные пружины: одна возвращает шток после закрытия клапана, другая после открытия.

Valtec VT.5000.0. Жидкостная, наполнитель сильфона – толуол.

Примечание! Одной из наиболее распространенных проблем терморегуляторов является прикипание подвижных элементов при их длительном бездействии (либо если настройки были зафиксированы в течении продолжительного периода времени).

Особенно это касается терморегулирующей арматуры с силой давления на шток до 2 кг. Для решения этой проблемы следует устанавливать устройства с силой давления от 4 кг. Помимо этого, после окончания отопительного сезона рекомендуется снимать термоголовки с клапанов, что позволит продлить срок их службы.

Для правильного функционирования термоголовки, периодически ее необходимо очищать от пыли и грязи. При этом следует помнить, что для очистки не следует использовать чистящие средства и абразивные материалы.

Термостатический элемент RTR 7091 для радиаторного клапана «Данфосс».

Установка термоголовки на радиатор

Подключение каждой конкретной модели термоголовки должна осуществляться согласно рекомендациям производителя, которые указаны в инструкциях по эксплуатации. Однако можно выделить общие требования к монтажу, характерные для большинства моделей:

Правильная установка термоголовки.

Прямые солнечные лучи не должны попадать на корпус, т.к. это приведет к некорректной работе устройства;

Различные предметы интерьера (мебель, защитные коробы, шторы, декоративные радиаторные решетки, подоконники и т. д.) не должны «скрывать» термоголовку радиатора отопления от остального пространства помещения. Помимо этого, она не должна находиться над восходящими потоками нагретого воздуха (например над трубами отопления). В противном случае, температура воздуха рядом с головкой будет выше, чем температура в остальной части помещения;

Термостатическая головка Danfoss на стальном панельном радиаторе.

Совет! Если все же терморегулирующая арматура закрыта каким-либо предметом интерьера, то рекомендуется использовать термоголовку с выносным датчиком. Датчик крепится на стену, в месте, где на него не оказывается тепловое воздействие от элементов системы отопления, прямых солнечных лучей, сквозняков и т.д. Датчик соединяется с головкой при помощи капиллярной трубки длиной 2-3 м (максимум 8 м).

Если термостатическая головка находится в практически закрытом положении, то для правильной циркуляции теплоносителя по отопительной системе, рекомендуется поставить перепускной клапан, либо байпасную линию между подачей и обраткой;
Корпус термостатического клапана не должен испытывать какие-либо давления от подсоединенного трубопровода.

Видео

Термостатическая головка F

Артикулы изделий

Термостатическая головка F

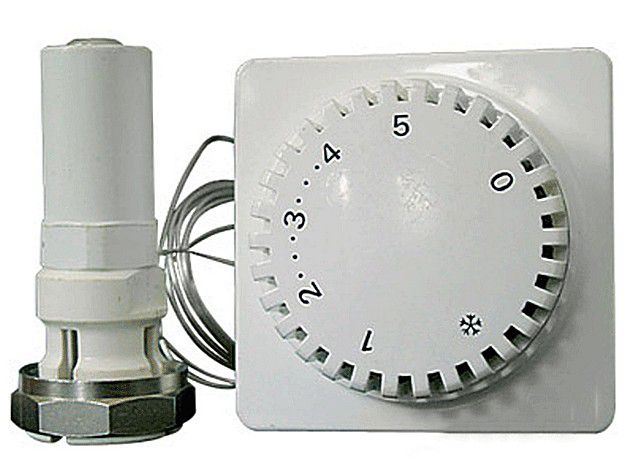

Дистанционный регулятор температуры со встроенным датчиком.

Диапазон настройки	Длина капиллярной трубки [м]		EAN	№ изделия
0 °C – 27 °C	2,00	(6.56 ft)	4024052191017	2802-00.500
	5,00	(16.4 ft)	4024052191819	2805-00.500
	10,00	(32.81 ft)	4024052192717	2810-00.500

Паз на лицевой части термостатических головок серии K, VK, WK и F предназначен для крепления цветных или специально маркированных “партнерских клипс”. E-mail: [email protected]

Термостатическая головка F

Дистанционный регулятор температуры со встроенным датчиком.

Термостатическая головка F

Дистанционный регулятор температуры со встроенным датчиком.

Диапазон настройки	Длина капиллярной трубки [м]		EAN	№ изделия
0 °C – 27 °C	2,00	(6.56 ft)	4024052191017	2802-00.500
	5,00	(16.4 ft)	4024052191819	2805-00.500
	10,00	(32.81 ft)	4024052192717	2810-00. 500

Аксессуары

Соединение для клапанов других производителей

Переходники для монтажа всех термостатических головок HEIMEIER на термостатические клапаны перечисленных производителей.
Стандартное резьбовое соединение M30x1.5.
См. также термостатические головки с прямым соединением для термостатических клапанов других производителей.

*) не предназначается для использования на радиаторах со встроенными клапанами.

Производитель	EAN	№ изделия
Danfoss RA (Ø≈20 mm) *)	4024052297016	9702-24.700
Danfoss RAV (Ø≈34 mm)	4024052300112	9800-24. 700
Danfoss RAVL(Ø≈26 mm)	4024052295913	9700-24.700
Vaillant (Ø≈30 mm)	4024052296019	9700-27.700
TA (M28x1,5)	4024052336418	9701-28.700
Herz (M28x1,5)	4024052296316	9700-30.700
Markaryd (M28x1,5)	4024052296514	9700-41.700
Comap (M28x1,5)	4024052296712	9700-55.700
Giacomini (Ø≈22,6 mm)	4024052429714	9700-33.700
Oventrop (M30x1,0)	4024052428519	9700-10. 700
Ista (M32x1,0)	4024052511419	9700-36.700

Соединение для клапанов других производителей

Переходники для монтажа всех термостатических головок HEIMEIER на термостатические клапаны перечисленных производителей. Стандартное резьбовое соединение M30x1.5.См. также термостатические головки с прямым соединением для термостатических клапанов других производителей.*) не предназначается для использования на радиаторах со встроенными клапанами.

Соединение для клапанов других производителей

*) не предназначается для использования на радиаторах со встроенными клапанами.

Производитель	EAN	№ изделия
Danfoss RA (Ø≈20 mm) *)	4024052297016	9702-24. 700
Danfoss RAV (Ø≈34 mm)	4024052300112	9800-24.700
Danfoss RAVL(Ø≈26 mm)	4024052295913	9700-24.700
Vaillant (Ø≈30 mm)	4024052296019	9700-27.700
TA (M28x1,5)	4024052336418	9701-28.700
Herz (M28x1,5)	4024052296316	9700-30.700
Markaryd (M28x1,5)	4024052296514	9700-41.700
Comap (M28x1,5)	4024052296712	9700-55.700
Giacomini (Ø≈22,6 mm)	4024052429714	9700-33. 700
Oventrop (M30x1,0)	4024052428519	9700-10.700
Ista (M32x1,0)	4024052511419	9700-36.700

Соединение для радиаторов со встроенными клапанами

Переходники для монтажа термостатических головок HEIMEIER с резьбой M30x1.5 на термостатические вставки с зажимным устройством.
Стандартное резьбовое соединение M30x1.5.
Исключение: термостатическая головка WK подходит только для монтажа на термостатические вставки с резьбовым соединением M30x1.5.

		EAN	№ изделия
Серия 2	(20 x 1)	4024052297214	9703-24. 700
Серия 3	(23,5 x 1,5), выпускается с 10/98	4024052313518	9704-24.700

Соединение для радиаторов со встроенными клапанами

Переходники для монтажа термостатических головок HEIMEIER с резьбой M30x1.5 на термостатические вставки с зажимным устройством.Стандартное резьбовое соединение M30x1.5.Исключение: термостатическая головка WK подходит только для монтажа на термостатические вставки с резьбовым соединением M30x1.5.

Соединение для радиаторов со встроенными клапанами

		EAN	№ изделия
Серия 2	(20 x 1)	4024052297214	9703-24. 700
Серия 3	(23,5 x 1,5), выпускается с 10/98	4024052313518	9704-24.700

Угловой адаптер M30x1.5

EAN	№ изделия
4024052035724	7300-00.700

Угловой адаптер M30x1.5

EAN	№ изделия
4024052035724	7300-00.700

Аксессуары

Крепежное кольцо

M30x1,5 для термостатических головок – K, DX, D, F

EAN	№ изделия
4024052376612	6000-11. 034

Крепежное кольцо

M30x1,5 для термостатических головок – K, DX, D, F

Крепежное кольцо

M30x1,5 для термостатических головок – K, DX, D, F

EAN	№ изделия
4024052376612	6000-11.034

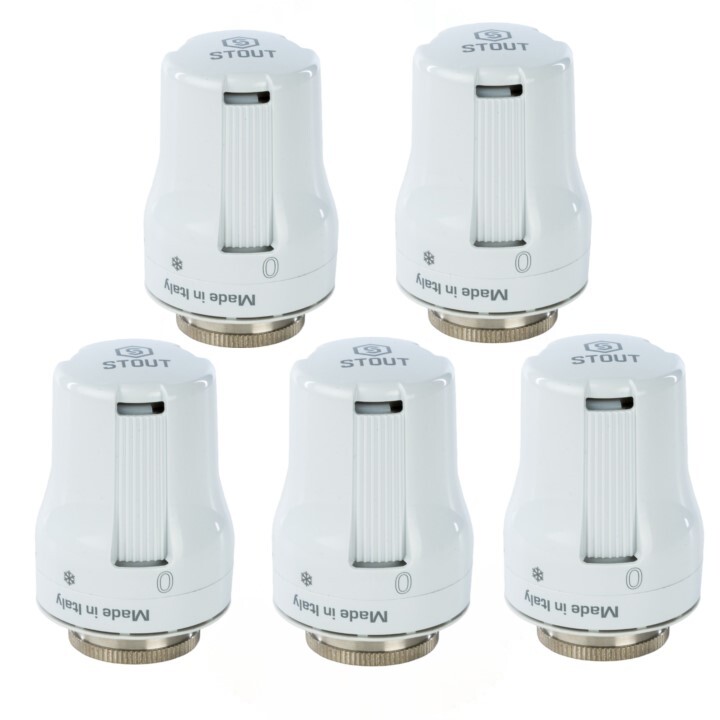

Термостатическая головка Stout M30x1.5 жидкостная 6-28°C (SHT 0002 003015)

Термостатическая головка Stout M30x1.5 жидкостная 6-28°C (SHT 0002 003015) является главным элементом терморегулятора, который объединяет все составляющие классической системы автоматического регулирования: температурный датчик, контроллер с датчиком температуры, привод исполнительного механизма (клапана). Термоголовка Stout устанавливается на терморегулирующем клапане. Термоголовка может настраиваться потребителем на поддержание любой желаемой температуры воздуха в отапливаемом помещении.

Воспринимая отклонение фактической температуры воздуха от заданного значения, термоголовка воздействует на клапан, перемещая его затвор.

Головка термостатическая Stout жидкостная имеет диапазон температурной настройки от +6°C до +28°C с функцией защиты от замерзания. Время срабатывания термоголовки составляет 20 минут.

Температура закрытия клапана

Принцип работы головки термостатической Stout

Основной элемент термоголовки Stout SHT 0002 003015 – сильфон (3), заполненный специальной термочувствительной жидкостью и ее парами (4). Давление в сильфоне сбалансировано силой настроечной пружины (7). Сильфон с жидкостью воспринимает изменение температуры окружающего воздуха.

При повышении температуры жидкость расширяется, объём сильфона увеличивается, шток термоголовки (6) и нажимной цилиндр (8) перемещаются, а вслед за ними золотник терморегулирующего клапана ? в сторону сокращения протока теплоносителя через отопительный прибор, пока не будет достигнуто равновесие между давлением в сильфоне и усилием пружины. При понижении температуры происходит обратный процесс: жидкость сжимается, объем сильфона уменьшается, шток и с ним золотник клапана перемещаются в сторону открытия до нового равновесия системы.

Изменяя силу сжатия рабочей пружины можно настроить терморегулятор на поддержание любой желаемой температуры в пределах температурной шкалы (9), но не более той, на которую рассчитана мощность отопительного прибора. Термоголовка Стаут настраивается самим пользователем в процессе эксплуатации системы отопления простым поворотом ее рукоятки (1) до совмещения значения температуры со стрелкой-указателем настройки (10). Цифры на шкале корреспондируются с поддерживаемой регулятором температурой. Данные температуры являются ориентировочными, так как фактическая температура воздуха вокруг термоголовки зависит от условий её размещения.

При необходимости диапазон настройки температуры может быть ограничен специальными переставляемыми фиксаторами (11). Термоголовка устанавливается на терморегулирующий клапан вместо защитного колпачка и закрепляется с помощью соединительной гайки (12).

Конструкция и материалы

Габариты жидкостной термоголовки Stout M30x1.5 SHT 0002 003015

D – 51 мм
H – 76,5 мм
SW – 34,2 мм

Документация

Технический паспорт изделия (открыть PDF-файл)

Технические характеристики

Производитель	Stout
Серия	SHT 0002
Артикул	SHT 0002 003015
Тип	термоголовка
Вид термоголовки	жидкостная
Область применения	системы водяного радиаторного отопления
Назначение	для радиатора
Присоединительный размер	М30×1,5
Максимально допустимый перепад давлений на терморегулирующем клапане	1 бар
Рабочее вещество	спирт
Температура окружающей среды	от -20°C до +50°C
Диапазон температурной настройки	от +6°C до +28°C
Время срабатывания	20 мин
Гистерезис	0,5°C
Максимально допустимое статическое давление	10 бар
Момент затяжки соединительной гайки	не более 2 Н·М
Цвет	белый
Высота	76,5 мм
Ширина	51 мм
Вес	134 г
Срок службы	10 лет
Страна производства	Италия
Страна-родина бренда	Италия
Официальная гарантия производителя	5 лет

Качество товара

Наша компания закупает продукцию у крупных проверенных поставщиков.

Мы рады предложить Вам качественный оригинальный товар!

«ГидроТепло» – официальный дилер ООО «ТЕРЕМ» по бренду STOUT

термостатическая головка, принцип работы термокрана, установка крана, как работает, как установить вентиль

Содержание:

Принцип работы термоклапана
Варианты регулировки радиатора отопления термоголовкой
Правила выбора термостатической головки
Выносной датчик температуры
Правила установки регулировочного крана

Проблема энергосбережения является актуальной во многих странах, Россия в этом плане – не исключение. В нашей стране большое количество вырабатываемых энергоресурсов тратится на отопление и вентиляцию зданий. К сожалению, этот показатель намного выше, чем во многих развитых странах, несмотря на постоянно растущую стоимость энергоносителей.

В целях экономии на батареях устанавливают терморегуляторы, с их помощью расходы на поддержание тепла в помещении сокращаются на 25%. Однако для большей эффективности необходимо правильно выбрать устройство для определенной отопительной системы и выполнить его монтаж. Кроме того стоит подробно изучить инструкцию, как правильно установить термоголовку на радиатор.

Принцип работы термоклапана

Регулировать температуру можно с помощью термоголовки для радиатора отопления.

Первые термостаты для установки на радиаторы отопления были выпущены компанией DANFOSS в середине 20-го века, а уже в конце того же столетия устройства претерпели модернизацию и стали более точными.

Устройство состоит из клапана и термоголовки, соединенных посредством специального фиксирующего механизма. Принцип работы термоголовки для радиатора отопления заключается в измерении и анализе температуры в батарее и регулировки ее с помощью клапана, который перекрывает поток теплоносителя.

Варианты регулировки радиатора отопления термоголовкой

Регулировка может быть двух видов: количественной и качественной.

Принцип первого метода заключается в изменении температуры за счет изменения количества теплоносителя, проходящего через радиатор.

Второй метод подразумевает изменение температуры воды непосредственно в системе. Для этого в котельной устанавливают смесительный узел с сифоном, заполненным термочувствительной средой. Эта среда может быть жидкостной или газонаполненной.

Вариант с жидкостной средой отличается простотой изготовления, но действует медленнее газового. Суть обоих вариантов заключается в следующем: при нагревании происходит расширение рабочей среды, что приводит к растяжению сифона. В результате специальный конус внутри него перемещается и уменьшает размер сечения клапана. Это приводит к снижению расхода теплоносителя. При охлаждении воздуха в помещении процесс протекает в обратном порядке.

Правила выбора термостатической головки

Выбирать устройство нужно с учетом особенностей отопительной системы и ее монтажа.

На основании этого для управления температурой используется клапан и термостатическая головка для радиаторов. При этом сочетаться они могут в разных вариантах.

Например, для однотрубных систем лучше использовать клапаны с высокой пропускной способностью. Аналогичные элементы подходят для двухтрубных систем с естественной циркуляцией рабочей среды. Для двухтрубных систем с принудительным перемещением теплоносителя лучшим вариантом будет установка термоголовки на радиаторы, позволяющей регулировать пропускную способность.

К выбору термоголовки для радиатора также следует подходить ответственно. Самыми распространенными можно назвать следующие варианты:

С установленным внутри термоэлементом.
Программируемые.
С внешним датчиком температуры.
Антивандальные.
С внешним регулятором.

Классическим вариантом можно назвать терморегулятор, имеющий внутренний датчик, и расположенный по горизонтали. Не рекомендуется выполнять подключение термоголовки к радиатору в вертикальном положении. В этом случае поднимающееся тепло может стать причиной некорректной работы терморегулятора.

Если нет возможности выполнить горизонтальную установку термоголовки на радиатор отопления, то дополнительно монтируют выносной датчик со специальной капиллярной трубкой.

Выносной датчик температуры

Использование выносного датчика необходимо еще в нескольких случаях:

Радиаторы отопления с терморегулятором закрыты плотными шторами.
В непосредственной близости расположен дополнительный источник тепловой энергии.
Батарея располагается под большим подоконником.

Иногда радиаторы отопления закрывают декоративными экранами. Такая ситуация наблюдается в помещения с повышенными требованиями к интерьеру. В этом случае расположенный внутри терморегулятор регистрирует только температуру за декоративной обшивкой. Кроме того затрудняется доступ к термоголовке. Для решения проблемы устанавливают термоголовку для радиатора отопления с выносным датчиком.

Что касается программируемых устройств, то они оснащены дисплеями для визуального контроля и также делятся на два вида. Одни их них оснащены встроенным блоком управления, у других этот элемент съемный. Второй вариант имеет некоторое преимущество: отсоединенный блок управления продолжает работать в прежнем режиме. При этом важно контролировать, как работает термоголовка на радиаторе отопления.

Такие модели позволяют регулировать температуру индивидуально для определенной ситуации. Например, днем можно уменьшить температурные значения, а ночью – увеличить. В результате экономия получается довольно серьезная.

Антивандальные устройства идеально подходят для домов, где есть маленькие дети, которые все трогают и крутят. Поэтому важно знать и понимать, как установить термостатическую головку на радиатор. Терморегуляторы такого вида не позволяют сбить настройки при неосторожном обращении. Также этот вариант используется в зданиях общественного назначения, включая детские сады и больницы.

Правила установки регулировочного крана

Как уже говорилось выше, наибольшая эффективность достигается при горизонтальной установке термокрана на радиатор.

Термоголовка устанавливается по особым правилам, согласно которым регулировка необходима только мощным радиаторам. Поэтому не следует оснащать этим устройством каждую батарею, находящуюся в жилом помещении. Наибольшей эффективности можно добиться, если установить терморегулятор на самый мощный нагревательный элемент из всех имеющихся в комнате.

Не рекомендуется устанавливать кран с термоголовкой для радиатора на чугунные батареи отопления, это не даст желаемого эффекта. Причиной всему инертность батарей из чугуна, в результате чего наблюдается большая задержка регулировки. Следовательно, установка термоголовки в этом случае теряет смысл.

Оптимальный вариант – установка клапана на подающую трубу в процессе подключения батареи к системе. В противном случае необходимо осуществить врезку устройства в готовую систему. Для этой цели проводят демонтаж отдельных элементов отопительной цепи и разрезают трубы, предварительно перекрывая кран. Врезку в металлические трубы сделать достаточно проблематично, поэтому необходимо изучить инструкцию, как установить термоголовку на радиатор отопления.

Завершив монтаж термостата, необходимо зафиксировать термоголовку. Этот процесс не представляет особой сложности и заключается в следующем:

На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.
Для фиксации термоголовки нужно слегка нажать на устройство.
О правильном положении и установке на место подскажет глухой щелчок.

Антивандальные терморегуляторы установить сложнее. В этом случае для решения проблемы, как установить термоголовку на радиатор, необходимо наличие шестигранного ключа размером 2 мм.

Работа протекает в следующем порядке:

С помощью дюбелей к стене крепят пластину.
На пластине закрепляют корпус устройства.
Посредством хомутов на стене фиксируют капиллярную трубку.
Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.
Закручивают фиксирующий болт с помощью шестигранного ключа.

С помощью терморегуляторов можно не только регулировать температуру, ограничительные штифты на задней стенке устройства позволяют устанавливать наименьшее и наибольшее значение. При этом за установленные пределы колесико уже не повернется.

Выбор оптимального варианта терморегулирующей головки для радиатора не представляет особой сложности. Главное условие – вариант должен соответствовать отопительной системе независимо от того, находится она на стадии проектирования или уже представлена в собранном виде. Кроме того следует учитывать особенности установки каждого вида терморегуляторов. По мнению мастеров с многолетним опытом получить максимальную выгоду и экономию позволяют программируемые устройства.

Как работает термоголовка на радиаторе отопления

В статье подробно рассказано как работает термоголовка на радиаторе отопления, принцип работы и установка термоголовки на радиатор отопления. Перед началом работ, внимательно ознакомьтесь с имеющимися инструкциями. Статья содержит полную информацию для выполнения работы от начала и до конца. Выбирайте только проверенных производителей, не экономьте на приборах, качество того стоит!

Термостатическая головка принцип работы

В качестве основного датчика выступает сильфон, жидкость или газ в котором находятся под определенным давлением. За балансировку устройства отвечает настроечная пружина, которая сжимает сильфон, когда мы устанавливаем нужную нам температуру путем вращения поворотной рукоятки.

Термостатическая головка принцип работы

Обратите внимание!
Чем качественнее калибровка устройства, тем точнее оно будет реагировать на изменение температуры.
В то же время и цена у подобных термоголовок высокой точности будет соответствующей.

При повышении температуры объем сильфона увеличивается (в основном за счет расширения газа или частичного испарения рабочей жидкости).
Увеличение объема сильфона приводит к тому, что пружина, фиксирующая шток, освобождается, и клапан постепенно перекрывает просвет в трубе.
Это продолжается до тех пор, пока внутри устройства не установится равновесие, или пока радиаторный клапан под термоголовку не будет полностью перекрыт, т.е. шток не перейдет в крайнее нижнее положение.

Установка термоголовки на радиатор отопления

Перед началом работ, важно знать, как правильно установить термоголовку на радиатор, от этого будет зависеть дальнейшая функциональность прибора.

Что понадобиться:

Термоголовка
Плашка для нарезания резьбы
Фумлента
Два разводных ключа
Контргайки

Подготовительные работы

Обычно установку термоголовки на батарею проводят вместе с монтажом новых радиаторов. Для этого нужно перекрыть стояк и слить в ведро оставшийся в трубах теплоноситель. Лучше всего осуществлять работы не в период отопительного сезона.

Выбор места установки термоголовки

Учитывая ошибки в монтаже термостатической головки, о которых мы говорили выше, можно сделать выводы о том, где точно не стоит устанавливать термоголовку. Какими же будут оптимальные варианты? Важно, чтобы на нее не попадали тепловые потоки от радиатора и не воздействовали факторы, которые могут стать причиной ложного восприятия температуры.

На фотографиях ниже представлены распространенные варианты правильной установки термостатической головки на батареи. Если она монтируется в верхней части радиатора, то должна располагаться только горизонтально. В нижней части она может крепиться горизонтально и вертикально, так как там нет сильных тепловых потоков нагретого воздуха – он поднимается наверх.

Выполнение резьбы на трубах

Чтобы закрепить головку на радиаторе, необходимо нарезать резьбу в местах присоединения. Для этого на сгонах, идущих от стояка и радиатора, нарезают резьбу с помощью плашки.

Монтаж головки

К сгону, идущему от стояка, прикручивается контргайка. Ее обматывают фумлентой, и на нее накручивают терморегулятор, но не затягивают крепеж. Далее проделывают то же самое со сгоном, идущим от радиатора. Установленную термоголовку нужно закрепить – одновременно двумя разводными ключами затягивают обе гайки.

Виды термоголовок

Все выпускаемые термоголовки можно условно разделить на два вида:

• механический, регулировка которого осуществляется вручную;

• электронный, контролирующий процесс регулировки в автоматическом режиме.

Механические модели представляют собой головку небольших размеров с поворотной ручкой. Температурный диапазон, который можно контролировать, начинается с показателя +7° и доходит до +28°. Прибор предусматривает несколько режимов работы. Каждое деление температурной шкалы приравнивается к 2-5 градусам.

Настройка термоголовки

После того, как пользователь ознакомился с конструкцией прибора, узнал, как работает термоголовка на радиаторе отопления, настройки оптимального микроклимата в каждом помещении не представляют сложностей. Вращением рукоятки относительно шкалы с метками можно регулировать температуру в пределах +5 – +28 градусов.

В первом случае система гарантированно не замерзнет в отсутствие хозяев внутри здания периодической эксплуатации. Максимальное значение считается комфортным для пользователей. Вещество, которым заполнена сильфонная камера, реагирует на повышение/снижение температуры в пределах 1 градуса. Поэтому циклы включения/отключения клапана будут происходить регулярно.

Таким образом, выбрать и смонтировать термоголовку вместе с клапаном сможет любой домашний мастер. Для этого достаточно учесть указанные выше факторы, избежать основных ошибок установки.

Термоголовка в 90% случаев используется для понижения температуры воздуха. Однако в загородном коттедже путем установки головок с клапанами на все регистры можно температуру поднять. В дальних от котла комнатах теплопотери в контуре обогрева максимальные. Поэтому при перекрытии подачи в ближних регистрах горячая вода лучше нагревает дальние от бойлерной комнаты.

Особая благодарность авторам статей с сайтов: homemyhome.ru, vseinstrumenti.ru,o-trubah.ru,nastroike.com

виды, принцип работы + правила установки

Такое устройство, как термоголовка для радиатора отопления, предназначено для регулировки температуры обогрева. С ее помощью можно более рационально расходовать теплоноситель и экономить средства.

Гарантированный эффект от использования — правильный выбор. Для этого необходимо владеть максимумом информации об этих устройствах.

Из этой статьи вы узнаете о существующих видах термоголовок, устройстве, принципе работы и правилах их монтажа на радиаторы. Также мы приведем основные критерии, влияющие на выбор, и кратко рассмотрим лучших производителей подобного оборудования.

Содержание статьи:

Особенности строения термоголовки
Виды термоголовок и принцип их работы
- Что представляют собой ручные термоголовки?
- Особенности механических термоголовок
- Чем отличаются электронные термоголовки?
Правила установки термоголовки
- Рекомендации по подключению
- Последовательность монтажа прибора
- Особенности выполнения настройки
По каким критериям выбирать термоголовку?
Краткий обзор популярных брендов
- Место #1 — компания Danfoss
- Место #2 — бренд Oventrop
- Место #3 — компания Thermo
- Место #4 — производитель Caleffi
- Место #5 — компания Salus
Выводы и полезное видео по теме

Особенности строения термоголовки

Самая популярная термоголовка состоит из корпуса, сильфона, стопорного элемента, толкателя, штока (запорного конуса), возвратной пружины, уплотнительных и крепежных элементов.

Количество пропускаемого в радиатор теплоносителя, регулирует клапанное устройство. Этим элементом комплектуют большинство изделий.

Корпус из пластика изготавливают способом горячей штамповки. Он может быть как прозрачным, так и цветным — от белого до черного. Сильфон выполнен из латуни или стали оцинкованной. В большинстве моделей корпус термоголовки для установки на батареи отопления и совместимы.

Самой большой скоростью реакции на колебания температуры обладает такой наполнитель сильфона, как газоконденсат.

Открывать и закрывать шток помогают две пружины из нержавейки. Одна из них возвращает шток в исходное положение после того, как клапан закроется, а вторая — после открытия его

На корпусе в самом верху находится стопорный элемент. Он необходим для фиксации настроек. Если настройки длительный период не менялись или же подвижные элементы устройства бездействовали, они могут прикипеть.

Для борьбы с этим явлением специалисты рекомендуют демонтировать термоголовки из клапанов, как только закончится отопительный сезон. Когда терморегулирующая арматура рассчитана на давление от 4 атм, вероятность прикипания значительно уменьшается.

Существует такое понятие, как «гестезис» головки. Чем он меньше, тем более быстрая реакция прибора на изменение температуры.

Виды термоголовок и принцип их работы

Термоголовки относятся к запорно-регулирующей арматуре.

Существует три вида термостатических головок:

ручные;
механические;
электронные.

Функции во всех одинаковые, но способы реализации отличаются. В зависимости от последнего параметра они обладают разными возможностями.

Что представляют собой ручные термоголовки?

По конструктивному исполнению термостатические головки дублируют стандартный кран. Путем поворота регулятора, можно регулировать объем теплоносителя, транспортируемого по трубопроводной магистрали.

Настроив термостат всего на 1° ниже, за год вы сможете сэкономить 6% от суммы, которую вам приходится платить за электроэнергию за год

Монтируют их вместо по противоположным сторонам от радиатора. Они надежные и недорогие, но управлять ими придется вручную, а крутить каждый раз вентиль, полагаясь исключительно на свои ощущения, не очень комфортно. В основном такие термоголовки устанавливают на чугунные батареи.

Если переключать шток клапана несколько раз в день, маховик вентиля ослабнет. В результате термоголовка быстро выйдет из строя.

Особенности механических термоголовок

Термоголовки механического типа имеют более сложную конструкцию и установленную температуру они поддерживают в автоматическом режиме.

В основе устройства — сильфон в виде небольшого гибкого цилиндра. Внутри него температурный агент в жидком либо газообразном виде. Как правило, он обладает высоким значением коэффициента теплового расширения.

Как только заданный температурный показатель превышает норму, под влиянием внутренней среды, сильно увеличившейся в объеме, шток начинает двигаться.

В результате сечение проходного канала термоголовки сужается. При этом происходит уменьшение пропускной способности батареи, а, следовательно, и температуры теплоносителя до установленных параметров.

По мере остывания жидкости или газа в сильфоне, цилиндр теряет свой объем. Шток поднимается, увеличивая дозу теплоносителя, проходящего через радиатор. Последний понемногу разогревается, равновесие системы восстанавливается и все начинается сначала.

Положительный результат будет только тогда, когда терморегуляторы имеются во всех комнатах и на каждом радиаторе.

Более популярны устройства с сильфонами, наполненными жидкостью. Хотя у газов реакция и более быстрая, но технология их производства довольно сложная, а разница в точности измерения составляет всего 0,5%.

Механический регулятор в использовании более удобен, чем ручной. Он полностью отвечает за микроклимат в помещении. Существует много моделей такого термоклапана, отличающихся друг от друга способом подачи сигнала

Термостатическую головку монтируют так, чтобы она была ориентирована в сторону помещения. Это повысит точность измерения температуры.

Если для такой установки нет условий, монтируют терморегулятор с выносным датчиком. С термоголовкой его соединяет капиллярная трубка длиной от 2 до 3 м.

Целесообразность применения выносного датчика обусловлена следующими обстоятельствами:

Отопительный прибор помещен в нишу.
Радиатор имеет размер в глубину 160 мм.
Термоголовка скрыта за жалюзи.
Большая ширина подоконника над радиатором, при том что дистанция между ним и верхом батареи меньше 100 мм.
Устройство балансировки расположено вертикально.

Все манипуляции с радиатором будут выполняться с ориентацией на температуру в комнате.

Чем отличаются электронные термоголовки?

Так как, кроме электроники, в таком терморегуляторе имеются батарейки (2 шт.), по размерам он превосходит предыдущие. Шток здесь движется под влиянием микропроцессора.

У этих приборов большой комплект дополнительных функций. Так, они могут выставлять температуру по часам — ночью в комнате будет прохладней, а к утру температура повысится.

Есть возможность программировать температурные показатели по отдельным дням недели. Не снижая уровень комфорта, можно значительно экономить на обогреве дома.

Хотя заряда батарей достаточно для эксплуатации на протяжении нескольких лет, за ними все же нужно следить. Но главный минус не в этом, а в высокой цене электронных термоголовок.

На фото термоголовка с выносным вариантом датчика. Он ограничивает температуру до установленного значения. Регулировка возможна в пределах от 60 до 90°

Если на радиатор установлен , термоголовка будет бесполезной. В этом случае потребуется регулятор с датчиком, фиксирующим внешнюю температуру.

Правила установки термоголовки

Место подключения при установке термоголовки на радиатор не зависит от ее вида. В любом случае это труба, напрямую подающая теплоноситель к батарее.

Чтобы устройство работало корректно, вокруг него беспрерывно должен циркулировать воздух.

Последовательность монтажа прибора

Монтаж нужно начать с обрезки труб, которую выполняют, отступив немного от радиатора. Следующий шаг — демонтаж существующей запорной арматуры. Далее, отделяют хвостовики от клапанов и ввинчивают их в пробки радиатора.

Монтируют на место обвязку, предварительно собрав ее, соединяют трубы. Остается отрегулировать температуру путем поворота ручки термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

Не рекомендуется перетягивать гайки крепления термоголовки, т.к. материалы, из которых она изготовлена, довольно мягкие. Для этого лучше применить динамометрический ключ

Важно, чтобы стрелка на корпусе показывала в сторону потока горячего теплоносителя в системе. В противном случае работа проделана напрасно, работать ничего не будет. Устанавливать термоголовку можно как на входе, так и на выходе.

Нельзя пренебрегать рекомендациями производителей по поводу уровня установки прибора, поскольку он откалиброван на температурный режим на этой высоте. В основном это 0,4 – 0,6 м от пола.

Но не все батареи имеют верхнюю подачу, она бывает и нижней. Если нет образца, подходящего по высоте, выход в настройке термоголовки на более низкую температуру.

Поскольку у пола более прохладно, а прибор настроен на температуру, которая должна быть у верхнего края батареи, в помещении будет жарко. Чтобы не делать этого, можно установить термоголовку с выносным датчиком. Есть и такой вариант, как самостоятельная настройка регулятора.

Особенности выполнения настройки

Для нормальной работы устройства нужна предварительная настройка. Перед этим включают отопление и изолируют комнату, закрыв дверь.

В определенной точке устанавливают термометр и приступают к выполнению настройки:

Поворачивают термоголовку в левую сторону до упора с тем, чтобы течение теплоносителя было полностью открыто.
Ждут пока температура повысится на 5-6° по сравнению с исходной.
Поворачивают головку до упора вправо.
Когда температура упадет до нужной величины, вентиль постепенно откручивают. Останавливают вращение, при появлении шума в радиаторе и потеплении корпуса.

Последнее положение термоголовки соответствует комфортной температуре. Она и будет постоянно поддерживаться.

В конструкцию электронных термоголовок заложены встроенные программы. Они дают возможность настраивать температуру с большой точностью — вплоть до 1 градуса

Описанная последовательность подходит для большинства приборов. Если она и отличается, то выполнить ее несложно, поскольку в паспорте все подробно расписано.

По каким критериям выбирать термоголовку?

Терморегулирующие приспособления выпускают многие производители.

Чтобы сделать правильный выбор, нужно руководствоваться следующими критериями:

Термоклапан, к которому головка будет крепиться. Поскольку соединение может быть клипсовое либо резьбовое, нужно обратить внимание на этот момент. Если производитель один и тот же, проблем не будет.
Вид резьбового соединения на самой головке. Оно может быть в виде гайки со шторками или просто круглое. В первом случае при монтаже нужен дополнительный инструмент для обжатия соединения. Во втором — все намного проще.
Наличие «юбки». С ней головка смотрится лучше, т.к. она закрывает рабочую область.
Материал изготовления. Наиболее дешевыми являются термоголовки в пластиковом корпусе. У дорогих моделей корпус металлический.
Качество пластика. Некоторые производители с целью удешевления своих изделий, используют самый дешевый вид пластика. От этого страдает прочность конструкции, а со временем пластик желтеет и теряет свой эстетический вид.
Тип рабочего элемента. Выбор придется делать между жидким, газовым, электронным и парафиновым.
Плавность вращения. Рукоятка должна вращаться плавно. Это является признаком хорошего качества. Всякие потрескивания, скрипы и заедания указывают на не совсем качественный продукт.
Градуировка и длина шкалы. У большинства моделей она находится в диапазоне +5 — +30 °C. Если шкала делений расположена по всему периметру головки, она может быстро стереться.
Наличие антивандального кожуха. Он защищает от несанкционированного доступа к настройкам.
Дизайн. Так как термоголовки в основном располагаются на виду, важен их внешний вид и цветовое решение.

Готовый комплект, состоящий из термоклапана и термоголовки приобретать не обязательно. Эти устройства можно купить по отдельности.

Газонаполненный сильфон не слишком чувствительный к сторонним источникам тепла. Это несомненный плюс, но стоимость у него намного выше, чем у жидкостного сильфона

Термоголовка, оснащенная автоматикой, во много выигрывает, но она не всегда эффективна. Нет смысла монтировать ее на . Материал этот очень теплоемкий, а так как масса батареи большая, она обладает большой инертностью. Корректно работать здесь сможет работать только ручной тип головки.

Краткий обзор популярных брендов

Верным решением при покупке термоголовки будет ориентация на авторитетных производителей. Незнакомый товарный знак с неизвестной историей — это большой риск потратить деньги попусту.

Смело можно приобретать продукцию таких производителей, как Dunfoss, Oventrop, Caleffi, Salus и других известных фирм.

Место #1 — компания Danfoss

Более 60 лет выпускает термоголовки концерн Danfoss. Это датский производитель, по его лицензии изделия производят и в России.

Ассортимент оборудования для автоматизации систем отопления у концерна Данфос богат и отвечает передовым технологиям. Управлять работой и настраивать термоголовки можно дистанционно, используя смартфон для этого

Наиболее часто спрашивают термоголовку RTS Everis. Это сильфонное изделие с наполнителем в виде жидкости. Путем прямой фиксации сопрягается с фирменными термоклапанами. Для других необходим адаптер.

Тест существующих видов термоголовок бренда в следующем видеоролике:

Место #2 — бренд Oventrop

Большим спросом у потребителей пользуются термоголовки Oventrop линейки Uni. Они укомплектованы жидкостным сильфоном. С термоклапаном соединяются при помощи накидной гайки. Температуру можно установить в пределах +7 — +28 °C.

Существует возможность полного закрытия. Рассчитаны головки на предельную температуру в системе +100 — +120 °C — именно такие характеристики указывает производитель в сопроводительной документации.

Головки Oventrop Uni совместимы с другими сантехническими изделиями этой фирмы. Их можно присоединять без адаптера к другим приборам со встроенным клапаном и соответствующей резьбой

Устанавливают их на термостатических вентилях с подходящим соединением. На головках многих серий есть специальная отметка для людей со слабым зрением, антивандальный кожух.

Место #3 — компания Thermo

Высокую оценку дали потребители продукции швейцарской компании Thermo, в частности, модели Royal Thermo RTE 50,30. Она отличается широким регулировочным диапазоном — от +6 до +28 °C, низким значением гистерезиса — 0,55 градусов. Есть и нулевая позиция.

Для корректной работы теплоноситель должен иметь температуру не выше 100 °C. Сопряжение с клапаном — гайка накидная.

Термоголовки компании Thermo отличаются надежностью, качеством сборки. Среди предложений есть модели с выносным датчиком

Место #4 — производитель Caleffi

Итальянский производитель Caleffi поставляет широкий ассортимент радиаторных термоголовок. Модель Caleffi 210000 — программируемая. Она оснащена цифровым жидкокристаллическим индикатором температуры. Кроме значения температуры, он показывает время, дату, установленную дневную программу.

При покупке оборудования для отопительных систем обязательно спрашивайте у продовца сопроводительные документы, гарантию от производителя и инструкцию у продукту

При программировании на неделю можно выставить 3 температурных уровня: «Комфорт», «Экономия», «Антизамерзание». Устанавливают эту головку в тандеме с вентилями Келеффи.

Место #5 — компания Salus

Немецкая фирма Salus также пользуется заслуженной репутацией. К примеру, модель Salus PH 60 — это электронная головка с энергонезависимой памятью, возможностью задавать температурный режим на неделю. Диапазон температур — +5 — +40 °C.

Электропитание осуществляется от 2 элементов АА. Дисплей имеет функцию подсветки и вывода на экран температурных параметров, а также уровня заряда элементов.

Новая разработка — мини-термоголовка беспроводная, питающаяся от батареек. Управлять устройством можно через компьютер или смартфон, предварительно скачав приложение «Умный дом»

Технические новинки не перестают радовать пользователей — беспроводные термоголовки позволяют владельцу создавать комфортный микроклимат в помещении, находясь при этом в другом конце города или другой стране. И все это становится возможным, если интегрировать устройство в систему или скачать фирменное приложение.

Выводы и полезное видео по теме

Устройство и назначение термоголовки детально рассмотрено в следующем видеоролике:

Стоит ли устанавливать термоголовку на батареи? Об этом детально рассказывает один из пользователей в своем в видеообзоре:

Термостатический клапан и головка в действии:

Отопительный контур с термоголовкой более удобен в использовании. Этот прибор увеличивает срок эксплуатации оборудования, входящего в систему отопления, повышает уровень его пожаробезопасности.

Если исходить из пользы этих сравнительно простых приборов и их 20-летнего срока службы, стоимость у них небольшая. Чтобы купить изделие действительно качественное, узнайте, есть ли сертификат на выбранный прибор.

А вы используете термоголовки для своего отопительного оборудования? Если да, то поделитесь личным опытом установки и эксплуатации, добавляйте фото, расскажите, довольны ли вы этими устройствами и насколько комфортнее стал микроклимат в вашем доме после монтажа термоголовок.

Если у вас остались вопросы, то не стесняйтесь задавать их в блоке комментариев — наши эксперты и компетентные пользователи постараются максимально доступно осветить сложные моменты.

Что такое термостатическая головка клапана радиатора?

Термостатическая головка клапана радиатора является действительно полезным дополнением к вашим домашним радиаторам, чтобы контролировать температуру в вашем доме. Установить головки термостатических радиаторных клапанов на радиаторы горячей воды в вашем доме просто и быстро. Головки термостатических радиаторных клапанов позволяют лучше контролировать температуру в вашем доме, повышая энергоэффективность. Это позволяет сэкономить на отоплении дома, а также лучше защитить окружающую среду. Существует ряд типов продуктов для термостатических головок радиаторных клапанов по разумным ценам.

Термостатические головки радиаторов, ключевой элемент термостатического клапана радиатора

Что выбрать: ручные или цифровые головки термостатических клапанов?

Как работают термостатические головки радиаторных клапанов?

Головки термостатических радиаторных клапанов: замена и цена

Посмотреть наши решения Читать другую статью

Термостатические головки радиаторов, ключевой элемент термостатического вентиля радиатора

Возможно, вы слышали о термостатических вентилях радиатора, экономичном и энергосберегающем решении, которое можно установить на радиаторы дома. Эти радиаторные клапаны помогут вам нагреть ваш дом до нужной температуры и при этом снизить ваши счета за отопление. Но знаете ли вы, что термостатические головки напрямую связаны с этими клапанами?

Головки термостатических клапанов установлены непосредственно на радиаторных клапанах. Термостатические головки цилиндрической формы состоят из нескольких частей. В сочетании с самим клапаном, который крепится к радиаторам горячей воды дома, головки клапанов позволяют регулировать температуру в вашем доме.

Небольшие устройства, часто окрашенные в белый цвет, хромированные или никелевые, с головками радиаторных клапанов, являются изящным дополнением к вашей домашней системе отопления. Давая вам больший контроль над температурой нагрева каждого радиатора в вашем доме (даже полотенцесушителя радиатора!), термостатические головки радиаторных клапанов оптимизируют отопление и энергоэффективность, а также вашу потенциальную экономию на счетах за отопление.

Кроме того, мы не должны забывать, что возможность эффективно контролировать уровень отопления в вашем доме обеспечивает более высокий уровень теплового комфорта через вашу систему центрального отопления. Более того, более современные термостатические радиаторные клапаны и головки клапанов позволят вам запрограммировать отопление дома так, чтобы оно устанавливалось именно на ту температуру, которая вам нужна.

В целом, снижение потребления тепла означает снижение счетов за отопление – лучше для вас и лучше для окружающей среды.

Информация о Нетатмо

Чтобы еще больше оптимизировать использование тепла, почему бы не установить интеллектуальные термостаты Netatmo на радиаторы отопления вашего дома? Эти головки радиаторных клапанов позволяют дистанционно управлять, регулировать и программировать домашнее отопление прямо со смартфона или планшета. Оптимизируйте комфорт отопления дома, потребление энергии и экономьте на счетах за отопление!

Что выбрать: ручные или цифровые термостатические головки вентилей радиатора?

В общем, существует два типа головок термостатических клапанов радиатора: ручные термостатические головки радиаторных клапанов и более современные цифровые термостатические головки радиаторных клапанов.

Головки ручных термостатических клапанов радиаторов

Как следует из названия, ручные термостатические головки клапанов радиаторов полностью нецифровые, поэтому их нельзя запрограммировать дистанционно для управления температурой отопления в вашем доме. Ручные термостатические головки радиаторных клапанов являются самыми дешевыми термостатическими головками радиаторных клапанов. Таким образом, они широко используются для управления отоплением дома.

Головки ручных термостатических клапанов радиаторов можно использовать для регулировки тепловой мощности радиатора. В общем, существует около 5 температурных положений (от 5 до 23 градусов по Цельсию), которые вы можете выбрать для регулировки отопления дома. Кроме того, часто есть настройка защиты от замерзания для самых холодных периодов погоды.

Ручные термостатические вентили для радиаторов очень легко установить на домашние радиаторы. Вы можете получить выгоду от более эффективного потребления энергии и экономии на счетах за отопление, и все это при небольших инвестициях в сами термостатические головки радиаторных клапанов.

Цифровые термостатические головки радиаторных клапанов

Более современные, менее распространенные и более дорогие цифровые термостатические головки радиаторных клапанов сочетают в себе преимущества ручных термостатических головок радиаторных клапанов с типом цифрового термостата, который вы обычно найти управление отоплением для всей комнаты.

С точки зрения управления температурой отопления в данном помещении, цифровые термостатические головки радиаторных клапанов предлагают вам более широкие возможности для регулировки и регулирования эффективности.

Цифровые термостатические головки радиаторных клапанов обеспечивают очень высокую точность, до полградуса разницы температур! Программирование цифровых термостатических головок радиаторных клапанов выполняется быстро и легко и может выполняться ежечасно или еженедельно, в зависимости от ваших температурных предпочтений.

Цифровые головки термостатических радиаторных клапанов позволяют дистанционно программировать отопление дома, даже если вы находитесь вне дома. Представьте: вы можете запрограммировать температуру нагрева на нужный уровень, чтобы она была настроена для вас, когда вы вернетесь домой с работы или из отпуска! Кроме того, вы можете уменьшить нагрев, когда он не нужен.

Информация о Нетатмо

Вы слышали об интеллектуальных радиаторных термостатах Netatmo? Вы можете удаленно контролировать уровень нагрева с беспрецедентной точностью, комнату за комнатой.

Как работают термостатические головки радиаторных клапанов?

Головки термостатических клапанов работают вместе с самими клапанами. Жидкость внутри головок клапанов расширяется в зависимости от уровня нагрева в помещении. Головка клапана работает в соответствии с этим изменением температуры.

Расходы горячей воды затем регулируются для регулирования температуры нагрева от комнаты к комнате. Снизив отопление всего на один градус, вы можете сэкономить около 7% на счетах за отопление! Таким образом, термостатические головки радиаторных клапанов являются удобным вариантом для обеспечения всесторонней эффективности.

Головки термостатических клапанов радиаторов: замена и цена

Головки термостатических клапанов радиаторов продаются по относительно низкой цене, что позволяет сэкономить на счетах за отопление за счет лучшего контроля температуры. Когда ваши термостатические головки радиаторных клапанов больше не работают, их можно заменить быстро и легко.

Помните, что вам нужно отсортировать замену только головок термостатических клапанов радиатора, а не всех термостатических клапанов радиатора.

Вы даже можете купить сменные головки отдельно от целых термостатических вентилей радиатора — просто убедитесь, что приобретаемые вами головки вентилей совместимы с имеющимися термостатическими вентилями радиаторов.

Термостатические головки радиаторных клапанов — удобное решение для снижения энергопотребления и уменьшения счетов за отопление. Низкая покупная цена и современный тонкий дизайн (обычно в белом, хромированном или никелевом исполнении) делают эти устройства быстрым решением для оптимизации температуры отопления вашего дома.

Посмотреть наши решения

Та же тема

Китай Производитель комнатных термостатов, Термостатические клапаны радиатора, Поставщик бытовых термостатов

Новое поступление

GIF

Свяжитесь сейчас

GIF

Свяжитесь сейчас

Видео

Свяжитесь сейчас

GIF

Свяжитесь сейчас

GIF

Свяжитесь сейчас

GIF

Свяжитесь сейчас

GIF

Свяжитесь сейчас

GIF

Свяжитесь сейчас

Горячие продукты

Свяжитесь сейчас

Термостат

Свяжитесь сейчас

Комнатный термостат

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/завод, Торговая компания
	Основные продукты:	Комнатные термостаты , Термостатические радиаторные клапаны , Домашние термостаты , Влавес , Капилляр. ..
	Сертификация системы менеджмента:	ИСО 9001

Wuxi Huishan Automatic Controller Co., Ltd — всемирно известная технологическая компания, специализирующаяся на отоплении, вентиляции и кондиционировании воздуха. Основанная в 1988 году, компания распространила свой бизнес более чем на 38 стран Европы, Америки и Юго-Восточной Азии.

За 30 лет своего существования компания построила стандартную современную фабрику площадью более 8400 квадратных метров с современным оборудованием и лабораториями. Здесь работает почти 120 сотрудников, среди которых треть технических…

Просмотреть все

Сертификаты

7 шт.

Сертификат ISO9001

EN215 сертификат термостатического радиаторного клапана TF-6 +DN15-B

Сертификат CE на комнатные термостаты серии TR 1

Сертификат CE на комнатный термостат серии TR-TA3

Сертификат CE на трубные термостаты серии WPR

Сертификат CE термостата нагрева серии G

Сертификат CE для приводов серии DR

Пошлите Ваше сообщение этому продавцу

* От:

* Кому:

г-жа генеральный директор

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас

Как работают термостатические радиаторные клапаны

Если у вас есть термостатические радиаторные клапаны (ТРК) и вы хотите знать, как извлечь из них максимальную пользу, или если вы планируете инвестировать в некоторые из них, вот подробное руководство по термостатическим радиаторным клапанам. , как они работают и как их исправить, если что-то пойдет не так.

Что такое трв?

Термостатические радиаторные клапаны (ТРВ) — это простой и недорогой способ раздельного регулирования температуры воздуха в отдельных комнатах вашего дома. Основное преимущество термостатических радиаторных клапанов заключается в том, что они автоматически обеспечивают контроль температуры в помещении и помогают более эффективно обогревать помещение, что экономит ваши деньги на счетах за отопление — ЕСЛИ вы правильно их настроите.

Что такое радиаторный клапан

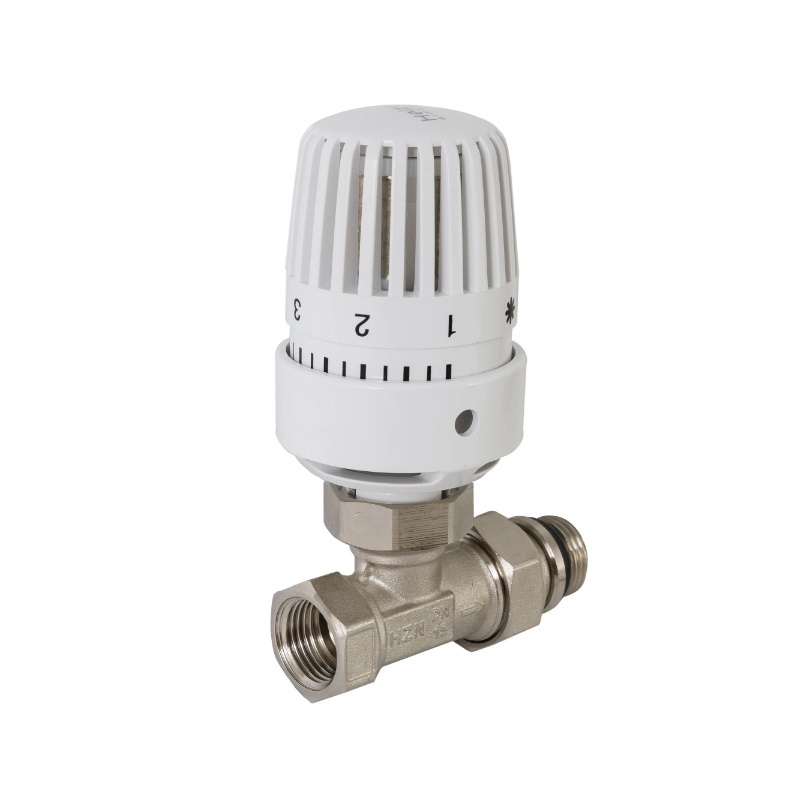

Если у вас есть термостатические радиаторные клапаны или TRV, вы обычно найдете их сбоку от радиаторов. Клапан управления радиатором выглядит как цилиндрический циферблат с цифрами от 0 до 6, который можно поворачивать вручную. При правильной настройке радиаторные клапаны позволяют вам иметь один централизованный котел, обеспечивающий тепло с разным уровнем тепла в разных комнатах вашего дома.

TRV состоит из двух частей; головка термостатического клапана (с циферблатом) и корпус клапана под ним, который крепится к трубе, идущей от котла и идущей к радиатору.

Как работают термостатические радиаторные клапаны?

В зависимости от того, как вы отрегулируете клапан, он регулирует поток воды, поступающей в ваш радиатор из бойлера.

При нагревании помещения капсула в головке клапана расширяется, что приводит к перемещению штифта в корпусе клапана, что приводит к его закрытию, что означает, что в радиатор поступает меньше горячей воды. По мере того, как комната затем охлаждается, капсула в головке снова сжимается, вытягивая штифт из корпуса клапана, позволяя горячей воде снова попасть в радиатор.

Два типа конструкции TRV

Термостатические радиаторные клапаны бывают двух основных конструкций: с восковой или жидкостной капсулой.

Жидкостная конструкция TRV

Жидкостный термостатический радиаторный клапан является технически более эффективной моделью, так как жидкость более чувствительна к изменениям комнатной температуры, чем парафин. Это означает, что ваша комната нагревается быстрее.

Восковая конструкция TRV

Восковая капсула в старых TRV медленнее расширяется и сжимается в зависимости от комнатной температуры и, следовательно, дешевле.

Сколько стоит термостатический вентиль радиатора?

Стандартные TRV будут стоить около 10–30 фунтов стерлингов каждый. Умный TRV может стоить намного дороже, начиная с 50 фунтов стерлингов.

Почему термостатические радиаторные вентили — хорошая идея?

TRV помогают экономить энергию и деньги
Термостатические радиаторные клапаны обладают потенциалом энергосбережения. Если вы правильно настроите свои TRV, вы сможете контролировать температуру в отдельных помещениях и сэкономить деньги, избегая перегрева, обычно вызываемого ручными клапанами.

Цифры на клапане относятся к температуре радиатора?

Нет. Цифры на термостатическом клапане указывают температуру в помещении, а не рад. Большинство людей понимают это неправильно, так что не волнуйтесь, если вы ошиблись!

Суть TRV в том, что он определяет температуру окружающей среды в конкретном помещении, в котором он находится, и, следовательно, пропускает более или менее горячую воду из котла в соответствующий ему радиатор.

Какой номер настройки означает какую температуру?

Ниже приведено приблизительное значение температуры в помещении, обозначенное номером настройки:

0 = Выкл.
* = 7°С
1 = 10°С
2 = 15°С
3 = 20°С
4 = 25°С
5 = 30°С

Какая оптимальная настройка для моего радиатора?

Не включайте радиаторы до 11 (ну 6) зимой! Идеальная настройка на самом деле 2 или 3. Так что установите ее там, оставьте, и вы будете приятно удивлены, что она отлично справляется со своей задачей. Все что больше – пустая трата времени.

Что такое интеллектуальные TRV?

Интеллектуальные термостатические радиаторные клапаны представляют собой электронные термостаты, которыми вы можете дистанционно управлять, чтобы контролировать температуру в ваших отдельных комнатах и регулировать ее со своего смартфона. Со всем этим дополнительным контролем они явно дороже, чем традиционные TRV!

Как починить термостатические клапаны

Проблема с TRV возникает редко, но с ней можно столкнуться. Вот краткое изложение возможных проблем и способов их устранения:

Мой термостатический вентиль радиатора застрял

Залипание клапана, вероятно, является наиболее распространенной проблемой, с которой вы сталкиваетесь при использовании TRV. Независимо от того, застрял ли он в открытом или закрытом положении, это вызывает настоящие хлопоты. Обычно вы обнаружите, что он застрял после длительного периода отсутствия регулировки – либо после долгой холодной зимы, либо после долгого жаркого лета.

Как это исправить:
1. Установите TRV на максимальное значение.
2. Вручную открутите гайку для снятия термостата. Под ним находится поршень, который в этот момент обычно пружинит, и вы сможете плавно толкать его вниз и снова вверх (в идеале).
3. Возьмите баллончик WD40 и распыляйте немного, пока поршень снова не начнет двигаться плавно.
4. Если поршень не ослабляется, вам придется заменить TRV.

Как этого избежать:
Держите ваш TRV в отличном состоянии, время от времени смазывая поршень клапана WD40 – возможно, раз в год перед большим включением отопления. Это защитит его от прилипания.

Термостатический клапан не включается или не выключается

Если поршень движется плавно, но ваш TRV не работает, скорее всего, его компоненты изношены или сломаны. Это более вероятно, если это старый TRV, поэтому замените его на новый.

Как этого избежать:
Возможно, вентиляционные отверстия головки клапана забиты пылью и другим мусором. Когда это происходит, воздух препятствует попаданию воздуха в капсулу с жидкостью или воском (что искажает показания). Так что делайте ежегодные проверки и очищайте от пыли или мусора.

Комната недостаточно теплая

TRV должны быть расположены в месте свободного движения окружающего воздуха, чтобы он мог правильно контролировать температуру воздуха, TRV, которые расположены в закрытых помещениях или за длинными занавесками, могут страдать от преждевременного закрытия, что не позволяет комнате достичь его идеальная температура.

Расположение TRV

Очевидно, что TRV должны быть установлены на входе или выходе радиатора, более старые TRV имели стрелку направления, указывающую направление потока, с которым они работают, если TRV был установлен с неправильным направлением потока можно было услышать неприятный стук в направлении, когда клапан пытался закрыться. Современные TRV являются двунаправленными, что означает, что они будут работать правильно независимо от направления потока.

TRV должны быть установлены на каждом радиаторе, за исключением эталонного радиатора или радиатора в том же месте, что и комнатный термостат. Важно, чтобы эталонный радиатор контролировался только клапанами крыльчатки и позволял комнатному термостату правильно управлять всей системой отопления.

TRV не следует устанавливать на все радиаторы, если между подачей и обраткой не установлен подходящий системный байпас, а также подходящая системная блокировка, устройство, отключающее отопление после достижения заданной температуры, например, комнатный термостат. установлены.

Мы уже в пути

Теплый, хорошо проветриваемый дом – это счастливый дом, поэтому, если вам нужна помощь в ремонте радиаторов, котла или сантехники, мы предлагаем разовый ремонт. Если вы хотите быть спокойны за маленькие сантехнические сюрпризы жизни, взгляните на нашу страховку на котел и страхование от поломок отопления.

Часто задаваемые вопросы

Стоит ли приобретать термостатические радиаторные вентили?

Безусловно. Вы можете установить комнатную температуру для отдельных комнат в вашем доме или собственности, что сделает их энергоэффективными и значительно сэкономит деньги.

На что должны быть настроены радиаторные термостаты?

Не включайте радиаторы до 11 (ну 6) зимой! Идеальная настройка — 2 или 3 (15–20°C). Так что установите его там, оставьте, и вы будете приятно удивлены, что он отлично справляется со своей задачей. Все что больше – пустая трата времени.

Какая температура 3 на радиаторе?

Ориентировочно, настройка «3» составляет около 20 градусов по Цельсию, что является довольно идеальной комнатной температурой – 18-21°C

арматура центрального отопления – термостатическая головка, графит

Европейский Союз

RU PL RU

алюминиевые радиаторы

арматура центрального отопления

аксессуары для радиаторов

муфты

Описание:

Радиаторы больше не должны нагреваться на полную мощность. Их можно отрегулировать с помощью термостатического клапана, который монтируется рядом с радиатором. Благодаря этому вы можете получить комфортную для себя температуру в выбранном помещении. Клапаны полезны, когда вы хотите сэкономить энергию, когда члены семьи находятся вдали от дома, или когда вы хотите повысить температуру в холодный день. Термостатический клапан состоит из двух элементов, которые работают вместе. Первая – это термостатическая головка, а другая – радиаторный клапан. Голова — подвижная часть. Его большим преимуществом является простота использования – все, что вам нужно сделать, это повернуть его. Чтобы облегчить пользователю процесс регулировки, головка снабжена шкалой, например, от 1 до 5. Когда вы выбираете 1, это означает, что вы хотите поддерживать в помещении так называемую дежурную температуру, не допуская попадания воды замораживание. Для поддержания оптимальной температуры головку следует установить в среднее положение (цифра 3). Рекомендуется подобрать термостатический клапан к головке, потому что такая комбинация гарантирует безупречную работу. Когда две части не совпадают, регулировка температуры не будет работать. Armatura Kraków предлагает большой выбор клапанов и термостатических головок. Также доступны полные угловые термостатические комплекты. Все компоненты изготовлены из прочных материалов, не подверженных коррозии, таких как латунь. Благодаря им система отопления будет работать эффективно долгие годы.

КФА Арматура КФА Арматура

Радиаторам больше не нужно нагревать на полную мощность. Их можно отрегулировать с помощью термостатического клапана, который монтируется рядом с радиатором. Благодаря этому вы можете получить комфортную для себя температуру в выбранном помещении. Клапаны полезны, когда вы хотите сэкономить энергию, когда члены семьи находятся вдали от дома, или когда вы хотите повысить температуру в холодный день. Термостатический клапан состоит из двух элементов, которые работают вместе. Первая – это термостатическая головка, а другая – радиаторный клапан. Голова — подвижная часть. Его большим преимуществом является простота использования – все, что вам нужно сделать, это повернуть его. Чтобы облегчить пользователю процесс регулировки, головка снабжена шкалой, например, от 1 до 5. Когда вы выбираете 1, это означает, что вы хотите поддерживать в помещении так называемую дежурную температуру, не допуская попадания воды замораживание. Для поддержания оптимальной температуры головку следует установить в среднее положение (цифра 3). Рекомендуется подобрать термостатический клапан к головке, потому что такая комбинация гарантирует безупречную работу. Когда две части не совпадают, регулировка температуры не будет работать. Armatura Kraków предлагает большой выбор клапанов и термостатических головок. Также доступны полные угловые термостатические комплекты. Все компоненты изготовлены из прочных материалов, не подверженных коррозии, таких как латунь. Благодаря им система отопления будет работать эффективно долгие годы.

арматура центрального отопления

0 0 0 0

index:

886-500-61

colour:

graphite

EAN:

51880855

PKWiU:

28. 14.12.0

type:

central heating fittings

Quantity in bulk packaging ( шт/упаковка):

1/45

материал:

латунь

Размер [дюйм]:

М30х1,5

L [мм]:

PN [бар]:

Хм]:

Элемент управления:

датчик жидкости

Упаковка содержит:

термостатическая головка

Гарантия:

5 лет

Сертификаты и декларации:

Изделие изготовлено по стандарту PN-EN 215, имеет Гигиеническую аттестацию, Декларацию о соответствии.

Загрузите файлы:


Technical_drawing_thermostatic_h … .jpg
KDWU 113_K_2021 PL_EN GLOWICE TEA … .PDF
Product_sheet_thermostatic_head_graphite.xlsx
