Терморегулятор danfoss настройка: Как установить терморегулятор Danfoss самому пошаговая инструкция

Danfoss терморегулятор – инструкция по монтажу и использованию

Установка на радиатор терморегулятора — это возможность снизить затраты на отопление, улучшение микроклимата в доме, а также бережное расходование энергоресурсов земли.

Мотивы могут быть разными, но решение воплощается в жизнь всё чаще.

Многие, выбирая производителя оборудования, останавливаются на компании Danfoss.

И не удивительно, продукцию известного бренда легко встретить на прилавках многих магазинов.

Технология производства их термостатов на основе газонаполненного сильфона запатентована и применяется на собственных заводах компании. Если Вы тоже решили приобрести Danfoss терморегулятор, инструкция по установке и эксплуатации будет кстати.

Содержание

• 1 Терморегуляторы для радиатора отопления Danfoss
• 2 Виды и условные обозначения:
• 3 Система обогрева полов
• 4 Монтаж термостатического элемента
• 5 Монтаж датчика
• 6 Установка ограничения
• 7 Видео на тему

Терморегуляторы для радиатора отопления Danfoss

Цель установки терморегулятора — поддержание, выбранной потребителем, температуры воздуха в доме.

В конструкцию терморегулятора для радиаторов входят два элемента, взаимодополняющие друг друга:

1. Термостат (или термостатический элемент).
2. Клапан терморегулятора Danfoss.

Клапан подключается непосредственно к батарее, а на него устанавливается термостатический элемент.

Основа основ — это термостат. Именно он реагирует на изменение окружающей температуры и влияет на клапан, который перекрывает поток теплоносителя.

Терморегулятор Danfoss

Внутри головки термостата — сильфон (гофрированная камера, способная изменять размеры), заполненный газом.

Газ, в зависимости от температуры, меняет своё агрегатное состояние (охлаждённый он конденсируется). Это приводит к изменению объёма и давления в камере. Камера уменьшается в размерах, тянет за собой шток золотника, который открывает в клапане больший просвет для поступления теплоносителя.

При нагревании происходит обратный процесс расширения и перекрытия просвета (принятый стандарт — 2 В°C превышения температуры воздуха над заданной).

Когда на шкале регулятора выставляется комфортная температура, внутри устанавливается определённое сжатие настроечной пружины, которая взаимосвязана с определённым давлением газа.

Данфосс производит сильфоны с газом внутри, а также жидкостные. Последние — более инертны, реагируют на изменение температуры медленнее.

Виды и условные обозначения:

• RTS — сильфон жидкостный;

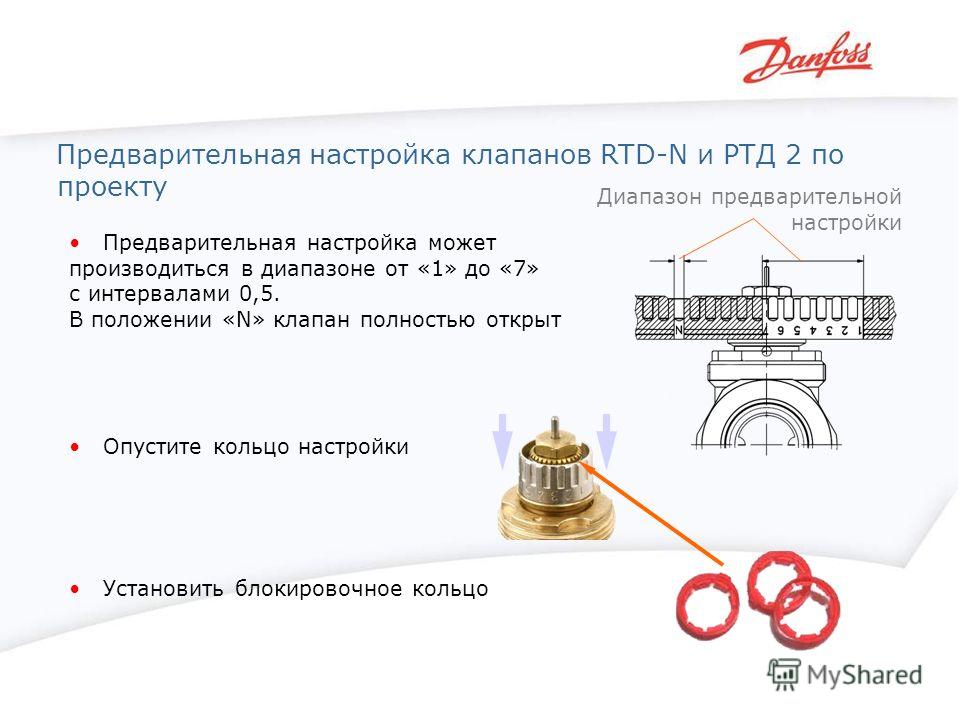

• RTD-G — газовый сильфон для однотрубной системы, или двухтрубной без насоса;
• RTD-N — газовый сильфон для двухтрубной системы, и систем с циркуляционным насосом.

Радиаторный терморегулятор ДАНФОСС RA 2991

Существуют также модификации термоэлементов, в которых:

• Предусмотрена защита от перенастроек случайными лицами (отличный вариант для общественных заведений и детских комнат).

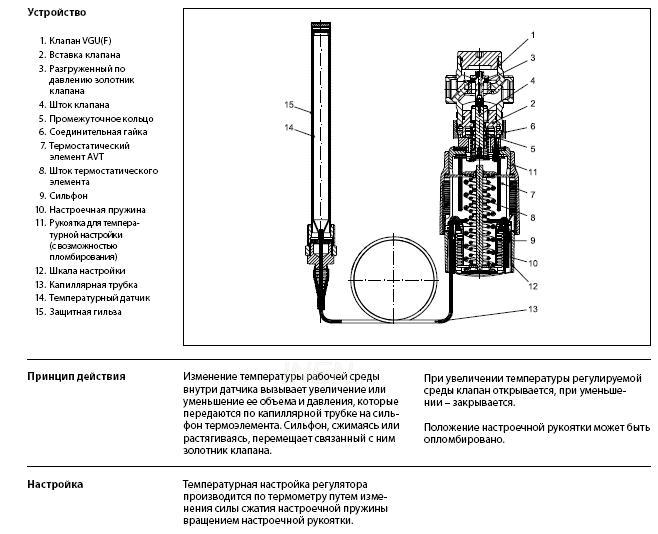

• Есть выносной термодатчик, соединённый двухметровой капиллярной трубочкой, который можно установить подальше от радиатора, заглублённого в нишу или заставленного мебелью, что даёт более точный результат измерений.
• С диапазоном температур, чуть меньшим, чем у обычных датчиков, для интеграции в систему, где производится оплата по нормативам.

Система обогрева полов

Терморегуляторы используются и для системы обогрева полов. Терморегулятор для тёплых полов просто необходим!

Ведь загоняя жидкость в контур пола, нужно понизить её температуру с 60 — 90 В°C, до комфортных 35 — 40 В° C (при этом поверхность самого пола будет около 25 В°C).

Расходомеры бессильны, если скачет давление в системе, если воздух нагревается, например, от солнца, да и если жильцы хотят сэкономить на отоплении во время своего отсутствия.

Термомеханический регулятор лучше применять для небольших комнат, около 10 м2.

Для больших площадей используют комнатные терморегуляторы с датчиками температуры тёплого пола.

Монтаж термостатического элемента

В первую очередь монтируется клапан на радиатор. Для этого перекрывается подача теплоносителя.

1. На подающей трубе делается разметка. Участок, который нужно будет выпилить, должен по длине соответствовать размеру корпуса клапана минус резьбовые соединения.
2. Разрезается труба отопления, выпиливается лишний отрезок.
3. При помощи лерки, или плашки, на внешней стороне отрезанной трубы делается резьба.
4. Соединение обрабатывается сантехнической пастой и фум-лентой.
5. На получившуюся резьбу накручивается корпус клапана.
6. Так как трубу крутить нельзя, с противоположной стороны клапана скручивается накидная гайка-американка, а затем вворачивается (шестигранным ключом) в сгон радиатора.
7. Корпус прибора вворачивается в его же накидную гайку через резиновую шайбу. Это соединение не нужно как-то герметизировать, главное, чтобы оно было чистым.
8. После того, как клапан установлен на радиатор, с него снимается защитный колпачок (расположен перпендикулярно трубе).

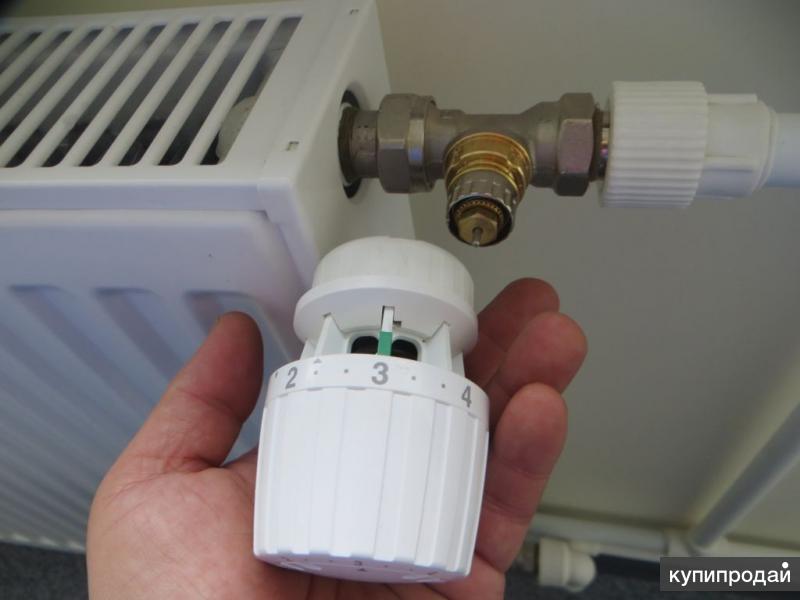

На термоголовке выставляется максимальное значение температуры, после чего, она одевается на клапан с нажатием (до щелчка).

Монтаж датчика

Как уже говорилось, выносной датчик нужен, если батарея встроена в стену или чем-то закрыта (мебель, экран, плотные шторы).

В одном корпусе этого элемента совмещён датчик и настроечный узел.

1. Располагать прибор лучше всего на открытом (но без сквозняков) участке стены, на высоте около 1,4 м. от пола. Избегать нужно мест вблизи приборов, которые могут сильно изменять температуру среды — кондиционеров, кухонных плит и т. д.
2. В комплекте прибора имеется небольшая монтажная панель, которая закрепляется на выбранное место при помощи пары саморезов.
3. Внутри датчика смотана капиллярная труба. Её вытягивают на нужную длину, чтобы прибор дотягивался до закреплённой планки.
4. Капиллярная трубка аккуратно фиксируется на обратной стороне клапана.
5. Датчик помещается на планку путём простого защёлкивания.

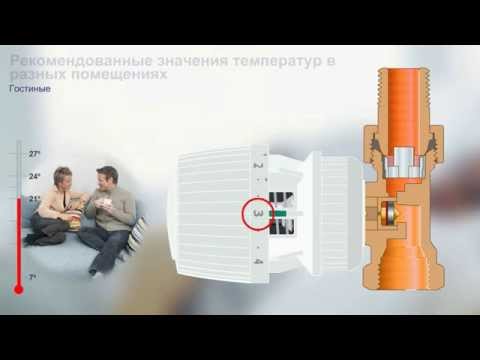

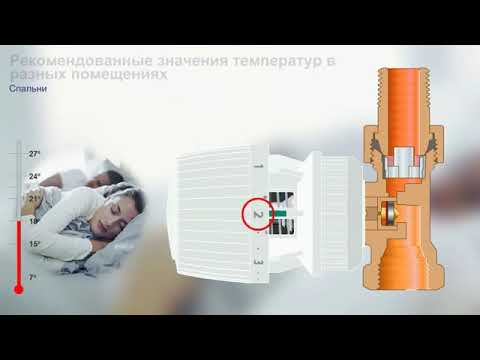

Установка ограничения

В основе работы терморегуляторов — физические законы. А потому, нужно помнить, что условия, в которых находится прибор, могут вносить некоторые корректировки (например, удалённость от источника тепла). Существуют ориентировочные таблицы соответствия шкалы регулятора и температуры, которые можно брать за ориентир, при установке. Однако после основной настройки нужно будет «понять» свой терморегулятор.

Для этого:

1. Выставляют температуру на рукоятке с метками.
2. Через час проводят контрольные замеры комнатным термометром в нескольких точках помещения.
3. Если температура больше или меньше, проводится корректировка показаний на рукоятке.

Зона пропорциональности — 2 °C. Если выставить температуру 20°, то прибор будет удерживать показатели в пределах от 20 до 22 °C.

Датчик после установки на радиатор

Два штифта, которые входят в комплект датчика помогут выставить ограничения минимального и максимального положения термоэлемента.

Находятся они в нижней части прибора:

1. Чтобы выставить ограничение на отметке, например «3», нужно вытащить ограничитель и установить показания датчика на отметке «3». Затем штифт вставляют в то отверстие, которое в этом положении оказывается под значком ромба.
2. Таким же образом выставляется второй ограничительный порог. Рукоятка поворачивается на нужный показатель, только штифт вставляется в отверстие, оказавшееся под значком треугольника.

Можно заблокировать регулятор на определённой температуре (защитит от нечаянного сбоя или детских шалостей).

Для этого:

1. Вынимаются оба штифта.
2. Рукоятка ставится на желаемый показатель.
3. В этом положении, первый штифт вставляется в отверстие, расположенное под ромбом.
4. Второй штифт — в отверстие под треугольником.

Терморегуляторы Данфосс имеют множество положительных отзывов. Это очень простой в использовании прибор, не требующий никакого внимания после первичного монтажа и настройки. Зато результатом будет более комфортная температура в квартире, а также в ряде случаев, существенная экономия бюджетных средств.

Видео на тему

• Предыдущая записьАлюминиевые радиаторы — отзывы об эксплуатации
• Следующая записьПринцип работы теплового насоса для отопления дома и его конструктивные особенности

Adblock
detector

модели, подключение, настройка и регулировка

0

Терморегуляторы Данфосс для радиаторов отопления и теплого пола

5 (100%) голосов: 1

Популярным брендом, под которым выпускаются терморегуляторы, является Danfoss. Изделия этой компании можно встретить практически во всех магазинах.

• Про регуляторы Danfoss
• Виды и условные обозначения
• Популярные модели терморегуляторов Данфосс
• Установка термоголовки Danfoss
• Настройка терморегулятора
• Работа регулятора в системе тёплого пола

Производственная технология на основе газонаполненного сильфона имеет патент и используется на своих же заводах компании. Если вы склоняетесь к покупке терморегулятора Данфосс, то обязательно прочтите инструкцию к эксплуатации.

Про регуляторы Danfoss

Зачем устанавливают терморегулятор? Для поддержания определённой температуры воздуха в помещениях.

Состоит изделие из двух частей, которые дополняют друг друга:

1. Термостат.
2. Терморегулирующий клапан.

Клапан терморегулятора Danfoss подключают прямо к радиатору, а на него уже монтируют термостат.

Главное – это термостатический элемент, который улавливает температурные изменения и подаёт сигнал клапану, перекрывающему поток теплового носителя.

Внутри термоголовки – сильфон (гофрированная камера, которая может менять размеры) с газом. Газ при определённой температуре меняет своё состояние (при охлаждении конденсируется). Это влияет на изменение объема и давления в камере, которая становится меньше в размерах и тянет за собой шток золотника, открывающего в свою очередь в клапане просвет для циркуляции теплового носителя.

Когда происходит нагрев, запускается обратный процесс расширения и просвет перекрывается (стандартом считается 2 В °C превышения температурного показателя над указанным).

При выставлении на шкале прибора оптимального градуса, внутри появляется определенное сжатие настроечной пружины, что связана с конкретным газовым давлением.

Danfoss выпускает газовые сильфоны и жидкостные (более инертные, медленнее реагируют на температурные колебания).

Виды и условные обозначения

Аббревиатуры, по которым различают терморегуляторы отопления Данфосс, означают вид наполнителя и назначение прибора:

• RTS – это жидкостный сильфон;
• RTD-G – работающий от газа, подходит для одно- и двухтрубной системы без насоса;
• RTD-N – газовый прибор для одно- и двухтрубной системы насосов.

Сервисный термостатический элемент Danfoss RTR/RTD со встроенным температурным датчиком

Есть модификации, выполняющие не только свои главные функции, но и много дополнительных. Допустим, опция защиты от перенастройки установленных показателей. Это удобно, когда в помещении постоянно находятся дети. Число режимов и разнообразие функций в каждой модели индивидуально.

Подробнее про виды терморегуляторов для радиаторов отопления можно прочитать здесь.

Популярные модели терморегуляторов Данфосс

В ассортиментном ряду компании множество различных терморегуляторов Данфосс для батарей. Популярностью пользуются следующие:

1. Регулятор RTD маркировки 3640. Он используется на системах отопления 2-трубного классического типа. Оснащён опцией, которая препятствует замерзанию магистрали в прохладное время. Терморегулятор Danfoss RTD применяется в бытовых и промышленных условиях, имеет четыре деления с отметками в виде римских цифр.
2. Обозначение RАХ, как правило, у изделий с жидкостью, что используются для монтажа на необычных батареях либо на полотенцесушителях. Внешне очень привлекательны и хорошо вписываются в дизайн. Корпус имеет лишь деления с римскими и арабскими цифрами.
3. Терморегулятор Danfoss RА-299 работает от газа, имеет автоконтроль температурного режима, производится в разных цветах. Оперативно реагирует на температурные колебания. Используется только для установки на классических системах отопления.
4. Прибор Living ECO имеет опцию контроля микроклимата в помещении. Его смело устанавливают в различных административных зданиях и жилых домах. Отличается изделие наличием ЖК-экрана, который выводит все необходимые данные о тепловом носителе. Кроме этого, корпус имеет при главных кнопки режимной настройки.
5. Также существуют серии со множеством функций, они подходят и для полотенцесушителей, и для разных участков оборудования под отопление. Могут быть право- и левостороннего типа.

Терморегулятор Danfoss Living Connect

Все терморегуляторы Данфосс для радиаторов отопления имеют в комплекте детали, которые упрощают крепление устройства и его будущее использование.

Установка термоголовки Danfoss

Прибор монтируют именно на трубе контура горячего водоснабжения. Установка не подразумевает ничего сложного, даже в случае с дизайнерскими вариантами, монтаж происходит по одному принципу. Работа осуществляется поэтапно:

1. Делается разметка на патрубке подачи для обозначения области, что потребуется срезать. Стоит учитывать размеры корпуса клапана. Отнимается резьбовый элемент, что будет входить прямо в трубу.
2. Отключается отопление и спускается жидкость, для исключения потопа в доме.
3. По отметкам срезается лишний участок трубы, а на внешней части среза делается резьба плашкой.
4. Стык обрабатывается специальной пастой для сантехнических работ (производитель не важен).
5. На резьбу, выполненную плашкой, накручивается клапан и крепко затягивается шайбой. Дополнительно закреплять соединение для герметичности не требуется. Выполненных действий достаточно для надёжного стыка.
6. Убирается предохранитель, устанавливается на регуляторе максимальный показатель «пять» и сверху надевается корпус со шкалой.
7. Проверяются все стыки и подключается тепловой прибор ко всей системе отопления.

Если подключение терморегулятора Danfoss было произведено правильно, то появиться проблем не должно. Стоит проконтролировать работу прибора до первого открывания и закрывания клапана.

Что такое — комнатный термостат для котла?

Настройка терморегулятора

Все приборы производителя отличаются внешне и по теххарактеристикам, однако всё же их настройка производится одинаково. Для её осуществления необходимо заглянуть в инструкцию к эксплуатации и ознакомиться с обозначением режимов, что указаны на корпусе прибора. Показатели могут отличаться, всё зависит от модели.

Далее для регулировки терморегулятора Danfoss поставьте на нём необходимую температуру. Это можно сделать при помощи передвижения крутящего элемента в определённую сторону. Если вы установили прибор с кнопками, всё, что вам нужно, это нажать на «плюс» или «минус».

Возможно указать промежуточные значения, когда они наилучшим образом подходят для того, чтобы создать определённый температурный режим в помещении. Пройдёт пару минут, и отопительная система успеет подстроиться под указанные параметры и будет греть, пока не получится оптимальный микроклимат. Также происходит настройка и для холодильного оборудования.

Работа регулятора в системе тёплого пола

Терморегулятор тёплого пола Danfoss – важная вещь для всей системы отопления. На приборе лежит ответственная функция по регулировке температуры до комфортных 25 °C.

Расходомеры не помогут, если давление нестабильно, воздух нагревается, допустим, солнечными лучами, а жильцы стремятся сэкономить на обогреве в то время, как их нет дома.

Механический регулятор специалисты советуют ставить в маленьких комнатах примерно на 10 м².

В больших помещениях применяют комнатные терморегуляторы Данфосс с температурными датчиками теплого пола.

Виды термостатов для теплого пола.

Термостатическая головка Danfoss заслуженно имеет много положительных отзывов. Это простой в эксплуатации элемент, который не требует особого внимания со стороны владельца после установки и регулировки. В итоге в доме обеспечивается благоприятный микроклимат, а в некоторых случаях и ощутимая экономия денежных средств.

Теги: Danfoss монтаж системы отопления

Термостаты | Danfoss

Задачи термостата – регулирование температуры в помещении

Можно даже сказать, что неофициальный пятый основной компонент холодильной системы – помимо компрессора, дросселирующего устройства, конденсатора и испарителя – это термостат. Это связано с тем, что даже в самых простых компрессорных холодильных системах, таких как бытовой холодильник, для контроля температуры внутри холодильника всегда используется термостат. В этом случае термостат либо включает и выключает компрессор напрямую, либо включает контактор или реле.

В этом случае термостат либо напрямую включает и выключает компрессор, либо включает контактор или реле. В качестве альтернативы электромагнитный клапан может включаться напрямую, если используются контуры откачки или откачки. Такое расположение можно использовать, чтобы избежать высокой нагрузки на контакты, которая могла бы возникнуть, если бы нагрузка компрессора переключалась непосредственно термостатом.

Если нежелательно устанавливать соленоидный клапан на жидкостной линии системы, естественно, этот вариант схемы использовать нельзя.

Использование термостата для контроля температуры в помещении предполагает, что в системе испаритель охлаждает воздух.

Глава 2. Контроль температуры воды и рассола

Если испаритель охлаждает холодную воду или рассол вместо воздуха, для контроля температуры жидкости можно использовать термостат. Регулирующий термостат такого типа обычно устанавливается на обратной линии (вода возвращается из нагрузки, например из водоохлаждаемого ларя, в испаритель). В таких случаях в подающей линии обычно присутствует дополнительный термостат (термостат защиты от замерзания). Вместе с реле протока он предотвращает падение системы ниже определенного порогового уровня, что может привести к обледенению водяного контура и, следовательно, к растрескиванию испарителя или других компонентов из-за давления льда. Это риск, потому что объем воды увеличивается примерно на 10%, когда ее агрегатное состояние меняется с жидкого на лед, поэтому вода внутри замкнутой системы может легко нанести значительный ущерб.

Конечно, можно использовать комнатный термостат даже в системах холодного водоснабжения, если помещение охлаждается водоохлаждаемыми ларями.

Ограничение разморозки

Возвращаясь к теме холодильной техники, еще одним стандартным применением термостатов является термостат разморозки. Чтобы избежать ненужного потребления энергии, продолжительность цикла оттаивания можно очень точно контролировать с помощью термостата, датчик которого желательно располагать в наиболее стойком ледяном кармане испарителя. Это обеспечивает явное энергетическое преимущество по сравнению с оттаиванием по времени, когда система всегда оттаивает в течение определенного, предварительно определенного периода времени, независимо от того, свободен ли испаритель ото льда.

В связи с этим еще лучшим решением является разморозка по требованию, хотя это невозможно реализовать с помощью простого термостата. Для этого требуется более сложная электроника, которая может решить, нужно ли запускать разморозку, на основе сохраненных кривых характеристик системы. Однако здесь следует иметь в виду, что даже если эта функция называется «разморозка по требованию», конкретные временные окна должны быть определены заранее. Это можно использовать для предотвращения выполнения цикла разморозки во время пополнения запасов или непосредственно перед пополнением запасов.

Термостаты контроля нагнетания компрессора

Термостаты нагнетания довольно редки. Целью этого применения является защита компрессора от чрезмерно высоких температур нагнетания. Он также защищает масло холодильной машины от избыточной тепловой нагрузки и, таким образом, от денатурации. В частности, в системах, использующих спиральные компрессоры, эта защитная мера является относительно распространенной. Тем не менее, это также рекомендуется для систем с поршневыми компрессорами.

Глава 3. Сенсорная среда

Термостаты Danfoss серии KP в основном доступны с двумя различными сенсорными средами. Чтобы решить, какая среда и какое устройство подходит для конкретного применения, важно знать разницу. Один тип – это парообразная среда, а другой тип – адсорбционная среда. среда датчик всегда должен быть размещен в месте, которое холоднее, чем корпус KP.

Это связано с тем, что внутри датчика имеется определенный объем жидкости для испарения. Когда он испаряется в датчике, давление в системе датчика увеличивается, и напорный сильфон расширяется, что, в свою очередь, приводит в действие контактную систему. Однако, если эта жидкость мигрирует в корпус термостата, она больше не может испаряться в датчике, и термостат не работает должным образом. Это явление похоже на обычную миграцию хладагента, при которой хладагент всегда собирается в самой холодной части системы. Если используется адсорбирующая среда, не имеет значения, выше или ниже температура датчика температуры соответствующего корпуса.

Грубо говоря, существует две основные формы конструкции термостатов, используемых в холодильных системах: регулируемые стандартные термостаты для настенного монтажа и термостаты для холодильников. Сборщики систем для обычных холодильных камер часто используют стандартные настенные термостаты с комнатными датчиками (например, модель Danfoss KP). Термостаты той же конструкции, но с выносными датчиками, также используются в качестве термостатов оттаивания. Здесь важно выбрать подходящую сенсорную среду. Рекомендуется использовать абсорбирующую среду, поскольку она не мигрирует и обеспечивает надежное переключение.

Термостат для холодильника

Второй основной формой конструкции является обычный термостат для холодильника. Он используется в качестве комнатного термостата для холодильников, но также часто используется в относительно небольших холодильных системах для баров и подобных устройствах. Преимущества термостатов для холодильников в том, что они имеют очень умеренную цену и долгий срок службы.

Если термостат необходимо заменить при обслуживании системы, обратите внимание на следующие моменты: Термостаты для холодильников доступны во многих различных версиях, но они отличаются лишь несколькими деталями. Это длина капиллярной трубки, точки переключения температуры, наличие автоматической разморозки или постоянной температуры перезапуска в положительном температурном диапазоне, а также должен ли вспомогательный сигнал включаться параллельно или противоположно рабочему сигналу.

По этой причине вам нужно иметь под рукой всего несколько сервисных термостатов, что значительно упрощает работу. Danfoss предлагает восемь сервисных термостатов, которые можно использовать для замены подавляющего большинства термостатов холодильников в случае необходимости ремонта благодаря их очень широкому диапазону температур и длинной капиллярной трубке. Термостаты № 3 и № 8 особенно важны для сборщиков холодильных систем. № сервисного термостата 3 подходит для холодильников с автоматическим размораживанием или постоянной температурой перезапуска, что является наиболее распространенным типом в настоящее время. № сервисного термостата 8 важен для небольших холодильных систем, потому что он обычно используется в автоматах по продаже напитков и холодильных шкафах для спиртных напитков в ресторанной индустрии. Однако он охватывает только верхний диапазон температур испарения. Эти термостаты также хороши для регулирования температуры салат-баров.

Конечно, существуют и другие основные типы механических термостатов. Однако здесь мы хотим описать только наиболее важные формы конструкции, которые используются в холодильных системах.

Глава 5. Типы датчиков

Существуют также различные типы конструкций датчиков для различных применений термостатов, которые оптимизированы для соответствующего предполагаемого использования.

Термостаты для измерения фактической комнатной температуры обычно имеют фиксированный шпиндель, установленный под термостатом (тип KP или RT). Для использования в качестве термостата испарителя его можно оснастить простым капиллярным датчиком или цилиндрическим выносным датчиком с капиллярным соединением с основным устройством. Цилиндрический выносной датчик рекомендуется для монтажа на трубе, например, для контроля температуры нагнетания компрессора, устанавливаемого на трубу непосредственно после нагнетательного патрубка компрессора. Существуют также специальные канальные датчики для контроля или контроля температуры в вентиляционном канале.

Важным фактором при использовании термостатов с беспотенциальными контактами является номинал контактов. Как упоминалось в статье о реле давления в предыдущем выпуске, производители обычно указывают номиналы контактов для трех различных типов нагрузки. Эти типы нагрузки также применимы к термостатам, поэтому здесь уместно краткое изложение.

Три разных номинала предназначены для чисто резистивных нагрузок (в этом случае обычно возможна максимальная контактная нагрузка), частично индуктивных нагрузок и чисто индуктивных нагрузок. Электрический нагреватель сопротивления для оттаивания является примером резистивной нагрузки (обозначение нагрузки: AC 1). Этот тип нагрузки должен использоваться при выборе термостата оттаивания, который подключается непосредственно к нагревателю. Примером частично индуктивной нагрузки (AC 3) является электродвигатель. Естественно, к этому классу относится и компрессор, который включается непосредственно термостатом. Напротив, катушка (AC 15), такая как катушка электромагнитного клапана, действует как индуктивная нагрузка на контактную систему термостата.

Макс. электрическая нагрузка действительна для термостатов KP

Категория нагрузки	Максимальная электрическая нагрузка	Нагрузка
АС1	16 А – 400 В	Активная нагрузка
АС3	16 А – 400 В	Нагрузка двигателя
AC15 (ранее AC11)	10 А – 400 В	Колл/Трансформация/Контрольная нагрузка
Макс. Л.Р. Загрузить	120 А – 400 В	Макс. Пусковой ток (заблокированный ротор)
DC13 (ранее DC11)	12 Вт – 220 В	Нагрузка постоянного тока

Глава 7. Электрическое подключение

Стандартный термостат КР с переключающими контактами обычно имеет три клеммы для подключения жил электрического кабеля. Это аналогично назначению контактов реле давления KP.

Клеммы предназначены для «фазного включения» (маркировка контактов: 1), «нагрева» (маркировка контактов: 2) и «охлаждения» (маркировка контактов: 4). Если используются только два контакта, проводники могут быть подключены к клемме «фаза» (контакт 1) и клемме «охлаждение» (контакт 4) в любом порядке. Клемма «нагрев» (контакт 2) редко используется в холодильных системах.

Примером ситуации, когда он используется, является повторный нагрев, который необходимо использовать по определенной причине. Например, его можно использовать для управления электронагревателем. В частности, в термостате Danfoss KP61 проводник «фазы» подключается к контакту 1, а проводник «охлаждения» подключается к контакту 4.

Глава 8. Настройка

Термостаты типа KP для настенного или настенного монтажа имеют следующие варианты настройки.

На передней панели устройства расположены две индивидуально регулируемые шкалы. Шкала слева предназначена для значения уставки, а шкала рядом с ней справа — для установки разницы (гистерезиса).

Отрегулируйте настройку левой шкалы на верхнюю точку переключения и шкалу рядом с ней на разницу.

Точка отключения равна верхней точке переключения минус разница.

При подключении электрического кабеля к контактам 1 и 4 цепь будет включаться при значении, установленном на левой шкале (например, будет включаться компрессор), и выключаться при этом значении минус установленная разница шкала вправо. Пример: левое значение -10 °C с правым значением 6 °C соответствует значению выключения -16 °C.

Поскольку термостат является механическим компонентом, значение разницы никогда не бывает одинаковым. Это зависит от фактической настройки точки переключения. Точное значение разницы можно определить либо экспериментально с системой (наблюдая за фактическими точками переключения), либо с помощью подходящей номограммы (входит в инструкцию к термостату КР). На практике обычно достаточно метода расчета точки отключения как левого значения за вычетом разницы на правой шкале.

Глава 9. Степень защиты IP

Класс защиты IP может быть важным фактором, в зависимости от местных обстоятельств и условий окружающей среды. Краткое введение в IP: первая цифра из двух цифр рейтинга IP (например, «IP54») описывает степень защиты от проникновения, а вторая цифра описывает степень защиты от воды.

Степень защиты IP3x означает, что провод диаметром 2,5 мм не может проникнуть в устройство с этой сертификацией. IPx3 означает, что устройство подходит для использования с падающими водяными брызгами под углом до 60° от вертикали. Вообще говоря, чем выше класс защиты, тем лучше устройство защищено от пыли, частиц грязи и влаги. Стандартные термостаты KP имеют степень защиты IP33 от воздействия пыли и влаги.

Степень защиты IP55 может быть достигнута за счет использования дополнительного защитного корпуса.

Если требуется еще более высокий класс защиты IP, вы можете использовать серию RT, предназначенную для особо суровых условий. Эти устройства имеют класс защиты IP от 54 до 66, в зависимости от модели.

До сих пор мы обсуждали только механические термостаты. Что касается надежности, прочности и простоты, то такие термостаты занимают устоявшуюся позицию в холодильных системах и сохранят эту позицию в будущем.

Тем не менее, в некоторых случаях целесообразно использовать электронный термостат или контроллер холодильной камеры. Эти устройства часто обладают преимуществами, особенно благодаря сочетанию таких функций, как контроль температуры в помещении с ограничением разморозки и отображение температуры в помещении, которые предлагаются всеми доступными электронными контроллерами холодильных камер. Кроме того, электронный термостат может быть выбран из-за стремления к определенным значениям гистерезиса, так как не всегда возможно настроить любое желаемое значение гистерезиса (разницу переключения) с помощью механического устройства.

Хата 404

Хата 404 изображение/svg+xml

Seçilen ülke ve dil, alışveriş şartlarınızı, ürün fiyatlarını ve özel teklifleri belirler

Пара Бирими

Фиятлар

нетто

брют

сеть

брют

İlgilendiğiniz konuları bulmak için arama motorunu kullanın veya aşağıdaki alanlardan birine gidin:

Каталог Nasil сатиновый алинир Ярдим

вейя гери гидин: Ана Сайфа

Абоне олманызы тавсие эдиёруз

Her bültende yeni ürünler, dağıtım ve TME web siteindeki değişiklikler hakkinda önemli ve ilgi çekici bilgiler bulacaksınız.
Buradan ayrıca aboneliğinizi iptal ederek listen çıkabilirsiniz.

* zorunlu alan

Abone olAboneliği sonlandır

TME Haber Bülteni Politikasını okudum ve anladim, işbu vesile ile TME’nin dijital bilgi bülteninin e-posta adresime gönderilmesine izin veriyorum. TME Haber Bülteni Politikası

*

1. Transfer Multisort Elektronik sp. о.о., ул. Ustronna 41, 93-350 Łódź işbu vesile ile kişisel verilerinizin sorumlusu olacağını bildirir.
2. Kişisel veri sorumlusu, bir veri koruma görevlisi atamış olup söz konusu görevliye [электронная почта защищена] e-posta adresinden ulaşabilirsiniz.
3. Verileriniz, Avrupa Pallramentosu Ve Konseyinin, Kişisel Verilerin Işlenmesi Ve Söz Konusu Verilerin Serbes /EC (соответствующий GDPR olarak anılacaktır) uyarınca verilen e-posta adresine TME elektronik haber bültenini göndermek için işlenecektir.
4. Verilerin verilmesi zorunlu değildir ancak bilgi bülteni göndermek için gereklidir.
5. Kişisel verileriniz, kişisel verileriniz işleme izninizi iptal edene kadar saklanacaktır.
6. Veri sorumlusu, izninizi iptal ederseniz veya profile çıkarma durumunda kişisel verilerinizin bu maksatla işlenmesine itiraz ederseniz kişisel verilerinizin pazarlama amaçlarıyla kullanılmasına daha erken bir tarihtir son verecektir son.
7. Kişisel verilerinize erişme ve düzeltilmesini, silinmesini veya işlenmesinin sınırlandırılmasını isteme hakkınız vardır.
8. Kişisel verilerinizin veri sorumlusunun meşru çıkarına istinaden işlendiği kadarıyla kişisel verilerinizin işlenmesine itiraz etme hakkınız vardır. Özellikle kişisel verilerinizin pazarlama ve profil çıkarma maksatlarıyla kullanılmasına itiraz etme hakkınız bulunmaktadır.
9. Kişisel verilerinizin izninize istinaden işlendiği kadarıyla söz konusu izni iptal etme hakkınız vardır. İznin iptal edilmesi, iptal edilme öncesinde yapılan işlemenin meşruluğunu etkilemez.
10. Kişisel verilerinizin bir anlaşma yapmak veya hükümlerini gerçekleştirmek amacıyla ya da izninize istinaden işlendiği kadarıyla kişisel verilerinizi aktarma, yani verilerinizi makine tarafından okunabilir, yaygın kullanılan, yapılı bir formatta veri sorumlusundan alma, hakkınız vardır. Kişisel verilerinizi farklı bir veri sorumlusuna aktarabilirsiniz.
11. Denetleyici veri koruma mercine şikayette bulunma hakkınız da bulunmaktadır.

даха фазла даха аз

TME Haber Bültenine Абоне Ол

Özel teklifler – indirimler – yeni ürünler. TME tekliflerini takip edin

Haber Bülteni Hüküm ve Şartları Aboneliği sonlandır

Veri işlemesi yapılıyor

Görev başarıyla tamamlandı.

Beklenmeyen bir hata oluştu. Lütfen tekrar deneyin.

Отурум ач

Парола

Bir müşteri numarası ve bir parola girmeniz gerekiyor

Alana girilen değer çok kısa.
