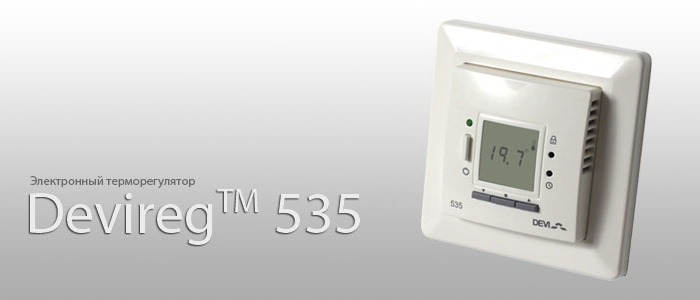

Терморегулятор. Devireg 535 – терморегулятор для систем подогрева пола с простым таймером





Код товара: 140F1050
Гарантия: 2 года.

Программируемый электронный терморегулятор с встроенным простым таймером.
Применяются (программируются) для:
— систем “Теплый пол” с датчиком температуры пола на проводе, или

— систем полного отопления со встроенным датчиком температуры воздуха, или
— систем полного отопления со встроенным датчиком температуры воздуха и датчиком ограничения температуры пола/стяжки на проводе.
Конструкция корпуса предполагает установку на стену в монтажную коробку. Двухполярный выключатель питания.
Таймер имеет четыре стандартных программы и программируется на четыре периода – утро, день, вечер, ночь. Имеет контроль обрыва/замыкания датчика температуры на проводе – мигающий зеленый светодиод, кабель выключен.


Схема подключения

   Технические характеристики терморегулятора DEVIreg 535:

  • напряжение питания:  ~180 / 250 В 50/60 Гц
  • активная нагрузка, макс.:  15 А, 230 В, 3500 Вт
  • индуктивная нагрузка:  4 А, 230 В, cos . = 0,3
  • переключатель нагрузки:  NO, двухконтактное реле
  • гистерезис:

  ± 0,2 °С с датчиком воздуха
 ± 0.4 °C с датчикои пола

  • индикатор:  светодиод зеленый/красный
  • рабочая температура:  -10 °С / +30 °C
  • тип рамки: ELKO
  • размеры: 85 х 85 х 47 мм
  • класс защиты:  IP31
  •встроенный аккумулятор  на 80 суток

  • сертифицирован:  УкрСЕПРО, ГОСТ Р, DEMKO,  CE


     Расчитать стоимость подогрева пола . ..

     Ассортимент терморегуляторов:

 Код товара		 Тип Диапазон регулирования Тип датчика
  140F1050 DEVIreg 535 +5 °C / + 45°C пол Датчик пола, 3 м, NTC 15кОм при 25°С
      +5 °C / + 45°C воздух
      ограничение max. t°C пола
+20°С / + 50°С

      ограничение min.t°C пола
+10°С / + 45 °С



Терморегулятор Devireg 535

Применение

DEVIreg SMART дистанционное управление отоплением





Электронный терморегулятор применяют для систем комфортного подогрева поверхности или для систем полного отопления помещений. Имеет таймер. Оснащен встроенным датчиком температуры воздуха и датчиком температуры пола на проводе (возможность выбора). Конструкция корпуса предполагает установку на стену в монтажную коробку.

Двухполярный выключатель питания. Индикация реальной температуры. Защита от детей. Минимальное и максимальное ограничение температуры пола (при работе комбинации датчиков – пола и воздуха). Контроль исправности датчика температуры пола, индикация.

• напряжение питания
~180 B ÷ 250 B, 50 Гц
•активная нагрузка, макс.

15 А 230 В, 3450 Вт
•индуктивная нагрузка

4 А, 250 В, cos ϕ = 0,3
•диапазон регулирования температуры

пола: +5°С ÷ +45°С

воздуха: +5°С ÷ +35°С
•ограничение температуры пола (макс. ) +20°С ÷ +50°С
•ограничение температуры пола (мин.) +10°С ÷ +45°С
•переключатель нагрузки

NO, двухконтактное реле
•гистерезис

0,2°С (датчик воздуха)

0,4°С (датчик пола)
•индикатор светодиод зеленый/красный
•рабочая температура

-10 ÷ +30 0 C
•режим защиты от замерзания +5°C
•размеры 85 х 85 х 47 мм
•класс защиты

IP31

•потребляемая мощность

0,3 Вт (в режиме ожидания)
•сертифицирован ГН, МСанПиН, ГОСТ Р, DEMKO, CE

Снят с производства!





DEVI DEVIREG 535 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Pdf Download

Скачать Оглавление

Добавить в мои руководства

Добавить эту страницу в закладки Руководство будет автоматически добавлено в “Мои руководства” распечатайте эту страницу

Содержание

3

  • страница из 24

  • Содержание
  • Оглавление
  • Закладки

Реклама

СОДЕРЖАНИЕ

  • СОДЕРЖАНИЕ

  • ВВЕДЕНИЕ

    • Инструкции по безопасности

  • .

    Периоды понижения температуры

  • Минимальная температура пола

  • Защита от замерзания

  • Безопасный замок

  • Переключение между полом и комнатной температурой
  • Поверните термостат на и выключение

  • Сообщения об ошибках

  • Diseosal Support

    99999999999

  • Diseosal Support

    912

  • 9112

  • Diseosal Support

    99999999999999999

  • 91199999999999999

  • Руководство пользователя

    DEVIreg™ 535

    Электронный интеллектуальный термостат

    www.DEVI.com

    Содержание

    Предыдущая страница

    Следующая страница

    Содержание

    Связанные руководства для DEVI DEVIreg 535
    • Системы теплого пола DEVI Devireg 535 Руководство по установке

      (28 страниц)

    • Инструкция по установке термостата DEVI DEVIreg 535

      (20 страниц)

    • Системы теплого пола DEVI Devireg 535 Руководство по установке

      (12 страниц)

    • Термостат DEVI DEVIreg 535 Краткое руководство

      (4 страницы)

    • Инструкция по программированию термостата Devi Devireg 535

      (2 страницы)

    • Термостат DEVI DEVIreg 550 Инструкция по эксплуатации

      Электронный интеллектуальный термостат (20 страниц)

    • Термостат DEVI Devireg 550 Инструкция по эксплуатации

      (22 страницы)

    • Термостат DEVI devireg 550 Инструкция по эксплуатации

      (25 страниц)

    • Термостат DEVI devireg 540 Инструкция по эксплуатации

      Термостаты (49 стр. )

    • Инструкция по установке термостата DEVI devireg 530

      (12 страниц)

    • Инструкция по установке термостата DEVI devireg 530

      (16 страниц)

    • Инструкция по установке термостата DEVI 532

      (16 страниц)

    • Инструкция по установке термостата DEVI DEVIreg 528

      (16 страниц)

    • Инструкция по установке термостата DEVI Devireg 316

      Готовый саморегулирующийся нагревательный кабель Iceguard – для защиты от замерзания кровли и водостоков (28 стр. )

    • Инструкция по установке термостата DEVI Devireg серии 530

      (10 страниц)

    • Инструкция по установке термостата DEVI devireg 130

      (12 страниц)

    Краткое содержание для DEVI DEVIreg 535

    Блоки управления DEVI | Condeana C.E Ltd

    Блоки управления DEVI





    Термостаты Devireg отличаются! Они являются сердцем и мозгом систем, и для каждого применения у DEVI есть идеально подходящий полностью электронный блок управления, независимо от того, хотите ли вы просто поддерживать тепло полов, хотите ли вы полное решение для прямого обогрева или хотите ли вы использовать аккумулирующее отопление в ночной тариф – или любая комбинация. Мы будем направлять вас!

    ​

    ​

    DEVIreg™ Smart



    Сдержанный и вневременной дизайн квадратного сенсорного экрана делает
    DEVIreg™ Smart идеально вписывающимся в любой современный интерьер.

    ​

    • Простое и интуитивно понятное управление с помощью сенсорного экрана

    • Элегантный стильный дизайн, который подходит для всех рамок с отверстиями 55 x 55

    • Самый умный и красивый контроллер на рынке

    • Управление отоплением из любого места в любое время

    • К одному термостату DEVIreg™ Smart можно подключить до 10 мобильных устройств

    • с помощью приложения DEVIsmart™

    • С помощью одного приложения DEVIsmart™ вы можете контролировать любое количество мест с любым количеством термостатов DEVIreg™ Smart

    • Может обмениваться данными с двумя мобильными устройствами одновременно







    Devireg Touch



    DEVIreg™ Touch представляет собой интуитивно понятный программируемый термостат с таймером, используемый для управления элементами электрического обогрева пола. Термостат предназначен только для стационарной установки и благодаря специальной конструкции, состоящей из двух частей, подходит для широкого спектра рамок и датчиков.
    DEVIreg™ Touch быстро и интуитивно настраивается с помощью встроенного мастера. Он имеет программу энергосбережения, включая оптимальное управление запуском/окончанием, обеспечивающее желаемую температуру в нужное время и тем самым снижающее расходы на отопление.

    Devireg ™ 530 Series

    Devireg ™ 530 с датчиком пола
    Devireg ™ 531 с встроенным номером
    Devireg 532 с Andthing-in-in-in-in room-in room-in room-in room-in room-in room-in room-in room-in room-in room-in room-in room ™ 532. датчик и датчик пола

    Характеристики продукта:

    • Двухполюсный предохранительный выключатель

    • Низкое потребление в режиме ожидания

    • Контроль неисправности датчика

    • Подходит для использования в ванных комнатах – IP 31

    • 15 А

    Девилинка™. Wi-Fi



    Devilink™ — это новая инновационная беспроводная система управления электрическим подогревом пола. Система состоит из центрального блока (сенсорный экран), используемого для управления датчиками и термостатами по всему дому. Это означает, что вы можете контролировать температуру во всем доме с одного центрального контроллера».



    Система состоит из Devilink CC, центрального блока, используемого для управления Devilink FT (термостат пола) и Devilink RS (комнатный датчик).

    Характеристики продукта

    • 3,5-дюймовый цветной резистивный сенсорный экран

    • Режим «В гостях» — спланируйте свой отпуск.

    • Защита от замерзания

    • Управление всеми помещениями с одного централизованного контроллера

    • Дальность передачи до 30 метров.


    Домашнее применение
    Беспроводное управление отоплением, позволяющее контролировать все температуры в доме из одной центральной точки.
