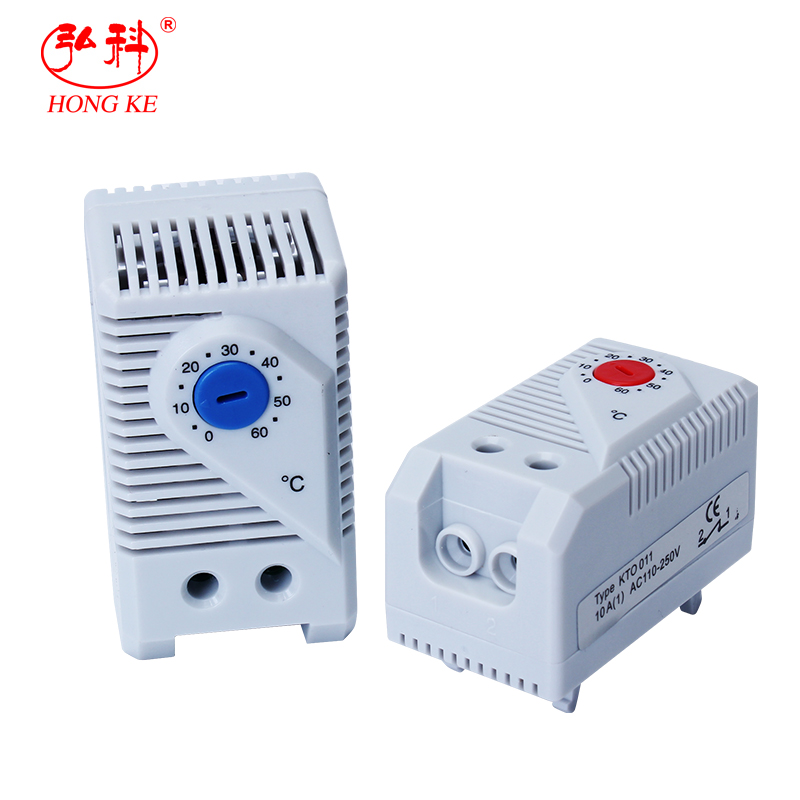

RC19 DMS 1141 Термостат регулируемый, нормально-разомкнутый ( 0…+60 °C ) контроль вентилятора (220В)
- Предназначен для замыкания силовой электрической цепи при заданной температуре.
- Часто используется в электрических шкафах для включения вентиляторов или кондиционера для защиты оборудования от перегрева.
Устанавливается на DIN рейке защелкиванием. Термостат не имеет собственного электропотребления. Принцип работы термостата основан на принципе деформации биметаллической пластины. Является аналогом термостата STEGO KTS 01141.0-00.
Технические параметры:
- Номинальный ток: 6(1)A 250VAC;
- Диапазон регулирования: 0 … +60°С;
- Температура хранения и эксплуатации: -20°С … +80°С;
- Погрешность: ±4°C;
- Гистерезис: 7°C.
Основные характеристики
- Терморегулятор регистрирует температуру в распределительном шкафу.
- Должен быть размещен в верхней части распределительного шкафа на максимальном расстоянии от нагревательного прибора или других источников тепла. Устанавливается на стандартной 35мм DIN рейке защелкиванием.
- Вентиляционные щели терморегулятора не должны быть закрыты.
- При настройке терморегулятора необходимо учитывать погрешность термостата.
- Пример: требуемая максимальная внутренняя температура в распределительном шкафу +45°C.
- Максимальная погрешность термостата +4°C, таким образом необходимо установить на рукоятке термостата 41°C (45°C-4°C).
Схема подключения термостата
| Эксплуатационные характеристики | |
|---|---|
| Артикул | DMS 1141 |
| Масса | 0.093 кг. |
| Объем | 0.001 м3. |
| Аксессуары к шкафам и стойкам | ||||||||
|---|---|---|---|---|---|---|---|---|
| 00762 | RC19 CF KR M6 Винт с шайбой и гайкой M6 для крепления 19″ оборудования (50 шт уп.) | 9,00 | шт |
| ||||
| Кабели питания I Сетевой шнур питания | ||||||||
| 06969 | Сетевой шнур, Евровилка – IEC 320 C13, 3*0,75 3 м. PC-186-VDE-3M RC19 | 262,50 | 247,50 | шт |
| |||
| 07035 | Cabeus PC-189-VDE-1.8M Кабель питания 10A, 1,8м (2103k) | 182,25 | 170,25 | шт |
| |||
| 07205 | Cabeus PC-189-VDE-3M Кабель питания, 10A, 3м (2104k) | 251,25 | 234,75 | шт |
| |||
| Модуль вентиляторный | ||||||||
| 01069 | МВ-400-2 ЦМО Модуль вентиляторный потолочный 170х425 мм, 2 вентилятора | 2’558,25 | 2’393,25 | шт |
| |||
| 01071 | МВ-400-2-3 ЦМО Модуль вентиляторный потолочный 170х425 мм, 3 вентилятора | 3’485,25 | 3’281,25 | шт |
| |||
| 01066 | МВ-400-3 ЦМО Модуль вентиляторный 19 1U, 3 вентилятора, регулируемая глубина 200-310мм | 5’521,50 | 5’176,50 | шт |
| |||
| 01067 | МВ-400-6 ЦМО Модуль вентиляторный 19 1U, 6 вентиляторов, регулируемая глубина 390-750мм | 8’550,00 | 8’175,00 | шт |
| |||
| 07740 | RC19 MV-1 Вентилятор охлаждения, 220В, 120х120х38мм | 563,25 | 460,50 | шт |
| |||
| 07741 | RC19 MV-1-1,8 Вентилятор охлаждения 220В для установки в настенные шкафы, шнур питания 1,8 м, 120х120х38мм | 727,50 | 600,00 | шт |
| |||
| Напольные шкафы телекоммуникационные | ||||||||
| 07164 | Шкаф серверный телекоммуникационный 19″ напольный, 27U 600x800x1388мм ШхГхВ, дверь стекло, серый RAL 7035 (3 места), RC19 | 33’288,80 | 31’967,25 | шт |
| |||
| 06198 | Cabeus SH-05C-18U60/60 Шкаф монтажный телекоммуникационный 19″ напольный для распределительного и серверного оборудования 18U 600x600x988mm (ШхГхВ) передняя стеклянная и задняя сплошная металлическая двери, ручка с замком, цвет серый (RAL 7035) | 24’960,80 | 23’328,00 | шт |
| |||
| Серверный корпус | ||||||||
| 09410 | Cabeus CL-N239DS Корпус cерверный 19″ 2U, RM (ДxШxВ)мм: 390x430x88. 8, 2×5.25″+4×3.5″HDD, без блока питания | 9’586,50 | 8’959,50 | шт |
| |||
| Телекоммуникационные шкафы настенные | ||||||||
| 05254 | RC19 ШРН-Э-9.60 G Шкаф телекоммуникационный настенный 19″, 9U разборный 600х600 мм., дверь стеклянная, цвет серый RAL 7035 | 8’474,04 | 8’003,26 | шт |
| |||
| 01738 | ШРН-12. 500-3С ЦМО Шкаф настенный трехсекционный 12u откидной 600х520 дверь стекло | 12’500,00 | 11’500,00 | шт |
| |||
| 28999 | ТЕЛКОМ TL-15.6.6-С.7035Ш Шкаф 15U 600x600x757мм (ШхГхВ) телекоммуникационный 19″ настенный, дверь стекло, цвет серый (RAL7035) | 13’164,00 | 12’315,00 | шт |
| |||
| 12285 | ШРН-М-9. 500.1 ЦМО Шкаф настенный 9U разборный 600х520, съемные стенки, дверь металл | 13’029,60 | 12’442,20 | шт |
| |||
| Защищенные телекоммуникационые шкафы всепогодные напольные ШТВ укомплектованные | ||||||||
| 31078 | ШТВ-1-24.7.9-43АА-Т1 ЦМО Шкаф уличный всепогодный напольный укомплектованный 24U (Ш700 х Г900), комплектация Т1-IP55 | 189’477,00 | 180’934,99 | шт |
| |||
| Защищенные телекоммуникационые шкафы всепогодные настенные ШТВ-Н укомплектованные | ||||||||
| 31022 | ШТВ-Н-6. 6.3-4ААА-Т1 ЦМО Шкаф уличный всепогодный настенный укомплектованный 6U (Ш600хГ300), комплектация T1-IP54/55 | 72’991,40 | 69’700,79 | шт |
| |||
| Шкафы напольные всепогодные ШТВ-1 | ||||||||
| 01905 | Шкаф уличный всепогодный напольный 12U 600х600, передняя дверь вентилируемая RC19 | 31’861,80 | 30’534,19 | шт |
| |||
youtube.com/embed/_PW6mVCPnEk”/>Отзывы DMS 1141 RC19
Отзывы о компании Анбик на Яндекс картах
Анбик РК на карте Москвы — Яндекс.Карты
Похожие товары
Hyperline TRFA-MICR-4F-RAL7035 Модуль вентиляторный 19″, 1U, глубиной 170мм, с термостатом и 4-мя вентиляторами, номинальная мощность 35.20 Вт, датчик температуры, кабель питания C13-Schuko 1.8м, цвет серый (RAL 7035)
20 006,00 ₽/шт
В корзину
Hyperline TRFA-MICR-4F-RAL9004 Модуль вентиляторный 19″, 1U, глубиной 170мм, с термостатом и 4-мя вентиляторами, номинальная мощность 35.20 Вт, датчик температуры, кабель питания C13-Schuko 1.8м, цвет черный (RAL 9004)
20 006,00 ₽/шт
В корзину
Hyperline TRFA-MICR-2F-RAL7035 Модуль вентиляторный 19″, 1U, глубиной 170мм, с термостатом и 2-мя вентиляторами, номинальная мощность 35.
20 Вт, датчик температуры, кабель питания C13-Schuko 1.8м, цвет серый (RAL 7035)17 475,00 ₽/шт
В корзину
R-FAN-6K-1U-9005 Модуль вентиляторный 19″ 1U, 6 вентиляторов, регул. глубина 390-750 мм с контроллером, черный
16 278,60 ₽/шт
В корзину
R-FAN-6K-1U Модуль вентиляторный 19″ 1U, 6 вентиляторов, регул. глубина 390-750 мм с контроллером
16 278,60 ₽/шт
В корзину
Hyperline TRFA-MICR-2F-RAL9004 Модуль вентиляторный 19″, 1U, глубиной 170мм, с термостатом и 2-я вентиляторами, номинальная мощность 35.20 Вт, цвет черный (RAL 9004)
14 854,00 ₽/шт
В корзину
Cabeus JG03t-BK Модуль вентиляторный 19″, глубина 320 mm, 4 вентилятора, с цифровым термодатчиком, цвет черный (RAL 9004)
11 031,00 ₽/шт
В корзину
Cabeus JG03t Модуль вентиляторный 19″, глубина 320 mm, 4 вентилятора, с цифровым термодатчиком
11 031,00 ₽/шт
В корзину
ТЕЛКОМ ВМ-19-6-Т Вентиляторный 19″ модуль 1U (6 вентиляторов) с терморегулятором (термостат 0-60°C), c регулируемой глубиной 390-750мм
10 652,20 ₽/шт
В корзину
R-FAN-3K-1U Модуль вентиляторный 19″ 1U, 3 вентилятора, регул.
глубина 200-310 мм с контроллером10 197,50 ₽/шт
В корзину
R-FAN-3K-1U-9005 Модуль вентиляторный 19″ 1U, 3 вентилятора, регул. глубина 200-310 мм с контроллером, черный
10 197,50 ₽/шт
В корзину
R-FAN-3TJ-36V-48V Модуль вентиляторный, 36V-48V, 3 вентилятора с терморегулятором, колодка
9 729,72 ₽/шт
В корзину
Преимущества
Комплексные поставки сетевого оборудования с честными сроками поставки.
|
Срочная доставка заказа от 3 часов в г.Москва и Московской области. Собственный грузовой транспорт это оптимальное решение для доставки крупногабаритных и комплексных заказов сетевого оборудования по Москве и Московской области. Доставка в Санкт-Петербург, Ростов-на-Дону, Екатеринбург, Новосибирск, Нижний Новгород, Казань, Красноярск, Омск, Томск, Самара, Уфа, Воронеж, Пермь, Волгоград, Краснодар и другие города России и стран СНГ осуществляем через 7 транспортных компаний для доставок грузов. |
|
|
Под собственной маркой RC19 производим в России и Беларуси телекоммуникационное и кабеленесущее оборудование и поставляем под маркой RC19 товары импортированные нами из Китая |
|
|
Два склада в Москве рядом с метро Каширская с большой номенклатурой телекоммуникационных напольных и настенных шкафов , кабельных лотков и электротехнических комплектующих. Прямые поставки из Китая модулей вентиляторных, осевых вентиляторов, стоек 19 дюймов и медных 19 дюймовых шин . |
|
|
Надежная компания с более чем 10 летним опытом работы на рынке сетевого и кабеленесущего оборудования. Весь товар сертифицирован и является подлинным. |
|
|
Ценовая политика компании с особыми скидками для торговых, монтажных и инжиниринговых организация. |
Исключительно интересные цены в 3 колонке для постоянных клиентов.Оставить заявку
Регуляторы температуры МРТ220.14-16 для вентиляционных систем
> Каталог > Регуляторы температуры >
МРТ220.14-16
Применение
Симисторные регуляторы температуры МРТ.220.14-16 разработаны для поддержания заданной температуры с помощью изменения мощности электрических нагревателей, работающих от сети 220 В. Переключение нагрузки производится симистором в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей.
Терморегулятор МРТ220.14-16 управляет нагревателями мощностью до 3-х кВт (максимальный рабочий ток 16 А) и дополнительно имеет блок регулировки скорости вращения вентилятора на 220 В до 440 Вт.
К регулятору подключается канальный датчик температуры ТД1 или комнатный датчик КТД1.
Температура воздуха поддерживается в пределах от 10 до 35 °С.
Технические характеристики
- Напряжение питания: ~ 220 В, ± 15%;
- Максимальный рабочий ток: 16 А;
- Максимальный ток вентилятора: 2 А;
- Максимальная мощность нагревателя: 3кВт;
- Диапазон регулируемых температур: 10…35 °С;
- Степень защиты: IP20;
- Габаритные размеры: 150х80х70 мм;
- Вес: 0,7 кг;
- Присоединение: через зажимы до 2,5 мм²;
- Усилие затяжки: 0,3 Н*м.
Описание работы
Регулятор МРТ220.14-16 совмещает в одном корпусе терморегулятор и регулятор скорости вращения приточного вентилятора, подключенного на 220 В, максимальный рабочий ток 2 А. Схема сделана таким образом, что исключает возможность включения канального нагревателя без вентилятора. Конструктивно в состав регулятора входят два блока: регулятор скорости и регулятор температуры. Питание на блок регулятора температуры подается после нажатия кнопки «PUSH» на регуляторе скорости и нажатия кнопки «PUSH» на регуляторе температуры.
При этом загорается зеленый светодиод СЕТЬ. Красный светодиод на регуляторе загорается при нагреве. Нужное значение температуры устанавливается путем выбора положения ручки на регуляторе ТЕМПЕРАТУРА.
Схема подключения вентилятора 220 В (до до 440 Вт) и нагревателя на 220 В (до 3-х кВт) к терморегулятору МРТ220.14-16
ЕК — Электрический калорифер 220 В;
М — вентилятор 220 В;
D — сигнал “регулятор скорости включен” – 220В,
можно не задействовать;
ТД1 — температурный датчик.
Заказывайте и приобретайте у изготовителя оптом и в розницу терморегуляторы МРТ220.14-16 для вентиляционных систем от производителя. Производитель отгружает в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Краснодар, Красноярск, Москва, Мурманск, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Самара, Саратов, Ставрополь, Тюмень, Чебоксары, Челябинск, Ярославль и другие регионы России, а также в Казахстан (Алматы), Беларусь (Минск).
Как подключить двигатель вентилятора 240 В и термостат
спросил
Изменено 7 лет, 2 месяца назад
Просмотрено 3к раз
Я пытаюсь подключить двухступенчатый вытяжной вентилятор для своей теплицы. Двигатель настроен на подключение к сети 240 В и должен управляться термостатом. Я понимаю, как получить 240 В от панели, но не могу понять схему подключения термостата. Что подключается к тому, что идет от панели и к двигателю? См. фото 1)провода термостата и этикетка на корпусе, 2)схема подключения термостата. Двигатель имеет три клеммы, помеченные как «высокий», «низкий» и «общий».
- термостат
- электродвигатель
- 240В
1
Этот термостат не предназначен для переключения высокого напряжения.
Необходимо использовать термостат на 240 В. Или подключите его, чтобы переключить реле для включения вентилятора.
Т-стат на 240 В будет проще. Он просто подключается как выключатель света.

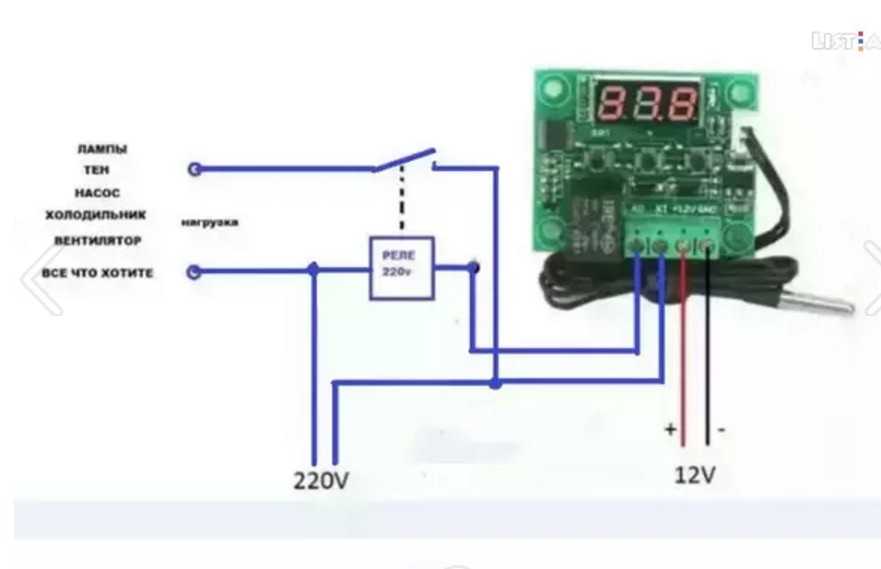

Чтобы использовать реле, вам понадобится что-то вроде этого.
Вот как печь управляет двумя скоростями: высокой и низкой: высокой для охлаждения и включения вентилятора.
Низкий – для режима обогрева. Обратите внимание, что реле вентилятора имеет 1 нормально разомкнутый и 1 нормально замкнутый переключатель, реле вентилятора управляется термостатами Зеленая цепь показана на схеме термостата в левой части схемы. Режим охлаждения и работающий вентилятор — это высокоскоростной вентилятор.
Высокая скорость регулируется нормально разомкнутым переключателем в реле вентилятора.
Низкая скорость — это скорость нагрева, которая регулируется задержкой времени или температуры на нормально замкнутом переключателе реле вентилятора.
Обратите внимание на 24-вольтовую катушку в реле вентилятора, на которую подается питание через зеленую цепь термостатов.
Общий вывод двухскоростного двигателя вентилятора — это общая клемма в верхней части двигателя вентилятора, помеченная как «Общая». Общим в двигателе является точка, в которой встречаются рабочая и пусковая обмотки, нет «общей» обмотки, просто рабочие и пусковые обмотки, а скорости находятся на рабочей обмотке, как показано.
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
IncuKit™ XL для корпусных инкубаторов 220 В
Настройте IncuKit™ XL для шкафных инкубаторов 220 ВТермостат
1 x IncuStat™ Basic 220/240 В для IncuKit XL + $0.00
См. краткое описание
- Большой легко читаемый ЖК-экран
- Простота использования
- Термостат включения/выключения
- Предустановлено на 99,5 градусов по Фаренгейту (при желании легко регулируется)
- Термостат можно калибровать
- Выносной датчик для точного считывания температуры
- Легко устанавливается в инкубатор (см. видео ниже)
- Управление нагревателями до 225 Вт
видео ниже)1 x IncuStat™ Advanced для IncuKit XL + $75.00
См. краткое описание
- Управление вентилятором, нагревателем и двигателем поворотного устройства
- Пропорциональный термостат – сводит к минимуму колебания температуры
- Предустановлено на 99,5 градусов по Фаренгейту (при желании легко регулируется)
- Таймер вывода
- Термостат можно калибровать
- Работает как с напряжением 110, так и с 220 В
- Дистанционный датчик для точного считывания температуры
- Легко устанавливается в инкубатор (см. видео ниже)
- Управление нагревателями до 300 Вт
1-й вентилятор/нагреватель (всегда в комплекте)
