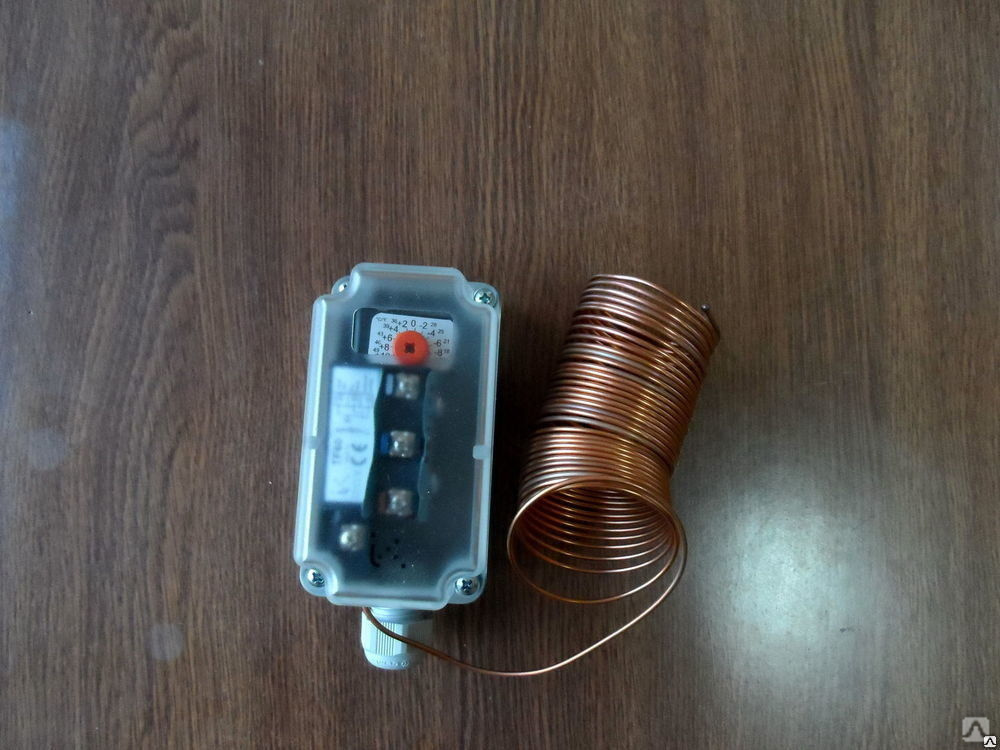

Капиллярный термостат защиты от замерзания для вентиляции
Капиллярные термостаты для защиты от замораживания это температурные реле, предназначенные для контроля температуры в каналах систем вентиляции, отопления и кондиционирования, в том числе в тех случаях, где необходимо предотвратить образование льда. Капиллярные термостаты контролируют температуру теплообменников в системах вентиляции и кондиционирования воздуха для предотвращения разрушения последних при замерзании теплоносителя.
Основная цель капиллярного термостата – своевременно обнаружить, что воздух после теплообменника вентиляционной системы перестал прогреваться и есть угроза того, что жидкость, циркулирующая в калорифере, может превратиться в лед и разорвать трубки теплообменника. Температура срабатывания капиллярного термостата устанавливается с помощью колеса для регулировки, которое находится внутри корпуса температурного реле.
Термостат защиты от замораживания сигнализирует о срабатывании с помощью перекидного контакта SPDT и используется для инициализации следующих защитных функций в системах управления вентиляцией:
• закрытие заслонки наружного воздуха,
• открытие клапана теплоносителя калорифера на 100%,
• запуск циркуляционного насоса теплоносителя,
• включение звукового или светового сигнала аварии.
Принцип работы капиллярного термостата для защиты от замораживания: газонаполненный капилляр (газ R134a), соединенный с диафрагмой внутри корпуса термостата, представляют собой измерительный элемент, который механически связан с толкателем контактной группы SPDT. Термостат защиты от замораживания чувствителен к падению температуры ниже установленного порога на длине участка капилляра от 30 см. При превышении температуры выше порога гистерезиса происходит автоматический сброс термостата.
Монтаж капиллярного термостата осуществляется в непосредственной близости от теплообменника вентиляционной установки на ее внешней поверхности. Крепление корпуса термостата производится с помощью саморезов. Капилляр температурного реле аккуратно разматывается, в корпусе ВУ сверлится отверстие для прохода к ребрам теплообменника и капилляр затягивается внутрь вентустановки. Рекомендуется использовать специальные монтажные фланцы для ввода капилляра в вентустановку, которые исключают повреждение капилляра.
Рекомендации по монтажу. Капилляр термостата должен быть установлен непосредственно после калорифера по потоку воздуха. Его рекомендуется уложить петлями в плоскости, параллельной трубкам калорифера, с расстоянием между петлями около 10 см. Капилляр термостата должен перекрывать все сечение воздуховода. Для предотвращения повреждения капилляра термостата следует защитить пластиковой трубкой или специальным фланцем место прохода через металлическую обшивку воздуховода. Минимальный радиус изгиба капилляра 20 мм. Окружающая рабочая температура корпуса термостата должна быть по крайней мере на 2°С выше температуры выбранного порога срабатывания (чтобы не было ложных срабатываний). Если это гарантировать невозможно, то необходимо устанавливать корпус термостата вместе с чувствительным элементом – капилляром внутри воздуховода вентиляционной системы.
| Диапазон настройки уставки термостата: | -15…+15 °C |
| Температура эксплуатации термостата: | -10…+55 °C |
| Рабочая среда капилляра термостата : | воздух |
| Повторяемость характеристик: | ± 1 °C |
| Точность срабатывания по уставке: | ± 1,5-2 °C |
| Ширина петли гистерезиса: | 3±1 °C |
| Сброс (возврат в исходное состояние): | автоматический |
| Тип чувствительного элемента: | Капиллярная трубка |
| Тип наполнителя капилляра: | Газ R134A |
| Длина капиллярной трубки: | 1, 2, 3, 4, 6 метров |
| Контактная система: | Перекидной контакт – SPDT |
| Максимальная электрическая нагрузка: | 6А (250В) cos φ = 0,75 |
| Класс защиты (корпус): | IP 31 |
| Габаритные размеры (корпус): | 75x100x40 мм. |
| Подключение кабеля: | Уплотняемый ввод MG16 |
| DANFOSS | KP61-2, KP61-4, KP61-6 |
| SHUFT | TF-18, TF-30, TF-60 |
| S+S REGELTECHNIK | FST-1D, FST-3D, FST-5D, FST-7D |
| THERMOKON | TFR 1,8m, TFR 3m, TFR 6m |
| Polar Bear | PBFP-6N, PBFP-2N, PBFP-3N |
| KORF | AZT-2, AZT-4, AZT-6 |
| SIEMENS | QAF81-3, QAF81-6 |
| ПРОЧИЕ | NTF-1P, NTF-3P, PTC30-3M, PTC30-6M, STT903 |
| TS-K1 | Реле температуры (термостат капиллярный) 1 метр |
| TS-K2 | Реле температуры (термостат капиллярный) 2 метра |
| TS-K3 | Реле температуры (термостат капиллярный) 3 метра |
| TS-K4 | Реле температуры (термостат капиллярный) 4 метра |
| TS-K6 | Реле температуры (термостат капиллярный) 6 метров |
Инструкция по эксплуатации.
Паспорт.
Скачать
Декларация о соответствии.
Скачать
Отказ в регистрации декларации
Скачать
Термостат защиты от замерзания 01DTS-104
01DTS-104 реле температуры (защита от замерзания) Belimo является аналогом реле Danfoss арт. KP61
Термостат Belimo 01DTS-104 позволяет производить контроль температуры воздушной среды после водных теплообменников вентиляционных системах для обеспечения защиты теплообменников от холода и замораживания. Устройство готово к эксплуатации.
| Электрические параметры |
|
| Кабель, вход | Гайка с муфтой кабельной с компенсацией натяжения с диаметром от 6 до 8 мм |
| Функциональные данные | |
| Исходящий контакт переключения | Переключатель однополярный, максимальная нагрузка 10А (250 В) |
| Среда использования | Воздух |
| Измеряемые параметры | |
| Измеряет | Температуру |
| Диапазон измерения | от -10 до 12°С |
| Погрешность измерения | не больше 0,5°С |
| Материалы | |
| Ввод кабеля | PA6, белого цвета |
| Площадка для монтажа | Lexan, серебристо-серый RAL7001 |
| Корпус устройства | Крышка верхняя: Lexan, белого цвета Основание: Lexan, белого цвета Уплотнитель: 0467 NBR70, черного цвета |
| Данные по защите | |
| Влажность | 85% относ. без конденсации |
| Температура среды | мин. -35 макс. 70°С |
| Класс | 3, низкие напряжения |
| Степень | IP65 |
| Стандарт | ISO 9001 |
Термостат предназначен для контроля температуры воздуха в системах кондиционирования и предотвращает замерзание топлообменников. Устройство обладает высокими показателями безопасности и готов к эксплуатации.
Термостат Belimo 01dts-104 купить, а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.
Скидки и оптовые цены на термостат Белимо 01dts-104 обсуждаем индивидуально.
На Belimo 01dts-104 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.
Купить Термостат защиты от замерзания 01DTS-104 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «MАРK» Если у Вас есть вопросы, связанные с Термостат защиты от замерзания 01DTS-104, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MAPK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам.
Компания ООО «MARK» занимается продажей оборудования BELIMO, в том числе и Термостат защиты от замерзания 01DTS-104, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.
Вернуться к: Аксессуары

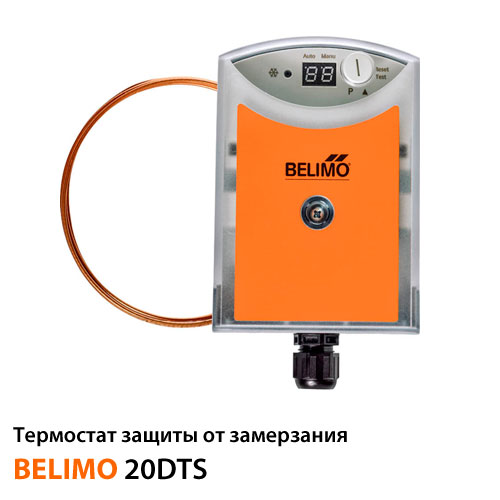

Термостат защиты от замерзания| Mark Climate Technology
Термостат защиты от замерзания для защиты от опасности замерзания. Оснащен датчиком накаливания, активным по всей длине.
Технические характеристики
Диапазон настройки от -10…+12°C.
Переключатель дифференциала 1К.
Класс защиты IP40.
Беспотенциальный обменный контакт.
Коммутируемая мощность 24…230В~, 15(8)А, мин. 150 мА при 24 В~.
Температура окружающей среды -9…+55°С.
Размеры 105 х 112 х 55 мм.
Цвет серый (RAL 7035).
Медный капилляр.
Капилляр, наполненный Solkane R134a.
Капилляр активен по всей длине.
Длина капилляра 1,8 м
Код товара
- 0629125
