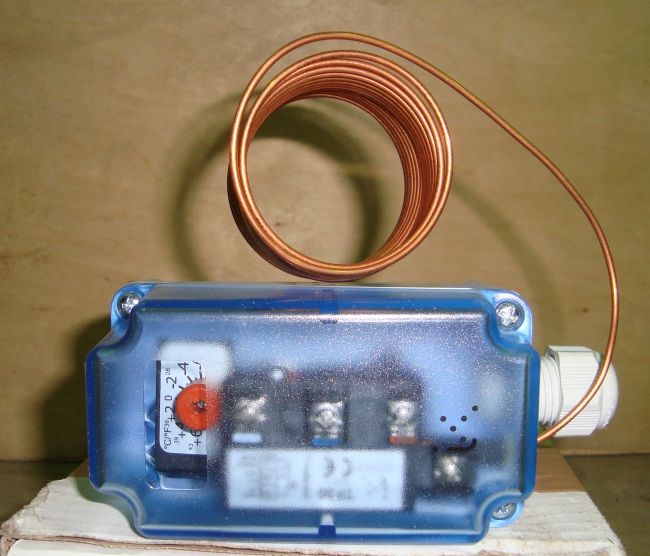

Капиллярный термостат защиты от замерзания для вентиляции
Капиллярные термостаты для защиты от замораживания это температурные реле, предназначенные для контроля температуры в каналах систем вентиляции, отопления и кондиционирования, в том числе в тех случаях, где необходимо предотвратить образование льда. Капиллярные термостаты контролируют температуру теплообменников в системах вентиляции и кондиционирования воздуха для предотвращения разрушения последних при замерзании теплоносителя.
Основная цель капиллярного термостата – своевременно обнаружить, что воздух после теплообменника вентиляционной системы перестал прогреваться и есть угроза того, что жидкость, циркулирующая в калорифере, может превратиться в лед и разорвать трубки теплообменника. Температура срабатывания капиллярного термостата устанавливается с помощью колеса для регулировки, которое находится внутри корпуса температурного реле.
Термостат защиты от замораживания сигнализирует о срабатывании с помощью перекидного контакта SPDT и используется для инициализации следующих защитных функций в системах управления вентиляцией:
• закрытие заслонки наружного воздуха,
• открытие клапана теплоносителя калорифера на 100%,
• запуск циркуляционного насоса теплоносителя,
• включение звукового или светового сигнала аварии.
Принцип работы капиллярного термостата для защиты от замораживания: газонаполненный капилляр (газ R134a), соединенный с диафрагмой внутри корпуса термостата, представляют собой измерительный элемент, который механически связан с толкателем контактной группы SPDT. Термостат защиты от замораживания чувствителен к падению температуры ниже установленного порога на длине участка капилляра от 30 см. При превышении температуры выше порога гистерезиса происходит автоматический сброс термостата.
Монтаж капиллярного термостата осуществляется в непосредственной близости от теплообменника вентиляционной установки на ее внешней поверхности. Крепление корпуса термостата производится с помощью саморезов. Капилляр температурного реле аккуратно разматывается, в корпусе ВУ сверлится отверстие для прохода к ребрам теплообменника и капилляр затягивается внутрь вентустановки. Рекомендуется использовать специальные монтажные фланцы для ввода капилляра в вентустановку, которые исключают повреждение капилляра.
Рекомендации по монтажу. Капилляр термостата должен быть установлен непосредственно после калорифера по потоку воздуха. Его рекомендуется уложить петлями в плоскости, параллельной трубкам калорифера, с расстоянием между петлями около 10 см. Капилляр термостата должен перекрывать все сечение воздуховода. Для предотвращения повреждения капилляра термостата следует защитить пластиковой трубкой или специальным фланцем место прохода через металлическую обшивку воздуховода. Минимальный радиус изгиба капилляра 20 мм. Окружающая рабочая температура корпуса термостата должна быть по крайней мере на 2°С выше температуры выбранного порога срабатывания (чтобы не было ложных срабатываний). Если это гарантировать невозможно, то необходимо устанавливать корпус термостата вместе с чувствительным элементом – капилляром внутри воздуховода вентиляционной системы.
| Диапазон настройки уставки термостата: | -15…+15 °C |
| Температура эксплуатации термостата: | -10…+55 °C |
| Рабочая среда капилляра термостата : | воздух |
| Повторяемость характеристик: | ± 1 °C |
| Точность срабатывания по уставке: | ± 1,5-2 °C |
| Ширина петли гистерезиса: | 3±1 °C |
| Сброс (возврат в исходное состояние): | автоматический |
| Тип чувствительного элемента: | Капиллярная трубка |
| Тип наполнителя капилляра: | Газ R134A |
| Длина капиллярной трубки: | 2, 3, 4, 6 метров |
| Контактная система: | Перекидной контакт – SPDT |
| Максимальная электрическая нагрузка: | 6А (250В) cos φ = 0,75 |
| Класс защиты (корпус): | IP 31 |
| Габаритные размеры (корпус): | 75x100x40 мм. |
| Подключение кабеля: | Уплотняемый ввод MG16 |
| DANFOSS | KP61-2, KP61-4, KP61-6 |

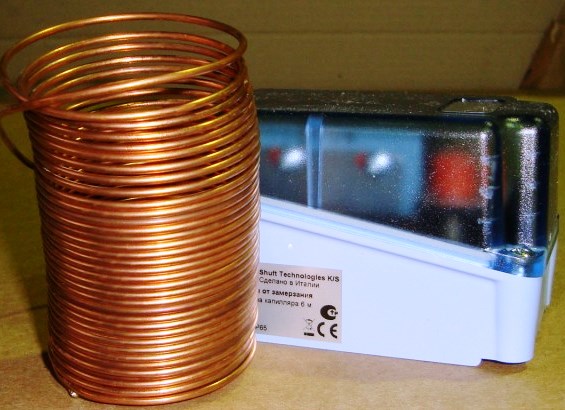

| SHUFT | TF-18, TF-30, TF-60 |
| S+S REGELTECHNIK | FST-1D, FST-3D, FST-5D, FST-7D |
| THERMOKON | TFR 1,8m, TFR 3m, TFR 6m |
| Polar Bear | PBFP-6N, PBFP-2N, PBFP-3N |
| KORF | AZT-2, AZT-4, AZT-6 |
| SIEMENS | QAF81-3, QAF81-6 |

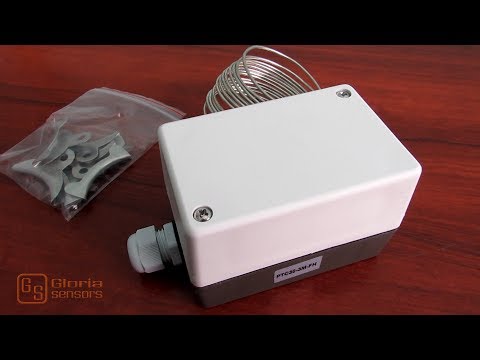

| ПРОЧИЕ | NTF-1P, NTF-3P, PTC30-3M, PTC30-6M, STT903 |
| TS-K2 | Реле температуры (термостат капиллярный) 2 метра |
| TS-K3 | Реле температуры (термостат капиллярный) 3 метра |
| TS-K4 | Реле температуры (термостат капиллярный) 4 метра |
| TS-K6 | Реле температуры (термостат капиллярный) 6 метров |
Инструкция по эксплуатации.
Паспорт.
Скачать
Сертификат соответствия
Скачать
|
Alternative flash content You need to upgrade your Flash Player |
||||||||||||
Компания изготовит теплообменники различного размера и исполнения под ваши характеристики. Электромеханические приводы Альфа-Астра отечественного производства по доступной цене. Производство щитов для систем вентиляции стандартного исполнения и по индивидуальному проекту |
|
Курительные кабины, Промышленная вентиляция Приточные установки и вытяжные камеры Очистители воздуха Системы вентиляции предприятий общественного питания |
||||||||||
|
Made by Margo |
12-25, МРТ380.12-40
| Главная Термостаты Реле температуры капиллярное QAF Термостат защиты от замораживания QAF81.3
Термостат защиты от замерзания siemens QAF81.3 контролирует температуру теплообменников в системах вентиляции и кондиционирования воздуха для предотвращения разрушения последних при замерзании теплоносителя. Загрузить описание
• прочный литой алюминиевый корпус
Технические особенности Онлайн-заказ Все “Реле температуры капиллярное QAF” вся продукция (SIEMENS)
Отзывы Оставьте свой отзыв о товаре – Термостат защиты от замораживания QAF81.3 Топ популярных товаров
| |||||||||||||||||||||||||||||||||||||||||
Главные
| Интересные Для чего нужна диспетчеризация вентсистем? В современном, технологически быстро развивающемся мире, трудно представить себе строительство любого здания без применения диспетчеризации инженерных систем. | Спрашивали? Какие требуются данные для подбора шкафа управления для приточной установки? Что такое диспетчеризация? Как подобрать Смесительный узел? | |||||||||||||||||||||||||||||||||||||||
3
..+15 °C)
Как работает обогрев котла для защиты от замерзания?
- Консультации по отоплению
Автор: Ник Гири
Обновлено: 6 июля 2022 г.
- Что такое защита котла от замерзания?
- Включит ли защита от замерзания центральное отопление?
- Типы термостатов
- Что происходит с замерзшим центральным отоплением?
- Идеальная температура для термостата защиты от замерзания
- Радиатор для защиты от замерзания
- Изоляция дополнительных труб центрального отопления
- Термостаты защиты котла от замерзания
- Котлы с защитой от замерзания
Без системы защиты от замерзания вода в вашем бойлере может замерзнуть, что не позволит обогревать дом.
И потенциально может нанести серьезный ущерб.
К счастью, современные котлы оснащены функцией защиты котла от замерзания, которая включает котел, если температура воды в котле падает слишком низко.
Что такое защита котла от замерзания?
Котел, установленный в гараже или на чердаке, подвержен большему риску замерзания, чем агрегат, установленный на кухне или в подсобном помещении.
В котлах есть вода, которая может замерзнуть в холодных условиях, и если это произойдет, бойлер может выйти из строя. Чтобы бороться с этим, современные котлы имеют функцию защиты от замерзания, которая включает котел, если температура воды падает до определенного уровня, нагревая ее до тех пор, пока не будет предотвращен риск замерзания.
Вот пошаговый обзор работ по защите горячего котла от замерзания:
- Температура воды в котле падает до 5°C
- Котел включается для нагрева воды в котле
- Когда температура воды достигает 10°C котел выключается
Хотя многие современные котлы оснащены защитой от замерзания, также доступны отдельные термостаты защиты от замерзания.
Для срабатывания защиты от замерзания необходимо включить питание котла.
Включит ли защита от замерзания центральное отопление?
Распространенное заблуждение относительно защиты от замерзания состоит в том, что включатся радиаторы по всему дому. Пока система работает правильно, этого не произойдет.
Разница между запуском котла для центрального отопления и защитой от замерзания заключается в том, что вместо того, чтобы циркулировать горячую воду по системе центрального отопления для обогрева помещения, защита от замерзания нагревает воду внутри котла. Если ваш котел в это время нагревает систему центрального отопления, возможно, проблема в переключающем клапане.
Защита трубопроводов, выходящих из котла, изоляцией также важна, так как они также могут быть подвержены замерзанию.
Не увеличит ли это мои счета за электроэнергию?
Защита от замерзания означает, что котел должен разгореться, используя энергию, которая будет отражена в вашем счете.
Тем не менее, защита от замерзания может спасти вас от большого счета за ремонт в будущем.
Поддержание минимального уровня температуры около 5°C означает, что котел включается только в самое холодное время. Если эта температура намного выше, то вы увидите, что частота включения котла для защиты от замерзания увеличится, а также станет более ненужным.
Что касается термостатов, то существуют комнатные термостаты и термостаты защиты от замерзания, но комнатные термостаты также могут иметь функцию защиты от замерзания.
По сути, комнатные термостаты измеряют температуру помещения, в котором они установлены. Некоторые комнатные термостаты имеют функцию защиты от замерзания, которая предотвращает переохлаждение дома, включая центральное отопление, когда температура падает до определенного уровня.
С другой стороны, термостаты защиты от замерзания предназначены для защиты котлов, установленных в местах, где нет центрального отопления, например, в гараже или на чердаке.
Если термостат защиты от замерзания обнаружит, что температура упала до определенного уровня (обычно 5°C), котел зажжется, направляя горячую воду по трубам, чтобы предотвратить их замерзание.
Что происходит с замерзшим центральным отоплением?
Замерзшие трубы могут нанести серьезный ущерб вашей системе центрального отопления и привести к необходимости ремонта или полной замены.
В некоторых случаях трубы находятся не на самых видных местах, поэтому вы можете не знать, что они замерзли, пока не станет слишком поздно. Если это останется незамеченным, это может привести к:
- Засоры в системе
- Разрывные трубы
- Ущерб от воды вокруг имущества
- Отсутствие проточной воды
- Повреждение теплообменника
Вот почему термостат для защиты от замерзания и/или изоляция труб для защиты системы центрального отопления от замерзания в холодную погоду необходимы.
Рекомендуется, чтобы нагревательные термостаты защиты от замерзания были установлены примерно на 5°C.
Это означает, что котел включится, когда температура воды в котле достигнет 5°C, чтобы предотвратить замерзание системы.
Как только вода достигает температуры, исключающей риск замерзания (часто 10°C), котел выключается.
Радиатор для защиты от замерзания
Вы также можете защитить от замерзания отдельные радиаторы в вашем доме, добавив радиаторный клапан. Повернув вентиль радиатора на символ заморозки (*), котел нагреет его, если температура упадет ниже 5°C.
Таким образом, вместо того, чтобы полностью выключать отдельные радиаторы в зимние месяцы, функция защиты от замерзания защитит их от низких температур.
Изоляция дополнительных труб центрального отопления
Помимо термостата защиты котла от замерзания, вы можете защитить трубы вашей системы центрального отопления от замерзания, изолировав их.
Обмотать трубы кожухом несложно и относительно недорого: изоляция стоит около 5–7 фунтов стерлингов за метр.
Теплоизолированные трубы для горячей воды не только помогут предотвратить замерзание труб, но и дольше сохранят температуру горячей воды.
Это означает, что требуется меньше энергии для подачи воды в систему центрального отопления, краны и душевые, что помогает снизить ваши счета за электроэнергию.
Помимо изоляции труб, вы также можете изолировать бак для хранения горячей воды (если он у вас есть), чтобы горячая вода дольше оставалась теплой, что еще больше снижает потребление энергии.
Посетите наше руководство «Как изолировать резервуар для горячей воды и трубы» для получения дополнительной информации.
Современные котлы, как правило, имеют встроенную защиту от замерзания, но они также могут быть защищены термостатом. Отдельный термостат защиты от замерзания или интеллектуальный термостат можно установить в существующую систему центрального отопления для дополнительной защиты от замерзания.
Термостат защиты от замерзания не позволит вашей системе отопления упасть ниже определенной температуры. На рынке есть много моделей, которые, как правило, стоят от 20 до 30 фунтов стерлингов до установки.
| Термостат защиты от замерзания Модель | Потенциальная стоимость |
|---|---|
| Дрейтон RTS3 | 22 фунта стерлингов |
| Ханивелл Т4360А | 24 фунта стерлингов |
| Салус FT100 | 18 фунтов стерлингов |
| САНВИК TLM2257 | 30 фунтов стерлингов |
Если вы ищете более совершенные средства управления отоплением, вам следует рассмотреть интеллектуальный термостат. Умные термостаты, такие как Nest и Hive, предотвратят замерзание труб. Кроме того, они также могут адаптироваться к вашим привычкам отопления, управляться с помощью смарт-устройства, отслеживать погодные условия и действовать соответствующим образом, а также узнавать, когда объект пуст, благодаря геолокации.
| Интеллектуальный термостат | Потенциальная стоимость |
|---|---|
| Обучаемый термостат Nest | 220–280 фунтов стерлингов |
| Термостат Nest E | 250–280 фунтов стерлингов |
| Активный обогрев улья 2 | 210–320 фунтов стерлингов |
| Honeywell Evohome | 329–410 фунтов стерлингов |
Сравните лучшие умные термостаты.
Котлы с защитой от замерзания
Многие современные котлы оснащены встроенным подогревом для защиты от замерзания. Это означает, что вам не нужно устанавливать отдельный термостат для защиты от замерзания.
Независимо от того, какой у вас комбинированный, системный или обычный котел, в линейке котлов есть стандартная защита от замерзания.
Комбинированные котлы
Комбинированный котел обеспечивает отопление и горячую воду по требованию, используя водопроводную сеть. Это единая экономичная система отопления, которая не занимает много места, так как не требует дополнительных баков или баллонов. Квартиры с 1-2 ванными комнатами идеально подходят для установки комбинированных котлов, а большие объекты должны быть оборудованы системным котлом.
Ведущие производители комбинированных котлов, включая Baxi, Ideal, Vaillant и Worcester Bosch, предлагают системы отопления с защитой от замерзания.
| Серия комбинированных котлов | Защита от замерзания? | Возможная стоимость (исключая установку) |
|---|---|---|
| Бакси 800 | ✓ | 900–1200 фунтов стерлингов |
| Идеал Логик Макс | ✓ | 894 фунтов стерлингов – 1077 фунтов стерлингов |
| Vaillant ecoTEC Plus | ✓ | 1025–1355 фунтов стерлингов |
| Вустер Bosch Greenstar CDi | ✓ | 1120–1800 фунтов стерлингов |
Системные котлы
Системные котлы получают воду из сети, как и комбинированные, но горячая вода хранится в цилиндре или баке для использования в более позднее время.
Это позволяет им удовлетворять более высокие потребности в горячей воде для бытовых нужд домов с несколькими ванными комнатами.
| Системный котел Серия | Защита от замерзания? | Возможная стоимость (исключая установку) |
|---|---|---|
| АТАГ ИС | ✓ | – |
| Идеал Логик+ | ✓ | 815–920 фунтов стерлингов |
| Vaillant ecoTEC Plus | ✓ | 850–1250 фунтов стерлингов |
| Viessmann Vitodens 100-W | ✓ | 995 фунтов стерлингов – 1175 фунтов стерлингов |
Обычные котлы
Обычный котел — лучший вариант для больших домов, его часто можно найти в старых домах. Они состоят из нескольких частей, в том числе: котла, элементов управления отоплением, бойлера с горячей водой, бачка для хранения холодной воды и питательного и расширительного бака. Обычные котлы, как правило, рекомендуются только в домах с уже установленной системой отопления этого типа.
| Серия обычных котлов | Защита от замерзания? | Возможная стоимость (исключая установку) |
|---|---|---|
| Бакси 600 Хит | ✓ | 730 фунтов стерлингов – 1010 фунтов стерлингов |
| Максимальная тепловая мощность Ideal Logic | ✓ | 839 фунтов стерлингов – 1059 фунтов стерлингов |
| Vaillant ecoTEC Plus | ✓ | 825–1550 фунтов стерлингов |
| Вустер Бош Гринстар Ри | ✓ | 731–1433 фунтов стерлингов |
Это лишь несколько модельных рядов котлов в Великобритании, которые имеют функцию защиты от замерзания, другие также доступны.
Потенциальные затраты не включают установку, которая будет варьироваться от установщика к установщику. Чтобы снизить цену, мы настоятельно рекомендуем сравнивать цены от нескольких установщиков и использовать Руководство по котлам. Вы можете получить бесплатные расценки на установку нового котла от трех сертифицированных инженеров по газовой безопасности в вашем регионе.
Управление и защита от замерзания | Консультации по отоплению в зимнее время
Один из наиболее эффективных способов получить максимальную отдачу от вашей системы центрального отопления и повысить эффективность отопления в вашем доме – установить регулятор. Элементы управления отоплением не только обеспечивают простое управление различными функциями и аспектами вашей системы отопления, но и обеспечивают более комфортную среду обитания, соответствующую вашим предпочтениям, и минимизируют затраты на топливо за счет более эффективного использования. По этой причине все новые системы отопления и котельные установки должны по закону быть оснащены устройствами контроля времени и температуры и должны иметь минимальную эффективность ErP 9.2% во время работы.
Различные типы управления
В настоящее время существует множество различных типов управления отоплением и горячей водой. От простых подключаемых таймеров, которые сообщают вашему котлу, когда включать и выключать, до подключенных к Интернету элементов управления, которые полностью модулируют вашу систему отопления и могут управляться на ходу со смартфона или планшета.
В зависимости от местоположения вашего котла, а также возраста и эффективности вашей системы, различные элементы управления могут быть лучшими вариантами.
Подключаемый таймер
Подключаемые аналоговые таймеры представляют собой простые устройства, которые позволяют вам устанавливать конкретное время включения и выключения центрального отопления в течение 24 часов. Время, которое вы вводите, будет повторяться каждый день соответственно. Это идеальное решение для семей, которые находятся в доме только по вечерам и нуждаются в постоянном отоплении, например, в старых викторианских домах. Поскольку таймер часто монтируется на самой облицовке котла, его лучше всего использовать, когда он установлен и оставлен в покое. Встраиваемый таймер Vaillant — timeSWITCH 150.
Подключаемый программатор
Подключаемые программаторы представляют собой простые цифровые таймеры, не отличающиеся от своих аналоговых аналогов, которые позволяют вам устанавливать определенное время для включения вашего центрального отопления.
Если у вас есть подключаемый программатор, вы также можете установить разное время для нагрева бойлера с горячей водой — идеально подходит для утреннего душа, когда есть потребность в душе, но нагрев может не включаться. Подключаемые таймеры, как правило, идеально подходят для вашего образа жизни, предлагая несколько периодов времени в день и возможность индивидуальной настройки каждого дня, что делает их более эффективными, чем аналоговые таймеры, для семей со сложными требованиями. Подключаемый программатор Vaillant — timeSWITCH 160.
Комнатный термостат
Комнатные термостаты — это механические или цифровые устройства, которые контролируют температуру воздуха в помещении и позволяют установить комфортный для вас уровень температуры. Как правило, эти простые комнатные термостаты устанавливаются только на бойлеры, и когда комнатная температура падает ниже заданного уровня, термостат активирует бойлер. Как только будет достигнута необходимая комнатная температура, котел выключится.
Обратите внимание, что комнатная температура зависит от самого термостата, поэтому разные комнаты могут нагреваться по-разному. Комнатные термостаты, как правило, хорошо совместимы со многими бытовыми котлами, что делает их популярным выбором в домах. Механический комнатный термостат Vaillant — VRT 15, а цифровой термостат — VRT 50.
Программируемый комнатный термостат
Программируемый комнатный термостат сочетает в себе функции съемного таймера и комнатного термостата; они предлагают вам возможность установить определенное время, когда вы хотите, чтобы ваше центральное отопление было включено при определенной температуре, а также отдельное определенное время для нагрева вашего водонагревателя. Дополнительный контроль над временем и температурой обеспечивает превосходную эффективность обогрева вашего дома. Vaillant производит два разных программируемых комнатных термостата; ВРТ 350 и ВРК 700.
Блоки управления с подключением к Интернету
Блоки управления с подключением к Интернету, как следует из названия, представляют собой элементы управления отоплением, которые могут быть подключены к Интернету, что дает вам прямой контроль над вашей системой отопления из любой точки мира с помощью вашего смартфона.
Эти контроллеры различаются по функциональности, некоторые из них представляют собой простые комнатные термостаты, некоторые являются программируемыми. У всех них есть одна общая черта: ими можно управлять через приложение. Возможность управлять системой отопления из любого места обеспечивает максимальный комфорт, так как вам не нужно будет напрямую подходить к котлу. В настоящее время Vaillant предлагает один элемент управления с подключением к Интернету; vSMART.
Компенсация нагрузки и погодная компенсация
Компенсация нагрузки — Расширенная компенсация нагрузки — это функция, которая автоматически регулирует температуру воды, выходящей из котла и поступающей в систему отопления (радиаторы или теплые полы).
Он работает с комнатным термостатом, чтобы определить количество энергии, необходимое для достижения желаемой температуры. Это означает, что когда заданная пользователем комнатная температура ненамного превышает текущую температуру, для достижения заданного уровня требуется лишь небольшое повышение.
В результате котел будет работать на пониженной мощности, чтобы использовать минимальное количество необходимой энергии.
Таким образом, в вашем доме не только идеальная температура для максимального комфорта, но и экономия денег и энергии, а также увеличение срока службы котла. Это относительно распространенный аспект современных термостатов, но, безусловно, стоит проверить, подходит ли выбранный вами термостат.
Погодная компенсация — Функция погодной компенсации в интеллектуальных элементах управления Vaillant использует данные прогноза погоды для определения температуры наружного воздуха. Затем он регулирует подачу тепла к радиаторам или системе напольного отопления для достижения оптимальной эффективности.
Когда ожидается понижение температуры наружного воздуха, интеллектуальное управление Vaillant повысит температуру, поступающую в вашу систему отопления, чтобы она достигла температуры, установленной для оптимального комфорта. Аналогичным образом, когда прогнозируется повышение температуры, функция погодной компенсации снижает мощность котла, чтобы обеспечить его работу с максимальной эффективностью.
VRC 700 может работать более точно, так как может быть оснащен внешним датчиком. Этот датчик гарантирует, что функция компенсации погодных условий использует данные в реальном времени для максимального комфорта и эффективности обогрева.
Все эти интеллектуальные элементы управления изучают тепловое поведение здания и используют погодную компенсацию, чтобы гарантировать, что когда вы хотите 21°C, вы получите его автоматически.
Защита от замерзания
Защита от замерзания является характеристикой многих котлов, которая предотвращает замерзание воды в котле при низких и отрицательных температурах. Это важный метод предотвращения серьезного повреждения вашего котла и сохранения его работоспособности. Как правило, во всех наших котлах система защиты от замерзания включает насос котла, как только температура воды в отопительном контуре падает ниже 12 градусов по Цельсию. Насос останавливается, как только температура этой воды достигает 15 градусов по Цельсию. Если температура в системе отопления падает ниже 3 градусов по Цельсию, горелка загорается. Это гарантирует, что вы не станете жертвой возможного замерзания, но при этом сохраните эффективность при нормальной работе.
Эта двухступенчатая защита от замерзания активна только при включенном котле. Котел сам по себе не может обеспечить защиту установки от замерзания. Для контроля температуры системы может потребоваться отдельный термостат.
Функция защиты от замерзания может различаться в зависимости от наших приборов. Для получения дополнительной информации обратитесь к вашему установщику или найдите его здесь.
Назад к блогу

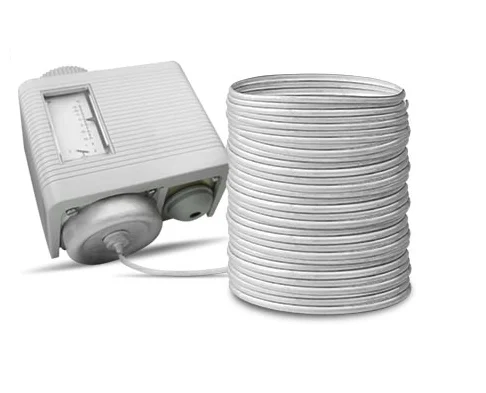

Термостат защиты от замерзания, 12 м, IP40, гистерезис 1,5K, STW, внутренняя настройка
Термостат защиты от замерзания, 12 м, IP40, гистерезис 1,5K, STW, внутренняя настройка
Контроллеры защиты от замерзания RTKSA были специально разработаны для защиты от замерзания со стороны воздуха или воды водонагревателей и теплообменников в системах вентиляции, отопления или воздуха.
системы кондиционирования. Капилляры активны по всей своей длине. Прибор срабатывает, когда минимальная длина срабатывания капилляра (40 см) достигает установленного значения шкалы. В случае обрыва датчика контакт 1–2 постоянно разомкнут, а контакт 1–4 постоянно замкнут. Разблокировка больше невозможна. Примечание: Монтажные скобы, погружные гильзы и защитные катушки не входят в комплект поставки и должны заказываться отдельно. Применение на воздушной стороне: Для защиты нагревательных регистров от замерзания капилляр закрепляется перед нагревательным регистром для защиты с помощью монтажных хомутов. Для этого следует использовать монтажные зажимы JZ-05/6 M (металл) или JZ-05/6 K (пластик).
Product inquiry
Information sheet
Instructions
Art.-Nr.: KA020405
Technical data
| number of outputs | 2 |
| number of control ranges | 1 |
| output сигнал | переключение |
| внешняя настройка | № |
| работа | внутренний регулятор уставки |
| рабочее напряжение | none |
| width | 53mm |
| electric connection | push-in terminal |
| electronic control | No |
| with explosion protection | No |
| colour | anthr . цвет (RAL7016), Фасады. трансп. |
| чувствительный элемент | капиллярная трубка |
| тип функции (системотехника) | STW |
| device version | surface-mounted unit |
| height | 146,7mm |
| internal setting | Yes |
| contact interlocking | No |
| bearing temperature, upper значение | 80°C |
| температура подшипника, нижнее значение | -30°C |
| Длина капилляра | 12 м |
| максимальная влажность воздуха (без конденсации) | 95% отн. вл. |
| Материал сенсора | Cu |
макс. температура датчика | 120°C |
| максимальное напряжение переключения | 230 В перем. тока 50/60 Гц, 230 В пост. NO: 6,3 (2,5) A, 0,25 ADC |
| минимальное напряжение переключения | 24 В переменного тока / 50 Гц, 24 В постоянного тока |
| минимальный ток переключения | при 24 В (AC/DC) мин. 100 mA |
| mounting / attachment | wall mounting |
| control range, upper value | 15°C |
| control range, lower value | -10°C |
| heating control function | Да |
| Функция управления охлаждением | Да |
| Разница переключения | 1,5 K |
| switching difference, can be adjusted | No |
| switching element | microswitch |
| switching contact | two-way contact |
| potential free switching contact | Yes |
| type Класс защиты | IP40 |
| класс защиты | I |
| Безопасность и ЭМС | в соответствии с DIN EN 60730 |
| scale | degrees Celsius |
| depth | 57,5mm |
| ambient temperature, upper value | 80°C |
| Circuit diagram |
Downloads
Информационный лист
Инструкции
| Фото | Тип | Артикул | Тип | |
|---|---|---|---|---|
| JZ-05/1M | C1809462 | Individual mounting bracket (metal) for frost protection thermostat JTF / RTKSA | Accessories | |
| JZ-05/6K | C1809536 | Mounting brackets (пластик) для термостата защиты от замерзания JTF/RTKSA, 6 шт. | Аксессуары | |
| JZ-05/6M | C1809474 | Кронштейны (металлические) для термостата защиты от замерзания JTF/RTKSA, 6 шт. | Accessories | |
| JZ-33 | KA999904 | Sealing set for universal capillary thermostats RTKSA-xxx.xxx | Accessories |
Do you have
questions or are you interested in our товары?Пожалуйста, свяжитесь с электриком, которому вы доверяете, или напишите нам сообщение.
Отправить запрос на контакт
STT913 Термостат защиты от замерзания 5127050000 Schneider Electric
Возможно, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.
Нажмите здесь, чтобы получить инструкции по включению JavaScript в вашем браузере.
- Список желаний
- Сравнить
Модель: 010.004.118
Производитель: Schneider Electric
Термостаты защиты от замерзания используются для контроля температуры воздуха или воды в теплообменниках, системах циркуляции горячей воды, нагревателях вода/воздух, т.е. в системах вентиляции и кондиционирования воздуха, а также для защиты от мороза. Продукт отличается небольшим рабочим дифференциалом и высокой воспроизводимостью. Сброс STT913 предназначены для ручного сброса с помощью кнопки сброса.
294,04 $
- Описание
- Линейка продуктов
Выходной сигнал обычно выключает вентиляторы, закрывает заслонки наружного воздуха, открывает клапаны нагрева воздуха, включает воздушные тепловые насосы, выключает холодильные компрессоры, выключает увлажнители воздуха или инициирует визуальный и/или акустический мороз тревога.
Расположение этих элементов не имеет решающего значения, даже в суровых условиях, поскольку все они имеют класс защиты IP65.
Основные характеристики
| Коммутационная способность | 10 (2) A, 250 В пер. °C / 14 °F… 59 °F заводская настройка w = 5 °C (41 °F) |
| Рабочая разность | 2 ± 1 K (3,6 ± 1,8 °F) |
| Воспроизводимость | ± 0,5 К (± 0,9 °F) |
| Контакт | Пыленепроницаемый микропереключатель в качестве однополюсного беспотенциального переключающего контакта. Длина срабатывания датчика: ок. 40 cm |
| Length of capillary tube | 6 m (19.7 ft.) |
| Resetting | manual |
| Permissible medium | air |
| Ambient temperatures: | maximum operating temperature: 70 °C (158 °F) минимальная рабочая температура: + мин. 2 °C (мин. 3,6 °F) |
| Хранение / транспортировка | – 30 …+ 70 °C (- 22 …+ 158 °F) |
| Технологическое присоединение | с помощью монтажных зажимов (входят в комплект поставки) | 9014
| Connecting head | plastic, material polyamide, 30 % glass-globe-reinforced, color pure white (similar RAL 9010) |
| Размеры | 120 х 80 х 55. 1 mm |
| Other materials: Mechanical sheet металлические детали Капиллярная трубка Заполнение капиллярной трубки КОНТАКТЫ СОБИТИ | Гальванизированная сталь Медная R 507 AG / NI (90% / 10%) с золотой (3 мкм) |
| с помощью золота (3 мкм) | |
| с помощью золота (3 мкм) | |
| с помощью золота (3 мкм) | |
| с помощью золота (3 мкм) | |
| с золотой. | |
| Кабельный союз | M 20 x 1,5, в том числе деформационный Relie |
| Класс защиты | I (согласно EN 60 730-1) IP 65 (в зависимости от EN 60 529) |
| Соответствие CE, директива по электромагнитной совместимости 89 / 336 / EWG, директива по низковольтному оборудованию 73 / 23 / EWG | |
| Функция выходного контакта | 1 – 4 опасность замерзания / поломка датчика 1 – 2 нормальная работа |
Термостаты защиты от замерзания серии STT
| Номер модели | Номер детали | Длина капилляра | Тип сброса | Допустимая среда |
|---|---|---|---|---|
| СТТ900 | 5127040000 | 0,6 м (2 фута) | Автоматический | Воздух |
| СТТ901 | 5127010000 | 1,8 м (5,9 фута) | Автоматический | Вода |
| СТТ902 | 5127020000 | 3 м (9,8 фута) | Автоматический | Воздух |
| СТТ903 | 5127000000 | 6 м (19,7 футов) | Автоматический | Воздух |
| СТТ904 | 5127030000 | 12 м (39 футов) | Автоматический | Воздух |
| СТТ910 | 51270 | 0,6 м (2 фута) | Руководство | Воздух |
| СТТ911 | 5127060000 | 1,8 м (5,9 фута) | Руководство | Вода |
| СТТ912 | 5127070000 | 3 м (9,8 фута) | Руководство | Воздух |
| СТТ913 | 5127050000 | 6 м (19,7 футов) | Руководство | Воздух |
| СТТ914 | 5127080000 | 12 м (39 футов) | Руководство | Воздух |
Вспомогательное оборудование и аксессуары для 5127050000
Аналогичные или заменяющие продукты 5127050000
Термостат защиты от замерзания – Regin
Характеристики Программное обеспечение и документация АксессуарыАртикул
(6 ст)
FT18
- Гистерезис
- 2 К
- Сброс
- Автомат
- Длина капилляра
- 1,8 м
FT30
- Гистерезис
- 2 К
- Сброс
- Автомат
- Длина капилляра
- 3 м
FT60
- Гистерезис
- 2 К
- Сброс
- Автомат
- Длина капилляра
- 6 м
ФТ18Р
- Гистерезис
- Минимальный сброс вручную
- Сброс
- Руководство
- Длина капилляра
- 1,8 м
FT30R
- Гистерезис
- Минимальный сброс вручную
- Сброс
- Руководство
- Длина капилляра
- 3 м
FT60R
- Гистерезис
- Минимальный сброс вручную
- Сброс
- Руководство
- Длина капилляра
- 6 м
Технические характеристики
| Контакты | Микропереключатель SPDT |
|---|---|
| Коммутационная способность | 15 (8) А, 24…250 В перем. тока |
| Точность | ± 1К |
| Температура окружающей среды | Макс. 55°С |
| Влажность окружающей среды | 10…90 % относительной влажности (без конденсации) |
| Корпус | Основание из АБС, крышка из прозрачного поликарбоната (ПК) |
| Размеры | 140 х 62 х 65 мм |
| Масса | 340 г |
| Класс защиты | IP65 |
| Диапазон температур | -10…+10 °С |
Макс. температура лампы | +150 °С |
Программное обеспечение и документация
Описание изделия
- фут (англ.)
Инструкции
- FT (EN, SV, DE, FR)
Скачать zip со всеми файлами
Аксессуары
DR-01
Гильза из латуни 120 мм, внешний Ø 11 мм, внутренний Ø 10 мм, соединение R 1/2”
DR-02
Гильза из нержавеющей стали AISI 304, 120 мм, внешний Ø 12 мм, внутренний Ø 10 мм, соединение R 1/2”
DR-05
Комплект монтажных уголков для крепления капилляра
Кербл Нагревательный кабель для защиты от замерзания с. Термостат
Посмотреть еще
Системы защиты от замерзания Кербл
95 отзывов
- Колодец с подогревом (18)
- Термостат для предотвращения перегрева и плавления/закрытия (13)
- Доставка (2)
- Хорошо греет (1)
- Пока нет очков улучшения (7)
- Наг уже два года (1)
Жан – Пьер
на
26.
11.2021
Да, я рекомендую этот продукт
проблемы с зимним холодом
простое решение, предотвращающее замерзание наружных труб!
- Термостат для предотвращения перегрева и плавления/закрытия
- хорошо с подогревом
Марейке
на
21.
11.2021
Да, я рекомендую этот продукт
Хорошая производительность
Кабель прочный, хорошо работает, его легко запустить. Четкая рекомендация к покупке.
- Перевозки
- хорошо греет
Питер
из Хервельда
на
22.
07.2021
Да, я рекомендую этот продукт
легко наносится и хорошо работает
используйте его для защиты водопроводной трубы и счетчика в распределительной коробке от замерзания
- Термостат для предотвращения перегрева и плавления/закрытия
Хан из Векерома на 29/07/2020
Да, я рекомендую этот продукт
работает хорошо
Легко наносится вокруг трубы – обеспечивает достаточное тепло
- Термостат для предотвращения перегрева и плавления/закрытия
- хорошо с подогревом
Дейзи
из Арнема
на
20.
