Техническое освидетельствование водогрейных котлов периодичность: Техническое освидетельствование котлов Экспром-М

9. Техническое освидетельствование [“Правила устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0,07 МПа (0,7 кгс/кв. см), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388 К (115 град. C)” (утв. Приказом Минстроя РФ от 28.08.1992 N 205) (ред. от 21.01.2000)] – последняя редакция

9. Техническое освидетельствование

9.1. Каждый котел (водоподогреватель) должен подвергаться администрацией техническому освидетельствованию до пуска в работу, периодически – в процессе эксплуатации (согласно установленным срокам) и в необходимых случаях – досрочно.

9.2. Техническое освидетельствование котлов должно проводить лицо, ответственное за исправное состояние и безопасную эксплуатацию котлов и водоподогревателей.

9.3. Техническое освидетельствование котла состоит из наружного, внутреннего осмотров и гидравлического испытания.

9.4. Наружный и внутренний осмотры имеют целью:

а) при первичном освидетельствовании установить, что котел изготовлен, установлен и оборудован в соответствии с настоящими Правилами и представленными при регистрации документами, а также, что он и его элементы находятся в исправном состоянии;

б) при периодических и внеочередных освидетельствованиях установить исправность котла и его элементов и надежность его дальнейшей безопасной работы.

9.5. При наружном и внутреннем осмотрах котла и его элементов должно быть обращено внимание на выявление возможных трещин, надрывов, отдулин, выпучин и коррозии на внутренней и наружной поверхностях стенок, нарушений плотности и прочности сварных, заклепочных и вальцовочных соединений, а также повреждений обмуровки, которые могут вызвать перегрев металла элементов котла.

9.6. Гидравлическое испытание котлов имеет целью проверку прочности элементов котла и плотности их соединений и проводится в порядке, установленном п. п. 3.16 и 3.17 настоящих Правил.

9.7. Администрация обязана проводить освидетельствование котлов в следующие сроки:

а) наружный и внутренний осмотры – после каждой очистки внутренних поверхностей или ремонта элементов котла, но не реже чем через 12 месяцев;

б) гидравлическое испытание рабочим давлением – каждый раз после очистки внутренних поверхностей или ремонта элементов котла;

в) гидравлическое испытание пробным давлением – не реже одного раза в два года.

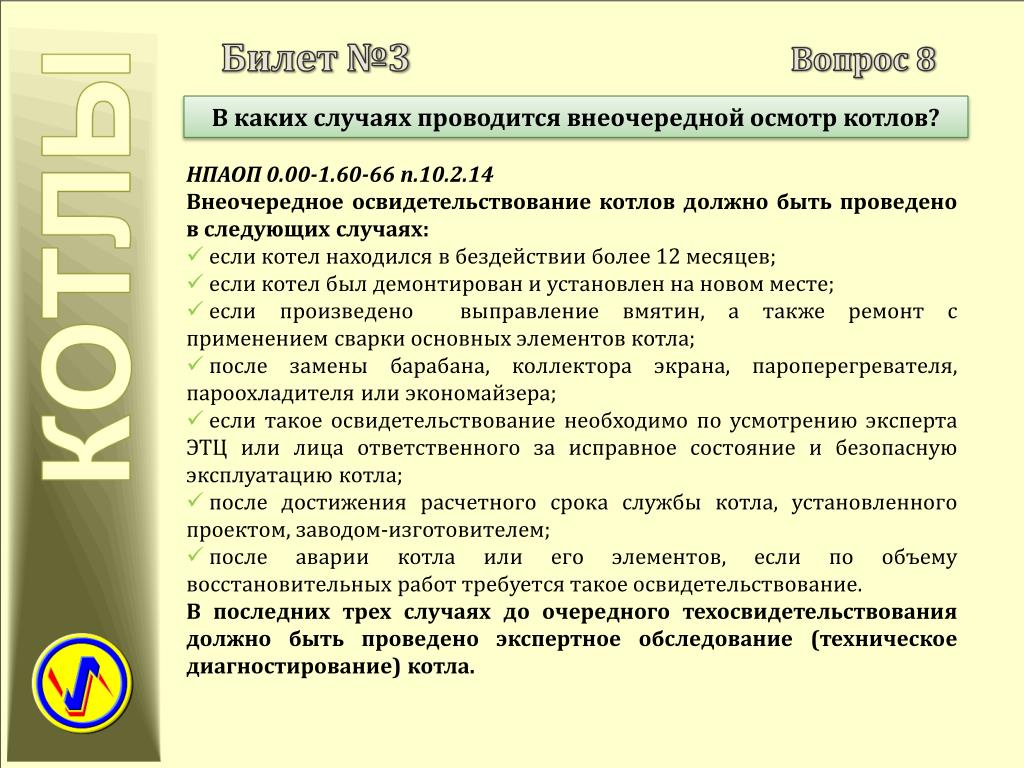

9.8. Досрочное (внеочередное) техническое освидетельствование котла (водоподогревателя) должно выполняться в случаях, если:

а) котел находился в бездействии более года;

б) котел был демонтирован и установлен на другом месте;

в) произведено выправление выпучин или вмятин, а также ремонт с применением сварки основных элементов котла;

г) заменено одновременно более 50% общего числа экранных или кипятильных труб, 100% дымогарных или труб водоподогревателя;

д) такое освидетельствование необходимо по усмотрению лица, ответственного за исправное состояние и безопасную эксплуатацию котла.

9.9. Перед гидравлическим испытанием в обязательном порядке должны быть произведены наружный и внутренний осмотры.

9.10. Перед внутренним осмотром и гидравлическим испытанием котел должен быть охлажден и тщательно очищен от накипи, сажи и золы. Внутренние устройства в барабане необходимо удалить, если они мешают осмотру. При сомнении в исправном состоянии стенок или швов ответственный за безопасную эксплуатацию котлов должен вскрыть обмуровку или снять изоляцию полностью или частично, а при проведении внутреннего осмотра котла с дымогарными трубами – полностью или частично удалить трубы.

9.11. Если при техническом освидетельствовании котла не будут обнаружены дефекты, снижающие его прочность, он допускается к эксплуатации при рабочих параметрах.

9.12. Если при техническом освидетельствовании котла окажется, что он имеет дефекты, вызывающие сомнение в его прочности, дальнейшая работа такого котла должна быть запрещена до устранения этих дефектов.

9.13. Результаты освидетельствования и заключение о возможности работы котла с указанием разрешенных параметров (давления, температуры) и сроков следующего освидетельствования должны быть записаны в паспорт котла лицом, производящим освидетельствование.

При досрочном освидетельствовании котла указывают причину, вызвавшую необходимость такого освидетельствования.

ТО и ТД объектов Ростехнодзора

«НПО Котлотехника — Северный контур» имеет лицензию Ростехнадзора. Специалисты компании прошли аттестацию для проведения технического освидетельствования и диагностирования объектов котлонадзора и газового надзора.

Техническое освидетельствование объектов котлонадзора и газового надзора включает в себя всю совокупность мероприятий, которые касаются проведения экспертной оценки определенного технического состояния промышленных объектов. Кроме этого, проводится анализ всей технической документации, которая касается этих объектов, с целью обеспечения нормального рабочего состояния такого промышленного объекта, а также предотвращения возможных аварий именно по причине возникновения технических неисправностей.

Техническое освидетельствование объектов котлонадзора проводится ответственным лицом владельца устройства, и в определенных случаях – инженером специализированной организации, имеющей лицензию Ростехнадзора и аттестованных специалистов. Существует много нюансов проведения технического освидетельствования, и все они указаны в отраслевых правилах на каждый вид технического устройства. К примеру, если эксплуатация данного объекта не началась или приостановлена, а именно если:

• вводится новый объект в эксплуатацию;
• вводится определенный объект в эксплуатацию непосредственно после ремонта, расконсервации, технического перевооружения или модернизации;
• появились изменения каких-либо условий эксплуатации;
• производится передача объекта другому собственнику или владельцу;
• причина в окончании установленного срока службы или выработке первоначального ресурса.

При этом в случае выявления конкретных свидетельств повышения степени опасности на объекте соответствующие органы Ростехнадзора вполне могут выдать непосредственное предписание о проведении в некоторых случаях технического освидетельствования. К примеру, некоторые объекты должны проходить

техническое освидетельствование раз в несколько лет (указанная периодичность устанавливается строго в соответствии со всеми отраслевыми нормами).

К объектам технического освидетельствования, а также технического диагностирования относятся:

• паровые и водогрейные котлы;
• системы газоснабжения, а также газораспределения;
• трубопроводы пара и горячей воды;
• сосуды, которые работают под давлением либо при высоких температурах;
• технологические трубопроводы;
• резервуары;
• промышленные объекты, которые представляют химическую опасность;
• другие опасные промышленные объекты.

Основными функциями технического диагностирования всех технических объектов являются:

• оценка и анализ технического состояния объекта;
• прогнозирование остаточного ресурса промышленного объекта;
• обнаружение, а также определение места локализации возможных неисправностей;
• мониторинг определенного технического состояния объекта.

При техническом диагностировании в настоящее время применяются самые разнообразные методы неразрушающего контроля. Такое применение зависит от особенностей сферы использования, конструкций, а также важности промышленного объекта для безопасности, которая определяется нормативами отрасли.

Объект, который уже был в эксплуатации, готовят тщательнейшим образом к внутреннему, а также наружному осмотру и гидравлическому испытанию. Для сосудов, работающих под давлением, допускается применять пневматическое испытание.

Наружный осмотр

 заключается в тщательной проверке (визуально, с применением оптических приборов) предварительно зачищенных сварных соединений, металла в наиболее напряженных местах. Для котла наружной поверхностью является также топка, в которую проводящий освидетельствование обязательно должен забраться. Осматриваются все доступные для осмотра места, особенно со сварными швами. В случае обнаружения дефектов, или появления каких-либо сомнений, проводящий освидетельствование обязан требовать проведения дополнительных испытаний. Если дефекты обнаружены владельцем, ему следует пригласить инженера спецорганизации, для проведения внеочередного технического освидетельствования.

Внутренний осмотр не проводится для трубопроводов, в которых это в принципе невозможно. Сосуды и аппараты, котлы подвергаются внутреннему осмотру. Для этого проводящий освидетельствование, пользуясь лампой низкого напряжения, изнутри осматривает поверхности, работающие под давлением. Особое внимание здесь уделяется границе раздела сред, нижним образующим днищ и барабанов, и другим напряженным участкам. При появлении сомнений или обнаружении дефектов следует требовать испытаний сомнительных мест, т.

к.разрешение на дальнейшую эксплуатацию дает именно проводивший испытания. Соответственно, спрос будет с лица, чья подпись стоит под записью в паспорте технического устройства.

Гидравлическое испытание устройств, работающих под давлением – процедура, завершающая процесс технического освидетельствования (кроме емкостей для сжиженного газа, зарытых в землю – там оно проводится до внутреннего осмотра). При гидравлическом испытании в котлах, сосудах, аппаратах и т.д. создается рабочее давление, что позволяет проверить их на плотность. Если освидетельствование проводит специализированная организация, ее специалисты дополнительно создают избыточное давление, для проверки на прочность основных элементов сосуда или котла. Владелец никогда не испытывает техническое устройство давлением выше рабочего!

Устройство считается выдержавшим техническое освидетельствование, если не будет обнаружено дефектов и сомнительных мест, и гидравлическое испытание прошло без падения давления по манометру. В паспорте устройства делается запись о проведенном техническом освидетельствовании, и о разрешенных параметрах и сроке дальнейшей эксплуатации. Лицо, сделавшее запись, несет ответственность за свое разрешение до проведения следующего освидетельствования.



Inspections — TSSA

Управление технических стандартов и безопасности (TSSA) инспектирует и проверяет оборудование, работающее под давлением, и программы обеспечения качества в Северной Америке. Инспекторы проверяют оборудование и сооружения, работающие под давлением, перед запуском, а затем периодически во время эксплуатации, чтобы обеспечить соответствие существующим стандартам безопасности. TSSA также проверяет программы качества для производителей оборудования, чтобы убедиться, что они соответствуют различным кодам или стандартам, и разрешает производителям выполнять действия в соответствии с этими программами.

Следует отметить, что при проверках BPV TSSA использует модель риска, чаще посещая заводы и персонал, в зависимости от уровня риска. Это позволяет нам расставить приоритеты по вопросам безопасности, требующим наибольшего внимания.

Вывод из эксплуатации

Инспектор котлов и сосудов под давлением (BPV) Управления технических стандартов и безопасности (TSSA) может потребовать вывести из эксплуатации любое оборудование, работающее под давлением, которое находится в небезопасном рабочем состоянии или эксплуатируется опасным образом.

Если инспектор TSSA BPV сочтет, что котел, сосуд под давлением, трубопровод или арматура небезопасны или эксплуатируются опасным образом, инспектор предпримет необходимые шаги для устранения опасности. Это может включать наложение пломбы или отключение питания. Директор по котлам и сосудам под давлением и инженеры по эксплуатации могут также аннулировать свидетельство о регистрации или свидетельство о проверке, в зависимости от серьезности случая.

Типы осмотров

Время от времени могут потребоваться различные осмотры котлов, сосудов под давлением, трубопроводов и фитингов. Пожалуйста, свяжитесь с местным инспектором BPV перед любой проверкой. Могут применяться некоторые исключения. Вы также можете ознакомиться с бюллетенем безопасности SB00-7 Управления по техническим стандартам и безопасности (TSSA) для освобождения трубопроводов.

Новый порядок планирования инспекций котлов и сосудов под давлением, а также инженеров по эксплуатации с 1 марта 2021 г. 1-833-937-8772

Агенты по планированию инспекций доступны с 1 марта с понедельника по пятницу с 8:00 до 17:00.

Инспекторы TSSA больше не будут планировать неэкстренные проверки BPV или OE.

Примечание:  Для проверок BPV, запланированных через страховую компанию, процесс планирования проверок остается без изменений.

По вопросам срочной проверки в нерабочее время обращайтесь к местному инспектору.

• Список инспекторов котлов и сосудов под давлением – март 2021 г.

Если вы хотите записаться на инспекцию, заполните соответствующую форму инспекции по ссылке ниже и отправьте ее по электронной почте на адрес inspectionscheduling@tssa. org

• ФОРМА ЗАПРОСА НА ПРОВЕРКУ УСТАНОВКИ BPV * Пожалуйста, используйте это для проверки установки котла / сосуда под давлением *
• ФОРМА ЗАПРОСА НА ИНСПЕКЦИЮ BPV * Пожалуйста, используйте это для проверок, таких как проверка трубопроводов, проверка сварщика / пайки, заводское изготовление, периодическая проверка и т. д.*

Планирование осмотра BPV/OE инспектором TSSA

Свяжитесь с [email protected] или 1-833-937-8772 (или 1-833-WFP-TSSA), чтобы заказать инспекцию BPV/OE. Агенты по планированию инспекции доступны с 8:00 до 17:00 с понедельника по пятницу. Для срочных запросов на инспекцию в нерабочее время, пожалуйста, свяжитесь с вашим местным инспектором. При переносе предварительно забронированной инспекции требуется уведомление не менее чем за 24 часа. С 1 марта 2021 г. инспекторы BPV/OE больше не планируют проверки в эти обычные рабочие часы. Хотя практика планирования изменилась, процесс проверки и роль инспекторов TSSA остались прежними. Подробнее: Централизованное планирование инспекций. Часто задаваемые вопросы. Контрольный список подготовки к осмотру  Имя для выставления счета, адрес и адрес для проверки Контактное лицо, электронная почта и номер телефона Имя инспектора TSSA, который проводил инспекции на месте инспекции, если применимо Любая специальная подготовка по технике безопасности, необходимая для доступа к месту инспекции Примечание. Изменения в информации об учетной записи или владельце устройства? Отправьте по электронной почте [email protected] обновленные данные и номер вашего счета до проверки.   Тип проверки Запрошенное время выполнения заказа* Информация, запрашиваемая во время планирования Цеховой осмотр: котел / сосуд под давлением Пожалуйста, позвоните за 1 рабочий день Расчетная продолжительность осмотра   Ремонтная инспекция Номер UID устройства (если известен) Серийный номер устройства, производитель устройства, номер CRN, год выпуска Место осмотра – Цех или поле Количество устройств, требующих проверки   Контроль изменений Номер UID устройства (если известен) Серийный номер устройства, производитель устройства, номер CRN, год выпуска Место осмотра – Цех или поле Количество устройств, требующих проверки Изменение CRN (5AN) (при наличии)   Сварщик – Brazer Тест/Билет   Звоните или пишите по электронной почте за 2 рабочих дня   Требуемый тип испытания (сварка или пайка) Необходимое количество билетов   Проверка трубопроводов Место осмотра – Цех или поле Соответствующий трубопровод CRN (P#)     (Если более одного (1) CRN трубопровода, укажите) Исходный номер заказа на работу     (Если запрос на незавершенное задание)   Первая проверка – котел/сосуд высокого давления Звоните или пишите по электронной почте за 5 рабочих дней Количество устройств, требующих проверки   *Инспекции в сельской местности или на севере Онтарио могут потребовать больше времени из-за поездок   Ознакомьтесь с часто задаваемыми вопросами по расписанию централизованных проверок BPV/OE.

Ниже приведен список различных проверок, проводимых TSSA, и информация о них.

Периодические проверки

Владелец котла или сосуда под давлением должен обеспечить проведение периодических проверок в соответствии с требованиями, включенными в Документ о принятии кодекса (CAD) BPV. Владельцы также должны иметь действующий сертификат проверки, разрешающий эксплуатацию устройства. Случаи, когда необходимы периодические (в процессе эксплуатации) проверки, включают: Если BPV застрахован полисом страхования котлов и оборудования, страховая компания несет ответственность за проверку устройства и выдачу сертификата проверки, требуемого Постановлением Онтарио 220/01: Котлы и сосуды под давлением. Если котел или сосуд под давлением не застрахован, TSSA проверяет устройство и выдает Сертификат проверки, требуемый Постановлением Онтарио 220/01.

Ремонтные осмотры

Ремонт включает в себя любые работы, необходимые для восстановления котла или сосуда высокого давления до безопасного рабочего состояния, которое не отклоняется от первоначального проекта. Если есть отклонение от дизайна, вам необходимо подать заявку на регистрацию дизайна. Программа качества Для выполнения ремонта требуется Сертификат авторизации от TSSA. Свидетельство об авторизации Национального совета (штамп “R”) также допускается при условии соблюдения всех требований Национального совета. Узнать больше о: Программа качества TSSA BPV Квалифицированные ремонтные организации TSSA Руководство по ремонту  Кодекс проверки Национального совета (ANSI/NB-23) содержит рекомендации по обеспечению удовлетворительного выполнения ремонта. Требования включают, но не ограничиваются: Для всех видов ремонта требуется надлежащая идентификация материала (например, производитель, название, спецификация, класс и т. д.) Для всех листовых материалов, используемых для ремонта, требуются протоколы заводских испытаний . Процедуры сварки или пайки, зарегистрированные TSSA, требуются для всех видов сварки или пайки Может потребоваться неразрушающий контроль ремонта Может потребоваться термообработка после сварки при ремонте По завершении работ требуется испытание под давлением в соответствии с требованиями TSSA По окончании ремонта требуется подписание подрядчиком акта ремонта

Проверка изменений

Проверка изменений может также применяться к котлам и сосудам под давлением. Изменения включают: Любое изменение элемента, описанного в исходном отчете с данными производителя, которое требует изменения проектных расчетов или иным образом влияет на способность BPV выдерживать давление Нефизические изменения, такие как увеличение максимально допустимого рабочего давления (внутреннего или внешнего) или расчетной температуры элемента, удерживающего давление Снижение минимальной расчетной температуры, требующее дополнительных механических испытаний Регистрация дизайна  Все изменения требуют регистрации проекта в TSSA до начала работ. Программа качества Для выполнения ремонта вам потребуется Сертификат авторизации от TSSA. Свидетельство об авторизации Национального совета (штамп “R”) также допускается при условии соблюдения всех требований Национального совета. Руководство по изменению  Кодекс проверок Национального совета (ANSI/NB-23) содержит рекомендации, которые можно использовать для обеспечения выполнения корректных изменений. Требования к замене включают: Для всех изменений требуется надлежащая идентификация материала (например, производитель, название, спецификация, сорт и т. д.) Протоколы заводских испытаний требуются для всех листовых материалов, используемых для изменений Процедуры сварки или пайки, зарегистрированные TSSA, требуются для всех сварных или паяных изменений Может потребоваться неразрушающий контроль изменений квалифицированным персоналом в соответствии с CAN/CGSB-48. 9712 или ASNT SNT-TC-1A Может потребоваться термообработка после сварки переделок По завершении работ требуется испытание под давлением в соответствии с требованиями TSSA Подписание отчета о переделке подрядчиком требуется после завершения переделки

Инспекции установки

Сертификат проверки требуется для эксплуатации любого котла или сосуда под давлением в течение определенного периода времени. TSSA выдает этот сертификат после проверки установки. Регулярное техническое обслуживание необходимо для обеспечения правильной работы всех органов управления и предохранительных устройств. Регистрация дизайна Перед установкой котла или сосуда высокого давления необходимо зарегистрировать проекты в TSSA. Бывшие в употреблении котлы и сосуды под давлением При перемещении бывших в употреблении котлов и сосудов под давлением, которые ранее были зарегистрированы в Онтарио, на новое место вам не требуется дополнительная регистрация конструкции, если только оборудование не нуждается в изменении. Бывшие в употреблении котлы и сосуды под давлением, которые ранее не были зарегистрированы в Онтарио, должны быть зарегистрированы в TSSA до завершения проверки установки. Все котлы и сосуды под давлением требуют проверки на новом месте перед началом эксплуатации. Инструкции по установке  Кодекс проверки Национального совета (ANSI/NB-23) содержит рекомендации, которые можно использовать для обеспечения удовлетворительного выполнения установки. Котельные установки   Требования к установке котла включают: Проход шириной не менее 24 дюймов, свободный от каких-либо препятствий, должен быть обеспечен с обеих сторон и сзади каждого котла (при необходимости этот зазор должен быть увеличен для облегчения снятия или открытия затворов, кожухов или крышек) Рекомендуется расстояние не менее 12 дюймов между полом и самой нижней изолированной поверхностью котла для облегчения осмотра или ремонта Котлы, не освобожденные от правил, требуют регистрации проекта в TSSA Все одобренные котлы требуют установки в соответствии с инструкциями производителя, конструкциями, зарегистрированными TSSA, и применимыми нормами и стандартами В тех случаях, когда сброс продувки котла осуществляется в канализацию, должен быть установлен зарегистрированный продувочный сосуд для снижения температуры максимум до 65 градусов по Цельсию (149 градусов по Фаренгейту) в соответствии с Канадской ассоциацией стандартов (CSA) – B5-14. : Котел, сосуд под давлением и напорный трубопровод код Для всех котлов требуется защита от избыточного давления (предохранительные клапаны) с достаточной пропускной способностью и пропускной способностью Для работы всех котлов требуются манометры. Для всех паровых котлов требуются сифоны или ловушки для защиты манометра. Для работы всех паровых котлов требуются мерные стекла, за исключением тех, у которых нет фиксированного уровня воды, таких как парогенераторы с принудительным потоком (Постановление Онтарио 219/01: инженерам-эксплуатантам также требуются экраны мерных стекол) Для работы всех необслуживаемых паровых котлов требуется регулятор давления, установленный в соответствии с инструкциями изготовителя котла и регулятора давления Для работы всех необслуживаемых паровых котлов требуется устройство управления высоким и низким уровнем, установленное в соответствии с инструкциями производителя котла и инструкциями производителя устройства управления высоким/низким уровнем Для всех необслуживаемых котлов (кроме котлов, работающих на твердом топливе) требуется устройство отключения при низком уровне воды, установленное в соответствии с инструкциями производителя котла и инструкциями производителя по отключению при низком уровне воды Для твердотопливного жаротрубного котла требуется плавкая вставка, как указано в ASME Code 9. 0036 Для работы водогрейного котла низкого давления требуется термостат, установленный в соответствии с инструкциями изготовителя котла и изготовителя терморегулятора. Для работы высокотемпературного водогрейного котла с давлением более 160 фунтов силы на квадратный дюйм (psi) и температурой 250 градусов по Фаренгейту требуется датчик температуры на выходе из котла или рядом с ним . Для работы водогрейного котла низкого давления (максимум 160 фунтов на кв. дюйм и 250 градусов по Фаренгейту) требуется термометр, показывающий температуру воды на выходе из котла или рядом с ним Необходимо регулярное техническое обслуживание всех элементов управления и предохранительных устройств, чтобы обеспечить их работу в соответствии с требованиями Все котлы в соответствии с Постановлением Онтарио 220/01 требуют регулярной проверки и действительного сертификата проверки для работы перед повышением давления Регистрация и обслуживание котлов может потребоваться в соответствии с Постановлением Онтарио 219/01 (в соответствии с этим Постановлением также могут потребоваться дополнительные средства контроля) Сосуд под давлением i Установки   Проход шириной не менее 24 дюймов, свободный от каких-либо препятствий, должен быть обеспечен с обеих сторон и сзади каждого котла (при необходимости этот зазор должен быть увеличен для облегчения снятия или открытия затворов, кожухов или крышек) Рекомендуется расстояние не менее 12 дюймов между полом и самой нижней изолированной поверхностью сосуда под давлением для облегчения осмотра или ремонта Сосуды под давлением, не подпадающие под действие Регламента Онтарио 220/01, требуют регистрации конструкции в TSSA . Все одобренные сосуды под давлением требуют установки в соответствии с инструкциями производителя, конструкциями, зарегистрированными TSSA, и применимыми нормами и стандартами Все сосуды под давлением требуют защиты от избыточного давления (предохранительные клапаны, предохранительные клапаны, разрывные мембраны) с соответствующей пропускной способностью Для работы всех сосудов под давлением требуются манометры Все сосуды под давлением, содержащие пар, требуют сифонов или ловушек для защиты манометра. Для работы некоторых сосудов под давлением требуются мерные стекла Для работы некоторых сосудов под давлением требуются устройства контроля уровня Сосуды под давлением при работе с аммиаком не должны иметь деталей из меди, цинка, серебра или сплавов этих материалов, установленных на сосуде Резервуары для хранения безводного аммиака вместимостью 3000 галлонов или более требуют наличия люка Сосуды под давлением с быстро открывающимися дверцами, такие как автоклавы, требуется: Большие четкие шкалы на манометрах, используемых для работы, легко читаемые с пульта управления Вспомогательные манометры, показывающие дюймы водяного столба, где это необходимо для низкого давления Предохранительные устройства, препятствующие работе открывающего механизма, пока не будет сброшено все давление Предупреждающие устройства, установленные и работающие, чтобы указать, что сосуд не заперт должным образом перед созданием давления в сосуде или перед сбросом давления во время работы Регулярный осмотр и техническое обслуживание запорного механизма для проверки износа и регулировки, а также для обеспечения полного плавного зацепления без заедания Полные инструкции по эксплуатации четко отображаются на рабочей станции

Новые производственные инспекции

TSSA предоставляет услуги сторонней авторизованной инспекции для всех новых котлов или сосудов под давлением (атомных или неядерных), произведенных в Онтарио. Регистрация дизайна Вы должны зарегистрировать проекты всех новых котлов и сосудов под давлением в TSSA. Программа качества Для производства новых котлов или сосудов под давлением требуется Сертификат авторизации от TSSA. Сертификат авторизации ASME — штамп «U» или «S» или другой применимый штамп кода ASME — также приемлем, если соблюдены все требования ASME, включая отчеты о приемлемых данных ASME и применение соответствующего штампа символа ASME. Узнайте больше о подаче заявки на участие в программе качества TSSA. Просмотрите наш список сертифицированных TSSA производственных организаций.

Осмотр трубопроводов

Напорный трубопровод должен быть спроектирован и установлен в соответствии с рядом норм и стандартов. Соответствующие ссылки и требования см. в CSA-B51 и CSA-B52. Прежде чем приступить к изготовлению или монтажу напорного трубопровода, свяжитесь с местным инспектором BPV.

Контроль сварки и пайки

Сварка и пайка оборудования, работающего под давлением, должны выполняться в соответствии с Постановлением Онтарио 220/01 и различными нормами и стандартами конструкции, указанными в CSA-B51.   Процедура регистрации Завершите регистрацию процедуры в TSSA для всех процедур сварки и пайки оборудования, работающего под давлением в Онтарио. Для этого необходимо подготовить спецификацию процедуры сварки или пайки и протокол аттестации процедуры, а также выполнить ряд физических испытаний. Требования к проверке Ссылки CSA-B51 на сварку и пайку включают раздел IX ASME, а код, относящийся к изделиям, удерживающим давление, производится или устанавливается. Требования к сварке и пайке включают: Процедуры сварки и пайки, используемые при изготовлении, установке, ремонте и изменении котлов, сосудов под давлением, напорных трубопроводов и фитингов, требуют квалификации и регистрации в TSSA Процедуры сварки и пайки требуют квалификации в соответствии с применимыми нормами и стандартами Сварщики и паяльщики требуют от своего работодателя квалификации в соответствии с процедурой, зарегистрированной TSSA Сварщики и сварщики, работающие с котлами, сосудами под давлением, напорными трубопроводами и фитингами, должны иметь сертификат, соответствующий типу выполняемой работы Сварщики и паяльщики могут выполнять работу только для работодателя, указанного в удостоверении Сварщики и паяльщики должны иметь свои сертификаты в любое время для проверки инспектором BPV При смене работодателя сварщик или паяльщик требует от нового работодателя аттестации в соответствии с процедурой нового работодателя перед выполнением работ на котлах, сосудах под давлением или трубопроводах под давлением Сварщики или паяльщики не должны выполнять работу в процессе сварки или пайки или на должности, для которой они не имеют квалификации Формы Также могут потребоваться следующие формы, относящиеся к сварке и пайке: Сертификат сварщика/оператора сварки Сертификат оператора сварки/пайки Взаимное соглашение сварщика Онтарио/Альберты

Другие инспекционные ресурсы

Каталог осмотра

Просмотрите наш список инспекторов котлов и сосудов под давлением (BPV), чтобы найти инспектора в вашем регионе. Пожалуйста, отправьте электронное письмо по адресу [email protected] или позвоните по бесплатному номеру 1-833-937-8772.

Инспекционные агентства

TSSA принимает или уполномочивает другие инспекционные агентства выполнять действия от нашего имени. Ознакомьтесь с Аккредитованными инспекционными агентствами, чтобы получить дополнительную информацию о приемлемых инспекционных агентствах для TSSA.

Стать квалифицированным инспектором котлов

Чтобы получить квалификацию инспектора, вам необходимо: Соответствовать требованиям к образованию и опыту в соответствии с Правилами по котлам и сосудам под давлением. Сдать экзамен Национального совета инспекторов котлов и сосудов под давлением. Сдать экзамен на получение сертификата компетентности TSSA. Обратите внимание, что заявки на сдачу экзамена TSSA на получение сертификата компетентности должны поступать от вашего работодателя — страховой компании или организации, уполномоченной проводить проверки от имени страховой компании. Они должны подтвердить, что вы соответствуете всем требованиям Постановления о котлах и сосудах под давлением.

Оборудование под давлением: | SAFed

Обратите внимание, что в этих руководящих документах и ​​содержании будут ссылки на ранее существовавшие положения Регламента ЕС. С 1  ^st  январь 2021 года будет применяться соответствующее законодательство Великобритании, а не ЕС, и то же самое относится к установленным стандартам Великобритании, а не к стандартам, цитируемым в Официальном журнале Европейского Союза. Дополнительную информацию можно получить по телефону 9.0062

https://www.gov.uk/guidance/using-the-ukca-mark-from-1-january-2021#technical-documentation

  2 в начале 20030 2 Руководящие документы и содержание SAFed будут пересматриваться, обновляться и пересматриваться на веб-сайте. Пожалуйста, постоянно проверяйте наличие обновлений. Если у вас есть какие-либо вопросы или вопросы, пожалуйста, свяжитесь с [email protected]

Текущие проекты — TC 1 собирается на регулярной основе для обсуждения любых вопросов, касающихся проверки оборудования, работающего под давлением. Кроме того, время от времени он выпускает специальные руководства и руководства SAFed для решения возникающих ситуаций.

SS01: – Выпуск 05 16/12/2022
Наем, обучение и квалификация инженеров-геодезистов – Технические вопросы и ответы для экзаменов на компетентность – Дисциплина давления, только для внутреннего использования – Текущее

Совместное руководство SAFed и CEA по согласованию с ВШЭ

БГ01	Руководство по безопасной эксплуатации котлов Нажмите здесь, чтобы скачать	Выпуск 02	03/2019	Текущий
БГ02	Руководство по безопасной эксплуатации водогрейных котлов Нажмите здесь, чтобы скачать	Выпуск 1. 3	04/2020	Текущий

Текущее совместное руководство SAFed и PECF

РЕДГ 1	Директива по оборудованию, работающему под давлением — Глобальная оценка — Руководство по узлам, устанавливаемым на месте (публикация EEMUA 237) Нажмите здесь, чтобы загрузить	Выпуск 01	10/2018	Текущий
РЕДГ 2	Директива по оборудованию, работающему под давлением — Глобальная оценка — Руководство по установке системы, работающей под давлением, когда требуется сборка на месте под контролем конечного пользователя (публикация EEMUA 245). Нажмите здесь, чтобы загрузить	Выпуск 01	07/2021	Текущий

Текущее совместное руководство SAFed и EEMUA после консультации с HSE

ИМГ 1	Механическая целостность установок, содержащих опасные вещества. Руководство по периодическим проверкам и испытаниям (публикация EEMUA 231) Щелкните здесь, чтобы загрузить	Издание 02	02/2019	Текущий

Дополнительное руководство SAFed по хранению опасных веществ

ИМГ 02	Обзор инспекции резервуаров для хранения — Руководство для пользователей и компетентных лиц Нажмите здесь, чтобы загрузить	Выпуск 02	25.08.2016	Текущий
ИМГ 02а	Управление целостностью металлических резервуаров для хранения – Руководство для пользователей и компетентных лиц Нажмите здесь, чтобы загрузить	Выпуск 01	25.08.2016	Текущий
ИМГ 02б	Управление целостностью резервуаров для хранения из армированного стекловолокном пластика. Руководство для пользователей и компетентных лиц. Нажмите здесь, чтобы загрузить	Выпуск 01	25.08.2016	Текущий
ИМГ 02с	Управление целостностью резервуаров для хранения термопластов – Руководство для пользователей и компетентных лиц Нажмите здесь, чтобы загрузить	Выпуск 01	25.08.2016	Текущий
ИМГ 02д	Управление целостностью защитных устройств, связанных с резервуарами для хранения – Руководство для пользователей и компетентных лиц Щелкните здесь, чтобы загрузить	Выпуск 01	25.08.2016	Текущий
ИМГ 03	Управление целостностью технологических сосудов. Руководство для пользователей и компетентных лиц Нажмите здесь, чтобы загрузить	Выпуск 01	29/11/2021	Текущий
ИМГ 7	Механическая целостность завода, содержащего опасные вещества. Руководство по управлению целостностью обваловочных стен, связанных с резервуарами для хранения Нажмите здесь, чтобы загрузить	Выпуск 02	25. 08.2016	Текущий

Текущее Разное руководство

ФС 1	Информационный бюллетень – Потенциальные опасности, создаваемые гидравлическим ударом в паровых системах Щелкните здесь, чтобы загрузить	Выпуск 02	26.06.2020	Текущий

Текущие рекомендации для загрузки.

Руководство

СБГ 1	Руководство – Котлы с кожухом – Руководство по проверке сварных соединений кожуха котла с торцевой плитой и топки с торцевой плитой Щелкните здесь, чтобы загрузить	Выпуск 03	07/2014	На рассмотрении
СБГ 2	Инструкции – Котлы с кожухом – Руководство по осмотру продольных швов котлов с кожухом Нажмите здесь, чтобы скачать	Выпуск 03	07/2014	На рассмотрении
ПСЖ 1	Руководство – Системы давления – Руководство по периодичности проверок Нажмите здесь, чтобы скачать	Выпуск 03	06. 04.2020	Текущий
ПСЖ 2	Руководство – Котлы – Руководство по эксплуатации паровых котлов – Заменено совместным Руководством HSE/CEA/SAFed BG01	Изъято
ПСЖ 3	Руководство – Котлы – Руководство по эксплуатации водогрейных котлов Заменено совместным Руководством HSE/CEA/SAFed BG02	Изъято
ПСЖ 4	Руководство – Давление – Руководство по составлению письменных схем осмотра и осмотра сосудов под давлением, включающих отверстия для облегчения доступа внутрь Нажмите здесь, чтобы загрузить	Выпуск 02.1	04.10.2019	Текущий
ПСЖ 5	Руководство – Для компетентных лиц – Эксплуатационные проверки трубопроводов систем, работающих под давлением. Нажмите здесь, чтобы скачать	Выпуск 01.3	04.10.2019	Текущий
ПСЖ 6	Руководящие принципы — для проверки систем, работающих под давлением, в соответствии с письменными схемами проверки (WSE). Нажмите здесь, чтобы скачать	Выпуск 2	19.04.2021	Текущий
ПСЖ 7	Инструкции – по PSSR SI 2000 № 128 – Требования к рабочим экзаменам в WSE Щелкните здесь, чтобы загрузить	Выпуск 2	27.04.2021	Текущий
ПСЖ 8	Инструкции – Проверка котлов кафе с электрическим обогревом Нажмите здесь, чтобы скачать	Выпуск 03.1	20.07.2020	Текущий
ПСЖ 9	Руководящие принципы – содержание PSSR WSE Щелкните здесь, чтобы загрузить	Выпуск 02	18.10.2018	Текущий
ПСЖ 10	Руководство – Применение безопасной системы работы при входе в замкнутое пространство Нажмите здесь, чтобы загрузить	Выпуск 04	18.10.2018	Текущий
ПСЖ 11	Подход SAFed к использованию дистанционной визуальной инспекции оборудования, работающего под давлением. Нажмите здесь, чтобы скачать	Выпуск 01.1	04.10.2019	Текущий
ПСЖ 12	Руководящие указания – Требования к проверке PSSR для систем СНГ на вилочных погрузчиках Нажмите здесь, чтобы загрузить	Выпуск 02.2	01.07.2019	Текущий
ПСЖ 13	– Обязанности COMAH Щелкните здесь, чтобы загрузить	Выпуск 01.1	01.07.2019	Текущий
ПСЖ 14	Инструкции для компетентного лица – Эксплуатационный осмотр зазоров люков и люков в котлах и других сосудах под давлением Нажмите здесь, чтобы загрузить	Выпуск 01.1	01.07.2019	Текущий
ПСЖ 15	Указания для компетентного лица – Ремонт или модификация систем, работающих под давлением Нажмите здесь, чтобы скачать	Выпуск 04	27.04.2021	Текущий
ПСЖ 16	Руководство – Приемка оборудования, установление пределов безопасной эксплуатации и пригодности к эксплуатации Щелкните здесь, чтобы загрузить	Выпуск 04	09. 13.2016	На рассмотрении
ПСЖ 17	Холодильные системы – Руководство для пользователей и компетентных лиц Нажмите здесь, чтобы загрузить	Выпуск 03.2	06.12.2019	Текущий
ПСЖ 18	Инструкции для пользователей и ДК по отсрочке экзаменов Нажмите здесь, чтобы загрузить	Выпуск 01.1	04.10.2019	Текущий
ПСЖ 19	Руководство для пользователей и СР на паровых котлах, в которых отсутствует доступ к воде Нажмите здесь, чтобы скачать	Выпуск 01.1	01.07.2019	Текущий
ПСЖ 20	Инструкции по осмотру элементов установок, работающих под давлением и без давления, в условиях PUWER Щелкните здесь, чтобы загрузить	Выпуск 01	25.09.2020	Текущий
ПСЖ 21	Руководство для компетентных лиц, участвующих в проведении испытаний под давлением Нажмите здесь, чтобы загрузить	Выпуск 01	05. 01.2020	Текущий
ПСЖ 22	Руководство для пользователей и компетентных лиц Введение в системы продувки Нажмите здесь, чтобы загрузить	Выпуск 01	23.04.2021	Текущий
ПСЖ 23	Руководство для компетентного лица в отношении требований к экзаменам для систем сброса. Нажмите здесь, чтобы загрузить	Выпуск 01	27.04.2021	Текущий

Процедуры проверки в процессе эксплуатации для загрузки или получения печатной версии обращайтесь в SAFed

Руководство

ПЭК 01	Руководство к SBG1 – Руководство по проверке сварных соединений кожуха котла с торцевой плитой и печи с торцевой плитой – включено в выпуск SBG1 02	Устарело
ПЭК 02	Руководство – Размер отверстий доступа в котлах и сосудах под давлением Нажмите здесь, чтобы загрузить	Выпуск 02. 1	27.04.2021	Текущий
ПЭК 03	Руководство – Обновление к SBG 1 – Обычное расположение трещин в соединении обечайки с торцевой плитой на кромке внутреннего углового сварного шва – Включено в SBG1, выпуск 01, 22 сентября 2000 г.	Устарело
ПЭК 04	Руководство – PESR 2016 и PSSR 2000 – Часто задаваемые вопросы и ответы Щелкните здесь, чтобы загрузить	Выпуск 05	12.08.2016	Текущий
ПЭК 05	Руководство – Ультразвуковой контроль торцевых пластин, устанавливаемых на котлах – Включено в SBG1, выпуск 01 13/08/02	Устарело
ПЭК 06	Руководство – SBG2. Руководство по контролю продольных швов котлов с кожухом. Требования к пиковому и ультразвуковому контролю. Включено в SBG2, выпуск 01, 03.05.07,	Устарело
ПЭК 07	Руководство – SBG2. Руководство по осмотру продольных швов котлов с кожухом. Дополнительная информация, требуемая в отчете об осмотре (внешний диаметр кожуха/толщина кожуха/острие – включено в SBG2, выпуск 01, 03.05.07	Устарело
ПЭК 08	Руководство PSG 04. Руководство по составлению письменных схем осмотра и осмотра сосудов под давлением, имеющих отверстия для облегчения быстрого внутреннего доступа. Нажмите здесь, чтобы скачать	Выпуск 01.1	04.08.2021	Текущий
ПЭК 09	Руководство – Для компетентного лица при оценке защиты от избыточного давления Щелкните здесь для загрузки	Выпуск 3.2	20.04.2021	Текущий
ПЭК 10	Руководство — для подземных / подземных трубопроводов Щелкните здесь, чтобы загрузить	Выпуск 01.1	04.08.2021	Текущий
ПЭК 11	Руководство – Пригодность продувочных ресиверов, связанных с парогенерирующими установками – Пункт теперь включен в PSG 22 Выпуск 02 31/08/10	Устарело
ПЭК 12	«Таймс Нью Роман»	«Устав битстрима»	раз	с засечками; размер шрифта: 16px; стиль шрифта: обычный; вариант шрифта: нормальный; вес шрифта: 400; межбуквенный интервал: нормальный; сироты: 2; выравнивание текста: по левому краю; текстовое оформление: нет; отступ текста: 0px; преобразование текста: нет; -webkit-text-stroke-width: 0px; пробел: обычный; интервал между словами: 0px;”>	Руководство – Завершение эксплуатационного осмотра (рабочего/дополнительного) многотопливных котлов с кожухом Нажмите здесь, чтобы загрузить	«Таймс Нью Роман»	«Устав битстрима»	раз	с засечками; размер шрифта: 16px; стиль шрифта: обычный; вариант шрифта: нормальный; вес шрифта: 400; межбуквенный интервал: нормальный; сироты: 2; выравнивание текста: по левому краю; текстовое оформление: нет; отступ текста: 0px; преобразование текста: нет; -webkit-text-stroke-width: 0px; пробел: обычный; интервал между словами: 0px;”>	Выпуск 03	12. 14.2022	Текущий
ПЭК 13	– Проверка предохранительного клапана – Требования к настройке и размеру Щелкните здесь для загрузки	Выпуск 08	27.04.2021	Текущий
ПЭК 14	Руководство – Руководство по применению неразрушающего контроля SBG1 на котлах Loos – Пункт теперь включен в SBG 01 Выпуск 01 29/09/10	Устарело
ПЭК 15	Руководство – После сообщения об инциденте, связанном с выходом из строя автоцистерны с наддувом (29.04.09)Нажмите здесь, чтобы загрузить	Выпуск 01.1	04.08.2021	Текущий
ПЭК 16	Руководство – Сообщение об инциденте, связанном с выходом из строя дверцы автоклава Щелкните здесь, чтобы загрузить	Выпуск 01.1	04.08.2021	Текущий
ПЭК 17	Руководство – Руководство для судов с обшивкой, сваренной плавлением Нажмите здесь, чтобы скачать	Выпуск 02	06. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Рубрики Вентиляц Вентиляция Воздуховод Воздуховоды Кондиционер Кондиционеры Нормы Разное Решетк Решетки Система вентиляции Советы Советы по выбору Схема Схемы Фанкойла Чиллер Автор: ООО Приоритет-Пермь 2019 © Все права защищены. Карта сайта ООО Приоритет-ПермьОфициальный сайт Советы по выбору Кондиционеры Вентиляция Воздуховоды Схемы
