Типы фундаментов

Компания «Витославица» рада предложить заказчикам фундамент дома под ключ в Москве по наиболее выгодной стоимости. При фундаментных работах мы четко следуем предписаниям СНиП 2.02.01-83 «Основания зданий и сооружений», СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты», СНиП 2.02.03-85 «Свайные фундаменты», СП 50-101-2004 «Свод правил по проектированию и строительству. Проектирование и устройство оснований и фундаментов зданий и сооружений», а также «Проектирование, расчет и устройство мелкозаглубленных фундаментов малоэтажных жилых зданий в Московской области, ТСН МФ-97 МО.

В своей деятельности компания «Витославица» руководствуется правилом точного следования технологическим картам. О последних предлагаем провести небольшой экскурс. При монтаже любого фундамента компания «Витославица» использует различные современные технологии для наибольшей стабильности и надежности всего строения в целом.

Также заметим, что предлагаемые типы фундаментов – это лишь некие рамки. Если Вам нужен, скажем мелкозаглубленный фундамент большего или меньшего сечения, и существует понимание типа грунтов на участке, возможны вариации:

Фундамент свайно-забивной

Свайно-забивной фундамент способен составить достойную конкуренцию иным видам оснований за счет своих высоких технико-экономических показателей. Конструкция с забивными сваями весьма перспективна при ведении строительства на проблемных почвах (грунт нестабилен или подвержен подпитке со стороны пресных или морских вод).

Фундамент с забивными сваями имеет статус быстровозводимого основания и пользуется особой популярностью при строительстве загородных домов, надводных построек. Без него трудно обойтись, возводя малоэтажное или многоэтажное здание с множеством квартир. Конструкция фундамента предусматривает использование железобетонных стержней, имеющих квадратное сечение и заостренный конец. Погружение свай в грунт осуществляют ударным методом (с помощью специальной техники), при этом предварительная выемка земли исключается.

Достоинства свайно-забивного фундамента

Прежде всего, минимизируются ошибки при ведении процесса строительства, ведь все работы исключительно механизированы.
Монтаж данного вида основания осуществляется в предельно короткие сроки (1-3 дня).
Фундамент с забивными сваями обладает высокой несущей способностью, причем имеет свойство сопротивляться всяческому движению грунта.
Установка основания может производиться даже в зимний период.
Использование свайного фундамента с забивными опорами весьма выгодно экономически (исключаются затраты на арматуру, большое количество бетона, на проведение земляных работ).

Свайно-забивной фундамент имеет продолжительный срок эксплуатации, ведь используемые в такой конструкции элементы весьма устойчивы к влаге, переменам атмосферного давления, а также имеют высокий показатель огнеупорности.

Свайно-винтовой фундамент

Свайно-винтовой фундамент – востребованный вариант основания в сфере гражданского строительства, предусматривающий использование перспективной технологии свай.

Функцию несущего элемента такой конструкции выполняет винтовая свая, представляющая собой стальную трубу высокой прочности с режущей лопастью на конце, за счет которой и происходит вкручивание опоры в грунт с одновременным ее вдавливанием на разную глубину.

Популярность свайно-винтового фундамента обусловлена его особенностями:

Сроки возведения данной конструкции сведены к минимуму (один-два дня).
Устройство основания с помощью винтовых свай исключает проведение сложных земляных работ (после заложения фундамента участок под строительство остается чистым).
Свайно-винтовая конструкция может монтироваться в любое время года (независимо от степени промерзания грунта).
Основание данного вида не зависит от рельефа местности, возведение фундамента возможно на любых типах почв (стоит только правильно подобрать длину свай).

Свайно-винтовой фундамент долговечен в эксплуатации, особенно при использовании свай с антикоррозийным покрытием.
Основание с винтовыми сваями позволяет проводить строительные работы по сооружению надземной части здания без срока выжидания.
Надежная конструкция с применением винтовых опор привлекает потребителей своей выгодной стоимостью (основные факторы ценообразования: размер, вес сооружения и глубина его заложения в грунт).

При необходимости внести коррективы в проект здания или его планировку, когда монтаж фундамента готов, нарастить свайно-винтовое основание можно без проблем и особых затрат. Вдобавок ремонт фундамента с винтовыми сваями не отличается особой сложностью (свая меняется даже при готовом здании).

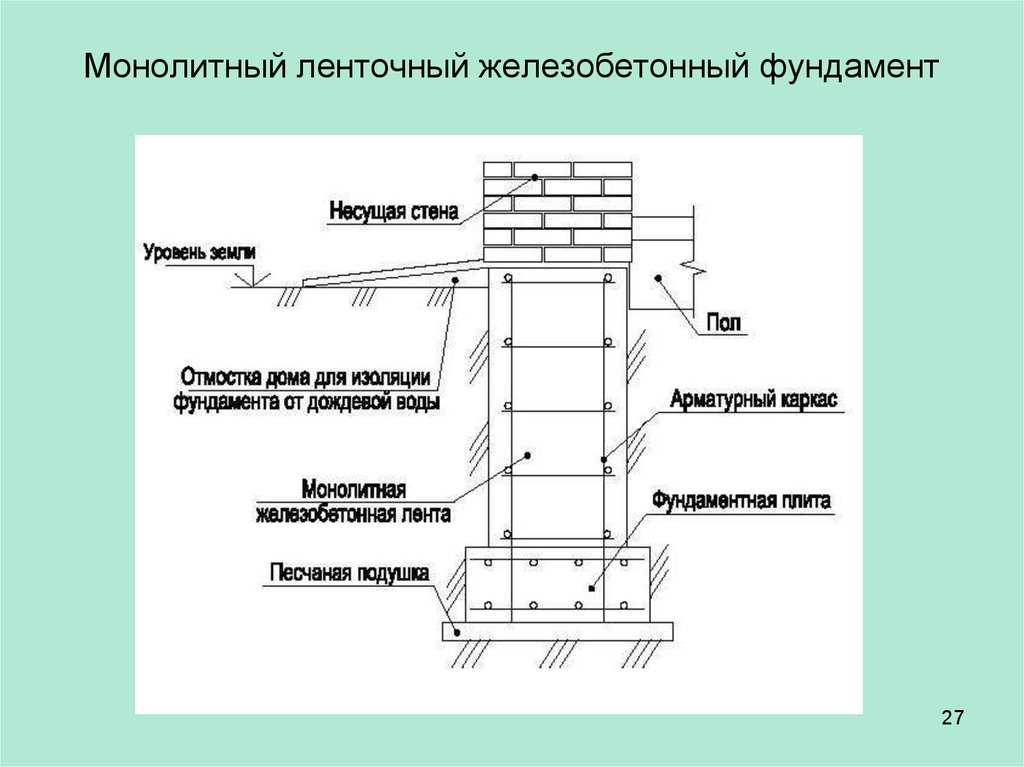

Фундамент ленточный мелкозаглубленный

Представляет собой один из самых экономичных фундаментов для строительства деревянного дома. Оптимален на песчаных и суглинистых не пластичных грунтах.

Специалисты компании «Витославица» произведут замеры перепада высот и наглядно продемонстрируют Вам, какой угол будущего фундамента, и на какую высоту будет подниматься над уровнем земли.

Технология монтажа мелкозаглубленного фундамента предлагает относительно не высокий уровень трудовых и ресурсных затрат, а также земляные работы. Траншея копается по заранее установленной разметке на глубине не менее 500 мм (в местах перепада высот глубже на величину перепада). По дну траншеи послойно трамбуется песчаная подушка, для обеспечения амортизационных свойств и отвода избыточного уровня влаги. Далее производится монтаж опалубки и вязка арматуры.

Фундамент тавровый мелко заглубленный

Это несколько усложненный ленточный фундамент для строительства деревянного дома. «Уширение» подошвы основания делается на грунтах со слабой несущей способностью, к которым относятся мелкие пески, супеси и супесчанники.

Технология монтажа таврового мелко заглубленного фундамента предлагает чуть более высокий (в сравнении с ленточным) уровень трудовых и ресурсных затрат, а также земляные работы. Траншея копается по заранее установленной разметке на глубине не менее 500 мм (в местах перепада высот глубже на величину перепада). По дну траншеи послойно трамбуется песчаная подушка. Далее производится вязка арматуры подошвы.

Тавровый фундамент заливается за два раза. Сначала подошва, в которой оставляются закладные детали. Последние в свою очередь связываются с самой лентой фундамента. Лента заливается через 2-4 дня. Тем самым, обеспечивается монолитность конструкции.

Фундамент свайно-ростверковый

Представляет собой идеальное решение основания под деревянный дом, особенно на участках с перепадом высот. Оптимален на глинистых грунтах и тугопластичных суглинках.

Такой фундамент прекрасно распределяет и выдерживает нагрузку с дома. Напряжение с дома собирается посредством монолитного ж.б. ростверка и передается на сваи, подошва которых находится ниже уровня промерзания и опирается на плотный грунт. Ростверк, в свою очередь, находится над землей и поверхностные пучения грунта, появляющиеся вследствие промерзания верхних грунтовых пластов, не причиняют ущерб фундаменту.

Технологий монтажа данного типа фундамента характеризуется практически полным отсутствием земляных работ, что сокращает сроки строительства и, соответственно, общую стоимость. Отверстия под сваи делаются с помощью бензобура, в которые монтируются асбесто-цементные трубы длинной 600-1000 мм (в зависимости от перепада высот). Трубы служат неким «проводником» бетона между ростверком и самой сваей. Далее производится монтаж опалубки и вязка арматуры.

Фундаментная монолитная плита

Представляет собой идеальное решение под основание любого дома и в любой грунт. Это относительно затратный и в тоже время самый надежный тип фундамента. Данное основание незаменимо на слабых и неоднородных грунтах, плывунах и прочих «ненадежных» грунтах. Также монолитная плита применяется при возведении подвальных и цокольных (эксплуатируемых) этажах, когда верх плиты служит черновым полом подобного яруса.

Технология заливки фундаментной монолитной плиты достаточно сложная. Технический отдел компании «Витославица» опирался здесь на разработки научно-исследовательского, проектно-изыскательского и конструкторско-технологического института оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова (ФГУП НИЦ «Строительство»), а также на разработки ФГУП «Фундаментпроект» и МГУ им. М.В. Ломоносова (геологический факультет) под руководством доктора технических наук Л.Н. Хрусталева. На первом этапе механическим способом разрабатывается котлован – это одна смена работы экскаватора, а при вывозе грунта и самосвала – нескольких смен. Далее полсмены уходит на доработку грунта вручную. На выровненный по уровню котлован, расстилается геотекстиль, на который послойно трамбуется сначала щебень, а затем песок. По утрамбованному песку делается наплавляемая гидроизоляция в два слоя гидростеклоизолом. Далее, в зависимости от типа грунта, можно смонтировать слой фундаментного утеплителя. Заключительными этапами идет монтаж опалубки и вязка арматуры. И не нужно забывать про закладные отверстия под будущие коммуникации. Параллельно рекомендуется сделать дренажную систему вокруг фундамента.

Относительно цены данного типа фундамента. Возьмем средний дом 10х10 м, помимо земляных работ техникой и вручную, на послойную трамбовку необходимо по 5 камазов щебня и песка, 5 рулонов геотекстиля, 26 гидростеклоизола, 33 куба бетона, почти тонна арматуры, опалубка и пр. расходники. Сами понимаете, это стоит денег, но это придаст Вам уверенности в надежности основания Вашего дома!

Фундамент свайно-ростверковый тисэ

Представляет собой идеальное решение основания под деревянный и комбинированный дома, а также подойдет под строительство каменного дома, с небольшими изменениями (в частности увеличение диаметра свай, сечение самого ростверка, уменьшение шага свай и т.п.). Особенно актуален подобный фундамент на участках с перепадом высот. Оптимален на глинистых грунтах и тугопластичных суглинках, а также, в виду расширения пяты снизу, подойдет и на менее плотных суглинках.

Такой фундамент прекрасно распределяет и выдерживает нагрузку дома. Напряжение с дома собирается посредством монолитного ж.б. ростверка и передается на сваи, подошва которых находится ниже уровня промерзания и опирается на плотный грунт. Ростверк, в свою очередь, находится над землей и поверхностные пучения грунта, появляющиеся вследствие промерзания верхних грунтовых пластов, не причиняют ущерб фундаменту.

Специалисты компании «Витославица» произведут замеры перепада высот и наглядно продемонстрируют Вам, какой угол будущего фундамента на какую высоту будет подниматься над уровнем земли.

Технология монтажа данного типа фундамента характеризуется практически полным отсутствием земляных работ, что сокращает сроки строительства и, соответственно, общую стоимость. Отверстия под сваи делаются с помощью бензобура, в которые монтируются асбесто-цементные трубы длиной 600-1000 мм (в зависимости от перепада высот). Трубы служат неким «проводником» бетона между ростверком и самой сваей. Так называемую пяту (расширение снизу) делают специальным буром, называемым бур-тисэ, который раскрывается подобно плугу. Доработка производится уже вручную. Далее производится монтаж опалубки и вязка арматуры.

Этапы строительства

Возведение фундамента состоит из нескольких этапов, которые необходимо выполнять максимально качественно, чтобы обеспечить долговечность постройки:

Проектирование. Включает инженерно-геологические исследования и создание проекта, где указаны рекомендации по глубине заложения фундамента и по его типу, а также прочие важные сведения, включая смету.
Разметка. В ходе выполнения этой задачи расчищается и размечается строительный участок под будущий фундамент.
Рытье траншеи. После завершения разметки специалисты выкапывают траншеи, руководствуясь определенной в ходе проектирования шириной и глубиной.
Устройство опалубки. Для укладки бетона необходимо возвести опалубку (при этом используются щиты из древесины).
Армирование. В ходе этого этапа производится монтаж арматуры, которая обеспечит прочность конструкции.
Заливка бетоном. После процедуры армирования конструкция заливается бетоном. Каждый слой раствора составляет 15–20 мм и тщательно утрамбовывается, что позволяет достичь требуемой консистенции.
Гидроизоляция. После затвердевания раствора необходимо выполнить гидроизоляцию, для чего его стенки смазывают битумной мастикой и покрывают рубероидом. От качества гидроизоляции непосредственно зависит долговечность сооружения.
Обратная засыпка. В ходе этого завершающего этапа производится послойная засыпка пазух фундамента песком.

Цены на фундамент под ключ зависят от сложности проекта, количества используемых стройматериалов, расположения стройплощадки и ее особенностей. Для того чтобы рассчитать точную стоимость работ, необходимо провести соответствующие исследования на строительном участке. Наши специалисты составят смету максимально быстро и точно, что позволит приступить к строительству в кратчайшие сроки.

Напоследок несколько слов о наших принципах

Фундамент – основа здания, экономия здесь если и возможна, то должна быть без потери качества.
Мы не отклоняемся от технологических карт и требований СНиП.
Мы используем бетон марки не ниже М300 и производства только проверенных заводов.
Арматура рабочая (продольная и поперечная горизонтальная) должная быть сечением не ниже 12 мм, вертикальная нерабочая допускается 8 мм.
Выстаивание фундамента под деревянный дом должно быть не менее двух недель, комбинированный/каменный – 4-х недель.

Мы считаем, что экономия при создании фундамента возможна только без потери качества, ведь он является основой сооружения. Наши специалисты никогда не отклоняются от требований СНиП и технологических карт, используют только качественный бетон и арматуру для достижения наилучшего результата. Мы предлагаем наиболее выгодную стоимость фундамента в Москве, в чем вы можете убедиться сами, ознакомившись с нашими прайсами.

фундаменты и требования к ним

Главная → Вся полезная информация → СНиП: фундаменты и требования к ним

Приступая к возведению даже небольшого и легкого дома, нельзя забывать про СНиП на фундаменты. Опору здания ни в коем случае нельзя изготавливать просто на глаз и руководствуясь собственными представлениями о надежности. От фундамента напрямую зависит срок службы всего здания, а так же его функциональность.

Несоблюдение требования норм и правил (СНиП) может привести к проблемам со стороны надзорных органов, особенно если данные нарушения стали причиной какого-либо серьезного происшествия.

СНиП оговаривают общие положения, касающиеся проектирования, изготовления и эксплуатирования фундаментов различных типов, возведенных во всевозможных условиях. Это целая группа документов, и нужно выбирать подходящий для конкретного случая. Наиболее универсален СНиП 2.02.01-83 «Основания зданий и сооружений». С ним необходимо ознакомиться в первую очередь.

Основные требования следующие:

Соблюдение противопожарных правил и техники безопасности.
Предварительно должны быть проведены соответствующие геодезические исследования, которые позволят определить тип грунта, его устойчивость и прочность, глубину залегания подземных вод. Где-то подойдет мелкозаглубленный фундамент, а где-то придется основательно углубляться и использовать сваи.
Вначале разрабатывается проект с учетом всех необходимых строительных требований, конструкции здания и типом грунта. СНиП приводит глубину промерзания почвы в различных районах, но убедиться в этом никогда не помешает – возможно, придется ужесточить требования. В проекте должны указываться основные характеристики, как основания постройки, так и грунта.

При возможности стоит реализовывать осушение и водоотведение. Чем больше воды, тем более непредсказуемо будет вести себя почва, оттаивая и замерзая.
Нужно соблюдать конкретные величины выемок земли, необходимых для установки различных конструктивных элементов – например, для фундамента плиты в Твери, или для свай, или для монтажа отдельных блоков и т.д.
Строительство осуществляется в строгом соответствии с проектом. Не допускается менять геометрические параметры фундамента и вид материала. Бетон должен быть именно той марки, относительно которой производился расчет. В отдельных случаях допускается замена одного материала на другой, но его свойства должны быть выше, а за данный выбор должен нести ответственность специалист.

При подготовке и в процессе работы обязательно нужно учитывать необходимость охраны природы.

Это лишь краткое описание, и рассматриваемых аспектов гораздо больше. СНиП на фундаменты достаточно обстоятельны, а структура и формулировка позволяет успешно их применять уже не первое десятилетие. Этот нормативный документ должен быть обязательным к ознакомлению перед строительством фундаментов в Твери. Существует достаточно примеров, объяснений и трактовок, позволяющих правильно понимать указания СНиП и применять их к конкретной ситуации.

Все вышеперечисленное касается также и ремонта фундаментов и их упрочнения. Такая необходимость возникает нередко, когда идет разговор о старых сооружениях, или об ошибках проектирования, или изменении структуры грунта под действием различных природных факторов.

СНиП на фундаменты настольная книга любого строителя и проектировщика. Даже небольшие нарушения от установленных норм способны привести к серьезным проблемам. И искусство профессионала – это уложиться во все требования и при этом не сформировать излишнюю стоимость будущего здания.

Выбор фундамента на основе различных типов грунта

🕑 Время чтения: 1 минута

Обычно выбор типа фундамента для данной конструкции зависит от ряда факторов, таких как тип грунта, использование участка в прошлом, прилегающая конструкция, размер процесса разработки, ограничения. Среди этих факторов существенную роль играют типы грунта, поэтому в данной статье обсуждается выбор фундамента на основе разных типов грунта.

Содержимое:

Выбор фундамента на основе различных типов грунта
1. Камни
- Рекомендуемые типы фундамента
- Необходимо учитывать факторы
2. Однородная твердая и жесткая глина
- Случай II000
- Вариант III
- 3. Мягкая глина
  - Рекомендуемый фундамент
  - Факторы, которые необходимо учитывать
- 4. Торф
  - Рекомендуемый фундамент
  - Фактор, который необходимо учитывать
Выбор фундамента с учетом разных типов грунта
Фундаменты рекомендуются на основе различных типов грунта, которые представлены ниже:
1. Камни
2. Однородная твердая и жесткая глина
3. Мягкая глина
4. Торф
1. Камни
К этой категории относятся горные породы, крепкий твердый мел, песчано-гравийный, песчано-гравийный с небольшим содержанием глины и плотный пылеватый песок.
Рекомендуемые типы фундамента
Для этого типа грунта подходят следующие типы фундаментов:
1. Ленточный фундамент
2. Подложка фундамента
3. Плотный фундамент.
Рис. 1: Ленточный фундамент
Рис. 2: Плоский фундамент
Рис. 3: Сплошной фундамент
Необходимо учитывать факторы
При выборе типа фундамента необходимо учитывать следующие факторы:
- Минимальная глубина 450 мм должна использоваться для фундамента, если участок склонен к промерзанию, чтобы защитить фундамент.
- Ленточное или траншейное основание должно, по возможности, располагаться выше уровня грунтовых вод.
- Инженер должен быть в курсе состояния бегущего песка.
- Песчаные откосы, возможно, размыты поверхностными водами, поэтому защитите фундамент с помощью дренажа по периметру.
- Выветренная порода должна быть оценена после осмотра
- Инженер должен знать о глотательных отверстиях в меле
2. Однородная твердая и жесткая глина
Есть три случая, которые обсуждаются ниже:
Дело I
где фундамент не находится близко к растительности или существующая растительность не имеет значения.
Рекомендуемые фундаменты
1. Ленточный фундамент
2. Подложка фундамента
3. плотный фундамент.
В этом случае необходимо учитывать следующие факторы:
- Минимальная глубина до нижней стороны фундамента должна составлять 900 мм.
- При сооружении ленточного фундамента из высохшей глины в сухом грунте до возобновления дождей фундамент должен быть загружен зданием.
Корпус II
где деревья, живые изгороди и кустарники находятся близко к месту фундамента, или есть план посадки этих деревьев рядом с строением в будущем.
Рекомендуемый фундамент
Можно выбрать один из следующих типов фундамента:
1. бетонные сваи, поддерживающие железобетонные фундаментные балки и перекрытия из сборного железобетона
2. бетонные сваи, несущие бетонную плиту на месте
3. засыпка траншей специальной конструкции в определенных глинистых грунтах с учетом расположения фундамента относительно деревьев
4. Плотный фундамент
Рис. 4: свайный фундамент
Факторы, которые необходимо учитывать
- Инженер должен знать, что размер и тип свайного фундамента зависят от экономических факторов.
- При использовании монолитной бетонной фундаментной плиты необходимо избегать создания под плитой, если она уложена в сухую погоду в высушенную глину.
- Если расстояние между недавно посаженным деревом и положением фундамента как минимум в один-два раза превышает высоту взрослого дерева, то целесообразно построить ленточный фундамент.
- В некоторых случаях можно использовать армированную засыпку траншеи. Например, в глине с низким и средним потенциалом усадки или в периметральной зоне корневой системы дерева.
Корпус III
где деревья вырубаются незадолго до начала строительства фундамента
Рекомендуемый фундамент
1. Железобетонная свая в корневой зоне ранее деревьев
2. Ленточный фундамент
3. Плотный фундамент
Фактор, который необходимо учитывать
- Сваи должны быть правильно привязаны к подвесным железобетонным плитам или цокольным балкам.
- Должна быть обеспечена достаточная длина плиты, чтобы выдержать силу пучения глины. Вдобавок к этому верхняя часть сваи может иметь втулку для снижения трения и подъема.
- Специальная конструкция сваи может потребоваться для глинистых уклонов более 1 к 10, поскольку возможна ползучесть. Следовательно, при расчете сваи необходимо учитывать боковую тягу и консольный эффект.
- В некоторых случаях можно использовать армированную засыпку траншеи. Например, в глине с низким и средним потенциалом усадки или в периметральной зоне корневой системы дерева.
3. Мягкая глина
Эта категория включает мягкую глину, мягкую пылеватую глину, мягкую песчаную глину и мягкий пылеватый песок.
Рекомендуемые фундаменты
Для данного типа грунта допустимы следующие типы фундаментов:
1. Широкий ленточный фундамент
2. Плотный фундамент
3. Свая для более прочных слоев ниже
4. Для небольших проектов используйте опорно-балочный фундамент для прочных слоев
Факторы, которые следует учитывать
- Широкий ленточный фундамент используется, когда несущая способность достаточна и прогнозируемая осадка приемлема.
- Ленточный фундамент должен быть усилен в зависимости от толщины и выступа за поверхность стены.
- Вводы технических средств в здания должны быть гибкими.
- Часто грунт можно улучшить с помощью виброобработки, и это будет экономичным решением в сочетании с ленточным или плитным фундаментом.
4. Торф
Рекомендуемый фундамент
1. Бетонные сваи, заглубленные в твердый слой грунта ниже
2. Для небольших проектов подушка и балочный фундамент вынесены на удар по твердым слоям.
3. Сплошной фундамент для случая, когда твердые слои отсутствуют на разумной глубине, но имеется твердая поверхностная корка толщиной 3-4 м подходящей несущей способности.
Учитываемый фактор
- Типы свай включают буронабивные монолитные с временной обсадной трубой, забивные монолитные и забивные сборные железобетонные.
- Допускается уплотнение торфа на сваях
- При использовании ростверка входы в здание должны быть гибкими.
- Для агрессивных торфов, вероятно, потребуются специальные высокие сорта и защита.
- Если слой торфа неглубокий поверх твердого слоя почвы, выкопайте его и замените уплотненной насыпью. Для этого используйте ростверк или армированный широкий фундамент в зависимости от предполагаемой осадки.
- Часто грунт можно улучшить с помощью виброобработки, и это будет экономичным решением в сочетании с ленточным или плитным фундаментом.
Типы фундаментов, применяемых в строительстве
При строительстве домов на одну семью, небоскребов или надстроек выбор правильного фундамента очень важен. Фундамент любого здания служит двум основным целям: распределяет вес от несущих стен на почву или коренную породу под ними и предотвращает попадание грунтовых вод или влаги в почву.
Топография, геология и почвоведение (исследование почвы) на вашей строительной площадке в дополнение к размеру вашего здания и другим факторам, таким как тип конструкции, будут определять тип фундамента, который подходит для вашего здания.
В этой статье мы рассмотрим наиболее распространенные типы фундаментов и примеры каждого из них. Мы также предоставляем визуальные доказательства каждого фундамента, чтобы помочь прояснить преимущества каждого типа фундамента.
Типы фундаментов
Учитывая, что земля под нашими ногами может состоять из множества различных типов почв, камней, отложений и т. д., инженеры-геотехники должны знать, как эти переменные в земле влияют на строительство и структурную целостность.
В строительстве различают две основные категории фундаментов: глубокие и неглубокие. Давайте рассмотрим их на высоком уровне:
1. Глубокие фундаменты
Глубокие фундаменты необходимы при строительстве на песке и другом мягком грунте, который не сможет поглотить нагрузку здания. Вместо этого фундамент должен быть установлен глубоко под землей или даже под водой, где может быть установлен контакт с более прочными слоями земли.
Мосты, опоры и дамбы, например, должны закладываться под водой, сохраняя структурную целостность. Именно здесь глубокие фундаменты становятся необходимыми для строительства крупных сооружений.

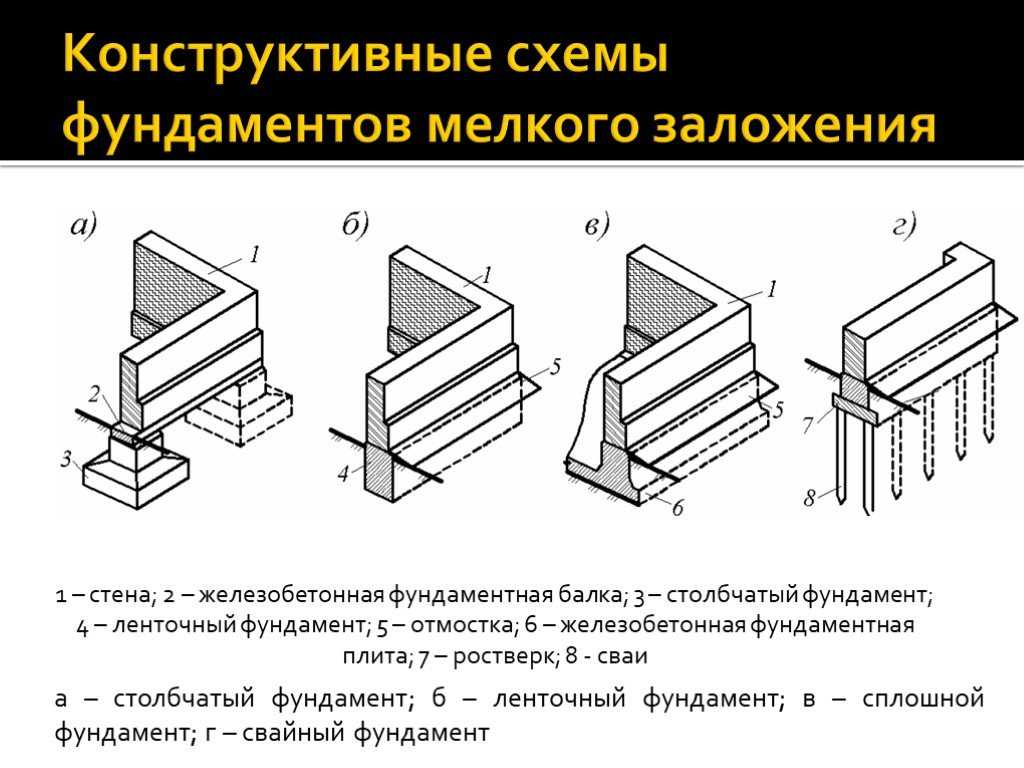

2. Фундаменты мелкого заложения
Как правило, мелкозаглубленный фундамент имеет ширину больше глубины. Неглубокие фундаменты также можно назвать насыпными или открытыми.
По очевидным причинам мелкозаглубленный фундамент является более экономичным из двух типов. Им не нужно много копать или бурить землю, и по этой причине они наиболее распространены.
Неглубокие фундаменты полезны, когда здание не очень тяжелое, а грунт может выдержать значительный вес на небольшой глубине.
Примеры неглубоких фундаментов
Существует четыре примера мелкозаглубленных фундаментов, которые мы покроем матом, отдельным фундаментом, комбинированным фундаментом и стволовой стеной. Каждый из них имеет уникальную структуру и различные варианты использования.
1. Фундамент из матов
Фундамент из матов в полной мере использует площадь поверхности, на которой будет возводиться здание, в основном используя подвал в качестве всего несущего фундамента. Матовый фундамент часто используется, когда почва рыхлая, слабая и требует равномерного распределения веса.
Фундаменты из матов также используются, когда возможен подвал, а столбы или колонны расположены близко друг к другу. Его часто называют плотным фундаментом, потому что фундамент подвала погружен в почву, как корпус плота в воду.
2. Индивидуальный фундамент
Одним из наиболее распространенных типов мелкозаглубленного фундамента является индивидуальный фундамент — это может даже прийти на ум, когда вы думаете о фундаменте.
Отдельные или изолированные широкие фундаменты обычно представляют собой квадратные, прямоугольные или даже усеченные бетонные блоки геометрической формы, которые несут нагрузку от одной колонны или колонны. Ширина отдельных фундаментов зависит от веса, который будет переноситься, и несущей способности почвы.
3. Комбинированное основание
Комбинированное основание очень похоже на отдельное основание, за исключением того, что одно основание разделяет вес двух столбов или колонн, которые расположены достаточно близко друг к другу, чтобы обеспечить общую точку фундамента.
4. Фундамент стволовой стены
Стена, ленточный или сплошной фундамент — это фундамент, который проходит по всей длине несущей стены. Ленточный фундамент обычно в два или три раза превышает ширину рассматриваемой стены и обычно строится из железобетона.
Эти фундаменты типичны, когда вес здания распределяется на несущие стены вместо колонн, столбов или балок. Ленточный фундамент обычно используется для возведения каменных стен, но его также можно эффективно использовать при строительстве на гравии или плотно утрамбованном песке.
Примеры глубоких фундаментов
Глубокие фундаменты чаще используются для больших сооружений, но их можно использовать и для домов, построенных на крутых скалах, над водой, на пляже или в других уникальных местах. Глубокие фундаменты возводятся именно там, где они звучат — глубоко в землю. Основные примеры, сваи и кессон, также имеют несколько подтипов, которые мы также рассмотрим.
1.
Свайный фундамент
Наиболее распространенным среди глубокозаглубленных фундаментов является свайный фундамент. Существует два типа свайных фундаментов: торцевые и висячие сваи. Оба состоят из бурения больших прочных колонн глубоко в землю.
Опорные сваи
Иногда грунт, на котором мы строим, никогда не выдержит достаточного веса для размера строящегося объекта, даже с грунтовыми катками и неглубоким фундаментом. Вместо этого мы должны обойти этот слой мягкой почвы и добраться до подложки из коренной породы под ним, чтобы распределить нагрузку.
Опорные сваи вбивают в землю на такую глубину, которая необходима для того, чтобы их конец соприкасался с каменным слоем в земле. Это позволяет передать нагрузку через сваю в скалу, создавая безопасное распределение веса.
Висячие сваи
Висячие сваи используют другой подход к соперничающему слою мягкого грунта. Вместо бурения до слоя породы принцип работы висячих свай заключается в обмене силами с грунтом, окружающим колонну, с полным использованием площади поверхности колонны.
Вес, который может выдержать висячая свая, прямо пропорционален ее длине. Каждая свая имеет зону влияния и должна быть размещена на одинаковом расстоянии, чтобы обеспечить равномерное распределение и поглощение веса. Сваи могут быть изготовлены из дерева, бетона или Н-образной стали.
Сваи могут быть либо предварительно изготовлены и забиты в землю, либо залиты на месте (залиты на месте на рабочей площадке).
2. Кессонный фундамент
Кессонный фундамент чаще всего используется при строительстве мостов, пирсов и других сооружений над водой. Но его также можно использовать для поддержки эстакад, домов на склонах холмов и многого другого. Кессоны могут быть изготовлены заранее, доставлены на место бурения и размещены в углубленном котловане. Кессоны также могут быть построены на месте с помощью арматурной сетки, заполненной бетоном.
Для сооружения фундамента кессона рыхлая земля перекапывается шнеком до тех пор, пока не будет достигнута коренная порода. Во время копания может быть имплантирован полый стальной кожух, чтобы предотвратить обрушение песка или почвы при движении. Затем армирующая сетка центрируется внутри обсадной трубы и заливается бетон, начиная снизу и заполняющей обсадную колонну, вытесняя оставшиеся грунтовые воды сверху. После того, как бетон заполнится надлежащим образом, кожух можно снять.
Существует несколько вариаций кессона, вот основные типы:
- Открытые кессоны: ящик без дна, заглубленный в землю и стабилизированный грузами для балласта и навозной трубой для отвода избытка грунтовых вод. Герметичная камера позволяет работать внутри.
- Пневматические кессоны: Когда работы по техническому обслуживанию необходимо проводить глубоко под землей или под водой, эти кессоны предназначены для спуска рабочих в шахту.
- Монолитные кессоны: Большие одностоечные кессоны из железобетона.
- Кессон отстойник: Кессон с возможностью откачки воды снизу. Часто используется морскими бурильщиками для рециркуляции загрязненной воды.
- Коробчатые кессоны: Полая бетонная коробка с дном и стенками погружается в воду и затем заполняется бетоном. В своем полом состоянии коробка менее плотна, чем вода, и рискует уплыть из своего положения, но после заполнения она становится более постоянной.
Выбор правильного типа фундамента
В зависимости от размера, местоположения и геотехнических задач, стоящих перед вашим проектом, решение о строительстве мелкого или глубокого фундамента может быть очевидным, но точный тип фундамента может быть более тонким. Учитывая важность фундамента здания для его общей структурной целостности, очень важно принять правильное решение.
Используйте квалифицированные строительные компании, инженеров и консультантов, чтобы убедиться, что фундамент прочный и выдержит нагрузку в течение всего срока службы конструкции. Вы также должны убедиться, что линии связи между всеми участниками проекта ясны.
