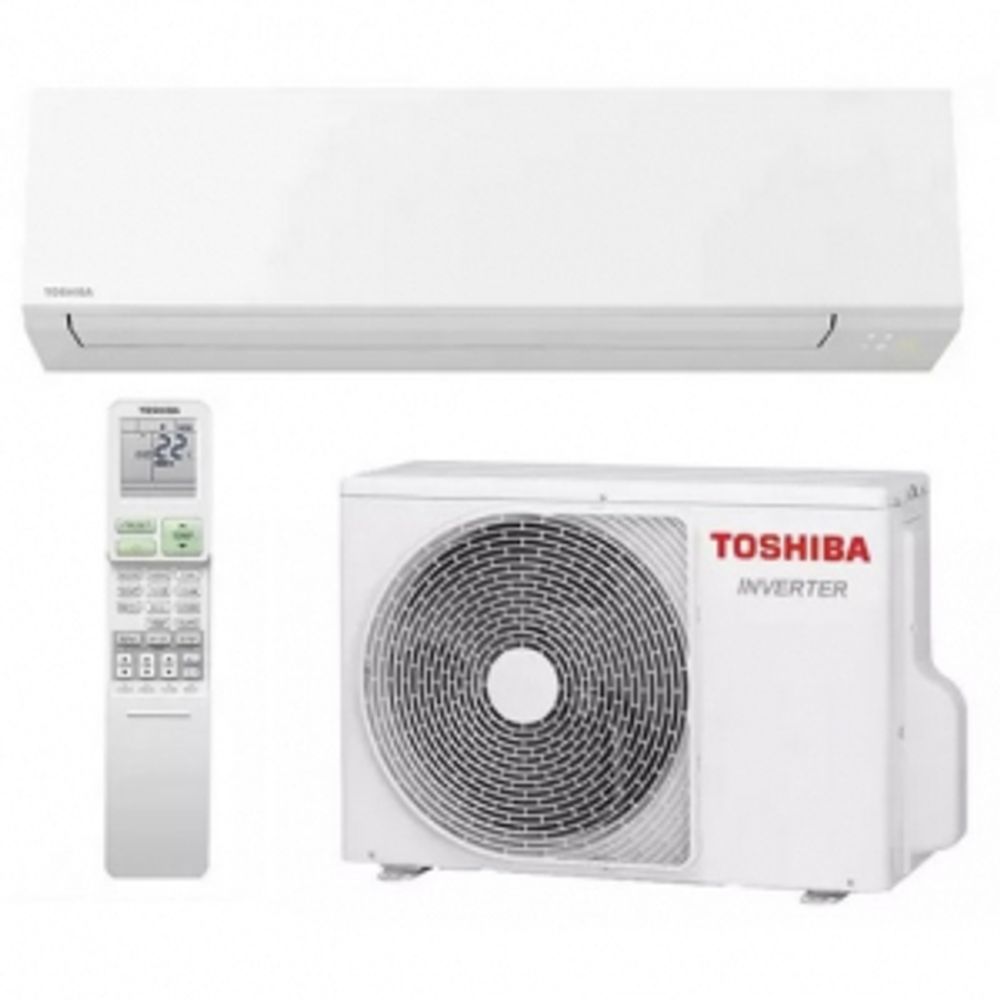

Описание TOSHIBA RAS-07PKVP-ND / RAS-07PAVP-ND
Настенные сплит-системы Toshiba PKVP – единственная на данный момент серия бытовых сплит-систем, которые выпускаются в Японии на заводе Фудзи на экспорт.
Традиционно высочайшее японское качество и современные технологии делают PKVP по-настоящему элитной серией кондиционеров. Разработанный для Северной Европы кондиционер гарантированно работает на обогрев при температуре до -15°С.
Все модели серии
| Модель блока | Q Холод кВт | Q Тепло кВт | Уровень шума дБ | Для комнаты м2 | Размеры (ШхВхГ) мм | Цена руб | |
| RAS-07PKVP-ND / RAS-07PAVP-ND | 2,0 | 2,5 | 26 | 20 | 790х295х242 | по запросу | |
| RAS-10PKVP-ND / RAS-10PAVP-ND | 2,5 | 3,0 | 27 | 25 | 790х295х242 | по запросу | |
| RAS-13PKVP-ND / RAS-13PAVP-ND | 4,0 | 27 | 35 | 790х295х242 | по запросу | ||
| RAS-16PKVP-ND / RAS-16PAVP-ND | 4,5 | 5,5 | 30 | 45 | 790х295х242 | по запросу | |
| RAS-18PKVP-ND / RAS-18PAVP-ND | 5,0 | 6,0 | 31 | 50 | 790х295х242 | по запросу |
5|3.0|27|790|295|242|” longdiv=””>
5|5.5|30|790|295|242|” longdiv=””>| RAS-07PKVP-ND, RAS-07PAVP-ND | |||
| Электропитание | 1 фазный, 220-240В, 50Гц | ||
| Производительность охлаждения | кВт | 2,0 (0,3-3,0) | |
| Производительность обогрева | кВт | 2,5 (0,3-5,0) | |
| Потребляемая мощность при охлаждении | кВт | 0,35 (0,07-0,68) | |
| Потребляемая мощность при обогреве | кВт | 0,44 (0,07-1,30) | |
| Коэффициент энергоэффективности EER (охлаждение) | 5. 63 | ||
| Коэффициент энергоэффективности COP (обогрев) | 5.68 | ||
| Рабочий ток при охлаждении | А | 2.07 | |
| Рабочий ток при обогреве | А | 2.56 | |
| Подключение электропитания | К наружному блоку | ||
| Уровень шума внутреннего блока | охлаждение | дБ (А) | 26 |
| обогрев | дБ (А) | 42 | |
| Габариты блоков (ШхГхВ) | внутренний | мм | 295x790x242 |
| наружный | мм | 550x780x290 | |
| Масса блоков | внутренний | кг | 12 |
| наружный | кг | 39 | |
| Диаметр труб хладагента | жидкость | мм (дюйм) | 6,35 (1/4″) |
| газ | мм (дюйм) | 9,52 (3/8″) | |
| Максимальные значения трубопроводов | длина | м | 15 |
| перепад высот | м | 10 | |
| Хладагент | R410A | ||
| Рабочий диапазон наружных температур | охлаждение | С | от -10 до +46 |
| обогрев | С | от -15 до +24 | |
| RAS-10PKVP-ND, RAS-10PAVP-ND | |||
| Электропитание | 1 фазный, 220-240В, 50Гц | ||
| Производительность охлаждения | кВт | 2,5 (0,3-3,5) | |
| Производительность обогрева | кВт | 3,0 (0,3-5,8) | |
| Потребляемая мощность при охлаждении | кВт | 0,47 (0,07-0,88) | |
| Потребляемая мощность при обогреве | кВт | 0,56 (0,07-1,60) | |
| Коэффициент энергоэффективности EER (охлаждение) | 5. 26 | ||
| Коэффициент энергоэффективности COP (обогрев) | 5.36 | ||
| Рабочий ток при охлаждении | А | 2.4 | |
| Рабочий ток при обогреве | А | 2.77 | |
| Подключение электропитания | К наружному блоку | ||
| Уровень шума внутреннего блока | охлаждение | дБ (А) | 27 |
| обогрев | дБ (А) | 43 | |
| Габариты блоков (ШхГхВ) | внутренний | мм | 295x790x242 |
| наружный | мм | 550x780x290 | |
| Масса блоков | внутренний | кг | 12 |
| наружный | кг | 39 | |
| Диаметр труб хладагента | жидкость | мм (дюйм) | 6,35 (1/4″) |
| газ | мм (дюйм) | 9,52 (3/8″) | |
| Максимальные значения трубопроводов | длина | м | 15 |
| перепад высот | м | 10 | |
| Хладагент | R410A | ||
| Рабочий диапазон наружных температур | охлаждение | С | от -10 до +46 |
| обогрев | С | от -15 до +24 | |
| RAS-13PKVP-ND, RAS-13PAVP-ND | |||
| Электропитание | 1 фазный, 220-240В, 50Гц | ||
| Производительность охлаждения | кВт | 3,5 (0,3-4,5) | |
| Производительность обогрева | кВт | 4,0 (0,3-6,1) | |
| Потребляемая мощность при охлаждении | кВт | 0,77 (0,07-1,25) | |
| Потребляемая мощность при обогреве | кВт | 0,84 (0,07-1,84) | |
| Коэффициент энергоэффективности EER (охлаждение) | 4. 55 | ||
| Коэффициент энергоэффективности COP (обогрев) | 4.76 | ||
| Рабочий ток при охлаждении | А | 3.68 | |
| Рабочий ток при обогреве | А | 4.01 | |
| Подключение электропитания | К наружному блоку | ||
| Уровень шума внутреннего блока | охлаждение | дБ (А) | 27 |
| обогрев | дБ (А) | 45 | |
| Габариты блоков (ШхГхВ) | внутренний | мм | 295x790x242 |
| наружный | мм | 550x780x290 | |
| Масса блоков | внутренний | кг | 12 |
| наружный | кг | 40 | |
| Диаметр труб хладагента | жидкость | мм (дюйм) | 6,35 (1/4″) |
| газ | мм (дюйм) | 9,52 (3/8″) | |
| Максимальные значения трубопроводов | длина | м | 15 |
| перепад высот | м | 10 | |
| Хладагент | R410A | ||
| Рабочий диапазон наружных температур | охлаждение | С | от -10 до +46 |
| обогрев | С | от -15 до +24 | |
| RAS-16PKVP-ND, RAS-16PAVP-ND | |||
| Электропитание | 1 фазный, 220-240В, 50Гц | ||
| Производительность охлаждения | кВт | 4,5 (0,3-5,0) | |
| Производительность обогрева | кВт | 5,5 90,3-6,5) | |
| Потребляемая мощность при охлаждении | кВт | 1,22 (0,07-1,49) | |
| Потребляемая мощность при обогреве | кВт | 1,34 (0,07-1,70) | |
| Коэффициент энергоэффективности EER (охлаждение) | 3. 69 | ||
| Коэффициент энергоэффективности COP (обогрев) | 4.1 | ||
| Рабочий ток при охлаждении | А | 5.81 | |
| Рабочий ток при обогреве | А | 6.24 | |
| Подключение электропитания | К наружному блоку | ||
| Уровень шума внутреннего блока | охлаждение | дБ (А) | 30 |
| обогрев | дБ (А) | 47 | |
| Габариты блоков (ШхГхВ) | внутренний | мм | 295x790x242 |
| наружный | мм | 550x780x290 | |
| Масса блоков | внутренний | кг | 12 |
| наружный | кг | 40 | |
| Диаметр труб хладагента | жидкость | мм (дюйм) | 6,35 (1/4″) |
| газ | мм (дюйм) | 12,7 (1/2″) | |
| Максимальные значения трубопроводов | длина | м | 15 |
| перепад высот | м | 10 | |
| Хладагент | R410A | ||
| Рабочий диапазон наружных температур | охлаждение | С | от -10 до +46 |
| обогрев | С | от -15 до +24 | |
| RAS-18PKVP-ND, RAS-18PAVP-ND | |||
| Электропитание | 1 фазный, 220-240В, 50Гц | ||
| Производительность охлаждения | кВт | 5,0 (0,3-5,5) | |
| Производительность обогрева | кВт | 6,0 (0,3-6,7) | |
| Потребляемая мощность при охлаждении | кВт | 1,49 (0,07-1,75) | |
| Потребляемая мощность при обогреве | кВт | 1,54 (0,07-1,75) | |
| Коэффициент энергоэффективности EER (охлаждение) | 3. 36 | ||
| Коэффициент энергоэффективности COP (обогрев) | 3.9 | ||
| Рабочий ток при охлаждении | А | 6.98 | |
| Рабочий ток при обогреве | А | 7.16 | |
| Подключение электропитания | К наружному блоку | ||
| Уровень шума внутреннего блока | охлаждение | дБ (А) | 31 |
| обогрев | дБ (А) | 2956 | |
| Габариты блоков (ШхГхВ) | внутренний | мм | 295x790x242 |
| наружный | мм | 550x780x290 | |
| Масса блоков | внутренний | кг | 12 |
| наружный | кг | 40 | |
| Диаметр труб хладагента | жидкость | мм (дюйм) | 6,35 (1/4″) |
| газ | мм (дюйм) | 12,7 (1/2″) | |
| Максимальные значения трубопроводов | длина | м | 15 |
| перепад высот | м | 10 | |
| Хладагент | R410A | ||
| Рабочий диапазон наружных температур | охлаждение | С | от -10 до +46 |
| обогрев | С | от -15 до +24 | |
