Кабель ТППэп: расшифровка, технические характеристики, конструкция

Для передачи сигналов связи от одной точки к другой используются специальные линии. Основным элементом в которых выступают связевые кабели, предназначенные для слаботочных сигналов. Одним из вариантов проводниковой продукции для передачи сигналов связи является кабель ТППэп. Рассмотрим более детально особенности данной марки кабельной продукции исходя из ее маркировки.

Расшифровка маркировки ТППэп

Чтобы определить основные параметры  кабеля ТППэп, рассмотрите его маркировку.  В состав маркировки включаются буквенные и цифровые обозначения, указывающие область применения и другие характеристики, а именно:

• Т – указывает на то, что это телефонный кабель, предназначенный для передачи связевых сигналов;
• П – жилы кабеля имеют изоляцию из полиэтилена;
• П – обозначает материал внешней оболочки изоляционного слоя – полиэтилен;
• эп – указывает на наличие экрана пленочного типа, в тех случаях, когда данное буквенное обозначение отсутствует, кабель оснащен экраном из фольги, но такие модели уже не выпускаются, но эксплуатируются.

Кроме вышеприведенной стандартной маркировки для ТППэп, может использоваться и дополнительная. К примеру, при наличии буквы «З» – ТППэпЗ, такая маркировка будет означать, что он имеет гидрофобное наполнение масляное или другое на основе жирных соединений, препятствующее накоплению влаги. Буква «Б» – ТППэпБ свидетельствует о наличии брони вокруг основной оболочки кабеля, как правило, из жестяной ленты. Наличие буквы «М» перед ТПП — МТПП свидетельствует о том, что модель  малопарная – количество пар в ней от 1 до 5, также может отсутствовать и приставка «эп» – тогда провод не содержит экрана.

Рассмотрите пример расшифровки маркировки кабеля ТППэпЗБ — 100×2×0,64. Соответственно здесь кабель телефонный с полиэтиленовой изоляцией жил и полиэтиленовой изоляцией оболочки, пленочным экраном, заполненный гидрофобным веществом с бронированным покрытием. 100×2 – говорит о том, что в кабеле используется 100 рабочих пар, но на практике их немного больше – 102, 103 или 105, остальные используются как запасные.

Конструкция

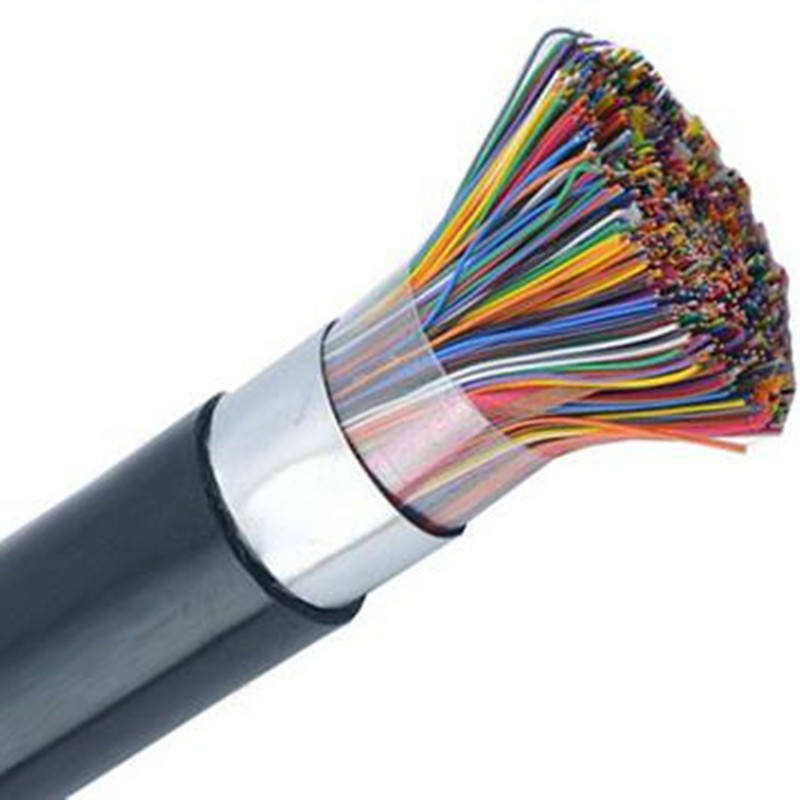

Кабель ТППэп представляет собой устройство для передачи электрических сигналов малой мощности, конструктивно включает в себя такие элементы.

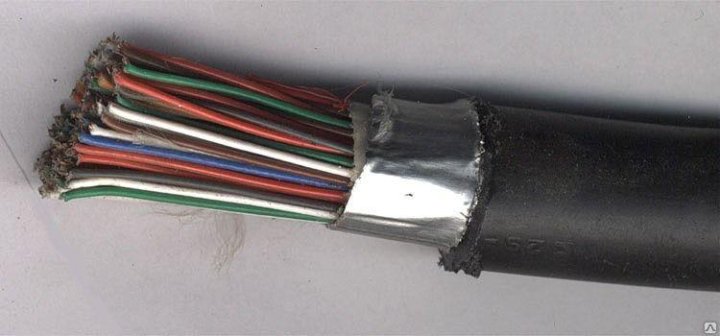

Как показано на рисунке, конструктивно он состоит из:

• 1 — основной стержень токоведущих жил, состоящий из попарно соединенных проводников. В качестве проводникового материала используется медь. Диаметр такой жилы может составлять от 0,32 до 0,9 мм, а их количество и тип скрутки  определяет порядок нумерации и способ соединения в кабеле. Всего выделяют два типа скрутки для ТППэп – повивную и пучковую.
• 2 — изоляция жил, изготовленная из полиэтилена. Имеет различную цветовую окраску, позволяющую легко разграничивать провода в парах. Такое отличие помогает быстрее ориентироваться при разводке проводов в муфте.
• 3 – экран выполненный из алюмополиэтиленовой ленты, предназначен для удаления электромагнитных помех, наводимых  из вне. Дополнительно с ним устанавливается проводник для отвода наведенного потенциала.
• 4 – голая луженная проволока из меди, предназначена для подключения экрана, позволяет снимать наводимый потенциал с экранирующей поверхности.
• 5 – внешняя оболочка  — предназначена для защиты основного стержня  ТППэп от внешних факторов. Выполняется из светостабилизированного полиэтилена.

Тип скрутки жил

Как оговаривалось выше, кабель ТППэп может иметь два типа скрутки – повивную и пучковую. В настоящий момент выпускают пучковый тип ТППэп, но в эксплуатации до сих пор широко используется и тот, и другой. Поэтому детально рассмотрите отличия между обоими типами.

Повивная скрутка ТППэп – подразумевает под собой такое расположение пар в кабеле, при котором провода в нем образуют несколько слоев. Эти слои и получили название повивов, откуда и пошло наименование типа скрутки.

Отличительной особенностью  такой конструкции ТППэп кабеля является яркая маркировка первой и второй пары – красная и синяя соответственно. От их расположения зависит и направление счета– по часовой или против часовой стрелки. Остальные жилы не отличаются ярким окрасом, но каждый повив отделяется от предыдущего ниточной скруткой, удерживающей каждый из них отдельно. Поэтому распуская один из повивов, остальные остаются собранными и не создают путаницы при подключении.

Но, из-за отсутствия цветовой маркировки жил, значительно усложняется процесс определения нужных пар при подключении, поэтому их приходится прозванивать. Значительным преимуществом перед пучковой скруткой ТППэп является гораздо меньший наружный габарит.

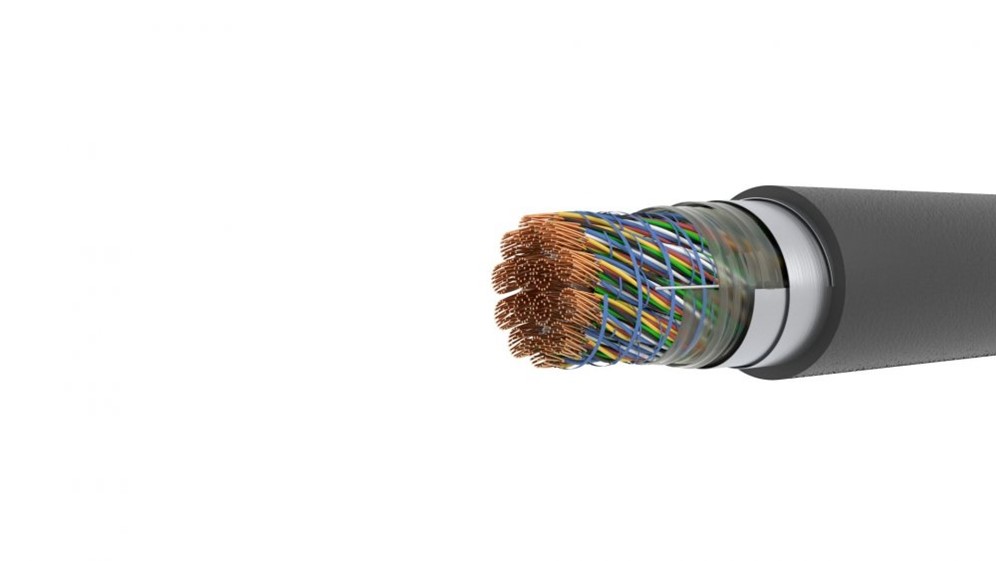

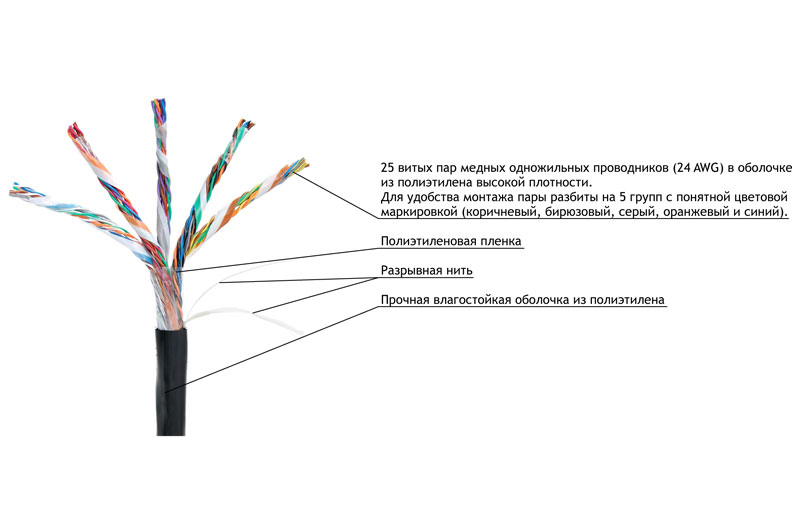

Пучковая скрутка представляет собой такое расположение жил в кабеле, когда несколько пар ( 5 или 10, в зависимости от общего их числа в стержне) объединяются в один общий пучок.

Отличительной особенностью ТППэп кабеля пучкового типа является выделение каждого пучка при помощи намотанной нити, которая закрепляет в нем пары и не дает им распадаться. В такую оплетку включается цветной ниточный или ленточный индикатор, позволяющий выделить конкретную группу проводников. Но, следует отметить, что встречаются марки ТППэп, в котором присутствует несколько пучков с одинаковым цветом. В таких ситуациях ориентироваться по цветовой маркировке при подключении нельзя, провода обязательно стоит прозванивать.

Технические характеристики

В случае подключения к каким-либо цепям, важно убедиться, что характеристики кабеля ТППэп соответствуют параметрам работы устройства или его сетей.

К основным техническим характеристикам относятся:

• Номинальное рабочее напряжение – составляет для линий переменного тока 225 и 145 В, а для участков постоянного тока – 315 или 200В.
• Допустимый предел рабочих температур – колеблется в пределах от – 50 до +60°С для марки ТППэп.
• Сопротивление электрическому току – определяет способность кабеля проводить электроэнергию, для ТППэп оно варьируется в пределах от 216 до 27,4 Ом/км при протекании постоянного тока.
• Емкость – особенно важна в определении полного сопротивления в цепях с переменным напряжением и составляет 45 нФ/км.
• Сопротивление изоляции – измеряется мегаомметром и составляет не менее 6500 МОм.
• Минимальный радиус изгиба – должен составлять не менее 10 наружных диаметров ТППэп. Определяется в зависимости от количества пар в конкретной модели, данное значение можно взять из таблицы.

Таблица: Расчетный наружный диаметр кабеля, мм

Преимущества и недостатки

В сравнении с другими моделями кабельно-проводниковой продукции, используемой в линиях связи, данная марка обладает рядом преимуществ и недостатков. К преимуществам кабеля ТППэп следует отнести:

• Наличие скрепленных между собой пучков или повивов, которые не рассыпаются в процессе монтажа.

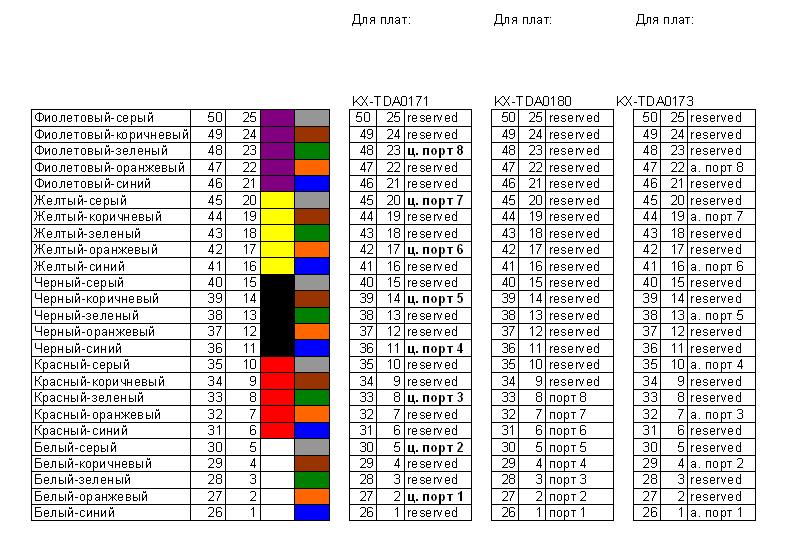

• Использование системы цветовой маркировки ТППэп, значительно упрощающей процесс подключения выводов кабеля на муфту или клеммник. Рис 4. пример подключения пар кабеля
• Наличие экранирующего покрытия, значительно снижающего величину помех от воздействия внешних электромагнитных волн.
• Широкий модельный ряд позволяет выполнять передачу сигналов для любого количества абонентов или точек передачи сигнала.
• Устойчивость к воздействию влаги, в сравнении с кабелями связи, имеющими виниловую оболочку, куда меньше подвержены накоплению влаги из окружающей среды. За счет чего значительно расширяется сфера их применения.

Среди недостатков кабеля ТППэп следует выделить большую подверженность горению при воздействии пламени. Как показала практика, полиэтиленовая оболочка легко возгорается и поддерживает развитие огня. Еще одним недостатком ТППэп можно считать то, что в некоторых моделях с большим количеством пучков встречается одинаковая цветовая маркировка. Это сводит на нет возможность подключения ориентируясь только по раскраске.

Применение

Кабель ТППэп применяется для формирования линий связи или для передачи каких-либо управляющих сигналов. Прокладывается данная марка кабеля в устройствах телефонной канализации, на стенах, в шахтах, лотках, воздушными линиями и в кабельных каналах. Следует отметить, что на начальных этапах выпуска ТППэп его использовали  и для подземной прокладки в грунт, но кабель очень быстро выходил из строя из-за активного воздействия окружающей среды. Так как сейчас его размещение в открытом грунте не применяется, также следует избегать наличия каких-либо других негативных воздействий  на изоляцию в процессе эксплуатации.

Кабель ТППэп может применяться лишь в зонах и местах, где отсутствует значительное электромагнитное воздействие. В противном случае уровень помех будет оказывать воздействие на передаваемые сигналы.

Основные производители

Выбирая конкретную марку ТППэп, следует обратить особое внимание на ведущих производителей данного типа продукции. Так как именно они обеспечивают надлежащее качество и соблюдение всех заявленных характеристик. Среди таких компаний хорошо зарекомендовали себя:

• «Самарская кабельная компания»;
• «Сибкабель»;
• «ТД РТ-Кабель»;
• «ТД Воронежтелекабель».

Вышеприведенные компании выпускают ТППэп в самых различных типоразмерах и модификациях. Поэтому перед покупкой конкретной модели следует определиться с нужными вам параметрами и выбрать наиболее подходящий из предложенных в каталоге.
