Volcano комнатный термостат DT TR110C

Главная » Volcano DX VTS EUROHEAT Пульт для Volcano AC

Автоматика и обвязка

Мега скидки!!!

Описание Отзывы (2)

Volcano DX VTS EUROHEAT Пульт для Volcano AC

Артикул 1-4-0101-0438
Производитель “EUROHEAT” (ПОЛЬША)
Тип Автоматика
Питание  24-230В/50-60Гц
Диапазон температуры  +10…+30°С
Диапазон рабочей темп. 0…+40°С
Степень защиты IP20
Макс. нагрузка на клемы 3 А
Способ монтажа
настенный
Габариты, мм: ШхВхГ 85х40х85

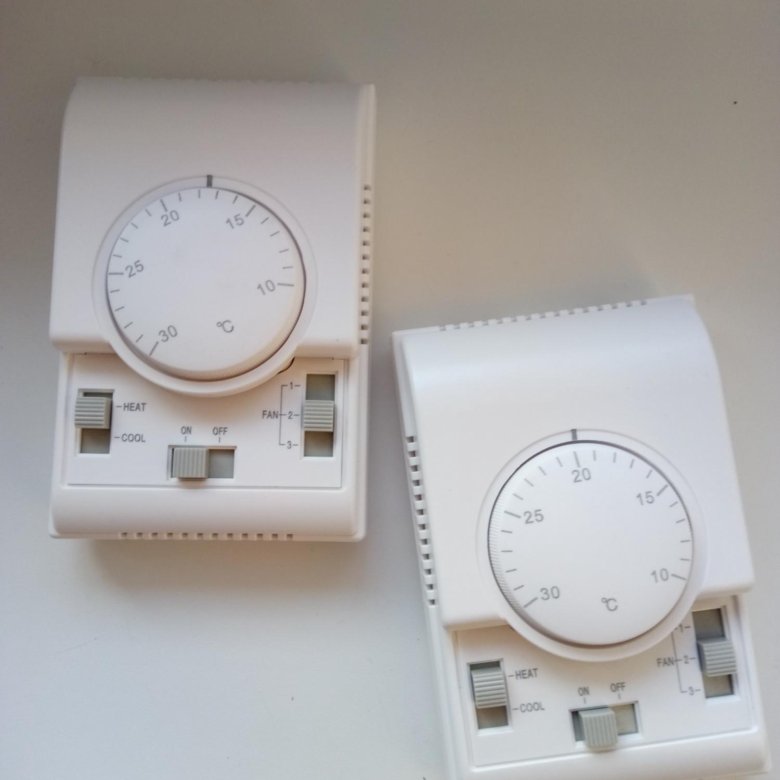

Комнатный термостат DT TR110C со встроенным трехступенчатым регулятором скорости вращения вентилятора DX для завес нового поколения WING
  • Дает возможность выбора одного из трех скоростей вентилятора, а также управляет сервоприводом клапана в зависимости от температуры в помещении.
  • В случае падения температуры ниже заданной, клапан с сервоприводом открывает подачу теплоносителя, а после достижения температуры закрывает.
  • Термостат необходимо устанавливать в месте таким образом, чтобы на встроенный внутренний датчик температуры не влияли дополнительные теплоносители (например: солнечные лучи).


Переключатели:

  • FAN 3 – 3 скорость вентилятора.
  • FAN 2 – 2 скорость вентилятора.
  • FAN 1 – 1 скорость вентилятора.
  • Heat ON – работа на обогрев.
  • Heat oFF- обогрев выключен.
  • ON – Устройство включено.
  • OFF – Устройство отключено


Управление по скорости и температуре – для тепловых завес VTS WING W, WING E, WING C.


Принцип действия

Электромеханический термостат для установки на стене на высоте 1,5 м от пола в зоне относительно постоянной температуры.

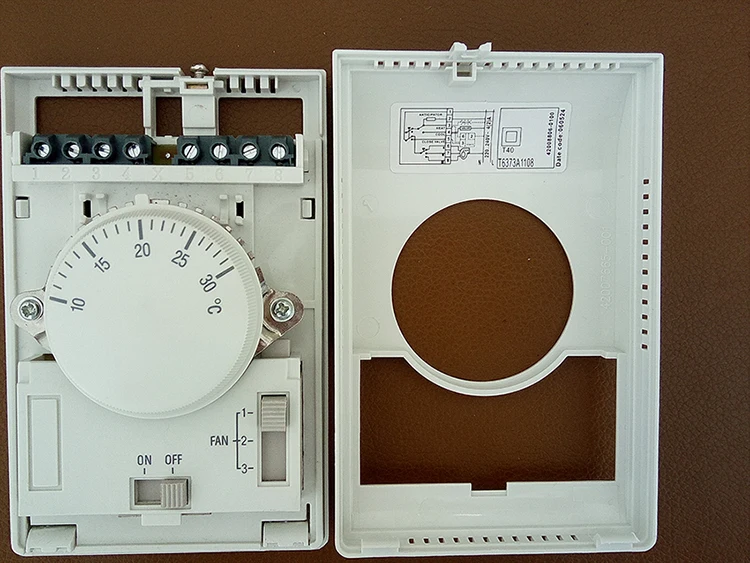

Термостат содержит заполненную газом гильзу с мембраной из нержавеющей стали, которая реагирует на изменение температуры, создавая движения, которые передаются к выключателю.

При помощи термостата можно включать и отключать обогрев. Также он имеет переключатель на три скоростей вентилятора.

Термостат имеет температурный диапазон 10…30°С.

Термостат крепится на отверстия в стене, с межцентровым расстоянием 60 мм.

Может использоваться в системах с тепловентиляторами, и с функцией обогрева.

Работа тепловой завесы регулируется термостатом, который включает ее в случае падения температуры в помещении ниже заданной. Регулировка производительности вентилятора происходит при помощи встроенного трехступенчатого регулятора скорости.


Черты
  • Переключающий контакт, 6 А (3 А) 230 В переменного тока.
  • Функции обогрева.
  • Переключатель: выключено, обогрев.
  • Трех скоростной переключатель вентилятора.
  • Температурный диапазон 10…30°С.
  • Отдельное управление для каждой тепловой завесы,
  • Возможность ступенчатой регулировки производительности вентилятора.
  • Возможно подключение от 1 до 2 тепловых завес DEFENDER.

 Приемущества
  • Простой в установке.
  • Низкие инвестиционные затраты минимальны, при совмещении термостата и регулятора скорости
  • Простое обслуживание.

Александр, Тюмень

на 2022-07-06

( 4 / 5 )

Переключаем скорость, только сначала отключив главный выключатель (нижний ползунок). Пока не сгорел. В прошлом году переключали сразу скорости сгорел быстро.

Наталья

на 2019-03-01

( 3 / 5 )

В прошлом году установили такой с АС Volcano VR3. Переключаем скорости редко, перемычку поставили 3-5, иногда даже отключается вентилятор. Чувствительность 2 градуса. То есть мы выставляем на нем +15, он подогревает до +16 – потом выключается вентилятор Volcano, а включается только при +14. Решили поставить +17 – теперь все четко.

Написать отзыв

Ваше имя:

Ваш отзыв: Примечание: HTML разметка не поддерживается! Используйте обычный текст.

Оценка: Плохо           Хорошо

Продолжить

Настенный регулятор DX TR110C-B Volcano Wing

Описание Настенный регулятор DX TR110C-B Volcano / Wing

Специальный блок управления TR110C-B для воздушно-отопительных систем Volcano и тепловых завес Wing. Данный прибор оснащен встроенным термостатом, благодаря которому регулятор DX автоматически остановит или возобновит работу тепловентилятора/завесы при достижении нужной температуры в помещение. Кроме этого, настенный контроллер способен изменять скорость вращения вентилятора в зависимости от установленной температуры на термостате.

Преимущества и особенности работы регулятора DX

  • Можно подключить 4шт Volcano mini, 2шт VR1/VR2, 1шт VR3
  • Регулировка скорости вентилятора 3 уровня
  • Встроенный термостат
  • Точность определения температуры до +/- 1 С
  • Диапазон регулирования от +10 до + 30 С

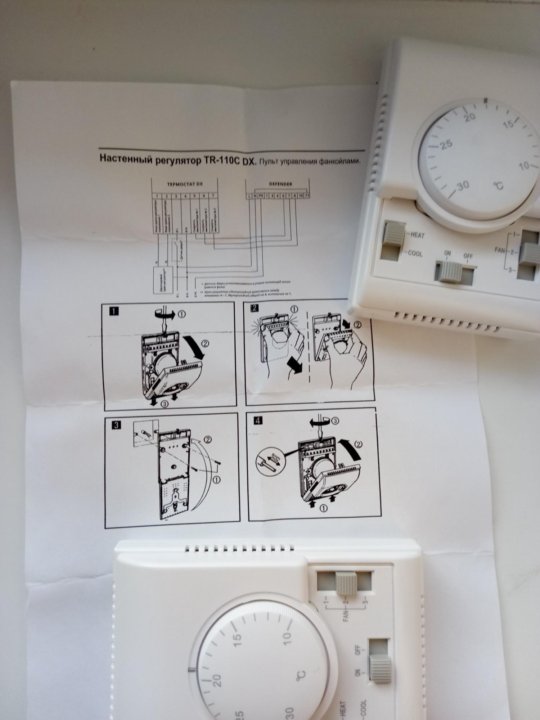

Особенности установки

  • Устройство крепится на ровную поверхность, преимущественно на стену
  • Длина провода между регулятором и теплоносителями должно быть не более 100 м
  • При подключении дополнительной управляющих устройств проводка должна проходить по отдельным кабельным каналам, не параллельных к питающим проводам.

Пример: электрическая схема подключения тепловентиляторов Вулкано к регулятору скорости DX.

1 – сеть 230В/50Гц
2 – выключатель, предохранитель
4 – отопительный агрегат Волкано
7 – регулятор DX

Для управления работой тепловентилятора можно использоваться и другие приборы, которые описаны в таблицах ниже:

Таблица 1. Автоматика для воздушно-отопительных тепловентиляторов Volcano с классом защиты IP30
Параметры
Настенный контроллер Wing/Volcano Программируемый термостат Eh30.3 Термостат VR
Артикул VTS 1-4-0101-0438 1-4-0101-0456 1-4-0101-0038
Тип электродвигателя AC
Напряжение (В/фаза/Гц) ~230/1/50 ~230/1/50 ~230/1/50
Допустимая нагрузка (А) 6(3) 3 3
Диапазон регулировки температуры (°С) +10 .
.. +30
+5 … +30 +10 … +30
Режим работы ручной
График часы/недели нет да нет
Таймер нет да

нет

Датчик температуры встроенный (внешний не подключается)



Таблица 2. Автоматика для воздушно-отопительных тепловентиляторов Volcano IP54

Регулятор ARW 3.0/2
Регулятор ARW 0. 6
Клапан с сервоприводом
Арт. VTS (1-4-0101-0434) Арт. VTS (1-4-0101-0167) Арт. VTS (1-2-1204-2019)
Напряжение (В/фаза/Гц) ~230/1/50 Напряжение (В/фаза/Гц) ~230/1/50 Напряжение (В/фаза/Гц) ~230/1/50
Допустимый ток на выходе (А) 3 Допустимый ток на выходе (А) 0,6 Потребляемая мощность (Вт) 1
Способ регулирования ручной Способ регулирования ручной Присоединительные патрубки (дюймы) 3/4
Диапазон регулировки 5 Диапазон регулировки 3 Пропускная способность (Kvs) (м3/ч) 4,5
Макс. температура окружающей
среды (°С)
35 Макс.температура окружающей среды (°С) 35 Время открытия/закрытия (мин)
3/3
Степень защиты (IP) 54 Степень защиты (IP) 54 Степень защиты (IP) 54

Технические характеристики Настенный регулятор DX TR110C-B Volcano / Wing

  • Арт. произв. 1-4-0101-0438
  • Рег. скорости для Volcano и Wing
  • Подключение Volcano mini – 4 шт.; VR1/VR2 – 2шт.; VR3 – 1 шт.
  • Количество скоростей: 3
  • Диапазон t от 10 до 30 C
  • Термостат: встроенный
  • Способ монтажа: настенный
  • Параметры питания: 220…240V AC
  • Максимальная нагрузка: 6 (3) A
  • Точность регулирования: +/- 1 C
  • Параметры окружающей среды: -10…+50 C
  • Класс защиты: IP 30
  • Размер устройства: 85 x 150 x 35 мм
  • Вес: 0.
    22 кг
  • Габариты упаковки (ДxШxВ): 134x90x50 мм
  • Вес в упаковке: 0.25 кг​

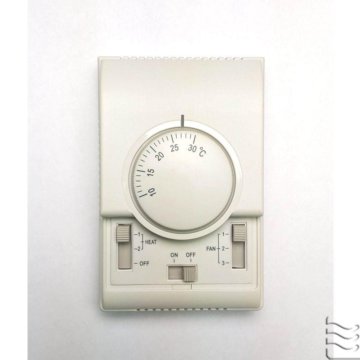

Комнатный термостат TR-110C Honeywell, тип

9 59 59

Настенный термостат TR-110C

Основные характеристики

Для центрального кондиционера или обогревателя для комнатной температуры.
1. Диапазон температур: 10-30 градусов C
2. Напряжение: 220 В – 50 Гц
3. Ток: 6 А(3)
4. Тип датчика: Мембранный
5. Переключатель ВКЛ-ВЫКЛ
Переключатель вентилятора на 6,3 скорости
7. Переключатель нагрева/охлаждения
8. Размеры: 130*85*40.

Доступно по запросу
