Требования к помещению для установки газового котла: правила и нормы

Современные газовые котлы — это агрегаты с самым высоким КПД и плавной регулировкой мощности горелки. Они эффективно используются для отопления жилых объектов различной площади. Их популярность объясняется простой конструкцией, высоким уровнем автоматизации и низкими ценами на энергоносители.

Тем не менее, этот вид отопительного оборудования относится к пожароопасным объектам, поэтому государственные нормы предъявляют серьезные требования к помещению для установки газового котла.

Перед тем как ее начинать, собственнику дома нужно внимательно изучить их и неукоснительно выполнять, это поможет обеспечить безопасную эксплуатацию котлоагрегата.

Правила и нормативы установки котлов, работающих на газовом топливе

Такие котлы устанавливаются по проекту, в котором отражаются все нормы безопасности, определяется место установки и пожаробезопасные расстояния к конструктивным элементам здания.

До начала строительно-монтажных работ проектная документация согласовывается с профильными контролирующими ведомствами, которые также проверяют ее на соответствие государственных норм.

Монтаж котла выполняется только специализированной организацией, имеющей лицензию на право проведения подобных работ. После окончания монтажных работ котел принимается в эксплуатацию комиссионно в составе представителей заказчика, проектной организации монтажной фирмы, горгаза, архитектуры, капитального строительства, СЭС и пожарного ведомства. Таким образом, собственник также должен знать требования к расположению газового котельного оборудования, чтобы правильно подготовить техническое задание на проектирование.

Настенных

Схема котла на стене

Требования к помещениям, где планируется установить настенный отопительный агрегат, прежде всего, направлены на защиту строительных конструкций от возгорания. В данном варианте особое внимание собственнику придется уделить стене, на которой планируют закрепить устройство, она должна быть способной выдержать вес конструкции и огнестойкой.

Базовые требования к помещению для настенных агрегатов:

1. Объем помещения для газового котла свыше 7.51 м3.
2. Наличие мощной естественной вентиляции, в помещении должны быть размещен оконный блок с форточкой и дверь с проемом для забора воздуха – 0.02 м2.
3. Предельные расстояния до ограждающих элементов здания: пол – 80 см, потолок – 45 см, стены по бокам – 20 см, от корпуса до задней стенки – 40 мм, от фронта агрегата до двери – 100 см.
4. Стену размещения закрывают огнестойким материалом из листа стали толщиной более 3 мм.
5. Теплоизолируют боковые примыкающие поверхности стен и мебели.

Напольных

Для данных моделей больше внимания нужно уделить конструкции пола, поскольку такие конструкции тяжёлые, а тепловые потери от корпуса в основном поступают на настил под ним.

Поэтому в районе котлоагрегата выполняют основание из негорючего материала, с усилением способным выдержать всю конструкцию системы теплоснабжения, с котлом и бойлером косвенного нагрева.

Нормы помещения для установки газового котла с напольной установкой:

1. Свободный доступ к рабочим элементам котлоагрегата.
2. Минимальная площадь для размещения одного агрегата не менее 4м2, при этом допускается не более 2-х устройств в помещении.
3. Высота помещения – 2.20 м.
4. Приточно-вытяжная вентиляция, окна из расчета 0.3 м2 на 10.0 м3 объема комнаты, дверь с проемом 0.8 м.
5. Промежуток между дверью и фронтом агрегата -1 м.
6. Стенки и пол выполняются из негорючих материалов.

Основные требования к помещению для размещения газовых котлов



Пожарная безопасность помещения обеспечивается за счет огнестойкости стен и пола, а также надежной трехкратной естественной циркуляцией воздуха.

Минимальные объемы помещений зависят от тепловой мощности агрегатов:

• До 30.0 кВт – 7.5 м3;
• от 30.0 до 60.0 кВт – 13.5 м3;
• свыше 60 кВт – 15 м3.

Для агрегатов мощностью более 60 кВт на каждый дополнительный кВт добавляется 0.2 м3 объема, например, для газового котла мощностью 150 кВт объем топочного помещения должен равняться:

150-60 = 90 х 0.2 + 15 = 33 м2.

К кухне

Это помещение сегодня является наиболее применимым для обустройства газовых котлов, особенно настенного варианта. Многие пользователи стараются закрыть котел от всеобщего обозрения, поэтому устанавливают его или в специальный короб или закрывают декоративной панелью.

Котел на кухне тоже можно красиво разместить

Для того чтобы газовая служба не наложила запрет на такую установку необходимо знать, и соблюдать нормы размещения котлов на кухне.

По основным параметрам: высоте потолков, минимальной площади и наличию трехкратной циркуляции воздуха требования для кухонь аналогичны другим топочным помещениям.

Есть и особенности, учитывая, что в кухне может быть и другое газоиспользующее оборудования, например, газплита и колонка, количество их ограничено количеством не более 2-х, так что собственнику придется выбирать, что оставить.

К квартире

Установить газовый отопительный котел в квартире намного сложнее, особенно в многоэтажном доме, имеющем доступ к центральному отоплению. Владельцу нужно быть очень аргументированным, чтобы получить от местной администрации разрешение на такую установку.

Далее потребуется получить ТУ от всех инженерных служб: горгаза, тепловой сети и балансодержателя дома. Далее по общей схеме выполняется проект, согласовывается в архитектурном ведомстве местной администрации и производится монтаж котла специализированной организацией.

Правила допускают установку котлов в многоквартирных жилых домах не выше 3 этажей и мощностью до 30 кВт. На кухнях, интегрированных в жилую комнату, допускается установка агрегатов закрытого типа.

Все эти действия станут невозможными, если помещение под установку газового котла в квартиру не будет соответствовать общим требованиям. Наиболее сложным будет выполнение сквозного отверстия в стене для подключения дымоотводящей трубы.

К частному дому



В частном доме существует больше возможностей для безопасной установки газового отопительного оборудования. В соответствии с действующими правилами, располагать газовое оборудование допускается исключительно в комнатах с хорошей естественной вентиляцией.

Они могут располагаться:

• На 1-м этаже.
• В цокольных или в подвальных помещениях.
• На чердаке.
• На кухне агрегаты до 35 кВт.
• Тепловой мощностью до 150 кВт – на любом этаже, в индивидуальном здании.
• Тепловой мощностью от 150 до 350 кВт – в пристройках.

К котельной

Пристроенная либо обустроенная внутри дома котельная строится из огнестойких стройматериалов. Внутренняя отделка также выполняется жаростойкой.

Газовая котельная должна иметь:

1. Индивидуальный фундамент и бетонный пол, покрытый керамической плиткой.
2. Примыкание к глухой сплошной стенке объекта.
3. Находиться на расстоянии 1 м от окна и двери.
4. Иметь естественную вентиляцию с трехкратным воздухообменом в час.
5. Иметь открывающееся окно с площадью остекления о 0.03 м2 на 1 м3 объема топочной.
6. Высоту потолков более 2.2 метра.
7. Иметь отдельное электропитание с приборами: розетки, выключатели, автоматы.
8. Для мощности ниже 30 кВт объем топочной должен быть более 7.5 м3, а для 30-60 кВт — свыше 13.5 м3.
9. Забор воздуха для процесса горения газа должен выполняться через коаксиальный дымоотвод, форточку, вентиляционные отверстия.

Нормы помещения для котлоагрегата с открытой топочной камерой

Такой котел должен монтироваться в отдельном помещении, соответствующему нормам СНИП. Запрещается установка в ванных комнатах и санузлах.

Особые требования к данным модификациям котлов вызваны тем, что они забирают воздух для горения непосредственно из помещений, которые не должны быть жилыми.



Поэтому дополнительно к общим требованиям по установке котлов добавляются следующие:

1. Необходимость отдельной двери топочной с выходом на улицу.
2. Забор воздуха обязан выполняться не из внутренних комнат.
3. Вытяжная вентиляция и газоходы должны соответствовать параметрам обозначенным заводом-изготовителем в технической документации к котлу и его проекту установки.

Нормы помещения для котла с закрытой топкой

Нормативные требования для монтажа газового агрегата с закрытой топкой не такие требовательные. Это связано с надежной системой дымоотвода данных модификаций.

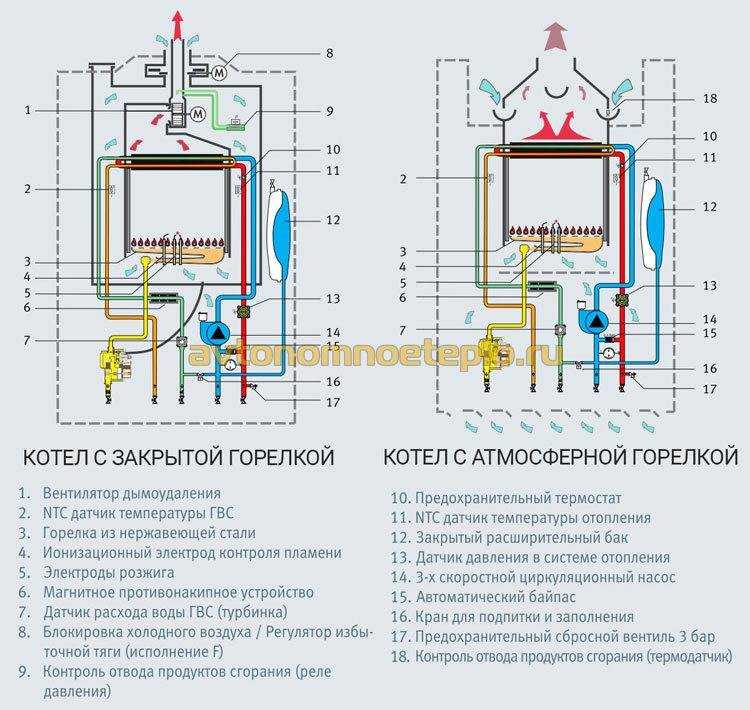

Схема с закрытой топкой

В них удаление уходящих котловых газов производится из закрытого топочного пространства в коаксиальную трубу. Через нее же, прямо с улицы, выполняется принудительная подача свежего воздуха, для обеспечения полного сгорания топлива.

В связи с этим модификации котлов мощностью до 60 кВт допускается ставить в произвольном нежилом помещении, удовлетворяющим таким требованиям:

• Высота помещения не ниже 2.2 м;
• полный объем — свыше 7.5 м3;
• надежная приточная вентиляция;
• стены и пол из прочных пожароопасных материалов.

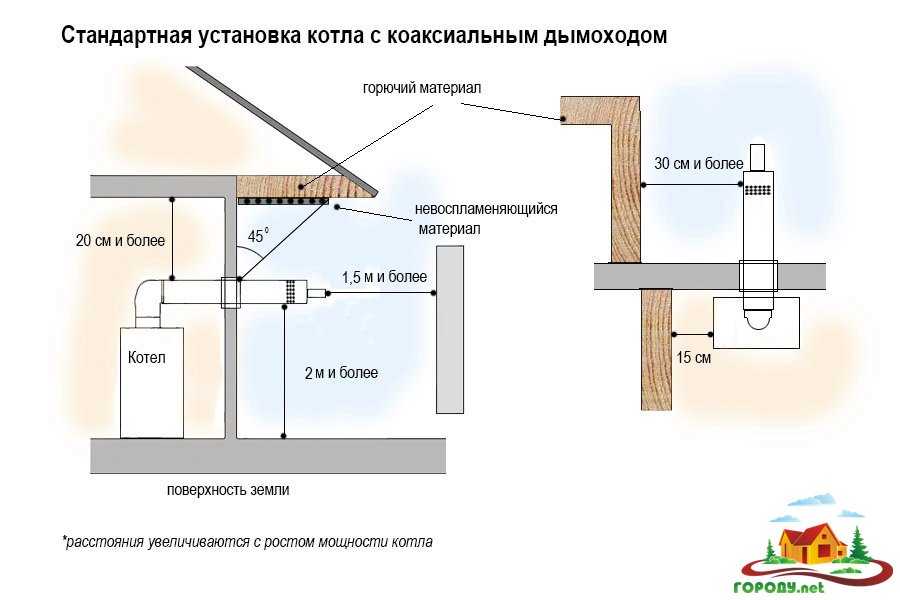

Требования к устройству дымохода

Безопасность газового котла напрямую связана с правильным монтажом дымовентиляционной системы, которая должна выводить все отработанные газы в атмосферу.

К установке дымохода предъявляют следующие требования:

1. Дымоход не должен обладать количеством поворотов больше 3-х.
2. Диаметр газохода обязан совпадать с размером указанным заводом-изготовителем котла.
3. Край трубы размещают на 500 мм выше конька кровли.
4. Отверстие для прохода дымовой трубы через строительные конструкции задания, выполняют больше диаметра трубы, щели между ними закладывают огнеупорным материалом, особенно в районе деревянных узлов.
5. Система дымоотвода должна иметь конденсатоотводчик в нижней части трубы и дефлектор на верхней.

Особенности энергообеспечения

Электроснабжение газового котлоагрегата должна быть двух видов: отдельная линия питания от абонентского щитка и аварийное, от аккумуляторных батарей или резервной линии. Кроме того схема электропитания котельной должна выполнять следующие условия:

1. Обязательное устройство системы заземления котла.
2. Подключение агрегата через стабилизатор напряжения или источник бесперебойного питания.
3. Розетка для отопительно аппарата обязана располагаться рядом, для того чтобы подключаться напрямую.
4. Применение переносок не разрешается.

Пожарная безопасность

Территория топочной должна содержаться в чистоте, внутри помещения должно иметься достаточное искусственное освещение, чтобы хорошо осветить рабочие и общественные места. В таких помещениях запрещается хранение любых огнеопасных материалов. При замерзании труб отогревать их разрешается только паром или горячей водой. Применение открытого пламени запрещено.

Особые требования предъявляются к эксплуатации и содержанию дымовентиляционных систем, они должны проверяться и чистится с периодичностью:

• Ежегодно в августе – очистка дымовых каналов от сажевых загрязнений, проверка тяги.
• Ежеквартально — очистка кирпичных дымоходов.
• Ежегодно осматривают на целостность вентиляционных каналов.

Входные двери топочной должны открываться наружу. Окна — обязаны иметь легко удаляемые пакеты. На входе газопровода в топочной устанавливают защитный электромагнитный клапан, пожарную сигнализацию и датчики загазованности помещений.

Выбор места размещения газового котла

Выбор такого места может выполняться специализированной организацией в ходе разработки проекта установки газового котла. Собственник должен только согласовать с проектной организацией предпочтительное место из возможных вариантов:

• На кухне;
• в цокольном или чердачном помещении;
• в нежилом помещении, например, в гараже и мастерской;
• в пристройке к жилому зданию.

Таким образом, просто взять и разместить газовый котел в доме не получится. Необходимо будет выполнить все многочисленные требования проекта установки котла, СНИП, правил газовой, пожарной и санитарной безопасности.

Только тогда собственник такого отопительного устройства сможет получить разрешение на его эксплуатацию.

Требования для помещения с газовым котлом. Как правильно подготовить?

Все хорошо в газовых котлах, да вот только требуют они к себе тщательного подхода в установке. Немаловажным являются требования к помещению, где будет установлен газовый нагреватель. Ведь газ – это всегда потенциальная опасность. И в случае каких либо происшествий желательно обойтись максимально малой кровью. Поэтому в этом материале обсудим основные правила по установке газового отопительного оборудования в вашем доме.

Содержание

Общие сведения и где лучше установить газовый котел

Человек по своей сути очень теплокровное создание и проживание в холоде ему противопоказано. Поэтому жилое помещение всегда должно быть оснащено отопительным прибором. В наше время все большую популярность набирают частные дома, никаких соседей сверху или снизу, купить можно тот дом о котором давно мечтала вся семья или спроектировать и построить что-нибудь свое. Но частный дом обязывает владельца продумать много нюансов, чтобы жизнь была уютной и комфортной. Готовь сани летом, как гласит народная мудрость, поэтому о том, чем будет обогреваться дом нужно думать заранее.

Отопительных систем разработано не мало, печные, электрические, газовые. Все упирается в бюджет семьи, так как установка и тарифы за потребления весьма недешевые. Как показывает практика, в большинстве случаев в частный дом устанавливают газовые котлы. Коэффициент полезного действия у этого агрегата весьма высок, а способность регулировать температуру тепла в жилом здании без дополнительных приспособлений делает его весьма экономичным среди обогревателей этой линейки. Безусловно, покупка и установка газового котла – удовольствие не из дешевых. Но учитывая, что цена на газ гораздо ниже, чем на другие энергоносители, все первоначальные вложения весьма быстро окупятся.

Просто взять и поставить его в доме не получится. Следует ознакомится с требованиями к данному виду обогрева в холодное время года. Выбор помещения для газового котла подробно описано в документах в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000. Основные требования предъявляемые к этой установке, это то, что при строительстве дома нужно выделить комнату полностью соответствующей пожароопасным и взрывоопасным классификациям.

Общие нормативы к помещению где будет установлен отопительный котел

Газовый котел требует отдельного помещения в доме. Как правило, это комната располагается на цокольном этаже или в подвале, но это подходит только для одноэтажного особняка. Если у дома больше этажей лучше построить отдельную пристройку, тем более что котел сам ее и отопит. Требования к правильной установке газовых котлов заключаются в следующем:

1. В одном помещении не более 4 квадратных метров, может быть установлен только один газовый котел.
2. Потолок по высоте должен быть не менее 2200 миллиметров.
3. Помещение должно быть очень хорошо освещено, причем естественным свечением. На 1м3 должно приходиться не менее 0,03 м2 площади оконных конструкций, и установлена вытяжка.
4. Дверные проемы должны быть не менее 80 сантиметров, для удобства входа и выхода.
5. Расстояние от котла до входной двери , рассчитывается от 1 метра до 1,5 метров.
6. В процессе эксплуатации возможны любые ремонтные и профилактические работы, чтоб они проходили в соответствии с требованиями, нужно заранее оставить свободное место в размере не менее 1,5 метров.
7. Во избежание вибраций при нагреве, газовый котел устанавливают строго горизонтально, обеспечивая максимальную устойчивость.
8. Стены и пол должны быть ровными и не содержать горючих смесей. Их как правило дополнительно обтягивают термостойким материалом.
9. Розжиг и насос на отопительном котле подключаются с помощью электроснабжения, поэтому наличие розетки с заземление в помещении где будет работать аппарат ,строго обязательно.
10. Как у любого печного отопления здесь имеется дымоход, так вот доступ для очистки и профилактики должен быть максимально удобным и просторным

Требования к установке котла на кухне

Очень часто найти место для установки и постройки отдельного помещения не может быть осуществлено. Тогда разместить газовый котел можно на кухне. Для такой установки подходят только котлы с закрытой камерой сгорания. Однако, если она не соответствует всем показателям СНиП, то ее установка и дальнейшее использование должно находится под контролем газовой службы. Для установки газового котла на кухне, в обязательном порядке нужно учесть наличие следующих требований:

1. В кухне должна быть дверь необходимого размера с желательной изоляцией от других комнат в доме или квартире.
2. Наличие окна.
3. Обязательно установка вытяжки.
4. Отдельная розетка с заземлением.
5. Система дымоотведения должна быть на кухне в обязательном порядке.

Нужно помнить, что воздух вокруг отопительного прибора, должен постоянно циркулировать, соответственно и место для установки газового котла должно быть достаточно. Отопительная установка может быть прекрасно выполнена в одном стиле с кухонным гарнитуром. Ведь закрыть котел дверью не то что можно, а даже нужно. И входя в кухня не сразу будет понятно где и что находится. При установке котла на кухне нужно помнить, что соблюдение всех норм и требований обезопасит вас и вашу семью, а газовый котел прослужит долго и сэкономит кучу средств.

Требования к установке настенного котла с закрытой камерой сгорания

Существует несколько видов настенных отопительных котлов. Прежде чем отдать предпочтение одному из них, нужно скрупулезно проработать характеристики. Мощность этих установок как правило не превышает 42 кВт. В их устройство входит газовая горелка (газ попадает в камеру и сгорает), теплообменник или теплоноситель, расширительный бак ( в него стекает излишек воды, полученной при нагреве), насос для циркуляции, вентилятор и система безопасности ( она срабатывает при сбоях в системе, а также оповещает о неполадках). Требования и правила к установке отопительных котлов газового направлении в помещении я так же регламентируются СНиП, но имеется ряд отличительных правил, которые нужно учитывать.

1. Стена или несущая конструкция, на которую будет крепится прибор, должна соответствовать весу котла и выдержать его.
2. Если стена покрыта декоративной отделкой, то между ей и котлом устанавливается толщиной 3 миллиметра прокладка из огнеупорного материала.
3. Расстояние до потолка должно быть не меньше полу метра, а до пола не меньше метра.

Какой бы выбор установки газового оборудования для отопления вы не выбрали, нужно получить всю необходимую документацию, позволяющую установку в помещении. Получить договор на право подключения к газовой магистрали города. Установку в обязательном порядке предоставить газовой организации и ее специалистам. Конечно это потребует финансовых затрат, но душевное спокойствие не меряется деньгами. Безопасность жителей дома превыше всего. Однако, если вы все таки решите рискнуть и самостоятельно произвести установку котла, то для начала нужно получить соответствующее разрешение от газовой службы. Монтаж дело не из легких и требует максимальной сноровки.

• Проверить наличие всех комплектующих для начала работ.
• Убедится, что требования к напольным покрытиям, дверным проемам и оконным сооружения соблюдены согласно СНиП.
• Произвести стабильную и горизонтальную установку прибора.
• Газовый аппарат должен быть размещен вдали от электроприборов, а доступ обеспечен всесторонне.

Соблюдение всех вышеперечисленных требований и правил для установки газовых котлов в помещении обязательны и упустив хоть одно из них может случится не поправимая катастрофа. При монтаже все нужно взвесить и оценить возможности. Ведь вопрос установки отопительной системы газовым способом, должна проводится специалистами. Риск велик.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Свод правил штата Калифорния, Раздел 8, Приказы о безопасности котлов и сосудов под давлением, работающие под давлением, Приложение 1

Перейти к основному содержанию

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобства пользователя, и не делается никаких заявлений или гарантий, что информация является текущим или точным. Полный отказ от ответственности см. на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

Вернуться к индексу
Новый запрос

---

Приложение 1

---

3228. (i) ¹ Котельные, печи и помещения для сжигания отходов.

Любое помещение, в котором находится котел, печь, мусоросжигательная печь или другое оборудование, работающее на топливе, должно быть обеспечено двумя выходами при наличии обоих следующих условий:

(1) Площадь помещения превышает 500 квадратных футов или

(2) Крупнейшая отдельная единица оборудования, работающего на топливе, превышает 1 000 000 Б.т.е. в час входной мощности.

Исключение: Помещения с котлами высокого давления (более 15 фунтов на кв. дюйм), в которых существуют условия, перечисленные в (1) или (2), должны иметь 2 выхода.

Если необходимо предусмотреть два выхода, одним из них может быть стационарная лестница. Пути эвакуации должны быть разделены горизонтальным расстоянием не менее половины наибольшего горизонтального размера помещения. Все проемы должны быть защищены самозакрывающимися противопожарными устройствами, имеющими предел огнестойкости не менее одного часа. При использовании котлов, работающих на жидком топливе, должен быть предусмотрен 6-дюймовый несгораемый порог (дамба). Между жилыми помещениями не должно быть внутренних отверстий, в которых можно ожидать скопления воспламеняющихся или взрывоопасных концентраций.

———————
¹ Перепечатка Приказа об общей промышленной безопасности, Раздел 3228(i), Выходы, котельные, печи и помещения для сжигания отходов, Административного кодекса штата Калифорния, Раздел 8, Подглава 7 (Реестр 72, № 23).

3274. ² Клапаны и органы управления.

(a) Там, где трубопроводная арматура требует ежедневного обслуживания и расположена таким образом, что доступ к ней или управление ею с пола невозможно, должна быть предусмотрена постоянная платформа или другие безопасные средства управления.

(b) Клапаны или другие элементы управления не должны быть расположены таким образом, чтобы их манипуляции подвергали работника опасности со стороны опасных движущихся частей первичных двигателей, машин или трансмиссионного оборудования. (Титуль 24, Т8-3274)

——————–
² Перепечатка Приказа об общей промышленной безопасности, Раздел 3274, Клапаны и средства управления, Административного кодекса штата Калифорния, Раздел 8, Подглава 7 (Реестр 76, № 29).

3311. ³ Flarebacks.

(a) Для обеспечения большей безопасности при розжиге и повторном розжиге стационарного пожарного оборудования работодатель должен назначить одного или нескольких работников, которые должны быть обучены безопасному розжигу и повторному розжигу оборудования. Работодатель несет ответственность за ограничение освещения и повторного включения оборудования назначенными работниками. Работники несут ответственность за выполнение данных им инструкций. Копии инструкций должны быть вывешены на видном месте рядом с оборудованием.

(b) В дополнение к вышеперечисленному топливные ящики или камеры сгорания должны быть продуты или им должно быть предоставлено достаточное время для вентиляции, прежде чем в них будет введен источник воспламенения.

(c) Должна быть предусмотрена установка удлинительных осветительных стержней, если указано их использование. Клапаны и другие органы управления должны быть расположены таким образом, чтобы работник не оказался в небезопасном положении в случае возникновения обратного пламени.

———————
³ Перепечатка Приказа об общей промышленной безопасности, Раздел 3311, Flarebacks, Административного кодекса штата Калифорния, Раздел 8, Подглава 7 (Реестр 72, № 23).

3312. ⁴ Вход в камеры сгорания, дымоходы, котлы или сосуды под давлением пара без огня.

(a) До того, как работникам будет разрешено проникать через люк в кожух или барабан парового котла или сосуда высокого давления без топки для технического обслуживания или ремонта, если такой котел или сосуд высокого давления является одним из двух или двух несколько котлов или резервуаров или подключен к другому источнику пара, клапаны, подсоединяемые к паровому коллектору или другому источнику пара, должны быть закрыты и эффективно заглушены, или два клапана должны быть установлены с выпускным клапаном между ними, и клапаны должны быть закрыты и выпускной клапан открыть. Продувочные клапаны и другие клапаны на линиях, через которые вредные вещества могут случайно попасть обратно в котел или сосуд, должны быть либо опломбированы, либо закрыты и заперты, а ключ должен оставаться у работника или его начальника, пока работник находится в котле или сосуде. Когда линии эффективно заглушены, клапаны не нужно запирать или герметизировать.

(b) Работники не должны входить или обязаны входить в топки, дымоходы или камеры сгорания топочных устройств до тех пор, пока:

(1) Пилотные, топливные и паровые линии к горелкам, входящие в топку или камеру сгорания, были заглушены, отсоединены или эффективно закрыты с помощью двух запорных клапанов с открытым воздуховыпускным клапаном между ними.

(2) Исключена вероятность воспламенения любых твердых горючих материалов в топке или камере сгорания.

—————————————–
⁴ Перепечатка Приказа об общей промышленной безопасности, Раздел 3312, Вход в камеры сгорания, дымоходы, котлы или паровые сосуды под давлением, Административного кодекса штата Калифорния, Раздел 8, Подглава 7 (Реестр 72, № 23).

3310. ⁵ Место выгрузки.

(a) Выпускные отверстия ловушек, дренажей и сбросов должны быть расположены так, чтобы не ставить под угрозу безопасность работников.

————————-
⁵ Перепечатка Приказа об общей промышленной безопасности, Раздел 3310(a), Место выгрузки (Реестр 72, № 23).

3514. ⁶ Защита трубчатого датчика.

(a) Трубчатые водомеры на переносных паровых котлах должны быть защищены прочным ограждением, обеспечивающим защиту, по крайней мере, эквивалентную защите, обеспечиваемой ограждением из проволочной сетки размером в половину (1/2) дюйма по № 18 U.S.S. калибр.

(b)(NI) Каждый переносной паровой котел должен быть оборудован уровнемерами рефлекторного типа.

————————-
⁶ Переиздание Приказа об общей промышленной безопасности, раздел 3514, Защита трубчатого калибра (регистр 72, № 23).

3515. ⁷ Пример.

В тех случаях, когда сброс представляет опасность для работников, пробные краны должны сбрасываться в воронку, капельницу или другой аналогичный сосуд, который, в свою очередь, должен быть отведен по трубопроводу к безопасному месту сброса.

————————-
⁷ Перепечатка Приказа об общей промышленной безопасности, Раздел 3515, Емкость для слива пробного крана (Реестр 72, № 23).

3516. ⁸ Попробуйте манипулировать членом.

Должно быть предусмотрено, что каждый из пробных кранов может управляться работником, стоя на полу или платформе, на которой установлен котел.

————————-
⁸ Перепечатка Приказа об общей промышленной безопасности, Раздел 3516, Попытка манипулирования петухом (регистр 72, № 23).

3517. ⁹ Расположение стекол парового и водяного манометров.

Стекла паромеров и водомеров должны располагаться на котле так, чтобы оператор мог их хорошо видеть.

————————-
⁹ Перепечатка Приказа об общей промышленной безопасности, Раздел 3517, Расположение стекол паровых и водомерных манометров (Реестр 72, № 23)

ИСТОРИЯ

1. Новое Приложение 1 (разделы 3228, 3274, 3311, 3312, 3310, 3514, 3515, 3516 и 3517) подано 12-14-76; вступает в силу на тридцатый день после этого (регистр 76, № 51).

Вернуться к приказам по безопасности котлов и сосудов под давлением Содержание

принцип работы, плюсы и минусы

Газовый котел с закрытой камерой сгорания считается одним из самых удобных вариантов, так как требует минимального контроля со стороны владельца при ежедневной эксплуатации. Перед установкой полезно изучить принцип его работы и устройство, основные достоинства и недостатки, правила эксплуатации, а также особенности его видов, имеющихся в продаже.

Содержание

1. Принцип работы газового прибора с закрытой камерой
2. Преимущества и недостатки
3. Дымоход и теплообменник
4. Разновидности газовых котлов с закрытой камерой
5. Одноконтурные
9 0149 Двухконтурный
6. Напольные котлы
7. Настенные котлы
8. Работа котла без электропитания
9. Электрогенератор
10. Источник бесперебойного питания

Принцип работы газового прибора с закрытой камерой

Забор воздуха и отвод газа происходит через разные отверстия одной и той же трубы

Открытые и закрытые газовые котлы имеют отличия относительно основных принципов их работы. В закрытом агрегате возле камеры сгорания нет доступа к открытому кислороду, он оборудован только двумя отверстиями: для дымохода и забора воздуха. Элемент воздухозаборника может быть частью дымохода или устанавливаться как отдельная труба. Дымоход позволяет удалять выхлопные газы и пары, воздушный элемент пропускает свежий воздух.

В большинстве моделей котлов закрытого типа имеется вентилятор, создающий дополнительный шум. Для некоторых покупателей этот фактор имеет решающее значение.

Котлы этого типа имеют много преимуществ. Их чаще всего выбирают владельцы небольших квартир и домов, так как нет необходимости выделять отдельное помещение. В список достоинств входят:

• компактность и эстетичный внешний вид;
• никаких проблем при установке и эксплуатации;
• не нужно устанавливать вертикальный дымоход и дополнительное вентиляционное оборудование;
• высокая эффективность в сочетании с экономичным расходом топлива.

У приборов этой категории есть только один недостаток – зависимость от электричества, так как от него работают элементы горелки и вентиляции. Если вдруг отключат сеть, дом или квартира останутся без отопления. Чтобы предотвратить проблему, можно дополнительно приобрести дровяную печь, камин или бензогенератор.

Дымоход и теплообменник

Дымоход необходим для открытой камеры сгорания

Для полноценного функционирования котла с закрытой камерой сгорания ему потребуется дымоход коаксиального типа. В него входят трубы разного диаметра, которые вставляются друг в друга. По большой трубе воздух поступает в котел со стороны улицы, по трубе малого диаметра газ выходит наружу и тут же охлаждается.

Благодаря современным инженерным решениям для агрегатов данного типа нет необходимости устанавливать дополнительную вентиляцию. Продукты сгорания не влияют на атмосферу, так как топливо сгорает полностью.

Теплообменники относятся к основным частям тепловых установок, так как передают энергию теплоносителю от сгоревшего топлива. Они делятся на три типа с учетом материала изготовления и бывают стальными, медными или чугунными. Стальные варианты стоят недорого, но быстро ржавеют, медные аналоги считаются более долговечными. Чугун не менее прочен, чем медь, но в процессе эксплуатации на нем часто образуются трещины.

Разнообразие газовых котлов с закрытой камерой

Котлы с турбонаддувом часто устанавливают в квартирах, где нет дымохода

Газовые котлы с закрытой камерой для отопления бывают одноконтурными или двухконтурными. Одноконтурные предназначены для обогрева дома, двухконтурные, кроме того к этой функции, также используются для нагрева воды. Одноконтурные модели дешевле, при необходимости к ним можно докупить дополнительные детали и котел. Но в такой ситуации общая цена агрегата значительно превысит цену стандартного двухконтурного аналога.

Одноконтурные

Одноконтурные приборы практически не имеют недостатков, полностью независимы от напора водопровода и обеспечивают бесперебойную подачу горячей воды. Также для них не существует ограничений по количеству используемой воды в каждом из установленных кранов.

Двухконтурный

Настенный двухконтурный газовый котел

Двухконтурный агрегат дешевле, если сравнивать с одноконтурным аналогом и его дополнительным оборудованием. Он имеет компактные размеры, занимает минимум места, не требует больших усилий при установке. Это достаточно экономичный вариант, так как прибор нагревает только определенное количество воды.

Из минусов владельцы таких агрегатов отмечают проблемы с температурой горячей воды, на что влияет напор водопроводных труб. Температура будет падать при открытии сразу нескольких кранов, если они будут слишком далеко от котла, ждать нагрева воды придется дольше. Этот недостаток отсутствует у двухконтурных агрегатов с накопительными баками до 60 литров или с котлами послойного нагрева. Туда подается вода той же температуры.

Напольные котлы

Напольный газовый котел с закрытой камерой сгорания

Напольные приборы требуют специального помещения, так как имеют большие размеры и повышенную мощность по сравнению с настенными приборами. В список их достоинств входят чугунные теплообменники, срок службы которых составляет до тридцати лет. Им не нужен дымоход с высокой тягой.

Есть и недостатки – напольные котлы занимают место на полу, так как из-за веса и габаритов их нельзя повесить на стену. Для этого устройства вам понадобится расширительный бак и создание накопительного трубопровода.

Настенные котлы

Настенные котлы чаще всего используются в городских условиях и небольших коттеджах из-за их компактности и удобства. Они просты в установке и обслуживании.

Работа котла без электропитания

Котлы с закрытыми камерами могут работать без электричества, но для этого им потребуется дополнительное оборудование. Выбирать его стоит в зависимости от потребностей и типа конкретного устройства.

Электрогенератор

Газогенератор для котла используется при отсутствии источника питания

Бензиновый или дизельный электрогенератор может решить проблему с электричеством, если в доме нет источника электричества. Стандартные генераторы не подходят для котлов иностранного производства. Для такого устройства потребуется приобрести стабилизатор, преобразующий напряжение в нужный вид синусоидальной формы при сохранении стабильных стандартных значений.

Источник бесперебойного питания

Источники бесперебойного питания или ИБП также помогают устранить проблему отсутствия электрической энергии для сжигания. Им не требуется много энергии, чтобы зажечь пламя горелки и включить вентилятор. Это более экономичный способ по сравнению с генератором, поэтому его применяют, если в сети вообще нет напряжения. ИБП имеют множество преимуществ, в том числе отсутствие шума при работе и отсутствие проблем с подключением, обеспечение автономности, отсутствие затрат на техническое обслуживание и отсутствие расходных материалов.

ИБП, изготовленные по технологии двойного преобразователя, могут обеспечивать полную синусоиду в режиме работы от батареи и при сетевом напряжении. Подбирать для них емкость энергонезависимой батареи необходимо с учетом времени, в течение которого ИБП должен будет поддерживать котел в рабочем состоянии.
