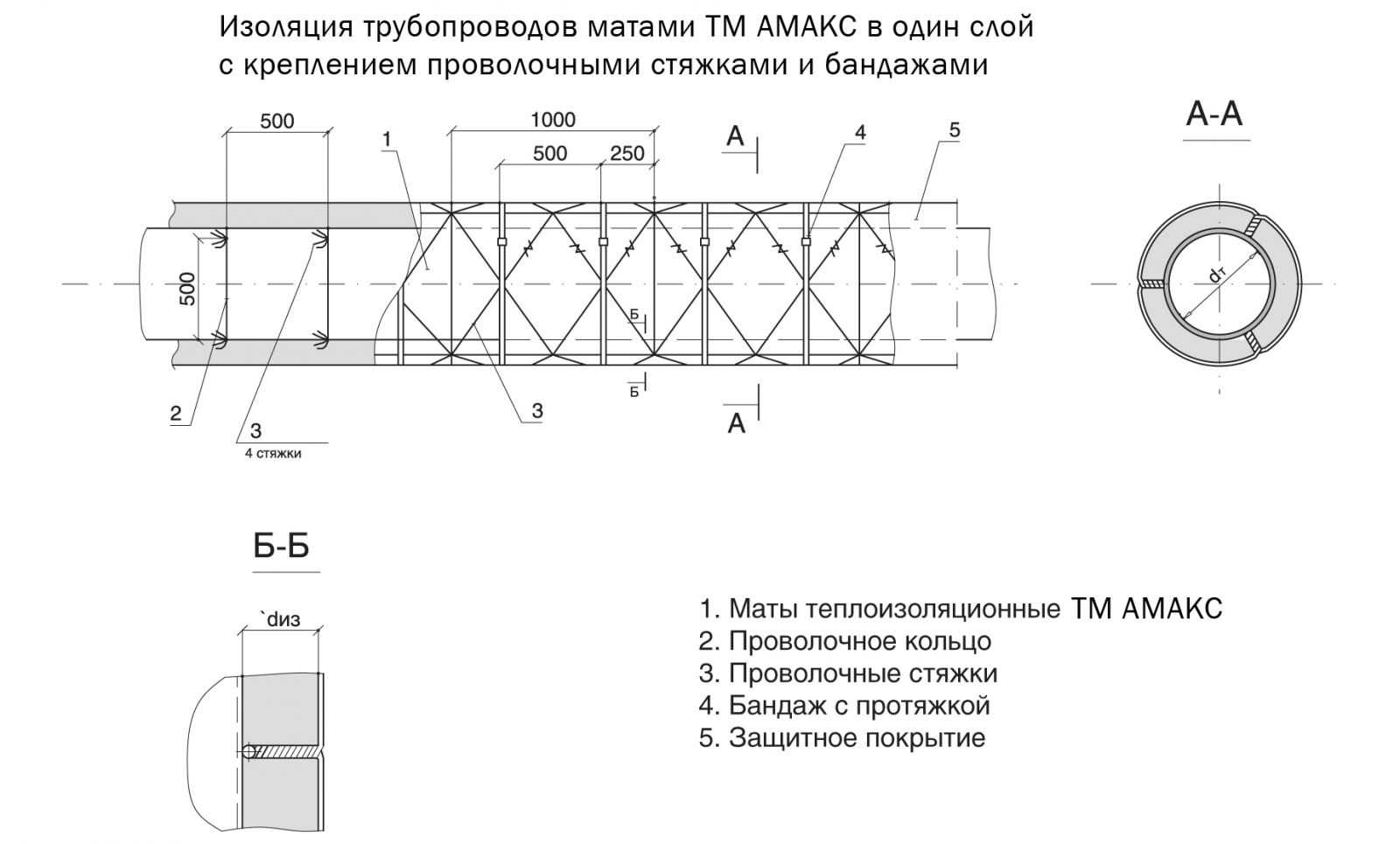

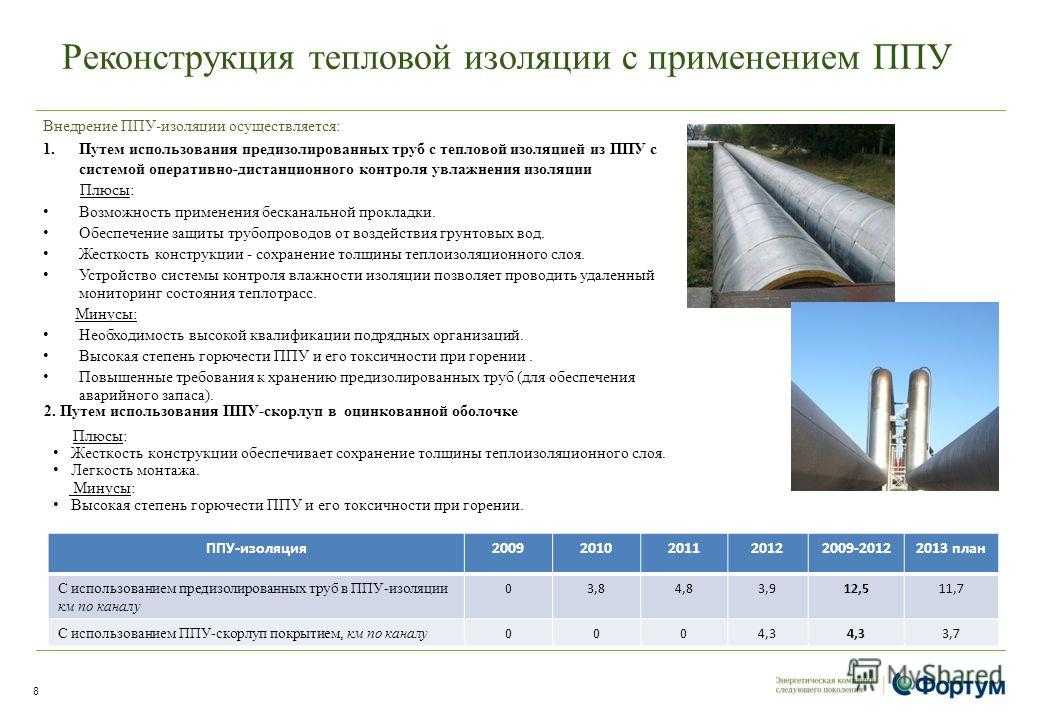

Все внешние части теплопотребляющих энергоустановок и теплопроводы изолиру­ются таким образом, чтобы температура поверх­ности тепловой изоляции не превышала 45 °С при температуре окружающего воздуха 25 °С. В случа­ях, когда по местным условиям эксплуатации ме­талл теплопотребляющих энергоустановок под изоляцией может подвергаться разрушению, те­пловая изоляция должна быть съемной. Тепловая изоляция теплопотре­бляющих энергоустановок, расположенных на открытом воздухе (вне зданий), оборуду­ется защитным покрытием от атмосферных осадков, ветра. Для всех трубопроводов тепловых сетей, арматуры, фланцевых соединений, компенсаторов и опор труб независимо от температуры теплоносителя и способов прокладки следует выполнять устройство тепловой изоляции в соответствии со стро­ительными нормами и правилами, опреде­ляющим им требования к тепловой изоляции оборудования и трубопроводов. Материалы и толщина теплоизоляцион­ных конструкций должны определяться при проектировании из условий обеспече­ния нормативных теплопотерь. На трубопроводах, арматуре, обо­рудовании и фланцевых соединениях преду­сматривается тепловая изоляция, обеспечи­вающая температуру на поверхности тепло­изоляционной конструкции, расположен­ной в рабочей или обслуживаемой зоне по­мещения, для теплоносителей с температу­рой выше 100 °С — не более 45 “С, а с темпе­ратурой ниже 100 °С — не более 35 °С (при температуре воздуха помещения 25 °С). Трубопроводы, проложенные в подвалах и других неотапливаемых поме­щениях, оборудуются тепловой изоляцией. ← Клапаны взрывные предохранительные, клапаны ПГВУ (предыдущая статья) (следующая статья) Особенности современного монтажа систем вентиляции →

Новости Завершение строительно-монтажных работ на ВЗУ № 4 во Фрязино Завершены строительно-монтажные работы по реконструкции водозаборного узла № 4, где в соответствии с Завершение работ по строительству очистных сооружений для водоснабжения жителей г. Кушвы В г. Кушве Свердловской области завершаются работы по вводу системы водоснабжения города от Половинк Реконструкция водозаборных узлов в городском округе Фрязино Московской области В городском округе Фрязино уже не первый год существует проблема качества воды, подаваемой в квартир Лаборатория Неразрушающего Контроля

Основные требования к тепловой изоляции трубопроводов — Короли Воды и Пара на vc.

ru

613 просмотров

Понимание Теплового Потока/Теплопередачи

Принцип работы изоляции основан на понятии теплового потока или теплопередаче. В общем, тепло всегда переходит от более нагретых поверхностей к более холодным. Этот поток не останавливается до тех пор, пока температура на двух поверхностях не сравняется. Способы передачи тепла: проводимость, конвекция и излучение. Изоляция уменьшает передачу тепла.

1. Теплопроводность теплового потока. Проводимость-это прямой тепловой поток, проходящий через твердые тела. Это происходит в результате физического контакта одного объекта с другим. Тепло передается за счет молекулярного движения. Молекулы передают свою энергию соседним молекулам с меньшим содержанием тепла, движение которых тем самым увеличивается.

2. Конвективный тепловой поток. Конвекция-это поток тепла (принудительный и естественный) внутри жидкости. Жидкость – это вещество, которое может быть либо газом, либо жидкостью. Движение теплоносителя или воздуха происходит либо за счет естественной конвекции, либо за счет принудительной конвекции, как в случае печи с принудительным воздухом.

3. Радиационный тепловой поток. Излучение – это передача энергии через пространство с помощью электромагнитных волн. Излучаемое тепло движется со скоростью света по воздуху, не нагревая пространство между поверхностями.

Изоляция для защиты трубопроводов от замерзания. В холодную погоду трубопроводы, подверженные воздействию низких температур, могут замерзнуть. Использование изоляции может продлить время замерзания, но труба в условиях отсутствия потока в конечном итоге достигнет точки замерзания. В таких случаях для предотвращения замерзания труб даже в течение длительных периодов времени в условиях отсутствия потока при температурах ниже нуля можно использовать теплоизоляцию плюс изоляцию.

Тепло, теряемое через изоляцию, должно быть компенсировано теплом, добавляемым с помощью термослеживающей ленты или элементов. Типичная мощность маломощной ленты с тепловым следом составляет от 3 Вт на линейный фут до 10 Вт на линейный фут. Нагревательные кабели являются саморегулирующимися, а выходная мощность зависит от температуры. Увеличение толщины изоляции может уменьшить нагрузку на тепловой след. Тем не менее, наступает момент, когда дополнительная изоляция не является экономически эффективной.

В случае проточных линий тепло постоянно добавляется за счет притока более теплой жидкости, и в большинстве случаев замерзание не является проблемой. Однако жидкость может достигать потенциально проблематичной низкой температуры, если длина трубы большая или если любое падение температуры процесса недопустимо.

Холодная Изоляция

Холодная изоляция относится к изоляции, установленной на трубопроводах и оборудовании, работающих при температурах ниже температуры окружающей среды. Основное различие между горячей и холодной изоляцией заключается в том, что при холодной изоляции существует возможность создания градиента давления водяного пара, который может направлять водяной пар через изоляцию на холодную металлическую поверхность. Это может привести к накоплению воды внутри изоляции и на поверхности трубопровода, что может привести к ухудшению изоляции и поверхности трубы.

Чтобы противостоять эффекту миграции водяного пара, изоляционный материал с закрытыми ячейками рекомендуется использовать для холодной изоляции, чтобы он не впитывал влагу. Кроме того, ограничители испарения влаги используются для изоляции изоляционных секций и ограничения площади повреждения, если оно произойдет. А также используется оболочка замедлителя пара, но она должна быть непрерывной и герметичной во всех швах и соединениях, чтобы обеспечить эффективную защиту от попадания влаги.

Изоляционная оболочка

Изоляционная оболочка обеспечивает наружное покрытие изоляции и защищает изоляцию от механических повреждений и попадания влаги. В случаях, когда существует опасность возгорания, используется оболочка из нержавеющей стали, которая имеет значительно более высокую температуру плавления.

Если проблема заключается в коррозии кожуха, можно использовать другие материалы, такие как термопласты, ткани или синтетический каучук. Различные материалы оболочки обладают различной излучательной способностью, и это влияет на производительность теплопередачи.

Полированные металлы имеют более низкую излучательную способность, в то время как пластмассы, такие как ПВХ (поливинилхлорид) или слой ткани-мастики, имеют более высокую излучательную способность.

Высокая излучательная способность приводит к более высоким потерям тепла от трубы или оборудования с горячим источником. В низкотемпературных системах более высокие излучатели приводят к более высокому тепловыделению холодной трубы.

Теплоизоляция также важна для контроля шума и противопожарной защиты. Шумоподавление является естественным атрибутом изоляционного материала и оболочки. Для противопожарной защиты металлические кожухи и ленты, как упоминалось ранее, изготовлены из нержавеющей стали и закреплены таким образом, чтобы они могли выдержать воздействие потока противопожарной воды.

Стекловолокно используется с бумажной или пластиковой оболочкой для изоляции трубы. При изоляции холодной трубы важно использовать пароизоляцию на изоляции и заклеивать стыки лентой, чтобы предотвратить проникновение влаги и образование конденсата в изоляции.

Влажная изоляция позволяет более эффективно передавать тепло.

Покрытие

Для защиты изоляции от атмосферных воздействий, механических нагрузок и (потенциально коррозионных) загрязнений следует наносить подходящую облицовку. Выбор подходящей облицовки зависит от различных факторов, таких как рабочие нагрузки, ветровые нагрузки, температура окружающей среды и условия.

При выборе подходящей облицовки учитывайте следующие моменты:

• Как правило, оцинкованная сталь используется в помещениях чаще, из-за ее механической прочности, огнестойкости и низкой температуры поверхности (по сравнению с алюминиевой облицовкой).
• В агрессивных средах, таких как на открытом воздухе на палубе, где соленая вода приводит к коррозии, в качестве облицовки используется алюминированная сталь, нержавеющая сталь или армированный стеклом полиэстер. Нержавеющая сталь рекомендуется для использования в условиях повышенной пожароопасности.
• На температуру поверхности облицовки влияет тип материала. В качестве общего правила применяется следующее: чем ярче поверхность, тем выше температура поверхности.
• Чтобы исключить риск гальванической коррозии, используйте только комбинации металлов, которые не подвержены коррозии из-за их электрохимических потенциалов.
• Для звукоизоляции на изоляцию или внутри облицовки устанавливается шумопоглощающий материал (слой свинца, полиэтиленовая фольга). Чтобы снизить риск возгорания, ограничьте температуру поверхности облицовки максимальной рабочей температурой шумопоглощающего материала.

Мы рады сообщить вам, что с сентября 2021 года компания КВиП занимается инженерными работами в сфере теплоизоляции паропровода. За подробной информацией обращайтесь к нашим специалистам.

Чтобы получать еще больше интересных новостей, подписывайтесь на наш Телеграм канал.

Руководство по изоляции труб – Трубопроводы

Изоляция труб имеет решающее значение для поддержания энергоэффективности, контроля температуры, контроля конденсации, снижения шума и безопасности. ASHRAE предоставляет конкретные рекомендации по толщине для различных размеров труб и температурных диапазонов в своем стандарте 90.1. При выборе изоляции труб на основе стандартов ASHRAE важно учитывать температуру, размер трубы, экологические соображения, огнестойкость и энергоэффективность.

Изоляция труб

Изоляция труб важна по нескольким причинам, в том числе:

1. Энергоэффективность : Изоляция труб снижает потери или приток тепла, что может привести к значительной экономии энергии и снижению эксплуатационных расходов. Значение R изоляции является мерой ее теплового сопротивления, а это означает, что чем выше значение R, тем эффективнее изоляция предотвращает передачу тепла.
2. Контроль температуры : Изоляция помогает поддерживать желаемую температуру жидкости внутри труб, что особенно важно в системах отопления и охлаждения.
3. Защита от конденсата : Изоляция помогает предотвратить образование конденсата на поверхности труб, что может привести к коррозии и повреждению водой.
4. Шумоподавление : Изоляция также может помочь уменьшить шум от труб, особенно в системах, которые имеют жидкости под высоким давлением или с высокой скоростью.
5. Безопасность : Изоляция может помочь предотвратить ожоги и ожоги от горячих труб, а также защитить персонал от горячих поверхностей.

При выборе изоляции труб в соответствии со стандартами ASHRAE (Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха) следует учитывать следующие факторы:

1. Температура : ASHRAE рекомендует различные изоляционные материалы для различных температурных диапазонов. Например, минеральная вата или стекловолокно рекомендуются для температур до 850°F, а силикат кальция – для температур до 1200°F.
2. Размер трубы : Толщина изоляции должна зависеть от размера трубы и температуры. ASHRAE предоставляет конкретные рекомендации по толщине для различных размеров труб и температурных диапазонов.
3. Соображения по охране окружающей среды : Изоляционный материал должен подходить для окружающей среды, в которой он будет установлен. Например, изоляционные материалы, устойчивые к влаге и образованию плесени, следует использовать во влажной среде.
4. Огнестойкость : Изоляционный материал должен иметь степень огнестойкости, соответствующую требованиям местных строительных норм и правил.
5. Energy Efficiency : Изоляционный материал должен иметь высокое значение R для обеспечения энергоэффективности.

Как уже упоминалось, R-значение изоляции является важным фактором энергоэффективности. Значение R является мерой способности изоляции сопротивляться тепловому потоку. Чем выше значение R, тем лучше изоляция предотвращает передачу тепла. Поэтому при выборе изоляции важно выбрать материал с высоким значением R, который подходит для температурного диапазона трубы. Также важно отметить, что на значение R изоляции влияют такие факторы, как тип изоляции, ее толщина и температурный диапазон трубы.

Изоляционные материалы

Некоторые изоляционные материалы и их соответствующие диапазоны температур, рекомендованные ASHRAE:

• Минеральная вата или стекловолокно: до 850°F (455°C)
• Силикат кальция: до 1200°F (650°C)
• Ячеистое стекло: до 850°F (455°C)
• Полиизоцианурат: до 300°F (150°C)
• Полистирол: до 165°F (75°C)
• Вспененный эластомер: до 150°F (75°C)
• Полиуретан: до 150°F (65°C)
• Фенольная пена: до 212°F (100°C)
• Вспененный полиэтилен: до 165°F (75°C)

 Важно отметить, что эти диапазоны температур являются общими рекомендациями и могут варьироваться в зависимости от конкретного изоляционного продукта и производителя.

Толщина изоляции

ASHRAE предоставляет конкретные рекомендации по толщине для труб различных размеров и температурных диапазонов в своем стандарте 90.1 «Энергетический стандарт для зданий, кроме малоэтажных жилых зданий».

В соответствии со стандартом для низкотемпературных трубопроводов , таких как линии охлажденной воды или хладагента, минимальная толщина изоляции должна быть: дюймов (50 мм) в диаметре

1/2 дюйма (13 мм) для труб диаметром более 2 дюймов (50 мм)

Для среднетемпературных трубопроводов , таких как линии горячей воды, минимальная толщина изоляции должна быть:

• 1/2 дюйма (13 мм) для труб диаметром меньше или равным 2 дюймам (50 мм) в диаметре
• 3/4 дюйма (19 мм) для труб диаметром более 2 дюймов (50 мм)

Для высокотемпературных трубопроводов , таких как паропроводы, минимальная толщина изоляции должна быть:

• 1 дюйм (25 мм) для труб диаметром менее или равным 2 дюймам (50 мм)
• 1-1/2 дюйма (38 мм) для труб диаметром более 2 дюймов (50 мм)

Важно отметить, что это рекомендации по минимальной толщине, и в зависимости от конкретного применения и желаемого уровня энергоэффективности может потребоваться более толстая изоляция. Кроме того, стандарт 90.1 часто обновляется, всегда рекомендуется проверять последнюю версию для получения обновленной информации.

Насколько полезен был этот пост?

Нажмите на звездочку, чтобы оценить!

Средняя оценка / 5. Всего голосов:

Голосов пока нет! Будьте первым, кто оценит этот пост.

Сожалеем, что этот пост не был вам полезен!

Давайте улучшим этот пост!

Расскажите, как мы можем улучшить этот пост?

Аналогичные темы в

Трубопроводы

Стандарт ASHRAE 90.1-2010 Увеличивает минимальную толщину изоляции труб Международный кодекс энергосбережения (IECC) является основным стандартом энергетического проектирования новых зданий в Соединенных Штатах. Большинство штатов или местных юрисдикций приняли ту или иную версию Стандарта 9.0.1 или IECC в качестве минимального стандарта проектирования для всех новых коммерческих и высотных жилых зданий. Согласно схеме ASHRAE обновляет Стандарт 90.1 каждые несколько лет, а в последнее время — каждые три года.

Поэтому его пересмотр представляет особый интерес для тех, кто работает с технологиями энергоэффективности зданий, в том числе с механической изоляцией.

Многие продукты и услуги компаний-членов NIA используются для изоляции труб и воздуховодов в коммерческих и высотных жилых зданиях. Энергоэффективность этих зданий частично зависит от ограничения теплового потока к трубам, воздуховодам и оборудованию или от них, независимо от того, работают ли они при температуре выше или ниже температуры окружающей среды. При использовании для работы при температурах ниже температуры окружающей среды системы изоляции помогают предотвратить конденсацию влаги на этих трубах и воздуховодах, дополнительно экономя энергию.

Самая последняя опубликованная версия стандарта 90.1 была принята в 2007 г. после версий 2004 и 2001 гг. Самая новая версия, 2010, вступит в силу позже в этом году, вероятно, к концу октября 2010 года.

В целом, Стандарт 90.1-2010 приведет к тому, что здания будут потреблять на 30% меньше энергии, чем здания, спроектированные в соответствии со Стандартом 90. 1-2007. Как этот пересмотренный энергетический стандарт требует от проектировщиков зданий и проектировщиков механических систем снижения энергопотребления здания на 30 процентов? Есть много способов сделать это, в том числе:

• Повышение коэффициента сопротивления системы (или снижение коэффициента теплопередачи) изолированных наружных стен и крыш;
• Ограничение проникновения солнечного тепла через окна при их проектировании таким образом, чтобы в здания проникал больше видимого света для пассивного дневного освещения;
• Повышение тепловой эффективности систем отопления и охлаждения;
• Расширение использования автоматических средств управления освещением;
• Увеличение использования воздушных барьеров для ограничения проникновения;
• Ориентация зданий на минимальное потребление энергии;
• Расширение использования рекуперации энергии и экономайзеров для вентиляции зданий;
• Уплотнение воздуховодов для уменьшения утечек;
• Повышение эффективности электродвигателей;
• Повышение эффективности вентиляторов и насосов; и
• Увеличение толщины изоляции труб и воздуховодов.

Существуют технологии проектирования зданий, потребляющих на 30 процентов меньше энергии. Однако в большинстве случаев для достижения этого требуется большая координация между архитектором здания и проектировщиком механических систем, чем обычно.

Старый подход заключался в том, что архитектор спроектировал здание без какого-либо участия конструкторов-механиков, а затем передал чертежи здания конструктору-механику (или нескольким дизайнерам, поскольку работа обычно предлагалась на конкурсной основе) для проектирования механической системы в рамках обоих ограниченный энергетический бюджет и ограниченный бюджет затрат. Новый подход требует от архитектора понимания того, как его или ее решения влияют на проектировщика механических систем, и привлечения проектировщика на каждом этапе создания действительно энергоэффективного здания. Как правило, в этом новом процессе нет места для «инжиниринга стоимости», что приводит к тому, что многие здания не соответствуют базовым критериям, таким как стандарты энергоэффективности, бюджеты на техническое обслуживание и цели долговечности.

Новая толщина изоляции труб

Каковы новые требования к толщине изоляции труб и воздуховодов в Стандарте 90.1-2010? Толщина изоляции труб больше или равна указанной в стандарте 2007 года, но толщина изоляции воздуховодов не изменилась. В целом, это хорошая новость, поскольку механическая изоляция дает возможность внести свой вклад в повышение энергоэффективности здания. Стандарт

90.1-2010 содержит две таблицы минимальных толщин изоляции труб: одну для систем с температурой выше температуры окружающей среды и одну для систем с температурой ниже температуры окружающей среды. В каждой таблице минимальная толщина изоляции указана как для размера трубы, так и для рабочей температуры. Минимальная толщина изоляции труб указана в двух таблицах 6.8.3A и 6.8.3B стандарта; значения представлены на рисунках 1 и 2 вместе со сносками. В новом стандарте эти таблицы также воспроизведены в метрических единицах.

Для работы в условиях выше температуры окружающей среды толщина изоляции труб на рис. 1 значительно больше, чем обычно устанавливаемая (как это было в предыдущих версиях стандарта 90.1, но в большей степени в версии 2010 г.). Для многих распределительных труб парового отопления в зданиях с рабочей температурой более 350°F потребуется 5-дюймовая изоляция (например, минеральная вата, стекловолокно или силикат кальция) на всех трубах, за исключением тех, размер которых меньше чем 1 дюйм NPS. Это, вероятно, потребует двойного слоя и, следовательно, большего труда для установки. Разработчикам-механикам необходимо предусмотреть зазор трубы более 10 дюймов, чем часто пренебрегают. Даже трубы горячей воды, используемые для водяного отопления, потребуют 2-дюймовой изоляции для всех размеров труб, равных или превышающих 1-1/2 дюйма NPS.

Для эксплуатации при температурах ниже температуры окружающей среды толщина новой изоляции труб не имеет особого значения. Например, 1 дюйм является достаточной толщиной для всех размеров на линиях охлажденной воды (при предполагаемой рабочей температуре в диапазоне от 40°F до 60°F). Это связано с тем, что эти толщины были определены для сохранения энергии, а не для контроля конденсации, что часто требует толщины более 1 дюйма, особенно для труб, проходящих через некондиционируемые помещения.

Также стоит обратить внимание на уравнение для изоляционных материалов со значениями теплопроводности вне указанного диапазона. Например, пеностекло имеет значение теплопроводности при средней температуре 55°F около 0,32 БТЕ-дюйм/час-фут ² -°F, что больше заданного диапазона. Если сравниваемым материалом является стекловолокно со значением теплопроводности около 0,23 БТЕ-дюйм/час-фут ² 2-°F при 55°F в среднем, и 1 дюйм стекловолокна требуется по таблице для 4-дюймовая труба NPS, тогда, используя уравнение, приведенное в сноске a для обеих таблиц, нам потребуется ячеистое стекло толщиной около 1-1/2 дюйма для той же трубы охлажденной воды. Однако, поскольку ячеистое стекло толщиной 1-1/2 дюйма, вероятно, будет использоваться на 4-дюймовой трубе охлажденной воды NPS в любом случае, это не является серьезной проблемой.

Трудно представить съемные/многоразовые изоляционные покрытия толщиной 5 дюймов, устанавливаемые на клапаны, регуляторы давления, сетчатые фильтры и другие трудноизолируемые фитинги. Серьезной проблемой для индустрии механической изоляции является то, что эти компоненты часто остаются либо неизолированными, либо частично изолированными в системах распределения тепла с паром и горячей водой.

Съемные/многоразовые чехлы толщиной от 1 до 2 дюймов часто снимаются обслуживающим персоналом и не устанавливаются повторно. Съемные/многоразовые одеяла толщиной 5 дюймов еще реже будут переустанавливаться, так как они, вероятно, будут тяжелыми и не очень гибкими. Решение может состоять в том, чтобы проектировщик показал, что общие потери тепла в системе эквивалентны общей изоляции 5 дюймов, и использовать более тонкие, более практичные толщины для съемных/многоразовых одеял.

Резюме

Когда стандарт ASHRAE 90.1-2010 вступит в силу позднее в этом году, его соответствие потребует большей толщины изоляции труб.
