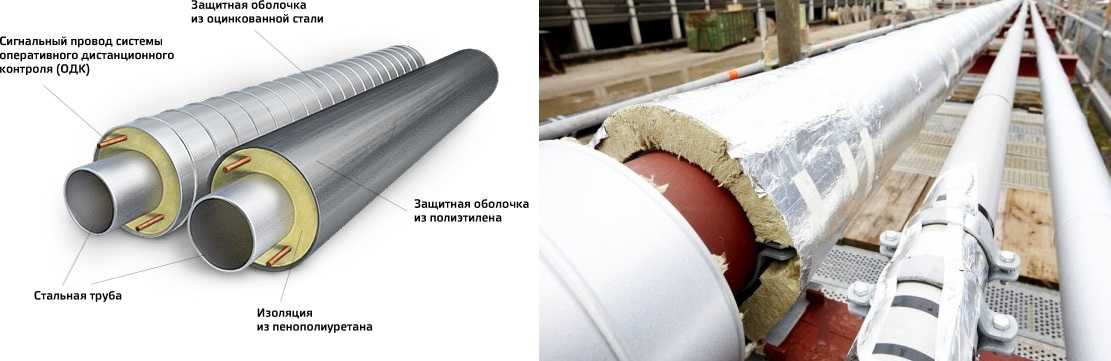

Все внешние части теплопотребляющих энергоустановок и теплопроводы изолиру­ются таким образом, чтобы температура поверх­ности тепловой изоляции не превышала 45 °С при температуре окружающего воздуха 25 °С. В случа­ях, когда по местным условиям эксплуатации ме­талл теплопотребляющих энергоустановок под изоляцией может подвергаться разрушению, те­пловая изоляция должна быть съемной. Тепловая изоляция теплопотре­бляющих энергоустановок, расположенных на открытом воздухе (вне зданий), оборуду­ется защитным покрытием от атмосферных осадков, ветра. Для всех трубопроводов тепловых сетей, арматуры, фланцевых соединений, компенсаторов и опор труб независимо от температуры теплоносителя и способов прокладки следует выполнять устройство тепловой изоляции в соответствии со стро­ительными нормами и правилами, опреде­ляющим им требования к тепловой изоляции оборудования и трубопроводов. Материалы и толщина теплоизоляцион­ных конструкций должны определяться при проектировании из условий обеспече­ния нормативных теплопотерь. На трубопроводах, арматуре, обо­рудовании и фланцевых соединениях преду­сматривается тепловая изоляция, обеспечи­вающая температуру на поверхности тепло­изоляционной конструкции, расположен­ной в рабочей или обслуживаемой зоне по­мещения, для теплоносителей с температу­рой выше 100 °С — не более 45 “С, а с темпе­ратурой ниже 100 °С — не более 35 °С (при температуре воздуха помещения 25 °С). Трубопроводы, проложенные в подвалах и других неотапливаемых поме­щениях, оборудуются тепловой изоляцией. ← Клапаны взрывные предохранительные, клапаны ПГВУ (предыдущая статья) (следующая статья) Особенности современного монтажа систем вентиляции →

Новости Завершение строительно-монтажных работ на ВЗУ № 4 во Фрязино Завершены строительно-монтажные работы по реконструкции водозаборного узла № 4, где в соответствии с Завершение работ по строительству очистных сооружений для водоснабжения жителей г. Кушвы В г. Кушве Свердловской области завершаются работы по вводу системы водоснабжения города от Половинк Реконструкция водозаборных узлов в городском округе Фрязино Московской области В городском округе Фрязино уже не первый год существует проблема качества воды, подаваемой в квартир Лаборатория Неразрушающего Контроля

Основные требования к тепловой изоляции трубопроводов — Короли Воды и Пара на vc.

ru

184 просмотров

Понимание Теплового Потока/Теплопередачи

Принцип работы изоляции основан на понятии теплового потока или теплопередаче. В общем, тепло всегда переходит от более нагретых поверхностей к более холодным. Этот поток не останавливается до тех пор, пока температура на двух поверхностях не сравняется. Способы передачи тепла: проводимость, конвекция и излучение. Изоляция уменьшает передачу тепла.

1. Теплопроводность теплового потока. Проводимость-это прямой тепловой поток, проходящий через твердые тела. Это происходит в результате физического контакта одного объекта с другим. Тепло передается за счет молекулярного движения. Молекулы передают свою энергию соседним молекулам с меньшим содержанием тепла, движение которых тем самым увеличивается.

2. Конвективный тепловой поток. Конвекция-это поток тепла (принудительный и естественный) внутри жидкости. Жидкость – это вещество, которое может быть либо газом, либо жидкостью. Движение теплоносителя или воздуха происходит либо за счет естественной конвекции, либо за счет принудительной конвекции, как в случае печи с принудительным воздухом.

3. Радиационный тепловой поток. Излучение – это передача энергии через пространство с помощью электромагнитных волн. Излучаемое тепло движется со скоростью света по воздуху, не нагревая пространство между поверхностями.

Изоляция для защиты трубопроводов от замерзания. В холодную погоду трубопроводы, подверженные воздействию низких температур, могут замерзнуть. Использование изоляции может продлить время замерзания, но труба в условиях отсутствия потока в конечном итоге достигнет точки замерзания. В таких случаях для предотвращения замерзания труб даже в течение длительных периодов времени в условиях отсутствия потока при температурах ниже нуля можно использовать теплоизоляцию плюс изоляцию.

Тепло, теряемое через изоляцию, должно быть компенсировано теплом, добавляемым с помощью термослеживающей ленты или элементов. Типичная мощность маломощной ленты с тепловым следом составляет от 3 Вт на линейный фут до 10 Вт на линейный фут. Нагревательные кабели являются саморегулирующимися, а выходная мощность зависит от температуры. Увеличение толщины изоляции может уменьшить нагрузку на тепловой след. Тем не менее, наступает момент, когда дополнительная изоляция не является экономически эффективной.

В случае проточных линий тепло постоянно добавляется за счет притока более теплой жидкости, и в большинстве случаев замерзание не является проблемой. Однако жидкость может достигать потенциально проблематичной низкой температуры, если длина трубы большая или если любое падение температуры процесса недопустимо.

Холодная Изоляция

Холодная изоляция относится к изоляции, установленной на трубопроводах и оборудовании, работающих при температурах ниже температуры окружающей среды. Основное различие между горячей и холодной изоляцией заключается в том, что при холодной изоляции существует возможность создания градиента давления водяного пара, который может направлять водяной пар через изоляцию на холодную металлическую поверхность. Это может привести к накоплению воды внутри изоляции и на поверхности трубопровода, что может привести к ухудшению изоляции и поверхности трубы.

Чтобы противостоять эффекту миграции водяного пара, изоляционный материал с закрытыми ячейками рекомендуется использовать для холодной изоляции, чтобы он не впитывал влагу. Кроме того, ограничители испарения влаги используются для изоляции изоляционных секций и ограничения площади повреждения, если оно произойдет. А также используется оболочка замедлителя пара, но она должна быть непрерывной и герметичной во всех швах и соединениях, чтобы обеспечить эффективную защиту от попадания влаги.

Изоляционная оболочка

Изоляционная оболочка обеспечивает наружное покрытие изоляции и защищает изоляцию от механических повреждений и попадания влаги. В случаях, когда существует опасность возгорания, используется оболочка из нержавеющей стали, которая имеет значительно более высокую температуру плавления.

Если проблема заключается в коррозии кожуха, можно использовать другие материалы, такие как термопласты, ткани или синтетический каучук. Различные материалы оболочки обладают различной излучательной способностью, и это влияет на производительность теплопередачи. Полированные металлы имеют более низкую излучательную способность, в то время как пластмассы, такие как ПВХ (поливинилхлорид) или слой ткани-мастики, имеют более высокую излучательную способность.

Высокая излучательная способность приводит к более высоким потерям тепла от трубы или оборудования с горячим источником. В низкотемпературных системах более высокие излучатели приводят к более высокому тепловыделению холодной трубы.

Теплоизоляция также важна для контроля шума и противопожарной защиты. Шумоподавление является естественным атрибутом изоляционного материала и оболочки. Для противопожарной защиты металлические кожухи и ленты, как упоминалось ранее, изготовлены из нержавеющей стали и закреплены таким образом, чтобы они могли выдержать воздействие потока противопожарной воды.

Стекловолокно используется с бумажной или пластиковой оболочкой для изоляции трубы. При изоляции холодной трубы важно использовать пароизоляцию на изоляции и заклеивать стыки лентой, чтобы предотвратить проникновение влаги и образование конденсата в изоляции.

Влажная изоляция позволяет более эффективно передавать тепло.

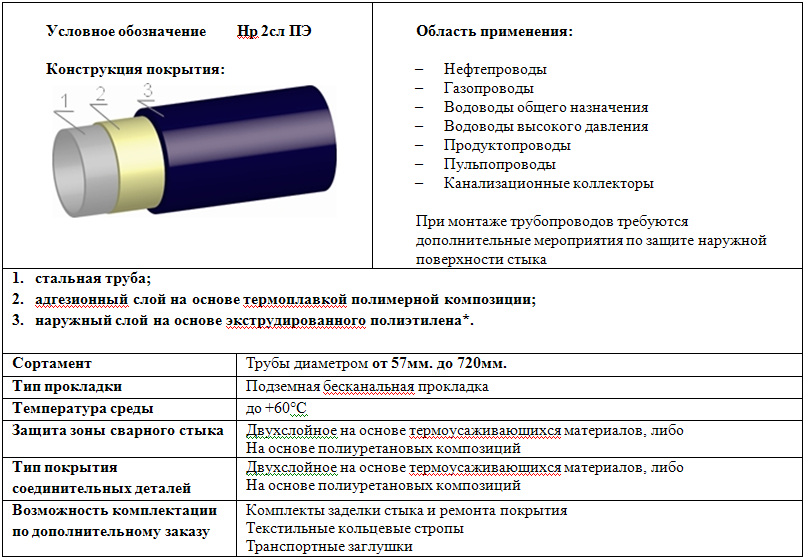

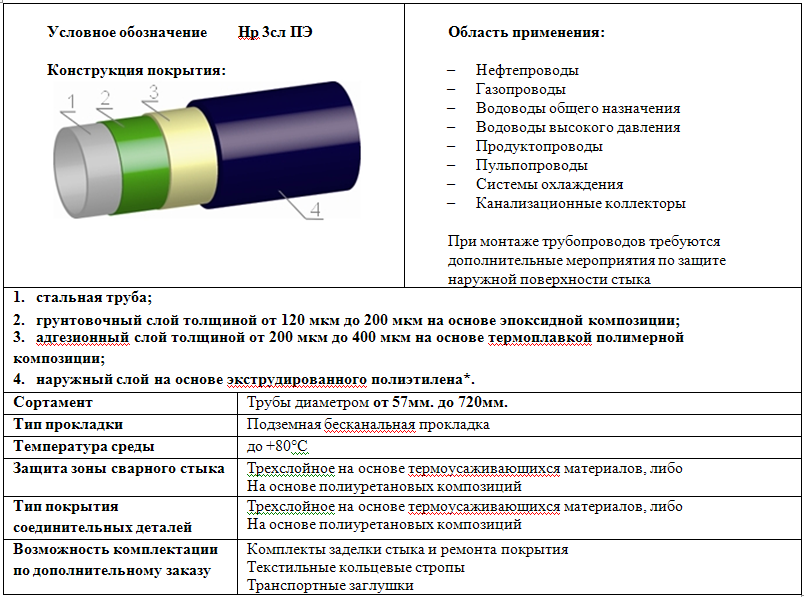

Покрытие

Для защиты изоляции от атмосферных воздействий, механических нагрузок и (потенциально коррозионных) загрязнений следует наносить подходящую облицовку. Выбор подходящей облицовки зависит от различных факторов, таких как рабочие нагрузки, ветровые нагрузки, температура окружающей среды и условия.

При выборе подходящей облицовки учитывайте следующие моменты:

• Как правило, оцинкованная сталь используется в помещениях чаще, из-за ее механической прочности, огнестойкости и низкой температуры поверхности (по сравнению с алюминиевой облицовкой).
• В агрессивных средах, таких как на открытом воздухе на палубе, где соленая вода приводит к коррозии, в качестве облицовки используется алюминированная сталь, нержавеющая сталь или армированный стеклом полиэстер. Нержавеющая сталь рекомендуется для использования в условиях повышенной пожароопасности.
• На температуру поверхности облицовки влияет тип материала. В качестве общего правила применяется следующее: чем ярче поверхность, тем выше температура поверхности.
• Чтобы исключить риск гальванической коррозии, используйте только комбинации металлов, которые не подвержены коррозии из-за их электрохимических потенциалов.
• Для звукоизоляции на изоляцию или внутри облицовки устанавливается шумопоглощающий материал (слой свинца, полиэтиленовая фольга). Чтобы снизить риск возгорания, ограничьте температуру поверхности облицовки максимальной рабочей температурой шумопоглощающего материала.

Мы рады сообщить вам, что с сентября 2021 года компания КВиП занимается инженерными работами в сфере теплоизоляции паропровода. За подробной информацией обращайтесь к нашим специалистам.

Чтобы получать еще больше интересных новостей, подписывайтесь на наш Телеграм канал.

5.18 Теплоизоляция | GSA

Общие.

Все изоляционные материалы должны соответствовать классам опасности пожара и дыма, указанным в ASTM-E84, NFPA 255 и UL 723. Такие аксессуары, как клеи, мастики, цементы и ленты, должны иметь такие же или лучшие классы опасности огня и дыма.

Должна быть обеспечена изоляция всех механических систем с холодными поверхностями, таких как воздуховоды и трубопроводы, где может образовываться конденсат, и в соответствии со стандартом ASHRAE Standard 9.0,1. Изоляция, которая подвержена повреждению или снижению удельного теплового сопротивления при намокании, должна быть защищена пароизоляцией (например, пароизоляционной оболочкой). Изоляция должна иметь нулевую проницаемость.

Изоляция воздуховодов. Материалы, используемые в качестве внутренней изоляции, подвергаемой воздействию воздушного потока в воздуховодах, должны соответствовать испытаниям на эрозию UL 181 или ASTM C 1071 и не должны способствовать или поддерживать рост грибков или бактерий в соответствии с UL 181 и ASTM G21 и G22. . Воздуховоды с двойными стенками и изоляцией между ними должны использоваться только для решеток возврата воздуха в зал суда и только в том случае, если это требуется для акустических целей. Все открытые воздуховоды должны иметь герметичную брезентовую оболочку. Все скрытые воздуховоды должны иметь лицевую оболочку из фольги.

Изоляция должна соответствовать классам опасности пожара и дыма, указанным в ASTM-E84, NFPA 255 и UL 723. Такие аксессуары, как клеи, мастики, цементы, ленты и т. д., должны иметь такие же или лучшие рейтинги компонентов. Все приточные воздуховоды должны быть изолированы в соответствии со стандартом ASHRAE 90.1. Изоляция приточных воздуховодов должна иметь пароизоляционную рубашку. Изоляция должна покрывать систему воздуховодов непрерывным непрерывным пароизоляционным слоем. Изоляция должна иметь нулевую проницаемость.

Системы распределения возвратного и вытяжного воздуха должны быть изолированы в соответствии со стандартом ASHRAE 90.1. Изоляция систем распределения возвратного и отработанного воздуха должна оцениваться для каждого проекта и для каждой системы, чтобы предотвратить образование конденсата и приток/потерю тепла в системе рециркуляции или рекуперации тепла. Как правило, системы распределения возвратного и отработанного воздуха не требуют изоляции, если они расположены в потолочной камере или в техническом помещении, используемом в качестве камеры возвратного воздуха. Все оборудование, теплообменники, преобразователи и насосы должны быть изолированы в соответствии со стандартом ASHRAE 9.0,1.

Изоляция трубопроводов. Все изоляционные материалы должны соответствовать рейтингам опасности пожара и дыма, указанным в ASTM-E84, NFPA 255 и UL 723. Аксессуары, такие как клеи, мастики, цементы, ленты и т. д., должны иметь такие же или лучшие рейтинги компонентов. Все трубопроводные системы должны быть изолированы в соответствии со стандартом ASHRAE 90.1. Системы трубопроводов, транспортирующие жидкости, имеющие расчетную температуру ниже 18°C ​​(65°F) или выше 40°C (105°F), должны быть изолированы. Все трубопроводные системы с температурой поверхности ниже средней температуры точки росы окружающего воздуха в помещении и где капли конденсата могут повредить или создать опасность, должны быть изолированы пароизоляцией для предотвращения образования конденсата независимо от того, скрыты трубы или открыты. Системы трубопроводов охлажденной воды должны быть изолированы непроницаемой изоляцией (проницаемость 0,00), такой как пеностекло. Все открытые и скрытые трубопроводы должны иметь оболочку из ПВХ.

Изоляция оборудования. Все изоляционные материалы должны соответствовать рейтингам опасности пожара и дыма, указанным в ASTM-E84, NFPA 255 и UL 723. Аксессуары, такие как клеи, мастики, цементы, ленты и т. д., должны иметь такие же или лучшие рейтинги компонентов. Все оборудование, включая вентиляционные установки, насосы холодной и горячей воды и теплообменники, должно быть изолировано в соответствии со стандартом ASHRAE 90.1. Все насосы должны иметь кожух.

Термоизоляция труб для водопроводных систем

Все вентиляционные отверстия санитарной канализации, выходящие через крышу, должны быть изолированы как минимум на 1,83 метра (6 футов) ниже линии крыши, чтобы предотвратить образование конденсата, и должны быть снабжены пароизоляционным кожухом на этой изоляции. Все изоляционные материалы и аксессуары должны соответствовать рейтингам пожаро- и дымоопасности, указанным в ASTM-84, NFPA 255 и UL 723.

Трубопроводы бытового водоснабжения должны быть изолированы в соответствии с ASHRAE 90.1.

Все трубопроводы, находящиеся в камерах или над потолком, должны быть изолированы для предотвращения образования конденсата. Все изоляционные материалы и аксессуары должны соответствовать рейтингам опасности пожара и дыма, указанным в ASTM-E84, NFPA 255 и UL 723.

Механическая изоляция – изоляция трубопроводов

Трубопроводы играют центральную роль во многих промышленных процессах на химических или нефтехимических установках, таких как электростанции, поскольку они соединяют между собой основные компоненты, такие как приборы, колонны, сосуды, котлы, турбины и т. д. и облегчает поток материалов и энергии.

Чтобы гарантировать правильный технологический цикл, состояние среды в трубах должно оставаться в установленных пределах (например, температура, вязкость, давление и т. д.).

В дополнение к правильной изометрической конструкции и креплению трубопровода изоляция трубопровода также выполняет важную функцию. Он должен обеспечивать эффективное снижение потерь тепла и постоянную экономичную и функциональную работу установки. Только так можно гарантировать максимальную эффективность технологического цикла на протяжении всего расчетного срока службы без потерь в результате отказов.

К основным факторам эффективности и производительности трубопроводов для перерабатывающей промышленности относятся: энергоэффективность, надежность и надежность в различных условиях, функциональность управления технологическим процессом, соответствующая несущая конструкция, подходящая для условий эксплуатации, а также механическая прочность. Теплоизоляция трубопроводов играет важную роль в выполнении этих требований.

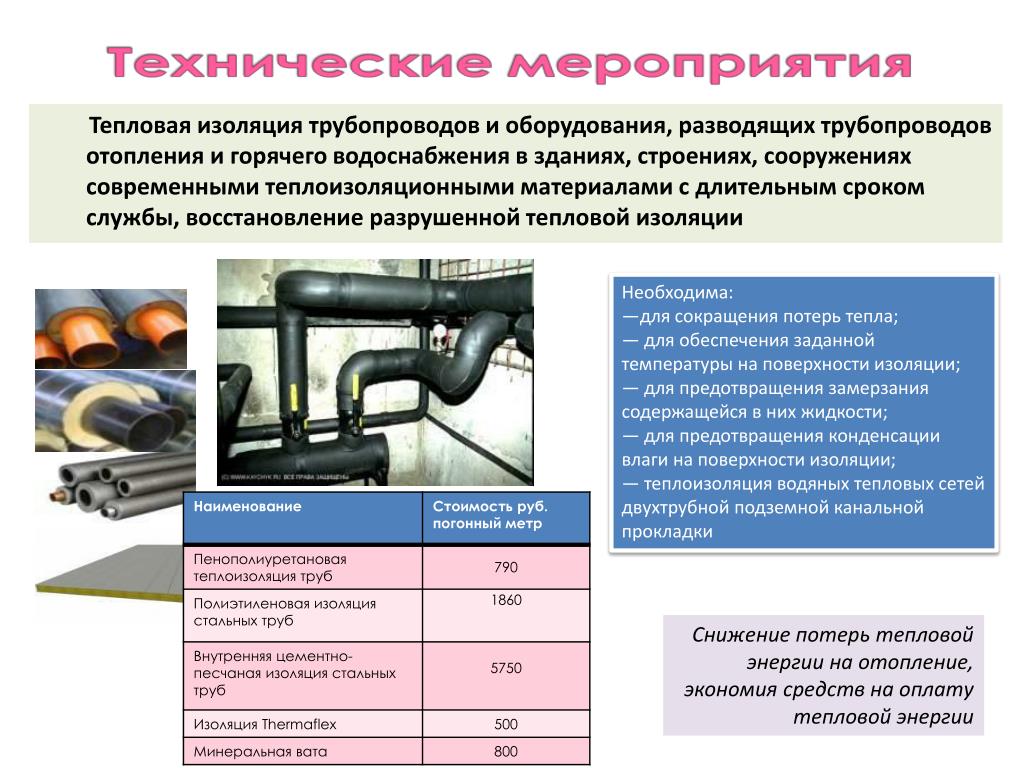

Теплоизоляция

Функции надлежащей теплоизоляции трубопроводов включают в себя..

• Снижение тепловых потерь (экономия средств)
• Сокращение выбросов CO ² Выбросы
• Защита от замерзания
• Контроль процесса. . обеспечение стабильности температуры процесса
• Шумоподавление
• Защита от конденсата
• Защита персонала от высоких температур

Применимые стандарты – несколько примеров..

• NACE SP0198 (Контроль коррозии под теплоизоляционными и огнезащитными материалами – системный подход)
• MICA (Национальные стандарты коммерческой и промышленной изоляции)
• DIN 4140 (Изоляционные работы на технических промышленных объектах и ​​технических объектах)
• AGI Q101 (Изоляционные работы на компонентах электростанции)
• Руководство CINI “Изоляция для промышленности”
• БС 5970 (Свод правил по теплоизоляции трубопроводов, воздуховодов, сопутствующего оборудования и других промышленных установок)

Минимальная толщина изоляции трубы

Диапазон рабочих температур жидкости и использование (°F)	Проводимость изоляции
	Проводимость БТЕ · дюйм /(ч · фут 2 · °F) b	Среднее значение Рейтинг Температура, °F
> 350	0,32 – 0,34	250
251 – 350	0,29 – 0,32	200
201 – 250	0,27 – 0,30	150
141 – 200	0,25 – 0,29	125
105 – 140	0,21 – 0,28	100
40 – 60	0,21 – 0,27	75
< 40	0,20 – 0,26	75

Номинальный размер трубы или трубы (дюймы)
< 1	1 до < 1-1/2	1-1/2 до < 4	от 4 до < 8	≥ 8
4,5	5,0	5,0	5,0	5,0
3,0	4,0	4,5	4,5	4,5
2,5	2,5	2,5	3,0	3,0
1,5	1,5	2,0	2,0	2,0
1,0	1,0	1,5	1,5	1,5
0,5	0,5	1,0	1,0	1,0
0,5	1,0	1,0	1,0	1,5

^a Для трубопроводов диаметром менее 1-1/2 дюйма (38 мм), расположенных в перегородках в кондиционируемых помещениях, допускается уменьшение этой толщины на 1 дюйм (25 мм) (до корректировки толщины, требуемой в сноске b), но толщиной не менее 1 дюйма (25 мм).

^b Для изоляции вне указанного диапазона проводимости минимальная толщина (T) определяется следующим образом.

T = r{(1+t/r) ^K/k -1}

Где..

T = Минимальная толщина изоляции
r = Фактический внешний радиус трубы
T = Толщина изоляции, указанная в таблице для применимой температуры жидкости и размера трубы
K = Проводимость альтернативного материала при средней номинальной температуре, указанной для применимой температуры жидкости (Btu x дюйм/ч x фут2 x °F) и
k = Верхнее значение диапазона проводимости, указанного в таблице для применимой температуры жидкости

^c допускается толщина на 1-1/2 дюйма (38 мм) (до корректировки толщины, требуемой в сноске b, но не до толщины менее 1 дюйма (25 мм).

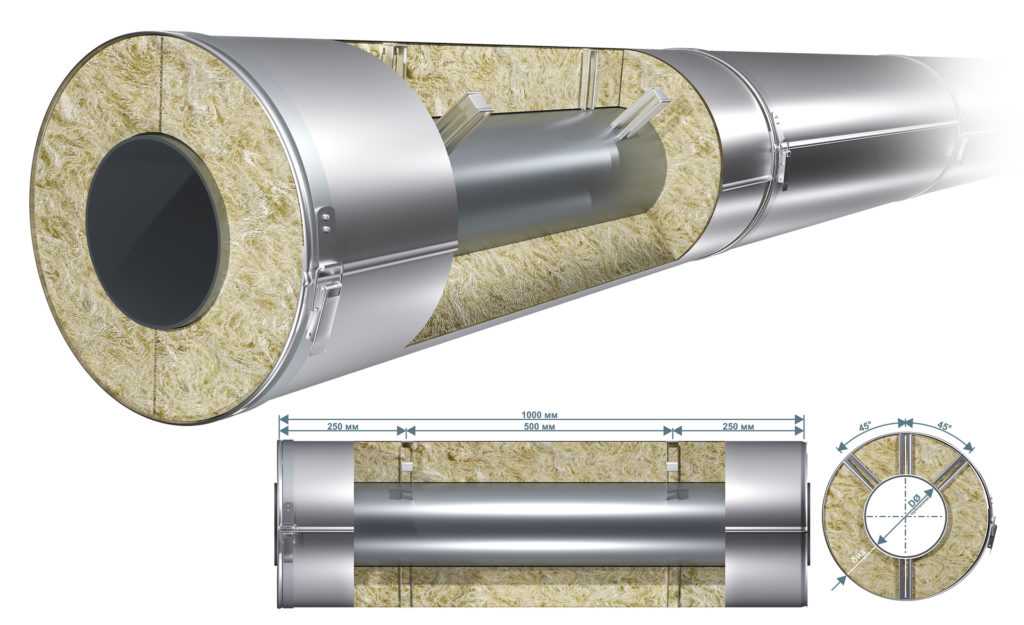

1. Труба 2. Изоляция 3. Зажим или вязальная проволока 4. Листовая облицовка
5. Винт или заклепка из листового металла

Обшивка

Для защиты изоляции от атмосферных воздействий, механических нагрузок и (потенциально коррозионных) следует применять соответствующую облицовку. загрязнение. Выбор подходящей облицовки зависит от различных факторов, таких как рабочие нагрузки, ветровые нагрузки, температура и условия окружающей среды.

При выборе соответствующей облицовки учитывайте следующие моменты..

• Как правило, оцинкованная сталь чаще, чем алюминий, используется внутри помещений из-за ее механической прочности, огнестойкости и низкой температуры поверхности (по сравнению с алюминиевой облицовкой).
• В агрессивных средах, например, на открытом воздухе на палубе, где соленая вода вызывает коррозию, в качестве облицовки используется алюминизированная сталь, нержавеющая сталь или полиэстер, армированный стекловолокном. Нержавеющая сталь рекомендуется для использования в условиях пожароопасности.
• На температуру поверхности облицовки влияет тип материала. В качестве общего правила действует следующее: чем ярче поверхность, тем выше температура поверхности.
• Чтобы исключить риск гальванической коррозии, используйте только те комбинации металлов, которые не подвержены коррозии из-за их электрохимических потенциалов.
