Клапан трехходовой смесительный BL 3803 3/4″ TIM
Поворотные регулирующие клапаны предназначены для регулирования расхода теплоносителя в системах отопления и охлаждения (отопление с использованием радиаторов, отопление в полах и других поверхностных системах). Трёхходовые клапаны обычно используются как смесительные, но так же могут использоваться и как разделительные.
Поворотные клапаны могут использоваться на трубопроводах, транспортирующих жидкие среды, неагрессивные к материалам изделия: вода, теплоноситель на основе гликоля с присадками, нейтрализующими растворенный кислород. Максимальное содержание гликоля до 50%. Управление клапаном может осуществляться как вручную, так и с помощью электропривода с крутящим моментом не менее 5 Нм.
Номинальный размер DN: от 20 мм до 50 мм
Присоединительная резьба G: от 3/4″ до 2″
Номинальное (условное) давление PN: 10 бар
Максимальный перепад давления на клапане Δp:
1 бар (смесительный) / 2 бар (разделительный)
Пропускная способность Kvs при Δp=1 бар: от 6,3 м³/ч до 14,5 м³/ч
(смесительный) / 0,02% (разделительный)
Температура рабочей среды: от –10°C до +110°C
Принцип работы трехходового смесительного клапана
Трёхходовой клапан может выполнять функции смешения потоков или разделения потока.
При повороте заслонки в одну сторону будет постепенно открываться проход для тёплой жидкости и в равной степени закрываться проход для холодной (обратный поток от нагревателя). Это повышает температуру смешиваемой рабочей жидкости (потока для нагревателя) при почти постоянной скорости потока.
Требуемая температура в системе достигается с помощью добавления необходимого количества жидкости, поступающей из обратного трубопровода, подаваемого к котлу.
Примеры подключения трехходового смесительного клапана
Трёхходовой 3-х ходовой смесительный клапан Uni-Fitt 3/4″ Kvs 6
Артикул: 360G0630- Изготовитель: Uni-Fitt
Цена: 2830 руб
Доставка по г.
Москве в пределах МКАД:
450 руб
РосТест. Гарантия низкой цены.
Официальная гарантия производителя: 3 года
Сопутствующие товары
Аналогичные товары
Описание
Трёхходовой 3-х ходовой смесительный клапан Uni-Fitt 3/4″ Kvs 6 (артикул 360G0630)
Номинальный пропусктная способность клапана (Kvs) составляет 6 м3/час. Весит изделие 660 г.
Условия эксплуатации
3-ходовые смесительные клапаны Юни-Фитт разрешается применять в системах отопления с температурой рабочей среды от 0°С до +110°С и рабочим давлением до 10 бар.
Пример установки
Трехходовой смесительный клапан может устанавливаться как для правостороннего режима работы, так и левостороннего. C завода клапан поставляется с настройкой для подключения по схеме А. Для выбора правостороннего или левостороннего режима необходимо снять рукоятку, индикаторную пластину и повернуть стопорное кольцо в соответствующую сторону.
Конструкция

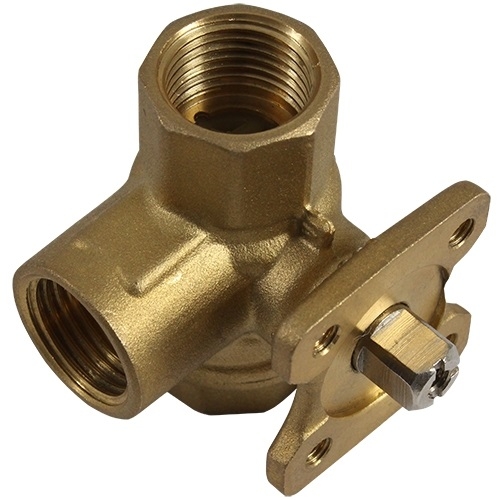

3-ходовой клапан Uni-Fitt 3/4″ состоит из латунного корпуса с тремя патрубками с внутренней резьбой 3/4″, заслонки, седла для сервопривода, индикаторной пластины с градацией 0, 3, 5, 7, 9, 10 и рукоятки. Герметичность обеспечивается уплотнительными кольцами из EPDM. Поворачиваясь, заслонка перекрывает один из боковых выходов, одновременно открывая центральный, и наоборот. Рабочий ход заслонки 90°. Клапан не требует техобслуживания. Смеситель не обеспечивает герметичное перекрытие потоков.
Габариты трёхходового клапана Uni-Fitt 3/4″ Kvs 6 (арт. 360G0630)
D – 3/4″ |
Документация
- Технический паспорт изделия (открыть PDF-файл)
Технические характеристики
| Производитель | Uni-Fitt |
| Серия | 360G |
| Артикул | 360G0630 |
| Тип | трёхходовой смесительный клапан |
| Область применения | системы отопления |
| Среда | вода, раствор гликоля (до 50%) |
| Резьба | внутренняя |
| Размер резьбы | 3/4″ |
| Рабочая температура | от 0°С до +110°С |
| Кратковременно допустимая температура | от -20°С до +130°С |
| Максимальное рабочее давление | 10 бар |
| Kvs (номинальный поток) | 6 м3/час |
| Диаметр условного прохода | 20 мм |
| Механизм регулировки | вручную/электроприводом |
| Утечка через закрытый клапан | |
| Угол поворота штока | 90° |
| Крутящий момент | |
| Материал корпуса | латунь CW617N |
| Материал штока | латунь CW617N |
| Материал заслонки | латунь CW617N |
| Материал уплотнения | EPDM |
| Вес | 660 г |
| Страна-родина бренда | Италия |
| Страна производства | Италия |
| Официальная гарантия производителя | 3 года |
Трехходовые смесительные клапаны и приводы ESBE
Трехходовые смесительные клапаны (краны, вентили) и приводы ESBE
Трехходовые клапаны Эсбе обычно применяются как смесительные клапаны, но могут использоваться как переключающие или разделительные.
Необходимо убедиться, что номинальное давление, перепад давления и величина утечки были в допустимых пределах. Данная информация даётся на каждый клапан.
Четырехходовые клапаны обычно применяются, когда требуется высокая температура теплоносителя на обратке (обычно для твердотопливных котлов). В системах с двумя источниками тепла или аккумуляционным баком клапаны помогут организовать приоритет в использования недорогого источника тепла, сохранив при этом хорошее температурное разделение в аккумуляционном баке.
Принцип действия 3-х ходовых клапанов Esbe VRG130. Требуемая температура в системе достигается при помощи добавления в необходимых количествах воды, поступающей из обратного трубопровода, подаваемого к котлу.
Трехходовые клапаны Esbe VRG 131 – 139
Технические характеристики трехходовых вентилей Esbe VRG131, внутренняя резьба
| Артикул | DN | Kvs | Соединение | A мм | B мм | C мм | D мм | E мм | Масса кг |
| 11600100 | 15 | 0,4 | Rp 1/2″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
| 11600200 | 15 | 0,63 | Rp 1/2″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
| 11600300 | 15 | 1 | Rp 1/2″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
| 11600400 | 15 | 1,6 | Rp 1/2″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
| 11600500 | 15 | 2,5 | Rp 1/2″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
| 11600600 | 15 | 4 | Rp 1/2″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
| 11600700 | 20 | 2,5 | Rp 3/4″ | 36 | 72 | 32 | 50 | 36 | 0,43 |
| 11600800 | 20 | 4 | Rp 3/4″ | 36 | 72 | 32 | 50 | 36 | 0,43 |
| 11600900 | 20 | 6,3 | Rp 3/4″ | 36 | 72 | 32 | 50 | 36 | 0,43 |
| 11601000 | 25 | 6,3 | Rp 1″ | 41 | 82 | 34 | 52 | 41 | 0,7 |
| 11601100 | 25 | 10 | Rp 1″ | 41 | 82 | 34 | 52 | 41 | 0,7 |
| 11601200 | 32 | 16 | Rp 1 1/4″ | 47 | 94 | 37 | 55 | 47 | 0,95 |
| 11603400 | 40 | 25 | Rp 1 1/2″ | 53 | 106 | 44 | 60 | 53 | 1,68 |
| 11603600 | 50 | 40 | Rp 2″ | 60 | 120 | 46 | 64 | 60 | 2,3 |
Технические характеристики трехходовых вентилей Esbe VRG132, наружная резьба
| Артикул | DN | Kvs | Соединение | A мм | B мм | C мм | D мм | E мм | Масса кг |
| 11601500 | 15 | 0,4 | G 3/4″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
| 11601600 | 15 | 0,63 | G 3/4″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
| 11601700 | 15 | 1 | G 3/4″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
| 11601800 | 15 | 1,6 | G 3/4″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
| 11601900 | 15 | 2,5 | G 3/4″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
| 11602000 | 15 | 4 | G 3/4″ | 36 | 72 | 32 | 50 | 36 | 0,4 |
| 11602100 | 20 | 2,5 | G 1″ | 36 | 72 | 32 | 50 | 36 | 0,43 |
| 11602200 | 20 | 4 | G 1″ | 36 | 72 | 32 | 50 | 36 | 0,43 |
| 11602300 | 20 | 6,3 | G 1″ | 36 | 72 | 32 | 50 | 36 | 0,43 |
| 11602400 | 25 | 6,3 | G 1 1/4″ | 41 | 82 | 34 | 52 | 41 | 0,7 |
| 11602500 | 25 | 10 | G 1 1/4″ | 41 | 82 | 34 | 52 | 41 | 0,7 |
| 11602600 | 32 | 16 | G 1 1/2″ | 47 | 94 | 37 | 55 | 47 | 0,95 |
| 11603500 | 40 | 25 | G 2″ | 53 | 106 | 44 | 60 | 53 | 1,69 |
| 11603700 | 50 | 40 | G 2 1/4″ | 60 | 120 | 46 | 64 | 60 | 2,3 |
Как работает трехходовой клапан Esbe?
Необходимая температура в системе отопления обеспечивается за счет пропорционального добавления более холодного теплоносителя к более горячему потоку теплоносителя от котла.
Как работает четырехходовой клапан?
Клапаны данного типа имеют двойную смесительную функцию, то есть более горячий теплоноситель смешивается с более холодным теплоносителем подающегося к котлу. Это позволяет поднять температуру теплоносителя в обратке (возвращающегося в котел) и снизить риск низкотемпературной коррозии, сто значительно продлевает время эксплуатации котла.
Примеры установки и гидравлические характеристики смесительных клапанов Esbe серий VRG и 3F
Esbe VRG
Esbe 3F
Обозначение смесительных клапанов и приводов Esbe
Принцип действия 3, 4, 5 ходовых и бивалентных смесительных клапанов Esbe
Преимущества сместельных клапанов Esbe:
- Простота установки приводов.
- Компактный размер, легкость и удобство монтажа – при установке требуется минимум инструментов.
- Минимальные габариты смесительных клапанов, облегчающие монтаж в стесненных условиях.
- Надёжная установка клапана с внутренней резьбой. Грани для ключа шире и имеет два края вместо шести. Это обеспечивает лучший захват и меньший риск скольжения трубного ключа или накидного гаечного ключа.
- Более гибкое кабельное подсоединение. Приводы поставляются в комплекте с соединительным кабелем, а также с дополнительным кабельным контактом. Преимущество в том, что можно протянуть отдельный кабель, например, непосредственно к циркуляционному насосу без подключения через центральный контроллер.
- Высокая точность контроля.
- Минимальная задержка и высокая точность всего цикла, от полного закрытия до полного открытия клапана, клапаны предусматривают возможность использования полного угла поворота. Такая регулировка максимально приближена к идеальной и обеспечивает повышение комфорта и снижение потребления энергии.
- Клапаны компании Esbe известны своими минимальными внутренними утечками, им присуждена премия “Лучшее изделие сантехнического оборудования 2003 года”.
- Процент утечек снижен от 0,1 до 0,05 %. И это достигается при двойном давлении, т.е. при 100 кПа (1.0 бар). Клапан, обеспечивающий более плотное запирание, трудно найти и купить на рынке поворотных вентилей.
- Легкое и удобное регулирование, высокая производительность
- Надежны и имеют длительный срок службы
Что такое Kvs? Каждый смесительный клапан имеет характеристику Kvs (пропускная способность м3/ч при потере давления 1 бар). Параметр Kvs помогает определить, какой именно клапан необходим для вашей системы отопления. Определить Kvs клапана Esbe можно по графику, приведенному ниже.
Выбор размера смесительного клапана Эсбе
Подбор смесительных клапанов Esbe серий VRG и VRB для напольной или радиаторной системы отопления.
Начинаем от тепловой мощности котла в кВт (для примера 25кВт). Двигаемся по вертикали до выбранного температурного режима t (для примера 15°C).
Далее двигаемся горизонтально до заштрихованной области (диапазон перепада давления 3-15 кПа) и выбираем меньшее значение коэффициента Кvs (для примера 4,0).
В этом случае подбираем нужный тип клапана с коэффициентом Kvs=4,0
Диапазон выбора для регулирующих/смесительных клапанов Esbe
Значение Kvs принимается для потока только в одном направлении
Для 4х-ходовых клапанов справедливо двойное значение перепада давления P, указанное на графике.
Используемые материалы, требования к теплоносителю.
Клапаны серий VRG, VRB и 5MG изготавливаются из специального сплава латуни (DZR Dezincification Resistant Brass, CW 602N), обладающий преимуществами, которые невозможно достичь в конструкциях, комбинирующих литой чугун и латунь. Это позволяет использовать их для систем водоснабжения с санитарной горячей водой.
Селективная коррозия латуни (из обычной латуни выделяется цинк, оставляя хрупкую, пористую медную массу) является наиболее опасным видом коррозии, приводящей к быстрому уменьшение срока эксплуатации и снижению функциональности.
Покрытие внутренней поверхности вентилей и клапанов слоем DZR снижает вероятность прилипания загрязнений и осадков к клапанам, что обеспечивает снижение износа и получение более чистой воды. Сплав также содержит меньше свинца, по сравнению со многими другими изделиями. и особенно подходит для монтажа водопроводных систем холодного водоснабжения.
Все остальные клапаны ESBE могут использоваться только в закрытых системах с водой, не содержащей растворенного кислорода.
Для защиты от замерзания допускается использовать теплоноситель с содержанием гликоля и присадками, нейтрализующими растворенный кислород, концентрацией максимум до 50%. При добавлении гликоля к воде увеличивается ее вязкость и изменяется теплоемкость, поэтому это необходимо учитывать при выборе клапана. Если процентное содержание гликоля 30-50 %, то в этом случае необходимо выбрать другой клапан с большим на один уровень коэффициентом Kv. Более низкое содержание гликоля не влияет на действие клапана.
Наши специалисты помогут Вам подобрать, а также смонтировать арматуру ESBE, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!
Смесительный :: Распределительный :: Трехходовой Клапан
Термостатический смеситель-устройство, с помощью которого достигается определенное значение температурных показателей в контуре системы отопления или водоснабжения.
Трехходовые клапаны применяются для нормализации работы твердотопливного котла, контроля температуры теплого пола или смесительного крана, также для распределения потока теплоносителя в системе отопления.
По назначению термосмесители делятся на несколько категорий:
Термостатический смесительный клапан
Используется в системе горячего водоснабжения, контуре теплого пола. В отличие от антиконденсационных трехходовых клапанов, термостатические смесители ограничивают максимальную температуру горячей воды, при этом контролируя заданную.
К примеру, для теплого пола очень важно недопущение превышения максимальной температуры теплоносителя, также и в точках водозабора гораздо рациональнее использовать предустановленное значение комфортной температуры воды, исключая возможность получения ожогов кипятком. Именно для контроля данных показателей используются термостатические смесители.
При подборе термостатических смесителей для теплого пола или точки водозабора обращайте внимание на температурные диапазоны работы устройства и пропускную способность.
Распределительный клапан
– При необходимости разделить поток в системе отопления используется распределительный трехходовой или четырехходовой клапан.
Для более эффективной работы устройств к ним подключают термоголовки с выносными датчиками, сервоприводы и блоки управления, что значительно улучшает работу смесительных и распределительных устройств.
При необходимости управлять температурой смешивания стоит установить трехходовой или четырехходовой смесительный клапан с вентилем.
Трехходовой клапан для теплого пола
Выполняет основную функцию – контроль повышения температуры в трубах напольного отопления.
Трехходовые клапаны для теплого пола можно разделить на 2 типа:
- Смесительный клапан со встроенным термостатом. Такой термостатический клапан очень прост в применении, все что нужно сделать после монтажа это выставить желаемую температуру на выходе, после чего клапан будет подмешивать к горячему теплоносителю холодный, из обратного контура, снижая температуру до необходимого значения.
- Трехходовой клапан для теплого пола с термоголовкой. Такой смеситель управляется подключаемой термоголовкой с выносным датчиком. Датчик ориентируется на температуру окружающей среды и управляет заслонкой смесителя, регулируя температуру теплоносителя в системе «теплый пол».
Оба типа смесительных клапанов широко применяются в контурах напольного отопления. Цена на такие устройства зависит от производителя и материалов корпуса и термостатических элементов.
Купить трехходовой клапан для теплого пола • Широкий ассортимент • Быстрая доставка по Украине.
Купить смесительный трехходовой клапан для теплого пола или твердотопливных котлов Вы можете в нашем магазине. Доставка по Украине.
Трехходовые регулирующие клапаны Herz для систем отопления
Главная / Каталог товаров / Herz / Отопление / Терморегулирование / Клапаны трехходовыеТрехходовой регулирующий клапан специально создан для объединения двух различных потоков в один общий или переключения между ними. В системе водоснабжения такая арматура применяется, чтобы смешивать горячую и холодную воду. Трехходовой клапан для отопления используется с целью получения отдельного смесительного узла с постоянно стабильной заданной температурой циркуляции.
По конкретным функциям, выполняемым этим видом арматуры, можно выделить:
- трехходовой смесительный клапан. Он служит для создания потока с постоянной температурой и работает по следующему принципу. Из входных труб 1 и 2 поступает рабочая среда различных тепловых режимов, а клапан регулирует степень ее проходимости. В результате смешения получается новый поток уже заданной температуры. Такой клапан используется, например, для напольного отопления.
- трехходовой термостатический клапан. Он содержит в себе термостат, который реагирует на тепловые изменения и просто перекрывает один входной поток на время охлаждения определенного участка системы, при этом не оказывается никакого воздействия на второй вход и выход рабочей среды.
- трехходовой разделительный клапан. Его главная особенность состоит в возможности переключения потоков как между генераторами (например, водонагревателем и солнечной батареей), так и между потребителями тепла (например, контуром ГВС и отопительным контуром).
Из входных труб 1 и 2 поступает рабочая среда различных тепловых режимов, а клапан регулирует степень ее проходимости. В результате смешения получается новый поток уже заданной температуры. Такой клапан используется, например, для напольного отопления.Клапан трехходовой фланцевый соединяется с трубами и арматурой с помощью специальных колец с отверстиями (фланцев). Кроме подобного способа для подключения арматуры есть еще муфтовый и приварочный.
Иногда могут быть использованы сразу несколько типов на одном клапане.
Цена на трехходовой клапан с электроприводом выше, чем на модели без него. Он удобен тем, что регулирование осуществляется в автоматическом режиме, но главное – именно такая установка позволяет существенно повысить производительность всей системы. Если вы хотите купить трехходовый клапан, необходимо знать область его будущего применения и предполагаемые технические нагрузки. Наши консультанты помогут с подбором любой арматуры для ваших инженерных систем.
Showing 1–12 of 15 results
Сортировка по умолчаниюПо популярностиПо новизнеПо цене: по возрастаниюПо цене: по убываниюДокументы и инструкции для Клапан Valtec (Валтек) Трехходовой смесительный клапан 3/4 арт. VT.MIX03.G.05
Документы и инструкции для Клапан Valtec (Валтек) Трехходовой смесительный клапан 3/4 арт. VT.MIX03.G.05 – интернет-магазин ТепломатикаХлебные крошки
Кратко о товаре:
(VT.
MIX03.G) Предназначен для использования в смесительных и разделительных узлах гидравлических систем. Управление клапаном может осуществляться вручную или с помощью сервопривода с крутящим моментом не менее 5 Н•м (рекомендуется модель VT.M.106). Корпус и регулирующий элемент выполнены из латуни, что исключает возможность появления коррозионных отложений в рабочих зазорах. Уплотнение штока достигается с помощью двух колец из синтетического каучука EPDM PEROX. При этом верхнее кольцо легко заменить без полной разборки изделия. Клапан ремонтопригоден и состоит всего из четырех основных деталей, что повышает его надежность. Максимальная рабочая температура теплоносителя – 120 °C, нормативное давление – 10 бар. Резьба присоединений – внутренняя. Условные диаметры предлагаемых моделей – 3/4, 1, 1 1/4″. Ручка управления входит в комплект.
Вопросы и ответы 0/0
Краткие характеристики- Гарантия: 1 лет (год)
- Страна производства: Китай
- Гарантия: 1
- Страна производства: Китай
Написать отзыв
Задать вопрос
Мой отзыв о товаре Valtec (Валтек) Трехходовой смесительный клапан 3/4
Мой вопрос о товаре Valtec (Валтек) Трехходовой смесительный клапан 3/4
Вы также смотрели
Ваш населеный пункт
Выберите из списка или воспользуйтесь поискомБарнаул Владивосток Волгоград Воронеж Екатеринбург Ижевск Иркутск Казань Кемерово Краснодар Красноярск Махачкала Москва Нижний Новгород Новосибирск Омск Оренбург Пермь Ростов-на-Дону Самара Саратов Санкт-Петербург Тольятти Томск Тюмень Ульяновск Уфа Хабаровск Челябинск Ярославль
Заявка успешно отправлена!
Задайте вопрос.
..
| Товар | Трехходовой клапан |
| Страна | Италия |
| Высота, мм | 72 |
| Бренд | Uni-fitt |
| Серия | 360g |
| Материал | Латунь |
| Длина, мм | 80 |
| Тип | Смесительный |
| Подключение | 3/4″ |
| Цвет | Золотистый/черный |
| Назначение | Для систем отопления |
| Гарантия | 2 года |
Бренд (рус. )
|
Юнифит |
| Макс. рабочее давление, бар | 10 |
Макс. температура, °C
|
130 |
| Резьба | Внутренняя |
| Упаковка | 1/10 |
Мин. температура, °c
|
-20 |
| Диаметр | Dn 20 |
| Пропускная способность (kvs), м³/ч | 6 |
| Крутящий момент, нм | 5 |
| Утечка через закрытый клапан, % от потока | 0,1 |
| Наличие | Есть |
3/4 “3-ходовой латунный шаровой кран с электрическим приводом
Технические характеристики
SKU BVB5TV-XR33-J
Размер порта 3/4 “внутренняя резьба NPT
Тип проводки XR33 – 3 провода
Диапазон напряжения От 9 до 24 В переменного / постоянного тока (автоматическое определение напряжения)
Материал корпуса Латунь
Составные части Нержавеющая сталь
Материал уплотнения Витон®
Шаровое сиденье ПТФЭ
Шестерни Металл
Тип отверстия 1/2 дюйма
Поток Двунаправленный
Диапазон температур От -10 до 120 ° C / от 15 до 250 ° F
Диапазон давления 0 – 185 фунтов на квадратный дюйм (без минимума)
Макс крутящий момент 2 Нм
Мощность 500 мА при срабатывании
Катушка Подключение Свинцовые провода
Время переключения положения 5 секунд
Рабочий цикл 100%
* Подходящие СМИ
Вода – Воздух – Топливо – * И т.
Д.
Рейтинг корпуса IP67 (эквивалент NEMA 4)
Масса 1 фунт 11 унций
Высота 4.30 ”
Длина 3,00 дюйма от порта к порту
Ширина 3,00 ”
Ожидаемая продолжительность жизни От 80 000 до 100 000 циклов
Обзор продукта
От 9 до 24 В переменного / постоянного тока (автоматическое определение напряжения)
Если вы хотите контролировать направление потока, этот латунный шаровой кран с электрическим приводом диаметром 3/4 дюйма может соответствовать всем требованиям.
Он соединен с портами 3/4 “NPT с конфигурацией” L “для переключения положений. Корпус клапана отлит из латуни, шар клапана – из нержавеющей стали 316, уплотнение – из витона, а седло шара – из PTFE. Эта комбинация делает этот трехходовой шаровой кран совместимым с широким спектром химикатов. Клапан действительно включает трехпроводной привод XR33. Этот привод использует постоянное питание и заземление, а третий зеленый провод используется для переключателя управления. сам клапан не потребляет энергию, пока он не используется.Это делает его лучше электромагнитного клапана, поскольку он не перегревается.
Этот специальный клапан имеет корпус NEMA 4 и может быть установлен на открытом воздухе или в других влажных средах. По сравнению с соленоидным клапаном шаровой клапан имеет гораздо более медленное время отклика. Клапан использует механический шар с отверстием для изменения положения. Для изменения положения этого шарового клапана обычно требуется около 5 секунд, что позволяет избежать гидроудара.
Еще одна особенность шаровых кранов с электроприводом – способность направлять поток в любом направлении.
* Проконсультируйтесь со специалистом по химической совместимости для правильного выбора материала уплотнения и корпуса клапана.
Гарантия
Electricsolenoidvalves.com гарантирует, что наши клапаны не имеют дефектов изготовления и материалов при нормальном использовании в течение одного года с даты покупки. Полные условия этой гарантии см. В наших условиях и положениях гарантии.Трехходовой клапан | Midland Industries
Деталь # GE3L14NPTОписание: СТАЛЬНЫЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ 1/4 NPT
Список: 189 долларов.
07
Сеть: –
$Доступно:
Деталь # GE3L38NPTОписание: 3ХОДОВЫЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ 3/8 NPT
Список: 144 доллара.03
Сеть: –
$Доступно:
Деталь # GE3L12NPTОписание: СТАЛЬНЫЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ 1/2 NPT 3 ХОДА
Список: 153 доллара.
65
Сеть: –
$Доступно:
Деталь # GE3L34NPTОписание: 3/4 3-ХОДОВОЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ
Список: 221 доллар.83
Сеть: –
$Доступно:
Деталь # GE3L1NPTОписание: СТАЛЬНЫЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ, 1 NPT, 3 ХОДА
Список: 268 долларов.
88
Сеть: –
$Доступно:
Деталь # GE3L114TNPTОписание: 1-1 / 4NPT 3-ХОДОВОЙ СТАЛЬНЫЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ
Список: 1421 долл. США.24
Сеть: –
$Доступно:
Деталь # GE3L112TNPTОписание: 1-1 / 2NPT 3-ХОДОВОЙ СТАЛЬНЫЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ
Список: 2208 долларов.
51
Сеть: –
$Доступно:
Деталь # GE3L2TNPTОписание: 3-ХОДОВОЙ СТАЛЬНЫЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ 2 NPT
Список: 1 927 долларов.80
Сеть: –
$Доступно:
Деталь # GE3L04SAEОписание: 7 / 16-20SAE СТАЛЬНЫЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ 3-ХОДОВОЙ
Список: 235 долларов.
19
Сеть: –
$Доступно:
Деталь # GE3L06SAEОписание: 9 / 16-18SAE 3ХОДОВЫЙ СТАЛЬНЫЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ
Список: 245 долларов.88
Сеть: –
$Доступно:
Деталь # GE3L08SAEОписание: 3 / 4-16SAE 3-ХОДОВОЙ СТАЛЬНЫЙ ШАРОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ
Список: 294 доллара.
00
Сеть: –
$Доступно:
Деталь # GE3L12SAEОписание: 1-1 / 16-12SAE СТАЛЬНЫЙ 3-ХОДОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ
Список: 238 долларов.15
Сеть: –
$Доступно:
Деталь # GE3L16SAEОписание: 1-5 / 16-12SAE 3ХОДОВЫЙ СТАЛЬНЫЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ
Список: 283 доллара.
30
Сеть: –
$Доступно:
Деталь # GB3L20TSAEОписание: 1-5 / 8-12SAE СТАЛЬНЫЙ 3-ХОДОВОЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ
Список: 2189 долларов.04
Сеть: –
$Доступно:
Деталь # GB3L24TSAEОписание: КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ 1-7 / 8-12SAE 3ХОДОВЫЙ СТАЛЬНЫЙ
Список: 2340 долларов.
98
Сеть: –
$Доступно:
Деталь # GB3L32TSAEОписание: 2-1 / 2-12SAE 3ХОДОВЫЙ СТАЛЬНЫЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ
Список: 2718 долларов.29
Сеть: –
$Доступно:
3-ходовые клапаны – скидка до 30%
Трехходовой клапан предназначен для управления направлением потока жидкости или другого материала и того, в каком направлении он будет двигаться.
Обычно трехходовой клапан вращательного движения – обычно известный как «шаровой клапан» – трехходовой клапан имеет три порта, обозначенные буквами «A», «B» и «AB». Эта конфигурация позволяет жидкости или другому материалу входить в клапан через одно отверстие и выходить через одно или оба из двух других отверстий. Из всех типов трехходовых клапанов шаровые краны довольно недороги и не требуют обслуживания.
Для чего нужны трехходовые клапаны?
Трехходовые клапаны, которые иногда называют «смесительными» или многопортовыми клапанами, а также их области применения многочисленны.Они широко используются в любых приложениях, где необходимо или желательно отклонение и изменение направления потока. Они также могут использоваться для регулирования скорости и количества потока, а также давления потока. Некоторые трехходовые шаровые краны – например, с боковым вводом – могут фактически устранить необходимость в более чем одном клапане на линии благодаря их уникальной конструкции отвода и смешивания.
Различия в конструкции трехходовых клапанов
Клапанымогут быть узкоспециализированными; каждое отдельное приложение потребует специфики при их изготовлении.Диапазон материалов, из которых они изготовлены, включает карбид вольфрама, нержавеющую сталь, латунь, карбид хрома и даже углерод. Они могут быть резьбовыми или фланцевыми (например, вышеупомянутый клапан с боковым входом с болтовым креплением), могут использовать вентилируемый шар или могут иметь особый сварной шов, такой как стыковой шов или сварной шов с муфтой. Они могут быть сконструированы для работы с полным или ограниченным потоком. Трехходовой клапан общего назначения будет управляться вручную с использованием запорного рычага или маховика, в то время как более сложные клапаны могут включать электрический или пневматический привод.
Важность качества и правильного определения
Если нет права на ошибку, вы должны очень внимательно указать свои потребности. И при этом вы предпочитаете разговаривать с поставщиком, который знает, о чем вы говорите, – кем-то, кто знает разницу между клапаном с резьбой и фланцем, или разницу между клапаном из 3 частей и клапаном с 3 портами.
. Вы не найдете этих знаний у наших конкурентов, которые пытаются продать что угодно. Вот почему вы можете положиться на наш магазин клапанов.Вы знаете, что более чем 50-летний опыт ValveMan.com в производстве клапанов гарантирует качество деталей и обслуживания в любое время. Мы знаем все о трехходовых клапанах. Это потому, что все, что мы продаем, – это клапаны. Это просто то, что мы делаем, и делаем это лучше, чем кто-либо другой.
3 “и 4” ручные шаровые краны двухходовые и трехходовые из ПВХ, ХПВХ, полипро, ПВДФ
Двухходовые двухходовые шаровые краны MBV и трехходовые ручные шаровые краны TMBV серииМодели 3 и 4 дюйма / 2 дюйма с полным проходом
Характеристики:
- Доступны из ПВХ, ХПВХ, полипропилена, ПВДФ.
- Прочная пластиковая конструкция для агрессивных сред.
- Конструкция True-Union с седлами из ПТФЭ для плавной работы с низким крутящим моментом
- Противовыбросовая конструкция штока
- Отверстия под монтажную резьбу для удобства установки
- Доступен с пневматическим или электрическим приводом
Обратите внимание: фотографии являются репрезентативными, внешний вид товара может отличаться.
Размеры:
Информация для заказа:
| Конфигурации, расход, номера моделей | |||||
| 2-ходовой клапан Размер | Коэффициент CV | ПВХ Арт. No | CPVC Модель № | Polypro Модель № | PVDF Модель № |
| 2 “, 2-ходовой | 217 | MBV201VT-PV | MBV201VT-CP | MBV201VT-PP | MBV201VT-PF |
| 3 “, 2-ходовой | 440 | MBV300VT-PV | MBV300VT-CP | МБВ300ВТ-ПП | МБВ300ВТ-ПФ |
| 4 дюйма, 2-ходовой | 727 | MBV400VT-PV | MBV400VT-CP | МБВ400ВТ-ПП | MBV400VT-PF |
| 3-ходовой клапан Размер | Коэффициент CV | ПВХ Арт. No | CPVC Модель № | Polypro Модель № | PVDF Модель № |
| 2 “, 3-ходовой | TMBV201VT-PV | TMBV201VT-CP | НЕТ | НЕТ | |
| 3 “, 3-ходовой | TMBV300VT-PV | TMBV300VT-CP | НЕТ | НЕТ | |
| 4 дюйма, 3-ходовой | TMBV400VT-PV | TMBV400VT-CP | НЕТ | НЕТ | |
| ПРИМЕЧАНИЯ: 1.Показанные номера моделей относятся к уплотнениям из FKM (витон). Для уплотнений из EPDM замените второе «V» на «EP», например, MBV201VT-PV станет MBV201EPT-PV.  Уплотнения EPDM из ПВДФ для этих размеров недоступны. 2. Показанные номера моделей относятся к резьбовым соединениям. Для сокетов измените «T» на «S», например, MBV201VT-PV станет MBV201VS-PV. | |||||
Файлы CAD:
Пожалуйста, свяжитесь с нашей группой технического обслуживания по телефону 973-256-3000.
Полезные ссылки:
Шаровые краны Указатель Страница – Обзор и ссылки на все шаровые краны, приводы и аксессуары.Возможно, страница, на которой вы были до этой.
Series MBV – Клапаны True BlueBall – Ручная версия популярного шарового клапана Plast-O-Matic; Конструкция со встроенными монтажными проушинами для легкого добавления пускового механизма при необходимости. К особенностям также относится конструкция с цапфой, усиленный вал и упорная шайба из ПТФЭ. 2-ходовые и 3-ходовые конструкции. Торцевые, резьбовые, фланцевые, NPT, BSP или метрические; возможность настройки.
Серия ABV – Шаровые краны с приводом – Приводы с пневматическим или гидравлическим приводом для 2-ходовых и 3-ходовых шаровых кранов, размеры 1/2 “, 3/4” и 1 “.
Доступны модели Air x air и «отказоустойчивый» air x spring; легко преобразуется между типами. Стандартное ручное дублирование.
Серия ABR – Шаровые краны с приводом – Приводы с пневматическим или гидравлическим приводом для 2-ходовых и 3-ходовых шаровых кранов, размеры 1-1 / 4 “, 1-1 / 2” и 2 “. Воздух x Воздух и Доступны модели «безотказной работы» Air x Spring. Стандартное ручное дублирование для airx air, опционально для версии air x spring. Air x spring легко преобразуется между отказобезопасным «открытым» и отказоустойчивым «закрытым». way Ручные шаровые краны – Пояснительная страница для 3-ходовых шаровых кранов всех размеров.Это клапаны, которые служат основой для приводимых в действие пакетов, изображенных на этой веб-странице.
Серия TEBV – шаровые краны с электрическим приводом 3-ходовые шаровые краны с электрическим приводом для установок, где сжатый воздух или гидравлическая энергия недоступны или нецелесообразны.
Series TABV & TABR – Шаровые краны с приводом – Страница пояснений для трехходовых шаровых кранов с пневматическим или гидравлическим приводом, всех размеров.
Для получения информации о характеристиках приводов используйте приведенные выше ссылки для выбора соответствующего размера.
Серия LMBV – Боковой редукционный шаровой кран – Пояснительная страница для боковых редукционных шаровых кранов, которые упрощают боковые соединения.
Series Z-Vent MBV – Шаровой кран с вентиляцией для гипохлорита натрия – Шаровой кран с вентиляцией для гипохлорита натрия и других применений, склонных к дегазации.
Series LS – Предельные ограничители – Для использования с управляемыми шаровыми кранами.
Серия SW – концевые выключатели – Для использования с управляемыми шаровыми кранами.
Пневматические мембранные и шаровые клапаны – Возможно, ваше приложение требует более быстрого отключения, или вы хотите использовать давление в трубопроводе для открытия клапана, или у вас есть другие причины, по которым вам не нужен шаровой клапан. Если да, то True Blue ASO, BSD или BSR, скорее всего, удовлетворит ваши потребности.
Онлайн-калькулятор перепада давления – Позволяет легко определить вероятный перепад давления на клапане. Примечание: только для сравнения и наглядности; не следует полагаться на проектирование системы.
5 наиболее распространенных ошибок при указании клапанов
Потери давления и расход клапана – вопросы и ответы и уравнения
(Объясняет Cv и Delta P, как лучше указать клапаны и т. Д.)
Синяя стандартная линия: Превосходный привод True Blue EBVA может также использоваться с некоторыми продуктами из нашей линейки ориентированных на цену клапанов Blue Standard, таких как дроссельные заслонки, недорогие шаровые краны и т. Д.
Трехходовой шаровой кран, размер: 3 / 4 и 1 дюйм, Matrix Industrial Corporation
О компании
Год основания 2009
Юридический статус фирмы Партнерство Фирма
Характер бизнеса Оптовый торговец
Количество сотрудников от 11 до 25 человек
Годовой оборот25-50 крор
Участник IndiaMART с сентября 2015 г.
GST07ABKFM0414B1ZU
Основанная в году 2009 , «Matrix Industrial Solutions », известны своим успехом, которого они достигли благодаря производству OEM и оптовым торговым компаниям Industrial Valve and Hoses. Мы специализируемся на широком ассортименте высокоэффективных продуктов, таких как Y-образный фильтр, 5-ходовой тройник и мини-шаровой кран.Предлагаемые клапаны с максимальной эффективностью используются в нескольких отраслях промышленности. Каждый продукт производится с желанием достичь максимального уровня удовлетворения клиентов, а также удовлетворить их потребности. Для того, чтобы предоставлять продукцию премиум-качества, у нас есть опытные профессионалы, способные разрабатывать надежные и лучшие продукты с увеличенным сроком службы. Наш безупречный подход к качественному производству и своевременной доставке продукции собрал нашу огромную клиентскую базу на рынке.С момента основания наше желание предоставлять качественную продукцию в рамках бюджета; наш отдел исследований и разработок постоянно улучшает дизайн, разнообразие и качество.
Чтобы без проблем выполнять все наши бизнес-операции, мы создали для себя огромную и хорошо налаженную инфраструктуру, которая оснащена всеми новейшими машинами и разделена на несколько отделов для поддержания эффективности. Подразделения, на которые разделена наша компания, включают производственное подразделение, складское хозяйство и подразделение упаковки, подразделение маркетинга и продаж, подразделение контроля качества, подразделение исследований и разработок и подразделение логистики.Работая эффективно, эти отделы возглавляются соответствующими руководителями, которые гарантируют организованное и своевременное выполнение задач в своем отделе. Кроме того, команда, которую мы наняли, старается удовлетворить разнообразные потребности наших клиентов наиболее удовлетворительным образом.Видео компании
1/4 “(6,35 мм) латунный трехходовой клапан NPT
Наш веб-сайт автоматически собирает некоторую информацию о вас, используя фоновое локальное хранилище и
технологии хранения сеансов («Cookies») для улучшения взаимодействия с пользователем.
Файлы cookie маленькие
файлы или другие данные, которые загружаются или хранятся на вашем компьютере или другом устройстве, которые
могут быть связаны с информацией об использовании вами веб-сайта (включая определенные сторонние службы и
функции, предлагаемые как часть нашего веб-сайта). Примеры информации этого типа – ваш IP-адрес,
браузер, который вы используете, операционная система, которую вы используете, страницы веб-сайта, которые вы
посещение и детали вашей транзакционной активности, такие как сумма, дата и время для каждого
сделка.Когда мы используем файлы cookie, мы можем использовать «сеансовые» файлы cookie, которые действуют до тех пор, пока вы не закроете свой
браузер или «постоянные» файлы cookie, которые сохраняются до тех пор, пока вы или ваш браузер не удалите их. Вы можете изменить свой
настройки браузера, чтобы отказаться от использования файлов cookie.
Пиксельные теги или прозрачные GIF-файлы, также известные как веб-маяки, представляют собой прозрачные графические изображения, размещаемые на Веб-сайт. Мы используем эти элементы на нашем Сайте, чтобы позволить нам, например, подсчитывать пользователей, которые посетили те страниц или открыли электронное письмо, а также для другой связанной статистики веб-сайта (например, записи популярность определенного содержимого веб-сайта и проверки целостности системы и сервера).
Мы можем использовать сторонние компании, чтобы помочь нам адаптировать контент для пользователей или показывать рекламу или сообщения на
наш
от имени. Эти компании могут использовать файлы cookie и веб-маяки для отслеживания рекламы или обмена сообщениями.
эффективность (например, какие веб-страницы посещаются, на какие сообщения отвечают или какие
продукты
куплены и в каком количестве).
Мы используем Google Analytics, службу веб-аналитики Google Inc. («Google»), которая использует файлы cookie для
определять частоту использования определенных областей нашего веб-сайта и определять предпочтения. В
информация об использовании вами этого веб-сайта, созданная с помощью файлов cookie (включая ваши
усеченный
IP-адрес) передается на сервер Google в США и хранится там.Google будет использовать
эту информацию для анализа использования вами веб-сайта, составления для нас отчетов о деятельности и выполнения
другие услуги, связанные с использованием веб-сайта и Интернета. Google также может передавать это
Информация
третьим лицам, если это требуется по закону или в той степени, в которой третьи стороны обрабатывают эти данные на
от имени
Google.
Вы можете отключить Google Analytics с помощью надстройки браузера, если не хотите
анализ для
происходить.Вы можете скачать надстройку здесь: www.tools.google.com/dlpage/gaoptout.
Мы управляем страницами социальных сетей в сторонних сетях, и на нашем веб-сайте размещены значки социальных сетей.
Когда
вы посещаете наши страницы в социальных сетях или ссылаетесь на них, данные обрабатываются как нами, так и соответствующими социальными
медиа-провайдер. Провайдеры социальных сетей не связаны с нами, и мы не несем ответственности за
контент или политика конфиденциальности поставщиков социальных сетей.У провайдеров социальных сетей есть свои условия
из
политики использования и конфиденциальности, и мы рекомендуем вам просматривать эти политики всякий раз, когда вы посещаете их
веб-сайтах или взаимодействуют со своими платформами.
Чтобы прочитать полную Политику конфиденциальности и Положения и условия, регулирующие использование вами QRFS.com, пожалуйста,
кликните сюда.
Электромагнитные трехходовые шаровые краны, 4 дюйма для управления жидкостями
Alibaba.com предлагает широкий спектр высококачественных, эффективных и надежных. 3-ходовые шаровые краны 4 дюйма для различных типов коммерческого и личного использования. Доступные в нескольких вариантах и моделях, эти продукты идеально подходят для всех видов машин и двигателей транспортных средств, обеспечивая оптимальную производительность. Файл. 3-ходовые шаровые краны 4 дюйма Варианты , которые вы можете найти на сайте, изготовлены из прочных материалов, которые способствуют долгому сроку службы продуктов и не имеют аналогов, когда речь идет о безупречном и постоянном потоке топлива в двигатели.Возьмите эти уникальные и надежные. 3-ходовые шаровые краны 4 дюйма от ведущих мировых производителей и производителей по умопомрачительной цене.
Ищете ли вы идеальное. 3-ходовые шаровые клапаны 4 дюйма для установки в двигатель вашего автомобиля для более плавного и равномерного потока топлива или если вы ищете прочные клапаны для оросительной системы, тяжелых машин, вы можете найти на сайте несколько категорий продуктов . Широкий ассортимент. 3-ходовые шаровые краны 4 дюйма доступны на Alibaba.com совместимы как с бензиновыми, так и с дизельными вариантами автомобилей и способны создавать постоянное противодавление для безупречного впрыска топлива. Эти. 3-ходовые шаровые краны 4 дюйма – это соленоиды, изготовленные из прочных металлов, таких как железо, латунь, которые могут годами выдерживать жесткие условия эксплуатации.
Поиск надежных запчастей, напрямую влияющих на производительность машин или двигателей транспортных средств, таких как. 3-ходовые шаровые краны 4 дюйма – действительно непростая задача, однако здесь, на сайте, вам предоставляется широкий выбор поставщиков.
Эти сертифицированные продавцы хорошо зарекомендовали себя и могут предложить ваши товары премиум-класса по самым привлекательным ценам. Файл. 3-ходовые шаровые клапаны 4 дюйма могут хорошо управлять текучей средой и отделять частицы пыли и твердые частицы от топлива, обеспечивая повышенную производительность. Вы также можете настроить их. 3-ходовые шаровые краны 4 дюйма в соответствии с вашими требованиями и доступны в двух типах моделей, чтобы выдерживать низкотемпературное давление и высокотемпературное давление.
Оцените разные. 3-ходовые шаровые краны 4 дюйма Ассортимент на Alibaba.com и покупайте эти продукты в рамках своей доступности и бюджета. Эти продукты тестируются и проверяются на предмет гарантии качества и иногда предлагаются вместе с послепродажным обслуживанием, например, с гарантийными сроками. Хватайте их у ведущих. 3-ходовые шаровые краны 4 дюйма поставщиков для увлекательных сделок.
.
