Трехходовые смесительные клапаны Esbe 3F

Описание

Габаритные размеры

Документация

Аксессуары

Смесительные трехходовые фланцевые клапаны ESBE 3F

Трехходовые смесительные клапаны секторного типа Esbe 3F изготавливаются из чугуна и имеют фланцевое соединение. Клапаны данной серии обладают высокой пропускной способностью и выпускаются в размерах от DN20 до DN150.

Смесительные фланцевые клапаны 3F работают как в ручном режиме (регулировка осуществляется с помощью пластиковой ручки), так и в автоматическом. Для работы в автоматическом режиме требуется установка электропривода ESBE 90 и Seltron AVC . Данные клапаны могут использоваться для смешения или для отведения, в зависимости от схемы подключения.

Модель	Артикул	DN	Kv, м3/ч	P, бар	Вес, кг
3F-20	1110 01 00	20	12	6	3,5
3F-25	1110 02 00	25	18		4,0
3F-32	1110 03 00	32	28		5,9
3F-40	1110 04 00	40	44		6,8
3F-50	1110 06 00	50	60		9,1
3F-65	1110 08 00	65	90		10,0
3F-80	1110 10 00	80	150		16,2
3F-100	1110 12 00	100	225		21,0
3F-125	1110 14 00	125	280		27,0
3F-150	1110 16 00	150	400		37,0

Технические характеристики:

Класс давления: PN 6
Температура среды мин.

: – 10°C (антифриз)
Температура среды макс.: 110 °C
Дифференциальное падение давления: DN 20-50 макс. 50 кПа; DN 65-150 макс. 30 кПа
Утечка при закрытом клапане в % от потока: макс. 1,5%
Требуемый крутящий момент электроприводов:
до DN25 – 3 Нм
до DN40 – 5 Нм
до DN80 – 10 Нм
до DN150 – 15 Нм
Подключение: фланцевое, в соответствии с EN 1092-2

Материалы:

Корпус клапана: литой чугун EN-JL 1030
Золотник: DN 20-25 латунь CW 614N; DN 32-150 латунь CW 614N и нержавеющая сталь
Втулка: DN 20-25 пластик; DN 32-150 латунь CW 602N
Уплотнения: EPDM

Вы можете уточнить цену, наличие на складе или срок поставки на трехходовые поворотные фланцевые клапаны ESBE 3F, обратившись к нашим менеджерам по телефону (495) 774-12-86 или отправив запрос по электронной почте на адрес 7741286@mail.

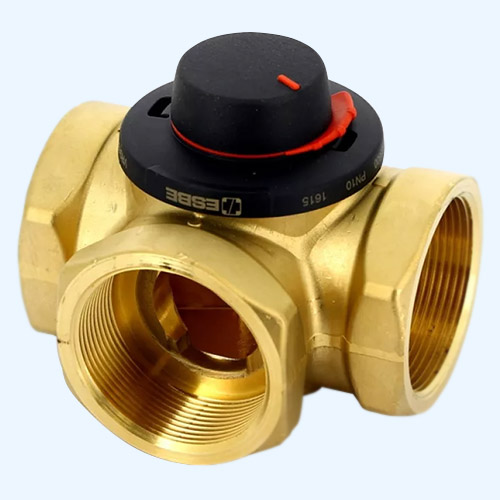

Esbe VRG 131 “32-16″ арт. 11601200 – 1” 1/4

Артикул: 1160 12 00

Изготовитель: ESBE

Цена: 4800 руб

Доставка по г. Москве в пределах МКАД: 450 руб

РосТест. Гарантия низкой цены.

Официальная гарантия производителя: 1 год

Описание

Трёхходовой смесительный клапан Esbe VRG 131 32-16 (арт. 11601200) изготавливается из коррозионоустайчивого латунного сплава, что позволяет применять его в системах водоснабжения с санитарной горячей водой. Рабочей средой может служить вода, водные расворы гликолей до 50%, а также спиртовые растворы до 28%. Клапан VRG131-32 имеет внутреннюю резьбу 1 1/4″ (условный диаметр трубопровода DN 32 мм). Пропускная способность клапана 16 м3/час. Вес изделия состаляет 950 г.

Клапан прекрасно комбинируется с приводами и контроллерами ESBE. Данный тип клапана образует уникальное соединение с приводом ARA600, обеспечивающее высокую точность и устойчивость регулирования. При этом управление может осуществляться как в ручном, так и в автоматическом режиме. Ручное управление легко производится при помощи рукоятки. Кроме того, клапан имеет ограничитель угла поворота 90°.

Сферы применения

системы горячего и холодного водоснабжения
системы отопления, в т.ч. “тёплый пол”
системы охлаждения
системы вентиляции
нагрев от солнечных панелей
зональные отопительные системы

Преимущества клапанов Esbe VRG 131

самый низкий процент утечки на рынке (
компактность и простота установки;
долговечность;
точность регулирования и отличная производительность;
системный подход: уникальная совместимость с приводами ESBE.

Совместимое оборудование

привод Esbe ARA 600
привод Esbe 90 (требуется комплект адаптеров арт.№ 16053300)
контроллер Esbe 90C
контроллер Esbe CRB 100
контроллер Esbe CRA 110

Габариты

A: 47 мм
B: 84 мм
C: 37 мм
D: 55 мм
E: 47 мм

Примеры установки (показанные примеры могут быть реверсивными)

Документация

Технический паспорт изделия (открыть PDF-файл)
Инструкция по монтажу (открыть PDF-файл)

Технические характеристики

Производитель	Esbe
Коллекция	VRG 130
Серия	VRG131
Артикул	1160 12 00
Тип	трёхходовой смесительный клапан
Среда	вода растворы гликолей до 50% растворы спирта до 28%
Рабочая температура теплоносителя	от -10°C до 110°C
Максимальная кратковременная температура среды	130°C
Крутящий момент клапана
Утечка через закрытый клапан
Максимальное рабочее давление	10 бар
Тип соединения	резьба
Вид резьбы	внутренняя Rp
Размер резьбы	1 1/4″
Диаметр условного прохода	32 мм
Механизм регулировки	рукоятка
Ограничение угла поворота	90°
Пропускная способность kvs	16 м3/час
Материал корпуса	коррозионостойкая DZR латунь
Материал золотника	износостойкая латунная поверхность
Материал штока и втулки	полифениленсульфид (PPS)
Материал уплотнительных прокладок	EPDM
Вес	950 г
Страна производства	Швеция
Страна-родина бренда	Швеция
Официальная гарантия производителя	1 год

Инструкция использования трехходового клапана esbe.

Esbe

Содержание статьи:

Монтаж клапана для котла отопления

Этот вопрос, как утверждают профессионалы, необходимо рассматривать отдельно. Главная задача монтажа заключается в исключении поступления холодного потока воды на входящий трубопровод, который подключен к отопительному оборудованию. Если не учесть это требование, то на трубах будет возникать конденсат, температурные перепады приведут к деформации в точках стыков. Если говорить о последствиях деформации, то в лучшем случае вы столкнетесь с малой течью, тогда как в худшем систему будет необходимо полностью менять

Для того чтобы не понадобился ремонт трехходового клапана Esbe, важно подключить запорную арматуру к котлу, который характеризуется перепадами температур в процессе эксплуатации. Если установить смесительный клапан, то вы сможете добиться того, что на вход оборудования не поступает вода, температура которой ниже 50 градусов

Перепад температур значительно уменьшаются, негативное воздействие холода снижается. Специалисты советуют дополнять системы, которые обустроены с использованием пластиковых трубопроводов, смесительными клапанами. В этом случае задачей выступает исключение попадания в трубопровод воды с высокой температурой. Несмотря на то что полимеры обладают множеством преимуществ, они достаточно плохо справляются с частыми перепадами температур, которые могут оказаться выше рабочих.

При воздействии таких условий система трубопровода достаточно скоро выходит из строя. Специалисты советуют выбирать продукцию компании Esbe. Трехходовой клапан, инструкция по установке которого представлена в статье, изготавливается уже давно данной фирмой. Если использовать этот элемент, то вы сможете обеспечить температурные показатели в пределах от 75 до 85 градусов, которые являются рекомендованными специалистами. Монтаж клапана позволяет справиться со многими проблемами, однако модель обязательно должна быть подобрана в соответствии с характеристиками сети, а также обладать достаточно большим проходом.

Клапаны Esbe технические особенности устройств

Клапаны Esbe – разновидности устройств, применяемых для регулировки жидкости или газа при его подаче из одной трубы в другую. Трехходовой вид клапанов отличается наличием трех соединений, которые позволяют эффективно перенаправлять потоки в системе, особенно, в случае смешения горячей и холодной воды.

Регулировку работы клапанов данного типа в пределах одной системы может осуществлять сервопривод. Данному устройству нужно уделить несколько больше внимания.

Сервопривод. Это отдельный элемент в системе, который контролирует положение клапанов. Сервопривод обычно наиболее доступен в закупке и прост в установке, потому именно его чаще всего используют при монтаже трехходового клапана.

Трехходовые клапаны Esbe модели VTA320

По конструкционным особенностям сервопривод может быт различным, чаще всего в категорию таких устройств входят модели электроприводного типа. К примеру, такой можно устанавливать с образцами vrg131. Они сегодня дают наивысшее качество и точность в обслуживании системы, потому пользуются такой большой популярностью среди потребителей.

В некоторых устройствах сервопривод, а также регулировка электроприводом не используется. В таких случаях применяются такие специальные устройства как термостатический вентиль для регулировки работы оборудования.

К таким разновидностям относят, к примеру, вентиль dn25, который может быть вмонтирована в кран без привода.

Обзор трехходового клапана Esbe (видео)

Назначение клапанов Esbe

Данная разновидность изделий может применяться в широком спектре систем, в том числе, в системах отопления, даже централизованного, горячего, холодного водоснабжения, а также кондиционирования.

Годятся данные виды клапанов для различных систем, в том числе, работающих на нефтепродуктах, газу, а также эко-топливе, в том числе, солнечной энергии или энергии ветра. Можно устанавливать данные виды оборудования, к примеру, трёхходовой поворотный вентиль vrg131, как для сетей центрального водоснабжения, так и для домашних сетей.

Подобрать изделие можно под любой кран

Важно лишь правильно выбрать тип изделия и установить его согласно рекомендациям. Также для нормально работы системы очень важно настроить сервопривод или термостатический регулятор

Тогда выбранная вами модель будет работать без сбоев, независимо от заданных технических параметров.

Вы можете подробнее прочитать про назначение и особенности .

Устройство трехходового клапана

Смесительный узел

Применение клапан esbe для теплого пола имеет свою специфику. Местом размещения смесительного узла является дополнительный контур. Коммутация с коллектором-распределителем осуществляется посредством двух точек: это позволяет теплоносителю на входе постоянно циркулировать. Поток на входе открывают только при возникновении потребности в дополнительном тепле.

Смесительный узел коммутируется с клапаном и термостатом. Учитывая зауженность всех клапанов в точке 2, насос может столкнуться с проблематикой недостаточного расхода. Для решения проблемы необходимо прожить вторую линию, уменьшающую уровень потребления электричества. Но такая потребность не всегда возникает, т.к. сечение некоторых трехходовых клапанов достаточно большое.

В ситуации, когда первая линия обладает недостаточной мощностью потока, перекрывание термостатом прохода в нужном масштабе не происходит.

Для выхода из такого положения обычно применяется два варианта действий:

Заужается вторая линия.
Монтируется балансировочный клапан.

Более эффективным считается второй способ, т.к. поток в таком случае настраивается более точно. Существует еще одна схема подключения трехходового клапана esbe для теплого пола – коммутация насоса ко второй линии: тут балансировочный кран не нужен. Это позволяет уровнять температурный режим во входном и выходном потоке.

Монтаж крана с термостатом может осуществляться в одноконтурных системах. Наиболее простая их вариация – теплый пол небольшой площади. Использовать в таком случае габаритный смесительный узел не очень практично. Более целесообразным решением будет подключение одноконтурного теплого пола. Установка трехходового клапана с терморегулятором проводится на обратной трубе, содержащей остывший теплоноситель. Благодаря термостату активизируется запорная арматура, которая увеличивает сечение. Когда труба нагревается, термодатчик это фиксирует и сокращает поток.

Необходимость использования

Эта конструкция, с одной стороны, является достаточно простой, но с другой, она призвана выполнять чрезвычайно важную задачу, являясь частью инженерных сетей. Всем известно правило о том, что спрос рождает предложение, именно поэтому на рынке сегодня можно встретить множество моделей, которые представлены всевозможными производителями. Однако превосходными эксплуатационными показателями отличаются клапаны, которые выпускаются компанией Esbe. Клапан трехходовой такого типа можно приобрести по доступной стоимости. Подтверждением этому выступают отзывы пользователей.

Подключение в смесительном узле

Если вас заинтересовала продукция Esbe, клапан трехходовой может быть вами приобретен в любом магазине соответствующих товаров. Стоит только перед этим рассмотреть, как используется кран в системе теплый пол. Применение смесительного узла позволяет создавать в системе дополнительный контур. Двумя точками он соединяется с распределительным коллектором, это позволяет обеспечить постоянную циркуляцию воды на выходе. Что касается входа, то поток обеспечивается исключительно в том случае, если есть потребность получить дополнительное тепло. Клапан с термостатом присоединяется к смесительному узлу. По той причине, что в точке находятся все клапаны, они заужены, что может стать причиной недостаточного расхода насосного оборудования. Для его увеличения необходимо создать дополнительную линию, с помощью которой можно снизить потребление электричества насосом. В процессе проведения монтажа стоит помнить о том, что вторая линия не всегда требуется. Ряд моделей клапанов обладает достаточно большим проходом. Трехходовой клапан Esbe, схема подключения которого может быть разработана на основе инструкций, представленных в статье, может предполагать недостаточную мощность потока на первой линии. В этом случае термостат не имеет возможности открыть проход необходимой величины. Данный вопрос можно с легкостью решить двумя способами: первый предполагает заужение второй линии, тогда как другой вариант заключается в монтаже на нее Последний вариант считается более продуктивным, так как позволяет настроить поток.

Трехходовые смесительные клапаны краны, вентили и приводы ESBE

Трехходовые клапаны Эсбе обычно применяются как смесительные клапаны, но могут использоваться как переключающие или разделительные. Необходимо убедиться, что номинальное давление, перепад давления и величина утечки были в допустимых пределах. Данная информация даётся на каждый клапан. Четырехходовые клапаны обычно применяются, когда требуется высокая температура теплоносителя на обратке (обычно для твердотопливных котлов). В системах с двумя источниками тепла или аккумуляционным баком клапаны помогут организовать приоритет в использования недорогого источника тепла, сохранив при этом хорошее температурное разделение в аккумуляционном баке.Принцип действия 3-х ходовых клапанов Esbe VRG130. Требуемая температура в системе достигается при помощи добавления в необходимых количествах воды, поступающей из обратного трубопровода, подаваемого к котлу.

Трехходовые клапаны Esbe VRG 131 — 139

Технические характеристики трехходовых вентилей Esbe VRG131, внутренняя резьба

Артикул	DN	Kvs	Соединение	A мм	B мм	C мм	D мм	E мм	Масса кг
11600100	15	0,4	Rp 1/2″	36	72	32	50	36	0,4
11600200	15	0,63	Rp 1/2″	36	72	32	50	36	0,4
11600300	15	1	Rp 1/2″	36	72	32	50	36	0,4
11600400	15	1,6	Rp 1/2″	36	72	32	50	36	0,4
11600500	15	2,5	Rp 1/2″	36	72	32	50	36	0,4
11600600	15	4	Rp 1/2″	36	72	32	50	36	0,4
11600700	20	2,5	Rp 3/4″	36	72	32	50	36	0,43
11600800	20	4	Rp 3/4″	36	72	32	50	36	0,43
11600900	20	6,3	Rp 3/4″	36	72	32	50	36	0,43
11601000	25	6,3	Rp 1″	41	82	34	52	41	0,7
11601100	25	10	Rp 1″	41	82	34	52	41	0,7
11601200	32	16	Rp 1 1/4″	47	94	37	55	47	0,95
11603400	40	25	Rp 1 1/2″	53	106	44	60	53	1,68
11603600	50	40	Rp 2″	60	120	46	64	60	2,3

Технические характеристики трехходовых вентилей Esbe VRG132, наружная резьба

Артикул	DN	Kvs	Соединение	A мм	B мм	C мм	D мм	E мм	Масса кг
11601500	15	0,4	G 3/4″	36	72	32	50	36	0,4
11601600	15	0,63	G 3/4″	36	72	32	50	36	0,4
11601700	15	1	G 3/4″	36	72	32	50	36	0,4
11601800	15	1,6	G 3/4″	36	72	32	50	36	0,4
11601900	15	2,5	G 3/4″	36	72	32	50	36	0,4
11602000	15	4	G 3/4″	36	72	32	50	36	0,4
11602100	20	2,5	G 1″	36	72	32	50	36	0,43
11602200	20	4	G 1″	36	72	32	50	36	0,43
11602300	20	6,3	G 1″	36	72	32	50	36	0,43
11602400	25	6,3	G 1 1/4″	41	82	34	52	41	0,7
11602500	25	10	G 1 1/4″	41	82	34	52	41	0,7
11602600	32	16	G 1 1/2″	47	94	37	55	47	0,95
11603500	40	25	G 2″	53	106	44	60	53	1,69
11603700	50	40	G 2 1/4″	60	120	46	64	60	2,3

Как работает трехходовой клапан Esbe?

Необходимая температура в системе отопления обеспечивается за счет пропорционального добавления более холодного теплоносителя к более горячему потоку теплоносителя от котла.

Как работает четырехходовой клапан?

Клапаны данного типа имеют двойную смесительную функцию, то есть более горячий теплоноситель смешивается с более холодным теплоносителем подающегося к котлу. Это позволяет поднять температуру теплоносителя в обратке (возвращающегося в котел) и снизить риск низкотемпературной коррозии, сто значительно продлевает время эксплуатации котла.

Примеры установки и гидравлические характеристики смесительных клапанов Esbe серий VRG и 3F

Esbe VRG

Esbe 3F

Обозначение смесительных клапанов и приводов Esbe

Принцип действия 3, 4, 5 ходовых и бивалентных смесительных клапанов Esbe

Преимущества сместельных клапанов Esbe

Простота установки приводов.
Компактный размер, легкость и удобство монтажа — при установке требуется минимум инструментов.
Минимальные габариты смесительных клапанов, облегчающие монтаж в стесненных условиях.
Надёжная установка клапана с внутренней резьбой. Грани для ключа шире и имеет два края вместо шести. Это обеспечивает лучший захват и меньший риск скольжения трубного ключа или накидного гаечного ключа.
Более гибкое кабельное подсоединение. Приводы поставляются в комплекте с соединительным кабелем, а также с дополнительным кабельным контактом. Преимущество в том, что можно протянуть отдельный кабель, например, непосредственно к циркуляционному насосу без подключения через центральный контроллер.
Высокая точность контроля.
Минимальная задержка и высокая точность всего цикла, от полного закрытия до полного открытия клапана, клапаны предусматривают возможность использования полного угла поворота. Такая регулировка максимально приближена к идеальной и обеспечивает повышение комфорта и снижение потребления энергии.
Клапаны компании Esbe известны своими минимальными внутренними утечками, им присуждена премия «Лучшее изделие сантехнического оборудования 2003 года».
Процент утечек снижен от 0,1 до 0,05 %. И это достигается при двойном давлении, т.е. при 100 кПа (1.0 бар). Клапан, обеспечивающий более плотное запирание, трудно найти и купить на рынке поворотных вентилей.
Легкое и удобное регулирование, высокая производительность
Надежны и имеют длительный срок службы

Что такое Kvs? Каждый смесительный клапан имеет характеристику Kvs (пропускная способность м3/ч при потере давления 1 бар). Параметр Kvs помогает определить, какой именно клапан необходим для вашей системы отопления. Определить Kvs клапана Esbe можно по графику, приведенному ниже.

Выбор размера смесительного клапана Эсбе

Подбор смесительных клапанов Esbe серий VRG и VRB для напольной или радиаторной системы отопления.Начинаем от тепловой мощности котла в кВт (для примера 25кВт). Двигаемся по вертикали до выбранного температурного режима t (для примера 15°C). Далее двигаемся горизонтально до заштрихованной области (диапазон перепада давления 3-15 кПа) и выбираем меньшее значение коэффициента Кvs (для примера 4,0). В этом случае подбираем нужный тип клапана с коэффициентом Kvs=4,0

Диапазон выбора для регулирующих/смесительных клапанов Esbe

Значение Kvs принимается для потока только в одном направленииДля 4х-ходовых клапанов справедливо двойное значение перепада давления P, указанное на графике.

Используемые материалы, требования к теплоносителю.

Клапаны серий VRG, VRB и 5MG изготавливаются из специального сплава латуни (DZR Dezincification Resistant Brass, CW 602N), обладающий преимуществами, которые невозможно достичь в конструкциях, комбинирующих литой чугун и латунь. Это позволяет использовать их для систем водоснабжения с санитарной горячей водой. Селективная коррозия латуни (из обычной латуни выделяется цинк, оставляя хрупкую, пористую медную массу) является наиболее опасным видом коррозии, приводящей к быстрому уменьшение срока эксплуатации и снижению функциональности. Покрытие внутренней поверхности вентилей и клапанов слоем DZR снижает вероятность прилипания загрязнений и осадков к клапанам, что обеспечивает снижение износа и получение более чистой воды. Сплав также содержит меньше свинца, по сравнению со многими другими изделиями. и особенно подходит для монтажа водопроводных систем холодного водоснабжения.Все остальные клапаны ESBE могут использоваться только в закрытых системах с водой, не содержащей растворенного кислорода.Для защиты от замерзания допускается использовать теплоноситель с содержанием гликоля и присадками, нейтрализующими растворенный кислород, концентрацией максимум до 50%. При добавлении гликоля к воде увеличивается ее вязкость и изменяется теплоемкость, поэтому это необходимо учитывать при выборе клапана. Если процентное содержание гликоля 30-50 %, то в этом случае необходимо выбрать другой клапан с большим на один уровень коэффициентом Kv. Более низкое содержание гликоля не влияет на действие клапана.

Особенности конструкции

Корпус устройства содержит два входных и одно выходное отверстие для поступления жидкостей и регулирующий элемент, который может быть разной конструкции (к примеру поворотный шар или ходовой шток), также место под сервопривод.

Обычно, вентиль не предназначен для того, чтобы полностью перекрыть выходной поток жидкости, а способен только контролировать пропорции смешивания жидкостей и температуру в системе. Инструкция не предполагает, но функционально, перекрыть подачу жидкости вполне возможно.

Трёхходовой вентиль определённой разновидности, который выполняет разделительные функции, может иметь поворотный сервопривод перенаправлять поток на разные трубы (тогда он называется «запорным»).

В этом случае, постепенного или плавного смешения жидкостей с контролем температуры не происходит, а сам поворотный механизм состоит из шара (как шаровый кран Бугатти).

Есть несколько его разновидностей, сообразно типу приводного механизма, выполняющих одинаковые функции:

Гидравлический поворотный привод
;
Пневматический привод;
Электрический сервопривод
.

Так, трехходовой вентиль Esbe имея сервопривод, будет предполагать собственно сам образец и совместимый с ним привод производства той же компании.

Применение клапанов для отопительных котлов

Отдельного внимания заслуживают трехходовые клапаны для котлов отопления. Они выполняют задачу по недопущению попадания остывшего теплоносителя внутрь входящего в котел трубопровода. Если этого не сделать, трубы начнут покрываться конденсатом, а в системе возникнет опасная разница температур. Это чревато деформациями стыковочных участков, самым безобидным последствием которых будет появление небольших протечек. Если вовремя не среагировать, система может полностью выйти из строя.

С особенной ответственностью следует отнестись к установке запорной арматуры в обвязку твердотопливного котла, при работе которого возникают значительные температурные перепады (прочитайте также: «»). Смесительный клапан позволяет защитить котельное оборудования от попадания внутрь него теплоносителя с температурой ниже +50 градусов. Таким образом достигается сокращение температурной разницы, что благоприятно сказывается на эффективности и долговечности системы.

Специалисты рекомендуют применять смесительные клапаны также в системах с пластиковым трубопроводом. Хотя полимерные коммуникации и обладают целым рядом преимуществ, однако частое превышение рабочих температурных параметров действует на них разрушающе. Согласно нормативам, наиболее комфортный температурный режим находится в диапазоне +75-85 градусов. Клапаны защищают пластиковые трубы от многих негативных последствий. К подбору модели устройства нужно отнестись ответственно, взяв в учет технические характеристики инженерной сети.

<br/>

Схемы подключения

Клапан трехходовой — схема включения

Практически все представленные на рынке трехходовые клапаны подключаются по одной схеме. Рассмотрим ее на примере кранов ESBE. Начнем с систем водоснабжения, так как здесь кран-смеситель используется чаще всего. Основная цель, с которой устанавливается клапан — снижение риска образования обратного потока. Между двумя потоками – с холодной и горячей водой – неизбежно будет происходить перепад давления. Он может привести к появлению обратного потока. При установке клапанов ESBE подобные казусы встречаются редко. В системах отопления клапаны ESBE применяются только в трех направлениях:

В смесительных узлах систем типа «теплый пол».
Для стабилизации температуры потока жидкости во входящем трубопроводе котла.
Для снижения подачи теплоносителя с высокой температурой от котла на трубопровод.

Клапан в смесительном узле

Рассмотрим, как используется кран ESBE в системах «теплый пол». Смесительный узел создает в системе дополнительный контур. С распределительным коллектором он соединяется двумя точками, что обеспечивает постоянную циркуляцию жидкости на выходе. На входе поток обеспечивается только в том случае, если необходимо получить дополнительное тепло. К смесительному узлу подключается клапан с термостатом. Так как в точке 2 все клапаны, в том числе и ESBE, заужены, может наблюдаться недостаточный расход насоса. Для его увеличения создается вторая линия, позволяющая снизить потребление электроэнергии насосным оборудованием. Вторая линия не всегда требуется. Некоторые модели трехходовых клапанов имеют достаточный проход.

Схема теплого пола с трехходовым клапаном

В том случае, если на первой линии будет недостаточная мощность потока, термостат не сможет открыть проход на необходимую величину. Проблема легко решается двумя способами: заужением второй линии или установкой на нее балансировочного клапана. Второй способ продуктивнее. Он позволяет точно настраивать поток. Можно подключить трехходовой клапан и по другой схеме, не требующей установки балансировочного крана. Для этого насосное оборудование подключается ко второй линии. В результате температура входного и выходного потоков сравнивается. Кран с термостатом можно устанавливать в системах с одним контуром. Самый простой пример таких систем – теплые полы в небольших помещениях. Создание здесь смесительного узла, с его немалыми габаритами, далеко не всегда оправдано. Лучше подключить теплый пол с одним контуром. Трехходовой клапан с терморегулятором устанавливается на обратку, по которой течет уже остывший теплоноситель. В этом случае термостат приведет в движение запорную арматуру, увеличив сечение и открыв поток. После нагрева трубы термодатчик считает данные и уменьшит поток.

Для котлов отопления

отопления стоит рассмотреть отдельно. Основная задача их установки — не допустить холодный поток теплоносителя на входящий трубопровод, подключенный к котлу. В противном случае на трубах начнет образовываться конденсат, а температурные перепады в системе приведут к ее деформации в местах стыков. Говорить о последствиях подобных деформаций не приходится. В лучшем случае образуется небольшая течь, в худшем – систему придется полностью менять.

Трехходовой клапан в системе отопления

Особенно важно подключение запорной арматуры к твердотопливным котлам, отличающимся существенными перепадами температур во время работы. Подключение смесительного клапана позволяет добиться того, что на вход котельного оборудования не поступит жидкость, температура которой ниже 50 градусов

В результате перепад температур уменьшается, негативное воздействие холода со всеми вытекающими последствиями снижается. Рекомендуется установка смесительных клапанов в системах с пластиковым трубопроводом. Здесь цель – не допустить попадания в трубопровод теплоносителя высокой температуры. При всех преимуществах полимеров, они плохо выдерживают частое повышение температур выше рабочих параметров. В таких условиях работы трубопровод быстро разрушается. Рекомендованные специалистами температурные показатели составляют диапазон от 75 до 85 градусов. Установка клапанов позволяет решить многие проблемы, но модель должна быть подобрана в точном соответствии с техническими характеристиками инженерной сети, и должна иметь достаточный проход.

Особенности конструкции трехходового клапана ЭСБЕ

Регулировка трехходового клапана осуществляется при помощи штока или шара. В первом случае регулировочный элемент перемещается в вертикальном направлении, во втором – вокруг своей оси. Данный элемент двигается таким образом, что полное перекрывание потока рабочей жидкости не происходит: он лишь смешивается и перенаправляется. Простейшим примером такого приспособления является обычный кран. Его сильная сторона – простая конструкция и невысокая стоимость; слабая – невозможность получения стабильной температуры на выходе. При всех своих недостатках краны широко используются в системах «теплый пол».

Если в конструкцию обычного крана ввести электрический привод, то тем самым удастся заметно увеличить его функциональность: прибор получит возможность регулировать температуру жидкой среды в автоматическом режиме. Задача простых балансировочных клапанов заключается в настройке сечения под протекание рабочего потока.

Работа прибора происходит примерно так:

При повороте рукоятки наполовину два потока равномерно перемешиваются, что обеспечивается равенством входных клапанов.
Если повернуть рукоятку до конца, произойдет поджимание первого клапана, из-за чего жидкий поток полностью перекрывается.

У наличествующих в продаже моделей повороты ручек могут несколько отличаться, что никаким образом не отражается на принципе работы устройств.

Основные разновидности

Трехходовые клапаны бывают трех типов:

Гидроприводные.
Электроприводные.
Пневмоприводные.

Приборы с электроприводом (к примеру, модель ESBE) немного отличаются по своему принципу работы. Электрический придаток действует здесь, как обычный термостат: благодаря ему потоки не просто смешиваются, но и удерживаются в нужном температурном режиме. Во время понижения или повышения температуры осуществляется автоматическое изменение положения запорной арматуры. Как результат, сечение прохождения потока увеличивается или уменьшается. Параллельно происходит изменение сечения на участке входа холодного потока, что позволяет сообщить воде на выходе стабильную температуру. При этом трехходовой эсбе клапан полностью обходится без контроля со стороны человека: управление оборудованием ложится на автоматику.

Клапан ESBE с электроприводом и термостатом с успехом может применяться в отопительных системах и в горячем водоснабжении. Строго говоря, таким краном можно оснащать трубопровод любого типа, где требуется смешать два потока жидкости и поддержать стабильную температуру. Даже у самых качественных и надежных моделей трехходового клапана с термостатом есть один общий для изделий данного типа недостаток: входные точки, через которые поступает жидкость, сильно сужены. Как следствие, это провоцирует рост гидравлического сопротивления.

Подобные краны отлично подходят для водопроводов. Клапанами ESBE часто комплектуются теплые полы, хотя при этом и применяют специальную схему подключения. Наряду с упомянутыми выше модификациями в продаже можно встретить трехходовые термостатические клапаны. Несмотря на видимую схожесть этих приборов, их функции во многом отличаются. В термостатических разновидностях применяются термостаты с датчиком выносного типа. Кроме того, принцип работы здесь тоже другой.

Приобретая такую конструкцию, важно протестировать на предмет зауженности вторую точку, в противном случае могут возникнуть сложности работы прибора из-за большого гидравлического сопротивления. Если подобный дефект будет обнаружен, проблему можно решить установкой смесительного клапана в дополнительный контур.

Плюсы применения именно этого вида клапанов

Среди главных преимуществ установки именно продукции компании Esbe нужно назвать:

Простоту в монтаже данного вида комплектующих, возможность устанавливать образцы фактически в любую систему.
Широкий температурный диапазон работы, особенно, для таких моделей, как поворотный кран vrg131.
Универсальность в применении – могут использоваться в сетях с различной нагрузкой.
Отсутствие необходимости в обслуживании таких образцов при правильной установке подобного оборудования.
Возможность использования с любым приводом Esbe, имеющим нужные технические характеристики.
Наличие в некоторых деталях так называемой функции защиты от ожога
– автоматического прекращения подачи горячей воды в том случае, если в систему перестала поступать холодная.

Клапаны Esbe технические особенности устройств

Регулировку работы клапанов данного типа в пределах одной системы может осуществлять сервопривод.
Данному устройству нужно уделить несколько больше внимания.

По конструкционным особенностям сервопривод может быт различным, чаще всего в категорию таких устройств входят . К примеру, такой можно устанавливать с образцами vrg131. Они сегодня дают наивысшее качество и точность в обслуживании системы, потому пользуются такой большой популярностью среди потребителей.

В некоторых устройствах сервопривод, а также регулировка электроприводом не используется.
В таких случаях применяются такие специальные устройства как для регулировки работы оборудования.

К таким разновидностям относят, к примеру, вентиль dn25, который может быть вмонтирована в кран без привода.
