Какую трубу выбрать для теплого пола

Традиционные батареи отопления постепенно уходят в прошлое. А при выборе системы отопления для новой городской квартиры или загородного коттеджа многие отдают предпочтение теплому полу. Такая конструкция более удобна и незаметна, в отличие от обычных радиаторов.

Полы с электрическим и водяным подогревом. В связи с ростом цен на электроэнергию чаще всего устанавливается последний вариант. Но прежде чем купить трубы для водяного теплого пола, необходимо знать, какому типу отдать предпочтение. Эта статья расскажет, какие трубы больше подходят для системы теплого пола.

Разновидности труб в зависимости от материала изготовления

Чтобы понять, какую трубу использовать для водяного теплого пола, следует рассмотреть основные разновидности. Так производятся изделия из меди, металлопластика, полипропилена и сшитого полиэтилена.

Медные трубы

Медная магистраль признана лучшим материалом для организации систем водяного отопления. Именно медные трубы считаются самыми прочными. Но, помимо этого, у этого типа трубопровода есть масса других преимуществ.

Среди основных достоинств этого металла:

  1. Высокая износостойкость. Материал не портится под воздействием агрессивных сред.
  2. Отличная теплопроводность.
  3. Гибкость. Обычно используют отожженную медную трубку.
  4. Долговечность. Медный теплый пол прослужит десятилетиями.

Основным минусом для пользователей является то, что цены на медные трубы теплого пола очень высоки. Хотя, учитывая долгий срок службы, стоимость вполне оправдана. К недостаткам магистралей из этого материала можно отнести то, что для монтажа нужна специальная техника. Поэтому вряд ли у вас получится провести установку самостоятельно. Работу должен выполнять профессионал.

Трубы металлопластиковые

Большой популярностью также пользуется металлопластиковая труба для теплого пола, состоящая из двух слоев полимера с алюминиевой прослойкой. Трубы из такого материала пользуются наибольшей популярностью у владельцев благодаря доступной стоимости, а также ряду других преимуществ.

Продукт имеет следующие преимущества:

  • Хорошая теплопроводность. Это достигается за счет алюминиевой прослойки.
  • Конструкция надежно защищена от различного рода повреждений благодаря полимерным слоям.
  • Наличие. Стоит отметить, что цена металлопластиковой трубы для теплого пола вполне приемлема.
  • Установка достаточно проста. Трубопровод хорошо гнется. Поэтому очень удобно использовать этот материал в системе водяных полов.
  • Коэффициент литейного расширения металлопластика низкий. А это предотвращает износ лески, разрушение стяжки.

Безусловно, по сравнению с традиционными пластиковыми или медными аналогами металлопластиковые трубы обладают лучшими характеристиками. Поэтому многие продавцы на вопрос клиента, какая лучше труба для водяного теплого пола, отвечают, что она из металлопластика. Но здесь важно помнить, что эксплуатационные параметры этих изделий сильно зависят от того, насколько качественным был использован клеевой компонент. Производители же часто стараются сэкономить на клеевом составе.

Трубы полипропиленовые

Трубы полипропиленовые дешевые. Но они редко используются для оборудования теплого пола. По теплопроводности изделие аналогично металлопластиковым линиям. Но у него плохая эластичность. Такие трубы можно сгибать не более чем на 8 радиусов. А для системы теплоснабжения это существенный недостаток.

Трубы из сшитого полиэтилена

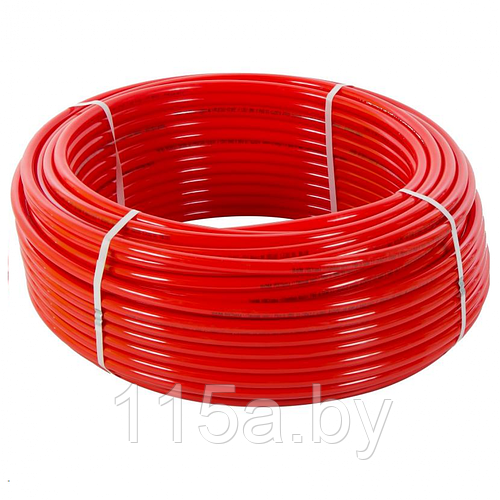

Достаточно хорошо себя зарекомендовала труба из сшитого полиэтилена для теплого пола, обладающая рядом положительных характеристик. Например, изделие отличается высокой прочностью, не изнашивается, не боится царапин, не трескается, устойчиво к перепадам температур. Конечно, качество во многом зависит от степени и способа сшивания.

Плотность хорошей сшивки полимерных лесок колеблется от 65 до 80%. Чем выше плотность изделия, тем выше качество и долговечность. Соответственно, цена трубы из сшитого полиэтилена для теплого пола также будет выше. Трубы с кислородной подушкой – отличный выбор.

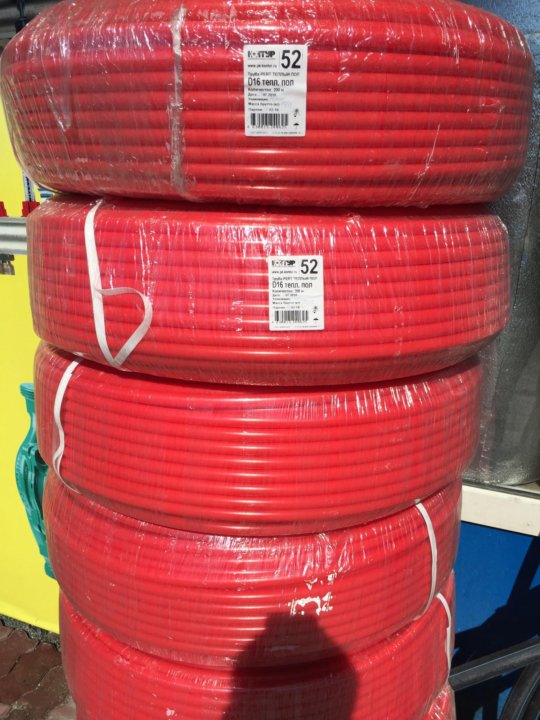

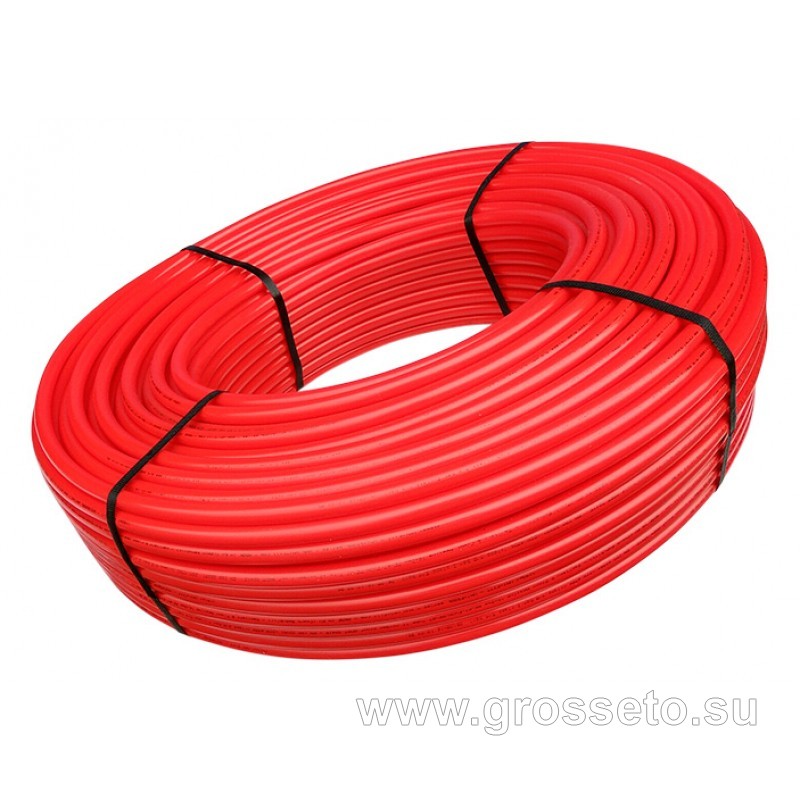

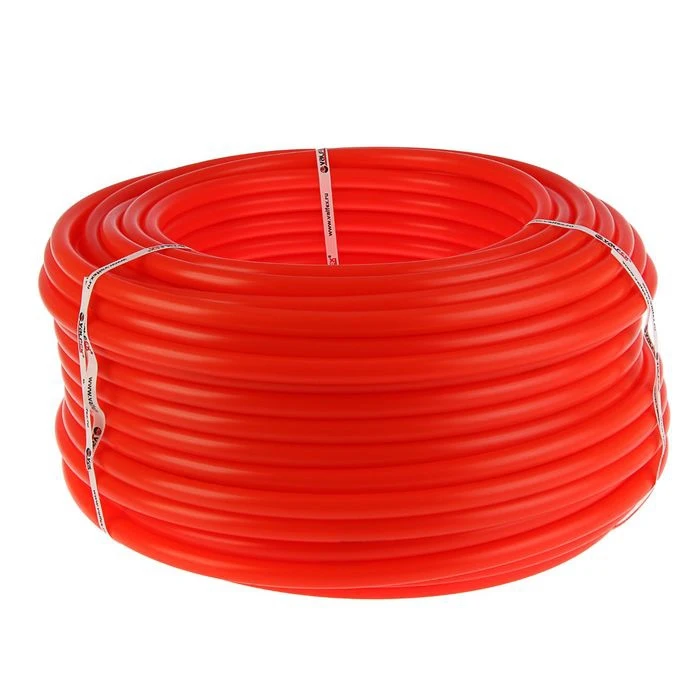

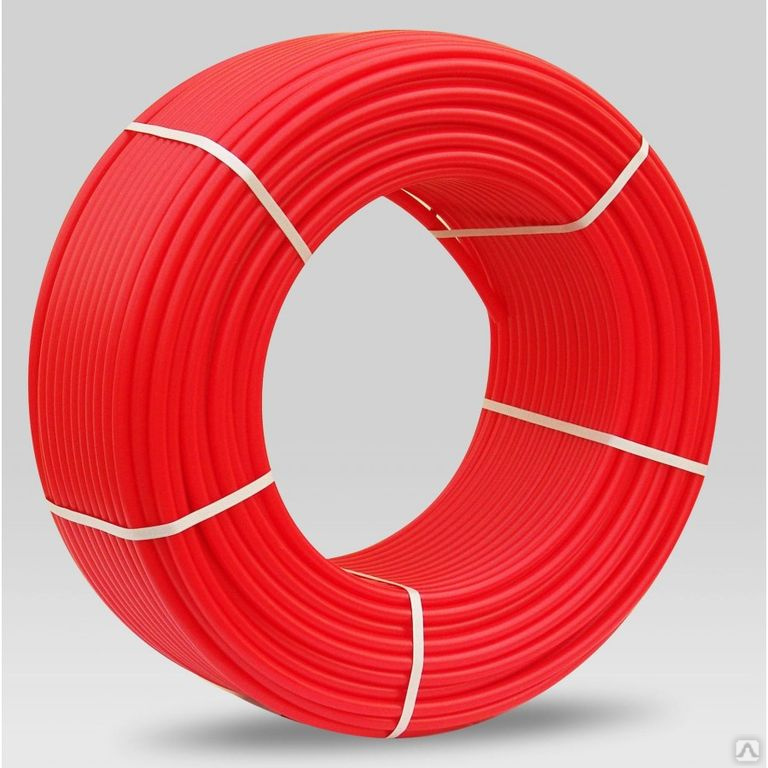

Также следует отметить трубу перт для систем теплого пола, которая обладает повышенной термостойкостью, имеет кислородный барьер из этиленвинилового спирта. Изделие характеризуется высоким уровнем защиты от механических повреждений.

Типы труб для водяного теплого пола

Трубы для теплого пола можно разделить на две группы:

  1. Металлические.
  2. Полимер.

Ко второй группе также относятся трубы с металлическим экраном.

Трубы металлические

Трубы медные … Это самый дорогой, но и самый проверенный вид труб. Имеют ряд неоспоримых преимуществ:

  • Отличная пластичность.
  • Самая высокая теплопроводность.
  • Инерция.

Из этих данных следует способность переносить промерзание, укладка с малым радиусом изгиба (от 4ᴓ труб), а главное, возможность использовать трубы меньшего диаметра. Ведь медь обладает самой высокой теплопроводностью. Единственный недостаток медных труб – цена. 1 п.м. труба ᴓ 12 мм, стоит около 200 руб. Есть вариант использования медной трубы в полиэтиленовой оболочке. Его цена на 12-15% ниже. Дополнительно при использовании таких труб требуется защита от блуждающих токов. Но если все сделать правильно, то и ваши внуки в старости будут ходить по этому теплому полу.

Гофрированная нержавеющая сталь. Эти трубы появились на рынке относительно недавно, около 10 лет назад, и имеют очень небольшое распространение. Но тем не менее они заработали себе достойную репутацию. Также они обладают высокой теплопроводностью и уникальной гибкостью (гибка из 3 ᴓ трубы). И что немаловажно, подделок на рынке пока нет, потому что процесс их изготовления слишком сложен. Их стоимость почти в два раза ниже, чем у медных труб. Качественная гофрированная труба для теплого пола из нержавеющей стали от лидера данного сегмента рынка «КОФУЛСО» будет стоить 80-85 р/м. на ᴓ15 мм. Если не брать во внимание относительно высокую цену, то единственный их недостаток – необходимость устраивать защиту контура водяного теплого пола от электрохимической коррозии.

Трубы полимерные

В связи с тем, что теплоноситель в контуре теплого пола не должен нагреваться выше 30°С, на диапазон рабочих температур обращать внимание не будем.

Трубы полипропиленовые … Доступны три модификации:

A. PPH = гомополимер;

Б. ППБ – блок-сополимер;

B. PPRC представляет собой полимер пропилена и этилена.

Для качественной системы водяного теплого пола подходят только трубы PPRC со сплошным армированием алюминиевой фольгой. И вот причины. Сплошное армирование исключает газопроницаемость. А это очень важный параметр. В основном перфорированную арматуру внедряли турецкие производители для облегчения процесса сварки. А стеклопластиковая арматура никак не влияет на параметр газопроницаемости. Особенно привлекательна в трубах PPRC доступная цена ≈ 50р/м (ᴓ20 мм). Хотя это выше, чем у труб PPH и PPB.

Но у пропиленовых труб есть огромный недостаток – эластичность. Изгиб этих труб возможен только на специальном оборудовании, при этом радиус изгиба составляет 8 ᴓ трубы. Также полипропиленовые трубы имеют очень низкую теплопроводность. То есть передача тепла от теплоносителя к стяжке будет крайне медленной, что повысит инерционность системы.

Трубы металлопластиковые

По цене они самые доступные. А по гарантированному сроку службы самые недолговечные. Вполне комфортно, если учесть простоту монтажа , низкую кислородопроницаемость, малый радиус изгиба (6 ᴓ труб). Но все это касается фирменных металлопластиковых труб. А рынок сейчас просто пестрит подделками. Вот несколько моментов, на которые следует обратить внимание при покупке:

  1. Внутренний и внешний слои полимера имеют одинаковую толщину;
  2. Арматура расположена строго по центру;
  3. Фольга приварена встык!
  4. Четкая и разборчивая надпись на трубе с указанием номера партии, производителя;
  5. Покупайте товары в надежных магазинах;
  6. Требуйте сертификат качества именно на эту партию труб.

ВАЖНО: Эти требования относятся ко всем пластиковым трубам.

Трубы полиэтиленовые

Для организации теплых водяных полов подходят полиэтиленовые трубы только двух видов:

  1. ПЕРТ;
  2. Полиэтилен.

Эти трубы сделаны из того же мономера, этилена, но с другим подходом. При изготовлении труб PERT в процессе полимеризации в реакционную массу добавляют микроскопические фракции предельных углеводородов с числом атомов углерода от 7 до 10. Это приводит к образованию поперечных связей между слоями олигомеров.

Такого же эффекта можно добиться в уже готовом изделии, если облучить его мощным потоком электронов (PEX c ) или обрабатывать химическими веществами при повышенном давлении (PEX a , PEX b , PEX d ). При таком подходе получаются трубы PEX. Нижние индексы указывают на различные реагенты, используемые для образования дополнительных связей.

По своим свойствам эти трубы примерно эквивалентны , но преимущество все же за PERT. Ведь его свойства врожденные, а не приобретенные. Гарантийный срок службы от 80 лет. Они не боятся замерзания, химически инертны, относительно легко поддаются сварке. Единственный их недостаток – довольно высокая эластичность. Поэтому они требуют надежной фиксации при укладке на пол. Цена за 1 погонный метр трубы ᴓ 20 мм: PEXc – 70 руб., PERT – 85 руб.

Важно: при выборе полиэтиленовых труб для водяного теплого пола обращайте внимание на наличие маркировки «EVOH» (кислородонепроницаемая мембрана).

Существующие нюансы при выборе товара

Итак, магистраль для организации системы теплоснабжения может использоваться разных типов. Но как выбрать трубы для теплого пола, какие лучше всего подходят? Ответ во многом зависит от бюджета потребителя. А также от прогнозов проживания в том или ином доме.

Если здание надежное и в ближайшие десятилетия переезд не планируется, целесообразно остановиться на медных трубах.

Да, они дорогие. Но проложив такие коммуникации, можно забыть о необходимости ремонта, замены деталей системы. Если бюджет небольшой, то можно купить трубу для теплого пола из металлопластика. Для монтажа таких изделий не требуется специального оборудования. И расход материалов минимальный. Выбор также зависит от типа используемой охлаждающей жидкости. Так, если предполагается использование антифриза, лучше приобрести трубы из сшитого полиэтилена или полиэтилена термостойкого класса. Эти варианты отличаются высокой устойчивостью к влиянию агрессивных сред.

Ниже приведены советы, как выбрать трубу для теплого пола, чтобы покупка в будущем не разочаровала:

  1. Предпочтение следует отдавать вариантам с максимальным уровнем теплоотдачи. Этот показатель влияет на то, насколько хорошо будет отапливаться квартира.
  2. Сила тоже важна. Чем она выше, тем большее давление может выдержать труба. Прочность также влияет на способность изделия правильно работать при высоких температурах.
  3. Необходимо обратить внимание на минимальный радиус, по которому можно согнуть трубопровод, не повредив его. Хорошая гибкость продукта значительно упрощает процесс установки.
  4. Труба должна иметь низкий коэффициент расширения. От этого зависит качество.
  5. Важно, чтобы продукт был экологически чистым и не выделял токсичных веществ. А также имел длительный срок службы. Труба заполняется стяжкой. И заменить его будет очень дорого. Да и хлопотно. Поэтому долговечность – очень важный параметр.

Конечно, какую трубу выбрать для теплого пола, решать потребителю. Но, принимая во внимание вышеизложенные рекомендации, выбрать качественное и долговечное изделие будет гораздо проще.

Варианты выбора

Трубы для водяного теплого пола, используемые для создания системы, должны соответствовать определенным характеристикам. Без их учета установка затруднена, и система может не оправдать ожиданий. Выбор трубы для теплого пола осуществляется после определения мощности системы. Это нужно для того, чтобы ориентироваться в диаметре, который коррелирует с расходом теплоносителя по системе.

При выборе трубы для водяного теплого пола используются следующие параметры:

  • Материал , из которого изготовлены трубопроводы. От этого зависят физико-механические характеристики системы, особенности монтажа и возможность применения в конкретных условиях.
  • Диаметр . От него зависит скорость движения теплоносителя, а также гидравлическое сопротивление, которое напрямую влияет на выбор насоса. Диаметр трубы для теплого пола, который чаще всего используется на практике, составляет 16, 20, 25, 32 мм. В большинстве случаев достаточно 16 или 20 мм.
  • Рабочая температура теплоносителя . Этот параметр важен не только для теплотехнических расчетов, но и для определения пригодности трубы. Каждый тип трубопровода имеет рабочие и кратковременные максимальные температуры, при которых его характеристики не изменяются.
  • Максимальное давление … Поскольку теплые полы используются не только в частных домах, но и в многоэтажных домах, в некоторых случаях для работы требуется высокое давление. Обычно в частных домах трубопроводы рассчитаны на давление до 6 бар, а в многоэтажных до 10 бар. Помимо самого материала давление зависит от толщины стенки – 2,0, 3,0, 3,5 мм.

Если большая часть описанных характеристик зависит от параметров и особенностей системы, то на выбор конкретного материала больше влияют предпочтения установщиков или заказчика, а также ценовой фактор.

Сколько будет стоить купить трубы?

Для многих пользователей, которые планируют купить трубу для водяного теплого пола – решающим фактором при покупке является цена. Но здесь важно не гнаться за дешевыми моделями неизвестных фирм.

Цены на трубы для систем отопления зависят от технологии производства, используемого материала, диаметра изделия, страны происхождения, марки.

И действительно качественная связь вряд ли будет иметь низкую стоимость. Товар не покупается на год или два. А частые ремонты обойдутся хозяину дома очень дорого. Ведь кроме покупки и замены отдельных частей системы придется еще и демонтировать напольное покрытие. Поэтому, решая, какие трубы лучше для теплого пола – цена должна иметь второстепенное значение.

Коммуникации для теплого пола в среднем стоят не менее 70-80 рублей за метр квадратный. Медные модели считаются самыми дорогими. Так цена медной трубы для теплого пола от 500 рублей за метр. Поэтому медные коммуникации применяют крайне редко, в тех случаях, когда необходимо создать в контуре высокую температуру или высокое давление.

Трубы какого диаметра использовать для водяного теплого пола.

Практически всегда перед началом монтажа теплого водяного пола встает вопрос о диаметре труб, которые необходимо использовать.

Таблица диаметров труб для теплого пола

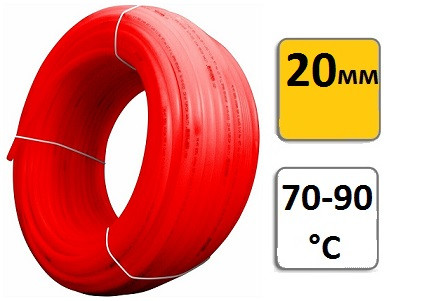

Для укладки теплого пола используются трубы диаметром 16 и 20 мм.

Почти всегда контур прокладывается трубами 16 мм.

Диаметр трубы 20 мм. необходимо укладывать на участках свыше 100-120 мм.

Трубы диаметром 20 мм. используется в тех случаях, когда теплый пол будет основным источником тепла.

Обзор популярных производителей

Сегодня на рынке отопительного оборудования представлены различные виды труб от разных производителей. Рассмотрим наиболее популярные варианты более подробно.

Valtek

Большой популярностью пользуются многослойные металлопластиковые трубы VALTEC. Продукт изготовлен на основе технологии сшитого полиэтилена. Материал обладает высокой устойчивостью к механическим повреждениям и имеет высокую термостойкость. Степень гидравлического сопротивления достаточно низкая. Трубы не подвержены коррозии. Электрически инертен. Срок службы превышает 50 лет. Цена изделия около 60 рублей за метр.

Rehau

Rehau – одна из ведущих компаний на рынке производства трубопроводов для систем водяного типа. В качестве материала компания использует сшитый полиэтилен и полипропилен. Труба для теплого пола Rehau обладает высокими стандартами качества и уникальными свойствами. Изделие отличается высокой прочностью, абсолютно безопасно. Также характеризуется устойчивостью к температурным колебаниям. После деформации изделие способно восстановить свою первоначальную форму и все параметры. Стойкость к коррозии и накипи также можно отнести к списку достоинств, присущих трубам этого производителя.

Кроме того, цена труб Rehau для теплого пола вполне приемлема для большинства потребительских групп – около 90 рублей за метр. Конечно, все зависит от диаметра, толщины стенки. Так изделие диаметром 20 и толщиной стенки 2 мм обойдется покупателю примерно в 110 рублей за метр. А вот труба Рехау 16 для теплого пола уже будет стоить немного дешевле: около 75 рублей за метр.

Giacomini

Довольно популярны также трубки итальянской фирмы Giacomini. Изделия изготавливаются из сшитого полиэтилена. Трубы отличаются отличной гибкостью. А благодаря гладкой внутренней поверхности вероятность образования накипи или налипания сведена к минимуму. Коммуникации этого бренда достаточно долговечны: при правильном монтаже они могут прослужить более полувека. К тому же цена трубы для водяного теплого пола очень доступная: всего 45 рублей за метр.

Конечно, на рынке есть много более доступных моделей китайского производства. Но лучше их не покупать. Продукцию малоизвестных фирм тоже не стоит выбирать. Первым критерием при выборе должно быть качество.

Как рассчитать расход трубы?

В среднем расход трубы теплого пола на 1 м2 составляет 5 погонных метров изделия. Этот способ считается самым простым. Зная площадь квартиры, можно просто рассчитать необходимое количество труб. Определить необходимое количество труб для оборудования теплого пола можно по специальной формуле. Для этого нужно знать шаг укладки и площадь помещения. Площадь следует разделить на шаг укладки и умножить на запас трубы на отвод (1. 1). Также при расчетах важно не забыть прибавить количество метров от пола до коллектора и обратно.

Если в помещении будет габаритная техника, мебель, то под эти предметы нельзя прокладывать трубы. В результате площадь будет уменьшаться. Также от стен следует отступить около 20 см. Все это необходимо учитывать при расчете общей площади теплого пола.

Таким образом, существует три вида труб, которые можно использовать при организации системы водяного теплого пола. Лучшим вариантом, безусловно, считаются медные коммуникации. Но их стоимость чрезвычайно высока. Поэтому, если в контуре не планируется создание высокого давления, высокой температуры, рекомендуется использовать металлопластиковые изделия или трубы из сшитого полипропилена.

Определившись с материалом труб, следует рассчитать необходимое количество изделия. Сделать это достаточно просто, ведь существует специальная формула. Проложить коммуникации для системы теплого пола можно самостоятельно. Главное иметь навыки, опыт и четко следовать инструкции.

ЛЮБИМОЕ ЧИТАТЕЛЕМ ИЗ АРХИВА HPAC: Варианты трубок

Большинство ранних систем водяного отопления были спроектированы на базе паровых котлов. В то время варианты трубопроводов ограничивались в основном черным чугуном и сталью с резьбой. По мере того, как рынок развивался и включал системы на основе пара и жидкой воды, жесткие железные и стальные трубы оставались основным продуктом. По сути, они были единственными материалами, доступными для трубопроводов таких систем. На рис. 1 показана типичная конструкция системы 1949 года, основанная на использовании жестких железных или стальных труб.

За последние 50 лет высокая стоимость квалифицированной рабочей силы, энергии и транспорта, а также сжатые сроки строительства привели к значительному сокращению количества труб из черного чугуна и стальных труб с резьбой сортамента 40, используемых в небольших гидравлических системах. Это не отражение качества материала, это просто реалии рынка.

МЕДНАЯ ТРУБКА

Считается, что медные трубы впервые использовались для подачи воды внутри великих пирамид Египта более 5000 лет назад. Массовое производство медных труб восходит к началу 1900-х годов. Его использование для водяного отопления расцвело во время жилищного бума после Второй мировой войны. Как жесткая, так и отожженная (мягкая закалка) медь быстро стали предпочтительными трубами для жилых и небольших коммерческих гидравлических систем в Северной Америке.

Тип медных труб, используемых в водяных системах отопления, соответствует стандарту ASTM B88. Он доступен с тремя толщинами стенок, обозначаемыми как типы K, L и M. Все три толщины имеют одинаковый наружный диаметр, который в точности добавляется к их номинальному размеру трубы. Это делает все три типа совместимыми с одними и теми же фитингами и клапанами. Относительно низкое давление, используемое в гидравлических системах, позволяет использовать самый тонкий тип (тип M) в большинстве ситуаций.

Однако некоторые коды требуют типа L для любого трубопровода питьевой воды.

До последнего десятилетия медные трубки в основном соединялись мягкой пайкой с использованием припоя 50/50 олово/свинец. В большинстве юрисдикций этот метод соединения все еще можно использовать для трубопроводов, по которым подается непитьевая вода.

Однако в настоящее время большинство норм требует использования припоев, не содержащих свинца, для всех медных труб, по которым подается питьевая вода. В США все клапаны и другие компоненты, используемые в системах питьевой воды, должны быть классифицированы как не содержащие свинца к январю 2014 года.

Медные трубки остаются основным продуктом для небольших гидравлических систем, но за последние два десятилетия произошли некоторые изменения. Во-первых, медные трубы в настоящее время используются в основном в машинном отделении и некоторых частях распределительной системы, а не являются единственным типом труб в системе. Это связано с более широким использованием полимерных трубок, таких как PEX, для самых разных систем излучающих панелей.

Во-вторых, новые «беспламенные» методы соединения, такие как запрессовка, показанная на рис.0297 Рисунок 2 привлекли внимание многих установщиков. Эти методы сократили или в некоторых случаях исключили использование мягкой пайки в качестве метода соединения.

Медные трубы известны своей относительно высокой коррозионной стойкостью и отличной теплопроводностью. Он остается стандартным материалом для ситуаций, когда требуется высокая скорость теплопередачи, например, от элемента в плинтусе из ребристых труб. Медь также остается высоко ценимым товаром во всем мире, и ее текущая цена отражает рыночный спрос. Этот спрос и цены также стимулировали разработку широкого спектра трубных изделий на полимерной основе для использования как в гидравлических системах, так и в системах распределения питьевой воды.

СШИТЫЙ ПОЛИЭТИЛЕН

В начале 1980-х трубы из сшитого полиэтилена (PEX) попали из Европы в Северную Америку. Сначала его обычно рассматривали как продукт, предназначенный только для использования в системах лучистого теплого пола. Сегодня трубы PEX широко признаны универсальным материалом для трубопроводов с широким спектром применения как в гидравлике, так и в распределении питьевой воды.

Большая часть труб PEX, используемых в гидравлических системах Северной Америки, соответствует стандарту ASTM F876/877. Он обычно доступен с номинальными размерами от дюймов до двух дюймов и с номинальным давлением и температурой 80 фунтов на квадратный дюйм при 200F и 100 фунтов на квадратный дюйм при 180F. Тип PEX, используемый в большинстве гидравлических систем с замкнутым контуром, известен как «барьерный PEX». Он имеет тонкий слой соединения под названием EVOH (этиленвиниловый спирт), который значительно снижает скорость диффузии молекул кислорода через стенку трубы. Это снижает вероятность кислородной коррозии компонентов из черных металлов, таких как чугунные циркуляционные насосы или стальные расширительные баки.

PEX-AL-PEX

Другой популярный материал для гидравлических труб, часто называемый «композитной» трубой, соединяет внутренний и внешний слой PEX с алюминиевой сердцевиной. Алюминий защищен от контакта с жидкостью внутри трубы, а также с материалом, в который заделан или иным образом окружен трубопровод. Алюминиевый сердечник обеспечивает структурное свойство, которое значительно снижает линейное расширение PEX-AL-PEX по сравнению с PEX. Это также помогает трубе оставаться в форме, в которую она согнута, и служит отличным барьером для диффузии кислорода.

PEX-AL-PEX производится в соответствии со стандартом ASTM 1281 и имеет номинальное давление/температуру 125 фунтов на кв. дюйм при 180°F и 110 фунтов на кв. дюйм при 210°F. Он обычно используется в излучающих панелях, особенно в тех, которые включают алюминиевые пластины для рассеивания тепла.

Также легко адаптируется к плинтусам, панельным радиаторам и конвекторам. На рис. 3 показана трубка PEX-AL-PEX диаметром ½ дюйма, установленная в сочетании с алюминиевыми теплорассеивающими пластинами для лучистого потолка.

Доступен широкий ассортимент фитингов для труб PEX и PEX-AL-PEX, которые можно адаптировать к резьбовым фитингам и клапанам, а также к другим типам трубок. Одним из примеров является паянное колено от ½” PEX-AL-PEX до ¾”, показанное на рис. 4

. Это позволяет PEX-AL-PEX выдвигаться из пола и соединяться с медной трубкой ¾ дюйма внутри типичного плинтуса с ребристыми трубками. Так же есть отверстие для вентиляционного отверстия.

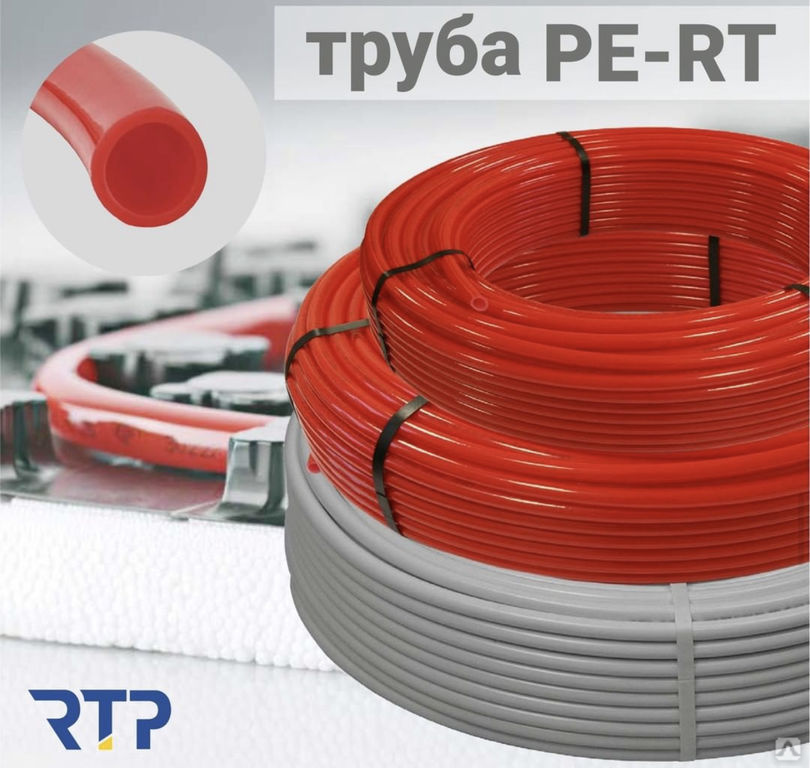

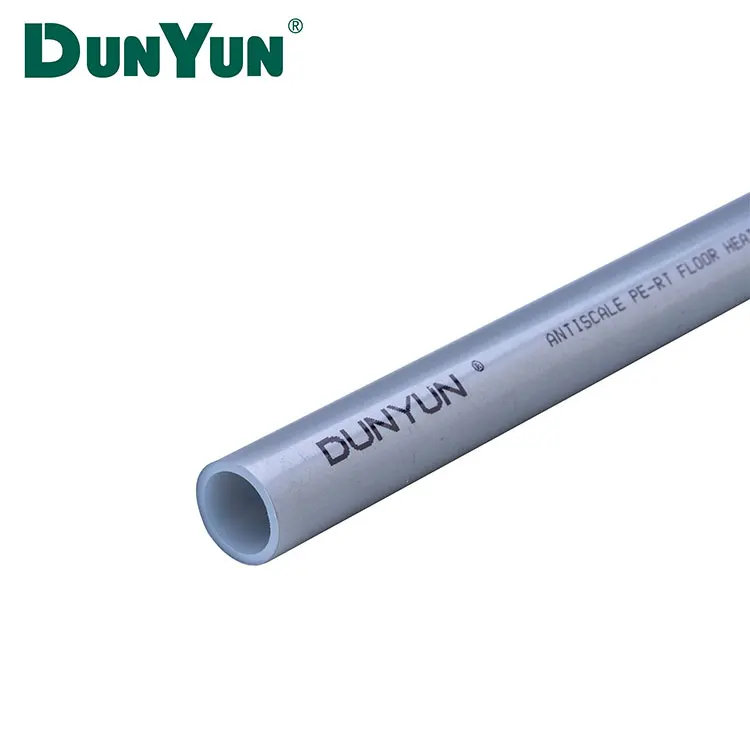

PE-RT

Относительно новый продукт в Северной Америке, PE-RT обозначает полиэтилен повышенной температуры. Используемый более 20 лет в Европе, PE-RT сертифицирован в соответствии с ASTM F2623 и обеспечивает номинальное давление/температуру 160 фунтов на квадратный дюйм при 73F и 80 фунтов на квадратный дюйм при 180F. Трубки PE-RT доступны с барьером для диффузии кислорода для закрытых гидравлических систем. Он доступен в размерах от дюймов до номинального внутреннего диаметра в один дюйм.

Одно из ключевых различий между PE-RT и PEX заключается в том, что PE-RT является термопластом, а PEX — термореактивным полимером. Термопласт можно нагреть и расплавить, тогда как термореактивный полимер нельзя.

Это позволяет соединять PE-RT с совместимыми полиэтиленовыми фитингами с помощью раструбной сварки. Внешняя поверхность трубы и внутренняя поверхность фитинга одновременно нагреваются с помощью специального инструмента, такого как показанный на рис. 5
.

При температуре от 450F до 465F PE-RT переходит в полурасплавленное состояние. По истечении заданного времени нагрева трубка и фитинг одновременно снимаются с нагревательного инструмента и сжимаются вместе, образуя очень прочное и постоянное соединение. PE-RT также используется в сочетании с алюминиевым сердечником для создания композитной трубы, называемой PERT-9.0003

АЛЬ-ПЕРТ. В настоящее время он доступен в Европе, но еще не поступил в продажу в Северной Америке. Его также можно соединить с фитингами PE-RT с помощью раструбной сварки, как показано на рис. 6

.

Еще одна система полимерных труб, относительно новая для Северной Америки, — это PP-R (полипропилен повышенной температуры). Теперь он доступен в размерах от «до 24». Хотя меньшие размеры доступны в бухтах, большая часть PP-R в Северной Америке продается прямыми отрезками по четыре метра. Трубка PP-R имеет сердцевину, армированную стекловолокном, которая в сочетании с внутренним и внешним слоями из полипропилена ограничивает тепловое расширение и позволяет выдерживать устойчивые рабочие температуры до 160 F при соответствующем давлении 70 фунтов на квадратный дюйм и временные рабочие температуры до 195 F.

Трубы PP-R соединяются сваркой встык для больших размеров или раструбным соединением для меньших размеров. На рис. 7 показан пример
портативного инструмента для крепления, который теперь доступен для раструбной сварки прямых трубок и фитингов из PP-R.

Еще одним преимуществом трубок из PP-R является возможность создания резьбы с помощью процесса, называемого сваркой внахлестку. Специальным инструментом вырезается отверстие в боковой стенке трубы. Этот инструмент удаляет отрезанный материал из трубы. Затем поверхности трубы и седловидного переходника нагреваются примерно до 500°F. Затем седловидный адаптер вставляется в отверстие. Полурасплавленный полипропилен на фитинге и стенке трубы мгновенно склеивается, образуя прочное постоянное соединение. Пример того, как эта техника использовалась для создания удлиненной коллекторной системы для обогрева пола, показан на рисунке 9.0297 Рисунок 8 .

БУДУЩЕЕ ЗА ПЛАСТИКОМ

Глобальная тенденция проектирования гидравлических систем основана на значительно более низких температурах, чем те, которые использовались в ранних применениях с железными и стальными трубами. Думайте 100F, а не 200F. Эти более низкие температуры позволяют современным источникам тепла, таким как конденсационные котлы, тепловые насосы и солнечные коллекторы, достигать высокой эффективности. Они также поддерживают более широкое использование трубок на полимерной основе по сравнению с металлическими трубками. Хотя медь, нержавеющая сталь и даже черное железо сохранят определенные «ниши» в будущих системах, варианты трубок на полимерной основе уже доминируют на европейском рынке гидравлики и, скорее всего, продолжат завоевывать долю рынка в Северной Америке.
