Полиэтиленовые трубы для газа 32, 63, 110, 160, 225, 315, 400, 500 и 630 мм
- Полиэтиленовая труба для газа диаметрами от 25 мм по 110 мм в бухтах по 50 метров или 100 метров;
- Полиэтиленовая труба для газа диаметрами от 110 мм по 630 мм в отрезках по 12 метров или 13 метров;
- Полиэтиленовая труба с защитным покрытием для газа диаметрами от 110 мм по 630 мм.
Полиэтиленовая труба для газа — это современное трубное изделие из полиэтилена низкого давления, обеспечивающее безопасную подземную транспортировку природного газа и других газо-воздушных смесей.
В Европе трубы для газа выпускают по ISO 4437, в России — по ГОСТ Р 50838, который является модифицированным вариантом европейского стандарта с учётом характерных условий прокладки и эксплуатации газопроводов в нашей стране. Существенное изменение — запрет на использование вторичного (полученного при переработке труб) полиэтилена.
В оригинальном ISO 4437 этого ограничения нет. Это один из немногих случаев, когда наши отечественные требования к трубе ПНД для газа оказываются строже зарубежных.
Трубы
пнд для наружных объектов газоснабженияТруба пнд газ 25 мм
Труба пнд газ 32 мм
Труба пнд газ 40 мм
Труба пнд газ 50 мм
Труба пнд газ 63 мм
Труба пнд газ 75 мм
Труба пнд газ 90 мм
Труба пнд газ 110 мм
Труба пнд газ 125 мм
Труба пнд газ 140 мм
Труба пнд газ 160 мм
Труба пнд газ 180 мм
Труба пнд газ 225 мм
Труба пнд газ 250 мм
Труба пнд газ 280 мм
Труба пнд газ 315 мм
Труба пнд газ 355 мм
Труба пнд газ 400 мм
Труба пнд газ 450 мм
Труба пнд газ 500 мм
Труба пнд газ 560 мм
Труба пнд газ 630 мм
Описание.
Краткие характеристики. Фотогалерея.
Полиэтиленовая труба для газа ПЭ-100 наружными диаметрами от 25 мм по 110 мм в бухтах по 50 метров или 100 метров. Толщина стенки трубы зависит от давления в системе газоснабжения:
- – труба ПНД газ 25 мм
- – труба пнд газ 32 мм
- – труба пнд газ 40 мм
- – труба пнд газ 50 мм
- – труба пнд газ 63 мм
- – труба пнд газ 75 мм
- – труба пнд газ 90 мм
- – труба ПНД ГАЗ 110 мм
Полиэтиленовая труба для газа ПЭ-100 наружными диаметрами от 110 мм по 630 мм в отрезках по 12 метров или 13 метров. Толщина стенки трубы зависит от давления в системе газоснабжения:
- – труба ПНД 110 мм газ
- – труба пнд 125 мм газ
- – труба пнд 140 мм газ
- – труба пнд 160 мм газ
- – труба пнд 180 мм газ
- – труба пнд 200 мм газ
- – труба пнд 225 мм газ
- – труба пнд 250 мм газ
- – труба пнд 280 мм газ
- – труба пнд 315 мм газ
- – труба пнд 355 мм газ
- – труба пнд 400 мм газ
- – труба пнд 450 мм газ
- – труба пнд 500 мм газ
- – труба пнд 560 мм газ
- – труба пнд 630 мм газ

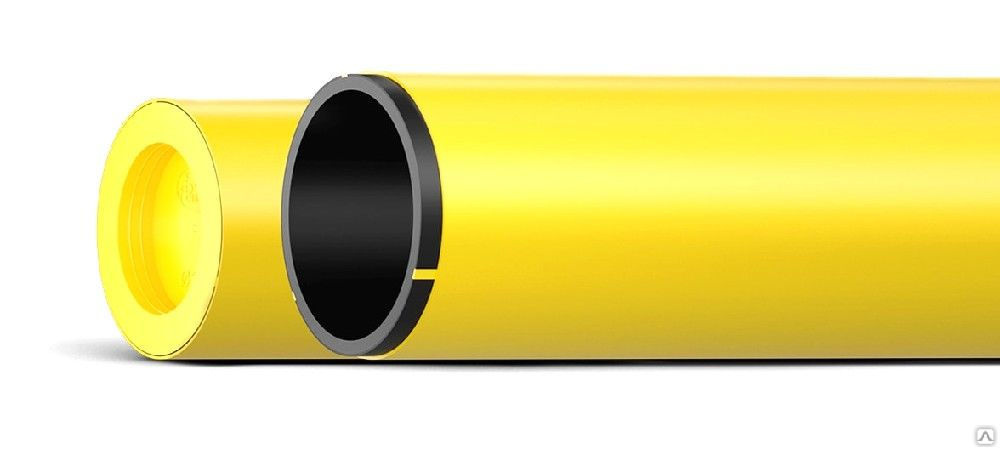

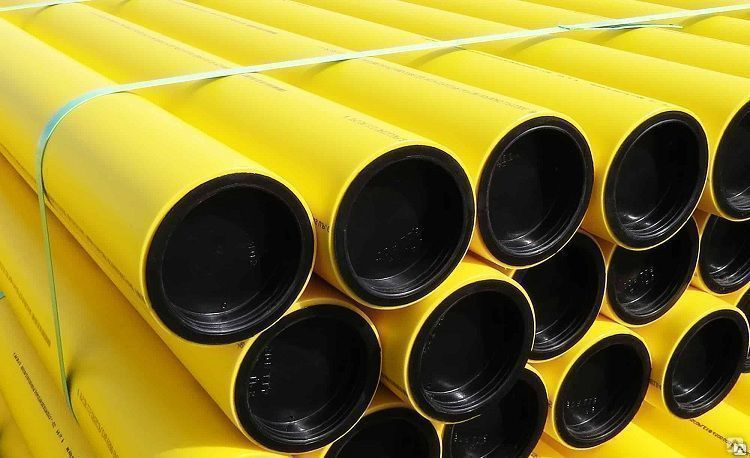

Полиэтиленовая труба с защитным покрытием для газа диаметрами от 110 мм по 630 мм:
Наружное покрытие выполнено в виде тонкостенной оболочки жёлтого цвета из полипропилена специальной полимерной композиции и предназначено для защиты рабочей трубы пнд от механических повреждений.
- ⇒ Трубы для газоснабжения RCprotect®
- ⇒ Трубы с защитным покрытием GEROfit® R
- ⇒ Газопроводы серии протект
- ⇒ Трубы газовые arp1 и prosafe техстрой
Газовые трубы ПНД с доставкой в бухтах и отрезках в компании Инжпласт
Видео по теме
Сварка ПНД труб стыковым аппаратом
youtube.com/embed/tCdyKtZ4MK4?rel=0&showinfo=0″ frameborder=”0″ allow=”autoplay; encrypted-media” allowfullscreen=””/>Сварка ПНД труб муфтовым аппаратом
О ПНД Трубах
Газовые трубы – основная информация
Газовые трубы – это особый вид продукции, так как строительство газопроводов требует не только особого внимания к качеству производимых работ, но и используемые материалы должны соответствовать повышенным требованиям.
В данном разделе вы можете скачать прайс с подробными техническими характеристиками на газопроводные трубы, а также оставить заявку для расчета.
Компания Инжпласт за годы работы накопила огромный опыт в поставках газовых труб на самые ответственные и сложные проекты, поэтому Вы можете быть уверены в нашей компетенции и ответственности.
Мы готовы доставить Вам трубы собственным автотранспортом не только по Москве и Московской области, но и по всей России. Также мы имеем возможность доставлять материалы железной дорогой в контейнерах. Наши склады находятся в Москве, МО, и Санкт-Петербурге.
Газовые трубы ПНД – цена
| Диаметр, мм | SDR 17,6 ПЭ 80 (Ру – 3 бар.) | SDR 13,6 ПЭ 100 (Ру – 6 бар.) | SDR 11 ПЭ 100 (Ру – 10 бар.) | SDR 9 ПЭ 100 (Ру – 12 бар.) | ||||
|---|---|---|---|---|---|---|---|---|
| Толщина стенки, мм | Вес, кг | Толщина стенки, мм | Вес, кг | Толщина стенки, мм | Вес, кг | Толщина стенки, мм | Вес, кг | |
| 25 | - | - | - | - | 2,3 | 0,169 | - | - |
| 32 | - | - | 2,4 | 0,229 | 3,0 | 0,277 | 3,6 | 0,325 |
| 40 | - | - | 3,0 | 0,353 | 3,7 | 0,427 | 4,5 | 0,507 |
| 50 | - | - | 3,7 | 0,545 | 4,6 | 0,663 | 5,6 | 0,79 |
| 63 | 3,6 | 0,682 | 4,7 | 0,869 | 5,8 | 1,05 | 7,1 | 1,25 |
| 75 | 4,3 | 0,97 | 5,6 | 1,23 | 6,8 | 1,46 | 8,4 | 1,76 |
| 90 | 5,2 | 1,4 | 6,7 | 1,76 | 8,2 | 2,12 | 10,1 | 2,54 |
| 110 | 6,3 | 2,07 | 8,1 | 2,61 | 10,0 | 3,14 | 12,3 | 3,78 |
| 125 | 7,1 | 2,66 | 9,2 | 3,37 | 11,4 | 4,08 | 14,0 | 4,87 |
| 140 | 8,0 | 3,35 | 10,3 | 4,22 | 12,7 | 5,08 | 15,7 | 6,12 |
| 160 | 9,1 | 4,35 | 11,8 | 5,5 | 14,6 | 6,67 | 17,9 | 7,97 |
| 180 | 10,3 | 5,47 | 13,3 | 6,98 | 16,4 | 8,43 | 20,1 | 10,1 |
| 200 | 11,4 | 6,78 | 14,7 | 8,56 | 18,2 | 10,4 | 22,4 | 12,5 |
| 225 | 12,8 | 8,55 | 16,6 | 10,9 | 20,5 | 13,2 | 25,2 | 15,8 |
| 250 | 14,2 | 10,6 | 18,4 | 13,4 | 22,7 | 16,2 | 27,9 | 19,4 |
| 280 | 15,9 | 13,2 | 20,6 | 16,8 | 25,4 | 20,3 | 31,3 | 24,4 |
| 315 | 17,9 | 16,7 | 23,2 | 21,3 | 28,6 | 25,7 | 35,2 | 30,8 |
| 355 | - | - | 26,1 | 27 | 32,2 | 32,6 | 39,7 | 39,2 |
| 400 | - | - | 29,4 | 34,2 | 36,3 | 41,4 | 44,7 | 49,7 |
Труба газовая полиэтиленовая – преимущества, особенности, важная информация

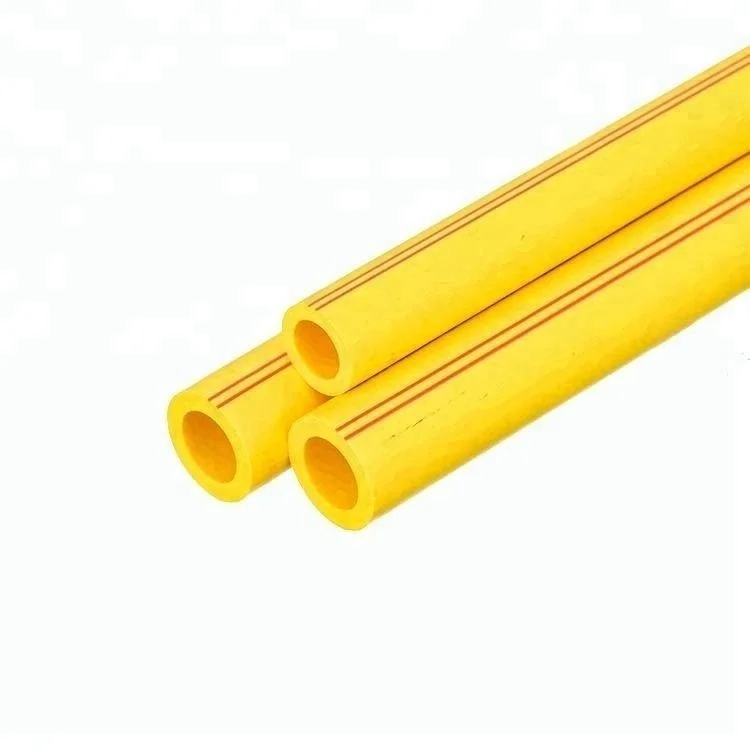

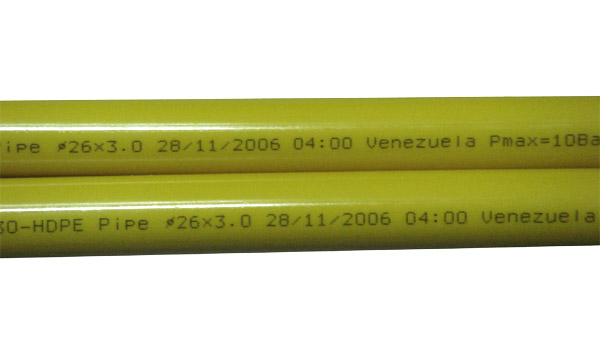

Полиэтиленовые трубы для газоснабжения производятся с желтой продольной полосой и надписью «ГАЗ» по ГОСТ 50838-2009 «Трубы из полиэтилена для газопроводов».
Размеры газовых труб измеряются в миллиметрах по наружному диаметру и производятся в диапазоне от 16 до 630 мм. Данный тип труб выпускается из полиэтилена марок ПЭ 80 и ПЭ 100. Трубы из ПЭ 80 рассчитаны на давление от 3 до 6 атм., трубы из ПЭ 100 – на давление от 6 до 12 атм.

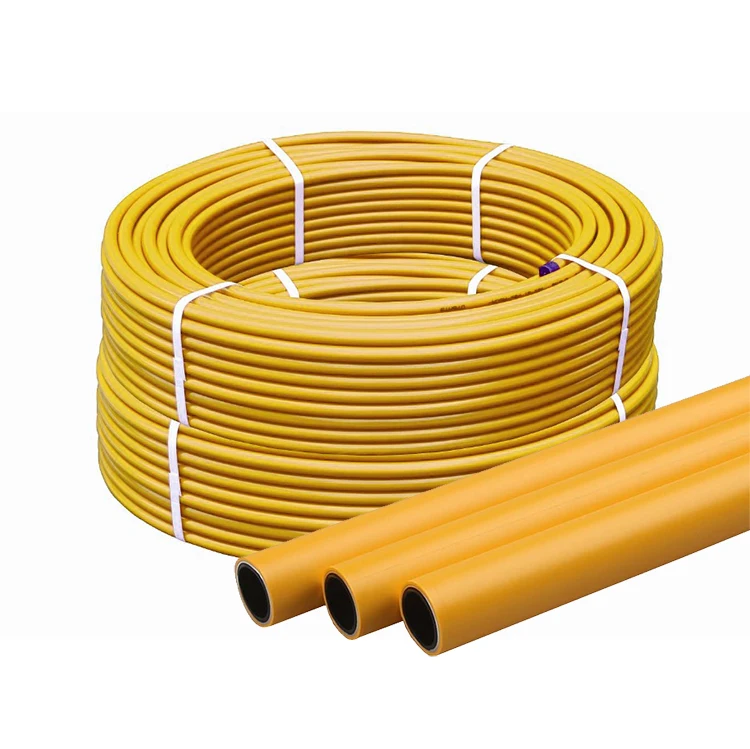

Выпускается труба ПНД для газа в бухтах или отрезках, в зависимости от диаметра:
- от 16 мм до 75 мм – бухты по 200 или 100 м;
- 90мм и 110 мм выпускаются либо в бухтах по 200 или 100 м, либо в отрезках по 13 или 12 м;
- от 125 мм до 630 мм – отрезки по 13 или 12 метров.
- Под заказ в компании Инжпласт возможна отгрузка газовых труб кратно метру.
Соединяются газовые полиэтиленовые трубы при помощи электромуфтовой сварки (с использованием электросварных фитингов и специального муфтового оборудования, например Трасса М) или сваркой встык, когда между собой монтируются две трубы или же к трубам монтируются с литые фитинги..jpg)
Стоит обратить особое внимание, что стыковое и муфтовое оборудование должно быть сертифицировано под сварку газовых труб, а специалисты, осуществляющие данный вид работ должны пройти обучение в соответствующем подготовительном центре.
Газовая труба должна пройти специальную сертификацию
Наряду со стандартным пакетом документов, который необходимо требовать от поставщика трубы ПНД для газа – сертификат качества, паспорт качества на партию трубы, у поставщика перед покупкой можно запросить сертификат Газсерт. Наличие сертификата Газсерт – своего рода гарантия от некачественной трубы, ведь данный документ выдается только после многоступенчатой проверки завода изготовителя.
Труба ПЭ для газа (полиэтиленовая) в Питере
Трубы ПНД газовые ПЭ100 RC однослойные и многослойные в защитной оболочке используют для сетей газораспределения.
Трубы производятся по ТУ и соответствуют ГОСТ.
Наличие внутреннего слоя из полиэтилена PE100 RC позволяет дополнительно повысить устойчивость труб к наружным локальным нагрузкам, так как именно на внутренний слой сильнее всего воздействует сила от локальных нагрузок с поверхности трубы.
Трубы данной серии рекомендованы для бестраншейного восстановления (в т.ч. предварительно обжатыми трубами) и в случае открытой прокладки без замены грунта обратной засыпки.
Техническая информация
Диаметр: 20-630 мм | SDR: 11, 17.6 | ||
Срок службы: до 50 лет | Рабочее давление: до 1,2 мПа |
Преимущества газовых труб ПЭ100 RC в защитной оболочке
Отсутствие отложений и зарастаний | |
Антикоррозионные свойства, устойчивость к химическому воздействию | |
Устойчивость к точечным нагрузкам, вибрациям | |
Гибкость | |
Устойчивость к растрескиванию, сохранность при жестких условиях прокладки труб | |
Прочность, герметичность в течении срока эксплуатации | |
| Не требуется электрохимическая защита трубопровода, в том числе от блуждающих токов |
Максимальное рабочее давление, МОР, МПа | SDR 26 | SDR 21 | SDR 17. | SDR 17 | SDR 13.6 | SDR 11 | SDR 9 |
Расчетное значение коэффициента запаса прочности, С | |||||||
0.3 | 2.7 | 3.3 | 4.0 | 4.2 | 5.3 | 6.7 | 8.3 |
0.4 | – | 2.5 | 3.0 | 3. | 4.0 | 5.0 | 6.2 |
0.6 | – | – | – | – | 2.6 | 3.3 | 4.2 |
0.8 | – | – | – | – | – | 2.5 | 3.1 |
1.0 | – | – | – | – | – | 2. | 2.5 |
1.2 | – | – | – | – | – | – | 2.1 |
6
1
0
Заявка на коммерческое предложение
Позвоните нам по телефону (812) 244-17-24
напишите на почту: [email protected] или заполните форму ниже и мы свяжемся с Вами в ближайшее время:
Не тратьте время и деньги!
Трубы и комплектующие от производителей
ООО ПКФ Флексапайп производит напорные ПНД трубы для холодного водоснабжения, технические ПНД трубы и другую продукцию из полиэтилена низкого давления. С номенклатурой, ценами и условиями сотрудничества вы можете ознакомиться на сайте завода: http://pkf-flexapipe.
ru/
Помимо реализации собственной продукции, компания Флексапайп является официальным дистрибьютором ведущих российских и мировых производителей полимерных и металлических труб, соединительных деталей для трубопроводов.
SDR-11 Желтая подземная полиэтиленовая (ПЭ) газовая труба и детали
Газопровод из полиэтилена (ПЭ) представляет собой удобный, экономичный и одобренный метод прокладки наружных подземных газопроводов от счетчиков и баллонов с пропаном до внутренней газовой системы и разнообразного наружного газового оборудования, включая гидромассажные ванны, грили, инфракрасные газовые обогреватели и многие другие. В настоящее время на его долю приходится более 90% всех установленных в США газовых труб.
За более чем 50 лет эксплуатации газовая труба из ПЭ зарекомендовала себя как надежный продукт для газораспределения с превосходной устойчивостью как к различным почвенным условиям, так и к компонентам самого газа.
Декодирование SDR, IPS, CTS, MDPE и HDPE
В настоящее время существует множество типов, размеров и стандартов размеров газовых труб из полиэтилена, которые могут сбивать с толку, особенно при выборе совместимой системы фитингов.
SDR (стандартное соотношение размеров) является стандартным атрибутом всех пластиковых труб, указывающим отношение внешнего диаметра (OD) трубы к толщине ее стенки. SDR = внешний диаметр / толщина стенки.
.
IPS (размер железной трубы) и CTS (размер медной трубы) указывают, какой размерный стандарт использует полиэтиленовую трубу.
. IPS также является тем же стандартом размеров, что и черная газовая труба, что упрощает сопоставление между ними.
HDPE (полиэтилен высокой плотности) и MDPE (полиэтилен средней плотности) относятся к сорту / типу полиэтилена, основное различие между которыми заключается в гибкости (растрескивании под напряжением) и сопротивлении давлению (прочность на растяжение).
Труба из полиэтилена высокой плотности менее распространена в газовой промышленности и обычно предназначена для нежилых помещений с высоким давлением (до 125 фунтов на квадратный дюйм). Газовая труба MDPE имеет желтый цвет, а труба HDPE может быть черной, черной с желтой полосой или черной с желтым наружным слоем.

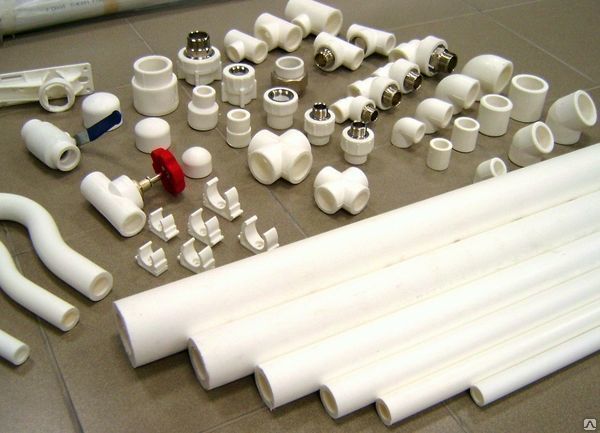

Типы фитингов и соединительных систем для газовых труб из полиэтилена
Все типы фитингов, используемых для полиэтиленовых труб, делятся на (2) отдельные категории – механические фитинги и фитинги для сварки.
Механические фитинги наиболее распространены для малообъемных установок, включая жилые и легкие коммерческие проекты с размером трубы не более 2 дюймов. К ним относятся:
- Компрессионные фитинги для труб из полиэтилена – работают аналогично большинству компрессионных фитингов в водопроводно-канализационной и отопительной промышленности. В них используется компрессионное кольцо, наконечник и гайка для создания герметичного соединения. 9Мы продаем фитинги для газовых труб 0010 PE компрессионного типа . Компрессионные фитинги для газовых труб из ПЭ многоразовые и недорогие, что делает их популярным выбором.
- Фитинги Con-Stab ID Seal® представляют собой вставные фитинги, работа которых аналогична SharkBite®, в которой труба вставляется в фитинг и удерживается внутри стопорным кольцом, а уплотнительные кольца круглого сечения предотвратить утечку газа. Газовые фитинги Con-Stab проще всего установить, но они стоят значительно дороже, чем компрессионные аналоги, не подлежат повторному использованию и требуют снятия фаски.
Соединения вплавь менее распространены на рынке жилых помещений и в основном предназначены для труб больших размеров, таких как IPS 3 дюйма и выше. Они используют специальное оборудование и инструменты и требуют специальной подготовки. Существует множество методов соединения ПЭ вплавь, в том числе:
- Сварка встык (включая сварку внахлестку) – нагрев стыка трубы и узла фитинга, сплавление их вместе.
- Раструбная сварка – нагрев подается как на фитинг, так и на поверхность трубы (отдельно) до тех пор, пока они не достигнут желаемой температуры и не начнут плавиться. После этого труба вставляется в фитинг и удерживается вместе до тех пор, пока не остынет.
- Электромуфта (EF) – использует электричество для соединения фитинга (из проводящего материала) и трубы.
Часто задаваемые вопросы
В: Для чего используются стояки газовых труб из полиэтилена?
A: Безанодные стояки (или стояки счетчиков) используются для создания 90-градусного перехода от подземной газовой трубы из полиэтилена к надземной металлической трубе – чаще всего для подключения к газовым счетчикам, резервуарам и т.
д. Переходные фитинги (прямые ответвления) используются для аналогичной цели при установке ниже уровня земли. Некоторые стояки поставляются с предустановленным фитингом (муфтой), а другие имеют стандартный переход из полиэтилена в металл.
В: Для чего используется индикаторная проволока?
О: Рядом с полиэтиленовой трубой проложена трассирующая проволока, чтобы облегчить обнаружение подземного газопровода и предотвратить случайное повреждение во время земляных работ. Этого требует федеральный кодекс. Желтый — это обозначенный цвет трассирующей проволоки для подземных газопроводов, а 14 AWG (калибр) — стандартная толщина для прокладки в открытых траншеях (в некоторых местах может потребоваться 12 AWG). Требования к толщине изоляционной оболочки из полиэтилена высокой плотности обычно составляют 30 мил. Требования к проволочному сердечнику также могут различаться: для некоторых требуется сердечник из низкоуглеродистой стали с медным покрытием, для других может использоваться стандартный медный сердечник.
В: Заменяет ли трассирующую ленту магнитную ленту?
О: Лента с магнитным обнаружением обычно используется в дополнение к трассирующему проводу, особенно когда последний закапывается рядом с подземной газовой трубой, а не наверху. Несмотря на то, что местные правила и требования к установке могут различаться, лента, как правило, не заменяет трассирующий провод и используется только в качестве дополнительной меры безопасности для идентификации и определения местоположения. Желтая или желтая полоса — это цвет, разработанный APWA для газовых линий, а стандартная толщина — 5,0 мил. Ширина ленты обычно определяет глубину залегания, составляя 6-9″для ленты шириной 2″, 9-12″ для 3″, 12-15″ для 4″ и т. д.
В: Может ли полиэтиленовая газовая труба подвергаться воздействию солнечных лучей?
О: Несмотря на то, что труба может подвергаться воздействию солнечного света в течение короткого периода времени перед установкой, она не защищена от УФ-излучения и всегда должна быть проложена под землей.
В: Подходит ли полиэтиленовая газовая труба для самостоятельной установки?
О: Нет. Его должен устанавливать только лицензированный и обученный специалист.
Труба для природного газа из полиэтилена высокой плотности — WL Plastics
WL Plastics специализируется на производстве полиэтиленовых труб из полиэтилена средней плотности (MDPE) и полиэтилена высокой плотности (HDPE) для систем распределения природного газа. Труба для природного газа MDPE PE2708 является стандартом для систем распределения природного газа, пропана и сжиженного нефтяного газа с 1960-х годов. Эта сплошная желтая труба является проверенным решением для систем низкого давления, работающих под давлением до 125 фунтов на квадратный дюйм. Трубы WL Plastics PE2708 MDPE доступны в размерах ½’’ – 1,25’’ CTS и ½” – 4’’ IPS и защищены от УФ-излучения для хранения на открытом воздухе до 3 лет в соответствии с ASTM D2513.
В то время как трубы из полиэтилена средней плотности для природного газа являются проверенным решением, трубы из полиэтилена высокой плотности — это будущее и идеальное решение для трубопроводов вашей газовой системы.
Высокопроизводительный PE4710 является превосходным вариантом, поскольку он обеспечивает снижение веса и снижение затрат благодаря более высокой гидростатической расчетной основе (HDB), что приводит к более высокому номинальному давлению, увеличенной пропускной способности, более высокому пределу прочности на растяжение и улучшенным долгосрочным характеристикам без ущерба для традиционных Преимущества труб MDPE PE2708 заключаются в гибкости, герметичных соединениях при нагревании, химической стойкости и простоте монтажа.
. Свяжитесь с нами.
Повышение скорости распространения трещин (RCP) и сопротивления медленному росту трещин (SCG) за 10 000 часов. PENT реализованы с использованием трубы WL Plastics PE4710 HDPE с более высокими эксплуатационными характеристиками. С увеличением плотности увеличивается прочность на растяжение, что приводит к лучшему сопротивлению проникновению углеводородов и увеличению допустимого тягового усилия при бурении в горизонтальном направлении (ГНБ).
Высококачественная полиэтиленовая газовая труба WL Plastics соответствует всем требованиям к сварке в соответствии с DOT CFR49.Часть 192 ко всем газораспределительным трубам и фитингам из ПНД и ПНД. Высококачественная труба PE4710 компании WL Plastics доступна в черном цвете с желтой полосой.
Все трубы WL Plastics PE2708 и высокоэффективные трубы PE4710 производятся и испытываются на соответствие ASTM D2513, NSF Gas, CSA Z662 и DOT CFR49, часть 192.
Преимущества использования полиэтиленовых труб для распределения природного газа
HDPE идеальный материал для труб природного газа для использования в распределительных системах по следующим причинам:
- Герметичные соединения. Труба PE4710/PE2708 соединена с использованием технологии термоплавления, исключающей потенциальные точки утечки. Эти плавкие соединения такие же прочные, как и сама труба, что обеспечивает длительную работу без утечек при минимальном техническом обслуживании или вообще без него.
- Повышенная прочность и срок службы. Труба PE4710 демонстрирует более высокую прочность на растяжение, чем труба PE2708. Эта более высокая прочность на растяжение в сочетании с превосходной долговечностью позволяет трубе PE4710 иметь более высокие номинальные значения давления, большую длину натяжения ГНБ и более длительный расчетный срок службы по сравнению с другими материалами для трубопроводов.
- Превосходная износостойкость. Труба PE4710/PE2708 устойчива к повреждениям и износу в различных условиях эксплуатации и окружающей среды. Труба PE4710/PE2708 обладает устойчивостью ко многим химическим веществам и растворителям, в том числе к тем, которые обычно используются в системе распределения природного газа. Труба WL Plastics PE4710/PE2708 соответствует требованиям ASTM D2513 по устойчивости к УФ-излучению для хранения труб в самых сложных условиях.
- Легкий вес материала. Труба PE4710 весит меньше, чем альтернативные материалы. В результате с ним безопаснее обращаться, его легче загружать, транспортировать и размещать, что дополнительно снижает затраты на установку.
- Большая длина укладки. Труба PE4710/PE2708 доступна в бухтах различной стандартной длины, каждая из которых предлагает длинные, бесперебойные системы распределения. Эта конструкция обеспечивает большее покрытие поверхности без необходимости в дополнительных соединениях, что значительно снижает вероятность утечки, стоимость материалов, оборудования и трудозатрат, необходимых для установки.
В результате с ним безопаснее обращаться, его легче загружать, транспортировать и размещать, что дополнительно снижает затраты на установку.Труба для природного газа от WL Plastics
В компании WL Plastics мы являемся идеальным поставщиком высококачественных труб из MDPE и HDPE для систем распределения природного газа. Мы оснащены более чем двадцатилетним опытом производства полиэтиленовых труб, специализированным обслуживанием клиентов и 9производственные предприятия, стратегически расположенные по всей территории Соединенных Штатов, сертифицированы по стандарту ISO 9001:2015.
Узнайте больше о нашем ассортименте труб из полиэтилена высокой плотности для газораспределения:
- WL102G — размеры и номинальные характеристики труб из полиэтилена высокой плотности для природного газа
- WL 129 — размеры материалов и газораспределения PE4710
- WL 129M — размеры материалов и газораспределения PE2708 WL12020 – WL Plastics PE4710 Performance
- WL123 – High Performance PE4710
Пластиковые трубы для распределения природного газа WL доступны в следующих конфигурациях. WL Plastics производит всю продукцию для распределения природного газа в соответствии со строгими стандартами качества, гарантируя, что наши клиенты смогут воспользоваться всеми преимуществами полиэтиленовых труб. Основные характеристики:
- Композиция из одномодального PE2708 или бимодального PE4710
- HDPE размером от ½ до 24 дюймов (IPS и CTS)
- MDPE размером от ½ дюйма до 1,25 дюйма (CTS) и от ½ дюйма до 4 дюймов (IPS)
- Возможности встроенного мониторинга стенок на производственных линиях
- Возможности штрихового кодирования на производственных линиях в соответствии с ASTM F2897
- Без повторного измельчения (NR) газораспределительных продуктов в соответствии с ASTM D2513
- Перечень CSA B137. 4 для продуктов PE2708 (1/2 ”-1” CTS, ¾”-2” IPS)
- Полное отслеживание продуктов
- Сплошной желтый (MDPE) или желтая полоса (HDPE)
4 для продуктов PE2708 (1/2 ”-1” CTS, ¾”-2” IPS)Чтобы узнать больше о наших полиэтиленовых трубах для природного газа и как это может помочь вашей системе распределения природного газа, свяжитесь с нами сегодня.
Компания PG&E заменит 1200 миль пластиковой газовой трубы
Это карусель. Используйте кнопки «Далее» и «Назад» для навигации по
. Представитель 1of3PG&E Майк Джейкобс осматривает подземный газопровод после пожара, вызванного утечкой газа, которая разрушила соседний таунхаус накануне вечером в четверг, 1 сентября 2011 г., Купертино, Калифорния. вопрос от СМИ после пресс-конференции, посвященной законопроекту, инициированному Хиллом для решения проблем с продолжающимися утечками газа, вызванными неисправными трубопроводами PG&E, в Ассоциации домовладельцев Нортпойнт в четверг, 13 октября 2011 г., в Купертино, Калифорния. Джон Себастьян Руссо/Special to the ChronicleПоказать большеСвернуть 3из 3 САН-ФРАНЦИСКО — Pacific Gas and Electric Co.
предпримет многолетние усилия по демонтажу более 1200 миль пластикового трубопровода, который был связан с многочисленными авариями по всей стране, включая два взрыва в Северной Калифорнии за последние шесть недель, сообщила компания в пятницу.
Решение компании заменить трубу до 1973 года, продукт DuPont, известный как Aldyl-A, знаменует собой отход от политики, которую PG&E подтвердила совсем недавно, на прошлой неделе, по оценке своей системы распределения природного газа, прежде чем решить, какие линии заменить. .
Проект замены, вероятно, обойдется в миллионы долларов, хотя в пятницу PG&E не предоставила смету расходов. Компания, вероятно, попросит Калифорнийскую Комиссию по коммунальным предприятиям передать расходы клиентам.
Труба DuPont используется в распределительных системах, доставляющих газ в дома. Почти три десятилетия назад компания DuPont предупредила клиентов, что трубы Aldyl-A, изготовленные до 1973 года, склонны к растрескиванию и внезапному выходу из строя.
В 1998 году Национальный совет по безопасности на транспорте, отметив случаи разрыва труб Aldyl-A и других пластиковых труб, призвал трубопроводные компании оценить свои линии и заменить неисправные.
Два взрыва
PG&E выделила 1,5 миллиона долларов из денег клиентов, начиная с 2009 года, для оценки надежности своих трубопроводов Aldyl-A, но потратила лишь небольшую часть этой суммы и не добилась большого прогресса в исследованиях.
Затем, 31 августа, трубопровод Aldyl-A в Купертино, из-за которого возникли многочисленные утечки, заполнил кондоминиум газом, который загорелся через несколько минут после того, как владелец ушел. Здание было разрушено. Менее чем через месяц другая линия Aldyl-A, установленная в 1981 году в Розвилле (округ Плейсер), взорвалась под коммерческим перекрестком, вызвав семичасовой пожар. Никто не пострадал.
В пятницу компания PG&E заявила, что начнет замену линий Aldyl-A до 1973 года уже в следующем году после того, как представит план регулирующим органам штата.
Компания рассчитывает, что на выполнение работ уйдет более трех лет.
Первый в списке
Тем временем PG&E заменит 12 000 футов линии вокруг комплекса кондоминиумов в Купертино и 400 футов на месте пожара в Розвилле. Он также заменит распределительную трубу в парке передвижных домов на острове Св. Елены, где в прошлом году была обнаружена утечка, сообщил представитель PG&E Дэвид Эйзенхауэр.
Компания заявила, что планирует оцифровать 15 000 карт систем Aldyl-A и создать базу данных для отслеживания утечек. PG&E также заменит некоторые из 6 676 миль новых линий Aldyl-A в зависимости от того, насколько часто они протекают.
Эйзенхауэр сказал, что работа находится на стадии планирования и требует неизвестных затрат и сроков.
“Это то, на что мы смотрели”, сказал он. «Часть плана заключается в том, чтобы определить, где в нашей системе наблюдается более высокая скорость утечки, а затем расставить приоритеты».
Член законодательного собрания Джерри Хилл, штат Д-Сан-Матео, объявил о планах принятия законодательства, требующего от регулирующих органов штата действовать в соответствии с рекомендациями Национального совета по безопасности на транспорте, что может привести к тому, что PG&E откажется от проблемной пластиковой трубы.
В пятницу он приветствовал план компании по добровольной замене трубы.
‘Хорошие новости’
“Я думаю, что это отличные новости – это, безусловно, признак доброй воли в будущем”, сказал Хилл. «Но нам все еще нужно законодательство, чтобы обеспечить соблюдение рекомендаций по безопасности».
Ричард Купревич, консультант по трубопроводам, который консультирует группу защиты интересов The Utility Reform Network, а также федеральное правительство по вопросам безопасности, сказал, что PG&E может заменить некоторые из своих линий, не выкапывая старые трубы.
В некоторых случаях новые пластиковые трубы могут быть вставлены в старые линии, а в других случаях PG&E может создать новую распределительную сеть вокруг старой, сказал Купревич.
«Это довольно простой процесс, — сказал он, — но дьявол кроется в деталях» — в частности, выяснить, какие строки нужно заменить в первую очередь.
«Очень важно, чтобы это соответствовало хорошо продуманному процессу поиска утечек, — сказал Купревич.
Дополнительные материалы в Интернете
— Чтобы просмотреть отчеты Chronicle о безопасности трубопроводов PG&E после взрыва в Сан-Бруно в 2010 г., видео о катастрофе, а также документы компании и правительства о действиях PG&E, перейдите на сайт www.sfgate.com/san-bruno -Огонь.
Установка газопровода | UpCodes
1210.1 Подземный трубопровод
Подземные газопроводы должны быть установлены на достаточном расстоянии от любых других подземных сооружений, чтобы избежать контакта с ними, обеспечить возможность обслуживания и защитить от повреждений из-за близости к другим сооружениям. Кроме того, подземные пластиковые трубопроводы должны быть установлены с достаточным зазором или должны быть изолированы от любого источника тепла, чтобы тепло не ухудшало работоспособность трубы. [NFPA 54:7.1.1]
1210.1.1 Требования к покрытию
Подземные трубопроводные системы должны быть установлены с покрытием толщиной не менее 12 дюймов (305 мм).
Минимальное защитное покрытие должно быть увеличено до 18 дюймов (457 мм), если существует вероятность внешнего повреждения трубы или трубопровода внешними силами. Если не может быть обеспечено минимальное покрытие толщиной 12 дюймов (305 мм), труба должна быть установлена в кабелепроводе или соединена перемычкой (экранирована). [NFPA 54:7.1.2.1 — 7.1.2.1(B)]
1210.1.2 Траншеи
Траншея должна быть выровнена таким образом, чтобы труба имела прочную, практически непрерывную опору на дно траншеи. [NFPA 54:7.1.2.2]
1210.1.2.1 Обратная засыпка
При затоплении траншеи для укрепления обратной засыпки необходимо следить за тем, чтобы труба не всплывала из-за ее прочного прилегания к дну траншеи. [NFPA 54:7.1.2.3]
1210.1.3 Защита от коррозии
1210.1.3.1 Цинковое покрытие
Цинковое покрытие (оцинковка) не считается достаточной защитой для подземных газопроводов. [NFPA 54:7.1.3.1]
1210.1.3.2 Подземные трубопроводы
Подземные трубопроводы должны соответствовать одному или нескольким из следующих требований, если не предоставлено утвержденное техническое обоснование, демонстрирующее, что защита не требуется:
- Трубопровод должен быть изготовлен из коррозионно-стойкого материала, подходящего для окружающей среды, в которой он будет установлен.
- Труба должна иметь заводское электроизоляционное покрытие. Фитинги и соединения между секциями трубы с покрытием должны быть покрыты в соответствии с инструкциями изготовителя покрытия.
- На трубопроводе должна быть установлена система катодной защиты, и система должна обслуживаться в соответствии с Разделом 1210.1.3.3 или Разделом 1210.1.3.6. [NFPA 54:7.1.3.2]
1210.1.3.3 Катодная защита
Системы катодной защиты должны контролироваться испытаниями, и результаты должны быть документированы. Результаты испытаний должны демонстрировать одно из следующего:
- Напряжение «труба-земля» составляет -0,85 вольта или более отрицательного значения относительно насыщенного медно-сульфатного полуэлемента.
- Создается отрицательное напряжение между трубой и почвой -0,78 В или более относительно насыщенного полуэлемента каломели КС1.
- Напряжение «труба-земля» составляет -0,80 вольта или более отрицательного значения относительно полуэлемента из хлорида серебра.
- Соответствие методу, описанному в Приложении D Раздела 49 свода федеральных правил, Часть 192. [NFPA 54:7.1.3.3]
1210.1.3.4 Расходные аноды
Расходные аноды должны быть испытаны в соответствии со следующим:
- При установке системы катодной защиты, за исключением случаев, когда это запрещено климатическими условиями, в этом случае испытания должны быть проведены не позднее 180 дней после установки системы.
- Через 12–18 месяцев после первого теста.
- После успешного проверочного испытания в соответствии с Разделом 1210.1.3.4(1) и Разделом 1210.1.3.4(2) периодические последующие испытания должны проводиться с интервалами, не превышающими 36 месяцев. [NFPA 54:7.1.3.4]
1210.1.3.5 Система, не прошедшая испытания
Системы, не прошедшие проверку, должны быть отремонтированы не позднее, чем через 180 дней после даты неудачной проверки. График тестирования должен быть перезапущен в соответствии с требованиями Раздела 1210.
1.3.4(1) и Раздела 1210.1.3.4(2), а результаты должны соответствовать Разделу 1210.1.3.3. [NFPA 54:7.1.3.5]
1210.1.3.6 Катодная защита от импульсного тока
Системы катодной защиты от импульсного тока должны быть проверены и испытаны в соответствии со следующим графиком:
- Выходное напряжение выпрямителя подаваемого тока должно проверяться с интервалом не более двух месяцев.
- Напряжение между трубой и землей должно проверяться не реже одного раза в год. [NFPA 54:7.1.3.6]
1210.1.3.7 Документация
Документация результатов двух самых последних испытаний должна быть сохранена. [NFPA 54:7.1.3.7]
1210.1.3.8 Разнородные металлы
Если разнородные металлы соединяются под землей, необходимо использовать изоляционную муфту или фитинг. [NFPA 54:7.1.3.8]
1210.1.3.9 Стальные стояки
Стальные стояки, кроме безанодных стояков, соединенные с пластиковыми трубопроводами, должны иметь катодную защиту с помощью приваренного анода.
[NFPA 54:7.1.3.9]
1210.1.4 Защита от замерзания
Если известно, что происходит образование гидратов или льда, трубопроводы должны быть защищены от замерзания. [NFPA 54:7.1.4]
1210.1.5 Трубопровод через стену фундамента
Подземный трубопровод, если он проложен через внешний фундамент или стену подвала здания, должен быть заключен в защитный кожух или защищен утвержденным устройством или методом. . Пространство между газопроводом и муфтой и между муфтой и стеной должно быть герметизировано для предотвращения проникновения газа и воды. [NFPA 54:7.1.5]
1210.1.6 Трубопровод под землей под зданиями
Если газопровод проложен под землей под зданиями, трубопровод должен быть одним из следующих:
- Заключенный в утвержденный кабелепровод, рассчитанный на выдерживание воздействующих нагрузок и установленный в соответствии с Разделом 1210.1. .6.1 или Раздел 1210.1.6.2.
- Система трубопроводов/обшивки, предназначенная для установки под зданиями. [NFPA 54:7.1.6]
[NFPA 54:7.1.6]1210.1.6.1 Кабелепровод с одним концом, выходящим на улицу
Трубопровод должен проходить в доступную часть здания, а в месте, где трубопровод заканчивается в здании, пространство между трубопроводом и газопроводом должно быть герметизировано для предотвращения возможной утечки газа. Если торцевое уплотнение удерживает полное давление в трубе, трубопровод должен быть рассчитан на то же давление, что и труба. Трубопровод должен выходить не менее чем на 4 дюйма (102 мм) за пределы здания, выходить на улицу выше уровня земли и быть установлен таким образом, чтобы предотвратить попадание воды и насекомых. [NFPA 54:7.1.6.1]
1210.1.6.2 Трубопровод, оба конца которого заканчиваются внутри помещения
Если трубопровод начинается и заканчивается в одном и том же здании, он должен начинаться и заканчиваться в доступной части здания и не должен быть запечатан. [NFPA 54:7.1.6.2]
1210.1.7 Пластиковые трубы
Пластиковые трубы должны устанавливаться на открытом воздухе, только под землей.
Исключения:
- Пластиковые трубы должны заканчиваться над землей, если используется безанодный стояк.
- В зданиях, включая подвалы, допускается окончание пластиковых труб надземным адаптером для настенных оголовков, если пластиковые трубы вставляются в трубы из материала, разрешенного для использования в зданиях. [NFPA 54:7.1.7.1]
1210.1.7.1 Соединения между металлическими и пластиковыми трубами
Соединения между металлическими и пластмассовыми трубами должны быть выполнены с помощью фитингов, соответствующих одному из следующих:
- ASTM D2513, Переходные фитинги категории I
- АСТМ Ф1973
- ASTM F2509 [NFPA 54:7.1.7.2]
1210.1.7.2 Провод-спутник
Электрически непрерывный коррозионно-стойкий обогрев должен быть закопан вместе с пластиковой трубой для облегчения поиска. Трассировщик должен быть одним из следующих:
- Продукт, специально разработанный для этой цели.
- Жила изолированная медная не менее 14 AWG.
При использовании трассирующего провода доступ должен быть обеспечен с поверхности земли, или один конец трассирующего провода или ленты должен быть выведен над землей на стену или стояк здания. [NFPA 54:7.1.7.3 — 7.1.7.3.2]
1210.2 Трубопроводные системы CSST
Трубопроводные системы CSST должны быть установлены в соответствии с этим кодом и инструкциями производителя по установке. [NFPA 54:7.1.8]
1210.3 Установка надземных трубопроводов
Надземные трубопроводы должны быть надежно закреплены и располагаться там, где они будут защищены от физического повреждения. При прохождении через наружную стену трубопровод также должен быть защищен от коррозии путем покрытия или обертывания инертным материалом, одобренным для таких применений. Трубопровод должен быть герметизирован по окружности в месте наружного прохода для предотвращения проникновения воды, насекомых и грызунов. При заключении трубопровода в защитную трубную муфту кольцевые зазоры между газопроводом и муфтой, а также между муфтой и отверстием в стене должны быть герметизированы.
[NFPA 54:7.2.1]
1210.3.1 Защитное покрытие
Если трубопровод находится в контакте с материалом или атмосферой, вызывающими коррозию трубопроводной системы, трубопроводы и фитинги должны быть покрыты коррозионностойким материалом. Любое такое покрытие, используемое на трубопроводе или компонентах, не должно рассматриваться как повышающее прочность системы. [NFPA 54:7.2.2]
1210.3.2 Строительная конструкция
Установка газопровода не должна вызывать структурные напряжения в компонентах здания, превышающие допустимые расчетные пределы. Утверждение должно быть получено до того, как какие-либо балки или балки будут разрезаны или надрезаны. [NFPA 54:7.2.3.1 — 7.2.3.2]
1210.3.3 Газопровод должен иметь уклон
Трубопровод для других условий, кроме сухого газа, должен иметь уклон не менее 1 / 4 дюйма на 15 футов (6,4 мм на 4,6 м) для предотвращения ловушек. [NFPA 54:7.2.4]
1210.3.3.1 Расположение на потолке
Газопроводы разрешается устанавливать в доступных пространствах между фиксированным потолком и фальшпотолком, независимо от того, используются ли такие пространства в качестве нагнетательного пространства.
Клапаны не должны располагаться в таких местах.
Исключение: Запорные клапаны приборов или оборудования, требуемые настоящими нормами, разрешается устанавливать в доступных помещениях, содержащих вентилируемые приборы.
1210.3.4 Запрещенные места
Газопровод внутри любого здания не должен прокладываться внутри или через желоб для одежды, дымоход или газоотвод, кухонный лифт, шахту лифта или воздуховод, за исключением воздуховодов для горения. [NFPA 54:7.2.5]
Исключение: Воздуховоды, используемые для подачи вентиляционного воздуха в соответствии с Разделом 506.0 или в надпотолочные помещения в соответствии с Разделом 1210.3.3.1.
1210.3.5 Подвески, опоры и анкеры
Трубопровод должен поддерживаться с помощью металлических крюков для труб, металлических хомутов для труб, металлических лент, металлических кронштейнов, металлических подвесов или компонентов строительных конструкций, соответствующих размеру трубопровода, достаточной прочности и качество, и расположены с интервалами, чтобы предотвратить или погасить чрезмерную вибрацию.
Трубопровод должен быть закреплен, чтобы предотвратить чрезмерную нагрузку на подключенные приборы и оборудование, и не должен поддерживаться другим трубопроводом. Подвески и опоры для труб должны соответствовать требованиям ПСУ СП-58. [NFPA 54:7.2.6.1]
1210.3.5.1 Расстояние
Расстояние между опорами в установках газопровода не должно быть больше, чем указано в таблице 1210.3.5.1. Расстояние между опорами CSST должно соответствовать инструкциям производителя CSST. [NFPA 54:7.2.6.2]
| СТАЛЬНАЯ ТРУБА, НОМИНАЛЬНЫЙ РАЗМЕР ТРУБЫ (дюймы) | РАССТОЯНИЕ ОПОР (футы) | НОМИНАЛЬНЫЙ РАЗМЕР ГЛАДКОСТЕННЫХ ТРУБ (внешний диаметр в дюймах) | РАССТОЯНИЕ ОПОР (футы) |
|---|---|---|---|
| 1 / 2 | 6 | 1 / 2 | 4 |
| 3 / 4 или 1 | 8 | 5 / 8 или 3 / 4 | 6 |
| 1 1 / 4 или больше (горизонтальный) | 10 | 7 / 8 или 1 (горизонтальный) | 8 |
| 1 1 / 4 или больше (вертикальный) | Уровень каждого этажа | 1 или больше (вертикальный) | Уровень каждого этажа |
Для единиц СИ: 1 дюйм = 25 мм, 1 фут = 304,8 мм
1210.
3.5.2 Расширение и сжатие трубопровод между анкерами. Все части поддерживающей системы должны быть спроектированы и установлены таким образом, чтобы они не выходили из зацепления при перемещении поддерживаемого трубопровода. [NFPA 54:7.2.6.3]
1210.3.5.3 Трубопроводы на крышах
Газопроводы, проложенные на крышах, должны быть приподняты над поверхностью крыши и должны поддерживаться в соответствии с таблицей 1210.3.5.1. [NFPA 54:7.2.6.4]
1210.4 Скрытые трубопроводы в зданиях
Газопроводы в скрытых местах должны быть установлены в соответствии с данным разделом. [NFPA 54:7.3.1]
1210.4.1 Соединения
Если газопровод должен быть скрыт, соединения должны быть следующего типа:
- Фитинги для труб, такие как колена, тройники, муфты и правый/левый ниппель/муфты.
- Соединение трубок пайкой (см. раздел 1208.6.10.1).
- Пресс-фитинги, входящие в список CSA LC 4.
- Фитинги CSST, входящие в список CSA LC 1.
- Если необходимо вставить фитинги в газовую трубу, которая была установлена в скрытом месте, труба должна быть снова соединена сваркой, фланцы или использование правого/левого ниппеля/муфты.
1210.4.2 Трубопроводы в перегородках
Скрытые газопроводы не должны располагаться в сплошных перегородках. [NFPA 54:7.3.3]
1210.4.3 Трубопроводы в перегородках
Это положение не применяется к трубкам, проходящим через стены, полы или перегородки. Трубопроводы, установленные вертикально и горизонтально внутри полых стен или перегородок без защиты по всей скрытой длине, должны отвечать следующим требованиям:
- Между трубопровода и готовой стены и простирается не менее чем на 4 дюйма (102 мм) за пределы скрытых проходов пластин, противопожарных пробок, стенных стоек и т. д.
- Трубопровод устанавливается одиночными нитками и не закрепляется жестко. [NFPA 54:7.3.4]
1210.4.4 Трубопроводы в полах
В промышленных помещениях газопроводы в твердых полах, таких как бетон, должны быть проложены в каналах в полу и закрыты, чтобы обеспечить доступ к трубопроводу с минимальным повреждения здания.
Там, где трубопроводы в каналах пола могут подвергаться воздействию чрезмерной влаги или агрессивных веществ, трубопроводы должны быть защищены утвержденным способом.
На объектах, не являющихся промышленными, и в случаях, когда это одобрено уполномоченным органом, газовые трубы, встроенные в бетонные плиты перекрытия, построенные из портландцемента, должны быть окружены минимум 1 1 / 2 дюймами (38 мм) бетона и должны не находиться в физическом контакте с другими металлическими конструкциями, такими как арматурные стержни или электрически нейтральные проводники. Все трубопроводы, фитинги и стояки должны быть защищены от коррозии в соответствии с Разделом 1210.3.1. Трубопровод нельзя заделывать в бетонные плиты, содержащие быстросхватывающиеся добавки или шлаковый заполнитель. [NFPA 54:7.3.5.1 — 7.3.5.2]
Газовые трубы и трубки — Silver-Line Plastics
Газовые трубы Silver-Line из полиэтилена отличаются превосходным качеством и упаковкой и одобрены как для природного газа, так и для сжиженного нефтяного газа.
IPS SDR 9.3 IPS SDR 10 IPS SDR 11 CTS SDR 7 CTS SDR 11,5
Полиэтилен газовой ®-газ) Стандарт NSF® 14 Единого сантехнического кодекса
Изготовлено из полиэтилена 2708 IPS SDR 9.3
Доступные длины катушек Номинальный размер Деталь # Серия Внутренний диаметр (значение) Внешний диаметр Мин. Толщина стенки Максимальное рабочее давление при 73ºF Вт/100 футов 150 500 1/2 дюйма 50 0,656 0,840 0,090 120 фунтов на квадратный дюйм 9 х х
Листайте, чтобы увидеть больше.
..
IPS SDR 10
| Доступные длины катушек | ||||||||
|---|---|---|---|---|---|---|---|---|
| Номинальный размер | Деталь # Серия | Внутренний диаметр (значение) | Внешний диаметр | Мин. Толщина стенки | Максимальное рабочее давление при 73ºF | Вт/100 футов | 150 | 500 |
| 1-1/4 дюйма | 51 | 1,321 | 1,660 | 0,166 | 111 фунтов на квадратный дюйм | 33 | х | х |
Листайте, чтобы увидеть больше.
..
IPS SDR 11
| Доступные длины катушек | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальный размер | Деталь # Серия | Внутренний диаметр (значение) | Внешний диаметр | Мин. Толщина стенки | Максимальное рабочее давление при 73ºF | Вт/100 футов | 20 прямых | 100 | 150 | 200 | 300 | 500 |
| 3/4″ | 52 | 0,856 | 1. 050 | 0,095 | 100 фунтов на квадратный дюйм | 12 | х | х | ||||
| 1 дюйм | 52 | 1,072 | 1,315 | 0,120 | 100 фунтов на квадратный дюйм | 19 | х | х | х | |||
| 1-1/4″ | 52 | 1,352 | 1,660 | 0,151 | 100 фунтов на квадратный дюйм | 30 | х | х | х | |||
| 1-1/2″ | 52 | 1,547 | 1. 900 | 0,173 | 100 фунтов на квадратный дюйм | 40 | х | х | ||||
| 2 дюйма | 52 | 1,934 | 2,375 | 0,216 | 100 фунтов на квадратный дюйм | 62 | х | х | х | х | х | |
| 3 дюйма | 52 | 2,851 | 3. 500 | 0,318 | 100 фунтов на квадратный дюйм | 134 | х | |||||
| 4 дюйма | 52 | 3,666 | 4.500 | 0,409 | 100 фунтов на квадратный дюйм | 222 | х | |||||
Листайте, чтобы увидеть больше.
..
CTS SDR 7
| Доступные длины катушек | ||||||||
|---|---|---|---|---|---|---|---|---|
| Номинальный размер | Деталь # Серия | Внутренний диаметр (значение) | Внешний диаметр | Мин. Толщина стенки | Максимальное рабочее давление при 73ºF | Вт/100 футов | 150 | 500 |
| 1/2 дюйма | 56 | 0,441 | 0,625 | 0,090 | 125 фунтов на квадратный дюйм | 6 | х | х |
Листайте, чтобы увидеть больше.
..
CTS SDR 11,5
| Доступные длины катушек | ||||||||
|---|---|---|---|---|---|---|---|---|
| Номинальный размер | Деталь # Серия | Внутренний диаметр (значение) | Внешний диаметр | Мин. Толщина стенки | Максимальное рабочее давление при 73ºF | Вт/100 футов | 150 | 500 |
| 1 дюйм | 58 | 0,923 | 1,125 | 0,099 | 95 фунтов на квадратный дюйм | 14 | х | х |
Листайте, чтобы увидеть больше.
..

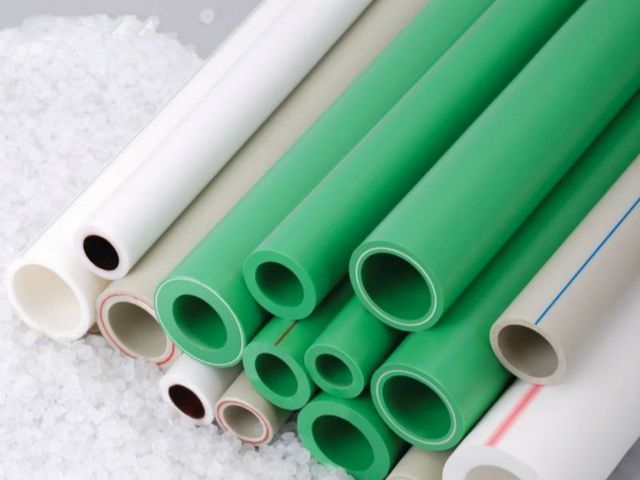

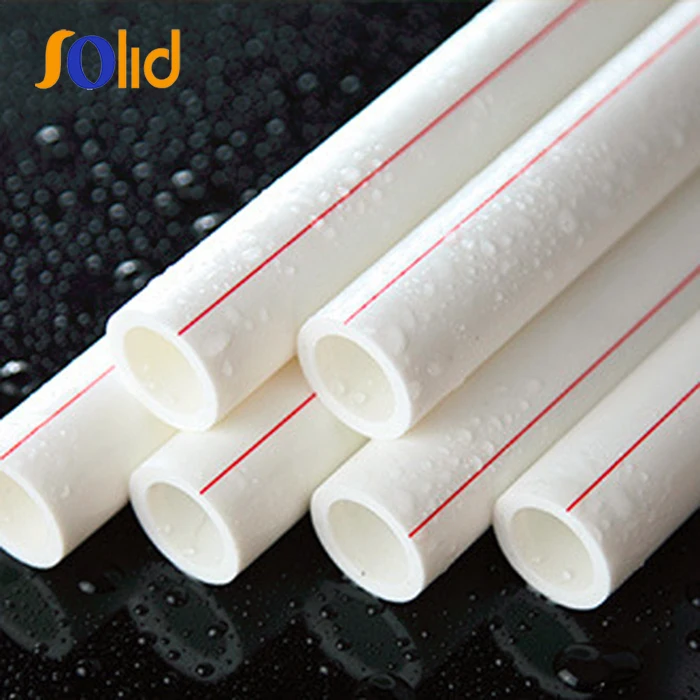

Трубы и фитинги полипропиленовые для водопроводных и отопительных установок
- БИБЛИОТЕКИ
- техпаспорт
- Документы
- ИСТОРИЯ ДЕЛА
- Основные характеристики
БИБЛИОТЕКА BIM
Предизолированные трубы
Предизолированные фитинги ef
Предизолированные фитинги bf
Предизолированный специальный фитинг
Каталоги и прайс-листы
Каталоги и прайс-листы
Прайс-лист NupiAm NironAllPro_Каталог запчастей_US_02_2022_July.pdf
ПРЕДСТАВЛЕНИЯ
ПРЕДСТАВЛЕНИЯ
Гибридный преин BFX2. Трубопровод Конец трубы и конец BFX SDR 7.3_AllPro.pdf
Гибридный преин BFX2. Трубопровод Конец трубы и конец BFX SDR 11_AllPro.pdf
Гибридный преин BFX2. Трубопровод Конец трубы и конец BFX SDR 17_AllPro.
