Медные пресс-системы для ВДГО

Главная » Потребителям » Медные пресс-системы для ВДГО

В каждой, квартире, частном доме, магазине и предприятии, существуют система газоснабжения, которая является незаменимым помощником, значительно упрощающая и улучшающая нашу жизнь. Мы все знаем, но редко интересуемся устройством, до тех пор, пока не случится какая либо поломка или не возникнет необходимость монтажа новой системы газоснабжения. В этих случаях, камнем преткновения обычно становится вопрос соединений отдельных участков газопровода. Вариантом решения данной проблемы являются использование медной трубы и пресс-фитингов, которые позволяют значительно облегчить и удешевить работы по монтажу.

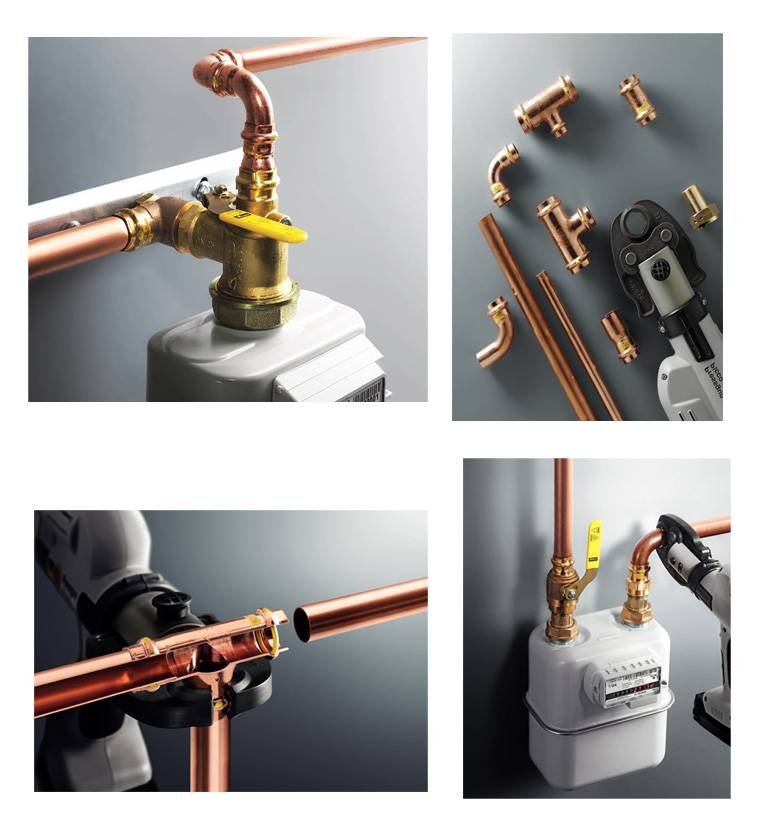

Пресс-фитинги – это соединительные элементы для труб, которые устанавливаются специальным пресс-инструментом. Медная труба до упора вставляется в фитинг и обжимается пресс-инструментом с соответствующей диаметру фитинга насадкой.


Можно создать газопровод любой сложности, огибать любые препятствия, делать различные разветвления, устанавливать переходники, краны, заглушки в любом необходимом месте.
Установка системы не требует пожароопасных работ, и исключает человеческий фактор – то есть сделать ошибку невозможно, фитинг плотно вставляется без люфта и опрессовывается нажатием одной кнопки.
Обычно рабочее давление в системе газопроводов 5 атмосфер, но на опытных испытаниях система из медных пресс-фитингов выдерживает давление более 270 атмосфер, и разрыв происходит не в месте соединения, а на самой трубе.
Достоинства медных пресс-фитингов
1. Гарантия 50 лет.
2. Стойкость к коррозии.
3. Пластичность и устойчивость к вибрациям.
4. Выдерживает пожар.
5. Рабочая температура от – 40ºС до + 70ºС. 6. Возможность скрытой прокладки.
7. Отсутствие грязи при монтаже.
8. Антисептические свойства.
9. Эстетичный внешний вид.
Сравнительный анализ исполнения газопровода из различных материалов

Определяющие факторы	Материал газопровода
	медь	сталь
Подверженность коррозии	нет	да
Пластичность, устойчивость к вибрации	да	нет
Эстетичный внешний вид мест соединений и системы в целом	да	нет
Человеческий фактор при установке	нет	да
Пожароопасные работы	нет	да
Простота и высокая скорость монтажа	да	нет
Мобильность установочного оборудования	да	нет
Возможность скрытой прокладки	да	нет
Гарантия не менее 50 лет	да	нет
Высокая шероховатость внутренней поверхности	нет	да

Наивысшее качество и надежность. Медные трубы никогда не ржавеют, не трескаются и не вздуваются, как это не редко бывает со стальными трубами. Кроме того медь обладает крайне низкой шероховатостью, пластична и устойчива к различным повреждениям и ударам. Медные системы трубопроводов, устойчивы к землетрясениям. Вся система гарантировано выдерживает пожар, а именно воздействие открытого огня с температурой 650 ºС не менее 30 мин., что соответствует стандартному временному регламенту пожаротушения.

Рабочая температура системы позволяет без опаски устанавливать систему вне помещений в регионах России с холодными зимами. Заказчик всегда будет доволен быстрой и чистой установкой, ведь при обычной сварке грязь неизбежна, не говоря уже о нередких повреждениях стен и полов. Вид готовой системы не оставит нареканий, а благодаря фитингам трубопровод можно легко проложить любым образом, огибая различные препятствия.

Тел. для справок:+7 (831)4-222-400,  8-800-707-0001

Системы газораспределительные.

Требования к сетям газопотребления. Часть 2. Медные газопроводы – РТС-тендер

• Обозначение: ГОСТ Р 58095.2-2018

• Статус: действующий

• Название русское: Системы газораспределительные. Требования к сетям газопотребления. Часть 2. Медные газопроводы

• Название английское: Gas distribution systems. Requirements for gas consumption networks. Part 2. Copper gas pipelines

• Дата актуализации текста: 01.01.2021

• Дата актуализации описания: 01.01.2023

• Дата издания: 22.10.2019

• Дата введения в действие: 01.01.2019

• Область и условия применения: Настоящий стандарт устанавливает требования к проектированию, строительству (реконструкции), эксплуатации внутренних газопроводов сети газопотребления из медных труб, транспортирующих природный газ по ГОСТ 5542 давлением не выше 0,005 МПа.

  Требования настоящего стандарта распространяются на внутренние газопроводы сети газопотребления из медных труб жилых одноквартирных и блокированных домов, жилых многоквартирных, общественных, административных, производственных и бытовых зданий. Настоящий стандарт предназначен для юридических лиц, индивидуальных предпринимателей и физических лиц, владеющих на праве собственности или другом законном основании газифицированными зданиями и помещениями, осуществляющих проектирование, строительство (реконструкцию) и эксплуатацию сетей газопотребления

• Опубликован: Официальное издание. М.: Стандартинформ, 2019 год

• Утверждён в: Росстандарт


ГОСТ Р 58095.2-2018



НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Системы газораспределительные

ОКС 23.040

Дата введения 2019-01-01

1 РАЗРАБОТАН Акционерным обществом “Головной научно-исследовательский и проектный институт по распределению и использованию газа” (АО “Гипрониигаз”), Акционерным обществом “Газпром газораспределение” (АО “Газпром газораспределение”)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 23 “Нефтяная и газовая промышленность”, подкомитетом ПК 4 “Газораспределение и газопотребление”

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 июля 2018 г. N 421-ст

4 ВВЕДЕН ВПЕРВЫЕ

5 ПЕРЕИЗДАНИЕ. Октябрь 2019 г.

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ “О стандартизации в Российской Федерации”. Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе “Национальные стандарты”, а официальный текст изменений и поправок – в ежемесячном информационном указателе “Национальные стандарты”. В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя “Национальные стандарты”. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Настоящий стандарт входит в группу стандартов “Системы газораспределительные.

Требования к сетям газопотребления”, состоящую из следующих частей:

– Часть 0. Общие положения;

– Часть 1. Стальные газопроводы;

– Часть 2. Медные газопроводы;

– Часть 3. Металлополимерные газопроводы.

Настоящий стандарт принят в целях:

– обеспечения условий безопасной эксплуатации сетей газопотребления;

– защиты жизни и/или здоровья граждан, имущества физических и юридических лиц, государственного и муниципального имущества;

– охраны окружающей среды, жизни и/или здоровья животных и растений;

– обеспечения энергетической эффективности;

– стандартизации основных принципов построения сетей газопотребления и общих требований к их проектированию, строительству, эксплуатации.

1.1 Настоящий стандарт устанавливает требования к проектированию, строительству (реконструкции), эксплуатации внутренних газопроводов сети газопотребления из медных труб, транспортирующих природный газ по ГОСТ 5542 давлением не более 0,005 МПа.

1.2 Требования настоящего стандарта распространяются на внутренние газопроводы сети газопотребления из медных труб жилых одноквартирных и блокированных домов, жилых многоквартирных, общественных, административных, производственных и бытовых зданий.

1.3 Настоящий стандарт предназначен для юридических лиц, индивидуальных предпринимателей и физических лиц, владеющих на праве собственности или другом законном основании газифицированными зданиями и помещениями, осуществляющих проектирование, строительство (реконструкцию) и эксплуатацию сетей газопотребления, указанных в 1.2.

В настоящем стандарте использованы нормативные ссылки на следующие документы:

ГОСТ 5542 Газы горючие природные промышленного и коммунально-бытового назначения. Технические условия

ГОСТ 19249-73 Соединения паяные. Основные типы и параметры

ГОСТ 24297-2013 Верификация закупленной продукции. Организация проведения и методы контроля

ГОСТ 28830 (ИСО 5187-85) Соединения паяные. Методы испытаний на растяжение и длительную прочность

ГОСТ 31921 Припои для капиллярной пайки фитингов из меди и медных сплавов для соединения систем трубопроводов. Марки

ГОСТ 32585 Фитинги из меди и медных сплавов для соединения трубопроводов. Технические условия

ГОСТ 32590 Фитинги из меди и медных сплавов для соединения медных труб способом капиллярной пайки. Технические условия

ГОСТ 32591 Фитинги из меди и медных сплавов для соединения медных труб способом прессования. Технические условия

ГОСТ 32598 Трубы медные круглого сечения для воды и газа. Технические условия

ГОСТ Р ИСО 857-2 Сварка и родственные процессы. Словарь. Часть 2. Процессы пайки. Термины и определения

ГОСТ Р 52318 Трубы медные круглого сечения для воды и газа. Технические условия

ГОСТ Р 52922 Фитинги из меди и медных сплавов для соединения медных труб способом капиллярной пайки. Технические условия

ГОСТ Р 52948 Фитинги из меди и медных сплавов для соединения медных труб способом прессования. Технические условия

ГОСТ Р 52949 Фитинги-переходники из меди и медных сплавов для соединения трубопроводов. Технические условия

ГОСТ Р 53865 Системы газораспределительные. Термины и определения

ГОСТ Р 54961-2012 Системы газораспределительные. Сети газопотребления. Общие требования к эксплуатации. Эксплуатационная документация

ГОСТ Р 58095.0-2018 Системы газораспределительные. Требования к сетям газопотребления. Часть 0. Общие положения

ГОСТ Р ЕН 13018 Визуальный контроль. Общие положения

СП 36.13330.2012 “СНиП 2.05.06-85 Магистральные трубопроводы” (с изменением N 1)

СП 48.13330.2011 “СНиП 12-01-2004 Организация строительства” (с изменением N 1)

СП 62.13330.2011 “СНиП 42-01-2002 Газораспределительные системы” (с изменениями N 1, N 2)

ОК 016-94 Общероссийский классификатор профессий рабочих, должностей служащих и тарифных разрядов (ОКПДТР)

Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (сводов правил) в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю “Национальные стандарты”, который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя “Национальные стандарты” за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. При пользовании настоящим стандартом целесообразно проверить действие ссылочного свода правил в Федеральном информационном фонде стандартов.

В настоящем стандарте применены термины по ГОСТ Р 53865, ГОСТ Р ИСО 857-2 и ГОСТ Р 58095. 0, а также следующие термины с соответствующими определениями:

3.1 галтель паяного соединения: Участок паяного шва, образовавшийся в результате действия капиллярных сил у края зазора на наружных поверхностях соединяемых деталей.

3.2


капиллярная пайка: Пайка, при которой расплавленный припой заполняет паяльный зазор и удерживается в нем преимущественно поверхностным натяжением. [ГОСТ 17325-79, статья 46]

3.3 прессование (прессовое обжатие): Технологический процесс образования неразъемного соединения медной трубы и соединительной детали с эластичным уплотнителем путем равномерного поконтурного обжатия соединительной детали на трубе с помощью специального инструмента.

4.1.1 Проектирование внутренних газопроводов сетей газопотребления из медных труб выполняют в соответствии с требованиями [1] (кроме жилых одноквартирных домов и жилых многоквартирных зданий), [2], [3], СП 62. 13330, а также ГОСТ Р 58095.0.

4.1.2 Коэффициент шероховатости внутренней поверхности медных труб при гидравлическом расчете принимают равным 1,5·10 м.

4.1.3 При проектировании внутренних медных газопроводов расчет на прочность и устойчивость не выполняют при соблюдении требований, приведенных в 4.1.4-4.1.6.

При несоблюдении требований, приведенных в указанных пунктах, проводят расчет на прочность и устойчивость в соответствии с ГОСТ Р 58095.0-2018 (пункт 5.1.4).

4.1.4 Минимальную толщину стенки медных труб принимают в зависимости от наружного диаметра в соответствии с таблицей 1.

Таблица 1 – Минимальная толщина стенок медных труб


Наружный диаметр трубы, мм	Минимальная толщина стенки медных труб, мм
От 12,0 до 22,0 включ.	1,0
От 28,0 до 42,0 включ.	1,5
От 54,0 до 88,9 включ.	2,0
Не более 108,0	2,5
От 133,0 до 267,0 включ.	3,0

4.1.5 При проектировании медных газопроводов предусматривают возможность компенсации трубы от температурных воздействий и деформаций, вызванных оседанием здания. Рекомендуется применять самокомпенсацию в виде гнутых труб или соединений из дуг и отводов или Г-, П- и Z-образные компенсаторы. Расчет компенсаторов выполняют в соответствии с правилами строительной механики и СП 36.13330.2012 (пункт 12.6).

4.1.6 Крепления газопроводов предусматривают перед углами поворота газопровода и на его прямолинейных участках на расстоянии, исключающем провисание и/или повреждение газопровода и обеспечивающем возможность осмотра, ремонта газопровода и установленных на нем технических устройств.

Расстояние от соединительной детали до крепления должно составлять не менее 0,05 м.

Расстояние между креплениями горизонтального участка медного газопровода, выполненного из труб твердого состояния, принимают в соответствии с данными, приведенными в таблице 2.

Таблица 2 – Расстояние между креплениями горизонтального участка медного газопровода


Наружный диаметр трубы, мм	Пролет между креплениями, м
От 12,0 до 15,0 включ.	1,25
18,0	1,50
22,0	2,00
28,0	2,25
35,0	2,75
42,0	3,00
54,0	3,50
64,0	4,00
76,1	4,25
88,9	4,75
108,0	5,00
133,0	5,25
159,0	5,75
219,0	6,00
267,0	6,50
Примечание – Расстояние между креплениями для труб полутвердого состояния следует принимать менее на 10%.

Расстояния между креплениями вертикальных медных газопроводов принимают на 25% и 30% более расстояний, приведенных в таблице 2. На стояке должно быть установлено как минимум одно крепление независимо от высоты этажа.

Установку креплений внутренних газопроводов предусматривают на расстоянии не более:

– 0,1 м в свету от неразъемных соединений медных труб между собой;

– 0,8 м в обе стороны от места установки запорной арматуры.

4.2.1 Выбор медных труб и соединительных деталей из меди и медных сплавов для монтажа внутренних газопроводов осуществляют в соответствии с требованиями СП 62.13330.2011 (раздел 4) и ГОСТ Р 58095.0-2018 (подраздел 5.2).

4.2.2 Для проектирования внутренних газопроводов применяют медные трубы, соответствующие требованиям ГОСТ Р 52318 и ГОСТ 32598, и соединительные детали, изготовленные из меди и медных сплавов, соответствующих требованиям ГОСТ Р 52922, ГОСТ Р 52948, ГОСТ 32590 и ГОСТ 32591.

Соединение медных труб со стальными трубами или техническими устройствами осуществляют с использованием соединительных деталей из медных сплавов (латунных или бронзовых) по ГОСТ Р 52949 и ГОСТ 32585.

4.2.3 Условные обозначения медных труб, маркировка, а также методы контроля и испытаний выполняют по ГОСТ 52318* и ГОСТ 32598.


 ________________


* Вероятно, ошибка оригинала. Следует читать: ГОСТ Р 52318-2005. – Примечание изготовителя базы данных.

4.3.1 Прокладку внутренних медных газопроводов следует осуществлять в соответствии с СП 62.13330.2011 (пункт 7.5) с учетом требований ГОСТ Р 58095.0-2018 (подраздел 5.8).

4.3.2 Прокладку внутреннего медного газопровода, в том числе на расстояние от газопровода до строительных конструкций здания или систем инженерно-технического обеспечения, осуществляют в соответствии с проектной документацией (при ее наличии). При отсутствии проектной документации внутренний медный газопровод прокладывают исходя из условия обеспечения удобства его монтажа и эксплуатации при соблюдении расстояния от газопровода до строительных конструкций здания или систем инженерно-технического обеспечения не менее 20 мм, до систем электроснабжения – в соответствии с [4]. При этом не должны создаваться дополнительные неудобства для использования помещения по прямому назначению.

4.3.3 При скрытой прокладке в стене здания газопровод рекомендуется помещать в специальный канал (штрабу), оборудованный вентилируемыми щитами, при этом необходимо обеспечить доступ к газопроводу в процессе эксплуатации. Допускаются замоноличивание штрабы и штукатурка стен при условии прокладки медной трубы в гофрированной полиэтиленовой трубе.

Наличие разъемных и неразъемных соединений при скрытой прокладке газопровода не допускается.

4.3.4 Допускается скрытая прокладка газопровода в каналах полов и полах монолитной конструкции.

При скрытой прокладке в каналах полов конструкция каналов должна исключать возможность распространения газа и обеспечивать возможность осмотра и ремонта газопровода в процессе эксплуатации. Каналы пола засыпают песком и закрывают съемными несгораемыми плитами. Не допускается прокладка газопровода в тех местах, где по условиям производства возможно попадание в каналы агрессивных сред, а также пересечение газопровода каналами других систем инженерно-технического обеспечения.

При скрытой прокладке в полах монолитной конструкции газопровод, помещенный в гофрированную полиэтиленовую трубу, замоноличивают в конструкцию пола цементным или бетонным раствором, марку которого определяют проектной документацией (при наличии) или рабочей документацией. Толщину подстилающего слоя пола под газопроводом принимают не менее 60 мм, защитного слоя пола над газопроводом – не менее 30 мм, расстояния до других конструкций, расположенных в полу, – не менее 50 мм.

В местах входа и выхода из полов газопровод помещают в футляр, замоноличенный в конструкцию пола.

4.3.5 Запрещена прокладка медных газопроводов в помещениях, указанных в ГОСТ Р 58095.0-2018 (пункт 5.8.12).

Не допускается:

а) пересечение газопроводами вентиляционных решеток, оконных и дверных проемов;

б) прокладка через помещения со средами, содержащими аммоний, нитраты или сульфиды, пары кислотных электролитов и в которых газопровод может быть подвержен коррозии;

в) прокладка в тех местах, где возможно наведение блуждающих токов;

г) использование медных газопроводов в качестве заземляющего и зануляющего проводника;

д) прямой контакт между медным и стальным газопроводами, техническими устройствами и элементами крепления.

В производственных зданиях допускается пересечение газопроводами переплетов и импостов неоткрывающихся окон и оконных проемов, заполненных стеклоблоками.

4.3.6 Для крепления газопроводов рекомендуется предусматривать медные, латунные или бронзовые кронштейны, хомуты или крючья, обеспечивающие свободное продольное перемещение газопровода. При прокладке внутренних медных газопроводов допускается применять стальные крепления с установкой диэлектрической прокладки между медным газопроводом и креплением.

Переход желтой полиэтиленовой газовой трубы к медной трубке

спросил 4 года, 1 месяц назад

Изменено 4 года, 1 месяц назад

Просмотрено 3к раз

Мне нужно провести газопровод сжиженного пропана от моего баллона до моего дома. Соединения дома и резервуара в настоящее время выполнены из медных труб. Я думал использовать желтую полипропиленовую трубу для этого участка, но не смог найти подходящие переходники с желтой трубы на медную. Какие переходные фитинги можно использовать?

Кроме того, это может быть глупой идеей, так что не стесняйтесь сказать мне и об этом.

Вот желтая полиэтиленовая труба: https://www.amazon.com/gp/aw/d/B0759LPYSZ/ref=ox_sc_act_image_2?smid=A28LU3M6V82A2C&psc=1

• труба
• газ
9002 1

2

Конечно, можно использовать полиэтиленовую трубу. Есть некоторые соображения, которые необходимо сделать

1. Это должно быть закодировано.

2. Ответвление трубы, о котором вы говорите, называется дворовой линией. Он находится между регулятором первой и второй ступени. Он часто считается собственностью утилиты, если вы не являетесь владельцем резервуара.

3. Для соответствия нормам все полиэтиленовые трубы должны быть закопаны, так как они не устойчивы к ультрафиолетовому излучению. В моем коде указано не менее 18 дюймов и не менее 24 дюймов под проездами и дорожками. Также должен быть подключен провод трассировки.

Так выглядит полный комплект

www. rphdistributorsltd.com

На картинке показано больше, чем вам нужно. Я выбрал этот, чтобы дать вам представление о том, что доступно. Именно этот стояк – это то, что вы ищете. Общие марки:

• Газонепроницаемые

• Трубка Perfection

• Home-Flex

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Соединение газовых труб имеет важное значение (Руководство 2023 г.)

Соединение газовых труб является важной мерой предосторожности в любом жилом или коммерческом здании. Соединение и заземление гарантируют, что электрические токи не будут проходить по трубам, что может привести к пожару. Склеивание — это процесс соединения металлических трубопроводных систем вместе с токопроводящим проводом для создания эквипотенциальной связи.

Это соединение гарантирует, что все части системы имеют одинаковый электрический потенциал, что снижает риск поражения электрическим током. Газопроводы всегда должны быть соединены в месте их соединения, чтобы обеспечить безопасную и эффективную систему. При склеивании газовых линий важно использовать соединение, разработанное и рассчитанное специально для работы с газом.

Эта связь также должна соответствовать всем применимым требованиям местных и национальных норм. Правильно установленные соединительные провода обеспечивают путь с низким импедансом между двумя частями металлических труб, помогая обеспечить максимальную безопасность при работе с системами природного газа. Кроме того, соединительные провода следует регулярно осматривать и заменять в случае их повреждения или коррозии для поддержания оптимального уровня безопасности.

Заземляющие хомуты из медного сплава для тяжелых условий эксплуатации, внесенные в список UL , для размера 2″ (5 шт. в упаковке)	75 футов (23 метра) — сплошной медный изолированный провод THHN/THWN — 10 AWG, провод изготовлен в США, жилой, коммерческий
42,00 $	56,97 долл. США (0,76 долл. США за фут)
Посмотреть на Amazon	Посмотреть на Amazon

Сертифицированные UL Заземляющие хомуты для тяжелых условий эксплуатации из медного сплава для размера 2″ (5 шт. в упаковке)

$42,00

Посмотреть на Amazon

75 футов (23 метра) — сплошной медный изолированный провод THHN/THWN — 10 AWG, провод изготовлен в США, жилой, коммерческий

56,97 долл. США (0,76 долл. США за фут)

Посмотреть на Amazon

18.05.2023 12:35 по Гринвичу

Источник

Правила соединения газовых труб

Помимо обеспечения безопасного электрического соединения, соединение и заземление газовых линий также должны соответствовать требованиям, изложенным в стандарте 54 Национальной ассоциации противопожарной защиты (NFPA) для установка газового оборудования. В этом стандарте изложены различные требования к безопасной установке, эксплуатации и техническому обслуживанию газовых приборов.

Когда дело доходит до надлежащего соединения и заземления газопроводов, NFPA 54 требует, чтобы все металлические негибкие трубопроводы, подключенные к топливной системе, работающей на природном или сжиженном нефтяном топливе (LP), должны быть соединены с одобренным заземлением, таким как магистраль холодного водоснабжения. или строительная стальная рама. То же самое относится и к гибким металлическим трубопроводам, подсоединенным к любому компоненту, содержащему легковоспламеняющиеся жидкости или газы.

Сколько стоит заклеить газопровод?

Стоимость приклеивания газопровода будет зависеть от длины соединительного провода, а также от типа и размера используемого соединительного материала. Как правило, соединительные материалы для газовых линий стоят от 10 долларов за базовую медную проводку и могут доходить до нескольких сотен долларов в зависимости от сложности работы. Кроме того, затраты на рабочую силу для подключения газопровода могут варьироваться от 50 до 150 долларов в час в зависимости от вашего местоположения. Важно нанять опытного подрядчика, который хорошо разбирается в требованиях к соединению и заземлению при установке или ремонте любой газовой линии, чтобы обеспечить максимальную безопасность.

Как определить, что газопровод заклеен?

Чтобы определить, приклеена ли газовая линия, необходимо визуально осмотреть связующий материал. Соединительный провод должен быть хорошо виден и закреплен на обоих концах соединительными зажимами, которые подключены к источнику заземления, например, к магистрали холодного водоснабжения или стальному каркасу здания. Кроме того, соединительные провода следует регулярно проверять на наличие признаков коррозии или повреждений. При наличии каких-либо проблем немедленно обратитесь к опытному подрядчику для ремонта или замены связующих материалов, чтобы обеспечить максимальную безопасность при использовании систем природного газа.

Провод какого сечения для соединения газовой трубы?

Размер соединительной проволоки, используемой для соединения газовой трубы, зависит от типа используемого связующего материала, а также от длины и диаметра трубы. Как правило, связующие материалы для газопроводов должны иметь размер как минимум на два размера больше, чем сам трубопровод. Например, для медной трубы диаметром 3/4 дюйма подойдет соединительный провод 1/0 AWG. При выборе связующих материалов важно проконсультироваться с опытным подрядчиком или руководствоваться местными и национальными нормами, чтобы обеспечить максимальную безопасность при использовании систем природного газа.

Как выполнить соединение газовой трубы с водопроводной?

При соединении газовой трубы с водопроводной трубой важно использовать соединительные хомуты, специально предназначенные для соединения газовых труб. Эти зажимы должны быть надежно подключены как к газопроводу, так и к утвержденному источнику заземления, например, к магистрали холодного водоснабжения или стальному каркасу здания, чтобы обеспечить надлежащий путь с низким импедансом. Также важно регулярно осматривать соединительные провода на наличие признаков коррозии или повреждений и при необходимости заменять их, чтобы обеспечить оптимальную безопасность при использовании систем природного газа.

Крепежный хомут какого размера для склеивания газопровода?

Размер соединительного хомута, используемого для соединения газовой трубы, зависит от типа используемого связующего материала, а также от длины и диаметра трубы.

Сертифицированные UL Заземляющие хомуты для тяжелых условий эксплуатации из медного сплава для размера 2″ (5 шт. в упаковке)	75 футов (23 метра) — сплошной медный изолированный провод THHN/THWN — 10 AWG, провод изготовлен в США, жилой, коммерческий
42,00 $	56,97 долл. США (0,76 долл. США за фут)
Посмотреть на Amazon	Посмотреть на Amazon

Заземляющие хомуты из медного сплава для тяжелых условий эксплуатации, внесенные в список UL, для размера 2″ (5 шт. в упаковке)

42,00 $

Посмотреть на Amazon

75 футов (23 метра) — сплошной медный изолированный провод THHN/THWN — 10 AWG, провод изготовлен в США, жилой, коммерческий

56,97 долл. США (0,76 долл. США за фут)

Посмотреть на Amazon

18.05.2023 12:35 по Гринвичу

Резюме: Склеивание газопровода

Склеивание газопровода является важной задачей для обеспечения максимально безопасной эксплуатации жилых и коммерческих зданий. Соединительные провода обеспечивают путь с низким импедансом между металлическими трубами, так что любое накопление статического электричества может быть безопасно снято с системы. Размер используемого связующего материала будет зависеть от типа связующего материала, а также от длины и диаметра трубы.

Для обеспечения максимальной безопасности важно нанимать опытных подрядчиков, обладающих знаниями о требованиях к соединению и заземлению, при установке или ремонте любой газовой линии. Кроме того, соединительные зажимы должны быть специально разработаны и рассчитаны на работу с газом, надежно соединены как с газовой трубой, так и с одобренным источником заземления, таким как магистраль холодного водоснабжения или стальной каркас здания, чтобы обеспечить надлежащий путь с низким импедансом.
