Оцинкованные трубы для отопления – Система отопления

» Трубы для отопления

Любой здравый человек хочет узнать: что сделать, чтобы усовершенствовать систему обогрева коттеджа. Ни для кого не секрет, что источники тепла всегда увеличиваются в цене. В любом месте Российской Федерации необходимо зимой обогревать дом. Тяжело представить жизнь человека в Российской Федерации без обогревающего комплекса дома. На этом www сайте собрано много систем отопления коттеджа, использующих исключительно различные приемы извлечения тепла. Указанные схемы обогрева можно монтировать самостоятельно или комбинационно.

Труба оцинкованная ВГП ГОСТ 3262-75

Цинкование — это один из самых современных видов антикоррозионного покрытия, увеличивающий срок службы металла оцинкованных труб .

Труба стальная оцинкованная широко используеться для прокладки внутренних комуникаций водо – газопроводов в строющихся и находящихся на ремонте зданий, опор наружного освещения.

Труба оцинкованная незаменимый элемент для современных водопроводов питьевого и горячего водоснабжения, систем отопления, а также для деталей водопроводных и газопроводных конструкций.

Трубы стальные оцинкованные делятся по сортаменту:

Труба оцинкованная водогазопроводная

Труба оцинкованная профильная

Оцинкованные трубы для отопления

Труба оцинкованная бесшовная

Наружный диаметр: 17 – 159 мм (17,0; 21,3; 26,8; 33,5; 42,3; 48,0; 60,0; 75,5; 88,5; 101,3; 114)

Условный проход: 10, 15, 20, 25, 32, 40, 50, 65, 80, 90, 100, 150 мм

Толщина стенки: легкие: 2 – 4 мм; обычные: 2,2 – 4,5; усиленные: 4,5 – 5 мм.

Предельные отклонения:

по диаметру:

  • D 17-48 мм: 0,4 мм 0,5 мм
  • D 60-159 мм: 0,8% 1,0%

по стенке: 15 %:

Марки стали — 08кп, 08пс, 10, 15, 15кп, 15пс, 20, 20кп, 20пс, Ст1сп, Ст1пс, Ст2сп, Ст2пс, Ст3кп, Ст3пс, Ст3сп

__________________________________________________________________________________________________________________________________________________________________________________________________

Источник: http://www. cskz.ru/catalog/item76

Стенки водогазопроводных труб могут быть легкими, обыкновенными и усиленными. Их величина определяется в соответствии с ГОСТ 3262-75.

Источник: http://www.metallsk.ru/truba_otcink.html

Трубы для отопления стальные являются чуть ли не классическим материалом для устройства отопительных коммуникаций еще с советских времен. Они могут выдержать огромные нагрузки при воздействии различных внешних факторов, а также большое давление. Через них можно пропускать теплоноситель, нагретый до 100 градусов. А если в холодное время они замерзнут, допускается их отогрев при помощи открытого огня.

Но, к сожалению, на этом их положительные качества заканчиваются. Трубы для систем отопления стальные имеют и свои недостатки:

  • Монтировать такие коммуникации очень сложно, как при устройстве водоснабжения, так и отопления.
  • Они не имеют нужной гибкости, чтобы легко придать им нужную геометрическую форму, когда коммуникации прокладывают в нестандартных помещениях.
  • Системы из стали необходимо дополнительно теплоизолировать, т.к. этот материал имеет большой коэффициент теплопроводности.
  • Срок службы стального отопления составляет всего 15 лет.

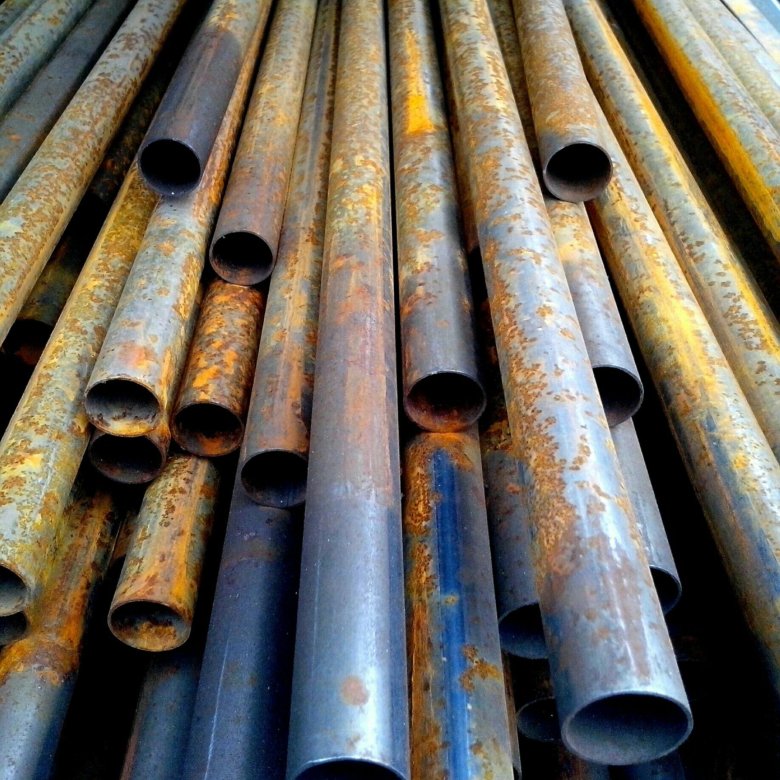

  • Они подвержены коррозии.

с оцинковкой

Оцинковка

Чтобы оградить этот вид трубопровода от коррозии химического характера, особенно под действием воды, производится антикоррозийная обработка стальных труб отопления, а именно – оцинковка. Оцинкованные отопительные элементы становятся более надежными, их срок службы увеличивается еще на несколько лет, но с ними нельзя использовать антифриз, если возникнет такая необходимость.

Трубы для отопления стальные оцинковывают двумя способами: горячим оцинкованием и диффузионным. При горячем оцинковании они помещаются в жидкий цинк при температуре 450 градусов. А при диффузионном способе их покрывают атомами цинка при той же температуре. Атомы проникают в межкристаллическую решетку стали, и формируется очень крепкая связь.

В отличие от других, трубы из стали в процессе оцинковки получают еще и электрохимическую защиту, поскольку данный процесс производится в специальных порошковых контейнерах.

Монтаж стальных труб отопления

Стальные трубы для отопления (ГОСТ) монтируются двумя способами: скруткой с нарезкой резьбы или сваркой. Из-за сложности данных процессов, монтажом, как правило занимаются профессионалы, имеющие необходимое оборудование.

с резьбой установка полотенцесушителя

Сначала в помещении проводят стояки, а затем укладывают остальной трубопровод. Если производится замена старой системы на новую, как это часто бывает в квартирах, то в этом случае осуществляется только сварка. Оцинкованные трубы сваривают при помощи самозащитной пленки диаметром 0,8-1,2 мм. Иногда используют 3мм электроды с фтористо-кальцевым или рутиловым покрытием.

Если элементы неоцинкованы, то их сваривают внахлест, но только если диаметр стальных труб для отопления не больше 25 мм. Иногда их соединяют в стык, но делается это только на предприятиях.

Сварка стальных труб отопления производится с особыми требованиями к сварочному шву, поверхность которого должна провариваться идеально ровно без наплывов, трещин, подрезов или пор. Отверстия для патрубков делают путем фрезеровки, сверления или вырубки на прессе.

сварка системы отопления аккуратный сварочный шов

Зачастую сложность сварке придает расположение находящихся по давлением труб вплотную у стены комнаты. Сваривать обычно начинают с центра, с нижнего участка трубы. Чтобы потолочный шов был выполнен качественно, электрод располагают перпендикулярно к месту сварки. Для вертикальных швов расположение электрода меняют – он должен находиться вверху под углом.

Вертикальные швы иногда делают методом точечной сварки. После того, как швы будут тщательно проварены, шов очищают от различного шлака, и продолжают сварку в центре уже другой стороны трубы в ее нижней части.

Стоит заметить, что при температуре 900 градусов цинк сгорает и испаряется, поэтому оцинкованные трубы подвергать сварке нежелательно. Оцинкованные стальные электросварные трубы для отопления будут очень уязвимы для коррозии на швах. Трубы из нержавеющей стали монтируют также при помощи скрутки с нарезкой резьбы. Этот способ по мнению профессионалов является не менее надежным, чем сварка. Но важно доверить данную работу именно специалисту.

На резьбе элементы стального трубопровода соединяются при помощи угольников, муфт, сгонов и других соединительных деталей. Большую популярность такому трубопроводу добавляет тот факт, что устроить отопление со стальными трубами можно и при небольшом бюджете. Поэтому прежде, чем планировать установку такой системы, стоит заранее задуматься о ее защите от коррозии. Например, стоит отказаться от покупки неоцинкованных труб из стали, так как они прослужат меньше, чем те же элементы, но с защитным покрытием.

Не стоит также забывать, что на срок службы любого трубопровода, будь то отопление, водопровод или канализация, влияет правильно произведенный монтаж, учитывающий все правила и особенности материалов. Поэтому для устройства надежной системы отопления стоит обратить к профессионалам.

ряд правил работы со стальными трубами

Источник: http://trubinfo.ru/otoplenie/stalnye-otopitelnye-truby.htm

Оглавление: [скрыть ]

Оцинкованная труба представляет собой стальную трубу с нанесенным на ее поверхность слоем цинка, вследствие чего существенно повышается ее антикоррозионность и долговечность.

Оцинковка стальных труб увеличивает их срок службы от 5 до 8 лет.

Сфера применения этих стальных оцинкованных изделий весьма обширна: в строительстве, при транспортировке горячей и холодной воды по системе водопровода, их используют также отопительные и газовые системы в жилых домах. Однако водоснабжение и отопление – это их основная задача.

Оцинкованная труба представляет собой стальную трубу с нанесенным на ее поверхность слоем цинка.

Все металлические оцинкованные трубы для водоснабжения или отопления изготавливаются из высококачественной стали. При выпуске проката длина металлических труб составляет от 4 до 12 метров. В соответствии с ГОСТами министерства металлургии России они имеют химический состав и качества, определяемые ГОСТом 3262. Их отличают максимальный срок службы, надежность и вполне приемлемая цена.

Методы оцинковки и соединения труб

Имеется два различных метода оцинковки стальных труб для водоснабжения или отопления: горячий и диффузионный. При горячей оцинковке стальная заготовка непосредственно погружается в расплавленный цинк при температуре около 450 градусов. В свою очередь, при диффузионном оцинковании она покрывается частицами цинка при температуре 400 градусов. Тем самым, атомы цинка, проникая в межкристаллическую решетку стали, формируют очень сильные связи, увеличивая срок службы обработанного изделия.

Имеется два различных метода оцинковки стальных труб для водоснабжения или отопления: горячий и диффузионный.

Подобная диффузионная оцинковка стальных труб для водопровода или отопления осуществляется в специальных порошковых контейнерах. В результате этого процесса они получают свою электрохимическую защиту. Оцинковка металлических труб для водопровода позволяет предохранить их от частичной коррозии стали и сохранить первоначальный приятный внешний вид. Их зачищенная поверхность может быть как блестящей глянцевой, так и матовой.

Соединяют стальные водопроводные, равно как и отопительные, трубы либо на резьбе, либо сваркой. Резьбовое соединение при монтаже водопровода уплотняют фторопластовой лентой или другими материалами. При этом уплотнительные прокладки обычно не применяют, так как торцы соединяемых деталей, отрезанные труборезом или ножовкой, получаются неровные. При соединении оцинкованных труб для водопровода или отопления вся соединительная арматура (муфты, уголки и т.п.) тоже должна быть оцинкованной. В этом случае срок службы таких водопроводных изделий составит от 15 до 25 лет.

Сварку оцинкованных водопроводных труб из стали производят при помощи самозащитной проволоки, диаметром 0,8-1,2 мм. Иногда используют электроды диаметром до 3 мм со фтористо-кальциевым или рутиловым покрытием. Следует иметь в виду, что при сварке обычными электродами происходит испарение защитного цинкового слоя, что приводит к коррозии незащищенных мест и представляет опасность для здоровья сварщика, так как при такой сварке выделяется много вредных веществ.

Классификация оцинкованных труб

Сварку оцинкованных водопроводных труб из стали производят при помощи самозащитной проволоки, диаметром 0,8-1,2 мм.

Источник: http://experttrub.ru/stalnye/ocinkovannye-dlya-vodoprovoda.html

Смотрите также:
  • Пайка пластиковых труб отопления
  • Пенопропиленовые трубы для отопления

20 октября 2022 года

виды, области применения и достоинства

Оцинкованные трубы благодаря цинковому покрытию обладают повышенной долговечностью и стойкостью к коррозии по сравнению с черным металлопрокатом. Сортамент изделий из черных металлов и с цинковым слоем идентичен.  Оцинкованная сталь получила широкое применение в системах водоснабжения, теплоснабжения, газоснабжения, строительстве, монтаже наружной рекламы, знаков дорожного движения.

Оцинкованные трубы отличаются высокой стойкостью к коррозии и применяются на самых разных объектах строительства

Содержание

  • 1 Производство оцинкованных труб: технология и виды
  • 2 Области использования оцинкованного проката
  • 3 Способы соединения оцинкованных труб
  • 4 Достоинства оцинкованной трубы

Производство оцинкованных труб: технология и виды

При применении такого материала как сталь необходимо учитывать, что она окисляется при взаимодействии с воздухом и различными жидкостями. Для снижения данного негативного качества производят цинкование. Окисление цинка происходит быстрее, что позволяет защитить сталь от коррозии. При производстве оцинкованных труб используют высококачественную углеродистую сталь марок:

  • 10;
  • 15;
  • 20;
  • 35;
  • 45

К самым распространенным методам производства этого типа изделий относят горячую и диффузионную оцинковку. При горячем цинковании стальная заготовка окунается в расплавленный цинк при температуре около 450 °C. Диффузное цинкование основывается на проникновении атомов цинка в межкристаллическую решетку железа. Такой метод обеспечивает высокую механическую прочность покрытия, стойкость к отслаиванию и сколам. Для термодиффузного цинкования конструкция из черного металла помещается в контейнер с порошком цинка. Насыщение цинком поверхности происходит при температуре 290-450 °C. В результате оцинкованная труба кроме антикоррозийных свойств обладает электрохимической защитой. Черный металл становится катодом, а от коррозии постепенно разрушается анод цинк.

Современные производители предлагают обширную номенклатуру оцинкованного проката. Наряду с классическим круглым, можно купить изделие с квадратным или прямоугольным сечением. Кроме формы, трубы также различаются по длине и толщине стенок. Наружный диаметр может составлять от 17 мм до 159 мм, а проходной диаметр оцинкованных труб варьируется от 10 до 150 мм. Такое разнообразие обуславливает множество вариантов применения.

Слой цинка наносится на готовые стальные трубы — сварные или бесшовные

Области использования оцинкованного проката

Самая распространенная сфера — жилищно-коммунальное хозяйство и прокладка разных коммуникаций. В ЖКХ долговечность оцинкованных труб особенно важна. Большинство сетей прокладывается под землей, где частная замена сопряжена со сложностями. Кроме отопления, водоснабжения и подачи газа, оцинкованный прокат используют для опор наружного освещения. Изделия с усиленным швом и цинковым покрытием с наружной и внутренней стороны применяют для монтажа сантехнических и пожарных трубопроводов.

Важно! Оцинкованные трубы не выдерживают высокое давление. Максимальное значение для систем с водой 16 БАР, для сжатого воздуха 10 БАР.

Оцинкованный металлопрокат незаменим в дорожном строительстве. Его используют при изготовлении и установке знаков и указателей дорожного движения, столбов светофоров, а также как опоры для дорожных и мостовых ограждений. При толщине цинкового слоя 30 мкм и выше, изделие способно длительное время выдерживать агрессивное атмосферное воздействие и повышенный уровень влажности. Десятки лет эксплуатации обеспечивают существенную экономию на замене и ремонтах дорожных знаков, указателей и столбов. В дорожном строительстве ключевое значение играет унифицированная длина столбов и опор знаков и указателей. В этом случае актуально, что большинство заводов предлагают резку оцинкованного сортамента под конкретные размеры.

Оцинкованный металлопрокат широко востребован в строительстве. Трубы нашли применение при возведении производственных сооружений, выставочных павильонов, спортзалов, складских помещений, ремонтных мастерских, парковок, навесов и других облегченных конструкций. В частном строительстве оцинкованные трубы применяют в качестве столбов для заборов, воздуховодов для систем вентиляции, каркасов клеток для разведения птицы и мелких домашних животных. Такая популярность связана с низкими затратами на эксплуатацию, конструкции могут прослужить около 40 лет без дополнительной обработки.

Устойчивость оцинкованных труб к коррозии позволяет использовать их для монтажа уличных конструкций

В аграрном секторе также высокий спрос на оцинкованные изделия. Трубы с цинковой защитой можно встретить в элеваторах, оранжереях, теплицах. Однако, самое распространенное применение — подача минеральных удобрений и полив в растениеводстве. Благодаря цинковому покрытию металлопрокат выдерживает умеренное воздействие агрессивных щелочных и кислых сред.

В садоводстве и виноградарстве оцинкованные трубы применяют как опору для молодых плодовых деревьев и виноградных лоз. В животноводческих комплексах цинковое покрытие продлевает срок эксплуатации опор в коровниках, курятниках, стойлах и прочих помещениях для содержания скота и птицы.  Антикоррозионные свойства труб позволяют им более длительный срок сопротивляться негативному воздействию отходов жизнедеятельности животных.  Например, максимальная эксплуатация трубы из черного проката в загоне для содержания и кормления животного 5 лет, с необходимостью периодически проводить ремонтные работы. В то же время оцинкованная труба без реконструкции прослужит не менее 10 лет.

Способы соединения оцинкованных труб

Одна из главных задач оцинкованных труб – транспортировка жидких и газообразных сред. Разумеется, требования к герметичности соединений очень высоки, ведь только так можно избежать потерь носителя.

Современные монтажники применяют 3 способа соединения:

1. Установка муфт. Данный метод безрезьбового соединения преимущественно применяется в пожарных трубопроводах. Из-за высокого давления среды другой тип соединения технически невозможен. В основе способа лежит «замковое» соединение – внутренняя часть замка муфты фиксируется за риску на заготовке.

2. Резьбовое соединение. На внешнюю сторону оцинкованной трубы нарезкой на станке либо с помощью плашки наносится резьба. На резьбу также цепляется муфта с резьбой в несколько витков на внутренней поверхности.

Чаще всего для монтажа труб с покрытием из цинка применяют резьбовое соединение

3. Сварка. Самый распространенный метод; электродуговая сварка под действием переменного тока. Для соединения оцинкованных коммуникаций следует отказаться от данного способа — при сварке цинк испаряется, выделяя при этом вредный для здоровья человека и окружающей среды сварочный аэрозоль. Сам же соединительный шов теряет коэффициент прочности и несущую функцию.

Лучший вариант – резьбовое соединение с муфтой. Удобство монтажа сочетается с последующей простотой проведения ремонтных работ. Для гражданского строительства особенно важно, что для соединения не нужны специальные инструменты (сварочный аппарат, паяльник и т.п). Смонтированную конструкцию при необходимости можно снова разобрать обычным гаечным ключом.

Достоинства оцинкованной трубы

Сама по себе сталь относится к надежным материалам и характеризуется высокой прочностью и достаточно долгим сроком службы. Цинкование позволяет улучшить характеристики стальной трубы, и она приобретает:

  • стойкость к воздействию агрессивных сред;
  • высокую степень защиты от коррозии;
  • эстетичный внешний вид – гладкую блестящую или матовую поверхность;
  • антибактериальные свойства. Цинк препятствует развитию различных болезнетворных бактерий. Это свойство особенно важно для водогазопроводных труб;
  • повышенный срок эксплуатации. Оцинкованный стояк отопления может простоять 50 лет, а стальной прослужит 10-15 лет.

Обратите внимание! Труба с цинковым покрытием тяжелее черной на 3%.

Благодаря эстетичному внешнему виду, оцинкованные труб можно использовать для создания элементов декора без какой-либо дополнительной обработки

Оцинкованные трубы при сравнении с полипропиленовыми выигрывают за счет следующих преимуществ:

  1. Стойкость к ударному воздействию. На оцинкованной поверхности не образуются сколы в отличие от полимерного лакокрасочного покрытия.
  2. Трубы с цинковым покрытием характеризуются большей прочностью, и их нельзя повредить колющими или режущими предметами. Можно не бояться за деформацию при транспортировке монтаже или обслуживании.
  3. При воздействии высокой температуры оцинкованная сталь практически не расширяется, следовательно, размеры и диаметры остаются стабильны.
  4. Оцинкованные, как и железные трубы можно эксплуатировать в условиях более высокой температуры и давления. В отличии от полипропилена оцинкованная сталь используется в теплоснабжении, где температура воды превышает 140 градусов Цельсия.
  5. При оцинковке, благодаря более гладкой внутренней поверхности в коммуникациях не образуются препятствующие транспортировке жидких сред отложения.

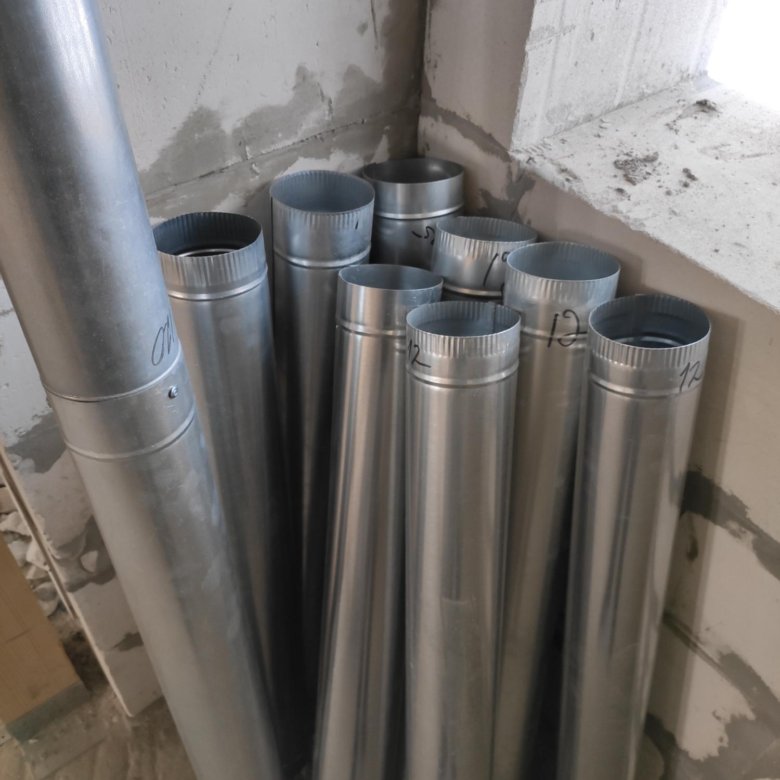

  6. Их можно применять в вентиляционных системах и дымоходах. На внутренней поверхности не образуется слой пыли и остатков продуктов горения.

Подводя итоги, можно констатировать, что применение оцинкованных труб оптимально для различных сфер деятельности человека. Изделия сочетают доступную цену и отличные технические параметры. Благодаря высоким антикоррозионным свойствам и стойкости к атмосферному воздействию, трубы успешно применяют как внутри помещений, так и для наружных конструкций.
